Устройство и расчет фундамента на буронабивных сваях

Разновидности ростверков

Различают несколько типов:

• Высокий – располагается над поверхностью участка примерно в 10-15 см (можно и выше, если это необходимо). Подходит для легких каркасников и деревянных домов, однако требует дополнительных работ по теплоизоляции «подпола».
• Наземный – применяется в случае слабых, но малоподвижных грунтов. Увеличивает площадь контакта с почвой, тем самым уменьшая распределенное давление.
• Заглубленный – по сути это уже ленточный фундамент, дополненный вертикальными опорами, поскольку ростверк примерно на 30 см погружается в верхние слои грунта. Его устраивают под тяжелыми домами из кирпича.

Под монолитный фундамент чаще устанавливают буронабивные железобетонные сваи. Технология их формирования позволяет создавать цельные конструкции, где опоры и ростверк являются неотделимыми друг от друга. При использовании забивных или винтовых стержней с армирующей лентой их приходится связывать иными способами.

Свайный фундамент с монолитным ростверком обладает серьезными преимуществами перед другими видами оснований:

• Малый вес в сочетании с достаточно высокой несущей способностью.
• Минимальные затраты сил и средств на этапе земляных работ.
• Невысокая материалоемкость.
• Возможность возведения на разных типах грунтов и при неровном ландшафте.

Еще одно преимущество – монолитный ростверковый фундамент можно отлить самостоятельно, если есть схема расстановки свай, точные данные о глубине опорных слоев грунта и грамотный расчет несущей способности. Проблема в том, что как раз проектирование такого основания требует профессионального подхода.

Также приготовьтесь потратиться и на спецтехнику: ямобуром скважины делать гораздо быстрее, а главное, они получаются строго вертикальными. Сам монолит важно залить в один заход, чтобы он был достаточно надежным и крепким. А значит, бетонный раствор для него в корыте не приготовить – придется заказывать сразу весь объем с доставкой на ближайшем РБУ.

В каких случаях применяется?

Свайный фундамент с монолитным ростверком отлично подходит при глубоком залегании плотных слоев почвы (от 2 до 8 м) и для строительства на сложных грунтах:

• глинистых;
• торфяных;
• с высоким УГВ.

При тех же условиях можно использовать и бетонную плиту, но она выйдет дороже из-за своей материалоемкости. Допускается применение более легких устойчивых оснований с ростверком и на плотных почвах. Единственное ограничение для них – скальные и обломочные грунты, в которых крайне тяжело пробурить скважины.

Свайный фундамент оказывается единственным вариантом при строительстве дома на рельефном либо наклонном участке. В этом случае удастся уйти от необходимости подсыпки грунта или выравнивания, а просто выставить по уровню оголовья свай на одной высоте. Лента окончательно решит проблему, образовав сплошное основание не только под коробкой, но и под внутренними стенами.

Такой фундамент готовят для легких построек: каркасных, деревянных, а также блочных и кирпичных, если они не слишком высокие. При среднем весе дома лучше использовать монолитный заглубленный ростверк, который будет передавать нагрузку не только точечно на опорные слои грунта, но и по всему периметру – на его поверхность. Также свайные конструкции решают проблему возведения на освоенных площадях, где слишком близко расположены другие объекты или проходят коммуникации, которые нельзя перенести.

Столбчатый фундамент с высоким ростверком

    Данная конструктивная схема является наиболее верной и правильной, так как ростверк в ней находится на определённом возвышении над поверхностью земли. Обычно это расстояние не меньше 15 см. Зазор под ростверком исключает давление на него поднимающегося из-за морозного пучения грунта.

    Последовательность выполнения работ:

    1) Возводятся все столбы фундамента. Возвышение их над уровнем земли определяется исходя из двух требований. О первом говорилось выше — это минимальный зазор 15 см. Второе условие — столбы должны быть углублены в тело ростверка на 5-10 см.

    2) Макушки столбов покрываются обмазочной гидроизоляцией, предотвращающей капиллярный подъём влаги из грунта и проникновение её в ростверк.

    3) Делается основание опалубки. Есть два способа:

а) При минимальном возвышении ростверка в качестве основания используется насыпанный слой песка. Его увлажняют, уплотняют трамбовкой и выравнивают, формируя как-бы нижнюю поверхность опалубки. После заливки ростверка песок из под него удаляется.

    Примечание: При данном способе песчаное основание необходимо покрыть, например, полиэтиленовой плёнкой или пергамином (прорезав отверстия под столбы). Иначе при заливке бетона цементное молоко из него будет быстро впитываться в песок и ростверк не сможет набрать необходимую прочность. Кроме того потом будет сложнее убирать песок, так как он отвердеет.

б) При более высоком ростверке основание делается из досок или фанеры.

    4) Устанавливаются боковые стенки опалубки. Размеры поперечного сечения ростверка выбирают в зависимости от материала стен и их толщины.

    Для деревянных домов высота берётся не меньше 40-60 см. При этом будет обеспечена и достаточно высокая прочность на изгиб, и нижние венцы стен не будут намокать при попадании на них брызг дождя с отмостки или при контакте со снегом зимой. Ширина выбирается в зависимости от толщины стен и от конструкции цокольного перекрытия. На рисунке ниже показано, что балки перекрытия можно устанавливать на отдельные столбы (так в основном раньше и поступали) или класть их на специально сформированное расширение ростверка.

    Для каменных домов высота ростверка берётся не меньше 20 см, а ширина соответствует толщине стены. Небольшая высота связана с отсутствием больших изгибающих нагрузок. Каменные стены сами по себе обладают большой прочностью на изгиб и основную нагрузку принимают на себя.

    5) После монтажа опалубки вяжется арматурный каркас. Рабочая арматура располагается в нижней и в верхней частях ленты углубляясь в бетон не менее  чем на 5 см. Число прутков выбирается в зависимости от их диаметра: ∅10 мм — 8 штук; ∅12 мм — 6 штук; ∅14 мм — 4 штуки. Арматура больших диаметров не используется, она хуже начинает работать в связке с бетоном.

    6) Производится бетонирование. Не спешите снимать опалубку и убирать песок из под ростверка. Начинать возводить стены и даже крышу можно и с ними уже на 4-5-й день после заливки. А уберёте всё лишнее попозже, когда уже нужно будет отделывать цоколь и сооружать отмостку.

Буронабивные сваи с ростверком: технология и монтаж своими руками. Опалубка для ростверка своими руками

Для постройки облегченных сооружений из дерева, пеноблоков, пенобетона, сэндвич-панелей и подобных целесообразно применение свайного или столбчатого фундамента с ростверком. Ростверк – это прочная опорная конструкция из армированного бетона или металла (например, из швеллеров), которая позволяет равномерно распределить нагрузку здания на все элементы фундамента.

Виды ростверка:

• низкий – углублен в почву и не выступает над ее поверхностью;
• высокий – расположен на значительной высоте относительно плоскости грунта;
• повышенный – выступает над землей, а нижняя часть ростверка находится на уровне поверхности грунта.

Для создания ростверка необходима опалубка, которая является временной формой для заливки бетонного раствора.

Устройство опалубки ростверка

Наиболее распространенным материалом для создания опалубки являются деревянные доски. Такой материал легко поддается обработке и позволяет создавать опалубку своими руками без применения сложного инструмента.

Для создания опалубки понадобится такой минимальный набор материалов:

• комплект обрезных односортных досок 150х22 мм или 180х22 мм;
• брус сечением 4х4 мм или 5х5 мм для распорок и кольев;
• гвозди или саморезы по дереву;
• пленка из полиэтилена для укладки на дно опалубки;
• битумная мастика, которая выступает в роли гидроизоляционного слоя столбов или свай;
• при высоком типе опалубки – набор стяжных винтов.

При этом для монтажа опалубки понадобится минимальное владение лопатой, ручной пилой, молотком и строительным уровнем.

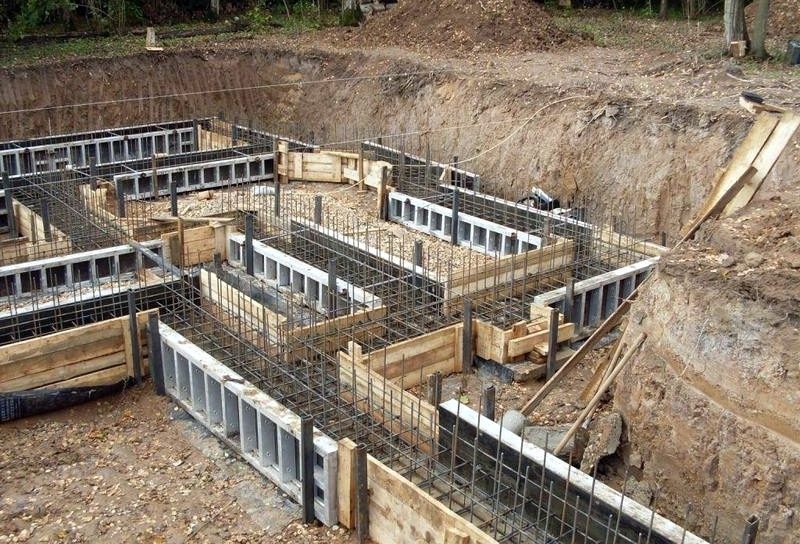

Этапы создания опалубки

Процесс монтажа деревянной конструкции опалубки выглядит так:

• в зоне монтажа опалубки осуществляется зачистка грунта от растительности и мусора с помощью лопаты, топора и других инструментов. Опалубка для высокого ростверка может обойтись без этого этапа, так как она располагается над уровнем земли;
• сваи или столбы фундамента обмазываются битумной мастикой;
• весь периметр свайного или столбчатого фундамента засыпается песчано-гравийной смесью или песком (уровень этой подушки зависит от расчетного уровня дна ростверка). Для высокого ростверка на ножки из бруса укладываются доски под уровень. Ширина досок или подушки должна быть не менее ширины столбов или свай;
• через каждые два метра снаружи и изнутри вбиваются колья таким образом, чтобы их высота была на 20-25 сантиметров больше, чем высота ростверка. Колья вбиваются для вертикального удержания досок опалубки. Между парой кольев по ширине соблюдается строгое выполнение расстояния, равного ширине ростверка плюс двойной толщине досок. Торцы кольев соединяются поперечными планками для обеспечения жесткости;

• на песчано-гравийную подушку укладываются доски по ширине ростверка вдоль всей конструкции. Если предусмотрен уклон, то доски располагают соответственно. Для жесткости доски крепятся к кольям гвоздями/саморезами;
• на нижний ряд монтируются следующие боковые доски, прибивая или привинчивая их к кольям;
• опалубка под ростверк застилается на дне полиэтиленовой пленкой с целью гидроизоляции, а по краям прибивается гвоздями или скобами строительного степлера. Плёнка не позволяет цементному молочку впитываться в песчаную подушку и преждевременно высыхать раствору;
• в опалубку укладывается каркас стальной арматуры, которая увязывается к арматуре столбов или свай для прочности и надежности. При необходимости можно использовать сварку. Обязательным условием является соблюдение расстояния между арматурой и дном/стенками.

Монолитная опалубка ростверка позволяет получить единую жесткую конструкцию, которая равномерно распределит нагрузку будущего здания и не позволит его стенам негде проседать с течением времени. Она выполняется со строгим соблюдением герметичности и требует наличия деревянного дна.

Опалубка для ростверка фундамента хоть и создается простым образом, но обязательно должна быть выполнена с соблюдением всех геометрических размеров и уклонов. Расстояние между боковыми гранями и стенками наголовников не могут превышать одного сантиметра с каждой стороны, а столбы и сваи должны строго соответствовать проекту.

Буронабивной фундамент с ростверком: пошаговая инструкция

Свайно-ростверковый фундамент на буронабивных сваях — комбинированный тип основания из опорных свай, сформированных в грунте путем бетонирования скважин, пробуренных в земле.

Вторая часть фундамента — ростверк, распределяющий нагрузку на свайное поле.

Такой тип фундамента обладает высочайшей несущей способностью и может использоваться для постройки больших домов и частных коттеджей из любых материалов.

Буронабивной фундамент с ростверком позволяет возводить строения на сложных грунтах: вязких, болотистых, плывунах, пучинистых. Основание на буронабивных сваях незаменимо в сейсмически активных районах, зонах с разветвленными сетями подземных коммуникаций, а также в грунтах с повышенной щелочностью, где невозможно использовать винтовые опоры.

Преимущества конструкции:

• повышенная устойчивость к вибрации;
• возможность возведения при неблагоприятных геологических условиях;
• простота монтажа;
• отсутствие больших объемов земляных работ;
• относительно небольшая себестоимость.

Сделать буронабивной фундамент с монолитным ростверком можно без привлечения специалистов и профессиональной техники.

Недостатки:

• опасность неравномерной осадки опор;
• невозможность устройства цокольного этажа и подвала.

Что такое свайно-ростверковый фундамент

Технология строительства свайно-ростверкового фундамента была изобретена в Финляндии, где всегда были проблемы с грунтом, а дома делают из дерева (то есть они достаточно легкие).

Важно! Такой фундамент больше подходит для строительства малоэтажных легких домов (например, каркасных). Для кирпичного строения он также сгодится, главное сделать правильные расчеты по распределению нагрузки на основание.

Свайно-ростверковый фундамент совмещает в себе все плюсы своих прародителей: нагрузка равномерно распределяется по ростверку, а сваи надежно закрепляют фундамент, защищая его от разрушения при пучинистых почвах или проходящих близко к поверхности грунтовых вод.

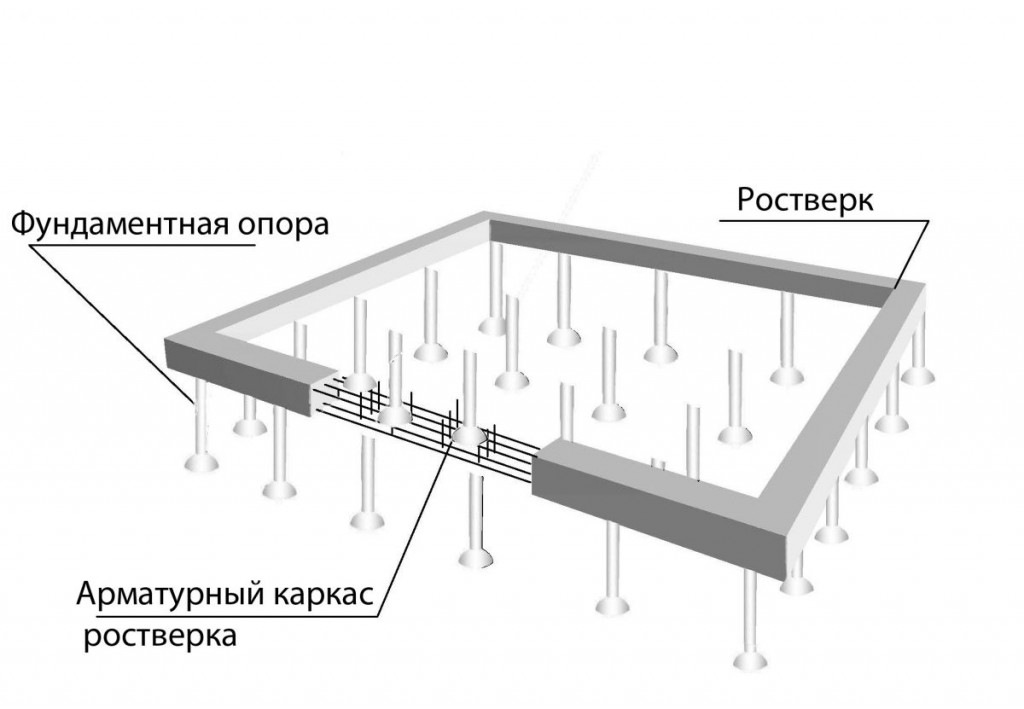

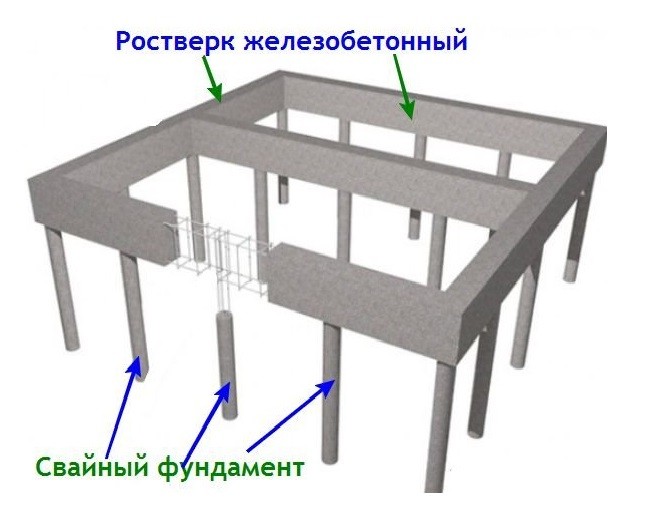

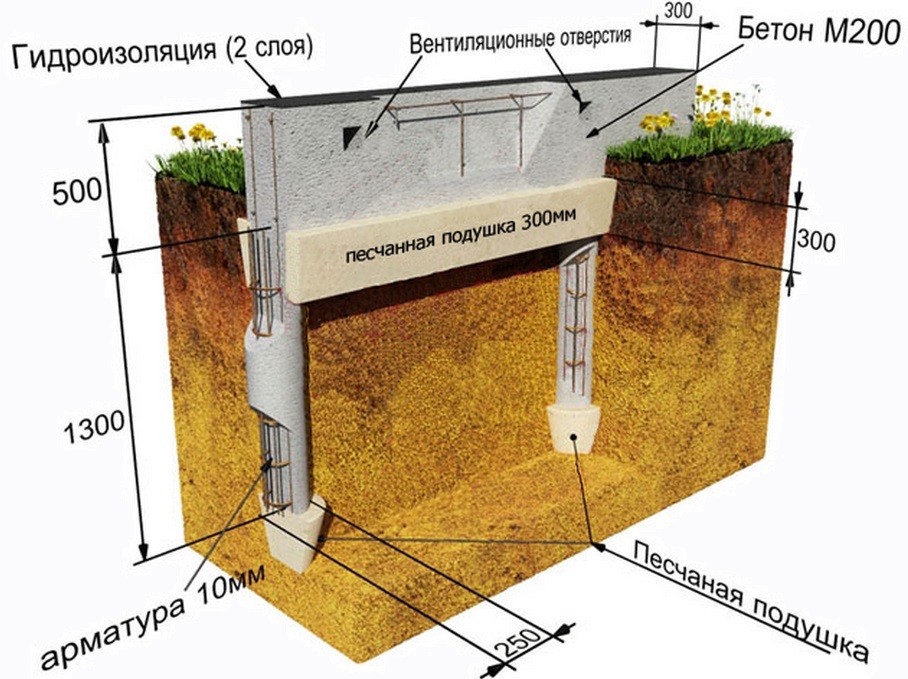

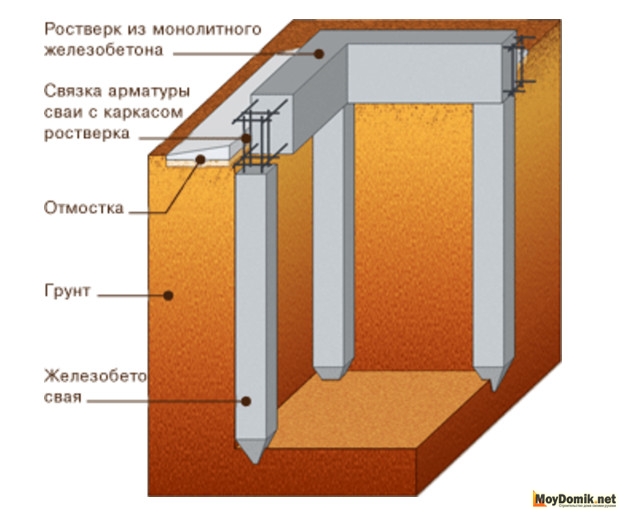

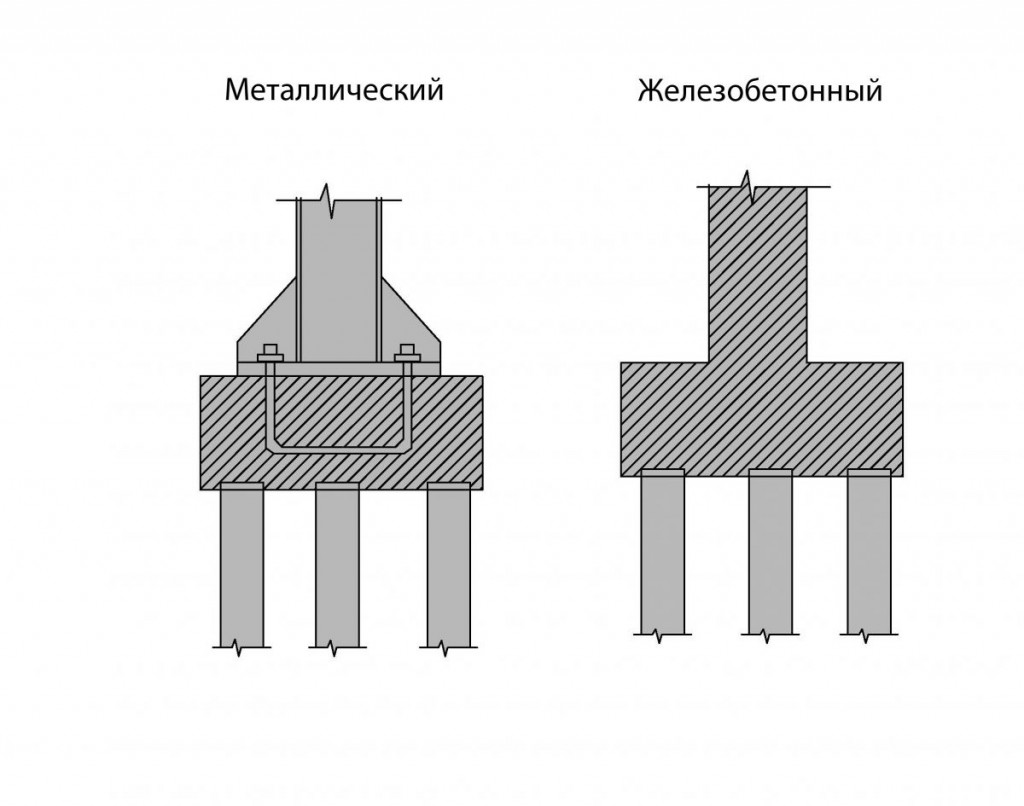

Схематическое изображение свайно-ростверкового фундамента

Устройство фундамента

1. Сваи выступают основой всей конструкции. Они погружаются на глубину ниже уровня промерзания почвы (индивидуально для каждого региона), и принимают на себя всю основную нагрузку.
2. Края свай над уровнем земли связывают ростверковой лентой. Он внешне ничем не отличается от классического ленточного фундамента: ж/б находится под всеми несущими стенами, и принимает на себя основную нагрузку. В конечном итоге выходит монолитный фундамент, который надежно закрепляет конструкцию.

Интересно знать! Сравнивая ростверковый тип фундамента с его прародителями, он определенно выигрывает. Ленточный требует больше финансовых затрат и не обладает такой устойчивостью, а свайный проигрывает в плане распределения нагрузки на основание.

Виды фундаментов (слева направо): 1-ленточный, 2-свайный, 3-ростверковый

Для монтажа обязательно нужны чертежи и схемы сделанные профессионалом, а для точности на земле предварительно делается разметка.

Чтобы противостоять движению почвы необходимо делать мелкозаглубленный фундамент. Для него используются сваи из асбестовых труб, внутрь которых укладывают армирование и заливают бетон. Ниже мы подробно рассмотрим пошаговую инструкцию на этом примере.

Основной задачей ростверка является равномерное распределение нагрузки от всего дома на грунт

Плюсы и минусы свайно-ростверкового фундамента

Любая конструкция имеет свои плюсы и минусы, свайно-ростверковый фундамент — не исключение. Поговорим о них подробнее.

К сильным сторонам такого основания относятся:

• Для монтажа не нужно привлекать строителей и спецтехнику, его можно сделать своими руками.
• Чтобы заложить под него основание потребуется немного времени.
• Невысокие финансовые затраты.
• Это универсальный фундамент для разных типов почвы. Его также можно делать на местности со сложным рельефом.
• Фундамент обладает высокой надежностью, не разрушается при сезонном движении и пучении почвы.

Если сравнивать с классическим ленточным фундаментом, экономия при возведении свайно-ростверкового в среднем составляет 45-50%

Недостатки конструкции:

• Подвал и цокольное помещение исключается, если выбран свайно-ростверковый фундамент.
• Полы первого этажа требуют дополнительного утепления.
• Конечная масса здания под такой фундамент ограничена.

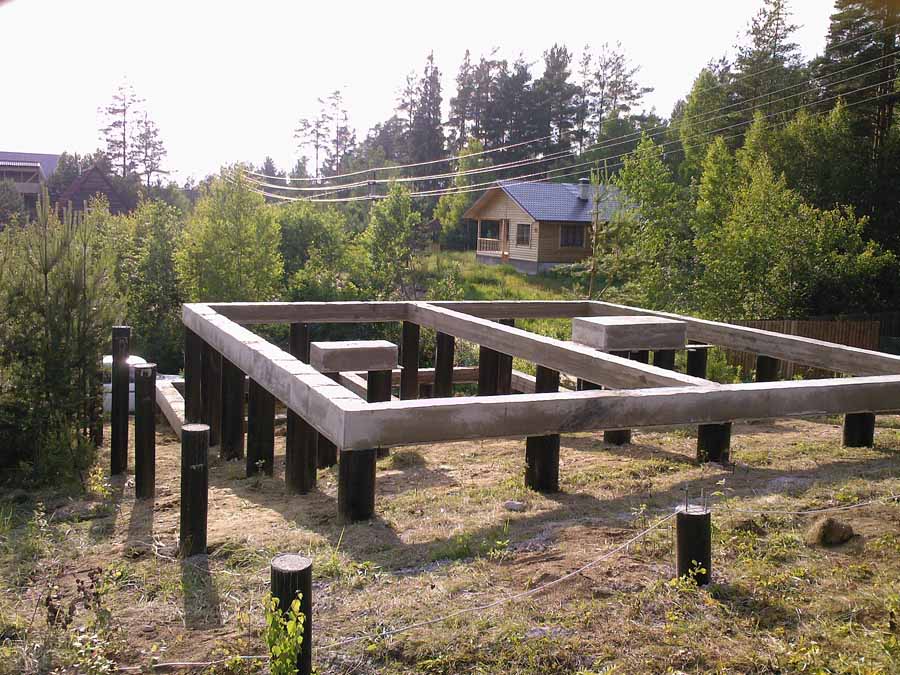

Деревянный ростверк на бетонных сваях

Область применения свайно-ростверкового фундамента

Свайно-ростверковый фундамент в строительстве обычно используется при возведении легких, одно- или двухэтажных строений, в условиях «нестабильной» почвы (пучинистой, болотистой, глинистой). Нередко его применяют в каркасном строительстве.

Такое решения также поможет во время монтажа строений на участке с нестандартным рельефом: например, строительство на пригорке.

При соблюдении всех требований во время монтажа, ростверковый тип фундамента прослужит не одно десятилетие.

Устройства фундамента с ростверком: 1 — рубероид, 2, 8 — нижняя обвязка, 3 — анкерный болт, 4 — глубина погружения анкера 100 мм, 5, 9 — ростверк, 6, 10 — столб, 7 — лага

Расчет свайно-ростверкового фундамента

Расчет свайного фундамента с ростверком подразумевает вычисление глубины погружения свай. Его рекомендуется доверить профессионалу. Погрешность может привести к преждевременному разрушению всей конструкции.

В целом, для этого необходимо провести целый анализ: изучить особенности грунта, учесть ветряную и снеговую нагрузку, климатические особенности региона и массу всех стройматериалов.

Правильные расчёты фундамента — залог качественного и успешного строительства дома

Рассмотрим алгоритм действий

1. Для начала вычисляем общую массу всех стройматериалов, которые будут использоваться.
2. Затем определяется полезная нагрузка на фундамент.
3. Далее высчитываем снеговую нагрузку, после чего рассчитывается общая нагрузка на фундамент.
4. Завершающим этапом является расчет общей нагрузки на фундамент.
5. Результат предыдущих вычислений умножается на коэффициент.

Так как земля имеет свойство двигаться, подмываться грунтовыми водами, вспучиваться при замерзании, желательно провести качественную оценку грунта. Это исследование играет важную роль при возведении фундамента любого типа.

Геологическое исследование грунта целесообразней доверить профессионалам, поскольку для это требуется определенное оборудование и навыки

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

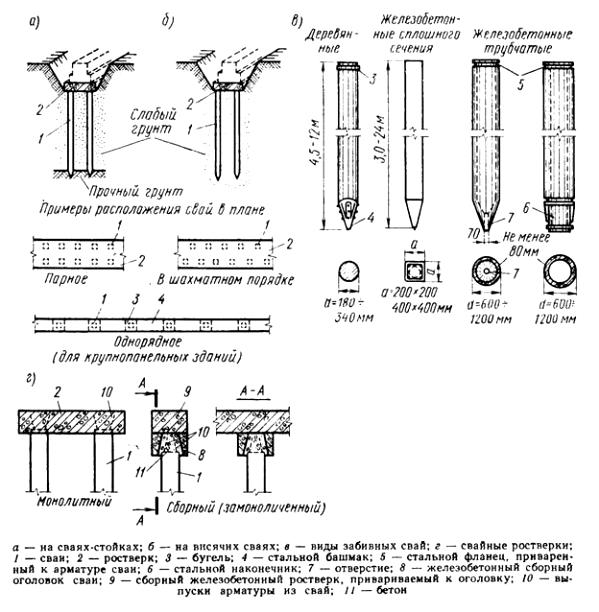

Как правильно расположить сваи в ростверке?

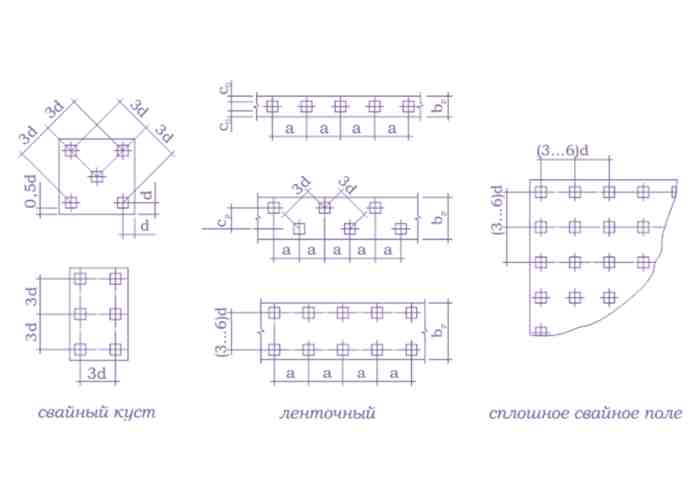

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

• Одиночный – когда сваи находится каждая под своей опорой.
• Ленточный – когда они равномерно расположены по всему периметру бани.
• В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
• Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
• В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Оптимальное место расположения

Для надежной и длительной службы ростверкового фундамента, минимизации деформаций конструкции и максимального его соответствия госту, необходимо грамотно выбрать место для него относительно уровня почвы. Лучше располагать сваи вертикально (иногда допустим небольшой угол наклона на неровных участках). Рациональней всего обустраивать высокие или висячие ростверки над буронабивными опорными колоннами на высоте 0,1 м над уровнем земли. Считается, что такое расположение железобетонного ростверка помогает избегать деформаций конструкции и сохранит ее монолитность на длительный срок.

Возникающие теплопотери дома из-за свободных пространств под полом решаются устройством подпольных щитков или другого дополнительного утеплителя.

Пошаговая инструкция свайно-ростверкого фундамента

• Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

• После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

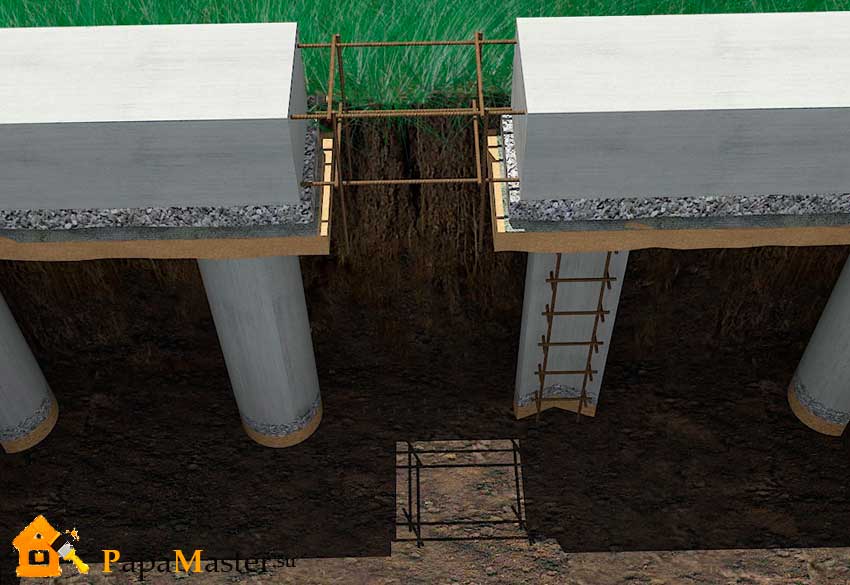

•  На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции. Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;

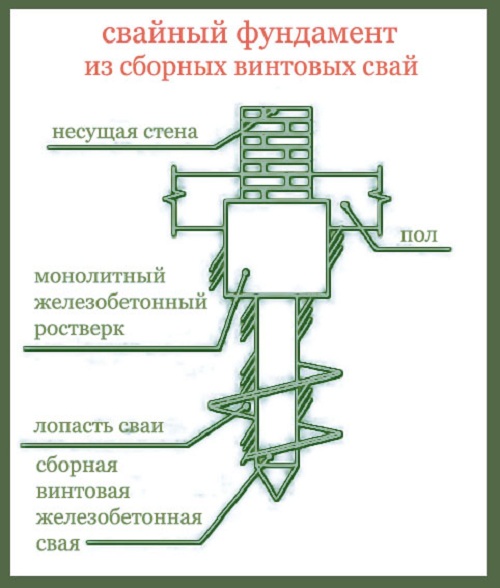

• винтовые;
• вбиваемые.

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

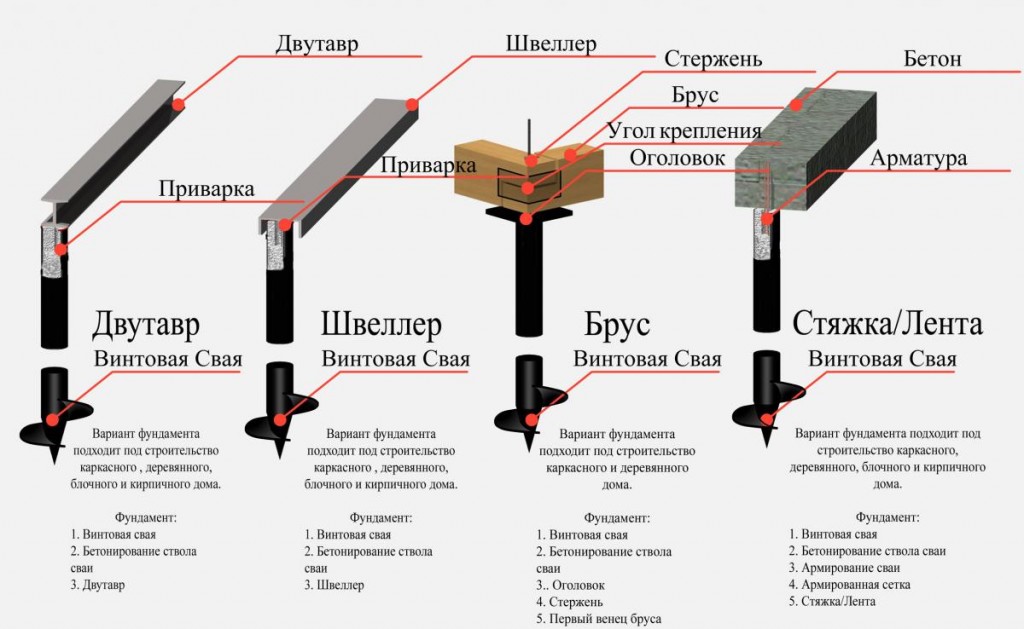

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Целесообразность использования свайного фундамента

Как правило, такое основание применяется для легких зданий с малой этажностью. Однако, современные строительные технологии позволяют в некоторых случаях возводить на свайном фундаменте и тяжелые постройки из бетона или кирпича.

Минусом такого вида фундамента является невозможность использования в горизонтально-подвижной почве, небольшой эксплуатационный срок по сравнению, например, с ленточным монолитным основанием, невозможность обустройства подвала в будущем здании.

Дополнительная информация:

• Устройство и монтаж столбчатого фундамента, основные этапы
• Устройство и монтаж плитного фундамента — виды…
• Устройство ленточного фундамента и основные этапы монтажа
• Монтаж монолитного фундамента — технология и виды фундамента
• Технология устройства фундамента, виды фундамента и…
• Устройство дренажа фундамента — монтаж дренажа, виды дренажа

Устройство буронабивного фундамента

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

• рулетка, моток шнура, набор колышков и молоток для разметки;
• бур для скважин – ручной, с электрическим приводом или на ДВС;
• опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
• арматура для опор и ростверка;
• инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Подготовка и разметка

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

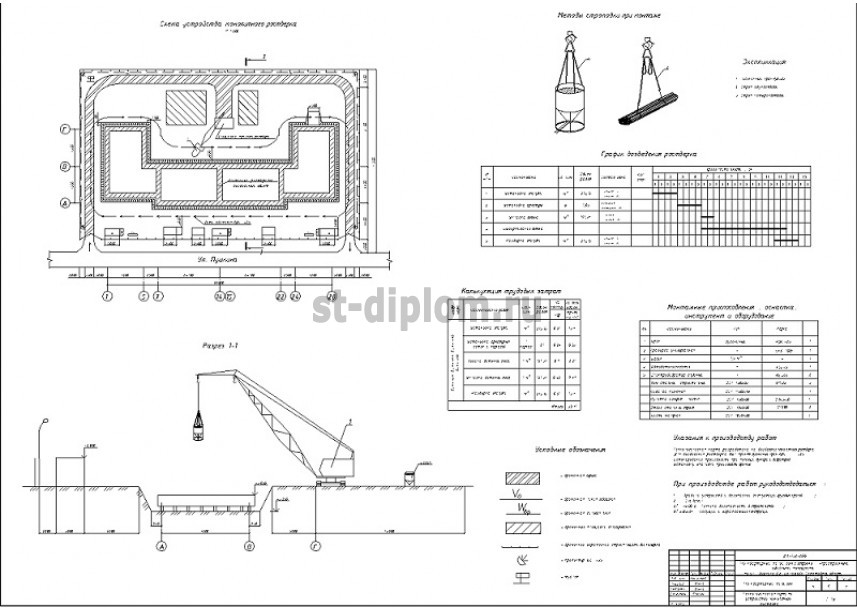

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:

• монтируется опалубка в виде короба, в которой проделываются отверстия для свай и будущих инженерных коммуникаций;
• монолитный ростверк обязательно армируется по требованиям для железобетонных конструкций, каркас связывается с выступающей арматурой буронабивных опор;
• в опалубку заливается бетонная смесь, которая должна полностью схватиться, затем опалубка демонтируется;
• производится гидроизоляция поверхности лентой из рубероида, сложенной в два слоя, либо обмазочными составами.

Сфера использования СПФ

Свайно-плитный фундамент универсален в географии использования, он успешно применяется как в условиях вечной мерзлоты, так и в южных регионах. Часто это более выгодное решение по сравнению с аналогами — сборными ленточными и монолитными фундаментами.

Целесообразно обращаться к использованию СПФ в случаях:

• Когда строительство ведется на сейсмоопасном участке.
• На проблемных грунтах: при значительной глубине промерзания, на пучинистых грунтах, высоком уровне размещения пластов подземных вод. В этих случаях сваи нередко являются единственным надежным решением, но и они могут использоваться с оглядкой на ограничения. Для массивных сооружений с перспективой дальнейшей достройки этажей необходимо усиление свай, в частности, обвязкой плитным фундаментом.
• В чувствительных к вибрационным нагрузкам строениях — например, для каркасных домов или стен из пенобетона.
• При сооружении пристроек к уже имеющимся строениям.
• При отсутствии точных данных об особенностях грунта, залегании подземных вод и других параметрах. Строительство — не та область, где можно допустить экспериментирование, потому надежный свайно-плитный фундамент желательно использовать всегда, когда присутствуют сомнения.

Применение СПФ при строительстве на берегу.

В перспективе использование свайно-плитных фундаментов будет расширяться, уже сейчас спрос на них растет год от года. Уникальная технология позволяет возводить строения как в мало-, так и в многоэтажном строительстве достаточно быстро и с минимальными отходами.

Особенности ростверка

Постройка дома строительными компаниями не каждому подойдет, так как эта работа стоит больших денег, а своими руками возвести дом – необходимо обзавестись как теоретическими, так и практическими навыками.

Главной частью дома является фундамент, но не каждому известно, что его можно возвести несколькими способами. Из нескольких интересных технологических решений – фундамент с использованием ростверка. Что такое ростверк фундамента?

Название не слишком распространенное, в переводе с немецкого значит строение из решетки.

Ростверк – это верхняя часть фундамента свайного или столбчатого, вся нагрузка распределена на несущие элементы сооружения. Эта конструкция состоит из плит или балок, которые связаны на поверхности земли между собой сваями и является опорой всего сооружения. Как правило, такой фундамент будет идеален для бань и саун, но применяется и для частных домов.

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров.

Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

Что это такое? Конструктивные особенности

Буронабивной фундамент Конструктивно буронабивной фундамент представляет собой совокупность свай, изготовленных методом бурения скважин с их армированием и последующей заливкой бетонной смесью (о том, как правильно залить фундамент под дом).

Диаметр скважин определяется расчетным путем. Опыт показывает, что этот параметр варьируется в диапазоне 150-400 мм. В зависимости от назначения постройки и ее типа подготовленные сваи связывают ростверком или возводят стены непосредственно на них.

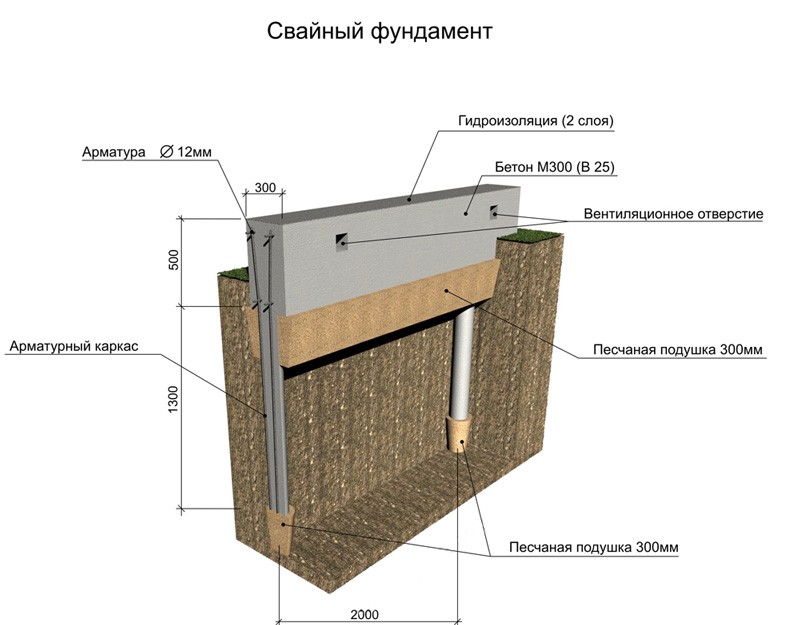

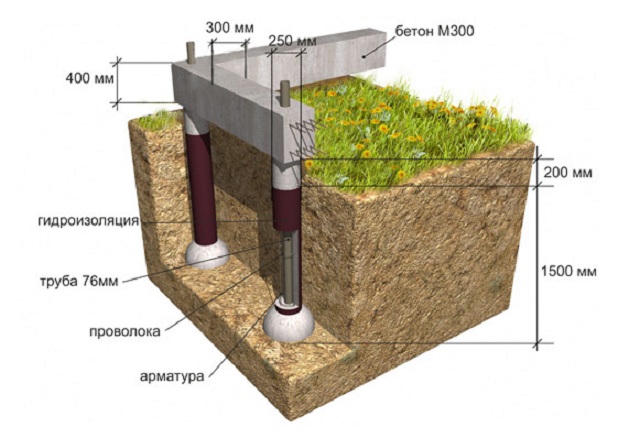

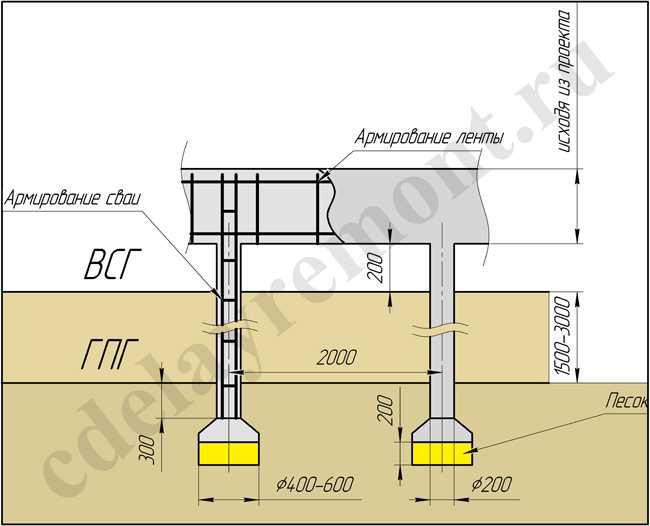

Схема устройства буронабивного фундамента:

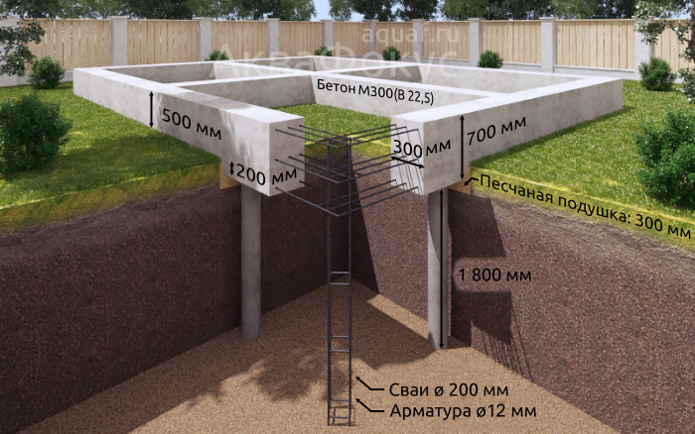

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

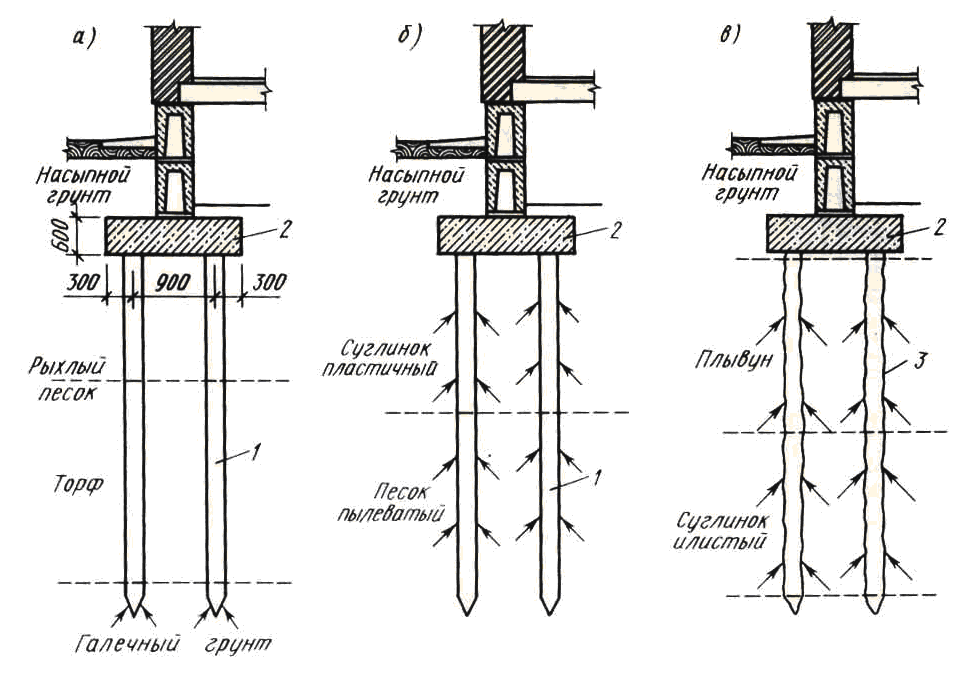

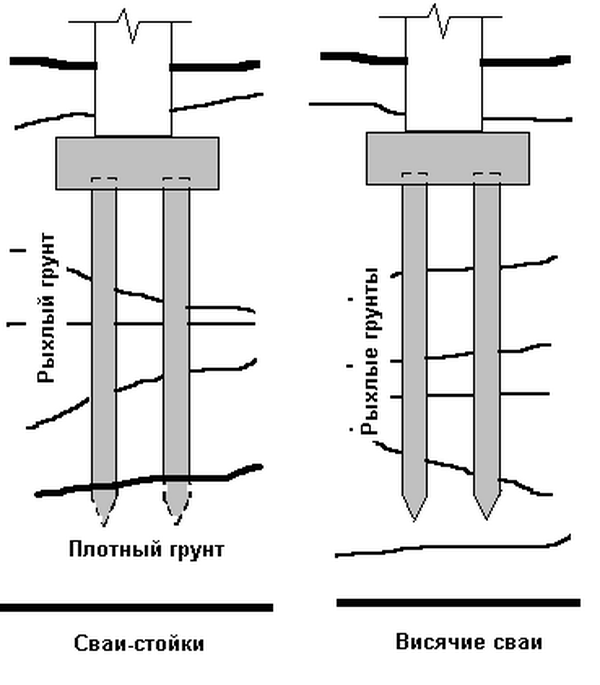

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

• B – минимально допустимая высота для опоры пояса;
• M – вес конструкции сооружения без учета используемых опор;
• L – длина пояса;
• R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Технологии и уровень заглубления

Как уже упоминалось, величина заглубления сваи определяется уровнем залегания прочного грунта. Для того чтобы определить данный показатель, производится шурфование — бурение скважин.

В ситуации, когда на участке строительства наблюдается высокий уровень залегания грунтовых вод, стержни свай должны заглубляться ниже уровня промерзания почвы. Усредненные данные по регионам можно взять из таблицы ниже:

Современные строительные технологии предлагают несколько способов заглубления железобетонных свай в грунт:

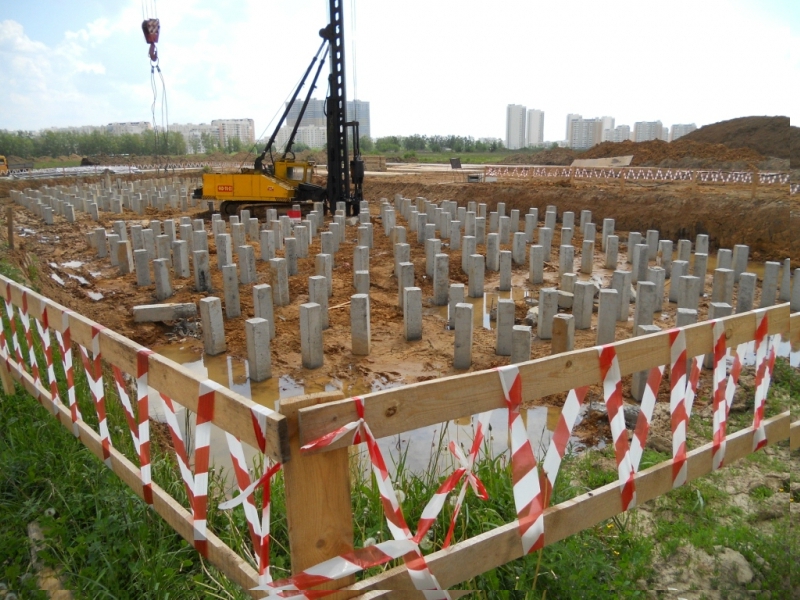

• Ударный способ или забивание при помощи молота копра.
• Вдавливание применяется в случаях, когда применение ударных механизмов невозможно из-за близко расположенных строений.
• Вибропогружение — свая погружается в грунт под воздействием вибрирующего механизма.
• Подмыв грунта. Рядом с местом расположения сваи бурится скважина, в которую под высоким давлением подается вода, вымывающая грунт, в результате чего стержень опускается.

Как мы видим, все способы сложны технологически и предполагают наличие специальной строительной техники.

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Расчет свайно-ростверкового фундамента.

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность буронабивных свай.

Несущая способность свай разных диаметров в различных грунтах.

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.
