Плюсы и минусы свайно-ростверкового фундамента

Актуальность строительства на свайном основании

Свайный фундамент сегодня обустраивают для возведения различных по назначению сооружений на слабых грунтах. Существует две основные причины, из-за которых для строительства выбирают устройство именно такого основания:

1. Слабый верхний слой почвы. Грунты с глиной, песком, торфяными примесями и перегноем не позволяют строить надежные бетонные основания. В таких условиях приходится ставить опоры, способные переносить нагрузку от сооружения на более устойчивые слои земли, которые располагаются глубже.
2. Высокая плотность грунта. Слишком твердая почва сильно усложняет задачу рытья котлована для обустройства бетонного основания. Установка свай позволяет обойтись без земляных работ, а потому существенно упрощает и удешевляет строительство в целом.

Существует три вида свайных оснований, все они имеют свои уникальные характеристики, особенности, преимущества и недостатки:

• свайно-ростверковый;
• свайно-ленточный;
• свайно-винтовой.

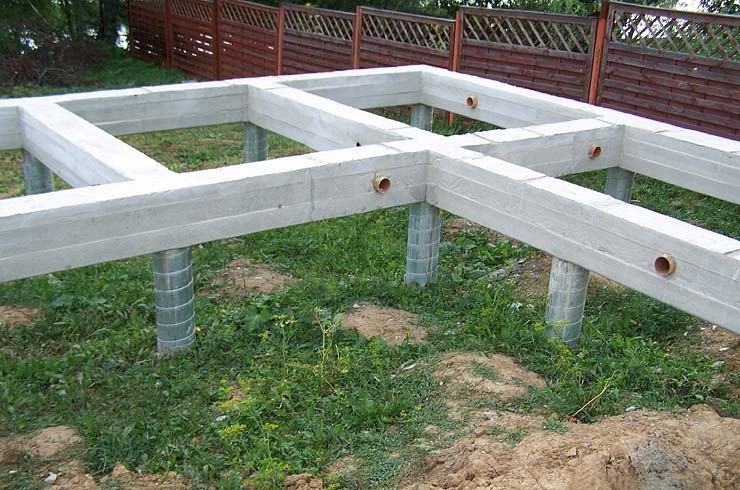

Устройство свайно – ростверкового фундамента

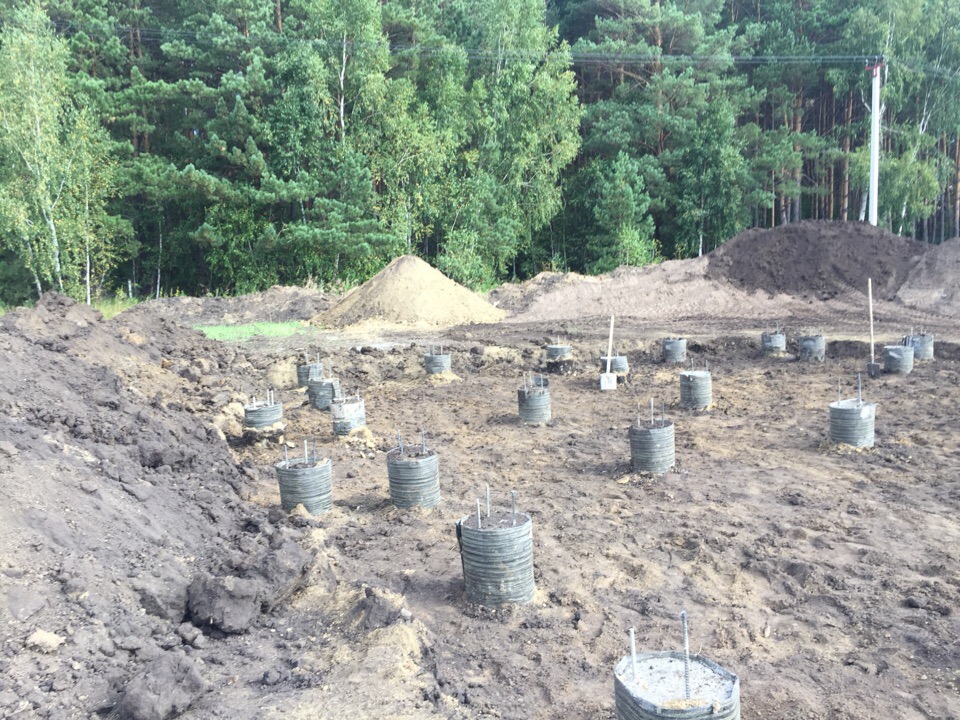

Вначале бурятся отверстиея по всему периметру, в которые вкладывается рубероид для обсадки. После чего вставляется связанная арматура, которая должна выступать из ямы для соединения с ростверком. Ямы заливаются бетоном и выжидается 7 дней для набора марочной крепости.

Армирование ростверка

Прежде всего собирается опалубка, на низ которой укладывается песок или утеплитель. Гидроизоляцию на столбы нужно положить сверху, после чего вяжется арморостверк и соединяется со свайной арматурой. Когда все готово можно заливать бетоном. После того как ростверк окрепнет, можно убрать из-под него ранее насыпанный песок, таким образом, получается просвет. Не рекомендуется чтобы ростверк между столбов лежал на земле.

Для каких строений рассчитан свайно – ростверковый фундамент

Чаще всего сборные железобетонные ростверки используют в дачном строительстве для небольших легких домов из:

• клееного бруса;
• оцилиндрованного бревна;
• нетяжелого кирпича;
• керамзитоблоков, пеноблоков;
• сендвичпанелей;
• каркасно-щитового.

При каком грунте рекомендуется использовать такой фундамент

Свайно-ростверковое основание отлично подойдет на пучинистой почве с высокими грунтовыми водами, на берегу рек, озер, практически на любой почве, кроме каменистых. Для постройки на неуверенной местности хорошо бы осмотреть дома, которые уже давно построены и не имеют перекошенных свай. С таких зданий нужно взять пример для более уверенного строительства. Если такой возможности нет, то лучше обратиться к специалистам.

Свайно-ростверковый фундамент плюсы и минусы

Для того чтобы понять стоит ли строить такое основание для дома, необходимо все конкретно взвесить. Если не понять всей специфики работы в целом, то это может стать большой проблемой в будущем. Плюсы

1. По сравнению с ленточным или свайно-винтовым фундаментом, данный вид фундамента обойдется намного дешевле. Не нужно нанимать буровые установки (если точка промерзания неглубока), можно обойтись мотобуром или шнековым инструментом. Нет необходимости копать траншею под ленту. Для возведения своими силами такой вариант подходит, как никто другой. Небольшая цена обусловлена еще и тем, что сваи набивные и заливаются отдельно от ростверка, поэтому бетон можно замешивать самостоятельно.
2. На слабом грунте или сезонно затопляемых участках, а также в пойме рек строить ленточные фундаменты строго запрещено, поэтому свайно-ростверковое основание для дома на таких местах будет как нельзя лучше, еще и потому, что на забивных или винтовых сваях будет намного дороже. Строительство этого фундамента, занимает 3-4 дня.
3. Благодаря обвязке ростверком, все сваи связаны в одну надежную цепь. В случае усадки такая схема позволит фундаменту не поломаться и равномерно сесть ростверком на грунт без перекосов. На этот случай нужно позаботится заранее о том, чтобы во время заливки бетоном под ростверком укрыть землю геотекстилем и гидроизоляционным слоем.

Что получается в итоге:

• Благодаря монолитной конструкции фундамент получается надежным;
• По сравнению с другими видами дешевле;
• Универсален и пригоден практически для любой почвы, кроме каменистых;
• Возможность самостоятельно установить все элементы и залить бетоном.
• Кажется, достаточно положительных качеств свайно-ростверкого фундамента для выбора, но стоит рассмотреть и минусы.

Минусы

1. Самым большим минусом является отсутствие нулевого этажа или подвала, куда складываются лишние вещи. Сегодня в проектах частных домов понятие подвал отсутствует. Ведь стройматериал настолько доступен что проще будет соорудить кладовую в доме чем делать подвал, к тому же при высоких грунтовых водах сооружение подвала будет вообще нецелесообразным.
2. На непрочных почвах возможно проседание ростверка, но, при правильном расчете и отсыпки песком изначально, не вызовет никаких проблем.

Какие могут возникнуть ошибки при устройстве свайно-ростверкового фундамента?

1. Неверный расчет Самая распространенная ошибка связана с ошибочным расчетом фундамента. Необходимо помнить два главных фактора: свойства грунта и вес здания. Знать глубину промерзания почвы и точный диаметр сваи, они не должны быть тоньше. Лучше взять с запасом прочности и не переживать, чем надеется на авось. Поэтому рекомендуется обратиться к специалистам, которые точно определят все необходимые данные.
2. Углубленный или навесной ростверк?

Чтобы решить, квкой ростверк лучше делать, углубленный или навесной, надо понимать:

• навесной ростверк нужен для безопасной осадки здания;
• углубленный ростверк делается на сухих почвах.

Подготовка и отсыпка песком делается одинаково под оба типа. Сначала подушка из песка 30-50 см, а потом гидроизоляционный слой рубероида и только после этого бетон. Песчаную подушку нужно засыпать под сваи еще до обсадной трубы (рубероида). Везде должен быть один уровень залегания, чтобы в будущем сваи садились равномерно.

Важно

Арматуру рекомендуется вязать проволокой, так как сварка плохо влияет на структуру металла. Во время заливки бетона необходимо пользоваться глубинным вибратором.

Когда его можно использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

• Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор.
• На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

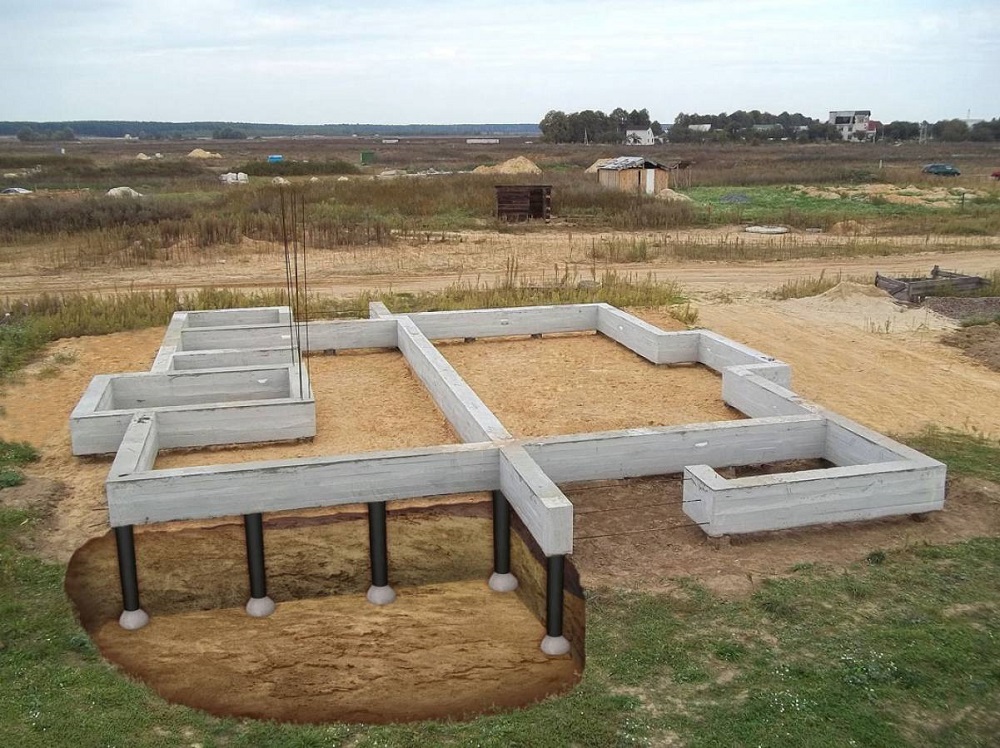

  Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

• При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение. Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий.
• При строительстве в жестких грунтах. В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами).
• Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент  — оптимальный выбор.
• При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается  повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

Разновидности свайных опор

Устройство свайного фундамента с монолитными включениями может выполняться в различных вариантах:

• Основание с висячим ростверком, конструкция которого включает в себя небольшое отверстие между ростверком и почвой до ста миллиметров, благодаря чему внешне основание дома как будто нависает над почвой. Такая технология используется, чтобы оградить монолитную поверхность от плохого воздействия почвы. Используется подобный вид основания специалистами для возведения конструкций из различных материалов.
• С заглублением свай основания в специальный монолитный цоколь-ростверк. При такой технологии расстояние между основанием и почвой нет, зато есть цоколь, который обеспечивается именно за счет ростверка. При использовании обычных свайных опор обустроить цоколь не получится. Ростверк можно сделать из различных вариантов, в том числе может применяться бетон, железобетон, дерево и сталь. Наиболее подходящим, прочным, надежным и безопасным вариантом считается (по мнению специалистов) железобетон.

Для того, чтобы обустроить свайно-ростверковый фундамент с использованием монолитной плиты, необходимо предварительно выполнить ряд подготовительных работ:

1. Подобрать сваи нужного размера, а также срубить головки опор до нужного размера.
2. Верхняя часть опор очищается, хорошо промывается, а затем сушится на воздухе.
3. Выполняется строительство опалубки.
4. Для обустройства съемной опалубки обеспечивается ее ограждение от раствора, как правило, при помощи полиэтилена.
5. Осуществляется заливка монолитного ростверка. Бетон при этом заливается последовательно слоями по поверхности.

Недостатки решения

Чтобы сделать оптимальный выбор, будущему домовладельцу следует учитывать не только плюсы свайно-ростверкового фундамента. Минусы также присутствуют в этом варианте. Главным недостатком такого фундамента считается отсутствие нулевого этажа или подвала. В домах старой постройки он традиционно служил местом, куда помещали временно ненужные или лишние вещи. Но в большинстве современных зданий такое понятие, как подвальное помещение, вообще отсутствует. А местом хранилища старых вещей служит кладовая.

Как уже упоминалось выше, свайно-ростверковый фундамент подходит для возведения дома на непрочной почве. Имеется в виду тип грунта, который от сильного дождя или ветра может быть смыт или распылен. Строительные работы в такой местности имеют определенную специфику. Так, необходимо тщательно провести расчеты, чтобы в процессе работы использовать нужное количество песка. Тогда фундамент получится достаточно прочным и устойчивым. В противном случае ростверк может просесть под воздействием природных факторов.

Опытные строители не рекомендуют владельцу самостоятельно проводить расчеты. Ведь правильное определение исходных параметров обеспечит надежность здания в целом. Тогда как допущенная ошибка в итоге обернется неустойчивостью конструкции.

Предыдущая запись Следующая запись

Плюсы свайно ленточного фундамента

Если ваш выбор – это именно фундамент свайно ленточного типа, то здесь надо быть абсолютно уверенным, что основа бани сочетает в себе лишь положительные свойства конструкций.

В результате, удастся сделать отличные характеристики основы, а также обеспечить длительность службы.

Это представляет огромную значимость для индивидуального застройщика, стремящегося сэкономить на выполнении ремонтной деятельности.

Кроме этого, не придется платить больше в ходе выполнения строительства, что тоже весьма радует домашних строителей. Возвести основу можно за очень короткий период и не надо будет приглашать посторонних строителей.

Подобная конструкция еще ценится за простоту при возведении. Если в пределах территории во время геологических исследований выявлена неустойчивая почва или рельеф неровный, то следует избирать именно этот фундамент. Пучинистая почва не станет помехой.

Особенности самостоятельного устройства фундамента

Определение технических характеристик грунта, включая критическую глубину замерзания и подъема грунтовых вод, рельефа поверхности, ветровой нагрузки и иных необходимых для надежного строительства данных. Решение этой задачи стоит доверить профессионалам, поскольку даже на соседних участках свойства почвы могут весьма существенно отличаться.

Разметка фундамента угловыми стойками и натянутым между ними шнуром по высоте верхней кромки с выверкой измерительными приборами прямых углов и горизонтальных линий. На шнуре делаются отметки местонахождения свай с учетом того, что расстояние между ними не должно быть больше 1 метра (для нормальных грунтов — 1,5 метра).

Бурение в намеченных точках с помощью земляного бура мини-скважин под сваи. В зависимости от грунта и веса здания глубина отверстий варьируется от 1,5 до 3 метров (традиционно определяется как максимальная точка промерзания грунта + 0,2 метра).

В скважины засыпается и утрамбовывается смесь песка и гравия высотой от 30 до 50 сантиметров, дно выстилается гидроизоляционным материалом (обычно рубероидом), после чего устанавливается обсадная труба из того же армированного рубероида или асбестоцемента, выступающая над поверхностью на расчетную высоту фундамента.

Закрепление в скважинах свайной арматуры с выверкой выступающей части по высоте установленного шнура и расстоянием до 2 сантиметров от стенок обсадной трубы. Заливка свай бетоном.

Монтаж ростверка производится после высыхания свайного бетона, то есть не ранее, чем через неделю после заливки.

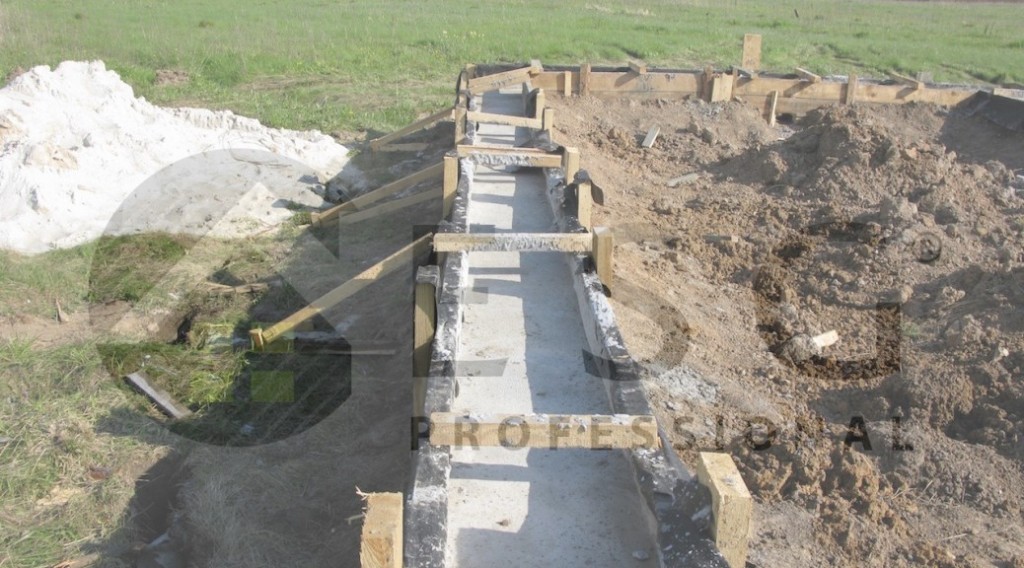

Первый шаг — установка съемной или несъемной опалубки под ростверк. На песчаном грунте он крепится к свайной арматуре с углублением в почву на расстояние до 20 сантиметров. В этом случае под ростверк предварительно готовится заливаемая бетоном траншея соответствующей глубины. Фактически здесь получается ленточный фундамент на сваях.

На глинистых и заливаемых грунтах ростверк монтируется к сваям на расстоянии также до 20 сантиметров, но уже над поверхностью. Для этого на дно опалубки выкладывается убираемый по завершении работ слой песка, застилаемый гидроизоляцией.

И в том, и в другом случае специалисты считают нецелесообразным использовать сварку арматуры и ростверка, заменяя ее креплением с помощью монтажной проволоки.

Далее полученная конструкция заливается бетоном.

На выступающие части свай и поверхность ростверка крепится гидроизоляция, после чего фундамент готов к выкладке основания строения.

В заключение заметим, что не стоит выстраивать слишком массивные или этажные сооружения на описанном выше фундаменте — при всех его положительных качествах уровня прочности традиционных оснований он не достигает.

Наша компания готова помочь Вам с поставками песка, щебня и других инертных материалов.

Недостатки свайного фундамента

Технология внедрения свай и последующего монтажа плит имеет немало принципиальных отличий в эксплуатационных характеристиках по сравнению с тем же ленточным фундаментом. Часть из них предполагают негативные качества.

Ненадежность свай

Как уже отмечалось, фундамент на сваях в случае с деревянными домами способен прослужить до 100 лет. Но это условие выполняется, если в грунте отсутствуют химические реакции и сами опоры имеют хорошую антикоррозийную защиту. В обратном случае негативные реакции, воздействующие на металлические сваи, сокращают их срок службы до 50 лет.

При использовании деревянных свай также предполагаются определенные риски, но они и применяются в большинстве своем для небольших построек – бань, времянок, летних домиков и т.д.

Сложность монтажа

По времени этот процесс может быть короче по сравнению со строительством других фундаментов, но трудоемкость практически исключает возможность его реализации без специальной техники. Например, если выполняется обычный свайный фундамент под дом из бруса, то может использоваться копер – установка, посредством которой опорные элементы внедряются вглубь земли.

Кроме того, еще до начала монтажных операций рекомендуется определять твердый слой грунта с помощью гидрогеологического бурения. Разумеется, использование такой техники предполагает высокие затраты, но даже если будущий хозяин готов их вложить, могут быть затруднения для подъезда технических средств на участок.

Исключение подвального помещения

Конструкция из свайных элементов не предполагает наличие подвала, так как он может нарушить взаимодействие фундамента с грунтом. Но это общее правило и в некоторых случаях его можно обойти.

Если площадь деревянного дома составляет те же 6 на 8 м. Тогда вполне возможно обустройство погреба в центре строения таким образом, чтобы подземное помещение никак не затрагивало сваи. Главные риски при реализации подвала на одном уровне со сваями возникают при морозном вспучивании.

Невозможность проверки состояния свай

Когда здание построено, уже в процессе эксплуатации нет возможности оценить, в каком состоянии пребывают опоры. Основной угрозой для них является увлажненность почвы – в частности, развитие коррозийных процессов значительно сокращает долговечность постройки. Следовательно, нужно изначально подбирать свай высокого качества, которые по своим характеристикам соответствуют свойствам конкретного грунта.

Дороговизна

Хотя это относительный показатель, в подавляющем большинстве такие фундаменты составляют внушительную долю от всех затрат на строительство. В среднем коридоре стоимость свайного фундамента под дом из древесины составляет 70-100 тысяч рублей.

Можно сказать, что ленточный фундамент обойдется дороже, однако в этом случае основная часть денег уйдет именно в материал, в то время как при сооружении свайной конструкции основные затраты берет на себя аренда техники и рабочие операции.

Описание фундаментов ленточного типа

Эта конструкция напоминает установленную на столбы решетку. Столбы размещают под всеми основными точками постройки и соединяют ростверком. Главное внимание уделяют местам с высокой нагрузкой и углам. Фундамент небольших построек воспроизводит рисунок здания, для крупных сооружений выбирают сплошное основание.

Опоры могут быть деревянными, металлическими, бетонными или железобетонными. Стальной элемент изготавливают в виде литой трубы. К винтовой ее разновидности крепят лопасти, с помощью которых элемент вкручивается в почву.

При покупке столбов необходимо обследовать места сварки. Стык должен быть покрыт битумной мастикой либо другими антикоррозийными средствами.

В качестве ростверка используют железобетонную плиту или ленту либо металлическую балку. При установке сруба ростверком является нижний венец. Его укладывают на приваренные к сваям монтажные площадки.

В зависимости от типа материала сваи ввинчивают, вставляют или забивают в землю. В последнем случае используют элементы с тупым концом и острым наконечником. Для забивания столбов используют специальную технику.

Для буронабивного фундамента обустраивают скважины, в которые устанавливают пустотелые столбы. После армирования основание заливают бетоном. Для винтовых опор готовят небольшие ямки, куда их перпендикулярно вкручивают дрелью либо специальным инструментом. После установки их выравнивают по горизонту и выполняют обвязку.

По конструктивному решению сваи представляют собой прочные столбы, забитые, вкрученные или вставленные в землю и опирающиеся на плотные слои грунта ниже точки промерзания. В верхней части все оголовки столбов связаны между собой горизонтальным ростверком, который служит для равномерного распределения весовой нагрузки от стен между ними.

По способу установки и исполнению различают три основных вида свай:

• забивные;
• винтовые;
• буронабивные.

Они могут быть изготовлены из:

• древесных стволов;
• металлопроката;
• не армированного бетона;
• железобетона заводской формовки.

Стоит сразу сказать, что на сегодняшний день свайные опоры из дерева применяют очень редко и только для временных сооружений, эксплуатация которых рассчитана не более чем на 2-3 года.

Забивные сваи. Опоры этого типа изготавливают в заводских условиях из железобетона и забивают в землю при помощи специальной строительной техники (подробнее по теме можно почитать тут). Технология забивных свай применяется в многоэтажном строительстве и при возведении массивных больших зданий в частном.

В качестве ростверка в большинстве случаев применяется мелкозаглубленный фундамент. Забивные железобетонные опоры отличаются высоким уровнем надежности, но требуют самых больших затрат, связанных с высокой стоимостью материалов и привлечением специальной техники.

Винтовые сваи. Изготавливаются из стального трубного металлопроката. Представляют собой конструкцию из стальной трубы с заостренным концом, выше которого приварены винтовые лопасти. Винтовые опоры могут применяться на любых типах грунта, кроме заболоченных торфяников и с большим содержанием камня.

Предлагаем ознакомиться Что полезнее хамам или русская баня. Отличия русской бани от финской сауны и турецкого хамама. Что хорошего дает нам баня

Буронабивные опоры. Для установки свайного основания этого типа выкапываются скважины расчетного диаметра на глубину промерзания грунта. В них насыпается песчано-щебневая подушка и устанавливается пустотелая опалубка из труб или свернутого листового материала. Внутри конструкции монтируется армирующий каркас и заливается бетонная смесь. После твердения бетона верхняя часть опор связывается бетонным ростверком.

Благодаря повышенной несущей способности, буронабивные опоры широко применяют для строительства одно и двухэтажных каменных зданий в частном строительстве. Отличная устойчивость конструкции позволяет осуществлять строительство на любых типах грунта.

Представляют собой массивные строительные конструкции из железобетона, блоков, камня или кирпича. По внешней конфигурации такой фундамент представляет собой сплошную опору для стен в виде плоской ленты. Использование большого количества материалов делает возведение ленточного основания трудоемким и дорогостоящим мероприятием.

Вся весовая нагрузка от строительных конструкций здания передается на каменную ленту и равномерно распределяется на грунт.

На устойчивых плотных грунтах может применяться для любых зданий высотой до 5-ти этажей. При слабой почве, наличии пучинистости и горизонтальных подвижек предельная высота дома до 2-х этажей.

Не рекомендуется применение на заболоченных и глинистых почвах.

Устройство ленточного фундамента требует организации и проведения больших объемов земляных работ. Однако, при наличии подвальных помещений или большого погреба, эти усилия будут оправданными. В отличие от свайных оснований, лента требует устройства песчано-щебеночной подушки, установки опалубки и монтажа армирующих каркасов.

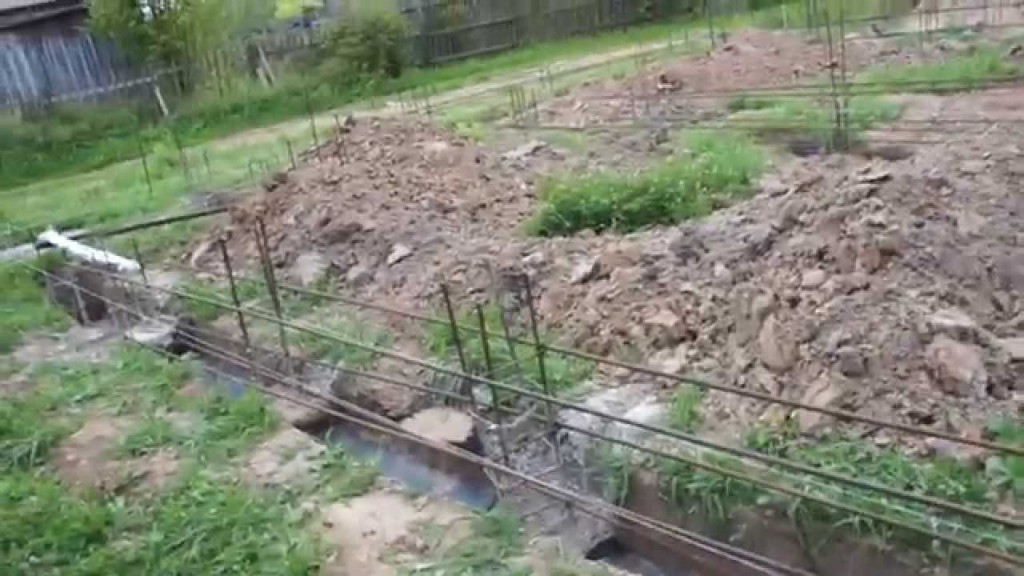

Армирование ростверка

Бетон является очень прочным материалом, но, как известно, он хорошо работает на сжатие, а при растяжении и изгибании лопается. Для устранения этого недостатка его армируют. Арматура, напротив, хорошо ведет себя при растяжении. Таким образом, эти два материала находясь вместе образуют прочную и надежную конструкцию.

Армирование ростверка состоит из нескольких этапов.

на низ опалубки укладывают бруски. Их толщина должна быть одинакова. Подойдут бруски толщиной 3-5 см. Ширина здесь не важна.

Для чего это необходимо?

По правилам, арматура должна находится не ближе 3 см от наружной бетонной поверхности, т.е. она должно быть полностью утоплена в бетон. Таким образом, бруски, в данной случает, уложены для удобства.

нижнего ряда продольной арматуры.

Для этого используют ребристую арматуру диаметром 10 мм или 12 мм, которую кладут на бруски. Как подсчитать их количество мы рассмотрим в примере чуть ниже.

этом этапе нужно связать продольную арматуру между собой таким образом, чтобы расстояние между отдельными прутами было одинаково.

Для связки используют гладкие прутья толщиной 6-8 мм потому что они дешевле и никакой другой функции как придание геометрии каркасу не выполняют.

Таким образом, нижний ряд арматурного каркаса полностью собран и можно приступать к сборке верхнего ряда.

верхнего ряда. Мы рассмотрим один из способов, как можно собрать верхний ряд.

Как мы писали выше, вбитые в землю бруски были соединены сверху планкой. На эти планки, используя проволоку, подвешиваются арматурные прутья. Высота, на которой должна висеть арматура зависит от высоты ростверка. При этом не забывайте, что арматура в бетоне должна располагаться не ближе 3 см от края.

Таким образом, арматура располагается в подвешенном состоянии.

нужно связать прутки верхнего ряда между собой. Делается это таким же образом, как и нижний ряд.

два ряда: верхний и нижний. Их так же связывают между собой гладкими прутьями 6-8 мм.

7.В итоге должен получится армированный каркас прямоугольной формы. Так как верхние прутки были подвешены на проволоку и оба ряда были связаны между собой, то деревянные брусочки, которые закладывались на первом этапе можно убрать.

Получится что весь каркас весит на проволочках. На этом этап армирования можно считать законченным.

Расчет количества арматурных прутков

По общим правилам, площадь сечения продольной арматуры должна составлять не менее 0,1% от площади поперечного сечения ростверка.

В качестве примера возьмём ростверк сечением 40х40 см. Переведем сантиметры в миллиметры и подсчитаем площадь. Она составит 160000 мм2. Соответственно общая площадь сечения арматуры равна 160 мм2.

Нам так же известно, что подходящий диаметр прута 10 мм или 12 мм при этом их количество в верхнем и нижем рядах должно быть одинаково.

Площадь прутка круглой формы находим по всем известной формуле S=πd2/4. Где d – диаметр арматуры.

Получаем: S10=78,5 мм2, S12=113 мм2.

Поделив общую площадь сечения всех прутьев на площадь одного прута получим их необходимое количество.

Округлив полученные цифры получаем, что количество арматуры n10=2 шт и n12=1 шт.

По технологии, установка одного арматурного прута в ряду шириной более 15 см запрещена. Получается, что при таком ростверке, в ряду должно находится 2 прутка. Таким образом их общее количество должно составлять 4 штуки.

Какой ростверк выбрать — висячий или монолитный

Все зависит от конструкции самого здания. Ведь 70 свай с максимальным диаметром 50 см хватит для легкого дома с несущей способностью до 5 тонн. Если нужно больше, то просто увеличивается диаметр сваи. Итак, вариантов такого фундамента два:

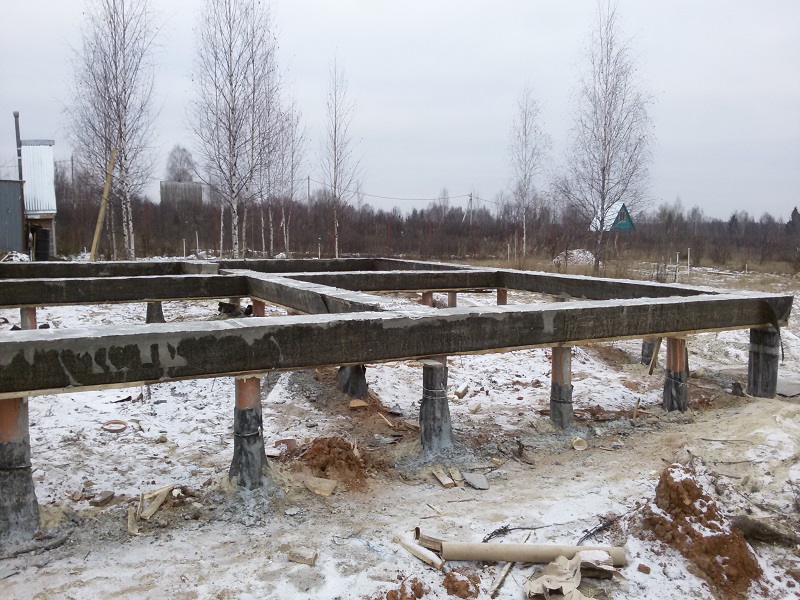

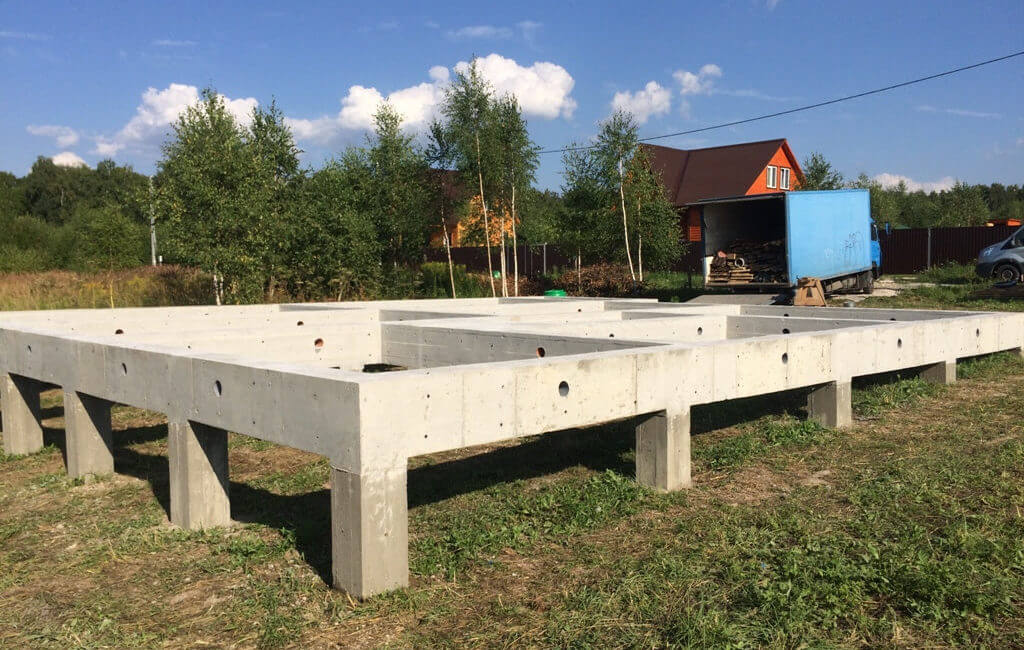

1. Висячее основание. Оно имеет свои плюсы и минусы. Так, при таком варианте имеется воздушный открытый зазор между ростверком и поверхностью почвы, прямого контакта с грунтом нет. Но, при этом, имеется ключевой минус – необходимость выполнить гидроизоляцию и теплоизоляцию нижней кромки поверхности ростверка. Ведь это, фактически, пол здания и через него происходит утечка тепла. Это бюджетный вариант, но, ввиду сложности в реализации, встречается редко.
2. Монолитный ростверковый фундамент. Тут используется опалубка, которая формирует ровный бетонный каркас. Учитывая, что в процессе строительства создается монолитная железобетонная плита, то для выравнивания высоты платформы используются бетонные сваи различной длины, причем глубина их погружения зачастую одинакова. Ключевой недостаток – необходимость проведения качественного армирования с дальнейшей сваркой всех соединительных элементов. Конструкция такого фундамента соприкасается с почвой.

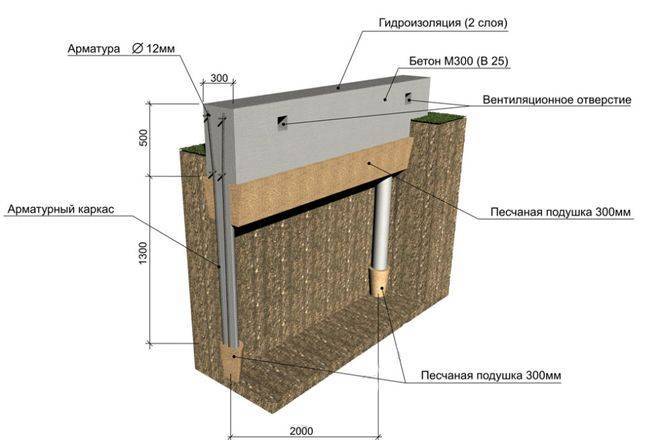

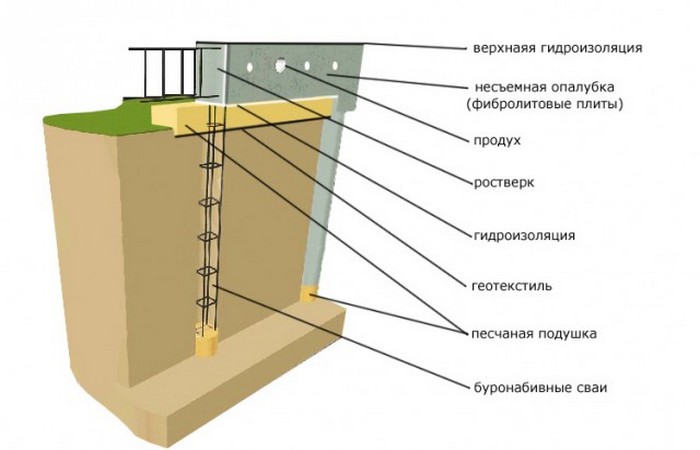

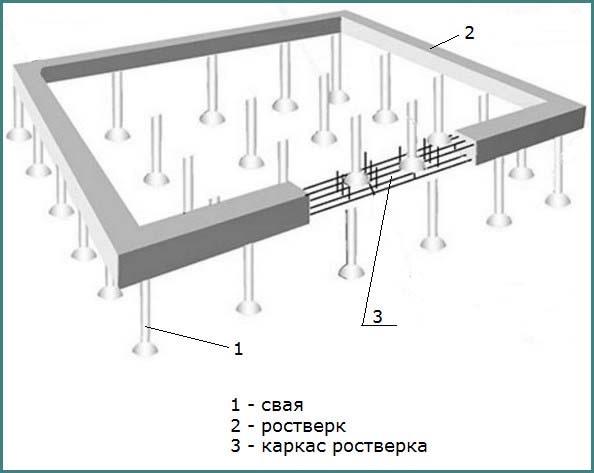

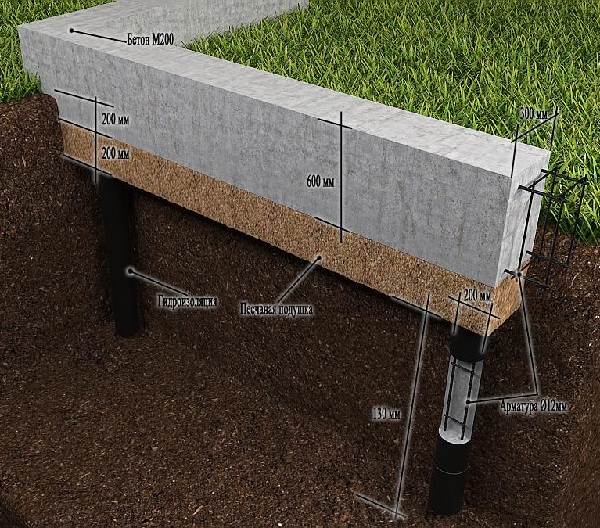

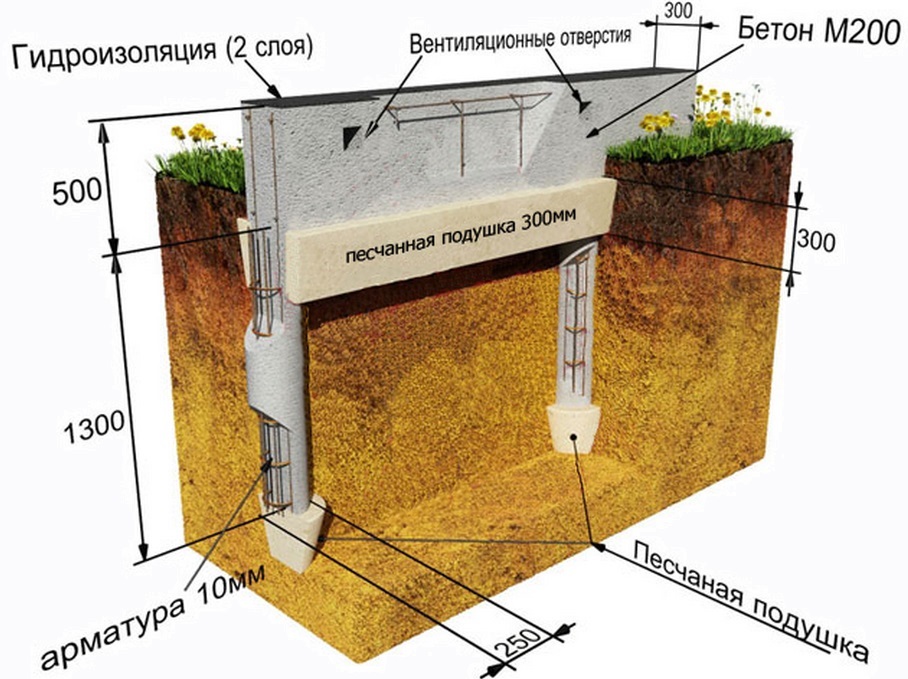

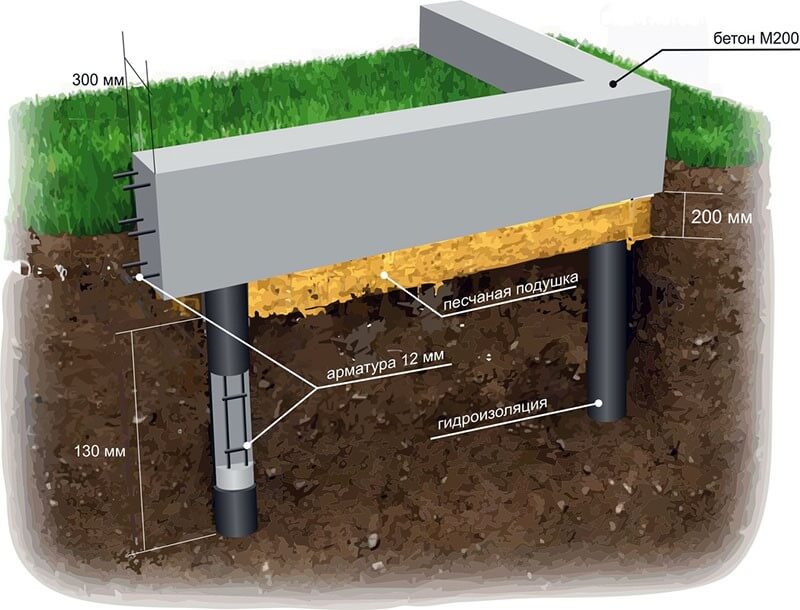

Схема свайно-ростверкового фундамента.

Ключевой элемент основания – сваи. Они изготавливаются из бетона, железобетона, стали или дерева, имеют круглую или прямоугольную форму. Материал подбирается в зависимости от типа почвы и веса будущего строения. Каждый тип свай имеет свои плюсы и минусы, но, учитывая, что свайно-ростверковые основания рассчитываются в каждом случае индивидуально, подобрать оптимальное решение с точки зрения бюджета несложно.

Второй элемент основания – это ростверк. Это монолитная железобетонная конструкция, на поверхности которой возводятся несущие стены. Его основное назначение – равномерное распределение массы конструкции на каждую сваю.

Комбинация свай и ростверка делает несущее основание более устойчивым и надежным.

Минусы свайного фундамента

• Необходимо использовать дорогостоящую крупногабаритную технику, которой требуется большая площадь для маневров. Ее применение возможно не на всех земельных участках.
• Опасность разрушения соседних построек, особенно если при монтаже используются мощные молоты. Такая техника вызывает сильные продольные колебания в почве.
• Сложность некоторых инженерных решений, требующая точных расчетов.
• Обязательное проведение геологических изысканий. При обустройстве свайных фундаментов на горизонтально подвижных почвах возможно смещение свай при пучении грунта зимой.

Типы ростверка

Выбор обвязки зависит от вида возводимого сооружения. Существуют следующие типы ростверка:

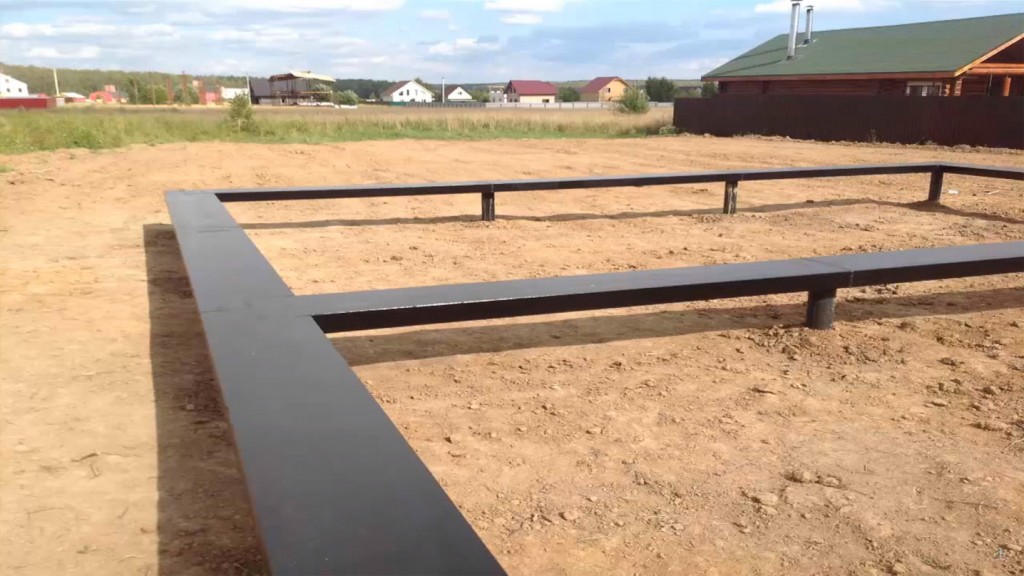

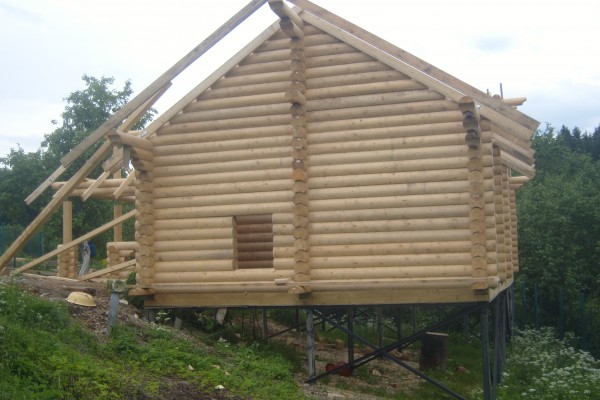

1. Металлические балки. Изготавливаются из швеллеров или двутавров. Применяются для обвязки фундамента под деревянные дома.

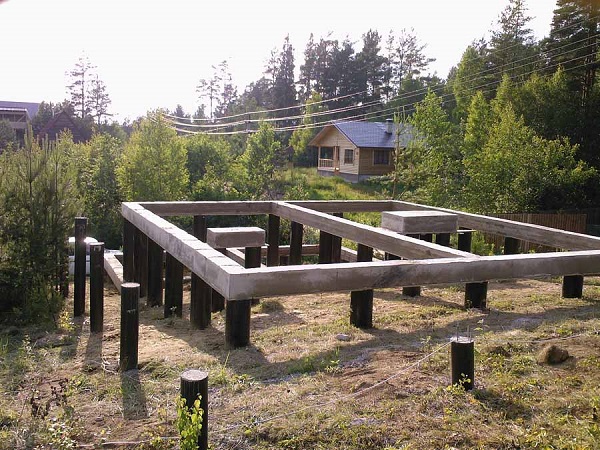

2. Деревянный брус. Этот ростверк используется при возведении домов из бруса, бревна, каркаса.
3. Монолитная армированная железобетонная лента. Пригодна для строительства дома из любого материала. Обязательное условие — ширина ростверка должна соответствовать толщине будущих стен. Лента отличается высокой прочностью, надежностью, способностью выдерживать и равномерно распределять нагрузки.

Внимание! Укладка ростверка на почву или некоторое заглубление ростверка недопустимо, т.к. в результате пучения грунта лента ростверка часто деформируется, трескается или вовсе разрушается.

↑ Как рассчитать и спроектировать свайно-винтовой фундамент

Характерные недостатки свайно-винтового фундамента не проявятся во время эксплуатации, если его верно рассчитать и спланировать с учётом всех описанных выше нюансов.

Создание проекта для любого типа фундамента – это задача для профессионалов. Но можно и нужно «прикинуть» всё и самостоятельно. А алгоритм проектирования подойдёт при возведении на участке лёгких дачных домов или хозяйственных построек.

↑ Как оценить несущую свайную способность?

В первую очередь на конкретной местности под строительство оценивается несущая способность винтовой опоры. Из таблицы выше было видно, насколько большой разброс значений даже для однотипных свай – к примеру, для СВС-108 разброс от 5 до 9 т.

У любого типа почвы свои показатели несущей способности, своё сопротивление нагрузке. Именно от этих показателей и зависит дальнейший расчёт допустимой нагрузки на винтовую сваю.

Наиболее точными будут показатели, полученные в результате проведённых геолого-разведывательных работ, когда специалисты пробурят скважины и дадут точную оценку всех грунтовых слоёв. Этот вариант не имеет недостатков, результаты дают точную картину, с минимальным поправочным коэффициентом 1,2.

Но минус есть – очень высокие цены на данные услуги.

Можно использовать второй вариант: пригласить специалистов, которые ввинтят эталонную (опытную) сваю. На участке строительства в землю вкручивается свая-эталон. Когда она проходит сквозь слои грунта, специалисты ведут мониторинг крутящего момента, который прикладывается к ней. Картина получается достаточно объективная о несущих способностях почвы.

Ещё один вариант, который можно выполнить самостоятельно: пробурить скважину на предполагаемую глубину размещения лопастей или выкопать глубокий шурф. Далее – с этой глубины добыть грунт и сделать с него пробы. По показаниям классифицировать грунт, используя онлайн таблицы. И узнать расчетное значение несущей способности грунта. Для этого варианта поправочный коэффициент — 1,6-1,7.

Если длина труб будет выбрана неправильно, то это приведёт к проседанию фундамента. В результате – начнётся разрушение стен дома. При расчёте длины трубы для участка с планируемой стройкой опираются на такие параметры:

1. На глубину залегания плотных несущих слоёв грунта.
2. На рельефность (перепады высоты) местности, чтобы выйти во всех точках основания на общую горизонтальную плоскость.

В пробуренное отверстие, когда бур доходит до требуемых слоёв, на длинном шнуре опускают груз. После того как он уляжется на дно ямы, делают на шнуре пометку и извлекают груз наружу. От отметки на шнуре до груза измеряют расстояние. К полученному значению добавляют высоту надземной части винтовой сваи.

К значению прибавляют запас 20-30 см и получают требуемую длину сваи.

Важно! Решать владельцу – самому измерять длину сваи или доверить это специалистам. Главное, помнить, что от правильности параметра зависит надёжность будущего фундамента и всего дома.

Когда известен уже тип грунта, то рассчитывают несущую способность выбранной винтовой основы, используя онлайн калькулятор.

Ценовой вопрос и свайно-ростверковый фундамент

Как мы уже говорили, при создании свайно-ростверкового фундамента хозяева могут немного сэкономить (если сравнивать с другими типами фундаментов). Однако нужно иметь в виду, что многое зависит и от конструкции фундамента.

В первую очередь нужно знать, сколько для строительного процесса потребуется свай. Кроме того, имеют значение и их габариты.

Наверняка больше всего средств уйдет именно на создание ростверка. Здесь все зависит от того, какой объем бетона нужен, а также количество арматуры. Опять же, на металлической продукции экономить нельзя, так как вопрос прочности должен стоять на первом месте.

Что касается качества бетона, то, как мы уже говорили, следует использовать высокие марки материала, так как экономия позже может выйти боком.

Конкретных цифр, связанных со стоимостью постройки такого фундамента, давать нельзя, однако можно с уверенностью сказать, что подобный строительный процесс вполне по карману большинству хозяев, которые планируют строительство. Кроме того, можно с уверенностью сказать, что при создании полноценного дачного дома фундамент будет в несколько раз дешевле любых других конструкций. Кроме того, как уже говорилось, можно задуматься и об экономии, собственноручно приготовив бетонную смесь. Также в качестве армирования можно использовать подручные металлические элементы. Однако по более ответственным вопросам лучше всего консультироваться у специалистов.

Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

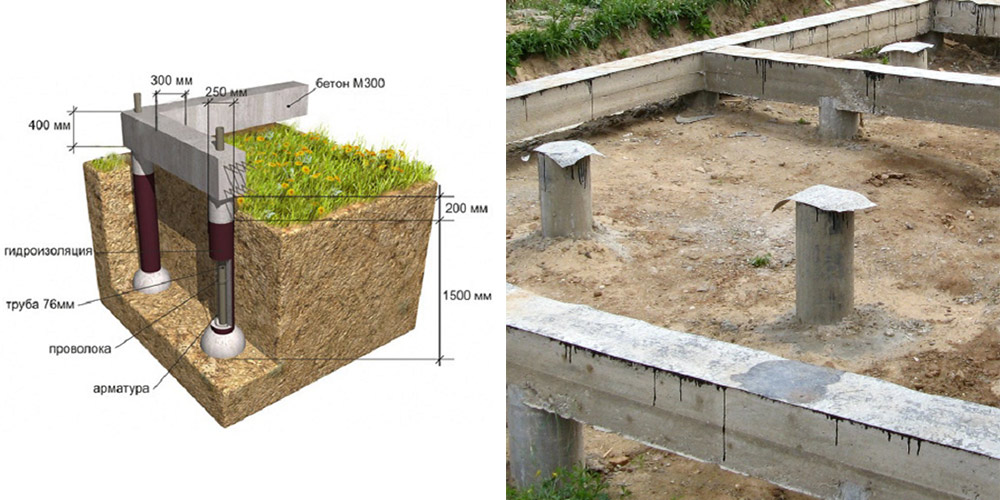

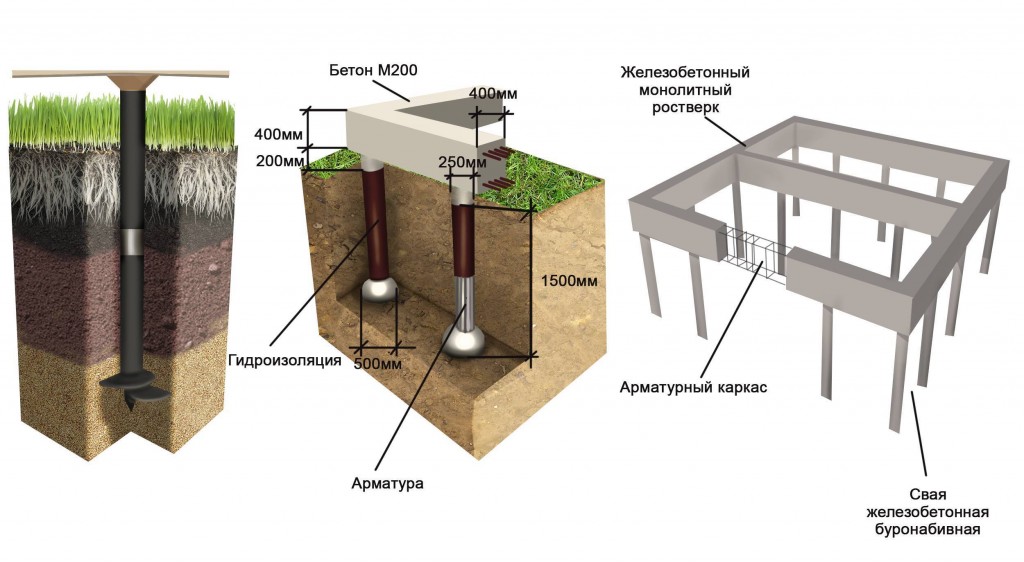

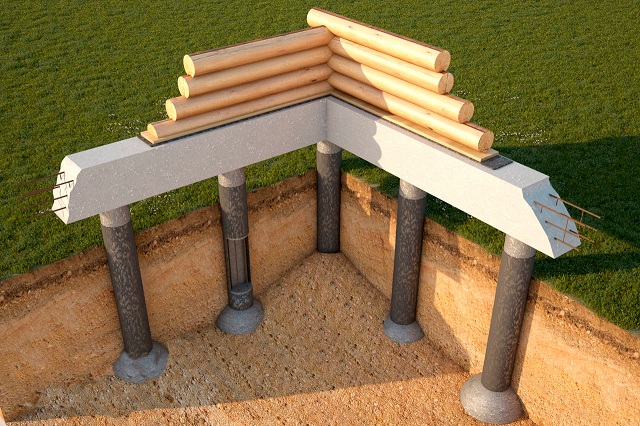

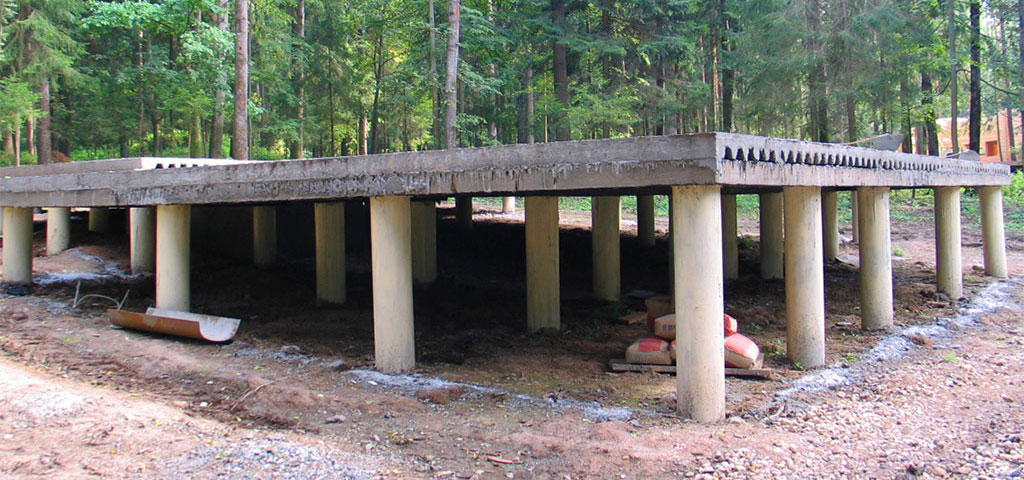

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

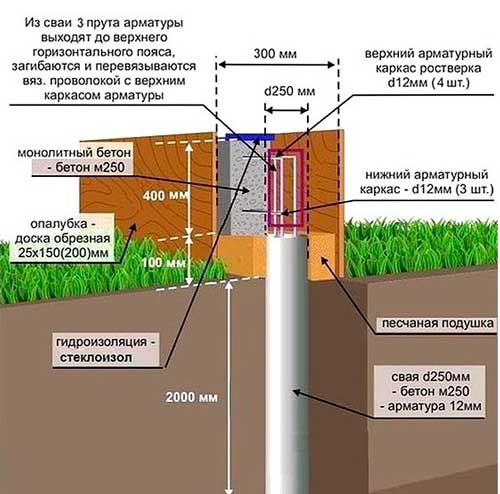

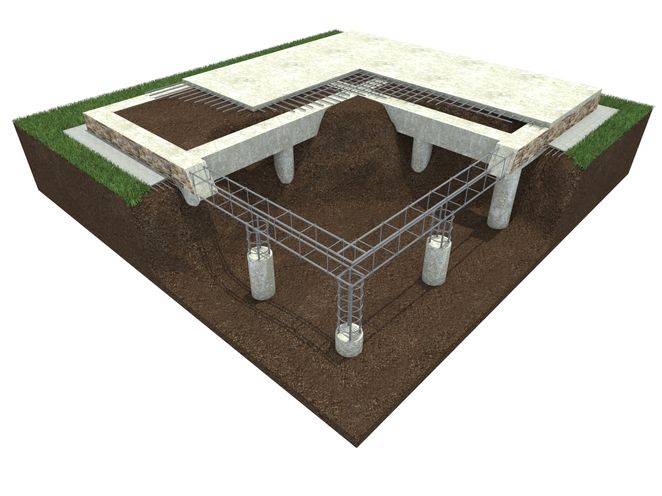

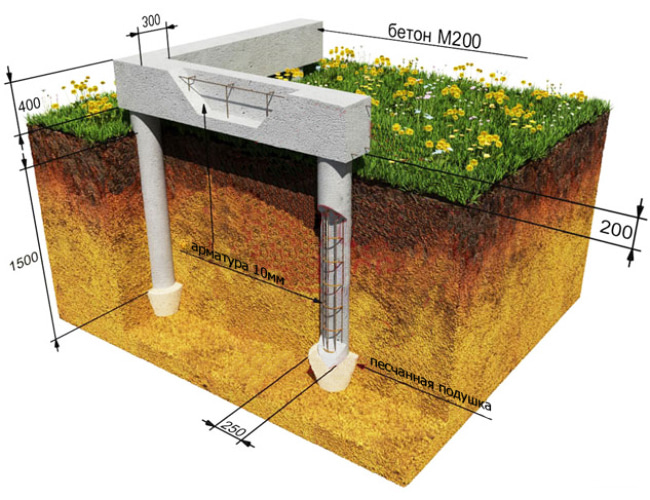

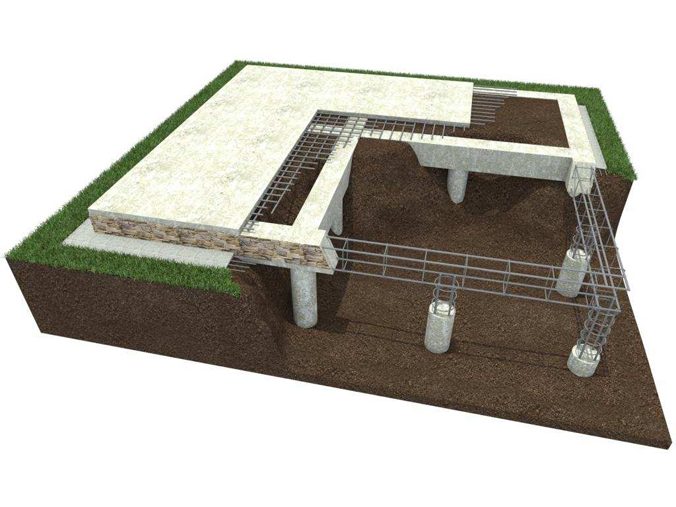

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

• Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
• Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
• Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:

Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Типы фундаментов, их преимущества и недостатки

Надежность и долговечность любого строения зависит от его основания. Самое прекрасное здание без прочной опоры быстро разрушится.

Для того, чтобы уже на стадии проектирования безошибочно выбрать оптимальный тип фундамента под строительство Вашего дома, хозяйственных построек, гаража и забора, следует руководствоваться рядом важнейших факторов:

1. Состав грунта и уровень грунтовых вод (определяется инженерно-геологическими изысканиями).

2. Характер рельефа и наличие инженерных коммуникаций (определяется инженерно-геодезическими изысканиями).

3. Общая нагрузка на фундамент (определяется инженерным расчетом по проекту).

Основные виды фундаментов:

· ленточный;

· свайный;

· сплошной (подвид – шведская плита);

· сборный;

· столбчатый.

Наши специалисты качественно и грамотно, в короткие сроки возведут даже самый сложный фундамент для дома, бани, хозяйственных построек и прочих сооружений.

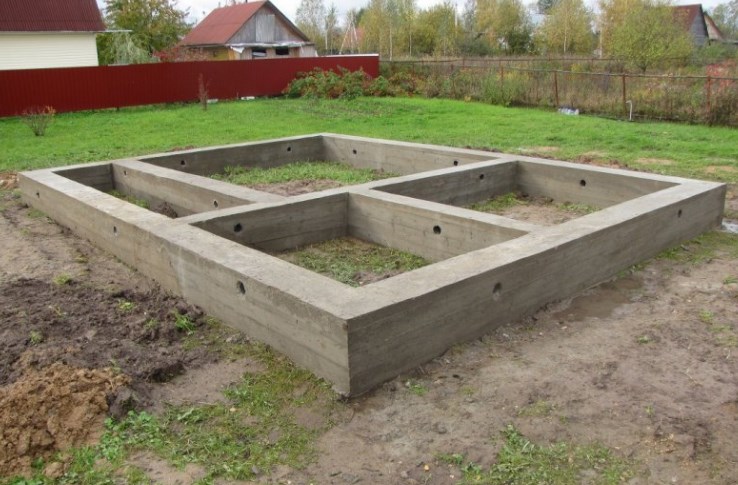

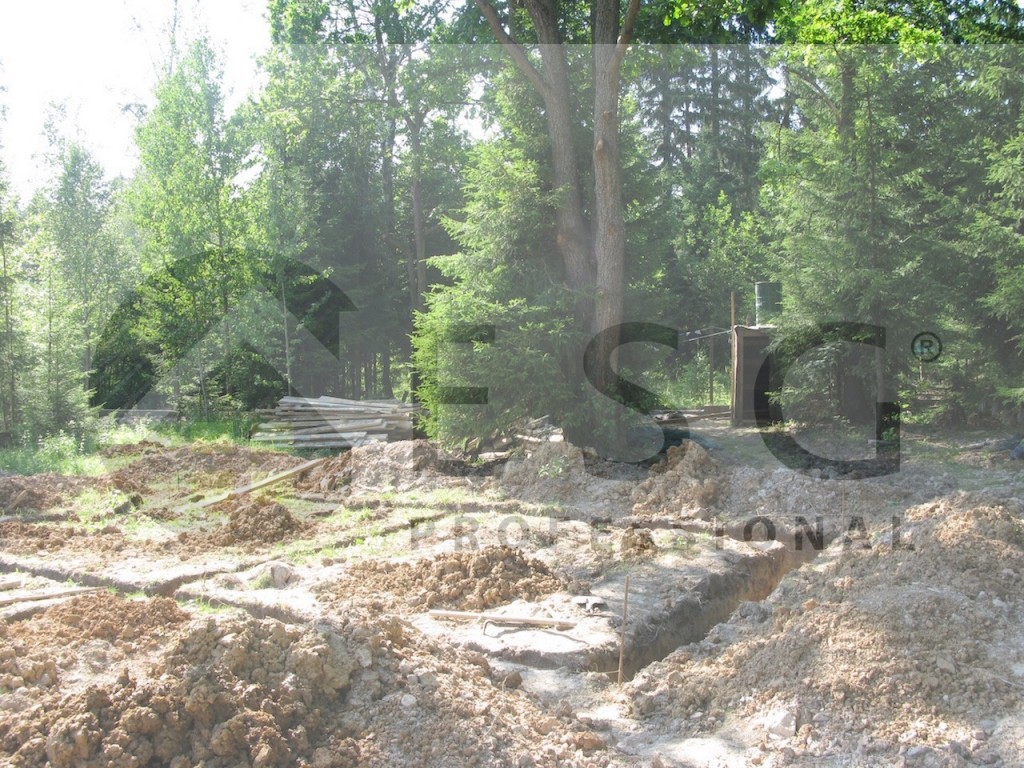

Ленточный фундамент

Подходящий вариант для строения с подвалом, с несущими кирпичными, бетонными, деревянными стенами.

Типы ленточных фундаментов:

· монолитный железобетонный. Такой фундамент выполняется из арматуры и бетона. Сечения арматуры, класс бетона, количество этих материалов рассчитывает инженер-конструктор. Для монолитного фундамента необходимо изготовить опалубку;

· сборный фундамент. Сооружается из блоков, которые укладывают и скрепляют между собой цементно-песчаным раствором, а затем – толстой строительной проволокой.

Преимущества сборных фундаментов – сжатые сроки возведения. Их недостатки – необходимость дополнительных расходов на строительную технику, а также сложность добиться герметичности стыков между блоками. Даже небольшие щели приводят к просачиванию влаги, а значит к разрушению стен подвала;

· бутовый. Чтобы подогнать друг к другу эти дорогие природные камни, необходимы специальные навыки;

· кирпичный ленточный фундамент. Возводится из влагостойкого, хорошо обожженного кирпича, при этом необходимы профессиональные навыки каменщика.

При строительстве фундаментов для домов малой этажности, довольно часто используется бутовый и кирпичный фундамент.

Свайный фундамент

Применяется на местности со слабыми грунтами.

Различают такие основные виды свай:

· забивные. При забивании железобетонных свай, на каждую воздействуют с рассчитанной заранее нагрузкой до тех пор, пока свая не перестанет углубляться при ударе. Это значит, что она достигла слоя грунта, способного ее держать. Забивание осуществляется с помощью пневматического молотка;

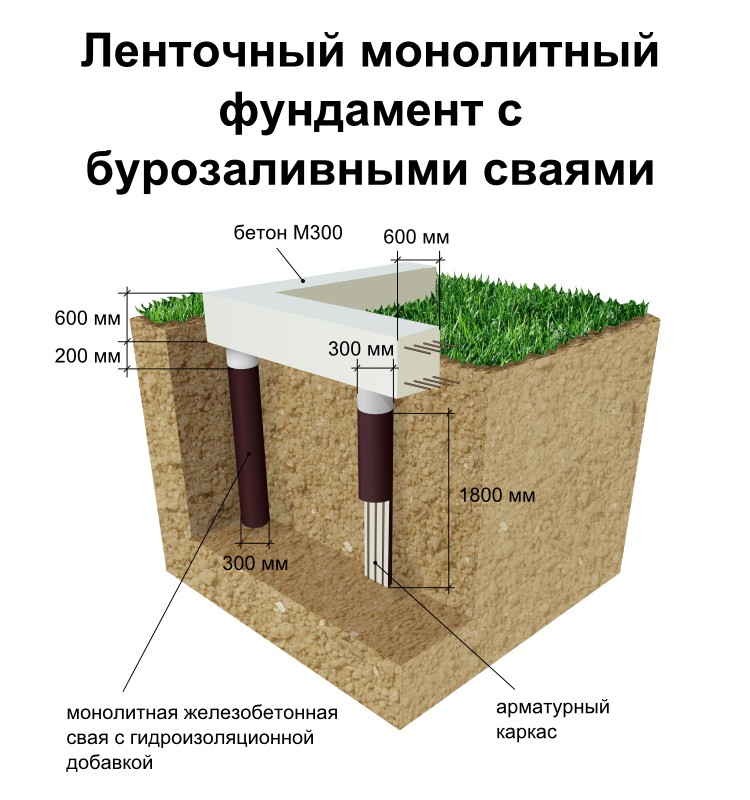

· буронабивные. Каркас из арматурных стержней для буронабивных свай опускают в заранее заготовленные скважины с расчетным шагом и глубиной. Часто из-за рыхлого грунта буронабивные сваи выполняются в обсадной трубе. По сваям выполняется железобетонный ростверк;

· винтовые. Винтовые сваи вкручиваются в грунт, поскольку имеют на своем конце специальные лопасти. Затем полученные полости заполняются бетоном. Далее выполняется ростверк либо обвязка.

Этот фундамент предназначен для небольших, не тяжелых зданий и сооружений. Все действия должны осуществляться строго по расчету инженера-конструктора.

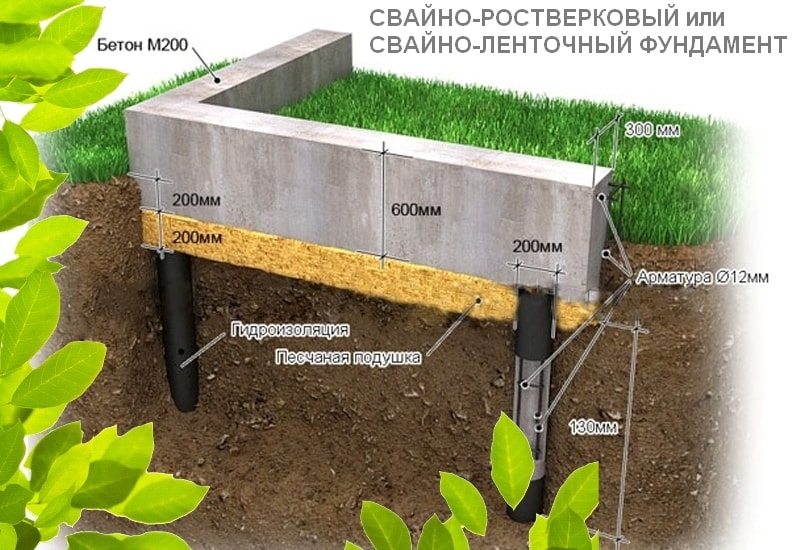

Свайно-ростверковый (свайно-ленточный) фундамент выполняется для не тяжелых строений без подвала (возможен полуподвал) на пучинистых грунтах, на крутых склонах, на участках с высоким уровнем грунтовых вод. Он состоит из железобетонных свай шагом 1200–2500 мм по расчету, заложенных ниже уровня промерзания грунта и уложенной на них, связанной стальными стержнями, сплошной железобетонной ленты-ростверка под всеми несущими конструкциями строения, либо сплошной плиты-ростверка (предоставляет возможность устроить подвал).

Преимущества свайно-ленточного фундамента:

· устойчив к подвижкам грунта;

· прочен. Выдерживает значительные нагрузки;

· возможность возведения в труднодоступных для тяжелой техники местностях.

Сплошной фундамент (плитный)

Фундамент под дом на местности со слабыми грунтами, где уровень грунтовых вод высок, выбирается сплошной, на песчаной подушке. Это монолитная железобетонная плита, либо железобетонная решетка подо всем зданием, возведенная по расчету инженера-конструктора.

Этот фундамент – для невысоких зданий без подвала. Для тяжелых зданий нужно выполнить армированные перекрестные ленты. Кроме лент это могут быть ребристые плиты.

Преимущества:

· пространственная жесткость;

· устойчивость к подвижке грунта.

Недостатки:

· трудоемкость;

· довольно высокая цена.

Шведская плита – разновидность сплошного (плитного) фундамента. Это утепленный монолитный фундамент малого заглубления со встроенными в него инженерными системами (электрических кабелей, водопровода, канализации и разводки труб теплых полов) и ровным полом, готовым для укладки чистого покрытия (плитки, паркета, проч.).

Такая плита – фундамент под дом, для небольших, не тяжелых строений без подвала, расположенных в холодных регионах с глубоким промерзанием грунта, а значит – возможностью морозного пучения. Ее успешно применяют на слабых, насыпных, пучинистых грунтах.

Ее достоинства:

· быстрые сроки возведения;

· не требует использования тяжелой техники, что существенно экономит средства;

· нет зависимости от уровня грунтовых вод;

· поверхность плиты готова к укладке покрытия.

Сборный фундамент

Если грунт на участке песчаный и сухой, можно принять сборный фундамент. На суглинках и глинах этот тип фундамента под дом противопоказан.

Фундаментные бетонные блоки устанавливают на свежеуложенном растворе на сборную, либо монолитную железобетонную ленту, либо на песчаную подушку толщиной 200–300 мм. По верхнему слою блоков выполняется монолитный железобетонный пояс.

Этот фундамент применяется для не тяжелых построек.

Столбчатый фундамент

От того, насколько грамотно рассчитан и построен фундамент, зависит прочность и долговечность всего здания на десятки лет.

Обратившись к нам, Вы обеспечите себе, своим детям и внукам комфортную жизнь, работу и отдых в надежном и безопасном доме.

Подробнее:

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.

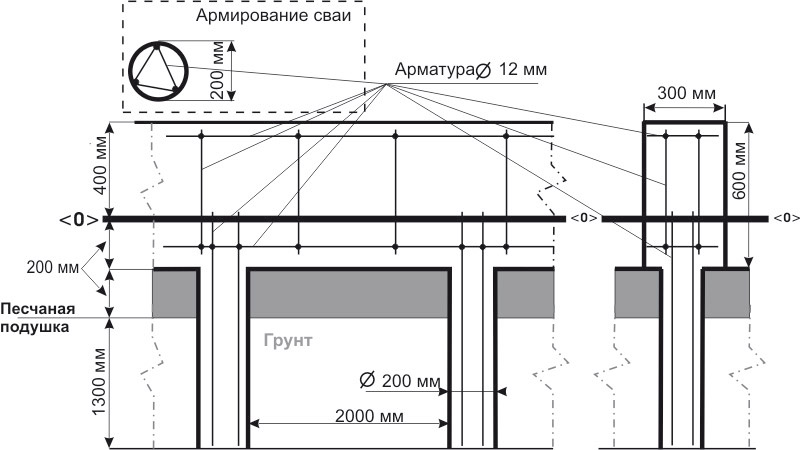

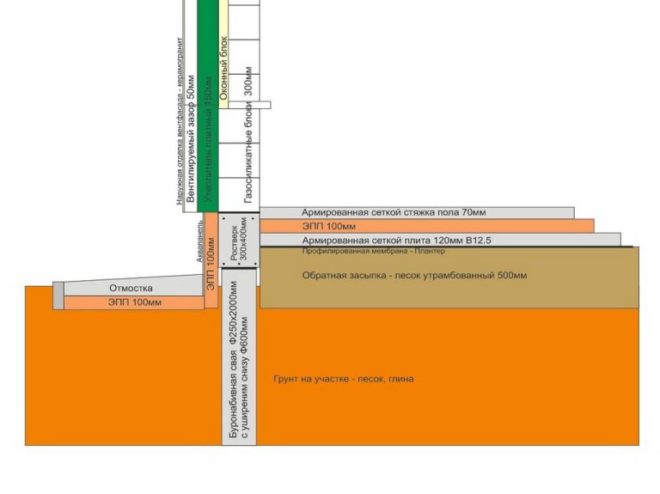

Чертёж с названия элементов буронабивной сваи Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки. При проведении расчётов используются следующие данные:

• ориентировочный вес будущего здания с допуском в большую сторону;
• конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
• тип грунта и его особенности;
• точка промерзания грунта и высота подъёма грунтовых вод;

• планируемый диаметр свай и показатель прочности цемента;
• длина и запас прочности арматурных элементов;
• коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

• максимальное расстояние между сваями составляет 2 м;
• минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Разновидности по типу материала

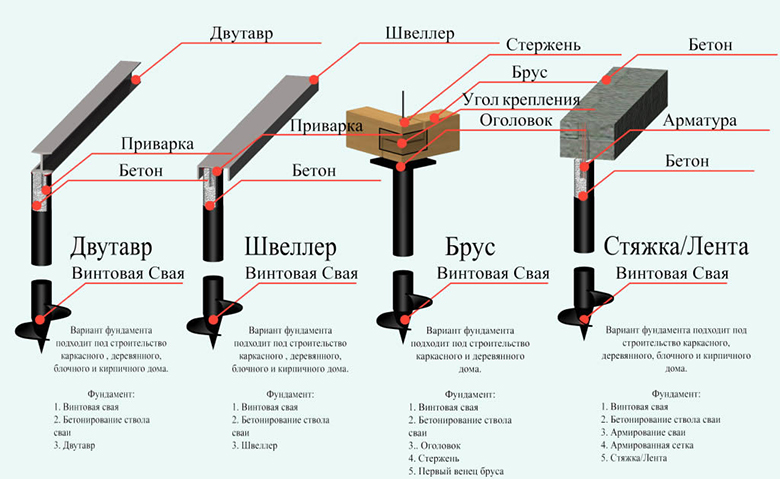

Свайный ростверк — это сочетание опор и верхней обвязки. Ее выполняют из:

• Прочного бруса, обработанного антипиренами, специальными составами, увеличивающими устойчивость к огню;

• Двутавровой балки. Ее используют совместно с винтовыми столбами. Главная проблема — качественное соединение отдельных компонентов;

• ЖБИ. Готовая конструкция отличается повышенной прочностью;

• Бетона. Обязательно требуется армирующий каркас, нивелирующий усилия на изгиб. Процесс изготовления занимает много времени из-за набора прочности.

Виды и назначения

Перекрытие – конструкция, разделяющая здание по вертикали (обычно перекрытие устраивают над техподпольем и между этажами). Плиты перекрытия воспринимают нагрузки от веса элементов здания, мебели, людей, находящихся в дома, а затем передают эти нагрузки на стены постройки.

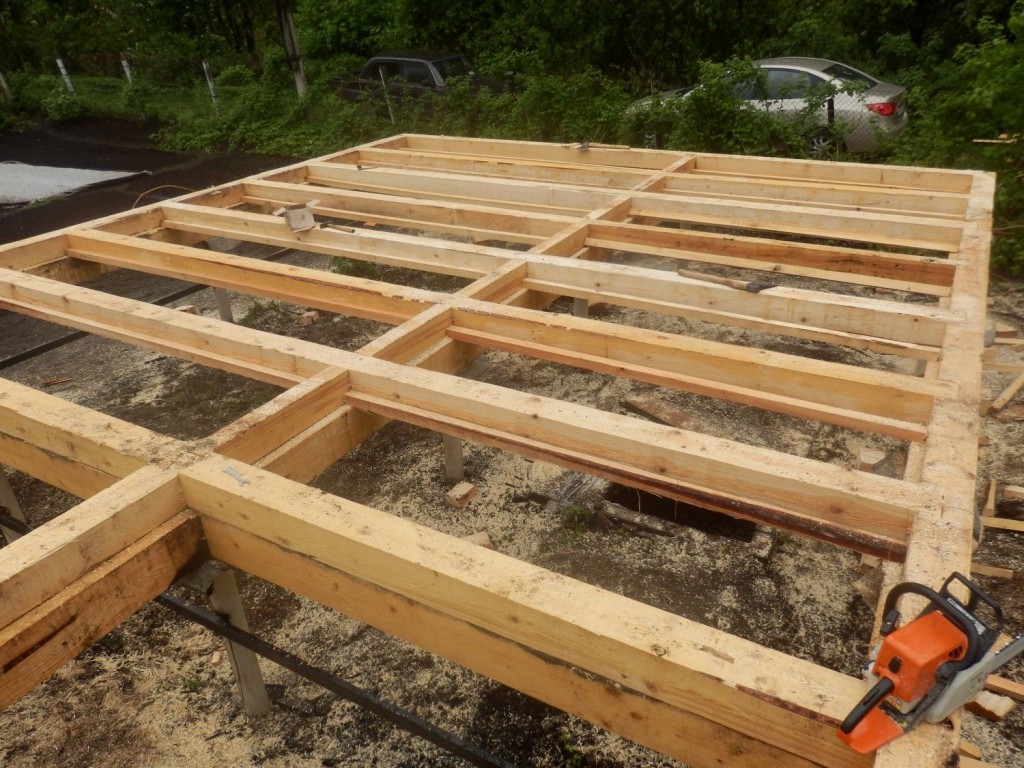

Конструкция цокольного перекрытия

Перекрытия принято подразделять по месту их расположения:

• Подпольные (цокольные)– эти конструкции служат для защиты здания от наружной среды (при устройстве дома на винтовых фундаментах), а также для отделения от подвального этажа, цоколя или техподполья.
• Междуэтажные – эти перекрытия устраиваются между этажами здания при строительстве объекта в несколько этажей.
• Чердачные – необходимы при строительстве зданий с мансардами и чердаком, их предназначение состоит в отделении жилых помещений от чердачных.

В этой статье постараемся выяснить, как правильно устроить цокольное перекрытие по свайно-винтовому фундаменту (винтовые сваи).
