Винтовой фундамент своими руками. Личный опыт работы на практике

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

• Трубчатое тело;
• Литой или сварной конусообразный наконечник;
• Лопасть различной конструкции;
• Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг.

Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг.

При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП «Нагрузки и воздействия».

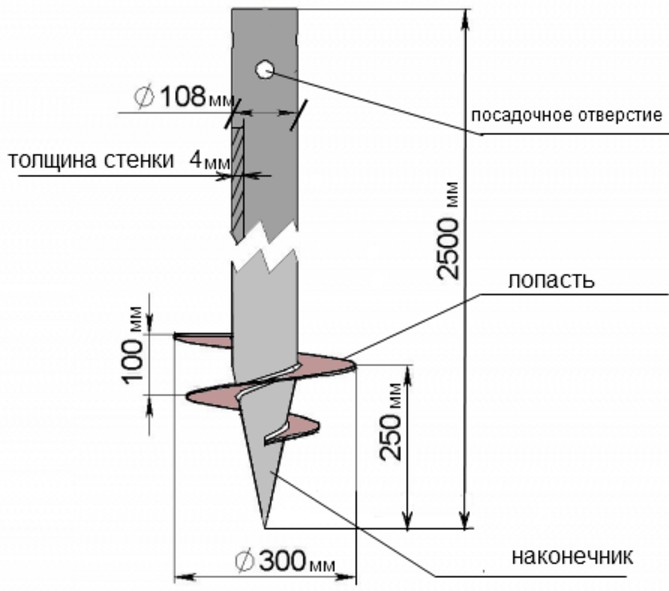

Изготовление свайных опор под брус своими руками

Толщина стенки трубы должна быть более 3.5 мм, длину трубы определяют по глубине залегания плотных слоев грунта. Эту работу можно выполнить с использованием простейшего винтового щупа. Чаще всего длина свай под фундамент не превышает 3-3.5 метров. Отрезки стальных труб такой длины можно приобрести в строительных компаниях и у коммунальщиков, отрезки реализуются как неликвиды по цене металлолома. Трубы, бывшие в употреблении, использовать не рекомендуется.

Необходимо учесть, что трубы могут быть бесшовными, изготовленными путем вальцовки на прокатных станах, и сварными. Использование сварных труб для фундамента нежелательно, при любом качестве сварных соединений, шов более подвержен коррозии.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на метра.

Как изготовить лопасть для винтовой сваи

Самым сложным элементом винтовых свай являются лопасти, эта часть свайной конструкции выполняет насколько функций:

• Обеспечивает поступательное движение при закручивании;
• Снижает давление наконечника на грунт;
• Фиксирует опору в вертикальной плоскости;
• Препятствует выдавливанию при морозном пучении.

Лопасть устанавливают в нижней части опоры, общие требования к конструкции: оптимальная толщина – до 5 мм, наружный диаметр до 300 мм, шаг винта от внешнего диаметра. Винтовые сваи изготавливают с одно- или двухзаходными лопастями.

Однозаходная конструкция самая простая и представляет шнек с одним оборотом. Из листового металла плазморезом вырезают заготовку в виде круга с внутренним посадочным отверстием, на заготовке делают разводку – односторонний диаметральный разрез. С помощью слесарного инструмента заготовку растягивают на

ширину шага винта. В двухзаходной конструкции две одинаковые лопасти наваривают на расстоянии 250-300 мм, нижняя лопасть монтируется на 20-30 мм выше наконечника.

Нижнюю часть – режущий край, лопасти затачивают под 45 градусов, острые края разреза закругляют. Лопасть монтируют перпендикулярно телу опоры, приваривают двойным швом. Надежность и качество сварного соединения обеспечивает долговечность опоры, при сварке рекомендуется следить за качеством сварного шва.

Рекомендации по монтажу винтовых свай своими руками

1. Для усиления гидроизоляции опор целесообразно использовать двухкомпонентное антикоррозийное покрытие на основе полиуретановых смол.
2. Установка оголовка на верхнюю часть свай актуальна при обвязке фундамента брусом.

   Цельнометаллический ростверк можно приварить непосредственно к верхней части опоры, в этом случае оголовок не требуется.

3. Для предотвращения морозного пучения, лопасти свайно-винтового фундамента должны располагаться ниже глубины промерзания грунта.

4. До настоящего времени малоизучен гальванический эффект, разрушающий металл в наведенных электрических полях. От монтажа металлических фундаментов вблизи опор высоковольтных ЛЭП и трансформаторных подстанций лучше воздержаться.

Свайный фундамент набирает почитателей

Фундамент и нижняя обвязка две базовые составляющие каркасного дома. Ошибки либо дефекты каждой из этих частей приведут к плачевным последствиям. Быстровозводимое жильё хочется поставить на такой же безусадочный и скорый в изготовлении фундамент. Не счесть предложений по относительно новому типу опоры строительных объектов.

История фундамента на винтовых сваях коротка – 100 лет. В Советском Союзе они появились 50 лет назад. Стали предлагаться массово только несколько лет. Безответственные люди, не разобравшиеся в сути технологии, привыкшие делать на глазок, создали незаслуженную антирекламу перспективному направлению быстровозводимых, относительно недорогим, экологичным фундаментам. Отечественные буровые установки «Сваебур» (Svaibur–S1) или Сваекрут «Торсион» в течение одного рабочего дня способны установить потребное количество винтовых опор для каркасного дома большой площади с любой геометрией рельефа без предварительного выравнивания и уплотнения грунта. Представьте, какой объём земляных и бетонных работ проходят мимо. Приплюсуйте затраты времени, стоимость труда и материалов… Экономически целесообразнее отказаться от трудоёмкого бетона.

Укрепление металлическим профилем

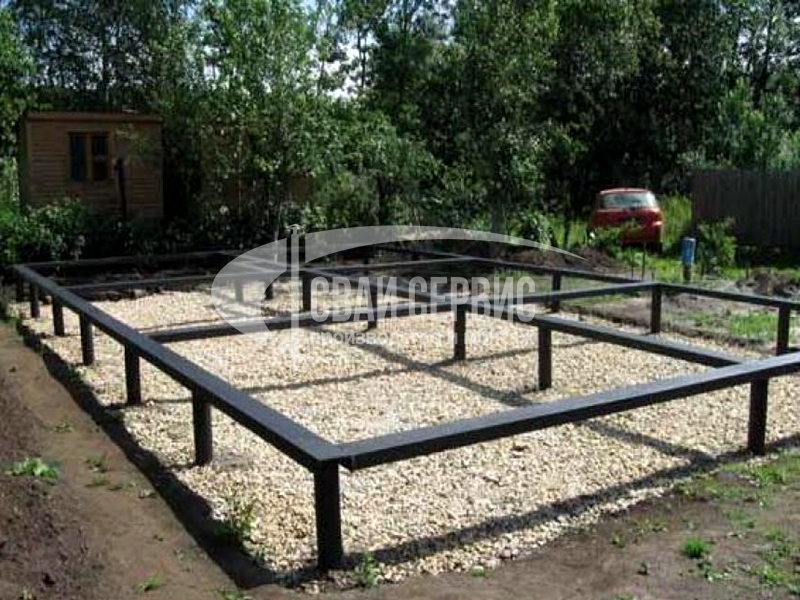

Для обвязки оснований на винтовых сваях обычно применяется швеллер, двутавр, уголок, лист.

• с высокой весовой нагрузкой (одно или двухэтажные дома из кирпича, силикатных блоков и т.п.);
• с перепадом высот в плане;
• с высоким (свыше 60 см) вылетом опор из грунта.

Сортамент (размеры) профиля выбираются в зависимости от применяемых материалов для возведения стены или простенков. При строительстве дома из дерева необходимо предусматривать размещение изолирующих прокладок из рубероида между металлом и деревом. Положение полок профиля должно обеспечивать сток воды (уголок и швеллер устанавливают на винтовые сваи полками вниз, двутавр — на опорную полку). Для связки наружного и внутреннего контуров или усиления можно применять уголок, который приваривается к наружному диаметру труб в виде укосин.

При обвязке металлом применяется сварка по торцам выверенных по высоте труб и/или болтовое крепление к оголовку сваи (пластине, приваренной к торцу). Обвязка свайного куста может производиться листовым материалом сваркой или на резьбу (заклепки). К профилю для обвязки предъявляются требования по прямолинейности (не более 10 мм на метр) и состоянию поверхностей. Поверхности профиля должны быть подготовлены для антикоррозионной защиты, которая производится сразу после сварки или закрепления болтами.

К недостаткам применения металлического профиля в качестве обвязочного материала фундамента домов можно отнести необходимость:

• применения грузоподъемных механизмов, сварочного оборудования, как правило, с автономным источником питания;
• привлечения узких специалистов.

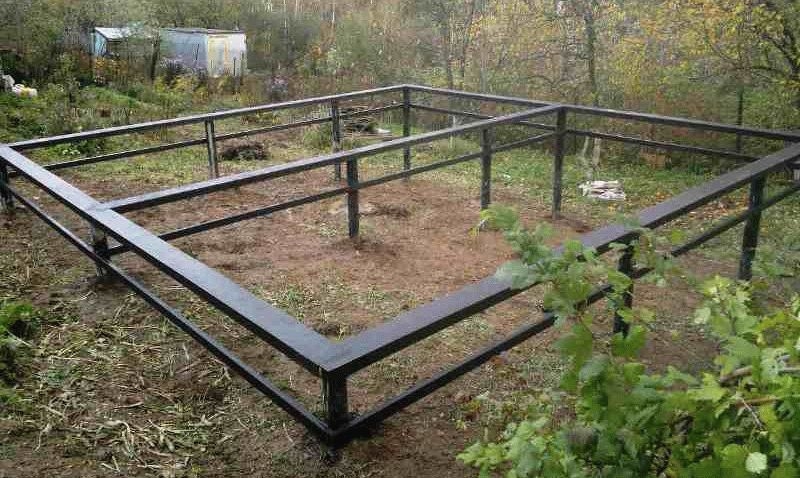

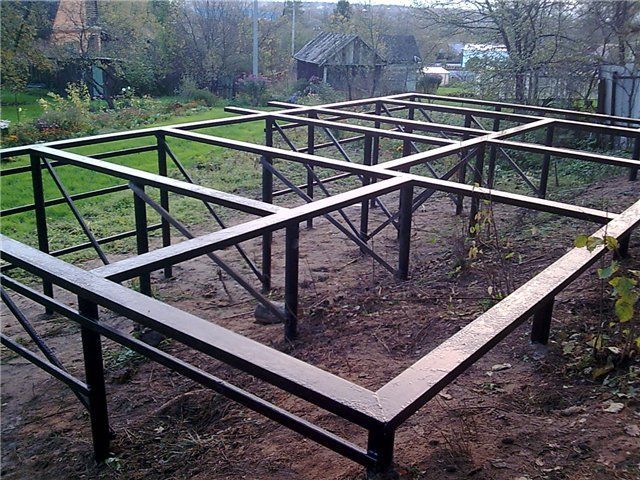

Обвязка швеллером

Обвязка швеллером.

Недостатком свайного фундамента (СВФ) является отсутствие сплошной опорной поверхности для мелкоформатных стеновых материалов. Если венцы сруба и брус нижней обвязки каркасного или панельного коттеджа можно уложить на оголовки СВС без особых проблем ввиду их значительной длины, кирпичную, блочную кладку без ростверка выполнить невозможно. Поэтому обвязка СВФ фундамента уголком, швеллером или двутавром применяется в случаях:

• в проект одноэтажного здания заложены бетонные, кирпичные стены;
• сруб, «каркасник» возводятся на склоне с перепадом высот больше 0,5 м;
• необходимо построить двух – трехэтажный дом из СИП панелей, сруб или здание по каркасной технологии.

Обвязка металлическим ростверком свайного поля вдвое увеличивает пространственную жесткость конструкции, эксплуатационный ресурс. Технология усиления  свайно-винтового фундамента уголком имеет вид:

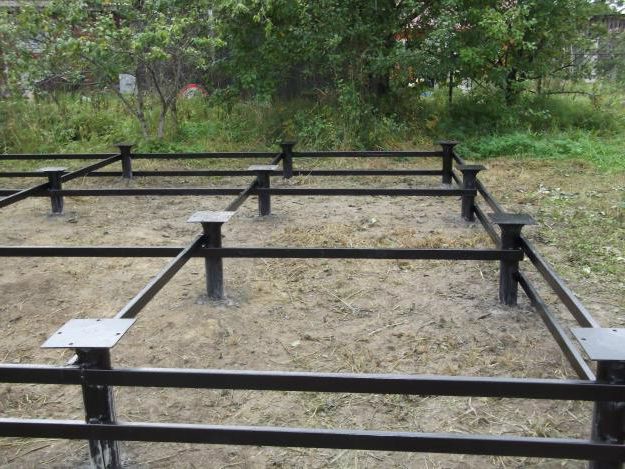

• монтаж оголовков – пластины либо усиленные косынками модификации, позволяющие расширить опорную плоскость тела сваи;
• наружный контур – уголок укладывается полкой вверх с учетом оси стены, заложенной в проекте;
• внутренний контур – так же полкой вверх, чтобы между двумя уголками помещался стеновой материал (кирпич тычком, брус 15 х 15 см, калиброванное бревно)

При этом используется уголок 7,5 х 7,5 см с 5 мм полками либо 5 х 5 см 5 мм толщины. Сортамент металлопроката должен соответствовать ГОСТ 8509 от 1993 года. Не допускается применение б/у материалов с внутренними напряжениями, способными изменить геометрию пространственной конструкции.

При выборе швеллера существует два метода изготовления ростверка:

• швеллер укладывается непосредственно на тело сваи стенкой вверх, стыкуется на углах под 45 градусов;
• два швеллера, установленных на ребро, свариваются в общую балку, монтируются по головкам.

Сечение металлопроката зависит от диаметра свай, стенового материала. Например, для тяжелых стен из пеноблоков необходим швеллер 24П – 30П (25 см кладка), на 108 мм сваи без подрезки надевается швеллер 14П.

Самым мощным является ростверк из двутавровой балки. Однако они значительно утяжеляют конструкцию и обходятся дорого. Например, для бруса 15 х 15 см (сруб) потребуется 36 или 40 двутавр, шестиметровая балка из которого стоит больше 30 тысяч рублей.

При значительных габаритах свайного поля обычно требуется наращивание металлопроката по длине. Стыки должны быть расположены на сваях либо оголовках, запрещена стыковка в воздухе. Если висячий ростверк приподнят над землей больше 0,8 м, помимо верхнего ростверка дополнительно используется нижняя обвязка (0,3 – 0,5 м от земли) профильной трубой (стенка от 3 мм).

В стоимость швеллера за погонный метр включено; доставка, материал (швеллер), монтажные работы ( установка, сварка). Цена дана за обвязку свайного поля швеллером, без устройства сложных металлоконструкций и силовых каркасов. Использование швеллера при монтаже винтовых свай применяю для связи свайного поля в общую конструкцию с равномерно распределенной нагрузкой на каждую сваю.

Швеллер в свайных фундаментах

Швеллер используют при устройстве фундаментов способных нести большую нагрузку возводимых на них сооружений. Обычно используют швеллер от 12 до 20 . ( то есть расстояние между «полками» от 12 см. до 20 см. ), со сваями диаметром 108 и диаметром 133.

Швеллер и профтруба для обвязывания свай фундаментаШвеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

1. Недопустимо использование отдельных балок на разных сваях, это должна быть монолитная конструкция.
2. Если фундамент достаточно большой, то для установки и фиксирования швеллера придется использовать подъемный кран, поэтому такой метод обвязки используется при возведении складских и промышленных зданий.
3. Для обеспечения большей прочности рекомендуется применять не только сварку, но и болтовое соединение, места стыков покрывать антикоррозийными красками и проверять ультразвуком.
4. Швеллеры – это тяжелые несущие конструкции, поэтому такие ростверки в частном строительстве не используются.

Обвязка винтовых свай

Свайные фундаменты обычно устраивают для объектов, возводимых на площадках с преобладанием высокопучинистых и просадочных грунтов, а также в капитальном строительстве высотных или ответственных зданий.

Широкая доступность технологии, быстрота монтажа и умеренная стоимость сделали свайные фундаменты популярными в индивидуальном жилом строительстве.

 Свайный фундамент отлично работает на любом типе грунта, а множество разновидностей свай позволяют выбрать наиболее рациональный тип конструкции и способ установки.

Винтовые сваи получили большую популярность благодаря простоте установки и эксплуатации. Важным этапом устройства свайного основания является монтаж ростверка, или по-другому обвязки.

Зачем устраивать обвязку

Монтаж ростверка на сваи

Свайное поле под индивидуальный жилой дом обязательно армируется ростверком. Этим обеспечивается монолитная работа конструкции.

Выбор типа ростверка всегда остается за заказчиком и обоснован не только экономическими предпосылками, но и технологическими особенностями устройства фундамента выбранного типа.

 Для винтовых свай, представляющих собой конструкцию из трубы круглого сечения с заостренным наконечником и шнековым лезвием на конце, предпочтительны следующие типы обвязки:

• деревянным брусом квадратного или прямоугольного сечения;
• профилем, представляющим в сечении швеллер или двутавр;
• трубой ЗГСП или уголком.

Поскольку верхняя отметка винтовых свай находится на некотором удалении от нулевой отметки поверхности грунта, применение железобетонных ростверков нерационально, и часто просто невозможно.

Технология установки винтовых свай

Ручная установка свай

Чтобы разобраться в принципах обвязки завинчиваемых свай, нужно понимать технологию устройства свайного поля и механической работы винтового фундамента. Разобравшись в основах, можно с полной уверенностью переходить к выбору материала и способа установки ростверка. Монтаж фундамента на винтовых сваях происходит по следующей схеме:

• предварительная планировка местности и разметка точек бурения;
• установка свайных колонн в отмеченные пункты и завинчивание с нивелированием высоты свайных площадок;
• бетонирование оснований колонн в соответствии с технологической картой;
• установка ростверка или обвязки.

Для установки винтовых свай не нужно выводить отметку грунта к среднему множителю, поэтому при планировке местности достаточно освободить почву от крупных механических включений и при необходимости снять плодородный слой.

При устройстве железобетонного ростверка требуется более тщательная подготовка грунтового основания. Несомненным преимуществом винтовых металлических свай является также возможность нивелирования высоты выступающей над землей частью свайных колонн.

После монтажа дополнительных стержней жесткости такой фундамент будет отлично работать даже на крутом склоне.

Обвязка свайного поля

После того как монтаж свай завершен, необходимо дать фундаменту немного времени для усадки стержней и упрочнения бетонированных участков. После этого можно приступать к обвязке, предварительно определившись с выбором материала.

Ключевым фактором, влияющим на выбор того или иного типа обвязки, выступает ценовая характеристика компонентов и стоимость осуществления работ. Посмотрев видео, Вы увидите, как правильно установить обвязку при строительстве дома.

Наиболее надежным и долговечным, но одновременно и дорогостоящим, является металлический ростверк из профиля различного сечения. Горячекатанный швеллер или двутавр станет более надежным основанием для дома, чем сварная труба, которая также дает хорошие показатели прочности при более привлекательной цене. Обвязка свай швеллером применяется наиболее часто.

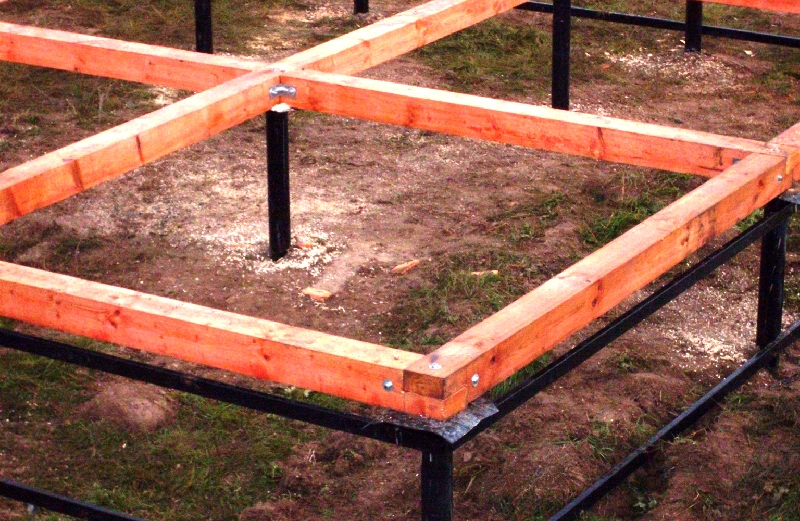

Правильно обработанная и качественно смонтированная древесина в виде бруса различных сечений уверенно занимает среднюю между трубой и металлопрофилем позицию в показателях стоимости и прочности.

При выборе данного типа ростверка, следует принять меры по гидро- и пароизоляции деревянной обвязки, а также дополнительного укрепления ответственных узлов металлическими уголками.

Процесс обвязки швеллером

Рациональной будет обвязка винтовых свай швеллером, поскольку это надежный и экономичный способ, не требующий дополнительных технологических мероприятий. Не рекомендуется обвязывать фундамент скрепленными между собой досками или уголком, поскольку преимущества данного типа ростверка только в дешевизне исходных материалов.

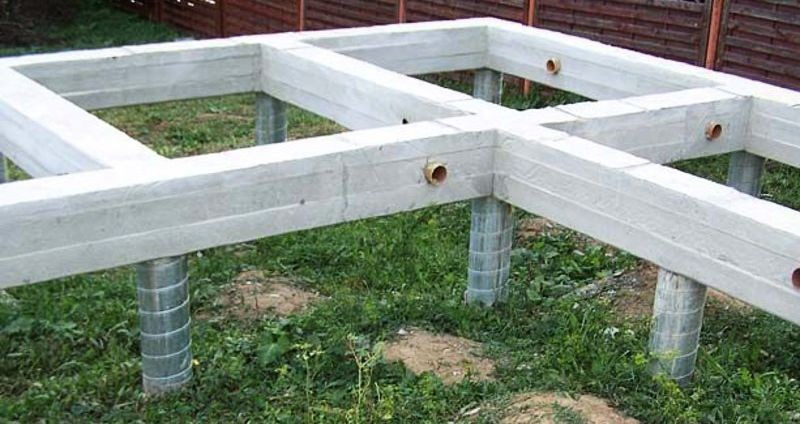

Самым дорогим и трудоемким способом является устройство железобетонного ростверка. Выбор такого типа обвязки обоснован для многоэтажного дома или большой нагрузки на фундамент. Для фундаментов, возвышающихся над уровнем земли более чем на один метр, помимо основного ростверка требуется устройство дополнительных стержней жесткости или второго пояса обвязки.

Обвязка свай – ответственный этап возведения надежного фундамента, к исполнению которого нужно отнестись со всей серьезностью.

Советы

Перед тем, как начинать работу с обвязкой, необходимо проверить на качество все сваи – они должны стоять строго вертикально. Крепление надо делать только по центру. Очень хорошо, если используются хомуты, они не дают возможности образовываться трещинам. Запиливать материал надо очень точно, без каких-либо отклонений, чтобы конструкция не стала слабой.

Многие считают, что для домиков из брусьев, обвязка не обязательна. Это не правильное мнение.

Всегда лучше укрепить свое жилье, чем потом начинать все заново.

(Пока оценок нет)

Каркасный дом на винтовых сваях

Строительство домов на сваях выполняется для сокращения затрат и труда. Дом на сваях имеет небольшой вес, очень практичен и популярен. Винтовые стержни удобнее прикручивать своими руками, так как данный процесс требует точного и ровного уровня без каких-либо отклонений. Этот метод установки фундамента очень удобен в тех случаях, когда доступ тяжелой техники ограничен из-за маленькой площади участка или по некоторым причинам, касающихся окружающего пространства.

Закручивание свай производится непосредственно в утрамбованный грунт, поэтому выкручивать их крайне не рекомендуется! В противном случае, грунт будет повреждён и повторное завинчивание станет невозможным.

Не так давно стали выпускаться сваи, очень похожие на огромные саморезы, они имеют диаметр до 5 метров, а их лопасти очень схожи с корабельными. Они устроены так же, как и болты по своему внешнему виду: у них есть оголовки, наконечник и, как было сказано ранее — лопасти.

Такие изделия имеют вырезанные проймы наверху основания, чтобы в дальнейшем обвязка происходила легче и быстрее. Внутри они полые и заливаются бетоном в процессе работ, который потом утрамбовывается.

В целом, каркасный дом на винтовых сваях строится по двум технологиям:

• финской;
• канадской.

Существенно, методики мало отличаются друг от друга и имеют общую систему этапов возведения. Каркасные дома могут быть построены из дерева и из металлического каркаса. Металлические каркасы дороже деревянных, стоят примерно на 30% больше. Выкручивать сваи обратно крайне не рекомендуется, так как грунт под них специально утрамбовывается.

Конечно, как и у любого вида строительства, первый шаг — это фундамент под каркасный дом, его укладка. Приступая к постройке и возведению фундамента, обязательно почитайте отзывы о его износостойкости, свойствах и характеристиках. Прежде, чем производить расчёт и измерения участка, рассмотрим важные аспекты строительства.

Обвязка свайного фундамента. Правильно обвязать фундамент на винтовых сваях

Обвязка свайного фундамента – один из важнейших этапов работы по подготовке ровного основания для будущего строения.

Данный вид услуги предоставляет компания «Строй Сваи» при заказе монтажа фундамента. У нас лучшая ценовая политика, профессиональные рабочие и качественные изделия.

Обвязка фундамента на винтовых сваях

Обвязка винтового фундамента нужна, чтобы связать все отдельно стоящие сваи в единую систему. Это финальный этап обустройства фундамента, так как дальше начинается настил основания и возведение стен.

Дом на сваях обычно возводят в местах с особыми условиями:
• есть перепад высоты или очень неровный рельеф, который невозможно выровнять;
• слишком пластичная почва, например, песок или глина;
• чрезмерное количество воды в составе грунта;
• нужно построить фундамент над водой.

Также следует учитывать глубину промерзания – если она слишком большая, то без свайного каркаса не обойтись. Сваи представляют собой полые трубы с острым конусообразным наконечником и лопастями. Их завинчивают в грунт, бетонируют полость труб, обмазывают гидроизоляционной смазкой и только после этого обвязывают. Работники нашей компании выполняют все виды перечисленных работ под ключ.

Правильная обвязка винтовых свай

Обвязка свайно-винтового фундамента очень важна. Если выполнить обвязку правильно, то она:
• увеличивает жесткость всей свайной конструкции (грубо говоря, не дает разойтись опорам в разные стороны под давлением грунта или надстройки);
• стоит во главе правильного распределения веса верхней конструкции между всеми опорными точками;
• является гарантией долговечности и надежности строения.

Неправильная обвязка свай, наоборот, способна привести к очень серьезным негативным последствиям, среди которых:
• осадка дома;
• перевесы и трещины по стенам;
• ненадежность перекрытий;
• кривые стены и полы;
• разрушение постройки или ее части.

Доверять столь ответственное дело предпочтительнее профессионалам, иначе можно получить ворох проблем, которые сложно будет исправить.

Как обвязать свайный фундамент

Обвязка свайно-винтового фундамента имеет несколько разновидностей. Различия связаны с местом расположения и материалом, который используется.

Компания предлагает несколько популярных видов обвязки:
• Профильной трубой;
• Уголком
• Швеллером.

Также в природе существует обвязка с помощью железобетона, однако она применяется для более тяжелых специалисты имеют опыт работы со всеми типами и прекрасно разбираются в их секретах. Главный принцип – ростверк должен повторять рисунок будущих главных стен и простенков, так он ложится под самые тяжелые линии в доме и перераспределяет вес по опорам. Также важно правильно обрезать торчащие сваи под один уровень (нулевой). Техника работы зависит от вида материала, используемого для связки.

Нужно ли обвязывать винтовые сваи

Они гарантируют:
• качество;
• долговечность;
• стойкость;
• твердость;
• Фундамент будет стоять от 30 лет.

Обвязка дома на винтовых сваях, цена

Обвязка винтовых свай — дополнительная услуга. Каждый клиент – корпоративный и частный – найдет у нас выгодное предложение по покупке изделий и заказу всех видов услуг по их установке.

Мы стараемся держать цены на самом низком уровне за счет того, что:
• отсутствуют процентные надбавки (т.к. мы не тратимся на обширную рекламу, стараемся работать без посредников);
• есть хорошие скидки для оптовых и постоянных клиентов;
• прибыль получаем от количества заказов, а не от необоснованных наценок.

Уголок

Швеллер

Проф. труба

Балка

Мы возмещаем разницу, если вы обнаружите, что у другого предприятия цена ниже стоимость работ можно либо на сайте, либо по указанному телефону.

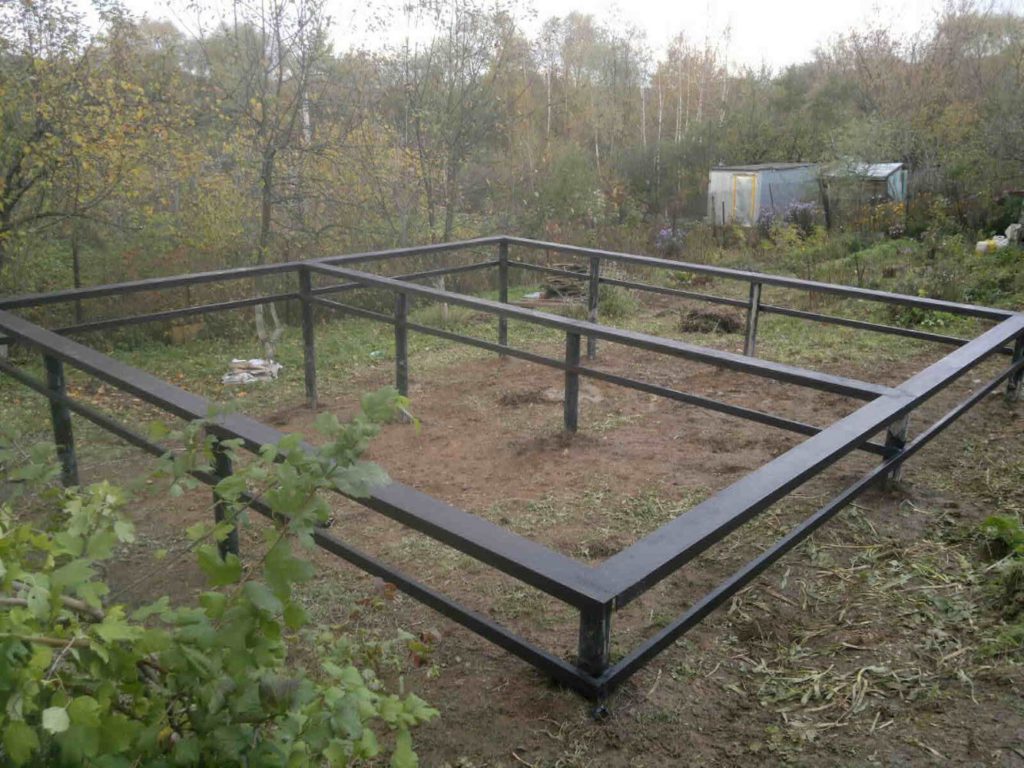

Как перевязывают сваи железными уголками

Металлическая обвязка на винтовых сваях увеличивает общую прочность фундамента. Металлом можно соединить опоры и для каркасных домов, и для более тяжелых – пенобетонных. Если строение легкое, подойдет и уголок, если нет – выбирают двутавр или швеллер.

Особенности металлической обвязки:
• стальные балки привариваются к самим трубам;

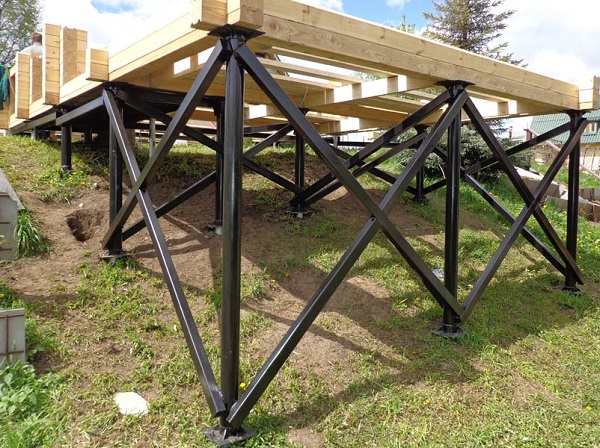

• Материал можно варить с укосом, придавая дополнительную жесткость конструкции;
• балки обрабатываются антикоррозийной грунтовкой.

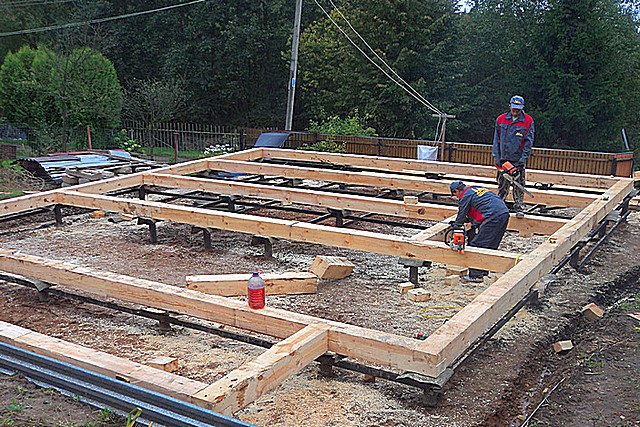

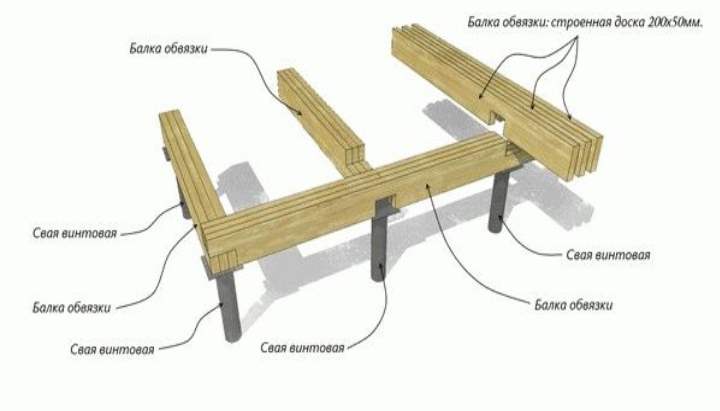

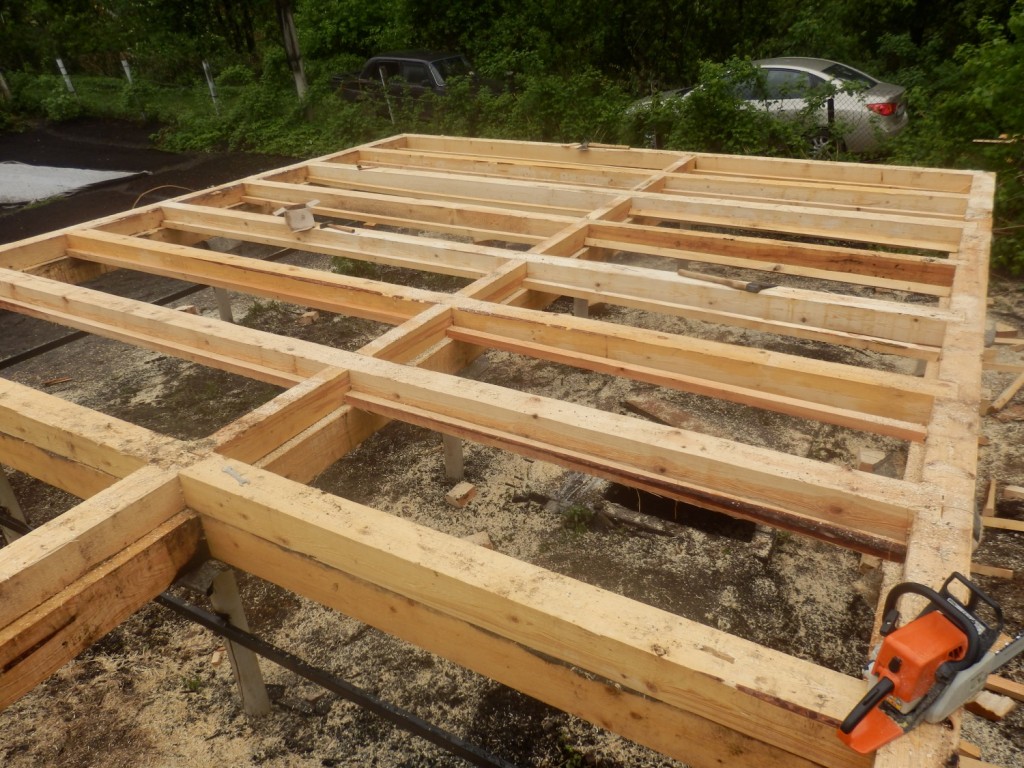

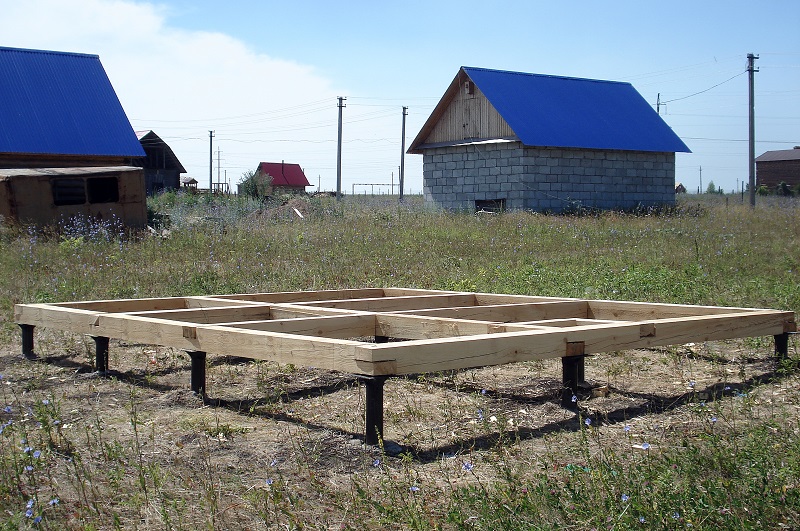

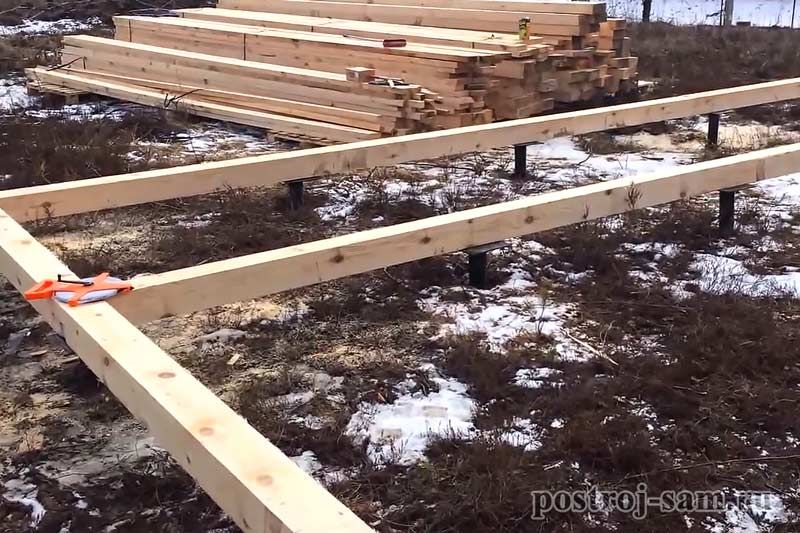

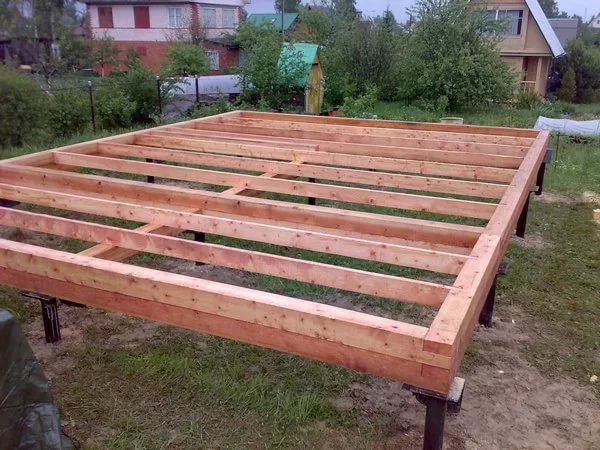

Деревянная обвязка свайного фундамента

Деревянная обвязка свайного фундамента применяется практически для любых строений на свайно-винтовых фундаментах и обычно выполняется строителями самого дома. Деревянную обвязку нельзя делать при строительстве кирпичных построек (ввиду тяжести).

Особенности подготовки:
• часто используемый размер бруса – 150х150 или 200х200 мм, длина должна соответствовать стороне постройки;
• в местах стыков нарезаются пазы;
• используется древесина хвойных пород, как более прочная;
• брус должен быть высушен, чтобы не давать усадку;
• дерево нужно обработать для изоляции от влаги.

Процесс крепления:
• Выравнивание труб по нулевому уровню;
• Приваривание к трубам оголовков с отверстиями под болты;
• Обработка спецсредствами, прокладка гидроизоляции;

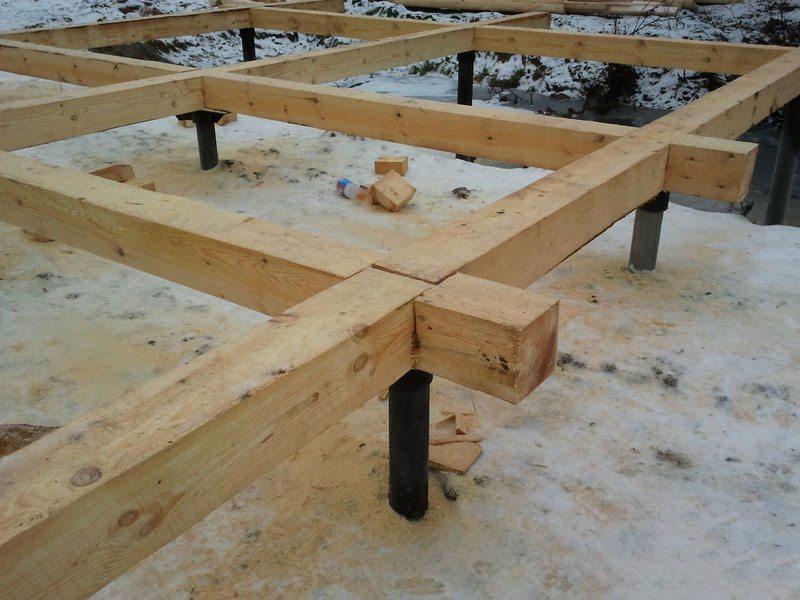

• Сверху на оголовки устанавливаются брусья, проверяются места стыков (можно сделать дополнительное уплотнение);
• Болтами по дереву стягивают брус и основа готова.

Доверьте работу по возведению свайного фундамента и его обвязке профессионалам из «Строй Сваи» и получите 100% надежный результат.

Особенности установки обвязки свайного фундамента

Процесс соединения частей свайного фундамента

Чтобы обеспечить максимальную прочность и надежность конструкции, одного соединения балок между собой недостаточно. Рекомендуется также по диагонали укрепить ростверк уголками и провести стяжку опор раствором.

Если для обвязки используется швеллер или профтруба, то тогда выпускается арматура из свай и приваривается к обвязке. Соединение брусьев делают из проволоки катанки или закладных Т-образных металлических шпилек диаметром не менее 12 мм.

Плюсы и минусы свайного основания

Популярность такой технологии строительства объясняется несколькими преимуществами:

1. Возможность применения на любом виде грунта. При разных показателях будет только изменяться глубина погружения опоры и ее сечение. Важно учитывать глубину промерзания, тип грунта и нагрузку.
2. Скорость монтажа. Бригада строителей выполнит сборку основания коттеджа за 1-2 дня.
3. Малый объем земляных работ. По сравнению с ленточным основанием, данная технология менее трудозатратная.
4. Относительно низкая стоимость. Цоколь, выполненный по этой схеме, позволяет сэкономить 30-40% средств.
5. Возможность проведения работ своими силами.

Выбирая технологию возведения цоколя, необходимо принимать во внимание и недостатки, которые присущи сваям:

1. Сложные расчеты, которые нужно провести в ходе проектирования. От правильности расчетов зависит прочность всего строения.
2. Обязательное проведение утеплительных работ.
3. Отсутствие подвала. В таких домах устроить такое помещение нет возможности.
4. Данный способ можно применять только при возведении легких малоэтажных зданий.

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором

Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета. При монтаже важно правильное соблюдение последовательности в расположении элементов

Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков. Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди. После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет. Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок Обратите внимание на узлы соединений.

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!

Цитата мудрости: Истинное слишком просто, идти к нему надо всегда через сложное (Санд Жорж).

Ручной монтаж винтовых свай – пошаговая инструкция

1. расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо.
2. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм.
3. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур. При этом важно, чтобы глубина приямка (углубления) не превышала 50 см.

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

1. заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию.
2. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи. Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску.
3. обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Выполнение расчетов нагрузки

Для расчетов весовой, других нагрузок на сваи лучше обратиться к мастеру. Он организует необходимое геологическое исследование почвы на участке. Позволит выяснить глубину, на которую нужно ввинчивать сваи.

Если тип грунта, глубина нужного для винтовых свай слоя известна — можно сделать расчеты самостоятельно:

1. Подсчитывается примерный вес будущего здания (суммируется вес элементов, обстановки с 20-25% запасом)
2. К полученной сумме прибавляется коэффициент снеговой, ветровой нагрузок (они различаются для регионов, берутся из местных снипов)
3. По плану здания подсчитывается число внешних углов, внутренних пересечений несущих, обычных стен
4. Высчитывается общий периметр внешних, внутренних стен — делится на 2.5
5. Результат из п.п 3 складывается с результатом из п.п 4 — число потребных свай
6. Число из п.п 2 делят на общее число свай, выясняют по каталогу модель винтовой сваи, подходящей в данном случае
7. Винтовые сваи имеют вес, оказывают давление на грунт, нужно найти общий вес, разделить на максимальный для выбранного типа в п.п. 6. Станет известно количество дополнительных свай. Их равномерно распределяют по периметру.

Головная часть с винтом

Гидроизоляция

Наличие грунтовых вод делает необходимым создание дренажной системы и гидроизоляции фундамента. Изначально выполняется защита от влаги самих свай, поскольку указанные элементы несут основную нагрузку всего сооружения.

Металл имеет свойство ржаветь, что делает его непрочным. Коррозия на сваях приводит к снижению несущей способности. Также гидроизоляция не дает грунтовым водам и влаге проникнуть внутрь дома.

Свайно-винтовой фундамент часто используется при возведении загородных домов. Внешний вид каждой сваи – это металлический стержень, заостренный к концу, на который наварены винты или спираль. При монтаже, каждую сваю завинчивают в грунт, пока она не опустится ниже точки промерзания земли. Единственный способ, направленный на защиту свай от влаги – это обработка последних антикоррозийным составом.

Гидроизоляция обвязки состоит из рубероида, сложенного в несколько слоев.

Как правильно обвязать сваи?

Обвязочный материал прикрепляется с помощью сварки или болтов на оголовки винтовых свай. Оголовки могут идти готовыми в комплекте к винтовым сваям, либо их делают самостоятельно.

Порядок монтажа:

• Наваривают на оголовки стальные листы (20х20 см, толщиной 0,4 см).
• Под болты по углам площадок делают отверстия 8 мм в диаметре;
• Сварные швы обрабатывают средством от ржавчины.
• В местах контакта древесины с металлическими поверхностями на оголовки прокладывают рубероид в 2-3 слоя.
• Укладывают брус и прикрепляют к площадкам с помощью болтов или шурупов.

Если обвязочным материалом выступает швеллер, его укладывают на оголовки вниз гранями. Двутавровую балку соединяют сварным швом, он считается наиболее надёжным. Профильную трубу приваривают под оголовками по периметру основания.

Установку ростверка выполняют строго по уровню. Отсутствие горизонта создаст проблемы при кладке стен.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 +

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Усиление свайного фундамента

Под этим термином подразумевают целый комплекс мероприятий, направленных на усиление одного или нескольких элементов свайного основания:

• Для усиления опор на этапе их монтажа используют железобетонные подошвы, которые обустраиваются под нижней частью сваи. Для усиления уже эксплуатируемой опоры и ее ремонта в случае обнаружения трещин или частичного разрушения применяют так называемые железобетонные обоймы. Для этого расширяют ствол скважины и заливают бетонную смесь, которая после застывания надежно фиксирует и поддерживает изделие.
• Для усиления ростверка на этапе строительства используют металлические подкладки из уголков или швеллеров, устанавливаемых по углам фундамента. Усиление бетонного ростверка производится методом торкретирования: нанесения растворной смеси под высоким давлением. Ремонтный состав наносится послойно, при этом каждый слой армируется при помощи сетки из тонкой оцинкованной проволоки.
• Усиление всего свайного фундамента в случаях его недостаточной несущей способности, проседания или частичного разрушения – сложная технологическая задача, которая под силу только специалистам. Усиление неправильно рассчитанного или возведенного свайного фундамента зависит от типа грунта. Применяется один из методов уплотнения грунта вокруг свай: цементация, силикатизация, смолизация, обжиг.

По этим же технологиям усиливается грунт вокруг наземной части свайного основания. Если вокруг ростверка наблюдается простое проседание или размытие грунта, производят подсыпание более плотными материалами (мелким щебнем или гравием).

Чем закрывают свайный фундамент?

Закрытый свайно-винтовой фундамент – это надежная защита от грызунов и других животных, которые могут поселиться в пустом пространстве между сваями. Также обшивка и отделка такого основания предотвратят потери тепла в жилище и помогут создать там хороший микроклимат без избыточной влажности.

Наиболее популярные способы закрытия свайно-винтового фундамента:

• создание навесного цоколя;
• создание мелкозаглубленного цоколя ленточного типа.

Для навесного цоколя используют тонкие и не слишком мощные композитные и полимерные материалы, а также древесину. Нагрузка при этом на винтовые сваи оказывается минимальной, а простота и быстрота монтажа в совокупности с дешевизной часто подкупает.

Навесной цоколь, закрывающий фундамент с обвязкой профтрубой.

Любой вид отделки основания на сваях требует обязательного наличия двух вентиляционных отверстий на противоположных стенах дома. Это предотвратит скопление влаги на сваях и ростверке, которые не будут корродировать или гнить (в случае древесины).

Тем не менее, свайный фундамент прослужит дольше при установке мелкозаглубленного ленточного цоколя, который станет лучшей защитой для свайного каркаса, гарантируя его долговечность.

Вариант возведения мелкозаглубленного цоколя для защиты свайного фундамента.

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.

Оформление цоколя декоративным кирпичом.

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.
