Грузовая площадь для сбора нагрузок на фундамент

Как рассчитать нагрузку на фундамент

Слово «собрать» все нагрузки как раз подсказывает,что надо суммировать по весу все,что будет сверху фундамента:

1. вес всех конструкций надземной части: цоколь, стены,крыша, перекрытие, пол,окна,двери
2. масса всего,что будет находиться на перекрытии: оборудования,мебель, люди, с запасом,а то вдруг мебель начнете коллекционировать..
3. вес снега на крыше зимой в самый неблагоприятный есть максимальная снеговая нагрузка

Есть два способа сбора нагрузок:

1. точный
2. укрупненный

Точный расчет возможен тогда,когда у вас есть разработанным чертежам железобетонных конструкций,кирпичной кладки и чертежам деревянных конструкций крыши с раскладкой кровельного материала можно сделать точный расчет.

Если у вас нет проекта,то тогда расчет нагрузок можно посчитать только есть, подобрать вес конструкций приблизительно по тем нормативам,которые существуют в нормативах и учебниках по строительству.

Сбор нагрузок на фундамент

Представьте себе ситуацию, которая иногда встречается в наше время. Приходит человек в строительную компанию и говорит: «Я хочу заказать у вас строительство кирпичного двухэтажного дома с гаражом. Только у меня одно условие. Так как я располагаю небольшим бюджетом, не могли бы вы построить дом без фундамента, его все равно ведь не видно?» Как вы думаете, что ему могут ответить? С вероятностью в 99% ответ будет звучать так: «Извините, но это не возможно, ведь фундамент — это основа любого дома, без которой он просто развалится».

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент.

Данная процедура выполняется согласно СНиП * (СП ) «Актуализированная редакция» [1].

Общая нагрузка на фундамент складывается из следующих нагрузок:

1. Крыша и кровля.

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного «пирога» (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю, вы также можете найти на данном сайте.

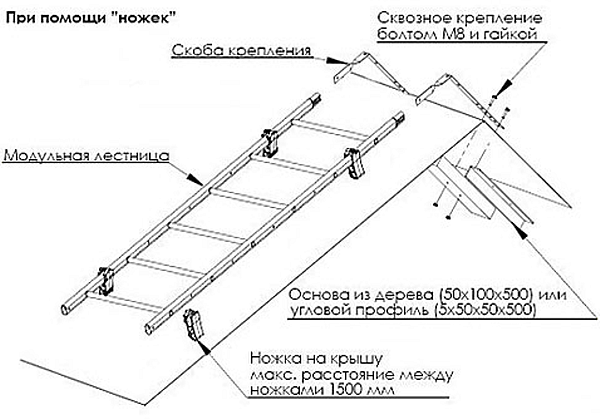

Иногда к этим нагрузкам добавляется временная — вес человека в процессе обслуживания кровли, равная 100 кг/м 2 .

2. Межэтажные перекрытия.

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие.

3. Покрытие.

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения — 70 кг/м 2 .

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), «пирог» пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь — это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м 2 . Потом эта цифра умножается на нагрузку, выраженную в кг/м 2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Расчет нагрузки на фундамент

В строительстве достаточно часто применяется фундамент на забивных сваях, представляющих железобетонные столбы квадратного сечения с заостренным концом длиной от 3 до 25 метров, которые способны выдерживать большой вес, независимо от типа почвы. Сечение варьирует от 150 до 500 мм. Главным показателем прочности конструкции является несущая способность каждой сваи. От этого находим необходимое их количество, частоту установки.

Правильно вычисленная нагрузка на фундамент позволяет:

• рационально использовать участок;
• исключить проседание грунта, деформацию строения;
• использовать различные материалы для возведения объекта.

Проводя расчет нагрузки на фундамент необходимо учитывать способность грунта на площадке выдерживать воздействующий на него вес. Рассчитываются следующие критерии:

• общая нагрузка;
• несущая способность сваи.

На конструкцию действует вес всех элементов здания от основания до кровли, а также грунт, находящийся над подошвой. Это является постоянной нагрузкой. Также действует временная в виде природных явлений и осадков и имеющихся в здании мебели, оборудования, находящихся людей.

Нагрузка на фундамент в зависимости от материалов

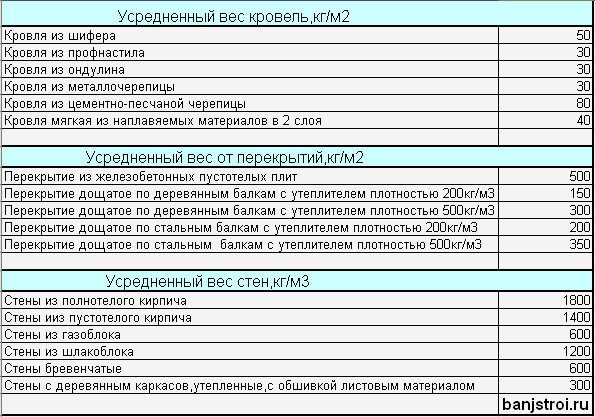

В расчете нагрузок используются усредненные данные удельного веса материалов. Умножая эти величины на объем, получаем необходимый результат.

Стены (в кг/м2)

• кирпичные (1.5 кирпича) 30-50
• рубленые, из бруса 70-100
• ж/б панель 15 см 300-350
• панели каркасные 15 см 30-50

Перекрытия ( в кг/м2)

• чердачные в зависимости от плотности утеплителя 70-200
• цокольные 100-300
• междуэтажные 500

Кровля (в кг/м2)

• шиферная 20-30
• кровельное железо 40-50
• черепичная 65-80
• рубероид на изоляционном слое 3-5

Чтобы определить массу здания, объем стен, перегородок, перекрытий, цокольного этажа, площадь крыши, умножается на удельный вес. Приплюсовываем дополнительные воздействия.

Формулы для расчета нагрузки на фундамент

Для определения воздействия осадков, других явлений используется СНИП. Это касается и определения полезной, куда входит вес мебели, оборудования, находящихся в здании людей. Для жилых домов берется средняя величина 150 кг/м2. Для промышленных, производственных объектов существуют соответствующие разделы СНИП.

При вычислении следует применять коэффициент запаса 1.2.

Используется следующая формула:

P=Pl Pf где P – суммарная нагрузка Pl – от строения Pf – фундамента.

Затем следует рассчитать нагрузку самого фундамента, что является произведением объема и удельной плотности Vф x Q. Vф = SxH (умножаем площадь фундаментной конструкции на его высоту).

Расчет свайной конструкции следует начинать с подсчета общей массы дома исходя из материалов, планируемых для строительства. Подсчитав ее, к ней следует добавить 30% запаса. Зная, что железобетонная свая длиной 4 метра способна выдержать нагрузку в 40 тонн, можно рассчитать, сколько их нужно для строительства дома, согласно имеющимся данным.

Несущую способность сваи находим по формуле 0.7 КФ х (Нс х По х Пс х 0.8 Кус х Нсг х Тсг), где:

Кф – однородность почвы Не , Нет – коэффициенты нижнего и бокового сопротивления грунта По – площадь опоры Пе – периметр сваи Куе – условия работы (к) Тсг – высота грунта

Обязательно учитывается плотность грунта по результатам геодезических исследований. Более простой способ заключается в выкапывании шурфа глубиной 50 сантиметров. Следует выбрать наиболее низкий участок площадки. Насколько слои плотные, определяется визуально.

При достаточно плотной породе применяются сваи длиной 2,5 метра. Если она не плотная, шурф углубляется, достигается плотный слой, по фактической глубине подбирается длина сваи. Согласно полученным результатам, выявляются их несущие характеристики. По расчетным данным можно определить необходимое их количество и параметры.

Правильный подбор основания гарантирует устойчивость строения, исключает деформацию конструкций, так как в противном случае возможно проедание здания и разрушение отдельных конструкций. Особенно это важно, если имеются перепады высот.

В этих случаях подобранная согласно плотности грунта свая подойдет для высоких участков, на заниженные потребуются более длинные, соответствующие разности высот. Данная величина определяется при помощи нивелира. Целесообразно для этой работы привлекать специализированные организации. Также учитываются глубина промерзания грунта и места пролегания грунтовых вод.

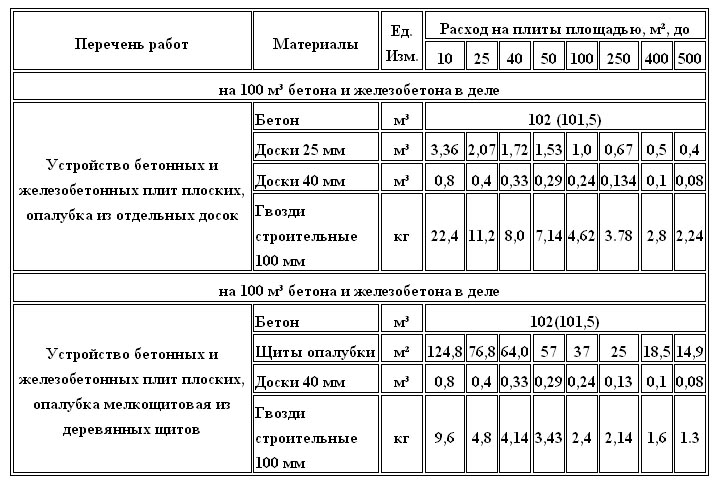

Высчитываем вес и объем необходимого бетона, армирования

Сбор нагрузок на фундамент – это еще не окончательный вес, который нужно знать строителю. При проведении геодезических работ на участке вы получаете специальный паспорт, где указана максимально допустимая нагрузка на почву в этом месте. От этого зависит, какой вид фундамента вы можете делать, ленточный или столбчатый. Для расчета веса на почву нужно знать, насколько тяжелым будет абсолютно все сооружение, включая подземный фундамент и цоколь. Поэтому переходим к вычислению объема и массы бетона.

Наиболее распространенным видом фундамента в умеренной климатической зоне и северных регионах России является ленточный. Под среднестатистическое строение он делается примерно на глубину до 150 сантиметров, не менее, причем цоколь 40-45 сантиметров. В итоге получается, что 190-200 сантиметров у нас бетонное основание, толщина которого 40 см.

Расчитать объем достаточно легко: 32 х 0.4 х 2 (периметр, ширина, глубина) = 25.6 м3. Далее умножаем эту цифры на 2400 кг (это удельный вес железобетонного фундамента с нужным армированием). Получается 61640 кг нагрузка на грунт, фундамент при этом будет иметь отличные физико-механические качества и подойдет для строения в 64 квадратных метра. Это мы получили абсолютную массу подземной части с цоколем над землей, сюда добавляем еще предыдущие расчеты относительно всей наземной части, получится нагрузка на землю под строением. Как рассчитать нагрузку на фундамент мы рассмотрели, теперь можно переходить к высчитыванию его стоимости, что является не менее важным показателем для каждого строителя.

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

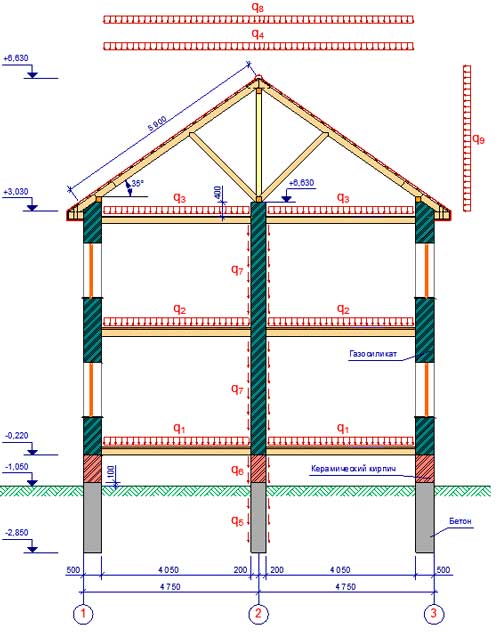

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

• Конструкционные (вес самого дома).
• Эксплуатационные (вес содержимого дома).
• Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

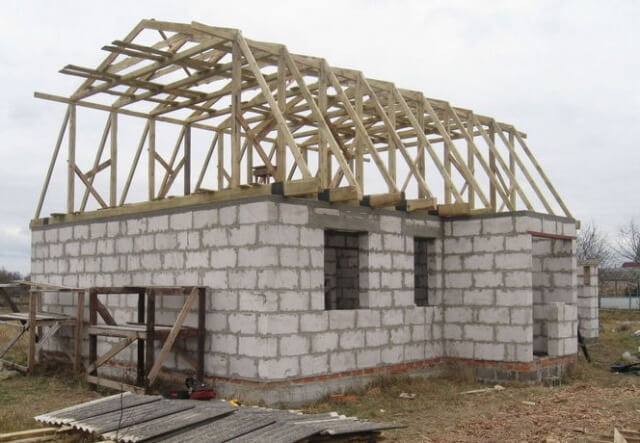

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

Но это только стены. Конструкционную нагрузку перекрытий и кровли следует вычислить отдельно. Вес одного листа 8-волнового шифера равен 26 килограммам, а квадратный метр такого покрытия весит 14 кило. Плотность соснового бруса, расходуемого на каркас кровли равна 550-600 кг/м3.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

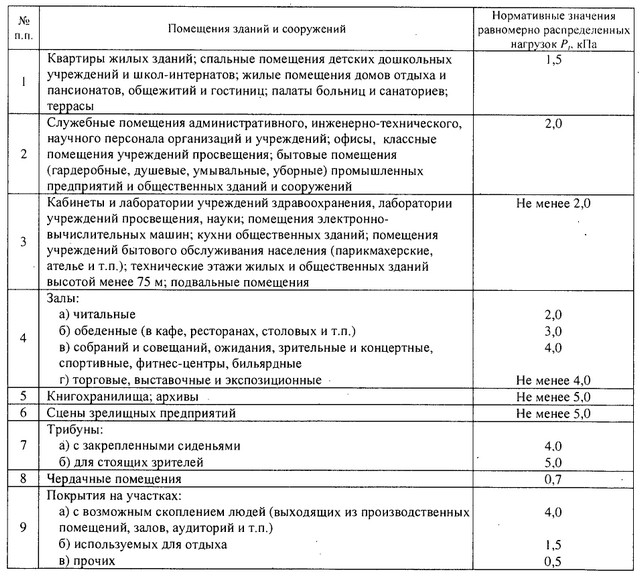

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Общее количество столбов, вычисляется по сбору нагрузок со стороны строения. В нашем случае она равна 44,3 тонны, увеличим этот результат на 50 процентов (коэффициент запаса прочности) и получим 66,45 тонны. На этот вес нужно, как минимум 21 столб.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Выдержит ли такой вес наш грунт? Разумеется, да. Ведь 160 000 см2 грунта (16 м2 подошвы нашего фундамента) с несущей способностью в 2 кг/см2 могут принять 320-тонную нагрузку, а общий вес нашего фундамента и строения – всего 126,45 тонны.

 Формула расчета нагрузки на фундамент

Основной формулой, использующейся для определения значений, является :Н = Нф + Нд.

Где:Н — искомое значение (суммарная нагрузка на фундамент);Нф — нагрузка фундамента;Нд — общая нагрузка от строения (нагрузка дома).

Расчет нагрузки дома на фундамент (Нд)Готовые расчеты специалистов:Каркасные строения, с толщиной стен и изоляции не больше 150 мм — до 50 кг/м2;Стены из красного кирпича толщиной до пятнадцати сантиметров — 270 кг/м2;Бревенчатый сруб и стены из массива дерева — около 100 кг/м2;Железобетонные стены до 15 см толщиной — 350 кг/м2;Перекрытия с использованием железобетонных конструкций — до 500 кг/м2;Перекрытия с использованием деревянных балок и утеплителя с плотностью 200-500 кг на метр кубический от 90 до 300 кг/м2;Кровля из различных материалов может давать от 30 до 50 кг/м? (кровля из рубероида и шифера до 50 кг/м2, листовая сталь до 30 кг и черепица до 80 кг.).

Посчитав площадь элементов строения, не сложно найти искомое временную нагрузку, создаваемую снегом, берут значения от 190 кг/м2 для холодных северных регионов и 50 кг/м2 для южных областей. Нагрузку ветра можно вычислить таким образом:Нв = П х (40 + 15 х Н).

Здесь в формуле:Нв — нагрузка ветра;П — площадь строения;Н — высота дома.

Просуммировав все полученные значения, можно легко определить необходимую величину давления, создаваемую домом в тоннах.

Нагрузка фундамента (Нф)

Нагрузка фундаментаЧтобы произвести расчет нагрузки, создаваемой непосредственно фундаментом, нужно воспользоваться следующей формулой:Нф = Vф х Q.

Здесь:Vф — объем фундамента, полученный путем умножения общей его площади на высоту;Q — плотность материалов, используемых при строительстве, данное значение можно получить из таблиц или других справочных свайных фундаментов тоже справедлива эта формула, с той лишь разницей, что полученный результат нужно умножить на количество свай и добавить вес пояса, если он применяется. Вес пояса можно рассчитать умножением его общего объема на плотность использованных свай в обустройстве фундамента является одним из наиболее приоритетных направлений. Это объясняется тем, что они проникают на глубину гораздо большую, чем промерзание грунта, а значит являются более надежным основанием для любого здания.

Удельные значения нагрузки на грунтЭта величина показывает какое максимальное давление может выдерживать определенная площадь грунта без смещений и проседания. Для разных типов почвы и различных климатических зон удельное давление может быть различным, но в качестве усредненного принимают 2кг/см2.

Подсчитав общую площадь фундамента, которой он контактирует с почвой и умножив его на усредненное удельное давление получим максимально возможную величину нагрузки на грунт.

P.SБригада профессиональных строителей и отделочников, с опытом работы более 15 лет, выполнит ремонт любой сложности , от эконом до класса люкс, в Вашей квартире, доме, офисе, гараже. Как отдельные виды работ, так и полностью “под ключ”.

Если есть вопросы по строительству и ремонту в Новороссийске заходите на наш сайт.

Сбор нагрузок на фундамент. Как рассчитать, примеры

Статья рассказывает, как выполнить сбор нагрузок на фундамент, а также содержит примеры, как рассчитать нагрузки от каркасно-щитового дома с мансардой с размерами в плане 6х9 м.

1. Классификация воздействий на фундамент

Нагрузки на основание бывают постоянные Pd и временные (длительные Pl, кратковременные Pt, особые Ps).

Таблица 1 — Классификация нагрузок

вес частей сооружений, в том числе несущих и ограждающих строительных конструкций.

вес временных перегородок, подливок и подбетонок под оборудование, вес стационарного оборудования, заполняющих его жидкостей, твердых тел и др.

воздействия от людей (животных, оборудования) на перекрытия, от подвижного подъемно-транспортного оборудования, от транспортных средств и климатические (снеговая, ветровая и т.д.).

сейсмическое, взрывное воздействие, воздействие от столкновения транспортных средств с частями сооружения, воздействия, обусловленные пожаром или деформациями основания, сопровождающимися коренным изменением структуры грунта.

Чтобы правильно рассчитать воздействие на фундамент, необходимо выполнить сбор всех нагрузок. В примерах, приведенных в этой статье, учтены те виды воздействия, которые принципиальны при расчете фундамента из винтовых свай для объектов ИЖС.

2. Постоянные нагрузки. Как рассчитать вес частей сооружения?

Чтобы посчитать вес строения, нужно знать только удельный вес материалов и их объемы. Такие данные с легкостью могут предоставить поставщики строительных материалов.

При выполнении расчетов можно также использовать усредненные значения удельного веса конструкций. Для удобства они приведены в таблице 2.

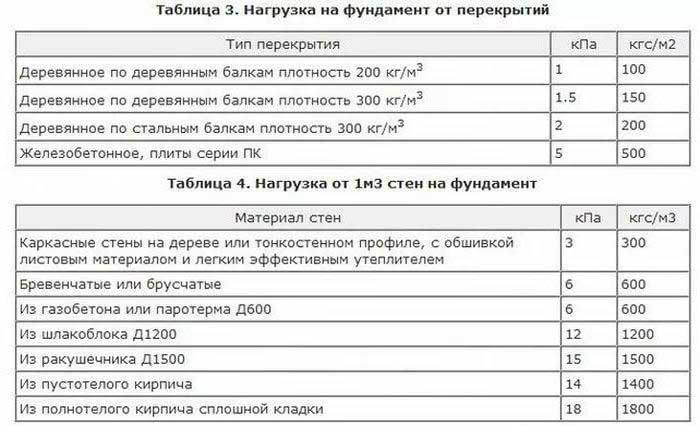

Таблица 2 — Справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м 2 стены

Каркасные стены толщиной 200 мм с утеплителем

Стены из бревен и бруса

Кирпичные стены толщиной 150 мм

Железобетон толщиной 150 мм

Удельный вес 1 м 2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3

Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м 3

Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м 3

Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м 3

Удельный вес 1 м 2 кровли

Кровля из листовой стали

Кровля из шифера

Кровля из гончарное черепицы

Согласно п. 4.2. СП расчетное значение нагрузки определяется как произведение ее нормативного значения на коэффициент надежности по нагрузке (γf) для веса строительных конструкций, соответствующий рассматриваемому предельному состоянию:

Таблица 3 — Таб. 7.1 СП

Конструкции сооружений и вид грунтов

Коэффициент надежности, γf

Бетонные (со средней плотностью свыше 1600 кг/м), железобетонные, каменные, армокаменные, деревянные

Бетонные (со средней плотностью 1600 кг/м, изоляционные, выравнивающие и отделочные слои (плиты, материалы в рулонах, засыпки, стяжки и т.п.), выполняемые:

в заводских условиях

на строительной площадке

В природном залегании

На строительной площадке

Выполним расчеты на примере каркасно-щитового дома с мансардой с размерами в плане 6х9 м:

Чтобы посчитать вес от стен дома необходимо вычислить их периметр. Периметр наружных стен + внутренние стены: Р=47 м, среднюю высоту стен примем h=4,5 м. Тогда вес от конструкции стен будет равен: Р х h х удельный вес материала стен.

47 м х 4,5 м х 70 кг/м 2 = 14 805 кг = 14,8 т.

Далее посчитаем вес крыши. Принимаем, что вес крыши (деревянная стропильная система с покрытием из металлочерепицы) равен 40 кг/м 2 (суммарный вес металлочерепицы, обрешетки, стропилы). Тогда вес крыши будет равен:S крыши х удельный вес 1 м 2 .

92 м 2 х 40 кг/м 2 = 3 680 кг = 3,7 т.

Также необходимо посчитать вес от перекрытий. Принимаем, что вес деревянного пола вместе с утеплителем будет равен 100 кг/м 2 . Тогда вес от перекрытий будет равен:S перекрытия*удельный вес*количество.

54 м 2 х 0,1 т/м 2 х 2 = 10,8 т.

После того как выполнены все необходимые расчеты, полученный вес сооружения умножаем на коэффициент надежности, о котором мы говорили ранее (в расчете для каркасно-щитового дома коэффициент принимаем равным 1,1 – для деревянных конструкций):

29,3 т х 1,1 = 32,2 т

Нагрузка от самого здания составит 32,2 т. Этот вес принят условно, без вычета дверных и оконных проемов.

Рассчитываем нагрузку дома

Для того, чтобы приблизительно рассчитать нагрузку дома, нужно учесть вес стен, перекрытий, крыши, крепежа, теплоизоляции и деталей обшивки. Сюда же относится и временная нагрузка: выпавшего снега, сильного ветра, обстановки дома, бытовой техники и проживающих в нем людей.

Для всех использованных при строительстве материалов существуют таблицы уже рассчитанных значений. Например:

Расчет нагрузки снега можно провести самостоятельно, ориентируясь на средний уровень осадков в предыдущие годы в данной местности. В зависимости от региона – от северного до южного – значение нагрузки на кровлю колеблется от 190 кг/кв.м до 50 кг/кв.м.

Нагрузка ветра во многом зависит от площади дома и его высоты. Берем калькулятор и вычисляем:

Нагрузка ветра = площадь строения х (40 + 15 х высоту строения).

Полученная сумма нагрузки дома переводится в тонны.

Расчет нагрузки на фундамент

Расчет веса каждого элемента производится с учетом параметров строительных материалов, из которых состоят эти элементы:

1. 1 м² кровли с асбоцементными листами весит 50 кг. Соответственно, если площадь рассматриваемой крыши 70 м², то ее вес равен 70 × 50 = 3500 кг = 3,5 т.
2. Вес 1 м² чердачного перекрытия из дерева 150 кг, соответственно общий вес 50 × 150 = 7500кг = 7,5 т.
3. Вес 1 м² бетонного чердачного перекрытия 350 кг, соответственно общий вес 50 × 350 = 17500 кг = 17,5 т.
4. Вес 1 м² межэтажного перекрытия из дерева 200 кг, соответственно общий вес 100 × 200 = 20000кг = 20 т.
5. Вес 1 м² бетонного межэтажного перекрытия 400 кг, соответственно общий вес 100 × 400 = 40000 кг = 40 т.
6. 1 м² внешней стены весит 250 кг. Соответственно, если площадь внешних стен 160 м², то общий вес равен 160 × 250 = 40000 кг = 40 т.
7. 1 м² внутренней стены весит 240 кг. Соответственно, если площадь внутренних силовых стен 50 м², то общий вес равен 50 × 240 = 12000 кг = 12 т.
8. Примерный вес погонного метра ленточного фундамента 1700 кг. Учитывая, что периметр фундамента 34 м, то его общий вес равен 34 × 1700 = 57800 кг = 57,8 т.
9. Вес полезной нагрузки (люди, оборудование, мебель) 26 т.
10. Вес снегового покрова 100 кг / м² кровли. Общий вес равен 50 × 100 = 5000 кг = 5 т. При расчете используется не площадь кровли, а площадь ее проекции (то есть площадь чердачного перекрытия). Также, величину снеговой нагрузки необходимо брать в зависимости от региона проживания.

Таблица определения снеговой нагрузки местности

Карта зон снегового покрова территории Российской Федерации:

Подсчитаем общий вес дома:

• Вес дома с деревянными перекрытиями 171 т.
• Вес дома с бетонными перекрытиями 201 т.

Для определения расчетной нагрузки увеличим общий вес на 30% и получим:

• Вес дома с деревянными перекрытиями 220 т.
• Вес дома с бетонными перекрытиями 260 т.

Теперь, зная тип грунта, можно определить и проанализировать площадь подошвы фундамента.

Важно помнить, что тип и глубина заложения фундамента должны определяться после проведения геологических изысканий. Вы должны четко представлять, какой тип грунта имеется на участке, каков уровень грунтовых вод и какова глубина промерзания грунта.

Таблица допустимого давления на грунт, кг/см²:

Возьмем для примера песок средней крупности с допустимым давлением на грунт 2,5 кг/см² = 25 т/м².

Получаем:

• 220 т / 25 т/м² = 8,8 м² допустимая площадь подошвы фундамента дома с деревянными перекрытиями.
• 260 т / 25 т/м² = 10,4 м² допустимая площадь подошвы фундамента дома с бетонными перекрытиями.

Площадь подошвы = длина фундаментной ленты × ширину ленты.

Зная периметр (длину) фундамента (в нашем случае 34 метра), можно определить минимально допустимую толщину ленты:

8,8 м² / 34 м = 0,26 м = 26 см (для дома с деревянными перекрытиями).

10,4 м² / 34 м = 0,31 м = 31 см (для дома с бетонными перекрытиями).

Допускается, если толщина ленты будет больше рассчитанных значений. Изменение в меньшую сторону недопустимо.

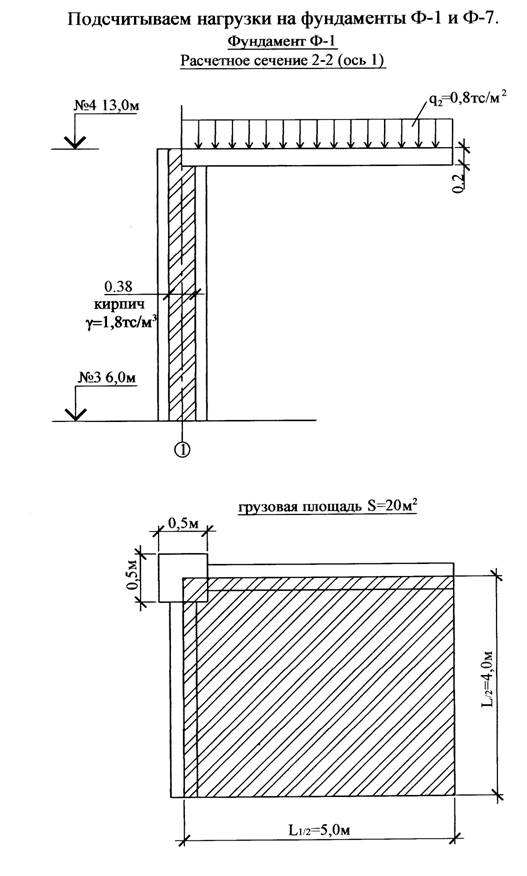

Грузовая площадь для сбора нагрузок на фундамент

Сбор нагрузок разберем на примере. Для расчета ленточного фундамента понадобится собрать нагрузки ото всех конструкций — от крыши до стен.

В чем заключается сбор нагрузки? Начнем с того, что ширина подошвы фундамента непосредственно зависит от величины нагрузки от конструкций. Поэтому первый шаг — это анализ того, сколько типов фундаментных лент мы назначим.

В нашем примере мы рассмотрим двухэтажный дом без подвала с несущими стенами вдоль цифровых осей. На эти стены опираются сборные плиты перекрытия над первым этажом и монолитное перекрытие над вторым этажом, также на них опираются стропила деревянной кровли. Вдоль буквенных осей — самонесущие стены.

Каким образом собирается нагрузка? Если стена самонесущая, то считается просто вес одного погонного метра этой стены (окна и двери условно не учитываем). Если стена является несущей, и на нее опираются перекрытие, конструкции крыши или лестница, то к весу самой стены прибавляется еще и нагрузки от половины пролета перекрытия (крыши).

Площадь, с которой собирается нагрузка называется грузовой площадью. Допустим, расстояние между двумя несущими стенами 4 метра. Нагрузку мы собираем на 1 погонный метр. Одна половина пролета придется на одну стену, вторая — на вторую. Значит, грузовая площадь для каждой стены от этого перекрытия равна 4*1/2 = 2 м 2.

Если на стену опирается перекрытие с двух сторон, то эти две грузовые площади нужно складывать.

На рисунке показана схема дома и грузовые площади для каждой стены.

[attention type=green] Нагрузка на стены по оси «1» и «3» одинаковая, это будет первый тип фундамента. Нагрузка на стену по оси «2» значительно больше, чем на наружные стены (во-первых, в два раза больше нагрузка от перекрытий и крыши, во-вторых, сама стена по оси «2» выше), это будет второй тип фундамента. И третий тип — нагрузка от самонесущих стен по осям «А» и «Б».

После того, как определились с количеством типов фундаментов, определим нагрузки от конструкций.

1. Нагрузка на 1 м 2 перекрытия над первым этажом.

Пример сбора нагрузок на фундамент

Для того чтобы точно рассчитать все нагрузки, которые будут приходиться на фундамент, необходимо располагать точным планом проектировки здания, а также знать, из каких материалов будет строиться здание.

Для того чтобы более наглядно описать процесс сбора нагрузок на фундамент, будет рассмотрен вариант строительства дома с обитаемоей мансандрой, который будет располагаться в Уральском регионе Российской Федерации.

• Одноэтажный дом с обитаемой мансандрой.
• Размер дома составит 10 на 10 метров.
• Высота между перекрытиями (полом и потолком) будет составлять 2,5 метра.
• Наружные стены для дома будут возводиться из газобетонных блоков, толщина которых равна 38 см. Также с наружной стороны здания эти блоки будут покрыты облицовочным пустотелым кирпичом толищной 12 см.
• Внутри дома будет проходить одна несущая стена, ширина которой составит 38 см.
• Над цоколем дома будет располагаться пустое перекрытие из железобетонного материала. Из этого же материала будет обустроено и перекрытие для чердака.
• Крыша будет стропильного типа, а кровля будет выполнена из профнастила.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

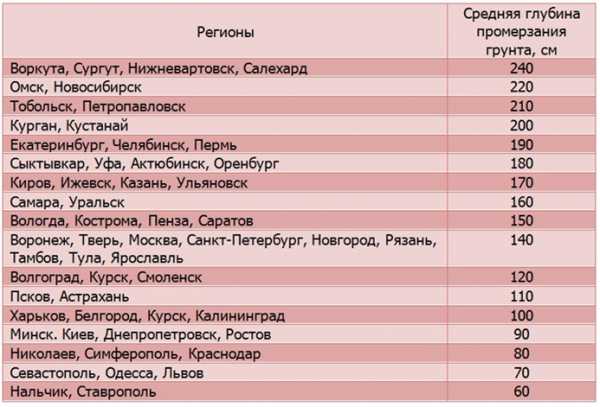

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см². Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Определение несущей способности грунта

Ниже приведена таблица, с помощью которой можно разобраться с несущей способность грунта. Зная, какой тип грунта вы извлекли при пробном бурении, не составит его найти в таблице, и получить больше информации.

Таблица 1: Расчетное сопротивление разных видов грунтов

Корректировка параметров

В некоторых случаях, если изначально планируется строительство из тяжелых материалов, а грунт характеризуется слабой сопротивляемостью, при расчетах получается, что лента фундамента будет слишком широкой.

Ленточный фундамент с шириной более 60 см выходит неоправданно дорогостоящим. В таких случаях проектировщику приходится пересчитывать проект, принимая за основу другие стройматериалы.

Например, вместо кирпичного дома может оказаться целесообразнее строить пенобетонный или каркасный. Сам фундамент иногда рациональнее делать другой конструкции – столбчатым или свайным.

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м. Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м3. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.

Кубатура фундамента рассчитывается исходя из найденных (предполагаемых) размеров ленты: длины, высоты и ширины путем их перемножения
