Виды свайных фундаментов: ГОСТы, классификация свай и типы ростверков

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

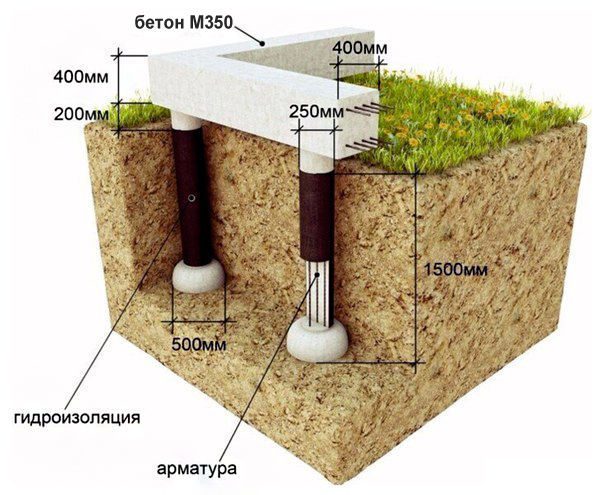

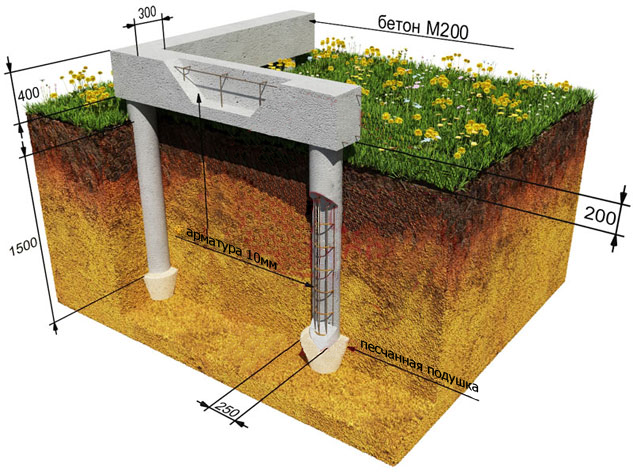

Буронабивной фундамент

    Столбы создаются путём заливки бетона в предварительно пробуренные скважины. Работы по устройству буронабивного фундамента производятся в следующей последовательности:

    1) На основании расчёта производится разметка фундамента на участке.

    2) С помощью ручного (механизированного) бура или специальной буровой машины делаются скважины на 20-30 см ниже глубины промерзания.

     Примечание: в рамках данной статьи мы не рассматриваем мелкозаглубленные столбчатые фундаменты, которые используются практически только для небольших деревянных хозяйственных построек.

    3)   Из обычного рубероида сворачиваются цилиндры (по диаметру скважин) и обматываются скотчем. Они выполняют две роли: во-первых, это несъёмная опалубка для столбов, а во-вторых — их гидроизоляция.

    Если у Вас рубероид с посыпкой, сворачивайте гладкой стороной наружу. Чем хуже грунт при замерзании будет прилипать к поверхности столбов, тем меньшие касательные силы, стремящиеся вытащить столбы зимой из грунта, будут на них действовать.

    4) Цилиндры из рубероида вставляются в скважины. На рисунке выше видно, что до самого основания рубероид не доходит, остаётся около 20 см. Делается это не просто так. Через незакрытую часть сваи при заливке бетона цементное молоко просачивается в грунт и дополнительно связывает его. При этом в зависимости от типа грунта несущая способность столба может увеличиться до 2-х раз. Это увеличение при расчёте не учитывается. Оно дополнительно повышает запас надёжности фундамента. Кроме того столбы лучше заякорятся в земле.

    5) В скважину заливается немного бетона (20-30 см), после небольшой паузы вставляется арматурный каркас, чтобы он под своим весом не опустился до соприкосновения с грунтом. Затем заливается весь столб до верха. Касание арматуры с грунтом не желательно, т.к. это приводит к её более быстрой коррозии.

    Обычно каркас делается из трёх-четырёх прутков рабочей арматуры А-III ∅10-12 мм, обвязанных между собой вспомогательной арматурой Вр-I ∅4-5 мм. Желательно, чтобы арматура находилась от наружной поверхности столба не ближе чем на 5 см.

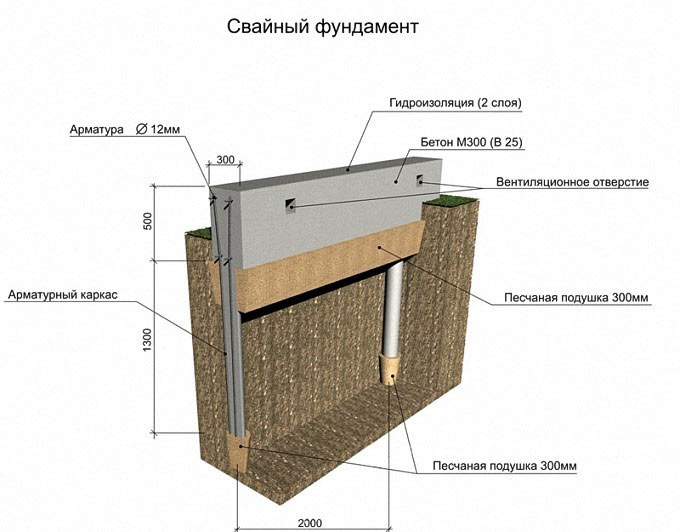

    Если после заливки столбов на них будет сооружаться монолитный ростверк, рабочую арматуру выпускают из столбов на высоту этого ростверка. Если же на столбах будет делаться обвязка из деревянных балок, то для её крепления при заливке бетона в верхнюю часть вкладывается резьбовая шпилька (напр., М16).

    Примечание: столбчатые фундаменты с железобетонным монолитным ростверком описаны в статье «Столбчатый фундамент с ростверком (свайно-ростверковый)».

    При температуре воздуха 15-20ºС нагружать столбчатый фундамент можно начинать уже через 4-5 дней. Связано это с тем, что по прошествии данного периода несущая способность фундамента определяется уже не прочностью столбов, а прочностью грунта под ними. К тому же дать полную расчётную нагрузку на фундамент (стены, перекрытия, крыша, эксплуатационные нагрузки) быстро Вы не сможете. Пока идёт строительство, бетон «дозреет».

   ВАЖНО: Нельзя оставлять столбчатый фундамент не нагруженным на зиму. Касательные силы морозного пучения могут поднять и перекосить столбы, причём все по разному.

Срок службы

Долговечность свайного фундамента зависит от материала, из которого выполнены сваи, а также условий их работы. В большинстве случаев расчетный срок службы такого основания составляет 50-100 лет. Более долговечными являются железобетонные сваи. Металлические и деревянные сваи имеют меньший срок службы и требуют дополнительной обработки. Точный срок службы должен определяться для каждого типа свай и конкретных условий среды. При этом следует учитывать опыт проектирования и строительства в условиях конкретной местности.

Плита: плюсы и минусы

Монолитная железобетонная плита – самый популярный сегодня тип фундамента. Его охотно предлагают строительные компании, его закладывают в рабочую документацию готовых проектов. Почему?

На этот вопрос мы попросили ответить конструктора компании «Проектный Дом» Никиту Вольговича. Вот что он рассказал: «Плитный фундамент – универсальное решение для подавляющего большинства случаев, он подходит для многих грунтов в любом регионе нашей страны. Толщина плиты может быть разной – это зависит от конкретных условий. Создавая типовые проекты, мы вне зависимости от материала стен закладываем плиту толщиной 350 мм. Для некоторых случаев этот запас прочности будет чрезмерным, однако так мы можем гарантировать безопасность практически любого дома, построенного по нашему проекту. Плита – самая прочная и надежная основа здания: благодаря равномерному распределению нагрузки она способна выдерживать большой вес конструкции и менее подвержена разрушению, в частности коррозии, нежели сваи. Такой фундамент может простоять лет 200 при условии правильного его устройства. К тому же у плиты минимальный коэффициент усадки, в отличие от других типов фундамента. И наконец, покоряет ее технологичность: плиту удобно закладывать в проект (уверен, многие конструкторы оценили это еще в студенческие времена) и не менее легко строить, о чем свидетельствует популярность такого основания у строительных компаний».

Достоинства плитного фундамента очевидны. Пожалуй, не меньше этого новичков в строительстве впечатляют затраты на земляные и бетонные работы. Считается, что расходы на фундамент для каменного дома составляет третью часть всего бюджета стройки. Сэкономить тут поможет знание особенностей вашего участка (исследование грунта) и консультация специалиста-конструктора. Возможно, именно в вашем случае толщина плиты может быть меньше и заглубление не требуется, а то и вовсе можно обойтись ленточным фундаментом.

Диаметр свай

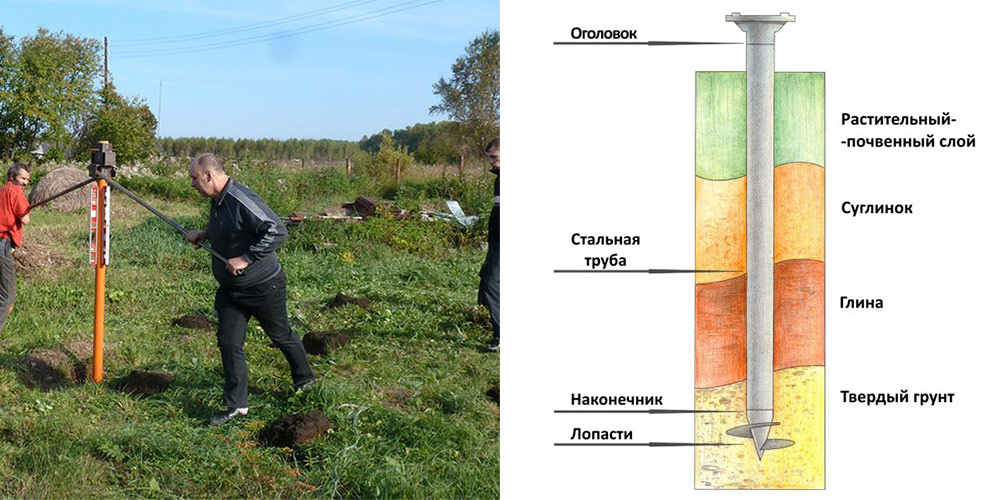

Применяемые в частном строительстве винтовые сваи могут иметь различный диаметр. При выборе диаметра следует учитывать предполагаемый вес на конструкцию и особенности сооружения.

• 108 мм. Такие несущие конструкции применяются в том случае, если требуется строительство двухэтажного и одноэтажного дома небольшого веса из газоблоков. брусов и других нетяжелых материалов;
• 89 мм. Применяются только для одноэтажного строительства, небольших дачных домиков и различных построек хозяйственного назначения;
• 76 мм. Используются для тяжелых заборов, а также деревянных дач и хозяйственных построек;
• 57 мм. Могут применяться только для легких заборов, например, на основе сетки.

Рассчитываемые параметры винтовых свай

Параметры винтовых свай для строительства фундаментного основания рассчитываются исходя из следующих исходных данных:

После того, как вы вычислите максимальную нагрузку, которую может выдержать грунта на вашем участке и максимальную планируемую нагрузку – вам необходимо будет определить число и диаметр винтовых свай, которые с одной стороны должны не сломаться под нагрузкой веса сооружения, а с другой стороны не провалиться в землю.

Число винтовых свай зависит от объема конечной нагрузки

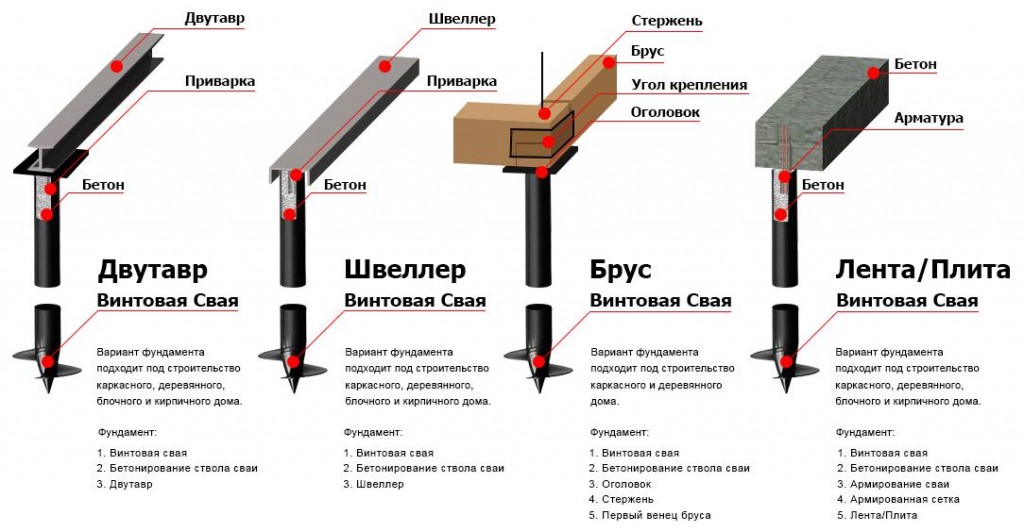

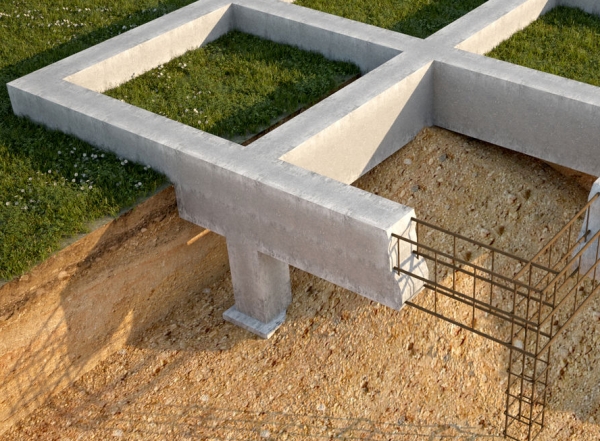

Виды ростверков

Ростверк не является обязательным элементом конструкции. Он соединяет между собой опоры основания, придавая конструкции дополнительную жёсткость. Различают 3 основных вида ростверков:

1. Высокий. Соединительные элементы располагаются над поверхностью земли на расстоянии от 15 см и выше.
2. Повышенный. Ростверк располагает вровень с поверхностью земли или на высоте до 10 см.
3. Заглубленный. Монтаж ростверка проводится ниже уровня поверхности земли.

Деревянный ростверк

По способу сборки различают ростверки:

1. Сборные. Представляют собой сварные стальные балки, которые применяют при строительстве лёгкий построек с небольшим сроком эксплуатации.
2. Сборно-монолитные. Элементы с «замочными» соединениями. Используются для соединения опор оснований многоэтажных домов и промышленных сооружений.
3. Монолитные. Представляют собой единые конструкции, имеющие форму замкнутой или незамкнутой ленты. Применяются при строительстве жилых малоэтажных домов.

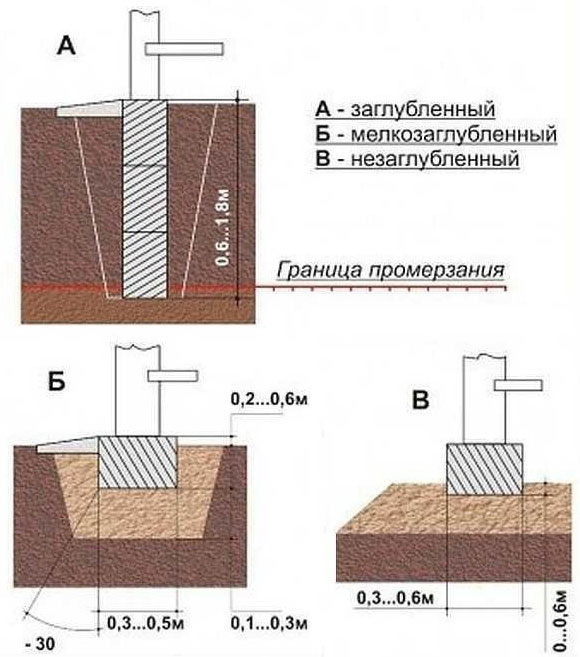

Мелкозаглубленный ленточный фундамент

Давайте разберемся, что такое мелкозаглубленный ленточный фундамент?

Этот фундамент является подвидом ленточного и может быть как монолитным, так и сборным.

Его главное отличие в том, что подошва фундамента располагается выше точки промерзания грунта. Мелкозаглубленная лента монтируется на песчано-гравийную подготовку на глубине всего нескольких десятков сантиметров

Такие фундаменты привлекают своей ценой, которая в разы ниже их собратьев, закопанных на глубину 2х метров. Однако, это обуславливает и его главный недостаток. Если под фундаментом произойдет пучение грунтов, это приведет к нарушению его геометрии и целостности. Та же участь постигнет и стены дома.

Благодаря малой глубине заложения, а также небольшому объему земляных и бетонных работ мелкозаглубленный ленточный фундамент прост и быстр в монтаже. Однако в большинстве случаев поверхностное расположение требует принятия мер против пучения грунта таких как утепление и дренаж. Возможно также устройство такого фундамента с полной заменой пучинистых грунтов под ним на непучинистые до глубины промерзания

Мелкозаглубленный фундамент отлично показывает себя в теплых районах, где грунт не промерзает, либо на непучинистых грунтах (скала, твердые глины, пески). В районах с промерзающим грунтом мелкозаглубленный фундамент требует обязательного водоотвода, а также утепления и наличия утепленной отмостки. Теплоизоляция не дает грунту под подошвой фундамента промерзать и выталкивать его вверх.

Плюсы и минусы мелкозаглубленного ленточного фундамента:

* Низкая стоимость возведения

* Возможность самостоятельного изготовления

* Подходит не для всех видов грунтов, на пучинистых грунтах требует обязательного утепления

* Даже при утеплении грунт под домом, оставленным на зиму без отопления, может промерзнуть и повредить конструкцию

* В большинстве случаев невысокая несущая способность из-за опирания на верхние слабые слои грунта

Мелкозаглубленная лента подойдет для не очень тяжелых домов. Это могут быть одно-двух этажные деревянные или каркасные здания, а также дома из пеноблока, арболита и подобных материалов. Для возведения тяжелых кирпичных зданий с железобетонными перекрытиями этот фундамент подойдет не всегда.

Выводы. На основаниях с хорошей несущей способностью ленточный фундамент подойдет для любого дома. Если грунтовые воды расположены высоко, то фундамент потребует надежной гидроизоляции, а потому обойдется дороже.

Для легких домов дешевле сделать свайный, а не ленточный фундамент. Малозаглубленные фундаменты дешевле, но подходят только для домов с невысокой массой и требуют утепления на пучинистых грунтах. Если нужен дом с подвалом, то лента идеальный вариант.

Быстро рассчитать объем бетона, арматуры и опалубки для заливки мелкозаглубленного ленточного фундамента можно с помощью нашего онлайн калькулятора

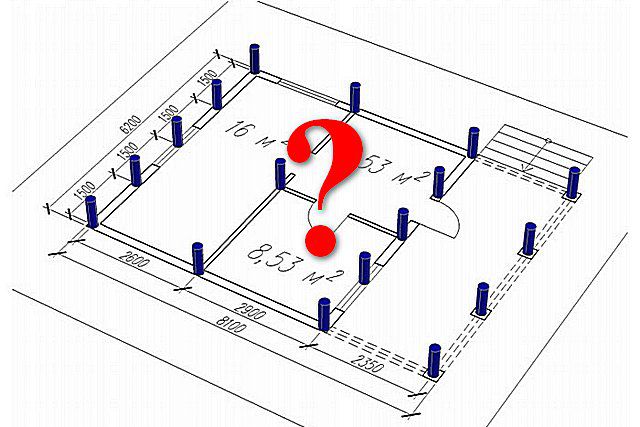

Как вычислить необходимое количество свай?

Для этого в современном строительстве используется простая формула: K=P*k/S, в которой:

• P – общая нагрузка на фундамент;
• k – коэффициент надёжности;
• S – допустимая нагрузка на каждую сваю.

Значение коэффициента k зависит от количества свай:

• 1,75 – до 5 шт.;
• 1,65 – до 10 шт.;
• 1,4 – до 22 шт..

Учитывается также  тип винтовых свай, их габариты и собственный вес. Для более точного расчёта рекомендуется использовать специальные программы «StatPile» или «GeoPile», которые можно найти в сети Интернет. Также в свободном доступе находится руководство к ним и примеры расчёта конкретных фундаментов.

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Какая бывает длина свай и какую выбрать именно мне?

Сваи для строительства фундаментов бывают железобетонные забивные, установка которых происходит забивным методом и винтовые, представляющие цельнометаллическое изделие. Конец железобетонной конструкции имеет заостренную форму, обеспечивающую легкое погружения в почву. Винтовая на конце имеет специальный конус с лопастью (резьбой), благодаря которой происходит ввинчивание. Какая длина свай существует?

Как правило, изделия имеют стандартные размеры, которые составляют:

• Забивные – 3-6 м;
• Винтовые – 2-6 м.

Современные производители охотно идут навстречу заказчикам, поэтому могут изготовить продукцию по индивидуальному заказу самых разнообразных размеров. Перед тем как приступить к созданию проекта следует учесть множество моментов, одним из которых является длина свай. Данные моменты требуют особого внимания. Они непосредственно влияют на будущие эксплуатационные характеристики сооружения. К основным относятся:

• Предполагаемые нагрузки на основание;
• Каким образом должны располагаться металлические конструкции;
• Учесть условия грунта, особенности грунтовых вод на территории проведения строительства.

Главными особенностями, по которым рассчитывается длина свай условно разделены на 5 пунктов:

1. Расположение твердого пласта, несущей способности которого достаточно для будущего сооружения;
2. В зависимости от региона рассчитывается глубина промерзания почвы. Особенно актуально для регионов России с экстремальными температурными условиями;
3. Расчет количества лопастей и места расположения;
4. Высота цоколя (в случае использования для хозяйственных потребностей она должна быть больше для удобного использования);
5. Перепад высот на участке.

Залегание прочного слоя

Где расположен твердый пласт земли, способный выдержать предполагаемую нагрузку? Данный пункт, пожалуй, самый важный. Чтобы фундамент максимально эффективно удерживал здание, нагрузка должна передаваться через лопасть на твердый слой. Для того, чтобы надежно закрепиться следует выбрать правильный размер, диаметр винта. Также необходимо правильно выбрать и конфигурацию лопасти. Чем больше изделие, тем большая вероятность того, что оно может нарушить твердую почву. Во избежание нарушения несущей способности почвы длина сваи, диаметр винта должны соответствовать друг другу.

Как правило, самые твердые пласты находятся ниже уровня промерзания. Это обусловлено тем фактом, что в пределах уровня воздействия низких температур происходит процесс пучения, поэтому несущие способности значительно ниже. Если в регионе нет сильных морозов, соответственно грунт промерзает не глубоко. Следует учитывать и толщину растительного слоя, так как он также становиться причиной сезонного пучения.

Бывают ситуации, когда нужный пласт грунта располагается ниже, чем предполагалось раньше. В таких ситуациях можно использовать другой тип основания или подобрать большую длину свай. Несмотря на стандартные размеры, заказчик может заказать у производителя изготовление различных изделий. Прибегать к подобным методам стоит после проведения комплексной оценки почвенных условий геологического разреза, так как это не выгодно с экономической точки зрения. В случае выполнения полного комплекса инженерно-геологических исследований можно легко определиться с размером, таким образом достичь экономической выгоды.

Часто компании, занимающиеся строительством фундаментов, предлагают заказчикам определить пласт залегания твердой почвы при помощи тестового ввинчивания. Метод нельзя назвать полноценным исследованием грунтов, но для фундамента его вполне достаточно. Для сравнения полноценные исследования стоят не меньше 25 тысяч рублей. Мини-геология — порядка 3 тысяч рублей. Сторонитесь компаний, которые строят фундаменты без вообще каких-либо предварительных исследований.

Размер свай в зависимости от пучения

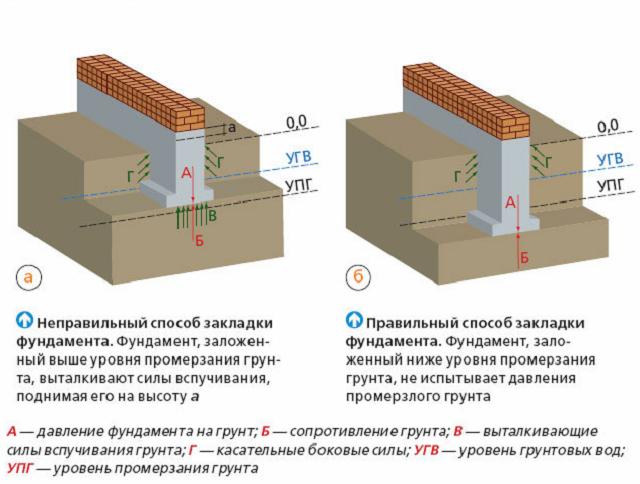

Морозное пучение напрямую влияет на длину свай, которая необходима для крепкого, надежного основания. Верхний слой почвы из-за низких температур, воды – подвергается сильному негативному воздействию, приводящему к высоким боковым, выдергивающим нагрузкам. К пучению приводят неустойчивая глинистая почва, песчаники. Близость грунтовых вод приводит к подвижности, сильно воздействуя на свайное основание. В случае, если длины свай недостаточно, строение может повести или полностью разрушить. Фундамент в такой области может подняться вместе с землей, что приведет к ненадежности.

Глубина винта

Надолго останавливаться на этом пункте не стоит. Главное помнить, что длина сваи должна учитывать факт, чтобы края лопасти (не конусная часть) находились ниже уровня промерзания. Верхняя кромка должна определять глубину заложения.

Расположение участка и монтажное отверстие

Важным параметром в определении самой подходящей длины свай – это участок и место монтажного отверстия. Определенный отрезок спиливается после того, как изделия будут окончательно установлены. Небольшой запас даст возможность подгонят длину свай на усмотрение, предоставляя место для маневра в случае возникновения непредвиденных ситуаций. Фундамент можно будет легко подогнать под проект.

Исходя из вышеперечисленного становиться понятно, что рассчитывается длина свай по следующей схеме:

1. От глубины расположения лопасти. Определяется в зависимости от результатов геотехнических исследований территории участка, земли, уровня промерзания зимой;
2. Возвышенность цокольного этажа;
3. Расположение участка и монтажного отверстия;

Обращайтесь по номерам телефонов и получите подробную информацию от наших специалистов на все интересующие вас вопросы

Глубина фундамента для бани

• тип грунта на участке строительства, его однородность и уровень нахождения грунтовых вод в пластах земли;
• расчетную нагрузку на основание, которая зависит от используемых для строительства материалов (стен и самого фундамента);
• глубину промерзания почвы.

Какая глубина фундамента должна быть под баней

Баня в сравнении с жилым домом меньше и легче, однако без точного определения типа грунта и его несущих свойств правильно высчитать оптимальную глубину фундамента и выбрать наилучший вариант материала для строительства крайне сложно. Поэтому первый шаг – это геологическое исследование участка.

Самыми надежными с точки зрения несущей способности считаются скальные грунты, они не требуют мощных фундаментных конструкций. Здесь подойдет любой тип основания, достаточно выполнить незаглубленный вариант. Однако такие грунты редкое явление, чаще застройщикам приходится иметь дело с другими более сложными видами почвы.

Далее по степени несущей способности стоят гравелистые и крупные пески. Они не подвергаются пучению, не удерживают воду и характеризуются незначительной усадкой, поэтому позволяют возводить мелкозаглубленные фундаменты (30 – 50 см). Если вы планируете свайный или столбчатый тип фундамента, то столбы следует заглубить на 1,5 м.

На пылеватой мелкой песчаной почве фундаментная конструкция подвергается серьезной усадке, возможна даже угроза провала. Чтобы ее исключить и минимизировать усадку, увеличивайте глубину основания до 70 – 100 см.

Самые коварные – глинистые и суглинистые грунты. Главный их недостаток – способность вспучиваться, и серьезную роль в этом играет степень водонасыщенности.

Поэтому заглубление фундамента делают значительным, учитывая отметку промерзания грунта, как основополагающий фактор.

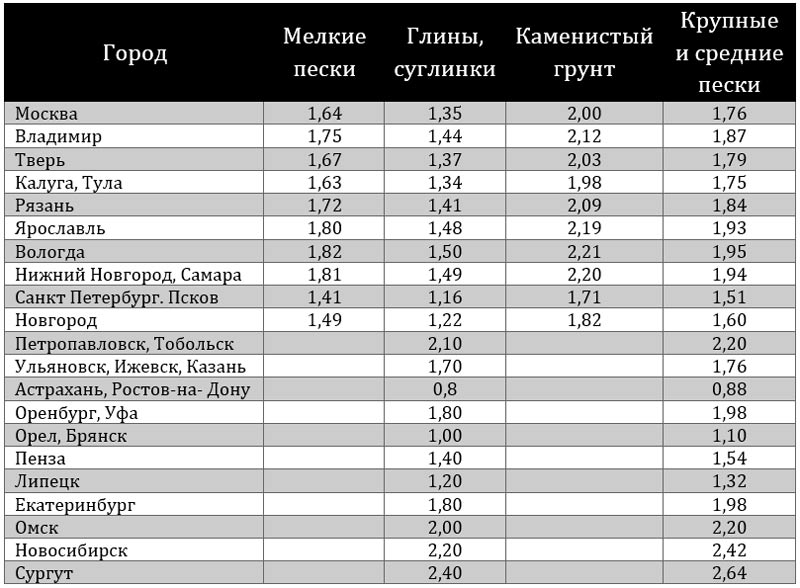

На какую глубину придется копать, если почва промерзает, например, на 1,2 м? Основание закладывайте как минимум на 15 – 20 см глубже расчетного показателя промерзания (параметр зависит от климатической зоны расположения участка застройки).

Влияние грунтовых вод на строительство

Глубинные воды и их уровень залегания еще один серьезный фактор, который влияет на закладку фундаментной основы. По действующим правилам подошва фундамента закладывается выше точки, до уровня которой поднимается вода, и ниже отметки промерзания почвы. Однако если пласт с грунтовыми водами расположен выше уровня промерзания, то выполнить одновременно два этих условия невозможно.

Какой выход? Отвод грунтовых вод и повышение стойкости фундамента за счет вертикальных размеров.

Фундамент и материал для бани

Вторым критерием для расчета величины заглубления является материал для стен. Традиционно для русской бани выбирают бревно, популярен также профилированный брус.

Благодаря волокнистой структуре древесина гибкая, эластичнная, поэтому прекрасно справляется с деформациями. Это позволяет строить деревянные бани на мелкозаглубленных конструкциях основания.

Для сруба или каркасной бани бывает достаточно сделать полуметровую глубину ленточного фундамента.

На неблагоприятных грунтах профессиональные строители рекомендуют другую разновидность мелкозаглубленной конструкции – плавающий фундамент.

Он представляет собою плиту с ребрами жесткости (арматуру закладывают по периметру) и отличается возможностью перемещаться под силами грунта, действующими на основание в период замерзания и размораживания.

Минимальное значение глубины заложения данного фундамента – 40 см.

Однако в классическом исполнении ленточный фундамент при строительстве бани делают на 20-сантиметровой песчаной подушке с 60-сантиметровой основной конструкцией, 40 см из которых залегает в грунте, а 20 см располагаются над поверхностью.

Каменные баньки – тоже не редкость. Если для бани из бревна бывает достаточно мелкозаглубленного фундамента, то для кирпичного строения глубина опорной конструкции варьируется от 1 м до 1,5 м.

  Газо-, пено- и шлакоблоки гораздо легче кирпича, поэтому при строительстве небольшого объекта из блочных материалов погружаться глубоко в землю нет необходимости.

Можно ограничиться ленточным фундаментом высотой от 50 см.

Проанализировав все факторы, влияющие на параметры фундамента и определив оптимальную его глубину, можно смело приступать к строительному процессу. Однако следует учесть, что не только размеры конструкции основания на сто процентов решают проблемы надежности строения, особенно на беспокойных грунтах.

Грамотное выполнение дренажной системы вдоль основания (при высоком уровне грунтовых вод), и современные методы уплотнения почвы вносят свои положительные результаты при строительстве бань.

Столбчатый фундамент

Устройство фундамента данного вида — это распределение опор по периметру дома на расстоянии 2-3м друг от друга. Столбы обвязывают ростверком для объединения в цельную конструкцию, чтоб распределить нагрузку. Затраты на такую конструкцию значительно относительно невелики. Другое достоинство – независимость от неровностей ландшафта, поскольку изменением высоты столбов достигается горизонтальность обвязки. Столбчатые основания могут быть бетонными, кирпичными, каменными или выполненными из плитняка.

Подвиды столбчатого фундамента: монолитный и сборный. Выбор будет зависеть от свойств почвы. Первый являет собой асбестоцементную забетонированную трубу, второй собирается из ФБС-блоков или кирпича, соединенных арматурой и бетонированием стыков.

Плюсом столбчатых фундаментов считается их дешевизна, к минусам относится недоступность монтажа на подвижных грунтовых породах, и склонах, необходимость обустройства цоколя, а также возможность использования исключительно для строений незначительной массы.

Столбчатый фундамент для легких хозпостроек

Так как хозпостройки имею небольшой вес, и не нуждаются в прочной основе, столбчатый фундамент считается для них одним из лучших решений. Плюсами при этом становится скорость монтажа и малая цена.

Столбчатые отдельные фундаменты все за и против

Такие фундаменты, применяемые в основном для малоэтажных домов, могут иногда использоваться и для зданий каркасного типа. Бывает, что они считаются наилучшим решением и для более массивных построек – на выбор влияют характеристики почвы.

Отдельные столбчатые фундаменты располагают по периметру, а также под узловыми точками. Их достоинствами называют:

• низкую стоимость;
• простоту возведения.

К недостаткам относят:

• возможность применения только на прочных однотипных почвах;
• отсутствие перераспределения нагрузки, поскольку столбы между собой не связаны, а соответственно, необходимость верно выбранного размера подошвы для каждого из них;
• требование монтажа дополнительных опор стен.

Необходимая высота фундамента

В соответствии с требованиями ГОСТа высота фундаментной части над землей определена двадцатью сантиметрами, но на практике этот показатель увеличивается в полтора – два раза. Если строительство ведется на глинистых участках, то рекомендуется закладывать высоту до восьмидесяти сантиметров, на песчаной почве достаточно приподнять фундаментную основу на полметра.

Рассчитывая фундаментную высоту под объект, следует принимать во внимание вид запроектированного фундамента.

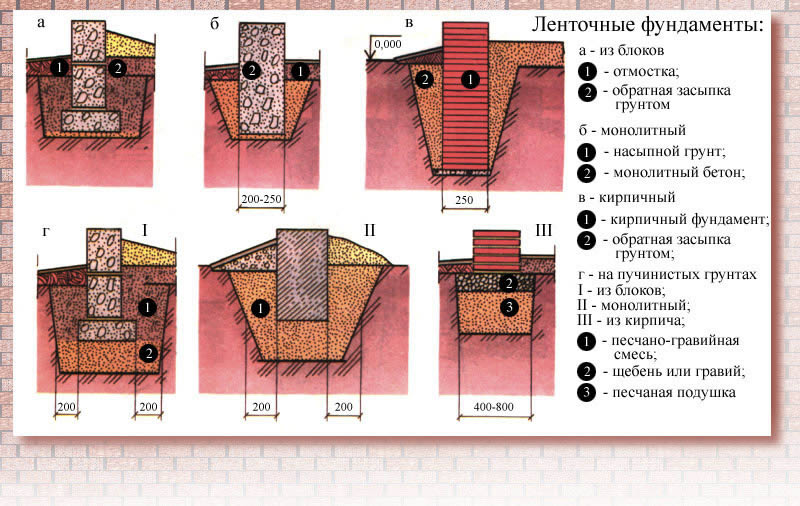

Ленточного

Такая основа представляет собой стенку, равномерно загруженную возводящимися на ней конструкциями. Данный тип фундамента отлично зарекомендовал себя под строительство крупных сооружений, как наиболее выгодный вариант.

Фундаменты ленточного типа бывают монолитными либо сборными, для строительства их используют металл и бетонный раствор. Основания получаются прочными, потому что в их основу закладываются арматурные каркасы.

Если строится многоэтажный объект, то используются арматурные элементы сборного типа, которыми, как правило, является железобетонный плитный материал. Но если строительство предполагается по пучинистому грунтовому составу, то сборное основание возводить опасно, ибо в местах соединений балок от морозных пучений произойдут смещения. В подобных ситуациях следует отдавать предпочтение монолитным фундаментам, внутри которых имеются стальные каркасы.

Для строительства такого типа фундаментной основы существует два способа. В первом случае готовится траншея, стенки которой укрываются рубероидным материалом. После этого на дне устраивается песчано-гравийная подушка и заливается бетонный раствор.

Второй вариант применяется в случае, если планируется устройство подвального помещения. Готовится котлован соответствующих размеров, устанавливается опалубочная система, проводится бетонирование. Высота ленточного фундамента над землей должна составлять минимум тридцать сантиметров. Та часть, которая возвышается над поверхностью почвы, может быть исполнена из кирпичного материала и утеплена снаружи.

От качества строительных работ зависит надежность здания и его эксплуатационный период.

Плитного

А какой высоты должен быть фундамент в виде плиты, если предстоит строить тяжелый объект по слабому почвенному составу или в месте, где грунтовые воды близко подходят к поверхности? Ведь стоит такое основание достаточно дорого, и расчеты на него необходимо выполнить правильно, чтобы знать, сколько арматуры и бетонного раствора потребуется для строительства.

Разговаривая о плитном основании, мы подразумеваем под его высотой толщину самой плиты. Рассчитать это значение можно самостоятельно или с помощью специальной программы. В большинстве случаев высота над землей плитного фундамента составит тридцать сантиметров. Можно сделать его более тонким, но придется усилить армирующий каркас.

До укладки фундаментной основы на площадку с близким нахождением грунтовой воды, придется предварительно устраивать гидроизоляцию. С этой целью раньше насыпали подушку из песка и щебня, и все заливали битумом. Теперь же по подушке устраивают слой из рубероидного материала, надежно проклеивая его стыковочные места.

Свайного

В строительной сфере достаточно часто применяются винтовые свайные опоры. Их можно монтировать при любых погодных условиях. Конструкция отличается прочностью, способна выдерживать значительные нагрузочные воздействия, на качественные характеристики грунтового состава абсолютно не реагирует. Установка опорных свай не требует больших усилий и много времени.

Теперь разберемся, какая должна быть высота фундамента над землей. Как правило, для строительства деревянного дома устанавливают опоры, высота которых составляет два с половиной метра.

Используя свайные столбы, следует принимать во внимание многочисленные факторы, влияющие на стоимость и качество установки. Это значит, что предварительные расчеты необходимо поручать опытным специалистам.

Грубейшей ошибкой считается вывинчивание опор, чтобы отрегулировать высоту свайного фундамента над землей. Особенность заключается в том, что способность свайной опоры переносить нагрузки достигается за счет ее завинчивания в грунт. Вывинченная свая оставляет под собой слой рыхлой почвы и от воздействия нагрузки может просесть.

Очередное ошибочное решение – ввинчивать сваи в предварительно подготовленные для иных целей ямы.

Чтобы обеспечивалась достаточная способность переносить нагрузки, сваю следует заглублять в основной грунтовый состав на шестьдесят – восемьдесят сантиметров. Данное значение является условным и зависит от определенных условий. Если вам потребуется установить сваю высотой в два с половиной метра, то ввинчивать ее в грунт придется минимум на полтора метра. Когда верхние почвенные слои отличаются нестабильностью, их следует пройти полностью, уперев сваю в плотную землю.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

• Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

• Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
• Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.
