Cтолбчатый фундамент своими руками пошаговая инструкция

Как происходит строительство ленточного фундамента столбчатого типа

Столбчато ленточный фундамент своими руками пошаговая инструкция. Строительство любого дома начинается с заливки фундамента, но стоит отметить, что этот процесс имеет несколько разновидностей. Если говорить о частном домостроении, то здесь стоит выделить столбчато-ленточный фундамент, который имеет большее число преимуществ перед другими типами фундаментов.

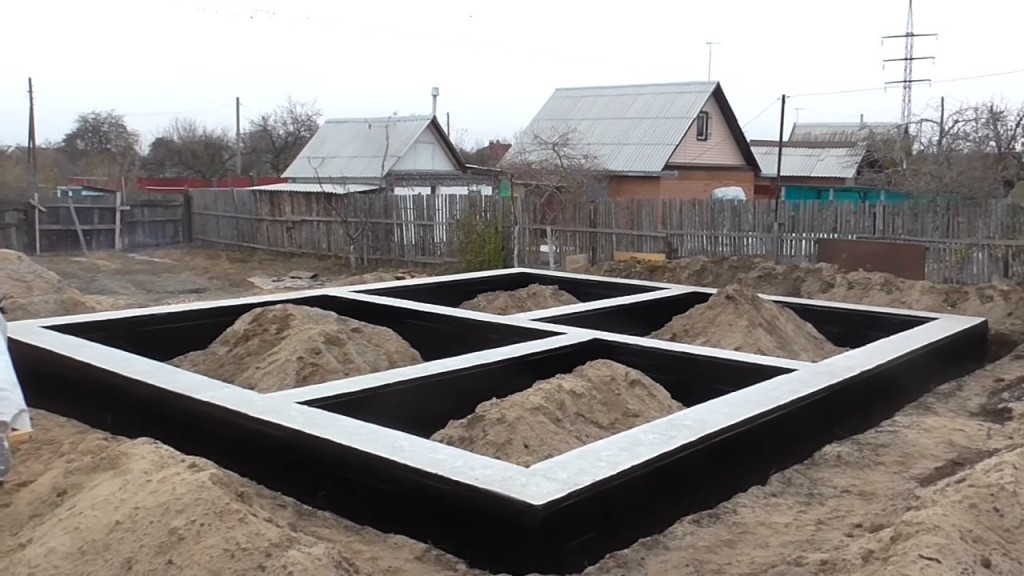

Ленточный фундамент

Стоит отметить, что такая процедура, в первую очередь, обойдется значительно дешевле, но при этом его глубина достаточно велика, что позволяет сохранить строение не на один десяток лет.

Ленточный.

Удобен, когда дом имеет более одного этажа или стены и перекрытия будут достаточно тяжелыми. Актуален ленточный фундамент и для построек, предполагающих дополнительное размещение гаража под землей, подвальных помещений или погреба. Закладывается он по общему периметру дома, соответственно, расхода строительного материала будет больше, а работы по вырыванию траншеи будут длиться дольше.

Основу для такого фундамента составляют фундаментные плиты, на которые укладываются ленты, которые, в свою очередь, принимают всю нагрузку от несущих конструкций дома. Если ленточный фундамент представлен в виде монолитной плиты, то в процессе работ используется также и опалубка.

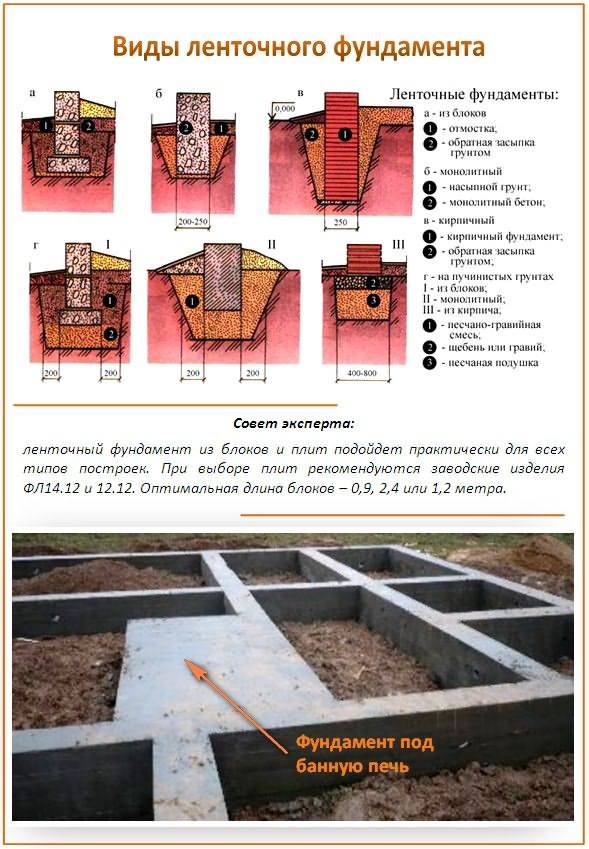

Среди ленточных различают сборные, бутобетонные, монолитные, кирпичные и железобетонные фундаменты.

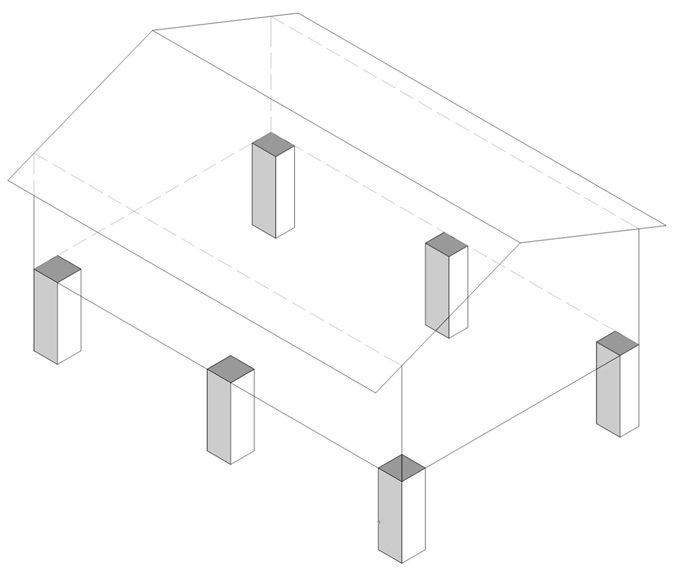

Чертеж и разметка на местности столбчатого фундамента своими руками: инструкция

Для простоты статьи, приведу схему разметки, справедливую для столбов из самых разных материалов, хоть из дерева. Как показывает опыт ведения этого сайта, большая половина людей сможет сделать такую схему в программе sketchup. Это будет ваш чертеж. При желании вы можете сделать чертеж в любой 2d программе, кто-то даже может опробовать Excel, хотя это и совсем не профессионально. А если совсем не получается пользоваться строительными программами — не мудрите и сделайте чертеж от руки, пусть даже эскизный, главной примите понятный для вас масштаб.

Ниже так, лирическое отступление.

Теперь оси нужно вывести на местности. Вообще, рекомендую просмотреть талантливый видеоурок о правильной разметке столбчатого фундамента.

Краткое описание и область применения

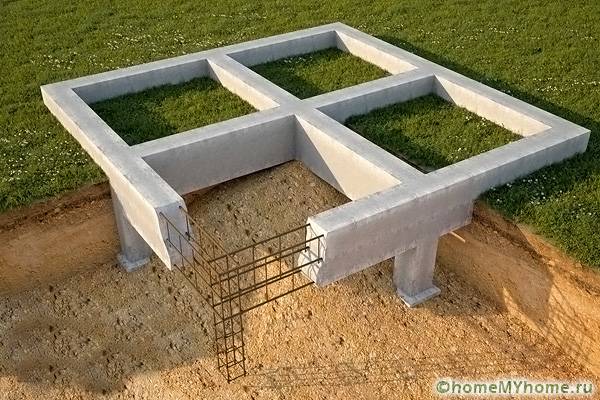

Столбчато-ленточный фундамент представляет собой комбинацию из округлых или прямоугольных опор, расположенных отдельно друг от друга по периметру строительной площадки, углубленных ниже уровня промерзания земли на 1-3 м. Между собой они закреплены лентой.

Такое основание применяется для строительства легких сооружений, одно- и двухэтажных домов из бруса, а также деревянных, каркасных и сип-панелей.

Это отличный вариант для укрепления конструкций на неустойчивых пучинистых грунтах, именно на:

• глинистых почвах;
• мелко-песчаных;
• болотистых;
• торфяных.

Также комбинированный столбчатый-ленточный фундамент подходит для строительства террас, бань, хозяйственных построек на участках с сильными перепадами высоты.

Нюансы и отличия строительства фундамента под каркасный дом и баню

Под легковесные сооружения: баню, сарай и прочие хозяйственные постройки одинаково хорошо подходит мелкозаглубленный свайный фундамент, в силу малого давления на грунт. Допускается не проводить армирование опор, без подготовки бетонной подушки.

Основание, сделанное из блоков, не допускается использовать для массивных тяжеловесных построек, в особенности при многоэтажном строительстве. Он не требует дополнительной гидроизоляции, поэтому идеально подойдет для бани и хозблоков. Фундамент для каркасного дома предпочтительнее изготовить с применением труб из асбеста или металла с обязательным армированием и приготовлением бетонной подушки.

Последнее время популярным стал столбчато-ленточный вариант, где столбы пошагово заглубляются ниже уровня промерзания грунта, сверху соединяются незаглубленным ленточным основанием. Такую конструкцию довольно сложно выполнить самостоятельно. Понадобится дополнительная рабочая сила и спецтехника для заливки раствора под руководством профессионалов.

Главное отличие столбчато-ленточного в смешении и пошаговом возведении двух типов фундамента. Скважины под опоры прокладываются с помощью специального бура. Обязательно производится укрепление стальной арматурой. Каждый столб такого основания в готовом виде способен выдерживать нагрузку до 10 тонн. Далее поверх монтируется ленточный фундамент. Вся конструкция пригодна к использованию только после полного высыхания раствора, а значит не ранее, чем через 28 – 30 дней.

Общие рекомендации и распространенные ошибки

Первоначально по инструкции обустройства столбчатого основания своими руками необходимо сделать грамотный расчет. Для этого Интернет располагает массой доступных к использованию программ. Но предварительно придется определить ряд показателей, таких как:

Если производится строительство на пучинистых почвах, то во избежание деформации в зимний период постройку необходимо ввести в эксплуатацию в течение одного сезона. Таким образом, возведение правильно начинать весной после полного оттаивания грунта, а само строительство выпадает на лето или начало осени. Все работы должны проводиться в сжатые сроки и в сухую погоду. Грунт должен оставаться сухим, не допуская попадания воды в траншею.

С учетом всех вышеперечисленных показателей составляется проект будущего основания с указанием всех размеров и схемой расположения столбов. Важно: расстояние опор друг от друга должно быть не более 2 метров.

Часто встречающаяся ошибка застройщиков – неравномерность проседания. Такое случается, если произведен неточный расчет глубины заливки, имеются отличия по величине опорных заглублений фундамента, неодинаково распределена нагрузка на опоры. Для предотвращения подобных проблем требуется сделать грамотные расчетные вычисления планомерной нагрузки на столбы.

Использование низкокачественных материалов — песок с примесью глины, низкопробный цемент — также приводит к снижению надежности и прочности основания, проблемам в эксплуатации. Стоит обращать внимание и на срок годности используемого сырья. К примеру, цемент при длительном хранении снижает свои потребительские качества на 30 – 50 %.

Из чего делать столбы?

Прежде чем приступать к самостоятельному обустройству столбчато-ленточного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.

Деревянные опоры

Деревянные опоры

Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.

Оптимальный диаметр деревянных столбов – 150-200 см.

Прежде чем заглублять столбы из рассматриваемого материала в грунт, их обязательно нужно обработать антисептической и антипиренной пропиткой. Благодаря такой обработке будет существенно повышена устойчивость материала к гниению, поражению вредителями и возгоранию.

Для гидроизоляции древесины оптимально подходят мастики на основе битума.

Деревянные опоры

Кирпичные опоры

Для обустройства столбчато-ленточной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленные столбчатые фундаменты.

Кирпичные опоры

Профессионалы рекомендуют обустраивать кирпичные опоры шириной порядка 40-50 см.

Бетонные опоры

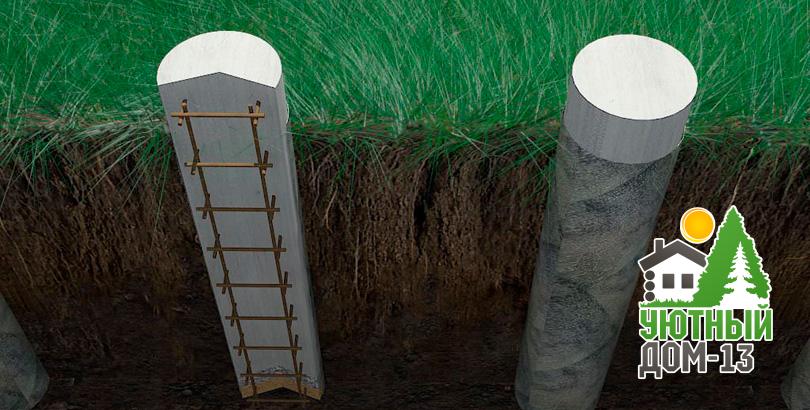

Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

Бетонные опоры

Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.

Важно, чтобы ширина столбов составляла не меньше 40 см.

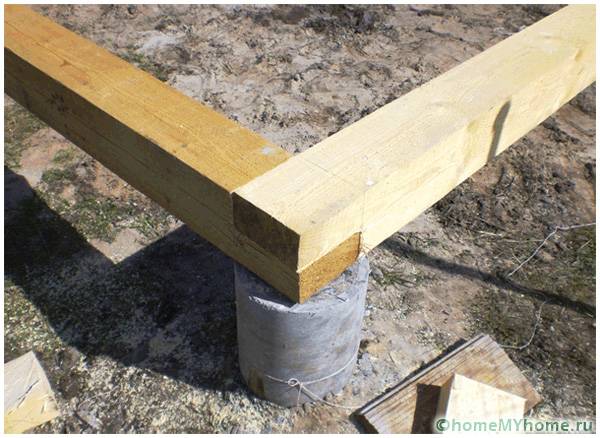

Трубчатое основание

Трубчатое основание

Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.

Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Разновидности по степени заглубленности

Выбор глубины погружения основания определяется структурой грунта и степенью изменения его параметров под влиянием погодных условий.

По степени заглубленности в землю столбчатые фундаменты подразделяются на следующие категории:

• Незаглубленные. Опускаются на уровень 30-50% от точки замерзания грунта. Применяются в плотных почвах и на каменистых поверхностях с минимальным коэффициентом пучения земли при замерзании.
• Малозаглубленные. Заглубляются на 70% от уровня замерзания. Используются на грунтах степень пучения которых не превышает 3 %.
• Заглубленные. Обустраиваются на влажных и неустойчивых почвах на глубине больше уровня промерзания.

Для определения типа грунта могут потребоваться геологические исследования. Данные об уровне промерзания можно получить в местных органах власти и учета.

Область применения

Как уже говорилось, столбчатый фундамент называют еще столбовой или на столбах) нормально себя ведет на грунтах с нормальной несущей способностью. На сыпучих песках, торфяниках и других нестабильных основаниях они не применяются. Основные его особенности — невозможно организовать подвал и продуваемый промежуток между уровнем грунта и черновым полом. Их тоже надо иметь в виду при выборе.

Подходят они для следующих случаев:

• под дома из легких материалов — деревянные, каркасные, щитовые;
• под тяжелые стены если требуется закопать фундамент глубже чем на 1,8-2 метра и ленточный становится очень дорогим;
• на сильно пучинистых грунтах — на столбы действует меньшие силы, чем на ленту.

  Один из столбчатых фундаментов — вид снизу

В то же время есть ряд ситуаций (кроме слабых грунтов), когда фундаменты на столбах использовать не рекомендуют:

• при большом перепаде высот на участке застройки — более 2 м;
• при сложной геологии с возможным смещением пластов.

В остальных случаях их можно использовать.

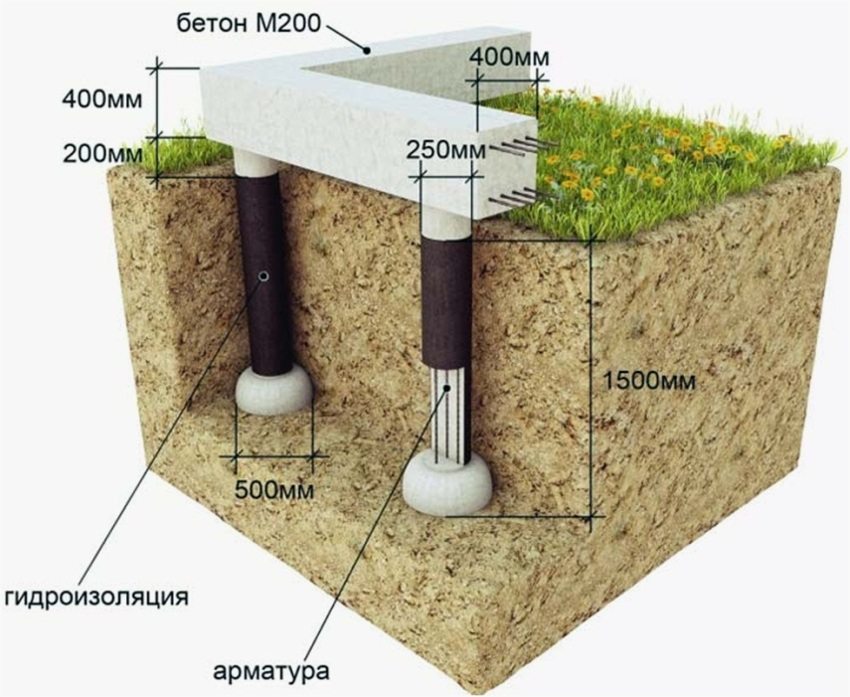

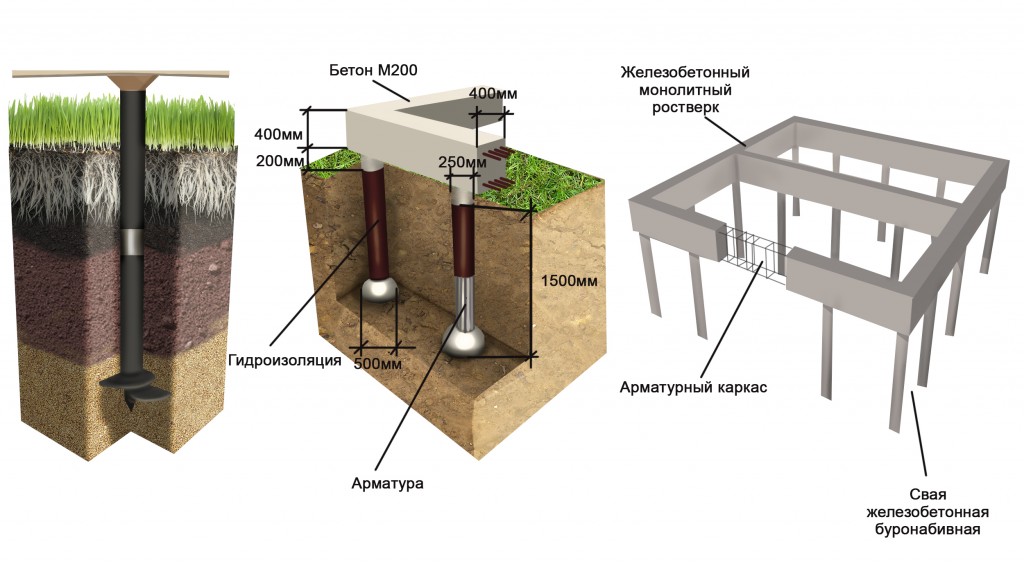

Возведение столбчато ленточного фундамента

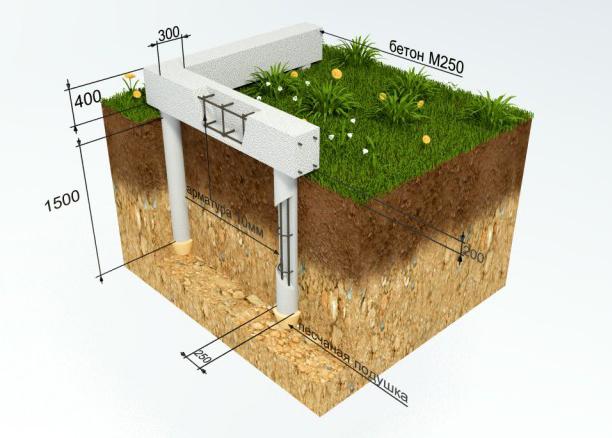

Столбчато ленточный фундамент – это разновидность столбчатого фундамента, объединенного в единую систему железобетонной перемычкой- ­ростверком. Создание подобного типа фундамента может понадобиться:

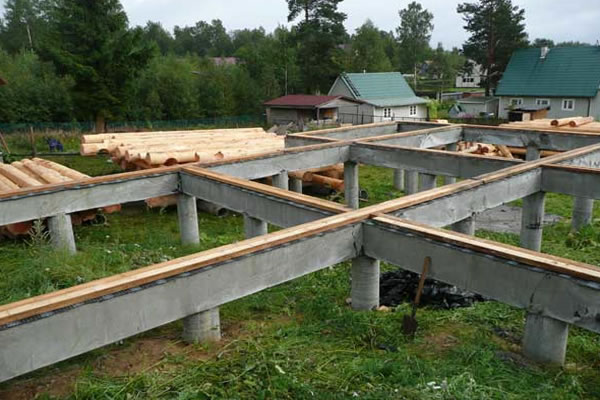

Устройство ростверка.

• как опора для кладки пеноблоков, кирпича и других мелких стеновых изделий;
• как единый каркас при отсутствии в стенах достаточной жесткости (стены из щитов, бревен);
• для создания забирки для подпола, не подверженной влиянию влаги, предохраняющей подпол от пыли и грязи.

Столбчато ленточный фундамент ничем не отличается от столбчатого, в котором функцию ростверка осуществляет стена дома. Между лентой, соединяющей столбчатую часть фундамента, и почвой необходим зазор не менее 10 см, во избежание вредоносного действия пучинистой почвы, стремящейся поднять конструкцию.

Возводя столбчато ленточный фундамент, некоторые владельцы засыпают зазор между грунтом и ростверком песком, мотивируя свои действия тем, что песок непучинистый, следовательно, лента не будет подвержена действию замерзшего грунта. Это мнение ошибочно. Песчаная подсыпка будет действовать как подкладка для пучинистой почвы и поможет деформирующему воздействию.

При помощи песка пучинистый грунт оторвет ленту от опоры или поднимет ее вместе с ней. Тогда столбчато ленточный фундамент превратится в незаглубленный и будет работать так, как свойственно последнему, поднимая стену под воздействием почвы. Зазор под стеной обязателен, а скрыт он может быть отмосткой.

Протяженная стена (стена склада) может иметь ростверк, опущенный на грунт. В таком случае лента столбчато ленточного фундамента будет действовать как незаглубленный, поднимая и опуская стену, а сваи будут препятствовать ее падению. Но тогда нужна конструкция опор, позволяющая им двигаться как поршень. Они должны:

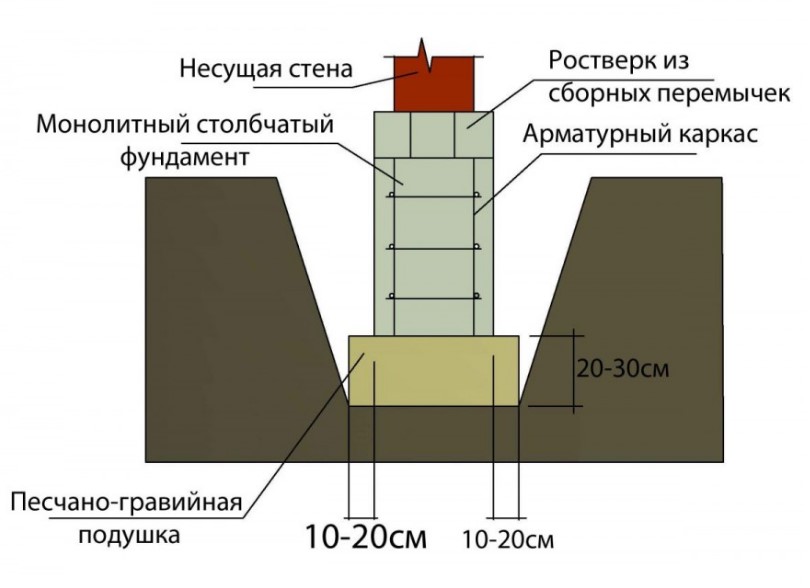

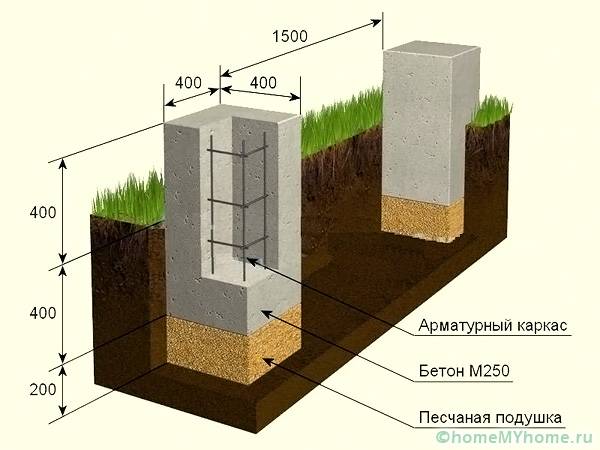

Схема бетонирования столбов с арматурным каркасом.

• иметь ровную боковую поверхность;
• не расширяться книзу;
• быть жестко связанными с ростверком;
• иметь гидроизоляцию.

В этом случае обеспечивается надежность и безопасность здания на многие годы.

Используемые инструменты:

• бетономешалка;
• уровень;
• отвес;
• шнур;
• емкости под бетон или раствор;
• кирочка;
• молоток;
• нивелир;
• ножовка.

Для работы с арматурой и для изготовления опалубки может быть использована болгарка. Сварочный аппарат необходим при изготовлении жесткого армированного каркаса.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

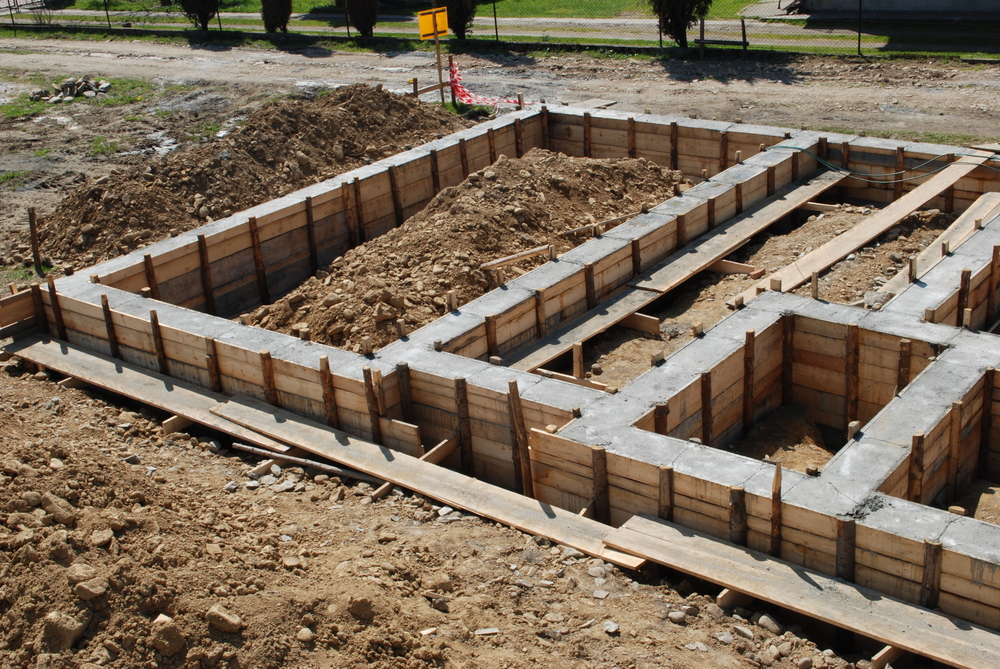

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас. В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Инструмент и оборудование для возведения ленточного фундамента

Если строительство будет вестись своими силами, необходимо приобрести необходимый инструмент. Потребуются лопаты, ведра, молоток, дрель или перфоратор, строительный уровень, рулетка, веревка, гвозди и саморезы, расходы на приобретение которых не столь существенны, по сравнению со стоимостью фундамента. Значительно более затратными выглядят расходы на приобретение бетономешалки, глубинного вибратора для бетона, генератора для подачи электричества, если на участке не имеется магистральной ветки. Но расходы можно снизить, если взять оборудование в аренду.

Преимущества и недостатки фундамента на столбах

Список достоинств столбчатого фундамента довольно обширен, в нем числятся:

Отсутствие потребности в грузоподъемной спецтехнике;

Возможность устройства свайного поля на склонах;

Высокая скорость возведения;

Отсутствие необходимости в подготовительном выравнивании стройплощадки;

Простота технологии, позволяющая сделать его самостоятельно;

Превосходная устойчивость столбов к пучению;

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Среди недостатков фундаментов на столбах для домов за городом числятся:

Малая устойчивость опор к боковым нагрузкам;

Ограничения по грунтам (для болотистых участков выбирать не стоит).

Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);

Невозможность устройства подвала.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

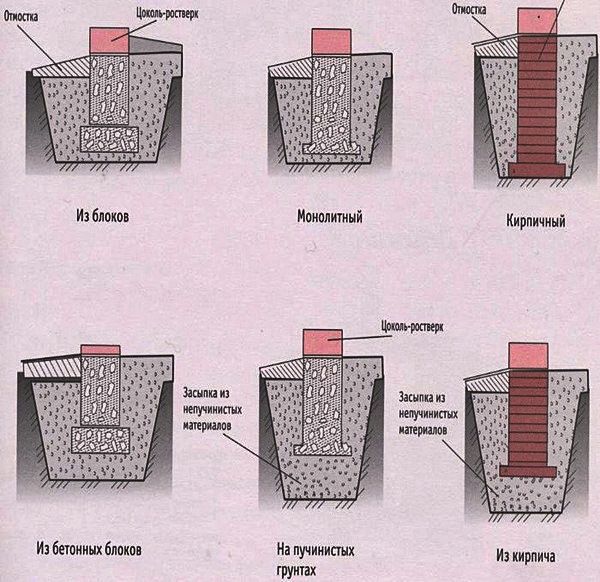

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

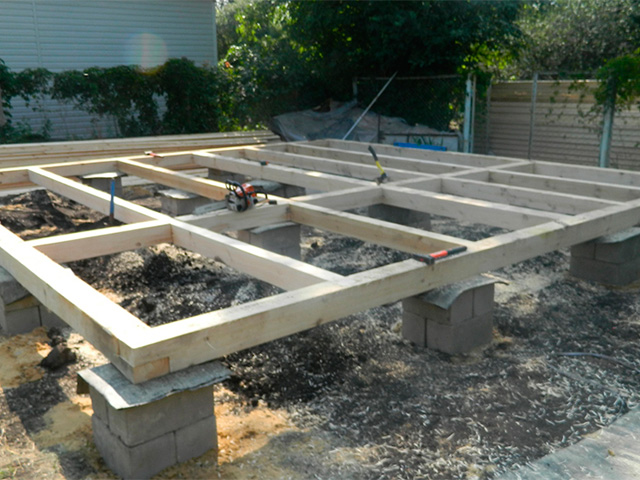

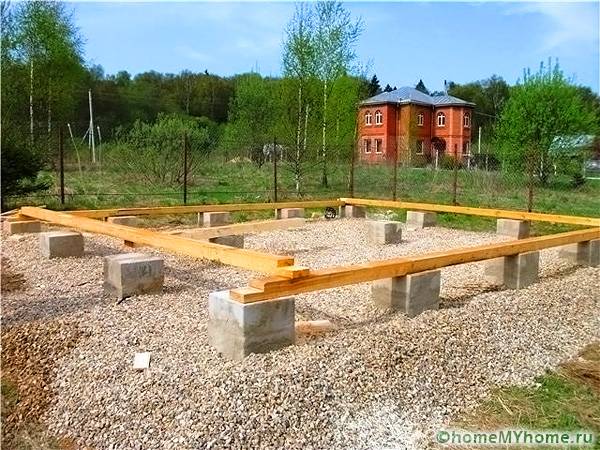

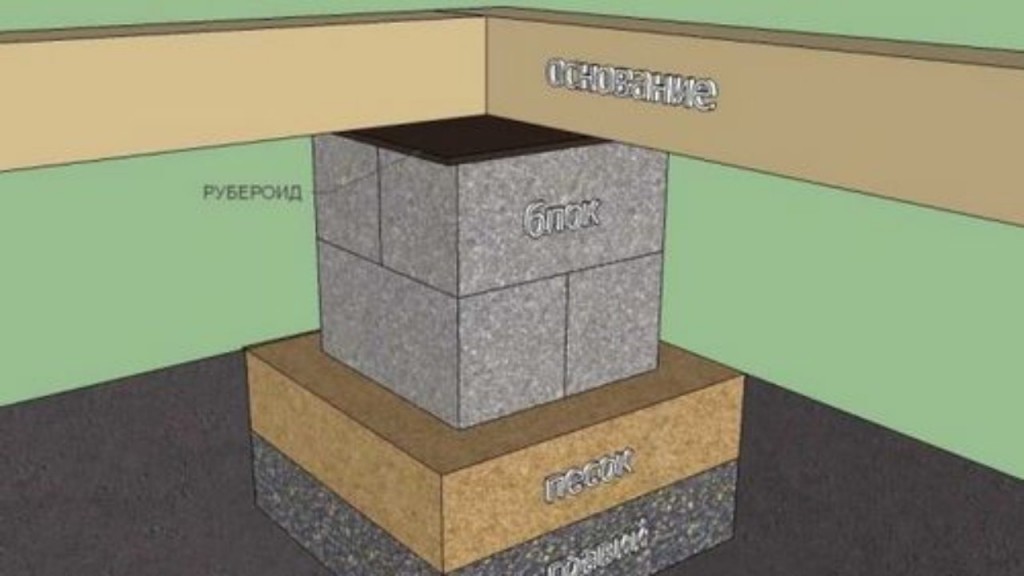

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Кладку камней надо проводить с перевязью не только по вертикали, но и по горизонтали.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом). Важно – выставить трубы между собой по горизонту.

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.
2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

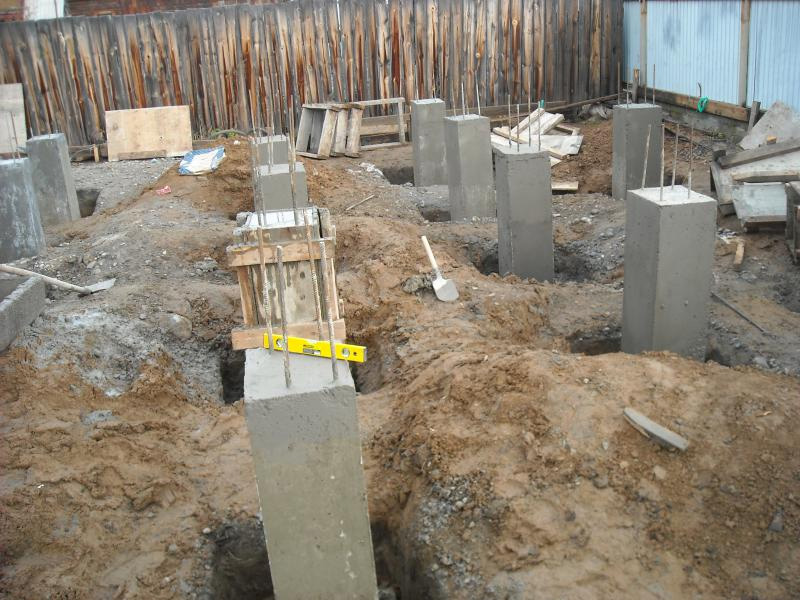

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Подготовительный этап

Обустройство столбчато-ленточного фундамента своими руками включает подготовительный и основной этапы.

Создание проекта

Создание чертежей — важный этап строительного процесса. Работа начинается с определения характеристик грунта. Проект будет содержать информацию о выдерживаемых столбами нагрузках, размере и количестве свай. Фундаменты бывают заглубленными и мелкозаглубленными. Во втором случае столбы вбивают в землю на 0,5 м, в первом — до уровня промерзания грунта.

Выбор технологии зависит от характеристик местности — подвижности почвы, уровня грунтовых вод. Учитывают и особенности строящегося дома.

Подготовка участка

На этой стадии участок освобождают от крупного мусора и остатков разрушенных построек. После этого снимают слой плодородной почвы. При строительстве на глинистых почвах производится засыпка песка, который уплотняется и выравнивается.

Разметка участка

При выполнении подготовительных работ используют деревянные колышки и веревку. Нити натягивают на расстоянии, совпадающем с шириной ленты. Нужно следить за пересечением нитей в местах соединения стен. Углы должны составлять 90°. Разметку выполняют по местам пересечения несущих и вспомогательных стен. Сваи устанавливают и в зонах, испытывающих повышенные нагрузки.

Создание траншеи и углублений под столбы

На месте обустройства ленточного фундамента со столбами выкапывают траншею глубиной 40 см. Ширина должна превышать высоту на 7-10 см.

В областях, подвергающихся высоким нагрузкам, делают углубления для опор. Диаметр определяют с учетом нагрузки на основание. Чем выше этот показатель, тем большее сечение должны иметь столбы. Для создания каналов используют бур. При обустройстве длинных углублений применяют шнек.

Столбчатый фундамент своими руками: пошаговая инструкция

Определив глубину и расстояние между столбами, приступайте к земельным работам. Размер каждой ямы должен быть в 2 раза больше размера опорной плиты. Глубина равна заглублению основания.

Разметка и копка ям под столбчатый фундамент

Выкопав яму, уплотните ее дно с помощью ручной, электрической или бензиновой трамбовки.

Бензиновая трамбовка

Насыпьте песок (толщина слоя 7 см) и уплотните его трамбовкой.

Песчаная подушка

Насыпьте один на один три слоя щебня. Снизу фракция 40–50 мм, затем 25–35 мм и самая верхняя 5–15 мм. Каждый слой уплотняйте отдельно. Уложите армирующую сетку и привяжите к ней вертикальную арматуру, которая будет расположена внутри столба. Высота арматуры должна быть достаточной для того, чтобы привязать к ней армирование ростверка.

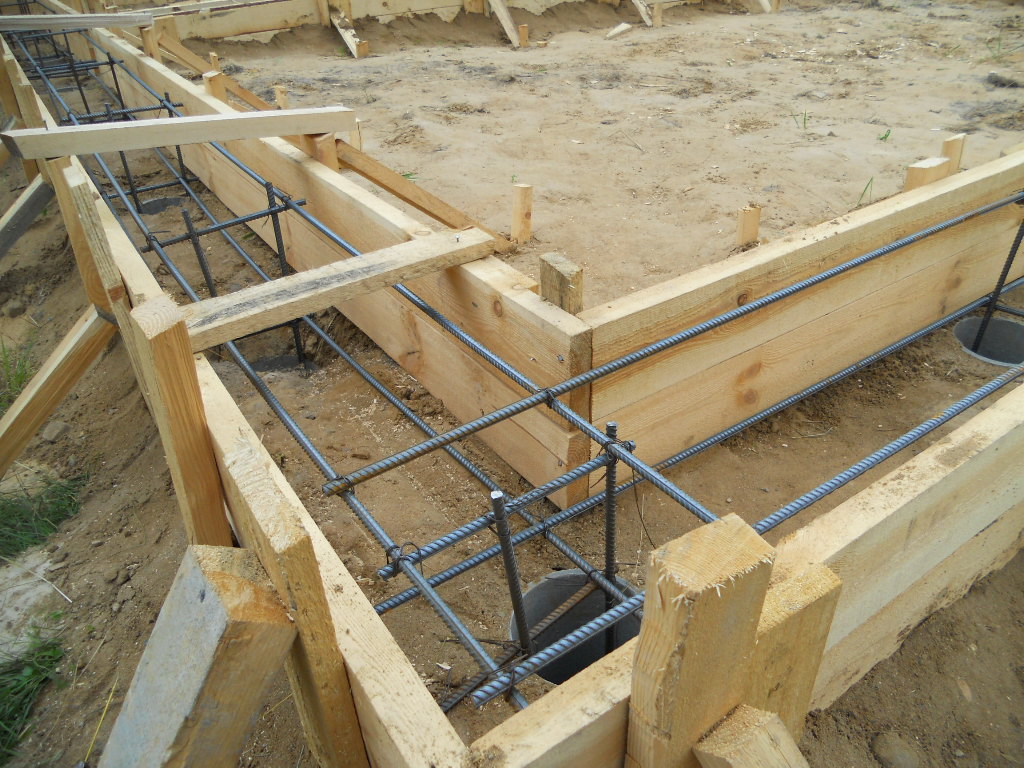

Армирование столба и ростверка

Залейте бетоном марки не ниже М300.

Заливка асбестовых труб бетоном

Через 3 дня наденьте на арматуру асбестовую трубу внутренним диаметром свыше 15 см. Обязательно проверяйте трубы с помощью уровня. Необходимо не только установить каждую вертикально, но и обеспечить одинаковую высоту, иначе будет очень трудно сделать ростверк. Залейте трубы бетоном и засыпьте снаружи землей. Накройте торцы труб рубероидом или обмажьте битумом для гидроизоляции.

Гидроизоляция столбов

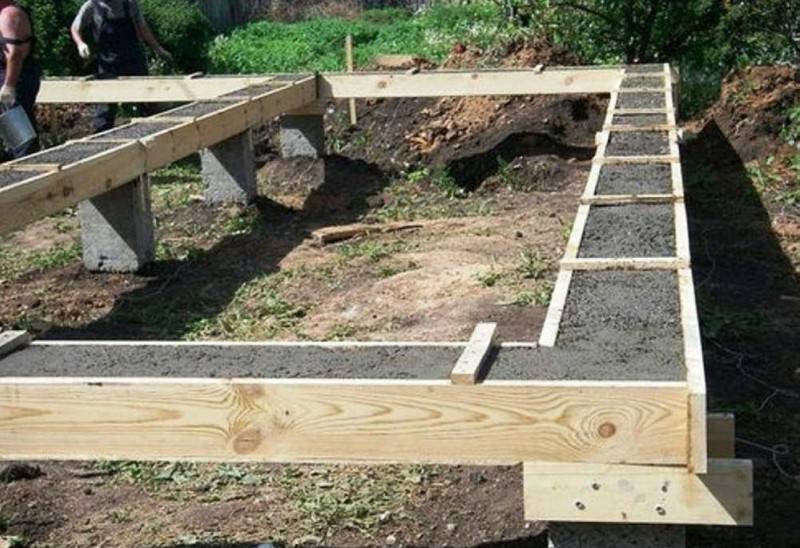

Через 10 дней установите опалубку и залейте ростверк.

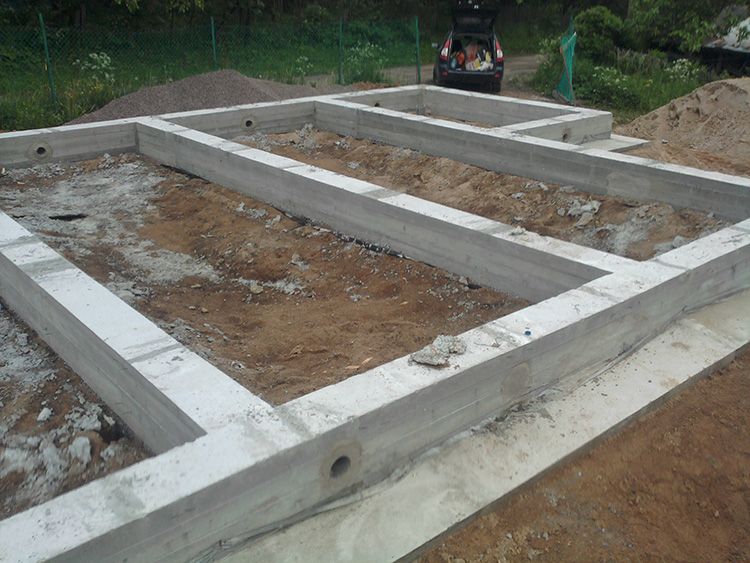

Заливка ростверка

Статья по теме:

Таблица пропорции бетона на 1м3. Как приготовить качественные бетонные смеси для различных целей. Подробнее читайте в отдельной публикации нашего портала.

Преимущества и недостатки

Конструкция системы имеет множество положительных моментов:

• Отличная защита от подвижек почвы и вибрационных воздействий.
• Прочность и устойчивость.
• Комбинирование различных видов материала при установке ростверка.
• Высокие теплоизоляционные свойства из-за отсутствия контакта с грунтом.
• Минимальный объём земляных работ.
• Возведение на любых строительных участках без предварительной подготовки.
• Несложно выполнить основание своими руками.

Выбирая столбчато-ленточный фундамент, хозяин будущего объекта может столкнуться с трудностями:

• Сложная подготовка проектно-сметной документации.
• Отсутствие подвального помещения.
• Сложно определить влияние пучинистости грунта, приходится предусматривать большой запас прочности.
• Сечения опоры по высоте и периметру объекта могут отличаться.

Расчёт столбчато-ленточного фундамента следует доверять только специалистам.

Подготовка к укладке столбчатого фундамента

1. Изначально очищают площадку от всего мусора. С поверхности убирают растительный слой на 2-5 м в стороны от места работ.
2. Затем выполняют планировку участка, при которой убирают все кочки и бугры, а ямы засыпают грунтом. Горизонтальность площадки контролируют строительным уровнем, который укладывают на доску длиной 2-2,5 м.
3. Ямы для столбов роют по осям на глубину 20-40 см глубже заложения фундамента и шириной на 10-15 см шире фундамента с каждой стороны. Глубина ям – 1-1,5 метра, диаметр их должен быть на 15-20 см превышающим диаметр столбов или их диагональ (для столбов с прямоугольным сечением).
4. В яму укладывают 3-4 вертикальных арматурных стержня диаметром 10-18 мм, скрепленных между собой через 25-30 см по высоте. Арматурные стержни должны быть немного короче столба, иначе незащищенная бетоном арматура будет подвержена коррозии.
5. Заливка опалубки бетонным раствором производится послойно, с уплотнением каждого слоя деревянной трамбовкой. При бетонировании опалубка должна быть обязательно смочена водой.
6. На заключительном этапе к столбам крепятся горизонтальные лаги.

Итак, вы смогли подробно ознакомиться с типами фундаментов под забор. Выбор за вами! Однако, наверное, каждый человек хочет, чтобы то, что он делает для себя, было качественно, надежно и на века. Так и с забором. Чтобы он долго служил, не косился под влиянием неблагоприятных условий окружающей среды, необходимо выбирать добротное основание для вашего забора. Ведь, фундамент – это основа, начало “жизни” забора.

Столбчатое основание с ростверком

Ростверк – это целая система, состоящая из обвязочных балок и рандбалок

Ростверк – это целая система, состоящая из обвязочных балок и рандбалок. Благодаря ему вся конструкция становится более жёсткой и защищённой от горизонтальных подвижек. К тому же нагрузка от постройки будет распределяться равномерно по всем опорам. Это способствует повышению устойчивости и защите от разрушения.

Установка такого фундамента выполняется в несколько этапов:

1. После подготовки площадки и разбивки копают ямы. Их дно должно быть ниже на 20 см, чем точка промерзания земли. Ширина ямы делается на 400 мм больше, чем поперечный размер стен. Это нужно для того, чтобы был запас места для установки распорок и опалубки.
2. На дне выполняется подушка из смеси песка и щебня, которая после заливки водой тщательно трамбуется.
3. Чтобы влага из бетона, который будет заливаться в яму, не уходила в грунт, поверх подушки настилается рубероид или полиэтилен.
4. Делаем опалубку из досок толщиной 2 см. После её установки доски стоит смочить, чтобы они не впитывали влагу из раствора.

Важно: в сухом прочном грунте стенки ямы не будут обсыпаться, поэтому там вместо опалубки можно просто выстелить стенки полиэтиленом.

1. Далее изготавливаем и помещаем в яму арматурный каркас из прутка диаметром 1-1,4 см. Длина арматуры должна быть такой, чтобы после установки в яму сверху над землёй торчали прутья длиной 0,3-0,4 м.
2. Бетонный раствор заливают послойно с трамбовкой каждого слоя.
3. Через четыре дня можно снимать опалубку. Боковые поверхности опор закрывают рубероидом, а яму засыпают песком.

Теперь можно приступать к укладке ростверка. Его можно уложить в одной плоскости с поверхностью земли или поднять выше. Второй вариант лучше тем, что на конструкцию не будут воздействовать силы пучения. Работы по монтажу ростверка ведут в такой последовательности:

1. По периметру фундамента устанавливается опалубка.
2. Днище опалубки засыпается песком, трамбуется и выстилается полиэтиленом. Высота песчаной подушки зависит от того, на каком расстоянии от поверхности земли должен находиться ростверк.
3. Внутрь опалубки устанавливается арматурный каркас из прутка сечением 1,2-1,4 см.
4. Затем за один приём заливаем в опалубку бетон. Воздух удаляем вибратором.
5. Через несколько дней опалубку демонтируем. Из-под ростверка убираем песчаную подушку.

Основные особенности

Столбчатый фундамент выполненный для современных облегченных бань каркасного типа весом до 1000 кг/куб.м, отличается простотой, доступностью и дешевизной обустройства.

Опорно-столбчатый фундамент имеет весомые достоинства, которые выгодно выделяют его среди других типов оснований:

• Проектировку и расчет столбчатого фундамента можно выполнить своими силами, без использования дополнительной техники и привлечения сторонних организаций;
• Основание такого типа обустраивается на любых грунтах с низким уровнем пучения и глубоким расположением подземных вод;
• Закладка фундамента возможна на участках со значительными перепадами в разных точках;
• Строительство столбчатого фундамента выполняется в сжатые сроки. Минимальный срок – 14 дней;
• Обеспечивается высокая прочность и долговечность готовой конструкции (минимальный срок службы подобного основания – 50 лет);
• Низкая стоимость расходных материалов и строительных работ.

Среди существенных недостатков выделяют следующие факторы:

• Основание не подходит для возведения тяжеловесных сооружений из кирпича, бетона, шлакоблока;
• Фундамент такого типа не рекомендуется обустраивать под бани, оборудованные подвальными помещениями;
• Для защиты от повышенной влаги требуется дополнительная укладка гидроизоляционного слоя.

Преимущества столбчато-ленточного фундамента

Плюсом такого вида фундамента является наличие защиты от вибрации. Опора конструкции оснащена боковыми участками, плотно скрепляющимися с ленточным элементом, что создает «виброизолирующую систему». Главное назначение этой системы – снижение воздействий вибрации, создающейся от автомобильных или железных дорог, расположенных рядом со строением.

Основное положительное качество данного вида фундамента заключается в низкой трудоемкости. Манипуляции с подготовкой места для строительства и заливкой конструкции бетоном под силу даже непрофессионалам, поэтому столбчато-ленточный фундамент своими руками сделать довольно просто. Ленточный элемент конструкции фундамента размещают над грунтом, поэтому количество используемой бетонной смеси сокращается, что позволяет прилично сэкономить на бюджете строительства.

Кроме того, еще одним преимуществом такой конструкции являются малые потери тепла. Это качество объясняется тем, что основная часть строения не будет иметь контакта с промерзшим грунтом, что сократит теплопотерю приблизительно в два раза.

Составляющие столбчато-ленточного фундамента:

1. Опорная конструкция – столбы. Количество столбов зависит от веса строения.
2. Армирующий каркас.
3. Ленточная конструкция.
4. Внутренние сваи.
