Что такое монолитный фундамент?

Данный тип основания представляет собой цельную монолитную плиту, которая занимает всю площадь будущего здания. Плита укладывается на песчаную подушку, которая может быть укреплена гравием.

Очень часто в состав бетона добавляются различные гидроизоляционные и теплоизоляционные добавки, чтобы продлить срок службы фундамента и строения в целом, а также уберечь его от различных деформаций, которые могут быть вызваны температурными либо другими изменениями.

Преимуществ у данного вида основания больше, чем недостатков.

• Он не требует проведения долгих и сложных подготовительных работ, что значительно сокращает стоимость всей конструкции. Кроме того, само возведение данного фундамента не требует особых знаний или навыков. Для постройки такого основания не требуется много техники или инструментов.
• Кроме того, монолитный фундамент не подвержен сезонным изменениям грунта. При промерзании части почвы, вся конструкция вместе со зданием будет подниматься, а весной, соответственно, опускаться.
• Еще одно преимущество — высокая прочность. Поскольку данная конструкция является монолитной, то ее будет очень сложно деформировать — ведь она не имеет стыков, швов, а также других скрепляющих элементов.
• Также можно сэкономить на стоимости пола при выборе монолитного фундамента, поскольку сама плита по своей сути является черновым полом.

Теперь несколько слов о недостатках.

• При выборе монолитного фундамента вы не сможете построить подвал или погреб.
• В северных регионах необходимо подкладывать под плиту не только песок и гравий, но и теплоизоляционные материалы, например, пенопласт.
• Более высокая стоимость по сравнению, например, со столбчатым фундаментом.
• Невозможно возвести монолитное основание на местности, находящейся под значительным уклоном.

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент – оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² – экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

• устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
• правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
• плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
• отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
• монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле. Однако если вы ищите, какой фундамент лучше и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Конструктивные особенности фундаментной плиты

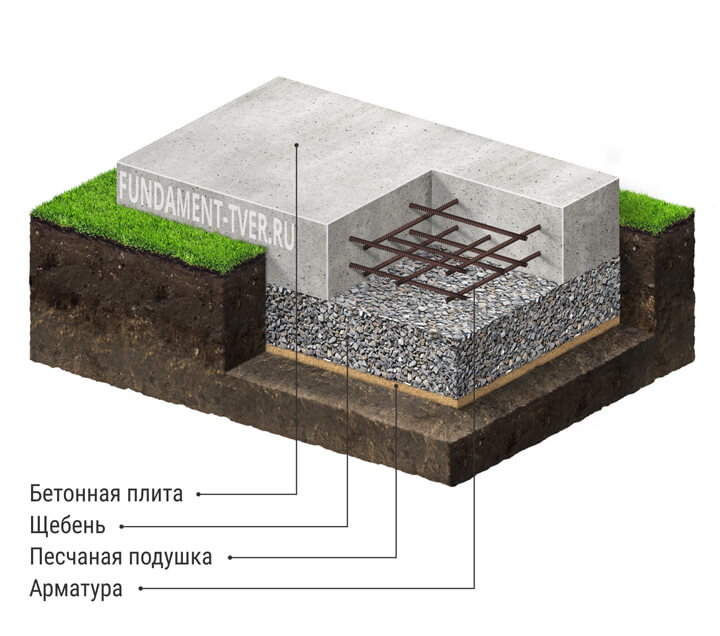

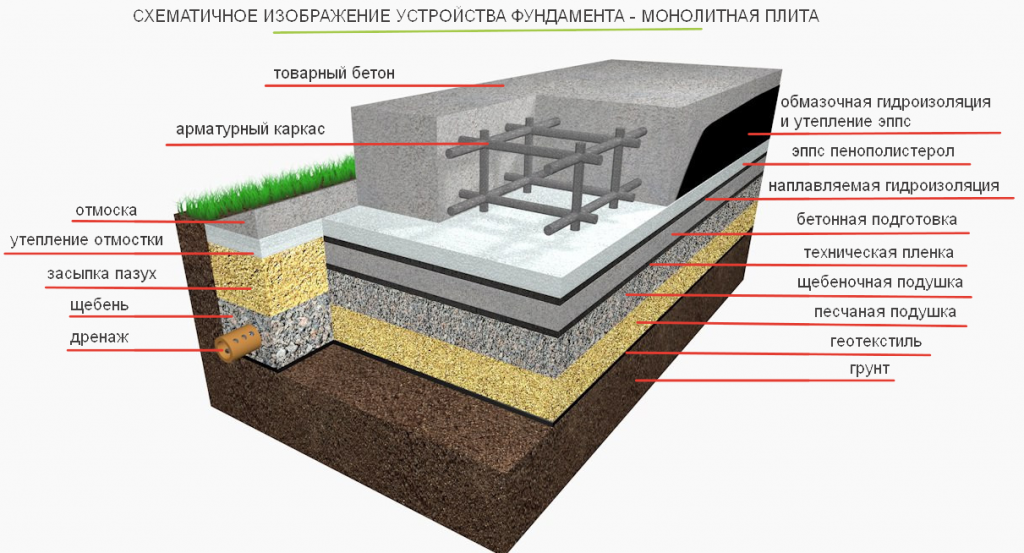

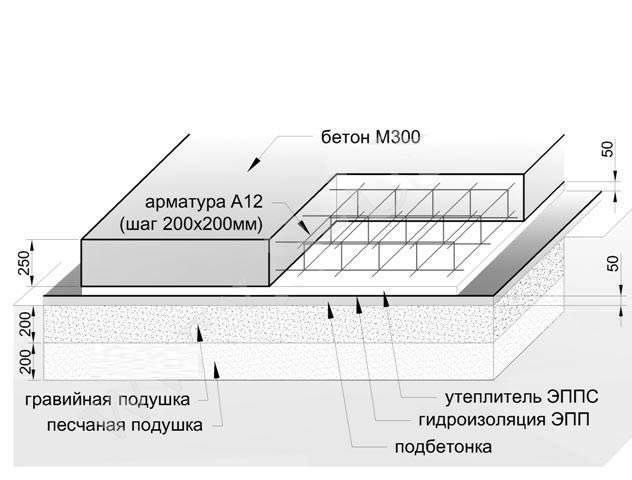

Схема плитного фундамента

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м 2 ): 60/2,7 = 27,7 м 3.
4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м 2 : 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проектов производства работ (ППР) и другой организационно-технологической документации строительными подразделениями. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС

1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по бетонированию монолитной железобетонной плиты фундамента под строительство жилого дома.

Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологической карты являются:

— рабочие чертежи;

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства строительно-монтажных работ по бетонированию монолитной железобетонной плиты фундамента под строительство жилого дома с целью обеспечения высокого качества, а также:

— снижение себестоимости;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организация ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификация технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ по бетонированию монолитной железобетонной плиты фундамента под строительство жилого дома.

РТК регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ. Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства строительно-монтажных работ по бетонированию монолитной железобетонной плиты фундамента под строительство жилого дома, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ.

Технологическая карта разработана на следующие объёмы работ:

— монолитная плита фундамента — 100,0 м.

О недостатках дорожных плит

Даже, казалось бы, у идеальных дорожных плит есть свой набор недостатков:

• достаточно часто во время возведения фундамента используются материалы, бывшие в употребление, но найти б/у плиты очень сложно, поэтому, скорей всего, придется работать с совершенно новыми изделиями, а в ценовом плане они в несколько раз дороже;
• если у вас нет знакомых с дорожным краном, придется нанимать и почасово оплачивать работу, как машины, так и оператора;
• при достаточно больших количествах придется производить доставку поэтапно или же арендовать транспорт с высокой грузоподъемностью;
• могут возникнуть трудности при создании подвальных и кладовых помещений, которые будут находиться под основной конструкцией;
• несмотря на высокие водоизоляционные характеристики, все же необходимо дополнительно укладывать слои изоляционного материала.

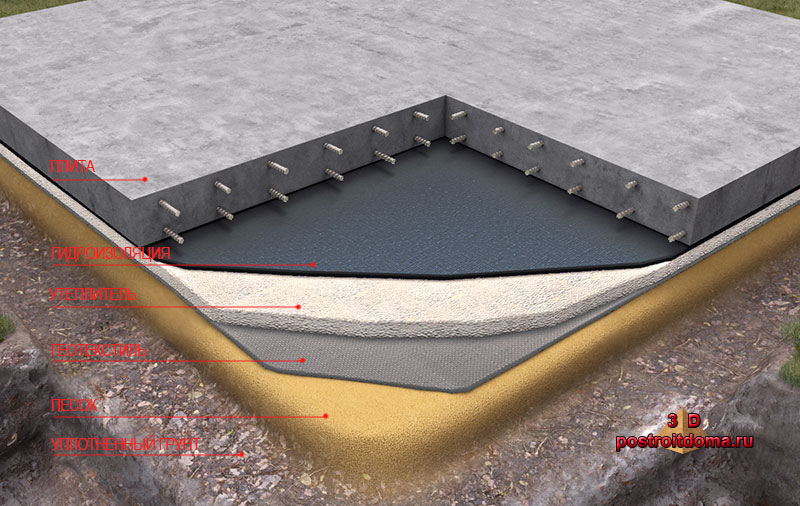

Устройство монолитного основания

Каждый вариант монолитного основания предполагает дополнительные слои, элементы, расположенные определённым образом. Устройство также предполагает обустройство песчаной подушки, необходимой для дренажа. Таким образом, основными являются следующие компоненты монолитного фундамента:

1. Песчаная подушка укладывается на грунт. Толщина слоя из песка составляет 20 см.
2. Геотекстиль размещается поверх песка.
3. Гравий слоем 20 см располагается на геотекстиле.
4. Бетонная подготовка представляет собой плиту толщиной около 15 см.
5. Гидроизоляция наносится поверх бетонной подготовки.
6. Экструдированный пенополистирол является утеплителем.
7. Поверх теплоизоляции укладывается защитная плёнка.
8. Железобетонная плита завершает «пирог».

Соблюдение последовательности размещения слоёв является важным моментом при строительстве монолитной конструкции. И также необходима предварительная подготовка участка для сооружения. Поверхность должна быть максимально ровной, ведь это влияет на качество, долговечность основания.

Преимущества и недостатки

Монолитные основы бывают обычные и с ребрами жесткости. Первый вариант по устройству проще, но уступает в прочности. Однако обычной плите присущи следующие положительные качества:

Монолитный фундамент с ребрами жесткости обладает всеми положительными качествами обычной плиты и имеет дополнительные преимущества;

• увеличенная устойчивость конструкции к изгибам;
• равномерное распределение по плите нагрузки от надземной постройки;
• увеличенная прочность бетонной конструкции за счет ребер позволяет уменьшать толщину самой плиты.

Из недостатков выделяют большой расход материалов, что сказывается на увеличенной стоимости. Закладывать монолитный фундамент своими руками сложно. Кроме опыта, потребуется спецтехника.

Используемые материалы

В конструкции плитного фундамента применяются следующие материалы: бетон высокого качества, арматура, различные гидроизоляционные материалы и утеплители. Бетон выбирается высокой прочности (марки М300 и выше), обязательно учитывается водонепроницаемость (W8 и более) и высокая морозоустойчивость (не менее F200), так же немаловажен коэффициент подвижности материала П-3. В случае с близким залеганием грунтовой воды, отлично подошел бы сульфатостойкий бетон, но это большая редкость. Арматура применяется диаметром 12-16 мм и может быть любой марки, соединяется в решетку она с помощью проволоки. Если же, планируется сваривать прутки арматуры между собой, то марка арматуры должна быть пригодной для сваривания (а500с, а240с). В качестве гидроизоляции, чаще всего используют битумно-полимерные материалы, однако допустимо и использование рулонного полиэтилена. Для утепления, о котором рекомендуется обязательно позаботиться в незаглубленных и малозаглубленных типах фундамента, используются различные синтетические теплоизоляционные материалы. Лучшим из них можно считать экструдированный пенополистирол, поскольку этот утеплитель очень прочен и особенно долговечен. Утеплению особенно стоит уделить внимание, если при глубоком заложении, плита фундамента выполняет одновременно и роль пола цокольного этажа.

Img by Rick — flickr

Утепление и водоотведение

В случае если строящийся дом планируется для круглогодичного проживания, то необходимо произвести утепление плитного фундамента. Сверху бетонного основания перед нанесением выравнивающего слоя стяжки прокладывается теплоизоляционный слой. Для этого вполне подойдут различные виды изоляционных материалов, но чаще всего используют листы экструдированного пенополистирола плотностью 100-200 ед. Цена на него невысока и он лёгок в применении. Листы укладываются таким образом, чтобы исключить наличие мостиков холода, приводящих к охлаждению плиты в холода.

На этом же этапе можно устроить и систему напольного отопления.

В случае очень пучинистого или водянистого грунта строительство плитного фундамента предусматривает произвести вокруг него обратную засыпку. Также вокруг основания делается отмостка из бетона с дренажной системой.

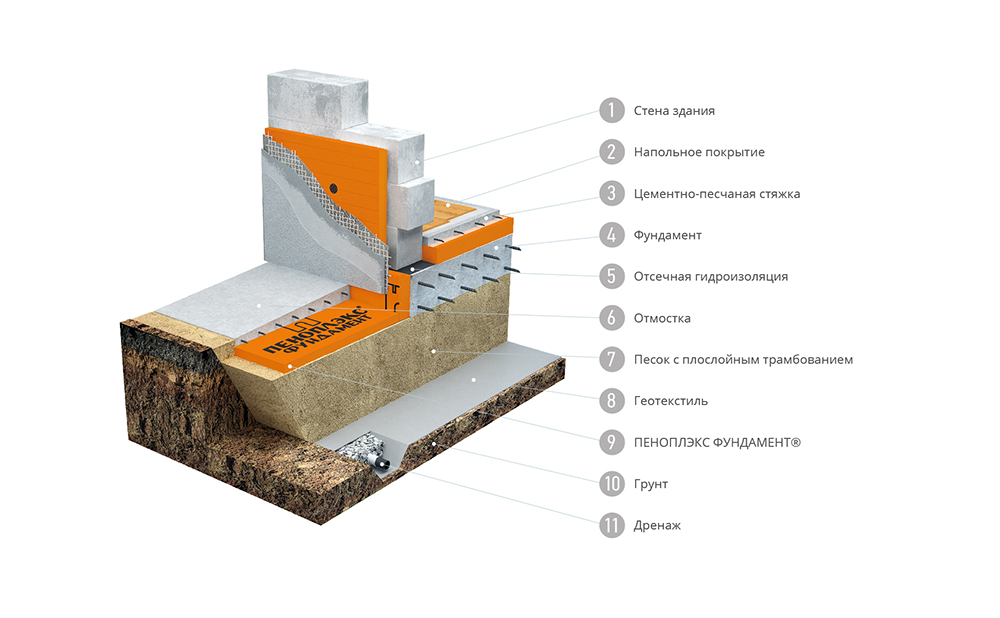

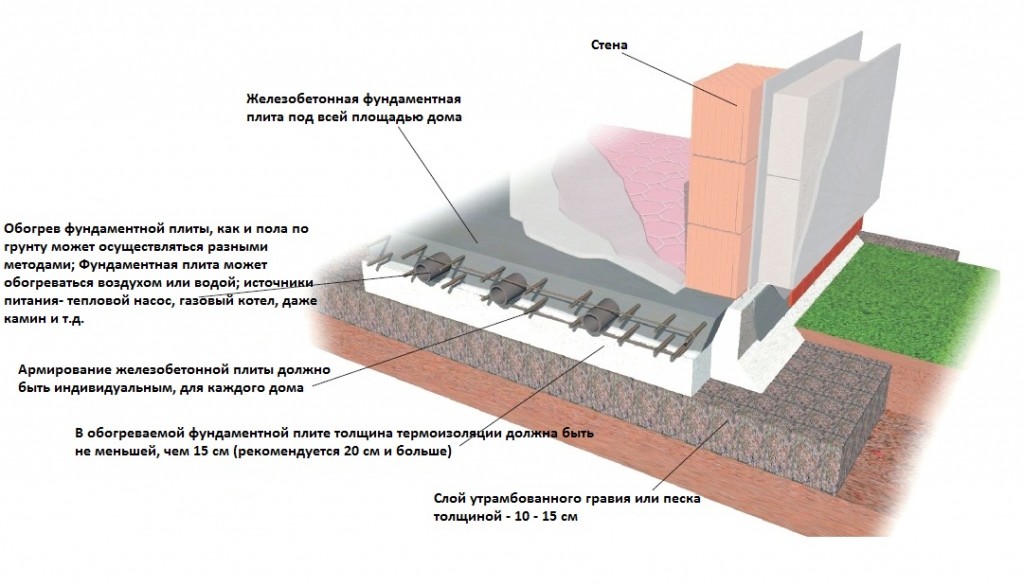

Схема утепления плитного фундамента

Для устройства этой системы нужно предпринять следующие шаги:

• вначале роются неширокие траншеи, которые засыпаются щебнем;
• слой камней застилается геотекстилем – он не даст щебню сместиться, но отведёт воду;
• на геотекстиль укладываются дренажные перфорированные трубы;
• поверх труб снова насыпается слой щебня.

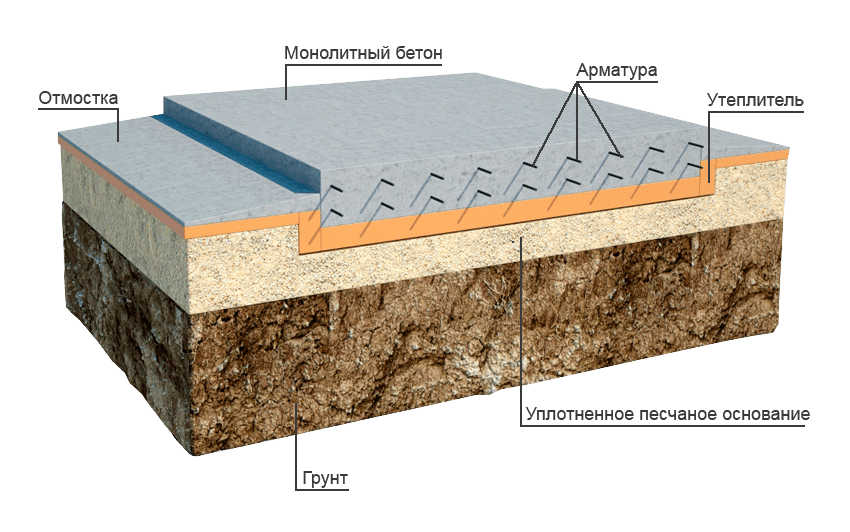

Конструкция монолитного фундамента

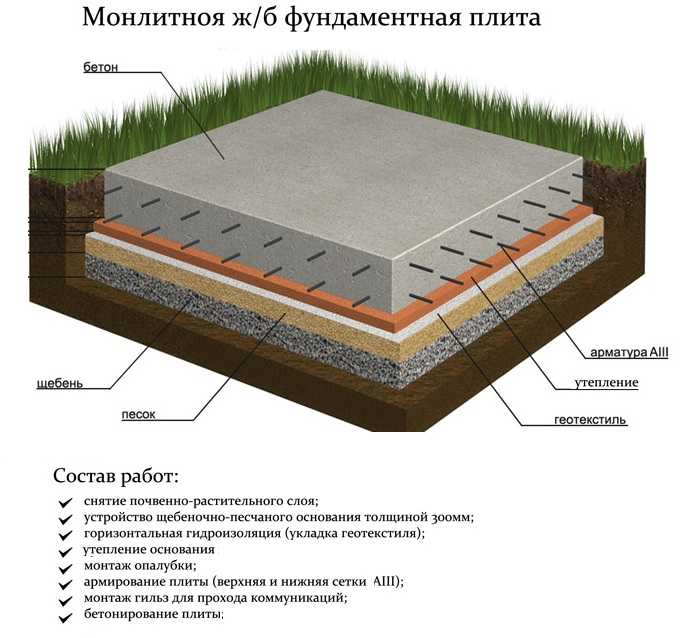

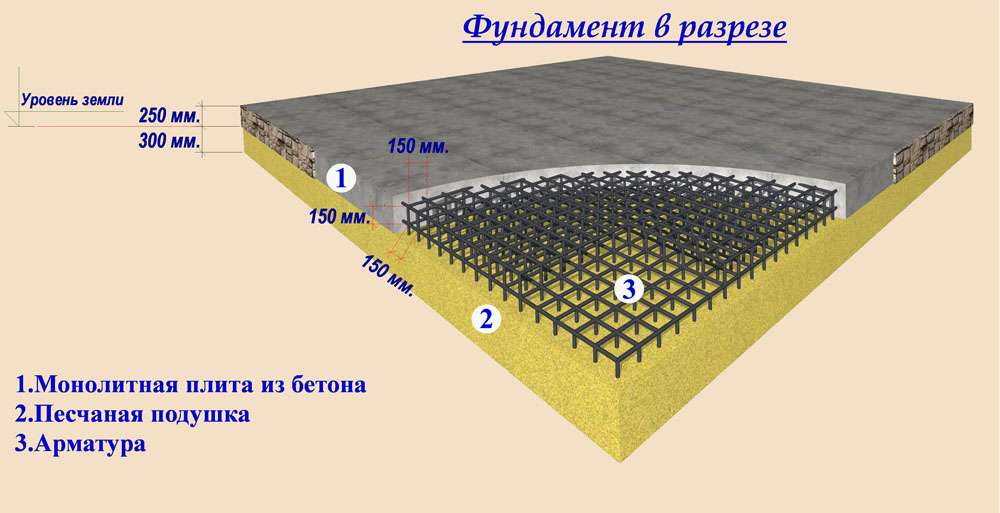

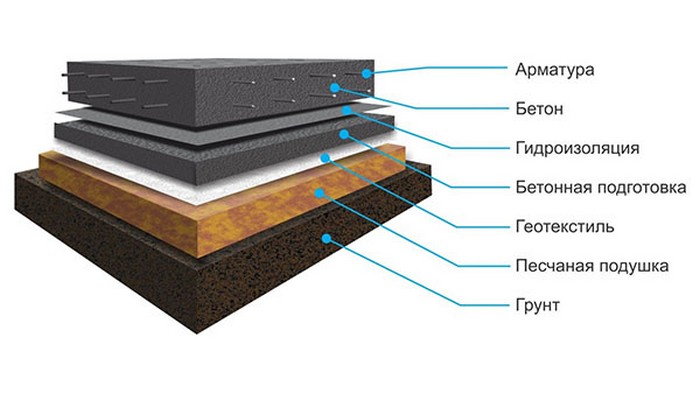

Плиточный фундамент в разрезе

После всех достоинств, конечно, необходимо рассказать какие конструктивные элементы должен иметь такой тип основания.

Первое, это специальная песчаная подушка, в состав которой обязательно должен входить песок. Этот элемент нивелирует все почвенные колебания, так как песок отлично пропускает воду, и не задерживает ее в себе.

Глубина такой подушки колеблется от 10 до 30 сантиметров, и зависит от такого показателя как пучинистость. Чем она больше, тем толще подушка.

Следующий элемент, это гидроизоляция. В ее качестве лучше всего использовать традиционный рубероид. А ту часть фундамента, которая выходит из почвы, лучше всего обрабатывать специальной битумной мастикой. Сюда также можно отнести и теплоизоляцию. Бетон известен таким плохим свойством. Он быстро вбирает холод, поэтому чтобы его прогреть необходимо много времени. Но и он сохраняет тепло на протяжении долгого времени.

Поэтому без слоя теплоизоляции не обойтись. В качестве теплоизоляционного материала лучше использовать современные утеплители.

Теперь можно перейти к двум главным элементам это бетону и армировке. Для того чтобы сделать бетон в домашних условиях понадобится много времени, тем более если глубина заложения будет превышать отметку в 20 сантиметров. Поэтому, чтобы заливка прошла быстро, лучше заказывать промышленный бетон. Насчет армировки, то ее можно сделать в домашних условиях.

Она обязательно должна быть двухуровневой, а о том, как правильно выполнить вязку арматуры, рассказано в других публикациях. Благодаря качественному бетону, и профессиональной армировки, такой фундамент простоит долго, и можно рассчитывать на его долговечность.

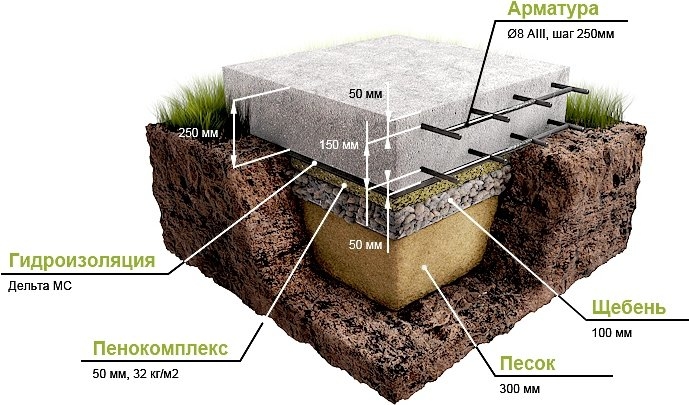

Схема теплоизоляции плитного фундамента

Последний элемент данного основания, о котором необходимо помнить это дренажная система. Без нее не обойтись в тех местах, где много осадков и подземных вод. Бывает два способа создания дренажной системы. Первый состоит в том, что трубы закладываются непосредственно в песчаную подушку, перед заливкой бетона.

В таком случае они выводятся в специальный колодец, который должен быть выкопан заранее. Если это не было сразу запланировано, и плита уже готова, тогда придется укладывать такую систему по всему периметру фундамента.

Опять-таки необходимо будет выделить место, куда будет выводиться вода.

Ну, в принципе и все важные элементы такого основания.

Говоря о фундаменте, который будет выполнен в виде монолитной плиты, необходимо понимать, что он бывает двух видов, сделанный из промышленных плит, и из монолитной железобетонной плиты, изготовленной непосредственно на участке. Это качественное и надежное основание, но подвалом такой дом не оборудуется. Нужно понимать, что дома, которые оборудованы подвалом имеют другие конструкции фундамента, свайные ленточные и столбчатые.

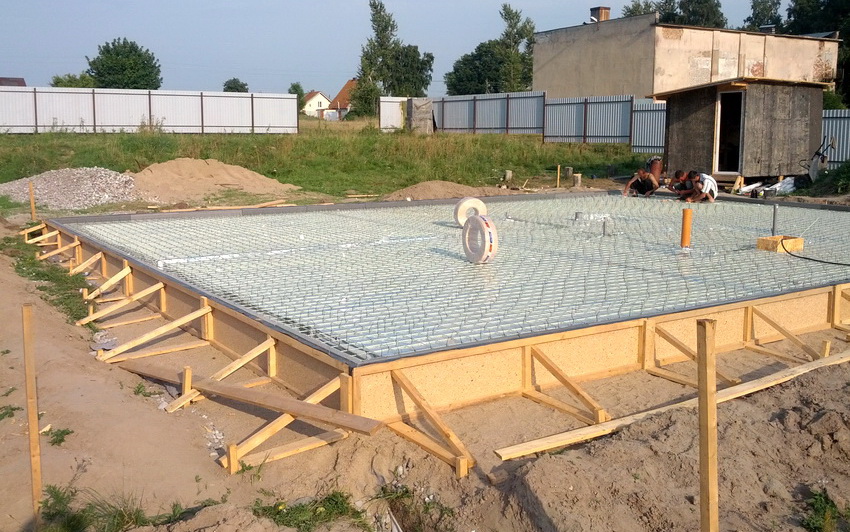

Этапы работы по возведению фундамента

Чтобы построить основу для дома, требуется знать основные этапы работы. Они включают в себя:

• приобретение необходимых материалов и инструментов;
• земельные работы;
• строительство опалубки;
• армирование;
• приготовление бетонной смеси;
• заливку раствора;
• утепление фундамента;
• гидроизоляцию.

Схема разметки участка под фундамент.

Наиболее трудоемкой является первая половина работы. Непосредственно до проведения земельных работ нужно определиться с размерами фундаментной плиты. Размеры плитного фундамента для дома зависят от площади жилого здания. Нужно помнить, что плитный фундамент укладывается по всей площади будущего дома. Это обеспечивает оптимальное распределение нагрузки и устойчивость к оседанию. Такая монолитная основа относится к мелкозаглубленным типам фундамента. Она закладывается на глубину 20-50 см. Толщина фундамента зависит от массы конструкции. Для домов она составляет 20-25 см.

На первом этапе строительства фундамента требуется провести разметку. Она осуществляется при помощи кольев и нити (лески). Нить натягивается по периметру будущего основания. Нужно следить за параллельностью и ровностью сторон. После этого подготавливается площадка. Требуется убрать верхний слой почвы по всей площади будущего фундамента. Это можно сделать вручную или нанять экскаватор. Далее роется котлован. Его глубина определяется высотой фундаментной основы. На дно необходимо уложить песок слоем 10-30 см. Делать это целесообразно послойно, трамбуя каждый слой и поливая его при этом водой. Нередко вначале на грунт укладывается глина, а на нее геотекстиль и только потом слой песка. Но делать это не обязательно.

Гидроизоляция и теплоизоляция фундамента

Наиболее простым и экономичным материалом для гидроизоляции фундамента является рубероид.

Чтобы дом был защищен от влаги и холода, проводится утепление и гидроизоляция плиты. Основу нужно утеплить со всех сторон. Снизу гидроизоляция проводится при помощи рулонных материалов. Наиболее простой и дешевый способ – использование рубероида. Он укладывается внахлест на слой ранее уложенного песка. Нужно помнить, что по краям необходимо оставить запас, чтобы затем его можно было завернуть на саму плиту. Все стыки герметизируются. Для этого применяется горелка или мастика. Верхняя поверхность монолитной плиты укрывается после заливки бетонной смеси. В качестве гидроизоляционного материала в данной ситуации используются рулонные, напыляемые и обмазочные материалы.

Что же касается процесса утепления, то предпочтительнее осуществлять его на этапе строительства пола. В некоторых случаях утеплитель кладется прямо под плиту. Утеплитель укладывается со стороны торцов плиты и по всему периметру. В последнем случае толщина материала составляет 100 см. Он кладется под отмостку из бетона. В качестве утеплителя часто применяется пенополистирол.

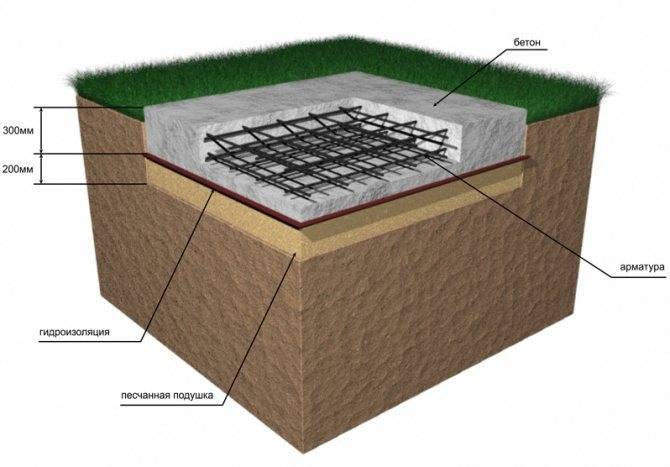

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
3. Геотекстиль. На него укладывается дренажная труба.
4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
8. Защитный слой из п/э пленки.
9. Железобетонная плита.

Структура и элементы конструкции

Плитный фундамент имеет сложную структуру, в которую входит несколько слоев бетона, гидроизоляция, металлическая арматура. Практически структура определяется особенностями местности и проекта сооружения в целом. При расчете плитного фундамента учитывается необходимость создания определенного запаса прочности плиты. Наиболее распространенное решение для плитного фундамента предполагает создание конструкции следующего вида: дренажный слой (подушка) из щебня и песка, утрамбованных и увлажненных во время насыпки; железобетонная плита с металлическим армированием (объемным); гидроизоляция.

Для получения прочной и соответствующей требованиям стандартов плиты основания используется бетонный раствор марки В22,5 (М300) и выше, морозостойкостью от F200 и водонепроницаемостью от W8. Армирование выполняется металлическим прутом диаметра не менее 12 миллиметров, соединенным методом связки прутьев или сваркой, для чего необходимо использование стали типа «С», с допустимым показателем текучести при сварке.

Непосредственно тело плиты фундамента формируется из нескольких слоев бетона, в одном из которых расположена стальная арматура, а поверх плиты уложена гидроизоляция. Особое внимание при монтаже фундамента и заливке бетона уделяется равномерности заполнения каркаса арматуры раствором.

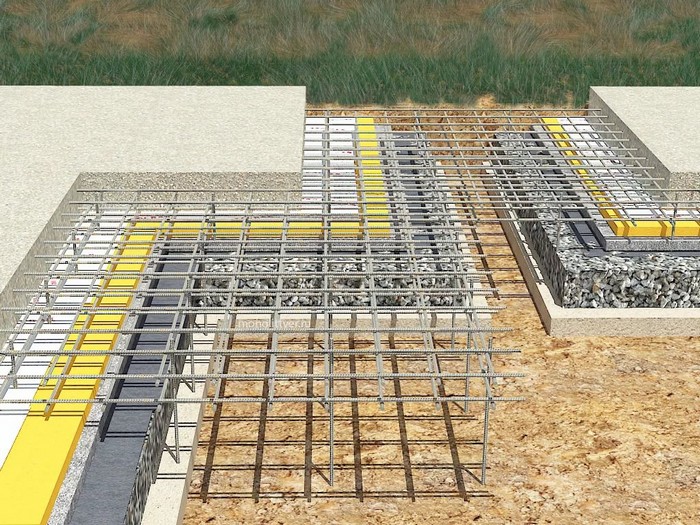

Фундаментная плита с рёбрами жёсткости

Она применяется для строительства тяжёлых построек из кирпича, высотой до двух этажей, если основание превышает размеры 5х5 метров. В простейшем виде рёбра жёсткости монолитной железобетонной плиты располагают по периметру. Для строений больших размеров рёбра жёсткости располагают на расстоянии не менее 2-2,5 метра друг от друга так, чтобы под несущими стенами было ребро жёсткости.

Рёбра идут вдоль здания и поперёк. Если постройка имеет большую длину, то рёбра жёсткости вдоль неё располагают чаще, чем поперёк. Размеры рёбер жёсткости были описаны ранее.

Преимущества плиты с рёбрами жёсткости:

1. Экономия до 60% бетона при заливке по сравнению с плитой в виде пластины.
2. Вес меньше по сравнению с конструкцией без рёбер жёсткости с таким же сопротивлением на изгиб, меньше давление на землю.

Недостатки плиты с рёбрами жёсткости:

1. Более сложная в изготовлении, сложный цикл арматурных работ, земляных работ, требуется ровно отрыть щебень по шаблону по линиям рёбер жёсткости и укрепить его от осыпания специальной сеткой перед заливкой бетона.
2. Основание получается больше по толщине примерно в 1,5-2 раза по сравнению с плоской пластиной, хотя бетона на такую плиту уходит и меньше.
3. Требуется дополнительное укрепление опалубки по периметру, так как перед откапыванием канавок на месте рёбер жёсткости щебень будут трамбовать плитой-лягушкой или более тяжёлыми трамбовками.

Комментариев:

• Начало работы по сооружению фундамента
• Приготовление бетона
  • Гидроизоляция плитного фундамента
• Другие варианты использования железобетонного фундамента

Монолитное основание из железобетона можно сделать самостоятельно.

Для этого нужны:

• цемент, песок и щебень для приготовления бетонного раствора;
• металлическая арматура и вязальная проволока для силового каркаса;
• доски для опалубки;
• миксер для замешивания бетона;
• вибратор;
• ведра и лопаты;
• уровень и веревка с колышками.

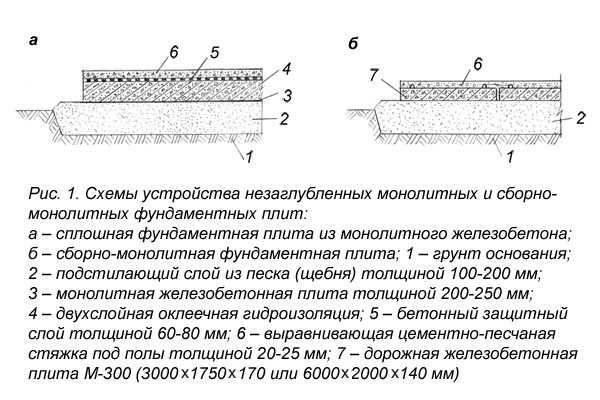

Монолитный (плитный) фундамент

Плитный фундамент (плавающий) — это сплошная незаглубленная плита на поверхности землия). Он применяется при повышенном содержании грунтовых вод или слабых грунтах для обеспечения высокой устойчивости дома.

Порядок монтажа:

1. Снимается верхний слой почвы.
2. Трамбуется песчаная подушка.
3. Укладывается гидроизоляция.
4. Устанавливается опалубка.
5. Производится армирование.
6. Заливается бетон.
7. Вибрирование бетона для придания прочности.

Плюсы: прочный, устойчив к грунтовым водам и слабым грунтам, равномерно распределяет нагрузки, всегда можно сделать перепланировку.

Минусы: дорогой, нельзя сделать подвал или цокольный этаж.

Особенности возведения плиточного фундамента

В основном плиточное основание возводится для сооружений с низкими полами. Для его сооружения не нужно выстраивать цокольные перекрытия и ростверки. Плиточный фундамент это не глубокое основание, которое сократит расходы на строительные материалы, приблизительно на 30%, а стоимость подвального помещения, примерно на 40%. Для того чтобы правильно залить плиту под фундамент необходимо соблюдать определенные правила. В основном из-за некачественного основания нарушается структура дома – перекосы, трещины, а также другие аварийные ситуации. Также, такие проблемы могут быть связаны с несоблюдением правил технологии строительства. Но с соблюдениеv всех правил и технологий строительства можно построить качественное, крепкое основание для любого типа сооружения.

Преимущества плиточного основания

• Небольшая стоимость и довольно простая укладка.
• Устанавливается всей плоскостью на грунт, поэтому имеет отличную несущую способность.
• Конструкция не деформируется, поэтому будущие стены здания не будут разрушаться и трескаться. При промерзании грунта, плиточное основание равномерно поднимается и опускается, что дает возможность не допустить деформацию фундамента.
• Плиточное основание имеет довольно ровную плоскость, что позволяет значительно сэкономить, отказавшись от дополнительной стяжки.
• Фундаментную плиту можно использовать для перекрытия цокольного этажа – такой способ будет менее затратным, чем приобретать готовые бетонные плиты для пола.
• Основание можно укладывать на любом типе грунта.

Такие существенные преимущества делают плиточное основание довольно популярным среди всех видов фундамента.

Конструкция и расчёт армирующего каркаса

Бетон превосходно противостоит сжимающим нагрузкам, но плохо противостоит изгибам и растяжениям. Если говорить о возведении дома на фундаментной плите, то она подвергается:

• возникновению постоянного изгибающего момента вследствие неравномерности нагрузки на различные части конструкции;
• периодическому воздействию, связанному с подвижками грунта.

Активно противостоять знакопеременному давлению почвы удаётся с помощью металлического каркаса. Так называемый пояс армирования прекрасно справляется с изгибающими и растягивающими усилиями, в то время как бетон активно противостоит сжатию.

Армирование плитного фундамента выполняют неравномерно, с дополнительным усилением по периметру, а также в зонах расположения стен и колонн (специалисты называют эти участки зонами продавливания). Плита минимальной толщины (до 150 мм) требует однослойного армирования, тогда как более массивные конструкции нуждаются в строительстве усиливающего каркаса.

При определении размера ячейки опираются на расчётную нагрузку. Так, для кирпичных стен арматуру крепят с шагом в 200 мм, тогда как при возведении более легких деревянных или каркасных домов стержни вяжут на расстоянии 250–400 мм. Вместе с тем, ширина ячейки не должна превышать толщину фундаментной плиты больше чем в 1.5 раза. Что касается шага стержней в зонах продавливания, то там его уменьшают в два раза. Подобное усиление каркаса позволяет предотвратить появление трещин в местах примыкания несущих стен и колонн.

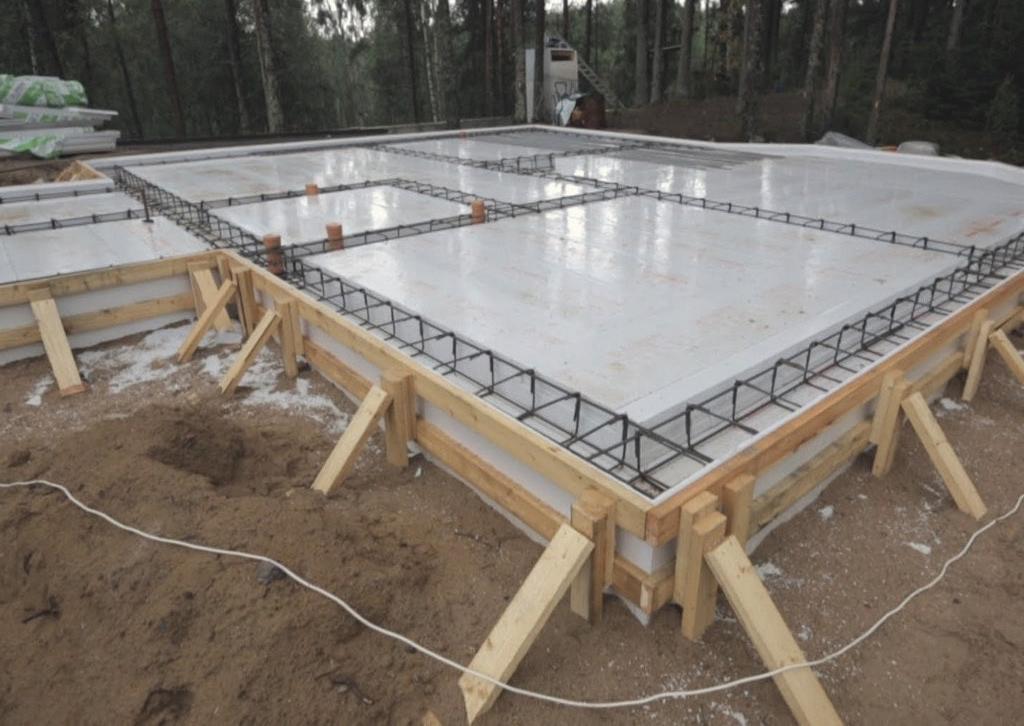

Расстояние между прутьями каркаса может быть различным и зависит от площади, которую перекрывает плита

Если при монтировании армопояса длины стержня недостаточно для охвата продольного или поперечного габарита, то его наращивают прокатом такого же диаметра. Соединение выполняют с нахлёстом длиной в 40 диаметров прутка, то есть для арматуры Ø14 мм стык будет равняться 40х14=560 мм.

При каркасном армировании стержни монтируют двумя ярусами, с креплением к вертикальным пруткам. Шаг между этими элементами конструкции может отличаться от ширины ячейки в 1,5–2 раза.

Соотношение площади сечения фундамента и стальной арматуры, уложенной в продольном или поперечном направлении, равняется 0,3%. Минимальный диаметр прутков составляет 10 мм — такие стержни используют для плит со стороной до 3 м. Для более габаритных строений применяют прокат сечением 12, 14 и 16 мм. Для вертикальных стержней используют прутки с минимальным диаметром 6 мм, учитывая способ крепления — сваркой или проволокой.

Ошибки армирования: 1 — запрещено использовать камни в качестве опор каркаса (спейсеров); 2 — воткнутые в землю вертикальные стержни будут способствовать распространению коррозии внутрь плиты; 3 — отсутствует гидроизоляция, препятствующая впитыванию цементного молока в грунт

При расчёте армирующего каркаса необходимо обеспечить защиту стержней слоем бетона толщиной не менее 20 мм, иначе они будут ржаветь и разрушаться. Чтобы смонтировать каркас на расстоянии от дренажной подушки, используют разнообразные пластиковые фиксаторы, а также металлические «ежи» и «стульчики».

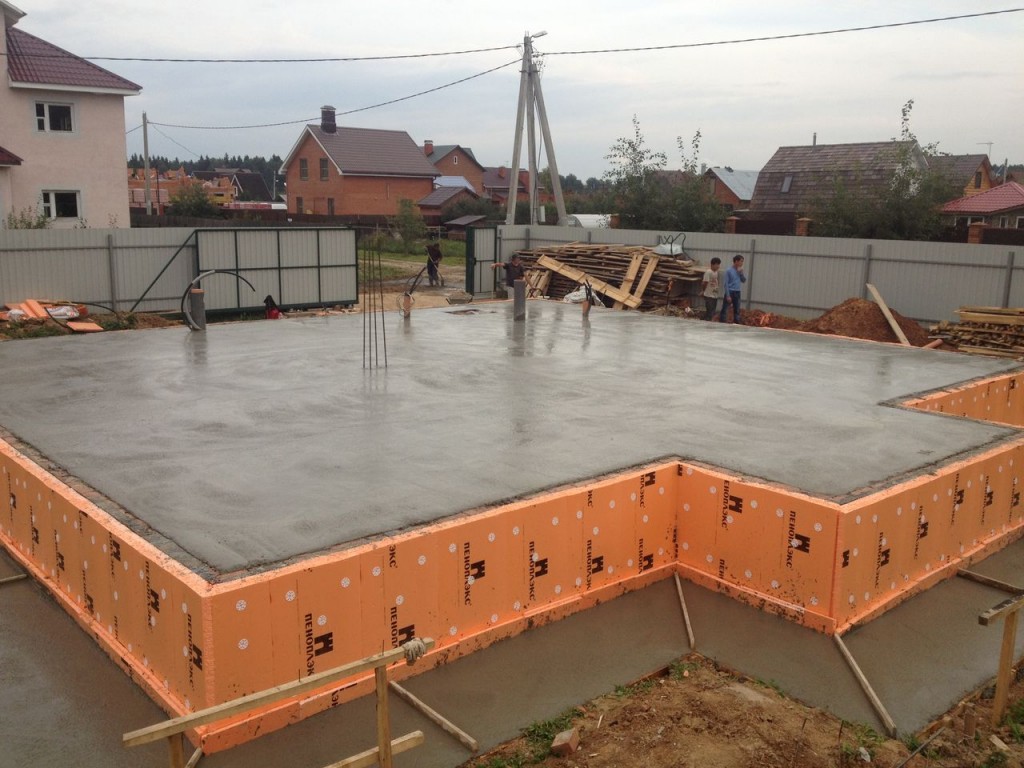

А почему именно полистирол, а не другой материал?

Теплоизоляция фундамента таким способом исключает необходимость в укрытии его подземной части. Данный материал имеет высокую устойчивость к всевозможным агрессивным средам. Укрепление основания дома в подземной части ведет к дополнительным затратам, которые иногда могут быть довольно ощутимыми.

Пенополистирол прост в монтаже, так как имеет легкий вес и легко режется.

Несмотря на все свои плюсы, он имеет и недостатки: невысокая степень пожарной безопасности (однако из всех видов пенопласта пенополистирол самый пожаробезопасный). Из этого выходит что утепление плиты фундамента пенополистиролом – наилучшее решение, ведь его характеристики соответствуют всем современным техническим требованиям.

Комментарий

• Регистрация: Mar 2008
• Сообщений: 5110

Ответ: Утепленная незагубленная плита на склоне.

заводил тему МЗ фундамент на участке с уклоном , когда планировал фундамент

при 0,5 м перепада на отсыпку подушки и плиту не решился.

вот таким было первое же мнение в той теме:

Хотя у Vinni , как я понимаю, на перепаде в 0,8 все же плита по ригелям, только высоким ригелям, т.е. по сути ленточный (именно из-за перепада) и отлитая поверх (за один технологический цикл) плита поверх ленты.

отсыпать просто подушку без серьезной организации подпорных стенок – как-то нехорошо, на дилетантский взгляд.
