Как правильно сделать дренаж вокруг дома

Трубы, из которых состоит дренажная конструкция, называются дренами. Их прокладывают на глубине ниже самого фундамента под уклоном, чтобы вода стекала самостоятельно.

Существует несколько типов дренажной системы, которые применяются для защиты свайного фундамента.

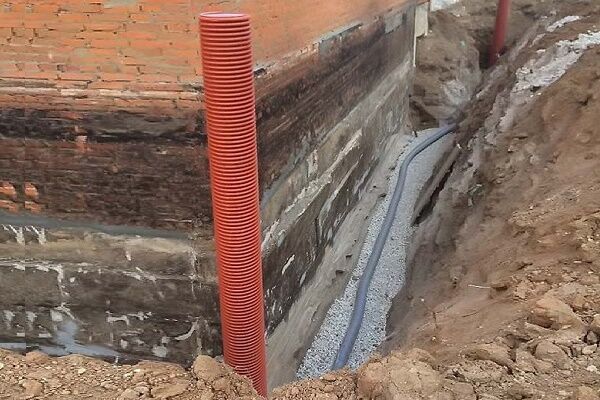

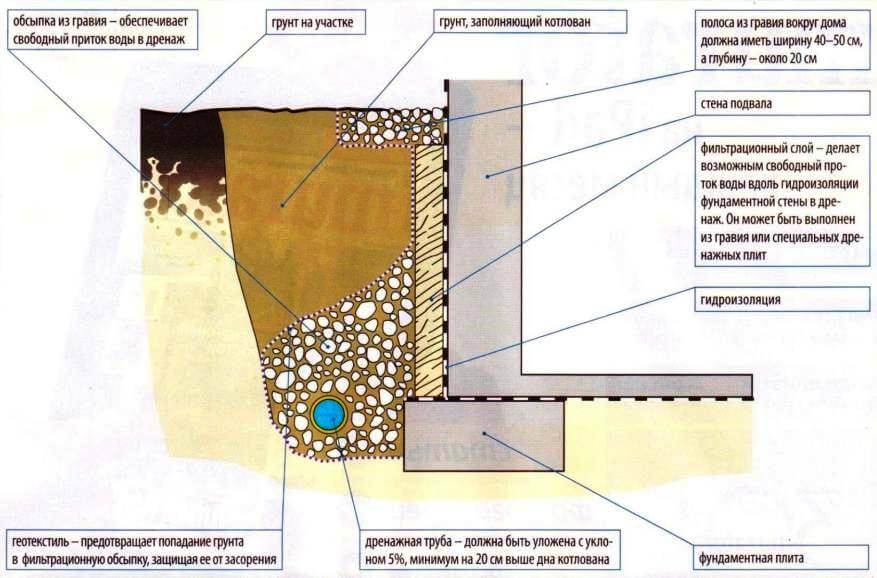

Пристенный

Его главным отличием является близкое расположение к стенам основания дома. Такая конструкция закладывается в глинистых и суглинистых грунтах и при слоистых почвах. Преимущество пристенной дренажной системы заключается в защите подвальных помещений, погребов или цокольных этажей от подтоплений и негативного воздействия влаги.

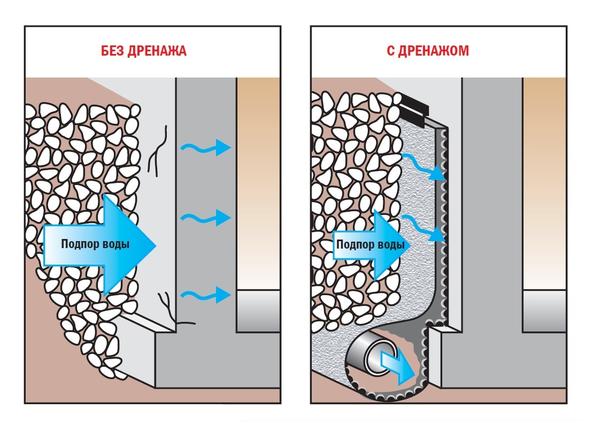

Такое расположение дренажных труб снимает с основания дома гидростатическое и механическое давление, предотвращая проникновение влаги в структуру постройки. В процессе строительства вокруг фундамента прокладываются дренажные трубы, которые присоединяются к инспекционному (смотровому) колодцу.

Его смысл заключается в быстром получении доступа к дренажной системе в случае необходимости её прочистки или ремонта. Вода, проходя по дренажным трубам, попадает в сборный колодец – это конечная и самая нижняя точка всей системы, из которой вода выходит за пределы участка.

Кольцевой

Кольцевая система дренирования закладывается преимущественно в песчаных грунтах. Отличие данной системы от предыдущей заключается в удалённом расположении дренов.

ОБРАТИТЕ ВНИМАНИЕ! Проложив трубы на расстоянии 1,5-3 метра от фундамента дома, инженеры подводят их к инспекционному, а затем – к сборному колодцу или общей ливневой канализации.

Поверхностный или траншейный

Он представляет собой систему небольших траншей вокруг строения, которые направлены в сторону водоприёмника.

Примером такого дренажа служат небольшие траншеи в городах, которые расположены между тротуаром и проезжей частью.

По таким канавам лишняя вода может беспрепятственно покидать участок, не разрушая фундамент и не размывая грунт.

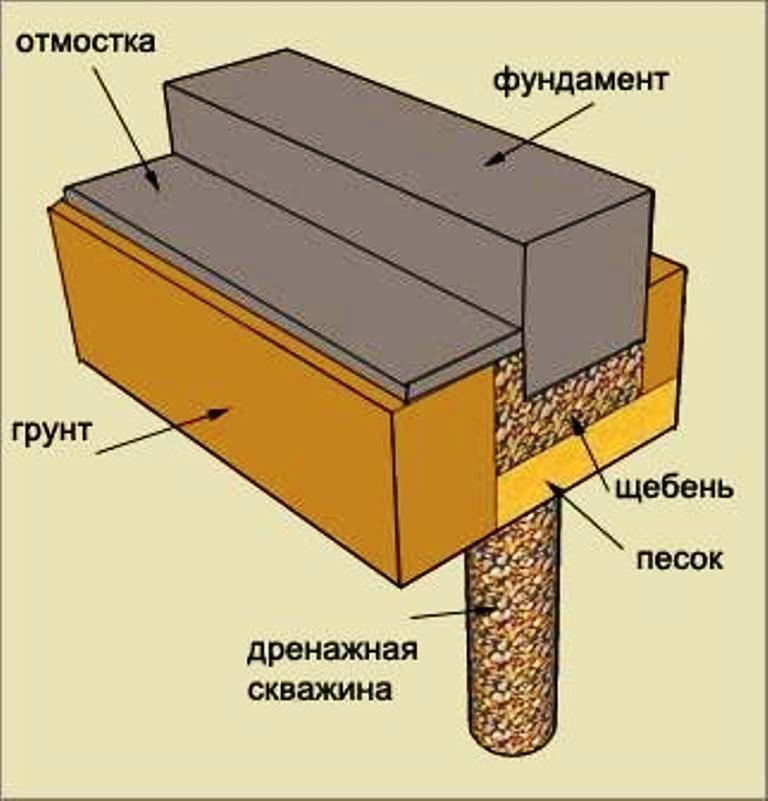

Вертикальный

Прочная и надёжная система вертикального дренирования направлена на понижение уровня грунтовых вод с помощью водосборных скважин, насосов и водопроводящей сети. Вертикально установленная панель оборудована фильтрующим материалом.

Такая система надёжно защищает стены фундамента от переувлажнения. Фильтрующая часть конструкции располагается в водоносном пласте грунта.

Специальные насосы удаляют воду из грунта, поставляя её за пределы участка.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
3. Смонтировать поверхностный дренаж дома.

Правила организации дренажной системы фундамента

Для грамотной постройки дренажа, следует помнить о важных правилах:

• Монтажные работы следует планировать на летний период.
• Сразу стоит настроиться на то, что работы предстоят трудоемкие, поэтому, если планируется выполнить монтаж собственными силами, то времени потребуется немало – 2-3 месяца.
• Если строится дренажная система фундамента, то следует по периметру дома устроить навес из досок и армированной полиэтиленовой пленки. Это позволит исключить риск попадания в подготовленные траншеи воды, если погода испортится.

• Обязательно нужно учитывать характеристики грунта. Так, при слабых грунтах необходимо будет провести укрепление стенок траншей.
• Если хозяин по какой-то причине не знает особенностей заложения фундамента, то перед строительством системы дренажа придется проводить откопку дома. Это мероприятие поможет определить форму фундамента, глубину его заложения, способ обработки.

• Также необходимо получить информацию о качестве и составе грунта на участке, о местах расположения подземных источников, уровне расположения грунтовых вод. Эти сведения могут дать в местном земельном комитете.
• Опытным путем следует определить, в каком месте у фундамента скапливается наибольшее количество воды.
• После того как все нужные сведения будут собраны, можно приступать к составлению схемы расположения труб и колодцев и определению количества материалов – труб, фитингов, щебня и пр.

Совет! Если устройство дренажа фундамента производится на уже обустроенном участке, то рекомендуется построить временную систему отмостки.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Типы дренажа

Способ выполнения дренажа зависит от конструкции дома. Если в здании есть подвал или цокольный этаж, дренаж выполняют пристенным и располагают его вплотную к фундаменту. При отсутствии этих помещений выполняют кольцевой дренаж. Его особенность – расположение на некотором расстоянии от стен здания, в зависимости от типа почвы и глубины грунтовых вод оно может составлять до 4 метров.

Шаг первый – очистка и работы по гидроизоляции фундамента

Работы по гидроизоляции фундамента – обязательное условие эффективности системы дренажа. При выполнении гидроизоляции фундамент необходимо оголить – вырыть с внешней стороны траншею глубиной до его основания. Ширина траншеи должна обеспечивать удобство выполнения работ, обычно она составляет 0,8-1 м. Поверхность фундамента очищают, удаляя старую гидроизоляцию, остатки грунта, прочие загрязнения. При необходимости можно покрыть его антисептиком. После очистки фундамент необходимо просушить. Сушка фундамента естественным способом может занять несколько дней, а то и недель, поэтому целесообразно использовать тепловую пушку или строительный фен.

Гидроизоляция может быть выполнена разными способами:

• оклеечная  – с  помощью рулонных материалов, например, рубероида;
• обмазочная – с использованием битумной мастики;
• проникающая – с помощью специальных средств на основе цемента с химическими добавками.

Для частного дома без цокольного этажа обычно применяют оклеечную гидроизоляцию, наклеенную на битумную мастику, и последующую гравийную засыпку траншеи. Кроме поставленной цели – гидроизоляции фундамента – такой способ улучшает его теплоизоляцию и продляет срок службы. К достоинствам способа следует отнести то, что он не дает усадки, и позволяет сразу же после засыпки траншеи гравием соорудить отмостку – дополнительную меру защиты от размывания почвы рядом с фундаментом.

Не забудьте смазать фундамент водоотталкивающей краской перед дренажными работами

Устройство дренажной системы

Дренажная система кольцевого типа, применяемая в частной застройке, выполняется на расстоянии около 1 метра от стен фундамента. Начинают устройство дренажа, как и на этапе гидроизоляции, с рытья траншеи по периметру здания. Глубина рва под дренаж должна обеспечивать укладку трубы ниже уровня основания фундамента,  ширина его зависит от диаметра трубы и толщины слоя засыпки, и обычно составляет 0,5 м. Также нужно создать уклон в сторону колодцев не менее 1 см на каждый метр длины трубы.

Одновременно копают котлованы под смотровые колодцы – их обычно устанавливают по углам дома, они нужны для проведения ревизии и осмотра дренажной системы. В наиболее низком месте копают котлован под коллекторный колодец, где будут собираться все стоки из системы дренажа.

Дно траншеи и котлованов выравнивают и засыпают слоем речного песка в 15-25 см, трамбуют его, предварительно пролив водой. Выстилают дно геотекстилем – специальной тканью, пропускающей воду и предохраняющей дренаж от засорения почвой. Ширина ткани должна позволять полностью обернуть трубы вместе с засыпкой и обеспечить нахлест. Края полотна временно закрепляют на стенках рва. Насыпают на ткань щебень с величиной фракции 50 мм, толщина засыпки – до 20 см.

Соеденительные элементы дренажной системы

Трубы присоединяют к смотровым колодцам и к коллектору. Котлован для устройства коллектора готовят аналогично траншее, а в качестве емкости  используют перфорированный бак подходящего размера. Размещать коллектор лучше на расстоянии не менее 5 метров от стен дома. Во избежание вспучивания грунта стенки котлована укрепляют и устраивают песчаную подушку. Верх коллектора располагают на уровне почвы и закрывают крышкой, глубина коллектора должна исключать массовое попадание в него грунтовых вод. Из коллектора выполняют отвод воды за пределы участка неперфорированными трубами в сточные канавы или естественные водоемы. После монтажа системы траншею и котлован засыпают землей.

Выполнение такого дренажа не требует глобальных финансовых вложений, при этом позволяет выполнить осушение влажных участков и защитить фундамент дома от сырости. При правильном устройстве системы водоотведения фундамент остается сухим, что продляет срок его эксплуатации и увеличивает теплоизоляционные свойства.  Также советуем почитать информацию про устройство поверхностного дренажа своими руками.

Выбор оптимального варианта дренажной системы для фундамента

Когда становится понятно, что вам требуется дренаж фундамента? Водоотведение необходимо в следующих ситуациях:

• если цокольное помещение располагается ниже уровня грунтовых вод, или, когда пол подвала располагается над уровнем залегания подземных вод меньше, чем на 50 сантиметров;
• когда дом стоит на глинистом типе почвы;
• если постройки располагаются в зоне капиллярного увлажнения.

Есть несколько вариантов, как создать дренаж вокруг дома, выбор самого подходящего типа водоотведения определяется в каждом конкретном случае индивидуально:

• пластовый — тип дренажа для плитного фундамента, который делается на начальном этапе строительства дома;
• пристенный — удобнее делать во время строительства дома, защищает от высоко расположенных грунтовых, осадков;
• глубинный кольцевой — подойдет для домов без подвального помещения.

Пристенный дренаж фундамента

Для обеспечения на участке нужного уровня воды и организации отвода лишней влаги используются специальные системы водоотвода. Пристенный дренаж фундамента является наиболее практичным и простым вариантом для этих целей, который можно организовать своими руками.

Конструктивные особенности

Дренаж – это система водоотведения грунтовой или талой воды с участка или, напротив, обеспечения её равномерной циркуляции по определенной площади. Пристенный дренаж – это система дренажа, при которой дрены располагаются непосредственно вокруг жилого дома или другого здания, опоясывая его и обеспечивая максимальное осушение фундамента и подвала.

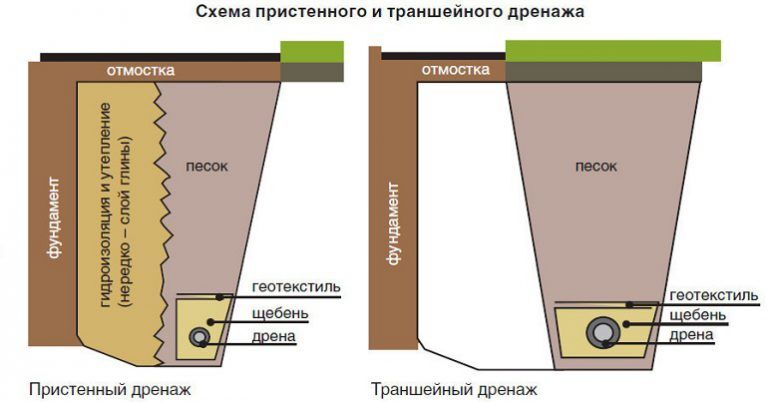

Существует два типа такой пристенной конструкции:

Устройство линейного производится по всему отмостку, он чаще всего является открытым, т. е. дрены просматриваются сверху. Для защиты от сора и заиливания используются специальные металлические решетки. Его особенностью является то, что он преимущественно обустраивается уже после окончания строительства коттеджа.

В загородных домах, расположенных в болотистой местности рекомендуется обустраивать пристенный горизонтальный пластовый дренаж. Его еще называют внутренний или глубинный, т. к. по своей конструкции он представляет практически одно целое с фундаментом. Его основание закладывается еще при строительстве песочной или щебневой подушки для несущей системы здания.

Расчет и разработка

Как и при установке канализации, очень важный этап работ – это разработка чертежа и плана проекта. Согласно СНиП, потребуется учесть следующие факторы:

1. Глубину дренажа;
2. Ширину;
3. Уклон.

Глубина заложения пристенного отвода по ГОСТу должна определяться по уровню фундамента и промерзанию грунта в холодное время года. Преимущественно, пристенный дренаж находится ниже, чем основание на 30–40 мм, но точные показатели зависят от типа местности.

Если в грунте имеется большое количество камней или рядом расположен водоем, то допускаются некоторые отклонения от нормы.

Также этот параметр может варьироваться в зависимости от площади осушения и области использования (для жилых или промышленных зданий, с целью мелиорации или распределения влаги по периметру цоколя).

Ширина труб и траншей – это очень важный показатель, т. к. он определяет эффективность работы всей системы. Для того чтобы провести расчет, рекомендуется обратиться к геодезистам Вашего региона, они смогут определить точный уровень влажности грунта и сопоставить другие атмосферные факторы.

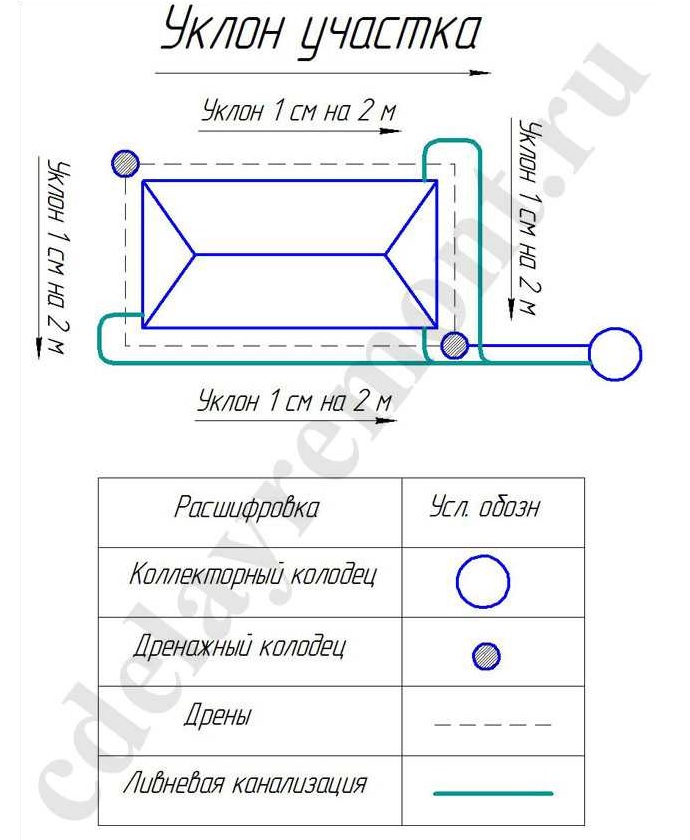

Уклон для пристенных ливневых конструкций рассчитывается, в большинстве случаев, самостоятельно. Технология очень похожа на конструкцию канализации: в зависимости от ширины и продолжительности системы требуется делать постепенный уклон на 2 сантиметра или более в сторону септика.

При этом ключевое значение имеет расстояние крайней точки трубы до сборного коллекторного колодца.

Если угол будет слишком маленьким – дренаж начнет заиливаться, а если слишком резким, то колодцы будут быстро переполнятся и потребуется обеспечивать их насосами или регулярно откачивать воду.

Расчет легко сделать самостоятельно. Например, здание имеет стены длиной в 9 и 10 метров, при этом, септика удален от отмостка на 7 метров. Его верхний уровень расположен на высоте 20 сантиметров над землей.

Каждый участок трубы будет длиной 19 метров (10 + 9), длина трубы до колодца составит 26 метров (19 – длины трубы и 7 – до септика).

Исходя из этого, общий показатель уклона будет: 52 сантиметра (если отталкиваться от 2 сантиметров угла наклона системы).

Сам проект пристенного дренажа обязательно должен проверяться профессиональным строителем и геодезистом. Они смогут вычислить возможные недочеты и исправить ошибки в расчетах, что очень важно для обеспечения сухости в подвале и продления срока эксплуатации здания.

: Дренаж и отсыпка участка при сторительстве своими руками

Установка

Выполнить монтаж пристенного дренажа довольно просто, если на руках есть схема работы и план. Рассмотрим более легкий вариант – линейной системы, т. к. пластовый рекомендуется обустраивать только специалистам.

Как своими руками выполнить пристенный траншейный дренаж:

Крепить септик можно только в местах с самым низким уровнем, иначе их установка будет нецелесообразной. Общая смета может быть значительно меньшей, если использовать вместо труб коряги, доски, кирпичи или пластиковые бутылки. По времени вся организация занимает от нескольких дней до недели интенсивной работы.

Обзор цен

Если нет желания или возможности самому работать над пристенным дренажом, то можно обратиться к строительным компаниям своего города, цена зависит от сложности работы и размера системы. Рассмотрим примерную стоимость за 1 погонный метр дренажа «под ключ»:

Особенности проведения работ

Устройство дренажа фундамента можно произвести и самостоятельно, но только в том случае если изучить особенности этой работы. Без этого при отсутствии профессиональных навыков получить качественную дренажную систему практически невозможно.

Обустройство дренажа под фундамент следует проводить только в теплую погоду – с мая по конец сентября. В идеале – только в течение трех летних месяцев. Важно также учитывать, что продолжительность работ велика. Без привлечения специалистов мероприятие по обустройству дренажа может занять до девяноста дней.

Процесс создания дренажа вокруг фундамента происходит в определенном порядке, которого следует придерживаться. Нарушение технологии приведет к тому, что система не сможет выполнять свои функции.

В первую очередь необходимо подготовить фундамент к обустройству дренажа и произвести работы по гидроизоляции. Для этого основание откапывают. Глубина траншеи, требующаяся для работ, как правило, не превышает метра. Когда земляной этап окончен, переходят к очистке поверхности от старой гидроизоляции и остатков земли. После этого основание оставляют просохнуть и затем начинают повторную гидроизоляцию, которая может быть весьма разнообразна по применяемым материалам.

Когда гидроизоляция фундамента произведена, нужно переходить к обустройству непосредственно дренажа. Тут так же важно придерживаться схемы работ по обустройству дренажа фундамента. Здесь также проводят земляные работы. Отступив около метра от фундамента, копают траншеи достаточной для дренажной трубы шириной в одиннадцать сантиметров и с учетом отсыпки в десять сантиметров.

Глубина же должна быть несколько больше, чем у фундамента. После того как все прокопано, начинают ровнять дно траншей при помощи песка таким образом, чтобы на метр был один сантиметр уклона. Далее на дне траншей для дренажа грунтовых вод от фундамента укладывается геотекстиль. Затем на материал укладывают десятисантиметровый слой гравия.

На него устанавливают трубы для дренажа, выдерживая уклон в один сантиметр. Трубы должны отходить от постройки минимум на пять метров. На дальнем конце устанавливают водосборник, глубина которого должна быть больше чем у труб как минимум на метр. Также она не должна быть ниже верхнего края грунтовых вод.

В водосборнике, который застилают, как и траншеи, геотекстилем устанавливают пластиковую бочку, в дне которой проделывают отверстие. Утепляется емкость гравием. Таким образом производят дренаж возле фундамента. Подобным способом делается и дренаж ленточного фундамента, который чаще всего возводится в дачном строительстве.

Решив провести все работы по обустройству дренажа фундамента, и задаваясь вопросом, как это сделать, следует правильно оценить свои возможности. Все дело в том, что процесс этот сложен и требует много времени, знаний и сил. С учетом этого чаще всего самостоятельное выполнение работ является неоправданной экономией, и лучше будет обратиться в проверенную строительную фирму. Мастера высокого класса проведут все работы в максимально короткие сроки (порядка 1 месяца) и с высоким качеством исполнения, которого добиться самостоятельно не удастся.

Пошаговые инструкции по обустройству дренажа

Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят своими руками правильно сделать отвод воды с участка . В перечень требований входит:

• расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
• размещение труб проводится ниже линии фундамента на 10-30 см;
• дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
• водосборные колодцы устанавливают не ближе 3,0 м от дома;
• смотровые и ревизионные колодцы монтируют на участках соединения труб;
• на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенных в единую систему.

Набор материалов

Для проведения строительно-монтажных работ необходимо иметь в наличии:

• лопаты: штыковую и совковую;
• дрель с насадками;
• перфорированные трубы ПВХ, диаметром 7,5 10 см;
• смотровые колодцы, оснащенные лючками;
• пластиковые емкости для водосбора;
• крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
• рулонные геотекстиль;
• мастика водостойкая битумная для защиты фундамента;
• песок и гравий.

Этапы монтажа — подготовка фундамента дома

Установка дренажной системы начинается с подготовки фундамента дома:

• откапывание и очистка поверхности от грунта;
• удаление остатков старой гидроизоляции;
• обработка грунтовкой и нанесения битумной мастики;
• крепление геотекстильной ткани или армированной сетки;
• после высыхания первого слоя нанесение второго.

Затем выполняют устройство гравийного фильтра:

• выкапывают траншеи глубиной ниже уровня фундамента;
• засыпают дно гравием, трамбуют несколько слоев вручную;

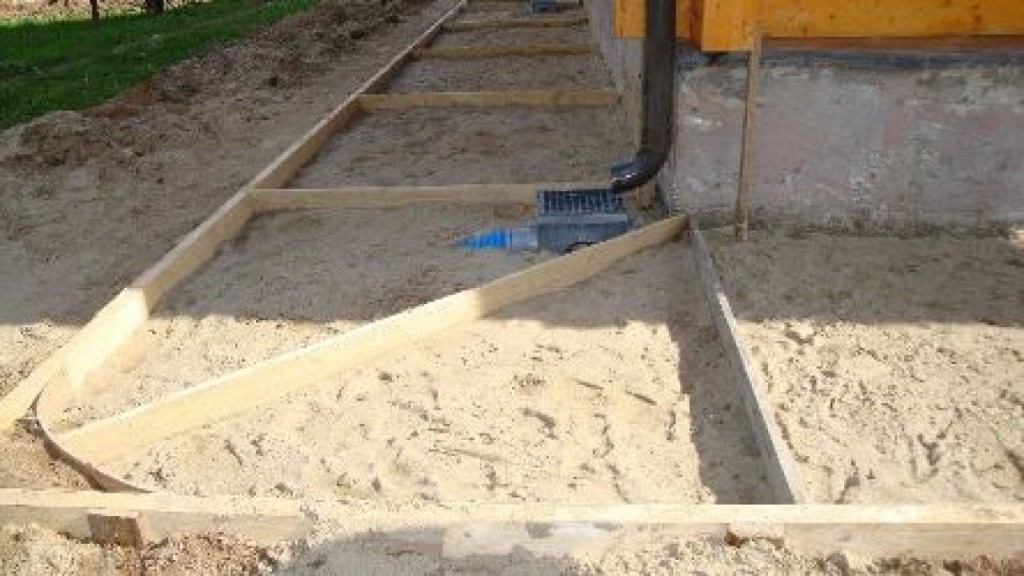

• устройство отмостки.

По завершении подготовительных мероприятий приступают к монтажу дренажной системы:

• выкапывают ров по периметру частного дома;
• дно траншеи засыпают песком;
• геотканью застилают траншею по периметру;
• размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
• поверх насыпанного слоя гравия соединяют края геотекстиля;

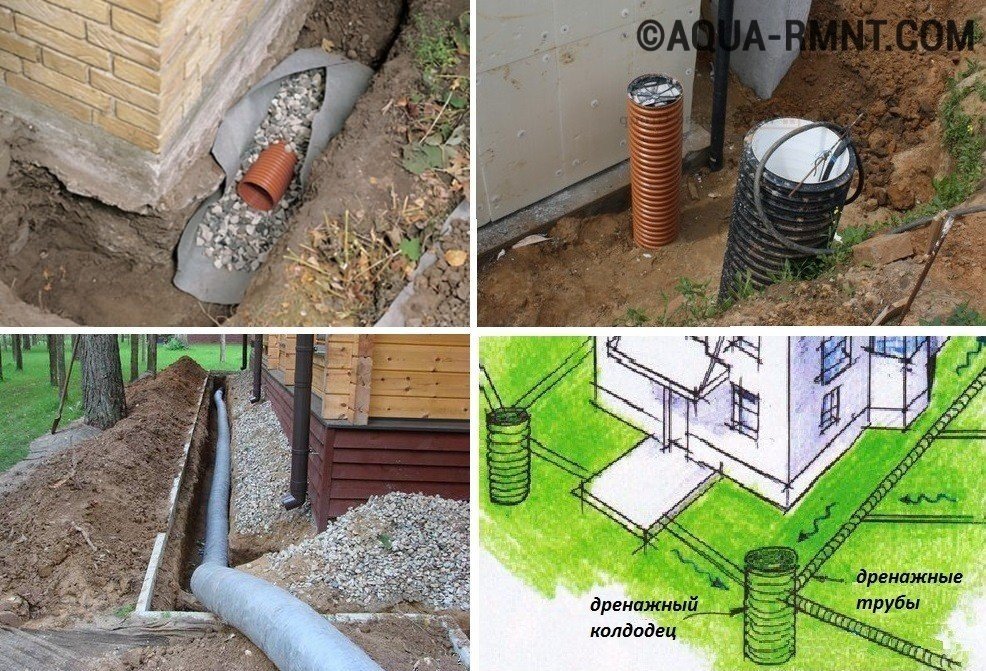

• устанавливают смотровые колодцы по углам строения;
• водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;

Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключение, готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.

Внимание к деталям

Правильно расположенные смотровые колодцы упрощают контроль и регулярное очищение системы водоотвода от грязи. На участках с высокой влажностью рекомендуется установить дополнительные водосборники переливного типа. Они выполняют резервную роль, их монтируют близко от основных колодцев. Магистральные стоки направляются к основным водосборникам. Для предотвращения растрескивания и деформации водосборника нельзя засыпать их грунтом. Использование в качестве засыпки гравия мелкой фракции защитит от пучения грунта. При расчете угла наклона водоотвода необходимо устанавливать верхнюю точку конструкции ниже уровня пола подвального помещения, а нижнюю на 20 см ниже фундамента. Отвод воды от дома сложный и трудоемкий процесс, который требует наличия набора инструментов и приспособлений, квалификации и опыта работы в данной сфере. Для достижения гарантированно высокого результата, рекомендуется воспользоваться дренажной системой Софтрок.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

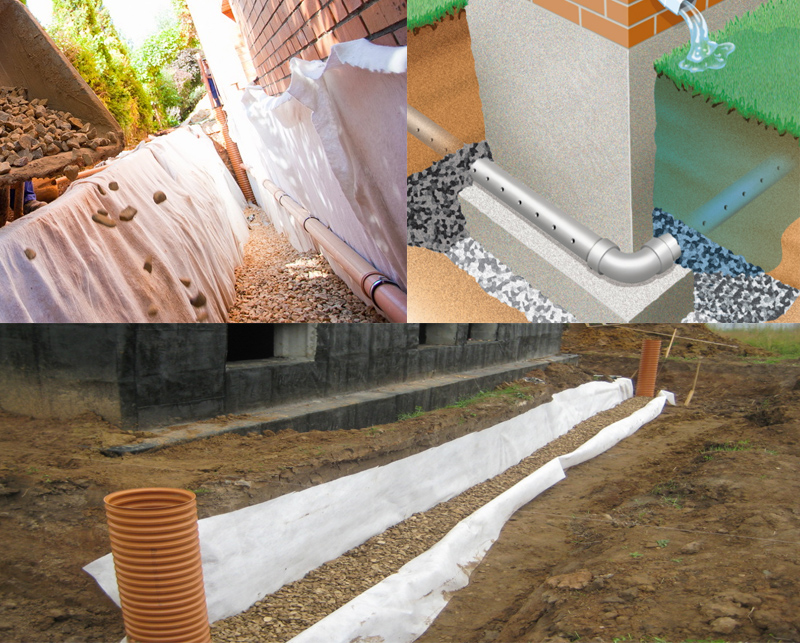

Изготовление пристенного дренажа

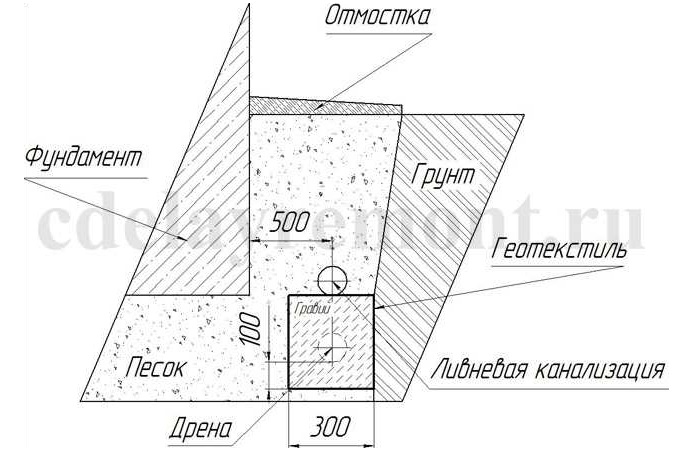

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;

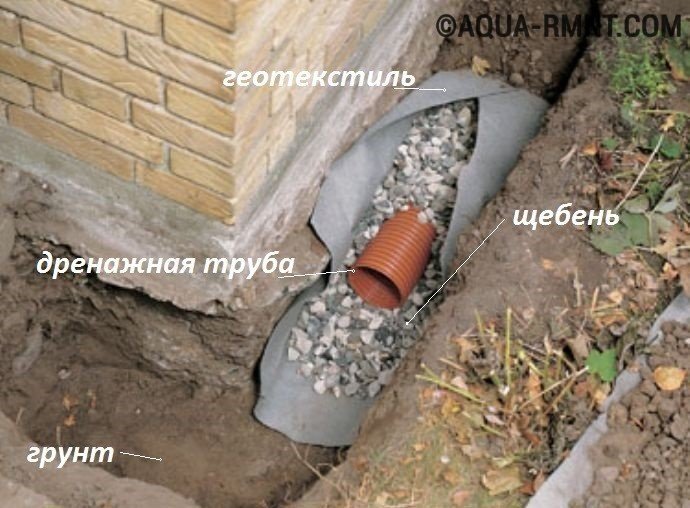

• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа. Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность.

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Особенности устройства гидроизоляции

Обязательно проведите гидроизоляцию цоколя и подвального помещения

Прежде чем осуществить отвод грунтовых вод, необходимо произвести гидроизоляцию стен и пола подвального помещения, цоколя и основания фундамента. При этом нужно учитывать важные моменты:

• покрытию, используемому в этих целях, надлежит быть целостным без зазоров и щелей;
• на сторону, на которую приходится больший натиск влаги, наносится дополнительная защита изолирующим материалом;
• обязательно наличие отмостки вокруг дома, правильного выбора её ширины и градуса наклона. Она позволит отвести воду от здания не только методом дренирования, но и с помощью обустройства накопительной ямы. При наличии отмостки не образуются лужи. Она защищает фундамент и грунт от проникновения воды.

Отмостка имеет важное значение в деле предохранения здания от влаги.

Основание здания (фундамент) и его защита от талой и дождевой воды

По правилам строительной науки, отмостка используется для отвода природной воды от фундамента. При этом это предусматривает не только внутреннюю систему дренажирования, но и каналы отвода воды (внутренние и наружные). Однако использование наружной системы вод подвергается риску быть закупоренной, особенно весной, во время резкого перепада температур: от плюсовой, до минусовой.

По мнению специалистов, наружная система более эффективна в летнее и осеннее время, когда отвод вод производится с помощью уклонов горизонта участка. Это наиболее оптимальный и дешевый способ отвода воды от здания. Однако требует постоянного и внимательного обслуживания.

Схема создания узла дренажа на участке

Выполнение таких работ необходимо иметь подручный инвентарь: лопаты (штыковая и подборная), грабли, тачку.

После — установление параметров прилегающего к фундаменту водораздела по ширине и глубине. Наиболее эффективно работает водораздел на больших участках, практически в стадии планирования строительного участка. При этом такой способ используется не только для защиты строений, но и технологических структур (автомобильная площадка, лужайки для отдыха и спортплощадка и т.д.)

Имея собственное представление о комфорте в жилье, можно сформировать личные дизайнерские решения, которые предполагают создания функциональных зон с уклоном от строений на уровне 5%. При таких условиях можно организовывать различные местные водные сооружения, переправы. Также следует помнить, что наличие природной воды позволяет использовать ее для восполнения потерь при круготоке воды.

План организации водоотвода от фундамента

В принципе, дождевая или талая вода может отводиться с участка в дренажные колодцы или каналы для дальнейшего отвода от домовладений. Перепад между отмосткой и системой дренажного отвода воды должна быть на уровне 20 сантиметров.

Проведя разметку линий водораздела, приступают к непосредственной организации системы отвода воды, которая традиционно проводится двумя способами.

Схема защиты участка от грунтовых вод

Технические условия для обустройства дренажной системы

Инженерные коммуникации для водоотвода проектируют с учетом требований СНиП , В нормативной документации регламентируется размещение дрен, влагоприемников, соединительных деталей, колодцев.

Расположение элементов по строительным стандартам:

• коллекторы для сбора воды – в самых нижних местах;

• колодцы-дренажи – через 20 м и на изгибах каналов;

• уклон труб по минимуму – 20 мм на 1 метр в глинистых, 30 мм в песчаных почвах;

• во избежание неэффективности, рассчитывают глубину залегания дренирующей трубы;

• определяют уклон дрен нужной конфигурации;

• вычисляют количество и места установки колодцев;

• жидкость удаляется в сточную траншею, на орошение насосом, ассенизаторской машиной, в водоем или канализацию.

Детали поверхностного водоотвода монтируются на глубине до 1 м. Их укладывают вдоль дорожек, стоков, площадок. Стоит отметить, что ливневку и подземный дренаж комбинировать нельзя. При затяжных ливнях или активном таянии снега конструкция может деформироваться под многократным увеличением объема жидкости. После переполнения общего канала вода стремится обратно в дренаж, что провоцирует чрезмерное увлажнение с последующим подмывом глубоких почвенных слоев. Последствия – повышение усилия зимнего вспучивания, разрушение отмостки и фундамента.

При обустройстве подземного дренирования пристенного типа проводят расчеты:

1. Глубины укладки. Обледеневшая вода не должна разрывать стенки, поэтому желоба монтируют ниже уровня промерзания грунта. Координаты берут из СП , добавляя к показателю подушку из щебня высотой 400 мм.

2. Закладку фундаментной подошвы. Для мелкозаглубленных лент глубину рассчитывают, исходя из пункта №1. При других вариантах уровень должен быть на 300-500 мм ниже конструкции.

После выполнения расчетов характеристик дренажной конструкции и создания чертежа, определяются с расходом фитингов, труб, щебня и прочих расходных материалов.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Итак, начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов. Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Обустройство внешнего дренажа вокруг фундамента

Внешняя система отвода имеет замкнутую линию, огибающую весь дом по периметру. Конструкция предусматривает наличие специального резервуара, в который вода будет направлена с поверхности под наклоном самотеком. Для этого емкость для сбора должна находиться в самой нижней точке. В качестве такого резервуара с успехом можно использовать пластиковую бочку или же потребуется смонтировать сборный колодец. Для обустройства дренажа подвала или отдельного погреба нужны:

1. Перфорированные водоотводящие трубы, размер которых не должен превышать 150 миллиметров в диаметре.
2. Колодец смотровой, расположенный по углам периметра. В качестве такого колодца часто используют трубу большого диаметра, например пятисотку.
3. Соединительные элементы, угловые фитинги и тройники.
4. Строительный сыпучий материал: песок, гравий или щебень.

Траншею засыпают грунтом вперемешку с песком и щебнем. Одновременно проводят работы по устройству пристенного дренажа вокруг фундамента, который под наклоном будет уводить воду от кольца в специальный резервуар.

Совет. Необходимо периодически наблюдать за резервуаром и следить, чтобы вода в нем не поднималась выше уровня дренажного кольца. Некоторые предприимчивые хозяева устанавливают в емкости насос, который автоматически включается в работу при повышенном уровне воды в резервуаре.

Выполнить дренаж цокольного этажа, подвала или подземного гаража своими руками можно, главное – внимательно изучить процесс осушки грунта и особенности каждого вида дренажа. Подготавливайте материалы и инструмент и не бойтесь экспериментировать.

Как выполняется обустройство дренажного колодца и отмостки

При отсутствии по соседству с участком, где проводится дренаж, канавы, оврага или естественного водоема, куда может сбрасываться вся отведенная от дома и с участка в целом вода, дренажный колодец становится завершающим элементом системы. Сюда же может выводиться система поверхностного дренажа, устанавливаемая поверх закрытой. Исходя из функционального назначения, дренажный колодец может быть обустроен в виде:

• накапливающего. Наличие герметичного дна позволяет накапливать воду, которая может использоваться для полива
• поглотительного. При отсутствии желания использовать отведенную воду для полива в дренажном колодце не обустраивается плотное дно, поэтому вода постепенно просачивается в грунт.

Обратите внимание! Устройство из пластика можно купить. Для самостоятельной сборки могут быть использованы железобетонные кольца. Конструкция также может быть отлита с помощью цементного раствора, нанесенного на армирующую сетку. Люк дренажного колодца подбирается из прочного материала, для этой цели неплохо послужит чугунная крышка.

Колодец, куда сводятся все трубы дренажной сети, может быть изготовлен из бетона или пластика

Обустройство дренажного колодца идет в таком порядке:

1. По месту пересечения осей труб производится выборка грунта.
2. Уложенную геоткань засыпают щебнем, не доводя слой до поверхности 200 мм.
3. Уровень засыпки щебнем дренажных труб составит около 300 мм.
4. Обмотав дренажные трубы геотекстилем внахлест, фиксируем его с помощью синтетической бечевки.
5. Для утепления выпуска канализации берется пенопласт толщиной от 250 мм.
6. Засыпается грунт, укладывается слой дерна.

В качестве необходимого дополнения к дренажной системе рассматривается укладка отмостки, по которой влага будет стекать в сторону от постройки, в меньшей степени контактируя с фундаментом и стенами. Водонепроницаемый материал укладывается к наружной стене под тупым углом. Используют:

• асфальтирование или бетонирование. Практичный и недорогой вариант;
• глину или камни, или тротуарную плитку. Выкладка такой отмостки потребует немалого труда, но обеспечит эстетическую привлекательность;
• ПВП-мембраны, устанавливаемые в грунте в качестве основы под любое покрытие, которым может послужить даже слой дерна или газонной травы.

Обустраивая дренажную систему вокруг постройки можно втянуться во весьма затратное мероприятие в зависимости от типа, которому будет отдано предпочтение. Наиболее сложной и трудоемкой является система закрытого типа, которая охватывает, как правило, и территорию участка в целом.

Принимая решение о проведении дренирования, следует принимать в расчет:

• расположение постройки;
• особенности почвы;
• уровень залегания пласта грунтовых вод;
• годовую норму осадков;
• и собственные финансовые возможности.

Прокладка траншей, выполнение перфорирования недорогих пластиковых труб не связаны с применением инструментов, используемых профессионалами, как и другие технологические операции. Поэтому представляется вполне возможным не только самостоятельное выполнение схемы дренажной системы, но и обустройство собственными руками, без привлечения сторонних специалистов и сложной техники.

Устройство монолитной фундаментной плиты — подготовка, подушка, дренаж, геотекстиль, схема

Прежде, чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее применять. Правильным решением будет применить этот тип основания, если:

• Строение возводится на сильно пучинистых или песчаных грунтах, болотистых или торфяных почвах.
• Место для строительства отличается высоким уровнем грунтовых вод.
• Здание отличается повышенной чувствительностью к деформации, в основном, это строения из кирпича, бетона и подобных материалов.

У нас на сайте представлена фундамент плита, схема в разрезе которой — на рисунке.

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Эта программа поможет посчитать не только количество необходимого бетона, песка, щебня и арматуры, но и стоимость материалов.

Фундамент плита: схема дренажа

Дренаж под фундамент выполняют по разным схемам, в зависимости от того, насколько близко пролегают грунтовые воды. В случае глубокого прохождения можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорываются по дну котлована и закрываются сверху геотекстилем. В этом случае гидроизолируют только сам фундамент при помощи разнообразных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти виды не обеспечивают полной гидроизоляции, поэтому напомним еще раз, применимы только в случае низкого пролегания грунтовых вод.

Трубы укладываются по периметру здания в мелкий гранитный щебень с уклоном в 5-10 мм в сторону дренажного колодца.

При этом конец выводной трубы должен быть на несколько сантиметров выше дна дренажного колодца, который располагают не ближе, чем на 5 м от фундамента.

 Последовательность действий при формировании подушки

Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:

• Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
• Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
• Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.

Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:

• Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
• Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
• Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
• Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.

Бетонная заливка с армированием

В зависимости от толщины фундамента заливку можно произвести как одномоментно, так и разбив ее на два этапа:

• бетонная подготовка под фундаментную плиту,
• заливка самой плиты.

Бетонную подушку формируют следующим способом:

• Для укрепления вначале укладываются пруты диаметром 12 мм.
• Заливается бетон, так чтобы по высоте он выступал на 15 см над землей.
• Бетон тщательно утрамбовывается по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для связки с фундаментом.

Заливка самого фундамента при любом методе производится одинаково. Арматура вяжется стальной проволокой крест-накрест, так чтобы получилось две сетки с ячейками в 200 мм. Одна сетка располагается в 5 см от поверхности подушки, вторая на том же расстоянии от поверхности плиты.

Заливается высококачественный бетон (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Высокое качество бетона обязательное условие, так как к монолитному фундаменту предъявляются повышенные требования.

Проще всего рассчитать количество бетона с помощью калькулятора фундамента плиты, но примерно это около 25-30 кубометров.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Устройство монолитной фундаментной плиты — подготовка, подушка, дренаж, геотекстиль, схема

Прежде, чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее применять. Правильным решением будет применить этот тип основания, если:

• Строение возводится на сильно пучинистых или песчаных грунтах, болотистых или торфяных почвах.
• Место для строительства отличается высоким уровнем грунтовых вод.
• Здание отличается повышенной чувствительностью к деформации, в основном, это строения из кирпича, бетона и подобных материалов.

У нас на сайте представлена фундамент плита, схема в разрезе которой — на рисунке.

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Эта программа поможет посчитать не только количество необходимого бетона, песка, щебня и арматуры, но и стоимость материалов.

Фундамент плита: схема дренажа

Дренаж под фундамент выполняют по разным схемам, в зависимости от того, насколько близко пролегают грунтовые воды. В случае глубокого прохождения можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорываются по дну котлована и закрываются сверху геотекстилем. В этом случае гидроизолируют только сам фундамент при помощи разнообразных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти виды не обеспечивают полной гидроизоляции, поэтому напомним еще раз, применимы только в случае низкого пролегания грунтовых вод.

Трубы укладываются по периметру здания в мелкий гранитный щебень с уклоном в 5-10 мм в сторону дренажного колодца.

При этом конец выводной трубы должен быть на несколько сантиметров выше дна дренажного колодца, который располагают не ближе, чем на 5 м от фундамента.

 Последовательность действий при формировании подушки

Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:

• Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
• Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
• Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.

Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:

• Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
• Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
• Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
• Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.

Бетонная заливка с армированием

В зависимости от толщины фундамента заливку можно произвести как одномоментно, так и разбив ее на два этапа:

• бетонная подготовка под фундаментную плиту,
• заливка самой плиты.

Бетонную подушку формируют следующим способом:

• Для укрепления вначале укладываются пруты диаметром 12 мм.
• Заливается бетон, так чтобы по высоте он выступал на 15 см над землей.
• Бетон тщательно утрамбовывается по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для связки с фундаментом.

Заливка самого фундамента при любом методе производится одинаково. Арматура вяжется стальной проволокой крест-накрест, так чтобы получилось две сетки с ячейками в 200 мм. Одна сетка располагается в 5 см от поверхности подушки, вторая на том же расстоянии от поверхности плиты.

Заливается высококачественный бетон (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Высокое качество бетона обязательное условие, так как к монолитному фундаменту предъявляются повышенные требования.

Проще всего рассчитать количество бетона с помощью калькулятора фундамента плиты, но примерно это около 25-30 кубометров.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Характерные ошибки

Предлагаем ознакомится с основными ошибками, которые допускают частные застройщики. Чтобы ваша дренажная система служила долго и безукоризненно, в процессе работы придется соблюдать определенные требования:

• не стоит особые надежды возлагать на пристенную дренажную систему, так как главными ее функциями считаются сбор и отведение осадков, а не грунтовой влаги;
• не рекомендуется применять геотекстиль для обустройства фильтра в тех случаях, когда строительство ведется на суглинистых или супесчаных почвах. Через несколько лет эксплуатации фильтр кольматируется, что повлечет за собой ухудшение эффективной работы всего дренажа;
• для контроля уклонного угла при укладке труб следует использовать нивелир или теодолит;
• при устройстве дренажа следует применять не ливневые колодцы, а именно дренажные – именно в них собираются атмосферные осадки;
• не стоит возлагать все надежды только на дренаж. Чтобы обеспечить максимальное и эффективное отведение влаги от фундаментной конструкции, в направлении ливневки обустраивают водосточную систему.

Последняя рекомендация заслуживает пристального рассмотрения. Следует запомнить, что подключение ливневки и дренажной системы к одной трубе строго запрещается. Практика показывает, что подобные решения дают обратный эффект – во время сильного дождя дренажная линия не справляется с отводом воды. В конечном итоге почвенный состав возле фундаментной основы переувлажняется, в зимний период избыток воды замерзает, грунтовые слои подвергаются пучению. Все это способствует деформированию отмостки, образованию подвижек фундаментного основания и его последующему разрушению.

Ливневку изготавливают из простых канализационных труб оранжевого цвета. В системе обязательно предусматриваются лотки для приема влаги, которая поступает в накопительные колодцы.

Кольцевой дренаж своими руками

Такую систему можно обустроить уже после завершения возведения здания. Рекомендации в отношении отступов между конструкциями и дренажем остаются аналогичными.

Предварительно следует привести пару дополнительных важных замечаний.

Схема прокладки труб кольцевого дренажа

Во-вторых, в отношении накопительного колодца. В случае с коллекторной системой целесообразнее использовать его разновидность с глухим дном. Порядок установки отличается от инструкции к фильтрационному колодцу лишь отсутствием донной щебенчатой засыпки.

Ревизионный колодец

Схема монтажа колодца

Порядок работы представлен в таблице.

Предварительно для собственного удобства можете сделать разметку. Для этого отступите от стен дома 3 м (в идеале. В условиях отсутствия достаточного пространства многие застройщики уменьшают этот показатель до 1 м, ориентируйтесь по ситуации), вбейте в землю металлический или деревянный колышек, отступив от него дальше на ширину траншеи вбейте второй колышек, затем аналогичные ориентиры установите напротив, у противоположного угла строения. Натяните между колышками веревки.

Таблица. Кольцевой дренаж своими руками

В завершение остается установить ревизионные и накопительный колодцы, подключить к ним трубы и выполнить обратную засыпку грунта.

Подключение колодца
