Минусы и плюсы фундамента на винтовых свая

Особенности свайных фундаментов

Основание такого типа состоит из определенного количества винтовых опор, которые вкручиваются в грунт механическим или автоматизированным методом. Сама свая представляет собой металлическую трубу, имеющую наконечник и одну или несколько лопастей. Есть также изделия, на которых лопасть отсутствует.

Винтовой фундамент отличается от других типов оснований своими особенностями. Для него не требуется устройства траншей или котлована, так как «винты» вкручивают точечно прямо в имеющийся грунт. Готовая конструкция из винтовых свай остается на виду или закрывается стройматериалом. В последнем случае пространство под домом переоборудуют для хозяйственных нужд.

Достоинства винтовых свай

Винтовые сваи характеризуются очень хорошими несущими способностями. Каждая такая свая способна выдерживать до нескольких тонн, сохраняя свою форму и не разрушаясь. Для строительства крупных объектов применяются сваи из толстых труб, обладающих особо высокой прочностью. Из таких изделий можно соорудить надежный фундамент для кирпичного коттеджа.

Важное достоинство свайно-винтового фундамента заключается в том, что его можно изготовить в любое время года, даже зимой. Установка свай в промерзший грунт возможна с помощью специальной техники. Сначала пробуриваются неглубокие скважины, в которые погружаются сваи. Затем машина завинчивает их буквально за несколько минут. Довольно часто сваи завинчивают вручную, используя вместо машины простое приспособление из металлоконструкций. Двое рабочих способны справиться с этой работой в течение нескольких дней, не прикладывая значительных усилий.

Установленные сваи подрезаются таким образом, чтобы их концы находились в одной плоскости. Затем на них устанавливают оголовки, поверх которых монтируют нижнюю обвязку из металлоконструкций.

Стоимость свайно-винтового фундамента почти в два раза меньше, чем обычного ленточного основания, а изготавливается он всего за несколько дней, тогда как бетонная конструкция набирает прочность в течение месяца.

Преимущество свайно-винтового фундамента заключается еще и в том, что его со временем можно укрепить, добавив по периметру постройки новые сваи. При этом не проводятся земляные работы, что позволяет предотвратить повреждение грунта и конструкций в эксплуатируемом здании.

Фундамент из винтовых свай – особенности и преимущества

Фундамент на винтовых литых или сварных сваях с двойной обвязкой из бруса для жесткости отлично подходит для панельных, каркасных строений и зданий из бруса. Ростверк может быть выполнен из железобетонной монолитной ленты, из дерева или швеллера, двутавровых балок. Все зависит от особенностей проекта здания.

Производят винтовые сваи с разным наконечником — сварным или литым. Чтобы избежать проблем при эксплуатации дома, нужно заказывать возведение фундамента только у профессионалов. Использовать сварные сваи рекомендуется только в мягких грунтах. Если будут допущены ошибки в расчетах, произойдет отрыв некачественно приваренных лопастей при их вкручивании, надежность конструкции дома из бруса, панелей, значительно снизится.

Практически для любого грунта подходят литые конструкции. Основные характеристики изделий:

• диаметр лопастей 30 см, толщина металла достигает 1 см;
• ствол выполняется из трубы диаметром 5-15 см, со стенкой от 0,4 см;
• вес сваи 2,5 м длиной всего 35 килограмм.

При монтаже литых свай исключается перекос. В случае столкновения с камнями наконечник не повреждается. Можно добиться очень точного размещения ствола. Сваи из оцинкованной трубы не подвергаются коррозии под воздействием влаги и воды. Они без проблем эксплуатируются десятки лет. Черный металл обрабатывается специальными составами, покрывается качественной краской для защиты от коррозии.

Что такое свайно-винтовой фундамент

Фундамент представляет собой надёжное основание, которое распределяет весовую нагрузку от постройки посредством точечно вкрученных в грунт свай. Конструкционный элемент — винтовая свая — состоит из трёх основных частей:

1. Металлическая пустотелая труба — в зависимости от расчётной несущей способности и типа грунта может иметь разную длину и диаметр. Внутри пустотелая. В некоторых случаях для защиты от коррозии заливается бетоном. Снаружи основа сваи защищается от контакта с влагой антикоррозионным покрытием — порошковой краской. Конец, который после монтажа оказывается в земле, имеет заострённую форму для облегчения вкручивания.
2. Лопасть — изогнутая особым образом деталь винтовой сваи, которая выполняет несколько функций. Первая — в процессе монтажа фундамента лопасть врезается в грунт, за счёт чего свая погружается на требуемую глубину. Вторая функция лопасти заключается в уплотнении грунта, что достигается особой формой детали. Кроме этого, данный элемент влияет на несущую способность опоры.
3. Оголовок — устанавливается на уже вкрученную и выровненную со всеми остальными сваю. Имеет небольшую площадку, которая используется для монтажа нижней обвязки каркасного дома.

Вкручивание винтовых свай можно выполнять двумя способами. Если позволяет расположение и подъезды к участку, то применяется специальная техника с электроприводом, создающим нужный крутящий момент. Также сваи можно установить вручную, используя усилия двух человек и рычаги. Количество опор под дом рассчитывается отдельно и зависит от технологии строительства, размеров, этажности, кровельного материала, плотности грунта и других факторов.

Основные этапы монтажа:

1. Очистка территории.
2. Изучение грунта.
3. Пробное вкручивание.
4. Расчёт фундамента.
5. Разметка.
6. Вкручивание свай.
7. Выравнивание свай по одному уровню.
8. Заливка бетоном.
9. Установка оголовков.
10. Монтаж нижней обвязки.

Важным моментом является этап выравнивания свайного фундамента. Делать это необходимо либо дополнительным вкручиванием более высоких свай, либо обрезкой лишнего. Ни в коем случае не допускается обратное выкручивание, так как это приведёт к резкому снижению несущей способности свай из-за разрыхления грунта под лопастью.

Принципиальная схема

Рассмотрев разные варианты, решил делать так.

1. Основная магистраль 110мм. Есть основная сливная магистраль 110 диаметра, которая проходит под домом, до угла. Там вертикальный переход и дальше труба идет уже под землей до септика.   Почему не сразу в землю?  Во первых потому что лень копать под сваями. Во вторых – достаточно длинное расстояние до септика и высокий УГВ.  При соблюдении нужного уклона, труба к септику подойдет уже на приличной глубине, что увеличивает трудозатраты на его реализацию. Воздушный участок в перспективе будет хорошенько утеплен.
2. Второстепенные магистрали.  Их в доме несколько, помимо раковин, душа и унитаза, есть еще аварийные трапы во влажных помещениях (крайне полезная вещь) и сливы воды с бытовой техники.  Эти трубы было решено пустить в перекрытии. С выходами к унитазу или самостоятельными выходами в основную магистраль под домом.

• На схеме: оранжевая линия, основная магистраль, идущая в утеплении по воздуху , синие, те что идут в перекрытии. Ветка 1 труба 40 диаметра от стиральной машины, затем переход на 50, подключение к ветке трапа душа, выход в фановую у унизаза и вниз, в основную магистраль
• Ветка 2 Аварийный трап из технического помещения, по дороге к этой ветке подключается аварийный трап санузла, через сток раковины все выводим в основную магистраль.
• Ветка 3 Слив с кухонной раковины соединяется с аварийными трапом в парной и ныряет в основную магистраль.
• Центральная магистраль идет немного под углом, потому что прямой прокладке под домом мешают диагональные укосины, которыми соединены винтовые сваи + на углу дома растет елка, в которую труба бы прямиком уперлась.

Практическая реализация

Реализация началась с ветки номер 3, так как ее практическое исполнение было самым простым.  Все очень удобно вписалось между лаг, с нужными уклонами.

Затем пришла очередь ветки номер 2. Которая оказалась самой сложной из за протяженности.

1. Для того, чтобы сделать нужный уклон, пришлось резать контр лаги, делая в них канал для прохода трубы.
3. А часть контр лаг подпилить снизу, чтобы труба прошла под ними:
5. И немного поэкпериментировать, подключая к этой ветке трап из санузла.
6. Последняя ветка, от стиральной машины и душа, была сделана по такому же принципу

В итоге все трубы уместились в перекрытии, с соблюдением правильного уклона в на метр.

На этом можно было бы закончить, но есть один момент, на котором хотелось бы остановиться отдельно. А именно – установка сантехнического трапа, в перекрытии по лагам

Почему фундамент на винтовых сваях заказывают именно у нас?

Десять причин заказать монтаж фундамента на винтовых сваях в нашей компании:

1) Монтаж фундамента на винтовых сваях всего 1 день !

2) Мы работаем без предоплаты !

3) Договор и гарантия 7 лет !

4) фиксированная цена за винтовую сваю и ни каких доплат !

5) Стандартные винтовые сваи всегда в наличии !

6) только сертифицированная продукция !

7) Любые виды винтовых свай !

8) Мы производим как механизированный так и ручной монтаж винтовых свай !

9) 100% качество фундамента !

10) Лучшие цены на фундамент на винтовых сваях !

Преимущества фундамента на винтовых сваях

И для начала нужно определить, что такое винтовые сваи и каков их внешний вид. Они представляют собой стальные стержни, имеющие круг в сечении и заостренные к основанию. Перед самым заостренным концом на стержне присутствует винтовая спираль – полоска металла (шириной от 25 до 40 см.), которая спиралевидно огибает стержень, делая один оборот с шагом от 10 до 15 см. Если стандартные, классические сваи нужно исключительно забивать (чтобы они реализовали свою полезную функцию), то винтовые (что, в общем-то, очевидно) следует только вкручивать в грунт.

Винтовые сваи несут нагрузку не только и не столько, благодаря трению стержней о массив грунта. Свая в данном случае, как бы, опирается на более устойчивый (коренной) грунт на глубине, на которую вкручивается. Однако элемент уплотнения стержнем грунтового массива вокруг себя и, как следствие, образующееся удерживающее стержень (и весь дом над ним) трение также не стоит сбрасывать со счетов.

В этом прелесть свай – они используют те физические свойства, которые традиционный бетонный фундамент игнорирует!

Тут сразу нужно пояснить, что перечислять преимущества винтовых свай нужно именно по отношению к сваям классическим, потому что сравнительная эффективность такого формата организации фундаментного основания по сравнению с традиционными технологиями (с использованием железобетонных несущих лент и плит), уже подробно изложена в предшествующем разделе. Итак:

• Винтовые сваи гораздо более технологичны по сравнению со сваями традиционными (железобетонными). Здесь еще даже не дошло дело до обсуждения их применения – пока речь идет о том, что сваи нужно доставить на участок, где предполагается строительство:
• Для транспортировки 12-метровых железобетонных свай потребуется, скорей всего, не менее 2 грузовиков с длинномерными прицепами («шаланд»). Кроме того, для разгрузки свай потребуется 2,5-тонный кран.
• Винтовые сваи выполнены полностью из металла, имеют диаметр – 108 мм. и стандартные длины – от 2 до 4 м. с шагом 0,5 м. Вес каждой сваи – в пределах нескольких десятков килограмм (в зависимости от того, какой металл использован – об этом далее). Теоретически, если откинуть спинку переднего сидения в легковом пикапе, то используя всю полезную длину автомобиля, можно погрузить в него даже самые длинные (4-метровые) винтовые сваи. Разумеется, что погрузку-выгрузку можно сделать вручную силами 1 человека.
• В отличие от железобетонных свай, для погружения которых нужен забивающий молот, винтовые сваи вгоняются в грунт с помощью мускульной силы одного человека, который вполне способен вращательными движениями вкрутить даже 4-метровую сваю на требуемую глубину. И все это:
• тихо;
• без использования электричества (даже освещение, по идее, не требуется; может, только фонарик, чтобы не «промахнуться» мимо разметки);
• в любых погодных условиях. Это можно делать даже зимой, когда грунт вспучен, потому что опорная часть винтовой сваи все равно будет на глубине, ниже уровня промерзания.

Можно обобщить: если хочется создать фундамент надежный, способный выдержать 2-этажный деревянный или же одноэтажный, плюс крыша кирпичный (со стенами в 1 кирпич) дом, который бы можно было возвести даже в самых заболоченных грунтах, и при этом не переплачивать ни за доставку материалов на участок, ни за использование дорогой специализированной техники, ни даже за наемный труд профессиональных строителей, тогда ваш выбор – это винтовые сваи.

(Кстати, выбор времени суток, когда их вкручивать – на вашем усмотрении и ни дождь, ни мороз, ни соседи вам здесь не будут препятствиями)!

Установка винтовых свай своими руками

Перед разметкой рекомендуется снять плодородный слой: зачем вам огород под домом?

Разметка производится просто. С помощью колышков и шнура намечают осевую одной из стен дома (начинают обычно с фасадной) и отмечают ее длину. Из крайних точек строго под прямым углом откладывают расстояние равное длине боковых стен дома и устанавливают угловые колышки.

Измеряя диагонали (они должны быть равны), проверяют прямоугольность построения. Натягивают шнур по всему периметру и размечают места, где должны располагаться сваи: под углами, на пересечении стен – обязательно. Остальные равномерно с расчетным шагом по всему периметру фундамента.

Сваи вкручивают вручную или специальными механизмами, заводского изготовления или самодельными. При ручном методе на конце сваи крепят приспособление, в которое вставляют отрезки труб 3-5 м (больше – легче крутить).

Два человека ходят по кругу, заворачивая сваю, один контролирует ее вертикальность, «примагнитив» к свае уровень. Сваю вворачивают на расчетную глубину и повторяют процесс на всех остальных. В случае ошибки сваю можно выкрутить и вкрутить снова. Это большой плюс.

Когда все сваи установлены, их обрезают на одном уровне.

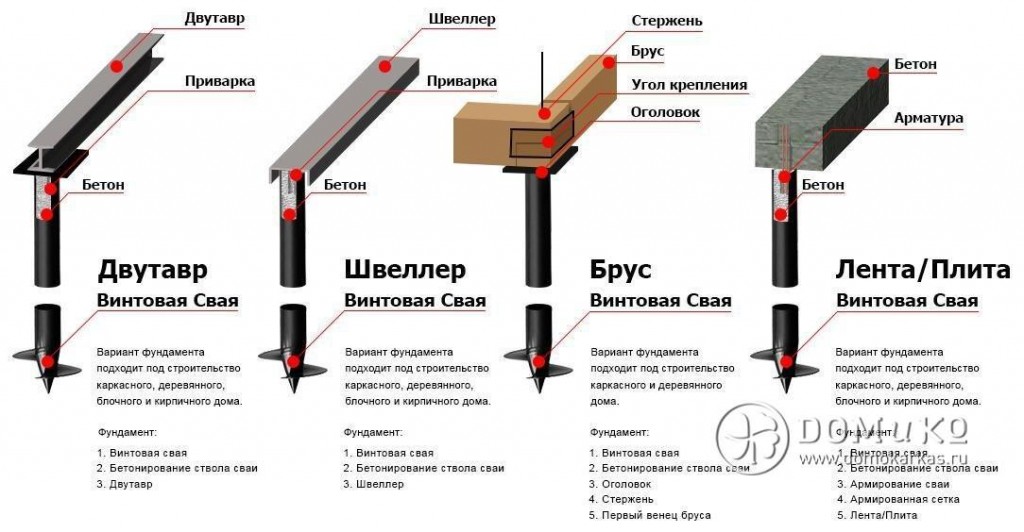

На верхний конец сваи приваривают оголовок. Конструкции разные: просто пластина со шпилькой, к которой крепится обвязка или специальный кронштейн с регулировкой высоты для крепления бруса. Часто приваривают стальной швеллер, связывая намертво все сваи в жесткую конструкцию.

Самостоятельное изготовление свай

Готовые сваи стоят не дешево. Но их конструкция проста и ее можно повторить в домашних условиях, при наличии сварочного аппарата и опыта работы с ним.

Для этого используют трубы подходящего диаметра и толщины (согласно расчетам) и листовой материал. На конце трубы делают треугольные вырезы болгаркой и, загнув их в конус, проваривают. Затем изготавливают из картона шаблон – разрезанное кольцо с отверстием, чтобы по нему вырезать лопасти из листового металла. Кольца изгибают в форме шнековой лопасти, надевают на трубу и приваривают. Готовую сваю зачищают, грунтуют и красят.

Виды фундаментных свай для дома

Сваи классифицируются по нескольким признакам. Первое чем они могут отличаться – это материалом изготовления:

• Железобетонные сваи используют для строительства крупных объектов, они выдерживают максимальную нагрузку;
• Металлические сваи имеют легкую установку и небольшую массу;
• Буронабивные и буроинъекционные сваи используются для возведения конструкций с высокой нагрузкой на фундамент, а так же для укрепления фундамента.

Свайный фундамент разделяется также по методу установки:

• Для забивных свай, при установке, требуется спецтехника, если есть необходимость их использования, люди обращаются в нашу компанию;

• Винтовые сваи считаются самым простым видом, их установка может происходить без применения спецтехники простым вкручиванием в грунт;

Рис. Винтовые сваи

• Установка буровых свай происходит бурением скважин на глубину, указанную в проекте;

• Для буронабивных свай также происходит бурения скважин, а после они заливаются цементным раствором.

Свая по принципу своего действия разделяются на стойки и висячие виды.

Если грунт не устойчив, то используют висячие сваи. С помощью сил трения боковых поверхностей и грунта нагрузка передается на свайный фундамент, и он располагается в подвешенном состоянии. Стойки используются на твердых грунтах, такие конструкции основания практически не дают усадки.

Различаются сваи и по схеме размещения:

• С ленточным размещением;
• Кустовые;
• Одиночные.

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

достоинств винтовых свай

1. Экономичность. Разница затрат по сравнению с традиционными фундаментами выигрывает на 30%.
2. Скорость возведения. Простота монтажа позволяет провести установку даже за 1 день.
3. Экологичность. Монтаж винтовых свай позволяет избежать лишнего мусора и отходов стройматериалов.
4. Всесезонность. Период проведения работ не зависит от погоды за окном.
5. Универсальность. Выбор расположения строения возможен на сложном грунте и местностях с перепадом высот.
6. Отсутствие сырости. Воздушная подушка под основанием строения не позволяет скапливаться влаге.
7. Низкие потери тепла. Так как здание не имеет прямого контакта с грунтом, основание хуже пропускает холод.
8. Быстрая готовность. Строение можно ставить сразу же после окончания монтажа фундамента.
9. Ремонтопригодность. Открытый доступ позволяет проводить замену или ремонт поврежденной сваи.
10. Масштабирование. Проект построения со временем легко поменять и достроить новые пристройки.

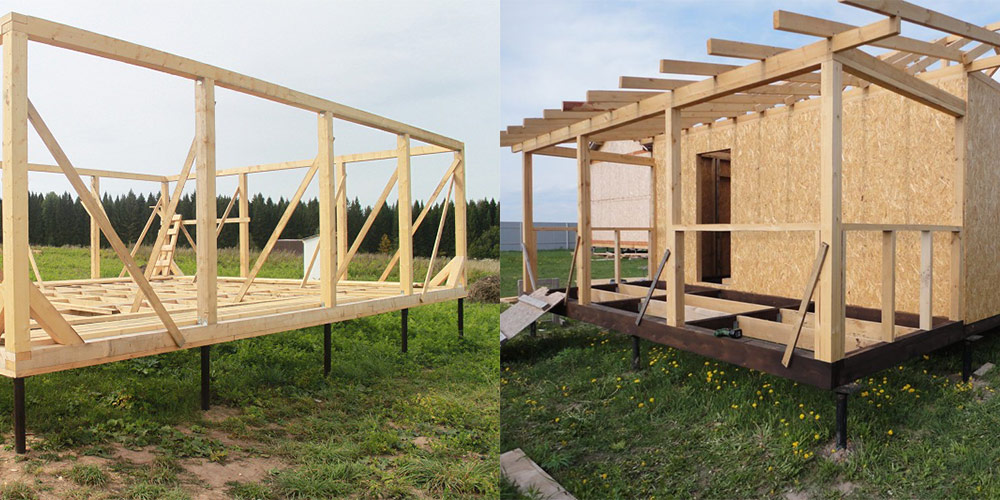

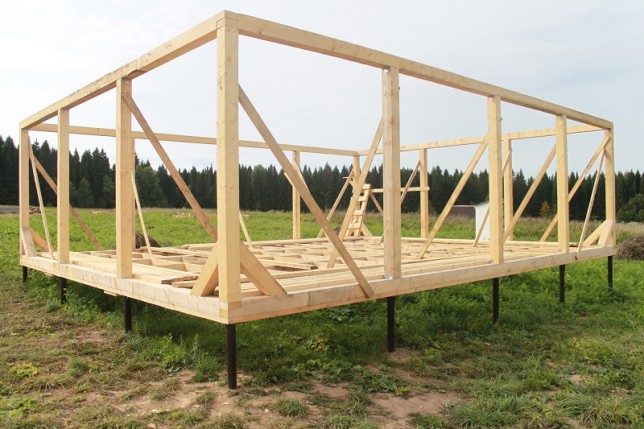

Каркасный дом на винтовых сваях: преимущества и монтаж

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый Фундамент под металлообрабатывающий станок Устройство фундамента из блоков ФБС Заливка фундамента под дом Характеристики ленточного фундамента
• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление Устранение трещин в стенах фундамента Как армировать ростверк Необходимость устройства опалубки Как сделать гидроизоляцию цоколя
• Цоколь
  • ВсеКакой выбратьОтделкаУстройство Отделка фундамента камнем Выбор цокольной плитки для фасада Что такое цоколь Как закрыть винтовые сваи
• Сваи
  • ВсеВидыИнструментРаботыУстройство Динамические и статические испытания свай Использование железобетонных свай Изготовление винтовых свай своими руками

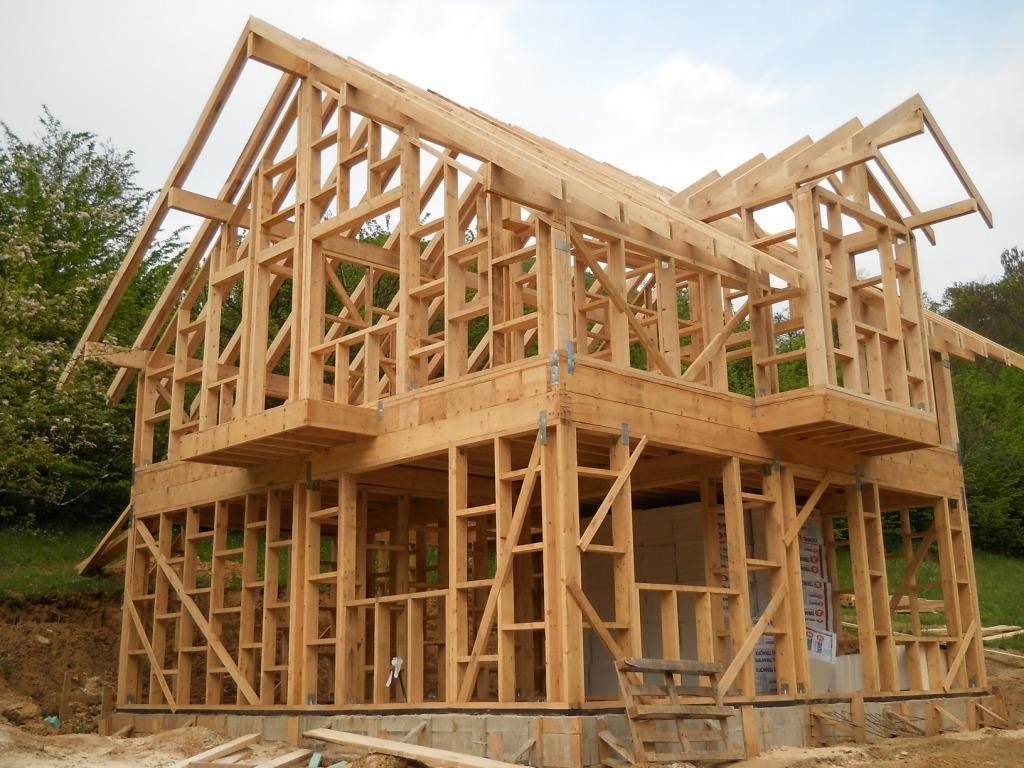

Работа над стенами

После того, как каркас дома готов, начинается процесс укладки стеновых панелей. Помимо основного материала необходимо приобрести утеплитель на усмотрение хозяина. Минвата, пенополистироль, стекловата это только некоторые виды утеплителей, какие могут предложить в строительном магазине.

При постройке деревянного дома наружную сторону стены необходимо закрыть слоем гидроизоляции. Для этого покрытие нарезается на куски, которые укладывают внахлест на 20-22 мм. Крепеж осуществляется двусторонней лентой.

Внутри стены покрывают слоем пароизоляции, чтобы конденсат не попадал внутрь помещения, создавая повышенную влажность. От правильности этой работы может зависеть наличие нужной температуры и влажности в доме.

Где применяются винтовые сваи

Винтовые сваи из стали применяются для 4-х типов фундамента:

1. Опоры устанавливаются под каждым несущим элементом каркасного дома.

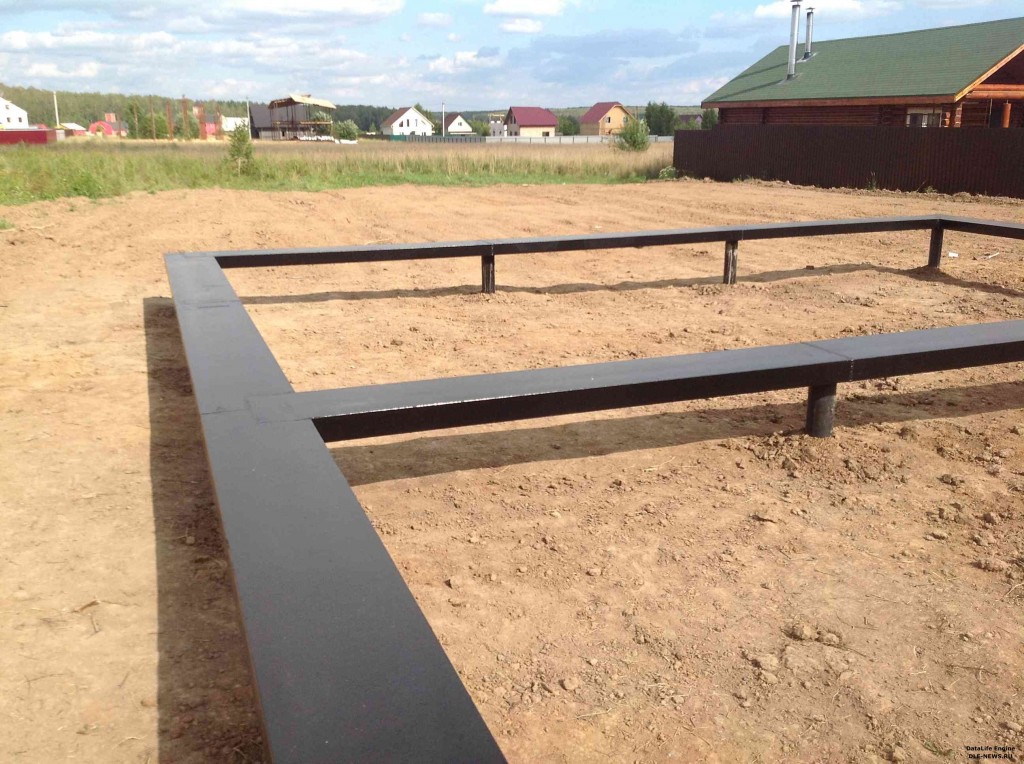

2. Обустраивается свайная лента, представляющая собой стальной или железобетонный ростверк.
3. Обустраивается свайное поле, которое затем заливается железобетоном.
4. Возведение одиночных опор. Используется для строительства пристроек или некоторых элементов дома.

Свайно-винтовой фундамент считается лучшим для монтажа ограждений.

Диаметр металлической сваи и размер лопасти учитывается при целевом применении.

• Если возводятся легкие ограждения и отдельные столбы – диаметр 76 мм.
  • Навесы, веранды, беседки, кирпичные колонны – 89 мм.
  • Каркасные и легкие брусчатые дома – 108 мм.
  • Бревенчатые и пеноблочные дома – 133 мм.

Лучшая несущая способность у двухвинтовых свай, имеющих нижний литой наконечник. Сваи вначале ввинчиваются в грунт, а потом в их внутреннюю полость вливается бетонная смесь. Армирования не требуется.

Свайно-винтовое фундаментное основание – это лучшее решение при строительстве на пучинистой почве, на участках с высоким уровнем грунтовых вод и заболоченных районах.

Начало работ

Перед началом монтажа необходимо было определиться с дымоходом. Существуют следующие разновидности:

• кирпичные;
• керамические;
• сендвич.

По совету мастера дымоход взяли типа сендвич, производителя НИИ КМ. Производитель российский, надежный, сталь толщиной 1 мм. Закупив в два приема необходимые элементы, отвезли все в дом.

Первым неприятным моментом оказался слишком маленький диаметр выходного отверстия из топки к дымоходу. Эту проблему решили с помощью переходника. Все-таки лучше, когда дымоход имеет больший диаметр.

Вторым нюансом стало отсутствие подставки для установки топки вровень с отверстием портала. Скорее всего ее просто забыли положить во время погрузки с выставки, но так как прошло уже много времени, искать ее было уже поздно. Наш мастер не растерялся, и из металлических профилей за пару часов соорудил подставку методом сварки и покрасил ее специальной краской в черный цвет.

Является ли утепление обязательным при устройстве канализации в доме на винтовых сваях?

Часто, склоняясь в пользу бетонного фундамента, заказчики говорят о том, что он представляется им наименее холодным. Они уверены, что выбор данного типа фундамента позволит им сохранить пол в доме теплым, а трубы защитить от промерзания.  Утепление пола – тема для отдельного большого разговора, в данной же статье мы разберемся, верно ли данное утверждение для канализационной системы. Если исходить из нормативных документов, то подход к утеплению систем водоснабжения и водоотведения един для всех существующих типов фундамента. Так как бетон, к примеру, обладает высокой теплопроводностью, то единственное, от чего Вы будете гарантированно защищены, так это от ветра. В случае с винтовыми сваями добиться того же эффекта можно, к примеру, зашив цоколь дома декоративными панелями, сайдингом, плитами ДВП или ДСП и т.д. Таким образом, как в случае с бетонным фундаментом, так и в случае с фундаментом на винтовых сваях гораздо проще будет позаботиться о локальной защите (утеплении и обогреве) труб, нежели прогревать все подпольное пространство. Следует сказать, что от утепления можно отказаться вовсе, если в процессе строительства Вы позаботитесь о соблюдении нескольких условий.

• Правильный угол наклона магистрали. Так устройство системы канализации осуществляется, как правило, самотечным методом, то при определенном уклоне (2-2,5 см на 1 метр проложенного трубопровода) вода не будет застаиваться в трубах, что позволит избежать засоров, пробок и последующего замерзания при отрицательных температурах.
• Постоянное наличие в доме горячей воды. Если для промерзания водопроводной трубы достаточно любой температуры ниже 0°С, то промерзание же канализационной трубы стандартного диаметра, с учетом того, что в сток вода в основном попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах отрицательных температурах.
• Расположение труб за глубиной промерзания грунта. В соответствии с СП «Канализация. Наружные сети и сооружения» минимальная глубина расположения труб зависит от климатических особенностей того или иного региона, состава почвы и уровня грунтовых вод. К примеру, для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см. Соответственно, канализационная труба в данных регионах должна прокладываться ниже указанного уровня промерзания грунта.

Если Вы не можете соблюсти хотя бы одно из перечисленных условий, то лучше все же позаботиться об утеплении канализации.
