Виды фундаментов зданий и особенности их строительства

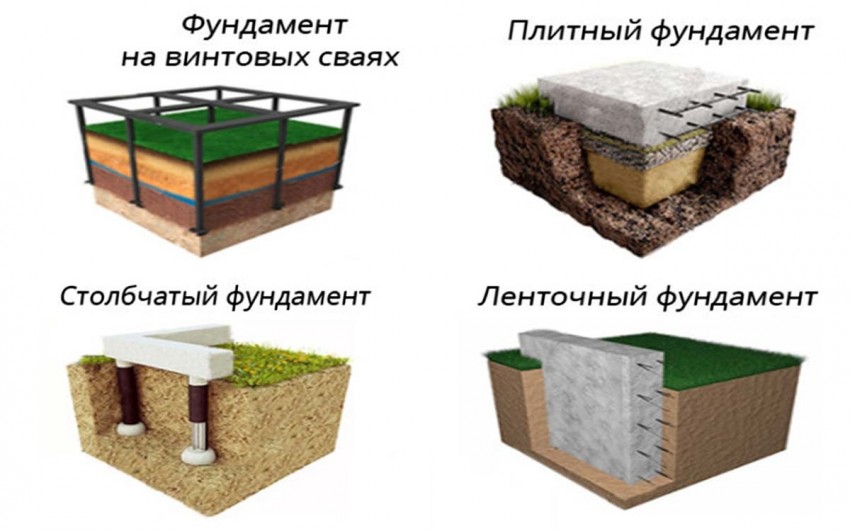

Виды фундаментов

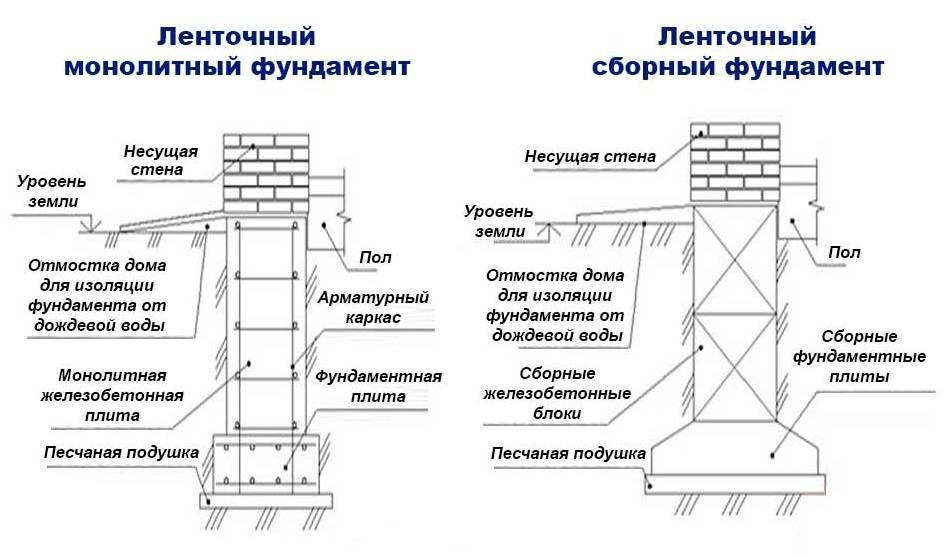

Существует два типа ленточных фундаментов:

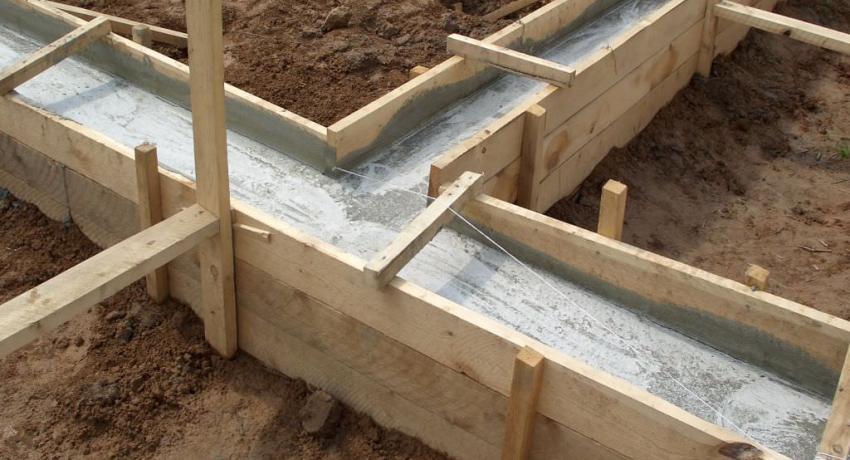

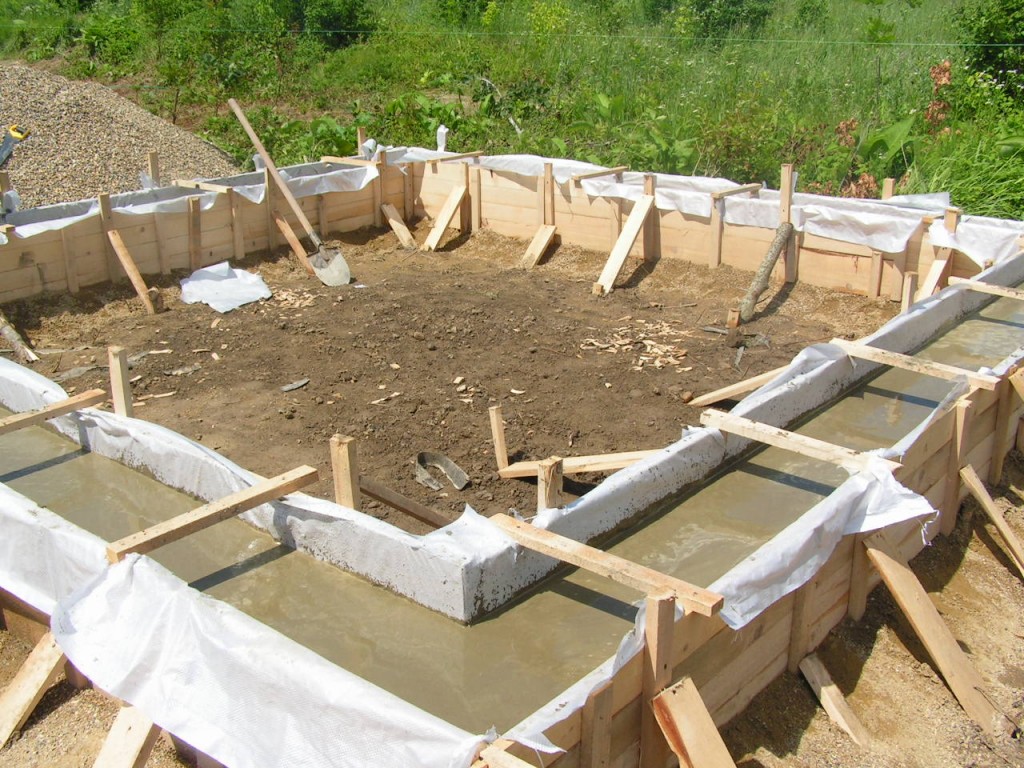

• Монолитный. Такой фундамент делается из жидкого бетона, который заливается в специально установленную форму – опалубку. Для устройства монолитного цоколя применяют армирование. В опалубку закладывается конструкция из арматуры небольшого диаметра, связанной или сваренной между собой. Бетон для заливки монолитного фундамента готовят на месте, если речь идет о небольшом строении, либо привозят бетоновозами, если объем работ слишком большой. Стоимость такого фундамента не слишком большая, однако, скорость работ в связи со временем застывания бетона, ограничена.

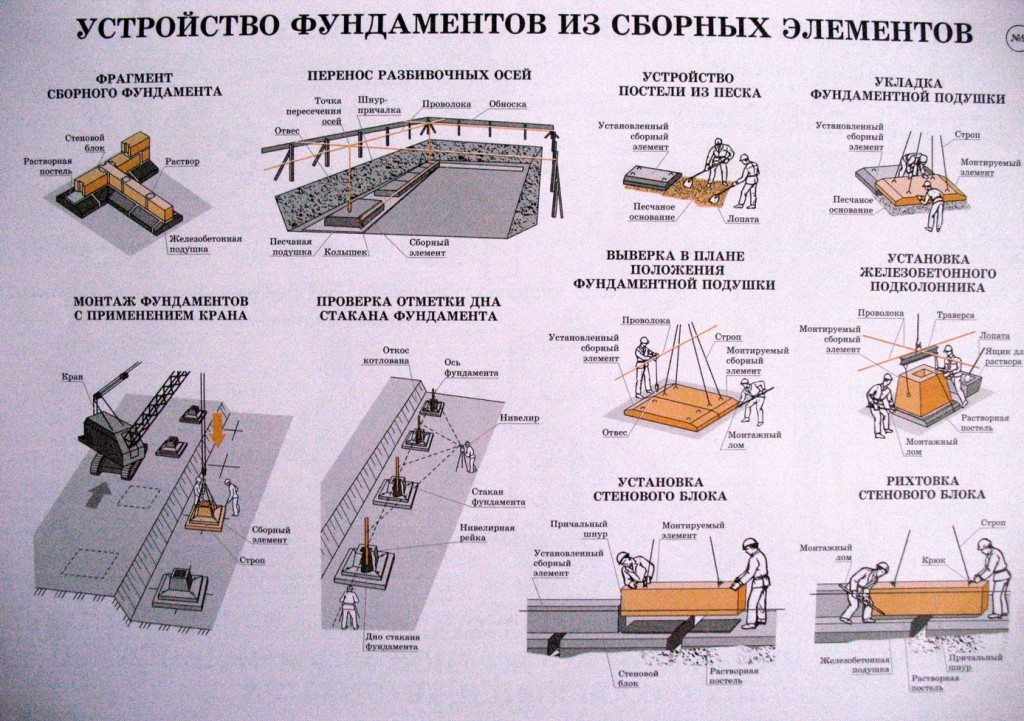

• Сборный ленточный фундамент. Этот базис собирается из готовых фундаментных блоков, которые укладываются в траншею. Преимуществом сборного фундамента является скорость производства работ. При таком виде цоколя нет необходимости сооружать сложную опалубку, а также укладывать большое количество арматуры. К тому, же при возведении монолитной конструкции часто приходится ждать несколько дней, пока бетон наберет необходимую прочность, что также растягивает время строительства. Добавьте сюда усилия на приготовления десятков кубометров бетона и можно будет увидеть реальные преимущества сборных фундамента.

Фундамент небольшого строения можно уложить за один день, имея при этом всю необходимую технику. При этом стоимость монтажа сборного ленточного фундамента за счет необходимости применения специальной техники (подъемные краны), возрастает. Также при укладке фундаментных блоков возникает необходимость их подбора для увязки всей ленты. Большое количество неприятностей могут доставить межблоковые зазоры, в которые может проникать влага, поэтому их необходимо будет обязательно заизолировать, что выливается в дополнительные затраты.

О том, какой вид ленточного фундамента использовать в том или ином конкретном случае, решать, естественно, собственнику будущей постройки. Далее будут рассмотрены основные моменты монтажа сборных ленточных фундаментов.

Структура конструкции и схема

При монтаже фундаментная плита не нуждается в большой глубине залегания. Ее необходимо расположить достаточно близко к поверхности земли. Это объясняется тем, что плита под дом должна плавать на располагающейся ниже почве. Именно тогда будут проявлены самые оптимальные прочностные характеристики, а грунтовое выпучивание зимой не будет нести опасности для дома.

Структура плитного фундамента своими руками выглядит следующим образом:

1. Грунтовое основание. Обычно это дно котлована, которое должно быть уплотнено.
2. Песчаная подушка. У фундаментной плиты может быть разного исполнения: песок, щебенка или комбинированная с гравием. Предназначение – равномерное распределение грунтовых нагрузок и колебаний. Может выполняться в несколько слоев различными материалами.
3. Армирующий слой. Он предназначен для защиты предыдущего слоя от размытия и заиливания. Производство насчитывает несколько способов устройства геотекстиля в зависимости от условий строительства. Может использоваться между первым и вторым слоем, чтобы препятствовать движению частиц грунта, а также между песчано-гравийными засыпками. Функция везде одна. Нахождение засыпки из гравия или щебня над песчаным слоем препятствует капиллярному движению влаги.
4. Бетонная подготовка. В ряде случаев данным слоем технология строительства его не подразумевает, чтобы сэкономить деньги. Но она выполняет очень важную роль – придание четкой геометрии для дальнейшего процесса заливки монолитной фундаментной плиты. После устройства бетонной подготовки монтаж гидроизоляции будет выполнен гораздо качественнее.
5. Гидроизоляция. Выполняет роль барьера при движении грунтовой влаги. Рекомендуется устанавливать минимум два слоя рулонной гидроизоляции (полимер-битумной).
6. Монолитная конструкция (плита).
7. Арматурный пояс. Стандартный вариант выглядит следующим образом: две связанные между собой арматурные решетки для наибольшей жесткости. Защитный слой бетона ориентировочно должен составлять в районе 50 миллиметров.

Так выглядит структура изготовления монолитных фундаментов. Однако монолитную плиту можно выполнять несколькими способами относительно условий строительства. Классический вариант – сплошная конструкция, ширина которой соблюдается по всей рабочей площади. Он отлично подходит для стабильного грунтового основания. Главный недостаток – небольшая толщина плиты, что в связи с близким расположением верхнего края к уровню земли, негативно сказывается на стенах. Альтернатива – использование усиления (ребер жесткости), располагающие сверху или снизу конструкции.

Подготовка фундамента к монолитным работам

Подготовка фундамента (ленточного и монолитного) к монолитным работам. Сначала производится расчет будущего фундамента, проводятся все замеры, и рассчитывается количество необходимого материала с учетом коэффициента запаса. Выбирается необходимая марка бетона по проекту с учетом ее количества и веса. Купить бетон для фундамента и получить консультацию можно перейдя по ссылке.  Затем разворачиваются тщательные подготовительные работы.

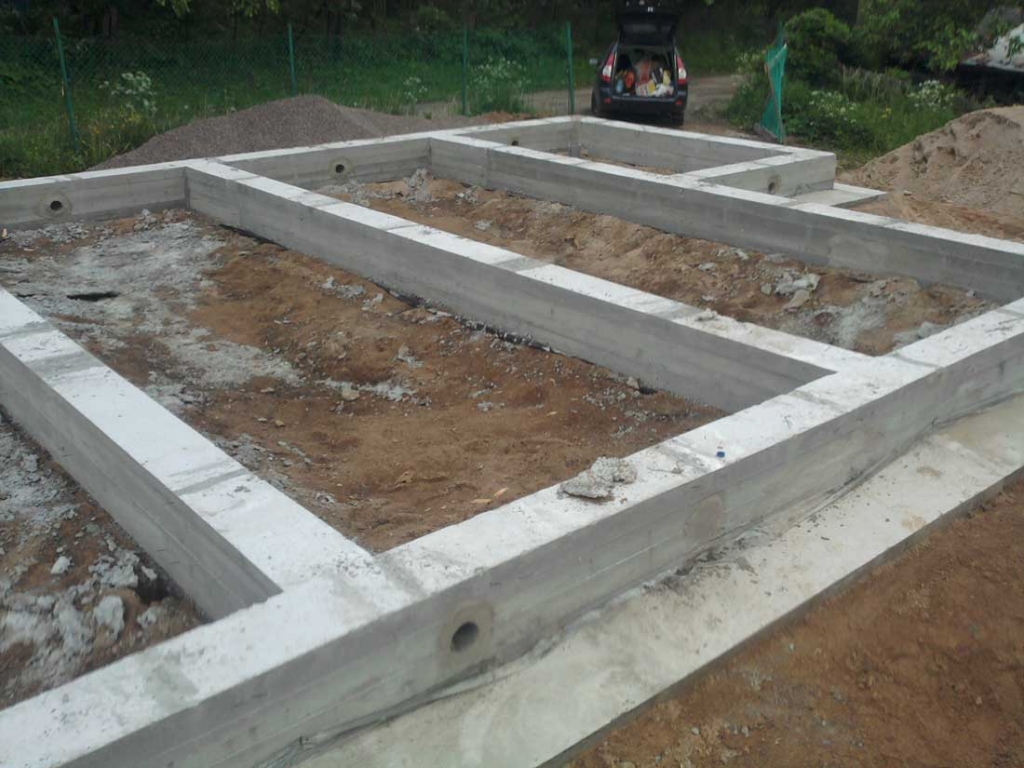

Ленточный фундамент – в земле прорывают траншею по заранее продуманному чертежу, обеспечивают строению надежную дренажную систему, далее насыпают слой песка, который образует своего рода подушку и далее строят максимально ровную деревянную опалубку. После успешно проведенных предварительных этапов устанавливают каркас из арматуры и производят заливу бетонной смеси.

Фундамент монолитный — сначала (с помощью веревок и колышков) очерчивают примерный периметр проведения работ, чистят  и удаляют  от полуметра верхнего слоя земли  и прорывают котлован с обязательным запасом в сто сантиметров. Дно в хорошенько выравнивают и выкладывают на его поверхность пленку в целях гидроизоляции. Затем, так же как и в ленточном фундаменте насыпают подушку из песка, далее укладывают по всему объекту слой щебня. В качестве дренажной системы выступают заложенные по бокам конструкции специальные трубы. После вышеперечисленных манипуляций заливается бетонная смесь.

Есть ряд нюансов, которые необходимо учитывать при грамотной подготовке фундамента к заливке бетоном:

1. Нужно объективно оценивать свои силы и знания. Зачастую для грамотного расчета будущего фундамента и планирования количества бетона, досок и другого материала, целесообразнее обратится к помощи специалистов;
2. Необходимо проконтролировать, чтобы весь плодородный слой был удален, чтобы избежать вздутие грунта при низких температурах;
3. Важно хорошо утрамбовать подушку из песка, чтобы конструкция не дала сильную усадку;
4. Диаметр арматуры или частота её плетения могут оказать большое влияние на технические характеристики будущего фундамента, поэтому не нужно недооценивать такие «мелочи»;
5. Арматуру следует укладывать на высоту от 5 сантиметров от грунта, чтобы металл не начал ржаветь. И многое другое.

Заблаговременное изучение всех тонкостей работ по возведению фундамента даёт ряд преимуществ. 50% успеха в получении крепкой конструкции – грамотная и тщательная подготовка к заливке и остальные 50%  — качественно выбранная бетонная смесь, которую вы можете купить у нас перейдя по ссылке Купить бетон

Столбчатый фундамент

Устройство такого основания, представляет собой систему бутовых, каменных или кирпичных столбов. Опоры возводятся с шагом примерно 1,2 до 2,5 метра под наиболее ответственными точками сосредоточения нагрузок будущего дома (пересечения стен, углы, в местах установки тяжелого котельного оборудования и т.д.). Чтобы отдельностоящие столбы объединить в надежную конструкцию, поверх укладываются обвязочные балки, таким образом получается готовый фундамент.

Обычно этот тип фундамента устанавливается под легкие строения: деревянные, щитовые и каркасные, но иногда и под тяжелые (кирпичные и каменные), если строительство ведется на пучинистых грунтах, когда уровень промерзания грунта слишком большой. Таким способом уменьшаются расходы на возведение основы под дом. Кстати, столбчатые конструкции в два раза дешевле ленточных. И не только по расходу материала, но и по способу сооружения и затрат времени.

Преимущества:

• Вследствие специфики работы грунта под единичными опорами в значительной степени снижается осадка постройки. Это преимущество дает возможность усилить давление на грунт процентов на 20-25. В результате общая площадь фундамента (а, следовательно, и затраты материалов и труда) уменьшается;
• Самую большую неприятность при строительстве зданий на фундаментах любого типа преподносят пучинистые грунты. Столбчатый фундамент подвергается воздействию сил морозного пучения в меньшей степени. Особенно это касается анкерных железобетонных опор, выполненных с минимально возможным поперечным сечением. Чтобы снизить влияние деструктивных сил на кирпичные столбы, их делают с переменным поперечным сечением – сужающимися кверху. Так же устраиваются и опоры из мелких блоков, неармированного монолитного бетона.

Недостатки

Главным недостатком столбчатого фундамента является невозможность его использования при строительстве тяжелых конструкций.

Помимо этого, на устойчивость конструкции негативно влияет ее склонность к перемещению в горизонтальном направлении. Чтобы эту неприятность исключить, требуется связывать опоры мощным ростверком. Правда, это касается наиболее ответственных построек – небольших жилых домов, например.

Область применения ленточных фундаментов

Чтобы исключить риск возникновения деформаций фундамента, его преждевременного разрушения, осадки и растрескивания несущих элементов, а также перерасхода стройматериалов, требуется обеспечить правильный выбор варианта фундамента, исходя из существующих эксплуатационных условий. В частности, на ленточных фундаментах могут возводиться строения:

• с тяжелыми перекрытиями;
• со стенами, выполненными из материала плотностью свыше 1,3 т/м3 (камня, кирпича, бетонных плит);
• с основаниями из неоднородных грунтов, на которых выполнение иных фундаментов может повлечь риск неравномерной осадки;
• с цоколями либо подвальными помещениями.

Возведение фундаментов данного типа не является оправданным на глубокопромерзающих и сильнопучинистых основаниях.

Применение

Стаканная система используется при строительстве следующих объектов:

• одноэтажные помещения с незначительной массой;
• подземные парковки, склады, машинные отделения на электро- и теплостанциях;
• промышленные объекты — мосты, пешеходные переходы над ж/д дорогой;
• основания опорных столбов СВ;
• отдельно находящихся бетонных или железных опор контактных электросетей на участках ж/д развязок.

Перед монтажом такого фундамента учитываются характеристики строительных материалов для возведения будущих построек, а также грунт. На основе исследований подбирается конкретная серия основания, которую предварительно должны проверить и утвердить государственные проектные организации.

Технологический процесс возведения фундамента

Технология устройства ленточного фундамента подразумевает, что вся наземная часть здания опирается на железобетонную основу, которая располагается по всему периметру под сооружением. Так что в поперечном сечении фундамент будет иметь одинаковую структуру и должен равномерно распределять на себя все нагрузки. На практике достичь такой идиллии не получится, но именно к этому нужно стремиться. Только максимально приближенные результаты позволят говорить об успешном завершении операции.

Устройство фундамента ленточного типа своими руками состоит из нескольких процедур

• 1. Первоначально нужно расчистить местность от мусора, выкорчевать все деревья, снять верхний слой грунта и выровнять площадку под застройку.
• 2. Затем в соответствии с принятой схемой нужно будет выкопать траншею под фундамент достаточной глубины и ширины для проведения работы.
• 3. Затем на дно траншеи выкладывают песчано-гравийную подушку, которая будет отвечать за водоотвод и позволит улучшить работу дренажной системы.

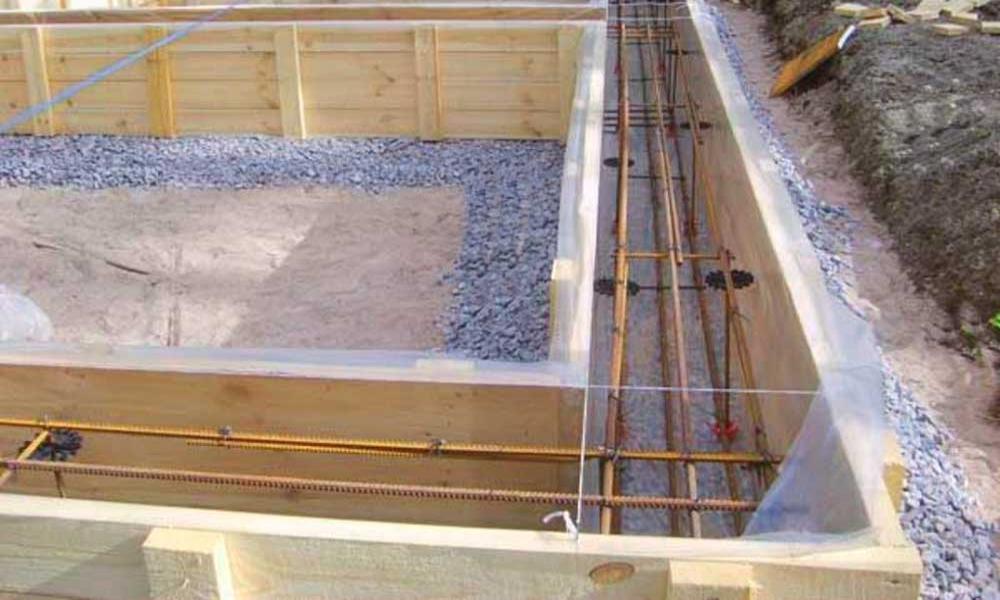

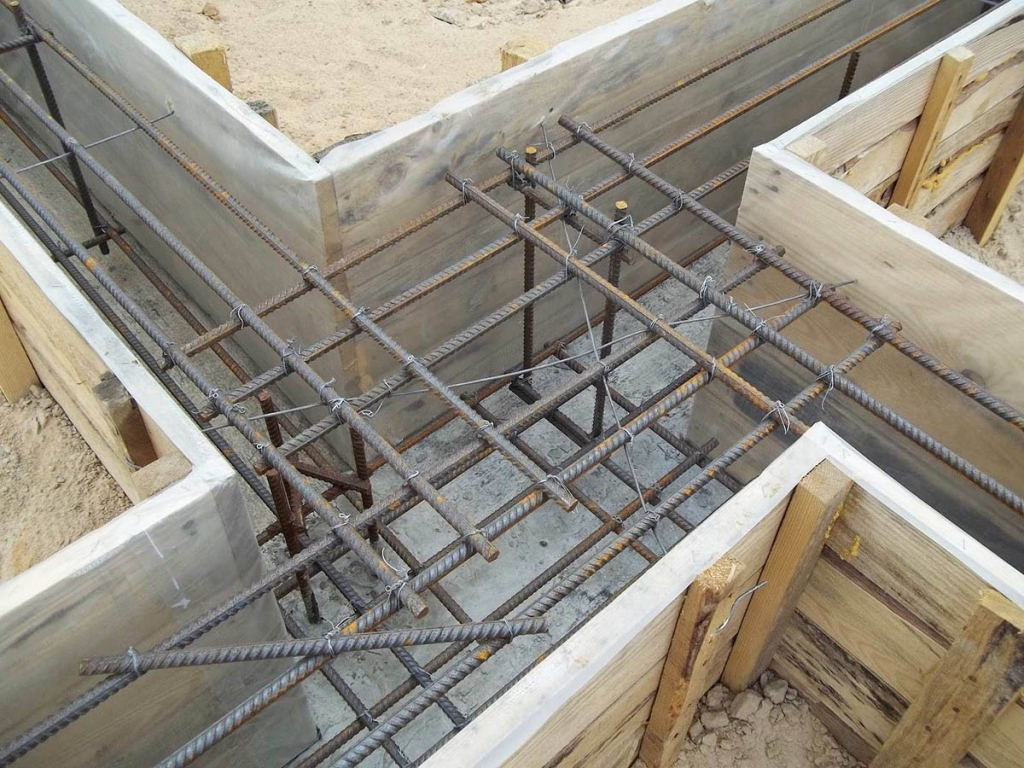

• 4. Сверху впитывающего слоя начинают устанавливать каркас из металлических прутьев, который послужит в качестве несущей основы. С его помощью можно значительно укрепить бетон и достичь необходимых требований норм безопасности.

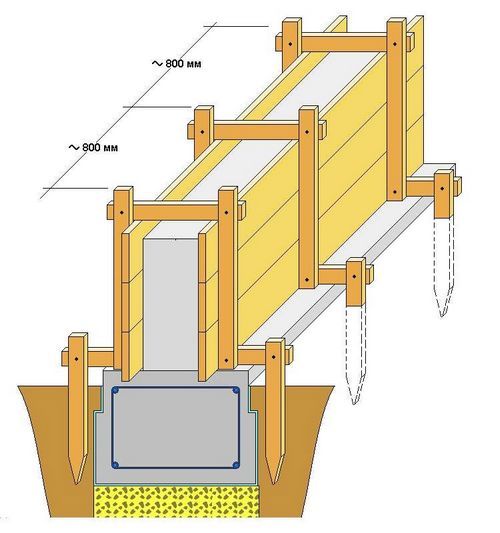

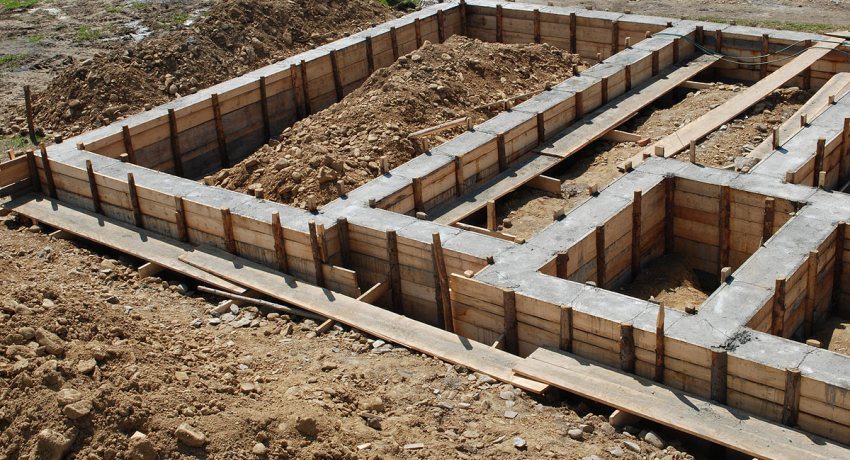

• 5. Далее нужно будет выставить специальный заслон, чтобы можно было заливать бетон по назначенной форме. Устройство опалубки ленточного фундамента должно быть таким, чтобы жидкий раствор фиксировался в строго заданном ему положении и не растекался, иначе не получится сделать все по правильной технологии. Любые отклонения в будущем могут привести к проблемам с эксплуатацией.
• 6. После заливки нужно выждать необходимую паузу, чтобы бетон окончательно окреп и принял нужную форму. Затем можно будет снимать с него опалубку.
• 7. На завершающем этапе стоит подключить все элементы дренажной системы и можно спокойно засыпать всю подземную часть фундамента, чтобы продолжать работы.

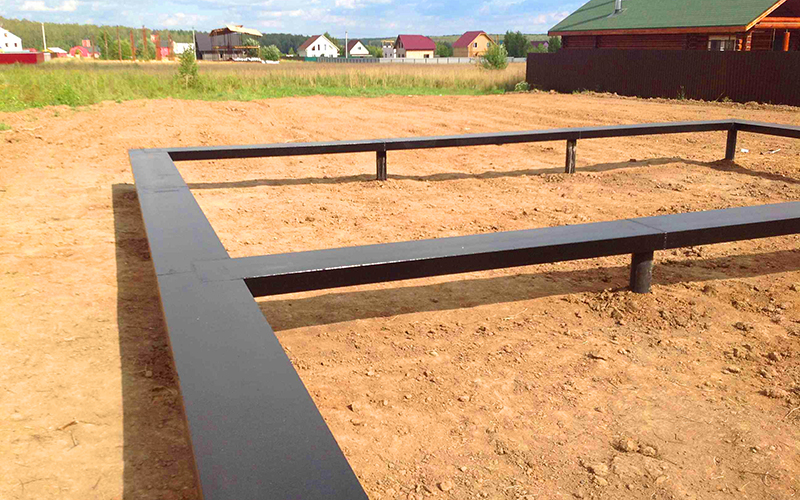

Устройство свайно-ленточного фундамента будет абсолютно идентичным, за исключением наличия в нем специальных свай, играющих роль дополнительного упора для переноса более серьезных нагрузок, в том числе и на местности с уклоном.

Устройство основания дома: основные требования и глубина заложения фундамента

Каковы основные требования предъявляются к фундаменту дома при возведении зданий?

Фундаменты зданий должны отвечать следующим основным требованиям: обладать достаточной прочностью, устойчивостью и морозостойкостью, хорошо противостоять влиянию грунтовых вод, соответствовать по долговечности сроку службы здания и, конечно. Ещё одно немаловажное требование к фундаменту дома – его экономичность. Стоимость возведения фундамента составляет около 10% стоимости строительства всего дома. Трудоемкость достигает 15%. Масса фундамента – до 20% общей массы строения.

Каково устройство основания под фундамент и как его подготовить?

Прежде чем приступать к разработке траншей под фундамент, необходимо выполнить следующие работы: составить проект дома, включающий в себя смету и порядок производства работ; выполнить разметку участка под строительство; определить тип грунта, уровень грунтовых вод и глубину промерзания. При необходимости осушить участок, уплотнить грунт, отвести талые и дождевые воды. Непосредственно перед началом строительства с помощью шпагата обозначают контуры фундамента. Траншеи отрывают непосредственно перед началом возведения фундамента, чтобы земля, высыхая, не осыпалась, и атмосферные осадки не заливали их водой. При необходимости стены траншей укрепляют опалубкой и ставят временные распорки. После разметки приступают к земляным работам. Профиль траншей зависит от их глубины и грунтов, в которых они отрываются. Если глубина траншей не превышает 1 м, их стенки можно выполнять вертикальными.

Какой должна быть глубина заложения фундамента строящегося здания?

Глубина фундамента дома зависит от рода грунта, уровня грунтовых вод, глубины промерзания. Например, для сухих грунтов глубина заложения должна быть не менее 0,5 м, а для мокрых мелкопесчаных и глинистых — не менее глубины промерзания. Как правило, закладывать фундаменты рекомендуется ниже глубины промерзания. Значительно сложнее возведение фундаментов в пучинистых грунтах, особенно при их глубоком промерзании. Во всех случаях для возведения таких фундаментов необходимо применять водо- и морозостойкие материалы, в том числе высокопрочные бетоны. В песках гравелистых, крупных и средней крупности, а также в крупнообломочных грунтах, глубина заложения фундамента не зависит от глубины промерзания. Но все-таки она должна быть не менее 0,5 м от планировочной отметки.

Зависит ли надежность и устойчивость фундамента от глубины его заложения?

Действительно, вертикальные силы морозного пучения перестают действовать на подошву фундамента, заложенного ниже глубины промерзания. Но касательные силы морозного пучения, действующие на боковые поверхности, могут вытащить и оторвать фундамент вместе с промерзшим грунтом. Особенно это опасно в тех случаях, когда фундамент выполнен из кирпича или мелких блоков и на нем установлено легкое сооружение.

Как прокладываются коммуникации через фундамент?

Если вы собираетесь оставлять в фундаменте отверстия для коммуникации, в опалубке надо установить временные заглушки, которые удаляют после затвердевания бетона. По технологии устройства фундаментов после прокладки труб зазор в отверстиях вокруг них следует заделать паклей и обмазать глиной вперемешку с битым стеклом (против грызунов). В некоторых случаях коммуникации прокладывают еще до строительства фундамента.

Столбчатый фундамент

Столбчатые фундаменты чаще всего применяют для возведения домов без подвалов, с легкими конструкциями (к примеру, СИП и щитовые дома). Следует отметить, что применяя этот вид фундамента можно уменьшить стоимость работ, а также трудозатраты. Столбы для дома могут быть бутобетонными, кирпичными, каменными, железобетонными и др. Их обязательно располагать под углами дома, под стойки каркаса, в местах пересечения стен и в других местах с сосредоточенной нагрузкой. Столбчатые фундаменты целесообразно использовать на пучинистых грунтах.

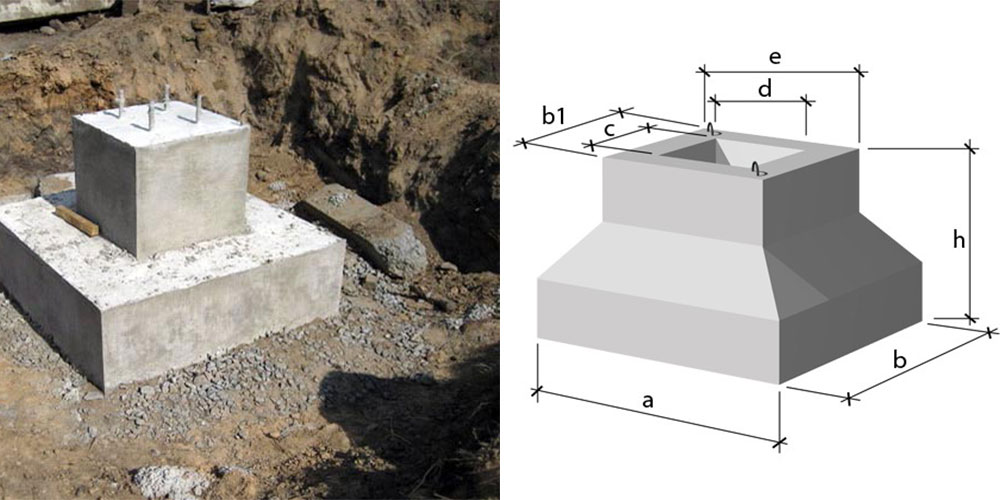

Фундамент стаканного типа применяют при устойчивых грунтах. Устанавливают их под колоны и используют преимущественно при строительстве каркасных промышленных зданий. Его относят к разновидности столбчатого фундамента.

Общие указания к монтажу

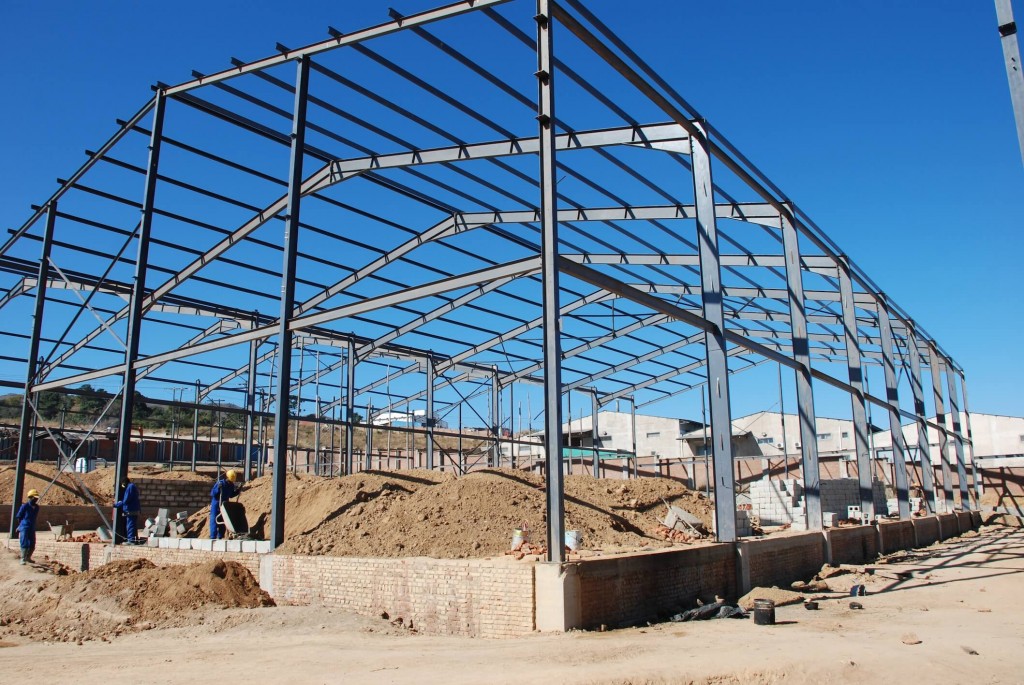

Монтаж металлических конструкций осуществляется в соответствии с утвержденным проектом проведения монтажных работ. Руководство такими работами может осуществляться только лицами, которые имеют право на их производство.

Основные и вспомогательные процессы при установке стальных конструкций должны быть механизированы. Данное условие распространяется как на монтаж элементов каркаса, так и на их транспортировку, складирование и укрупнительную сборку. Для осуществления установочных работ при низких температурах необходимо применять оборудование, предназначенное для использования в таких условиях.

Основной способ сборки, который должен применяться на стройплощадке, — монтаж крупными блоками (например, с использованием конвейерного метода).

Этапы процесса монтажа требуется фиксировать в журналах сварочных и монтажных работ, а также работ по постановке болтов повышенной прочности.

Последующие строительно-монтажные работы можно начинать выполнять только после полного завершения возведения металлического каркаса.

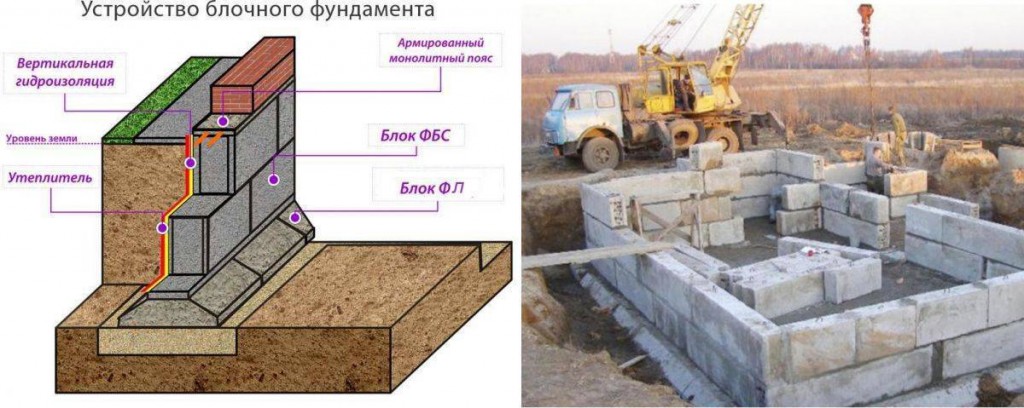

Монтаж фундамента из блоков ФБС своими руками

Сделать надежный и долговечный фундамент – основная задача при строительстве дома. Если вы хотите устроить свой фундамент из блоков ФБС, то вы, скорее всего, осведомлены обо всех его плюсах.

Основные плюсы такого фундамента – это уже готовые к использованию блоки, что однозначно поможет сэкономить ваши временные ресурсы. Сейчас на рынке присутствует большой выбор размеров и видов бетонных блоков. От маленьких 880 на 200 до больших 2380 на 600. Обычно подобный фундамент из блоков ФБС долговечен, крепок и обладает прекрасной морозоустойчивостью.

Минусы фундамента из блоков ФБС – при неправильной укладке на стыках могут появиться трещины, что повлечет за собой разрушение фундамента и самого блока.

Подготовительные работы

Перед тем как начать строить, вам необходимо расчистить участок и снять верхний слой грунта. Затем сделайте разметку будущего фундамента. Когда будете рыть место под фундамент, уделите особенное внимание почве на вашем участке.

Если грунт состоит из песчаника, то вам повезло. Если же почва мягкая, сначала следует создать подушку из песка и щебня высотой не менее 20 см.

Профессионалы советуют начинать работы по монтажу фундамента из блоков ФБС своими руками поздней весной либо летом.

Выбор блоков ФБС

Как было сказано выше, сейчас на рынке есть огромный выбор блоков от больших до маленьких. Строительство фундамента ФБС из больших блоков влечет за собой трату денег на технику, но существенно экономит время.

Небольшие блоки по силам поднять обычному человеку, их вес не превышает 30 кг, но с таким фундаментом придется повозиться как минимум в 3 раза дольше.

Обычно строители монтируют фундамент из самых больших блоков 2380 на 500, но такая работа требует от строителя профессионализма и скорости кладки.

Земляные работы

С выбором блоков определились, теперь можно начинать земляные работы. Место под фундамент ройте с запасом, чтобы впоследствии земля не обваливалась и не засыпала фундамент.

Для этой цели нанимаем технику или же копаем вручную. Затем насыпаем подушку немного шире блоков, примерно на 30 см, и высотой в 20 см, обязательно утрамбовав.

Далее делаем монолитный армопояс и на него укладывать ФБС блоки.

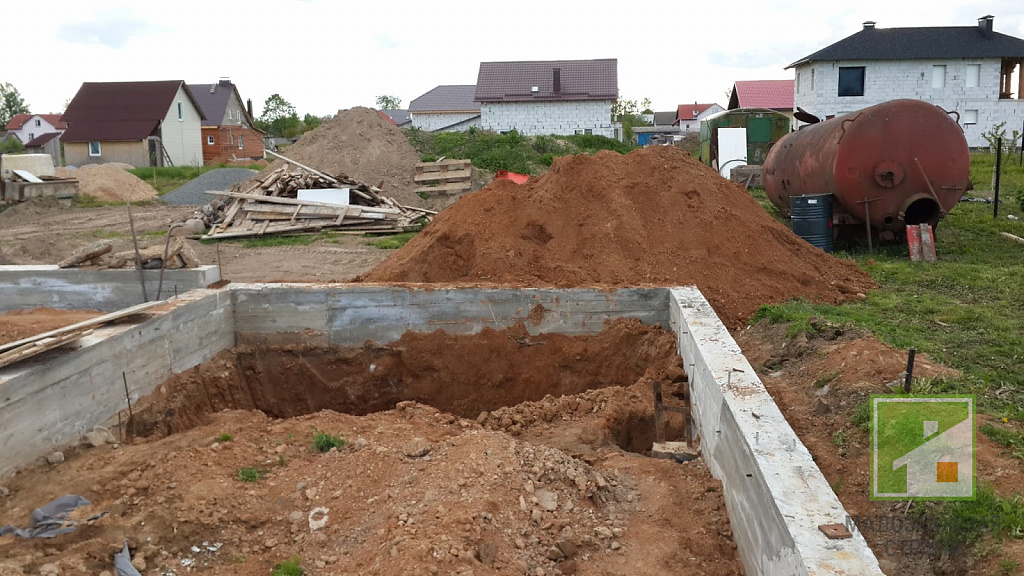

Строительство фундамента из блоков ФБС

Как и в обычной кладке, сначала устанавливаем углы, они являются своего рода направляющими. Внимательно вымеряем вертикаль и горизонталь. Затем точно так же, как и в обычной кладке, натягиваем шнур и по нему кладем остальные блоки.

Укладываем блоки кирпичным методом. Обязательно каждый ряд необходимо армировать (перед тем, как наносить раствор, на блок укладывается армирующая сетка) – это существенно укрепит блочный фундамент.

Не забудьте сделать отверстия под коммуникации.

После того как выложили все блоки, выкладываем 2-3 ряда кирпича.  Это поможет окончательно выровнять ваш фундамент и даст возможность класть на него плиты перекрытия.

Гидроизоляция фундамента

После того, как готовый фундамент постоит несколько дней – можно делать гидроизоляцию. Гидроизоляцию можно выполнить двумя способами.

 1) Битумная мастика – хороший и недорогой вариант, а самое главное сэкономит время. По сути это жидкий рубероид.

Разогреваем её до 30–40 градусов и добавляем немного керосина или бензина. Затем полностью очищаем поверхность от пыли и грязи и наносим мастику обычным валиком или кисточкой.

Не стоит делать очень толстый слой, лучше нанесите один слой, затем, когда мастика подсохнет, нанесите повторный.

2) Жидкая резина – относительно дорогая, но более долговечная по сравнению с мастикой. Чтобы нанести её, вам придется вызывать профессионалов со специальной техникой. Лучше не пытаться сделать это самостоятельно, так как можно получить серьёзные травмы.

Если вы последуете нашим инструкциям по устройству фундамента из блоков ФБС своими руками,  у вас получится крепкое и надежное основание для будущего дома.

Какие-то моменты остались не ясными для вас? Посмотрите видео: «Фундамент из блоков ФБС».

Подведение итогов

Среди начинающих застройщиков распространено мнение, что такой тип фундамента, как монолитная ЖБ-плита – универсальное основание, подходящее для большинства видов грунтов. При этом следует помнить, что на двух, даже соседних участках, может находиться разная по типу почва. Также есть вероятность залегания именно на вашем участке «водяной линзы», грунтов со слабой несущей способностью, просадочных оснований. Поэтому нельзя выбирать фундамент по принципу «так построил сосед».

Фундамент разрабатывается строго под определённый проект дома. Не бывает универсального или типового вида фундамента, одинаково хорошо подходящего под разные дома и типы грунтов. Каждый случай следует рассматривать в индивидуальном порядке.

В разделе: «Фундаменты», собраны все типы и виды оснований для дома. Изучив тему: алгоритм проектирования ленточного фундамента, вы поймёте, как рассчитывается данный тип фундамента. Здесь представлен самый полный расчёт конструктива фундамента УШП, а тут ведётся рассказ о том, как построить газобетонный дом на фундаменте ТИСЭ.

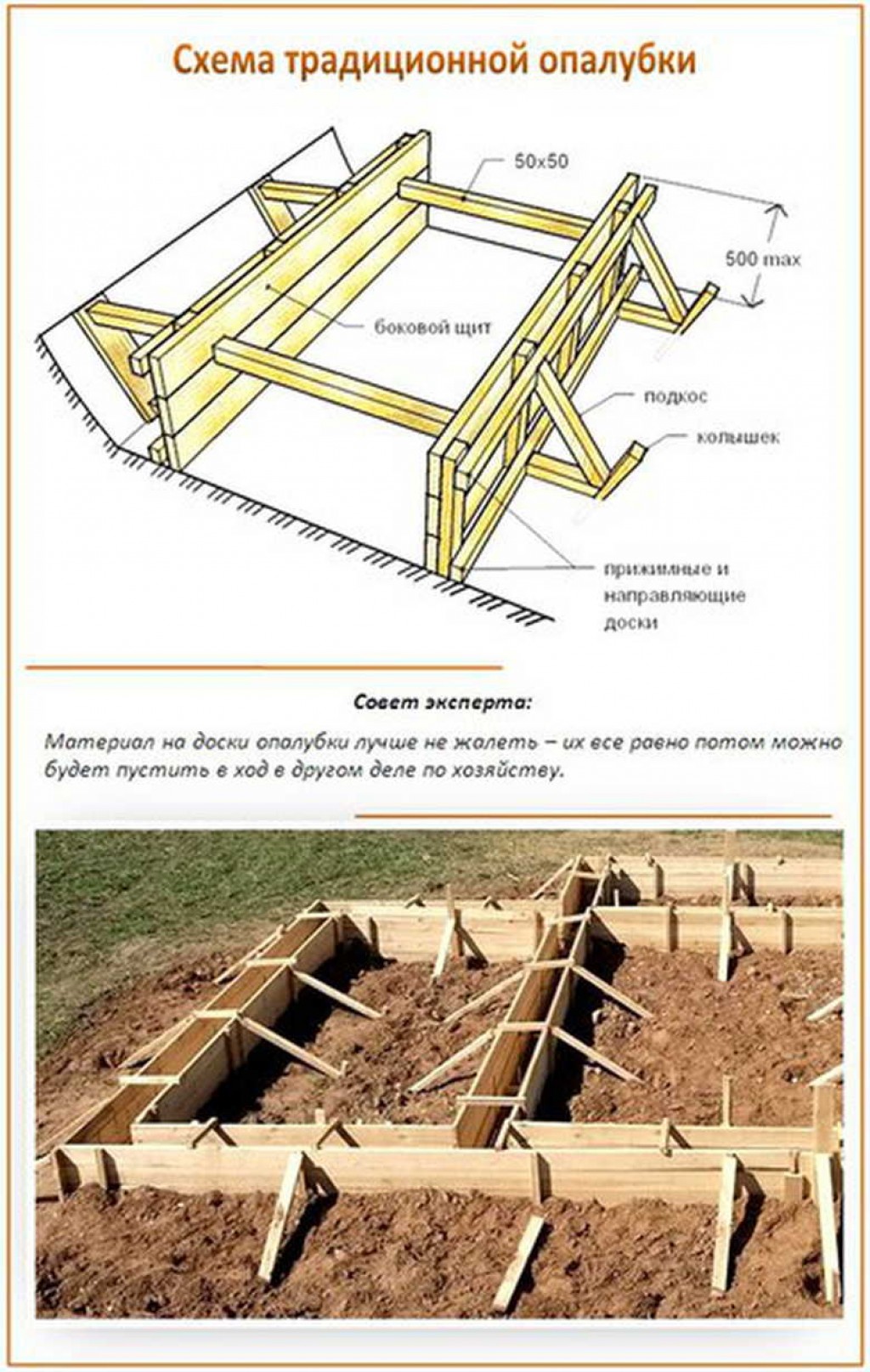

В этой статье собрана вся информация по строительству опалубки под фундамент, а из этой статьи вы узнаете, как построить погреб при высоком УГВ.

Полезные советы и рекомендации профессионалов

Во время проведения работ по сооружению основания дома специалисты рекомендуют следующее:

• при вычислении глубины промерзания грунта обратить внимание на рядом стоящие здания и выяснить, как они отапливаются;
• для определения уровня грунтовых вод узнать, нет ли поблизости колодцев или скважин;
• для создания фундамента не применять ячеисто-бетонные блоки — у них малая сопротивляемость нагрузкам;
• при сооружении дома на илистых или пучинистых почвах использовать в качестве опор сваи, а не столбы;
• армируя основание, не применять сварку — она ослабляет прочность каркаса.

Многие люди заливают фундамент дома самостоятельно, но лучше вызвать профессионалов, которые проведут все работы правильно.

↑ Технология возведения

Чтобы самостоятельно залить качественную УШП, требуется выполнить послойную укладку всех материалов. Основной компонент данной конструкции – это бетон. Он приобретается на заводах ЖБИ или замешивается своими руками вручную или с помощью бетономешалки (желательно выбирать первый способ).

Заливать УШП рекомендуют бетоном В20-В25, выбор класса зависит от нагрузки на изготавливаемую плиту.

Для самостоятельного замешивания требуется ознакомиться с инструкцией, по которой замешивается и заливается бетон. Главное нужно помнить, что заливать фундаментную ЖБ плиту нужно непрерывно, иначе она не будет функционировать как монолитная конструкция.

Строительство УШП необходимо выполнять в таком порядке:

1. Снимается плодородная почва (чаще на 20-30- см).
2. Укладывается геотекстиль на дно вырытого котлована с небольшим напуском на стенки. Геотекстиль позволяет защитить материал подушки от перемешивания с грунтом.
3. Сверху насыпается песчано-гравийная подушка, в составе которой должен быть крупнозернистый или среднезернистый песок (использовать мелкий запрещено, так как он даёт большую усадку). Толщину подушки подбирают с учётом свойств грунта. В ходе формирования подушки важно правильно утрамбовать каждый слой.

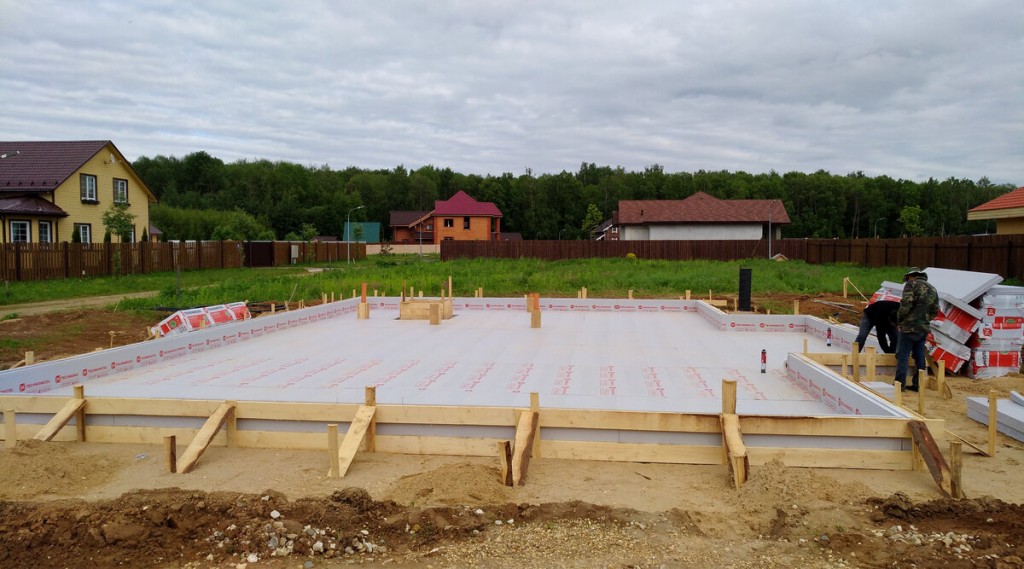

4. Укладывается утеплитель «Пеноплекс».
5. Устанавливается деревянная или пластиковая опалубка, которую подпирают подпорками (деревянными брусками).

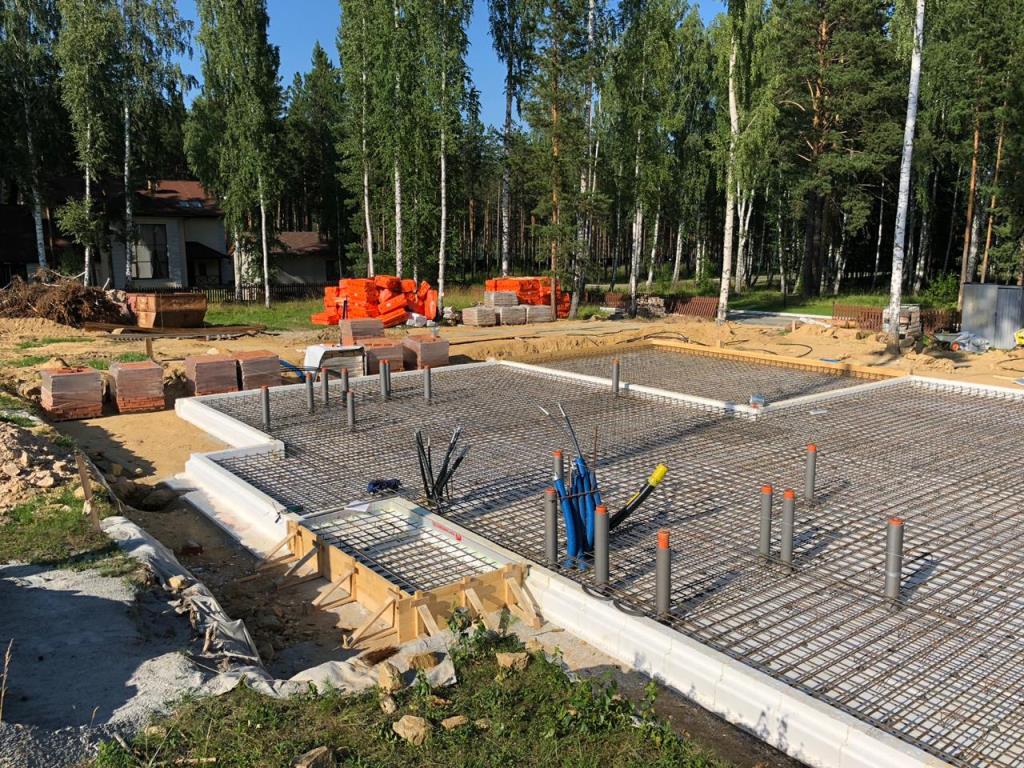

6. Усиливают заливаемую плиту арматурной сеткой. Её вяжут из прутков толщиной не менее 12 мм, между которыми делают шаг 100 или 200 мм в зависимости от нагрузки (чем массивнее здание, тем меньше нужно делать шаг между арматурными стержнями). Сечение и шаг подбирают с учётом требуемой несущей способности плиты. При укладке арматуры на дно ямы её требуется приподнять, чтобы она была закрыта снизу бетоном на 7 см. Делают это с помощью пластиковых фиксаторов.
7. Далее укладывают и надёжно фиксируют трубы тёплого пола, которые подсоединяют к распределительному узлу.
8. Затем заливают бетонный раствор, который во время укладки уплотняют вибратором. Он должен набрать полную прочность, на это уходит 28 дней. После чего можно возводить само здание.

Пока бетон набирает прочность, для отвода талых и ливневых вод вокруг неглубоко заложенного фундамента укладывают дренаж. Для этого копают траншеи с уклоном не менее 2 градусов.

В них укладывают геотекстиль, после чего на него насыпают слой щебня примерно 5 см. Далее по углам траншеи устанавливают смотровые колодцы, укладывают дренажные трубы, обёрнутые геотекстилем (позволяет защитить отверстия от заиливания) и подсоединяют их к колодцам.

Затем трубы засыпают щебнем и копают в более подходящем месте котлован для основного сбросного колодца из нескольких ЖБ колец. Потом от самого нижнего смотрового колодца прокладывают дренажную трубу к основному колодцу, который будет сбрасывать собранную системой воду в нижние слои грунта.

Правила обустройства канализации под фундаментом

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками. Соединения дополнительно уплотняются резиновыми кольцами в раструбе.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Проектирование

Проектирование фундаментов под оборудование — это первоначальный этап всей работы. В данном случае исходными данными для проведения проектировочных работ являются следующие факторы:

• характеристики грунта, к примеру, глубина промерзания, расположение подземных вод, структура и т. д.;
• статическая нагрузка;
• сила вибраций или динамическая нагрузка;
• опорная площадь станины самого оборудования;
• важную роль играет температурный режим, при котором будет эксплуатироваться основа.

Еще одно важное требование, которое должен учитывать проектировщик — это воздействие агрессивных сред, а также защитные меры. Прежде чем начать строительство, необходимо провести гидрогеологическое инженерное исследование почвы, чтобы узнать ее характеристики. Если грунт считается рыхлым, то фундамент должен быть более массивным.
