Вес фундамента под оборудование должен превышать нагрузку в 4 раза

Последовательность вычислений

• рельефе участка;
• составе и плотности грунта;
• уровне залегания грунтовых вод;
• уровне промерзания грунта;
• объёме сезонных осадков, характерном для данного климатического пояса.

Совет: при невозможности произвести геодезическое исследование в расчётах руководствуются минимально-расчётной нагрузкой.

Чтобы выполнить расчет свайно-винтового фундамента, сначала вычисляем количество винтовых свай (К). Для этого необходимо знать:

• общую нагрузку на фундамент (Р), которая исчисляется по таблицам удельного веса материалов (в кг);
• коэффициент надёжности (k) как поправку значения нагрузок (на него обязательно умножают Р);
• несущую способность грунта, определяемую по таблице усреднённых нагрузок на винтовые сваи;
• площадь пяты сваи в зависимости от диаметра (по таблице);
• максимально допустимую нагрузку (S) на одну сваю (по таблице).

Полученные данные подставляют в формулу, согласно которой выполняется расчет фундамента на винтовых сваях: К = P*k/S

Коэффициент надёжности (k) согласуется с количеством свай:

• k = 1,4 — для 11—22 шт;
• k = 1,65 — для 6—10 шт;
• k = 1,75 — для 1—5 шт.

Каждая свая несёт нагрузку, пропорциональную суммарной нагрузке строения.

Используя приведенную формулу, коэффициент и винтовые сваи для фундамента расчет нагрузки и последующее строительство выполняются довольно просто.

Для окончательного расчёта требуется распределить нагрузку под несущими стенами и зонами повышенного давления на фундамент, учитывая:

• тип свай (висячие или стойки);
• вес;
• показатель кренового усилия.

Справка! Для точных расчётов и профессионального проектирования свайного фундамента в свободном доступе Интернета существуют компьютерные программы StatPile и GeoPile. К ним прилагаются руководство и по 10 конкретных примеров расчёта.

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Расчёт ростверка

Назначение ростверка равномерное распределение нагрузок на свайную конструкцию. Расчёты параметров ростверка учитывают силы продавливания основания в целом, по каждому углу и воздействия на изгиб.

Довольно сложные подсчёты  застройщикам могут заменить стандартные решения, применение которых возможно только  небольших индивидуальных строений:

• Материал исполнения ростверка: металлический швеллер, двутавр, монолитный бетон с армированием, брус или бревно сечением не менее материала стен.
• Голова сваи должна входить в ростверк не меньше, чем на 10 см  для монолитного исполнения
• По ширине ростверк не может быть меньше толщины стены.
• Высота должна быть не меньше 30 см для бетона.
• Ростверк должен располагаться как минимум на 20 см над уровнем почвы.
• Соединение опор с ростверком может быть жёстким либо свободным.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка. Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения, невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

Расчет подошвы по несущей способности

Ленточный фундамент, расчет которого необходимо выполнить, требует использования всего одной формулы. Чтобы подобрать размеры ленточного фундамента, считают так:

В = Р/(L*R),

Здесь буква В означает ширину фундаментов, которую требуется найти. P — это масса всего здания с учетом подземной части, которую поможет найти посчитанный сбор нагрузок. R — это прочность основания из первой таблицы статьи. L — общий периметр ленточной конструкции. Чтобы правильно рассчитать фундамент, в периметр нужно включить как наружные, так и внутренние стены подвала.

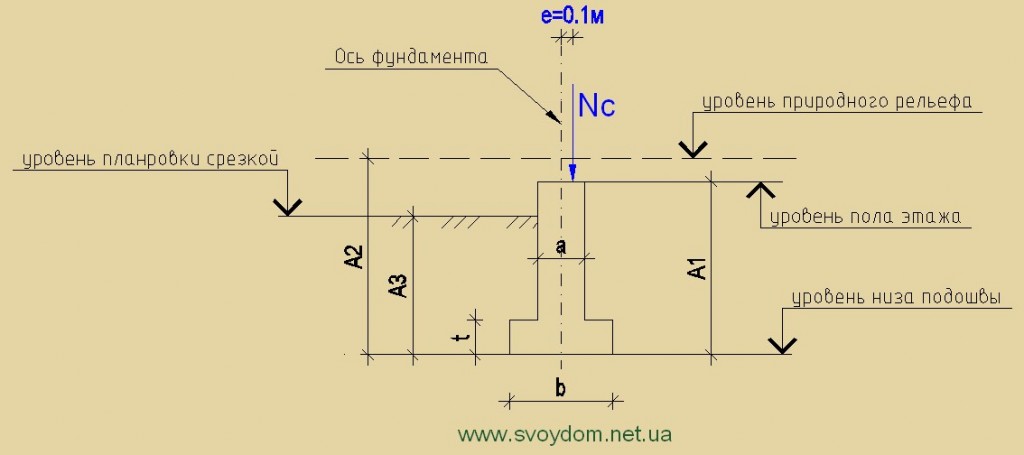

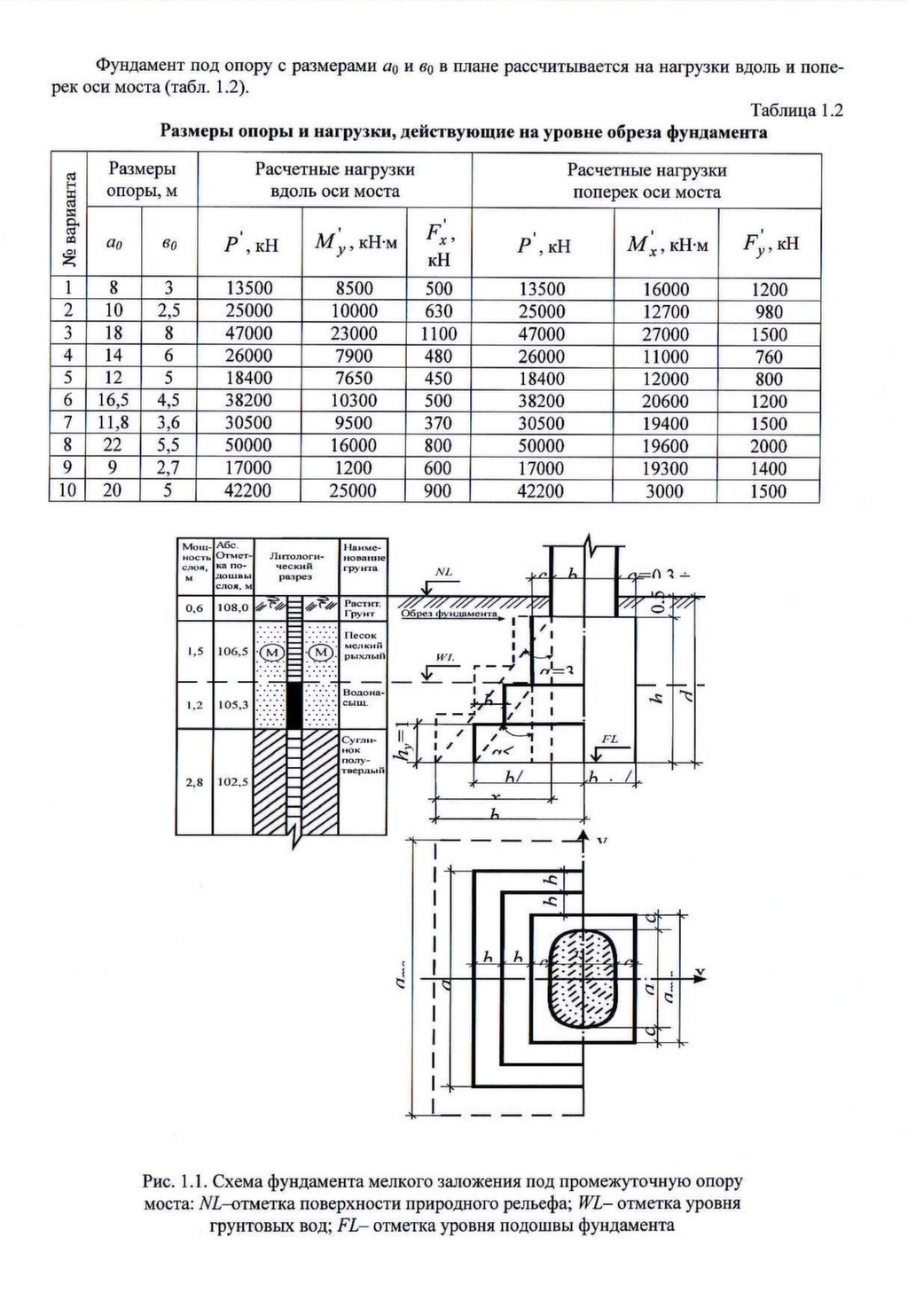

Размеры фундамента

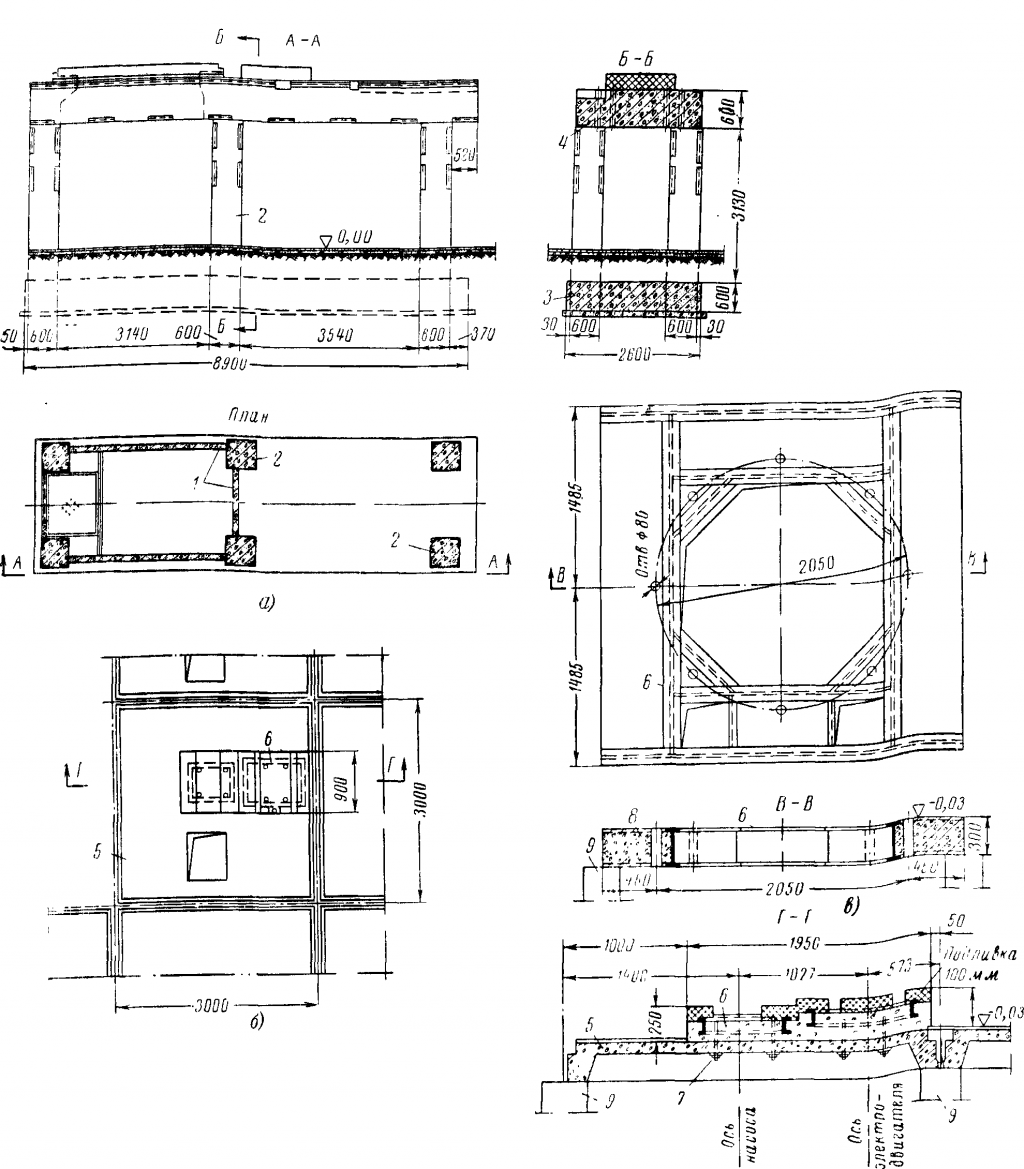

Устройство фундаментов под технологическое оборудование: общие правила

Сооружение фундамента под промышленное оборудование предполагает строительство конструкции с оригинальными качествами, а именно:

• Значительной массой – чем больше вес основания, тем выше сопротивляемость вибрации.
• Повышенной прочностью – чем выше стойкость к статическим и динамическим нагрузкам, тем больше период эксплуатации и самого фундамента, и смонтированного на основании оборудования.
• Высокой устойчивостью к агрессивным средам – чем выше инертность хотя бы верхних слоев фундамента, тем дольше он прослужит в роли основания для станка или механизма.

Причем указанные характеристики дополняются еще и минимальными допусками по габаритам фундамента. То есть, на «своем месте» должны находиться не только болты, с помощью которых производится установка оборудования на фундамент – отклонения от расчетных габаритов (длинны, высоты, ширины) должны сводиться к минимуму.

Уклон ростверка должен отсутствовать в принципе. Иначе эксплуатационные нагрузки распределятся неравномерно, что уменьшит срок службы и основания и станины механизма.

Разновидности конструкций оснований

Подобный набор характеристик могут обеспечить только следующие разновидности конструкций фундаментов:

Конструкционные материалы оснований

Разумеется, основания подобного качества невозможно соорудить из первого попавшегося стройматериала.

И в большинстве случаев такие фундаменты строят из:

• Железобетона (методом заливки в опалубку).
• Железобетонных блоков (методом сборки с перевязкой).
• Металла (сборка свайной конструкции с рамным ростверком).
• Железобетона и металла (бетонные сваи или блоки и металлический ростверк).

Подвальные, бесподвальные и стенчатые фундаменты создают из железобетона или железобетонных блоков. Причем железобетон производят на основе раствором М200-М300 (для станков с минимальной массой), или М300-М400 (для действительно тяжелого оборудования). Рамные основания можно собрать из любой разновидности вышеупомянутых материалов.

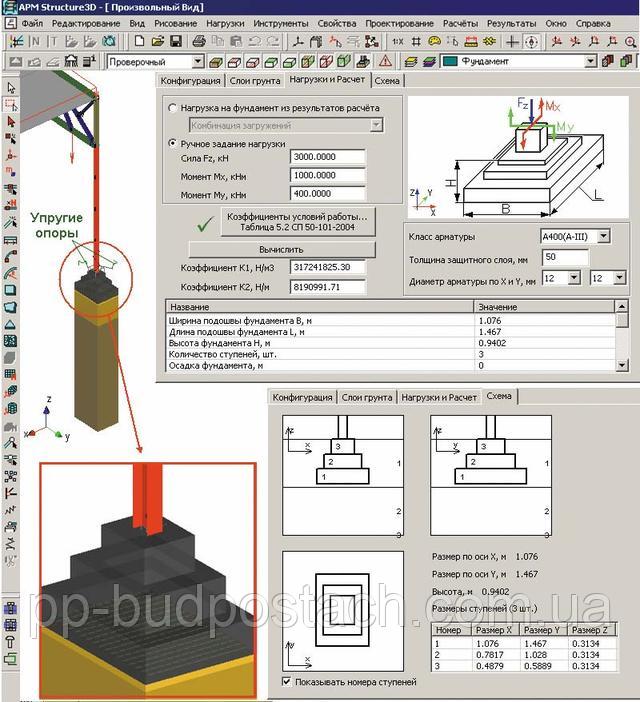

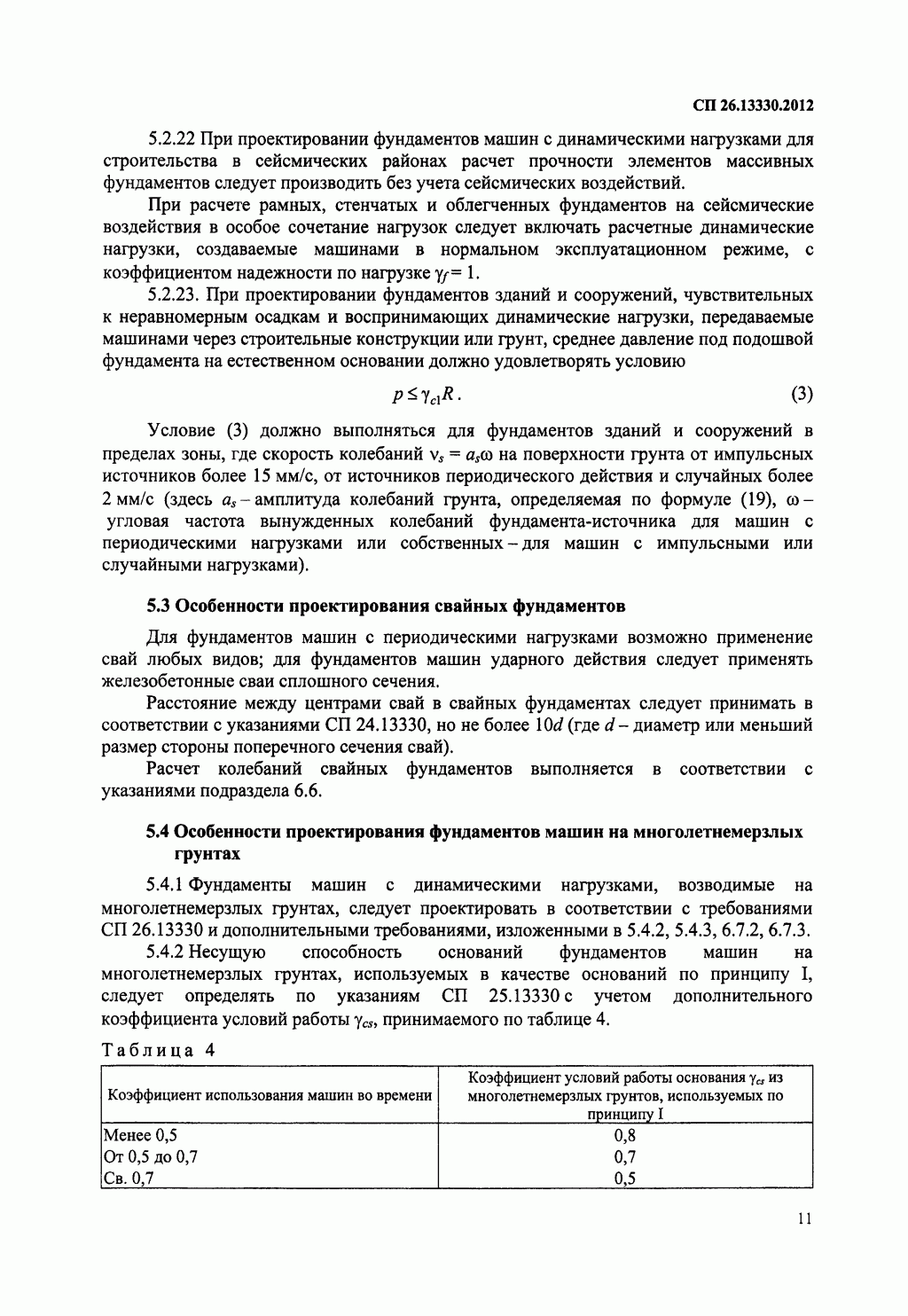

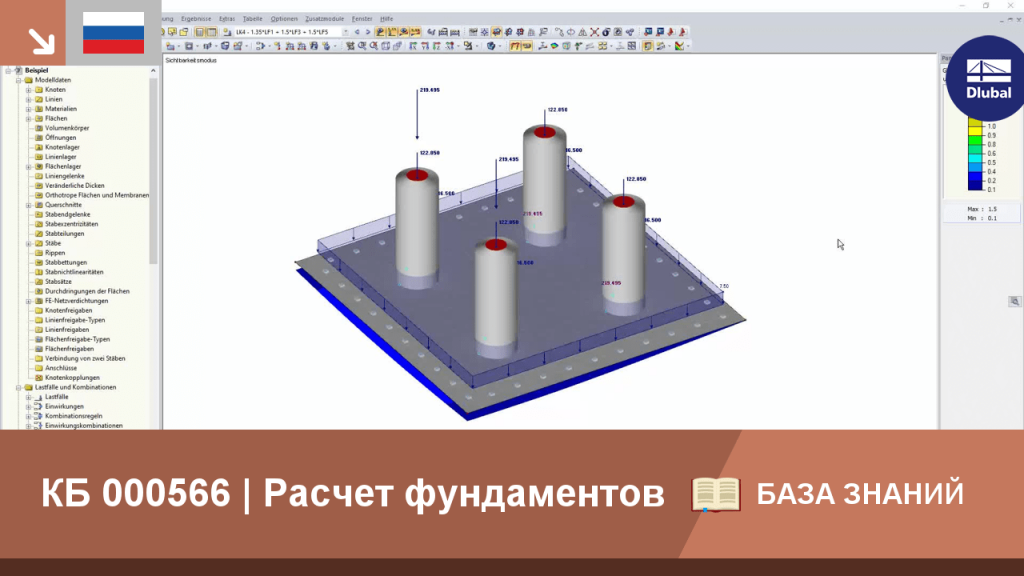

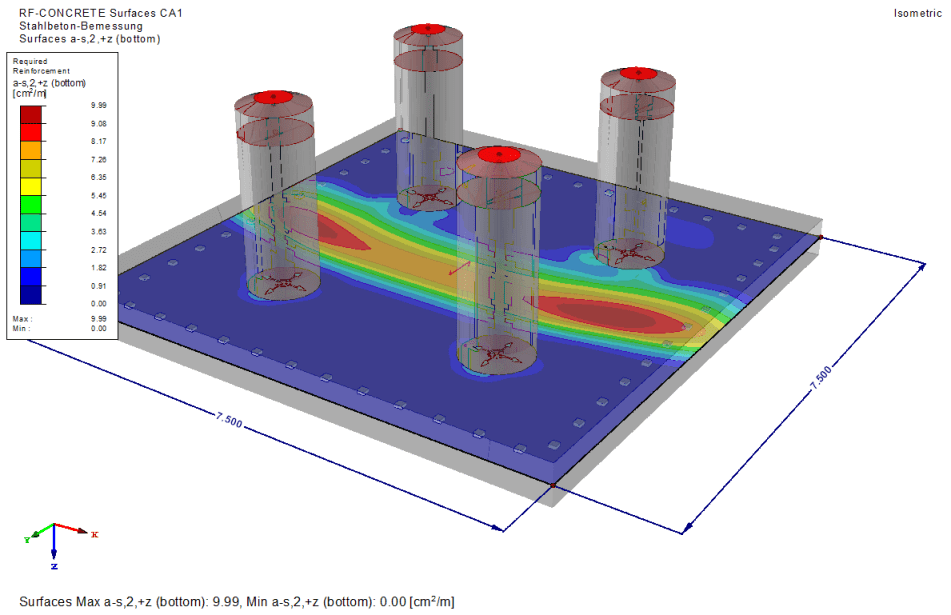

Расчет фундамента под оборудование

Любое строительство начинается с расчетов самой важной части дома – его фундамента. И сооружение нового рабочего места начинается с расчетов основания под станок или механизм.

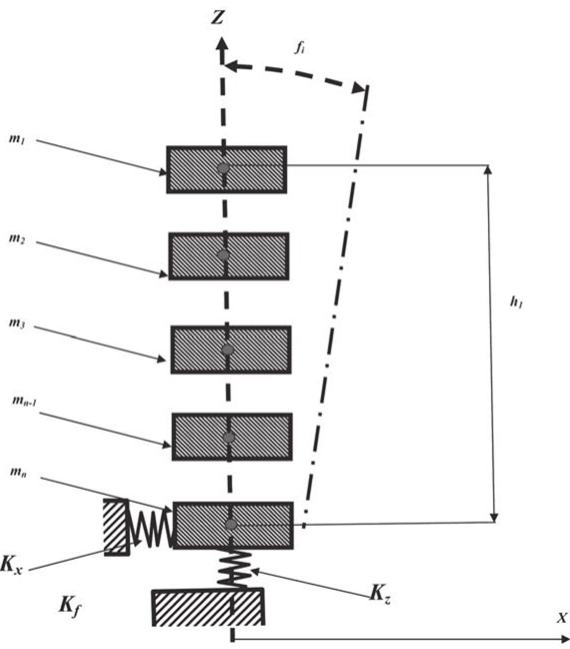

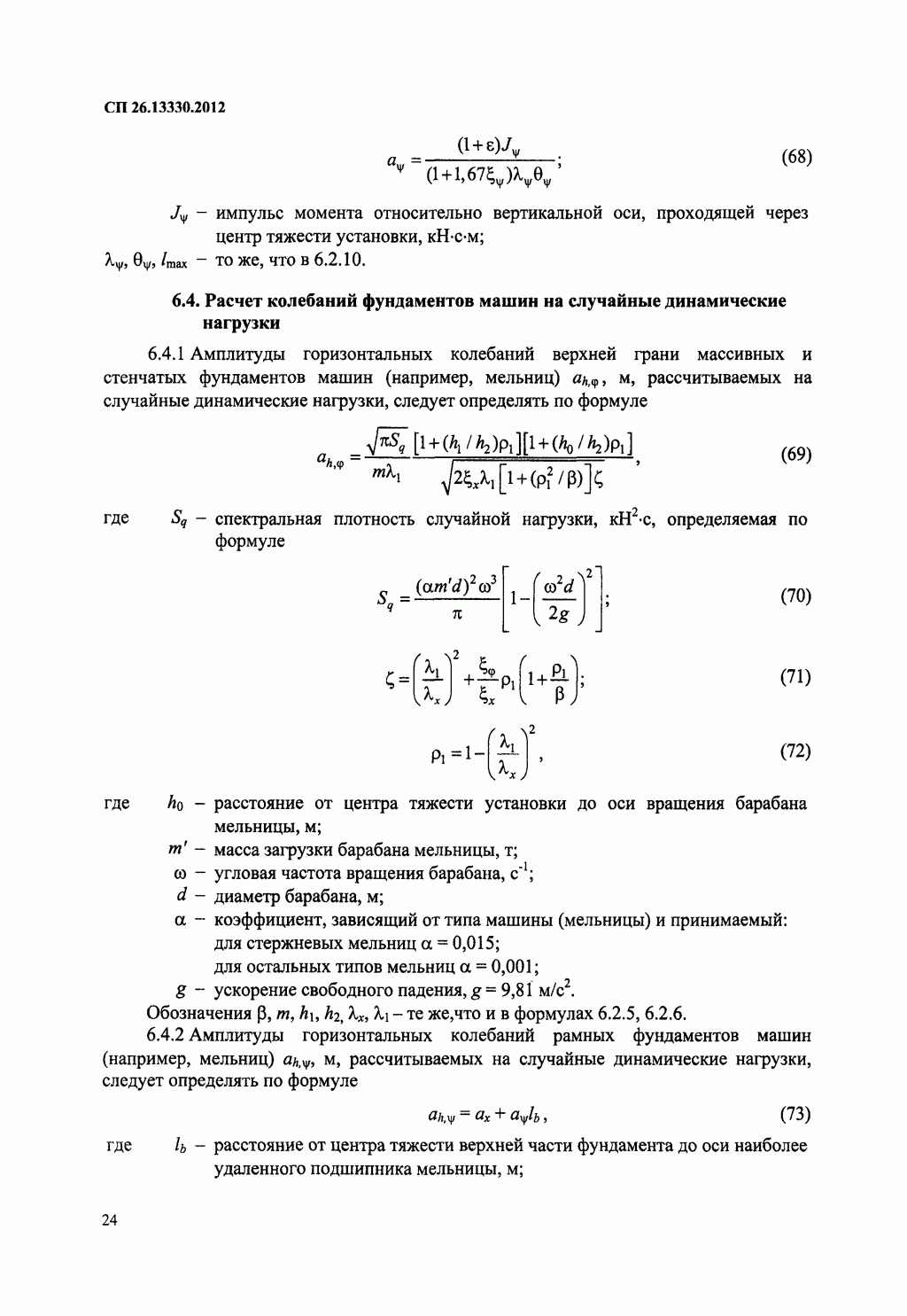

В основе таких расчетов лежит сопоставление несущей способности грунта со статической и динамической нагрузкой, генерируемой установленным на фундаменте оборудованием. Причем передаваемая на площадь подошвы фундамента сумма статической и динамической нагрузки должна соответствовать несущей способности опорного грунта.

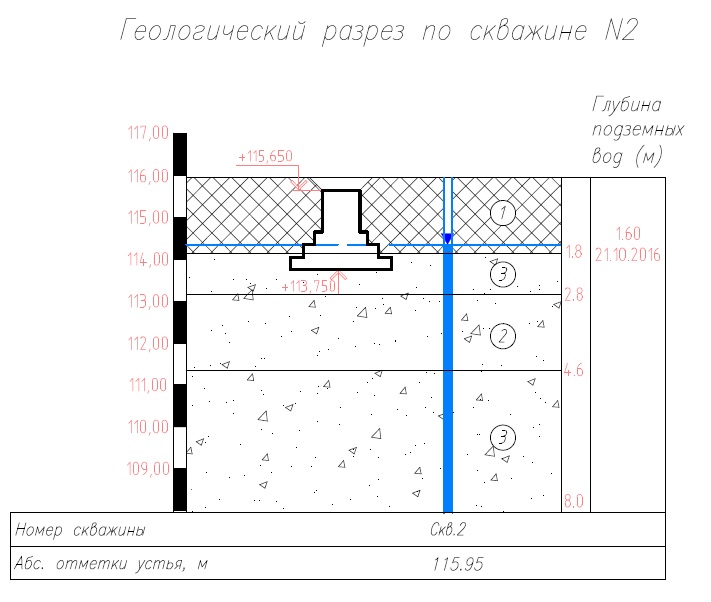

Характеристики грунта вычисляют на основе инженерно-геологических изысканий, в процессе которых определяют глубину залегания грунтовых вод, состав почвы, глубину промерзания и так далее.

Статическая нагрузка определяется массой оборудования, вычисляемой по спецификации станка или механизма. Динамическая нагрузка определяется по расчетному давлению на ростверк фундамента.

Причем указанное давление, генерируемое массой станка, корректируют с помощью двух коэффициентов:

• Константы условий работы (от 0,5 для кузнечного молота, до 1,0 для токарно-винторезного станка).
• Константы осадки грунта (от 0,7 до 1,0 – в зависимости от влажности почвы).

В итоге, зная массу станка, тип почвы и условия работы, можно высчитать (по несущей способности грунта) габариты основания.

Проведение расчета

Далее следует рассмотреть пример расчета нагрузок на фундамент. При этом будут использоваться усредненные данные. Вес материалов взят из официальной документации. Производится расчет всех надземных частей дома:

1. Стены из газобетона = 0,3 м*165 м²*600 кг/м³ = 29,7 тыс. кг.
2. Облицовка фасада = 0,12 м*165 м²*1400 кг/м³ = 27,72 тыс. кг.
3. Несущая внутренняя стена толщиной 38 см. = 10 м*0,38 м*1800 кг/м³*2,5 м. = 17,1 тыс. кг.
4. Цокольное и мансардное перекрытия = 100 м²*500 кг/м³ = 50 тыс. кг.
5. Кровля = 130 м²*30 кг/м³ = 3,9 тыс. кг.
6. Утеплитель мансарды = 130 м²*50 кг/м³ = 6,5 тыс. кг.

После определения веса всех надземных элементов конструкции здания необходимо рассчитать их сумму. После сложения всех полученных результатов можно определить массу дома. В данном случае она составляет 184,9 тыс. кг.

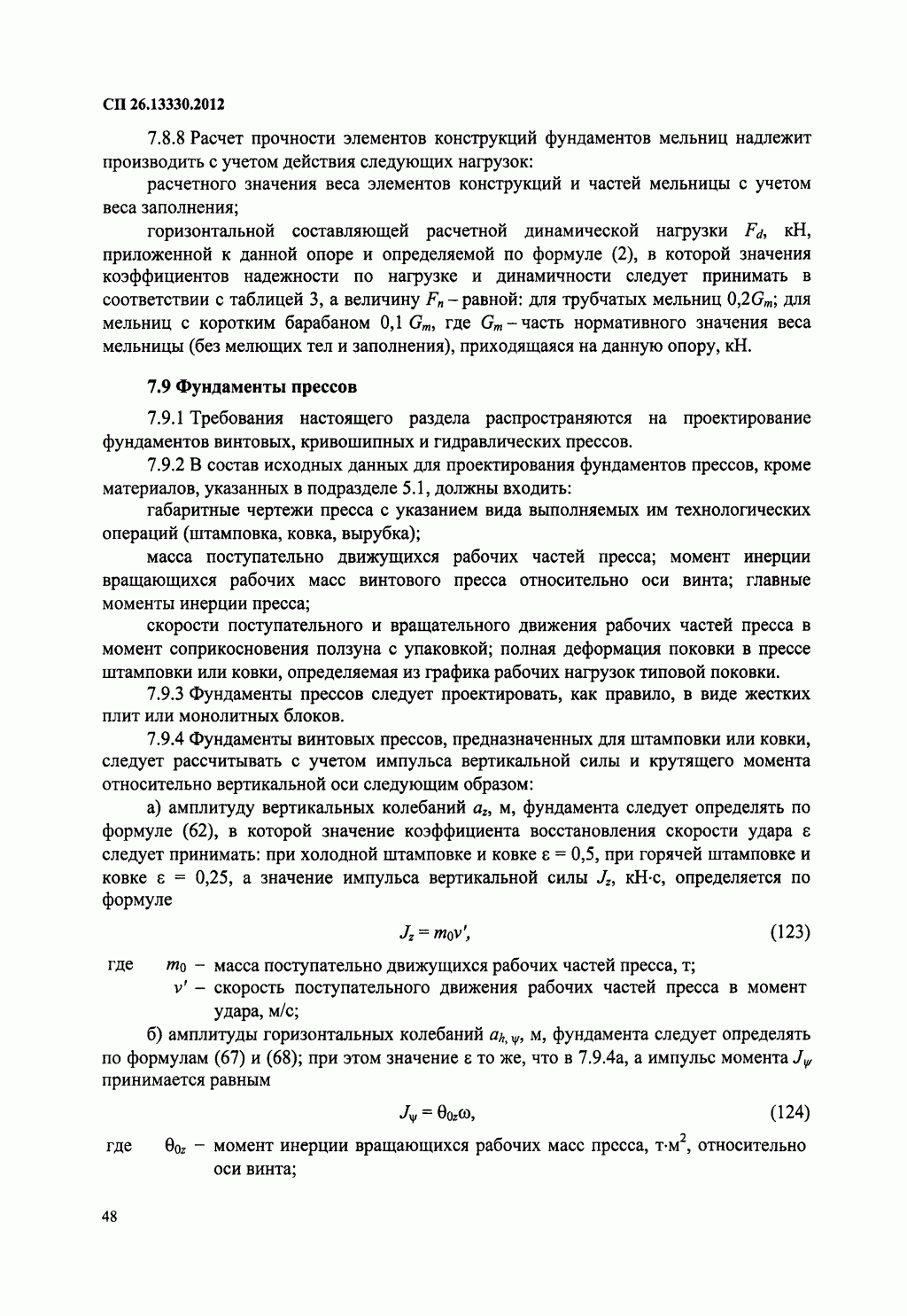

Строительство основания для оборудования

Строительство простейшего основания плитного типа, под станок или маломощный пресс, происходит следующим образом:

• Вначале следует определить месторасположение основания. Фундамент не должен соприкасаться со стенками, колоннами или внутренними перегородками самого здания. Минимальное расстояние от фундамента пресса до фундамента цеха равно 100 сантиметрам. Иначе вибрация перейдет на основание несущих стен, колон или перегородок.
• После этого следует определить положение крепежных (фундаментных) болтов, фиксирующих станину пресса или станка. При этом нужно учитывать, что минимальное расстояние от края фундамента до оси болта рано 20 сантиметра. То есть, фундамент должен выступать за края станины, как минимум на 20-30 сантиметров.
• Определив вышеупомянутые параметры можно приступать к земляным работам (рытью котлована). Причем глубина выемки грунта в не отапливаемом цеху равняется глубине промерзания + 25-40 сантиметров. В отапливаемом цеху глубина фундамента равняется 50-80 сантиметрам. Габариты самого котлована, равны ширине и высоте фундамента + глубина залегания подошвы. Ведь стенки котлована, как правило, обустраивают под наклоном в 45 градусов.
• Завершив земляные работы можно заняться повышением несущей способности грунта, подсыпав на дно двухслойную песчано-гравиевую подушку (по 15-20 сантиметров на каждую фракцию).
• Следующий этап – строительство опалубки, опоясывающей контур фундамента. Ее собирают из съемных металлических или деревянных щитов, соединенных поперечными стяжками.
• На следующем этапе во внутреннюю полость основания вводят армирующий каркас (в основаниях для небольших станков можно обойтись без каркаса), а дно опалубки укрывают слоем гидроизоляции (рубероида). В особых случаях на дно основания укладывают особый материал, гасящий вибрацию (дубовый брус или что-то другое).
• После этого внутреннюю полость заполняют бетоном, укладывая раствор слоями по 10-15 сантиметров.

Причем каждый слой тщательно утрамбовывается. Заливка и тамбовка каждого слоя должна завершиться до схватывания раствора (35-40 минут от момента введения бетона в опалубку).

• В финале в верхний слой заливки вводят фундаментные болты с коническими или загнутыми торцами.

Фундамент считается готовым к эксплуатации спустя 25-30 дней от момента заливки. За это время монолит основания выйдет на расчетную прочность. Раньше этого срока оборудование на фундамент не монтируют.

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица 5 – Удельный вес материалов стен

Таблица — Удельный вес стен

1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м2.
2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5:   43,2·1800=77760 кг.
4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м2.
5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.
