Веревочная лестница для колодца – нюансы изготовления

1. Переносные. Очень удобный вид колодезных стремянок. Глубина шахты бывает разной, например, канализационный коллектор достигает 8 – 10 метров. Соответственно, и длина лесенки нужна подходящая. В случае с канализацией нет необходимости постоянно спускаться, чтобы осмотреть оборудование. Это касается и некоторых других камер, и коллекторов. Переносные и мобильные стремянки подойдут в том случае, если спускаться в шахту нужно не чаще чем раз в два месяца. Подходящая длина будет 1 – 5 метров, ширина ступеней стандартная, 35 сантиметров. Вес зависит от материала.
2. Стационарные. Монтируются на стадии строительства источника, длина неограниченна. Их можно сделать индивидуально под каждую шахту. Все зависит от глубины коллектора, которая будет варьироваться от 20, до 150 кг. Ширина ступеней 35 – 45 сантиметров. Материал изготовления: металл, дерево, композиты.
3. Складные. Чаще всего выполнены из легких сплавов, например, алюминия. Это обусловлено необходимостью компактного размещения вне колодца и легкого перемещения в место складирования. Складная лестница относится к переносным устройствам. Длина одного сектора 1,5 – 2,5 метра. В разложенном виде может достигать 6 метров. Общий вес примерно 20 – 25 кг.

Целевое назначение лестницы

Главная функция заключается в необходимости периодически выполнять обслуживание или ремонт строения. Случается, если оголовок колодца ничем не уплотняется (крышка или прочая декоративная конструкция), то в шахту могут время от времени попадать посторонние предметы. Для поддержания чистоты воды их нужно вытаскивать. Для решения проблемы, опять же, используется лестница.

По мере эксплуатации может случиться обрыв цепи. Чтобы восстановить конструкцию, придется как-то организовать спуск вниз. Это основные моменты, когда необходимо использовать лестницы для колодцев. Учитывая, что все описанные случаи не требует ежедневного участия человека, то наиболее удобным является съемный вариант с компактными габаритами и малым весом, как раз такими свойствами и характеризуется веревочное исполнение.

Чистка и ремонт колодца проводятся с помощью лестницы

Стационарные

Существует несколько типов закрепления – наверху колодца или же прикрепляться по всей поверхности шахты. Они производятся из металла.

Высоким уровнем прочности отличается лестница из металла. Они производятся из металлических сплавов небольшой массы. Основными составляющими таких лестниц являются тетива и ступеньки. Для того чтобы изготовить тетиву, нужно использовать трубу большого диаметра. Не играет большой роли, будет она круглой или другой формы. Её нужно закрепить на поверхности колодца. Окончания тетивы необходимо загнуть таким образом, чтобы её можно было прицепить. Крепится она к поверхности колодца Загнутые концы необходимо закрепить способом цементирования у основания колодца. Можно использовать не цементный раствор, а другой способ закрепления, например, шурупы. По мнению некоторых специалистов, использование шурупов является лучшим вариантом. Это объясняется тем, что если нужно, лестницу намного проще демонтировать, нежели она будет зацементированной.

Чтобы изготовить ступеньки, по которым можно спускаться вниз и подниматься вверх, нужно использовать металлические трубы меньшего диаметра, чем тетива. Для скрепления ступенек к тетиве, нужно использовать сварочный аппарат. Устанавливают конструкцию в вертикальном положении.

Лучше всего, если Вы сделаете именно квадратные ступени. Для этого подойдут профильные трубы. Это объясняется тем, что они безопаснее круглых. Немаловажно и то, что в условиях высокой влажности, которая присутствует внутри колодца, необходимо скрыть лестницу полимерной краской. Благодаря этому, колодезная лестница будет служить намного дольше.

На данный момент есть также типы лестниц, которые монтируются возле колодца перед тем, как установить. Важно знать, что лестница не должна очень плотно прилегать к поверхности бетонных колец. Расстояние между конструкцией и кольцами должна составлять минимум 10 см. Это нужно для того, чтобы было удобно по ней подняться и спуститься.

Для обслуживания колодцев существует и другой тип металлических лестниц. Конструкция не предусматривает наличие тетивы. Также используется труба или арматура большого диаметра. Закрепляется непосредственно на кольцах. Для закрепления используют металлические ляпухи. Можно также установить такую лестницу уже в процессе, когда делается колодец. На Ваш выбор можно монтировать ступени полупрямоугольные, полукруглые или полуквадратные. лучше всего использовать именно полуквадратные, но можно и полупрямоугольные. Такой тип лестниц также подвергается под воздействием влаги процессам коррозии. Поэтому лучше скрыть поверхность краской. Можно использовать грунтовку или лак.

Лестницы из металла больше подойдут для канализационных колодцев. При небольшой глубине можно использовать стремянку. Использование стремянки для колодцев возможно только при небольшой глубине и достаточном диаметре конструкции. Но есть и преимущества. Площадка стремянки может использована для того, чтобы на неё поставить инструменты и материалы в процессе работы, что нельзя сделать с другими типами лестниц. Как правило, при обслуживании скважин, лестницы не используются, учитывая небольшой диаметр. Человек не может проникнуть внутрь.

Деревянные лестницы не настолько практичны, как металлические. Для её изготовления нужно использовать древесину прочных пород. Материал нужно обработать антисептическими веществами, что увеличит срок использования. Конструкция похожа на металлические, поскольку тоже имеются ступени и тетива. После того, как лестница готова, её нужно покрасить. Несмотря на то, что дерево является достаточно прочным материалом, в условиях постоянной высокой влажности, оно теряет свои качества.

Чтобы сделать самостоятельно деревянную лестницу, необходимо использовать планки, которые будут играть роль тетивы. Они должны быть такой длины, какая глубина колодца. Для ступеней используем планки, но можно и доски. Дерево будем разрезать электролобзиком. Скрепляем с помощью дюбелей, шурупов и саморезов.

Нормативные документы

Таблица канализационных колодцев составляется на основе действующих нормативов и правил (СНиП, СП). Это базовые документы, где перечислены все требования к конструкции емкостей, их размерам и другим параметрам. Любые несоответствия, обнаруженные во время защиты, расцениваются как основания для отклонения проекта.

Однако, если пользоваться только базовыми нормативными документами, риск допустить ошибки увеличивается. Для каждого резервуара придется отдельно подбирать параметры, что значительно замедлит составление проекта. Структура СНиП или СП рассчитана на перечисление правил, требований и норм. Она неудобна для выполнения проектных работ, поэтому в помощь составителям создана специальная база данных — Типовой Проект (ТП). В настоящее время используется более современная редакция — ТПР (Типовые Проектные Решения), представляющие собой исправленную версию базы.

Колодцы канализационные, Типовой Проект— это свод таблиц для разных групп емкостей. Они объединены по назначению, размерам, особенностям. Работа проектировщика заключается в подборе по приведенным в колонках значениям нужного варианта.

Процесс очистки

Колодец можно чистить вручную. Сначала из него откачивают воду, затем с помощью губок и моющих средств проводят чистку стенок. Делают это сверху вниз. При достижении дна фильтр промывается либо полностью заменяется. Если на стенках есть трещины, их заделывают цементом. Затем заливают дезинфектор и закрывают люк на два дня. Для дезинфекции применяют марганцовку или хлорную известь.

При чистке не обойтись без лестницы, её длина должна соответствовать глубине колодца. Она выполняется из качественных материалов. Необходимо, чтобы конструкция смогла выдержать вес взрослого человека. Также при покупке нужно обратить внимание на то, каким образом лестница будет крепиться к кольцу. От надежности конструкции зависит Ваша безопасность.

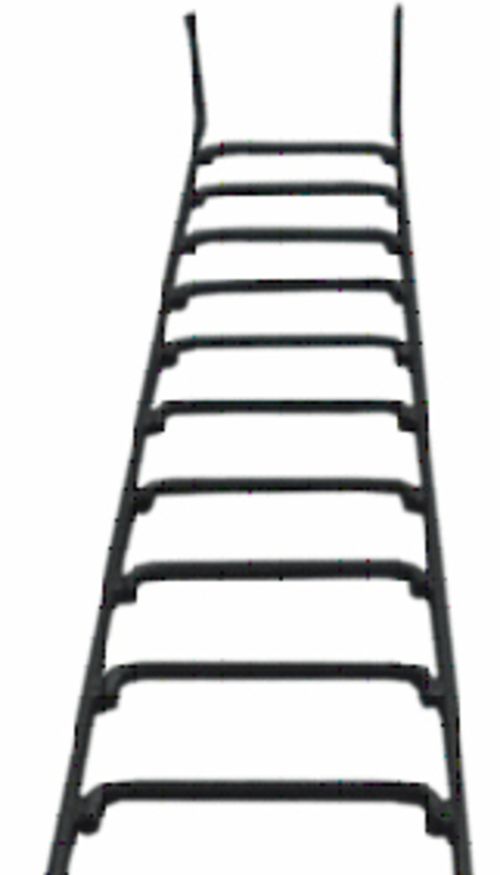

Стремянка для колодцев Си С1-01

Область применения. Каждый, кто хоть раз заглядывал в колодец, видел ее внутри. Это стремянка для колодцев с модификацией С1, с помощью которой специалист может обслужить коммуникации или очистить спуск от загрязнений. Чаще всего их устанавливают в дренажных системах. Но встречаются они и в колодцах.

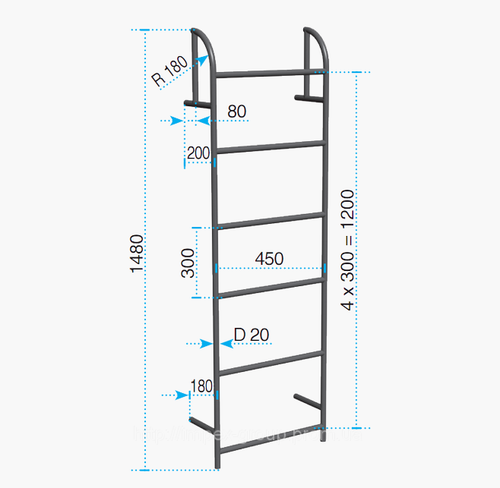

Габариты стремянки С1.

Стремянка C2 — такая конструкция отличается от первой модели длиной и весом. Модель С1 весит 6,6 кг, имеет длину 0,6 м. Стремянка С-2 имеет длину уже 1,2 м, а вес составляет 12,9 кг.

Модель C3 — еще одна вертикальная конструкция, которая тоже отличается габаритами. Вес такой модели составляет 16,2 кг, и растянется стремянка С-3 на 1,5 м.

Чем они отличаются и как их собирают? У них настолько простая конструкция, что их делают по чертежам по простой технологии. Длина должна составлять от 06 до 4,2 м. Ширину делают около 50 см. Шаг ступени — от 25 до 44 см. Собирают ее с помощью электросварки.

Материал, из которого делают такие изделия, гарантирует то, что лестница будет прочной и долговечной.

Для дополнительного запаса прочности при сборке изделия различаются в размерах и видах материала. Например, стальной прут могут заменить арматурой. Она выдержит больший вес, а за счет неровной поверхности обеспечит человеку более надежное крепление с обувью.

Конструкции, сделанные таким образом, помогут предупредить несчастные случаи. А они довольно часто происходят в колодцах при проведении работ.

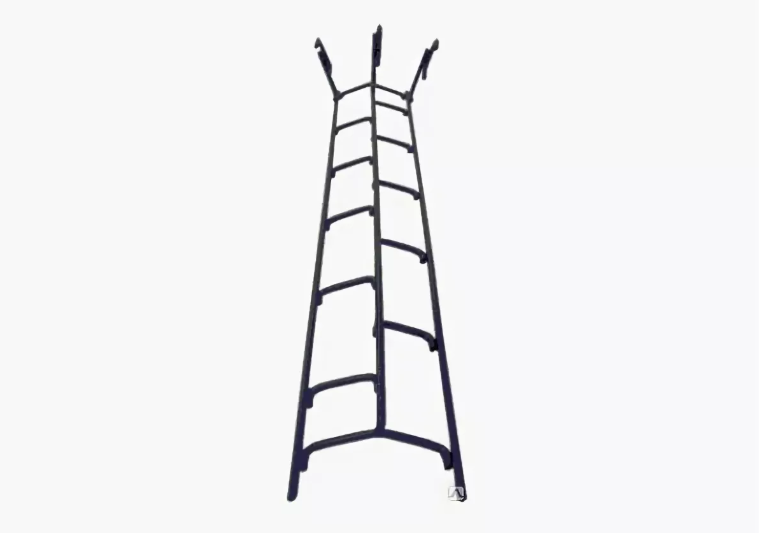

Стремянка из горячетканного профиля.

Для изготовления конструкций для колодцев используют более дешевые варианты. Использование таких материалов делает их легкими и рентабельными.

Исходя из действующих правил СанПиНа, канализационные колодцы нужно оборудовать с использованием таких лестниц. Главное, чтобы они имели определенные параметры. Модель класса С1 используется при обслуживании труб определенного диаметра. Для круглых труб он должен составлять от 15 до 150 см. При прямоугольном сечении он будет 1 м. Если же диаметр больше, то рекомендуется использовать изделия другого типа. Это же касается и глубины колодца.

Лестницы крепят на стены спуска, во внутренней части поверхности. В качестве крепежного материала используют кронштейны. Делают их из стального уголка. Расстояние от лестницы до стены составит 10 см. Самый нижний уровень не рекомендуется опускать ниже 30 см от дна. Тогда будет удобным спуск и подъем, а низ изделия не затронет коррозия.

Какие характеристики имеет стремянка для колодцев

Многие производители предлагают разные модели по разным ценам. Часто при выборе конструкции может оказаться, что вид лестниц одинаков, а вес и метраж отличаются. Чтобы деньги были потрачены не зря, нужно разобраться в их маркировке и классификации.

С1 — это маркировка всех стремянок. Остальные знаки, которые будут на ярлыке, относятся к размеру лестницы.

1. Комбинация С1-05 означает, что высота лестницы 2,1 м.
2. Модель С1-02 имеет длину 1,2 м, а весит 12,9 кг.
3. Лестница С1-07 в высоту — 2,7 м, а весит 29,2 кг.
4. Стремянка С1-03 имеет габариты 1,5 м в длину и 16,2 кг веса.
5. Маленькая лестничка С1-01 длиной всего 0,9 м, а весит 9,7 кг.
6. Габариты модели С1-04 составляют 1,8 м в высоту и 19,5 кг веса.

Изделия для колодцев делают не на один год. Срок их службы может составлять несколько десятилетий, но только при определенных правилах эксплуатации. Плохо влияет на эти изделия коррозия. Поэтому производители обмазывают продукцию краской. Чаще всего цвет только черный или серый. Чтобы защитить лестницу от воздействий со стороны, окрашивать ее нужно один раз в год.

Как узнать глубину залегания воды для колодца ↑

Как определить глубину воды для колодца на конкретном участке? Проще всего спросить у соседа, какова глубина колодца у него на участке. Вряд ли у вас она будет сильно отличаться, хотя бывает всякое. Если спросить не у кого, придётся прибегнуть к более сложным способам:

Лозоискательство: рамки и прутики ↑

Лозоискательство ныне именуют неопределённым словом «биолокация». Однако в данном случае благозвучный термин, увы, ничего не никогда всерьёз не исследовал эффект от использования ивовых прутиков и проволочных рамочек в поисках воды, а опытные геологи-практики при упоминании о лозоходах лишь посмеиваются. Не думайте, что «Мастер», важно обходящий ваш участок с палочками в руках, обладает какими-то тайными знаниями, передающимися из поколения в поколение семьи «Искателей Вод». На самом деле он перед встречей с вами ознакомился с картой глубин колодцев вашего района и ещё до начала «измерений» был готов огласить результат.

Карта глубин колодцев вашей местности ↑

Сегодня не проблема найти в открытом доступе подробную статистику глубин колодцев для любой местности. Данные сводят в таблицы со списком районов и населённых пунктов либо представляют в виде карт с привязанными к географическим координатам цифрами глубин. Чем гуще населена местность, тем более подробной будет карта. Для составления статистики, как правило, учитывают глубины водозаборов, устроенных на грунтовые воды. Если нужно узнать глубину залегания более качественных межпластовых водоносных горизонтов, следует изучить карту глубин скважин.

Один из вариантов карты глубин колодцев

Геофизические методы ↑

Геофизические методы определения глубин залегания водоносных горизонтов точны, но недёшевы. Надёжнее провести пробное бурение, но это не всегда возможно. Существуют технологии позволяющие обойтись без буровой установки. Среди них — метод вертикального электрического зондирования, с помощью которого можно получить весьма точную картину структуры грунтов. Имеется условие, при соблюдении которого возможно применение метода ВЭЗ: для измерений нужен свободный от металлических конструкций, вкопанных в землю (железобетонные фундаменты тоже являются таковыми), участок площадью не менее 4 соток.

Геофизические методы исследования показывают довольно точную картину структуры грунтов

Канализационные и водосточные лестницы

Коммуникационные системы, обеспечивающие подачу или отведение воды, прокладываются разными способами. Популярным является подземное расположение трубопровода. Для обслуживания системы требуется спуск специалиста в колодец. Для этого используются канализационные лестницы, изготавливаемые из разных материалов.

Разные размеры.

Требования к канализационным лестницам

Подземные сооружения функционируют в специфических условиях. Для обслуживания используется оборудование, отвечающее некоторым требованиям. При строительстве водосточных лестниц учитывают такие характеристики:

1. Надежность и прочность. Высота шахты нередко достигает 5 м. Все части должны выдерживать повышенные нагрузки при спуске или подъеме людей и специальной аппаратуры.
2. Материал. Согласно нормам ГОСТ, конструкции могут производиться из простой или нержавеющей стали. Второй вариант считается более надежным. Нержавеющий металл нечувствителен к воздействию влаги. Диаметр арматуры, используемой для сооружения лестницы, должен превышать 2,5 см.
3. Вес. Нормативным требованиям, касающимся массы лестниц для колодцев, соответствуют конструкции, весящие 25-100 кг при длине 1-6 м.
4. Устойчивость к окислению. Постоянное нахождение в условиях повышенной температуры и влажности приводит к быстрому разрушению металла. Поэтому колодцы рекомендуется снабжать лестницами из нержавеющей стали. Простые металлические конструкции нужно обрабатывать антикоррозионными составами. Применяют грунтование, оцинковку, окрашивание лаком по металлу.
5. Срок службы. Замена лестницы в глубоком колодце занимает много времени. Спуск в шахту небольшого диаметра сопряжен с некоторыми неудобствами. Исключить простои в обслуживании канализационных линий помогает использование долговечных лестниц.

Виды колодезных лестниц

Для спуска в канализационные колодцы используют 3 типа конструкций:

Легкое применение.

1. Переносные. Удобные колодезные стремянки не требуют стационарной установки. Глубина некоторых коллекторов достигает 10 м. Лестница должна иметь подходящую длину. Канализационная система не требует слишком частой проверки. Переносные изделия подойдут, если спускаться в шахту нужно не чаще 1 раза в 3 месяца.

   Достаточной будет длина в 1-5 м и ширина ступеней в 35 см. Вес конструкции определяется материалом изготовления.

2. Стационарные. Устанавливаются на этапе строительства колодца, имеют неограниченную длину. Остальные параметры подбирают с учетом строения шахты. Вес лестницы определяется глубиной коллектора. Масса сооружения чаще всего составляет 20-150 кг.

   Ширина ступени – 35-45 см. Изделия сооружаются из стали, дерева, композитных материалов.

3. Складные. Выполняются из легких металлических сплавов, например, алюминия. Это объясняется необходимостью компактного хранения вне колодца и удобства переноски к месту использования. Длина одной секции составляет 1-2,5 м. Размеры в разложенном виде достигают 6 м.

   Весит складная лестница не более 25 кг.

Разновидности канализационных лестниц

Для спуска в канализационные колодцы используются разные типы лестниц, отличающиеся строением, материалом изготовления, способом монтажа.

Как сделать лестницу для колодца своими руками

Можно сделать самому.

Любое сооружение можно изготовить своими руками. Для этого нужно уметь обращаться с деревом или металлом, пользоваться сварочным агрегатом.

Чтобы изготовить металлическую конструкцию, выполняют такие действия:

1. Приобретают гладкую арматуру или тонкие трубы, уголки. Расчет количества материалов выполняют после определения глубины шахты.
2. Нарезают детали нужных размеров. Вертикальные направляющие укладывают на ровную поверхность параллельно друг другу.
3. Ступени раскладывают так, чтобы образовывались ровные прямоугольники. Расстояние между деталями составляет 35 см. Длина ступени – 45 см. Арматуру нарезают болгаркой. Заготовки закрепляют дуговой сваркой.
4. Приваривают верхние крюки, сделанные из арматуры. Они должны зацепляться за край коллектора.
5. Обрабатывают металл грунтовкой, наносят краску. Имеющиеся следы ржавчины удаляют жесткой щеткой.

Канализационный трубопровод

Для улучшения водоотвода предусмотрено поэтапное увеличение диаметра трубопровода. Максимальное значение он достигает при присоединении фановой трубы к коллектору. В связи со сложностью прокладки, данный участок можно сравнить с созданием метрополитена, хотя особого функционального преобразования здесь для трубопровода не происходит.

Прокладка канализационного трубопровода

В этом случае используют другой способ стокоотведения. Например, применяют фекальные помпы, которые дают возможность перемещать стоки в дополнительную трубу, проложенную под нужным углом наклона.

Благодаря таким насосам, есть возможность создавать систему ступеней. Она позволит организовать канализацию в самых сложных местностях, в том числе и в поселках на склонах холмов.

Все стоки по трубопроводам попадают:

1. в очистные конструкции;
2. аэрационные станции;

где и происходит следующий этап очистки посредством брожения. Весь процесс происходит в специальных танках, куда добавляются бактериальные добавки и химреактивы.

Трубопроводы выполняют из:

1. Чугуна;
2. Керамики;
3. Полипропилена;
4. Полиэтилена;
5. Полиэфирной смолы.

Совет: в связи с экологическим запретом на совместное выведение дождевых и бытовых вод, следует создавать канализационные системы с отдельными отводящими рукавами для разных видов стоков.

Подходящие образцы

Инструкция по выбору подходящей лестницы очень проста, главное, чтобы она соответствовала вышеизложенным требованиям и подходила под размеры вашего канализационного колодца. Вот, к примеру, наиболее распространённые модели:

Лестницы для канализации КЛ 1 и Л 1

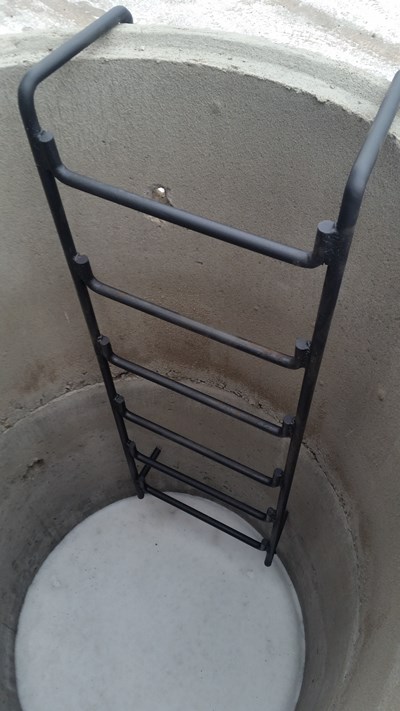

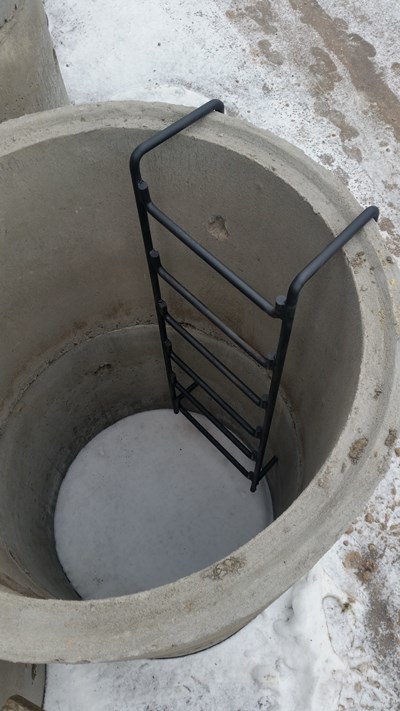

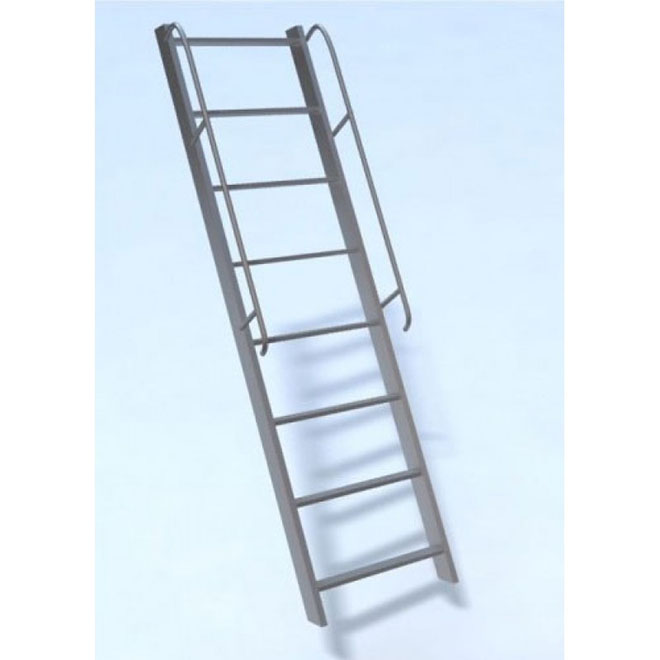

Металлическая канализационная лестница КЛ 1

Конструкция такого плана отлично справляется со своей задачей и имеет следующие отличительные черты и особенности:

1. Изготавливается из арматуры толщиной 25 мм, что придаёт высокую прочность.

1. В качестве материала используется нержавеющая сталь, благодаря чему влажная среда канализации не может причинить вреда изделию.
2. На верху конструкции имеются специальные крюки, с помощью которых она надёжно фиксируется на горловине люка.
3. Доступная цена. Производственный процесс достаточно прост, что делает себестоимость рассматриваемых лестниц относительно низкой.
4. Простота использования своими руками. В их строении нет ничего лишнего, что могло бы усложнить эксплуатацию.
5. Возможность применения не только в канализационных сооружениях, но и в любых других колодца.

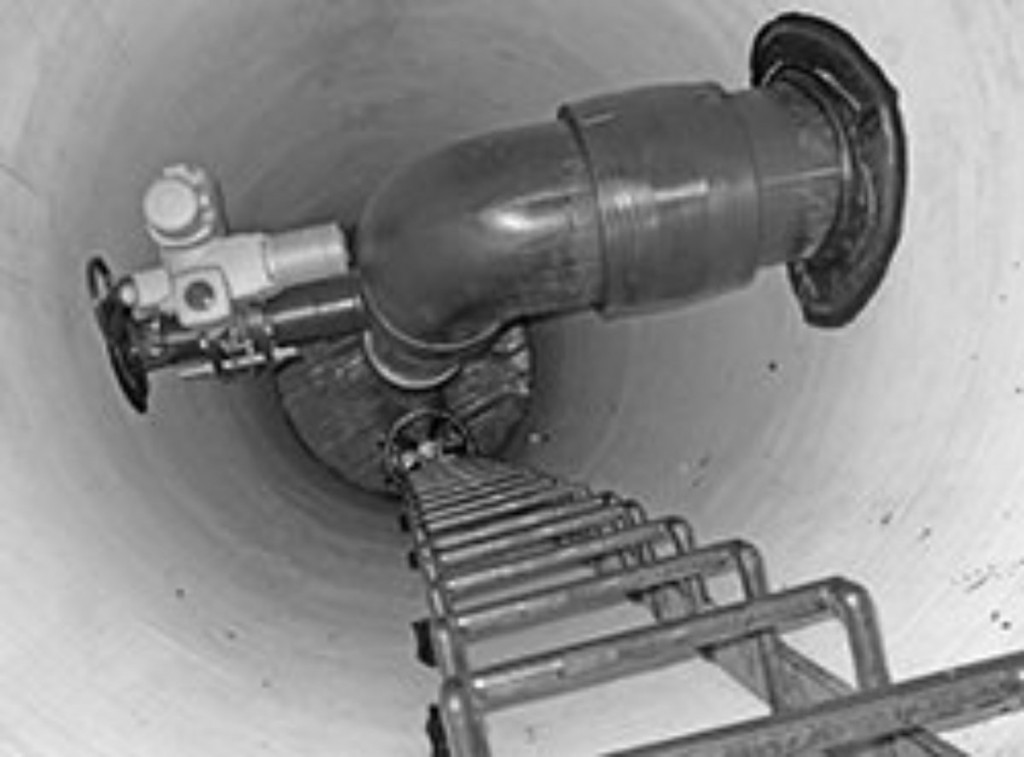

Канализационная лестница Л 1 в инженерном колодце

1. Широкий ассортимент размеров:

1. Соответствие всем нормативам ТУ 5269-006-02495282-2005.

Стеклопластиковые

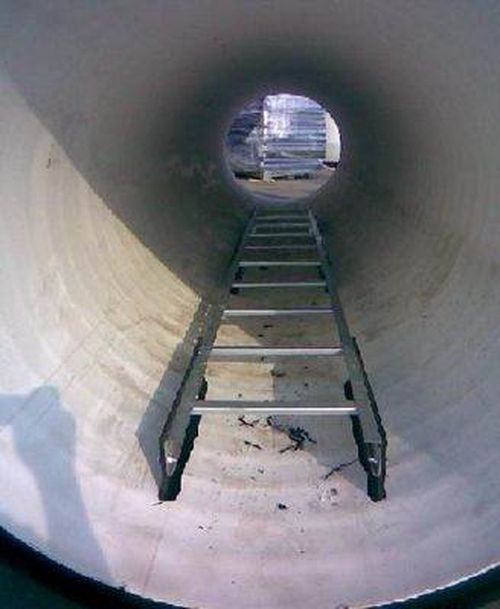

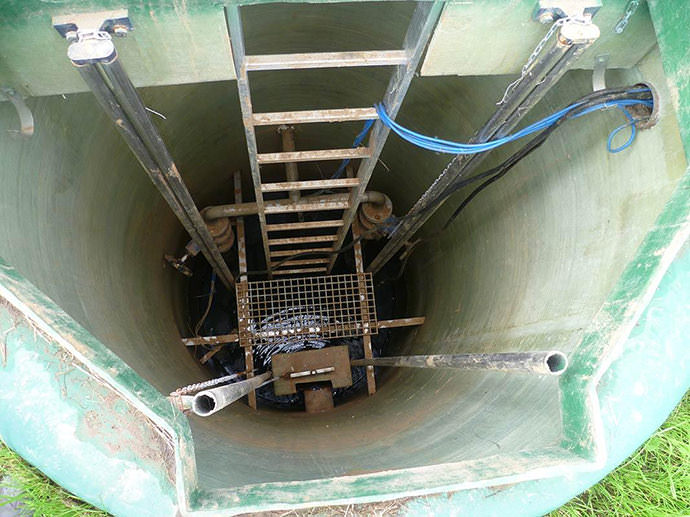

Канализационная и водосточная лестница из стеклопластика

Использование такого материала, конечно же, повышает себестоимость изделия, но и наделяет его несколькими достоинствами:

1. Малый вес. Значительно облегчает транспортировку и собственноручное использование конструкции, особенно в тех случаях, когда вам требуется её кратковременная установка в колодце.
2. Влагонепроницаемость. Никакая жидкость, включая различные едкие вещества, не причинит вреда стеклопластику.
3. Не является проводником электрического тока. Это очень полезно в случае устранения различных аварий в местах, где могут быть расположены линии электропередач.
4. Высокая прочность и долговечность. Рассматриваемая канализационная лестница исправно прослужит вам долгие годы.

Совет: рекомендуется выбирать модели со ступенями, покрытыми специальным напылением, предотвращающим скольжение. Во влажной среде это значительно повысит вашу безопасность.

Канализационный трубопровод

Для улучшения водоотвода предусмотрено поэтапное увеличение диаметра трубопровода. Максимальное значение он достигает при присоединении фановой трубы к коллектору. В связи со сложностью прокладки, данный участок можно сравнить с созданием метрополитена, хотя особого функционального преобразования здесь для трубопровода не происходит.

Прокладка канализационного трубопровода

В этом случае используют другой способ стокоотведения. Например, применяют фекальные помпы, которые дают возможность перемещать стоки в дополнительную трубу, проложенную под нужным углом наклона.

Благодаря таким насосам, есть возможность создавать систему ступеней. Она позволит организовать канализацию в самых сложных местностях, в том числе и в поселках на склонах холмов.

Все стоки по трубопроводам попадают:

1. в очистные конструкции;
2. аэрационные станции;

где и происходит следующий этап очистки посредством брожения. Весь процесс происходит в специальных танках, куда добавляются бактериальные добавки и химреактивы.

Трубопроводы выполняют из:

1. Чугуна;
2. Керамики;
3. Полипропилена;
4. Полиэтилена;
5. Полиэфирной смолы.

Обустройство входных отверстий трубопровода в колодец

В зависимости от условий конкретного места и грунта, входные части в колодец исполняются по-разному. Монтаж на сухом грунте легче, так как регламентирует только два типа материалов: цемент и асбоцементную смесь. Для влажного грунта установка требует смоляной пряди и гидроизолирующих материалов. Но оба способа рассчитаны только на грунты без просадки.

На подвижных грунтах СНиП установил подвижные соединения: обмотку труб посредством гибкой пластичной изоляционной набивки. Если отойти от правил, то можно в отверстие люка вставить гильзу металлическую и уже внутри устроить набивку из гидроизолируюшего материала.
