ГОСТ 8717.1-84 и 8717.0-84. Ступени железобетонные и бетонные

Проект, чертежи и строительство деревянной лестницы

Зачем нужны стандарты

Особо вольнолюбивые граждане в такой повсеместной регламентации всего и вся могут усмотреть ущемление человеческих свобод: дескать, нет простора для развития творческой мысли. Настоящей творческой натуре четкие рамки ГОСТов и других СНиПов только облегчают процесс созидания.

К примеру, проектируя многоэтажное здание, и руководствуясь ГОСТ 9818-85, можно легко выделить на планах площади лестничных клеток. А впоследствии, при строительстве, приобретенные готовые железобетонные изделия «Марш лестничный с двумя полуплощадками типа МЛП» четко встанут в отведенные им места, и заранее сделанные крепежные закладные окажутся точно напротив крепежей на изделии. Конечно, при условии, если эти железобетонные изделия делались в соответствии с указанными стандартами и имеют стандартизированные размеры.

Но зачем мне ГОСТ 9818-85 на бетонные марши и ступени, если я строю маленький дачный домик с деревянной лестницей? Действительно, вроде бы, не нужен. В частном строительстве никто не обяжет делать по стандартам. Тут нормативы можно использовать по-другому. Стандарты взяты не с потолка: это результат исследовательской работы, в ходе которой теоретическими расчётами, подтвержденными многочисленными испытаниями, были выявлены оптимальные параметры для того или иного явления.

ГОСТ на ступени лестничных маршей описывает идеальную лестницу, размеры которой абсолютно соответствуют антропометрическим характеристикам человека среднего роста. Обращали внимание, что нет более удобных для подъема и спуска, чем типовые бетонные лестницы в подъездах? Делая деревянную или металлическую лестницу в своем доме, нужно стремиться к соблюдению размеров тех самых идеальных типовых бетонных маршей, тогда ваше творение будет так же удобно.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

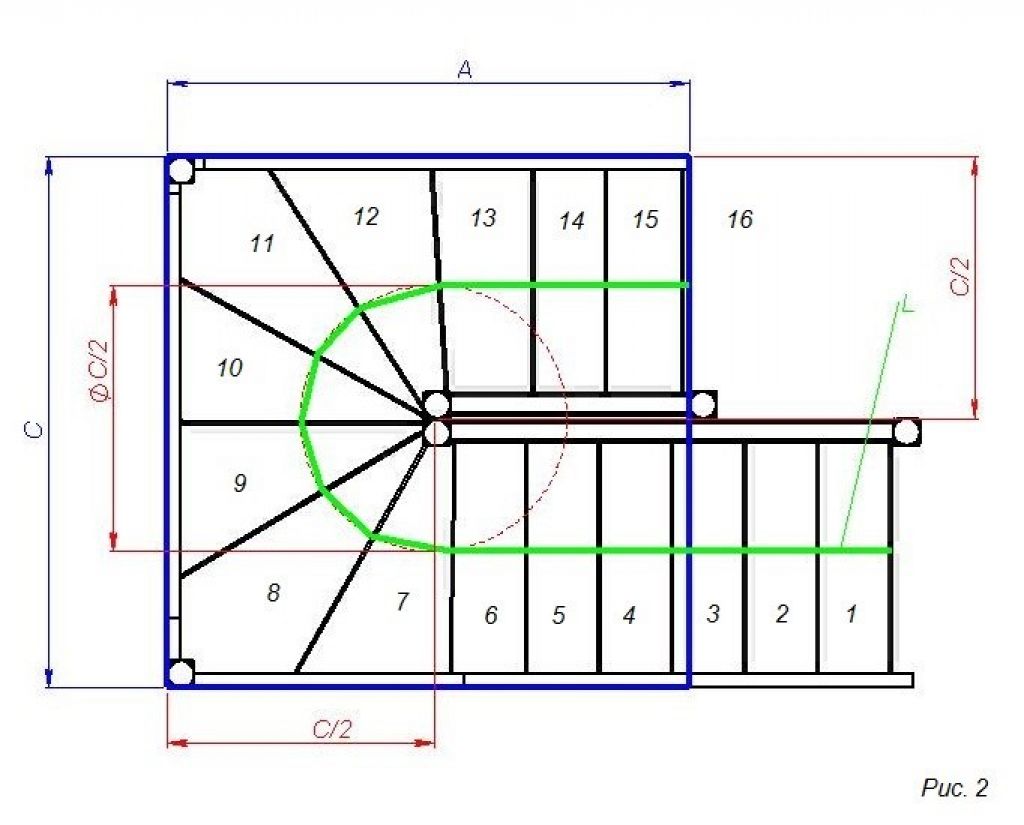

Основные требования к забежным лестницам

Основные условия, которым должны соответствовать лестницы с поворотными ступенями – комфорт и безопасность. Обеспечиваются они выполнением основных технических требований, свойственных забежным конструкциям и оговоренных ГОСТом.

• поворотные ступеньки лестничного пролета должны быть расположены на одинаковом удалении друг от друга;
• количество ступеней забежных лестниц не должно превышать 18 шт.;
• глубина забежной поступи узкого участка ступеньки должна составлять 10 см, при этом в центральной ее части эта величина составляет примерно 20 см, а на широком участке не превышает 40 см;
• нависание забежных поступей не должно быть более 5 мм;
• поворотная лестница оснащается перилами, высота которых обычно составляет от 0,9 до 1,2 м;
• лестница с поворотом должна иметь комфортный угол наклона, составляющий порядка 30-45°;
• высота перекрытия над поворотной лестницей составляет не менее 2,0 м.

Ступеньки забежных лестниц могут располагаться в разных частях пролета – нижней, верхней или посередине.

СНиП о видах ступеней

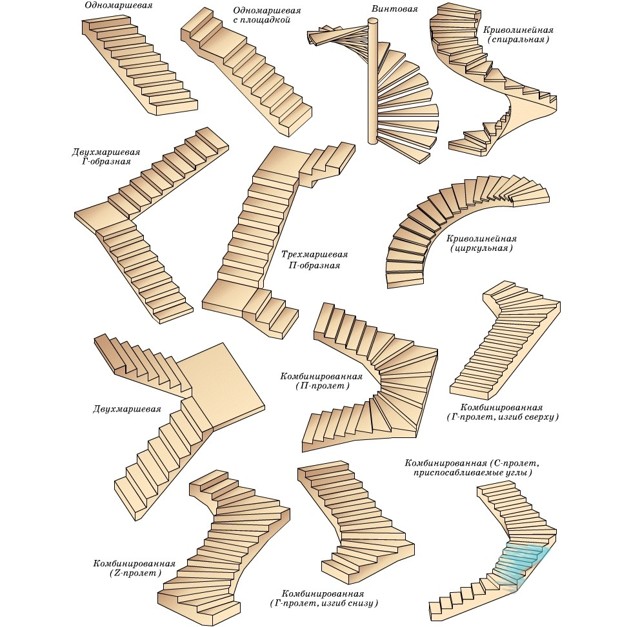

Разновидности лестниц.

Высота ступеней — это не произвольные параметры даже в рамках строительных норм. Она зависит от ряда показателей проекта. СНиП определяет следующие виды лестничных сооружений:

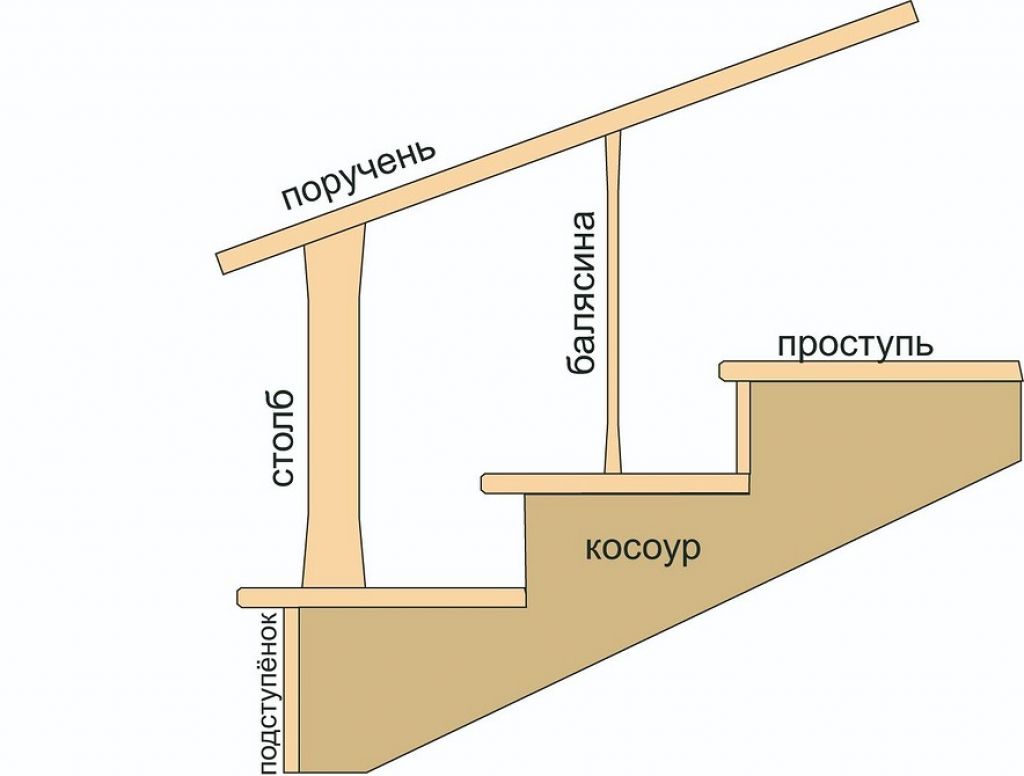

1. Рядовые ступени входят в состав любых лестниц в качестве основы для формирования этих сооружений.
2. Забежные — это ступени, которые призваны обеспечивать плавный поворот лестницы. Они существенно отличаются от рядовых и имеют разную ширину по всей длине.
3. Ступеньки-площадки представляют собой промежуточные элементы для лестниц с поворотом. Однако по высоте принципиальных отличий от базовых рядовых они не имеют.
4. Для открытых ступеней характерно отсутствие подступенка. В этом случае лестничный пролет приобретает ажурный, парящий вид. Выглядит красиво, но при этом снижается уровень безопасности.
5. В закрытых ступенях обязательно крепится подступенок. Такая лестница выглядит монументально и создает ощущение безопасности.
6. У навесных ступеней часть проступи выдается над подступенком. Такая форма позволяет увеличить ширину лестницы и повысить комфорт передвижения.

Максимальная и минимальная высоты всех этих ступеней не имеют существенных отличий, но все же каждая из них обладает своей спецификой.

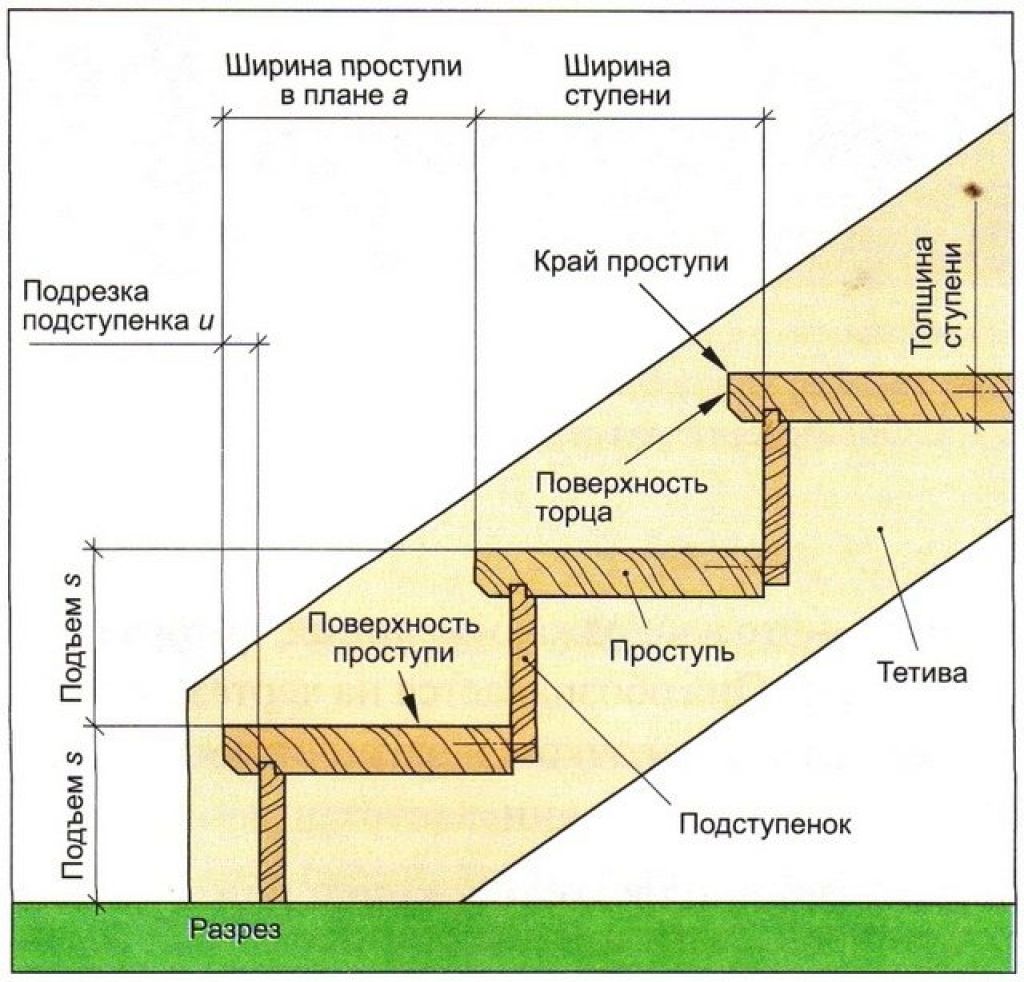

Допустимые размеры ступеней

Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП * «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее метра с наибольшим его уклоном 1: А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.

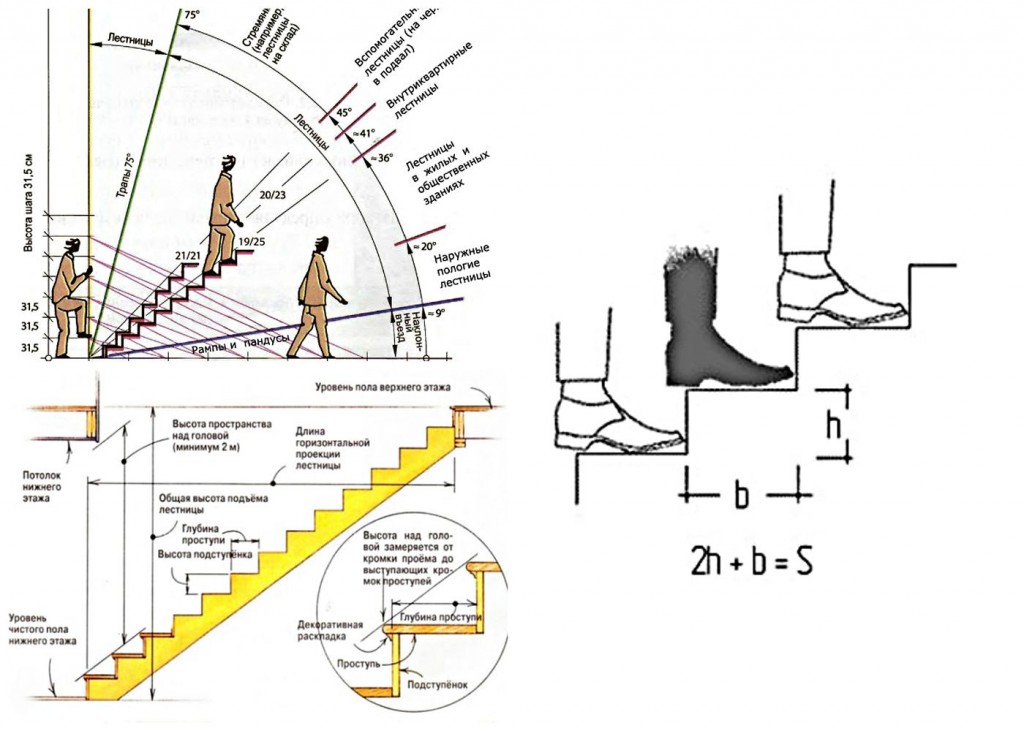

Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:

a + 2b = 60-64 (см), или

а + b = 43-47 (см).

Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.

Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.

Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.

Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой. Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.

Высота ступени должна находиться в пределах 120-200 мм. Более низкие или высокие подступенки слишком неудобны, а подниматься или спускаться по ним будет затруднительно.

В заключение можно отметить следующее. Ступени в одном марше должны быть одинаковой высоты и глубины по линии хода. Плавность подъема или спуска облегчит передвижение и предотвратит возможность получения травм.

Рекомендации ГОСТа для определения размеров ступеней

Существует стандартная методика определения основных параметров для ступеней. Она представлена формулой 2h+l=600–640:

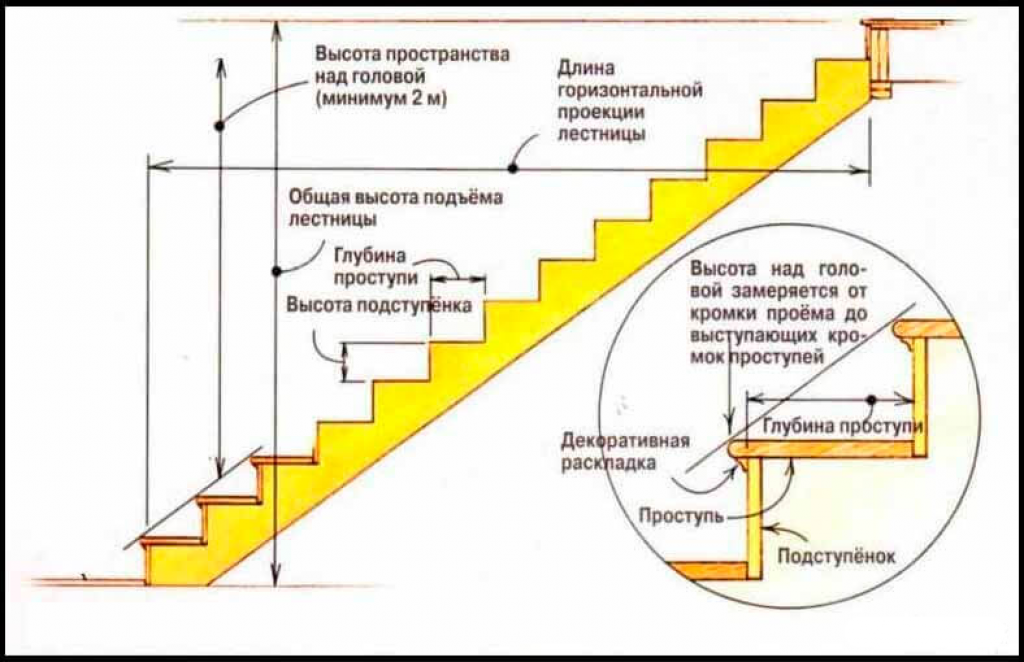

Замеры, необходимые для расчета размеров лестницы

• h – промежуток между двумя горизонтальными площадками, отмеряемое по вертикали;
• l – ширина элемента, предназначенного для опоры ног;
• 600–640 – размер человеческого шага в мм.

С помощью данного соотношения можно спроектировать любой лестничный марш. Для выполнения условий безопасности необходимо соблюдать равенство h+l=450. Комфорт при эксплуатации гарантируется выполнением равенства l-h=120.

При расчете лестничной конструкции следует учесть стандартные габариты ступенек:

• высота – 160–200 мм;
• ширина – 200–320 мм;
• нависание – до 30 мм.

Разница между параллельно расположенными элементами допускается до 5 мм. Оптимальным вариантом считается, когда ширина ступени в два раза большее ее высоты.

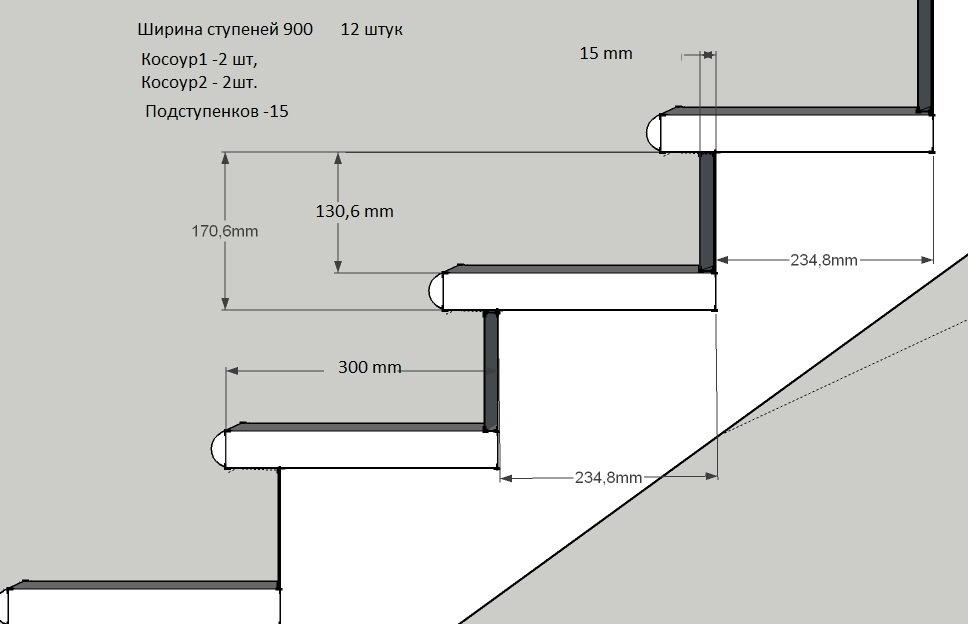

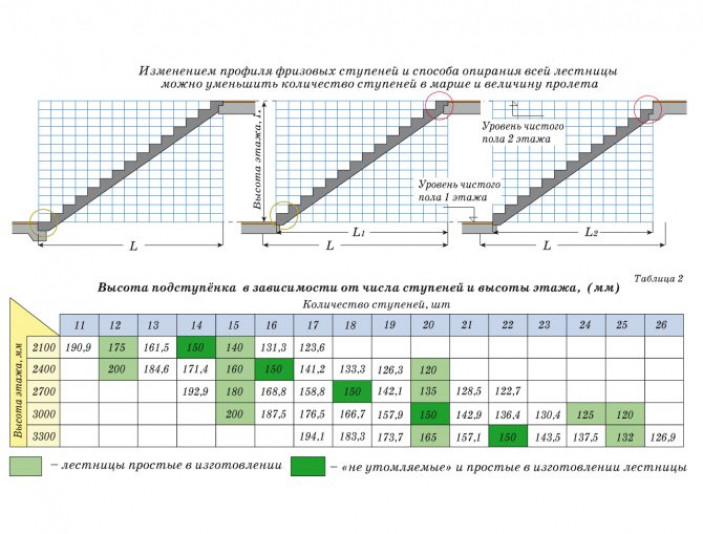

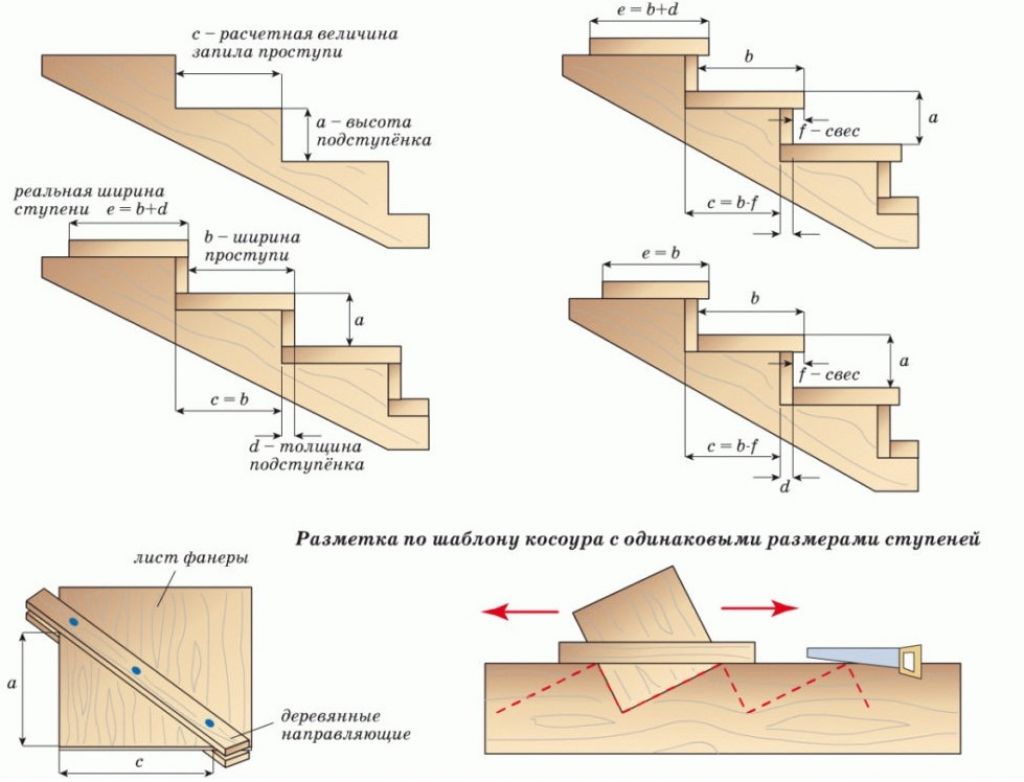

Расчет размеров ступеней лестницы

Размер ступенек лестницы: ГОСТ

Все стандарты, касающиеся размеров и параметров сооружений, изложены в специальных документах, которые необходимо внимательно изучать перед строительными работами. Так, ГОСТ на строительство ступеней для железобетонных конструкций регламентируется следующими документами:

• (нормы конструкции лестницы и ее размеры);
• (технические условия по разработке и созданию лестниц).

Помимо ГОСТов есть специализированные строительные документы, которые включают в себя:

• методы расчетов при проектировании лестниц;
• факторы, которые нужно учитывать при расчетах и конструировании лестницы и ее ступеней.

ГОСТ на металлические лестничные ступени, также задокументирован. Кроме государственных стандартов, имеется и утвержденный свод строительных норм и правил, где содержатся все методы расчетов и ключевые факторы, которые следует учитывать при расчете и конструировании лестниц своими руками.

Для того чтобы не приходилось ломать голову, какими же должны быть ступеньки, а удобный спуск или подъем не приносил проблем, были созданы специальные нормативы: они учитывают все необходимые стандарты и подробно расписывают весь порядок работ. Самой важной частью трапа являются, конечно, ступени.

Например, когда составляется чертеж будущей лестницы, необходимо посчитать такие параметры:

• Угол наклона ступенек.
• Их же ширину.
• Высоту.
• Ширину самого марша.
• Глубина проступи.
• Ширина шага.

Для стандартного частного дома минимальная ширина должна быть 70 см, не учитывая перил и поручней – их ширина считается отдельно. ГОСТ не рекомендует сужать лестницы, но допускает подобное конструирование – для трапа типа «гусиный шаг» или же чердачных.

Ширину шага необходимо высчитать. Обычно, для частных домов – это от 60 до 65 см. При подсчете берут формулу 2Ш+В=60-65, где 2ш – это две ширины, а В – высота ступени.

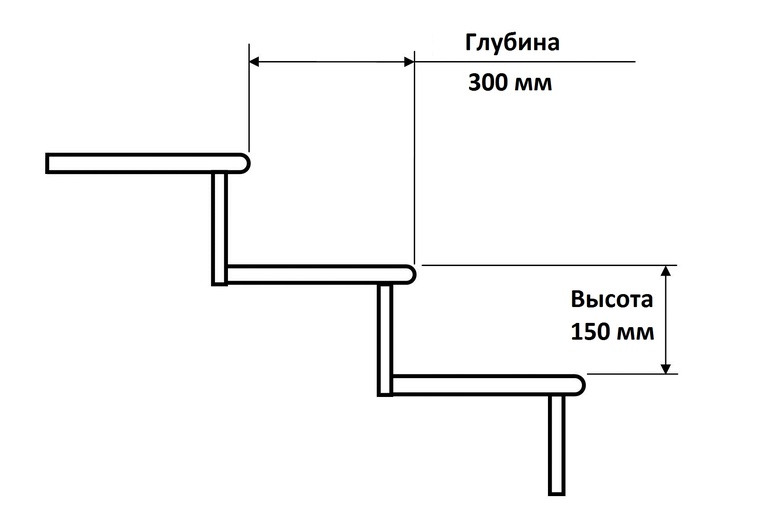

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

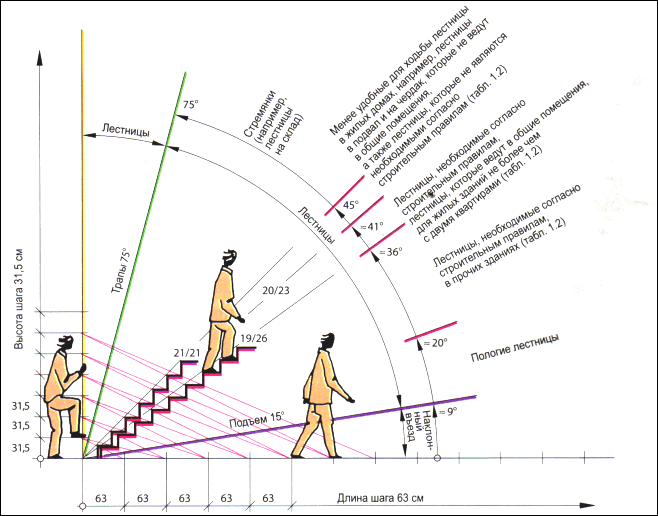

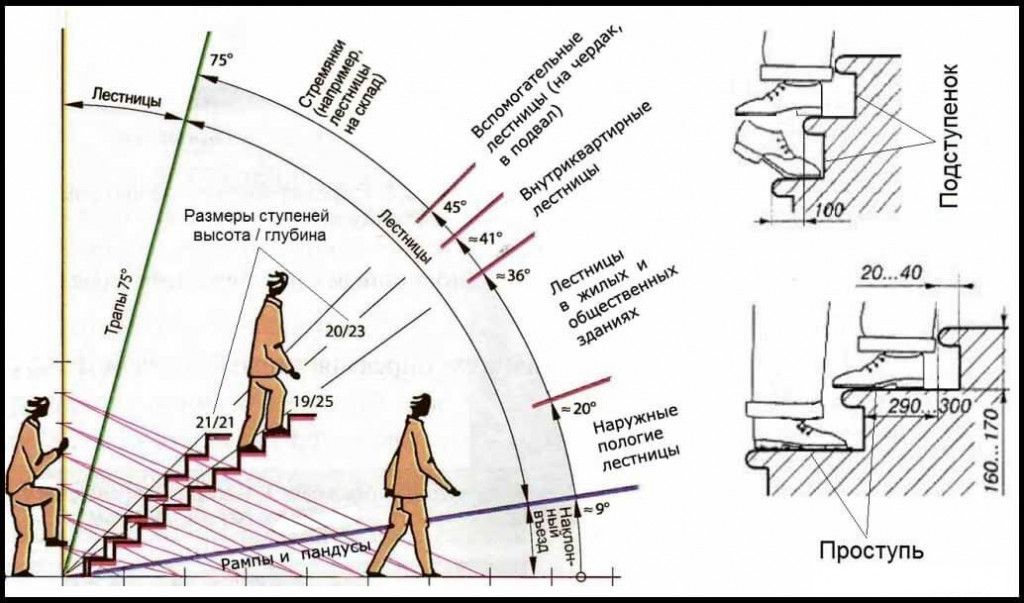

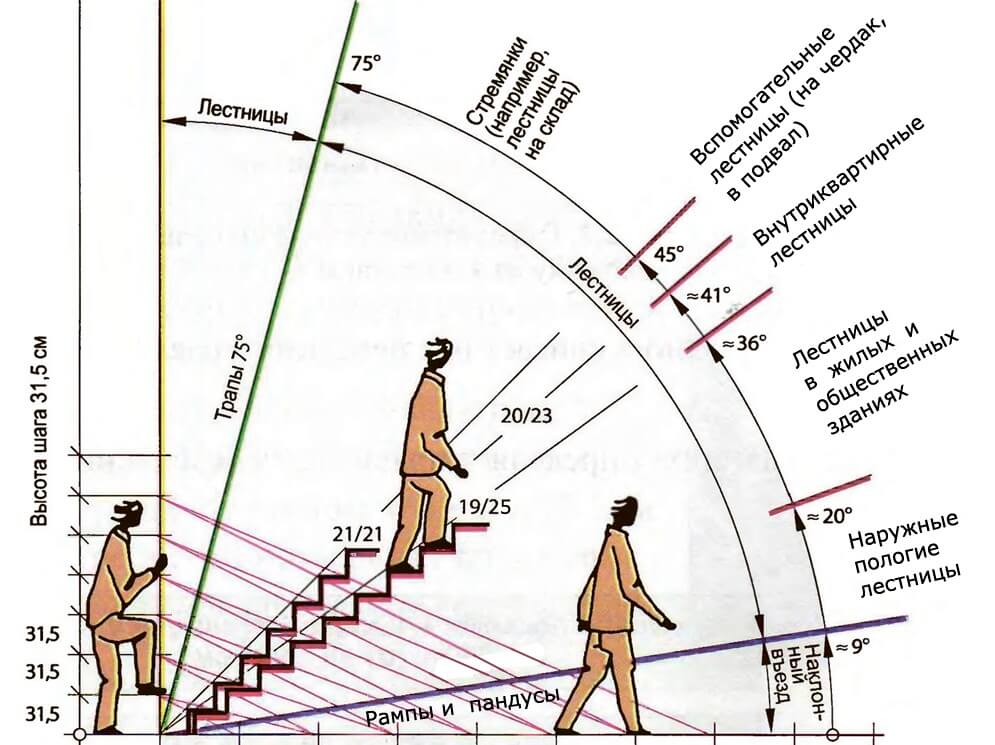

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Высота перил в общественных зданиях: снова обращаемся к СНиП

Ограждающие конструкции в общественных зданиях испытывают гораздо более высокую нагрузку, поэтому для них существуют отдельные требования:

1. Для общественных зданий высота перил на маршевой лестнице по СНиП и ГОСТ должна составлять не ниже 90 см.
2. В школах и иных учебных заведениях ограждение устанавливается на высоте от 120 см от ступеней, что исключает несчастные случаи, связанные с банальным баловством.
3. В учебных заведениях, предназначенных для детей с замедленным умственным развитием, ограждающие конструкции монтируются на высоте от 180 см. Это важные нормы ГОСТ и СНиП, которые позволяют сделать поручни максимально удобными и обеспечить безопасность малышей при перемещении по лестничным пролетам.

Нельзя не упомянуть и о таком параметре ограждающих конструкций, как расстояние между балясинами. В обычных общественных зданиях оно не может быть меньше 15 сантиметров, а в учебных заведениях – меньше 10 см.

Как быть с винтовыми лестницами

Стремительное развитие современных строительных технологий привело к тому, что каждый человек может самостоятельно разрабатывать дизайнерское оформление собственного дома или квартиры. Чтобы создать уникальное жилище, многие устанавливают оригинальные винтовые и прочие лестницы, существенно отличающиеся от обычных по своей конструкции.

Специально для них были разработаны отдельные правила, согласно которым ограждение должно обязательно монтироваться с обеих сторон, чтобы исключить падение. Требования по высоте перил остались неизменными.

Требования к ступеням металлических лестниц

Строительство производственных помещений – отдельная строительная отрасль. Требования, предъявляемые при возведении зданий и сооружений промышленного назначения, зависят от типа производства, и для каждой отрасли существуют свои нормы при проектировании.

Однако, лестницы и площадки в производственных зданиях проектируются, в общих чертах, подчиняясь единым нормам проектирования для общественных помещений.

Потому что предназначены они для человека, и создаются исходя из антропометрических характеристик, не зависимо от того, где человек находится – на мраморной лестнице в театре, или на металлической, в производственном цеху.

Как проектируются лестницы

Несмотря на то, что лестничные конструкции используются в зданиях постоянно, при их проектировании и расчетах учитывается аварийная ситуация, в результате возникновения которой потребуется экстренный выход одновременно большого количества людей из здания.

Поэтому, даже если архитектор проектирует параднуюлестницу, отделанную мрамором и бронзой, свою работу он начинает с расчета, будет ли способна эта шикарная конструкция для спуска и подъема служить достаточным эвакуационным путем при возникновении, к примеру, пожара.

При проектировании учитывается такой фактор, как пропускная способность. Эта величина равна числу людей, могущих пройти за одну минуту в самом суженном месте.

Требования, предъявляемые к проходимости, основаны на теоретических исследований скорости передвижения людей при подъеме и спуске.

Человек движется вниз со средней скоростью 10 метров за минуту, подымается – 8 метров за минуту.

Учитывая, что тело человека занимает примерно 0,3 м, на расстоянии 10 метров может расположиться 33 условных человека.

Соответственно, при подъеме, на 8 метрах может уместиться 26 человек.

Исходя из этих расчетов, пропускная способность при спуске равна 33 человека в минуту, а на подъеме – 26 человек в минуту.

Зная величину пропускной способности, и учитывая число людей, могущих единовременно быть в здании, проектируют количество и ширину маршей лестниц, требующихся для эвакуации. Определив ширину марша, рассчитывают размеры площадок, коридоров и ширину дверей, ведущих на лестничные площадки.

Принятые нормы предписывают устройство маршей, имеющих ширину 1100 мм для вспомогательных конструкций. Главные лестницы имеют следующие размеры в зависимости от количества эвакуируемых людей:

• 1400 мм – до 150 человек;
• 1600 мм – от 150 до 200 человек;
• 1800 мм – от 200 до 250 человек;
• 2000 мм – от 250 до 325 человек;
• 2200 мм – от 325 до 400 человек;
• 2400 мм – от 400 до 500 человек;
• 2600 мм – от 500 до 600 человек;
• 2800 мм – от 600 до 700 человек;
• 3000 мм – от 700 до 800 человек;

Более широкие марши делать не целесообразно, и при необходимости увеличивают количество. Этинормы распространяются и на проектирование для помещений производства.

Лестницы, имеющие меньшую проходимость, все равно не делаются уже 1300 мм. Иначе затрудняется пронос вещей. Исключением могут быть на производстве подъемы к индивидуальному месту работы. Их размер допускается в 750 мм.

Ширина марша определяет и размеры площадки. Она имеет размеры не менее ширин примыкающих к ней маршей.

Если на производстве предъявляются особые требования к проносу каких-либо предметов, то площадки устраиваются в соответствии с этими требованиями: к примеру, в лечебных учреждениях размеры площадки рассчитаны на длину носилок.

Нормативы для устройства лестниц

В помещениях производства уклон маршей, расположенных в лестничных клетках следует устраивать в соотношении 1:2, с шириной ступеней в 300 мм.

Из подвальных и полуподвальных помещений, а так же чердачных, допустим уклон марша 1:1,5 и ширина проступи в 260 мм. Открытые лестницы делаются с уклоном 1:1. Индивидуальные подъемы к рабочему месту допустимы с уклоном 2:1.

Технические конструкции для обеспечения контроля над оборудованием устраиваются в виде вертикальных трапов.

Наружные пожарные лестницы должны размещаться на глухих стенах зданий на расстоянии не менее метра от оконных проемов.

Конструкции должны изготавливаться по типовым стандартизированным проектам из металла.

Количество пожарных лестниц должно устанавливаться с учетом остальных спусков с уличной части помещения, предназначающихся для эвакуации людей.

Технадзор

За состоянием всего производственного оборудования, а так же за зданиями и сооружениями должны следить специальный штат инженеров-эксплуатационщиков. Так, два раза в год необходимо проводить осмотр лестниц.

Во время проверки контролируется техническое состояние маршей и сопряжений конструкций с несущими стенами и опорами. Осматривается состояние проступей, площадок и ограждений.

Все выявленные неисправности заносятся в журнал текущего ремонта, а опасные аварийные повреждения должны ликвидироваться незамедлительно.

Лестницы – наиболее травмоопасное место для человека, на производстве опасны вдвойне. Только соблюдение всех норм и требований, а так же правил техники безопасности сведет к минимуму число жертв производственного травматизма.

Требования к вертикальным лестницам на производстве

Жилые, производственные, складские, административные и многоэтажные здания различных назначений не обходятся без лестниц.

Их устанавливают не только внутри сооружений для комфортного перемещения между этажами, но и снаружи (обслуживание сооружения, эвакуация и пр.).

Второй тип конструкций может различаться назначением, материалом производства и конструктивными особенностями, но при этом должен отвечать требованиям безопасности и прочности. Технические условия и нормы для их строительства регулируют ГОСТ стандарты.

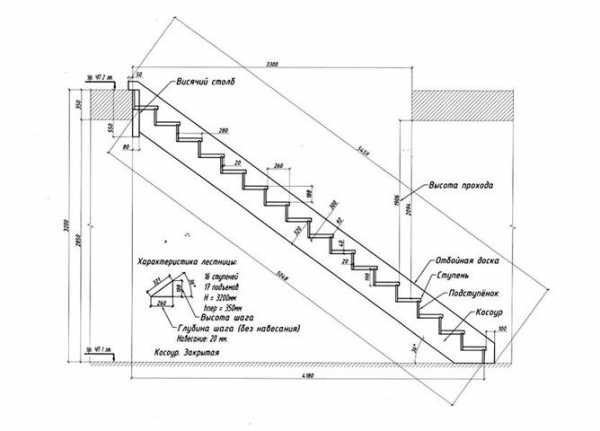

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста. При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.

Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения

Тогда у вас получится долговечное качественное покрытие. Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма. Материалы для изготовления лестницы должны быть качественными, прочными и долговечными

При подборе пристально присмотритесь ко всем составляющим и комплектующим.

• Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
• Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.

• Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
• В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.

• В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
• Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Требования к пожарным лестницам по ГОСТ Р 53254-2009

При строительстве многоэтажных зданий, домов и сооружений необходимо предусматривать специальные пути, обеспечивающие выход людей в безопасное место при возникновении пожаров и других чрезвычайных ситуаций. Одним из средств эвакуации и доступа на кровлю являются наружные пожарные лестницы. Требования к их производству, монтажу, эксплуатации установлены в госстандартах, в частности, в ГОСТ Р 53254-2009.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу.

Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями.

Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Требования к установке эвакуационных конструкций

Государственные стандарты, в которых указаны основные положения по местам установки пожарных лестниц:

• ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли»;
• СНиП «Противопожарные нормы».

У зданий высотой более 10 м (от уровня земли до парапета или карниза) предусматриваются выходы на кровлю по конструкциям, смонтированным на наружной стене.

Жилые дома, административно-бытовые и общественные здания, имеющие чердачные покрытия, на каждые 100 метров длины должны иметь выход на крышу. Здания с бесчердачными покрытиями — один выход на каждые 1000 квадратных метров покрытия.

Склады и производственные здания оборудуются пожарными лестницами через каждые 200 м периметра или чаще.

В местах, где перепад высоты крыши более одного метра, обязательно должны быть установлены лестницы.

Допускается не устанавливать конструкции для эвакуации на главном фасаде здания, если:

• ширина здания не более 150 м,
• со стороны, противоположной главному фасаду, установлена линия противопожарного водопровода.

Если здание одноэтажное и имеет площадь менее 100 кв.м, оно может не иметь выход на кровлю.

изготавливает эвакуационные конструкции по ТУ 5262-002-92716048-2012 в соответствии с ГОСТ Р 53254-2009, ГОСТ 23118-2012, ГОСТ 23120-78, о чём свидетельствует сертификат соответствия. Производство ведётся в заводских условиях. Для обеспечения долговечности и прочности соединений сварку проводим на специальном оборудовании.

Наши лестницы выполнены из негорючих материалов и надёжно защищены от коррозии.

Монтаж, размещение конструкций выполняется по СНиП , ГОСТ 23118 и Проекту Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Требования к сварным швам установлены в ГОСТ 5264 и СНиП На их поверхности недопустимо наличие ржавчины и окалины. Также не допускаются острые выступы, кромки, заусенцы на стыках элементов конструкции.

Класс защитного покрытия по ГОСТ должен быть не ниже пятого. Остальные требования к защите от коррозии — по этому же стандарту и СНиП

Эвакуационные сооружения должны надёжно крепиться к стене здания и обеспечивать требуемую прочность и жёсткость во время приёмочных испытаний и за всё время эксплуатации.

Предъявляются особые требования и к материалу изготовления настилов площадок, ступеней — он должен обеспечивать прочное сцепление подошвы с основанием, чтобы во время движения человек не поскользнулся, не травмировался и не упал с высоты.

Вертикальные конструкции, расположенные на высоте более 6 метров, изготавливаются с ограждением. Оно состоит из полукруглых дуг, приваренных к тетивам. В этом своеобразном тоннеле из жёстких металлических прутков намного безопаснее опускаться и подниматься на высоту.

Монтаж забежной лестницы своими руками

При большом опыте обращения с деревом и навыке пользования столярным инструментов трудностей при сборке лестницы не возникнет. Монтаж конструкций с забежными ступенями на косоурах проводят в следующей последовательности:

Прикручивают балясины к проступям саморезами длиной 70 мм. Соединяют косоуры с опорными столбиками шкантами длиной 60 мм и болтами

Важно не перепутать и правильно состыковать большой косоур с более длинным столбом. Устанавливают ступени с балясинами на косоуры, закрепляют саморезами. В торец вставки вкручивают шпильку с гайкой и шайбой и шканты. Надевают на штангу проступь. Притягивают гайкой с шайбой, накручивая их на шпильку. Поочередно вставляют шканты в отверстия на торцах ступеней и вставок, соединяют элементы

Прикручивают к косоуру саморезами длиной 70 мм. Следующие два косоура соединяют со столбами на шканты, прикручивают болтами. Устанавливают поочередно вставки и ступени аналогично проведенной ранее операции. Надевают на шпильку столб, затягивают гайкой с шайбой. Присоединяют к вставке и столбу косоур, закрепляют шкантами и болтами. Устанавливают оставшиеся ступени с балясинами на косоур, прикручивая их саморезами. К полу второго этажа прикручивают сантехнический болт, устанавливают столб, затягивают гайку. Монтируют ограждение на балясины.

Если в модели есть подступенки, их вставляют в паз верхней ступени, а к торцу нижней прикручивают саморезами. Маскируют крепежные отверстия заглушками. Приклеивают декоративные планки по бокам сооружения.

При монтаже деревянных конструкций в помещении должны быть закончены «черные» и «мокрые» процессы. Оптимальная влажность при работе с древесиной 45-55% и температура 16°С-24°С. В домах из дерева не рекомендуется жесткое крепление из-за возможной усадки.

Нормы проектирования

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции.

К таким параметрам ступеней относятся:

• ширина марша (длина ступеней);
• ширина проступи;
• угол наклона ступеней;
• высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

• — Ступени железобетонные и бетонные. Конструкция и размеры;
• 23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

• Минимальная длина ступени 80 см на всем протяжении лестничного марша.
• Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.
• Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.
• Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

• Минимальная ширина ступени в узкой части не должна быть менее 10 см.
• Широкая часть не более 40 см.
• Центральная часть по линии движения не менее 20 см.

На винтовых лестницах высота ступенек немного увеличена, по причине того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.
