Винтовая лестница из металла своими руками — сложно, но можно

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.

Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Как сделать винтовую лестницу своими руками

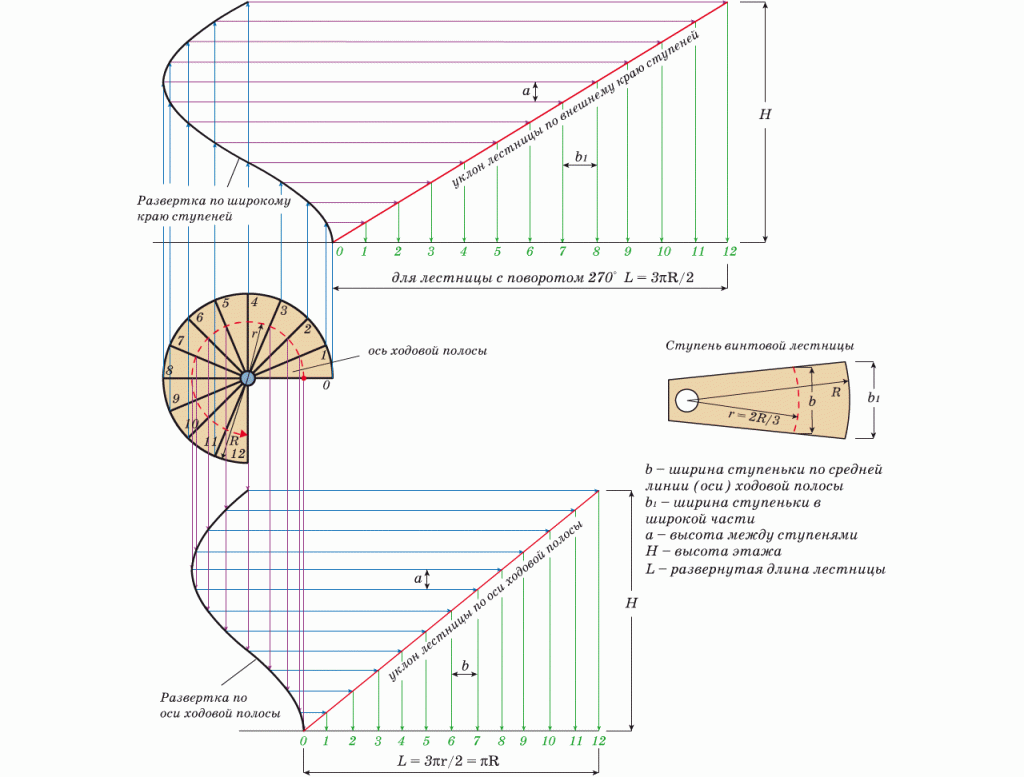

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет метра. Предположим, нам необходимо сконструировать лестницу шириной метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: +0.2/2= м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х х 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте , толщине ступеней и запасе высоты , высота одного витка будет составлять Теперь делим полученное значение на количество ступеней. Высота каждой ступени

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/ 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = Окончательная высота ступени —

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Какими должны быть размеры ступеней винтовой лестницы

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

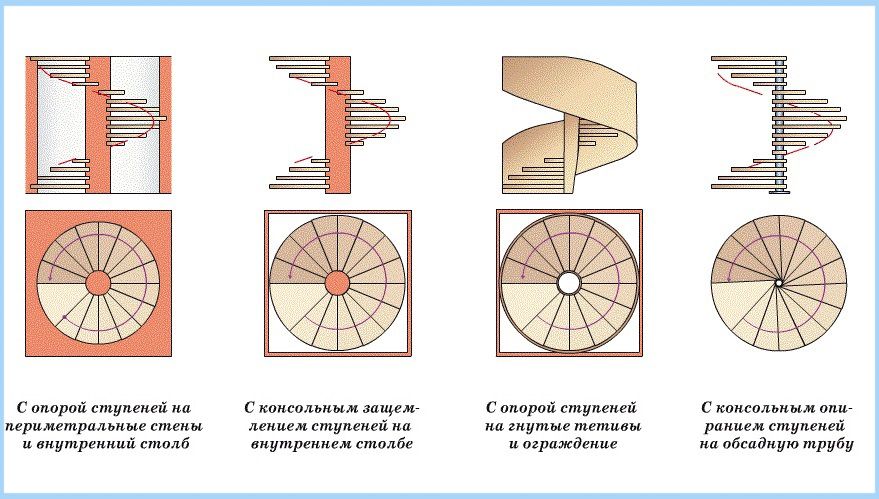

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы».

Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться.

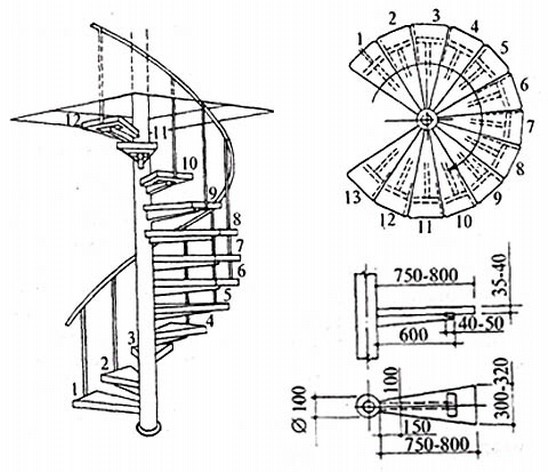

Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

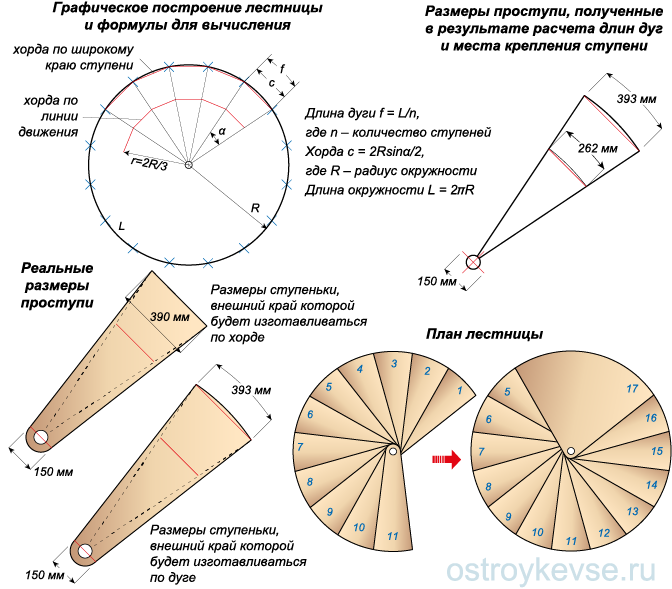

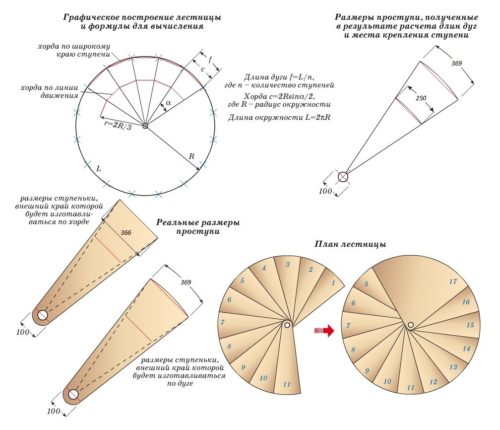

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков. При монтаже они должны располагаться чуть внахлест друг над другом.

Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток.

Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см. Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

Материалы для изготовления винтовой лестницы

В качестве материалов для изготовления винтовых лестниц можно использовать металл, дерево, пластик и другие материалы. Для центральной оси идеально подойдет стальная или асбоцементная труба нужной длины. Ступени в этом случае можно прикрепить к ней сваркой, болтами или креплением с помощью муфт. Можно также в качестве основы использовать металлическую, деревянную конструкцию или другие материалы.

Перила для винтовых лестниц изготавливаются чаще всего из металла или дерева. При выборе древесины для перил нужно отдавать предпочтение твердым породам, поскольку они будут воспринимать нагрузки при эксплуатации. Это же касается и ступеней, которые тоже могут быть выполнены из древесины. Современные технологии и дизайнерские решения также рассматривают возможности использования в качестве материалов для ступеней стекла, пластика, металла, камня и т.д.

Как заказать готовое крыльцо

Винтовая лестница — уникальная конструкция, но изготовление таких сложных конструкций целесообразно далеко не всегда. Российские производители строительных и отделочных материалов во многом давно обошли западных «партнеров», они предлагают не только внешне привлекательные, но и безопасные ступенчатые конструкции. Идеальной защитой и украшением входной группы станут готовые уличные лестницы для крыльца. Они представляют собой конструкцию из ступеней на косоурах, закрепленных на металлическом каркасе. Монолитное соединение исключает попадание влаги, а в основе высоких прочностных характеристик лежит фибробетон — уникальный материал, чей состав разработан специалистами предприятия.

Предыдущая статья

Следующая статья

Изготовление винтовой лестницы

Если винтовая лестница, своими руками сделанная, будет иметь деревянные ступеньки, то лучше, если это будет дуб или бук. В строительных магазинах можно купить уже готовые ступеньки прямоугольной формы и придать им необходимую форму и размер. А можно самому из террасной доски выпилить такие элементы и подогнать под каркас. После этого острые кромки следует обработать наждачной бумагой.

Для создания оригинального интерьера можно покрасить ступеньки в любой цвет или подчеркнуть натуральность материала с помощью паркетного лака, который наносится после обработки дерева морилкой. После того как ступеньки высохнут, к ним крепятся втулки, с помощью которых они будут держаться на центральной опоре.

Немного сложнее самостоятельно изготовить перила. Можно применить прямые брусья, но такие конструкции не будут иметь надлежащего вида. Более предпочтителен, но в то же время и наиболее трудоемок, гнутый вариант. Дело в том, что деревянные брусья достаточно проблематично согнуть. Такую заготовку следует выдержать в кипятке до полного размягчения материала, и только после материал можно гнуть в нужных местах.

Существует более простой и современный способ – склеивание тонкой тетивы между собой, благодаря чему можно добиться необходимой формы перил.

Очень красиво смотрится кованная винтовая лестница, пример которой показан. Такие конструкции стоят достаточно дорого, хотя и оправдывают финансовые затраты своей эффектностью и дизайном.

Крепления ступенек

Несущие элементы, которые предполагает конструкция винтовой лестницы, могут различаться. Соответственно, существуют различия и в способах креплений ступенек. Можно сконструировать винтовую лестницу, которая основывалась на тетивах.

Тетивы должны обладать сложной формой спирали, а потому строительство подобной лестницы не удастся выполнить без серьезных технических умений.

Интересно, что конструкция винтовой лестницы может и не предполагать опорной балки. Это значит, что придется выполнять соединение забежных ступеней друг с другом, а также с прочными перилами, крепление которых осуществляется к балясинам.

Помимо этого, нужно провести прочное закрепление последней ступени на перекрытии. Все это позволит распределить нагрузки очень равномерно и обезопасить конструкцию.

В большинстве же случаев, конструкция винтовой лестницы основывается на массивной центральной стойке.

В роли стойки стоит использовать трубу, имеющую 5-сантиметровый диаметр и довольно толстые стенки. Помните, что основная стойка должна стоять идеально вертикально.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж ступеней и перил

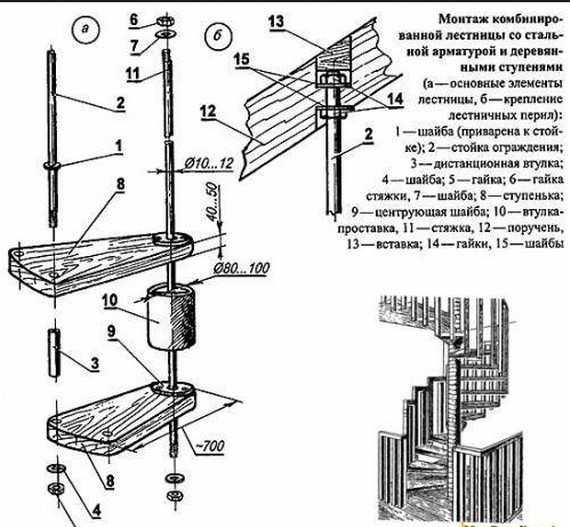

Чтобы понять, как сделать винтовую лестницу своими руками, нужно внимательно изучить инструкцию, проводить точные измерения и прочно соединять все части. Крепление ступенек выполняется таким образом, чтобы выступы для подъема располагались в шахматном порядке.

Изначально на досках ставятся отметки, где будут находиться винты. Для простоты работы на каждой ступени предварительно высверливаются отверстия. Это позволит быстро и ровно провести их прикручивание к опорной конструкции.

Завершающим этапом сборки станет монтаж перил. Первым устанавливается U-образный металлический элемент.

Для этого на верхнюю ступень наносятся отметки под крепления.

На первую часть перил одевается переходник, к которому будет присоединен следующий компонент. Когда крепления будут зафиксированы, в них вставляется металлическая дуга с переходником и затягивается винтами.

Правильное изготовление винтовой лестницы подразумевает не только точную отметку расположения перил, но и их надежную фиксацию. Поскольку данный элемент отвечает за безопасность подъема и спуска по винтовой лестнице.

Крепление под все остальные части перил также предварительно отмечаются на ступенях. Важно учитывать расположение переходника, к которому элемент должен прочно прикручиваться.

Две точки соединения позволят добиться целостности конструкции. Подробное видео монтажа винтовой лестницы позволит разобраться в нюансах правильной фиксации перил.

Высота перил такой лестницы не должна составлять менее 90 см. Ширина ступеней варьируется от 50 до 70 см.

Данных показателей достаточно, чтобы обеспечить удобство эксплуатации и достаточную жесткость конструкции. Дополнительные чертежи позволят выполнить работу верно и обустроить свой дом компактной и прочной винтовой лестницей.

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

При работе необходимо аккуратно и бережно обращаться с ценными элементами, закрывать их

Разновидности винтовых лестниц

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Базовая технология

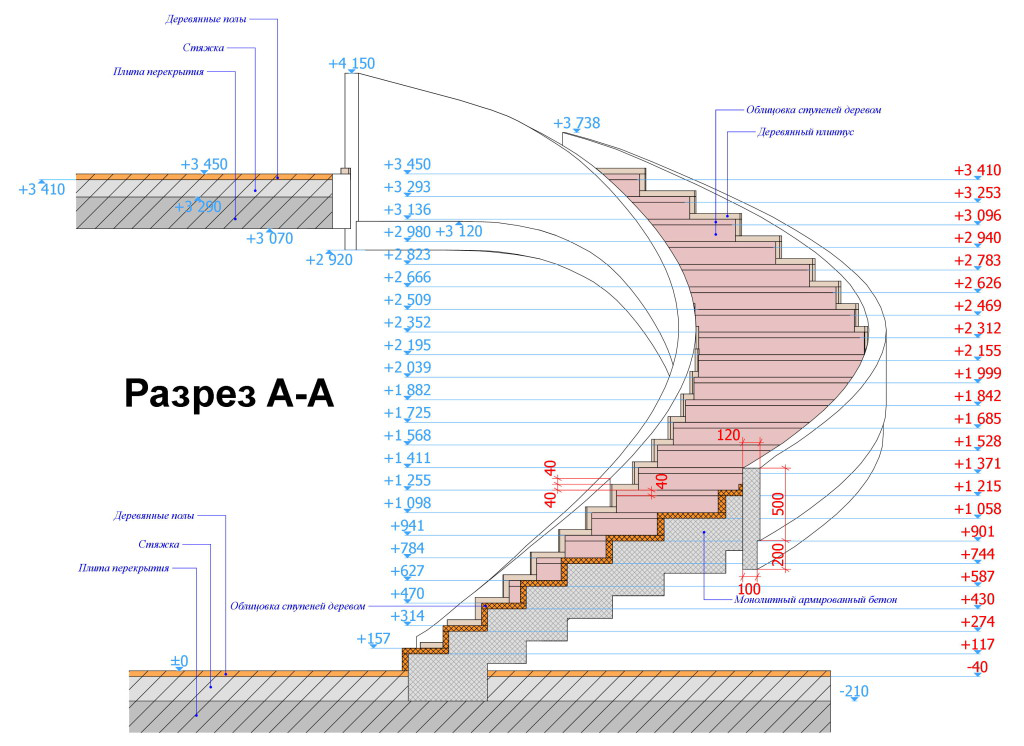

Все этапы выполнения работ по созданию бетонной винтовой лестницы неизменны – сначала создается проект и выполняются тщательные расчеты, потом по схеме собирается опалубка, конструкция армируется стальными прутьями, заливается бетоном.

После подсыхания опалубку снимают, ждут полного набора прочности раствором и отделывают любым материалом или придают нужный вид бетонной поверхности. Тут все зависит от того, какой была первоначальная задумка, ведь современный дизайн бетонных винтовых лестниц предлагает массу вариантов.

Проект

Желательно, чтобы проект бетонной винтовой лестницы создавался профессионалом. В процессе реализации задачи учитывают несколько важных моментов.

Нюансы создания проекта винтовой лестницы из бетона:

• Угол наклона марша должен быть 30-45 градусов, если больше – будет сложно и опасно передвигаться по пролету.
• Для комфорта ширину горизонтальной площадки ступени делают 24-30 сантиметров.
• Высота вертикальной части ступени не может быть больше 20 сантиметров (с учетом отделочного материала).
• Проектируя один лестничный марш, желательно делать в нем нечетное число ступеней – так удобнее.
• Перила располагают на высоте около метра.
• Между ступенями и верхним перекрытием должно быть минимум 2 метра.

При просчете количества и размера ступеней используют формулу:

2Н + L = 64 сантиметра – тут:

• Н – высота ступени
• L – глубина проступи (величина ступени)

Монтаж опалубки

Проще всего купить готовую опалубку для винтовой бетонной лестницы или хотя бы взять в аренду.

Но если делать самостоятельно, то понадобятся такие материалы: брус 100 на 100 миллиметров (для подпорок), обычная (обернутая в полиэтилен) или влагостойкая фанера толщиной 20 миллиметров (для сбивания боковых щитов, нижней части), доски 30 миллиметров (укрепление), саморезы, соединительные стальные уголки.

Опалубку делают так: размечают, выпиливают по схеме фанеру, монтируют на опоры нижний лист, крепят щиты по бокам саморезами и уголками. Опалубка должна быть максимально надежной, стационарной, не предполагать сдвигов под весом бетона.

Усиление металлом

Армирование нужно делать обязательно, чтобы конструкция получилась надежной. Внутренний армокаркас надежно крепят к металлу, который был предварительно засверлен в несущие стены. Армировочные стержни располагают на расстоянии минимум 5 сантиметров от края ступеней из фанеры и со всех сторон бетонной заливки.

Для оптимального распределения нагрузки упрочняют всю площадь ступеней. Обязательно поперечные и продольные прутья сваривают или соединяют вязальной проволокой.

Заливка раствора

На данном этапе важно правильно выбрать бетонную смесь и залить ее в опалубку согласно технологии.

Особенности заливки бетона:

• Раствор лучше брать прочностью минимум В15.
• Заливать начинают с верхней ступени, по мере заливки простукивают смесь и несколько раз вибрируют для удаления воздуха.
• Заливку осуществляют за раз, чтобы избежать частичного схватывания отдельных зон.
• Верхнюю горизонтальную плоскость ступеней нужно выравнивать до того, как они схватятся.
• После того, как заливка выполнена, всю бетонную лестницу накрывают полиэтиленом, периодически сбрызгивают водой, чтобы избежать появления на поверхности трещин.

Демонтаж опалубки и декоративная отделка

Через 10-14 дней можно аккуратно демонтировать опалубку – обычно к этому времени бетон набирает 70% прочности. Снимают боковые щиты, обрабатывают бетонный монолит грунтовкой для дальнейшей финишной отделки. Опоры и нижние щиты снимают только через 28 суток, когда бетон полностью затвердеет. В процессе демонтажа опалубки действовать нужно аккуратно, чтобы исключить вероятность сколов, трещин.

Бетонная винтовая лестница своими руками – сложный и трудоемкий процесс, который предполагает серьезные затраты времени, сил, финансов. В процессе выполнения работ важно неукоснительно соблюдать технологию строительства и выбирать качественные материалы, так как от этого будут зависеть прочность и надежность не только самой лестницы, но и всего здания.

Раскладные компактные модели

До того, как сделать лестницу своими руками, не лишним будет рассмотреть ещё одно оригинальное решение. Речь ведётся о складных моделях лестниц, используемых преимущественно для мансард либо чердаков. Чтобы попасть в эти помещения обычно применяются раскладные конструкции. Принцип их применения состоит в том, что при потребности лестница спускается вниз, а отдельные её секционные части соединяются. Получается усреднённый вариант между одномаршевой лестницей и приставочной.

Раскладная лестница — оптимальный вариант для чердака либо мансарды Источник

Наклон таких лестниц постоянно увеличивается, потому из-за безопасности подъем следует осуществлять лишь лицом к ступеням. Такой вариант позволяет сократить их длину и ширину. Рекомендуемыми размерами, по мнению профессиональных проектировщиков, являются: ширина – 150 мм, дина – 600 мм без учёта размеров перил.

Перед тем, как построить лестницу, важно понимать, что она конструируется так, чтобы верхняя часть закреплялась на люке беспрепятственно для перемены расположения. Площадь крышки должна составлять от 1 кв. метра и более, расширение должно производиться в сторону открытия крышки.

3D Расчет винтовой лестницы

Параметры винтовой лестницы

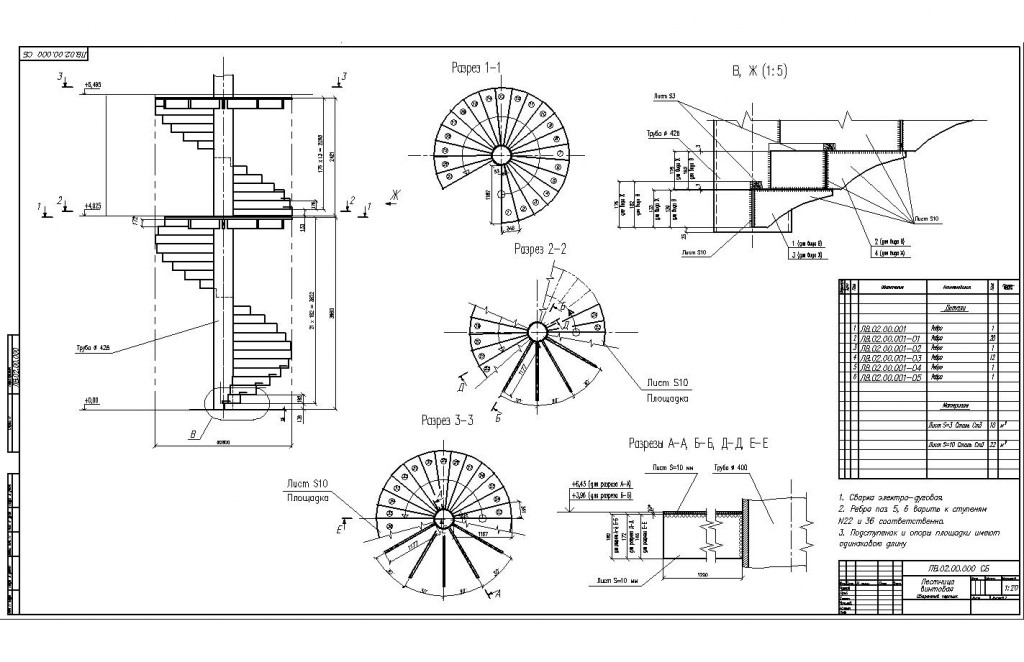

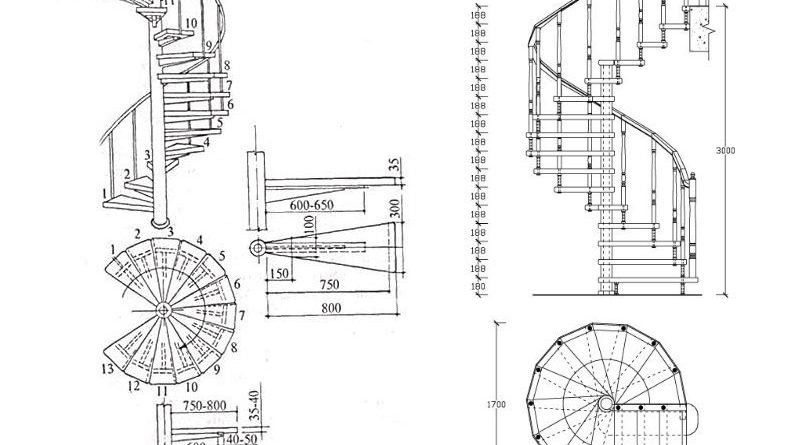

Рис. 1 Общий чертеж лестницы

• H — высота лестницы — как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
• A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

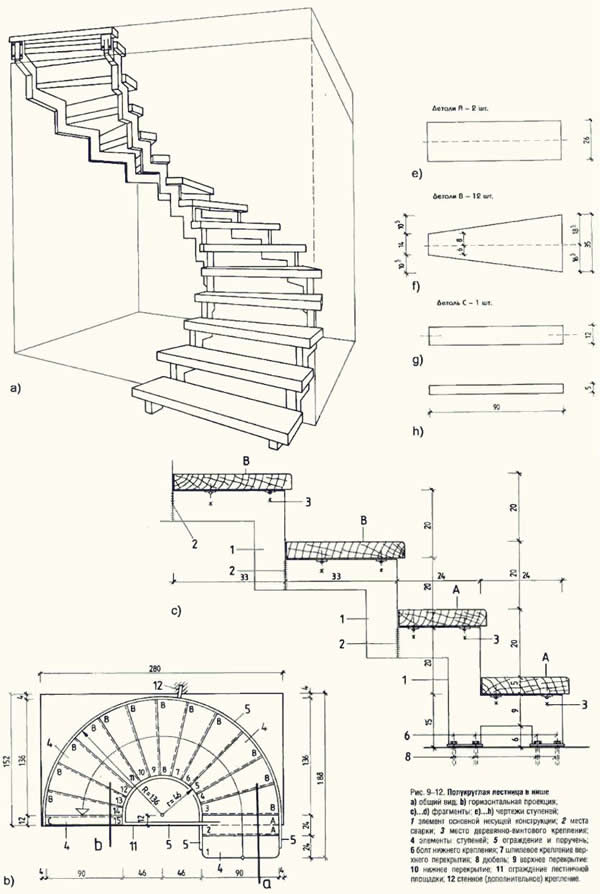

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

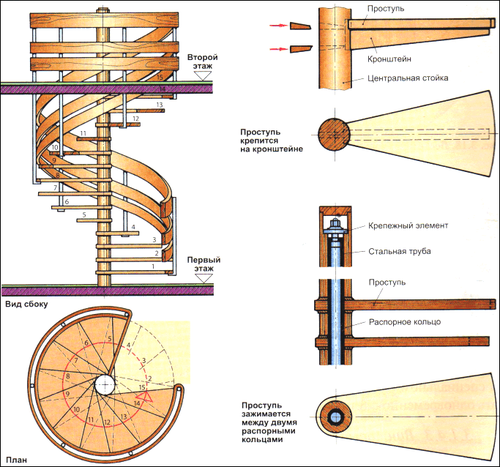

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Этапы строительства своими руками

Опорой для винтовой лестницы служит металлический или деревянный столб

При монтаже винтовой деревянной лестницы на второй этаж своими руками можно сделать основную опору и ступени самостоятельно либо собрать конструкцию из готовых элементов. Последний путь подойдет тем, кто не обладает достаточными столярными умениями. Мастеру нужно предоставить чертежи и замеры.

Если работы решено выполнять с нуля, рекомендуется предварительная сборка модели, включающей в себя три ступени, для оценки корректности габаритов и удобства подъема. Если такой тест оказался удовлетворительным, можно переходить к дальнейшим действиям.

1. Из заготовок с помощью фрезерного аппарата создаются ступени. Не следует забывать о подготовке желобов для гильз. Детали надлежит отшлифовать и нанести сверху лак.
2. Делается опорный элемент для основной трубки, фланцевые компоненты и гильзы. Последние иногда заменяют кольцами из дерева. При умении работать со сварочным аппаратом конструкция может иметь в основе каркас из металла.
3. По завершении подготовки компонентов можно начать собирать систему. Ставят ее на плоскость, освобожденную от напольного покрытия. Сначала монтируют основную стойку. Она должна быть строго вертикальной, в противном случае будут появляться крены в разных местах конструкции. К полу ее фиксируют анкерными деталями.
4. Производят монтаж гильз и ступенек. Последние во время примерочного крепежа можно покрыть полиэтиленом, чтобы поверхности не повреждались.

Для фиксации могут использоваться болты или распределяющие нагрузку укосины. Затем производят монтаж перил, состоящих из стоек и поручней. Последние зачастую изготавливаются из ПВХ. Для стоек возможен заказ балясин, снабженных дырочками для шпилек из металла.

Деревянная винтовая лестница своими руками

Прежде чем приступить к работе, нужно подготовить материалы и инструменты, а также сделать все расчеты.

Итак, для работы нам потребуются:

• деревянные доски;
• шурупы;
• дрель;
• уровень;
• рулетка;
• балясин;
• поручни;
• сверла;
• металлические трубы;
• кронштейны;
• шуруповерт;
• болты анкерные;
• больцы;
• ножовка.

К выбору материала для создания деревянной конструкции нужно подойти с умом, помните следующее:

• для того чтобы сделать степени, возьмите древесину твердых пород, например, бук, дуб или клен;
• для перил и тетивы возьмите клееный деревянный материал;
• столб можно сделать из дерева, камня или железа, ну лучше для него взять металлическую трубу, желательно стальную.

Произведение предварительных расчетов

Расчеты в каждом индивидуальном случае сборки лестницы своими руками будут предусматривать разные цифры, но мы для примера берем такие параметры конструкции:

• ширина лестницы – 0,9 м;
• высота – 3 м;
• диаметр металлической трубы – 0,2 м.

Теперь, исходя из этих показателей, считаем:

• общий диаметр конструкции должен ровняться двойному значению ширины ступени и толщине трубы, то есть 0,9 умножает на 2 и прибавляем 0,2. У нас получается 2 метра;
• считаем радиус окружности подъема человека на второй этаж дома. Для этого берем значение суммы половины ширины ступени и радиуса столба. То есть у нас получается такое уравнение: 0.9/2+0.2/2= м;
• расчет ступеней считается исходя из радиуса движения и ширины ступени.

Теперь нужно просчитать высоту ступеней. Этот показатель зависит в том числе и от роста человека. Просчет осуществляется так:

• разделите окружность на 15 равных частей посредством радиальных линий;
• линия, определяющая высоту роста, определяется высотой от первой ступени витка до последней. Добавьте к данному показателю еще 15 см;
• высоту витка просчитывают при росте 185 см, толщине ступени 0,5 мм и с учетом запаса, получается виток равен 2,05 м;
• просчитайте высоту ступеней в витке: 2,05 разделите на 15, получаем 13,67;
• рассчитываем количество ступеней, для этого делим высоту лестницы на высоту ступени.

Как сделать перила и ступени своими руками

Как мы уже упоминали ранее, деревянные ступени можно сделать самостоятельно из прочной древесины, а можно приобрести их в готовом виде и подогнать под нужный размер.

После того, как они подогнаны, их следует отделать, отшлифовать, закруглить края и покрыть лаком. Затем крепятся втулки, при помощи которых ступени будут прикреплены к опорному металлическому столбу.

Балясины перил можно сделать из металлических стержней, а вот для поручней подойдет пластик или клееный брус. Перила подойдут в виде деревянных брусков прямоугольной формы нужного вам размера.

Собираем винтовую лестницу

Если у нас приготовлены перила, готовые ступени и столб для опоры можно приступать непосредственно к самой сборке конструкции. Сборка состоит из следующих этапов:

• лестничная фурнитура, а также крепежи и втулки крепятся болтами на ступенях;
• на опорный столб нужно «нанизать» ступени по очереди каждую;
• установите сам столб в приготовленном месте;
• прикрепите опорную трубу к полу и перекрытию;
• ступени должны быть размещены с определенным перекрытием друг друга и быть фиксированы больцами;
• прикрепите к ступеням балясины;
• к балясинам прикрепите перила.

Также при сборке учтите следующие моменты:

• основание металлического столба должно располагаться на прочном фундаменте;
• можно залить основание частично и заложить туда специальные закладные для крепежа опоры;
• опорную трубу нужно прикреплять к полу болтами;
• балясина первой ступени должна быть больше остальных по длине и используется в качестве основания на полу;
• крепление производится на полу, чтобы конструкция была более жесткой.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

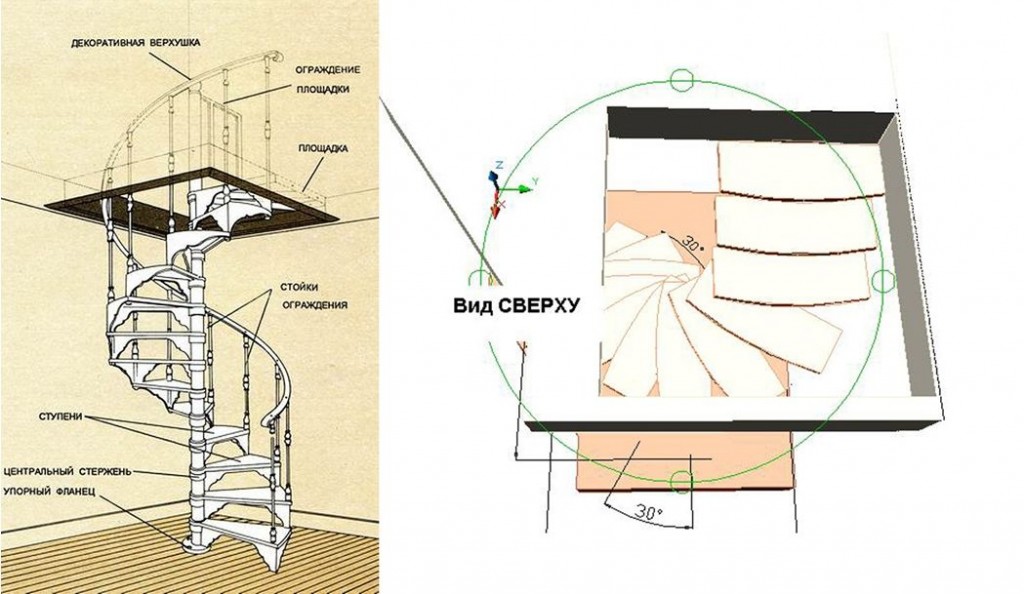

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницыОбратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло. Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтажОбратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм. Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

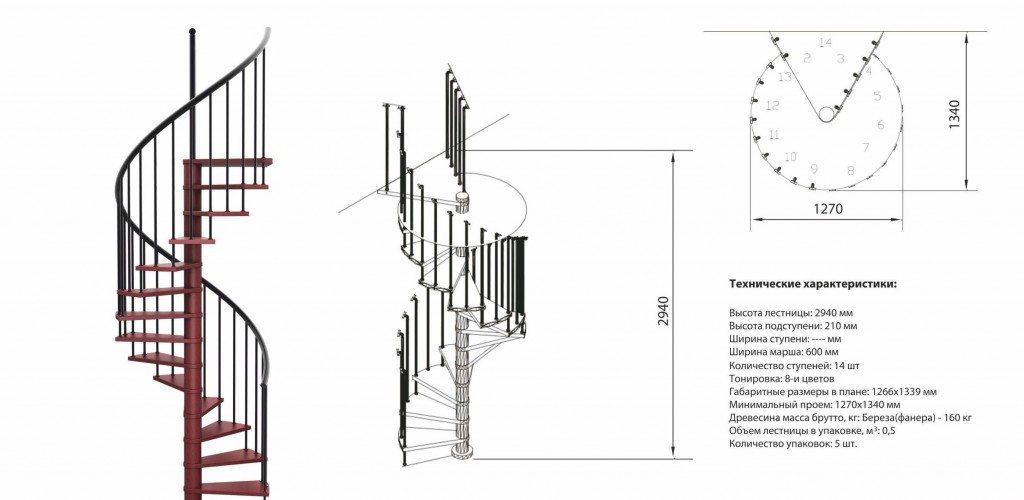

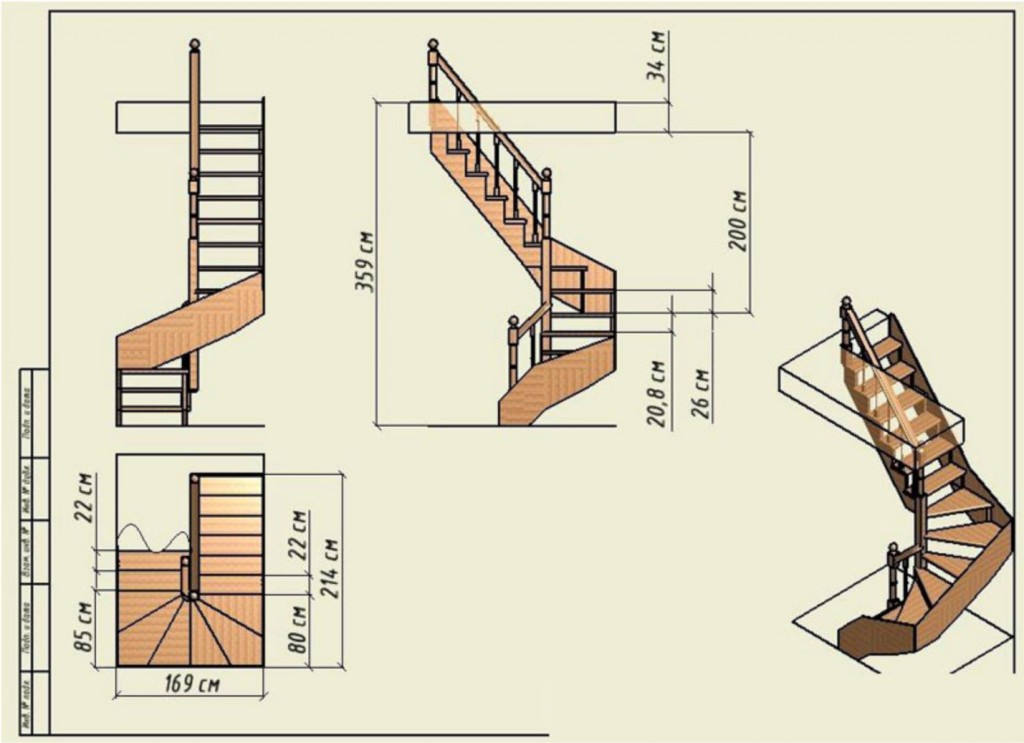

Вид винтовой лестницы сбокуСхемы сборкиВиды лестниц в разрезеСхема линии лестницы по центру маршаСхема графического расчетаРазрез лестницыРазметка стоек перилРазметка проемаЧертеж модульной лестницыОптимальные размеры ступенейЧертеж винтовой лестницыЧертеж для лестницыВинтовая лестница с минимальным проемомВинтовая лестница из дереваВинтовая лестница в интерьереВинтовая лестница гусиные лапкиВид сверхуНеобычная винтовая лестницаНаружная лестница с ковкойМонолитная винтовая лестницаМежетажная лестницаЛестница в стиле хай-тэкЛестница на больцахЛестница со стеклянными ступенькамиДвухцветная винтовая лестницаЧерно-белый дизайн лестницы

Как делается винтовая лестница своими руками из дерева и пластика

Для того чтобы изготовить лестницу своими руками, необходимо взять пластиковые следующее: трубы, фитинги, карандаш, рулетка, спирт, вата, труборез, аппарат для сварки. Из труб мастерить несложно, немного знаний и навыков, и все должно получиться.

Про то, как самостоятельно установить лестницу и не ошибиться, мы расскажем вам на нашем сайте: .

Работа выполняется следующим образом:

• Необходимо составить проект, схему;
• Трубы нарезаются;
• Аппарат включается и хорошо прогревается;
• Концы трубы и фитинги обезжириваются;
• Разогреть трубу и фитинг;
• Соединить элементы и оставить остужаться.

Лестница из пластиковых труб своими руками – это отличный вариант для дачи или загородного дома. Так можно собрать конструкцию для сада, для бассейна, чердака. Из пластиковых труб легко можно сделать множество оригинальных поделок, стульев, поддонов и др.

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

• Оси;
• Стена;
• Пол;
• Потолок;
• Элементы лестницы;
• Габариты конструкции.

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

1. Отмечается длина площадки на первом этаже.
2. Чертится противоположная площадка.
3. Рисуется горизонтальная проекция лестничного марша.
4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.
