Винтовая лестница из металла своими руками, чертежи

В этой статье расскажем о том, как сделать деревянную лестницу для крыльца дома самостоятельно. Рассмотрим особенности выбора материал для лестницы и основы его обработки.

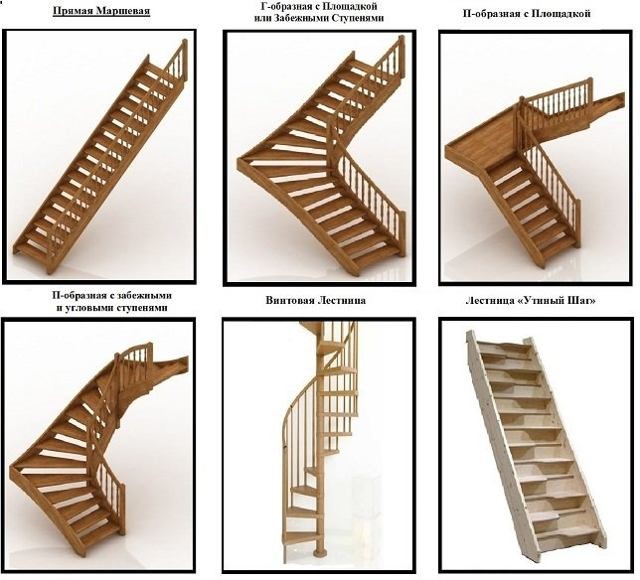

Разновидности лестниц

Межэтажные лестницы классифицируют на 2 основных вида:

Разновидности лестниц
Разновидности лестниц
  • маршевые;
  • винтовые.
Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

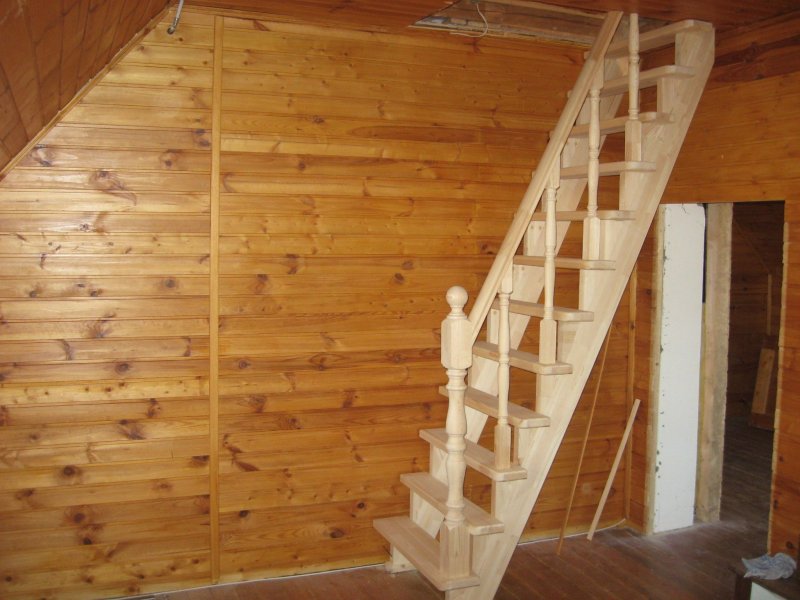

Проще всего сделать маршевую лестницу. Если планируется сделать лестницу на второй этаж своими руками, лучше выбрать именно этот вариант, за счет простоты конструкции. Но, для обеспечения удобного наклона и высоты ступеней нужно выделить достаточно много свободного пространства.

Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

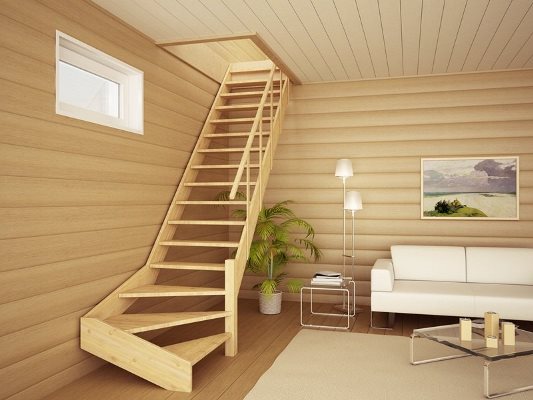

Маршевой лестницей легко и удобно пользоваться, она устойчива к нагрузкам. Конструкция позволяет перемещать крупную мебель и бытовую технику. Это безопасный вариант, что особенно важно для домов, где проживают дети и пожилые люди.

Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

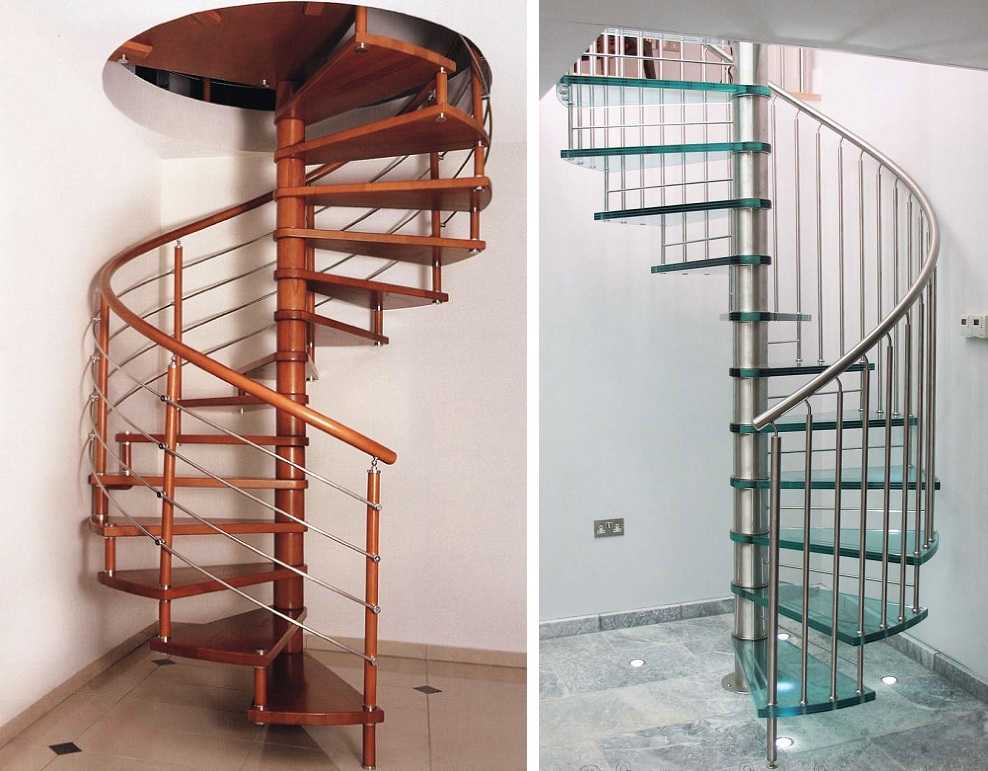

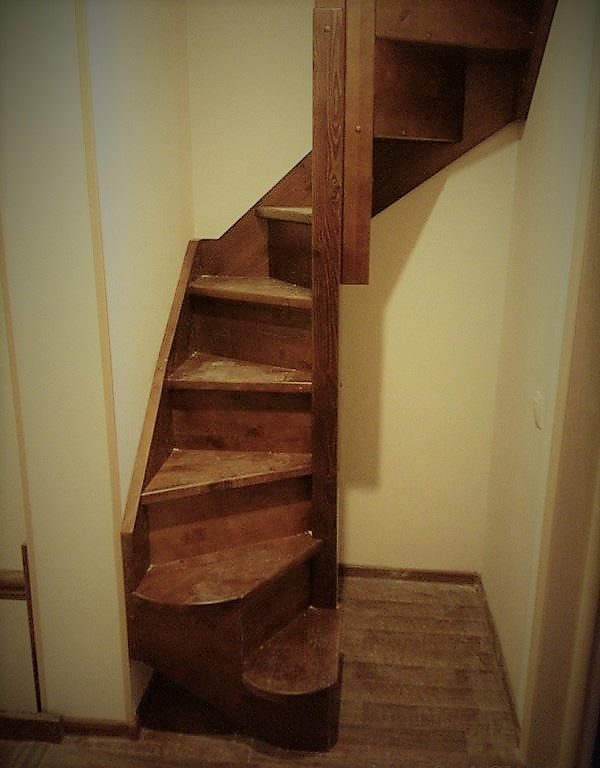

Винтовые лестницы обладают более усложненной конструкцией. Такой вариант позволяет сэкономить свободное место. Но, конструкция является не самой лучшей с точки зрения удобства использования.

Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

Переместить мебель, и технику с помощью такой лестницы будет сложнее. Но, при правильном изготовлении, такая лестница будет и прочной, и очень эстетичной.

Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

Разновидности лестниц
Разновидности лестниц

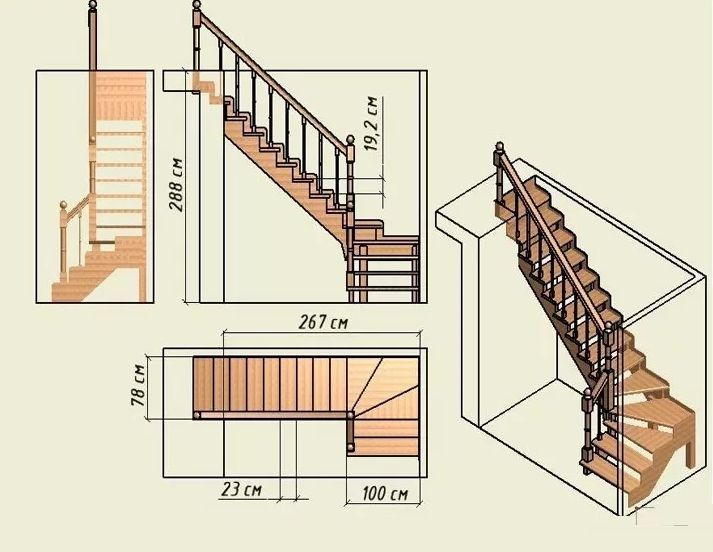

Лестницы на второй этаж в частном доме своими руками. Схема конструкции. Типы лестничных систем

Приняв решение обустроить лестницу на второй этаж в частном доме своими руками, нужно быть готовым к тому, что монтаж конструкций имеет свои нюансы и требует определенных навыков. Материалами для лестниц могут выступать дерево, металл, бетон, камень, оргстекло, керамика, а также их комбинации. По конструктивному исполнению различают несколько типов лестничных систем.

Маршевые лестницы в доме на второй этаж своими руками

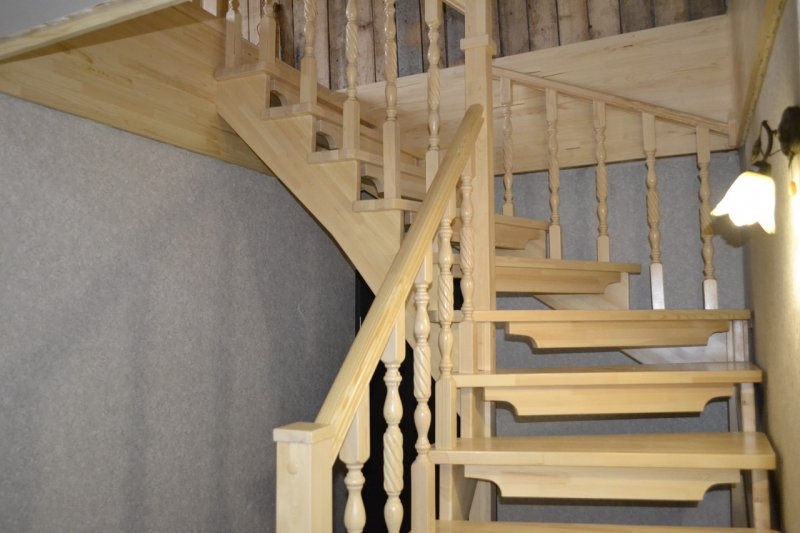

Маршевые конструкции лестниц самый распространенный и привычный тип лестничной конструкции. По таким лестницам комфортно подыматься и спускаться. Подходят конструкции для просторных помещений, где нет нужды экономить пространство. Они делятся на прямые и поворотные и могут быть расположены возле стены или просто посреди помещения.

Маршевые лестницы — самый распространенный вариант обустройства лестниц в доме

Стоит отметить, что маршевую лестницу на второй этаж в частном доме своими руками (схемы таких конструкций часто встречаются в сети) смонтировать значительно проще, чем, к примеру, спиральные типы конструкций. Однако потребуется грамотно рассчитать количество ступеней, маршей, размеры лестницы и занимаемого ею пространства.

Если при расчете выяснится, что марш не может ограничиться 10 ступенями, необходимо лестницу разделить на два и более участка, которые между собой соединяются лестничной площадкой. Такая конструкция лестницы называется поворотной. Лестницы могут быть поворотными на 90 градусов (четвертьоборотные) и 180 градусов (полуоборотные). В целях экономии пространства применяют забежные конструкции лестниц, ступени которых имеют с наружного края большую ширину, чем с внутреннего.

Точный расчет обеспечит надежность конструкции лестницы

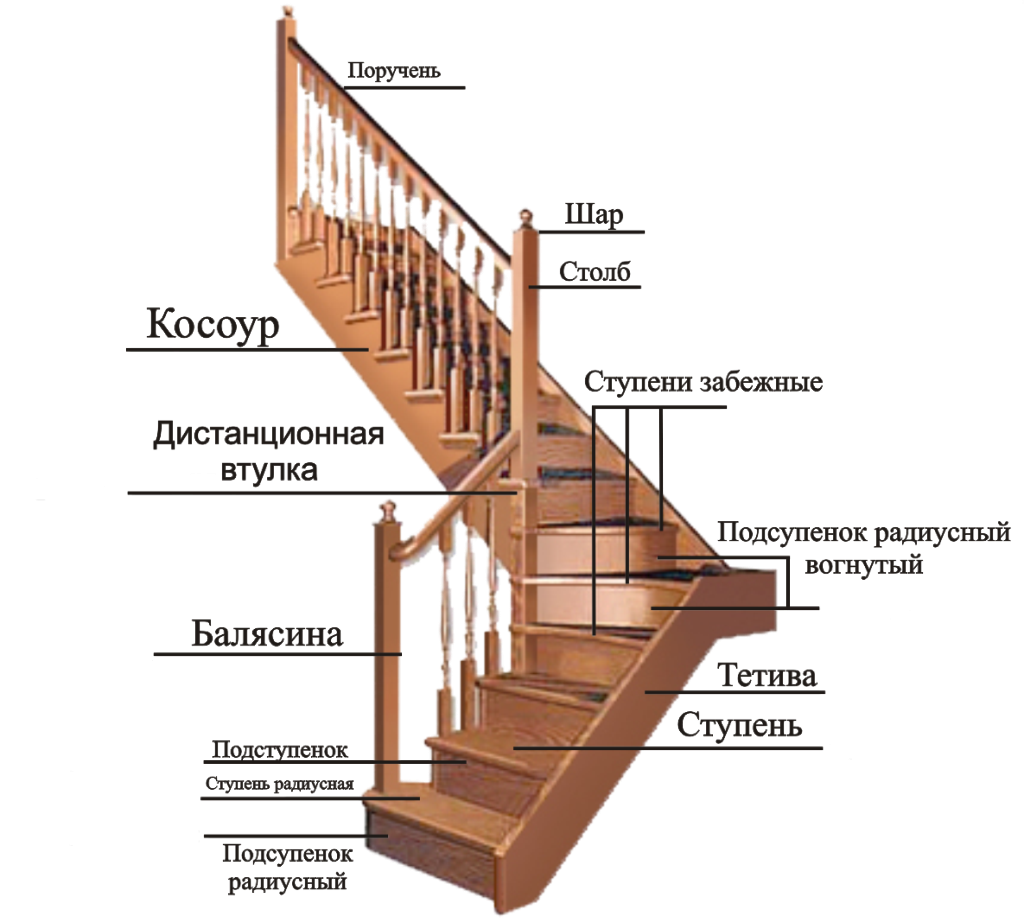

Тетивная конструкция лестниц представляет собой две несущие балки, внутри которых есть пазы для крепления ступеней. Если взглянуть на лестницу сбоку, то ступеней не видно: они скрыты за тетиву.

Лестница тетивной конструкции из металла и оргстекла

Лестницы на косоурах достаточно компактны, конструкции их на вид легки и изящны, они визуально не уменьшают пространства комнаты.

Схема маршевой лестницы с тетивной конструкцией

Конструкция винтовой лестницы на второй этаж своими руками

Спиральные лестницы представляют интерес с точки зрения привлекательности дизайна. Такие конструкции в различном исполнении выглядят эффектно и способны украсить любой интерьер. Они могут соединять уровни помещения как внутри дома, так и со стороны улицы. Все зависит от архитектурных особенностей и личных предпочтений собственников коттеджей.

Винтовая лестница не занимает много пространства

Винтовые лестницы чаще всего выполнены из дерева, металла или могут быть скомбинированы из этих материалов. Монтаж винтовой лестницы своими руками (чертежи и расчеты довольно сложны) требует точных замеров и учета всех конструктивных особенностей такой лестничной системы. Поинтересоваться, как сделана деревянная винтовая лестница на второй этаж своими руками, можно на соответствующих тематических сайтах, где представлены все необходимые схемы и расчеты.

Пример графического расчета винтовой лестницы

Лестничные системы на больцах

Модель лестницы на больцах предполагает размещение ее вдоль стены, так как ступени фиксируются на стене с помощью специальных креплений (больц). С другой стороны ступени крепятся к перилам, которые и выступают главным несущим элементом конструкции. Такие лестницы визуально легки, хотя отличаются высокой надежностью. Они почти незаметны и способствуют сохранению солнечного света.

Стилистически лестницы на больцах выглядят довольно современно, однако будут уместными в любом интерьере. Ступени лестницы не скрипят, выдерживают большие нагрузки и рассчитаны на перемещение по ним грузов.

Воздушная лестница на больцах надежна в эксплуатации

Комбинированные типы лестниц

Лестница в доме, включающая в свою конструкцию маршевый и винтовой элементы, называется комбинированной. Такое объединение способно придать лестнице необычные эстетические и функциональные качества. В конструкциях комбинированных лестниц можно сочетать прямые и поворотные марши, винтовые элементы в разной последовательности в зависимости от требуемой планировки.

Материалы для комбинированных систем подбираются исходя из личных предпочтений и совместимости с общим стилем. Косоуры могут быть стальными, бетонными или деревянными, ступени — металлическими, деревянными, стеклянными. Перила для лестниц в частном доме в комбинированном варианте могут быть также из дерева и металла. Иногда лестничные марши облицовывают гипсокартонными плитами.

Марши лестниц не должны состоять более, чем из 10 ступеней

Самостоятельная установка комбинированной конструкции дает возможность получить индивидуальную лестницу, не имеющую аналогов. Из ограничений в устройстве комбинированной системы может быть нехватка пространства, сложная схема и трудоемкий монтаж. Не последнюю роль играет затратная составляющая. Чтобы впоследствии не оказалось, что установленная лестница занимает основную часть комнаты, необходимы точные замеры и расчеты. Можно создать модель лестницы в 3D-формате, который наглядно представит конструкцию в условиях вашего помещения.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

  1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
  2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
  3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

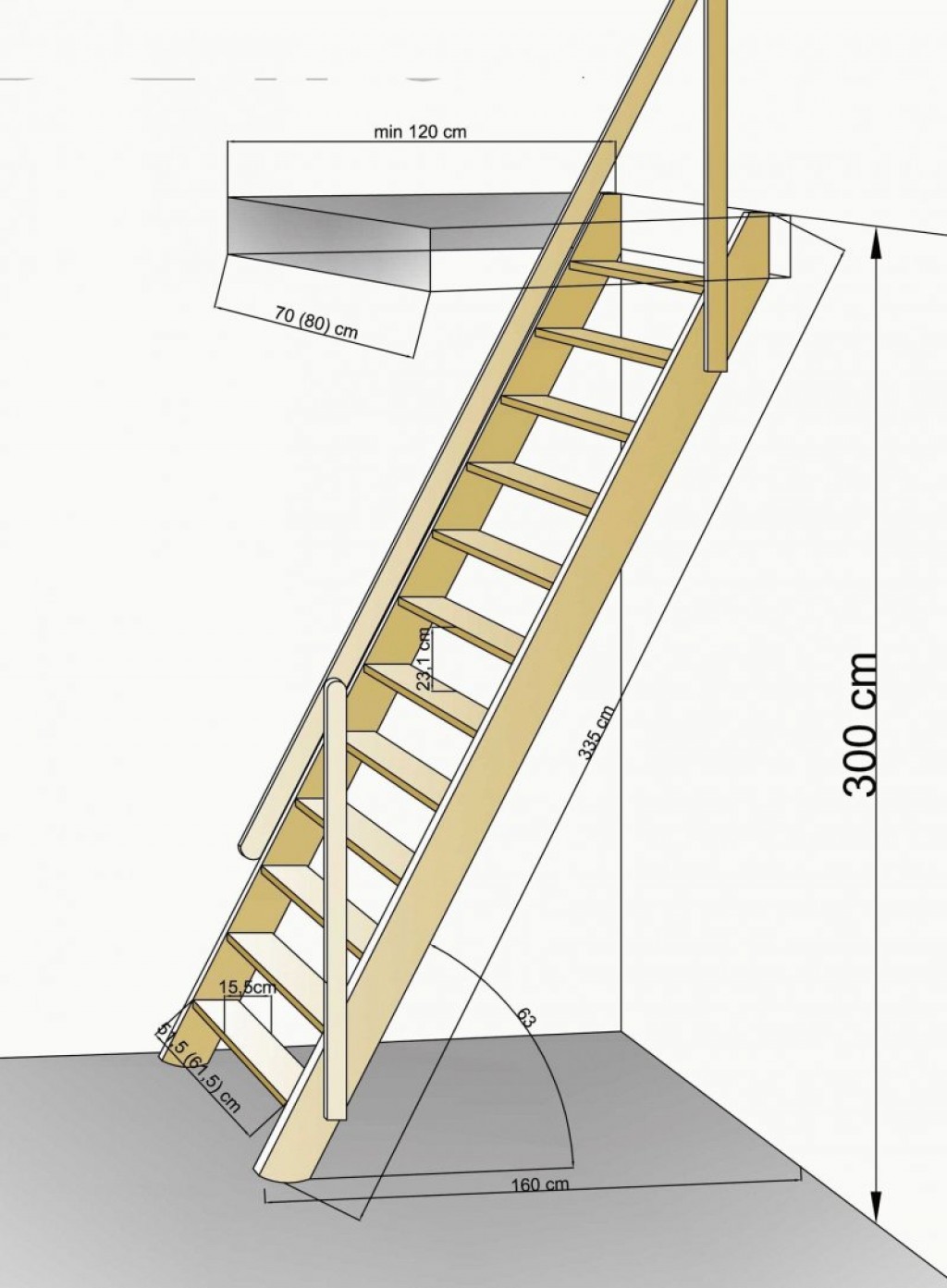

Общие правила расчета

Общие принципы расчета:

  1. Устанавливайте лестницу так, чтобы угол ее наклона составлял от 35° до 40° — это максимально комфортный диапазон для передвижения человека вверх и вниз по ступеням. Если сделать лестницу более пологой, то перемещение по ней будет занимать слишком много времени и быстро утомлять. Кроме того, пологая лестница будет длиннее, поэтому для ее строительства потребуется больше материалов и времени. А по крутой лестнице будет сложно подниматься с грузом в руках, детям и пожилым людям.
  2. Если вы делаете маршевую лестницу, то сами марши должны быть довольно широкими, даже если общая длина конструкции не превышает пары метров. В среднем ширина маршевой площадки должна составлять 90-100 см.
  3. Все ступеньки должны быть идентичными. Мы уже говорили, что различие хотя бы в несколько миллиметров по высоте глазу не видно, но тело автоматические привыкло поднимать ногу на определенную высоту при подъеме, и если этот параметр не будет совпадать, спотыкания и падения неизбежны.
  4. Расстояние сбоку между пролетом лестницы и стеной не должен превышать 6 см.
  5. Конструкция должна выдерживать нагрузку минимум в 220 кг, перила – от 100 кг. Если среди жильцов есть полные люди, нагрузку следует увеличить.
  6. Высота перил должна быть не меньше 90 см. Если вы делаете лестницу, ведущую в детскую комнату, их можно опустить на уровень 70-75 см. Существуют лестницы без перил – легкие и стильные конструкции, не перегружающие интерьер, но в этом случае риск оступиться и упасть вниз увеличивается. Если лестница проходит рядом с окном, перила устанавливают в обязательном порядке.
Общие правила расчета

Поскольку наиболее часто в частных домах используют маршевые конструкции, мы будем рассматривать именно их. Любые марши состоят из фризовой ступеньки наверху, поверхность которой находится на уровне одного подступенка от пола, верхней ступеньки, расположенной вровень с полом второго этажа и ступеней между первыми двумя элементами (их количество может быть произвольным). Минимум марш может состоять из 3 ступеней, максимум – из 15, очень редко – из 20 штук. Оптимальный вариант, когда в одном пролете насчитывается от 8 до 12 ступеней.

Расчет ступеней

При расчете ступеней деревянной лестницы за расчетную единицу берут какое-либо значение. Как правило, это длина среднего человеческого шага, которая составляет примерно 60-64 см. Экспериментальным путем было выяснено, что именно на это расстояние человек выносит ногу во время ходьбы по горизонтали в спокойном темпе. Однако хождение по ровной поверхности и по наклонной лестнице отличается, поэтому у расчета шага по ступенькам есть свои особенности. Зная этот параметр, можно вычислить шаг ступени и ширину проступи, и наоборот.

Общие правила расчета

Вычисления следует производить по формуле: 2m+n=62 см (возьмем среднее число между 60 и 64 см человеческого шага). Здесь m является высотой подступенка, а n– шириной проступи. Таким образом, можно вычислить оптимальное соотношение этих величин.

Стоит заметить, что существуют общепринятые размеры проступей и подступенков, считающиеся наиболее удобными, как и угол наклона лестничного полотна. Так, высота подступенков обычно составляет 16 см, но может увеличиваться до 17 см. Ширина проступи в идеале должна быть не меньше длины стопы человека. Взрослому человеку с 43-45 размером будет удобно подниматься по лестнице, ширина проступей которой составляет около 30 см.

Длина лестницы

Общие правила расчета

Для расчета длины лестничного марша необходимо сперва определить количество ступеней в нем минус одна. Также потребуется расчетная ширина ступеней. Умножьте эти показатели и получите длину лестницы.

Например, лестничный марш состоит из 8 ступеней шириной 29 см. Умножаем 8 на 29 и получаем 232, то есть 2,32 м.

Если длина получилась непозволительно большой, и такую лестницу не получится вписать в интерьер, ее можно сделать с поворотом на 90° или 180°, дополнив промежуточными площадками (пролетами) и забежными ступеньками. Расчет поворота деревянной лестницы зависит от ваших предпочтений и размеров пространства, отведенного под конструкцию. Все необходимые данные проще всего получить, воспользовавшись одним из бесплатных интернет-сервисов или шаблонными размерами. Подобной информации полным-полно в интернете, поэтому подобрать нужный вариант не составит труда.

Общие правила расчета

Из всей информации выше можно сделать вывод, что в некоторых случаях расчет лестницы проводить вовсе не обязательно – можно просто воспользоваться уже имеющимися данными и размерами, проверенными на практике. Если вы делаете оригинальную конструкцию с нетипичными габаритами, для уверенности в успешном исходе дела можно создать 3D-проект при помощи специальной программы. Среди такого софта особой популярностью пользуется Consultec Staircon – программа, создающая визуализацию проекта и позволяющая просчитать смету на его реализацию. Программа SolidWorks поможет создать модель любой лестницы и других инженерных конструкций. В программе «Компас» работает большинство современных конструкторов и доморощенных дизайнеров.

Напоследок предлагаем вам посмотреть полезное обучающее видео о деревянной лестнице с поворотом, где наглядно продемонстрированы все этапы работы:

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Установка лестницы к крыльцу деревянного дома

Подготовительные работы

Соблюдение главных этапов по монтажу лестницы для крыльца, позволят сделать конструкцию надежной и долговечной.

Итак, для ее установки необходимо купить:

  1. Доски и бруски;
  2. Ножовку;
  3. Саморезы;
  4. Шуруповерт;
  5. Уровень;
  6. Цементный раствор;
  7. Крупные камни или щебенка;
  8. Антисептики;
  9. Наждачку;
  10. Лако-красочные материалы.

На начальном этапе по установке деревянной лестницы на крыльцо необходимо залить фундамент под нее. В местах касания древесины с грунтом, нужно проложить изоляцию в три слоя из цемента, щебеня и песка.

Важно! Под опорные балки перил кладут камни, которые служат защитой древесины от гнили и проседания лестницы под тяжестью своего веса.

Установка лестницы к крыльцу деревянного дома
  1. Следующим этапом по установке будет изготовление деталей.
  2. Заготовки делают прямоугольными.
  3. Заготавливают куски брусков для ограждений и балясин.
  4. Изготавливают косоуры при помощи разметки на лекалах из картона, фанеры или оргалита.
  5. Защитная обработка деталей производится с помощью антисептических составов.

Работа по монтажу

Монтаж деревянной лестницы на крыльцо следует начать с установки косоуров, которые закрепляют на верхней площадке крыльца, на части бруса, закрепляя уголками из металла.

Важно! Для увеличения прочности лестницы, косоуры крепят совместно с фундаментом самой конструкции.  Таим образом низ косоуров соединяет с 1-м подступенком и проверяют уровень конструкции.

Фиксация

Далее прикладывают оставшиеся элементы, и фиксируют их цементом.

  • Для закрепления деревянных ступенек на крыльцо не используют гвозди, поскольку это грозит деформацией и разрушением лестницы. В работе предпочтительней всего применять саморезы или шип-пазы. Первую ступень устанавливают наверху нижнего подступенка, а каждый последующий опирают на него.
  • Простую деревянную лестницу на крыльцо своими руками, на этапе описанном выше, чаще всего завершают и переходят к закреплению перил и козырька. Стойки опоры для прочности фиксируют в точках примыкания к косоурам.
  • Перила являются самым слабым местом деревянной лестницы. Для надежности их сажают на саморезы, а стыки проклеивают.

После завершения работ по установке деревянной лестницы для крыльца дома все элементы необходимо отшлифовать и покрыть краской или лаком.

Лестничные ступеньки различают по методу соединения их между собой. Оно бывает валикообразным, прямоугольным, скошенным.

Существует и классификация  за формой:

  • в виде клина;
  • прямоугольные;
  • треугольные;
  • округлые.
Установка лестницы к крыльцу деревянного дома

Окрашивание

Перейти в каталог фасадной краски>>

Важно! При окрашивании соснового материала нужно взять во внимание тот факт, что смолы в древесине пропитываются неоднородно. Поэтому перед нанесением краски или лака, удалите лишнюю смолу на поверхности материала, используя растворитель.

Обработку конструкций из дерева проводят с использованием эмалей, лаков, красок, пропиток. Выбирая средства для финишной обработки  древесины, учитывайте ее вид, выбирайте оттенок близко к натуральному.

Определившись с цветом, переходите к выбору краски. Высоко пигментированная краска для лестницы деревянной на крыльцо  предназначены для перекрытия дефектов, ее наносят поверх шпаклевки. Их недостаток в том, что они скрывают всю красоту дерева.

Советы по выбору профиля

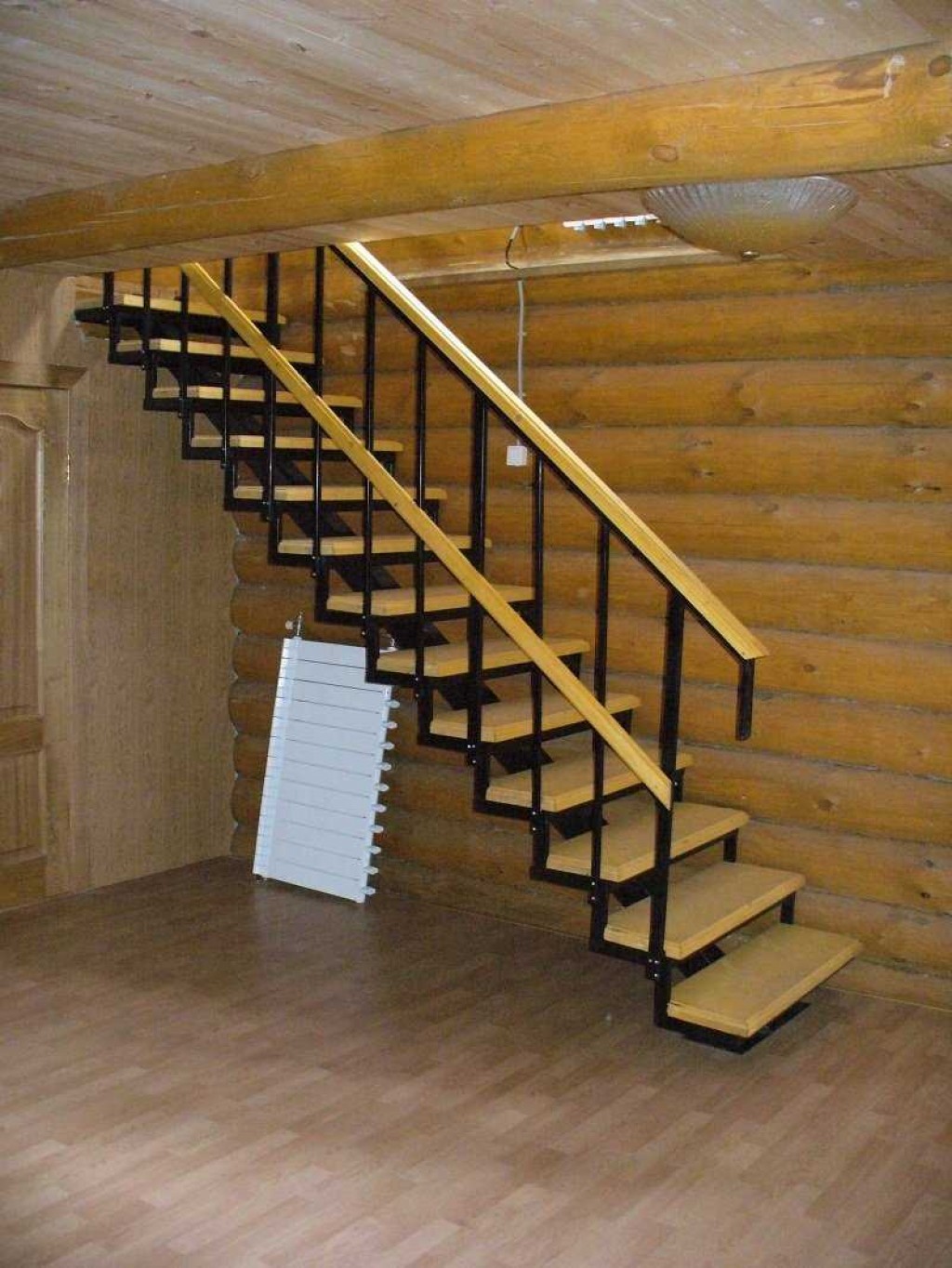

Оптимальный вариант профиля для одного косоура – труба 100×100 или 80×80 мм с толщиной стенки не менее 4 мм. Для двух косоуров – труба с размерами не менее 80×80 мм с толщиной стенки не менее 3,5 мм. Для боковых опор ступеней и перемычек между косоурами – не менее 50×50 мм или 60×40 мм с толщиной стенки не меньше 3 мм.

Примерная цена

Профили 100×100 мм, 80×80 мм, 50×50 мм, 60×40 мм в розницу стоят от 50 рублей за килограмм – очень доступная цена.

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

Плюсы и минусы лестниц из дерева

Положительные стороны:

  • Низкая стоимость стройматериала;
  • экологичность древесины;
  • простота обработки;
  • возможность монтажа своими руками;
  • небольшой вес;
  • эстетичный внешний вид.

Отрицательные стороны древесины:

  • Невысокая прочность в сравнении с бетонными или металлическими лестницами;
  • дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
  • пожароопасность материала.
Плюсы и минусы лестниц из дерева

Дерево – отличный материал для дачных построек. Как дешево построить сарай на участке, узнаете из следующей нашей статьи.

А в этой статье можно прочитать информацию о строительстве беседки.

Основные требования к лестничным маршам

При неправильном выборе размеров проступи, подступенек, угла наклона марша и ширины сооружения ходить по лестнице и переносить по ней объемные предметы будет очень неудобно. Поэтому при ее создании следует придерживаться общепринятых стандартов.

По ГОСТ, минимальная ширина проема должна составлять от 0,6 м. Но даже узкую лестницу на мансардный этаж желательно сделать побольше, шириной 0,8-1,0 м. Такого размера будет вполне достаточно для прохождения одного человека, а также переноса достаточно габаритных вещей.

Основные требования к лестничным маршам

Более эффектно смотрятся широкие сооружения с длиной ступенек 1250-1500 мм. По ним можно подниматься двоим, а также переносить даже громоздкую мебель.

Ширина лестницы

Важнейшим параметром считается также размер ступеней. Шагать по слишком высоким ступеням будет некомфортно, поэтому не делайте их выше 16-19 см. Ширина проступи должна равняться длине ступни взрослого человека и составлять в среднем 30-32 см. Чуть меньше по размеру ступени допускается изготавливать только для чердачных или подвальных помещений.

Основные требования к лестничным маршам

Для сохранения равновесия человека при ходьбе ступени всегда делают одинаковыми. Иначе каждую из ступенек придется нащупывать ногой.

Оптимальные размеры ступеней

Чтобы человек смог начать подниматься по лестнице с одной ноги, число ступеней в каждом из маршей делают нечетным. Количество ступеней в одном ее марше может доходить до 18. Больше их делать не следует, иначе подъем может оказаться затруднительным.

Основные требования к лестничным маршам

Лучше предусмотреть для небольшой передышки промежуточную площадку. Минимальное количество ступеней, по правилам, в одном марше – 3.

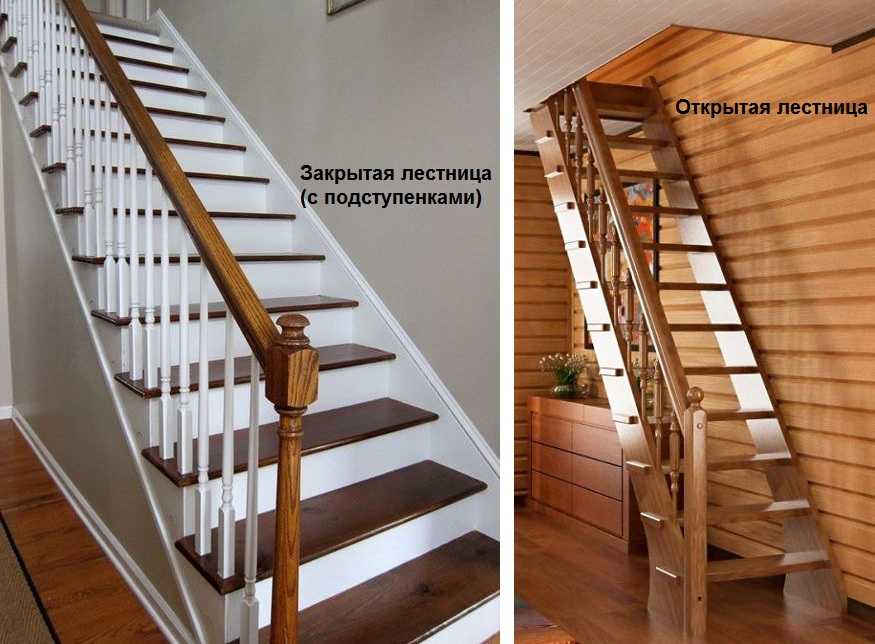

Закрытые и открытые лестницы

Закрытыми называют лестницы с подступенками. Чаще всего такое устройство маршей встречается у лестниц на косоурах, когда ступень крепят на седло, верхнюю часть зуба, а подступенок на его вертикальную часть. Реже закрытыми делают лестницы на тетивах.

Закрытые и открытые лестницы

Если в конструкции ступеней подступенки отсутствуют, то это открытые лестницы.

Закрытые и открытые лестницы

Достоинство закрытых лестниц в том, что внутренний объем можно использовать под небольшой чулан, шкаф или систему хранения с выдвижными ящиками.

Закрытые и открытые лестницы

Преимущество открытых конструкций в визуальной воздушности и легкости. У таких лестниц хотя и нет дополнительных функций, но они не загромождают пространство.

Закрытые и открытые лестницы

К одной из разновидностей открытых конструкций относятся лестницы «гусиный шаг».

Закрытые и открытые лестницы

Особенность конструкции заключается в том, что каждая ступень имеет особенную форму и рассчитана только для опоры под правую или левую ногу. То есть, при подъеме или спуске надо перешагивать через одну ступеньку. Это, конечно требует определенного внимания и сноровки, доведенной до привычки, но, благодаря более крутому углу подъема, этот вид лестницы «отнимает» гораздо меньше полезного объёма.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Смотреть видео

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Расчет основных параметров лестницы

Далее все линейные размеры – в см.

Ширина

Расчет основных параметров лестницы

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

Расчет основных параметров лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Расчет основных параметров лестницы

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Расчет основных параметров лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Расчет основных параметров лестницы
  • Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.
  • Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.
Расчет основных параметров лестницы
  • Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

Расчет основных параметров лестницы
  • Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.

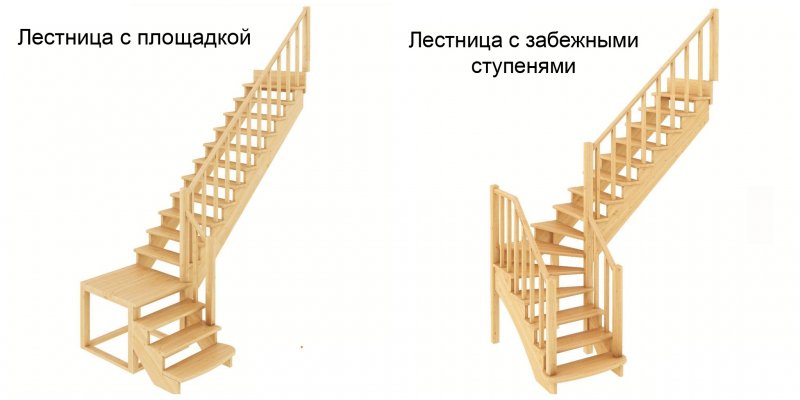

  • Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

  • Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
  • Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Древесина как материал для создания лестничной конструкции

Красивая лестница из дерева – популярнейший вариант для загородного коттеджа или многоуровневой квартиры. Материал выбирают по причинам пластичности, долговечности, удобства работы.

Преимущества натурального дерева

Древесина как материал для создания лестничной конструкции

Чтобы лестница на второй этаж в деревянном доме выглядела стильной, была износостойкой, учитывайте ее достоинства:

  • отсутствие необходимости в отделке – фактуру можно подчеркнуть лаковым покрытием или морилкой;
  • возможность декоративной обработки балясин и перил;
  • сочетается с полами из лаг, поскольку весит немного;
  • подходит для самостоятельного монтажа без задействования спецтехники;
  • работы ведутся даже после окончания отделки.

Важно! По стоимости конструкции из древесины будут дешевле бетонных или металлических аналогов.

Недостатки использования дерева

Древесина как материал для создания лестничной конструкции

К отрицательным сторонам материала относят:

  • меньшую плотность, чем у конструкций из металла;
  • усадка со временем;
  • риски возгорания.

Совет! Чтобы предотвратить гниение, обработайте заготовки специальными пропитками.

Какая порода дерева подходит для создания лестницы?

Древесина как материал для создания лестничной конструкции

Деревянная лестница, ведущая на второй этаж в частном доме, может изготавливаться своими руками из различных пород. Мастера предпочитают работать с:

  • кленом. Конструкция внутри дома получит высокие характеристики прочности и долговечности. Светло-коричневый оттенок материала сочетается с любой отделкой. Минус лестницы своими руками – высокая себестоимость;
  • лиственницей. Красивая фактура и расцветка – от золотисто-желтой до темно-желтой с прожилками позволяют вписать сооружение в любой интерьер. Древесина обладает прочностью и хорошими показателями твердости;
  • ясенем. Брусья плотные, с красивым рисунком;
  • дубом. Лестницы в доме на второй этаж выглядят дорого и являются очень прочными. У старого дуба богатый темный цвет и роскошная фактура;
  • елью. Популярный материал благодаря низкой стоимости и простоте обработки. Доски светлого оттенка с однородной фактурой.

Важно! Еловая древесина отличается минимальной плотностью.

Характеристики сосны как популярного материала

Древесина как материал для создания лестничной конструкции

Недорогая стоимость брусьев, простота обработки делают сосновое дерево популярным среди начинающих мастеров. Деревянные лестницы на второй этаж в частном коттедже или загородном строении будут предпочтительны по причине характеристик породы:

  • прочность, средняя плотность (520 кг/м3), стойкость к гниению;
  • небольшое число сучков;
  • при обработке диаметр ствола меняется незначительно;
  • красивая расцветка – от желтого до розоватого;
  • влажность 12-15 %, но только при правильной сушке;
  • пиломатериал выдерживает крепежные соединения шурупами и гвоздями, быстро обрабатывается рубанком, фуганком и фрезером;
  • четкая и эффектная фактура;
  • твердость 2,9 баллов по Бринеллю.

Интересно знать! Самый дорогой сорт сосны – кондовая, которая растет на сухих грунтах.

Важные правила по обработке древесины

Древесина как материал для создания лестничной конструкции

Если вы планируете ступенчатое сооружение из дерева на второй этаж, своими руками работы должны выполняться с соблюдением ряда условий:

  1. Никакой спешки. Все детали и декор должны изготавливаться только по чертежам, с соблюдением размеров и конфигурации.
  2. Правильная подготовка. Плоские прямые элементы получатся, если острогать доску с одной стороны, а потом пропустить ее через рейсмусный станок. Все детали откалибровываются до сборки на этом же оборудовании.
  3. Текстуру стоит выбирать. Перед соединением всех элементов подберите совпадающие по рисунку – это позволит немного замаскировать стыки.
  4. По ширине оставляют припуск. Идеальный вариант – плюс 1 мм к ширине. Припуск можно подкорректировать на станке для строгания.
  5. Толщина листов вымеряется. Перед распиловкой пазов тщательно проверьте толщину ступенек. Пробные пропилы можно выполнить на обрезках.
  6. Используйте упоры. Чтобы подножки были одинаковыми по длине, запилите обрезок бруса на угловом упоре.
  7. Тонировать и шлифовать нужно до сборки. Это сократит время строительства и предотвратит образование не прокрашенных участков после усадки древесины.
  8. Контроль соединений после установки. Изначально детали должны фиксироваться струбцинами, подгоняться по размеру и только потом проклеиваться.

Склейка деталей лестницы на второй этаж из дерева осуществляется с минимальным количеством клея. Для прочности элементы зажимают и выдерживают 60 минут. Клей полностью схватится только за 24 часа.

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

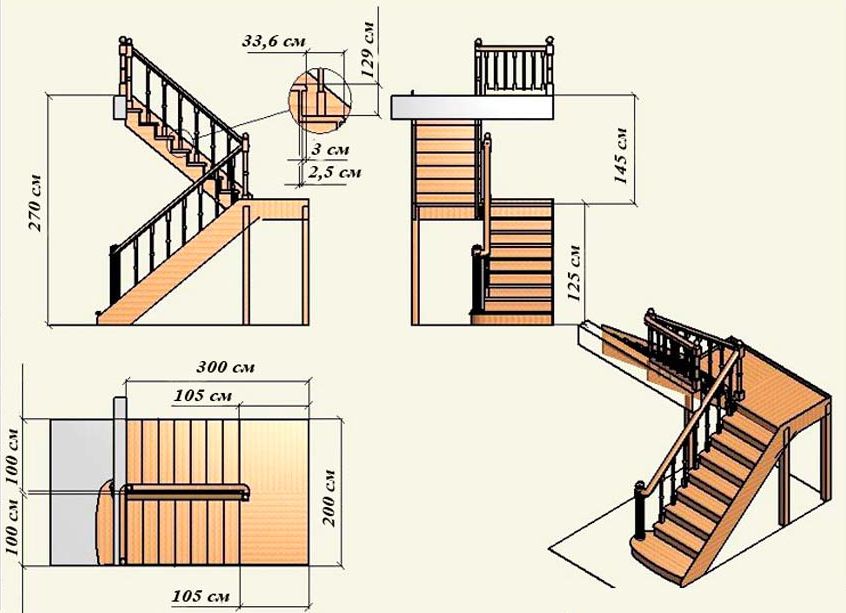

Чертеж лестницы из дерева на два пролета

Деревянные лестницы

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

Чертеж лестницы является основным этапом ее создания. Подготовленный проект поможет вам не допускать ошибок при изготовлении и монтаже.

Деревянные лестницы

На данном этапе вам необходимо определиться, какая лестница вам нужна, при помощи какой конструкции она будет построена и из каких материалов.

Данная статься будет полезна не только тем, кто решил сделать лестницу своими руками, но и тем, кто заказывает и контролирует строительство.

Инструменты и материалы

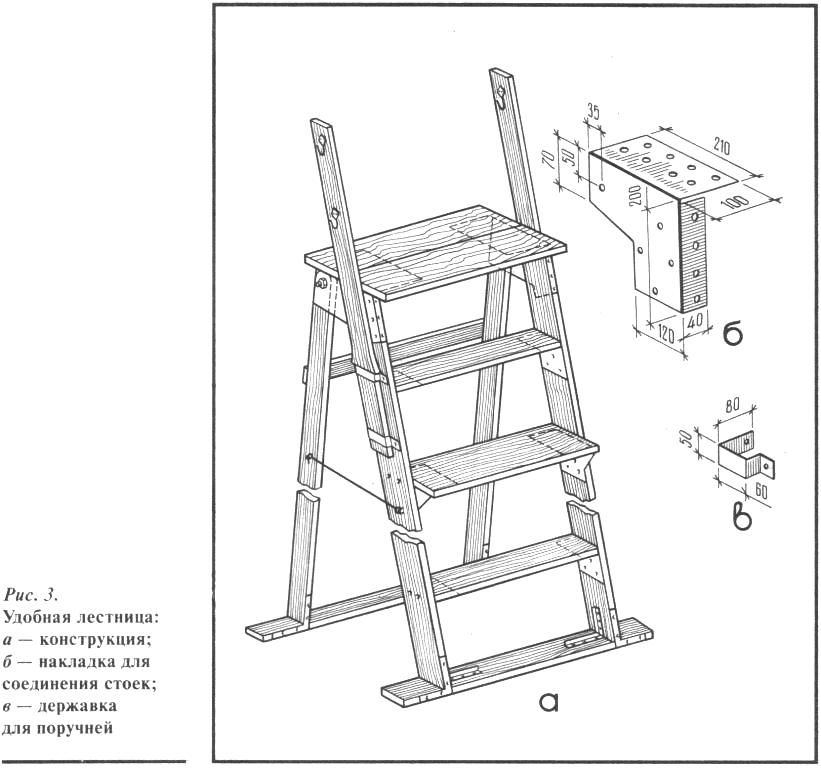

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

  • пила;
  • саморезы;
  • шуруповерт;
  • рулетка;
  • антисептик;
  • клей по дереву;
  • башмаки из резины для упора.

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Расчет основных параметров лестницы

Далее все линейные размеры – в см.

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома рекомендуемая ширина внутренней лестницы – 130±20 .

Расчет основных параметров лестницы

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Расчет основных параметров лестницы

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Расчет основных параметров лестницы

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Расчет основных параметров лестницы
  • Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.
  • Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.
Расчет основных параметров лестницы
  • Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.
  • Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
  • Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.
Расчет основных параметров лестницы

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

Расчет основных параметров лестницы
  • Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
  • Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

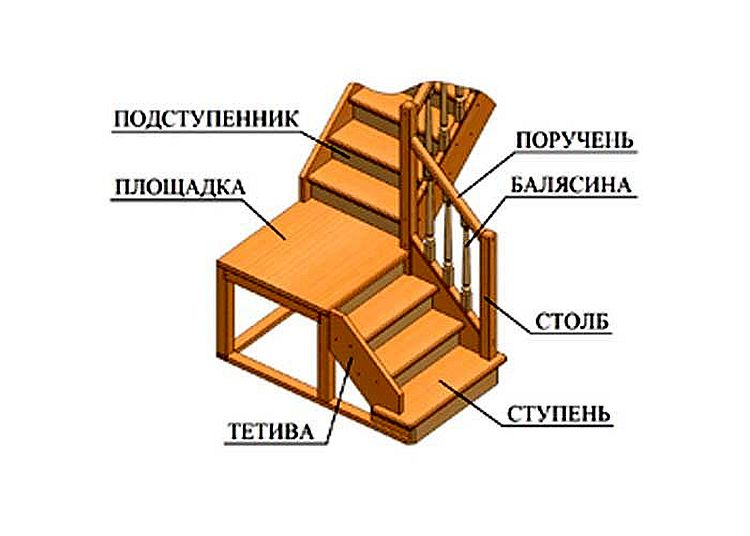

Составляющие элементы конструкции

Схема разметки косоура.

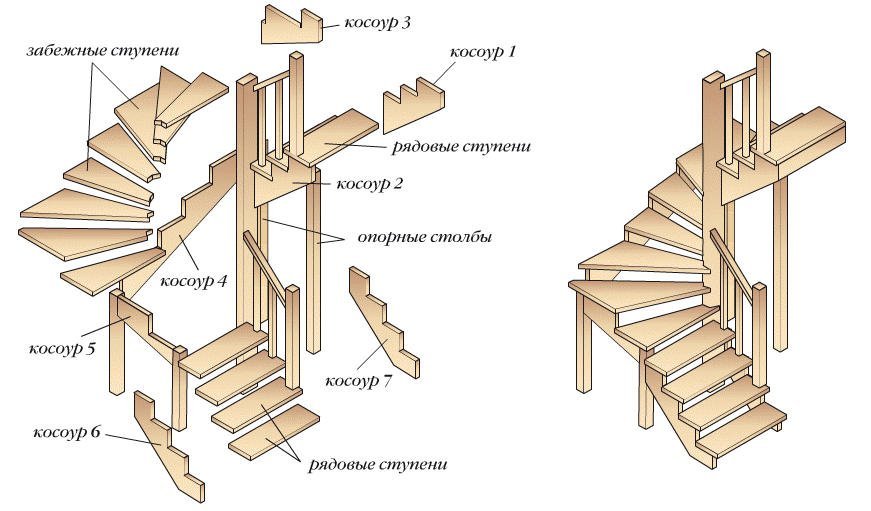

Косоур — это несущая конструкция, которая выполняет опорную функцию ступеней и подступенков, а также на нее приходятся все нагрузки.

Тетива также выполняет опорно-несущую функцию. Она представляет собой балку с выемками, в которые устанавливаются торцевые стороны ступеней. Из-за того, что тетива не может выдерживать больших нагрузок, ее применяют редко.

Ступени.

Конструкция этих элементов представляет собой горизонтальные (проступи) и вертикальные (подступенки) балки. По желанию лестницы можно выполнять и без подступенков, и промежуток между ступенями будет не закрыт. В этом случае лестница считается непрочной.

По форме ступени изготавливают прямоугольные, поворотные, а для придания конструкции оригинальности — радиусные.

Схема крепления перил.

Перила — это деревянные элементы отделки, такие как балясины и поручни. По форме они бывают разными. Обычно форма зависит от желания заказчика, так как их можно изготовить по индивидуальному заказу.

При многомаршевой конструкции дополнительно устанавливается опорный столб или несколько столбов на поворотах.

Рассчитать параметры лестницы можно самостоятельно, но для полной уверенности и правильности расчетов лучше всего обратиться к специалистам.

Актуальность монтажа винтовой металлической лестницы

Винтовые лестницы появились в эпоху раннего средневековья. Они использовались в узких башнях, где невозможно было разместить никакой другой тип лестниц. По сегодняшний день назначение не поменялось – экономия пространства. Никаких других существенных плюсов винтовая лестница не имеет.

С другой стороны, есть ряд весомых недостатков:

Актуальность монтажа винтовой металлической лестницы
  1. Первый и самый главный – спиралеобразная форма. Поднимаясь по такой лестнице, есть риск возникновения головокружения. В случае падения на человека начинает действовать центробежная сила, в результате чего он скатится до самого низа, что приведет к серьезным травмам.
  2. Второй минус – сложность монтажа. Хотя сама конструкция достаточно простая, изготовление отдельных ее элементов занимает много времени и требует определенных навыков.
  3. Еще одна особенность таких лестниц – вибрация. Избавится от нее полностью невозможно. Под действием вибрации элементы крепления постоянно расшатываются и разрушают стены.

Тем не менее, для всех этих проблем есть решения, которые позволяют свести их к минимуму. О них и поговорим.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
