Вентиляция холодного чердака в частном доме

Вентиляция чердачных помещений в новостройках и в домах фонда вторичного жилья

Рассматривая вопрос о том, как сделать вентиляцию на чердаке многоквартирного дома, следует учесть не только необходимость проектирования качественно работающей естественной вентиляции, но и те затраты, которые требуются для организации и обслуживания искусственной системы вентиляции (приточной, вытяжной или комбинированной). Современный ритм жизни сильно отличается от того, что был при советской власти, когда и строилось большинство многоквартирных домов. Эти здания были рассчитаны на иной уровень шума и загрязнённости воздуха, для постройки использовались иные материалы и технологии. Это влияло и на создание систем вентиляции. Что касается новостроек, то в отдельных случаях сразу закладывают дополнительную искусственную вентиляцию, она становится условием комфортного проживания в помещении и гарантом сохранности жилища в будущем.

Вентиляция чердака

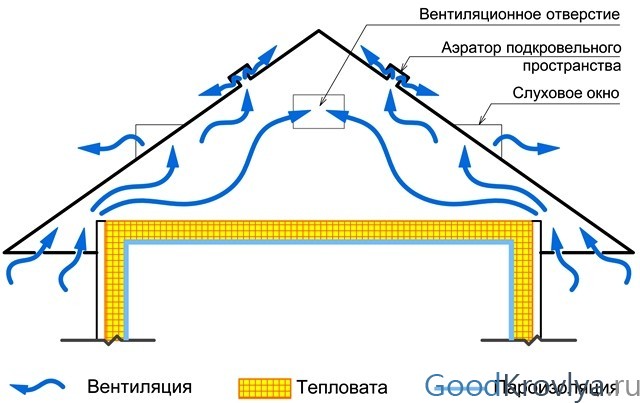

Если между улицей и пространством под крышей осуществляется свободный воздухообмен, это можно назвать чердачной вентиляцией. Наиболее эффективны коньковые отверстия под свесом. Они позволяют использовать ветер и восходящие от потолка потоки тепла.

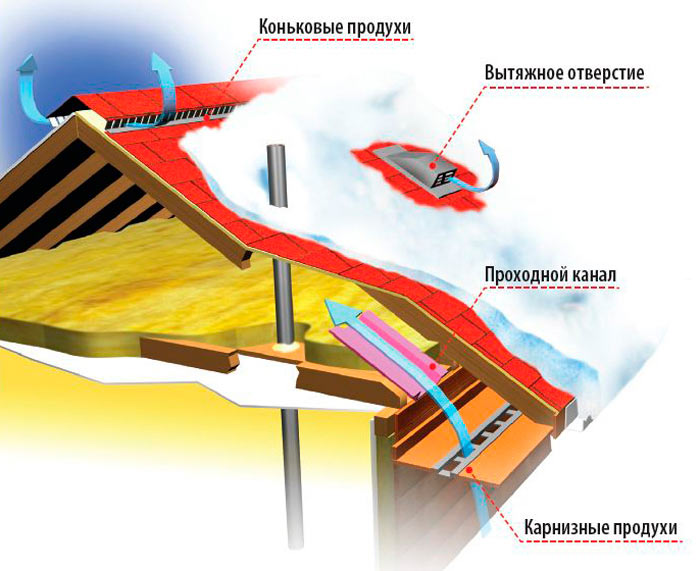

При правильном создании вентиляции чердака за 1 час воздушный поток способен дважды обогнуть изнутри всю кровлю. Воздух движется из продухов, которые расположены под карнизом. Он направляется к приконьковым пластинам. В случае утепленной кровли для свободного движения воздуха оставляют зазор между гидроизоляцией и материалом кровли.

Вентиляция холодного чердака в частном доме своими руками Вентиляция холодного чердака в частном доме над мансардой своими руками Вентиляция чердака: принцип работы и особенности систем Вентиляция чердака в частном доме: продухи, решетки, окна

Оптимальной вытяжкой является конструкция соединенных между собой специальными каналами продухов, расположенных в коньке, и скатных элементов, установленных возле конька. Для черепичной кровли производят специальные плитки с продухами. При создании вентиляционной системы в мастичной кровле применяют битумно-бутилкаучуковую мастику «Вента». Она обеспечивает надежную гидроизоляцию.

Еще одним способом вентиляции подкровельного пространства является установка дефлекторов. Они представляют собой специальные турбины для вентиляции, которые способны обеспечивать механическую тягу. Метод идеален при строительстве вентиляции для мансарды.

Общая информация

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Эффективность естественной вентиляции напрямую зависит от места расположения трубы. Соответственно, чем выше установлен узел, тем сильнее в нем тяга.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

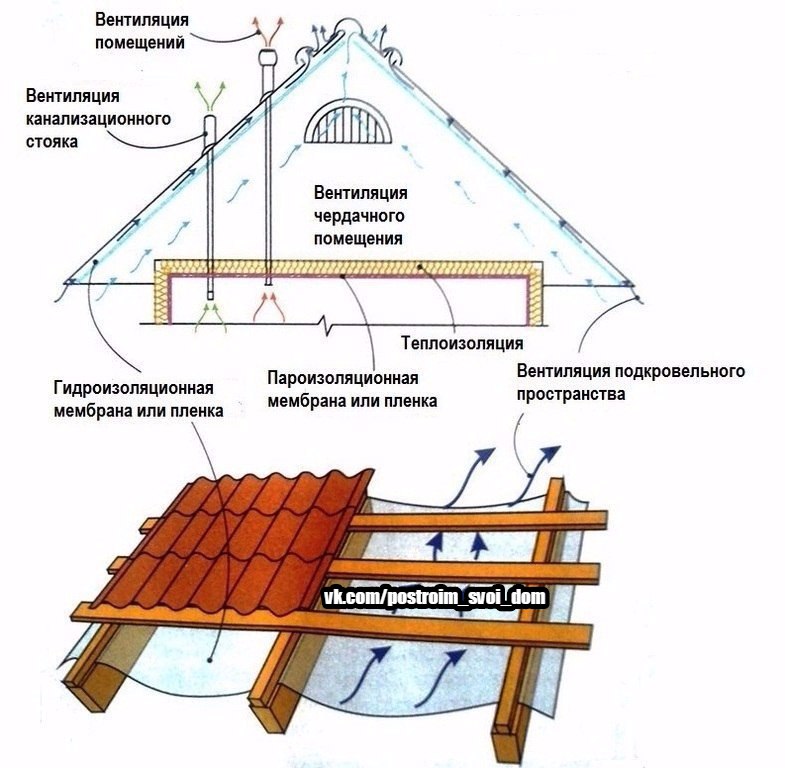

Кровельный пирог четырехскатной крыши и описание ее элементов

Как и любой другой вид крыши, вальмовая кровля обладает особым типом кровельного пирога.

Он состоит из следующих элементов конструкции:

Каждый из вышеперечисленных элементов выполняют свою важную функцию и обладает индивидуальными особенностями. На сегодняшний день рынок строительных материалов достаточно богатый, поэтому в качестве кровельного материала для вальмовой крыши можно выбрать, как штучные, так и листовые изделия.

К первой группе относится шифер, различные виды черепицы, этернитовые плитки и некоторые другие материалы. Среди листовых материалов можно выделить ондулин, металлочерепицу, оцинкованное железо и др.

Монтаж каждого из видов кровельного материала осуществляется по особой технологии, которая напрямую зависит от его типа и производителя.

Обрешетка и контробрешетка — это деревянные элементы кровли, которые представляют собой стропильную систему, на которую сверху набивают планки с определенным шагом, зависящем от типа кровельного материала.

Гидробарьер представляет собой специально созданную пленку, предотвращающую попадание влаги под крышу.

Утеплитель укладывается чаще всего между балками стропильной системы. Наиболее популярными его видами является минеральная вата и пинопласт. Каждый из этих материалов имеет свои преимущества и недостатки. Минеральная вата огнеустойчива и имеет достаточно низкую теплопроводность, в то же время пинопласт легкий и удобный в монтаже.

Паробарьер изготовливается в виде пленки, которая позволяет испарениям выходит наружу, но не пропускает их внутрь.

Гипсокартон представляет собой самый последний внутренний элемент кровельного пирога, который закрывает внутреннюю его часть. В первую очередь данный материал несет эстетическую функцию.

Вентиляция чердака в частном доме

Классический вариант обустройства чердака предполагает, что эта часть дома остается холодной. Потребность в том, чтобы сделать чердак теплым, возникает при желании владельцев превратить его в жилое помещение. Какой бы из этих вариантов ни был выбран, все равно потребуется качественная вентиляция, которая отвечает за устранение влаги и паров. Если подобный процесс будет упущен из виду, конструкции на чердаке станут покрываться влагой и портиться.

Другим назначением вентиляции следует назвать обеспечение на чердаке оптимального микроклимата. В летнее время кровля может сильно нагреваться. За счет качественной вентиляции чердак удастся защитить от перегревания. Зато зимой желательно сделать так, чтобы холодный воздух не попадал на чердак. Таким образом, лучше обеспечить регулируемую вентиляцию, которую получится полностью перекрывать с наступлением зимы.

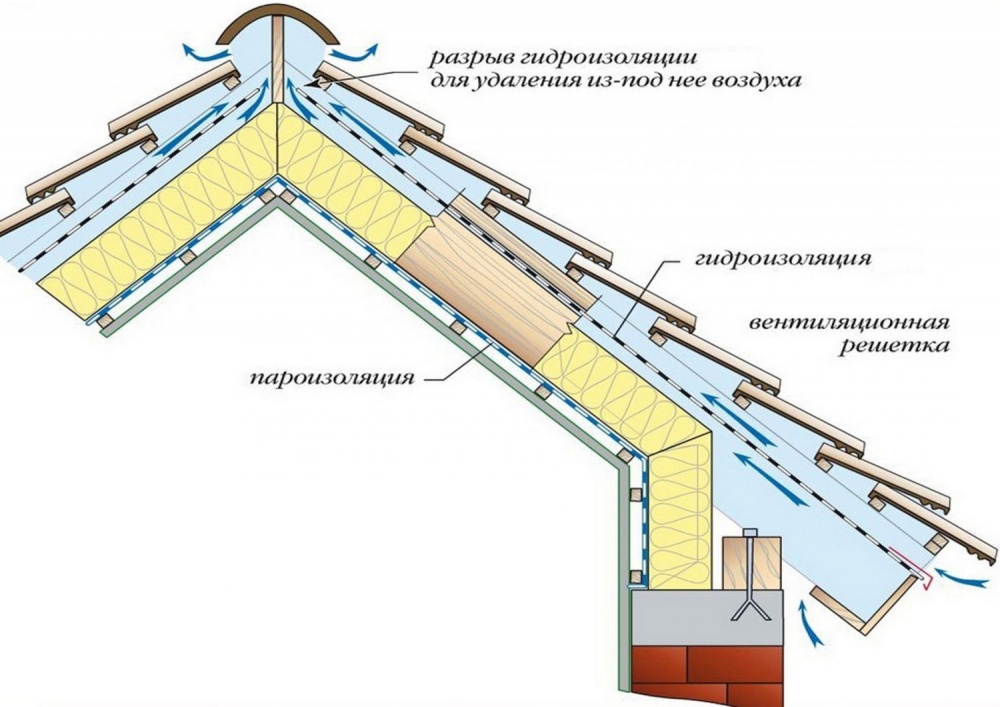

Когда мансарда должна быть теплой, для обеспечения вентиляции собирают контробрешетку. Она создает условия для вентиляции, происходящей в пространстве под кровлей. Таким образом, оставляется «холодный треугольник». Он позволяет направлять потоки воздуха вверх, а вместе с ними станет устраняться лишняя влага. Если не позаботиться о подобном моменте, теплый чердак в какой-то момент окажется поражен плесенью.

Вентиляция холодного чердака своими руками

При работах на холодном чердаке лучше всего оставлять стропила без специальной пароизоляции. Тогда поверхность получит возможность для наиболее интенсивного обдувания. Если без обрешетки обойтись невозможно, то ее хотя бы не стоит делать сплошной. Разместив элементы обрешетки на некотором расстоянии друг от друга, владельцы обеспечат кровле доступ к воздуху.

Намного проще тех хозяевам, которые выбрали для покрытия кровли ондулин или шифер. При использовании этих материалов нет нужды в создании паро- или ветроизоляции. Эти покрытия укладываются так, что между их волнами воздух свободно движется. То же самое в некоторой степени верно в отношении черепицы из металла. Но без дополнительной прослойки из пленки ее лучше не оставлять. Иначе со временем станет скапливаться конденсат.

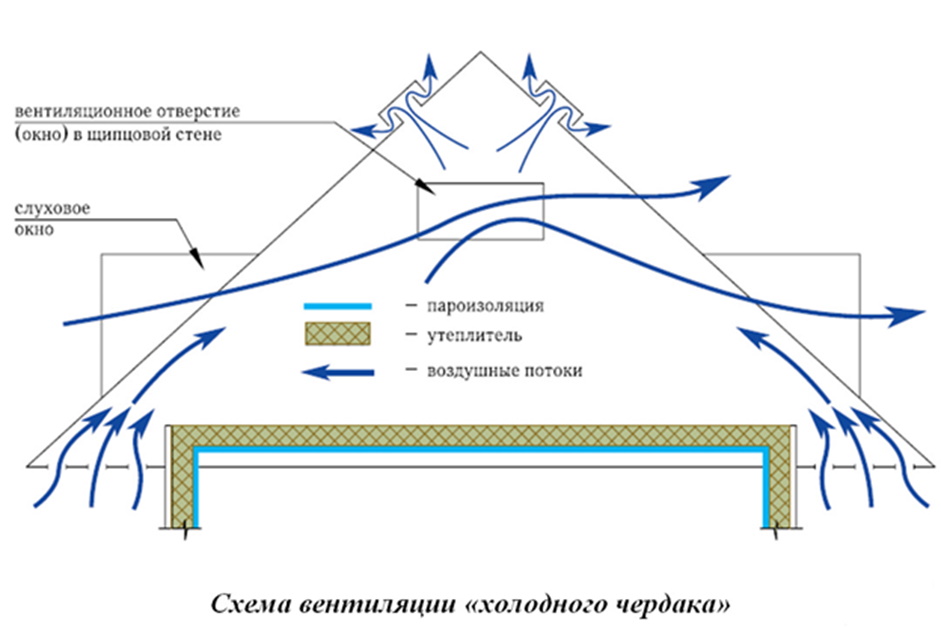

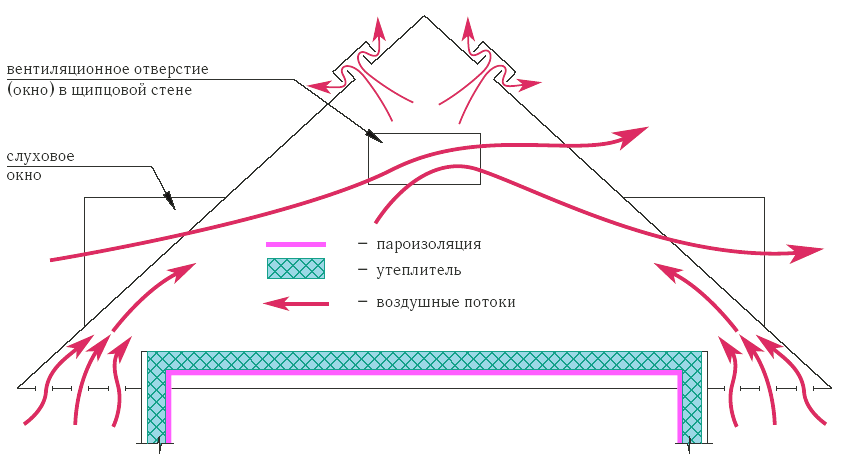

В процессе работы с двускатной кровлей можно разметить вентиляционные отверстия по фронтонам. Наиболее элементарным решением здесь станет неплотное размещение обшивки. Оставшиеся щели дадут возможность без труда проветриваться всему пространству чердака. Но когда фронтоны выложены из кирпича или блоков, потребуется специально подготавливать отверстия. Размещают их с противоположных сторон фронтонов. Площадь самих устраиваемых отверстий должна составлять порядка 0,2% относительно общей площади мансарды.

Проделанные отверстия следует закрыть решетками. Но чтобы при осадках в них не затекала вода, отверстия решеток следует развернуть вверх. Другой вариант – разметить еще и вентиляционные клапаны. Защититься от проникновения насекомых получится, если установить на отверстия москитные сетки.

Вентиляция теплого чердака своими руками

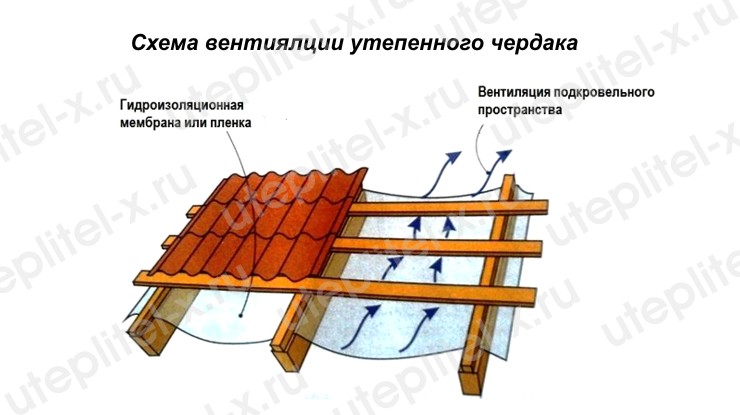

При желании, сделав мансарду жилой, владелец должен сразу позаботиться о том, чтобы кровля оказалась проветриваемой. Когда выполняется сплошная кровля, вентилируемое пространство оставляется в любом случае. А если кровля уложена еще и из металла, то без ветро- или влагозащитной пленки не обойтись.

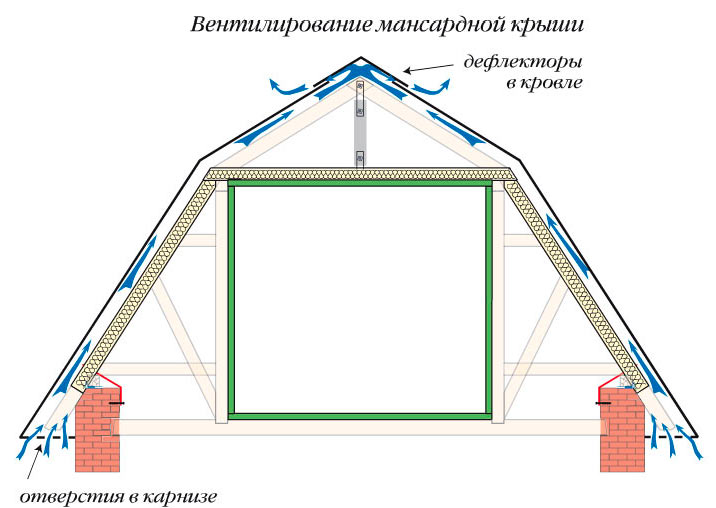

Качественной считается только такая вентиляция, которая позволяет воздуху проходить через все пространство чердака. Поэтому входы выполняются в нижней подшивке. Выходы устраивают в коньке. Также в теплой мансарде можно использовать и другой вариант вентиляции, при котором вход осуществляется через окна, а выход – через каналы для вентиляции. Чтобы сделать хорошо проветриваемым чердак без специальной вентиляционной системы, необходимо разметить аэраторы в местах вытяжки кровли.

Вентиляция чердака вальмовой крыши

Такой вариант уместен не только для вальмовой, но и для двускатной кровли. К нему прибегают, когда самостоятельно делать вентиляционные отверстия не совсем рационально. Тогда вход выполняется в подшивке снизу. Зато около конька оставляется выход. В том случае, если для создания подшивки использовалась древесина, ее можно просто разметить с небольшим зазором.

Когда последний вариант неуместен, остается вариант с размещением небольших решеток. Их диаметр должен составлять порядка 5 см. Шаг для них берется примерно в 80 см. Чтобы выполнить отверстия, необходимо вооружиться дрелью с чашкой-сверлом. Размещать выход необходимо в кровле. В случае гибкой черепицы, шифера и ондулина создается проветриваемый конек. Если кровля покрыта керамической черепицей, делают кровельный вентиль. Отделку из металлочерепицы вентилируют через уплотнитель конька.

Описанные варианты позволяют сделать вентиляцию крыши наиболее удачной. Владелец должен понимать, что от интенсивности смены воздушных масс на чердаке зависит состояние последнего. Не обеспечив достаточную вентиляцию, не стоит ждать, что чердак сможет оставаться в хорошем состоянии долгое время.

Вентиляция чердака, мансарды, кровли

Вопрос «как утеплить крышу дома?» весьма актуален. Тем более, что в строительной практике нарушения здесь сплошь и рядом. Но начнём мы тему утепления крыши… с чердака, который является буферным помещением между жилыми комнатами и улицей. А если ещё точнее, то – с устройства правильной вентиляции чердака и кровли, о значимости которой вы поймёте, прочитав статью.

Уточню: если крыша вашего дома мансардного типа, то статья и для вас. Потому что мансарда – тоже чердак.

Итак, чтобы качественно утеплить крышу дома, в первую очередь должна быть правильно устроена вентиляция чердака!

Чем грозит плохая вентиляция чердака?

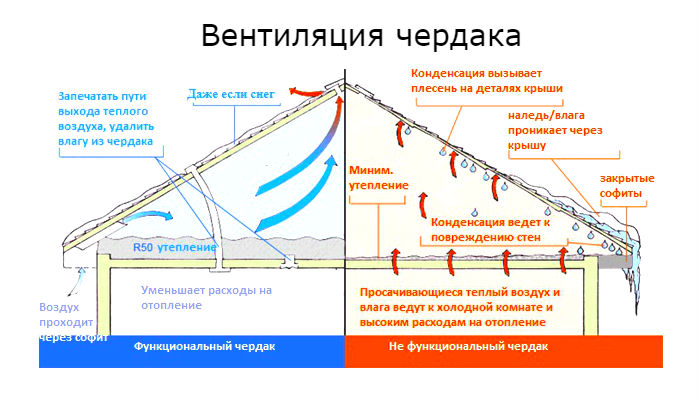

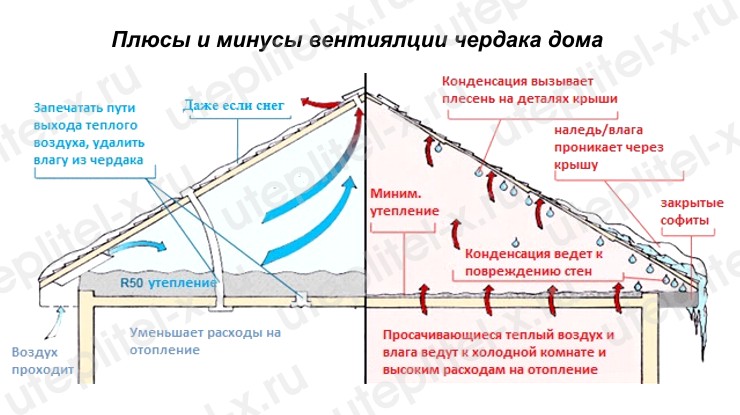

Рассмотрим на картинке, что получается, если чердак не вентилируется:

Даже через утеплитель в чердачном перекрытии часть тепла уходит из помещения. Крыша при этом нагревается, и снег на участке крыши над помещением подтаивает. На краю же (там, где у крыши свес) снег не тает (на картинке даже написано «лёд»). Граница талого снега (воды) и льда – это есть самый опасный участок, т. к. лёд образовывает барьер, из-за которого талая вода не может сойти с крыши и начинает идти под кровлю через соединения в кровельном материале.

Вывод: хорошо было бы сделать крышу одинаковой по температуре. Ясно, что нужно не свесы греть, а стараться не допускать прогревания крыши над помещением. Как? Добросовестным утеплением потолков — раз. Вентиляцией чердака  и подкровельного пространства – два.

Как осуществляется вентиляция чердака?

Вентиляция чердака происходит через отверстия, равномерно распределённые вдоль всего периметра крыши. Площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушения этих требований влекут за собой большие теплопотери из помещений, образование наледи на крыше со всеми негативными последствиями.

В таблице ниже приведены рекомендации по размерам вентиляционных отверстий (таблице малость кривая, но другой не нашлось; для увеличения по таблице кликнуть):

В верхней строке указана ширина потолка (5, 6, 7.5, 8.5, м). В колонке «Условие» — какие именно и где оставлять отверстия. Вторая колонка – это пояснения к третьей: то ли число обозначает площадь отверстия, то ли ширину щелей.

Самый оптимальный (эффективный) вариант – отверстия снизу и на коньке (непрерывные щели на свесах и 2-х сторонах конька):

При таких отверстиях вентиляция работает при любых погодах и при любом ветре. В остальных условиях полноценное вентилирование происходит только при достаточно сильном ветре.

Конечно, для вентиляции не нужно делать дырки в коньке, коньковые элементы с возможностью вентиляции выпускаются уже готовыми.

Если нет возможности оставить щели в самом коньке, то ставятся специальные элементы (аэраторы) максимально ближе к коньку.

Если же кровельный материал сам имеет волнообразную форму (профнастил, шифер), то проблем вообще нет и заморачиваться нечем, живите долго и счастливо со своей крышей… или под своей крышей?
