Варианты строительства столбчатого фундамента для каркасного дома

Общее описание столбчатого фундамента

Изготовление столбчатого основания для щитового дома не требует наличия специального образования и больших финансовых затрат. При его монтаже используются доступные материалы. Он состоит из опорных столбов, устанавливаемых по периметру несущей конструкции, сверху которых изготавливается нижняя обвязка будущего строения. Чтобы основание было надежным, необходимо заранее сделать необходимые расчеты, включающие в себя расстояние между столбами и их диаметр. Эти показатели напрямую зависят от веса каркасного дома, но средние значения составляют:

Если технологией строительства фундамента не предусмотрено наличие ростверка, верхние части столбов должны располагаться строго по одной горизонтальной линии.

Плюсы, минусы основания

Столбчатый фундамент – доступная конструкция, если расчеты, монтаж столбов были проведены самостоятельно, в доме не планируется строительство подвального помещения.

Достоинства:

• Можно возводить самостоятельно, не привлекая спецтехнику. Расчеты, составление проектов, можно выполнить без помощи мастеров.
• Строительство проводится на любом виде почвенного грунта. Исключения составляют почвы, склонные к пучению.
• Возведение фундамента не требует идеально ровных поверхностей.

Установка на неровном ландшафте

• Ровнять поверхность под строительство фундамента не требуется.
• Строительство проводится быстро.
• Не требуются гидроизоляционные работы.
• Если сооружение был выстроено с соблюдением всех технологических процессов, столбчатое основание прослужит более 50 лет.

В сравнении с преимуществами, недостатков практически нет:

• Тип конструкции не рассчитан на большие нагрузки, строительство многоэтажных зданий, домов из кирпича проводить не рекомендуется.
• Не советуют обустраивать подвальные помещения.

Материалы для нижней обвязки и требования к ним

Нижнюю обвязку традиционно выполняют из дерева хвойных пород. Преимущества хвойных пород над лиственными:

• более прямой ствол;
• высокая прочность;
• долговечность и более высокий срок эксплуатации;
• качество древесины и более высокие строительные характеристики;
• пониженная влагопроницаемость.

Наиболее широкое распространение в строительстве получила древесина из таких хвойных пород, как сосна, лиственница, ель, кедр. Из этих материалов нужно выбрать наиболее приемлемый для конкретного участка местности (по цене, по наличию, по необходимой прочности и плотности) и далее определиться с формой пиломатериала. Это может быть:

1. брус;
2. доска или связка досок;
3. бревно;

Важно! Если используется связка досок, то их следует скреплять между собой шурупами или гвоздями разной длины в шахматном порядке.

При самостоятельном выборе материала и сечения материала для выбора нижней обвязки следует воспользоваться специальным строительным калькулятором, определяющим расчет необходимых параметров древесины.

Для выполнения нижней обвязки каркасного дома выбранный материал должен пройти обработку:

• антисептиком – для предотвращения развития грибка и загнивания;
• антипиреном – для повышения огнестойкости и предотвращения возгораний. Особенно актуально проведение такой обработки для сосновых материалов, так как в состав такой древесины входит большое количество горючих смол.

В некоторых случаях для выполнения нижней обвязки применяют металлический профиль, но для постройки каркасного объекта, применение этого материала не целесообразно.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Преимущества опорного фундамента

Данный вариант не подразумевает обустройство подвала и не предназначен для участков с плывучими, насыщенными водой, грунтами.

Среди его достоинств следует отметить:

• Время высыхания и усадки намного меньше, чем для ленточного типа;
• Нет необходимости в использовании габаритной строительной техники и в найме многочисленных рабочих;
• Вдвое дешевле ленточного типа;
• Возможность возведения каждой основы отдельно;
• Все сезонность работ;
• Возможность ремонта и замены основания.

Преимущества

Столбчатые фундаменты являются упрощёнными разновидностями свайных оснований. Они обладают массой преимуществ перед ленточными:

• намного дешевле;
• легко и быстро возводятся;
• можно построить самостоятельно без применения тяжёлой техники;
• легко ремонтируются.

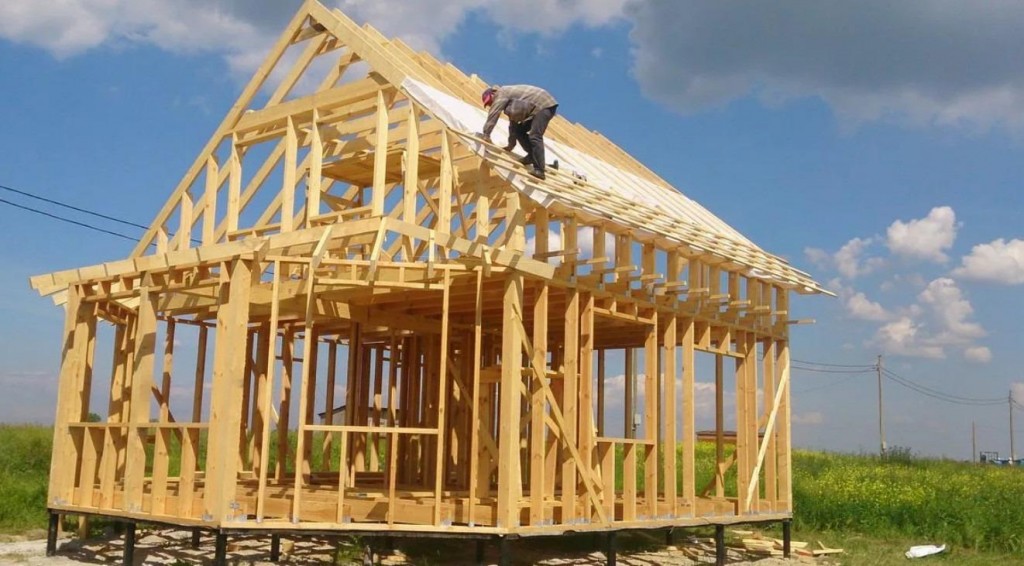

Каркасные дома представляют собой лёгкие конструкции с точечными нагрузками на основание. Если не предусмотрен подвал или цоколь, то столбчатый фундамент, построенный своими руками, для такого здания будет самым экономичным и целесообразным вариантом.

Устройство такого основания представляет собой процесс расположения в котлованах железобетонных, металлических, кирпичных столбов. Самыми прочными считаются железобетонные опоры.

Этапы строительства

Как всегда, начинаем с подготовки участка. Убираем все лишнее, снимаем дерн и делаем разметку. Для этого достаточно натянуть шнур и воткнуть колышки в местах расположения столбов. Столбчатый фундамент для каркасного дома мы будем делать своими руками (это несложно), поэтому приготовим инструменты.

• Нам понадобится небольшая бетономешалка – ее можно взять в аренду. В крайнем случае, можно замешивать бетон в ванне или самодельном ящике.
• Садовый бур необходим для бурения скважин. Хорошо бы найти или сделать самому бур ТИСЭ с приспособлением для расширения скважин в нижней части. Это позволит использовать столбы меньшего диаметра, уменьшить расход бетона.
• Для резки арматуры понадобится болгарка.
• Прочие мелочи: лопаты, уровень, рулетка…

Бурение

Приступаем к бурению. Глубина скважины определяется уровнем промерзания грунта. Бурим сантиметров на 20-25 ниже границы промерзания и делаем песчаную подушку.

Замена грунта под подошвой фундамента в любом случае лишней не будет. Подушка компенсирует воздействие сил пучения.

Армирование и опалубка

Готовим арматурный каркас. Конструкция его проста. Берем 3-4 прутка арматуры длиной больше чем глубина ямы. Запас нужен для выпуска из верхней части столба. Затем прутья соединяют поперечными отрезками в нескольких местах и опускают в скважину.

Устанавливаем опалубку. Сворачиваем отрезок рубероида в цилиндр и вставляем нижний конец в яму. Верх выставляем на одном уровне с другими. Такая конструкция применяется при строительстве фундаментов для простых построек: сараев, заборов, беседок. Даже из описания понятно, что такая «опалубка» может порваться, развернуться и совершенно ненадежна.

Гораздо лучше использовать асбестоцементную трубу нужного диаметра. Столбы по технологии ТИСЭ заливают именно так. Готовят скважину с расширением внизу. Ставят трубу, каркас и заполняют трубу бетоном на треть. Затем трубу приподнимают и дают бетону вытечь и заполнить расширение. Далее трубу заполняют доверху. В верхнюю часть замуровывают шпильку или выпускают концы арматуры из столба. Они служат для крепления нижней обвязки каркасного дома.

Заливка и обработка

Последовательно заливают все опорные столбы. Верх столбов стараются сразу залить на одном уровне. В случае необходимости их подравнивают через несколько дней после заливки, пока бетон не схватился окончательно.

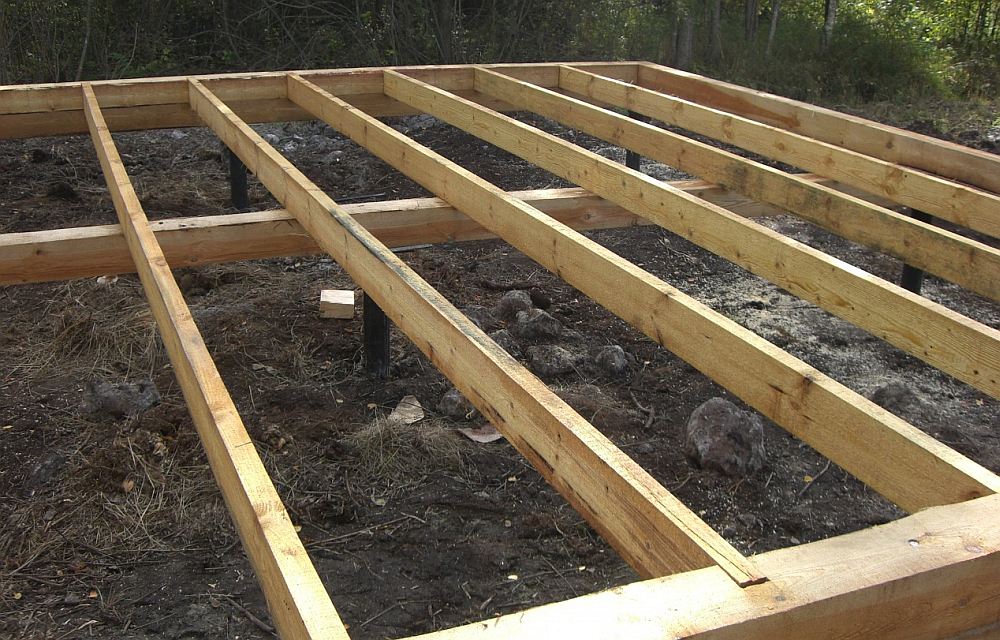

Нижняя обвязка каркаса обрабатывается препаратами от гниения и крепится на шпильки. Далее строительство дома идет по проекту.

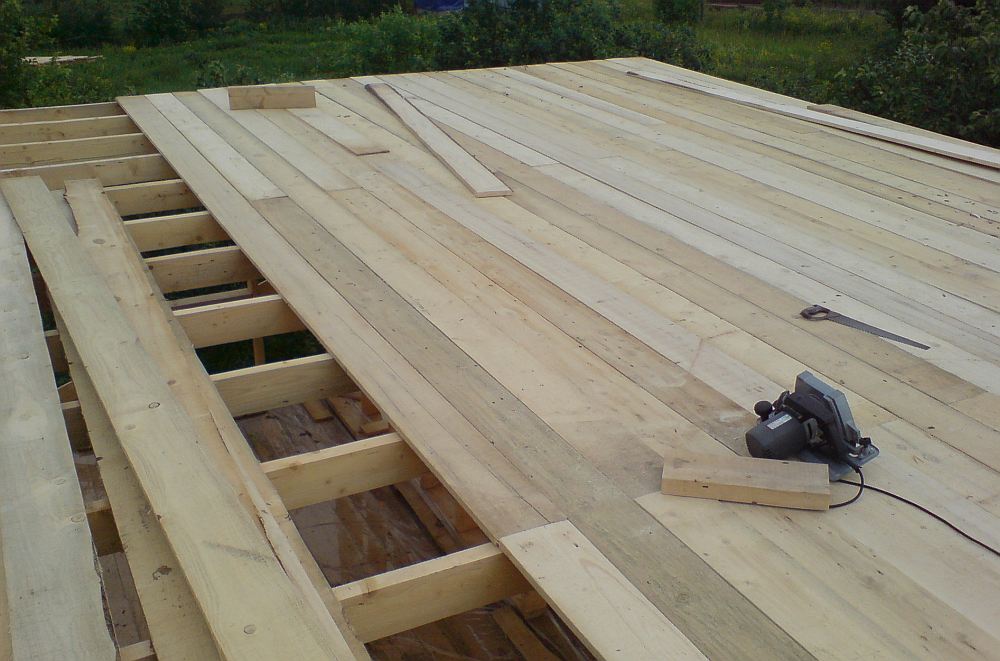

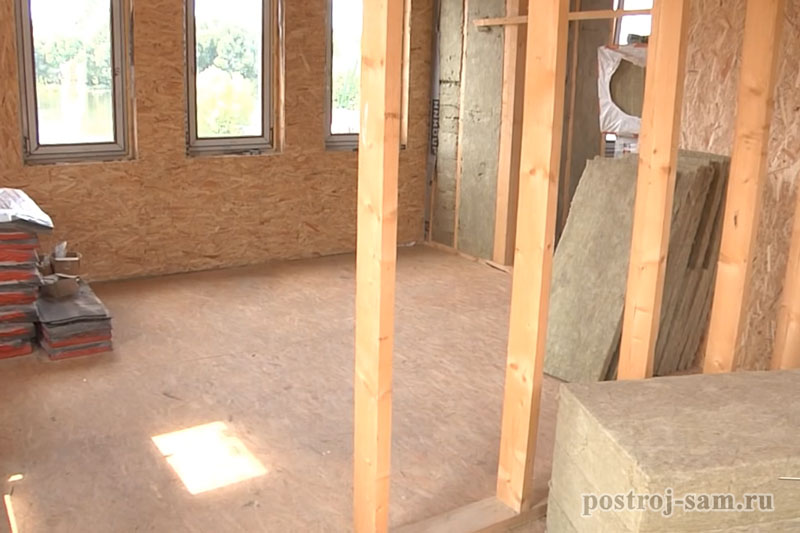

Пространство между столбами закрывают и утепляют. Полы первого этажа делают двойными: черновой пол, засыпка утеплителя, основание напольного покрытия чистого пола. Вентиляция подпольного пространства обязательна.

Отличия в установке столбчатого фундамента для бани и дома

Сделать столбчатый фундамент своими руками под установку легкой каркасной конструкции дома, а также беседки или бани – лучший вариант как в плане надежности, так и по цене.

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Пробуем столбчатое основание

Но как построить столбчатый фундамент своими руками для каркасного дома? Далее описана технология такого основания:

1. Разметка территории. Определение месторасположения и расчет количества опор для основания. Столбы нужны на всех углах, а также в местах, где пересекаются стены. По всему периметру также нужны опоры в таком количестве, чтобы расстояние между столбами составляло 2-3 метра.
2. Выкапывание ям под столбы. После этого землю на дне нужно тщательно утрамбовать.
3. Засыпка на дно песчаной подушки, щебня. Здесь также обязательна тщательная трамбовка.
4. Заливка слоя бетона толщиной до 10 см. Это позволит добиться ровности основания для столбов.
5. Если материалом для опор выбраны трубы или деревянные столбы, перед опусканием их в яму они должны быть покрыты слоем гидроизоляции. Если опоры будут железобетонными, для них нужна опалубка. Ее можно сделать из дерева или из пенопласта. Она должна выступать над землей минимум на 40 см. В случае с пенопластом столбчатый фундамент под каркасный дом будет сразу же утеплен.
6. Установка арматурного каркаса так, чтобы он полностью был утоплен сверху в бетоне на 2-3 см.
7. Заливка бетона. Ее нужно осуществлять поэтапно с трамбовкой каждого слоя.
8. После застывания опор деревянную опалубку снимают.
9. Затем следует позаботиться о вертикальной гидроизоляции основы с помощью мастики или рулонных материалов. Для горизонтальной защиты от влаги нужен настил двух слоев рубероида. Затем можно засыпать ямы.

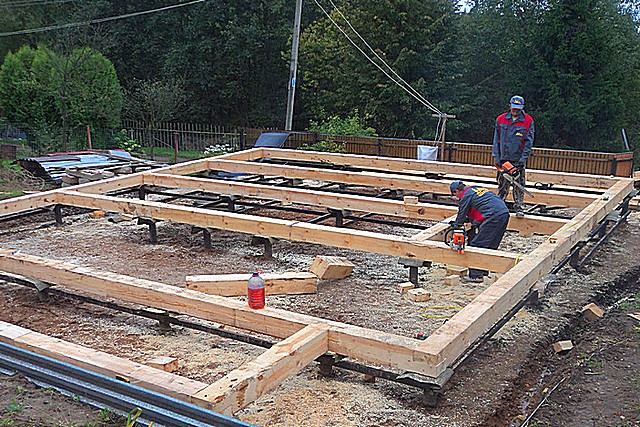

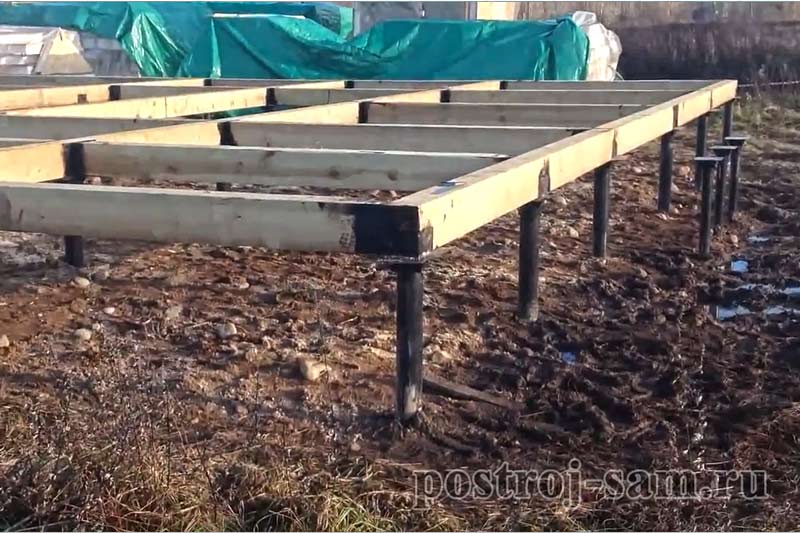

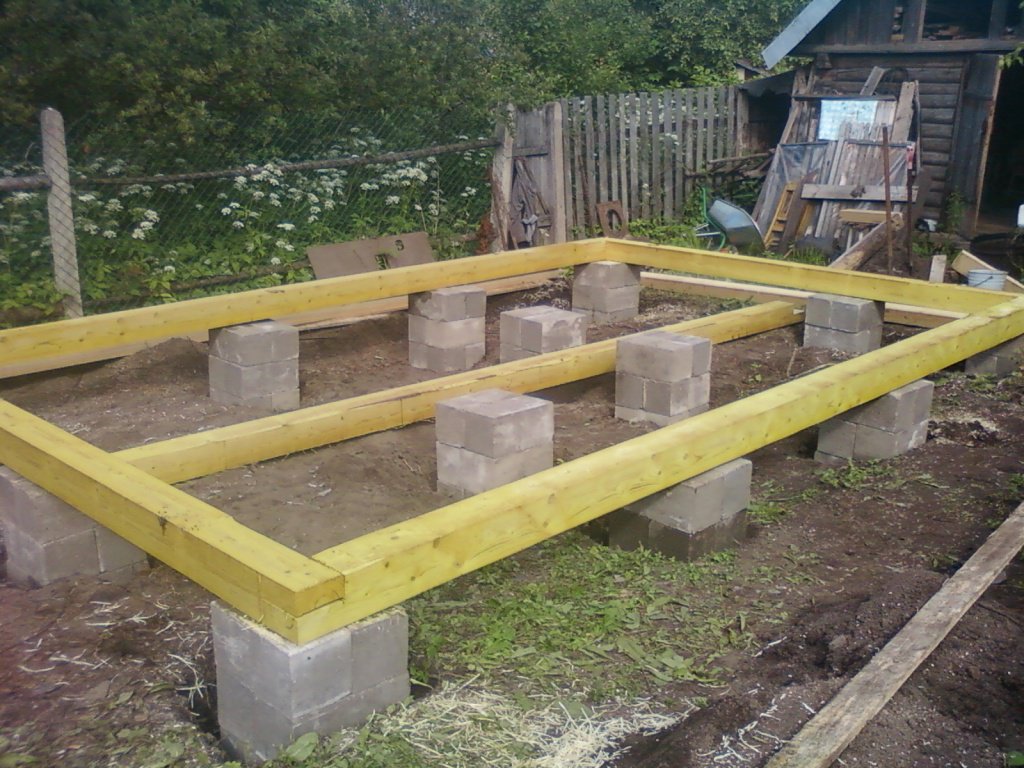

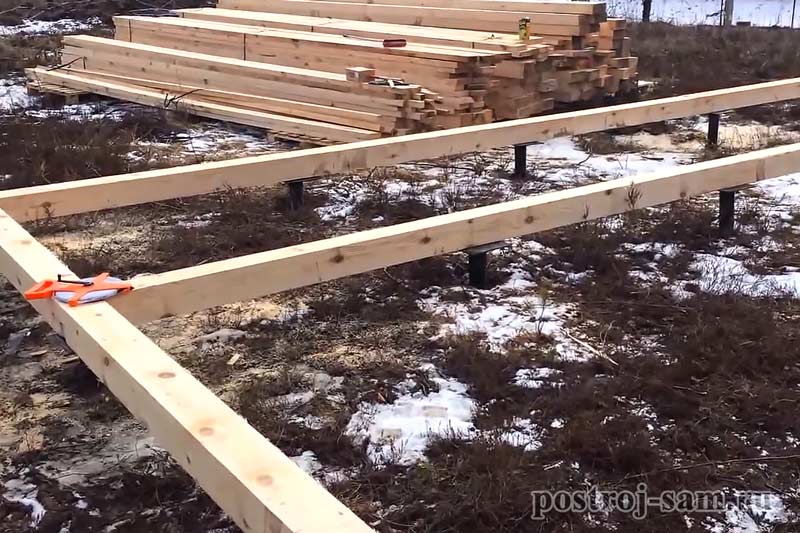

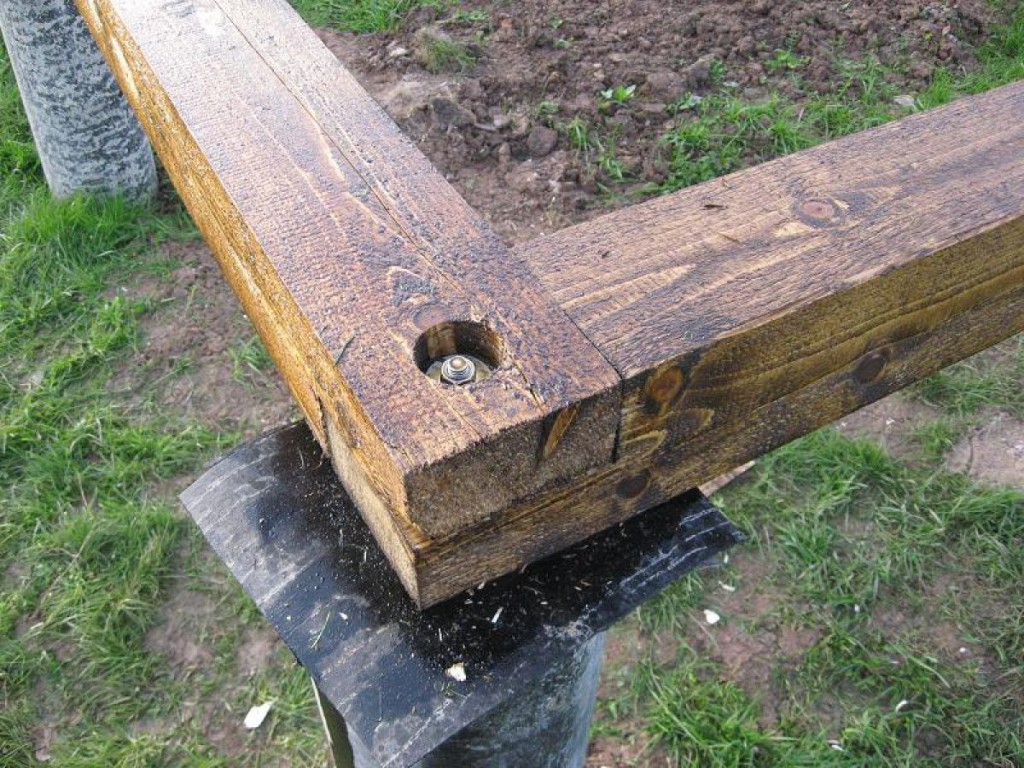

10. Далее монтируется обвязка каркасного дома на столбчатом фундаменте.

Еще одним вариантом является технология фундамента тисэ для каркасного дома. Она заключается в бурении скважин, нижняя часть которых имеет уширение. Это позволяет не подвергаться силам морозного пучения. Также такой тип основания нивелирует вибрацию, создаваемую железной или автомобильной дорогой расположенной вблизи здания.

Советы от специалистов

Напоследок предлагаем вам ознакомиться с полезными советами от профессиональных строителей и мастеров-самоучек. Обвязка столбчатого фундамента брусом не менее важная работа, чем закладка самого основания, поэтому прежде чем приниматься за практику лучше изучить всю доступную теорию.

Полезные советы:

1. Все сваи непременно должны быть одинаковой высоты, в чем нужно убедиться перед созданием обвязки. В противном случае у вас не получится состыковать все ее элементы, а если и получится, то стены дома, построенного на кривом фундаменте, будут разной высоты.
2. В процессе фиксации брусьев к сваям необходимо следить за расположением креплений саморезов – оно должно быть строго в центре. От этого зависит не только равномерное распределение нагрузки и прочность, но и целостность деревянного бруса – если сместить крепеж в одну из сторон, древесина может треснуть.
3. Перед покупкой бруса учитывайте, что ширина его должна вдвое превышать ширину сваи или столба фундамента.

Предлагаем ознакомиться с несколькими видео по обвязке фундамента брусом, в которых вы найдете не только наглядное применение технологии, но также находчивые решения матера, позволяющие свести расходы и трудозатраты к минимуму:

На самом деле важно следовать лишь двум правилам – купить качественный брус и строго придерживаться технологии монтажа. Строительство фундамента, даже такого простого, как столбчатый, не терпит спешки, поэтому сперва создайте наиподробнейший проект, а затем поэтапно воплотите его в жизнь. Надеемся, эта статья поможет вам построить качественный и долговечный фундамент с ростверком.

Область применения

Как уже говорилось, столбчатый фундамент называют еще столбовой или на столбах) нормально себя ведет на грунтах с нормальной несущей способностью. На сыпучих песках, торфяниках и других нестабильных основаниях они не применяются. Основные его особенности — невозможно организовать подвал и продуваемый промежуток между уровнем грунта и черновым полом. Их тоже надо иметь в виду при выборе.

Подходят они для следующих случаев:

• под дома из легких материалов — деревянные, каркасные, щитовые;
• под тяжелые стены если требуется закопать фундамент глубже чем на 1,8-2 метра и ленточный становится очень дорогим;
• на сильно пучинистых грунтах — на столбы действует меньшие силы, чем на ленту.

Один из столбчатых фундаментов — вид снизу

В то же время есть ряд ситуаций (кроме слабых грунтов), когда фундаменты на столбах использовать не рекомендуют:

• при большом перепаде высот на участке застройки — более 2 м;
• при сложной геологии с возможным смещением пластов.

В остальных случаях их можно использовать.

Возведение столбчатого деревянного фундамента

Деревянные столбы-стулья необходимо устанавливать:

• во всех углах будущей постройки,
• в местах пересечения стен,
• по периметру здания на расстоянии от 1,5 до 2 метров друг от друга.

Строительство столбчатого фундамента из дерева производится по общепринятым правилам возведения столбчатых фундаментов, которые сводятся к необходимости закрепить опорные столбы в грунте строго в вертикальном положении, с заранее рассчитанным шагом и на определённой глубине. Данный вид фундамента лучше возводить из биологически стойких пород деревьев: сосны, кедра, лиственницы, дуба, которые предварительно необходимо антисептировать.

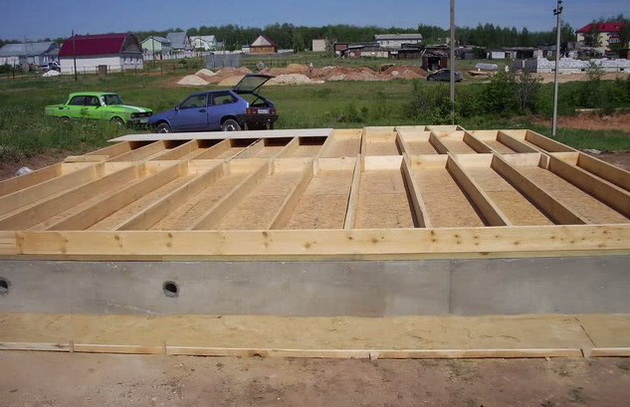

Процесс изготовления нижней обвязки ленточного фундамента

Обустройство обвязки на железобетонной ленте – несложная задача, которую можно выполнить самостоятельно без помощи профессионалов. Перед началом нужно проверить с помощью уровня, чтобы фундамент был ровным. Если перепады составляют более 1 см, их можно замазать бетонным раствором, который потом оставляют сохнуть сутки. При использовании досок в таком случае лучше монтировать два слоя вместо одного. Слабовыраженные неровности удаляются устройством для шлифования, оснащенным диском, предназначенным для бетонных поверхностей.

Пошаговая последовательность работ:

1. В участки стыковки фундамента с обвязкой монтируются анкеры либо пробки из дерева. Если укладывается 2 ряда досок, крепежные элементы должны быть крупнее.
2. На основание укладывают и закрепляют 2 слоя рубероида или иного гидроизоляционного материала, выпускаемого в рулонах.
3. Примеривают доски к фундаменту и просверливают в них отверстия под крепежные детали. Затем начинают закреплять элементы обвязки на основании.
4. Прочность угловых участков усиливается добавочными крепежными деталями.
5. Проверяется ровность выкладки по горизонтали. Если имеются перепады, их выправляют клиньями и подкладками.

При использовании двух слоев досок сначала соединяют верхнюю с нижележащей посредством гвоздей, а потом при необходимости производят выравнивание лиственничными клиньями. Для предотвращения разрушения последних крупные щели заделываются раствором из цемента и песка. Расстояние между отверстиями досок не должно превышать 1,8 м. Каждый из элементов закрепляют минимум парой анкеров.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

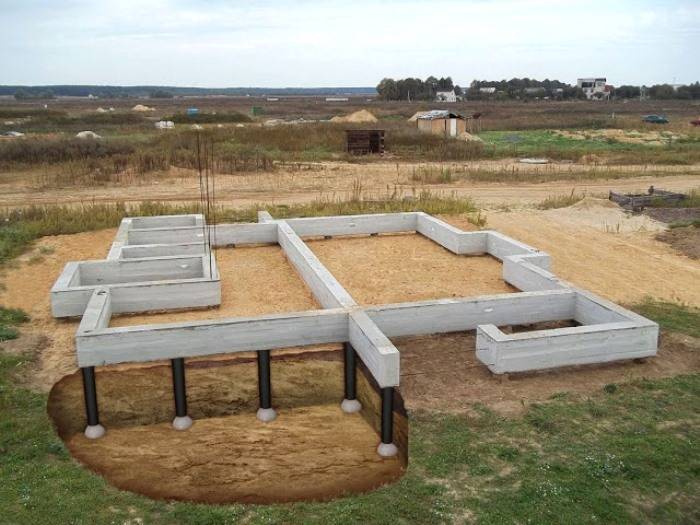

Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Залитого в асбестоцементную трубу железобетона;

ФБС (изготовленных на заводе ж/б блоков для фундаментов);

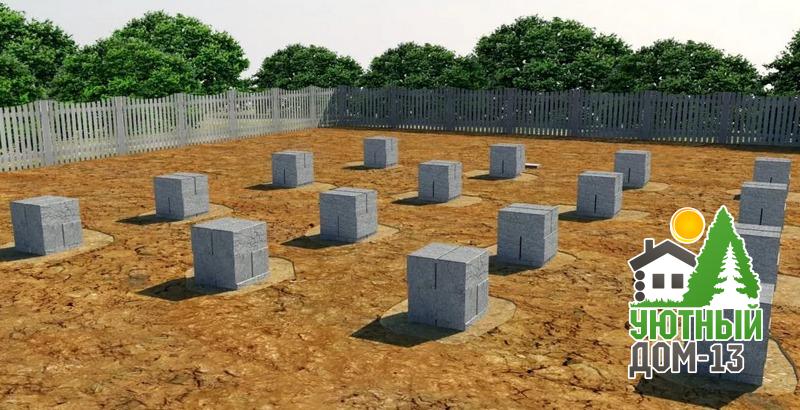

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

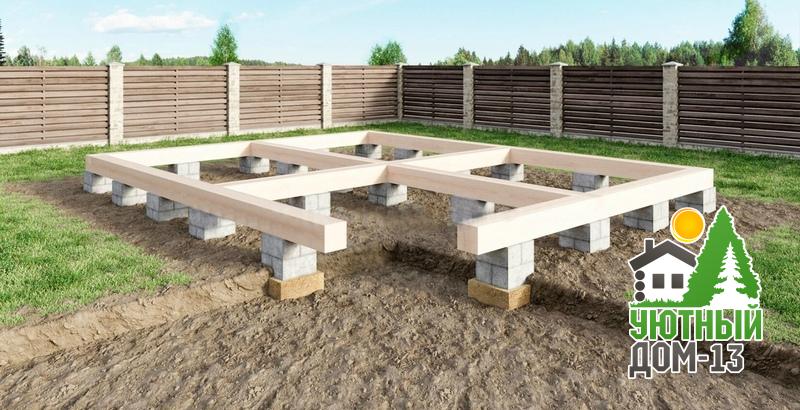

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

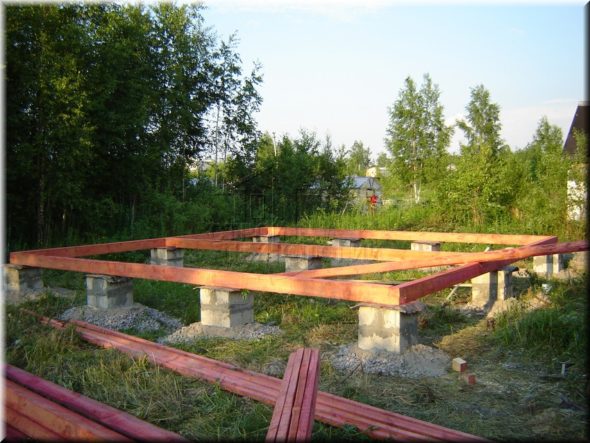

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

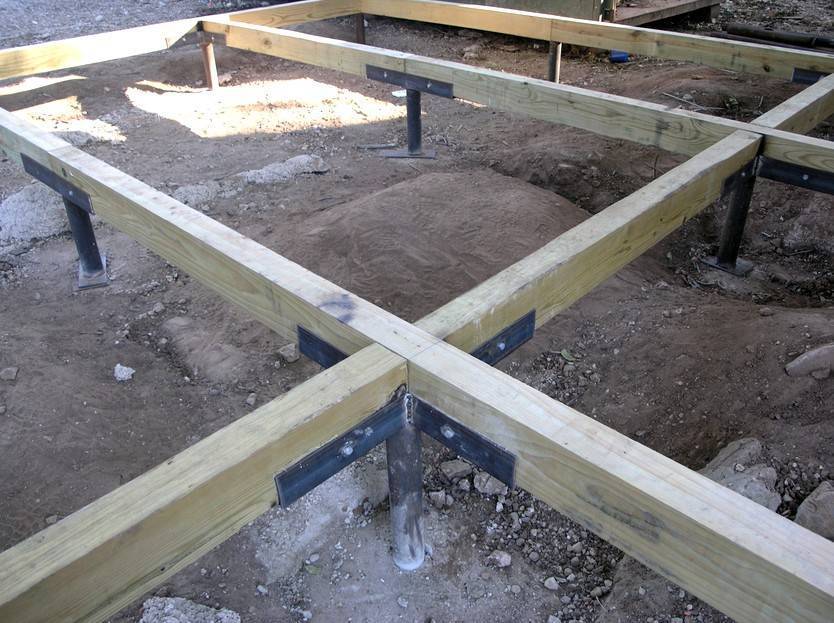

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

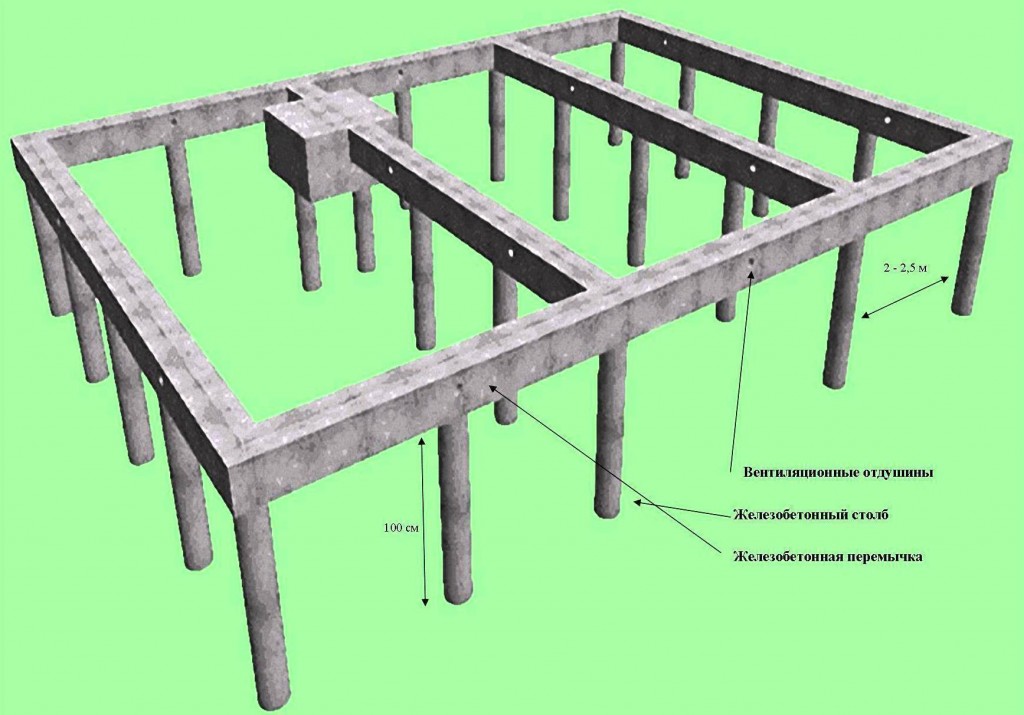

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

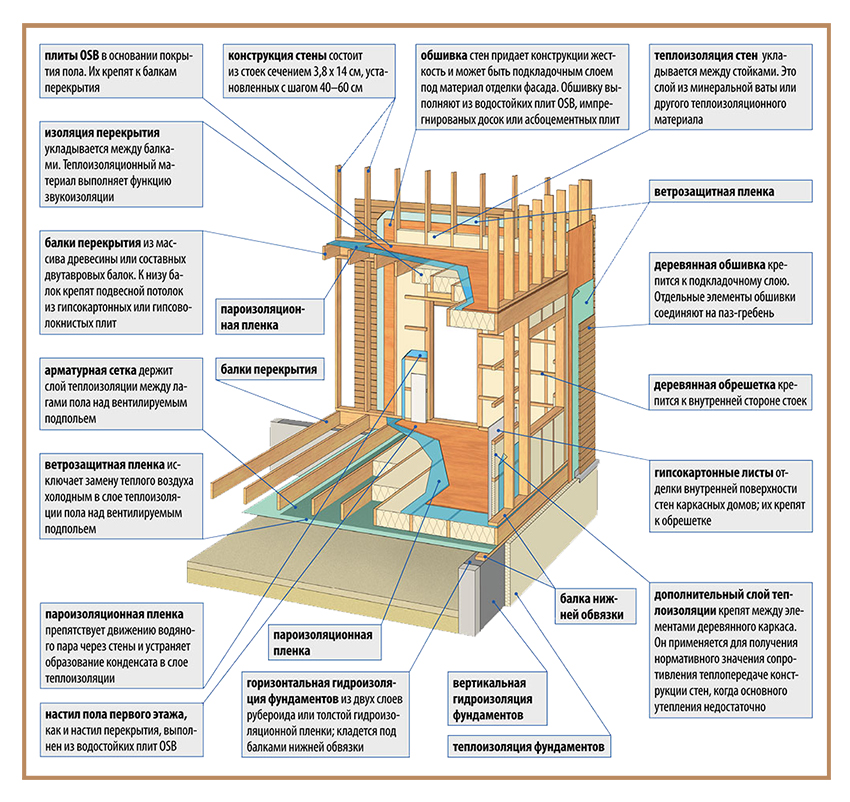

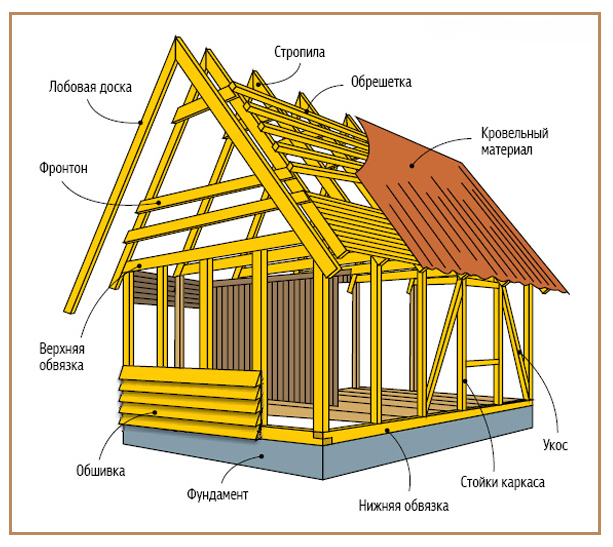

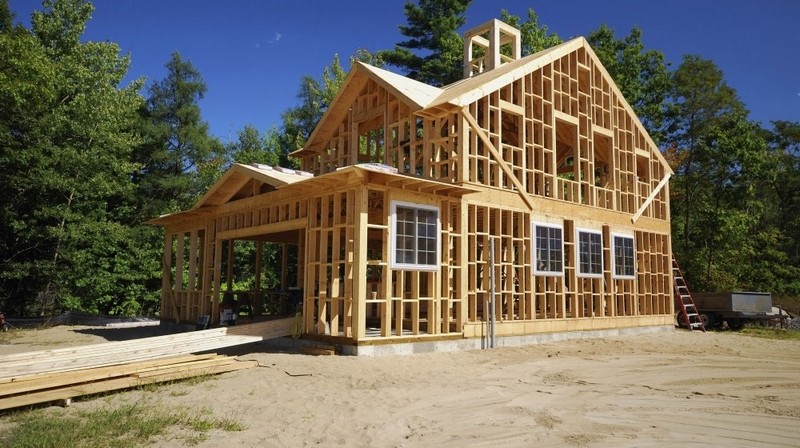

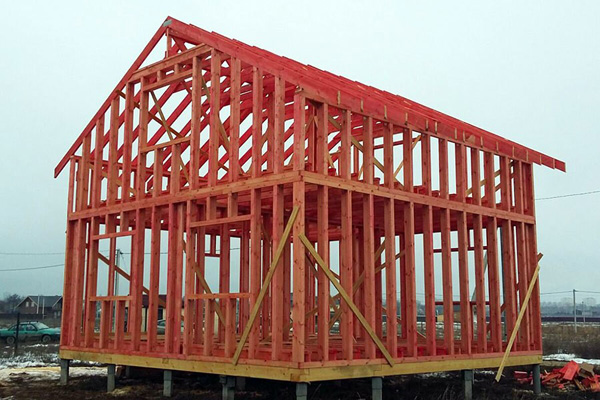

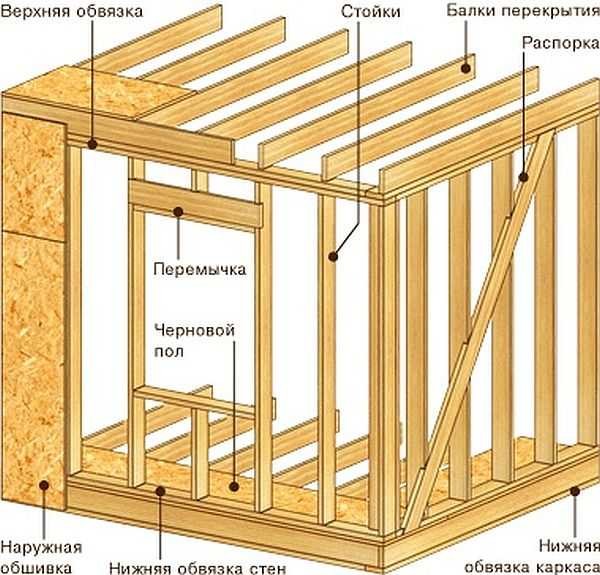

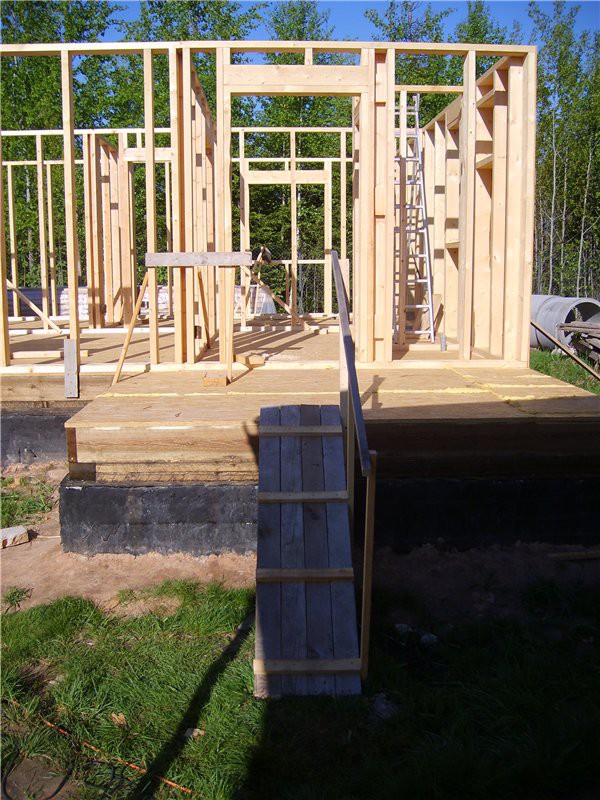

Каркасные стены

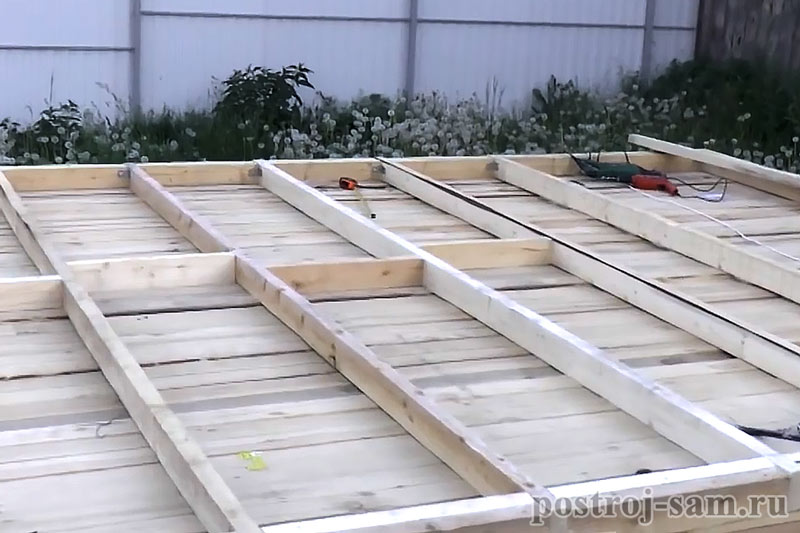

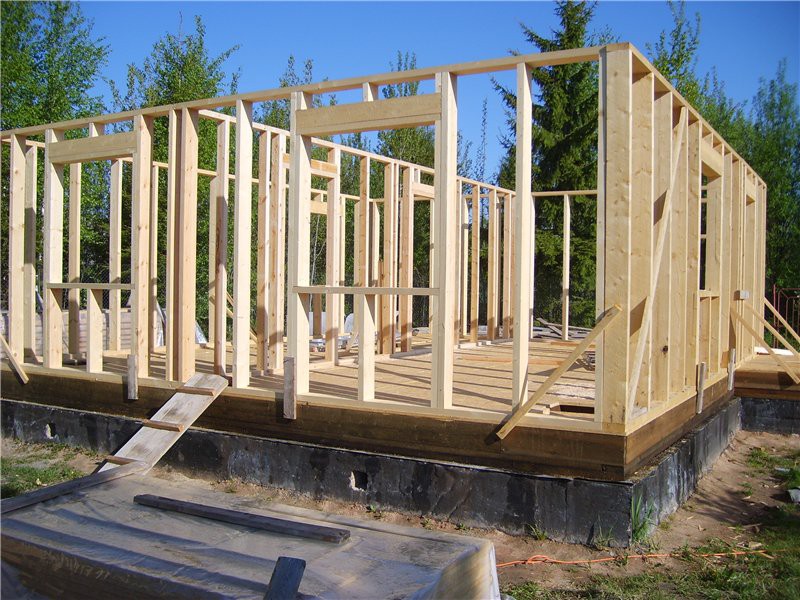

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

1. Разметка фундамента. После приготовления всех необходимых  материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент.

   Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.

   Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.

2. Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги.

   Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.

3. Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
4. Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
5. Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

Готовый раствор заливают внутрь опалубки, там его разравнивают. Поскольку количество смеси значительное, делают несколько заходов с разрывами между ними максимум в сутки. Требуется постоянно контролировать, как себя ведет неостывший монолит.

В качестве уплотнителя массы применяют вибратор. С его помощью удаляют пузырьки воздуха, предотвращая появления пор в монолите. Когда фундамент схватывается, его накрывают пленкой либо иным водонепроницаемым материалом, чтобы предотвратить развитие трещин.

Застывает смесь примерно двое суток, а вот окончательную прочность фундамент сможет набрать лишь через месяц.

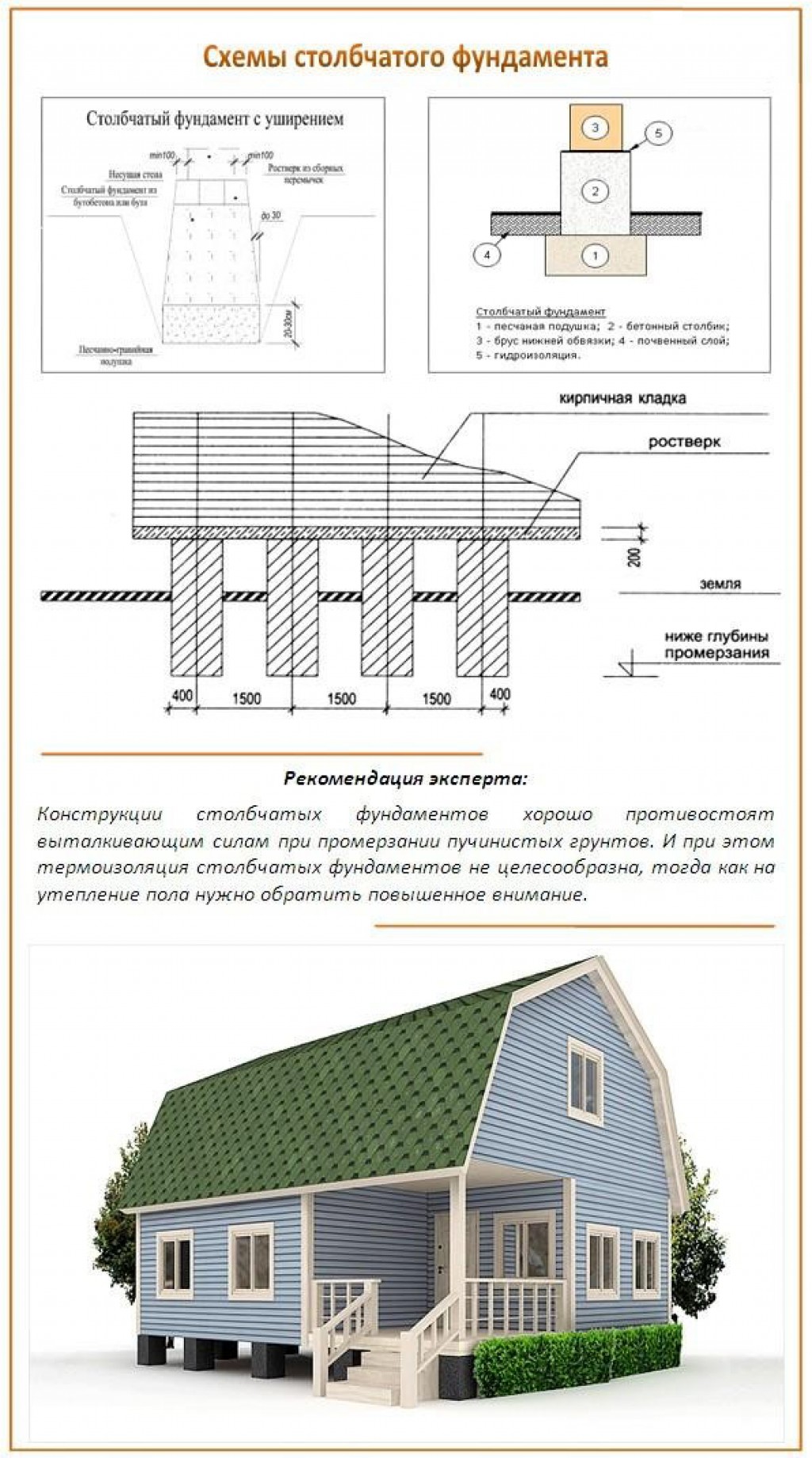

Столбчатый фундамент

Выглядит это обычно так: Сверху часто ставится деревянный ростверк.

Плюсы: Очень дешевый фундамент Очень легкий в исполнении Можно делать без помощников

Минусы: Ненадежный, исполняется только на хороших грунтах (иначе домик может развалиться).

Ну вот, это примерная картина на рынке фундаментов для каркасного дома. Выбирайте на свой вкус и цвет (а лучше под свой грунт и дом).

Если у кого-то есть собственный опыт, было бы интересно узнать о нем, пишите в комментариях, какой фундамент выбрали для своего каркасного дома и почему. Или же собираетесь выбрать для будущего строительства.

Напоминаю, что вы можете обратиться ко мне за подбором бригады в вашем регионе. У меня накопилось большое количество контактов хороших строителей, которые строят правильные дома.

Как сделать

Итак, все расчеты выполнены, материалы подготовлены. Теперь можно переходить к непосредственному возведению столбчатой конструкции. Делать это не сложно и недолго. Кроме этого, такой вариант отлично подойдет тем людям, которые не имеют особого опыта в сфере строительства.

Подготовка участка

Перед тем как возвести основание, необходимо тщательно подготовить сам участок. Для этого придется воспользоваться следующим планом:

1. Удалить с участка весь мусор и верхний слой земли. При выполнении второго пункта необходимо удалять слой грунта на глубину 18-20 см.
2. Выровнять поверхность.
3. Осуществить разметку участка согласно плану. Для этих целей подготовить деревянные колышки, вбить их в почву по углам будущего дома. Через них натянуть шнур и выполнить замеры точности разметки согласно проекту.
4. Разметить те места, где нужно будет выкопать ямы для столиков. Углубления должны находиться под каждым углом будущего строения, а также в тех местах, где перегородки и стенки пересекаются. Между каждым столбом должна быть дистанция не более 1,8 м.
5. При помощи специального бура выкопать углубления.

На видео – как сделать столбчатый фундамент для каркасного дома:

Подошва фундамента

Если возведение фундамента будет происходить на песчано-гравийной почве, то дно под каждым основанием выровнять и засыпать его подушкой из мелкого щебня. Далее произвести плотную утрамбовку. Залить все жидким цементом. Толщина готовой подбетонки составит 20 см. Для строительства каркасного дома этих мероприятий достаточно. Установка опалубки ведется еще до того, как подбетонка полностью высохнет. Этот момент крайне важно не упустить.

На глинистых почвах необходимо подготовить подушку из гравия или песка. При этом она должна быть шире тела основания на 40 см. После выкладки материала его поливают водой и трамбуют. Толщина подушки будет составлять 25 см. Монтаж блоков ведется сразу на подушку. Для каркасного дома не требуется производить армирование основания. А вот как выглядит свайно винтовой фундамент, и как его можно сделать своими руками, поможет понять данная статья.

На видео – подошва столбчатого фундамента:

Опалубка

Для снижения себестоимости и ускорения работы необходимо воспользоваться инвентарной, готовой щитовой опалубкой. Благодаря ее сборным щитам удается менять габариты конструкций и градус углов. Кроме досок в роли опалубки может выступать влагостойкая фанера, железо и пластик. Доски должны быть узкими, чтобы они не давали трещин и сырыми. Так что перед установкой их смочить водой.

Опалубка столбчатого фундамента

Если грунт плотный и сухой, а стены углубления не обсыпаются, то про опалубку можно позабыть. По периметр углубления укладывают рубероид, чтобы вода из раствора не просачивалась в грунт. Далее рубероид убирать не стоит, так как он будет выступать в роли гидроизоляции для опор. Асбестовые трубы, монтированные вместо опалубки, также оставить в земле. А вот каков необходим расход битумной мастики для гидроизоляции фундамента, и как её стоит использовать, поможет понять данная статья.

Также существует более простой и бюджетный вариант возведения опалубки. Используя рубероид, сформировать из него трубу размером, который равен размеру столбам, обозначенным в проекте. Чтобы предотвратить разворачивание рубероида, необходимо его обмотать скотчем по окружности с наружной стороны.

Установка рубероидной плиты ведется вертикально на подушку. Чтобы она не двигалась, ее стоит зафиксировать сбитыми деревянными планками.

Армирование и заливка бетона

Армирование заливного основания осуществляется каркасом. Его выполняют из 4 стальных стерней, размер которых 10-12 мм. Их перехватывать через каждые 25 см проволочными хомутами. Это позволит предотвратить расхождение арматуры по сторонам. Заменить прутья арматуры можно трубой, которая установлена по центру.

Армирование и заливка бетона

Дно опалубку залить раствором. Его толщина составляет 14-20 см. Пока еще раствор не засох, в него установить сердечник из трубы по центру. Установка каркаса ведется так, чтобы между стержнями арматуры была соблюдена дистанция в 2 см от стенок.

Для заливки использовать смесь М200. В нее входит песок, гравий 3-х различных фракций и вода. Уклада смеси ведется послойно по 30 см. затем трамбуется. Когда заливка была окончена, то нужно сверить монтажный горизонт. Если верхние обрезы столбов не одинаковой высоты, то предстоит уравновесить высоту при помощи ростверка. Для этого задействуют 1 часть цемента и 2 части песка. Опалубка остается нетронутой на протяжении 7 дней. Также будет интересно узнать о том, как происходит обвязка каркасного дома на ленточном фундаменте.

Гидроизоляция и ростверк

После снятия опалубки модно переходить к изоляции столбов от влаги. Для этих целей задействуют обмазочные или рулонные материалы. Чаще всего применяют рубероид, стекловолокно, жидкое стекло и смолу. Чтобы засыпать пространств около конструкции, необходимо применять глину. Ее уложит слоем в 30 см, а заем утрамбовать.

Гидроизоляция и ростверк

Ростверк – это перемычка или пояс, который служит соединением для верхних частей столбов. Выполняется он для придания столбам устойчивости и защиты от сдвигов отдельных оснований. Возможно вам также будет интересно узнать о том, как укрепить фундамент деревянного дома.

Забирка

Это разновидность цоколя, которая служит для устранения расстояния между опорами от обвязки до грунта. Благодаря забирке удается защитить строение от проникновения животных, осадков, а еще это возможность для сохранения устойчивой сезонной температуры.

Забирка столбчатого фундамента

При строительстве каркасного дома нередко используется столбчатый фундамент. Это один из самых простых и дешёвых способов получения прочного и надежного основания. И хотя его возведение не такое и сложное, лучше доверить это дело специалистам, если человек и понятие не имеет, как производить расчёты, какие материалы выбирать и как непосредственно выполнить строительные работы. Читайте отдельный материал про свайный фундамент с ростверком.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Заключение

Надежный фундамент из дерева будет служить вам долго, если выполнены основные условия и советы. Даже после загнивания стулья можно заменить бетонными кубами (блоками), которые достаточно нарастить или подставить вовремя. Простое основание подойдет под несложные хозяйственные постройки – хоздворы или бани, небольшие домики.

В то же время свайный фундамент используют и для капитальных коттеджей, скорее тоже деревянных, из оцилиндрованного бруса. Применение столбов сильно зависит от специфических моментов — влажности, типа грунта и глубины пролегания воды. Но если все в порядке, можно смело использовать деревянные фундаменты и наслаждаться отдыхом на природе.
