Обвязка швеллером

Обвязка швеллером.

Недостатком свайного фундамента (СВФ) является отсутствие сплошной опорной поверхности для мелкоформатных стеновых материалов. Если венцы сруба и брус нижней обвязки каркасного или панельного коттеджа можно уложить на оголовки СВС без особых проблем ввиду их значительной длины, кирпичную, блочную кладку без ростверка выполнить невозможно. Поэтому обвязка СВФ фундамента уголком, швеллером или двутавром применяется в случаях:

• в проект одноэтажного здания заложены бетонные, кирпичные стены;
• сруб, «каркасник» возводятся на склоне с перепадом высот больше 0,5 м;
• необходимо построить двух – трехэтажный дом из СИП панелей, сруб или здание по каркасной технологии.

Обвязка металлическим ростверком свайного поля вдвое увеличивает пространственную жесткость конструкции, эксплуатационный ресурс. Технология усиления свайно-винтового фундамента уголком имеет вид:

• монтаж оголовков – пластины либо усиленные косынками модификации, позволяющие расширить опорную плоскость тела сваи;
• наружный контур – уголок укладывается полкой вверх с учетом оси стены, заложенной в проекте;
• внутренний контур – так же полкой вверх, чтобы между двумя уголками помещался стеновой материал (кирпич тычком, брус 15 х 15 см, калиброванное бревно)

При этом используется уголок 7,5 х 7,5 см с 5 мм полками либо 5 х 5 см 5 мм толщины. Сортамент металлопроката должен соответствовать ГОСТ 8509 от 1993 года. Не допускается применение б/у материалов с внутренними напряжениями, способными изменить геометрию пространственной конструкции.

При выборе швеллера существует два метода изготовления ростверка:

• швеллер укладывается непосредственно на тело сваи стенкой вверх, стыкуется на углах под 45 градусов;
• два швеллера, установленных на ребро, свариваются в общую балку, монтируются по головкам.

Сечение металлопроката зависит от диаметра свай, стенового материала. Например, для тяжелых стен из пеноблоков необходим швеллер 24П – 30П (25 см кладка), на 108 мм сваи без подрезки надевается швеллер 14П.

Самым мощным является ростверк из двутавровой балки. Однако они значительно утяжеляют конструкцию и обходятся дорого. Например, для бруса 15 х 15 см (сруб) потребуется 36 или 40 двутавр, шестиметровая балка из которого стоит больше 30 тысяч рублей.

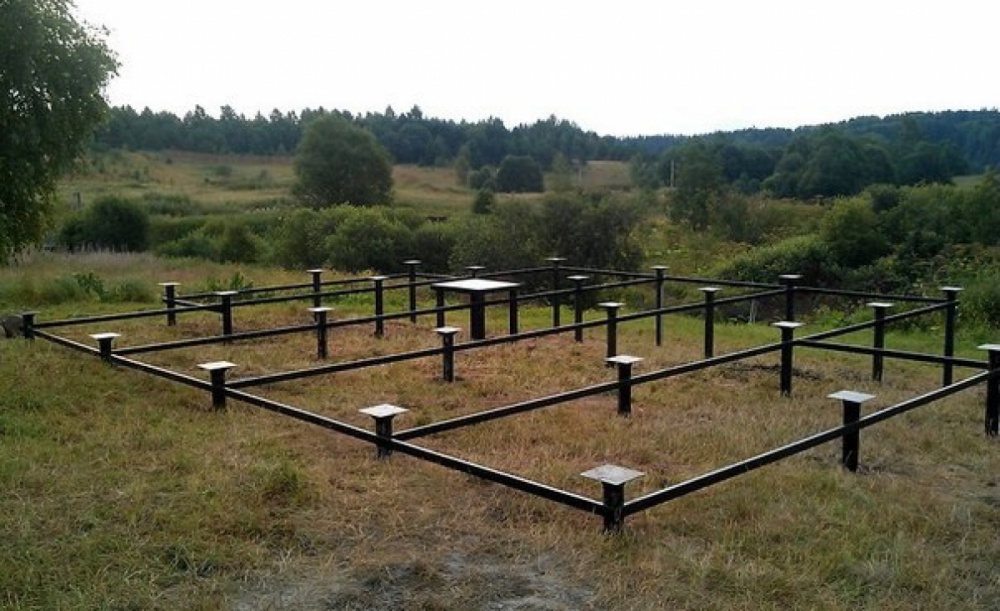

При значительных габаритах свайного поля обычно требуется наращивание металлопроката по длине. Стыки должны быть расположены на сваях либо оголовках, запрещена стыковка в воздухе. Если висячий ростверк приподнят над землей больше 0,8 м, помимо верхнего ростверка дополнительно используется нижняя обвязка (0,3 – 0,5 м от земли) профильной трубой (стенка от 3 мм). Элементы, придающие конструкции жесткость, могут монтироваться между СВС, крепиться по наружному периметру. Сварочное соединение в любом случае обеспечивает одинаковую прочность конструкции.

Основные типы обвязки

Существует четыре основных вида обвязки свайного фундамента:

• Обвязка брусом;
• Обвязка швеллером;
• Обвязка двутавровой балкой;
• И обвязка монолитной железобетонной лентой.

Обвязка может быть высокой (приподнятый на 15 сантиметров над землей, данный вид ростверков используется на пучинистых почвах), повышенный — лежащий на грунте, и заглубленный — утопленный в почву так, чтобы верхний контур ленты находился на одном уровне с грунтом (встречается крайне редко).

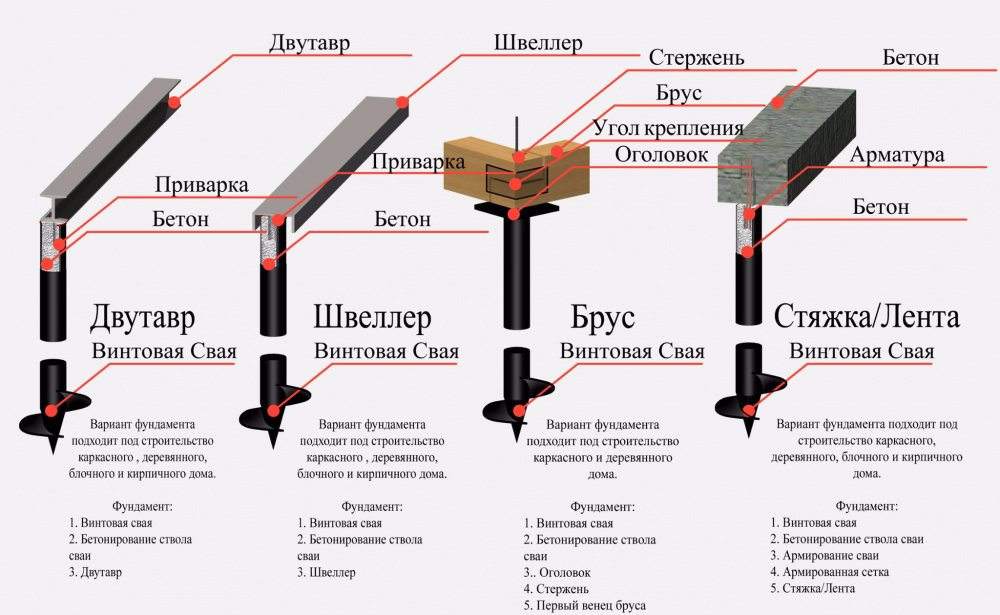

Рис 1.3: Виды обвязки свайного фундамента

Совет эксперта! Дабы компенсировать растягивающие нагрузки, имеющиеся в промежутках промеж свай, требуется позаботиться об армировании ростверка.

Разберем каждый тип обвязки детальнее.

Виды перевязки

Обвязку делают на высоте до 30 см от земли В настоящее время известны несколько типов, таких как:

• деревянным брусом;
• металлическим швеллером;
• двутавром или балкой;
• железобетоном.

Соединение столбов лентой может быть исполнено, как над землей (от 15 до 30 см над уровнем почвы; применяются на пучинистых грунтах), лежащий на почве, так и в погруженный в грунт (в настоящее время почти не применяют данный тип).

Обвязка свайного фундамента брусом

Деревянная обвязка подойдет для конструкций средней тяжести При строительстве своими руками малоэтажного дома, хозяйственной постройки, бани из строительных материалов средней тяжести (каркасных или щитовых) отличным решением станет обвязка деревянным брусом.

Ростверк ложится на столбы или сваи сверху, применяют самый распространённый размер заготовки из бруса размером 150х150 или 200х200, так как стоимость таких пород в несколько раз дешевле лиственных, причем прочностные показатели и срок эксплуатации изделий из разных пород абсолютно идентичные.

Обработка антисептиком защитит древесину от преждевременного разрушения

Перед установкой поверхность деревянного изделия следует обработать антисептиком для предотвращения гниения заготовки, а затем покрыть гидроизоляцией (чаще других применяют битумные смеси). Обвязка фундамента брусом должна быть исполнена в правильной последовательности:

• после закручивания свай их необходимо выставить по одному уровню;
• на каждый столб монтируют оголовок;
• следует выполнить гидроизоляцию узлов из бруса;
• бруски между собой соединяют пазами;
• дерево устанавливается по периметру всего фундамента на оголовки столбов таким образом, чтобы бруски скреплялись в местах оголовок;
• следует проверить правильность углов и уровень ростверка из бруса;
• крепление бруса к винтовым сваям осуществляется специальными саморезами.

Обвязка столбчатого фундамента брусом обладает меньшим запасом прочности, чем железобетонные или металлические ростверки, но для возведения легких сооружений этого показателя будет достаточно.

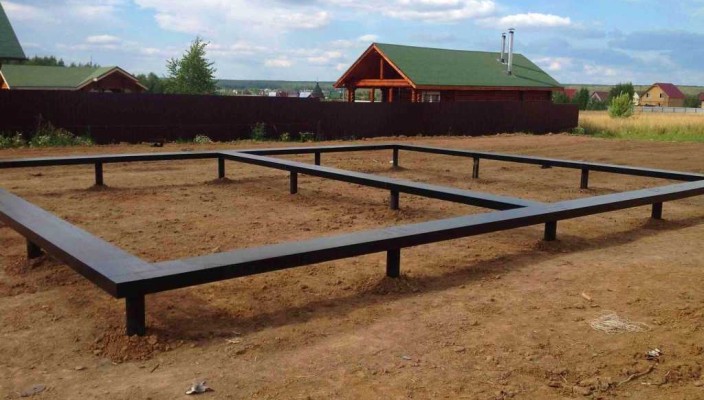

Обвязка винтовых свай швеллером

Данный тип перевязки имеет увеличенную несущую способность, чем деревянные бруски, изделия из металла используют как для возведения жилых деревянных построек, так и зданий из пено- и шлакоблоков, а также из газосиликатного кирпича.

Чаще других ростверком служит двутавровая планка или швеллер. Точный подбор определенного размера профильной трубы зависит от расчетных показателей самого основания. Перемычка из двутавровой балки отлично справляется с сжимающими нагрузками, обеспечивает большую жесткость скрепления столбов, поэтому ее целесообразнее применять, чем другие виды перемычек.

Под основные стены выбирайте швеллер с сечением №30

Когда столбы обвязывают двутавром, планку одного и того же сечения следует прокладывать по всей длине основания, стандартно используют изделия сечения № 20. Швеллер принято прокладывать под основные стены сечением № 30, под другие — № 20.

Технология установки железной перемычки:

• столбы следует выравнивать по высоте;
• верхний слой металлической заготовки необходимо покрыть составом с антикоррозийными свойствами;
• железные изделия монтируют на столбы, стыки заготовок следует прокладывать на сваях; при использовании двутавра в качестве обвязочного материала; места стыков в углах необходимо отрезать под углом 90 градусов;
• в местах угловых соединений швеллер необходимо обрезать таким образом, чтобы при стыковке получился угол 90 градусов;
• балки необходимо закрепить при помощи сварки к столбам, стыки также следует заварить.

Железная перевязка фундамента не требует предварительной установки оголовок на столбы, обвязка скрепляется со сваями посредством сварного соединения.

Железобетонное перекрытие

Ленточная обвязка из бетона обойдется на 30-35 % дешевле, чем ростверк такого же фундамента из швеллера или двутавра, причем по прочности и надежности он будет превосходить железные заготовки.

Главным минусом можно считать сложность возведения лент перекрытия и длительность процесса устройства. Ведь начать возводить стены своими руками возможно не раньше, чем через 30 дней с момента заливки ростверка.

Перекрытие из железобетона следует возводить по правилам:

• сваи следует выставить по одному уровню;
• необходимо возвести деревянный короб для бетона, чтобы раствор не убегал, внутреннюю часть опалубки требуется проложить пергаментной бумагой;
• каркас ростверка следует возвести из рифленой арматурной проволоки сечением 10-12 мм; основные горизонтальные прутья необходимо скрепить соединительными перегородками (вертикальными и продольными); элементы скелета требуется перевязывать специальной проволокой;
• арматурный каркас помещается в короб таким образом, чтобы отступ от всех краев опалубки был 6-7 см;
• железный скелет ростверка крепится с арматурой свай при помощи сварного соединения;
• следует применять для заливки бетонный раствор класса М-300;
• опалубка разбирается только после полного схватывания бетона не раньше, чем через 30 дней с момента заливки. Подробнее о монтаже железобетонного ростверка на винтовые сваи смотрите в этом видео:

Железобетонный ростверк может монтироваться как на забивных столбах, так и на буронабивных и винтовых сваях. При возведении монолитной перемычки внутреннюю часть столбов необходимо залить раствором и поместить внутрь каждой опоры арматуру, которая будет свариваться в единый каркас с проволокой монолитного ростверка.

Обвязка брусом

Обвязка брусом.

В нормальных условиях (прямой участок, высота оголовков в пределах 1 м) для свайного фундамента сруба, каркасного, панельного дома дополнительный ростверк не требуется. Им по умолчанию становится нижний венец, нижняя обвязка конструкции стен, соответственно. Однако при этом необходимо выполнить условия:

• жесткая связь между брусом и оголовком;
• стыковка стеновых материалов на площадках оголовков.

Поэтому, вместо саморезов, вкручиваемых в пиломатериал снизу через отверстия в пластине оголовка, стоит предпочесть надевание бруса на шпильки, приваренные к этому элементу сваи. Для этого на каждый оголовок приваривается шпилька, в брусе по месту высверливаются отверстия, сверху он притягивается к пластине гайкой через широкую шайбу.

После чего, лишняя резьба срезается УШМ. Чтобы гайки не торчали над нижним венцом, мешая укладке следующего ряда, на верхней грани бруса изготавливается потайное отверстие, в которое и утапливается крепежный элемент. Стыковка металлическим уголком запрещена, используется врубка элементов ростверка друг в друга в полдерева (на углах и в местах сопряжений внутренних стен с наружными).

В сложных эксплуатационных условиях обвязки брусом для здания недостаточно. Например, если дом стоит на склоне, деревянный ростверк в сочетании с балками пола нижнего этажа создают достаточно жесткую горизонтальную плиту. Однако боковой ветер стремится выдернуть сваи именно с этой стороны, что приводит к снижению несущей способности свайного поля.

Необходимо тщательно отобрать качественный брус для обвязки.

1. Долговечность.
2. Высокая продолжительность эксплуатации.
3. Сравнительно низкая влагопроницаемость.
4. Более низкая цена по сравнению с лиственными деревьями.

Брус для обвязочных операций выбирается с сечением 0,15х0,15 м. Во время покупки этого материала надо его тщательно осмотреть — не должно быть никаких трещин.

Перед началом работы брусья надо обработать антисептиком: это предотвратит проникновение в дерево грибка и остановит процессы гниения. Затем их обрабатывают антипиреном для повышения огнестойкости и снижения коэффициента возгорания. Это нужно сделать обязательно, если брусья сделаны из сосны, так как внутри ее древесины много горючей смолы.

Чтобы не ошибиться при расчетах нужного количества материалов, желательно добавить еще 10-15%.

Если используется клеевой брус (его производят склейкой нескольких, хорошо просушенных досок), то применение антипирена только улучшает свойства материала. Такие брусья имеют более точные габариты. Пазы и выступы, которые на них имеются, позволяют более прочно укрепить их при строительстве. Влагозащита у таких элементов хорошая, обрабатывать антисептиком не надо, но зато цена такого бруса выше. Клеевой материал не гниет и чуть меньше весит.

Чтобы облегчить монтаж, применяют предварительную раскладку бруса по периметру всей конструкции. Это дает возможность соблюсти все проектные параметры обвязки фундамента брусом. Уложенные балки должны иметь прямой угол стыковки друг с другом. Для проверки перпендикулярности промеряют диагонали угловых участков – они должны быть идентичными.

Порядок монтажа бруса:

1. Местом начала установки выбираются крепежные узлы на участках, где балки пересекаются друг с другом.
2. Стыковка бруса обычно производится «в полкорпуса». Реже может использоваться боле надежное соединение «в лапу». Чтобы обеспечить плотность прилегания бруса, его торцы необходимо отрезать максимально ровно. Соединительные участки дополнительно промазывают столярным клеем.
3. Крепление бруса к подошве оголовков осуществляется саморезами с шестигранной головкой, что дает возможность вкручивать их снизу. Процедура вкручивания облегчается предварительным просверливанием в точках крепления отверстий маленького диаметра. Для затяжки саморезов используется торцевой ключ.
4. Балку внутри периметра ростверка также врезают «в полкорпуса». Перед этим брус на соединительных участках оснащается канавками.

Срезы брусьев должны хорошо прилегать. Прикрепляют крепежными деталями. Это может быть металлическая пластина, хомут, уголок, скоба, болт, саморез.

Чтобы не сомневаться потом, на сколько прочен ростверк, крепительные работы надо выполнять, используя разные монтажные технологии одновременно.

Монтаж ростверка надо начинать установкой оголовков на сваи. В их качестве можно использовать металлическую пластину, но в большинстве случаев, для брусьев берут П-образный фланец.

Заготовку делают заранее. Для этого на торце делают запил, который будет соответствовать соединению, а также пазы. Делается обвязка с угловых частей сооружения. Два первых бруса стыкуются под углом 90 градусов. То же самое делают с остальными углами. Потом продолжают работы вдоль стен. Все стыки крепят пластиной и джутом, чтобы не образовывались мосты холода.

Конечно же, лучше сделать двойную обвязку, для надежности и уверенности.

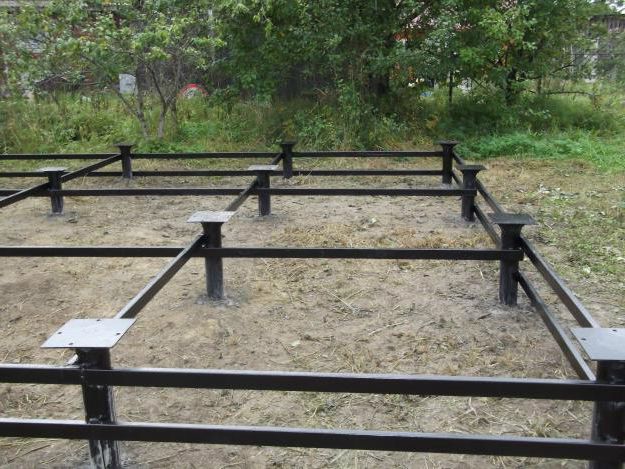

Методы обвязки свайных фундаментов брусом, профтрубой и уголком

Виды обвязки свайных оснований

Свайные фундаменты пользуются популярностью в промышленном и частном строительстве, когда уклон на строительной площадке достаточно большой или на местности имеется большая глубина залегания прочных пород.

В таких грунтах нецелесообразно копать глубокие траншеи, так как возможен сдвиг почвы или затопление дна траншей грунтовыми водами. В свою очередь, свайные конструкции подойдут идеально, учитывая их особенности, конструктивные характеристики и небольшую стоимость в целом.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Для работы со швеллером, применяется П-образный профиль с сечением 30-40 мм. Оголовки при таких работах на сваи не устанавливаются, а стальной элемент просто приваривается к опоре.

Технология обвязки включает следующие шаги:

• после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
• после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
• все элементы из металла обрабатываются антикоррозийными составами в два слоя;
• профили монтируются на столбы и обрезаются на стыках под прямым углом;
• ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

• долговечность;
• устойчивость к перепадам температур и влажности;
• способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

• ввинчивание в грунт лопастных труб на одном уровне;
• создание опалубки из досок;
• установка деревянной кладки на свайные конструкции;
• создание двухконтурного каркаса при помощи канатов и проволоки;
• скрепление арматуры горизонтальными перемычками;
• помещение каркаса в опалубку;
• приваривание лопастных труб к раме;
• заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Железобетонная обвязка винтовых свай

Железобетонной обвязкой пользуются в ситуациях, когда требуется сэкономить финансовые расходы на строительство здания или сооружения. Это связано с тем, что железобетонная рама стоит сейчас значительно дешевле, чем аналогичная конструкция, изготовленная из металлических балок или уголков. При этом не стоит забывать, что процесс укрепления свай при помощи железобетонной рамы занимает значительно больше времени. Он может занять от одного до двух месяцев. Ключевые этапы создания железобетонной рамы для укрепления основания дома:

• сначала проводится ввинчивание в грунт лопастных труб;
• затем из досок создается опалубочная система;
• на свайные элементы устанавливается деревянная кладка;
• создается двухконтурный каркас для дополнительного армирования;
• арматура закрепляется горизонтальными перемычками;
• каркас помещается в подготовленную опалубку;
• лопастные трубы надежно привариваются к раме;
• опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

• устойчивость к перепадам температур и влажности;
• способность выдерживать серьезные нагрузки;
• долговечность всей конструкции, держащейся на сваях.

Монтаж обвязки

Обвязочный материал подготовлен заранее, можно приступать к укладке бруса. Начинать следует с угла, от которого потом будет идти привязка. Угол между брусьями выставляется с помощью угольника и закрепляется брус саморезами либо болтами. Крепление болтами надежнее, но требуется дополнительное время на сверление бруса. При таком способе надо использовать кузовные (широкие) шайбы, а головку болта притопить заподлицо с брусом. Следующим шагом необходимо проверить диагонали, в случае необходимости подогнать и только затем производить окончательный монтаж. С внутренней стороны углы можно дополнительно укрепить уголком из оцинкованной стали, прямые стыки соединяются оцинкованными пластинами. Перед тем, как начать обвязывать сваи, необходимо обязательно(!) проложить изоляционный материал, чтобы не было контакта металла с деревом. Наиболее экономным вариантом считается рубероид. Между всеми стыками прокладывается джутовая лента для утепления.

Установка ростверка на хомуты.

Использование хомутов имеет смысл тогда, когда сваи основания не имеют фланцев. В этом случае для сваи выполняется оголовок с горизонтальной площадкой, на которую и укладывается обвязочный брус.

Затем балка накрывается П-образным металлическим хомутом. Его ширина должна совпадать с шириной бруса. Свисающие концы хомута с помощью сварки прикрепляют либо к опоре свайногооснования, либо к закладной шпильке в случае опор из железобетона.

По углам ростверка балки скрепляются меду собой крепежными уголками из металла.

Вид фундамента и технология монтажа

Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.

Свайно-винтовой и столбчатый

Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:

1. Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид;
2. Далее материал для обвязки (брус или доски) раскладываем на места монтажа;
3. Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева;
4. Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям). В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание);
5. Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня.
6. Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов;
7. Монтируем лаги чернового пола.

Ленточный фундамент

Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:

1. Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
2. Подготавливаем гнезда для угловых соединений.
3. С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
4. Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
5. Далее монтируем половые лаги любым удобным способом.

Плитный фундамент

Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:

На плиту укладывается слой гидроизоляции сплошняком.

Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.

• Монтируем черновой пол и создаем надежную площадку для установки стен.
• Делаем разметку и собираем стены.
• Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
• Обязательная гидроизоляция.
• На основе раскладываем брус, в местах соединения углов делаем гнездо.
• Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
• Монтируем лаги.

Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома.

Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.

Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения.

На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.

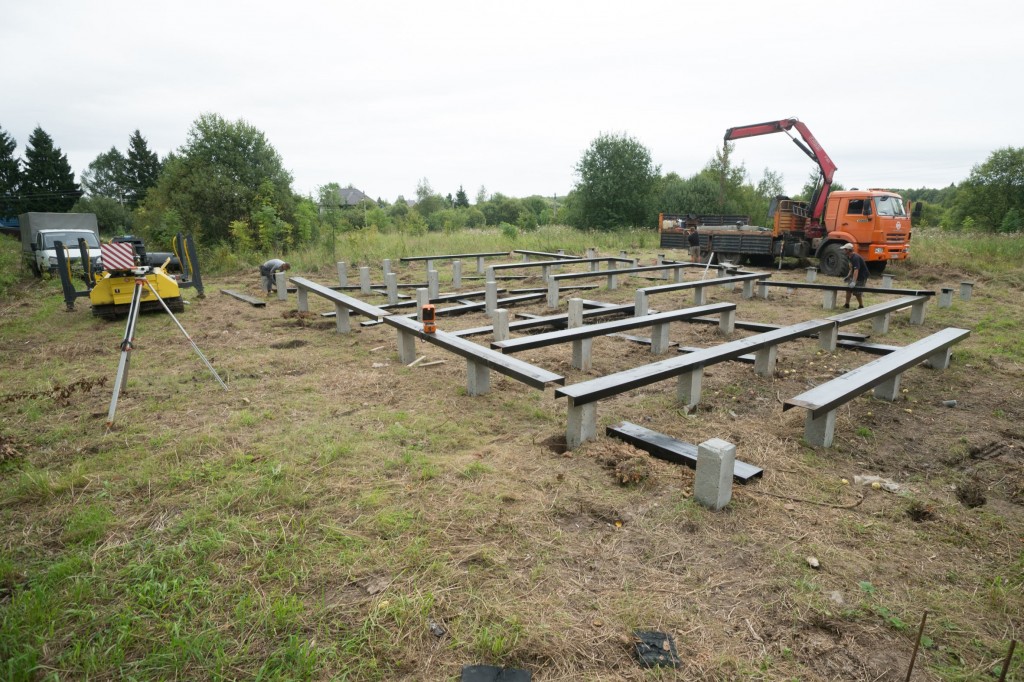

Закажите фундамент на забивных железобетонных сваях с обвязкой швеллером

Обвязка фундамента швеллером — это гарантия надежности и прочности фундамента под любой дом. Фундамент на забивных ж/б сваях является одним из наиболее универсальных и надежных видов фундамента, активно используемых в современном строительстве. Технология обвязки фундамента швеллером делает возможным строительство зданий даже на неустойчивых и подвижных грунтах. ЖБ сваи широко применяются не только на этапе создания непосредственно фундамента, при необходимости возможно укрепление фундамента с помощью забивных свай и обвязки фундамента швеллером. Наша компания готова предоставить услуги по возведению свайных фундаментов с обвязкой швеллером под ключ.

Особенности свайного фундамента

Свайно-винтовые фундаменты очень распространены в малоэтажном строительстве. В особенности это касается сооружения каркасных и брусовых домов, отличающихся небольшим весом.

Объясняется это следующими преимуществами свайных конструкций:

Возможность использования на сложных почвах. Имеются в виду слабый, пучинистый и промерзший грунт. Это же касается неровных участков, когда из-за особенностей рельефа данный тип фундамента оказывается единственно возможным решением.

Длительный срок службы. Соблюдение технологии обустройства, применение качественных материалов и правильная эксплуатация обеспечивает длительный срок службы свайного основания (не менее 100 лет).

Дешевизна. Другие типы фундамента обходятся на порядок дороже.

Простое и быстрое возведение. Для погружения винтовых опор обычно используется специальная техника, что позволяет осуществить эту процедуру за несколько часов. Есть также вариант с ручным вкручиванием, с которым могут справиться 3-4 человека.

Вкручивание винтовых свай при помощи специальных устройств значительно сэкономит время

При закладке фундамент из винтовых свай не потребуются трудоемкие земляные работы. Главное – правильно рассчитать глубину вкручивания и расстояние между опорами.

Определяющими факторами при расчетах выступают массивность будущей постройки и особенности почвы – ее состав, глубина залегания подземных вод и степень промерзания.

Рассматривая возможность использования свайного фундамента, важно учитывать факт отсутствия в конструкции сплошной опорной поверхности. Это вызывает известные трудности при использовании материалов для стен мелкого формата

Сложившуюся проблему решает обвязка винтовых свай, для чего могут использовать несколько технологий. Правильность проведения данной процедуры напрямую влияет на прочностные качества готовой постройки.

От прочности свайного фундамента будет зависеть надежность всей постройки

Обвязка фундамента

В стоимость швеллера за погонный метр включено; доставка, материал (швеллер), монтажные работы ( установка, сварка). Цена дана за обвязку свайного поля швеллером, без устройства сложных металлоконструкций и силовых каркасов.

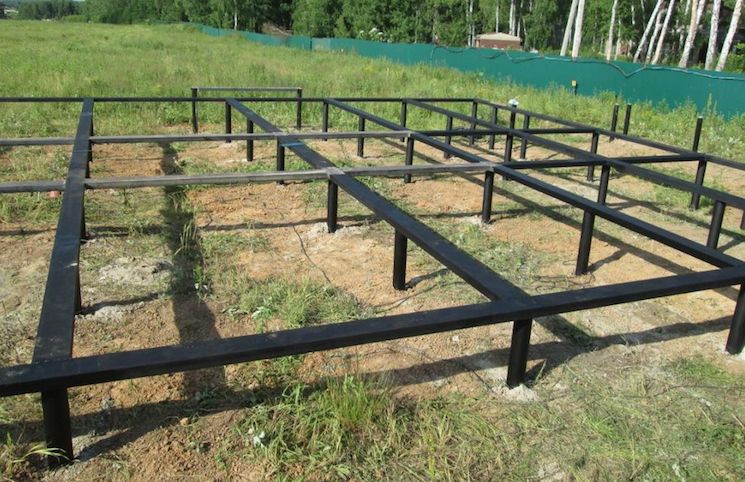

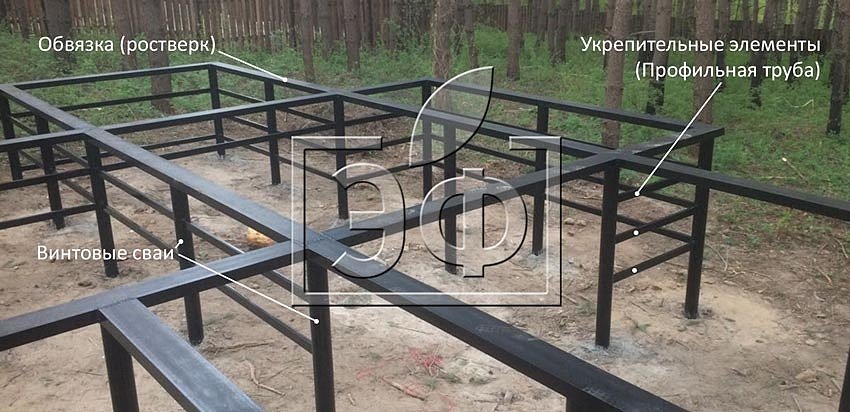

Обвязка винтовых свай производится для соединения свайного поля в одну жесткую конструкцию. Верх оголовков винтовых свай крепится к связующему элементу соединяющими все сваи фундамента в одно целое, что в свою очередь распределяет нагрузку на все сваи равномерно. Обвязка осуществляется брусом, профилированной трубой, уголком, швеллером. Брус крепится к оголовкам свай ( болтами или шпильками ) и является основанием всего строения из древесины, каркасные, бревенчатые, дома сборно-щитовые. На прикрепленном брусе «поднимается» основное строение.

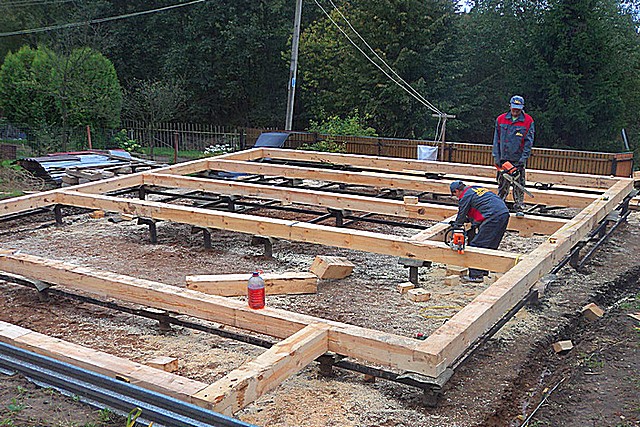

обвязка винтовых свай брусом

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Особенности обвязки

Чтобы понять, подойдет ли для вас такой тип конструкции, необходимо изучить некоторые особенности обвязки. Этот вариант ростверка выбирается инженерами для небольших построек. К примеру, одно- или двухэтажный дом часто стоит именно на таком фундаменте. Главное требование – низкие весовые нагрузки. Фундамент с обвязкой подходит для частного строительства и по причине финансовой выгоды. Также дом с таким основанием возводится значительно быстрее, если сравнивать с другими постройками.

Столбики располагаются друг от друга на определенном расстоянии, а затем заколачиваются или ввинчиваются в землю – это и есть сваи. Без обвязки такая конструкция довольно хлипкая, и в будущем дом обязательно покосится, поэтому ростверк является обязательным элементом. Процесс довольно простой – сваи скрепляются между собой различными материалами, мы разберем брус и швеллер. Принцип у обоих способов примерно одинаковый. После обвязки конструкция становится прочной, частный дом будет стоять на надежном основании, способном выдержать большие нагрузки.

Виды и типы обвязки

Монтаж винтового основания на сваях дает высокий уровень надежности и прочности. Выбор такого типа позволит возводить на нестабильных почвах. Так же стоит отметить, что его можно строить не только для нового здания, но и для укрепления дома. Дополнительные монтажные действия со сваями могут выполняться при ремонтных процессах или реконструкции здания.

Внимание! Для того чтоб сваи не смещались их нужно укрепить брусом или швеллером.

Такой строительный объект не требует обязательного такого устройства. Стоит отметить, что в большинстве случаев к ним приваривают специальные элементы оголовки, которые крепятся сверху конструкции. Если высота винтового свая превышает метр, то обвязка будет необходима. Для проведения работ вам понадобятся такие инструменты, которыми вы сможете выполнить данный процесс:

• Брусом;
• Швеллером;
• Аппарат для сварки;
• Электрическая пила;
• Уровень для строительных работ;
• Специальная проволока.

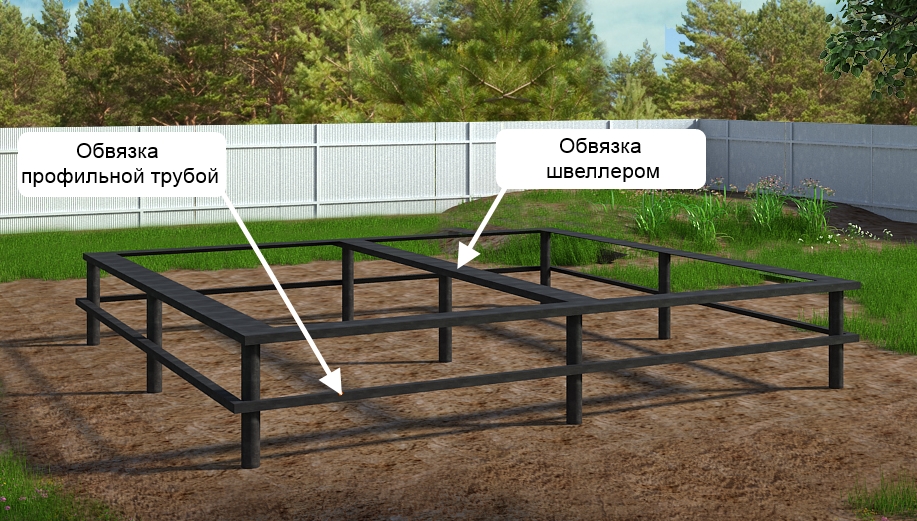

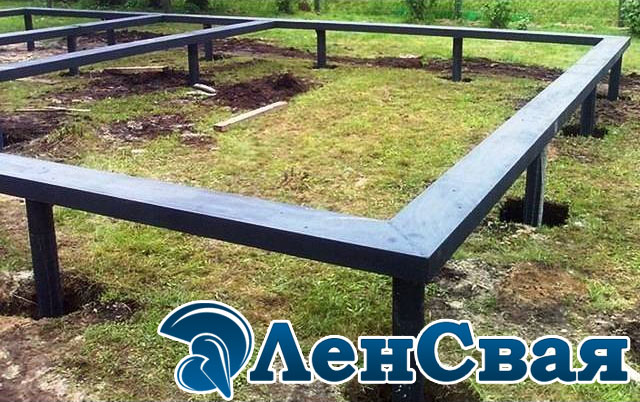

Обвязка швеллером

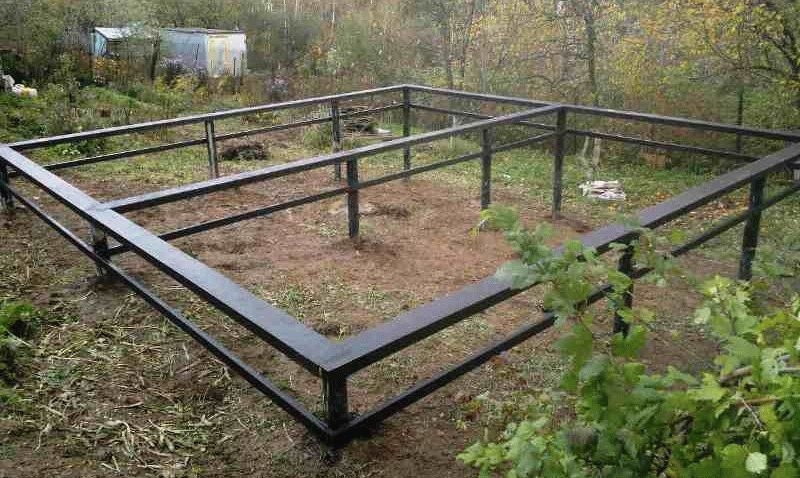

Выполняя соединение опоры швеллером, необходимо правильно стыковать две балки друг с другом. Самый прочный способ для совершения таких стыков считается – накладка. Существует большое количество видео инструкций и специализированной литературы, но они бывают очень сложными или написаны заумным текстом. Именно по этой причине мы опишем вам самый простой способ, которым может выполняться обвязка. Итак, следует выполнять такие последовательные действия:

При соединении опор швеллером надо правильно сделать стыковку двух балок между собой. Самым надежным способом соединения швеллеров является соединение в накладку. Надо сделать укрепление продольными балками, крепятся они на винтовых сваях, которые предварительно выровнены по высоте. В случае длины балки больше 4 метров необходимо выполнять стыковку на промежутках опоры.

Внимание! Данное действие не нарушает прочность конструкции, а наоборот способствует равномерному распределению нагрузки на сваи.

Для увеличения жесткости объекта следует обдать его швеллером из металла. Следует учесть, что при больших габаритах здания выполнить процесс своими руками, при такой ситуации обвязка должна совершаться специальной устройством – краном. Исходя из этого, обязательным требованием есть наличие подъезда для машины специалистов.

Для создания соединений между балками можно использовать не только сварочный аппарат, но и болты. При выполнении процесса тем или иным способом необходимо не забывать об обработке металла антикоррозийными веществами. В этом вам помогут такие средства как антисептик или креозот.

Внимание! В большинстве случаев применяют швеллер с шириной 160 метров. Но если диаметр сваи 10,8 см, то швеллер берут величиной 140 метров.

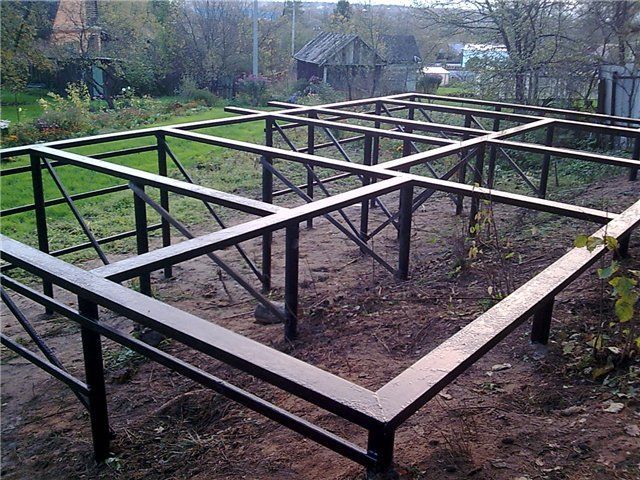

Что представляет собой обвязка свайно-винтового фундамента?

Обвязка необходима для надежного закрепления винтовых свай, установленных в точках разметки.

План разметки свайно-винтового фундамента.

Она позволяет объединить их в одну долговечную жесткую конструкцию, отличающуюся особой устойчивостью. Особенно актуальна обвязка при строительстве на «плывущей» почве – торфяной, болотистой, пучинистой.

Производится эта операция только при условии, что винтовые сваи возвышаются над поверхностью земли не менее чем на 60 см. В остальных случаях необходим монтаж оголовков.

Экономить на обвязке свайно-винтового фундамента не стоит, если вы не планируете капитальный ремонт строения в ближайшее время. Без нее сваи могут легко отклоняться в разные стороны, что становится причиной серьезных дефектов основания: проседания углов, появления наклона пола и т. п.

Выполняют обвязку только после окончания монтажа свайного поля. Винтовые сваи следует предварительно обрезать и забетонировать их внутренние пустоты. В процессе обвязки все элементы фундамента покрывают антикоррозийными составами.

Сваи объединяют между собой с помощью строительных материалов, имеющих большой коэффициент прочности.
