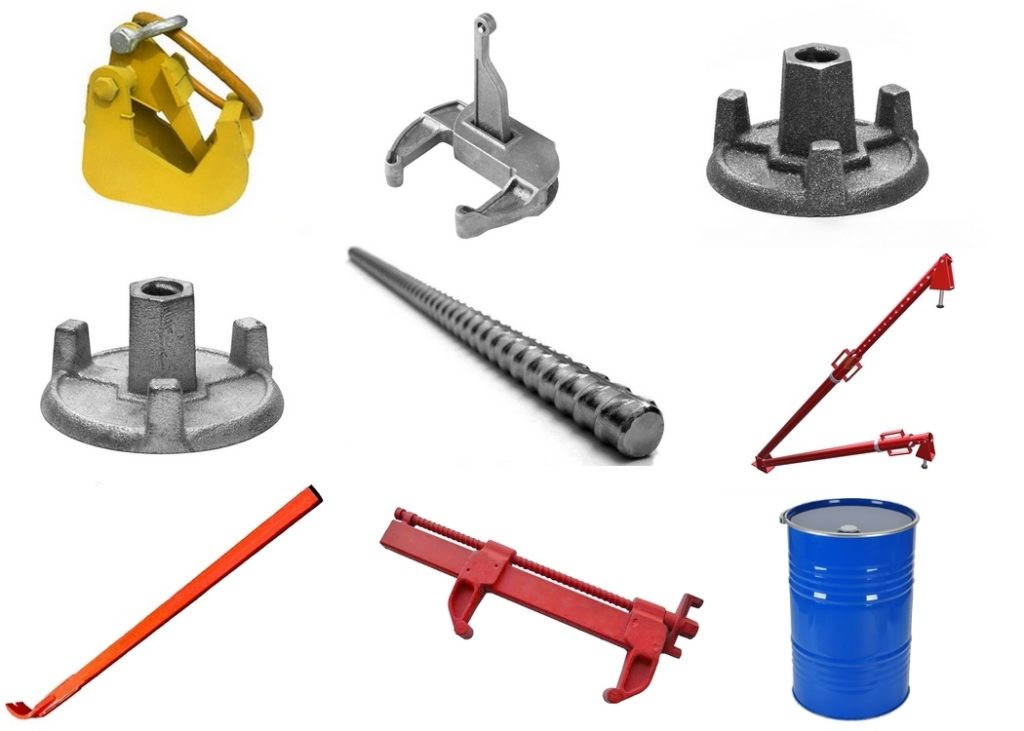

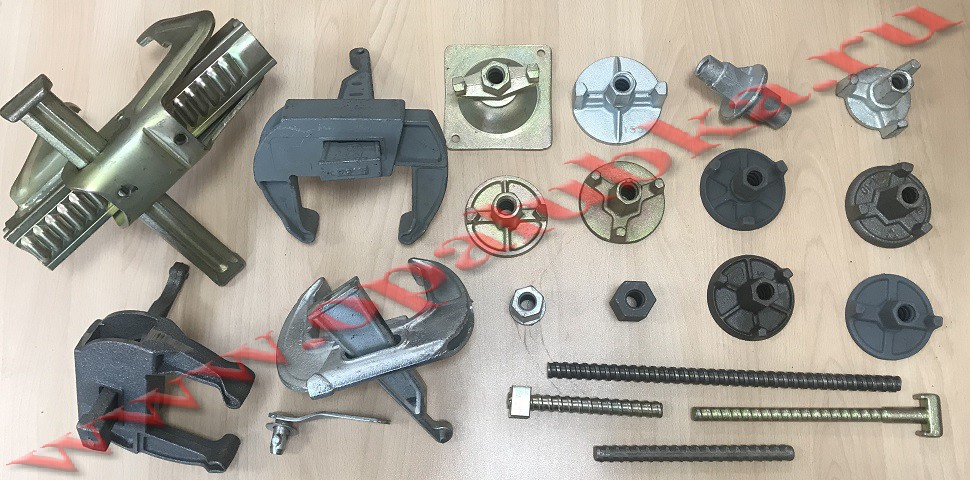

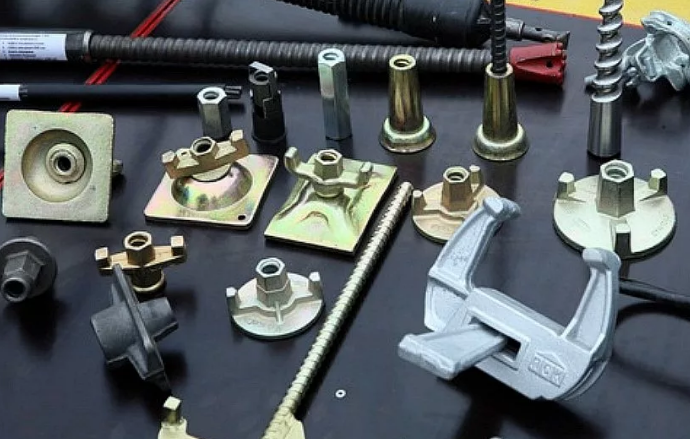

Все необходимые комплектующие для опалубки

Конструктивная схема изготовления

Стойки под опалубку изготавливаются из высокопрочной стали с покраской нитроэмалью по наружной поверхности для предохранения от коррозии или же с наружным защитным цинковым слоем.

Конструкция телескопической стойки рассчитана на многократное применение (оборачиваемость) и состоит из элементов:

• Нижней трубы большего диаметра с опорной пятой, направляющей резьбой и натяжителем.
• Верхней выдвижной трубы с технологическими отверстиями для фиксации с шагом 110–175 мм.
• Гайки-муфты из ковкого чугуна для обеспечения высотного положения одной трубы относительно другой.
• Серьги (стержня) для фиксации высотного положения через крепежные отверстия.
• Резьба на телескопической вставке выполняется методом накатки или же нарезается».

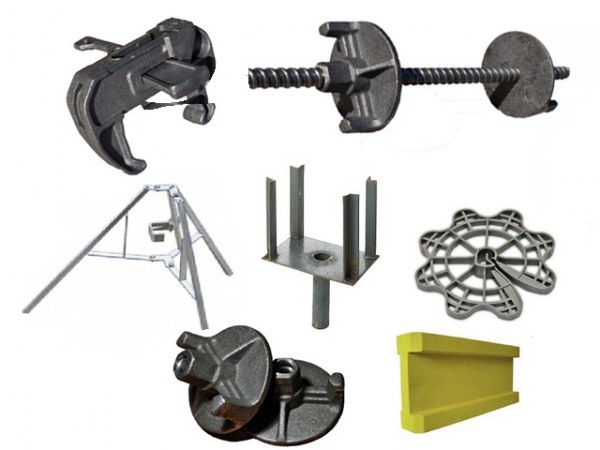

Опорные треноги и унивилки могут поставляться отдельно или же изначально присутствовать в комплекте.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Сооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

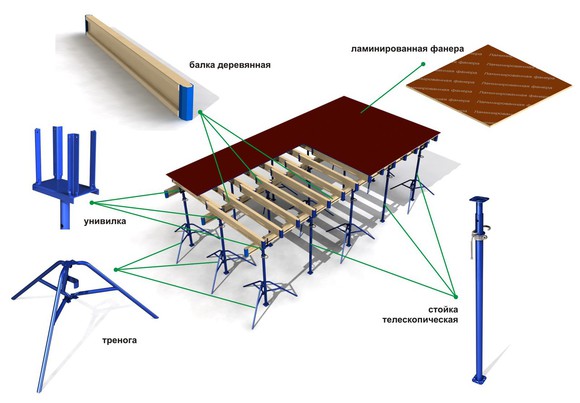

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

• опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
• основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
• деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

1. Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
2. Надежность и безопасность. Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
3. Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция. Она повторно используется после демонтажа.
4. Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.

   Сложная конструкция – опалубка для перекрытий

5. Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
6. Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

• ускоренные темпы сборки и возможность демонтажа своими силами;
• отсутствие необходимости применения грузоподъемных устройств;
• возможность применения для заливки перекрытий сложной конфигурации;
• устойчивость и надежность;
• простота доставки к месту монтажа;
• возможность многократного использования после разборки;
• продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Сооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

• опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
• основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
• деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

1. Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
2. Надежность и безопасность. Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
3. Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция. Она повторно используется после демонтажа.
4. Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.

   Сложная конструкция — опалубка для перекрытий

5. Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
6. Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

• ускоренные темпы сборки и возможность демонтажа своими силами;
• отсутствие необходимости применения грузоподъемных устройств;
• возможность применения для заливки перекрытий сложной конфигурации;
• устойчивость и надежность;
• простота доставки к месту монтажа;
• возможность многократного использования после разборки;
• продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Объемная опалубка перекрытий: основные особенности

Данный вид конструкции помогает делать монолитные железобетонные/бетонные перекрытия на 20-метровой высоте с 80-сантиметровой толщиной. В состав входят вертикальные стойки, системы домкратов, горизонтальные ригели, различные вставки и крепежные детали.

Конструкция с легкостью монтируется/демонтируется. Такая опалубка обладает высокой устойчивостью, исключительной надежностью. Отдельные щиты (палубы) сделаны из влагостойких материалов, что обеспечивает большой эксплуатационный ресурс в сложных условиях.

Обзор типовых опалубок: типы и условия применения опалубочных конструкций

В зависимости от требований к железобетонной конструкции подбирается разновидность опалубки. Габариты фундамента, а именно его высота и ширина имеют первостепенное значение. Чем выше сооружение, тем крепче должен быть ограждающий материал.

Разборная опалубка

Это самый распространенный вариант устройства опалубки для ленточного фундамента и не только. Его популярность обусловлена простотой изготовления, доступностью материала и невысокой стоимостью сравнительно с другими вариантами.

Чаще всего строится такая опалубка из ОСБ, щитов из деревянных досок, фанеры, иногда ДСП. В качестве материала для каркаса применяют деревянный брус подходящего сечения или металлический профиль. Весь материал после демонтажа опалубки может быть использован в дальнейших строительных работах. Естественно, это возможно при бережном отношении к нему.

Даже одноразовая опалубка может быть разборной, а доски вполне сгодятся для чернового пола или подобных работ Источник

Из досок

Для сооружения опалубки понадобится доска толщиной от 25 мм, если ширина фундамента до 300 мм. Более габаритная конструкция с шириной ленты от 400 мм и выше потребует использования доски 40-50 мм. Подойдет пиломатериал любой породы как лиственной, так и хвойной. Наиболее экономически целесообразно применять ель или сосну. К тому же эти породы обладают достаточной прочностью и стойкостью к перепадам влажности.

Недостатки: длительное время сборки щитов и последующего монтажа/демонтажа элементов сооружения; конструкция требует дополнительного укрепления.

Достоинства: невысокая стоимость.

Из фанеры, ДСП, ОСБ

Чтобы опалубка из ОСБ для фундамента, или из фанеры и ДСП, была прочной не обойтись без деревянного бруса, который будет необходим при сборке каркаса и упоров с раскосами. Рекомендуемая толщина плит – от 18 мм и более. Чем толще плита, тем меньше бруса для жесткости придется добавлять. Размер листов:

• водостойкая фанера – 1200*2400;
• строительная фанера – 1500*1500;
• ОСБ: 2500*1250;
• ДСП – 3750*1750.

Для однократного применения можно использовать обычную фанеру, плиты ОСБ или даже ДСП (потом его придется выкинуть). Если же планируется много циклов заливки, стоит обратить внимание на ламинированную водостойкую фанеру.

Опалубка из фанеры Источник Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании фундамента.

Положительные качества: простота и скорость сборки сравнительно со всеми остальными разборными вариантами. При использовании дешевых сортов плит, стоимость такой опалубки под фундамент будет ниже чем у деревянной.

Недостатки: высокая стоимость водостойкой ламинированной фанеры; одноразовое использование недорогих плитных материалов.

Металлическая опалубка

Дорогой, но практичный вариант, способный обеспечить высокое качество поверхности, что уменьшает затраты на ее последующую шлифовку (если таковая предполагается). Подобные конструкции чаще заводского изготовления, поэтому максимально приспособлены для быстрой сборки. Обладают значительной жесткостью и такой же значительной массой, что подразумевает привлечение бригады строителей для монтажа и возможно, подъемной техники. Существуют облегченные варианты из алюминия или его сплавов, но использовать их для экономии на зарплате рабочих и кранах нецелесообразно.

Металлические опалубки многоразового использования Источник

Качество фундамента, изготовленного с использованием железной опалубки, на порядок выше деревянных вариантов. Это обусловлено свойствами металла, который в отличие от дерева не впитывает влагу и тем самым обеспечивает благоприятные условия для дозревания бетона.

Полимерные плиты

Смысл тот же, что и с фанерой, ОСБ или ДСП, с той лишь разницей, что в качестве материала для ограждения используется полимерная плита, размер и толщина которой зависит от требуемой жесткости. Для обеспечения должной жесткости сооружения необходим каркас из бруса или металлического профиля.

Полимерные опалубки это дорогое удовольствие, но они незаменимы при строительстве типовых сооружений Источник

Несъемная конструкция

Подбирая материал для неразборной опалубки следует выбирать тот, который придаст монолитной конструкции необходимые свойства. Например, если впоследствии требуется утепление, лучше использовать пенополистирол, чем бетонные блоки или металлические листы.

Несъемная опалубка Источник

Пенополистирольные блоки

Очень простой и быстрый вариант, к тому же готовая бетонная конструкция получается уже утепленной. Изготовление опалубки для ленточного фундамента из блоков вызывает ассоциацию с конструктором: легкие блоки из полистирола высокой плотности собираются посредством замков, расположенных на соприкасающихся сторонах изделия. Технология предусматривает наличие линейных, угловых, радиусных и прочих элементов для реализации любых геометрических форм и решений.

Также есть вариант, где в качестве ограничивающего материала используются листы плотного полистирола. Стыковка листов между собой реализована при помощи простого соединения «шип/паз». Противоположные стенки соединяются специальными металлическими скобами, которые параллельно определяют ширину ленты фундамента.

Материал обладает небольшой массой и прост в обращении, поэтому конструкции из него монтируются быстро, не требуют специального оборудования и навыков.

Несъемная опалубка также работает в качестве утеплителя Источник

Железобетонные фундаментные блоки

Название говорит само за себя. Конструкционно напоминает опалубку из пенополистирола. Разница в отсутствии утепления, значительной массе и большей жесткости готового монолитного сооружения. В случае работ с крупногабаритными блоками, для монтирования понадобится бригада строителей и подъемная техника.

Несъемная опалубка из пустотелых блоков Источник

Аренда опалубки: подводные камни

Участник FORUMHOUSE barbos88 заливал цоколь в 2015 году, брал мелкощитовую опалубку в аренду. Цоколь получился идеально ровным, но заказчик неожиданно для себя столкнулся с проблемой.

barbos88Пользователь FORUMHOUSE

Представители фирмы, которая предоставила опалубку, докопались до вмятин на профиле.

При этом, забирая опалубку со склада поставщика, barbos88 сразу обратил внимание, что ему отгрузили не только новые щиты, но и уже довольно потрепанные, с вмятинами на профиле.

barbos88

У меня, конечно, возник вопрос, как я буду сдавать такие щиты обратно? Меня уверили, что на такие мелочи они просто закрывают , что закрывать глаза на вмятины поставщики не стали – сказали, что вычтут стоимость щитов из залога.

И здесь надо отдать должное предусмотрительности участника нашего портала: он сфотографировал щиты с вмятинами еще при приемке и, таким образом, смог доказать, что часть из них досталась ему уже с мятым профилем. При этом barbos88 признает, что вмятины на четырех щитах появились уже на его стройке, когда рабочие отбивали опалубку от стены кувалдой. Он предлагал поставщикам оплатить ремонт, «но они не ремонтируют, у них нет цеха».

Вывод, который сделал наш форумчанин после истории: риск повредить опалубку в ходе бетонных работ есть всегда. Поэтому при выборе поставщика нужно убедиться, что у них есть собственное производство.

Фирмы, которые имеют собственное производство, как правило, восстанавливают погнутые щиты (конечно, если они не скручены в бараний рог, а имеют небольшие повреждения).

И, конечно, чтобы легко и безболезненно отделять опалубку от бетона и качественно очистить ее перед сдачей поставщику, при монтаже необходимо пользоваться специальной смазкой (это ни в коем случае не должна быть “отработка” масла).

Евгений Паркачев

Лучше работать с крупными, проверенными компаниями или производителями. Получая у них продукт, вы получаете консультации и весь их опыт. Обычно это специалисты с глубоким пониманием опалубки, возможностью оперативно изготовить и дополнительно поставить или заменить оборудование. У них есть мощности для ремонта. Кроме этого, у производителя обычно дешевле….

Причины популярности

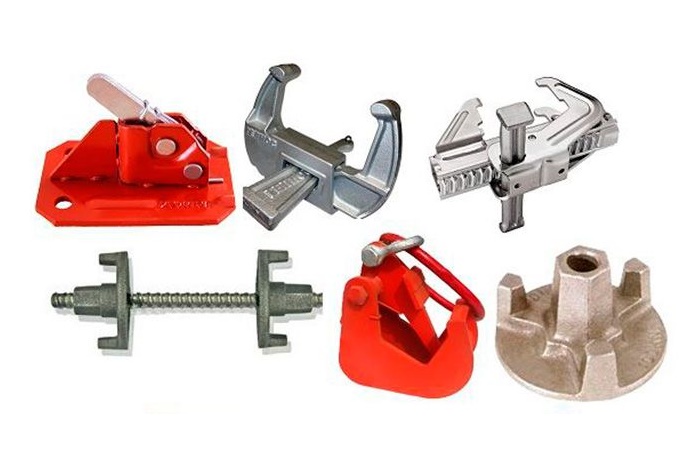

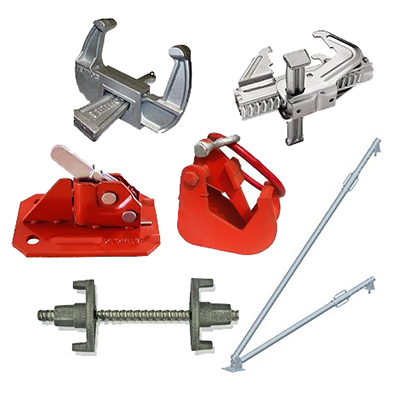

Пружинный зажим и ключ для установки

Такой способ закрепления пользуется популярностью при строительстве не случайно. После использования зажимов для арматуры опалубки никаких следов не остаётся. Это далеко не единственное преимущество. Весь процесс работы будет занимать намного меньше времени, физических усилий и, что немало важно – средств, которые можно использовать для других целей.

Еще одним преимуществом при использовании замка пружинного для опалубки – экономия ваших средств. Идёт экономия не только ваших средств, но и времени, а также физических сил. Никаких дополнительных приспособлений для использования пружинного замка для опалубки вам не потребуется, кроме ключа. Для использования замка не потребуется также и дополнительных зданий. Процесс его использования очень прост.

Установка зажима

В этом процессе вам совсем не потребуются стяжные винты. Для использования клипс вам будет нужен специальных ключ, которым затягивают клипсу после надевания её на специальную проволоку, максимальный диаметр – 10 мм. Клипсы для опалубки получили широкое применение. Они используются при строительстве помещений любых типов предназначений. Для покупателей продумана удобная упаковка, которая упаковывается в коробки, а затем в паллеты.

Чтобы устанавливать зажимы, которые являются своеобразным замком, необходимо вывести арматуру за опалубку на длину около 15 см.

Пружинный замок для опалубки – это оптимальный вариант, благодаря своей конструкции вы сможете:

• сэкономить свои деньги при строительстве;
• зажим для опалубки – это универсальное средство, которое подойдет даже для применения при нестандартных размерах;
• используя зажимы для опалубки, вы будете прикладывать намного меньше физических усилий;
• вдобавок еще вы сделаете работу быстрее и качественнее, чем будете использовать стяжные винты и гайки.
