Как правильно сделать разбивку фундамента самостоятельно

Габаритные оси фундамента

Это линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

1. Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу под прямым углом (90°).
2. Если перекрытия будут из крупнопустотных плит, фундамент надо размечать под их размеры.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

Разметка фундамента

На крупных строительных объектах для этой цели используют теодолит. Небольшие частные застройщики, зачастую, обходятся подручными средствами. Поэтому может возникнуть логичный вопрос, как разметить фундамент для дома своими руками? Оказывается ответ на него давно найден еще древними строителями.

Чтобы вырыть котлован или траншею, соответствующие плану постройки, предстоит:

• определить базовую линию;
• выстроить прямые углы;
• определить точки пересечения стен;
• разметить траншеи (плиты, шурфы, скважины) под заливку с учетом технологических запасов для монтажа опалубки.

Важно! Ширина запаса может варьироваться в широких приделах. Например, для фундамента МЗЛ может хватить и 20 см – этого места достаточно, чтобы опустить формовочный щит и распереть его с поверхности.

Для более глубоких и крупных фундаментов понадобится уже не менее 80-100 см технологического запаса с каждой стороны опалубки, так как монтажнику придется спускаться в траншею полностью.

Расчет глубины

Для того чтобы вычислить необходимую глубину, следует отложить от верхней линии фундамента длину его блоков. В конечном результате получается именно та линия, где будет находиться дно фундамента. К проведению расчетов следует относиться очень внимательно. Ведь самая малая погрешность, как правило, приводит к необходимости в дальнейшем «подтягивать» первые ряды кладки, либо же вообще срезать нижнюю часть бетонных блоков. Кому нужны такие хлопоты или плохая кладка?

С первого взгляда может показаться, что разметить фундамент очень уж сложно. Не стоит забывать о том, что стены будущей кладки должны пролегать строго посередине ее основания. Особенной точности можно достичь следующим образом. Сформировавшиеся углы верхней части фундамента переносятся на дно котлована и отмечаются специальными колышками. Именно такие колышки и служат основой для будущей разметки под фундамент.

Упомянем еще об одной важной детали, которую ни в коем случае нельзя упускать из виду. Каждый профессиональный строитель знает: необходимо следить, чтобы основание фундамента выступало за его основную стену приблизительно на сто миллиметров. Также немаловажно и верно определиться с положением опалубки, по которой в дальнейшем будет заливаться основание. Щиты опалубки выверяются строительным уровнем.

Для чего нужен запас?

Альтернативой легко теряемым колышкам может стать, к примеру, двухметровая доска, к которой прибивается пару колышков. В торец такой доски предварительно вбивают несколько гвоздей, чтобы шнур легче двигался. Подобное приспособление в сфере строительства известно под названием «обноска». С его помощью появляется возможность размещать фундамент с точностью вплоть до миллиметров. Разметка же плиточного или столбчатого фундамента не подразумевает подготовки запаса, а потому делать ее гораздо сложнее.

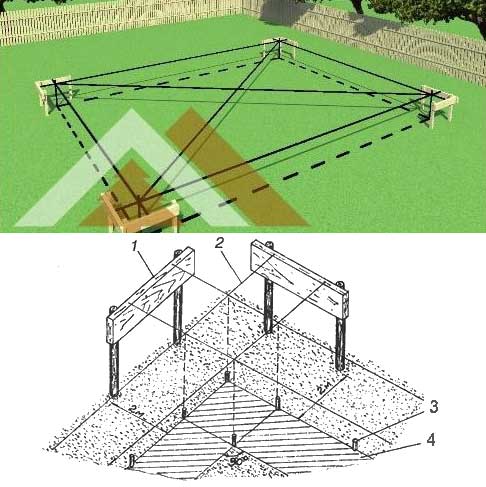

Разметка фундамента с помощью «Египетского» треугольника

Разметка фундамента с помощью «Египетского» треугольника.

Первым вариантом, использующимся, чтобы разбить фундамент, является построение «Египетского» треугольника, имеющего соотношение сторон 5 – 4 – 3. Чем треугольник получится больше, тем точнее будет сделана разметка фундамента. Для обыкновенного деревянного дома размером 4 х 6 м вполне подойдет треугольник, который имеет стороны длиной 3 м, 4 м, 5 м. Суть этого способа разметки в том, что линии стен здания параллельны катетам треугольника.

Далее нужно выбирать базовый угол. В этом месте необходимо забить деревянный колышек 1,1 – 1,3 м длиной и задать направление стены. Не имеет никакого значения, какая именно это будет стена. Но все же лучше, если это будет стена самая большая по длине. В выбранном направлении нужно отложить 4 единицы длины стены и установить второй колышек. Между двумя кольями натягивается первый шнурок. В результате получилась одна сторона треугольника.

Теперь необходимо отмерить отрезки веревки немного большие, чем 3 и 5 единиц полученной длины. Короткий отрезок нужно привязывать к колышку, который был установлен первым, а длинный – к следующему. Отмечаются точки, которые обозначают 3 и 5 единиц длины. Концы веревок нужно свести вместе и на пересечении отметок зафиксировать третий колышек. Получится треугольник, в котором должно быть 2-е перпендикулярных стороны, а также угол в основании в 90 °. От него в дальнейшем нужно будет размечать стены будущего строения.

Параллельно катетам треугольника нужно отложить 4 и 6 м. Эти места тоже нужно отметить кольями. Теперь у вас есть 3 угла постройки. Четвертый угол можно получить, отложив еще раз 6 и 4 м и найдя место, где пересекаются отметки. Теперь все колышки забиваются в землю так, чтобы на поверхности оставалось около 30-40 см. Леску (бечевку) нужно натянуть по всему периметру. Правильно выполненная внешняя обноска под фундамент готова.

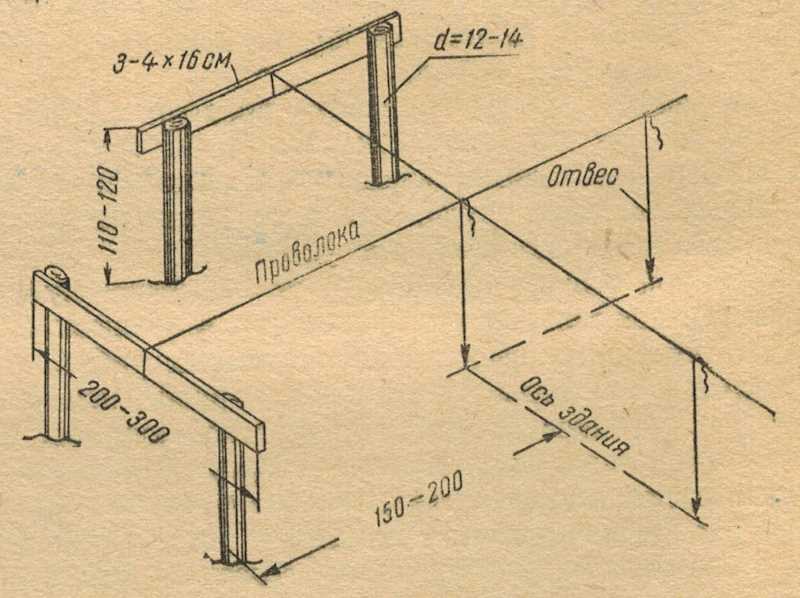

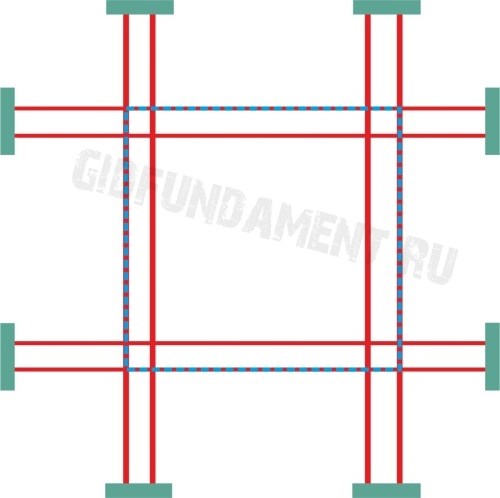

Чтобы получить контур внутренней обноски, необходимо контур внешней обноски сместить внутрь прямоугольника на 30, 40 или 50 см в ширину. Сравниваете диагонали, удаляете все лишние колья. Вдоль всех оставшихся кольев необходимо уложить доску, надрезать дерн и разметить контуры траншей.

Как разметить фундамент своими руками

Прежде чем приступать к укладке фундамента, было бы неплохо грамотно сделать разметку. На первый взгляд – ничего сложного, но это пока не преступишь к делу. Как разметить фундамент своими руками? Первый совет: если вы еще не определились с материалами, из которых будете строить дом – определитесь. Нередко размер этих материалов может диктовать и размер фундамента.

Чаще всего фундамент прямоугольной формы. Т.е на земле нам нужно разметить прямоугольник.

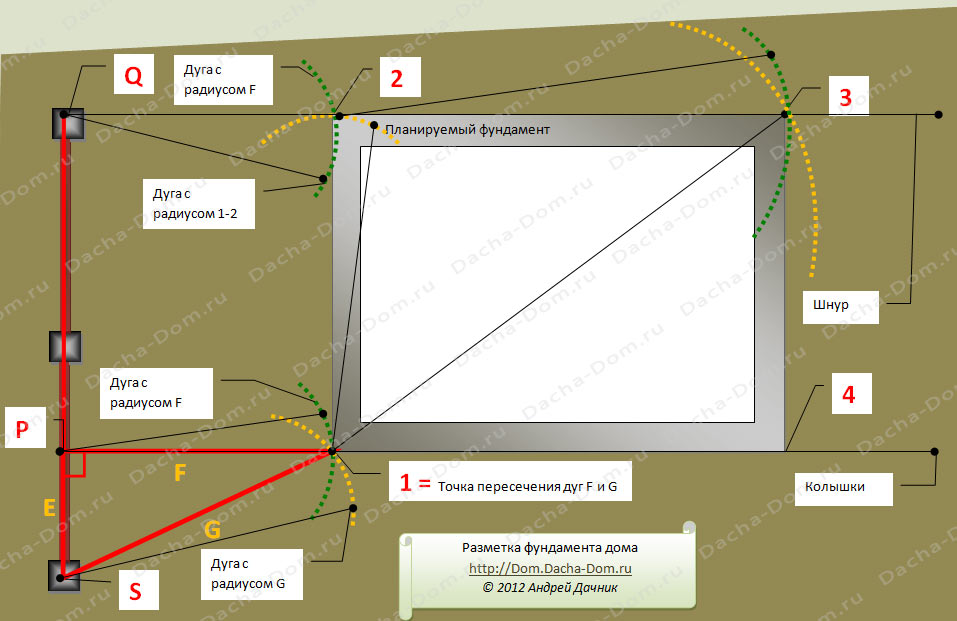

Начинаем разметку с обозначения первой стены. Нужно натянуть веревку между двумя колышками. Далее начинается самое интересное. От колышков (углов) нам нужно провести два перпендикуляра. Есть несколько способов, как это сделать: во-первых, заранее можно заготовить треугольник из ровных реек. Прикладываем треугольник к первому углу, и получаем направление, в котором пойдет перпендикулярная стена.

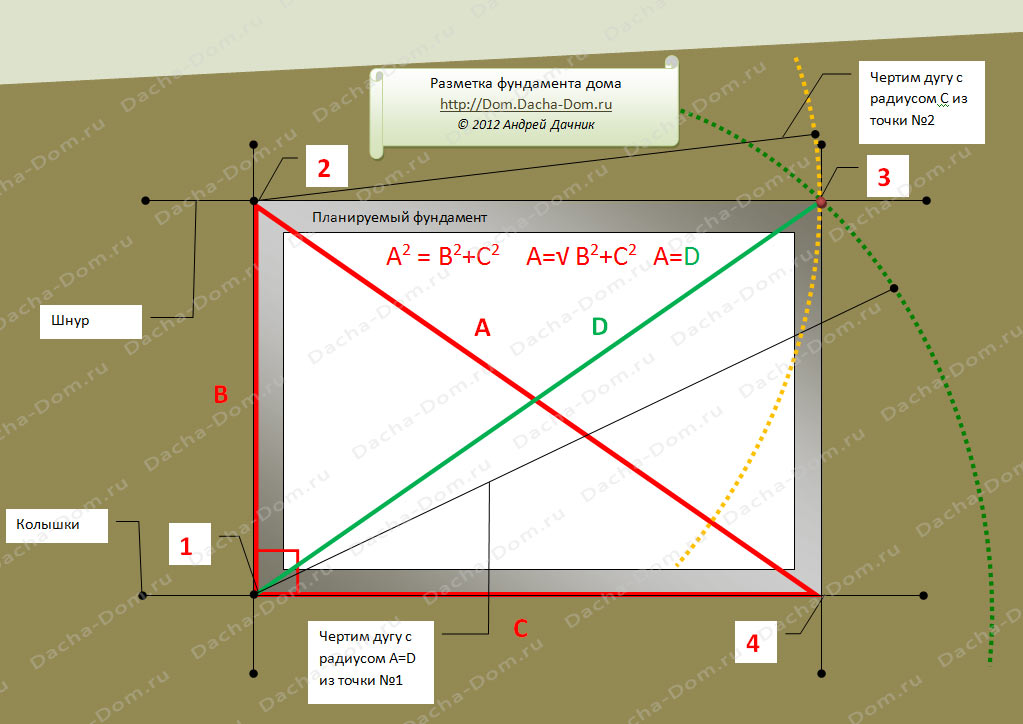

Второй способ для любителей поморочить себе голову. Но он отлично подойдет, если заранее вы не подготовились. Способ «египетского» или «золотого» треугольника. У такого треугольники стороны равны 3, 4 и 5 (удобнее брать эти единицы в метрах). Нам понадобится веревка. На первом отрезке отмеряем 3м, вешаем в этом месте прищепку. От места пересечения шнурков отмеряем 4м, и тоже вешаем прищепку. Измеряем расстояние между 2-мя прищепками (с помощью рулетки). Оно должно быть равно 5м.

Когда вы отметите 4 угла будущего дома, приступайте к следующему этапу. Обноска. Она нужна для того, чтобы при выкапывании котлована под фундамент, ваша разметка не исчезла. Нужно вбить колья длиной 1,5м, чтобы 50см выступали над землей. На колышки набиваем планки размером 10см, чтобы натянутая веревка не сломала наши колышки.

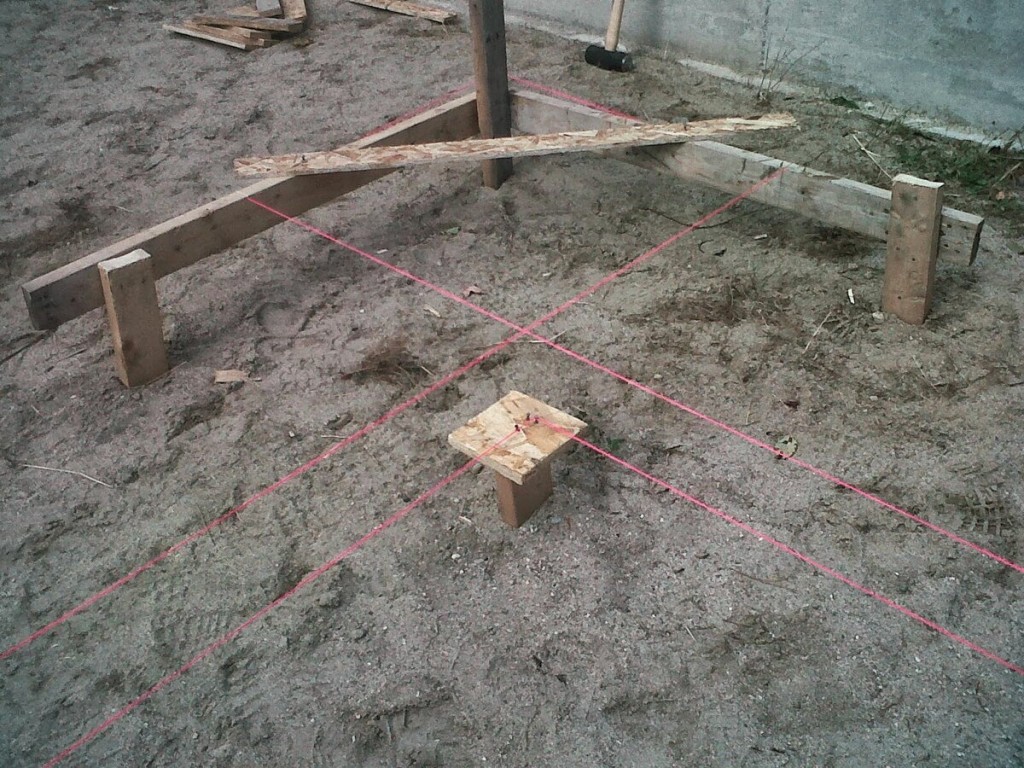

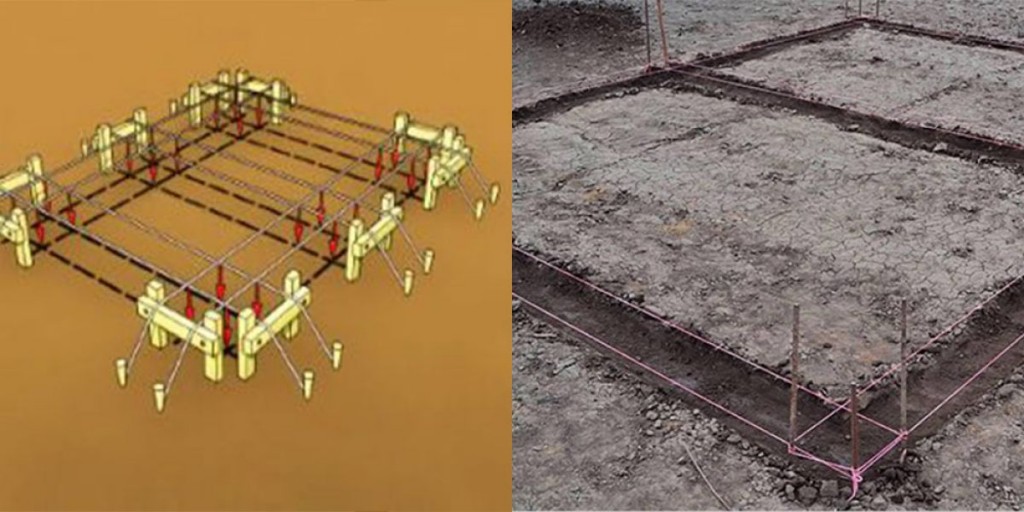

Местонахождение шнура или веревки нужно обозначить яркой краской. Обноска сохраняется, пока фундамент не начнет «расти».

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

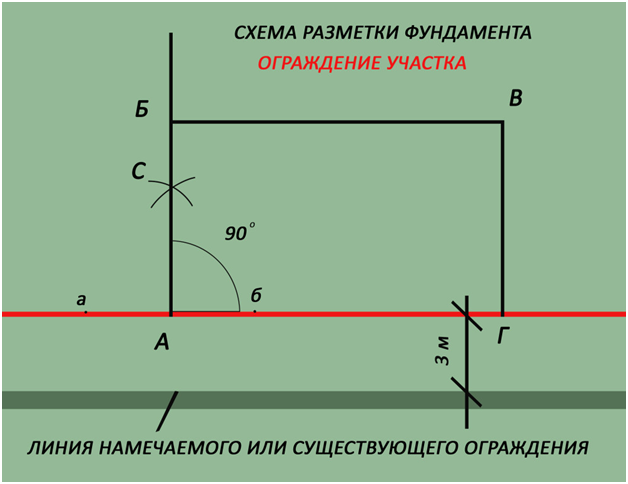

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Правило золотого треугольника

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Правила золотого треугольника ()

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника ().

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить.

Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше.

Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

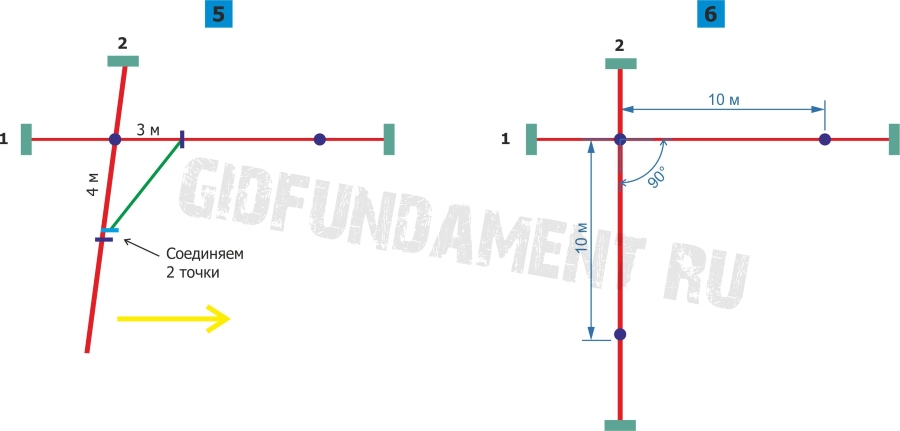

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

Завершающей стадией разметки является замер отступа от лицевой стороны стены для фундамента. Лицевую сторону будущего котлована отмечают на поверхности ровной доской, и фиксируют ее колышками. Точно такую же процедуру нужно выполнить с обозначением наружных стен по всему периметру.

Разметка фундамента – дело довольно-таки ответственное. Одно неровное движение, и ваше будущее строение под угрозой. Как говорится, семь раз отмерь… В данном случае эта пословица очень актуальна. Будет обидно, если у фас получится не прямоугольный фундамент, а фигура, не имеющая классификации.

Рассчитываем, что данная статья помогла ответить вам на вопрос: «Как разметить фундамент своими руками?».

Читаем дальше — узнаём больше!

2.5 из 5 122

Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

• простая технология сооружения;
• возможно заложение цокольного или подвального этажа;
• строятся на прочных грунтах – каменно-песчаных и глиняных;
• они достаточно экономичны;
• параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

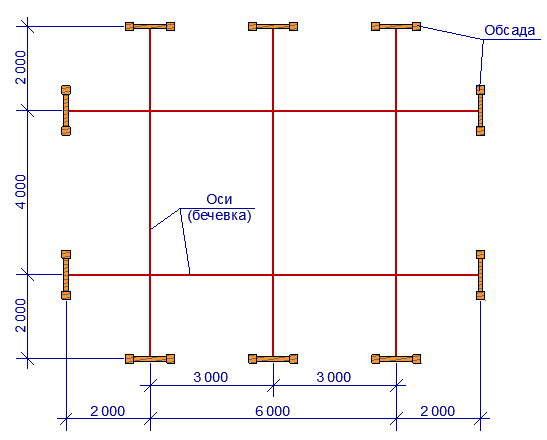

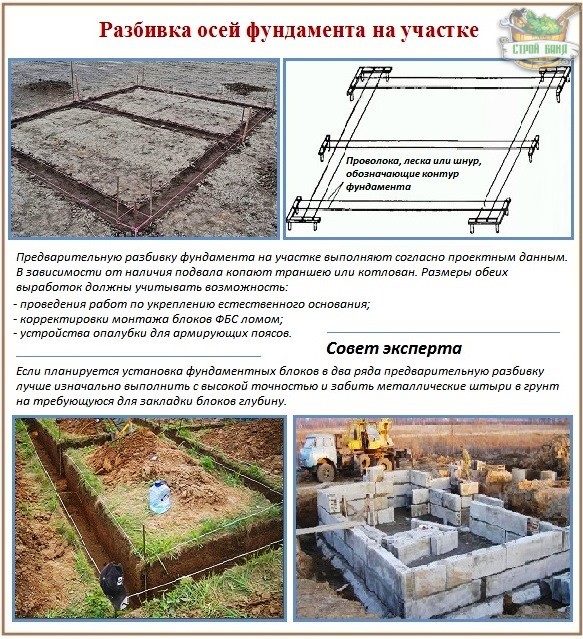

Разбивка осей под фундамент, начинаем строительство

Разбивка осей фундамента – очень важный технологический процесс.

От того, насколько правильно это будет сделано, зависит не только то, будет ли дом или хозпостройка на вашем участке построены хорошо, но и то, насколько правильно они будут расположены на участке.

Это может быть критично, например, в случае, когда строение расположено близко к соседнему участку или проезжей части дороги. Потому стоит отнестись к разбивке осей максимально серьёзно.

Нюансы технологии разметки фундамента

Разметка фундамента — трудоемкий процесс, требующий особой тщательности при проведении работ. Не пытайтесь сэкономить время и за один заход выполнить разметку свайного поля и ростверка — натянутая бечевка будет мешать монтажу свай и непременно изменит свое положение в процессе погружения опор.

Совет эксперта! Технология требует демонтажа базисных линий после разметки точек погружения свай и повторного восстановления контуров фундаментной ленты на этапе ее обустройства.

Рис. 2.0: Последовательность монтажа свайного фундамента

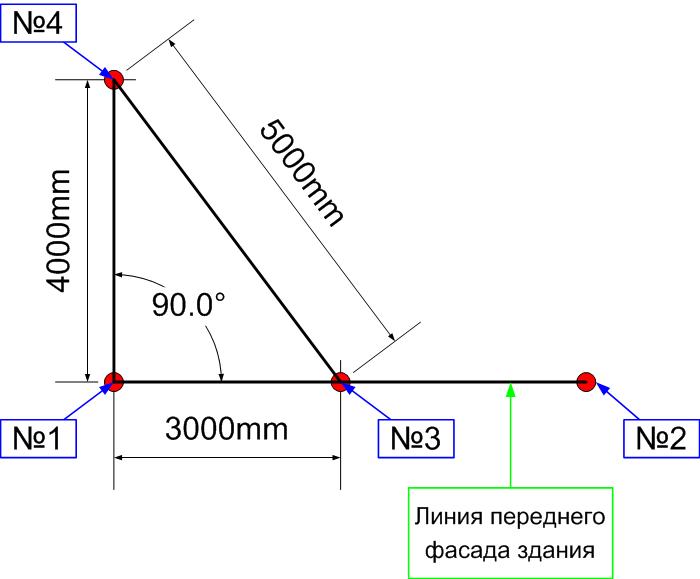

По правилу египетского треугольника можно проверять правильность конфигурации любых углов. Требуемая длина гипотенузы (расстояния между помеченными на строительной нити точками) в данном случае высчитывается по формуле корня: , в которой:

• x — длина диагонали;
• а — длина отступа на первом контуре бечевки (в квадрате);
• b — длина отступа на второй бечевке.

К примеру: при отступах в 3 и 4 метра о правильном прямом угле свидетельствует длина диагонали в 5 метров ( = 5).

Цены на фундаментные работы уточняйте по форме заявки, после отправки с вами на связь выйдет наш менеджер, который расскажет вам актуальную информацию на сегодняшний день по фундаментным работам.

Преимущества и недостатки

Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.

Достоинства

Фундамент данного типа имеет ряд преимуществ:

1. Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
2. Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
3. Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
4. Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
5. Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.

Недостатки

У основания ленточного типа имеются следующие недостатки:

1. Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
2. Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
3. Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
4. Для заливки основания требуется проведение земельных работ (копка траншеи).
5. Предполагается реализация гидро- и теплоизоляционных мероприятий.

Как произвести разбивку дома?

Для того чтобы начать строительство дома вы должны перенести его проект на участок, т.е. произвести так называемую разбивку дома.

Разбивка должна выполняться очень точно и с большой тщательностью. Вероятно это одно из наиболее важных операций, т.к. неточная разбивка может привести к отклонениям в углах дома от прямого угла.

Даже если маленькие отклонения незаметны на глаз, однако это скажется при настиле полов. Придется при настиле использовать косые доски. Или при установке перекрытий придется подгонять балки. Если вы приобрели готовые крупномерные детали, дома изготовленные на заводе вы должны быть внимательны вдвойне.

Чтобы приступить к разбивке вам понадобятся геодезические инструменты для измерения углов – теодолит, мерная лента, вешки. Если вам нужна разбивка дома, который вы встраиваете между домами по улице можно обойтись веревочным треугольником со сторонами 3, 4 и 5 м. (теорему Пифагора помните?). Этого вполне достаточно для получения надежного результата.

Как сделать такой треугольник?

На крепком шпагате через 3, 4 и 5 м. делаете узлы и продеваете в них гвозди. Потом соединяете первый и последний узел. Между короткими сторонами должен получиться прямой угол.

Как же производят разбивку?

Сначала определяем сторону фасада. Для этого отмеряем расстояние от красной линии улицы, или провесив фасад относительно соседних домов. Для этого берем вешки и шнур, натягиваем по линии уличного фасада и привязываем к гвоздям, прибитым к кольям. Здесь следует иметь в виду, что колья прибиваются за пределами линий дома. Это делается, для того чтобы не повредить их при выкопке траншей для фундамента.

По этой линии нужно отметить первый угол дома. Получится точка, где вбивается кол. Эта точка будет вершиной нашего веревочного треугольника. Сторона равная 3 м идет вдоль линии фасада. Сторона в 4 м идет вдоль линии идущей внутрь участка и являющейся боковой. По этой стороне также вбиваем кол и натягиваем шпагат. От первой точки отмеряем две стороны дома – уличный и боковой фасады. В результате получаем еще две точки, куда вбиваем колья и натягиваем на них шпагат. Получили три угла четырехугольного плана дома.

Последнюю четвертую точку можно найти с помощью веревочного треугольника, приложив ко второй точке его вершину. Либо с помощью насечек отмерив на шпагате две стороны дома (циркуль помните?).

Как проверить правильно ли вы сделали разбивку?

Проведите диагонали. Они должны быть равны. Следует отметить, что высота кольев также играет роль, если участок неровный. Поэтому их высоты должны быть на одном уровне.

Колья, которые вы забили на углах дома, при земляных работах нужно передвинуть на 2-3 м за пределы дома и забить.

Шнур, натянутый при разбивке можно использовать и для расчета необходимой ширины траншеи для фундамента и размера цоколя. Делается это при помощи отвеса. Внутрь дома от шнура берем 50 см и за пределы 10 см. Только так стены попадут точно на середину фундамента и цоколя. Если вы отсчитаете равное расстояние по обе стороны шнура – стены окажутся за пределами уличного фасада.

Остальные пристройки (крыльцо, терраса, веранда) рассчитываются относительно основного контура дома.

Вот основные работы, которые вы должны произвести для разбивки дома. Хотя в них нет ничего сложного, однако, как было сказано выше расчеты и работы должны проводиться очень тщательно.

Материалы и инструменты

Для любого строительства нужны инструменты и стройматериалы. Для разбивки осей фундамента тоже. Давайте разберёмся, какой инструмент нам понадобятся.

Из инструментов нам потребуются: прочная заметная издали синтетическая нить (лучше брать не крученую, а плетёную – продаётся в специальных строительных магазинах) толщиной не менее 1 мм, несмываемый водой маркер. Понадобятся плотницкий инструмент шуруповёрт, водяной уровень, рулетка с возможностью измерения длины не менее самой длинной стены будущего дома плюс 2-3 метра. Если длина очень большая, возьмите ещё одну, пятиметровую. Понадобится измерительная лента – для определения положения дома на участке большого размера. Из специальных инструментов лучше иметь теодолит, нивелир и рейку – но их у частного застройщика может и не быть, и без них можно будет и обойтись.

Разбивка осей фундамента с помощью теодолита

Если вы берёте лазерный инструмент для разметки своими руками, например, лазерный теодолит или лазерную рулетку, убедитесь, что они пригодны для работы на открытом воздухе. Иначе вы просто не увидите на ярком солнце чёрточку от лазера. Также понадобятся уровень и отвес.

Из материалов берите небольшие гвозди на 50-70, саморезы на 70, обрезную доску 25х100 в количестве, достаточном для того, чтобы два раза обойти периметр зачищенной площадки строительства, бруски 50х50 для колышков. Можете сразу изготовить колышки. Они должны быть такой длины, чтобы выступать из земли на высоту, превышающую высоту цоколя плюс 10-15 см, для удобства дальнейшего строительства. В землю их лучше заглубить на полметра – чтобы в процессе строительства они не сместились и не вывалились. О количестве колышков будет сказано далее.

Какие методы соединения фундаментов лучше использовать

Соединение методом «лента-лента»

Чтобы соединить между собой ленточные фундаменты своими руками, используют метод «лента-лента». Соединение выполняют в следующем порядке:

Схема соединения фундаментов методом «лента-лента».

1. Откапывают фундамент до глубины основания строения. При этом длина траншеи должна быть 1,5-2 м. Откапывают не всю сторону полностью, а лишь ее часть, обустроив подушку из песка.
2. В основании строения пробуриваются отверстия, имеющие диаметр, одинаковый с диаметром арматуры. Отверстия для средней части ленты должны быть пробурены на глубину, составляющую ¾ от типа. При этом придерживаются шахматного порядка, а для угловых частей предусматривают расстояние 0,5 м.
3. В отверстия для средней части ленты вбивают арматуру, имеющую продольную прорезь, необходимую для расклинивающегося вкладыша. Он может состоять из древесины. Арматурные прутья с периодическим профилем диаметром 14 мм вбивают в отверстия.
4. Формируют каркас будущего основания с использованием выпусков вбитой арматуры. С целью стыковки последующих частей основания предусматривают выпуски длиной 30-40 см. Впоследствии их сваривают.
5. Принятие решения о жестком соединении в случае незамкнутого контура связано с выполнением работ аналогично предыдущему описанию. Но использование арматуры на единицу площади основания для соединения, то есть в местах контакта больше.

Соединение методом «плита-плита»

При наличии большой толщины (более 400 мм) фундамента из плит сооружения жилого дома и нового основания можно использовать их соединение методом «плита-плита». Данный метод используется при наличии цокольного этажа в основании строения. В процессе использования данного метода осуществляют, оставляя выступы, равные около 30 см, позволяющие оголять арматуру плит и производить ее сварку с каркасом нового фундамента из плит.

Большие разницы в весе старого и нового сооружения предполагают нарастить основания не путем жесткого связывания, а строительства отдельного. Например, в случае сооружения легкой беседки или веранды в качестве пристройки. Здесь необходимо отдельное основание под пристройку.

Если фундамент произвольной конфигурации

Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.

Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.

Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.

Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.

При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.
