Пол по грунту на свайно ростверковом фундаменте

Что такое фундамент ТИСЭ?

ТИСЭ расшифровывается, как Технология Индивидуального Строительства и Экология. Технология была предложена Рашидом Яковлевым и получила широкое сегодняшний день существует два вида фундаментов, выполняемых по технологии ТИСЭ – это свайно-ростверковый столбчатый фундамент из железобетонных свай и столбчатый фундамент на винтовых сваях.В этой статье будем рассматривать только свайно-ростверковый фундамент на железобетонных , что же из себя представляет конструкция фундамента по технологии ТИСЭ? Конструктивно фундамент такого типа практически ничем не отличается от любого другого свайного фундамента из монолитного железобетона – в выполненные в земле отверстия устанавливается арматурный каркас, после чего выполняется заливка раствором. Выпуски арматуры в верхней части каждой сваи используется для связи с устройства фундамента ТИСЭ показана на рисунке ниже:

Дешевый народный способ устройства фундамента на торфе

Народный и дешевый способ устройства фундамента широко распространен для легких каркасных или деревянных домов. Однако, со строительной точки зрения, подобная конструкция слишком слабо сопротивляется силам морозного пучения и подвижкам грунтов, поэтому использовать ее можно только осознавая возможные риски от неравномерных подвижек вашего строения. Итак, как сделать дешевый (кессонный) фундамент на слабонесущем грунте: производится выторфовка грунта в идеальном случае до материковых осадочных пород или как минимум на 1 метр глубиной. Размеры ямы (кессона) 1,5 x 1,5 метра. Яму (кессон) выстилают геотекстилем или при его отсутствии любым синтетическим материалом, который способен пропускать воду (например полипропиленовой мешковиной). Яма засыпается щебнем с песком, которые проливаются водой и тщательно трамбуются трамбовкой. Поверх засыпки отливается бетонная армированная площадка размером 1 на 1 м и столб-опора для деревянной или металлической обвязки. Так устраивается простейший кессоный 10 лет после устройства данного вида фундамента он благополучно покосился.

Область применения фундамента по технологии ТИСЭ

Идея применения фундамента по ТИСЭ для строительства частного жилья была взята из промышленного строительства, где эта технология изначально была разработана для возведения многоэтажных железобетонных сооружений на местности с проблемным грунтом. Возведения данного типа фундамента для строительства дома позволяет решить сразу несколько проблем:

Возможность монтажа фундамента с высокой несущей способностью и в тоже время с минимальным объемом земляных работ, значительно снижает затраты труда и воздействие на экологию прилегающей территории. Снижение чувствительности конструкции строения к всевозможным вибрациям почвы от проходящих мимо поездов или трамваев. Сваи по технологии ТИСЭ предохраняют каркас строения от разрушений во время расширения грунта при сильных морозах.

Нижний пункт обычно становится основным при выборе типа фундамента.

В целом эта технология несильно отличается от всевозможных других видов свайных несущих конструкций. Основное различие заключается в самих столбах ТИСЭ. Свая похожа на винт, перевернутый шляпкой вниз. Нижняя часть имеет полусферическую форму, радиус которой в два раза больше самого столба.

В отличие от других типов опоры, сваи по технологии ТИСЭ заливаются бетоном непосредственно в грунте. Такой тип монтажа весьма значительно упрощает транспортировку элементов, а также их монтаж. Однако, для правильного возведения необходимо разместить опору столба глубже уровня промерзания почвы. Обычно бурят скважину глубиной в пределах 1,50 – 2,50 м, но в северных регионах потребуется расположить основание ощутимо глубже. Причин в бурении такой глубины не много, но все же они имеются:

бетонное тело конструкции само по себе провоцирует более глубокое промерзание почвы. расположение основы на глубине ощутимо ниже уровня промерзания, где температура в среднем составляет +3о С, в какой-то степени отогревают часть сваи ТИСЭ, предостерегая ее от термических повреждений.

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает, использовать нужно другой тип фундамента.

Земляные работы

Надо было много рыть, так как на склоне пришлось делать террасы наподобие тех, что строили инки в Мачу-Пикчу, и защищать их от осыпания. Только за работу трактора в итоге я отдал 97 700 Р. Еще я решил поднять дом как можно выше, чтобы уменьшить высоту склона за ним. Чтобы отсыпать грунтовую подушку, понадобилось порядка 260 м³ песка, он стоил 105 000 Р.

105 000 Р

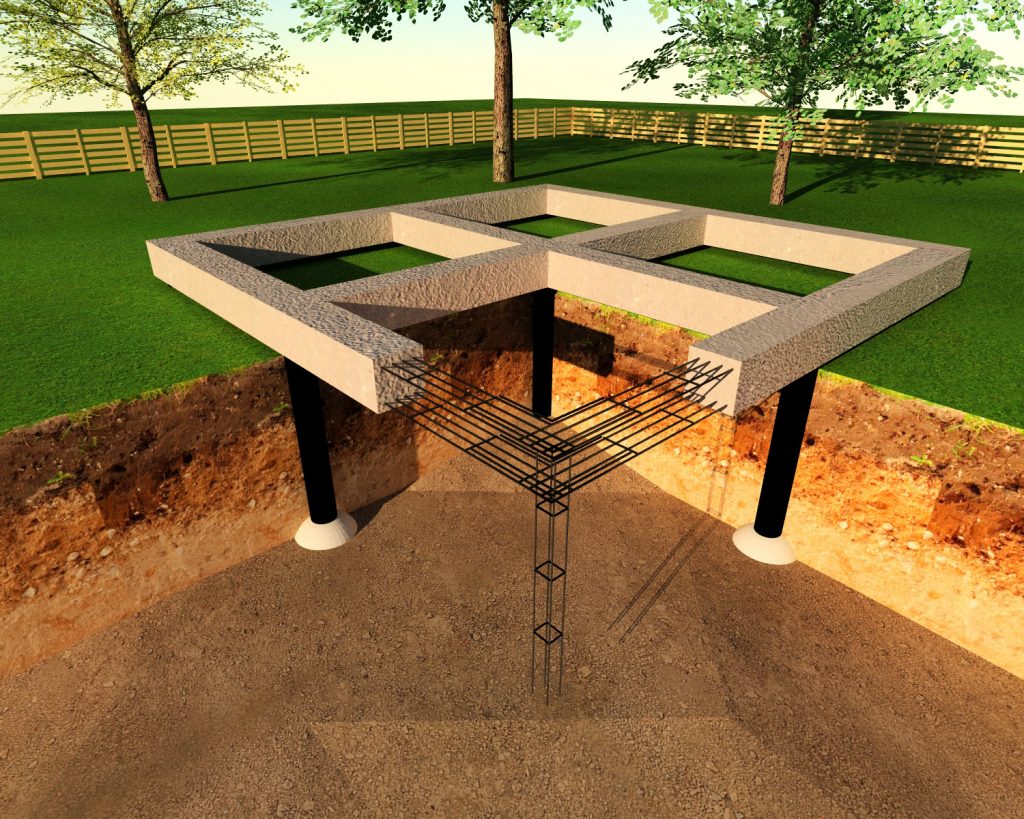

Свайные опоры ТИСЭ

Минус классических свай — при сильном пучении выталкиваются почвой. Во избежание такой ситуации, под опорой стали выполнять армированную бетонную подошву. Но траты на строительство параллельно растут, требуется большой объем земляных работ.

Выход — сваи ТИСЭ. Их конструкция у основы предполагает куполообразное утолщение. Котлован не требуется. Формирование расширения выполняется ножом. Его крепление производится к фирменному типу бура, создавая в полости земли расширенный купол. Технологический процесс введения свайной опоры в землю ничем не отличается.

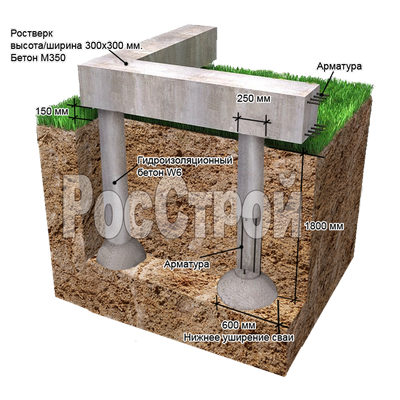

Конструкция сваи ТИСЭ

Практика создания небольших расширений под сваю была. Выполняли круговые движения лезвием на длинном шесте. Делали микровзрывы. Новаторская идея — конструкция бура с открывающимся лезвием, поддающимся регулировке. Сделать расширение стало легче.

Положительные, отрицательные стороны

Свайная опора ТИСЭ имеет свои положительные и отрицательные качества.

Плюсы:

• высокий уровень сопротивляемости силам пучения;
• не требуется строительная спецтехника;
• фундаментная нагрузка распределяется на большую площадь, уменьшая риск появления неравномерных усадок;
• низкая себестоимость изделия при хороших эксплуатационных и технических характеристиках;
• проектируется для капитальных строений разного уровня сложности. Разрешено использовать для зданий в три этажа;
• небольшой объем выполнения земляных работ.

Если в проектной документации предполагается сооружение свайного цоколя, есть смысл применить опоры ТИСЭ. Объем работ увеличится незначительно. Но надежность основания дома повысится в разы. Если учесть, что сложно определить почву под каждый элементом сваи, предугадать пучение окажется сложно. Повышение надежности будет кстати.

Минусы:

• «пятка» свайного элемента не поддается качественному армированию. Даже после опускания арматурного каркаса до упора, расширение не станет армированным. Появляется риск разрушения имеющего утолщения;
• невозможность обустройства подвального этажа;
• сложности с буром. Отличие конструкции: емкость с составным днищем. Пластины, формирующие дно, соединены с 4 лезвиями под углом. При вращении буровой установки наблюдается разрыхление почвы. Дно конструкции не сплошное. Земля попадает в корпус. Придется ее самостоятельно удалять.

Конструкция бура для сваи Технология обращения с буровой установкой:

• произвели несколько оборотов бура вокруг своей оси;
• вынули бур;
• удалили накопившуюся землю;
• снова ввели бур в почву и по аналогии.

Технология работы с буром Масса буровой установки небольшая — 7-8 кг. Но нужно учесть еще несколько килограмм почвы. Работы выполняются часто. Физически придется постараться. Утомительно будет однозначно.

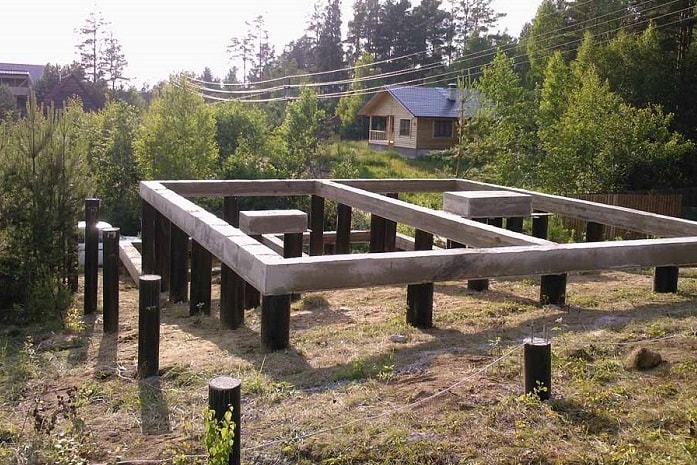

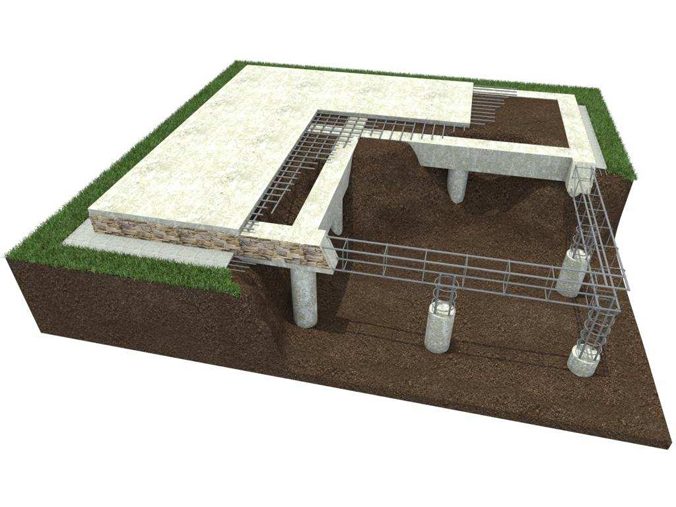

Свайно-ростверковый фундамент

Ростверки свайных фундаментов бывают различной формы. Например, под высотные дома в Казани часто по сваям заливают плиту. В данном случае эта плита и является ростверком. Фундамент в данном случае будет уже не плитным, а свайно-ростверковым фундаментом. Всё просто. Плита без свай — это плитный фундамент. Плита со сваями — уже свайно-ростверковый фундамент.

В малоэтажном строительстве необходимость в ростверке-плите отсутствует, поэтому сваи объединяются ленточным ростверком, повторяющим конфигурацию несущих стен. А такой фундамент часто называют свайно-ленточный фундамент. Именно со свайно-ростверковым фундаментом чаще всего мы имеем дело, начиная строить дом. Свайный фундамент с лентой-ростверком внешне очень трудно отличить от обычного ленточного фундамента. Свайно-ленточный фундамент также удобен для кладки стен, как и ленточный фундамент. И свайно-ленточный фундамент гораздо удобнее ленточного фундамента, когда дело доходит до прокладки коммуникаций.

Самый распространенный в Казани способ изготовления свай — буронабивной. Такие сваи называются буронабивными сваями. Они же являются и самыми дешевыми. При этом буронабивные сваи несут очень большую фундамент еще называют буронабивной свайно-ростверковый фундамент.

Свайно ростверковый фундамент: плюсы

Плюсы свайно-ростверкового фундамента заключаются в том, что для него нужно очень мало бетона. По сравнению с ленточным фундаментом для свайно-ростверкового фундамента нужно в несколько раз меньше бетона. Также несущая способность свайно-ростверкового фундамента как минимум такая же, как у ленточного фундамента, а в подавляющем большинстве случаев гораздо больше её. Еще плюс — гидроизоляция свайно-ростверкового фундамента гораздо проще.

Свайно-ростверковый фундамент: минусы

Минусы свайно-ростверкового фундамента в том, что он более трудоемок. Гораздо проще выкопать экскаватором траншею за один день, а на следующий день залить в неё 100 кубометров бетона, сделав ленточный фундамент. На свайный фундамент с ростверком мы потратим 20 кубометров бетона, но будем делать его 10 дней. Однако, устройство свайно-ростверкового фундамента в итоге выйдет дешевле ленточного фундамента.

Свайно-ростверковый фундамент: цена

Цена свайно-ростверкового фундамента будет равна или ниже стоимости аналогичного ленточного фундамента. Это достигается за счет экономии бетона. Правильный свайно-ростверковый фундамент требует в несколько раз меньше бетона. Поэтому стоимость свайно ростверкового фундамента ниже. Цену на свайно-ростверковый фундамент можно узнать здесь: Свайно-ростверковый фундамент цена под ключ.

Расчет свайно-ростверкового фундамента

Расчет свайно-ростверкового фундамента сводится к определению максимальных изгибающих моментов в ростверке. Для этого сначала делается расчет нагрузки. Затем, зная предельную допустимую величину прогиба ростверка для дома из заданного материала и нагрузку на погонный метр ростверка, инженер подбирает количество арматуры в ростверке и расстояние между сваями. Вообще это достаточно сложный процесс, и его с правильно может сделать только толковый инженер. Кстати, у нас как раз есть такой. Вообще гораздо проще заказать свайно-ростверковый фундамент под ключ, чем самостоятельно пытаться разобраться во всех этих вопросах.

Мелкозаглубленный свайно-ростверковый фундамент

Мелкозаглубленный свайно-ростверковый фундамент — немного неправильное выражение. Сваи такого фундамента всегда идут глубоко — на глубину промерзания грунта и иногда ниже. Заглубление ростверка зависит от перепада грунта на площадке строительства фундамента. Если перепад небольшой, то ростверк оказывается не так низко. Если перепад более 60 сантиметров, то в месте, где грунта было больше, верхняя поверхность ростверка окажется ниже уровня грунта.

Если заливать свайно-ростверковый фундамент правильно, ростверк не следует заглублять в землю без необходимости. Технология свайно-ростверкового фундамента такова, что чем меньше ростверк уйдет в землю, тем лучше.

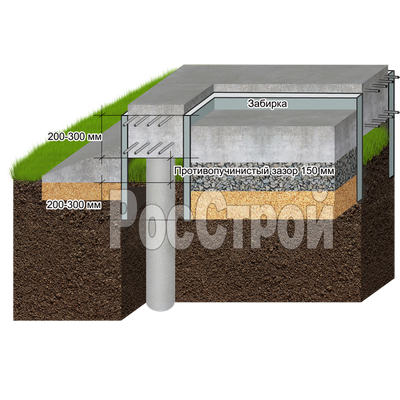

Пол на свайно-ростверковом фундаменте

Пол на свайно-ростверковом фундаменте делается либо по грунту (пол по грунту на свайно-ростверковом фундаменте), либо по заводским пустотным плитам перекрытия.

Подробно про пол по грунту можно почитать здесь. Посмотрите, как непросто сделать правильный пол по грунту.

Плиты перекрытия однозначно лучше для пола на свайно-ростверковом фундаменте, так как Вы получаете техническое подполье и пол сделается за один день.

Рассмотрим свайно-ростверковый фундамент кирпичного дома

Свайно-ростверковый фундамент кирпичного дома Казань

Свайно-ростверковый фундамент для кирпичного дома почти такой же как свайно-ростверковый фундамент для дома из газобетона. Некоторые полагают, что для дома из газобетона можно сделать фундамент попроще и подешевле. Это не так.

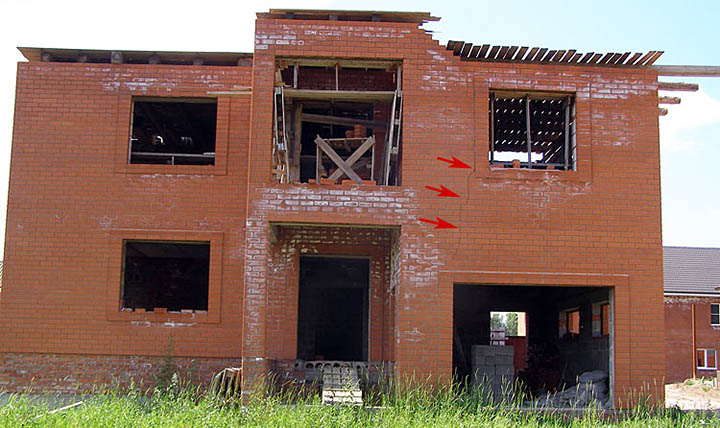

Газобетон, в отличие от кирпича, склонен к растрескиванию. Стены дома из газобетона нельзя армировать металлической сеткой, как это делается в кирпичных стенах.

Поэтому правильный свайно-ростверковый фундамент под дом из газобетона должен быть более прочным и жёстким, чем свайно-ростверковый фундамент под дом из кирпича, чтобы не допустить появления трещин на стенах. Вязка арматуры свайно-ростверкового фундамента для дома из газобетона должна вестись чаще.

Заливка свайно-ростверкового фундамента ведется поэтапно. Сначала заливаются буронабивные сваи, а затем — ростверк. Так заливается правильный фундамент.

Арматура для свайно-ростверкового фундамента подойдет только металлическая.

Использование

Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.

Читайте также про другие виды фундаментов:

• Столбчатый фундамент: пошаговая инструкция своими руками
• Ленточный фундамент: как делать своими руками
• Монолитный фундамент плита своими руками

Смотрите также видео-дневник об устройстве свайно-ростверкового фундамента

Читайте про другие наши материалы:

5 / 5 ( 1 голос )

Правила устройства ростверка

При строительстве фундамента по технологии ТИСЭ не следует делать слишком высокий ростверк. Массивный монолит станет дополнительной нагрузкой на сваи и – на кошелек застройщика.

Технически неоправданное увеличение расхода дорогостоящего бетона сведет на нет главное преимущество свайно — ростверкового фундамента ТИСЭ – низкую себестоимость. Ширина железобетонного пояса должна соответствовать толщине стены. Если в дальнейшем вы планируете обложить дом кирпичом – учтите это при определении ширины ростверка.

Перед монтажом опалубки сделайте обноску – при помощи шнуров разметьте все оси будущего строения (как сделать разметку фундамента под дом своими руками). Делать это надо обязательно потому, что при бурении и заливке свайных опор их точное расположение по осям выдержать трудно. Но ростверк должен быть выполнен с соблюдением перпендикулярности и параллельности всех его сторон. Иначе и стены дома встанут вкривь и вкось.

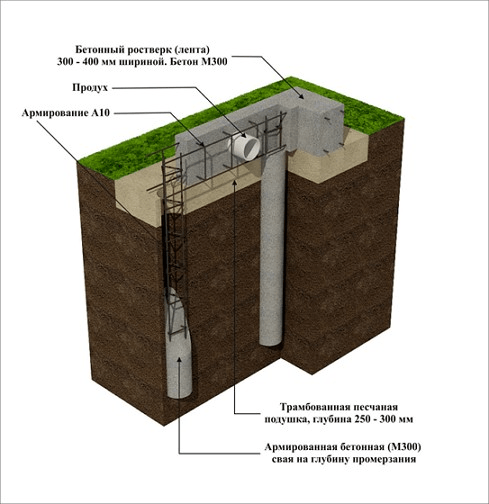

Схема устройства ростверка фундамента ТИСЭ.

Ростверк армируется по низу. Арматурную сетку необходимо связать со стержнями, выпущенными из оголовков свай. Заливку следует производить за один раз – в теле железобетона не должно быть швов.

Бетонирование

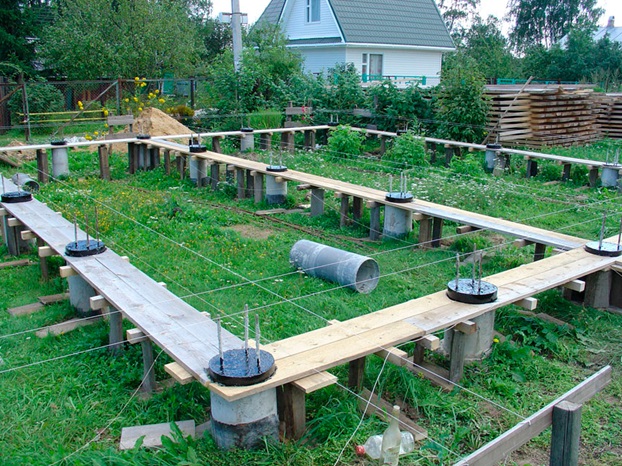

Для заливки свай используется бетон марки не ниже М300, скважина бетонируется постепенно, небольшими порциями. Каждый слой бетона важно уплотнить, для этой цели используют глубинный вибрационный аппарат.

После заливки скважины, необходимо еще выполнить бетонирования оголовка сваи высотой около 20 см, бетон заливается в съемную опалубку. Для сооружения опалубки отлично подойдет широкая пластиковая труба.

После того, как были забетонированы опоры фундамента, необходимо установить ростверк. Его монтаж можно начинать спустя 3 дня, когда сваи наберут необходимую прочность.

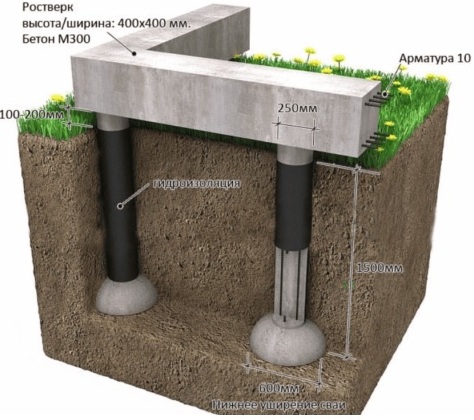

Высота ростверка зависит от типа конструкции – для легких конструкции из дерева или щитовых построек достаточно высоты в 20 см, для тяжелых сооружений лучшей высотой будет 40 см. Ширина ростверка рассчитывается по толщине будущих стен.

• Пространство между столбами засыпать грунтом, щебнем и песком. Ширина насыпи должна соответствовать ширине ленты фундамента плюс 20 см, высота 20 – 40 см (в зависимости от типа сооружения);
• Насыпь хорошо утрамбовать и уложить поверх полиэтиленовую пленку;
• Соорудить съемную опалубку из досок и фанеры, провести ее гидроизоляцию;
• Залить бетон – процесс бетонирования ростверка проходит в несколько шагов: слой бетона, слой арматуры, слой бетона, слой арматуры и заключительный слой бетонного раствора;
• Ростверк обязательно усиливается двумя слоями арматуры, пруты укладываются внахлест.
• Снять опалубку — по технологии опалубка может быть снята по истечении 22 дней;
• Удалить насыпь и покрыть ростверк жидкой гидроизоляцией.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

Бурим сваи и вставляем асбестоцементные трубы под сваи

Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

Вяжем арматуру под сваи

Сделать опалубку для ленты.

Уложить арматуру ростверка и залить ее бетоном.

Арматура не должна касаться краев опалубки

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.
