Если владелец решил уложить водный теплый пол своими руками, то главной его задачей является демонтаж всех слоев пола вплоть до бетонного или древесного основания. Собирать конструкцию можно только на очищенном основании с предварительным устранением его дефектов.

Обычно мелкие трещины, сколы и отслоения заделываются шпатлевкой, а неровности более 5 миллиметров устраняются при создании качественной стяжки. Естественно, выбор материала для заливки нового основания остается за владельцем, который вправе использовать дешевый бетон или высокопрочные самовыравнивающиеся составы.

В качестве гидроизоляционного материала лучше всего использовать плотный полиэтилен, толщина которого составляет более 250 микрометров. Также этот слой будет обладать пароизоляционными характеристиками, что позволит защитить полы не только от внешнего воздействия влаги, но и от конденсации ее непосредственно внутри перекрытия.

Поскольку полиэтилен необходимого размера подобрать достаточно сложно, то следует закрепить раскроенные листы внахлест с заступом в 12 сантиметров. Швы при этом заделываются скотчем, а пленка укладывается не только на пол, но и крепится к стенам по всему периметру, что позволяет также защитить стыки от попадания в них влаги. После того, как укладка водяного теплого пола своими руками будет завершена, можно будет удалить выступающие куски материала при помощи обычного ножа.

Он обладает рядом положительных характеристик:

• отличная изоляция от потерь тепла и попадания в помещение холодных воздушных масс. Причем теплоотражающие характеристики не хуже, чем у алюминия;
• высокая устойчивость к воспламенению;
• экологическая чистота и безвредность для человеческого организма;
• влагоотталкивающий эффект и т.д.

Заливание стяжки на теплый пол

После того, как завершено устройство теплых полов на плитах перекрытия или подготовленном основании, нужно поверх смонтированной системы залить надежную стяжку

Важно понимать, чем заливают теплый водяной пол, и как это сделать правильно.. Выполняется данная процедура следующим образом:

Выполняется данная процедура следующим образом:

• на отопительный контур накладывается металлическая сетка для армирования, толщина которой составляет не менее 3 миллиметров, а ячеистая структура представлена квадратами площадью в 10 квадратных сантиметров;
• альтернативой арматурной сетке может быть полимерная фибра, добавляемая прямо в раствор для создания стяжки пола;
• лучше всего осуществлять стяжку при помощи самовыравнивающихся смесей, либо использовать обычный бетонный раствор с повышенным содержанием пластификаторов, чтобы добиться высокой эластичности материала (прочитайте: «Как выполняется стяжка для водяного теплого пола»).

Как только качественное основание создано, и теплый пол функционирует на полную мощность без каких-либо неполадок, можно осуществить укладку финишного напольного покрытия. Выбрав качественный материал высокого качества с оригинальным дизайном, владелец станет счастливым обладателем отличного пола с подогревом. Помещение с таким полом будет не стыдно опубликовать на фото или представить гостям.

Итог

В статье подробно описывается устройство водяных теплых полов в коттеджах и частных домах. Если не отвлекаться от процедуры укладки и соблюдать все правила, то надежность такого пола будет гарантирована. Любые трудности укладки могут помочь решить специалисты, которые возьмут на себя ответственность за все этапы работ – от выбора компонентов системы теплого пола и закупки необходимых материалов до тестирования системы подогрева и укладки финишного облицовочного покрытия.

Укладка труб водяного отопительного контура

Создаваемая конструкция водяного теплого пола подразумевает использование одного из видов труб:

• металлопластиковые (подробнее: «Какая металлопластиковая труба для теплого пола лучше подходит»);
• полиэтиленовые.

Когда владелец укладывает пол с подогревом водяной своими руками, ему стоит заранее ознакомиться с особенностями монтажа труб отопительного контура:

в самых прохладных частях помещений и плохо прогреваемых частях дома трубы укладываются максимально плотно

Обычно плотность уменьшается от краев комнаты, к ее центру
Уделить максимальное внимание нужно оконным и дверным проемам, где циркулируют холодные воздушные массы;
при укладке важно соблюдать отступ от стен в 15 сантиметров, а между соседними трубами должен соблюдаться интервал в 10-30 сантиметров;
длина отопительного контура не должна превышать 100 метров, чтобы его эффективность не снизилась;
в тех местах, где трубы уложены на стык плиты и перекрытия, необходимо закрыть ее в металлическую гильзу, длина которой должна составлять более 30 сантиметров.

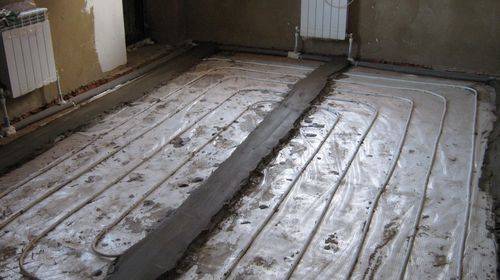

Укладка может быть осуществлена «змейкой», «зигзагом», «спиралью», а выбор определенной схемы остается исключительно за владельцем. У каждого из этих способов имеются свои преимущества и недостатки. Отопительный контур может быть уложен, как цельно, так и раздельно в виде двух отдельных участков.

Если использован второй способ, то нужно будет установить распределительный шкаф, через который будет осуществлено подключение каждого контура. Что касается особенностей подключения к основной отопительной системе всего дома, то владельцу стоит подробнее узнать о том, как сделать теплый пол от котла, чтобы облегчить процесс дальнейшей эксплуатации.

Монтаж трубопровода

В настоящее время для обустройства теплого водяного пола используют ПВХ трубы выдерживающие номинальное давление, существующее в системе водяного отопления и температуру до 200° С.

Схема раскладки трубопровода зависит от площади помещения и производительности системы водяного отопления.

Самой простой, и в то же время наименее эффективной является «змейка». Самой эффективной, но вместе с тем сложной в монтаже – «улитка».

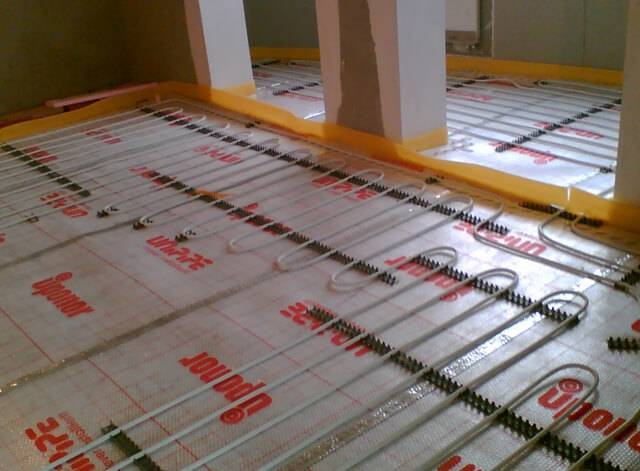

Если монтаж производится по ровному основанию, утепленному Пенофолом, то для крепления труб используют скобы (металл, пластик) которые фиксируются к слою утеплителя дюбелями системы «гарпун» — зазубренными по длине стержня.

Самым технологичным способом монтажа является укладка труб в маты с бобышками. Они позволяют осуществлять монтаж без применения дополнительных крепежных элементов. Необходимо приобретать маты с высотой «бобышек» равной диаметру труб, используемых для обустройства теплого пола.

Топовые производители выпускают маты с предварительно нанесенным на основание рисунком, который позволяет укладывать трубы по любой выбранной схеме.

Общее понятие

Теплоносителем для такого пола будет горячая вода. Источником тепла может быть система центрального отопления, а может быть и установленный в специальном помещении частного дома котёл для нагрева воды. Котлы могут работать на газе, дровах, угле…  Передаваться тепло будет по трубам, обычно металлопластиковым или полимерным. Размещаясь в «теле» водяного пола, они его нагревают, а от него уже нагревается воздух в помещении. По своей сути, такой пол в доме является той же самой батареей, чугунной или стальной, которые стоят во всех помещениях, обогреваемых с помощью централизованного отопления. Разница только в том, что батареи крепятся на стену, обычно под окнами, а трубы водяного пола размещаются по всей обогреваемой площади.

Способы установки пола с обогревом

Выбор пола с обогревом ограничен двумя способами:

1. Трубы с теплоносителем.
2. Электрический кабель.

Главное преимущество в установке с электрическим кабелем – простота. Кабель на глубину от 1 до 3 см. может уложить любой строитель, а можно провести установку электропитания своими руками, если вы, хоть немного, разбираетесь в электричестве. Тем более, варианты установки любого пола можно найти на видео с подробной инструкцией по установке.

Вот только эксплуатировать электрический пол будет дороговато. Водяной пол получается экономичнее.

Потому что трубы с теплоносителем будут уже замурованы в бетон. Выбрать пол с подогревом лучше в зависимости от площади, которую требуется обогреть. Так, если обогреваемое помещение небольшое по размеру, то выгодно будет и использование электрического пола. А если задача — нагреть весь дом, то лучше сэкономить и установить низ с водяным отоплением. Один из минусов нижнего подогрева с нагретой водой — установка насоса, так как теплоноситель сам не потечет по трубам.

Самые главные достоинства низа с подогревом на водяном отоплении:

• Визуально невидимы все отопительные приборы.
• Нагревание низа происходит по всему периметру, где установлен трубопровод.
• Возможность обогрева больших площадей малыми средствами.

Недостатки низа с теплоносителем от водяного отопления:

• Невозможность управления температурным режимом отопления;
• Падение давления в стояке;
• Возможность протечки и затрудненный ее поиск;
• Сложная установка оборудования;
• Запреты ЖКХ

Как устроен пол с подогревом

По сути своей работу нижний водяной подогрев – замурованная в пол батарея, в которую подается теплоноситель. Теплоноситель отдает тепло материалу около труб: бетону, алюминиевым пластинам, песку. Затем тепло передается основному покрытию низа, от его поверхности теплый воздух поднимается вверх, обогревая помещение.

Схема нижнего подогрева состоит:

• из теплоизоляции, которую укладывают под трубы, чтобы тепло не уходило вниз;
• полиэтиленовой пленки;
• сетки арматурной;
• трубопровода;

• бетонной стяжки;
• половое покрытие.

Если у вас есть даже небольшие навыки в строительстве можно попробовать установить теплый пол своими руками. Проще будет, если вы найдете фото — инструкцию по установке. Обязательно при установке нижнего подогрева следуйте инструкции:

1. Сначала укладывается теплоизоляционный материал: пеноплекс, пенопласт. Благодаря этим материалам тепло не идет вниз.
2. Укладывается лента для компенсации расширения от тепла стяжки.
3. Устанавливается арматурное покрытие, на него будут закрепляться трубы.
4.  Производится установка трубопровода. Можно выбрать любую форму укладки: змейка, ракушка, но, если верить фото, лучше будет уложить по спирали.
5. С шагом в один метр при помощи специальных хомутов трубы устанавливаются к арматуре.
6. Закрепляем в коллектор, который подает воду один конец труб, другой к возвратному коллектору.
7. После завершения работы система запускается, чтобы проверить ее работоспособность и обнаружить возможное протекание.
8. Если система функционирует без проблем, то производят установку бетонной стяжки низа с высотой 7см.

При монтаже пола нужно учитывать, что под линолеум, ламинат стяжка укладывается тоньше, под плитку бетонная стяжка может быть толще. Такой монтаж определяется разной теплопроводностью материала.

Водяной теплый пол и нюансы укладки слоев

Поскольку хозяина частного дома жилищно-коммунальные службы не могут ограничить в выборе используемых элементов, то использовать водяной теплый пол крайне выгодно. По сути это сетка труб, по которым циркулирует нагретый теплоноситель, представленный водой. Система водяного теплого пола при этом равномерно прогревает все помещение благодаря законам циркуляции воздуха.

Нагретые воздушные массы поднимаются к потолку, а холодны снизу нагреваются от вмонтированного в пол отопительного контура. На фото систему теплого пола заметить нельзя, а вот ощутить лично труда не составит, поскольку в помещении всегда будет тепло и уют.

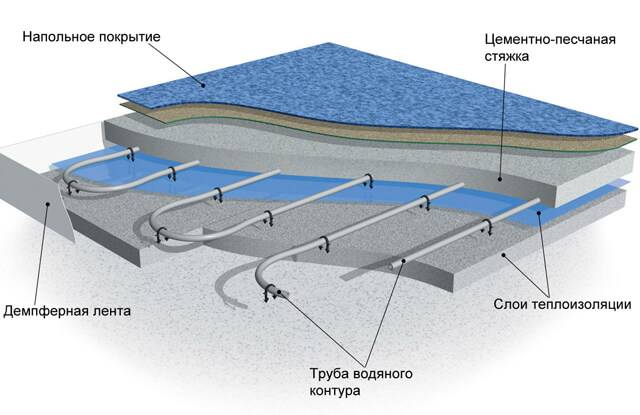

Как единая система теплый пол водяной имеет структуру, состоящую из нескольких слоев. Специалисты называют ее «пирогом».

Состоит такой пол по стандарту из следующих слоев:

• основание – черновой бетонный или деревянный пол;
• гидроизоляционный слой, дополненный специальной клеящейся строительной лентой;
• теплоизоляционный слой, защищающий помещение от потерь тепла и направляющий прогретые воздушные массы исключительно вверх внутрь комнаты;
• система водяных труб отопительного контура;
• стяжка, в которую осуществляется закладка контура;
• облицовочное напольное покрытие.
