Фильтры для системы отопления

Назначение расширительной емкости

Компенсационный бак системы отопления предназначен для поддержания требуемого давления в отопительной сети. При тепловом расширении жидкости излишек теплоносителя поступает в емкость. Если бы ее не было, то это приводило бы к значительному превышению давления в трубопроводе и аварийной ситуации.

При поступлении расширившегося теплоносителя в бак давление в системе нормализуется. После остывания воды жидкость из бака снова поступает в отопительный контур. Это обеспечивает стабильность показателя в сети независимо от температуры теплоносителя.

Устройство расширительного бачка

Есть расширительные емкости открытого и закрытого типа. Первая разновидность самая простая – это обычная бочка с крышкой. Снизу в нее врезан патрубок для подключения к системе отопления, а сверху – труба для аварийного слива теплоносителя в канализацию. Открытый расширительный бак устанавливают в наивысшей точке сети.

Емкость закрытой разновидности состоит из двух камер – воздушной и водяной. В нижней части также есть патрубок для подсоединения к отопительному контуру. Сверху стоит ниппель для нагнетания воздуха в камеру, а также манометр для отслеживания давления. Бак закрытого типа обязательно имеет автоматический воздухоотводчик и предохранительный клапан.

Два камеры разделяет эластичная мембрана. Если расширившийся теплоноситель поступает в водяную камеру, то он продавливает мембрану в газовую камеру и вызывает повышение давления там. После охлаждения теплоносителя жидкость поступает обратно в систему под давлением воздуха.

Расчет объема компенсационного бака

При определении объема расширительной емкости придерживаются правила, что она должна быть больше на 10%, чем количество нагретого теплового носителя в отопительной системе. Для более точного расчета используют следующую формулу Vб = Vс х k/D, где:

• Vс – количество теплового носителя в отопительном контуре;
• D – коэффициент эффективности расширительной емкости;
• K – коэффициент расширения жидкости при нагреве;
• Vб – объем компенсационного бака.

Для расчета общего количества охлажденного теплоносителя важно учесть показатели всех комплектующих для отопления, а именно отопительных приборов, трубопроводов, нагревательного оборудования. При определении объема трубопроводов учитывают их внутреннее сечение

Коэффициент расширения жидкости составляет 0,04 при нагревании теплоносителя до 95°С. Однако при концентрации примесей в пределах 10% используют поправочный коэффициент равный 1,1. При количестве примесей 30% это число составляет 1,3. Коэффициент эффективности расширительной емкости равен 0,375. Определив искомое число, увеличиваем его на 10 процентов.

Принцип работы газовых котлов

Перед тем, как понять, для чего потребуются комплектующие для котлов отопления, необходимо понять суть работы котлов такого типа. Газ подается обычно по трубе, изготовленной из стали.

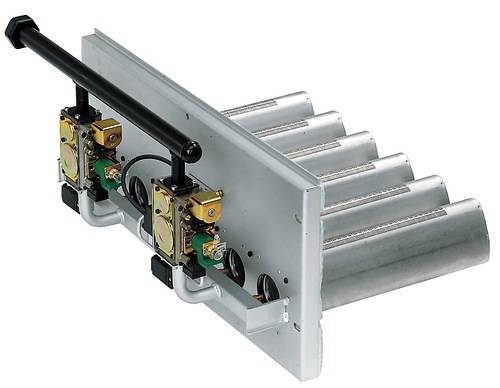

После этого газ направляется в горелки для котлов отопления, и там происходит процесс воспламенения. Огонь открытого типа можно получить одним из перечисленных ниже методов:

• Вручную – такой вариант добывания огня уже крайне устарел;
• С помощью пьезорозжига. Горящий запальник всегда будет воспламеняться от искры;
• С помощью розжига электронного типа. Сегодня такая форма воспламенения является наиболее эффективной. Такой вариант имеет один небольшой минус – для него требуется наличие электроэнергии.

Розжиг электронного типа

Запчасти для котлов отопления могут понадобиться даже в то время, пока не истек гарантийный срок условия. Этому может быть одна из следующих причин:

• Неправильная установка котла;
• Неправильное использование агрегата;
• Несвоевременное техническое обслуживание;
• Перепад напряжения в сети. Для решения этой проблемы можно приобрести дополнительно такое устройство, как стабилизатор напряжения.
• Плохое качество теплоносителя. Чтобы решить данную проблему, можно на входном трубопроводе произвести монтаж специальных устройств типа фильтр для котла отопления.

Проблем, как видно, может возникнуть немало, поэтому лучше подумать о некоторых нюансах заранее, чем потом искать решение проблемы в срочном порядке.

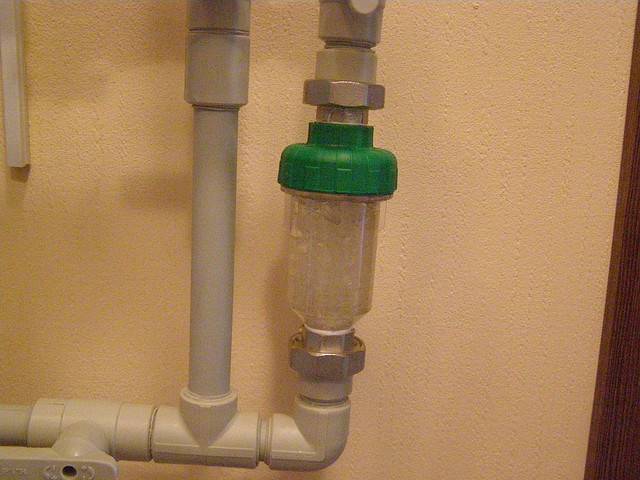

Фильтр в системе отопления

Классификация фильтров для отопления

Очистной фильтр для системы отопления частного дома выбирается из следующих моделей:

Можно использовать обычные отстойники, которые функционируют с использованием принципов гравитации. Тяжелые частицы и мусор просто оседают на дно устройства. Под действием турбулентных и центробежных потоков воды частицы мусора перемещаются к краю емкости, откуда они легко смываются в отстойник.

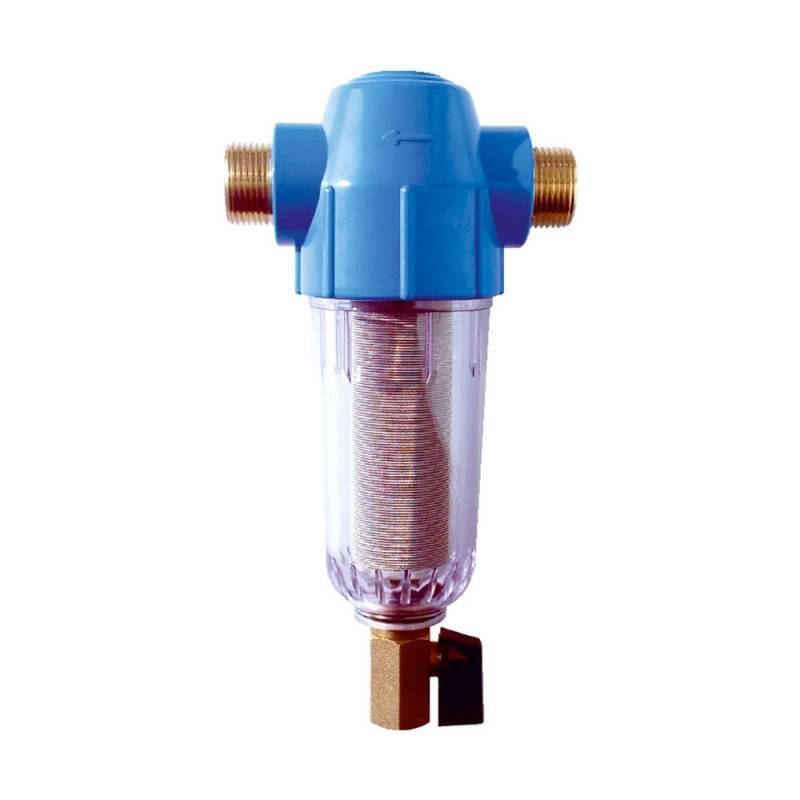

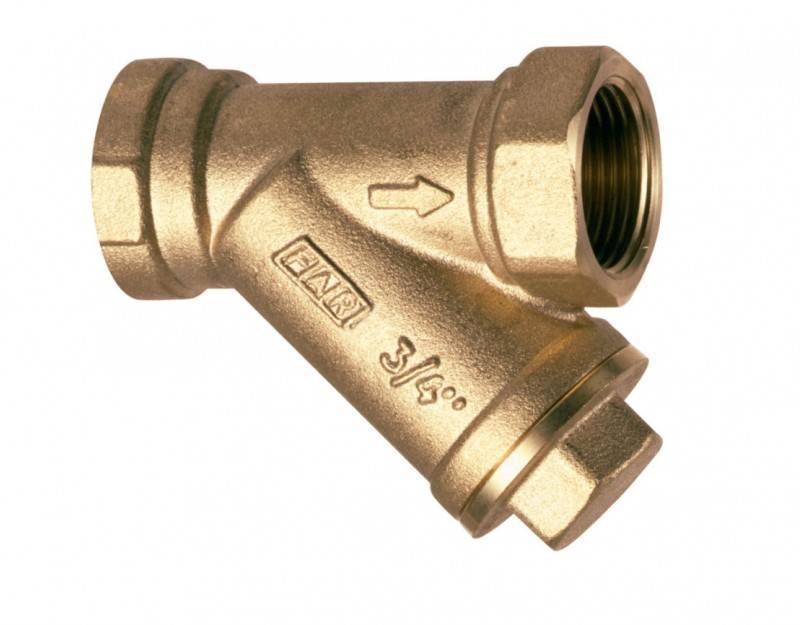

Сетчатые фильтры состоят из ячеек разного размера

При выборе этой разновидности важно правильно определить габариты ячеек, чтобы фильтр задерживал все загрязнители, но при этом не засорялся очень быстро.
Магнитные устройства просто притягивают к себе крупные частицы и окалины. В итоге вероятность появления накипи существенно уменьшается.

Назначение грязевика, его плюсы и минусы

Для фильтрации теплоносителя в системе отопления устанавливают фильтр-грязевик для воды. Обычная водопроводная вода содержит в своем составе различные примеси, соли и загрязнители, которые оседают на стенках трубопроводов и отопительного оборудования и способствуют его коррозии. Из-за накипи внутренний диаметр труб уменьшается, что становится причиной плохой циркуляции воды.

Для очистки теплового носителя от примесей и частиц мусора, в сеть встраивают грязевики. В них различные мелкие примеси оседают в виде осадка, после чего легко удаляются без демонтажа оборудования и разгерметизации контура.

Преимущества грязевиков для систем отопления:

1. Благодаря системам фильтрации в контуре нет отложений грязи и накипи. Срок службы трубопроводов, оборудования и отопительных приборов увеличивается.
2. В автономной сети не приходится часто менять теплоноситель, а также покупать дорогостоящие присадки для него.
3. В сложных разветвленных контурах с множеством поворотов и жесткой водой фильтры надежно защищают трубопроводы от засорения.
4. Еще одним плюсом использования фильтрующих приспособлений является сохранение эффективности системы отопления. Благодаря отсутствию мусора и отложений экономия энергоносителя достигает 40%.
5. Уменьшается вероятность появления коррозии и протечек в системе отопления. Отопительный контур просто очищается. Также сокращаются расходы на обслуживание сети.

Минусы применения грязевиков только в том, что нужно потратиться на их покупку. Однако незначительные затраты на приобретение фильтров быстро окупаются долговечностью системы и экономией на энергоносителях.
