Отопление частного дома газовыми баллонами

С чего начать изучение вопроса

Процесс обогрева выполняется при помощи бутана или пропана.

На производстве производят сжижение газа, далее его загоняют в баллоны.

Так происходит доставка до места потребления – будь это частные лица либо коммерческие организации.

В обычном состоянии газу требуется занимать значительный объём, поэтому его переводят в жидкую форму. Такая обработка позволяет закачать в ёмкости гораздо больший объём газа.

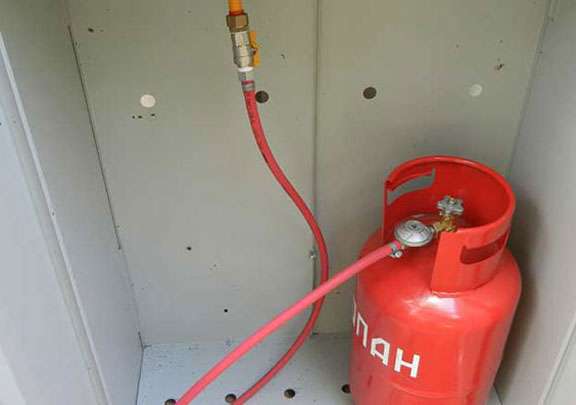

Далее газовый баллон следует подключить к котлу используя редуктор (приспособление для снижения давления). Газ, возвращается в своё первичное газообразное состояние. Далее происходит сжигание газа в котле, в итоге выделяется требуемое тепло.

Сжиженный газ как вид топлива

СУГ — сжиженный углеводородный газ — производится из некоторых фракций природного голубого топлива или попутных нефтяных газов. Процесс сжижения происходит при нормальном температурном режиме и небольшом избыточном давлении. При этом готовый продукт становится существенно меньше в объёме — примерно в 250 раз.

Любой СУГ является смесью пропана с бутаном. Бутан мог бы использоваться самостоятельно, но он плохо испаряется, поэтому к нему подмешивается пропан как более активный газ. В зависимости от соотношения этих газов в композиции будут меняться физические и потребительские свойства смеси.

Важно! Зимой, когда из-за низкой температуры испаряемость СУГ снижается, есть смысл применять топливо с повышенным содержанием пропана. А летом, когда газ увеличивается в объёме и есть опасность разгерметизации — лучше использовать смеси с преобладанием бутана

Согласно ГОСТ 20448–90 производится классификация сжиженного газа, предназначенного для коммунального и бытового использования:

1. ПТ — если в смеси более чем ? пропана.
2. БТ — если бутана в смеси более трети.
3. СПБТ — с содержанием бутана в смеси от 25 до 60 процентов.

Топливо, которое предназначено для автомобильных двигателей, может иметь маркировку ПА или ПБА. Они тоже подойдут для котлов, причём требования к ним по качеству, такие как остаток жидких веществ и различные примеси, как правило, выше.

В баллонах СУГ находится частично в жидкой, частично в газообразной форме. По мере расхода смеси, жидкий газ испаряется и создаёт рабочее давление в баллоне. Именно тем, насколько интенсивно происходит переход из жидкой фазы в газовую, определяется эффективность работы установки. Часто встречающаяся проблема — «замерзание» сжиженного газа зимой. При минусовых температурах СУГ плохо испаряется и давления в системе недостаточно, чтобы горелка котла работала в штатном режиме. Решения есть:

1. Использовать «зимнюю» смесь (ПТ) — с увеличенным содержанием пропана, который обеспечит необходимую испаряемость жидкой фазы и создаст давление.
2. Увеличить количество баллонов, используемых одновременно. Чем больше установлено сосудов — тем больше будет площадь «зеркала» газа, находящегося в жидкой фазе, тем больше его будет испаряться.
3. Применить фабричный подогревающий элемент для баллона.

Летом ситуация обратная — испарение происходит очень интенсивно, поэтому давление может возрасти до критичного, что чревато аварийными ситуациями. Решения:

1. В тёплое время года переходить на БТ или СПБТ.
2. Заполнять баллоны не полностью.
3. Исключать прямое попадание солнечных лучей на корпус емкости с газом.
4. Применять автоматику и аварийные клапаны для контроля давления.

502 Bad Gateway

Автономное отопление дома на газовых баллонах можно использовать, когда невыгодно применять другое топливо. Любое топливо может подорожать, как в случае с дизельным топливом или дровами.

Старайтесь прислушаться ко всем возможным предложениям профессионалов и обычных потребителей, которые пользуются отоплением на газовых баллонах.

Не только в целях безопасности, но и в целях экономии бюджета.

Важная информация!

Для обеспечения безопасности своего жилища и его жильцов можно, ночью во время сна, понижать подачу газа.

В хозтоварах и во многих строительных магазинах и супермаркетах следует купить горелку. Вариантов, конечно же, много, но следует присмотреться к вариантам 10-20 кВт, необходимо учитывать объём комнат и помещений.

Приобретённая горелка подключается к баллону с газом, используя редуктор, он использует топливо от одного восьмого до двух кубов на квадратный метр. При эксплуатации горелки, которая работает от центральной магистрали – потребуется регулирование клапана, так как отверстие магистральном в клапане немного больше, а также ниже давление.

Внимательно читайте инструкции, которые прилагаются ко всем горелкам.

Для экономии можно подключать и, например, старую советскую газовую плиту, однако в ней придётся поменять жиклер. Про установку мы поговорим в следующий раз.

Внимание!

Иногда продавцы в магазинах, могут предлагать более дорогие варианты, приговаривая, что плита не будет функционировать на сжиженном газе, в тот же момент инструкция уверяла о другом!

Читайте инструкцию.

Газовое отопление в частном доме общие принципы устройства и много полезных советов

Транспортируют природный газ по трубопроводам, с помощью газовозов, их еще называют танкерами, и в железнодорожных цистернах. Танкер-газовоз представляют собой транспорт, позволяющий перевозить добытый продукт в сжиженном состоянии.

К преимуществам природного газа относят:

• высокие показатели теплоты сгорания;
• легкость транспортировки;
• малое количество вредных выделений;
• автоматизацию процесса сжигания.

Применяется для отопления площадей, подогрева воды, приготовления пищи в частных владениях, многоквартирных домах, общественных заведениях, для отопления офисов и коммерческих помещений, в виде топлива для машин, в технологических процессах изготовления продукции разного назначения.

Плюсы данного вида отопления

• Чистота топлива.
• Автономность системы.
• Высокая стабильность
• Лёгкость использования и управления.
• Низкие затраты на топливо.

Отопление дома газовыми баллонами становится гораздо популярнее в наше время, поэтому важно подумать, как будет производиться монтаж всей системы, не важно будь это новое строительство или реконструкция старого дома или постройки. Также необходимо иметь в виду, что от такой системы есть возможность создать снабжение дома или коттеджа горячей водой

Также необходимо иметь в виду, что от такой системы есть возможность создать снабжение дома или коттеджа горячей водой.

Такая система пригодится тогда, если нет ни единого варианта подключиться к магистрали. Такая система отопления имеет довольно хороший коэффициент полезного действия, из-за того, что природный газ за доли секунд переходит из жидкого состояния в газ.

Газовые баллоны при желании используют практически везде, хоть в простой избушке, поэтому отопление коттеджа или дома газовыми баллонами следует назвать поистине автономным.

Можно с лёгкостью производить прогрев любых комнат и помещений, пользоваться прогретой водой в системе как душе угодно, это несомненно отличные возможности.

Сегодня популярностью среди потребителей пользуется пропан-бутан. У него много плюсов, поэтому он настолько востребован.

Плюсы:

• высокая доступность;
• вырабатываемое тепло;
• стабильность, безопасность и простота;
• автономность.

Благодаря этим плюсам мы имеет в итоге: недорогое, выгодное и надёжное оборудование, которое обеспечивает отопление дома.

Огромное преимущество – можно отключать и включать систему отопления со сжиженным газом, будь то день или ночь. Даже тогда, когда коттедж или дом ещё только в процессе строительства или уже сдан в эксплуатацию.

Как происходит заправка

Данный вид отопления подразумевает постоянные доставки нового газа к месту потребления. В некоторых селениях имеются специальные рабочие с грузовиком, для подвозки топлива.

У следующих есть газовые (пропановые) станции. Но не все и не всегда заправляют так, как надо.

Заправляя только половину, на некоторых станциях заявляют, что остаток надо заполнить конденсатом, ибо газ может вскипеть при сорока градусах. А сам конденсат спасёт от неминуемого взрыва.

По информации с различных сайтов можно выяснить, что 1 баллон ёмкостью пятьдесят литров способен обеспечить хорошую функциональность с мощностью десять-двадцать кВт.

Автономная система функционирует примерно 1/3 дня, в расчёт берётся и горелка, и время её остывания до нужной температуры, которую можно выбрать самостоятельно. В итоге мы имеем – при температуре в двадцать градусов система отопления использует пять кВт.

Минусы системы

При расположении на улице, а так при низких температурах на улице в мороз – система не сможет нормально функционировать, либо совсем отключится, из-за того, что конденсат замёрз и не даёт места для выхода газа.

Дельный совет!

Ставьте баллоны в теплом месте, желательно не в жилом.

Для многих загородных домов и коттеджей это не проблема, там имеются помещения или даже отдельные здания.

Если такого нет, расстраиваться не стоит.

Быстро смастерить самому вентилируемый утеплённый короб – не должно составлять проблем. Сам короб можно сделать из металла, утеплить пяти слоем пенопласта изнутри и просверлить отверстия для вентиляции.

Не забывайте о важности вентиляции, поставьте баллоны в проветриваемых зданиях или помещениях. Помните, газ тяжелее воздуха

В случае утечки — это может привести к беде

Помните, газ тяжелее воздуха. В случае утечки — это может привести к беде.

Расчёт расходов на отопление сжиженным газом

Для генерации киловатта тепла котёл будет брать чуть более 0,1 килограмма сжиженного газа в час. К примеру, дом в 100 квадратов требует установки теплогенератора мощностью порядка 10 кВт. То есть в час будет сжигаться до 1–1,2 килограмм СУГ, в сутки — до 25 кг. Но современный технологичный котёл не работает весь сезон на полную мощность, к теоретическому расходу обычно применяют понижающий коэффициент 0,5. Получается, что за 7 месяцев будет израсходовано около 2625 кг газа: 25 х 30 х 7 = 5250 х 0,5 = 2625.

Такой вид отопления значительно дороже отопления с помощью магистрального газа, но если вам не хватает мощности электросетей для отопительной системы, то данный способ можно рассмотреть как альтернативу. Единственный минус системы — это необходимость несколько раз в месяц посещать АГЗС для заправки баллонов.

Главная » Отопление и вентиляция на даче.

Организация отопления из баллона

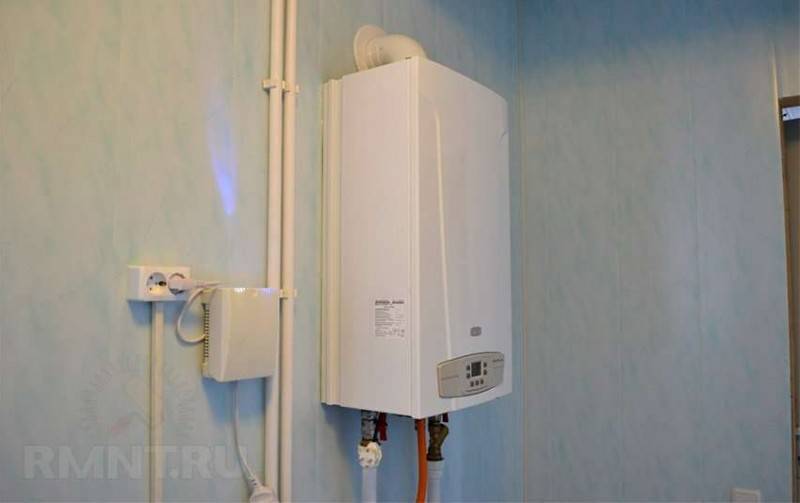

Какой теплогенератор использовать

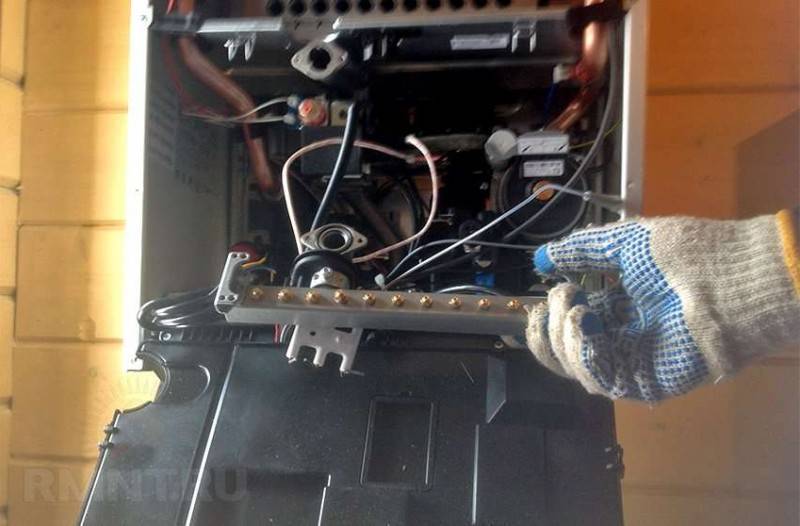

В данном случае можно использовать любое отопительное устройство, рассчитанное на сжигание газа. Это может быть котёл для водяного отопления либо калорифер/конвектор (в том числе камины и печи с газовыми горелками), который в качестве теплоносителя использует воздух, транспортируемый по системе каналов. Для обогрева нежилых помещений от баллонов всё чаще применяются инфракрасные газовые излучатели.

Производительность теплогенератора подбирается по общим правилам, но его необходимо должным образом подготовить под СУГ. Для этого горелки меняются на специальные, либо производится замена форсунок, которыми могут комплектоваться котлы. Также приходится регулировать автоматику на минимальное потребление топлива.

Важно! Учитывая высокую стоимость энергоносителя, логично будет приобрести наиболее технологичный и экономичный теплогенератор, например, конденсационного типа

Редуктор давления

Это устройство предназначено для преобразования и поддержания стабильного давления. Редуктор необходим, так как давление в системе постоянно меняется, оно зависит от типа СУГ, температурного режима, количества сосудов, остатка газа, длины топливной магистрали

Важно подобрать редуктор согласно характеристикам теплогенератора. Учитывать рабочее давление и производительность

В продаже имеются устройства с показателями 50, 42, 37, 32 мбар. Не так давно появились модели с возможностью регулировки в диапазоне от 20 до 60 мбар. Если давления будет мало — котёл будет работать неэффективно, либо горелка вообще не запустится. При повышенном давлении возможны поломки котла и затухание горелки вследствие «отрыва» пламени. Производительность редукторов, которые используются для кухонных плит, бывает недостаточна для питания котла. Они пропускают всего 1 кг газа в час, тогда как теплогенератору мощностью в 20 кВт нужно около 2–2,5 кг.

Баллоны

Для питания системы отопления необходимо использовать сразу несколько ёмкостей, только так будет обеспечено необходимое давление и реже придётся производить заправку. Как правило, для среднего размера коттеджа (100 м 2 ) собирают батарею в 6–8 сосудов, которые располагают в основном прямолинейно.

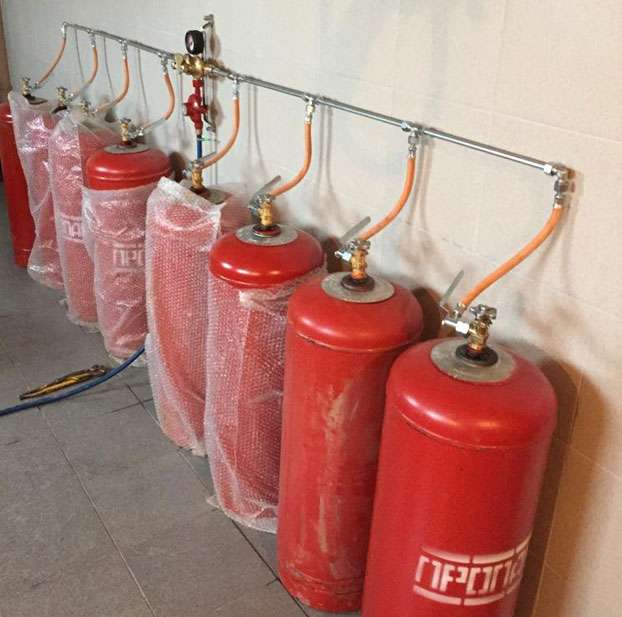

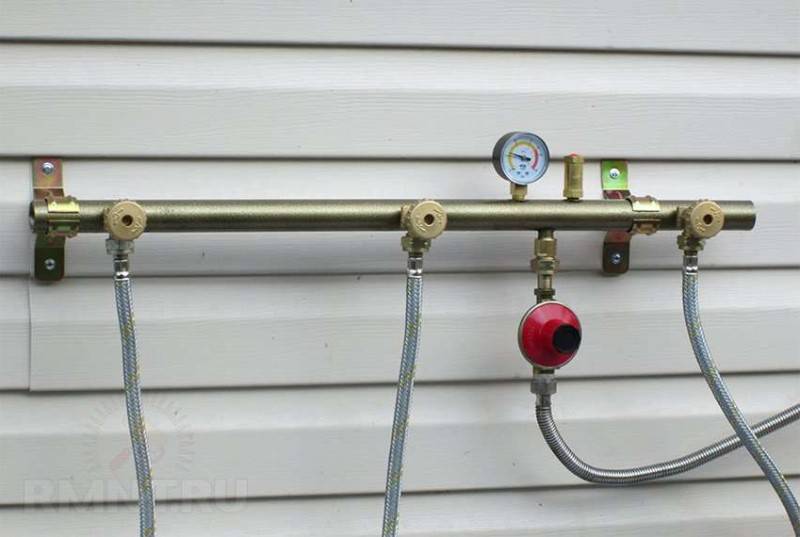

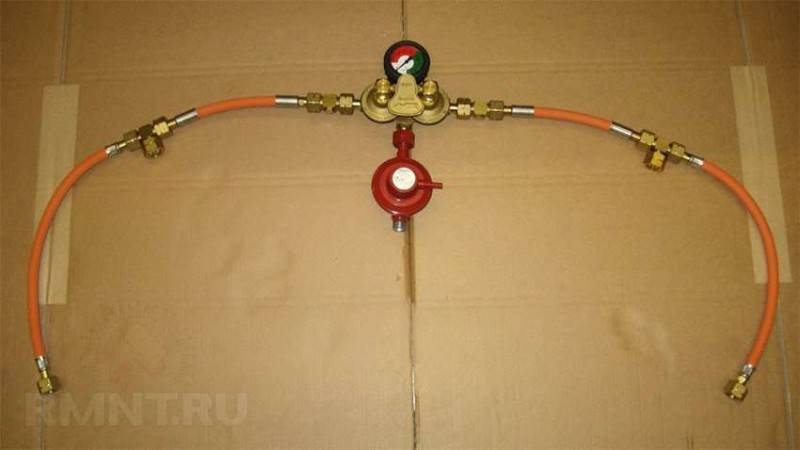

Ёмкости соединяются при помощи гребёнок либо тройников. Группами они подключаются к теплогенератору посредством общего редуктора. При этом многобаллонная установка может быть разделена на две ветки: рабочую и резервную (автоматически/вручную включается, когда первая группа сосудов опустошается).

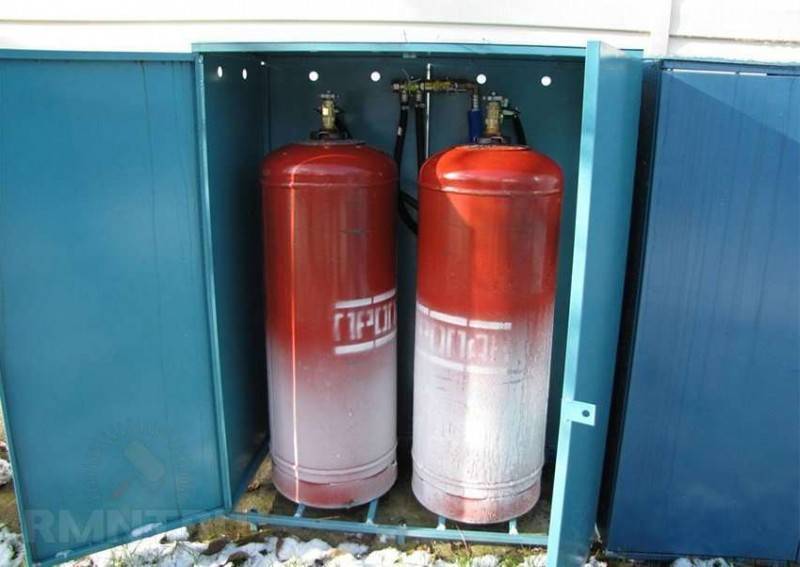

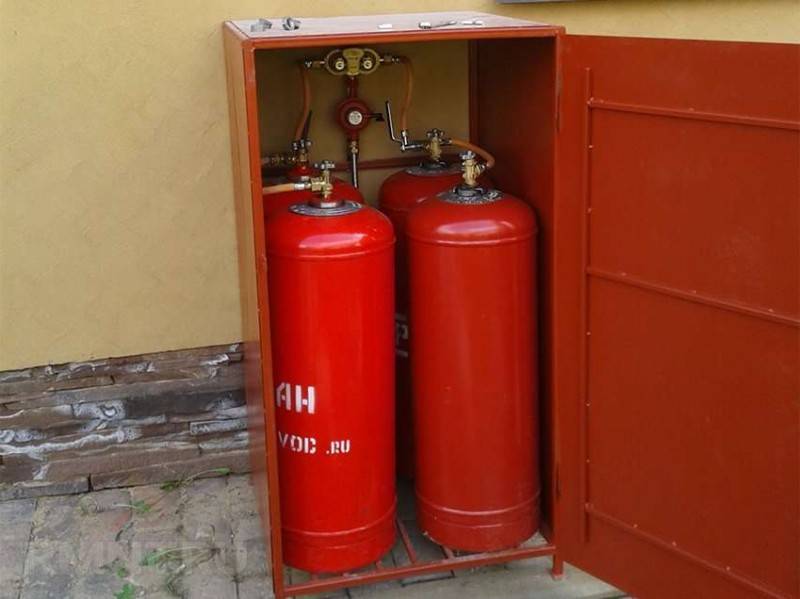

Важно! Устанавливать баллоны необходимо снаружи здания в металлических проветриваемых шкафах. Чем меньше длина топливопровода — тем лучше

В целях безопасности сосуды следует наполнять не более чем на 85 процентов объёма (в 50-ти литровую ёмкость закачивают около 40 литров смеси — порядка 22 кг СУГ).

Прочие элементы

Для сборки системы используют множество функциональных элементов — обязательных и опционных:

• шланги высокого давления;
• гребёнки и тройники;
• краны;
• манометры и индикаторы давления;
• сбросные и обратные клапаны;
• аварийные отсекатели по высокой температуре и утечке;
• автоматические и ручные переключатели между группами сосудов;
• подогрев редуктора и баллонов;
• резьбовые/быстросъёмные фитинги.

Отопление газовыми баллонами в частном доме

Если метан, вырвавшись на свободу, стремится улетучиться, то пропан-бутан, напротив, собирается у земли. Концентрационные пределы взрываемости в % у пропан-бутана в 2-2,5 раза ниже, чем у метана.

Второе.

Пропан-бутан имеет довольно высокую температуру перехода из жидкого в газообразное состояние. Поэтому при проектировании необходимо учитывать явление конденсатообразования и необходимость использования испарителей. Это создает определённые технические особенности безопасности проекта.

На практике

Не имея гарантий по срокам получения всех необходимых согласований для строительства подводящего трубопровода природного газа и желая запустить производство к конкретной дате, предлагаем котельную на альтернативном виде топлива и эксплуатировать её на этом виде до окончания строительства газопровода.

Для этой цели по общему анализу лучше всего подходит пропан-бутан.

Предпочтение ему отдано по ряду ценовых, сервисных характеристик. Кроме того, на пропан-бутане имеют минимальные изменения в схеме котельной при переводе её на природный газ в качестве основного вида топлива.

При проектировании особого внимания требует соответствие диапазона регулировок головки ёмкости и газовой линейки горелки, а также рациональный выбор объёма емкостей.

Успешная эксплуатация котельных на сжиженном углеводородном газе показывает:

• В нашей климатической зоне даже в самые холодные периоды (t° -25°C) для работы котельной хватает естественного испарения пропан-бутана и не требуется включение испарителей.
• Нет случаев перебоев с поставкой пропан-бутана.
• За отопительный сезон для потребителя цена на пропан-бутан не изменяется.
• Диспетчерский персонал заказчика справляется с задачей эксплуатации котельной в полностью автоматизированном режиме.

Перспективу применения пропан-бутана можно увидеть при анализе динамики цен на энергоносители в нашей стране и на мировых рынках.

Если по природному газу мы отстаём от европейских цен как минимум в 9 (для Словакии) и как максимум в 15 раз (для Германии), то по пропан-бутану мы отстаём от среднеевропейских цен лишь в 1,5 раза.

Учитывая, что программа реорганизации энергоснабжения предполагает постоянное повышение цен на природный газ, можно предположить, что через несколько лет себестоимость Гкал на пропане и на природном газе сравняются.

В дальнейшем потолок мировых цен «не пустит» пропан-бутан дорожать столь же интенсивно, как природный газ, и эффективность его использования резко повысится.

Сравнени цен: Сжиженный газ или дизтопливо?

Расчеты  стоимости 1 кВт*часа:

Дизтопливо. Удельная теплота сгорания дизтоплива 43 мДж/кг; или, с учетом плотности, 35 мДж/литр; учитывая КПД котла на солярке (89 %) и коэффициент использования тепла атмосферного котла при выбросе выхлопных газов в атмосферу 0,75 получим, что при сжигании 1 литра вырабатывается 23 мДж энергии, или в более привычных единицах 6,45 кВт*ч.

Стоимость 1 литра солярки — 40 руб.

Стоимость 1кВт*ч энергии сгорания дизтоплива — 2,8 руб.

Пропан-бутановая смесь СПБТ (Сжиженный углеводородный газ СУГ).  Удельная теплота сгорания СУГ 45,2 МДж/кг или, с учетом плотности, 27 МДж/литр, учитывая КПД газового котла 95% и коэффициент использования тепла конденсационного котла 1,1, получим, что при сжигании 1 литра вырабатывается 27 МДж энергии, или в более привычных единицах — 7,8 кВт*ч.

Средняя за год стоимость 1 литра СУГ (от 11 до 14 рублей)  – 12,5 руб.

Стоимость 1кВт*ч энергии — 2,8 руб.

Цена 1 кВт тепла, полученного от сгорания дизеля намного больше, чем от сгорания  СУГ.

Приведенные цифры показывают, что из перечисленных источников тепла более экономичным является сжиженный газ.

Заправочные баллоны

Нагрев системы газового отопления дома требует постоянной доступности ресурсов. В принципе, каждый тип системы отопления нуждается в доступе к топливу, но в случае газовых баллонов это несколько сложно. Если, например, для электрических котлов вам нужен только доступ к электрической сети, когда необходимо нагревать газовое присутствие баллонов — их нужно регулярно покупать или закалять.Читайте как «газовое отопление в доме».

В некоторых деревнях есть бригады с вспомогательными работниками и оборудование для их доставки.

Если эти услуги недоступны, вам необходимо будет приобрести бутылки или искать SG для их загрузки сжиженного нефтяного газа (см. «Котел для сжигания газа для горючего для отопления»).

Нагрев от газовых баллонов дешевле, если он заполнен топливом. Однако следует иметь в виду, что некоторые GDS пытаются сохранить и заполнить только половину.

В то же время штатные станции говорят, что газ кипит только на 40 градусов, поэтому нецелесообразно заполнять полный бак — он может лопнуть. В то же время закупленные продукты практически полностью заполнены газом. Поэтому такие предложения не должны быть согласованы. Отопление дома с воздушным газом оказывается очень экономичным.

Для обеспечения нормальной работы системы отопления мощностью 10-20 кВт достаточно одного цилиндра емкостью 50 литров. Целесообразно покупать автоматические устройства — они работают не весь день, а около трети дня, нагревая газ частного дома баллонами только в том случае, если температура падает ниже определенной температуры. Работа обычных систем должна регулироваться независимо. Таким образом, если вы установите желаемую температуру в помещении на 20 градусов, котел будет потреблять около 5 м³.

Независимо от того, является ли это автоматическим или нет, желательно отключить ночной котел по соображениям экономии.

Особенности сжиженного газа

Сжиженный газ это тот же природный газ, но искусственно сжиженный.

Его сжимают и охлаждают до температуры минус 160 °С. Делается это для того, чтобы легче было транспортировать и хранить. При сжимании объём уменьшается в 600 раз. Процесс протекает в специальных установках (турбинно-вихревых, турбодетандерных, дроссельных) ступенчато — на каждой ступени газ сжимается не более чем в 12 раз, затем охлаждается и передается на следующую ступень.

Хранится он в криоцистернах.

Преимущества сжиженного газа следующие:

• негорючий;
• невзрывоопасный;
• быстро испаряется;
• не токсичен;
• может транспортироваться в баллонах различной емкости;
• не вступает в реакцию с металлами.

Сжиженный газ заправляют в баллоны разной емкости, назначение которых разноплановое. Их используют для транспортировки, хранения и для применения в работе. Это классическая формулировка назначения баллонов.

Значит, подводя итог всему, что выше сказано, в баллонах находится сжиженный природный газ, который широко применяется в жилищно-коммунальном хозяйстве, на транспортных средствах, в промышленности и сельском хозяйстве.

Недостатки нагрева газа на роликах

Как и любой другой метод нагрева, он также имеет свои недостатки:

• если цилиндр находится в дороге, в случае сильного мороза система может быть остановлена ​​- конденсат будет заморожен и предотвращен утечкой газа;
• Не размещайте баллоны в необработанных помещениях;
• потому что газ тяжелее воздуха, а затем, если он просочится, его можно опустить (в подвал, подвал), и серьезные последствия возникнут с серьезной концентрацией.

Таким образом, нагрев газовыми баллонами при определенных условиях не может быть очень опасным.

Поэтому их следует хранить только в вентилируемых помещениях, под которыми нет подвала. Желательно даже разместить их в специальном приложении на сайте. В комнате должно быть тепло, поэтому в морозе нет системы. Если добавка холодная, то вы должны сделать металлическую или пластиковую коробку для цилиндров. Для изоляции стены покрыты пластиковой пеной толщиной 5 сантиметров.

Вам нужно вентиляционное отверстие в крышке коробки.
