Как правильно подключить бойлер косвенного нагрева к одноконтурному котлу

Какой вариант подойдет для большой площади

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого. Поскольку расстояние от нагревателя до точки забора воды может быть значительным, приходится довольно долго ждать, пока стечет холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которой горячая вода циркулирует между нагревателем и точкой разбора постоянно, сохраняя заданную температуру. С пластинчатым теплообменником такое устройство использовать нельзя, поскольку минеральные отложения будут образовываться на пластинах очень интенсивно.

В небольшом доме важное значение имеют размеры оборудования. Оптимальным выбором может стать компактный бойлер, в который вставлен большой трубчатый теплообменник

В этом случае трубы размещают по спирали по всей высоте бойлера, чтобы быстрее нагревать сразу весь объем воды. Повышает эффективность правильное расположение змеевика, например, в виде двух параллельных спиралей. Такое устройство позволяет с комфортом использовать даже небольшой бойлер, объемом всего 10-20 литров.

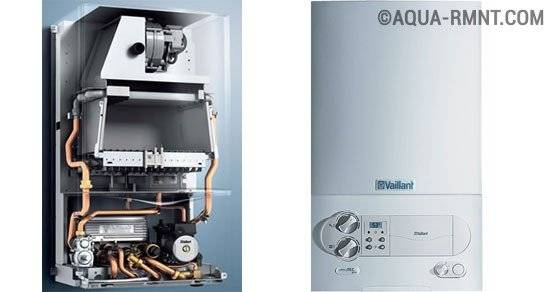

Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и приемлемой цены. Это отопительное оборудование давно известно и пользуется заслуженной популярностью

Трубы и пластины в чем принципиальная разница

Традиционный трубчатый теплообменник представляет собой трубу малого диаметра, уложенную по спирали. Вода для отопительной системы и ГВС движется внутри, получая тепло. Система практичная, но довольно громоздкая, поскольку модели высокой мощности комплектуются отдельно стоящим бойлером. Нередко для организации котельной нужно выделять отдельное помещение.

Проблема была решена, когда появились бойлеры послойного нагрева. Внутри такого агрегата располагается ряд пластин, между которым оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в бойлере. В результате:

• вода нагревается значительно быстрее, чем в трубчатом бойлере;
• бойлер встраивают прямо в газовый котел;
• устройство получается очень компактным;
• стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако немало домовладельцев очень скоро обнаруживают, что послойный нагрев имеет и ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается и агрегат выходит из строя

Особенно важно учитывать эту особенность пластинчатых теплообменников в местностях, где вода отличается повышенной жесткостью

В пластинчатом теплообменнике вода прогревается примерно до 80 градусов, что способствует активному оседанию отложений и засорению узких протоков. Если содержание минералов составляет более 140 мг/л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, снабженные встроенным бойлером косвенного нагрева. На трубах, по которым перемещается вода, также могут откладываться минералы, однако протекает этот процесс гораздо медленнее, чем при послойном нагреве. Конструкция такого котла практически не отличается от комплекта из одноконтурного котла и бойлера с трубчатым теплообменником. Оба эти элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что на трубчатом теплообменнике также оседают минералы, хотя происходит это довольно медленно. Для эффективной работы бойлера рекомендуется раз в несколько месяцев проводить очистку

Кроме того, чтобы снизить интенсивность образования осадка, следует устанавливать регулятор нагрева на 54 градуса или ниже.

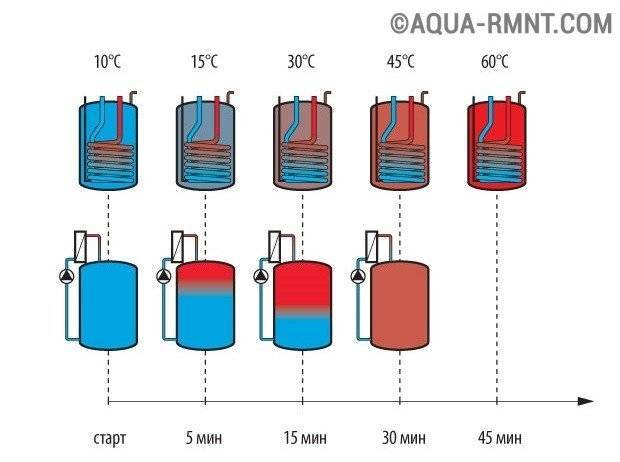

На данной схеме наглядно представлена разница в работе двух вышеописанных видов бойлеров

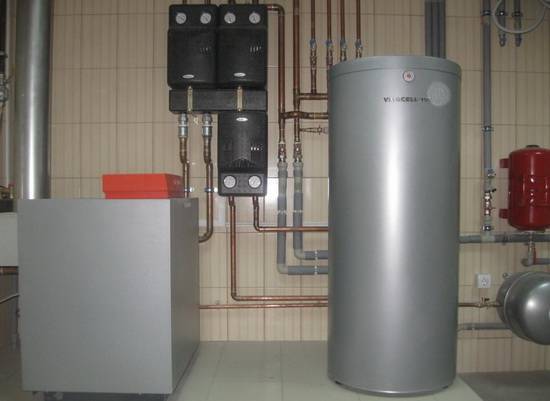

Подключение и монтаж

Этот процесс профессиональные монтажники отопительного и водонагревательного оборудования называют обвязкой. Он включает целый комплекс работ: монтаж труб и агрегата, мероприятия по соединению котла с отопительной (водопроводной) системой, настройка, подключение бойлера.

Все компоненты изготовлены из прочных материалов для долговременной работы и высокой производительности. С тремя катушками в лотке в качестве единственного устройства на рынке, это позволяет использовать солнечную энергию для поддержки центрального отопления и дополнительной экономии.

Простота эксплуатации и полная связь с котлом обеспечивают низкое потребление газа и высокий комфорт. Он поддерживает небольшие дома, а также очень развитые коммерческие системы отопления. Высокая надежность системы — Экономия энергии — Простая установка — Низкие затраты на техническое обслуживание и техническое обслуживание — Низкие затраты на обслуживание — Высокая модуляция — Системы подключения от 2 до 8 котлов в каскаде, с муфтой и газовой рампой.

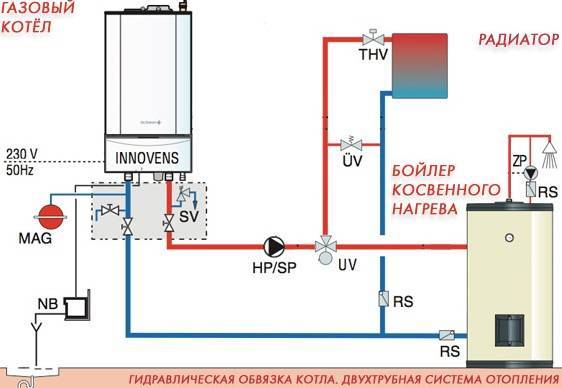

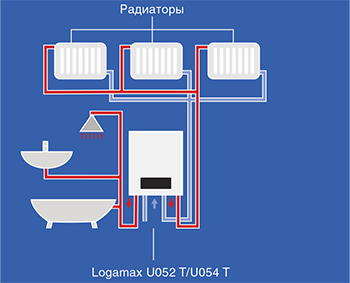

Схема подключения газового котла с бойлером косвенного нагрева

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения центральной системе отопления. Если брать в пример именно настенный газовый двухконтурный котел с бойлером, то его преимущество заключаются ещё и в том, что второй контур с лёгкостью удовлетворит все потребности в бытовой горячей воде, в любое время года.

При потребностях в энергии выше 60 кВт, каскадная система идеальна. Объединение нескольких котлов в одну систему отопления повышает надежность системы, компактность и интеллектуальное управление большой экономией. Таким образом, мы можем строить системы мощностью более 500 кВт. Каскад может быть построен по-разному, чтобы максимизировать доступное пространство. Бойлеры могут быть установлены на стене, на многих стенах или на специальной конструкции, спиной друг к другу. Благодаря интеллектуальному управлению котлом, они максимизируют использование конденсата, тем самым снижая потребление газа.

Система отопления с двухконтурным газовым котлом

За счет того, что мощность настенных агрегатов колеблется от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у напольных аналогов. Данный диапазон мощности позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены меняются ещё и в зависимости от марки производителя — рынок наполнен агрегатами различных брендов, и вам не составит труда подобрать устройство с оптимальным соотношением цены к качеству.

Контроллер связывается с котлами в цифровом виде, что позволяет очень точно регулировать производимую мощность по отношению к потреблению тепла. Это гарантирует высокий комфорт и низкие затраты на отопление. Устройство не требует дополнительного пространства для хранения горячей воды, так как все компоненты размещены в одном корпусе. Управление котлом можно контролировать с помощью интуитивно понятного и простого интерфейса, где каждая функция представляет собой отдельную кнопку. Кроме того, устройство отличается бесшумной работой, широким диапазоном мощности модуляции горелки и очень низкой минимальной мощностью благодаря электронной настройке подачи газа.

Немаловажным аспектом является простота установки данного котла. Вряд ли кому-то доставляет удовольствие возиться целыми днями монтируя установку. Двухконтурный газовый котёл не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и малые габариты, позволят вам сэкономить прилично места и средств, как на установку, так и при проектировании.

Как купить именно то, что нужно

Перед тем, как заняться выбором котла с бойлером, стоит определиться с типом оборудования. На сегодняшний день выделяют две основные группы техники – газовые и электрические агрегаты. Именно последние в настоящее время набирают обороты популярности, поскольку установка подобного оборудования довольно простая по сравнению с монтажом газогорелочной техники.

Электрический бойлер имеет простейший принцип работы. Фактически, он напоминает электрочайник большого объема. Электрический ток проходит через специальную спираль или водонагревательный элемент. Устанавливаются такие аппараты в любом удобном месте, будь то кухня, санузел или подсобное помещение. Электричество сегодня есть в каждом доме, а это означает, что вы можете обеспечить свое жилище горячей водой без каких-либо проблем.

Конечно, есть и определенный недостаток у такого бойлера – при отключении электричества вы остаетесь без горячей воды и отопления. Именно поэтому перед установкой электрического котла стоит взвесить все «за» и «против». Кроме того, нужно учитывать, что высокопроизводительные агрегаты, мощность которых превышает 5 кВт, нежелательно устанавливать дома без прокладки дополнительной проводки и предохранителя. Именно поэтому в большие дома чаще монтируются газовые аппараты.

На сегодняшний день на рынке существуют проточные и накопительные котлы. Первые нагревают теплоноситель непосредственно в теплообменнике, в то время как во вторых предусмотрен специальный трубчатый электронагреватель. Проточная техника в непрерывном режиме подает горячую воду, что является плюсом. При этом производительность системы напрямую зависит от мощности котла и давления воды в системе центрального отопления. В свою очередь накопительные аппараты экономичны в плане потребления энергии. Кроме того, для их работы нужно всего лишь подключение к розетке 220В. Минус таких конструкций – необходимость ожидания нагревания теплоносителя до нужного уровня.

Вместо заключения

Одноконтурный водонагревательный котел с бойлером – это рациональный и одновременно недорогой вариант отопительной техники. Несмотря на то, что существует масса самых разных модификаций данного оборудования, заинтересованный покупатель без труда подберет нужный агрегат, ориентируясь на личные потребности.

В частном доме, к которому проведен центральный газопровод, имеет смысл устанавливать технику, функционирующую на метане. Для квартир и небольших частных коттеджей оптимальным выбором станет электрический котел и бойлер. При этом нужно учитывать, что нестабильная подача электроэнергии может сделать зиму холодной, а прием горячей ванны – настоящей роскошью.

Говоря о выборе производителя, стоит упомянуть, что европейские компании производят на сегодняшний день наиболее экономичные и удобные в эксплуатации аппараты, которые дополнительно оснащаются массой полезных опций. Кроме того, они максимально безопасны и просты в использовании. Однако их стоимость заметно выше, нежели цена продукции российских компаний. Преимуществом последней можно считать то, что отечественная техника продается за небольшие деньги и отличается выносливостью в жестких климатических условиях.

Таким образом, потенциальному покупателю доступна масса вариантов обогрева жилища. Вопрос лишь в том, что вы ставите в приоритет, подбирая отопительную технику.

Что учесть при выборе котла

Существуют газовые котлы с одним и с двумя контурами. Отличие их в том, что двухконтурный котел совмещает одновременно две функции: обогревает помещение и дает горячую воду. Одноконтурный котел соответственно выполняет только одну из этих функций – теплоподача.

Двухконтурный котел более удобный и экономный вариант, так как используется в качестве отеплителя дома и заменяет колонку для нагрева воды. Подключить бойлер можно как к одноконтурному, так и к двухконтурному котлу.

На что обратить внимание перед тем, как выбирать напольный газовый котел и какие параметры учесть? Главное, что нужно предусмотреть – это условия размещения котла и мощность его работы. Продлевает срок «жизни» котла, улучшает режим его работы и отлично выдерживает постоянные изменения температуры

Емкость встроенных бойлеров может быть от 40 до 100 литров. При монтаже бойлера, необходимо установить фильтры очистки, которые предотвращают появление накипи

Продлевает срок «жизни» котла, улучшает режим его работы и отлично выдерживает постоянные изменения температуры. Емкость встроенных бойлеров может быть от 40 до 100 литров. При монтаже бойлера, необходимо установить фильтры очистки, которые предотвращают появление накипи.

Газовые котлы отопления напольные со встроенным бойлером используются для горячего водоснабжения и отопления. Теплоносителем является техническая вода. Напольный газовый котел имеет свои отрицательные и положительные характеристики.

Газовые котлы отопления напольные имеют длительный срок службы и не имеют ограничений по мощности. Такие котлы имеют достаточно высокую стоимость самого котла и его оборудования.

Напольные газовые котлы с бойлером – это система, с помощью которой без лишних затрат организовывается не только отопление, но и горячее водоснабжение. Практически во всех современных моделях котлов предусмотрен режим ГВС и автоматическое переключение режимов от отопления к ГВС. Такой котел способен снабжать водой семью до 6 человек и отапливать помещения большой площади.

Еще по этой теме на нашем сайте:

1. Монтаж напольного газового котла существенно отличается от установки котла настенного. Напольный котел зачастую значительно мощнее, схема его сборки — сложнее,…
2. Столкнувшись с необходимостью установки отопительного оборудования, хозяин дома обязательно задастся с вопросом о том, какой предпочесть котел отопления: настенный или…
3. Напольные газовые котлы достаточно мощные для того, чтобы снабжать помещение большой площади отоплением и горячей водой. Они бывают двухконтурные и…
4. Давайте посмотрим, как спрятать напольный газовый котел на кухне в углу — фото при этом покажут нам, как можно скомпоновать…

Как работает навесной котел на газе с встроенным бойлером

• Первичный и вторичный теплообменник работают в постоянном режиме.
• В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.
• После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.

• Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:
  1. Атмосферные, подключаются к стандартному классическому дымоходу.
  2. В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.
• Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.

Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.

Обзор производителей и цен

Интересную линейку двухконтурных газовых котлов со встроенным бойлером представляет итальянский производитель Baxi. Популярностью пользуются такие напольные и настенные модели, как:

• Baxi SLIM 2.300i;
• Baxi SLIM 2.300 Fi;
• Baxi NUVOLA 3 COMFORT 240Fi;
• Baxi NUVOLA 3 280B40i;
• Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащено электронными системами самодиагностики, контролем пламени, защитой от перегрева и прочими модулями безопасности. Имеется электронный розжиг, возможность перехода на сжиженный газ, программируемый таймер и т. п. Цены варьируются в области 1500-2000 долл.

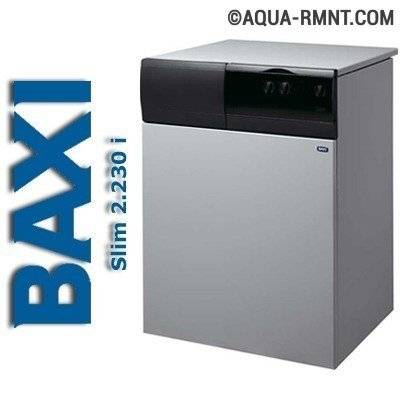

Двухконтурные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним дизайном, удобной панелью управления и возможностью автоматического регулирования работы оборудования

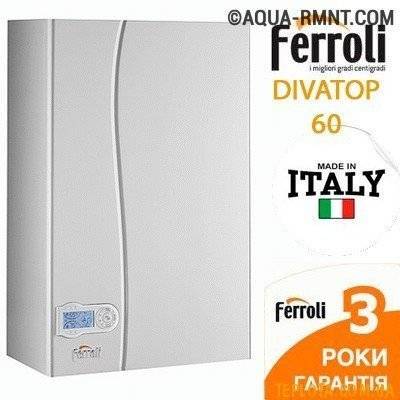

Не менее востребованы газовые котлы другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

• Ferroli DIVAtop 60 F 32;
• Ferroli DIVAtop 60 F 24;
• Ferroli DIVAtop 60 С 32;
• Ferroli PEGASUS D 30 K 130;
• Ferroli PEGASUS D 40 K 130.

Эти газовые двухконтурные котлы разнообразны по мощности и типу установки (напольные и настенные), но все отличаются повышенной устойчивостью к коррозии и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозийного состава, внутри расположен ионизационный электрод для защиты от электро-химических процессов. Практически на все модели установлен электророзжиг, два микропроцессора управления, защита от блокировки насоса и т. п. Стоимость газовых двухконтурных котлов Ferroli варьируется в довольно широком спектре: от 1200 до 3000 долл.

Двухконтурные газовые котлы итальянского производителя Ferrolli на рынке хорошо известны. Их главная особенность — европейские стандарты качества и повышенная надежность

Высоким качеством отличаются двухконтурные газовые котлы Nova Florida, появившиеся на рынке относительно недавно — в 1992 году. Это торговая марка итальянской компании Fondital

Чаще всего покупатели обращают внимание на модели:

• Nova Florida Libra Dual Line Tech BTFS
• Nova Florida Libra Dual Line Tech BTFS 28
• Nova Florida Libra Dual Line Tech BTFS 32
• Nova Florida Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой торговой марки относительно недороги: 1200-1500 долл. Цена более мощных моделей может составить 2500-3000 долл. Для работы котлов можно использовать метан или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления снабжена удобным ЖК-монитором. Предусмотрена возможность автоматического регулирования работы котла с помощью комнатных и внешних термодатчиков.

Напольные газовые котлы из чугуна обычно стоят дешевле и комплектуются одноуровневой горелкой. Чтобы регулировать работу такого котла, необходим монтаж смесительного узла, в который встраивается автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для сокращения расходов на отопление предоставляют конденсационные модели, в которых используется энергия, образующаяся при конденсации пара.

Атмосферная или дутьевая горелка

Стандартный газовый котел с бойлером напольного типа может функционировать при помощи сменной дутьевой или встроенной атмосферной горелки. Ввиду этого агрегаты существенно разнятся между собой, так, к примеру, КПД прибора с атмосферной горелкой значительно выше, нежели этот показатель у аналога с дутьевой горелкой. Агрегаты с атмосферными горелками значительно более безопасны в эксплуатации, стоимость таких экземпляров достаточно высока.

Благодаря этому все соединительные кабели эстетически скрыты под кожухом котла. Вес устройства — еще одна очень положительная особенность. Подвешивая устройство на стене, установщик поднимает сначала только 38 кг, а затем 24 кг. Это максимизирует использование солнечной энергии, тем самым экономя энергию, не ставя под угрозу комфорт и качество использования и дополнительную работу установщика. Эти котлы находятся в высшем классе с точки зрения эффективности приема тепла от пламени и передачи его в здание и котел.

Более 30 лет опыта они имеют много патентов под названием «Млечный камень» в технологии газоконденсации. Запатентованный самоочищающийся теплообменник и гидравлическая система для этой 5-летней гарантии на теплообменник. Запатентованная керамическая газовая горелка.

Основным преимуществом котлов с дутьевыми горелками является доступная стоимость и низкий уровень шума. Кроме всего прочего, такое оборудование может работать с использованием жидкого топлива, – достаточно просто установить сменные элементы. Стандартный показатель мощности напольного котла, оснащенного горелкой атмосферного типа, варьируется от 10 до 80 кВт. Для сравнения: мощность котла с дутьевой горелкой может достигать нескольких тысяч кВт.

Широкий диапазон модуляции от 16% до 100%. Очень низкая температура выхлопных газов от около 15 ст. Все модели имеют множество вариантов дымохода. Обеспечивает максимальную экономию места при сохранении высокого уровня комфорта горячей воды. Водонепроницаемый корпус, который не нагревается, позволяет котлу строить в ванной или в кухонном шкафу.

Трубы и пластины: в чем принципиальная разница?

Котел с закрытой камерой сгорания не требует вентиляции помещения. Максимальный комфорт горячей воды. Насос с электронным управлением обеспечивает наивысший уровень эффективности в рекуперации тепла отработавших газов даже при подготовке к.т. Эти устройства модулируют до 16% для самой высокой экономики на рынке. Встроенная интеллектуальная автоматическая автоматика автоматически регулирует количество произведенного тепла с учетом внешних атмосферных условий.

Принцип работы

Принцип, по которому работают настенный котёл и бойлер, прост и чем-то напоминает работу настенного водонагревателя.

Это так называемый эффект «бесконечной горячей воды»: в бойлере имеется некоторое количество горячей воды, которая вытекает при открытии крана, а вместо неё поступает холодная, причём нагревание холодной воды обычно происходит быстрее, чем расход горячей.

После закрытия крана и вся вода в котле прогревается до 60°C, после чего автоматика бачка (в данном случае это датчик температуры) переключает оборудование на режим «отопление».

Преимущество совокупности одноконтурного котла и бойлера перед двухконтурными котлами и настенными нагревателями в том, что расход воды не изменяет её температуру, то есть при параллельном открытии двух кранов — на кухне и в душе, вода будет иметь одинаковую температуру.

Классификация газовых двухконтурных котлов

Газовые отопительные котлы можно классифицировать на основе следующих характеристик:

1. Мощность — главная характеристика. Естественно, чем мощнее газовый котёл, тем сильнее он нагревает помещение. Ориентируйтесь на площадь вашего дома, если она невелика, то и очень мощный котёл не нужен. Если же обогреваемая площадь достаточно велика, то тут следует исходить из формулы, что 1кВт производимой тепловой энергии отапливает приблизительно 10 квадратных метров помещения, при условии, что потолки в доме не превышают значения 3-х метров.
2. Второй контур. Это важная характеристика, ведь если котел одноконтурный, то это накладывает определённые ограничения на использование агрегата. Одноконтурные агрегаты гораздо дешевле и с обогревом помещений справляются не хуже, особенно если только это от него и требуется. Если же вы хотите что бы котёл ещё и нагревал воду для бытового использования, то вам точно необходим настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличии от проточного водонагревателя, который при больших объемах, может не справляться со своей задачей.
3. Система выброса отработанного топлива. Этот параметр напрямую отвечает за безопасность, ведь если котёл будет сжигать кислород и воздуха в помещении, то как минимум неприятные побочные эффекты проявиться у каждого, кто находится в доме. По этому, устройства с системой естественной тяги подходят только когда имеются специальные дымоходы для отвода газов. В противном случае, ели таковых заложено не было, оптимальным выбором будет система принудительного вывода газов. Суть которого заключается в двойной трубе, через внутреннюю выводятся отработанные газы, а внешнюю втягивается свежий воздух. Они более экномичны при монтаже, ввиду того что не нужно строить специальный дымоход.
4. Метод розжига. Это не столь важный аспект, но тем не менее он может помочь сэкономить немного на эксплуатации котла. Основные способы, это с помощью пьезо-элемента и полной автоматикой. Автоматика значительно экономнее, за счёт отсутствия запальника а значит и горящего в нём огня тоже нет. Плюс не нужно нажимать кнопки и перезажигать пламя каждый раз когда будут перебои с подачей газа. В автономном режиме всё само разожжется и подрегулирует температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Наиболее часто встречающиеся из них, это:

1. Датчик пламени. Обязательный прибор, так как именно перекрывает подачу газа, в случае если внезапно потухло пламя
2. Термостат. Так же относиться к основным датчикам, поскольку отключает газовый котёл в случае если вода в нём достигла критической отметки температуры.
3. Датчик блокирующий котёл при внезапном отключении электроэнергии.
4. Датчик – блокиратор срабатывающий при перебоях с газом.
5. Датчик контролирующий тягу. Отключает котёл в случае отсутствия тяги.
6. Датчик уровня газа. В случае малого количества поступающего газа отключает котёл.
