Установка водосточной системы на крыше

Приступаем к монтажу

Инструкция, описывающая монтаж водостоков своими руками, будет рассматриваться на примерах систем Docke («Деке») и Grand Line («Гранд Лайн»).

Установка кронштейнов и желобов

Размечаем места крепления кронштейнов, зная, что расстояние между ними должно быть не больше 50 см.

Желоб крепим своими руками так, чтобы в горизонтальной проекции он был под наклоном в 5% и находился по всей длине под линией нижнего края крыши, а высота между кончиком кровли и самим желобом (если смотреть в поперечнике) была не меньше 2.5 см.

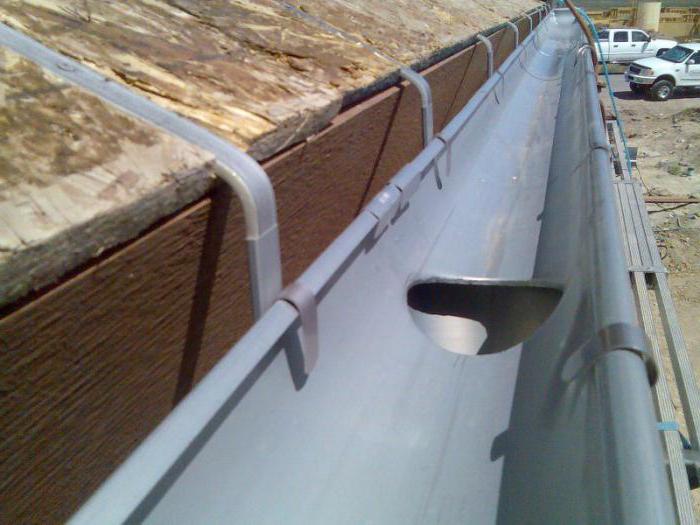

Вырезаем в желобе ножовкой воронку, ставим над ливнеприемником и крепим на 2 кронштейнах. Поставив желоба на кронштейны, ставим по их краям заглушки.

Отмеряем от заглушки 30 см и крепим крайний кронштейн. Желоба друг с другом стыкуются специальными замками, которые всегда есть в комплекте Docke и Grand Line.

А Docke (Деке) больше любит настил и фронтонную доску, потому крепится только с помощью пластиковых кронштейнов.

Установка труб водостока и фигурной части

Правила требуют монтажа труб сверху вниз. К верху раструбом ставятся колено, слив и муфта.

Монтаж систем Деке/Гранд Лайн таков:

• Соединение «колено-колено» крепится небольшим отрезком прямой трубы длиной 6-8 см;
• Собирается фигурная часть, в нее сводится верхний край трубы;
• Собранная система хомутами закрепляется на стене: один направляет, другой держит;
• После установки трубы на самый низ ставится сливное колено;
• Конец трубы сводится в дренажную систему;
• Каждая следующая труба крепится соединителем, под которым крепится хомут;
• Если крыша выступает над фасадом, то ставится колено подходящей формы.

Установка водостоков Docke (деке)/Grand Line на этом завершена. Деке и Гранд Лайн имеют целый ряд готовых систем, уже подобранных под конкретную площадь крыши.

Видео:

Но есть один нюанс, который стоит учесть, если вы живете в местности с холодной зимой – система обогрева. При описании инструкции к монтажу водостока своими руками на нее нужно отдельно сделать акцент.

Как сделать монтаж водостоков для крыши?

При монтаже водостоков специальные крючки для желобов крепятся на стропилах, затем кладется кровля. Если Вы решили пока не делать монтаж водосточной системы, знайте, что в последствии она принесет более высокие материальные и временные затраты. Монтаж водосточной системы в будущем будет нуждаться в частичном демонтаже кровли над карнизом. Или остается крепится в лобовую часть, что менее надежно. Одной из ошибок при установке являются слишком большое количество изгибов труб или огромные поворотные углы, что замедляет проход воды. Люди, осуществляющие монтаж водостоков своими силами, часто допускают промах, уделяя внимание только максимально разрешенной для кронштейнов массе. Но при большом пространстве между ними, желоба провисают и даже срываются. Рекомендуемое расстояние между крюками 50-60 см. Разрушение также случается из-за значительного давления на водостоки, прихождения в негодность опор, образования ржавчины.

Если между трубами оставлено лишнее расстояние, соединяющий их желоб получится чрезмерно удлиненным, это будет способствовать засорению и замерзанию в нем застоев воды. Одна приемная воронка способна принять воду с поверхность 50 м2, поэтому стояки с воронками нужно монтировать каждые 50 м2 по площади крыши. Если не придерживаться инструкции по монтажу водостоков, то со временем установленная таким образом водосточная система провиснет и потеряет начальную форму. Причиной этого так же может служить монтаж элементов с мизерным сечением и следовательно, ничтожной пропускной способностью. Если монтаж водостоков на Вашей кровле в денежном плане невыгоден, рекомендуется увеличить длину свеса крыши.

Монтаж водостоков — основная специализация нашей организации. Наши специалисты проведут монтаж водосточной системы по приемлемой цене и максимально оперативно. При установке водостоков будут учтены все архитектурные особенности вашего дома, а также Ваши личные пожелания. Так же вы можете сделать предворительный расчет водостока самостоятельно.

Инструкция по монтажу:

Видео инструкция по монтажу водостоков металл и пластик

Установка водосточной системы

Чтобы выполнить монтаж водостоков самостоятельно, необходимо в первую очередь приобрести необходимые материалы и инструменты. Данная инструкция подходит как для установки водосточки прямоугольного сечения, так и круглого. Если производитель не оговаривает каких-либо нюансов монтажа, то общие правила установки для всех систем одинаковые.

Необходимые инструменты и материалы

Итак, вы определились с видом водосточной системы. Теперь перед ее покупкой необходимо правильно рассчитать количество требуемых элементов. Для этого необходимо:

• просчитать размеры крыши — эти данные требуются, чтобы менеджеры смогли вам помочь с рассчетами;
• учесть конструкцию кровли;
• обратить внимание на количество осадков в год по вашей местности.

Выбирая цвет, ориентируйтесь на общий стиль вашего дома. В качестве инструментов для самостоятельной установки водостоков вам потребуется иметь:

• Киянка (из дерева или резины),
• Уровень,
• Рулетка,
• Шуруповерт,
• Ножовка,
• Веревка,
• Заклепочные клещи.

Правила монтажа водостоков

1. В деталях, которые необходимо соединить, нужно просверлить отверстия, вставить в него заклепку, хвостиком вперед. Теперь его нужно расклепывать до характерного щелчка, пока хвостик-хвостовик не отломится. Детали соединены.

2. Промежуток от одного до другого кронштейна должен быть не более 40-50 сантиметров. Для одного стояка потребуется примерно десять метров желоба.

3. Там, где будет установлена воронка, нужно сделать разрез в виде буквы Х. Полученные края следует выгнуть наружу. Можно также воспользоваться выполнением отверстием в форме круга, который должен иметь диаметр 4,5-5 сантиметра. Воронка закрепляется с помощью герметика и заклепок.

4. Один из торцов труды нужно сделать закрытым, установив на нем заглушку. Она крепится герметиком и четырьмя заклепами.

5. После того, как соединили между собой два желоба, срезаем на 5 сантиметров загиб, напоминающий крючок и вставляем следующую часть желоба. Соединяем их все одинаково. Подобным образом соединяем и угловые части.

6. На обрешетке наметим места, на которых будем устанавливать держатели. Их обычно крепят через обрешетку в промежутках между стропилами. Иногда забивают прямо в стропила.

7. Держатели необходимо пронумеровать, начиная от серединки. Угол наклона должен быть примерно ½ сантиметра на один метр. Так же намечаем место, где будем загибать держатель. Сначала забиваем только два держателя: один вначале водостока, другой в конце. Это нужно для выравнивания. Именно по ним натягивается шнур, а впоследствии, после установки загибаются остальные удерживающие крючки, причем они должны будут касаться шнурка.

8. Теперь нужно поставить на места воронку, прижав ее к желобу и загибая фланец, плотно зафиксировать ее на задней кромке желоба. Не забудьте о заглушке на одном их торцов.

9. После этого монтируем саму водосточную систему, для этого желоб закрепляем на держателях. Далее крепим карниз, который должен немного выступать над желобом, выводим пленку, обеспечивающую гидроизоляцию сверху на карниз, чтобы вода стекала прямо в желоб.

Уточнение размеров и при необходимости, обрезку излишков, проводится непосредственно в момент монтажа водосточной системы. Удалить излишки можно с помощью ножовки. Все получившиеся стыки нужно зафиксировать заклепками и герметиком.

Водосточную систему устанавливают не только на деревянных зданиях, но и кирпичных, металлических поверхностях. Это позволяет сделать особая система крепления. Промежуток от места слива до отмостков не должно быть больше 30 сантиметров.

Оцинковка и полимерное покрытие: в чём различия

Для большинства современных станков нет разницы, гибка какого типа листового металла на нём выполняется. Но есть свои сложности в работе с металлом, покрытым полимерным составом. С оцинковкой проще, ибо её защитный слой более стоек к истиранию и повреждениям. Поэтому ничего не мешает гнуть оцинкованную сталь ударами или елозить ей по ржавому шаблону — главное, чтобы не было глубоких царапин.

Покрытие специальной краской имеет меньшую механическую прочность, оно более тонкое и относительно легко обдирается. Будет не лучшим решением гнуть полимер-прокат на старых листогибах с дефектами валков, поворотных балок или с расшатанными шарнирами, а уже тем более такой металл не стоит обрабатывать киянкой. Равно как не стоит пользоваться любыми подручными приспособлениями, способными повредить пленку «антикора».

Расчет и устройство

1. Желоба водоотвода подбирают исходя из их длины. Металлические желоба выпускают длиной 2 метра, а пластиковые длиной 3-4 метра. Их количество рассчитывается так, чтобы уровень отходом был минимальным. 2. Подсчет соединительных муфт производится с учетом того, что их понадобится на одну меньше, чем было куплено желобов.

Подсчет кронштейнов, с помощью которых выполняется монтаж системы водостоков с установкой креплений для водосточного желоба, выполняется по формуле: N=(L – 0,3)/0,6 +1, где N- необходимое количество кронштейнов, L — длина карниза, 0,6 — шаг кронштейнов в погонных метрах.

3. Заглушки, которые монтируются на торцах желобов, считаются исходя из конфигурации водоотвода. В замкнутом типе водоотвода они и вовсе не устанавливаются. 4. Количество внешних и внутренних углов напрямую зависит от конфигурации кровли, чем она сложнее, тем больше нужно угловых элементов. 5. Количество воронок равно количеству водоотводных труб, а их количество определяет площадь крыши (на каждые десять метров желоба рекомендуют ставить одну воронку). 6. Колена считаются с учетом ширины карнизного свеса и высоты от земли до карниза. Также нужно взять во внимание место слива воды (на землю или в дренажную систему). 7. Хомуты считаются исходя из того, что на одну трубу необходимо два хомута.

Краткая инструкция установке водосточной системы:

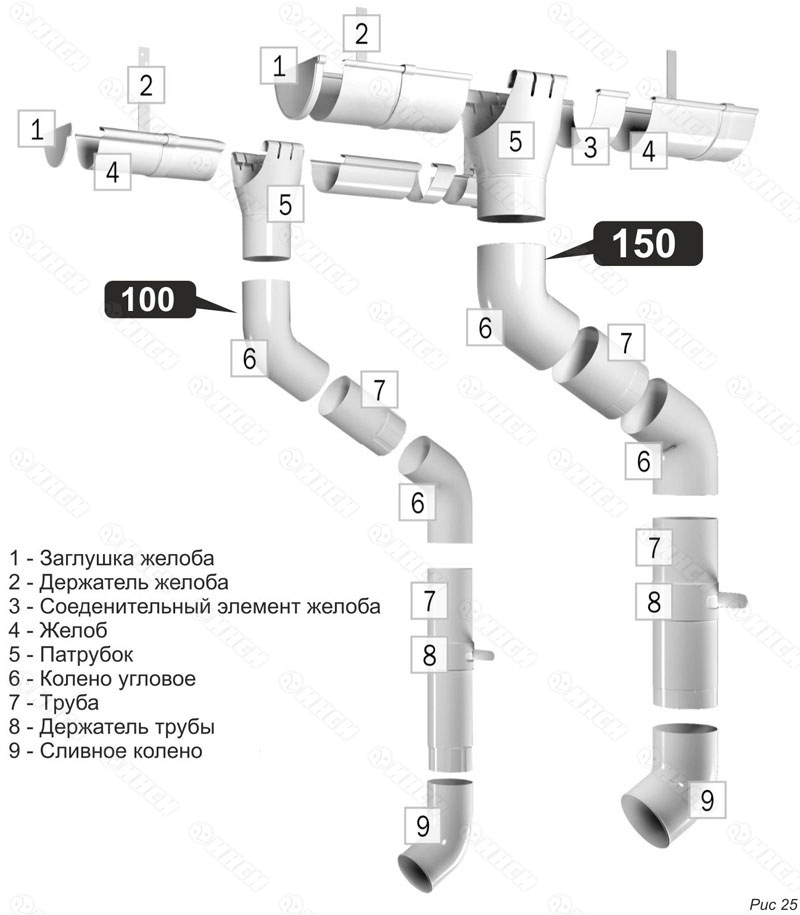

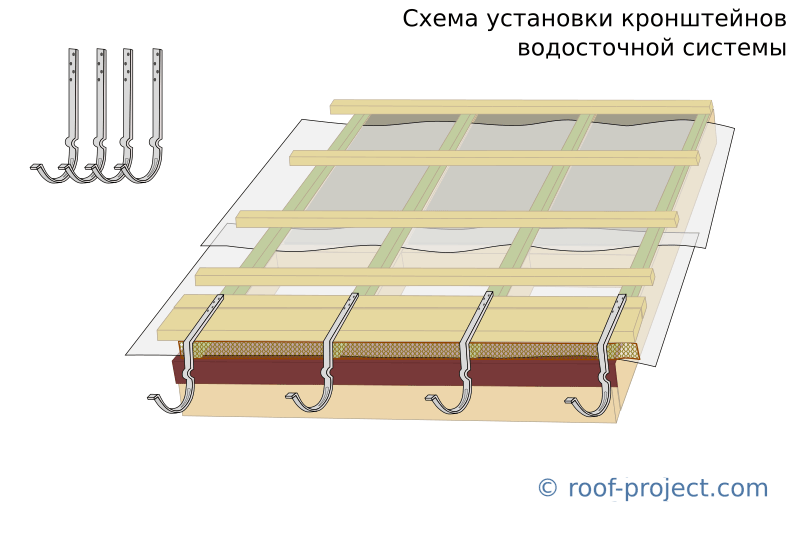

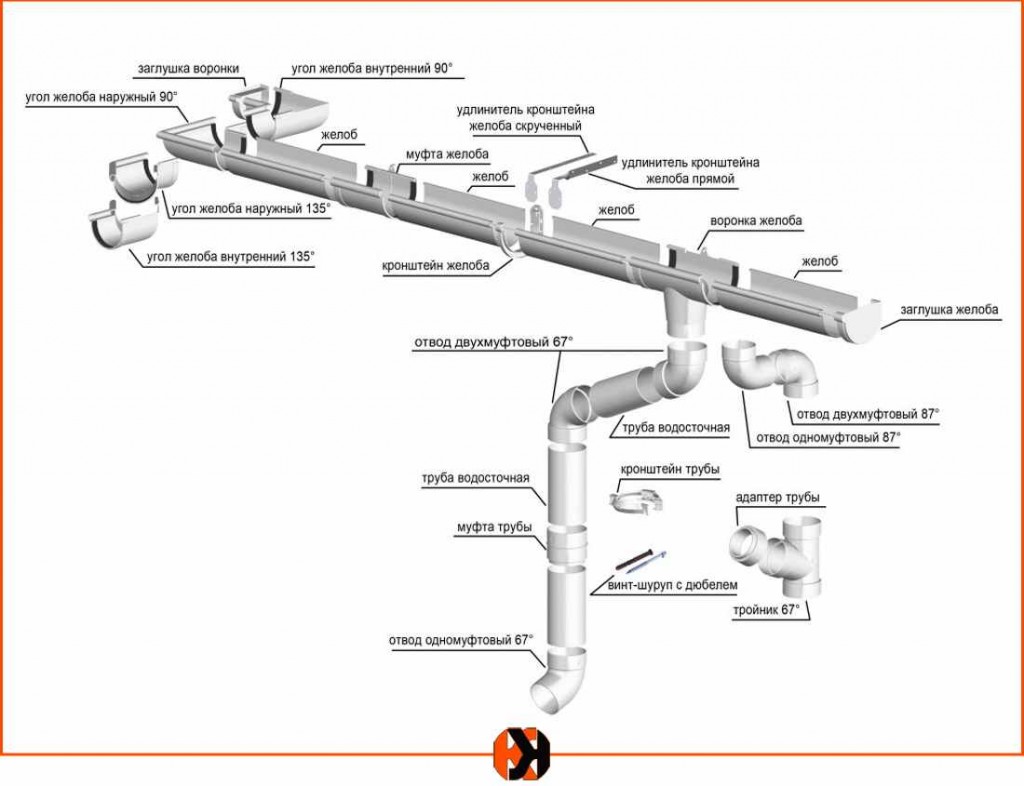

Схема монтажа — нажмите чтобы увеличить

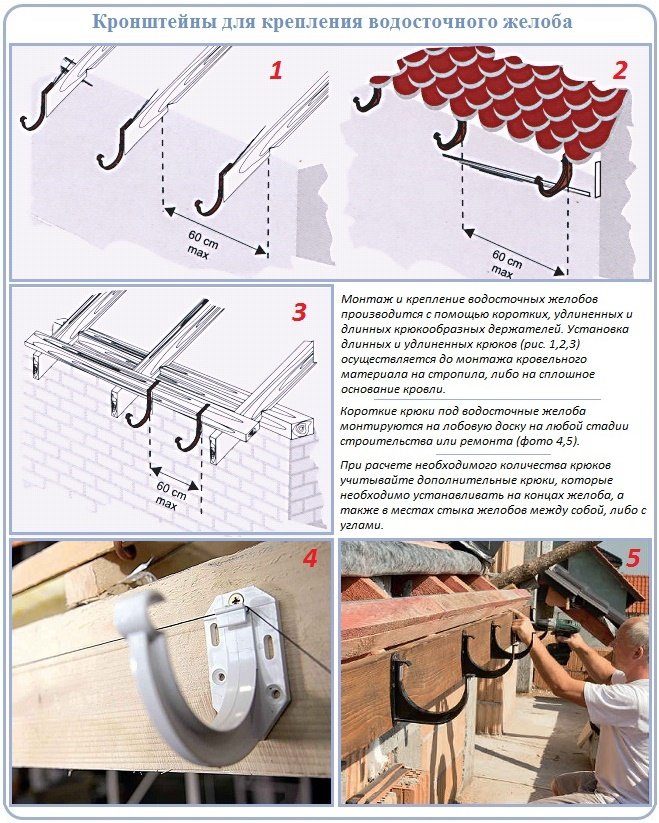

1. Установка крюков водосточной системы или кронштейна. Держатели крепят с шагом 500-600 мм. Первый и последний необходимо закрепить с уклоном. Для точности по нижним точкам натягивается шнур для определения местоположения остальных держателей.

2. Монтаж желоба водостока определяет правильность работы всего комплекса водоотвода. Внешняя часть желоба должна находиться на расстоянии 25 мм от плоскости кровли. Желоб монтируется в держатель, а его стыки соединяются в замок с использованием герметика. Укладку выполняют от воронки.

3. Для лучшего сбора осадков, можно выполнить установку капельника с закреплением его на стропильной системе и опускается внутрь желоба на 2 см. Для установки заглушки применяют специальный клей или герметик.

4. При установке воронки делают косые запилы в месте ее установки. Кромки воронки стыкуются с задним и передним краями желоба с помощью клея.

5. Трубы соединяются между собой и крепятся к воронке с помощью специальных хомутов. Между их элементами оставляют зазор 2 мм.

Для выполнения отвода собранных осадком от фундамента здания необходимо обустроить небольшой ливневый приемник в том месте, где осадочная вода выливается из водосточной трубы и с помощью обычных пластиковых труб отвести ее в другой конец вашего участка к заранее выкопанному фильтрующему колодцу либо просто направить прямо на улицу.

Ливневым приемником может послужить приямок, который нужно забетонировать своими руками либо просто воспользоваться готовыми строительными элементами, которые легко можно купить в обычных строительных магазинах. Второй предложенный вариант проще, но он значительно дороже.

Что необходимо учитывать при покупке водосточной системы?

Современный рынок стройматериалов предлагает потребителям различные модификации и материалы изготовления водостоков. Помимо цены и презентабельного внешнего вида, следует обращать внимание на надежность конструкции, эффективность работы.

На первый взгляд может показаться, что водосток собирается, как конструктор, однако не всё так просто. Система имеет свои индивидуальные особенности, известные лишь профессионалам. Если принято решение совершать монтаж самостоятельно, необходимо следовать инструкции от производителя, что позволит избежать грубейших ошибок, гарантировать правильную работу водостока на протяжении всего срока эксплуатации.

Материал изготовления водостоков

Водостоки могут изготавливаться из различных материалов. Популярностью пользуются пластиковые, медные, металлические системы. К преимуществам пластиковых конструкций можно отнести приемлемую цену и устойчивость к образованию коррозии. Минус устройства – низкий уровень прочности.

Более надежными, прочными и долговечными считаются медные водосточные системы. В числе недостатков – высокая стоимость. Более доступным по цене является металлический водосток. Помимо этого, оцинкованная сталь способна выдержать нагрузки, противостоять коррозионным процессам. Еще один плюс конструкции из данного материала – возможность окрашивания элементов в различную цветовую гамму, что позволяет реализовывать дизайнерские замыслы.

Материал изготовления водостока советуем подбирать с учетом материала крыши. Для построек из шифера, гибкой черепицы, следует покупать пластиковые водоотводы, для крыш из профнастила и металлочерепицы – металлические.

Популярностью среди покупателей пользуется такой кровельный материал, как Ондулин. Среди его преимуществ можно выделить:

• многообразие цветовой палитры;
• надёжную шумоизоляцию;
• простоту в монтаже;
• безопасность, прочность.

Для крыши из Ондулина подойдёт как пластиковый, так и металлический водоотвод. Чтобы избежать сложностей с монтажом водосточной системы, следует устанавливать её до укладки кровельного покрытия.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

• листовой материал толщиной 0,5 мм;
• молоток;
• плоскогубцы;
• ножницы по металлу;
• маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

1. На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
2. С помощью ножниц вырезают деталь.
3. Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
4. Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
5. Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Водостоки оцинкованные: преимущества, недостатки и особенности монтажа

Талая и дождевая вода, падающая с кровли, негативно сказывается на состоянии фундамента, вызывая его подмывание и преждевременное разрушение.

Кроме этого негативно сказывается талая вода и на внешнем виде фасада, что делает актуальной проблемой ее быстрый и эффективный отвод на безопасное расстояние, а самый простой способ для этого – использовать водостоки оцинкованные.

Их особенность в модульности, что позволяет быстро спроектировать, приобрести и смонтировать систему даже без наличия большого объема знаний в этой сфере.

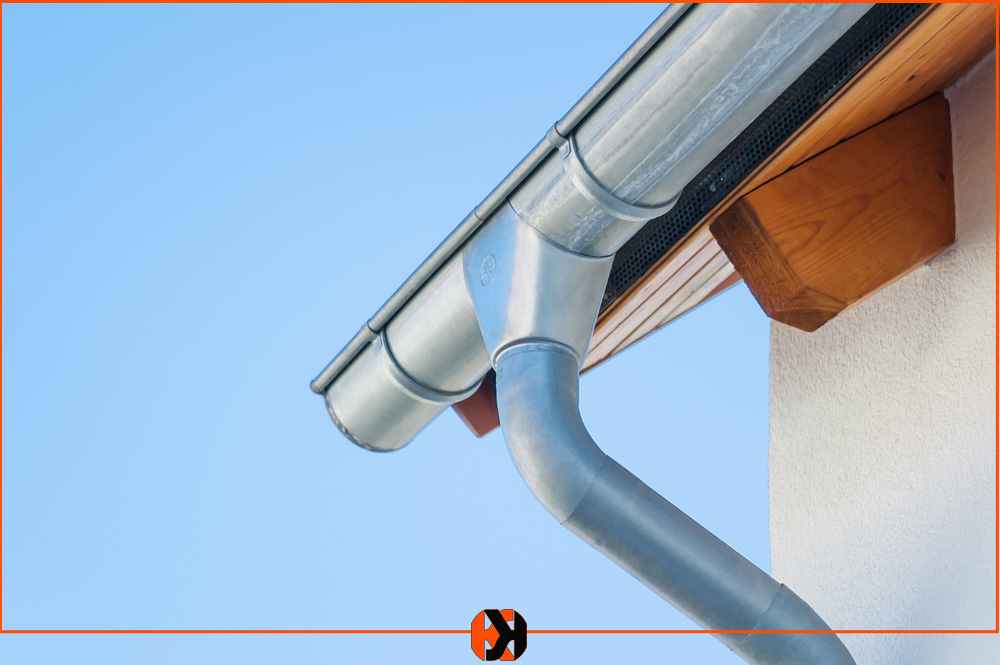

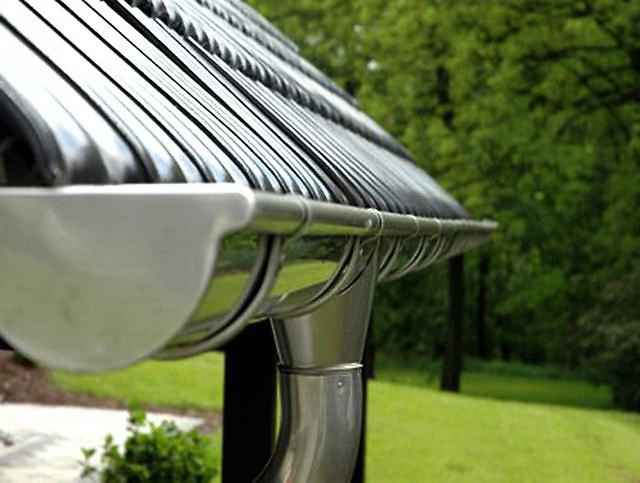

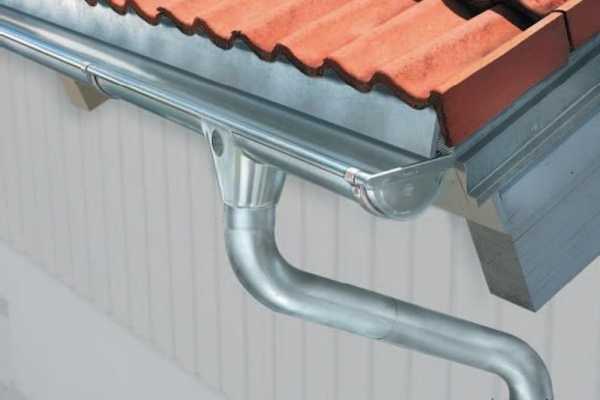

Внешний вид оцинкованного водостока

Из чего делают водостоки?

Сегодня для изготовления водостоков широко используется сразу несколько видов материалов:

• пластик;
• оцинкованная сталь;
• медь.

Каждый из этих вариантов имеет свои достоинства, а наиболее популярной сегодня остается оцинкованная сталь.

Краткие характеристики водостоков из оцинковки

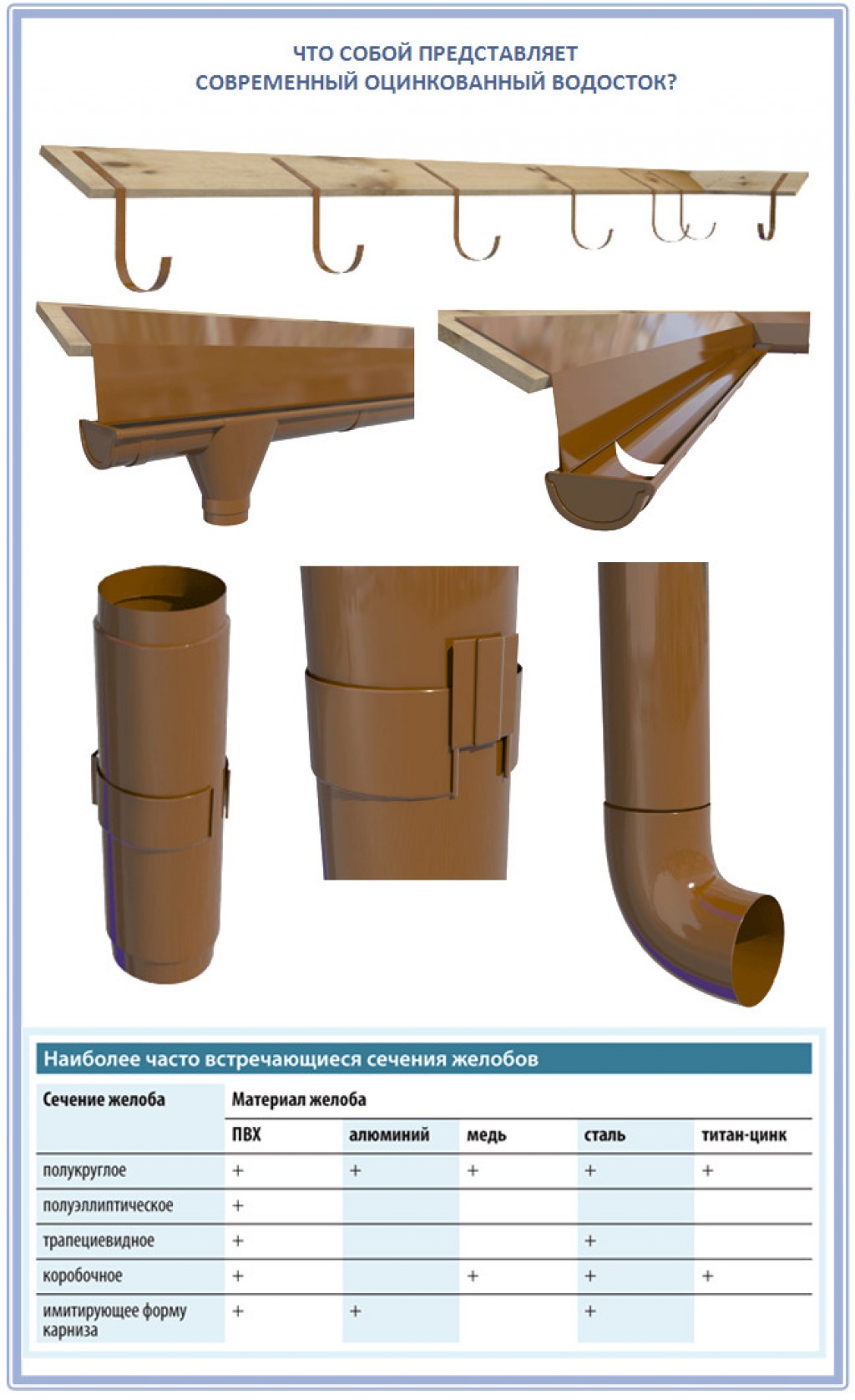

Что собой представляет оцинкованный водосток

С конструктивной точки зрения водостоки из оцинковки представляют собой несколько соединенных между собой отдельных модулей:

• желоб для сбора попавшей на кровлю воды;
• водосточная воронка;
• труба для отвода дождевой и талой воды.

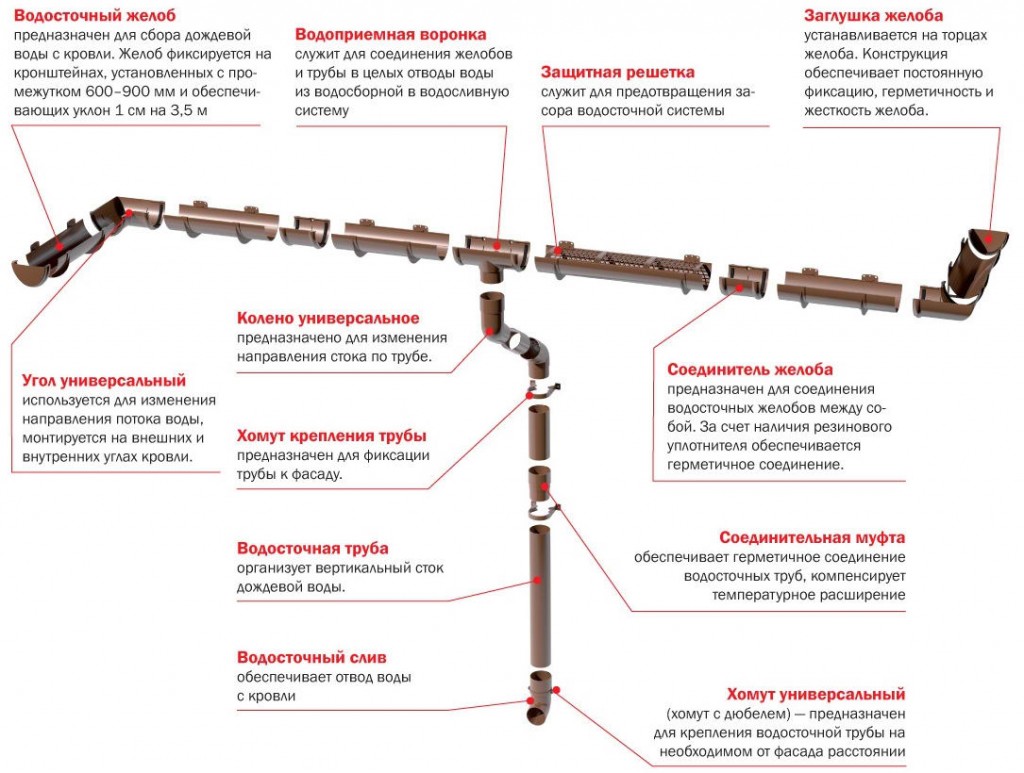

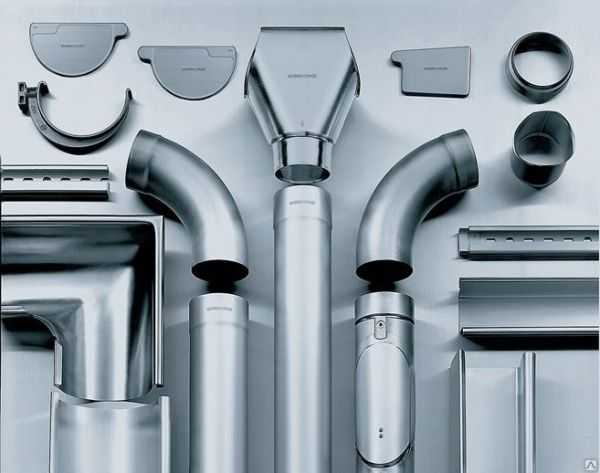

Элементы оцинкованного водостока

Дополнительно к этому водосточная система из оцинкованной стали включает в себя различные крепежные системы, заглушки, изогнутые колена. Задача указанных элементов — обеспечить необходимую герметичность, отвод воды в нужном направлении и надежное крепление.

С помощью указанных выше элементов можно без особых проблем закрепить систему отвода на железобетонной, кирпичной, деревянной и другой поверхности, а модульная конструкция дает возможность нарастить длину и обеспечить любую конфигурацию, обойдя различные элементы на фасаде, направляя водосток напрямую в канализацию и так далее.

Преимущества и недостатки

Современные водостоки оцинкованные – производство достаточно сложное и высокотехнологичное. Для него используются качественные соответствующие листы, имеющие целый ряд преимуществ перед обыкновенным черным металлопрокатом, пластиком или медью. Приведем только некоторых из них:

• высокая стойкость к коррозии;
• наличие полимерного покрытия, способствующего увеличению долговечности;
• устойчивость к атмосферным осадкам и различным климатическим условиям;
• повышенная жесткость;
• универсальность;
• надежность и долговечность;
• доступная стоимость.

Впрочем, имеют водосточные системы оцинкованные и определенные недостатки. Речь идет о необходимости периодического ремонта, который может быть связан с разрывами швов из-за теплового расширения и сжатия при перепадах температуры.

Особенности и нюансы монтажа в различных условиях

Существует сразу несколько различных способов, при помощи которых монтируются водосточные системы оцинкованные. Выбор конкретного из них определяется состоянием загородного дома и особенностями конкретной местности.

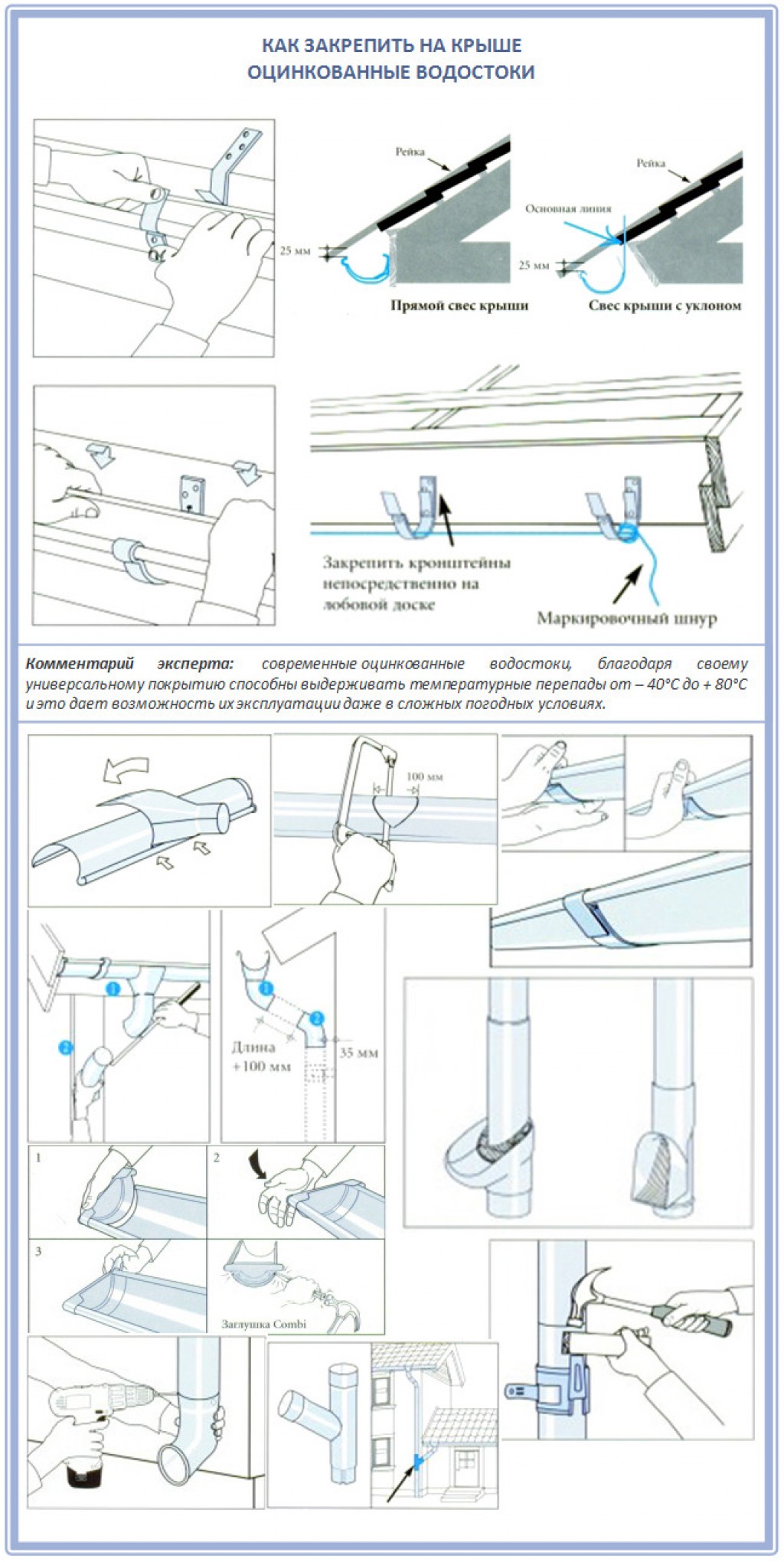

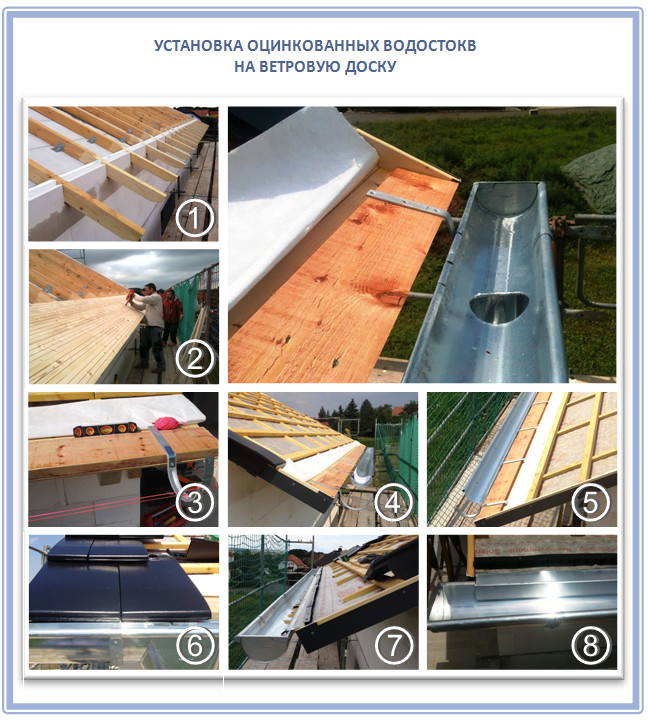

Крепление оцинкованного водостока к крыше здания

В общем случае, наиболее оптимальным вариантом будет крепление желоба  оцинкованного водостока на край скатной крыши.

Для этого применяются специальные кронштейны, крепление которых должно идти до укладки кровельного материала. В противном случае, водосток из оцинкованной стали крепится непосредственно к лобовой доске кронштейнами и захватами. Кроме этого возможно крепление водостоков прямо на кровле чуть ниже ее ската.

От скоплений снега на водостоке стоит избавляться

Обратите внимание

Часто водосточная система может обеспечивать не только сбор дождевой воды с кровли, но и отвод ее в дренажную сеть, что позволит эффективно и быстро удалить влагу от фундамента и фасада здания.

Для этого используются специальные колодцы для водосбора, решетки, дренажные каналы, всевозможные трапы и другие элементы, которые позволяет на долгие годы сохранить прочность фундамента и чистоту вокруг здания.

Завершая разговор о водосточной системе из оцинкованной стали, можно сделать вывод, что это наиболее оптимальный вариант для российских условий, обеспечивающий органичное сочетание доступной стоимости, долговечности и эстетической привлекательности.  Впрочем, все это возможно только при условии сочетания сразу нескольких условий:

• грамотное проектирование системы водостока;
• использование качественных материалов для обустройства.

Надеемся, что приведенная выше информация поможет вам в решении всех возникающих проблем и вопросов.

Изготовление своими руками

Изготовление водостоков из оцинкованной стали своими руками требует определенных навыков. Тем не менее, эта задача вполне выполнима, если следовать советам специалистов. В качестве материала используется листовая сталь толщиной 0,7 мм.

Последовательность работСамодельный водосточный желоб из оцинкованной стали

Вертикальные сливы формируются аналогичным образом, с использованием специальных приспособлений или вручную. Особых требований к изготовлению сливных колен нет, но они должны иметь длину отвода и угол наклона, обеспечивающие отведение жидкости в ливневый сток, канаву или емкость для полива.

Обратите внимание на то, что самостоятельное изготовление водостоков из стали с полимерным покрытием в домашних условиях невозможно из-за риска повредить покрытие. Нарушение защитного слоя сделает конструкцию уязвимой для коррозии.

Гарантируем самую низкую цену в Москве!

Материал изготовления — качественная оцинкованная стиль толщиной не менее 0,5 мм. с содержанием цинка 140-180 гр./м2. Сответсвуют ГОСТ 7623-84. Опубликованный прайс-лист действителен только для пропорциональных заявок *

*Все цены в представленном прайс листе действительны при формировании пропорциональных заявок. Пример пропорциональной заявки: 1 воронка, 2 колена, 10 труб, 1 колено нижнее сливное и 11 креплений. В случае формирования не пропорциональной заявки цены на определенные позиции могут быть увеличены. Пример не пропорциональной заявки: 60 воронок, 180 колен и т.д.

Кроме обозначенных в прайс листе основных стандартных диаметров мы можем изготовить для Вас водосточную систему с любыми диаметрами 240, 250 и т.д. Стоимость нестандартных диаметров водосточных систем уточняйте у сотрудников компании.

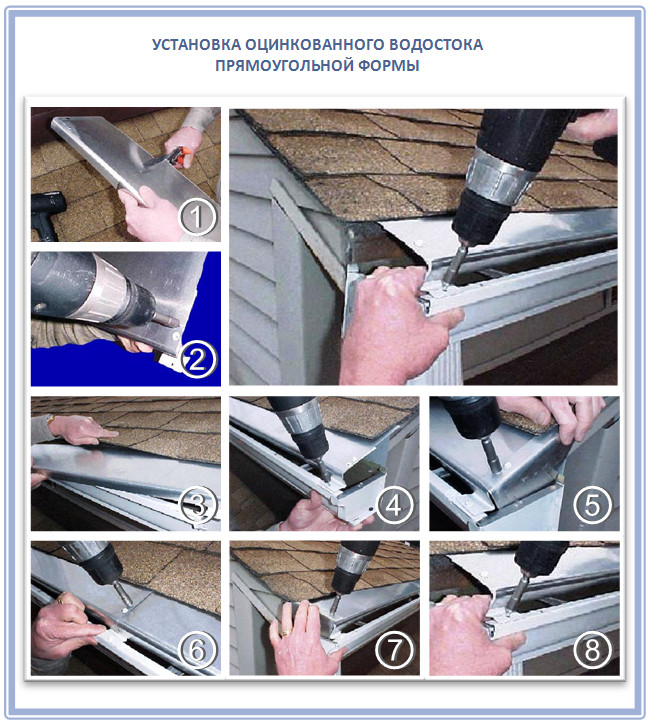

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

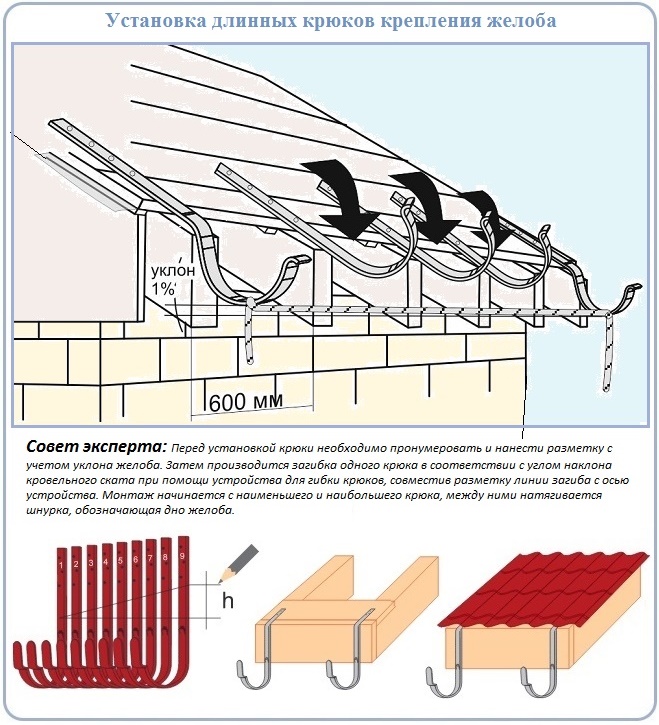

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

1. Монтируют самый высоко расположенный держатель.
2. Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
3. Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
4. На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Конструктивно водостоки из оцинковки состоят из ряда отдельных модулей, соединяемых в определенном порядке между собой. Основные элементы данных систем указаны далее:

• желоб, который собирает воду, попадающую на крыши;
• воронка для стока;
• трубы, по которым производится отвод талых и дождевых вод.

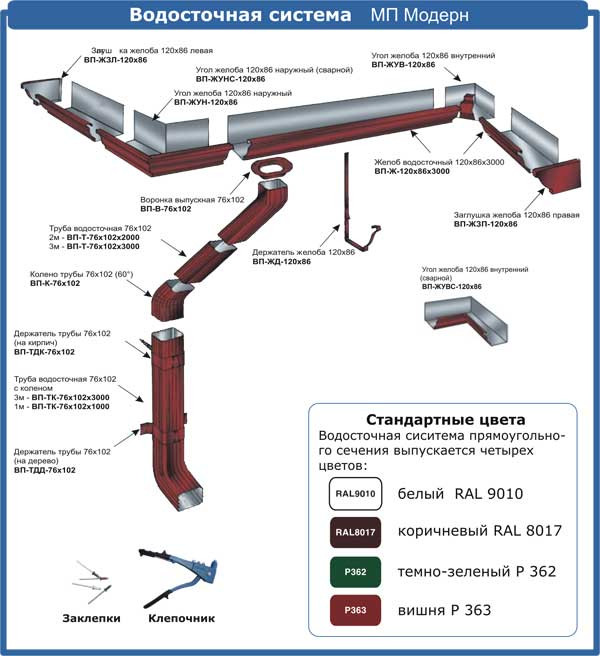

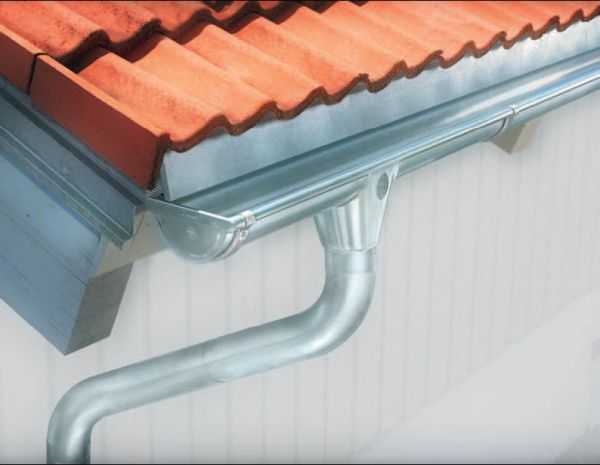

Элементы оцинкованной водосточной системы

Монтируются металлические системы из оцинковки при помощи дополнительных элементов:

• заглушек;
• изогнутых под разными углами коленьев;
• крепежных компонентов – крюков, кронштейнов и хомутов.

Использование этих деталей дает возможность обустроить ВО любой сложной формы. Они позволяют фиксировать металлические водостоки на всех поверхностях, начиная от деревянной и заканчивая железобетонной.

Фиксирование металлического водостока на деревянной поверхности

Изготовление водостоков из оцинковки по модульному принципу обеспечивает простоту их монтажа. Вы без труда направите ВО в канализацию, сможете обойти фигурные фасадные элементы, не задевая их, нарастите трубы до необходимой длины. Все эти работы значительно упрощаются еще и потому, что все элементы имеют легкий вес.

В целом дополнительные комплектующие для ВО выполняют сразу три важные функции. Во-первых, они обеспечивают качественное крепление труб, во-вторых, отводят талую и дождевую воду в требуемом направлении, в-третьих, гарантируют заданную герметичность всей системы.

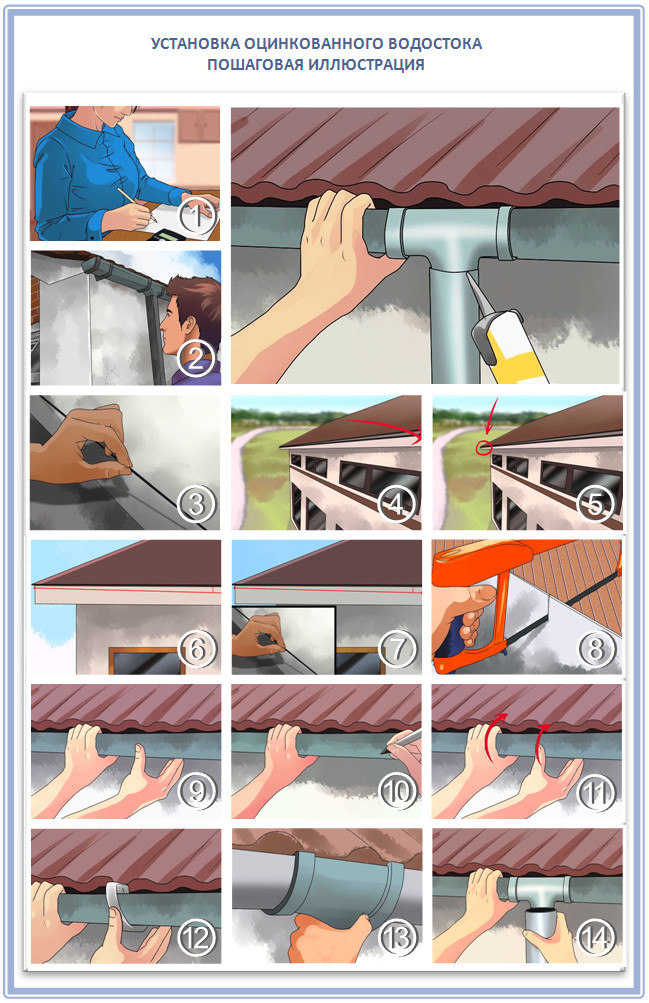

Установка водостоков на крыше: алгоритм действий

Смонтировать водосточную систему можно самостоятельно. Главное – соблюдать правила работы.

Что вам понадобится?

• комплект оцинкованных саморезов
• строительный уровень
• линейка и карандаш
• веревка или нитка
• шуруповерт
• ножовка с мелкими зубьями
• напильник.

Алгоритм действий следующий.

Установка водостоков начинается с их планирования. Только когда у вас есть представление, что и где должно находиться, можно покупать систему, а затем приступать к работе.

Шаг 1. Отмечаем, где будут расположены крайние кронштейны для монтажа желобов. Это должно быть не более чем в 150 мм от края крыши.

Шаг 2. Отмечаем, где будут находиться сливные воронки. Они могут быть у края желоба или в центре.

Кронштейн устанавливаем на обратной стороне карниза. Не забываем откорректировать наклон. Воронку фиксируем на лобовой доске. В работе используем оцинкованные саморезы.

Если лобовой доски нет, воронку монтируем при помощи специального удлинителя кронштейна.

Шаг 3. Крайний кронштейн и воронку соединяем веревкой (ниткой/шпагатом). Она будет служить нам ориентиром для монтажа остальных кронштейнов водостока.

Шаг 4. На расстоянии 100–150 мм от воронки устанавливаем кронштейны. Если она в центре – с обеих сторон. Если на краю – то с одной (со второй стороны уже будет кронштейн).

Шаг 5. Устанавливаем все остальные кронштейны. Шаг монтажа: 500–600 мм.

Есть несколько способов это сделать:

1) закрепить на лобовой доске;

2) прикрепить к стропильным ногам, используя прямой удлинитель кронштейна, если монтаж кровли еще не завершен;

3) закрепить на стропильных ногах при помощи бокового удлинителя – если кровля уже готова.

Шаг 6. Выполняем крепление желоба водостока. Для этого вставляем его в воронку. Соединяем их движением от стены наружу до щелчка.

Шаг 7. Фиксируем желоба в кронштейнах, слегка поворачивая их от стены до характерного щелчка.

Шаг 8. Если желоб короче ската кровли, присоединяем к нему еще один при помощи соединителя. Места таких стыков с обеих сторон укрепляем кронштейнами, располагая их в 100–150 мм от соединителя.

Шаг 9. Когда воронка находится у края карниза, между ней и заглушкой нужно вставить небольшой кусок желоба. Чтобы его отрезать, можно воспользоваться ножовкой с мелкими зубьями. Затем рекомендуем зачистить места разреза напильником.

Шаг 10. Для соединения желобов на внешних и внутренних углах используем угловой элемент. Для крыш с углом больше или меньше 90 градусов необходим регулируемый угол. Его нужно подрезать по заводской разметке, которая соответствует углу вашей кровли. Это также делается ножовкой и напильником.

Шаг 11. Устанавливаем заглушку. Услышите легкий щелчок – значит, все верно.

Шаг 12. Если возле дома растут деревья, листья которых могут попадать в водосточную систему, рекомендуем установить на желоба решетки. Тогда не придется чистить систему слишком часто.

Если вылета карниза нет, можно установить трубу, присоединив ее к воронке напрямую или с использованием соединительной муфты.

Шаг 14. Закрепляем трубы при помощи хомутов, расположенных не более чем в 1500 мм друг от друга.

Шаг 15. Чтобы увеличить высоту водосточной системы, соединяем трубы и закрепляем соединительной муфтой. Для этого используем хомуты.

Шаг 16. Устанавливаем слив на высоте 150-250 мм от уровня грунта. Фиксируем его на трубе и закрепляем хомутами.

Ваш водосток готов!

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

• «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
• «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Ошибки, которые наиболее часто допускаются при монтаже

Монтаж водостоков к крыше — серьёзное мероприятие, которое требует точных расчётов. Важно, чтобы такая коммуникация была достаточно хорошо закреплена, иначе отдельные её части могут оторваться во время эксплуатации. Ремонт водостоков выполняется с заменой отдельных элементов, которые вышли из строя. Однако ремонт водостоков — это крайняя мера, которую можно предотвратить, следуя монтажным правилам. Рассмотрим наиболее распространённые огрехи, которые допускаются при монтаже водоотводной коммуникации:

• одна из самых распространённых ошибок, которая допускается во время организации водоотводной конструкции — установка труб раструбом вниз. Такое расположение труб влечёт за собой протечки в местах стыков;
• слишком большая дистанция между кронштейнами. Не рекомендуется устанавливать эти фиксаторные элементы на расстоянии больше, чем 60 см друг от друга. В противном случае при высокой температуре окружающей среды желоба могут провисать;
• пластиковые трубы имеют свойство расширяться при температурных колебаниях. Поэтому не рекомендуется слишком перетягивать хомуты на водосточной трубе.

Совет! Водосток, установленный во внутреннем углу постройки — не лучшее решение. Для простого ухода за трубой необходимо монтировать её на наружных углах дома.

Независимо от типа водосточной коммуникации стоит запомнить, что она предохраняет от атмосферных осадков только кровлю и фасад постройки. Для отвода воды с конкретной территории необходимо монтировать ливневую канализационную систему.

Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

• образование наледи;
• появление сосулек;
• пробки в водостоке;
• разрыв труб и повреждение фасадов;
• желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

• резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
• саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

• желобам;
• стыкам разных участков крыши;
• карнизам;
• трубам, воронкам;
• лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Металлический водосток состоит из элементов:

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши. Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия. Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

• до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
• на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.

Преимущества и недостатки

Популярность использования водостоков из оцинковки обусловлена также следующими их достоинствами:

• высоким уровнем звукоизоляции. Природные осадки в виде града или крупных капель дождя при попадании на поверхности оцинкованного водостока создают минимальное количество шума по сравнению с другими видами материалов;
• устойчивостью к выцветанию. При длительной эксплуатации желоба из оцинкованной стали сохраняют свой натуральный оттенок, кроме тех случаев когда весь водосток или его часть были окрашены в другой цвет;
• антикоррозийными свойствами. При изготовлении отдельные детали водосточной системы покрываются слоем полимерного материала, который повышает их стойкость к коррозии;
• влагостойкостью. Колебания температурного режима и высокая влажность не снижают показатели технических характеристик оцинкованной стали в течение всего срока эксплуатации;
• устойчивостью к механической деформации и долговечностью;
• небольшим весом, что упрощает процесс доставки и монтажа линий на высоте;
• стойкостью к воздействию открытого огня;
• невысокую стоимость.

К недостаткам можно отнести необходимость постоянного ухода, включающего в себя регулярную окраску стыков и мест повреждений, своевременную прочистку и ремонта мелких дефектов.
