Как посчитать сколько нужно профнастила на крышу?

Расчет профнастила на крышу онлайн

Для начала нужно определиться с выбранным типом профильного листа, от которого будут отталкиваться все вычисления. При этом нужно помнить простое правило: меньше угол ската кровли – больше толщина листа. Минимальный угол наклона для профлиста – 12 градусов. В этом случае в средней полосе и северных регионах понадобится периодическая очистка кровли от снега, следовательно, профлист должен выдерживать ваш вес и снеговую нагрузку. Делая расчет количества профнастила на крышу, следует помнить, что ширины у листа две: полная и рабочая (полезная). Первая шире, так как она считается с учетом перехлеста металла на стыках. Для расчета берется только рабочая ширина. Умножив ее на длину, получим площадь одного листа. Некоторые профилированные флисты по длине достигают 6 метров и, в большинстве случаев, покрывают весь скат кровли от карниза до конька. Но есть такие программы расчета профнастила на крышу, которые не требуют таких нюансов. Достаточно указать длину и ширину постройки, длину и высоту кровли, длину свесов, площадь проемов, размеры листа и величину нахлестов, цену за лист и квадратный метр листа. Все остальное калькулятор сделает сам: расчет листов профнастила на крышу с указанием их количества, сколько нужно саморезов (если предварительно укажете их количество в упаковке и ее стоимость), цену за всю площадь кровли с учетом крепежа.

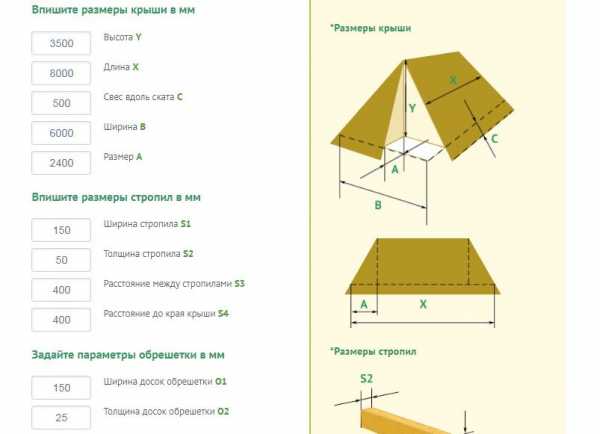

Онлайн-калькулятор двускатной крыши

Предварительный расчет двускатной кровли на угол наклона и площади всей конструкции выполняется с помощью виртуального калькулятор. В расчетную форму необходимо ввести точные или приблизительные данные параметров крыши, обрешетки, стропильной системы, указать снеговую и ветровую нагрузки, которые соответствуют конкретному региону и типу местности.

С помощью калькулятора можно получить дополнительные данные:

• Приблизительную массу всех кровельных материалов, сколько потребуется рулонов изоляции.
• Шаг, объем, масса обрешетки, а также количество рядов.
• Минимальное сечение, количество и масса стропил, нагрузка на стропильную систему, объем бруса.

Для получения результата остается нажать клавишу «Рассчитать».

Укажите кровельный материал: —— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2) кг/м2Введите параметры крыши:Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123 Рабочий участок бокового стропила (не обязательно) (см)Расчёт обрешётки:Ширина доски обрешётки (см)Толщина доски обрешётки (см)Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки:Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2) Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVII Высота до конька здания 5 мот 5 м до 10 мот 10 м Тип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетовКрыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 :Нагрузка на стропильную систему: 0 кг/ стропил: 0 см. Количество стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

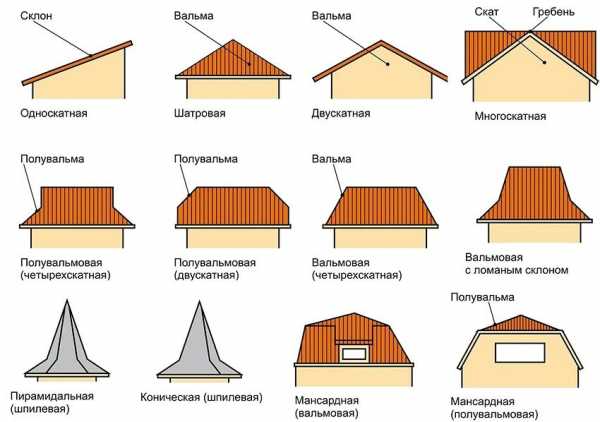

Типы крыш

В строительстве сегодня используется восемь типов крыш, на которые можно смонтировать профнастил:

• Односкатная;
• Двускатная, у которой скаты имеют одинаковые размеры и форму;
• Двускатная с разными скатами;
• Крыша мансардная;
• Шатровая;

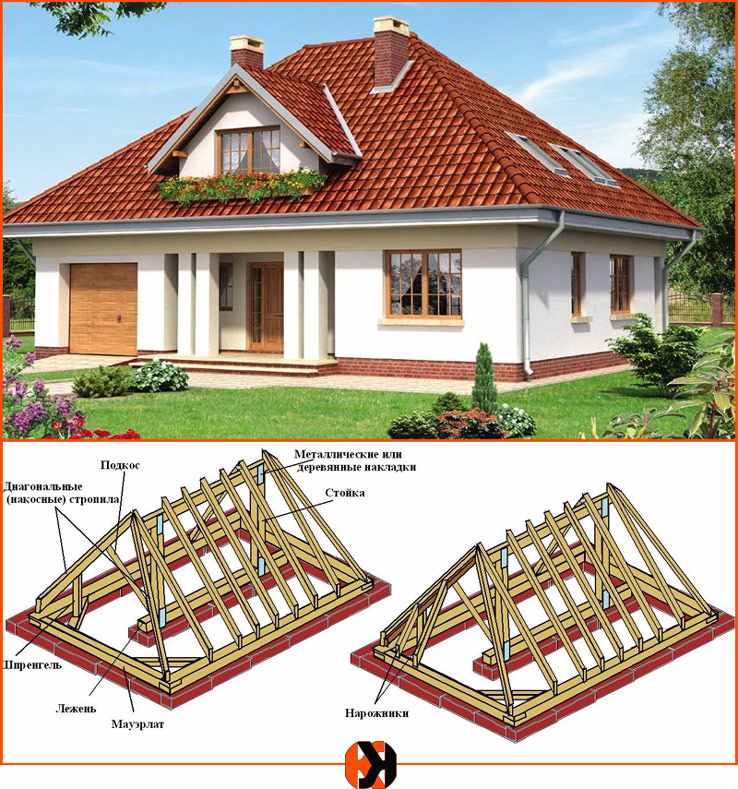

• Вальмовая;
• Трехскатная;
• Многоскатная.

Почему это так важно – форма и количество скатов. Все дело в том, что каждый скат будет покрываться профнастилом, а значит, для каждого из них придется сделать отдельный расчет. Не в счет две первые позиции, потому что у двускатного варианта с одинаковыми скатами площадь каждого будет равна. Поэтому расчет одного придется увеличить вдвое.

Самая простая конструкция кровли – это односкатная, поэтому расчет необходимого количества профнастила для нее сделать проще всего.

Расчет профилированных листов для покрытия односкатной крыши

Начнем с того, что сами листы кровельного материала имеют два показателя ширины. Это основная и рабочая. В расчет берется именно рабочая ширина, потому что профлист укладывается на кровлю внахлест относительно соседних листов, то есть, его основная ширина на плоскости уменьшается. Отклонения между двумя показателями у разных моделей профнастила разные, поэтому делая расчет, необходимо в первую очередь выбрать тип профилированного покрытия.

Внимание! Чем больше наклон ската, тем выше крыша, тем больше площадь, которую придется покрывать профлистами.

В добавление можно сказать, что при такой высокой конструкции увеличивается и ветровая нагрузка, но снижается снеговая, потому что снег на крутых кровлях не задерживается.

Но так как односкатные кровли высоко не поднимают, то для них используются профилированные листы с достаточно большой толщиной, чтобы они смогли выдержать и снег, и человека. Но есть определенный минимальный угол наклона, которую можно использовать под профнастил. Это 12°, так во всяком случае написано в ГОСТе.

Угол наклона также повлияет на нахлест двух листов между собой в горизонтальной плоскости. Так, например, если угол наклона крыши составляет до 14°, нахлест двух листов будет составлять 20-30 см. Угол – 15-30°, нахлест – 15-20 см, угол больше 30°, нахлест – 10-15 см. То есть, при низком угле наклона ската, увеличивается количество кровельного материала.

Все это, конечно, дополнительные показатели. В основе расчета лежит площадь ската. По сути, это прямоугольник, поэтому рассчитывать его площадь не составит труда. Для этого необходимо замерить ширину и высоту, и перемножить их между собой. После чего площадь делится на площадь самого листа профнастила. Для этого его ширину (рабочую) надо умножить на длину панели. Это и есть площадь листа. В конечном итоге получится приблизительное количество.

В том случае, если длина профнастила равна высоте ската, то расчет упрощается до минимума. То есть, ширину ската кровли нужно разделить на рабочую ширину профилированного листа. Конечно, целого числа в этой математической выкладке не получится, но стоит конечный результат округлить до ближайшего большего значения. А это отходы, от которых в строительстве никуда не деться.

Внимание! Не забываем, что профнастил укладывается на кровлю с небольшим припуском, равным 30-50 см, который образует свес конструкции.

Это надо обязательно учитывать в процессе проведения точных расчетов.

Технология монтажа обрешетки под профнастил

Обрешетка под кровельный профнастил монтируется на крыше после слоя гидроизоляции, утеплителя и пароизоляции, которые служат для защиты подкровельного пространства от проникновения влаги, образования конденсата на строительных конструкциях и теплопотерь.

Инструкция по монтажу обрешетки:

1. Обработать все подготовленные рейки и доски антисептическими средствами для защиты от поражения грибком и плесенью.

2. Набить рейки контробрешетки поверх стропил в одном с ними направлении.

3. На рейках контробрешетки разметить места установки досок основной обрешетки согласно выбранному шагу. Вместо разметки допускается использование бечевки.

4. Закрепить доски поверх реек контробрешетки – для этого лучше использовать саморезы, длина которых должна быть в 3 раза больше толщины используемого для обрешетки пиломатериала. Это обеспечит необходимую устойчивость конструкции к ветровым нагрузкам.

При сращивании досок по длине стыки должны располагаться на рейках контробрешетки. Также места соединений пиломатериалов на разных рядах не должны находиться параллельно друг другу (т.е. на одном и том же бруске) – разумнее располагать их в шахматном порядке. Это обеспечит повышенную надежность конструкции.

Более подробно с технологией монтажа контробрешетки и обрешетки под профнастил можно ознакомиться в следующем видео:

Как точно рассчитать крышу без отходов

В интернете очень много информации и предложений, которые помогают рассчитать крышу. В этой статье, я продемонстрирую Вам, пожалуй один из самых точных и проверенных способов решить эту проблему. Проверено на собственном опыте.

Многие калькуляторы онлайн предоставляют информацию только об общей площади кровли. Но этого мало. Нужно знать точное количество листов, размеры, и как они ложатся на кровлю с подробной схемой.

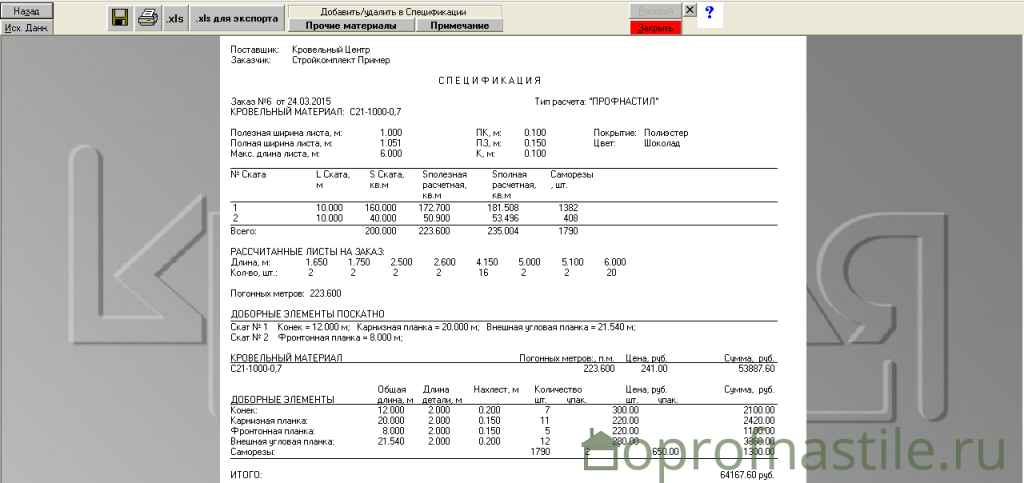

Для решения задачи будем использовать проверенную программу «Кровля 2003». Несмотря на то, что она старенькая, смело могу утверждать, что этот инструмент, даст фору многим современным калькуляторам.

Ее преимуществом, является не только точные показатели площади вашей кровли, а и схема расположения листов кровельных материалов. То есть, вы не просто рассчитаете крышу, а получите на выходе готовый проект – схему, которая поможет кровельщику правильно расположить готовые листы на кровле.

Еще плюсом этой программы является экономия ваших денег.  Расчет будет выполнен таким образом, что отходы материалов будут сведены практически к нулю. Вам останется лишь заказать размеры и количество листов, которые будут в указаны результатах «Кровля 2003».  И сейчас вы в этом наглядно убедитесь

Расчет стропильной системы

Для изготовления стропильных ног чаще всего используются балки сечением 100х50 мм или 150х50 мм. Как правило, стропила устанавливаются с шагом от 60 до 90 см, хотя бывают и отступления от этого правила. Главное, чтобы общий вес конструкции был недостаточно большим, иначе стропильную систему придется дополнительно усиливать.

Перед монтажом деревянные элементы конструкции нужно высушить, чтобы их влажность не превышала 22%, и обработать антисептиками и антипиренами, снижающими вероятность возгорания материалов.

Перед укладкой металлочерепицы необходимо убедиться в том, что скаты выставлены правильно. Основание под кровельный материал должно иметь прямоугольную форму, а изломы скатов, конек и карнизы – горизонтальную. Минимально допустимый наклон крыши для металлочерепицы составляет 14 градусов.

Что касается точных расчетов стропильной системы – если уверенности в работоспособности материалов стандартных размеров в конкретной ситуации нет, то расчеты лучше всего будет поручить специалистам соответствующего профиля. Самостоятельное проведение расчетов не дает никаких гарантий качественного результата, а допущенные ошибки обязательно приведут к проседанию и перекосу кровли.

Как сделать расчет профлиста на крышу – сколько надо листов и доборных элементов

Одним из самых популярных материалов для кровли является профнастил, который выгодно отличается от большинства других материалов небольшой стоимостью и простотой монтажа.

Из профнастила создаются не только частные, но и промышленные крыши. Чтобы конструкция кровли эффективно выполняла свои функции и была достаточно надежной, ее нужно грамотно рассчитать.

О том, как правильно рассчитать профнастил для крыши, и пойдет речь в этой статье.

Программы для расчетов количества материала

Чтобы провести расчет профлиста на крышу, можно воспользоваться соответствующими программами, которые имеют следующие достоинства:

1. Очень быстрое проведение расчетов;
2. Возможность определения каждого всех параметров кровельного покрытия;
3. Возможность сравнения отдельных элементов кровли еще на этапе проектирования;
4. Возможность проведения расчетов для крыш сложнейшей конфигурации.

Хорошая программа для расчета крыши из профнастила позволяет подобрать наиболее подходящее расположение листов и способ их крепления. При использовании листов разного цвета программа позволит скомпоновать их с максимальной реализацией декоративных свойств.

Устройство крыши из профнастила

Конечно, программы дают максимальную результативность, но расчет количества профлиста можно провести и без них – достаточно знать несколько математических формул и учесть пару нюансов. Точность таких расчетов будет не очень высокой, но для простой кровли это не столь важно.

На расчет крыши главным образом влияют следующие параметры:

• Количество скатов крыши;
• Площадь и форма каждого кровельного ската;
• Уклон скатов.

Перед тем, как рассчитать сколько надо профлиста на крышу, нужно разобраться в устройстве крыши, которое включает в себя:

• Конек;
• Коньковую планку;
• Коньковую заглушку;
• Ребро крыши;
• Ендову;
• Планку ендовы;
• Карнизные и фронтальные свесы;
• Карнизные планки;
• Торцы скатов;
• Торцевые планки;

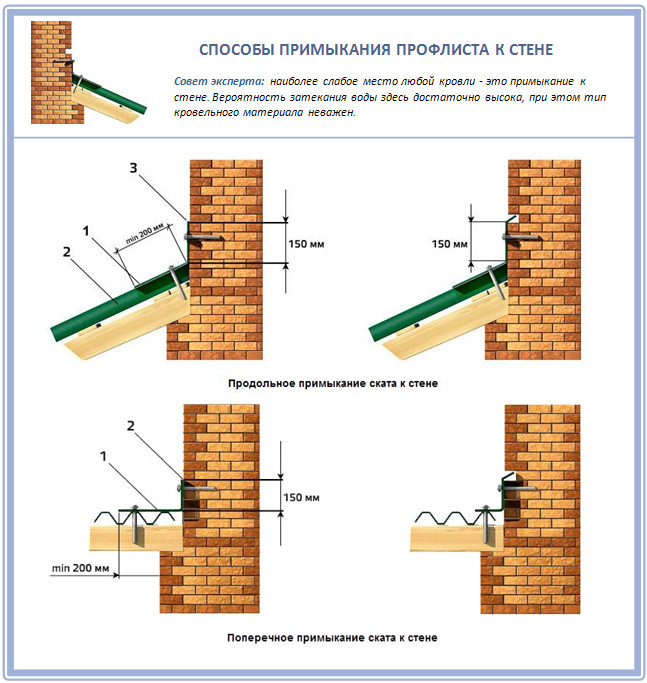

• Примыкания.

Как рассчитать сколько надо профлиста

Как уже было сказано выше, рассчитать, сколько листов профнастила нужно на крышу, не так уж и сложно. В первую очередь нужно оценить форму скатов крыши, которая может быть прямоугольной, треугольной или трапециевидной.

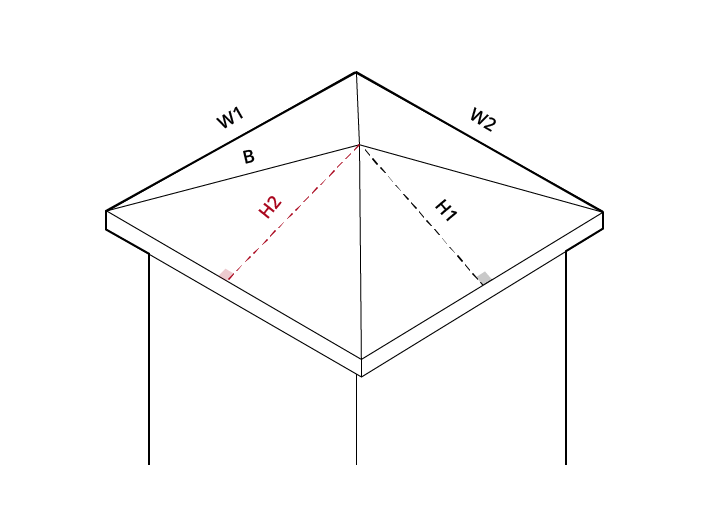

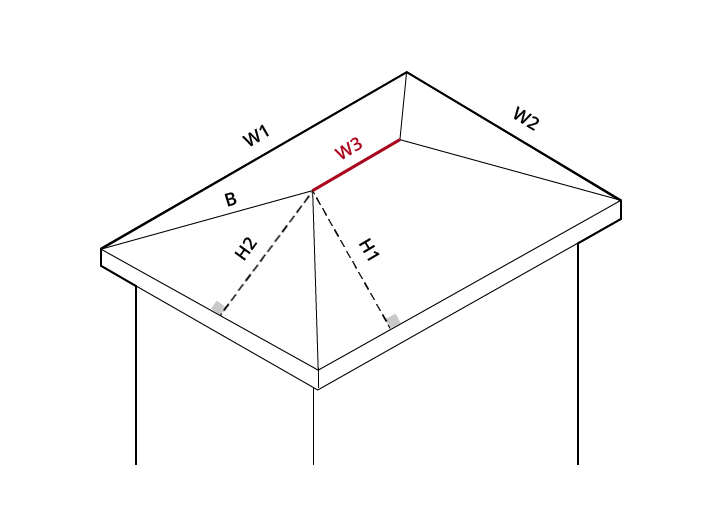

Зная форму ската, можно рассчитать его площадь, используя соответствующую формулу. Когда площадь всех скатов рассчитана, остается только их просуммировать.

После этого определяются длины всех крайних элементов крыши – конька, свесов и пр.

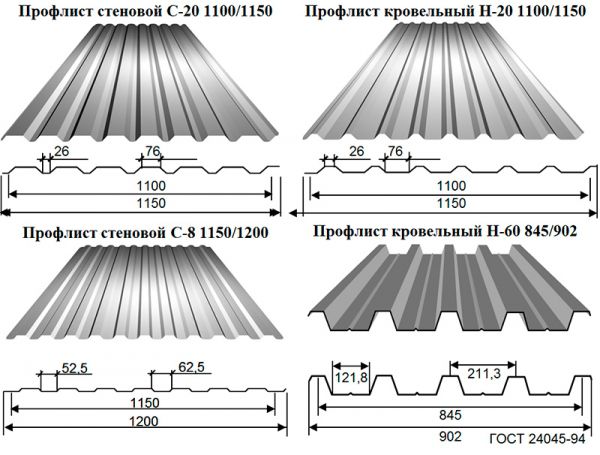

Перед тем, как посчитать площадь профлиста, нужно узнать его ширину, которая имеет два стандартных значения:

• Общая ширина, которая составляет 1180 мм;
• Полезная ширина, которая составляет 1100 мм.

При расчетах нужно использовать значение полезной (рабочей) ширины профлиста.

Для определения количества листов, необходимого для каждого горизонтального ряда, длина ската делится на полезную ширину профилированного листа, и полученный результат округляется до большего значения.

При использовании описанного выше метода расчета величина нахлеста составляет 8 см.

Такое значение актуально далеко не во всех случаях – вертикальный нахлест может варьироваться в зависимости от используемого профнастила и шага волны.

Так, для листов марок С-8 и С-10 нахлест должен составлять 2 гофры, а другие марки вполне можно перекрывать одной волной.

Помимо указанных выше параметров, величина нахлеста может варьироваться еще и в зависимости от наклона скатов. Например, для крыши с 15-градусным уклоном лист С-10 должен укладываться с нахлестом в две волны, а при большем уклоне допустимо уменьшение нахлеста до одной волны.

Когда все предыдущие расчеты завершены, приходит пора рассчитать количество горизонтальных рядов профнастила.

Для этого нужно знать длину склона крыши с учетом карнизного свеса, и длину одного профлиста.

Очень важно добиться того, чтобы все полученные в результате расчетов данные сходились и позволяли создать цельную конструкцию.

Последний пункт, который тоже требует некоторого внимания – длина карнизных свесов.

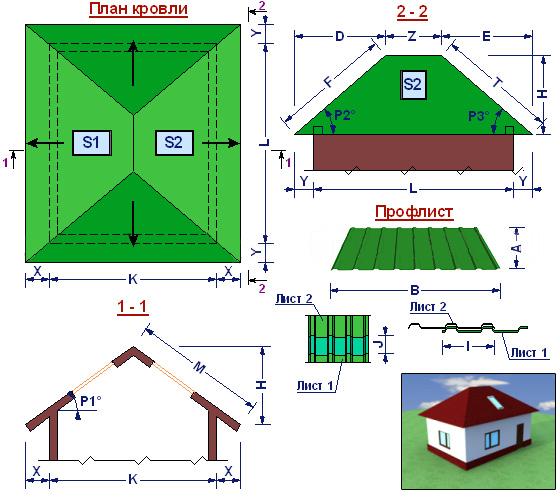

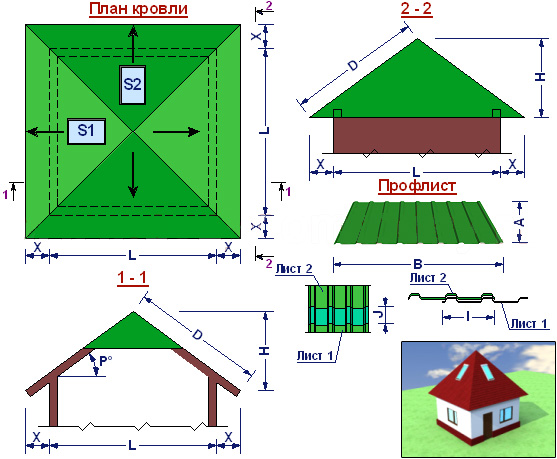

Перед тем, как рассчитать профнастил на четырехскатную крышу, нужно знать, какой профлист будет использоваться для кровли.

Например, для листов марок С-8, С-10, С-20 и С-21 длина карнизного свеса должна составлять от 50 до 100 см, а более мощные листы позволяют удлинить карниз до 3 м.

Расчет доборных элементов для металлопрофиля

Рассчитывая материалы для крыши, знания того, сколько квадратов в профлисте, недостаточно – нужно учитывать размеры не только основных элементов, но и доборных. Стандартная длина этих деталей – 2 метра.

Чтобы рассчитать их количество, нужно взять суммарную длину всех скатов и разделить полученное значение на 1,9 (значение выходит именно таким из-за нахлеста, который обычно составляет около 15 см и учитывается при расчетах).

В случае с ендовами длина скатов делится на 1,7, что связано с увеличением нахлеста. Результаты расчетов необходимо округлять в большую сторону – в конце концов, все неточности в дальнейшем повлияют на качество крыши, а уменьшение нахлеста увеличивает вероятность протеканий.

Не будет лишним и расчет необходимого количества крепежных элементов. Как правило, для крепления профнастила используются саморезы с резиновыми уплотнителями, предохраняющими отверстия от проникновения воды.

Количество креплений рассчитывается просто – для одного квадратного метра покрытия требуется около 7-8 саморезов, а для доборных элементов – ровно 8 саморезов для одного.

Зная площадь крыши и количество доборных деталей, рассчитать количество креплений не составит труда.

Заключение

Грамотный расчет металлопрофиля на крышу дает возможность свести к минимуму лишние затраты и упростить монтаж конструкции за счет качественного подбора размеров листов.

Нормы расхода профлиста при монтаже кровельного покрытия

Важнейшей характеристикой любого кровельного покрытия является его герметичность. Вода не должна попадать в подкровельное пространство ни во время самых сильных ливней или снегопадов, ни при весеннем таянии снега.

Но кровельное покрытие защищает не только чердак или мансарду, профнастил должен быть смонтирован так, чтобы на фасад здания попадало минимальное количество дождевой воды. Поэтому при монтаже профнастила должны обязательно выполняться несколько основных правил.

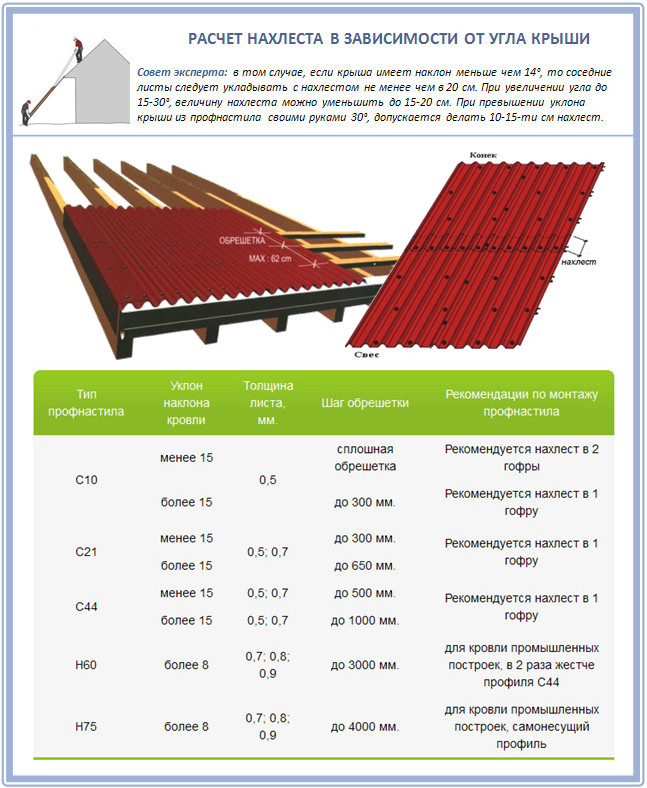

Вертикальный нахлест

В первую очередь следует учитывать, что при укладке на крышу, профилированные листы обязательно должны перекрывать друг друга. Причем нахлест выполняется как между соседними листами, так и между верхним и нижним рядами профнастила. В зависимости от величины нахлеста меняется и норма расхода профнастила на кровлю.

Размер нахлеста между рядами профилированного листа зависит от уклона крыши. Чем меньше угол наклона, тем больше профиль верхнего ряда должен перекрывать нижний лист.

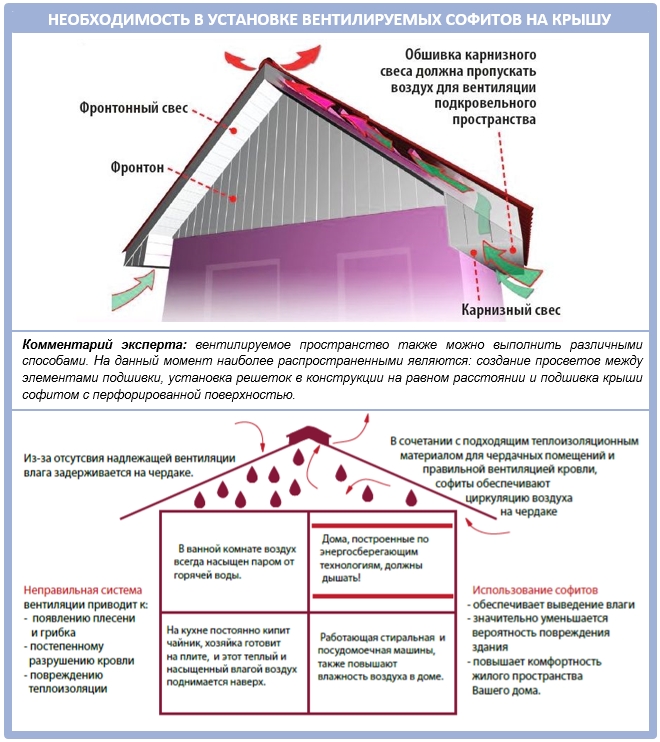

Фронтонный свес

Выступать за пределы пятна здания кровельное покрытие должно не только в районе карниза, но и на фронтонах здания. Называют этот выступ фронтонным свесом. Чаще всего используют два варианта устройства фронтонного свеса — с установкой ветровой доски или специальной ветровой планки. При этом расход профлиста на кровлю в обоих случаях различен.

Из всего сказанного выше можно сделать вывод, что при расчете нормы расхода профлиста на кровлю нужно учесть:

1. Величину вертикального нахлеста;
2. Величину горизонтального нахлеста;
3. Размер фронтонного свеса;
4. Размер карнизного свеса.

Проще всего это сделать, нарисовав схему раскладки листов профнастила, учитывающую все характеристики конкретной крыши.

Если разделить площадь покрытия, рассчитанную согласно схеме, на площадь одного листа профнастила, у нас и получится норма расхода профлиста на 1м2 кровли. Площадь листа можно узнать у продавца профнастила, и она будет различной в зависимости от марки и высоты гофры или волны профилированного листа.

При этом нужно обратить внимание на то, что в технических характеристиках профилей обычно приводят величину полной и полезной площади листа. Полезная площадь всегда несколько меньше, поскольку она учитывает размер нахлеста между соседними листами профнастила в одном ряду.

Если при облицовке фасада или устройстве забора также планируется использовать профнастил, расход на м2 определяется по тому же принципу. Разница лишь в том, что при расчете расхода профиля для вертикальных поверхностей нужно учитывать только нахлест между листами профнастила. При этом, для вертикальной установки профнастила, нахлест между рядами профиля может быть в 2 раза меньше.

При заказе материалов для кровельного покрытия, фасада или забора, лучше всего сразу приобрести и специальный крепеж для профнастила, расход которого составляет приблизительно 6-8шт на 1м2 поверхности.

Разработка проектов и чертежей

Чертеж стропильной системы небольшой шатровой крыши

Основные параметры, которые необходимо учитывать при возведении шатровой крыши:

• Если стропила по своей длине меньше трех метров, то шаг между ними составляет 100 – 135 сантиметров;
• Если стропила по своей длине 3 метра, то шаг будет равен 140 – 170 сантиметров;
• Если стропила по своей длине 4 метра, то шаг будет равен 110 – 135 сантиметров;
• Если стропила по своей длине 6,5 метров, то шаг будет равен 110 – 140 сантиметров.
• Угол, который должна иметь шатровая крыша, обычно делается от сорока до шестидесяти градусов, это значение меняется от того, из какого материала будет возводиться крыша.

Так, например:

• Если используется черепица, то угол наклона составит тридцать градусов;
• Если используются асбестоцементные материалы, то угол наклона уменьшится, и составит от четырнадцати до шестидесяти градусов;
• Если крыша покрывается рулонными материалами, то угол уклона должен быть от восьми до восемнадцати градусов.

На рисунке показан чертеж стропильной системы небольшой шатровой крыши и чертеж шатровой крыши с эркером

Определение необходимого количества листов

Прежде чем перейти к вычислению необходимой площади профнастила, следует знать тот факт, что профилированный лист имеет следующие значения. Первое – полезная ширина (рабочая), равняется 1100 мм. Вторая – общая ширина (полная), составляет 1180 мм.

Для того чтобы определить, какое количество кровельных листов необходимо, нужно измерить длину ската, после чего разделить ее на ширину профилированного листа. Полученный результат округляется в большую сторону. Следует учесть перехлест материала: из общей длины вычитается рабочая. 1180 – 1100 = 80 мм.

Далее можно переходить к расчету необходимого количества листов в одном ряду, а также их длину. Длина – это сумма длин карнизного свеса, вертикального перехлеста и ската. Вертикальный перехлест равняется 150 мм, а свес карниза – не менее 50 мм. Минимальная длина – 500 мм, а максимальная – 6000 мм.

Следует помнить, что профлисты должны располагаться по горизонтали. В противном случае результаты могут оказаться неправильными.

Следующее, что необходимо сделать, – посчитать различные доборные элементы, которые нужны для установки кровли. Их стандартная длина – 2 м. Для начала нужно сложить длину всех скатов, на которых будут устанавливаться элементы. После этого результат нужно разделить на 1,9, нахлест – 10 см. В расчете для ендовы деление происходит на 1,7, а нахлест надо взять не менее 30 см. Полученный результат округляется в большую сторону.

Если расчеты были сделаны правильно, то отходы материала должны быть минимальными. Придерживаясь данных правил и ответственно подойдя к делу, самостоятельно можно посчитать необходимое количество профнастила и покрыть крышу любой сложности.

«Кровля Профи» — особенности и возможности программы

Эта программа для расчета кровли достаточно проста для освоения и с легкостью может быть использована даже человеком, который к стройке имеет весьма отдаленное отношение. Единственное, что будет необходимо — это умение работать с чертежом собственного дома и школьная программа математики.

Основные возможности программы «Кровля Профи»:

1. Создание схемы раскладки листов профнастила с учетом нахлестов.
2. Расчет количества листов и доборных элементов, необходимых для полного перекрытия кровли.
3. Задание исходных данных в отдельном окне и возможность изменить их в любой момент, включая характеристики листа, величины нахлеста, размеры и виды доборных элементов, а также цены.
4. Выбор формы ската из шаблонов или рисование его в удобном и понятном интерфейсе.
5. Калькулятор стоимости крыши из профнастила в зависимости от заданных цен или выбранного поставщика.

Это — далеко не все возможности программы, но они наиболее важны для наших целей.

При работе с приложением стоит учитывать его особенности. В частности, расчет следует выполнять для геометрической фигуры, в виде которой выполнен скат кровли, причем для каждого в отдельности. Это не очень наглядно, зато позволяет исключить возможности ошибки.

Кроме того, если вы не используете шаблоны, этот калькулятор профлиста на крышу может провести правильный расчет, только если форма ската является замкнутым многоугольником. Иначе расчет будет неверным, как и схема раскладки листов.
