Виды и способы соединения арматуры

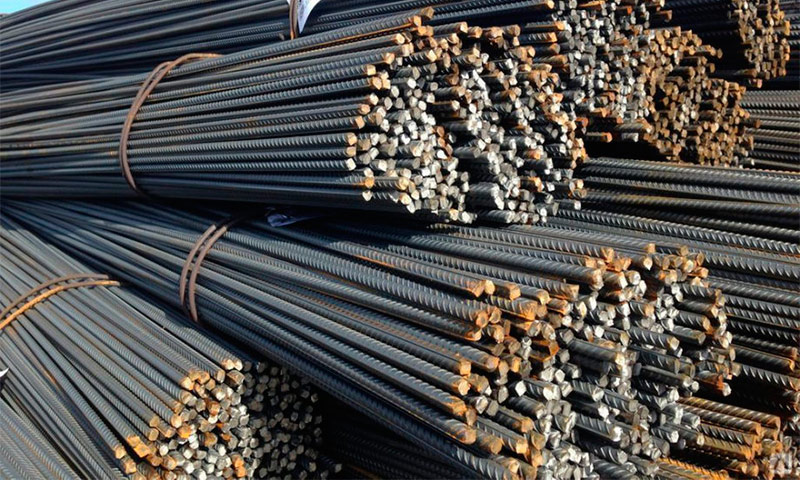

Сортамент арматуры

Согласно ГОСТ 5781-82 горячекатаную арматурную сталь выпускают в виде стержней и бухт, с гладкой или ребристой поверхностью. Изделия могут быть предварительно напряженными. Основные параметры, приведенные в стандарте:

• Номер профиля – соответствует диаметру и составляет 6-80 мм.;
• Площадь поперечного сечения – вычисления необходимы для точного распределения нагрузок;
• Масса 1 погонного метра – расчетная величина с допусками для определения веса.

Таблица веса

От наличия выступов зависит качество сцепления с определенной маркой бетона. По этой причине гладкие прутки не могут служить в качестве силового элемента каркаса. Их используют для усиления кирпичных швов, стяжек, при устройстве пешеходных тротуаров, для заземления и в качестве заготовок в производстве крепежей. Периодический профиль выпускают в нескольких вариантах:

• Серповидный;
• Кольцевой;
• Смешанный.

Каждое изделие имеет продольные и спиралевидные выступы, согласно чертежам, приведенным в ГОСТ или стандартам производителя. Длина может быть мерной (6-12 м), мерной с не мерными отрезками (от 2 метров не более 15% партии) и немерной. По согласованию с заказчиком изготавливают прутки 5-25 м.

Назначение, классификация и выбор арматуры

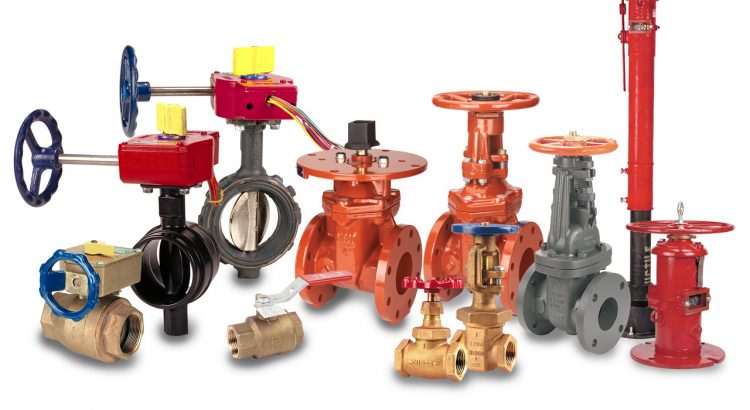

Арматурой называется устройство, с помощью которого осуществляется включение и выключение отдельных участков трубопровода, регулирование направления и давления транспортируемых продуктов.

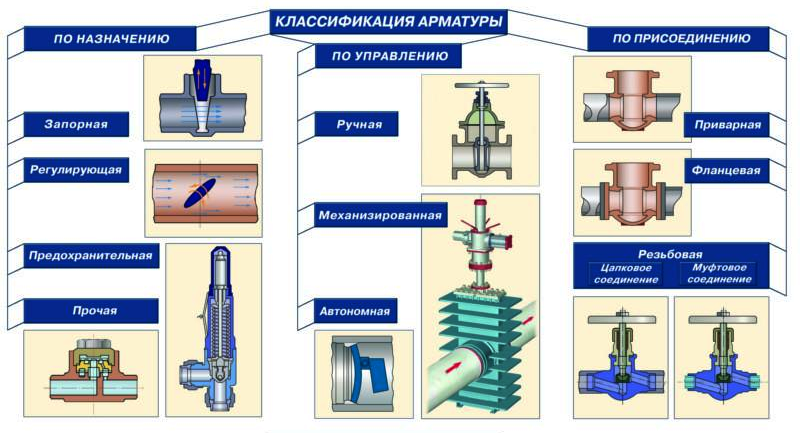

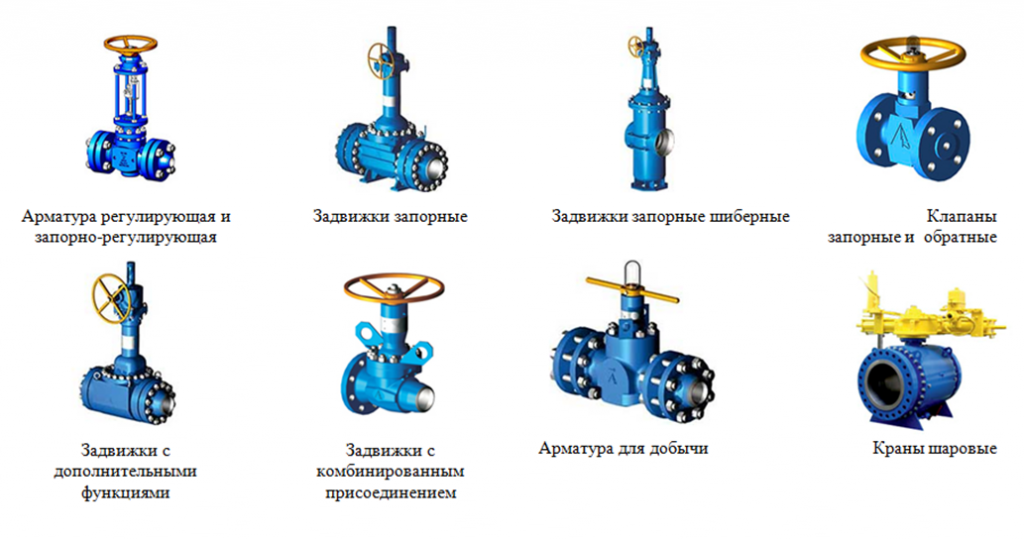

В зависимости от назначения трубопроводная арматура подразделяется на четыре класса: запорная, регулирующая, предохранительная, контрольная.

Запорная арматура служит для периодического включения или отключения отдельных участков трубопровода. К этому типу арматуры относятся краны, вентили, задвижки и поворотные затворы.

Регулирующая арматура предназначена для изменения или поддержания в трубопроводах давления, расхода и уровня (регулирующие вентили и клапаны). Иногда регулирующую арматуру, которая служит для снижения (редуцирования) давления, называют дроссельной.

Предохранительная арматура служит для сброса возможного повышения давления в трубопроводе сверх установленного предела (предохранительные и перепускные клапаны) и предотвращения обратного удара жидкости или газа (обратные клапаны).

Контрольная арматура используется для проверки наличия среды и ее уровня (пробко-спускные краны, указатели уровня).

Каждый класс арматуры по принципу действия подразделяется на приводную, т. е. приводимую в действие с помощью ручного, механического, электрического, гидравлического, пневматического привода, и на самодействующую, т. е. приводимую в действие автоматически, непосредственно потоком рабочей среды или изменением ее параметров.

В зависимости от параметров работы и среды арматуру изготовляют из чугунов разных марок, углеродистой и легированной стали, цветных металлов, пластмасс, керамики и других материалов, а также с внутренним коррозионноустойчивым покрытием.

Арматуру из серого чугуна применяют на газообразных средах в трубопроводах с рабочим давлением до 6 кгс/см2и температурой до +150° С, из ковкого чугуна — для рабочих давлений до 16 кгс/см2и температурой до +150° С. Стальную арматуру используют для любых давлений, причем для температур до 450° С корпус изготовляют из углеродистой стали, а для более высоких температур и коррозийных продуктов — из легированной. Арматуру из цветных металлов применяют преимущественно в пароводопроводах небольших диаметров, а также при транспортировании агрессивных продуктов. Пластмассовую арматуру используют как заменитель арматуры из нержавеющих сталей и цветных металлов.

По способу соединения с трубами арматуру разделяют на цапковую, муфтовую, фланцевую и приварную.

Муфтовая арматура имеет на присоединительных концах внутреннюю резьбу; выпускается с условным проходом до 80 мм на условное давление до 10 кгс/см2(в отдельных случаях — до 25 кгс/см2).

Цапковая арматура в отличие от муфтовой имеет присоединительные концы с наружной цилиндрической трубной резьбой; выпускается с условным проходом до 40 мм на условное давление до 160 кгс/см2. Цапковая арматура иногда снабжается накидными гайками под отбортованные трубы. Цапковую. арматуру в технологических трубопроводах применяют сравнительно редко. Приварная арматура присоединяется к трубопроводу на сварке, образуя неразъемное соединение.

1. Назовите четыре класса трубопроводной арматуры и укажите ее на значение.

2. Как классифицируется арматура по способу соединения с трубами?

3. Каково различие в конструкции и области применения кранов, вентилей и задвижек?

Все материалы раздела «Изделия» :

● Сортамент труб и область их применения

● Технические требования к стальным трубам

● Сортамент труб технологических трубопроводов по нормалям машиностроения

● Отводы крутоизогнутые и гнутые

● Фланцы

● Тройники, переходы и заглушки

● Опоры, подвески и опорные конструкции

● Компенсаторы

● Трубы и детали трубопроводов из цветных металлов и их сплавов

● Трубы и детали трубопроводов из чугуна и специальных сплавов

● Трубы и детали из пластмасс

● Трубы и детали из стекла, ситалла, фарфора, керамики, аитегмита и фанеры

● Трубы и детали гуммированные, биметаллические и с лакокрасочными покрытиями

● Трубы и детали футерованные и эмалированные

● Назначение, классификация и выбор арматуры

● Приводная и самодействующая арматура

● Условные обозначения и отличительная окраска арматуры

● Крепежные изделия, прокладочные и уплотнительные материалы

Маркировка запорной арматуры

Вся запорная арматура должна соответствовать ГОСТ и иметь маркировку, в которой говорится о производителе изделия, материале корпуса, Ду, направлении потока рабочей среды, указаны рабочие размеры.

Маркировка наносится на корпус изделия одним из трех методов: клеймением, штамповкой, гравировкой. Например, расшифруем маркировку 15кч916бр.

• 15 — обозначение клапана.
• Кч — ковкий чугун (обозначение материала).
• 9 — привод (электрический).
• 16 — тип конструкции (размеры указываются в соответствующем каталоге).
• Бр — бронзовые уплотнения.

Маркировка выполняется в соответствии с ГОСТ 4666-75.

Какие бывают виды арматуры, классификация по основным признакам

Довольно распространенным строительным материалом можно назвать арматуру. Она уже довольно длительное время применяется для усиления бетонной конструкции. Металлические стержни предназначены для равномерного распределения нагрузки и могут изготавливаться из различных сплавов.

Рациональное сочетание различных по своим свойствам материалов позволяет создать новый материал, обладающий новыми особенностями, неприсущими исходным составляющим материалам. Например, если обычная бетонная балка при появлении трещин в растянутой зоне разрушается, то при армировании растянутой зоны, несмотря на наличие тещин в бетоне, такой балке ничто не угрожает, а её несущая нагрузка возрастает.

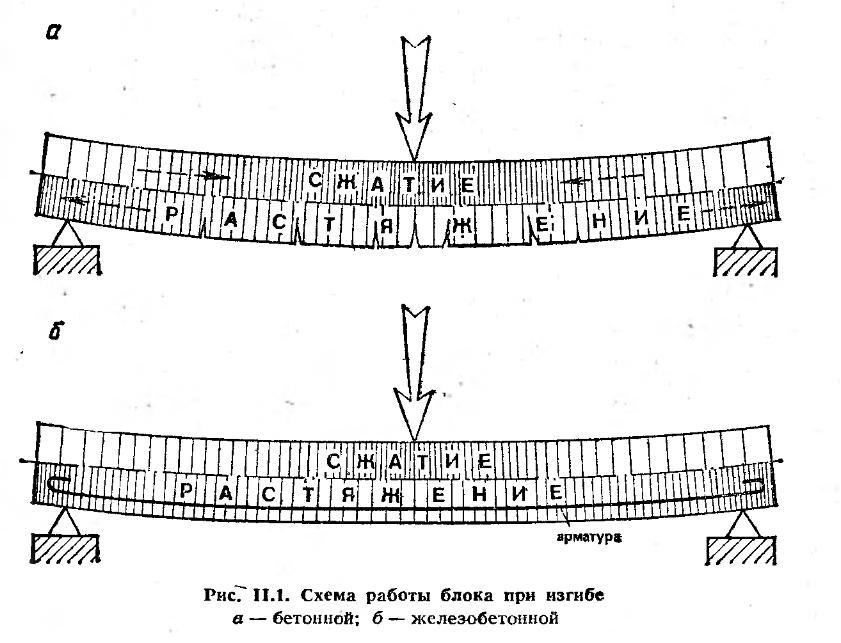

Работа конструкций из армированных материалов более сложна, чем работа конструкций из неармированных материалов. В зависимости от назначения конструкций и величины нагрузки, которую они будут нести при эксплуатации, выбирается и вид арматуры. Рассмотрим наиболее распространенные виды арматуры подробнее.

Классификация по признакам

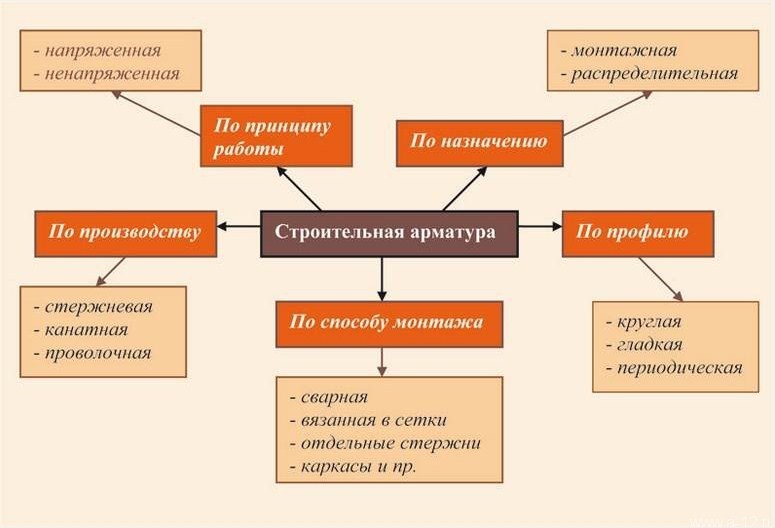

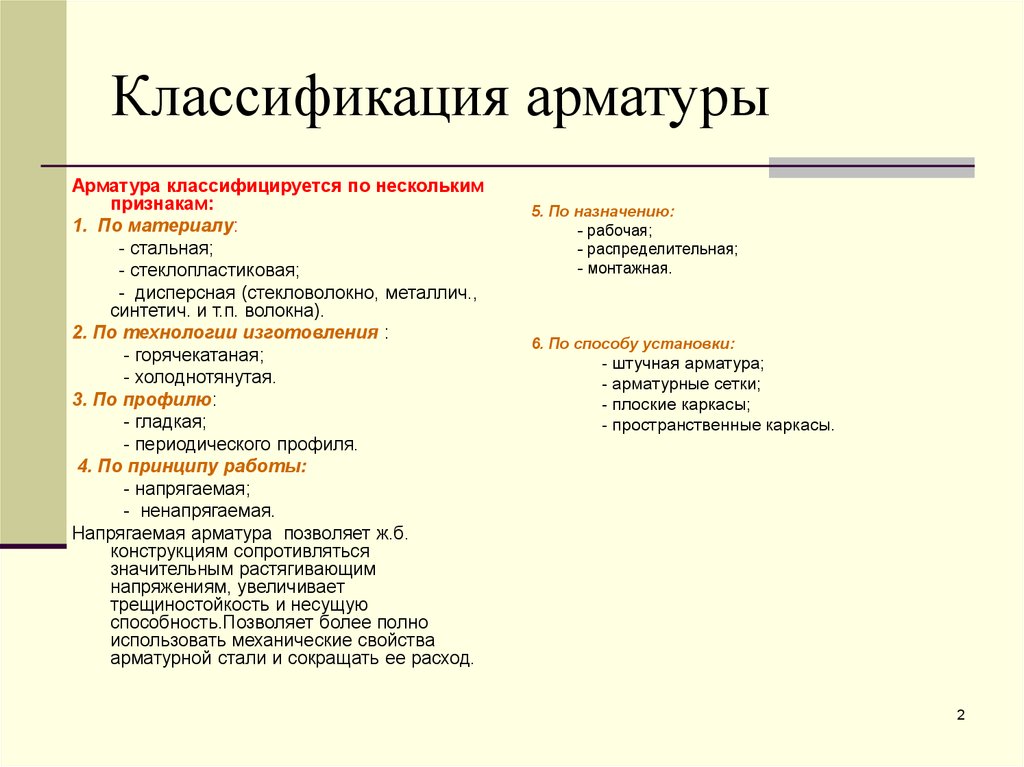

Классифицировать арматурную сталь можно по многим признакам. Рассмотрим их подробнее.

По назначению

По назначению выделяют следующую классификацию арматуры:

1. Рабочий тип материала воспринимает усилие в бетонных конструкциях от основной нагрузки.
2. Монтажная арматура применяется для объединения рабочей или конструктивной сетки, а также каркасов. В некоторых случаях используется временно.
3. Анкерная применяется в качестве закладного материала.
4. Конструктивная предназначается для распределения возникающей нагрузки. Подобного рода арматура принимает нагрузку, возникающую при усадке или расширении материала, а также температурном воздействии. Применяется в последнее время довольно часто, так как позволяет существенно повысить прочность железобетонных конструкций.

Во многом от назначения зависит площадь поперечного сечения. Кроме этого, при изготовлении могут применяться самые различные металлы и сплавы. В последнее время большой популярностью пользуются сплавы, обладающие коррозионной стойкостью.

Ориентация в конструкции

По признаку ориентации прутков в конструкции выделяют следующие ее разновидности:

1. Поперечная используется для препятствования образованию наклонных трещин. Кроме того, этот материал усиливает железобетонные конструкции в растянутой зоне.
2. Продольная не позволяет образовываться вертикальным трещинам в растянутой зоне конструкции.

По условию применения выделяют напрягаемую и ненапрягаемую арматуру.

Внешний вид

Проводится классификация арматуры по внешнему виду:

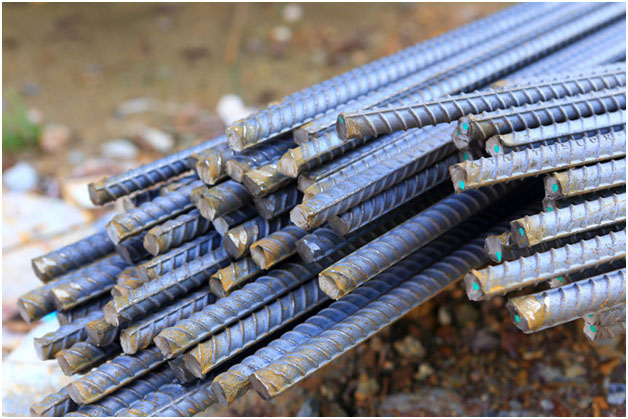

1. Гладкая арматура обладает ровной матовой поверхностью по всей длине. Подобный вариант исполнения строительного материала прост в изготовлении, за счет чего уменьшается стоимость.

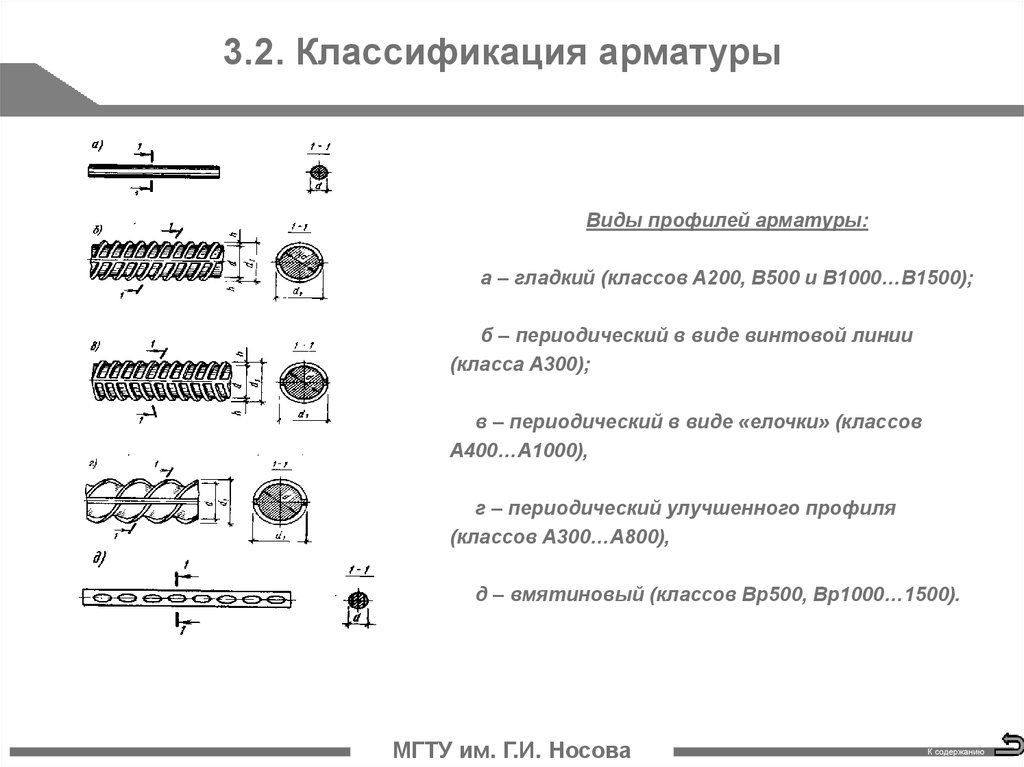

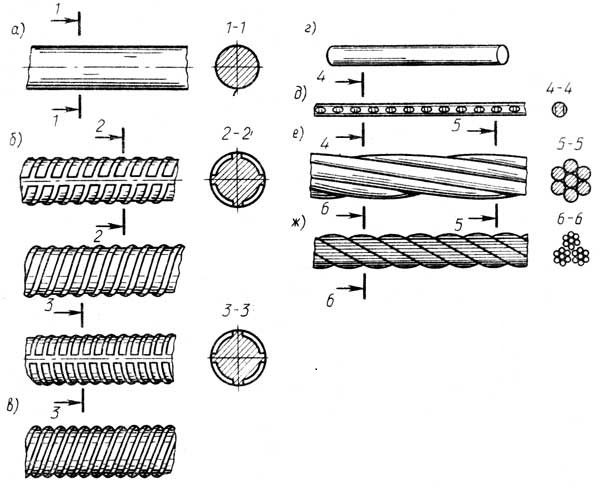

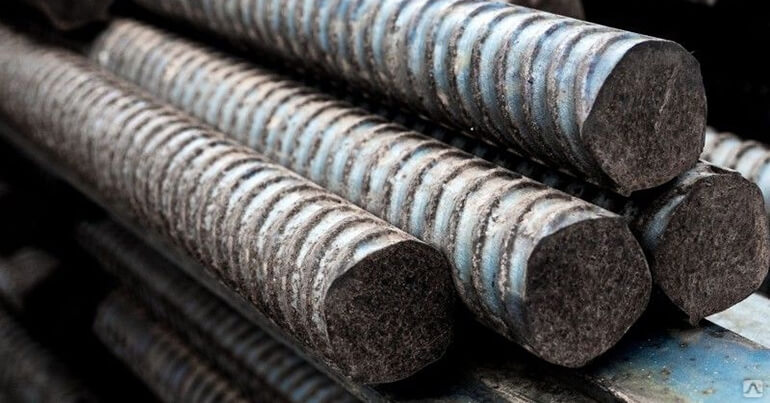

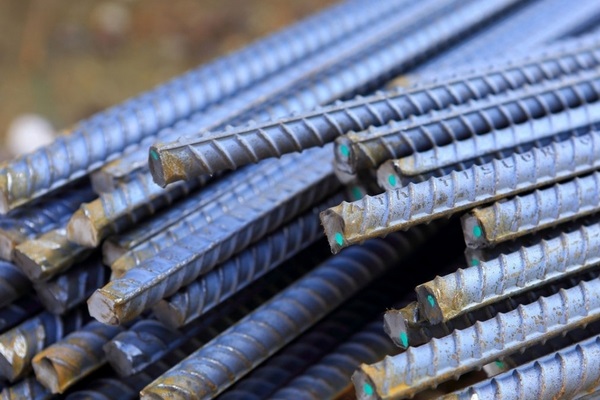

2. Периодический профиль характеризуется наличием большого количества выступов и насечек. Подобного рода поверхность увеличивает степень сцепления металлического прута с бетоном. За счет этого бетонная конструкция становится намного прочнее.

Периодический профиль бывает трех видов:

1. Серповидный.
2. Кольцевой.
3. Смешанный.

Кольцевая форма поверхности соответствует стандартам, установленным в ГОСТ 57–81 . Подобного рода поверхность создается отечественными производителями. Серповидный профиль характерен продукции европейских производителей.

Арматура со смешенным типом поверхности появилась относительно недавно. К её особенностям относятся:

1. Подобного рода профиль позволяет быстро определить класс арматуры.
2. За счет ребристости повышается степень сцепления с бетоном примерно на 20%. Именно поэтому сегодня при создании качественных железобетонных конструкций используют вариант исполнения прутков со смешенным типом поверхности.
3. Жесткость производимой конструкции при применении стержней со смешенным типом поверхности повышается примерно на 30%.

В продаже встречается арматура самой различной длины и площади поперечного сечения. Выбор проводится в зависимости от того, какой прочности нужно получить железобетонную конструкцию.

Класс качества

Во многом характеристики создаваемого строительного материала зависят от типа применяемого металла при производстве. Рассматривая таблицу классов качества, отметим следующие моменты:

1. А1 — пруток, при изготовлении которого применяется сталь марки Ст 3 пс и Ст 3 сп и Ст 3 кп. Диаметр получаемого прутка составляет 6−40 мм.
2. А2 — класс качества, который достигается при применении марки стали 8Г2С и Ст 5 пс и Ст 5 сп. Диаметр строительного материала составляет 10−80 мм.
3. А3 — арматура, изготавливаемая из металлов 35 ГС и 25Г2 С, 32Г2 Рпс. Получаемая арматура имеет диаметр от 6 до 40 мм.
4. А4 — класс качества, который можно получить при применении легированных сплавов 80С и 20 ХГ2 Ц.
5. А5 — изготавливается из сплава 23в2Г2Т.

Более высокий класс качества получается при производстве прутка с периодическим профилем.

Методы производства

Арматура по производству разделяется на два основных класса:

1. Горячекатаная имеет периодический профиль, который характеризуется спиралевидными выпуклостями.
2. Холоднотянутая обладает специфическим видом, который напоминает круг.

Горячекатаный метод производства предусматривает нагрев заготовки до достаточно высокой температуры, за счет чего повышается пластичность материала и его степень обрабатываемости. Холоднотянутая технология применяется в том случае, если заготовка представлена пластичным металлом.

Специфика производства

Производство арматуры А1 ведется с использованием стали Ст3. Арматурный прокат класса А3 и выше изготавливается из конструкционной низколегированной стали для сварных конструкций 35ГС, а также из стали 25Г2С и 32Г2Рпс. Упрочненная арматура проходит дополнительную обработку для повышения эксплуатационных характеристик.

Действующими госстандартами регулируется способ поставки материала. Например, арматура А1 сечением до 12 мм, а также арматура А2 и А3 сечением 6 и 8 мм может поставляться в стержнях, а также мотках. Аналогичные требования предъявляются к арматурному прокату классов Ат400, Ат500 и Ат600 сечением до 10 мм. Остальная продукция должна поставляется только в стержнях. При этом металлопрокат может быть как мерной, так и немерной длины.

Образец расчета арматуры для фундамента

Правильно уложенная на фундамент рабочая арматура увеличит его прочность на разрыв и изгиб. Есть еще и вспомогательная арматура, устанавливаемая вертикально. Она обеспечивает прочностью на срез.

В обоих вариантах используются различные виды армирования, что следует учитывать:

• Первые шаги начинаются с того, что по периметру опалубки, собранной в ленточном котловане, вбиваются вертикально прутья. При этом выдерживаются одинаковые расстояния между стержнями – 50-80 см. Диаметр самой арматуры находится в пределах 0,8-1 см, а высота прутьев равна глубине котлована.
• К вспомогательным прутам вяжут внизу и вверху горизонтальные пояса, количество прутьев в которых выбирают с учетом рекомендаций, приведенных в таблице:

При достаточно глубоком котловане допускается в горизонтальных поясах прокладывать по четыре прута.

• Расстояние от наружного края пояса до оконечной точки вертикального стержня не должно превышать 10 см.
• Чтобы армировочный каркас был единой неподвижной конструкцией, особое внимание нужно уделять соединению углов. Здесь лучше использовать систему перекрестных лент, объединив между собой пруты двух горизонтальных поясов. Не помешает для усиления углов и использование арматурной сетки.

Нужно взять во внимание и такой момент – арматура для ленточного фундамента не должна ложиться на землю. Рекомендуется использовать бетонную подложку. До того, как будет выполняться окончательная сборка каркаса, делают первую заливку толщиной в 5-7 см. Когда бетон застынет, можно выполнять сварку (или привязку) друг с другом нижнего и верхнего поясов.

Как выбрать?

Арматура для заливки бетона используется стального вида круглого сечения, так как она будет выдерживать довольно большие механические воздействия.

Для лучшей адгезии с бетоном выбирают прутья, имеющие выступы. Толщина материала зависит от размера предполагаемых нагрузок. Положительной стороной использования металлических стержней вместе с бетоном является их одинаковая реакция на воздействие перепадов температуры. Если связывание арматуры предполагает сварочные работы, то выбирается материал, который рассчитан на нагревание, что не влияет на качество готового изделия.

Соединительная арматура газопроводов

В процессе монтажа газопровода может возникнуть необходимость соединения труб из разных материалов или разного диаметра. В этом случае встраивается в состав сети соединительный фланцевый элемент – вспомогательные детали стыковки.

К этой категории арматуры относятся фланцевые адаптеры, хомуты, заглушки, соединительные муфты, отводы, крестовины, тройники, словом детали, в конструкции которых не предусмотрено наличие запорно-регулирующего механизма.

Соединительная арматура потребуется, если возникнет необходимость соединить трубы из разных материалов, участков трубопроводов различных диаметров, а также при поворотах и разветвлениях

Для разветвления газопровода служат тройники и отводы. Они устанавливаются в случаях, когда труба доходит до распределительного участка для какого-либо населенного пункта, однако этот пункт конечным не является.

При помощи регулирующей арматуры трубопровод делится и часть транспортируемого газа уходит в населенный пункт, а часть транспортируется дальше.

Тройники стальные изготавливают из различных марок стали. Их можно использовать практически в любой рабочей среде. Они обеспечивают высококачественное соединение труб и обладают хорошей герметичностью

Технология производства

В большинстве своем рассматриваемый нами вид сортового проката производится с использованием технологии горячей прокатки. Задействуются специальные прокатные станы. Не будем углубляться в специфику производственного процесса, расскажем кратко. Берется заготовка, нагревается до определенной температуры, затем подается в прокатный стан. Там и формируется арматура круглого поперечного сечения нужного нам диаметра 12 мм. Но не все так просто. Во-первых, прокатные станы отличаются между собой. А это предопределяет качество проката. Во-вторых, сейчас зачастую используется дополнительная обработка арматуры после ее прокатки. Технологий несколько, начнем с термического упрочнения. Ранее такой вид продукции маркировался индексом Ат и регламентировался ГОСТ 10884-94.

Термическое упрочнение — это так называемая термомеханическая высокотемпературная обработка с горячей деформацией заготовки (закалкой), принудительным охлаждением. Порой используются и вспомогательные операции. Среди них самоотпуск либо отпуск, дополнительная обработка механическая.

Следующая технология — это так называемая холодная порезка с последующей правкой мотков на прутки. Востребованная методика, используемая в ходе армирования железобетонных конструкций, обустройстве карт.

Учитывайте, что можно задействовать технологию изготовления, отличающуюся от тех что обозначены ранее. Поэтому обращайте внимание на какой стандарт опирается металлургическое предприятие при изготовлении арматуры. Вне зависимости от технологии производства маркировка должна быть.

Продолжаем. Есть один интересный ГОСТ Р 52544-2006. Интересен он тем что определяет еще одну технологию изготовления – холодную деформацию стали. Это объемная холодная штамповка сортового проката. Подобная арматура 12 мм маркируется в соответствии с указанным нормативным документом как B500C. С – указывает на набор требований, о нем ниже. А вот B это как раз и есть обозначение класса холоднодеформированного проката. От технологии изготовления во многом зависят рабочие характеристики металлоизделий.

Рекомендуем к прочтению:

Укрепляющая арматура: какие виды бывают, из чего производятся и в каких отраслях их можно применять

Какой ленточный фундамент под забор лучше всего использовать, и как возвести его самостоятельно на своем участке

классификация, марки и классы арматурной стали

Класс арматуры представляет собой буквенно-цифровое обозначение в котором:

1. Буква характеризует способ производства арматуры:

A – горячекатаная стержневая арматура;

B – холоднодеформированная проволочная арматура;

K – канатная арматура.

2. Цифра означает нормативное сопротивление арматурной стали растяжению по пределу текучести, выраженное в МПа с учетом статистической изменчивости прочности арматурной стали.

Обеспеченность значения нормативного сопротивления принимается не менее 0,95 (95%).

Например, класс арматуры A400 означает, что данная арматура произведена способом прокатки в горячем состоянии и имеет нормативное сопротивление по пределу текучести не менее 400МПа.

Добавочными буквенными индексами могут обозначаться дополнительные характеристики арматурной стали:

с – означает улучшенную свариваемость арматурной стали. Например, арматура класса А500с.

т – означает термическое упрочнение арматурной стали. Например, арматура класса А800т.

п – означает наличие улучшенного профиля арматуры обладающего повышенным сцеплением с бетоном. Например, арматура класса А500сп.

в – означает упрочнение арматуры вытяжкой. Например, арматура класса A-IIIв (А540).

По ГОСТ 5781-82* предусмотрены следующие классы арматуры: А240; A300; A400; A540; A600; A800; A1000. Данные классы соответствуют классам A-I, A-II, A-III, A-IIIв, A-IV, A-V, A-VI по устаревшей классификации соответственно.

Кроме этого, предусматриваются классы А500с и В500с по ГОСТ…

Также классы арматуры могут быть предусмотрены по техническим условиям (ТУ), разрабатываемым и утверждаемым заводом-изготовителем в установленном порядке.

Марка арматурной стали характеризует ее химический состав.

Каждому классу арматуры соответствуют определенные марки стали с одинаковыми механическими характеристиками, но различным химическим составом. В обозначении марки стали отражается содержание углерода и легирующих добавок. Например, в марке 25Г2С первая цифра обозначает содержание углерода в сотых долях процента (0,25%), буква Г – что сталь легирована марганцем, цифра 2 – что его содержание может достигать 2%, а буква С – наличие в стали кремния с содержанием до 1%.

Периодический профиль имеет стержневая арматура всех классов, за исключением круглой (гладкой) арматуры класса А-I.

Физический предел текучести 230-400 МПа имеет арматура классов A-I, A-II, A-III, условный предел текучести имеет высоколегированная арматура классов A-IV — A-VII и термически упрочненная арматура.

Относительное удлинение после разрыва зависит от класса арматуры. Значительным удлинением обладает арматура классов A-I¸A-II (14-25%), сравнительно небольшим удлинением – арматура классов A-IV¸A-VII и термически упрочненная арматура всех классов (6-8%).

Модуль упругости стержневой арматуры Es с ростом ее прочности несколько уменьшается и составляет для арматуры классов A-I, A-II, для арматуры классов A-III, A-IVс, для арматуры класса A-V и термически упрочненной арматуры.

Арматурную проволоку диаметром 3-8мм подразделяют на два класса Bр-I – обыкновенная арматурная проволока (холоднотянутая, низкоуглеродистая), предназначенная главным образом для изготовления арматурных сеток; В-II, Вр‑II – высокопрочная арматурная проволока (многократноволоченая, углеродистая), применяемая в качестве напрягаемой арматуры предварительнонапряженных элементов. Периодический профиль обозначается дополнительным индексом «р»: Вр-I, Вр-II.

Основная механическая характеристика проволочной арматуры – ее временное сопротивление, которое возрастает с уменьшением диаметра проволоки. Для обыкновенной арматурной проволоки , для высокопрочной проволоки . Относительное удлинение после разрыва сравнительно невысокое (4-6%). Разрыв высокопрочной проволоки носит хрупкий характер. Модуль упругости арматурной проволоки классов В-II, Вр‑II равен , класса Вр-I равен , арматурных канатов равен .

Сортамент арматуры составлен по номинальным диаметрам, что соответствует для стержневой арматуры периодического профиля диаметрам равновеликих по площади поперечного сечения круглых гладких стержней, для обыкновенной и высокопрочной арматурной проволоки периодического профиля – диаметру проволоки до профилирования.

Рекомендуемые страницы:

Система на болтовых муфтах «LENTON LOCK»

Система МСА на болтовых муфтах «LENTON LOCK» производства американской компании «ERICO» (Pentair) универсальна. Она может использоваться для стыковки арматурных стержней диаметром от 12 до 44 мм периодического профиля или гладкой, на заводе или на стройплощадке, одинакового или разного диаметра без предварительной подготовки торцов. Соединение производится путем зажима торцов вертикальной или горизонтальной арматуры в стандартной или переходной муфте болтами, вкрученными в стенку стального цилиндра, при этом головки болтов самосрезаются при достижении требуемой величины момента закручивания. В зависимости от диаметра соединяемых стержней в стыковочный элемент вкручивается от 6 до 12 болтов.

МСА на муфтах «LENTON LOCK» уже доказали возможность применения отечественными строителями на объектах Новополоцкого НПЗ, при армировании монолитных конструкций комплекса небоскребов «IQ-quarter», при реконструкции и расширении МКАД, а также на других объектах.

Виды арматуры по функциональному назначению

Арматура может делится на различные виды по следующим параметрам.

• По области применения — бывает пароводяная, резервуарная, энергетическая, химическая, судовая, газовая и нефтяная арматура.
• По принципу управления и действия — выделяется арматура управляемая, автоматическая, управляемая ручным приводом, управляемая дистанционным приводом, управляемая механическими приводами, электроприводами, , гидравлическими и электромагнитными приводами.
• По конструкции присоединительных патрубков — различают муфтовую, фланцевую, штуцерную, цапковую арматуру, и арматуру под приварку.
• По способу герметизации — различается сальниковая, мембранная, шланговая и сильфонная арматура.

Основные параметры арматуры:

• Эксплуатационные параметры арматуры — Условное, рабочее, и пробное давление, пропускная способность, крутящий момент,тип привода, время срабатывания, коррозионная стойкость.
• Конструкционно-монтажные параметры арматуры — Условный диаметр прохода, масса, число, диаметр и расположение отверстий на фланцах, тип присоединения к трубопроводу, строительные длина и высота, разделка под приварку к трубопроводу, конструкция и размеры присоединительных фланцев.
• Конструкционные материалы — Чугун (серый, ковкий, высокопрочный), углеродистая и легированная сталь, Цветные металлы и сплавы (латунь, бронза, сплавы никеля, алюминия и титана), а также неметаллические конструкционные материалы, такие как винипласт, керамика, графиты, текстолит, капрон и пластикат.

Способы соединения

Собрать арматуру в единый каркас можно при помощи двух способов:

• сварка;
• вязка.

Если используется пластиковая арматура, то ни о какой сварке речь не идет. Впрочем, металлическую арматуру также нечасто сваривают, так как точки сварки становятся слабыми местами конструкции, они выдерживают меньшую нагрузку, больше подвержены коррозии. Сварка обеспечивает слишком жесткое сцепление прутов, исключающее даже малейший люфт. Такая конструкция хуже воспринимает деформацию, не может использоваться при работе на подвижных грунтах. Более того, варить можно только ту арматуру, в маркировке которой есть буква С.

Куда практичнее использовать вязку при помощи проволоки. Ее складывают вдвое, крючком продевают свободный конец в полученную петлю, а потом закручивают так, чтобы соединяемые пруты не могли свободно двигаться. Просто, дешево, надежно, но долго – опытный строитель сможет выполнить до 20 соединений за минуту, а начинающий – не более 5-6.

Упростить процесс вязки можно при помощи специального вязального пистолета. Его прислоняют к месту пересечения стальных прутов, нажимают на спусковой крючок – и соединение готово. В минуту можно выполнить до 40-50 таких операций. Минус – высокая цена оборудования и необходимость использовать дорогую проволоку.

Наконец, отметим, что при покупке, помимо диаметра, класса и типа поверхности, стоит обращать внимание на наличие у продукции соответствующей документации (прежде всего, это сертификат соответствия). Последний штрих – визуальный осмотр. Если вы заметили на арматуре следы ржавчины, царапины и прочие механические повреждения, то лучше отказаться от покупки и найти действительно качественные изделия – на них, без преувеличения, будет держаться весь дом.

Статья написана для сайта

Метки:Строительство

Виды запорной арматуры по конструкции затворов

Трубопроводная арматура разных типов отличается конструкцией своих исполнительных узлов (затворов), обеспечивающих перекрытие проходного канала трубопровода. Также конструктивное устройство запорного механизма во многих случаях определяет габаритные размеры и область использования ТПА.

Задвижки

Задвижкой называют тип ТПА, запорный или регулировочный элемент которой перемещается под углом 90 градусов относительно транспортируемого потока.

Перекрывание потокового движения при помощи задвижек — один из наиболее часто применяемых способов в промышленной и коммунальной отраслях, обычно их используют на трубопроводах диаметром от 50 мм и выше. ГОСТ 24856-2014 регламентирует следующие разновидности задвижек:

• Клиновые (wedge gate) — устройства с подвижным затвором, имеющим форму клина. При опускании он ложится на поверхности седельных колец, размещенных между собой под аналогичным углом. Например, чугунная задвижка с обрезиненным клином 30ч39р.
• Параллельные (parallel gate) — имеют седловые уплотнители, размещенные взаимо параллельно.
• С выдвижным шпинделем, штоком (gate valve with rising stem) — при открывании или закрывании проходного канала вращающийся шпиндель или шток, на которых закреплен запор, перемещается относительно центральной оси подсоединительных отводов на длину рабочего хода.
• С невыдвижным шпинделем (gate valve with non-rising stem) — при открывании и закрывании проходного канала вращающийся шпиндель не перемещается в поступательном направлении относительно центральной оси прибора, а его участок с резьбой не выходит за внутреннюю корпусную область.

Рис. 12 Клиновидная задвижка – конструктивное устройство на примере модели 30с41нж

• Шиберная или ножевая (slide gate, slab gate) — затворным элементом служит пластина с параллельным расположением седельных колец. (Про шиберную задвижку можно узнать в отдельной статье).
• Клиновая двухдисковая (double disc wedge gate) — запорной элемент сделан из двух наклонных дисков. В их размещении конструктивно реализована возможность самоустанавливаться относительно корпусных седельных колец.
• С упругим клином (flexible wedge gate) — имеет клиновидную форму и состоит из двух наклонных дисков. Между дисками находятся упругие или жесткие подвижные детали, перемещение или деформация которых позволяет клину самоустанавливаться относительно корпусных седельных колец.
• Параллельная двухдисковая (double parallel disc gate) — имеет в конструкции два параллельно расположенных относительно друг друга диска. При опускании подвижного затворного элемента одна из деталей узла упирается в дно проходного канала, диски расходятся и плотно прижимаются к седельным уплотнительным кольцам.
• Поворотная (rotatable gate) — перекрывают движение потока рабочей среды поворотом размещенного в проходном канале затворного элемента вокруг своей оси.
• Шланговая (pinch gate) — специальный тип задвижек, работающих на перекрытие участка трубопровода, проходной канал которого в затворе выполнен из пластичного гибкого шланга. При работе в режиме закрывания затворный элемент передавливает шланг, останавливая тем самым движение по нему рабочего тела.

Рис. 13 Шиберная (ножевая) задвижка – конструктивное устройство

Клапаны

Запорные клапаны относятся к разновидности арматуры, в которой проходной канал перекрывается специально выполненной деталью в виде поршня, носящей наименование золотника. В конструкции клапанной арматуры канальный проход в корпусе выполнен таким образом, чтобы его сверху мог закрывать клапан. Проходной канал имеет изогнутую форму с перпендикулярным входному и выходному патрубку затвором.

Золотник обычно выполняют в виде тарелки, цилиндрического поршня, сферы или иглы. Его уплотнительная поверхность, контактирующая с седловым кольцом, может быть плоской, иметь форму конуса или сферы.

ГОСТ 24856-2014 регламентирует следующие разновидности клапанов:

• Запорный (on-off, stop) — предназначен для запирания проходного канала, имеют конструкцию в форме клапана.
• Регулирующий (control) — управляют объемом подачи транспортируемого рабочего потока за счет перемещения клапана на определенное расстояние.
• Предохранительный (safety) — клапан выполняет защитные функции в трубопроводной магистрали или на оборудовании.
• Отсечной (isolation) — отличается быстрым временем срабатывания, перекрывая поток транспортируемого рабочего тела при возникновении аварийных или экстренных ситуаций.

Рис. 14 Шланговый затвор

• Герметический, гермоклапан (tight disc-type) — используется в системах вентилирования, конструктивно схож по конструктивному исполнению с дисковым затвором, перемещающимся в конечной стадии перпендикулярно или параллельно центральной оси трубопровода.
• Нормально-закрытый (НЗ) (air-to-open, normally closed) – клапан, непосредственно управляемый электроприводом или вспомогательным механизмом, создающими усилия перемещения запорного или регулировочного элемента. При отсутствии электроэнергии устанавливаются в положение «закрыто».
• Нормально-открытый (НО) (air-to-close, normally open) — устройство с непосредственным электроприводом или вспомогательным механизмом, перемещающими золотник для запирания или регулировки размера проходного канала. При отсутствии подачи электроэнергии самопроизвольно устанавливается в положение «открыто».
• Электромагнитный клапан (solenoid) — устройство с приводом в виде электромагнитной катушки и ее якоря, связанного с золотником. Привод может располагаться как внутри корпуса, так и быть вынесен наружу за его поверхность.
