Шаг вязки арматуры для ленточного фундамента

Виды арматуры для фундаментной конструкции

Существует три основных вида стальной арматуры:

• горячекатаная;
• холоднодеформированная;
• термомеханическая.

Для сооружения фундаментов используют в основном первую позицию класса АIII диаметром 8-18 мм. Это стержни с периодическим профилем. Их обычно устанавливают в продольном направлении, они подвергаются самым высоким нагрузкам. Но так как армирование ленточного фундамента – конструкция по форме параллелепипед, то в нее входят элементы, расположенные по вертикали и поперек продольных прутьев. Здесь используют арматуру класса АI (гладкую) для поперечин и АII или III (рифленую) для вертикальных элементов. Диаметр стержней выбирается меньше, чем у продольных элементов.

Название арматурных элементов

Технология армирования

Начнём, пожалуй, с того, что ленточное основание – это монолит, выполненный из стального каркаса и бетона. Именно каркас позволяет монолитной ленте выдерживать несущие нагрузки. Поэтому следует правильно выполнять все этапы его обустройства, в том числе и вязку. Представляем подробную инструкцию выполнения работ по каждому этапу.

Подготовка материала

Подбирать материал для обеспечения каркаса для ленточного фундамента необходимо согласно проекту. От того, какую нагрузку планируют разместить на основание дома, определяется диаметральное сечение стальных прутьев.

Чаще всего необходимо приобретать материал разного диаметрального сечения. Более подробные параметры для арматуры в ленточном фундаменте указаны в таблице.

Перед монтажом каркаса рассортируйте прутья

После того, как материал закуплен и доставлен на строительную площадку, нужно подготовить его к работе. Для этого необходимо:

• рассортировать прутья в соответствии с диаметральным сечением;
• при необходимости выровнять;
• нарезать арматуру необходимых размеров.

Далее собирают каркас для ленточного фундамента. Состоит он из горизонтально размещённых прутьев, соединённых друг с другом посредством расположения коротких горизонтальных элементов из стали, связанных между собой проволокой. Одним из важных моментов является правильная вязка арматуры для ленточного фундамента.

Монтаж каркаса

Перед тем как приступить к установке армирующего пояса, обустраивают опалубку. Затем устанавливают два пояса каркаса внизу и вверху траншеи. Нижнюю часть укладывают на некотором расстоянии от дна траншеи. Для этого можно разместить несколько кирпичей и уже на них разместить прутья.

Арматуру в местах соединения необходимо размещать внахлёст. Оптимальной длиной совмещений считается накладка около одного метра.

Далее вбиваем в землю вертикальные прутья фиксаторы и начинаем их привязывать к нижнему поясу. Далее постепенно обустраиваем верхний армирующий пояс.

Вязка арматуры

Прутья вязки должны быть неподвижно закреплены

Как правильно вязать арматуру для ленточного фундамента? В первую очередь необходимо следить за тем, чтобы все элементы были соединены надёжно.

После процесса вязки прутья не должны двигаться по отношению друг к другу.

Дело в том, что если вязка будет выполнена неверно, то при заливке бетона под его давлением каркас просто развалится. От этого существенно пострадает степень прочности. Как уже было сказано выше, способов вязки существует несколько:

1. С применением сварочного аппарата. В процессе такой вязки в местах касания арматурных прутьев производят сваривание дуговой электросваркой. Сами соединения получаются довольно прочными, но многие специалисты считают его не очень эффективным, так как в местах сварки теряется прочность металла. Также для соединения стеклопластиковой арматуры данный способ абсолютно не подходит.
2. Ручная вязка с помощью проволоки. Для этого применяется специальный крюк, который можно приобрести в любом строительном магазине. Для облегчения работы крюк можно вставлять в шуруповёрт.
3. В последнее время широкое распространение для вязки арматуры начали получать пластиковые затяжки. Но применять их следует, если объём работ небольшой, а также при вязке стеклопластиковых прутьев.

Алгоритм ручной вязки

Рассмотрим, как правильно вязать арматуру для ленточного фундамента вручную. Для этого необходимо приготовить вязальную проволоку и крюк, а затем выполнить следующие шаги:

• отрезать кусок проволоки длиной около 20 см. Использовать лучше материал из стальной обожжённой проволоки с диаметральным сечением 1,2 – 1,5 мм;
• подготовленный кусок складываем пополам и пропускаем накрест в местах соединения арматуры. С одной стороны образовалась своеобразная петля, а с другой – концы проволоки. Наложите друг на друга эти две части и скрестите;
• выполните несколько скруток вручную, затем вставьте крюк и закончите скрутку до конца.

По завершению скручивания проволока должна плотно прилегать к прутьям, но не слишком быть затянутой.

Вязка по охвату плоскости

Дополнительно выделяют еще два метода вязки арматуры:

• Плоский. Подразумевает фиксацию прутов в рамках одной плоскостной грани. Обычно она располагается горизонтально.
• Пространственный. Является наиболее распространенным, позволяет выполнять вязку арматурного каркаса под ленточный фундамент, возводимый на любом типе почвы. Это становится возможным благодаря формированию объемной конструкции, что сможет выдерживать в один момент нагрузки в разных плоскостях благодаря своей многомерности.

Вязание арматуры стеклопластикового вида

Данный материал появился в строительных магазинах совсем недавно. Его предназначение заключается в постройке одноэтажных-трёхэтажных зданий или при каких-либо бытовых работах. По сравнению со своим стальным собратом данная арматура не подвержена коррозии, у неё нет швов, при растягивании сохраняет свою прочность.

К тому же у неё низкие показатели теплопроводимости, именно поэтому в дальнейшем не возникнут холодные мостики. Но есть и минусы, например, при изгибе снижается прочность.

Профессионалы применяют данный материал для создания бетонных ограждений, а также для пеноблоков, кладок из газоблоков. Сразу возникает вопросы. Какие существуют особенности у данного материала и как его правильно вязать?

Арматурный каркас для своего ленточного фундамента

Каркас основания представляет собой обычный прямоугольник либо квадрат. Обычно применяемый принцип армирования – довольно простой:

• На дно траншеи размещают кирпичные ряды. Их высота должна составлять в среднем не менее 5 см. Этот этап немаловажен для того, чтобы сделать важнейший зазор между каркасом, а также нижней частью основания.
• Нарезаются стержни с требуемой длиной для выполнения вертикального армирования.
• На имеющиеся ряды из кирпича продольно выкладываются стержни из металла. При этом лучше, чтобы они были максимальной длины;
• С помощью проволоки рабочие пруты соединяются перемычками на необходимом расстоянии — 30 см друг от друга. Их длина должна составлять на 10 см менее толщины основания (причем должен соблюдаться отступ размером 5 см с каждой из сторон);
• В каждую ячейку по углам вертикально устанавливаются пруты. Причем их длина должна быть менее имеющейся высоты основания на 10 см;
• Вертикальные пруты соединяются с использованием продольных стержней, а также фиксируются с использованием перемычек.

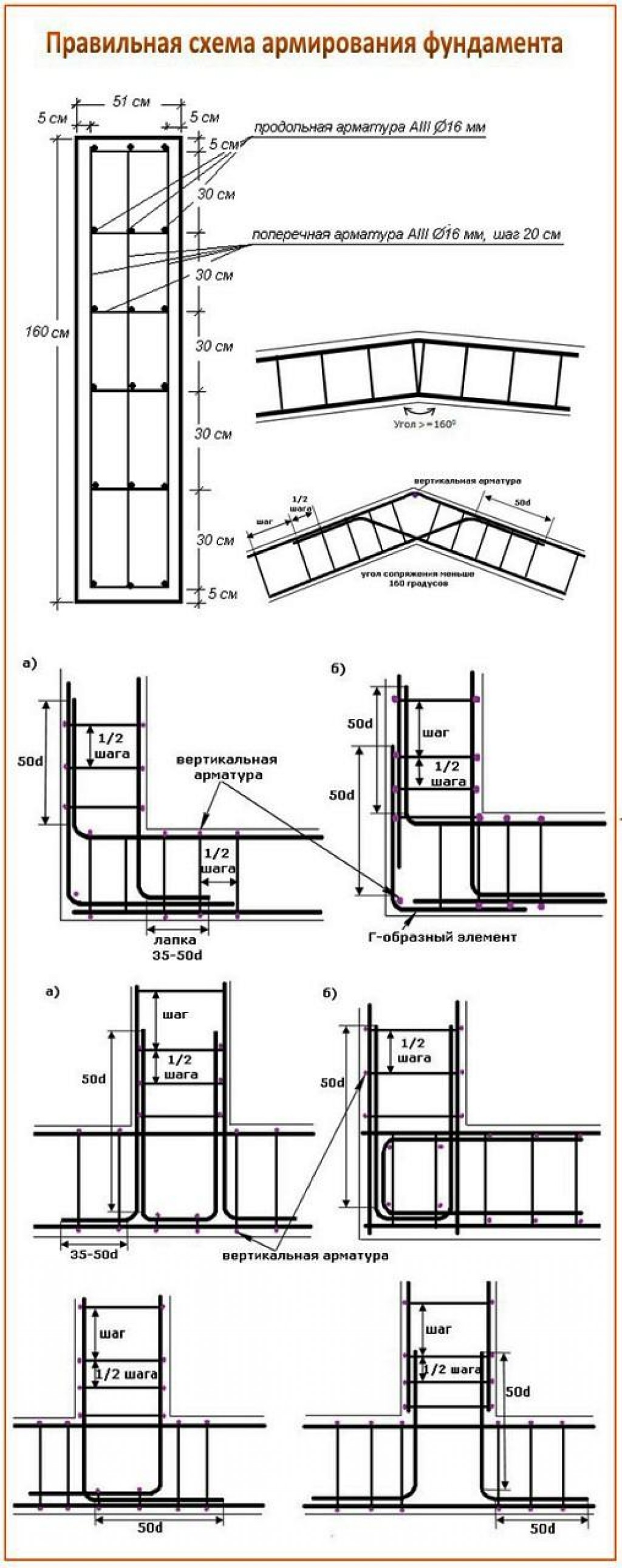

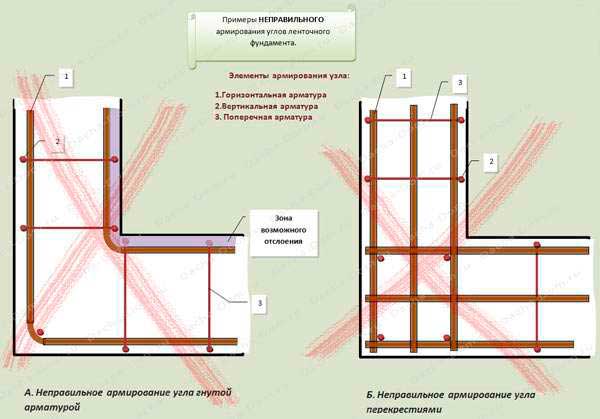

Особенное внимание следует уделить такому этапу как армирование углов. Ведь именно на эти элементы приходится наибольшая нагрузка.

Арматурный каркас

Дренирование участка

Устройство многоступенчатого фундамента предполагает наличие большой разницы отметок между нижним и верхним ярусом фундамента. Глубокое заложение первой ступени требует выполнения пристенного дренажа, даже если низкий уровень грунтовых вод позволяет обойтись без данного этапа работ. Дело в том, что атмосферные осадки и тающий снег будут стекать по фундаментным стенкам, образуя в основании уже не струйки воды, а целые потоки.

При отсутствии дренажной сети, собирающей и отводящей воду за пределы строения, произойдет размыв грунта под фундаментной подошвой нижних ступеней с дальнейшей осадкой и конструктивной деформацией дома. Его восстановление обойдется намного дороже, чем выполнение качественного дренажа. Необходимо понимать, что экономия в данном случае окажется неоправданным решением.

Что такое вязка арматуры

По своей сути вязка прутов металлической арматуры является соединением отдельных прутов в одну конструкцию, чем-то вроде сборки большого конструктора. Такая операция необходима во много, для того чтобы и металлический каркас, и бетон, соединившись, в одно целое равномерно распределяли возникающие деформации.

Сама вязка во многом зависит от многих факторов:

• назначения фундамента;
• расчетных нагрузок на основание;
• типу грунта на участке строительства;
• технических и линейных характеристик фундамента.

Соединение прутов армирующего каркаса разделяется по схеме вязки и методу соединения – методу вязки.

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

1. Способ обработки: необработанная или отожженная.
2. Точность обработки.
3. Сопротивление нагрузкам.
4. С защитным цинковым покрытием или без такового.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Сегодня на рынке появились бухты вязальной проволоки, которая подрезана по длине 80 — 180 мм, а на концах уже сделаны петли. То есть, это уже готовые отрезки под вязку. В одной бухте 1000 отрезков.

Ее преимущества и недостатки

Связка арматуры для фундамента в первую очередь определяется прочностными характеристиками основания. И это основное преимущество армирующего каркаса. Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

1. Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции.
2. При этом место соединение не фиксируется прочно, как это получается со сваркой. Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси.

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

• Нужно ли армировать и какую арматуру используют для ленточного фундамента

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Технология армирования

Каркас для ленточного фундамента делается по размеру траншеи или уложенной в нее опалубки, в соответствии с заранее составленным проектом. Сборка начинается после обустройства отсыпки.

Проводится этот процесс в такой последовательности:

1. Элементы конструкции раскладываются на ровной поверхности в соответствии со схемой.
2. Монтаж нижнего горизонтального пояса. Сначала продольные элементы стыкуются поперек, затем к ним присоединяются вертикальные хомуты.
3. Сборка верхнего уровня секции. Применяются стяжки или проволока. Проверяется прочность соединения.
4. Изготовление угловых участков. На них устанавливаются дополнительные стойки, так как эти места принимают максимальную нагрузку.
5. Закрепление на прутах распорок, которые обеспечат правильное и устойчивое положение каркаса в пространстве.
6. Сборка, укладка и фиксация последующих ярусов, если проводится строительство заглубленной ленты.
7. Установка и крепление в опалубке отрезков труб, которые будут использоваться для прокладки коммуникаций или в качестве продух.

В заключение выполняется замешивание и заливка бетона.

Как правильно вязать арматуру для фундамента, какие нужны инструменты и материалы для вязки арматуры

Как известно, фундамент является главной составляющей любого здания. От того, каким он будет, во многом зависит срок эксплуатации, а, значит, и комфортное проживание в доме. Построить надежный и комфортный дом реально, главное — знать правила вязки арматуры при строительстве фундамента под дом и не нарушать ее.

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Главной задачей арматурного каркаса является недопущение деформации и растрескивания бетона под весом здания, а также влиянием сил пучения грунтов. Это означает, что правильно собранное армирование предотвратит разрушение самой постройки и ее основания. Из всего вышесказанного следует, что важность не нарушения технологии вязки фундамента является первостепенной.

Подготовка к процессу вязки арматуры

Стоит сразу отметить, что самостоятельный процесс вязки не из легких, гораздо проще, если у вас есть хотя бы один помощник. Кроме того, еще одни помощник нужен, чтобы укладывать и передвигать готовую конструкцию на ее место. Перед самим процессом вязки нужно произвести некоторую подготовку к этой операции:

• определить какую арматуру используют для ленточного фундамента;
• произвести расчет арматуры для ленточного фундамента;
• приобрести и привезти на стройплощадку материал;
• купить отожженную проволоку с диаметром 0,8−1 мм;
• порезать арматуру на необходимые размеры.

Если вам нужно создать монолитный ленточный фундамент, то логично будет подготовить арматурные короба квадратной формы в сечении и с длиной сторон 350−400 мм. Если габариты позволяют, то длина коробов должна быть около 3 метров. Обычно, арматура на строительном рынке или складе в длину бывает 3−6 метров. По этой причине на длинные стороны коробов железные прутья уложить будет легко, а вот на квадраты (350−400 мм) вам ее придется резать. Кроме того, нужно сделать запас отрезных кругов, а также купить или арендовать угловую шлифовальную машинку (УШМ).

Основной инструмент

Помимо прочего, очень важно создать рабочий инструмент для такой задачи, как вязка арматуры — это крючок.

Сделать его можно из стального электрода или мастерка, также он продается в строительном магазине. Главное, чтобы крюк был из очень прочной проволоки, а его загиб был в 90 градусов.

Арматура вяжется из отожженной низкоуглеродистой стали, поэтому такая проволока будет легко гнуться и не поломается.

В случае если все же проволока сгибается неохотно, ее нужно подержать около 30 минут над открытым огнем, а потом остудить. Не стоит применять очень толстую проволоку, поскольку согнуть ее довольно нелегко, а тонкую придется складывать вдвое. Для процесса вязки арматуры прекрасно подходит проволока 30−40 см в длину, которая сгибается пополам.

Как правильно армировать фундамент

Перед началом создания армирования для ленточного фундамента нужно рассчитать фактические нагрузки здания. Это позволит ответить на вопрос какую использовать арматуру.

Важно подобрать ее нужного диаметра, а монтаж производить с определенным шагом.

К примеру, при армировании такого фундамента под гараж допускается использование арматуры с диаметром в 12 мм, а для жилого дома подобный диаметр не подходит.

Армирование производится так, чтобы конструкции из металла расположились внутри основания, но к наружной поверхности были не ближе, чем на 5 см. Схема армирования предполагает расположение арматуры в качестве каркаса, при этом пруты укладываются с шагом в 10−25 см.

Важное значение при создании арматурного каркаса для ленточного фундамента имеет метод крепления арматуры. Лучше всего арматуру соединять проволокой, т. к. сварка сделает металл тонким в зоне шва.

Схема армирования может быть горизонтальной или вертикальной. При использовании вертикальной схемы арматуру нужно укладывать попарно с шагом в 30 см, а при горизонтальной схеме — с шагом в 200 см. Очень важно при этом на стыках использовать вертикальную схему.

Технология армирования

1. Для вязки нужно использовать деревянную опалубку, закрепив на ее стенках пергамин строительным степлером. Пергамин нужен для того, чтобы древесина не впитывала влагу из раствора цемента.
2. Верхний уровень заливки раствора обозначается натянутой леской.
3. На дне котлована укладываются куски кирпича, так арматура будет расположена в 5 см от земли. От стенки котлована арматурный каркас должен отступать на те же 5 см. Это позволит каркасу расположиться полностью внутри бетона. Так усиливается прочность фундамента.
4. Лучше всего армировать ленточный фундамент цельной арматурой без лишних соединений.
5. Армированный каркас собирается так: по периметру всего основания вбиваются металлические прутья, к ним потом вяжется верхний и нижний пояс. Такая работа делается с применением специального крюка и проволоки.
6. Заливают слоями бетон.
7. Каждый слой нужно утрамбовывать специальной трамбовкой, чтобы устранить пустоты.

Если вы хотите, чтобы армирование вашего ленточного фундамента было качественным и надежным, важно расположить стержни под углом в 90 градусов друг к другу, предварительно произведя расчет всей конструкции.

Так что, как видите, процесс создания армирования очень важен и потребует некоторых навыков. Но, главное — соблюдать технологию (произвести расчет и использовать качественный материал) и придерживаться основных канонов вязки арматуры, что непременно продлит срок службы дома.

Конструктивные требования к ленточным фундаментам и их армированию

В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.

• Диаметр рабочих стержней принимается не менее 12мм.
• Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
• Количество продольных стержней в каркасе не менее четырех (обычно шесть).
• Шаг поперечного армирования назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
• Толщина ленточного фундамента обычно принимается равной 300мм.

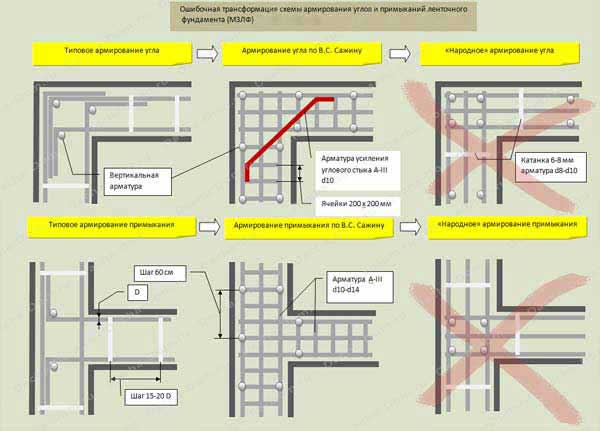

• Уязвимые места в углах и Т-образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр принимается равным диаметру продольных стержней.

Расчет объема и диаметра арматуры

Расчет арматуры для ленточного фундамента требуется для того, чтобы придать необходимую прочность основанию путем продумывания количества требуемой арматуры, а также её диаметра. Толщина арматуры для ленточного фундамента может варьироваться.

К примеру,  в случае возведения фундамента для частного дома  в роли продольной применяется продукция с диаметром от 10 до 20 мм. В роли же поперечного варианта,  а также вертикального,  зачастую встречается ребристая либо гладкая арматура с круглым сечением,  а также с диаметром от 6  и вплоть до 12 мм. Таким образом, понятно, что диаметр арматуры для ленточного фундамента может также быть разным. Он зависит от конструкции, а также от  веса фундамента.

Вязка стеклопластиковой арматуры

Связать стеклопластиковую арматуру даже проще, чем стальную. Для этого применяются пластиковые кабельные хомуты, такие же как используемые для увязки в косицы проводов. Второй вариант вязки – это специальные пластиковые зажимы. И хомуты и зажимы можно легко приобрести в любом строительном магазине – с ними обвязка становится простейшей работой. Допустимо соединять пруты вязальной проволокой.

В целом армирование ленточного фундамента стеклопластиковыми прутами в 1,5-2 раза менее трудоемко, чем прутами из стали.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Арматура из стекловолокна

В последние годы появилась арматура из стекловолокна. Это хороший вариант для мало высотного строительства. Стеклопластик обладает рядом преимуществ. Это: высокая прочность, повышенная прочность на разрыв, большая долговечность, малый вес. Пластик не ржавеет, плохо проводит холод, в отличие от стали. Это значит, в доме будет теплее. Малая масса пластика делает работу с ним намного легче, чем с тяжелым металлом.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента

Как правильно рассчитать арматуру

Довольно кропотливый и требующий усидчивости этап устройства каркаса фундамента приходится на расчеты потребности основных материалов.

Исходными данными для расчета будут:

• периметр здания;
• ширина закладываемого фундамента;
• высота фундамента (от песчаной подушки до наивысшей точки);
• количество прутов горизонтального армирования;
• шаг для прутов вертикального армирования.

Вычислив периметр закладываемого основания с внутренними перемычками и отводками, получается общая длина горизонтального армирования. В зависимости от ширины основания вычисляется количество горизонтальных прутов. Как правило, минимальное количество горизонтальных прутов равняется 2.

В зависимости от высоты фундамента, возможна укладка нескольких ярусов горизонтальных прутов. Такое решение позволит повысить устойчивость каркаса и создать необходимую прочность.

Определив высоту фундамента, получается длина вертикального прута. Зная шаг расстановки вертикальных прутов, определяется количество вертикальных прутов на одну горизонтальную линию, как правило, при двух горизонтальных прутах устраивается два вертикальных.

Для большей прочности каркаса параллельные горизонтальные пруты связываются еще между собой горизонтальными перемычками. Полученная, таким образом, форма арматурного каркаса способна выдержать значительные нагрузки как в горизонтальной, так и в вертикальной плоскости, ей не страшны изгибание, растяжение, скручивание или излом.

Вместе с тем следует при расчетах давать припуск на усиление угловых элементов дополнительными прутами, добавлять минимум по 5 сантиметров на каждый второй вертикальный прут, поскольку его придется заглублять в грунт при начальной расстановке.

ленточный фундамент” width=”549″ height=”245″ />

Виды вязок различных участков фундамента

Для строительства собственного дома придется запастись терпением и внимательностью. Время и финансирование экономить не следует, так как в процессе эксплуатации могут возникнуть неприятности.

Как связать арматуру своими руками по длине фундаментной ленты, нам известно. Все выполняется достаточно просто, необходимо только выдерживать величину нахлеста. А вот как правильно вязать углы фундаментной конструкции?

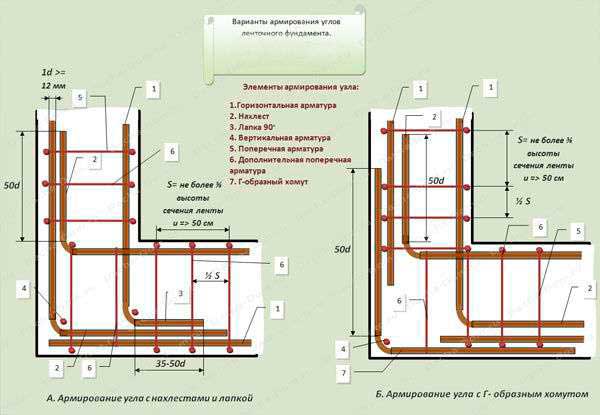

Различают два способа, как вязать углы основы:

• между парой конструкций, расположенных перпендикулярно;
• в очке примыкания двух стен.

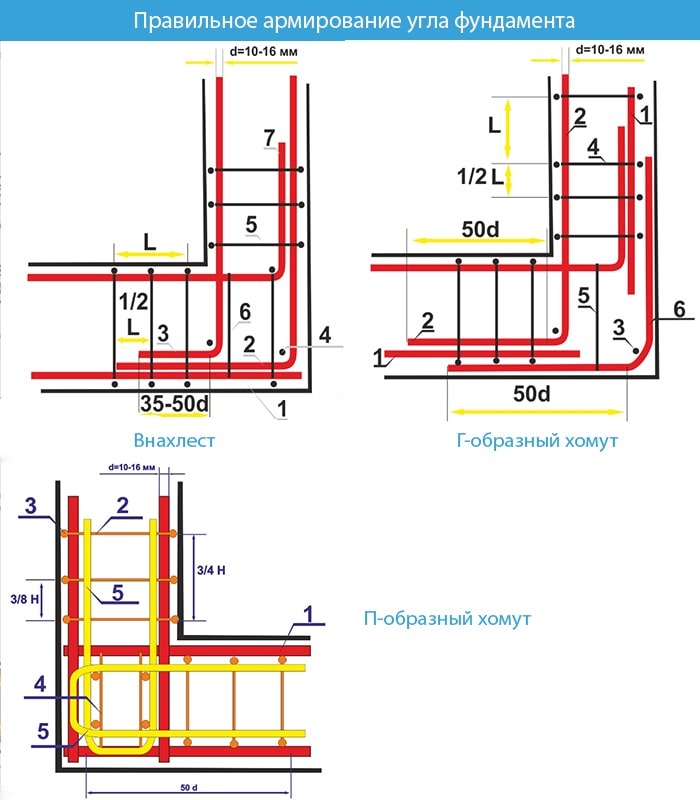

Для выполнения каждого варианта имеется несколько технологий. При вязке участков на углах используют:

• жесткие лапки. На пруте устраивается прямоугольная лапка, схожая с кочергой. Длину загнутого участка определяют не менее 35 значений диаметра или более. Загнутые части прутьев соединяются на угловых участках «лапками»;

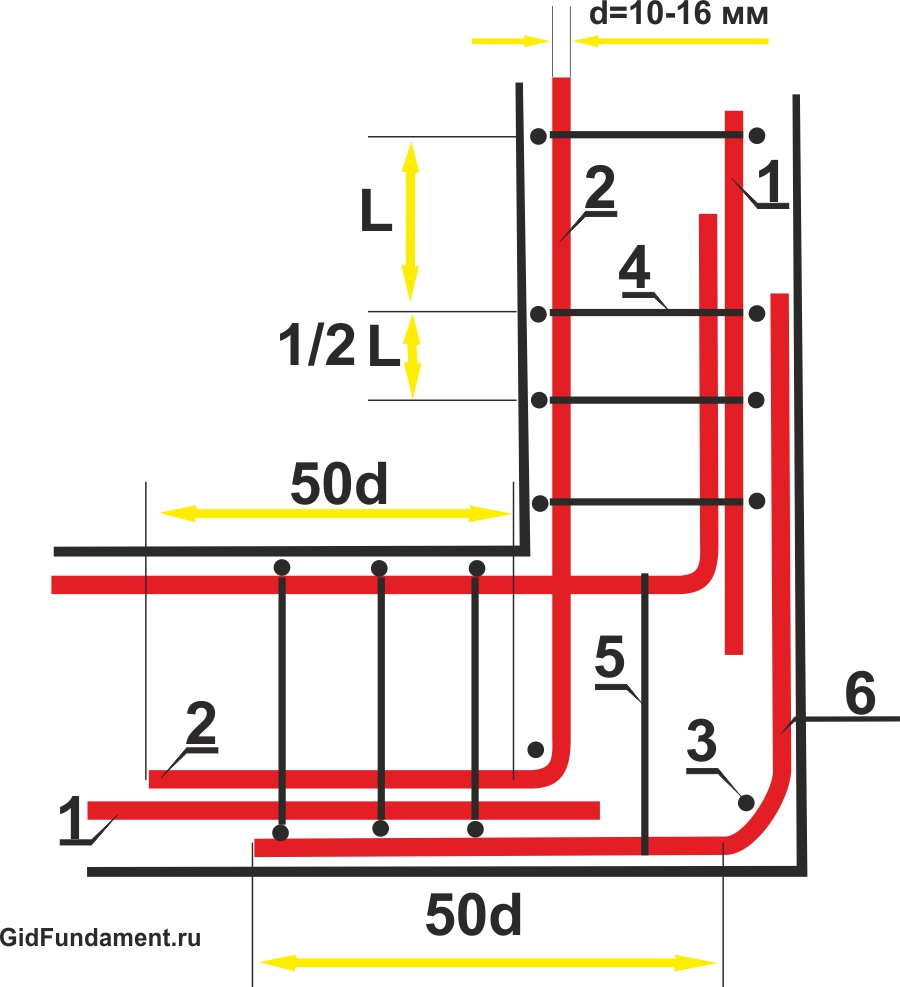

• используются Г-образные хомутики. Принципиально действия напоминают предыдущий вариант, но готовятся не лапки, а Г-образные концы со стороной не менее 50 диаметров прута. Одна сторона фиксируется к каркасу стены, вторая – к перпендикулярно расположенной стенке. Внутренние прутья необходимо соединить со внешними. Хомуты устраиваются с шагом, равным трем четвертям высоты подвальных стен;

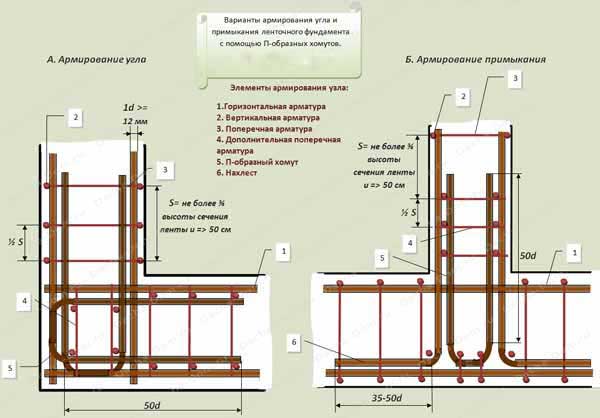

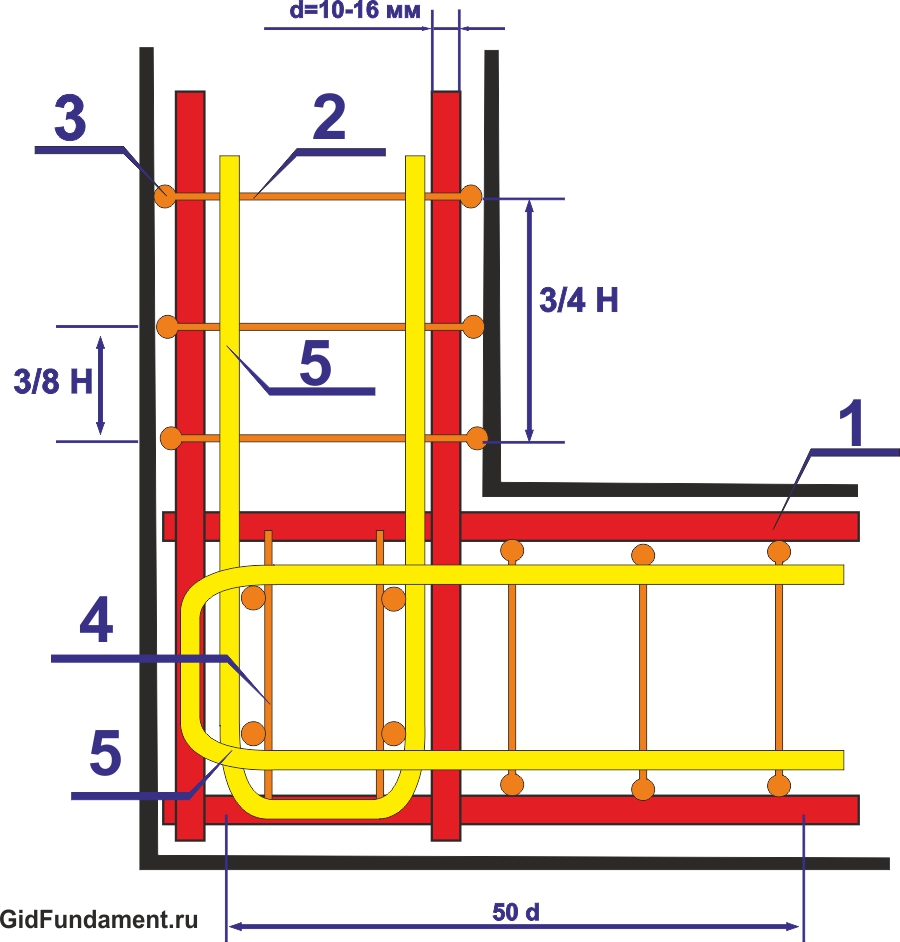

• используют хомуты в виде буквы «П». На каждый угол готовится пара элементов, стороны их равны 50-ти арматурным диаметрам. Хомут приваривают к паре прутьев, расположенных параллельно, и к одному, пересекающему их.

Как выполняется укрепление тупых углов фундаментной основы? В подобных ситуациях внешние прутья выгибают до необходимого угла, крепя к ним дополнительные, чтобы усилить конструкцию. Внутренние прутья связываются с внешними.

Для укладки арматуры в зонах примыкания стен, используют практически такие же способы – внахлест и оба вида хомутов.

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Суть метода заключается в следующем: место пересечения стержней охватывают стальной проволокой, сложенной вдвое. Вязальный крючок вставляют в петлю и захватывают им другой свободный конец. После этого инструмент вращают до момента стягивания. Концы проволоки загибают внутрь каркаса.

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.
