Инструкция по монтажу двухскатной крыши

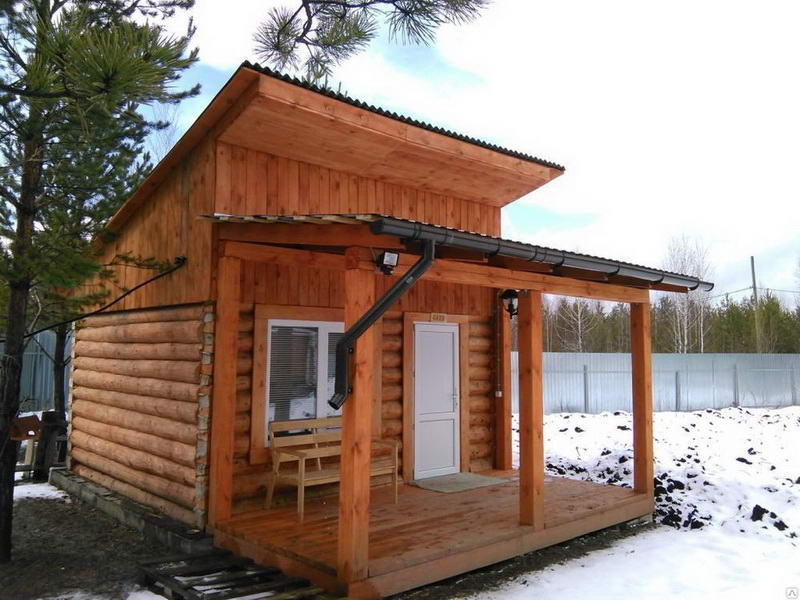

Односкатная крыша своими руками — конструкция

В состав системы входят:

• Стропильная система, воспринимающая основную нагрузку;
• Гидро- и теплоизоляционные слои, укладываемые между стропами и закрепляемые на обрешетке;
• Обрешетка, используемая для крепления кровельного материала;
• Кровельный материал.

Стропильные ноги опираются на две противоположные стены здания: одни на фасадную, вторые на заднюю. Традиционно подобная система проектируется таким образом, что стропильные ноги, опирающиеся на фасадную стену, были выше тех, что опираются на заднюю.

Внимание! Как следствие, фасадную стену здания делают выше задней для формирования требуемого наклона кровли. Чем больше разница высот, тем круче получается скат.

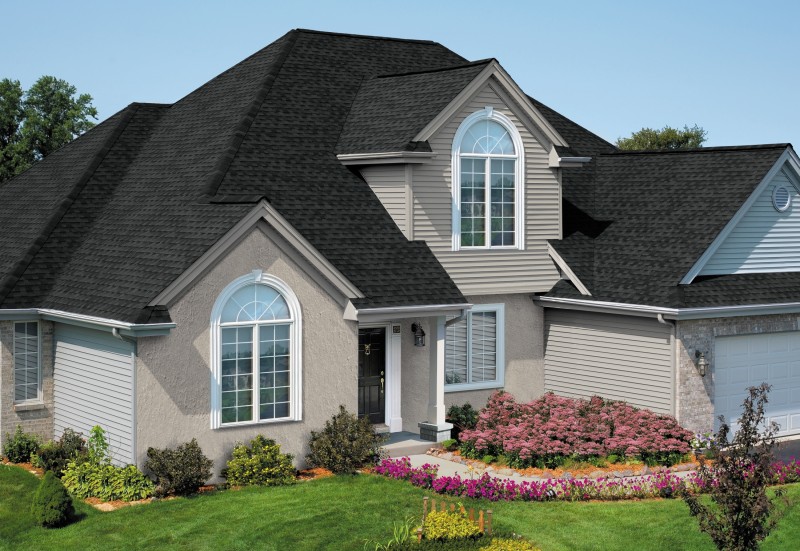

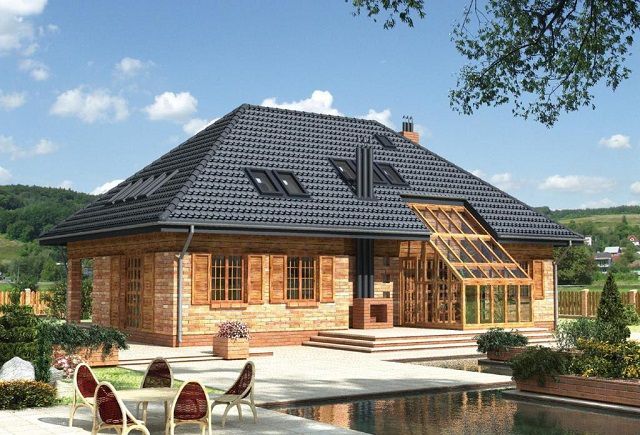

Особенности вальмовой кровли

Крыша любого здания должна выполнять защитную функцию, а также быть экономичной. Вальмовая кровля относится к числу крыш, прекрасно сочетающих эти достоинства.

Такая крыша состоит из четырех скатов, два из которых делают в виде трапеций, а два торцевых — в форме треугольников.

Вальмовая кровля станет прекрасным выбором, если вы решили обустроить жилой чердачный этаж, поскольку позволяет упростить процесс изготовления мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. Благодаря этому она меньшей степени подвержена разрушению от ветровых нагрузок по сравнению с другими конструкциями.

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

ОБРАТИТЕ ВНИМАНИЕ!

Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

Шаг обрешетки

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Виды крыш и их конструктивные особенности

Среди огромного разнообразия вариаций, применяющихся в строительстве своего дома или гаража, существуют стандарты, которые применяются чаще всего. Это обуславливается разными факторами, начиная от простоты конструкции, и заканчивая дешевизной и надежностью. Раздумывая над тем, как построить крышу дома, почитайте и подберите самый оптимальный для себя вариант.

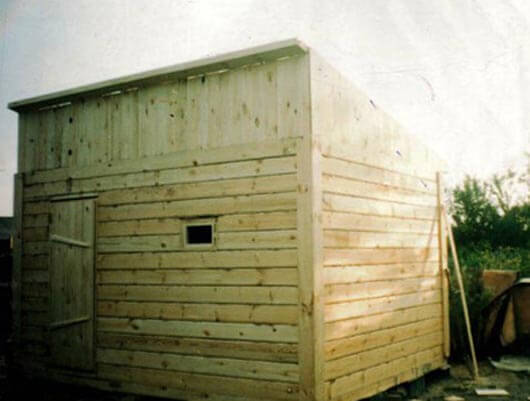

1. Односкатная тип считается самым простым и дешевым. Во многих сараях, гаражах, банях и других мелких строениях используют именно такой преимуществ односкатных крыш стоит выделить то, что они довольно быстро монтируются, а так же позволяют экономить неплохую сумму денег. Это связанно с тем, что на этот тип пойдет гораздо меньше кровельного материала, нежели на другие , несмотря на такие заманчивые плюсы, сегодня практически нереально встретить даже небольшой домик с односкатной крыше. Это связанно с тем, что односкатный вариант делает невозможным наличие чердака.

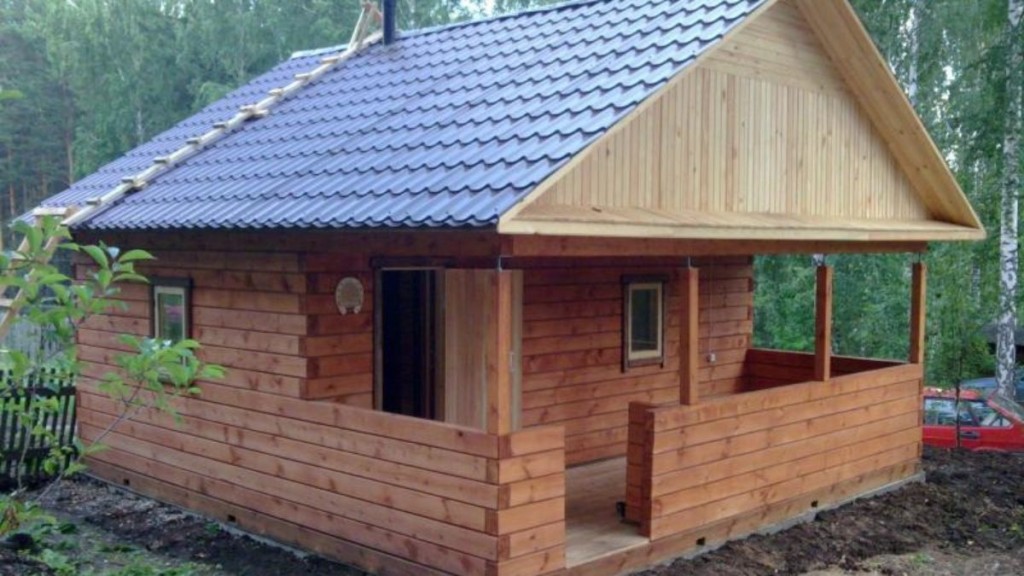

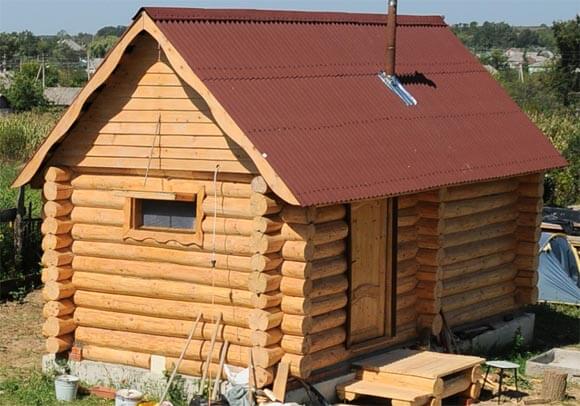

2. Двускатный тип считается более популярным и актуальным еще со времен начала масштабной урбанизации. Буквально каждая пятая крыша имеет такую конструкцию, и это не просто позитивных сторон следует отметить то, что треугольная конструкция с широким основанием дает максимальную прочность всей конструкции. Кроме того, основать чердак или второй этаж не составляет особо проблемы. Так же, нельзя не упомянуть о том, что такой тип имеет очень привлекательный и домашний внешний недостатков особо выделить нечего. Можно указать на более тяжелый вес конструкции, по сравнению с предыдущим вариантом, а так же то, что материалов на постройку уйдет в два раза больше.К одному из подтипов данного варианта относится мансардная крыша, которая представляет собой высокую кровлю, состоящую из нескольких уровней. Такой вариант позволяет спокойно разместить второй этаж прямо под потолком.
3. Конструкция на четыре мере продвижения технологий стали придумывать все более новые вариации размещения плоскостей на крыше. Сегодня четырехскатный вариант можно увидеть не везде, ведь он требует особой техники постройки, а так же высокий расход же, среди плюсов стоит выделить более крутой эстетический вид, а так же еще больше пространства для размещения чердака. Но к сожалению, эта конструкции не прижилась как основная, так как требует много вложений.
4. Комбинированные здание имеет несколько уровней, или же другие особенности, лучше всего прибегать к установке комбинированного варианта крыши. Такая кровля не только отлично будет смотреться, но и станет выполнять все свои функции в лучшем часто такой вариант называют ломаным. Это связанно с тем, что нет определенной строгости в линиях, и возможны любые перепады, в зависимости от конструкции здания.

Как правильно построить крышу?

Разобравшись в основных терминах и видах кровли, можно смело перейти к краткому описанию того, как самому построить крышу. Конечно же, детально описать весь процесс по каждому варианту кровли нереально, для этого лучше посмотреть видео уроки в интернете. Но все же стоит вкратце поговорить о том, как соорудить тот или иной вариант, чтобы вы понимали, какой из них будет вам под силу.

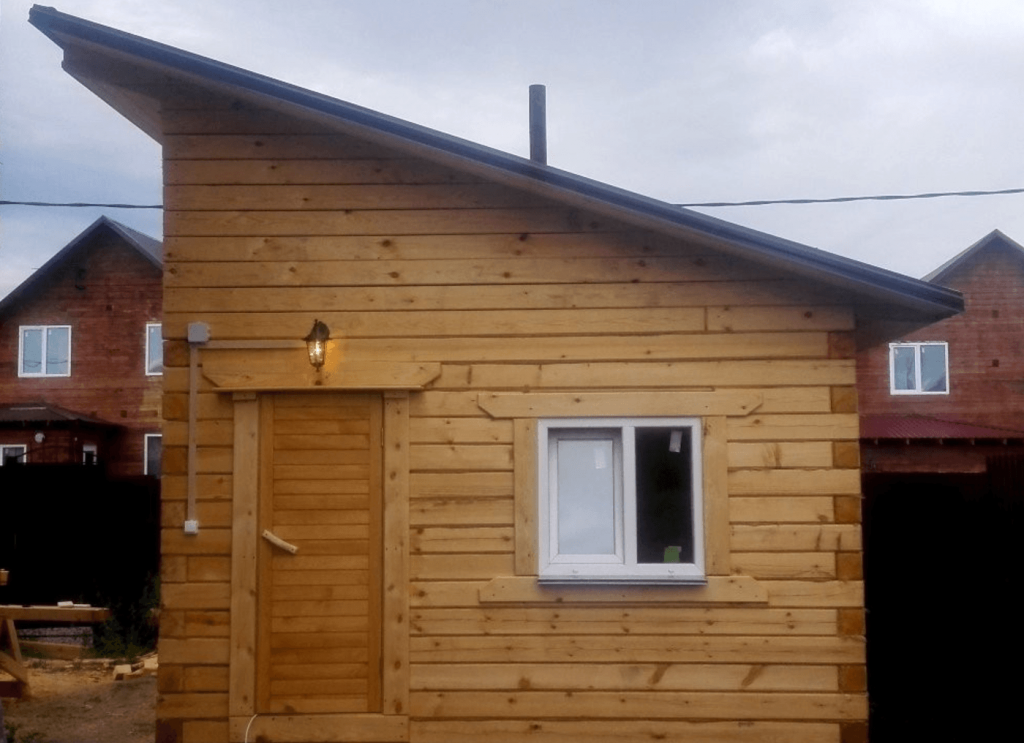

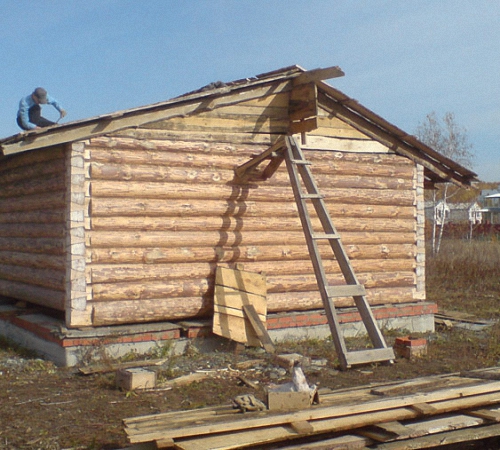

Как построить односкатную крышу?

Начиная строить такой вариант кровли вам необходимо рассчитать, сколько и каких материалов стоит заготовить. Так же решите в какую сторону будет смотреть склон. Чаще всего предпочитают уводить воду назад строения. Для этого передняя часть кровли должна быть на определенное значение выше задней. Это значение будет зависеть только от площади само крыши. Так как при ее увеличении необходимо увеличивать наклон, дабы улучшить отвод воды. Если вас интересует, как построить крышу сарая, тогда нужно запомнить, что передняя часть должна быть в 3-4 раза выше того, не забывайте об утеплении. Допускается использование негорючей минеральной ваты, или же как в старину – соломы, чтобы устелить пространство под кровлей. Это даст не только повышение тепло сбережения, но и увеличит срок службы крыши.

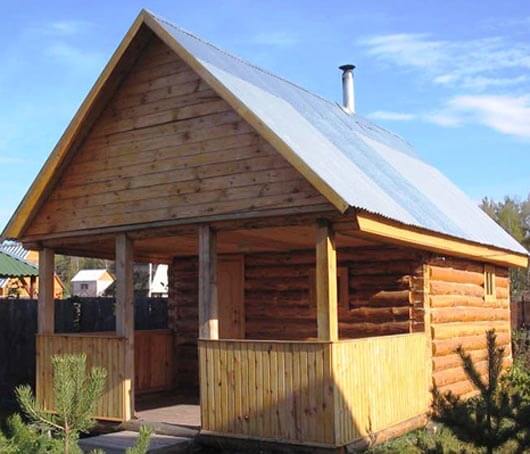

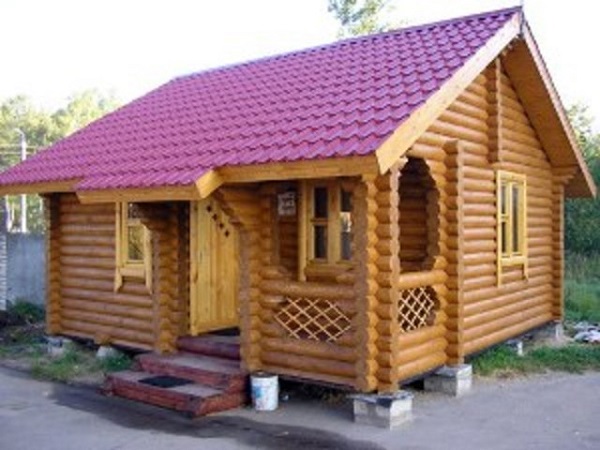

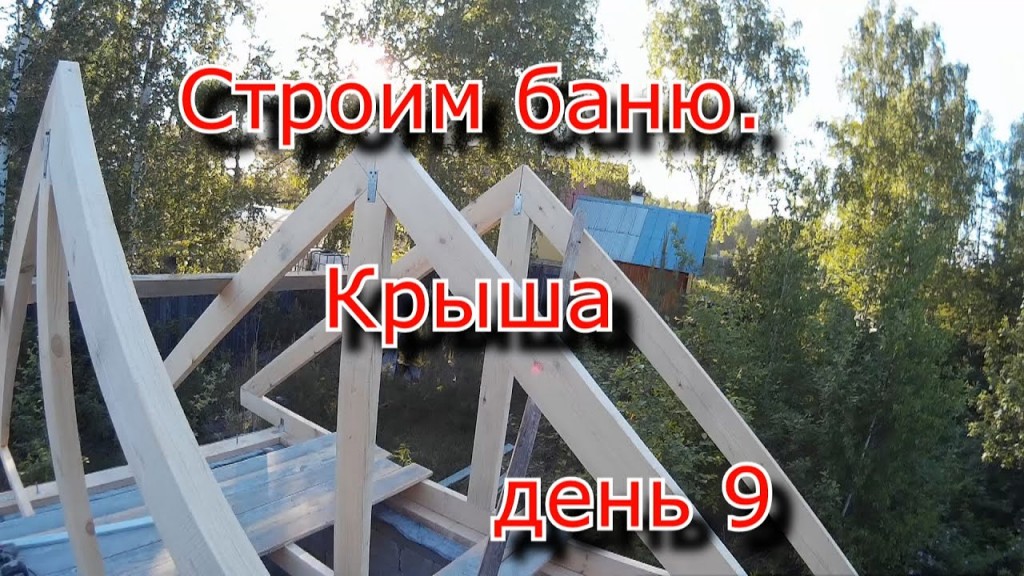

Как построить крышу двухскатную

Как уже было сказано выше, данный тип является наиболее популярным и конструктивным решением для множества зданий и стройку двускатной кровли необходимо четко рассчитать, под каким углом будут соприкасаться обе стороны, а так же вычесть точку их соприкосновения. Чтобы проложить в этом месте продольную балку. Нужно очень серьезно подойти к сооружению этого варианта, так как любая ошибка может быть чревато не только разрушением кровли, но и всего внимание утеплению нужно приделать тем людям, которые интересуются, как построить крышу бани. Ведь это сооружение должно уметь сдерживать в себе определенную же уделите внимание такой вещи, как чердак. Если же вам он будет необходим – нужно заранее подготовить правильное основание. То есть по верху минеральной ваты можно наложить бетонные или деревянные плиты, чтобы можно было легко передвигаться по поверхности чердака.

Как построить мансардную крышу?Данный тип конструкции намного сложнее, нежели предыдущие. Это связанно с тем, что высота кровли увеличивается в два м более раза, и, кроме того, наличие перепада скатов еще больше усложняет всю конструкцию.В этом случае самым правильным решением будет прибегнуть к помощи специалистов, а так же специальной техники, которая поможет доставлять материалы к самой верхушке же касается тех, кто думает как построить ломаную крышу. Такие постройки лучше доверять профессионалам, и в случае интереса – помогать им. Дело в том, что залогом надёжности кровли стаёт не просто умение и сильные руки, но большую роль играют именно расчёты и чертежи. А этим вещам нельзя просто так научиться. Ведь специально обученные люди учились этому множество лет.

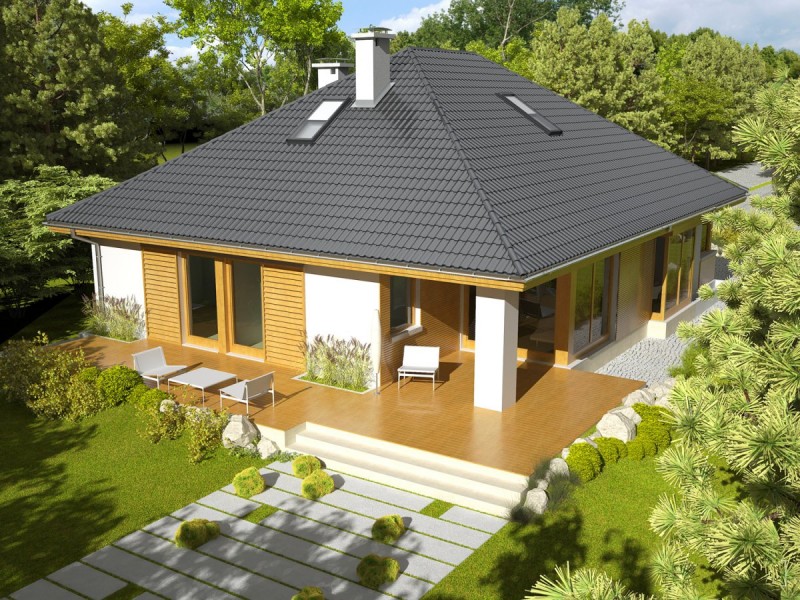

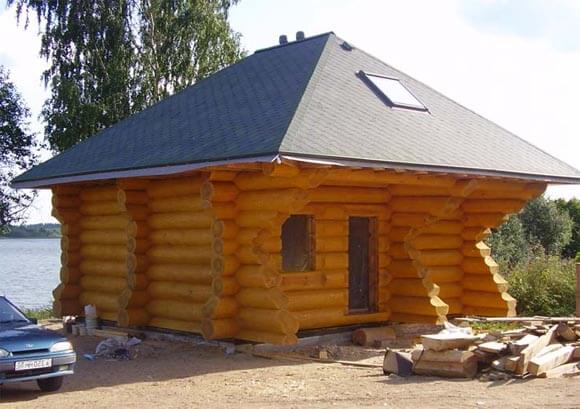

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

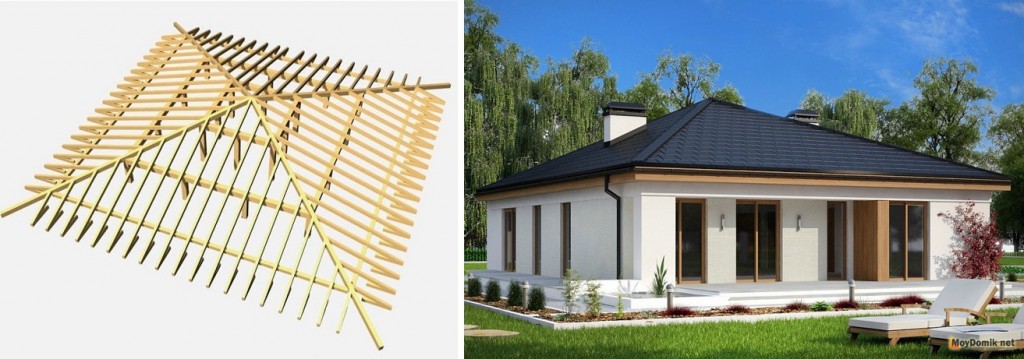

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Подготовительные работы

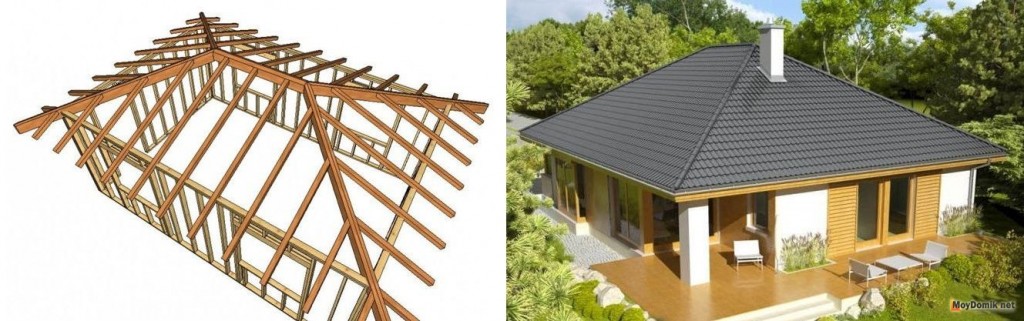

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

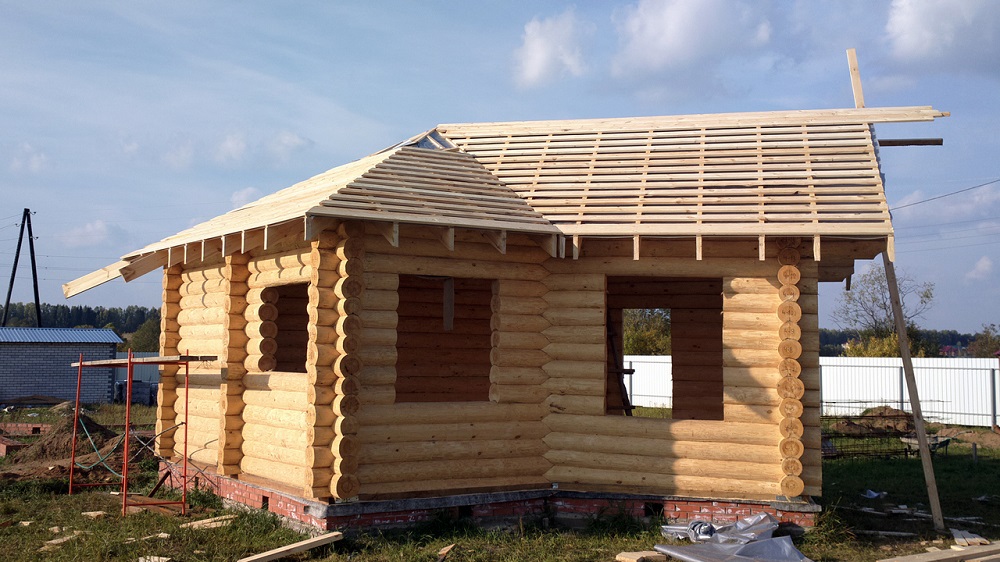

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

Выполнение замеров

Перед тем как приступить к непосредственному возведению самой крыши, необходимо произвести серьезную подготовительную работу. Она подразумевает выполнение замеров и расчетов будущей кровельной конструкции, а также разработку проекта.

Для начала необходимо определиться с формой крыши — это зависит не только от размеров бани, но и от функционального назначения всего пространства. Замеры для конструкций односкатных крыш На этапе подготовки необходимо произвести замеры длины и ширины основания. Зная эти данные, можно рассчитать количество необходимого материала как на саму крышу, так и на теплоизоляцию.

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Проекты домов с ломаной крышей

Мнения по поводу сложности конструкции мансардной крыши расходятся. Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простого двухскатного варианта. Решив закончить возведение дома созданием мансардной конструкции, можно уверенно говорить о следующих выгодах:

1. В доме появится еще один этаж с жилыми комнатами
2. Крыша практически не будет подвергаться снеговой нагрузке в зимний период
3. Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм
4. Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
5. Практически нет ограничений при выборе кровельных материалов.

Таким образом, выгода ломаной крыши при строительстве дома очевидна, и для этого стоит потратить немого больше времени для ее возведения.

Дом с ломаной крышей не только добавляет еще один этаж, но позволяет реализовать интересные дизайнерские решения

Особенность конструкции и материалы ↑

Итак, в конструкции дома предусмотрена мансарда и дополнительный этаж. Это значит, что в проекте должна быть ломаная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:

1. Ширина постройки не должна быть более 6 метров.
2. Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
3. Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно. При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен. Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Возведение ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование высококачественных материалов. При этом модульная схема монтажа позволяет произвести все работы, не прибегая к строительной технике.

Для стропильной системы ломаной крыши обычно применяется древесина

Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

• Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ
• Количество дефектов – минимально
• Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

• Обрезной доски – для обрешетки
• Фанеры – для соединения стропил
• Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа
• Гидроизоляции и утеплителя – для формирования «кровельного пирога»
• Кровельного материала
• Инструментов столярного и плотницкого назначения.

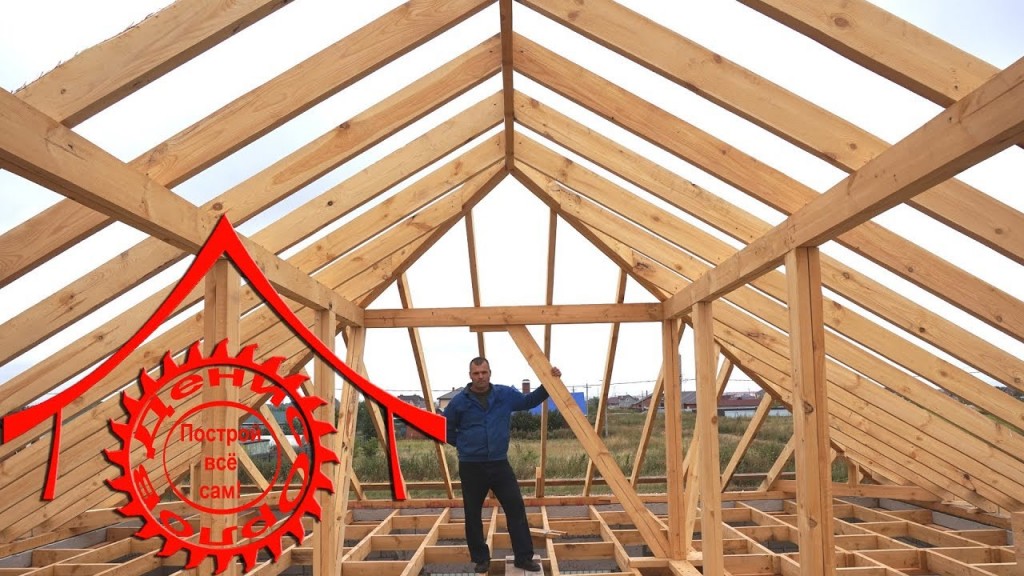

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.

На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.

Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).

По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.

К коньку крепятся центральные стропила торцевых скатов.

Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.

Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.

К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.

Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).

В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Монтаж четырехскатной крыши: последовательность работ.

1. Строительство четырехскатной крыши своими руками начинается с монтажа мауэрлата по всему периметру здания. Данный элемент предназначен для распределения нагрузки от стропил на стеновую кладку, а закрепляется он проволочными петлями либо при помощи специальных шпилек.
2. После мауэрлата устанавливают на продольной оси здания центральную балку.
3. Далее производят установку стоек подконькового бруса, которые должны быть строго вертикальные (от соблюдения этого условия зависит долговечность и прочность всей конструкции).
4. Крепят подконьковый брус.
5. Следующий этап — монтаж диагональных стропил. Данные стропила делаются спаренным с двумя рядовыми стропилами, так как диагональные стропила превышают в 1,6 раза нагрузку рядовых. Данные стропила подпираются стойками, которые в свою очередь упираются на специальный брус шпренгель. Последний элемент укладывается на смежные стены.
6. Затем крепят рядовые стропила. Стандартный шаг стропил составляет 600 мм.
7. После производят монтаж нарожников, которые представляют собой стропильные ноги, опирающихся на диагональные стропила или мауэрлат. Чтобы нагрузка распределялась равномерно места упора нарожников смежных скатов с диагональными стропилами не должны находиться в одной точке, то есть должны быть разнесены.
8. Устанавливают обрешетку. Размер последней, в основном, — 50*50 см, а вот шаг зависит от выбранного кровельного материала, например вот шаг обрешетки под профнастил.
9. С помощью минеральных плит осуществляют звуко- и теплоизоляцию. Она укладывается между стропилами.
10. Настало время монтажа кровельного материала. Он крепится с помощью саморезов к брускам обрешетки (например, монтаж кровли из металлочерепицы).
11. Пора приступать к установке конька. Он предназначен для перекрытия пустого пространства межу смежными скатами. Кроме верхнего главного конька, устанавливаются еще и боковые, которые закрывают зазор между треугольными торцовыми скатами и главными.
12. Последний этап работ — крепление карнизов и водостоков.

Важно!

1. Перед началом работ все материалы из дерева следует обработать специальными противопожарными составами.
2. В тех местах, где деревянные детали будут соприкасаться с бетоном, каменной и кирпичной кладкой необходимо обязательно подстилать гидроизоляционный материл.

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. В качестве защиты древесины от огня, существуют средства, которые наносятся ручным способом или при помощи краскопульта. При покупке нужно учитывать тип данного средства. Например, они существуют для открытых и закрытых участков.

Обработка дерева антисептиками защищает его от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро высыхают и придают дереву хорошую паропроницаемость.

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения. Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

• Простые висячие стропила с ригелем. Горизонтальный распор устанавливается на уровне потолка или выше и служит элементом каркаса для внутренней обшивки;

  Примеры мансардной крыши

• Аттиковая конструкция. По углам устанавливаются опорные стойки, точка расположения которых устанавливается индивидуально, а на уровне планируемого потолка устанавливается ригель. По своему верхнему краю стойки укрепляются прогоном.
• Бесподвесочная конструкция. Отсутствие подпоров и ригелей допускается для устройства мансарды в небольших постройках.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

• Чердачная. Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства. Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:

• Е-образная. Классическая, основным упором служит вертикальный столб, расположенный по центру, от основания которого устанавливаются подкосы враспор к стропилинам одной пары. Если центральная линия не совпадает с несущей внутренней стеной, то стойку также смещают и упирают непосредственно в стропило;

  Пример чердачной крыши

• W-образная. Предполагает устройство 4-х подкосов по линии стропильной пары. При этом два внутренних упираются в коньковый прогон, а их нижние края соединяются с парой внешних подкосов, которые, в свою очередь, закрепляются на стропилах;
• Перекрёстная конструкция. Выполняется путём установки подкосов от точки соединения стропила с мауэрлатом враспор на противоположную стропильную ногу.

При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала. Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

Пример кровли ломаного типа

Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

Отличительные характеристики системы системы стропил

Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.

Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Обычная система четырехскатной кровли с опорой в зоне конька

Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.

Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

На фотографии заметно, что конек не опирается на стойки.

Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

Четырехскатную кровлю над маленьким строением можно установить без стоек

При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.

Маленькое строение перекрыто без применения стоек или затяжек

Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.

Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Завершающий этап

Устройство кровли для любого дома не менее важный процесс, чем закладка фундамента.

Вальмовая крыша имеет неоспоримые преимущества перед прочими конструкциями.

А вот установка четырехскатной крыши на беседку, придает этому садовому сооружению привлекательный вид.

И не только своей оригинальной формой от конька до подвала, но и возможностью выбрать конфигурацию крыши из нескольких вариантов.

Создавая проекты современных коттеджей, архитекторы предпочитают выбирать форму четырехскатных крыш.

Простейший расчет эффективности использования полезной площади в доме, показывает правильность таких решений.

В тоже время, нужно знать, что возведение вальмовой кровли сопровождается большими хлопотами.

Однако, несмотря на все это — работы по силам выполнить собственными руками.

Чтобы получить желаемый результат, необходимо выполнить точный расчет конструкции, а потом обязательно проверять качество выполненных работ после каждой операции.

Недостатки

1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

   Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Завершение работ

Предпоследним этапом является настил покрытия кровли. Поскольку сегодня есть множество разновидностей материала, как правильно монтировать покрытие, лучше узнать в инструкции производителя.

Самый последний этап – формирование подшивки каркаса. Она делается, когда стены из газобетона, кирпича или деревянного бруса уже отделаны и утеплены. Подшивка примыкает вплотную к внешней поверхности стены, делается в основном из дерева и образует короб, который прикрепляется к концам стропил и кобылке.

Задача этого элемента – предотвратить задувание воздуха снизу в чердачное пространство, чем решаются сразу две задачи. Крыша беседки, частного дома или пристройки не будет испытывать дополнительных нагрузок, снижается срывающее усилие ветра и сохраняется стабильный температурный уровень во внутреннем объеме.

Заключение

Решение сделать крышу своими руками полностью оправдано, так как в отдаленных районах частные строительные бригады выполняют работы со всевозможными нарушениями строительных норм и технологии. Поэтому самостоятельный монтаж – это, прежде всего, уверенность в надежности конструкции своей кровли. Из всех вариантов самым универсальным можно считать четырехскатную вальмовую кровлю. Для маленьких домов можно рекомендовать комбинированную мансардную крышу. На основании всего объема представленной информации можно без труда проектировать и возводить все типы универсальных крыш.

Вам понравится

• Деревянные балки в интерьере
• Крыша своими руками из Ондулина
• Крыша для гаража своими руками
• Односкатная крыша своими руками

Укладка лежней

Лежни играют немаловажную роль в системе крыши. К ним крепятся опорные стойки и подкосы. Они укладываются на внутренние несущие перегородки. Если их нет в строении, тогда для стоек необходимо устройство усиленных балок перекрытия.

Учитывая высокую нагрузку, балку выполняют из бруса 100х200 мм. Лежень, укладываемый на стену, может быть сечением 100х100 мм. Выравнивание по горизонту производят с помощью деревянных прокладок. Если не предусматриваются подкосы, лежни можно не устанавливать, стойки внизу будут соединяться схватками.
