Разметка фундамента: как разметить под дом своими руками

Подготовительные работы

Проведение разметки фундамента предполагает наличие достаточно ровного участка земли. Во всех других случаях сначала производится выравнивание площадки. Допускается незначительный уклон, но он должен быть учтен при осуществлении разметки.

Важной характеристикой фундамента является его абсолютная горизонтальность. Для ее обеспечения нужно обеспечить привязку контрольных точек будущей конструкции к какой-нибудь одной отметке на прочно зафиксированном предмете, например, на бетонном столбике. Это будет так называемый репер. При установке его также можно привязать при помощи нивелира к любой постоянной по высоте точке. Данный уровень будет «нулем высоты» для последующего строительства.

Также на подготовительном этапе работ следует подготовить необходимые инструменты. Для проведения разметки понадобятся:

• длинные деревянные колья (по 1,5 метра)
• деревянные колышки
• крепкий шнур
• доски
• рулетка
• строительный угольник
• гвозди, молоток, ножницы.

Разметка участка под фундамент

Когда место под фундамент выбрано, приступают к разметке фундамента на участке. Разметить участок под фундамент просто своими руками. Для этого с помощью рулетки определяют местонахождение одного угла фундамента, отмеряя нужное расстояние от выбранного ориентира. Чтобы линия измерения была перпендикулярна или параллельна, делаем несколько замеров вдоль и поперек. Угол фундамента отмечаем на участке забитым в землю колышком, колышек помечаем, т.к. именно от него мы будем размечать на участке стены и остальные углы фундамента.

Далее, пока участок под фундамент не выровнен, производятся черновые измерения (чем точнее будут эти измерения, тем меньше копать). От этого угла фундамента отмеряем рулеткой расстояния до остальных углов фундамента, определяя параллельность и перпендикулярность будущих стен фундамента измерениями диагоналей. Полученные места расположения углов фундамента отмечаем колышками.

Затем по всей площади под будущим строением снимаем плодородный слой грунта на глубину 200-300 мм и выравниваем участок. Для выравнивания участка советуем пользоваться строительным уровнем (две шкалы, соединенные длинной трубкой) или использовать современный лазерный уровень (небольшая линейка с лазерным лучом и шкалой, показывающей угол наклона луча).

Если наклон участка очень большой, то лучше делать или ленточный фундамент, или столбчатый фундамент с забиркой, закрывающей подпольное пространство по всему периметру строения, тогда можно выравнивать участок не под всем строением, а только непосредственно под стенами фундамента.

Теперь снова измеряем расстояния от первого угла фундамента до остальных углов, измеряем диагонали, корректируем расположения вбитых колышков. Натягиваем веревки вдоль внешних сторон будущих стен фундамента. Измеряем расстояния от стены до стены в середине, если нужно окончательно корректируем расположение на участке колышков (углов фундамента). Под большой фундамент можно вбить несколько промежуточных колышков вдоль стен на расстоянии 1,5-2 м.

Затем размечаем на участке внутреннюю границу фундамента. Для столбчатого фундамента отмечаем углы столбов колышками и по сторонам столбов натягиваем веревки. Для ленточного фундамента размечаем ширину стен фундамента, в углах устанавливаем колышки, вдоль стен натягиваем веревки. Проверяем расстояния по расстоянию до соседних колышков, измеряем диагонали, при необходимости корректируем расположение колышков и устанавливаем промежуточные колышки.

Если предусмотрен фундамент под внутреннюю несущую стену, то его тоже нужно разметить, установив колышки и натянув веревки по толщине фундамента.

Иногда для большого ленточного фундамента вдоль его границ устанавливают обноску: рядом с колышками вбивают в землю жерди высотой около 1 м; к жердям вертикально приколачивают деревянные рейки или неширокие доски; в эти доски на одинаковом уровне от земли вбивают крючки, на которые натягивают прочную не растягивающуюся веревку или шнур, или металлическую проволоку вдоль внешних и внутренних границ фундамента. Угловые точки фундамента определяются пересечением веревок.

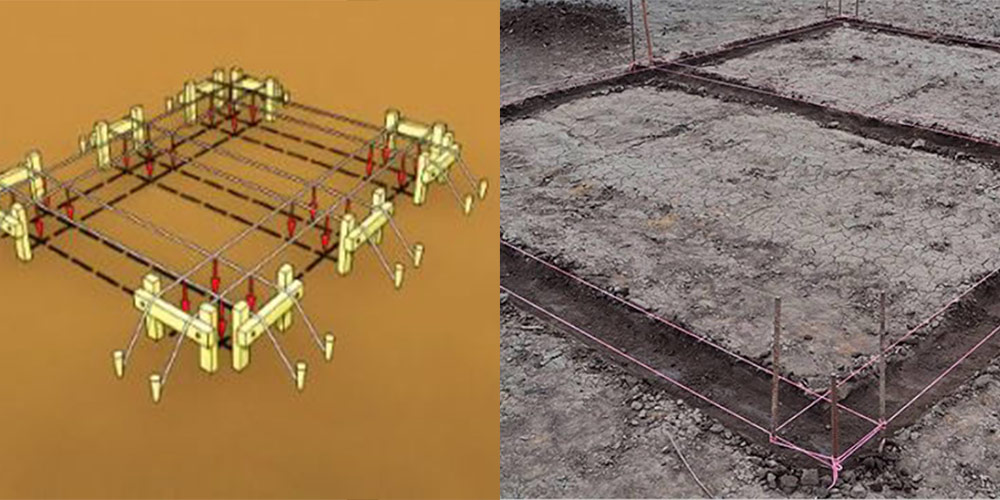

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

С чего начать?

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. Разметку фундамента своими руками начинают с привязки на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметить углы фундамента можно при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником.

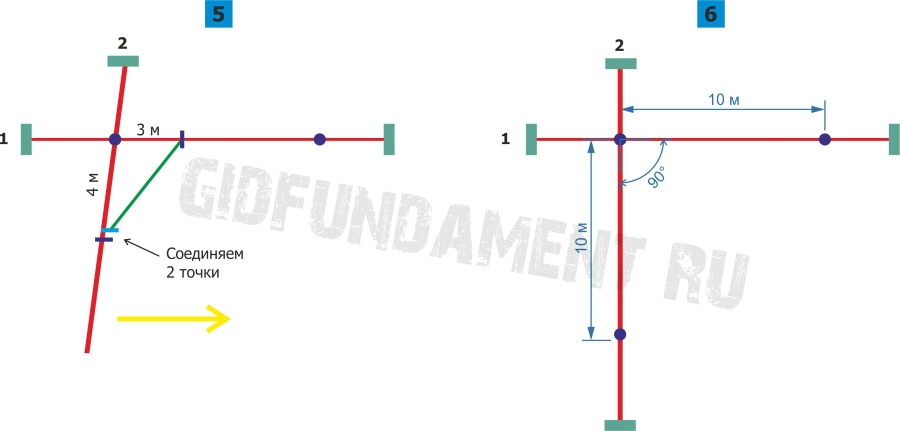

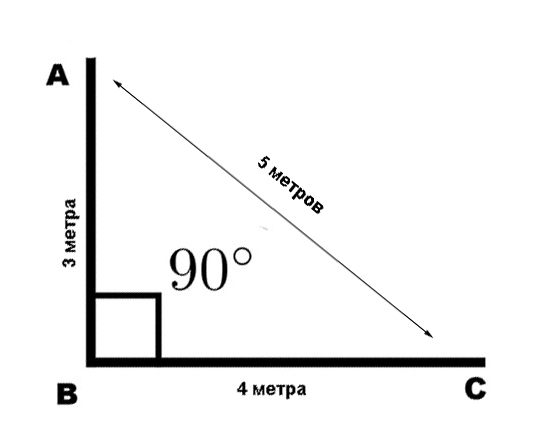

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду. Здесь после разметки главных осей их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основой под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь не требуется особой точности, достаточно отметить границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Общие рекомендации

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

• в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
• рулетку брать лучше металлическую, а не матерчатую;
• колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
• вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Измерения

Итак, производим измерения по одной из сторон вашего будущего фундамента примерно три метра, затем по другой стороне примерно четыре метра, после чего производим соединение этих точек своими руками.

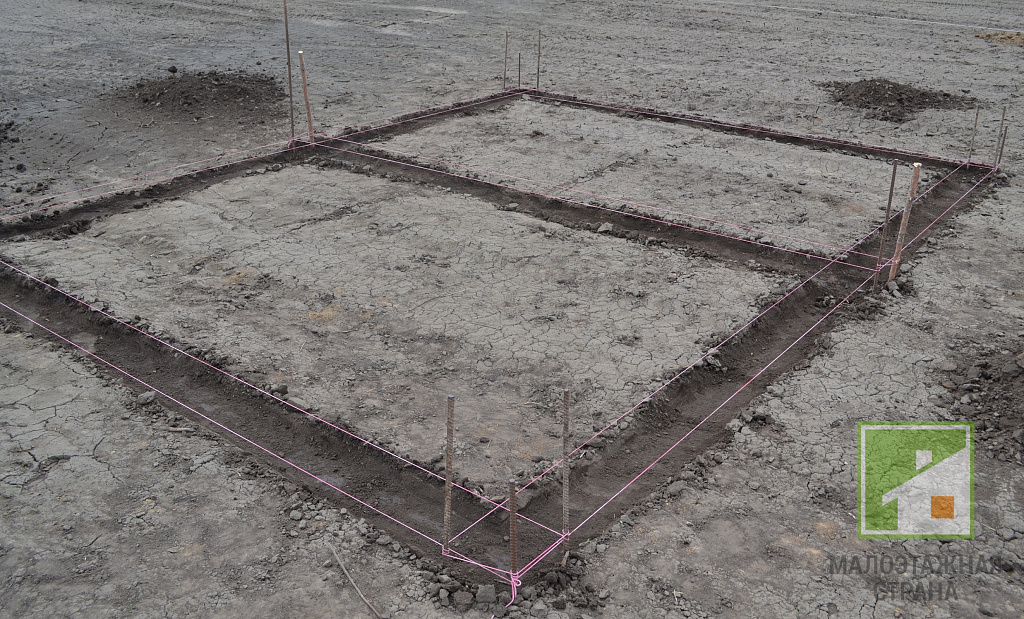

Hазметка бечевкой и колышками, консервативно, но точно

Третья по счету должна быть около пяти метров, если выйдет так, то угол у вас прямой и нечего бояться. При условии, если получилось больше или немного меньше, то вам нужно будет переставить колышки и измерить все снова. Благодаря подобному маневру нужно будет проверить каждый из ваших углов.

Когда вы удостоверились в том, что ваши углы прямые, проверьте расстояния при помощи диагоналей – в идеальном случае, они должны совпасть. Чтобы облегчить вам задачу, если есть 1-3 сантиметра погрешности в самих диагоналях, то их можно не считать столь существенными.

Необходимые инструменты для работы

Инструменты для разметки фундамента

Во время рытья траншей экскаватором убирают шнуры, которые натянуты с выносом от углов, а места сторон отмечают на грунте посыпкой контрастным веществом, например, светлым песком или мелом. Элементы обноски красят яркой краской, чтобы экскаваторщик мог их увидеть и не наехать на разметочные части. После рытья траншеи шнуры натягивают на старое место и проверяют расположение ям или котлованов.

Расчет диагонали фундамента ведется с применением инструментов и приспособлений:

• колья из древесины или ровной арматуры, без кривизны;
• ровные куски металлического профиля или сухой рейки по 2 – 2,5 метра для горизонтального переноса точек;
• капроновый шнур или крепкий шпагат;
• гвозди, шурупы или саморезы;
• угольник, рулетка, молоток, ножницы;
• отвес, водяной или лазерный уровень.

Геодезисты используют теодолит, чтобы размечать углы и давать отметки по высоте. У частников нет такого инструмента, для работы с ним требуется навык. Правильно измерить диагональ дома можно с помощью простых приспособлений.

На угольник закрепляют лазерные указки и строительный уровень — такое приспособление покажет высокую точность при разметке. Продаются транспортиры и угольники большого размера, лучше взять такие, чтобы было удобнее переносить линии плана на местность. Первоначальная разметка очень важна для начала строительства, поэтому желательно высчитать диагональ несколько раз, чтобы быть уверенным в правильности работы.

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Расчистка, выравнивание и разметка участка под устройство ленточного фундамента из ФБС

Чтобы было понятно, о каком участке идет речь, приведем его краткие характеристики:

1. S — 16040 м. кв.
2. Бывшие земли сельхоз назначения (луга).
3. Структура почвы — обедненная суглинистая.
4. Толщина плодородного слоя — 100 мм.
5. Глубина залегания верхнего горизонта почвенных вод > 2000 мм.
6. Глубина промерзания грунта – 700 мм.

Возводимое строение: гостевой домик из бруса, совмещенный с баней-сауной общей S — 42 м. кв. (6х7 метров):

• фундамент – ленточный из железобетонных блоков;
• стены – брус 15х15 см;
• перекрытия пола и потолка – доска 40 мм;
• настил пола – половая доска 40 мм, потолка и стен – облагороженная вагонка (липа);
• стропильная система навесная двускатная;
• кровля – металосайдинг;
• планируемый срок завершения строительства – 2 месяца.

Как правильно вымерить диагональ фундамента

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Но если вы уже несколько раз видели передачу «квадратный метр», несколько раз слышали разговор о том как надо строить, а еще кучу анекдотов о строительстве? — другое дело. Это и дает нам «полное право» предполагать, что мы сами справимся с таким простым делом, как углы и диагонали опалубки фундамента. Именно такого высокого мнения о себе каждый, кто планирует строить баню своими руками (Ха-ха!)

О начале разметки и проектирования фундамента и опалубки я писал в статье Монтаж опалубки ростверка фундамента. На момент вбивания кольев и установки внешних досок опалубки я уже проверял длину диагонали. Все сходилось до миллиметра. Это самое главное условия получения прямых углов сруба бани. Но после первой разметки были манипуляции с установкой дна ростверка, монтаж внутренних щитов опалубки, доделывание опалубки столбиков от уровня земли до дна будущего фундамента. Конечно же, я очень старался чтоб ничего не сдвинуть, и колья вбивал глубоко.

Но как и во всякой стройке, случился перекосяк. Это не так страшно, как если бы я этого не заметил или я об этом не знал. Поэтому я перед укладкой арматуры решил опять проверить диагонали. Разница получилась в 2 см. Вот и хорошо, что обнаружилось до заливки бетона.

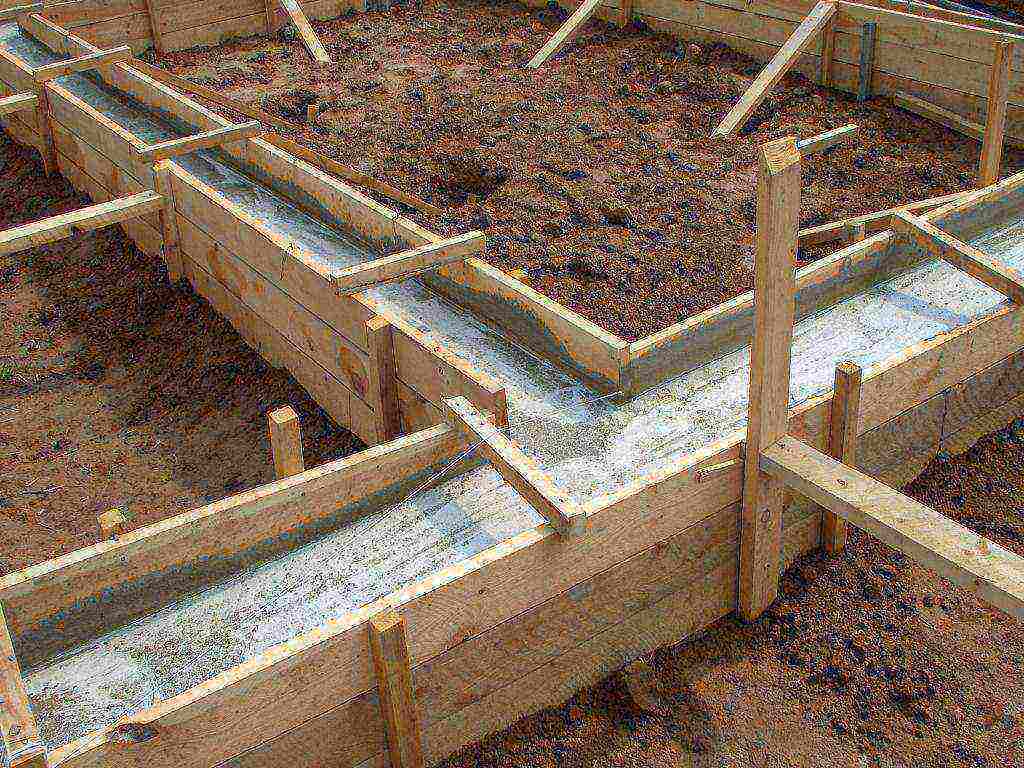

Как вывести диагональ опалубки?

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так:

• ослабил поочередно крепление вертикальных кольев в земле и щитов опалубки;
• сместил первый столбик в противоположную сторону на половину расстояния «С» и закрепил его к щитам в новом месте крепления;
• сместил второй столбик в противоположную сторону на половину расстояния «С» и закрепил его к щитам в новом месте крепления и так далее;
• зная длину диагонали, натянул ленту рулетки от угла до угла до точки «Z» — диагональная желтая линия. Северный щит опалубки смещал в направлении большой стрелки до пересечения края опалубки с отметкой на рулетке в точке «D», которая соответствовала длине диагонали;
• в таком положении и фиксировалась опалубка к кольям забитым в землю.

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному

Разметка прямого угла фундамента

Работа по сооружению основания для дома начинаются с подготовки участка, включающей очистку  и выравнивание поверхности. Подготовленный участок должен иметь ровную  горизонтальную поверхность. По возможности, следует избавиться от уклона, а затем приступить к разметке будущей опорной конструкции.

Для осуществления задуманного необходимо обозначить ее внешний контур и найти прямой угол. Правильно выполненная работа даст возможность возвести прочное основание, обеспечивающее устойчивость будущей постройки.

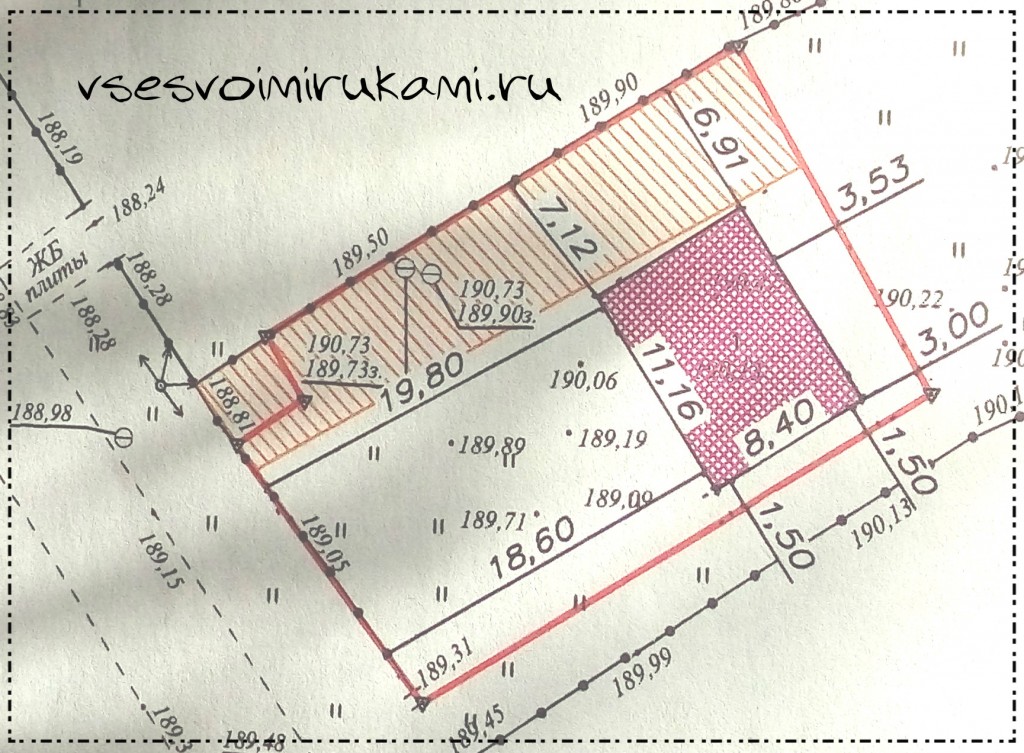

Привязка

Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома.

В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки.

Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.

Разметка участка

Выбранная постоянная точка является так называемым нулем высоты. Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника. Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.

Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.

На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол. На примыкающей стороне крепится часть шнура, на которой  находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник. В таком случае, образованный на пересечении линий разметки угол будет прямым.

Размечая фундамент сложной геометрической формы, его необходимо предварительно разбить на несколько прямоугольников, и только после этого выполнять разметку, используя египетский треугольник.

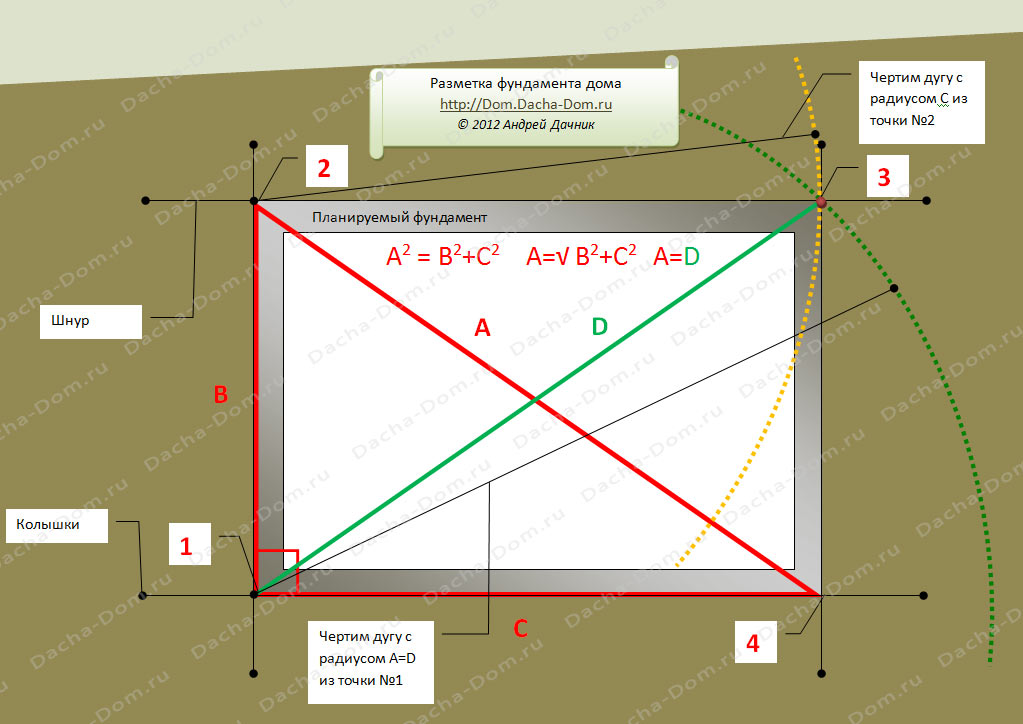

Диагональ фундамента

Выставление угла

Еще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.

Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину  или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.

На любых участках, независимо от наличия уклона, качества грунта и других особенностей  самым точным способ сделать фундамент, обеспечив устойчивость здания, является создание прямого угла с помощью теоремы Пифагора. Остальные инструменты и способы считаются вспомогательными.

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.

Посмотрите видео, как проверить правильность выставления диагоналей.

Как найти третий и четвертый углы

Разметка прямого угла ленточного фундамента отличается необходимостью сделать измерения и выполнить все работы и для внутреннего, и для наружного фундамента, воспользовавшись золотым египетским треугольником. Если постройка имеет форму прямоугольника, то при правильно проведенной разметке легко найти точку пересечения двух диагоналей, и убедиться в том, что диагонали внутреннего и наружного фундамента полностью совпадают.

Посмотрите видео, как правильно найти все углы основания.

Разметка ленточного типа опорной конструкции требует построения как минимум 8 прямых углов, а для монолитной опорной конструкции достаточно сего четырех. Найти третий и четвертый довольно просто, если существуют первые два. Понадобится соорудить нечто вроде циркуля, закрепив в вершинах первого и второго углов по два шнура. Величина первого равна протяженности диагонали, а второго – примыкающей стороны. Натянув диагональные шнуры, чертят полукруг.

Затем делают то же с помощью более коротких шнуров. На пересечении будут расположены третий и четвертый углы.

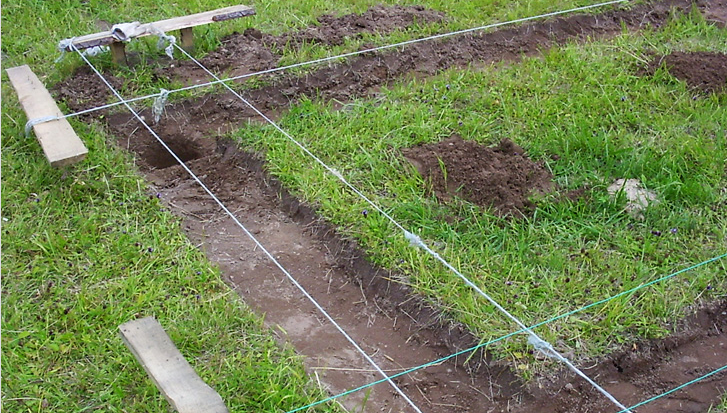

Как вырыть траншею

Поскольку ленточный фундамент является наиболее распространенным типом и чаще всего используется при самостоятельном загородном строительстве, мы рассмотрим, как вырыть траншею именно для него. Убедитесь, что между краем фундамента и обносками проложено около 1,5 м, иначе вся разметка нарушится. Котлован или траншею надо рыть так, чтобы стенки были слегка под наклоном, иначе они будут осыпаться.

В процессе рытья бечевку нужно снять, чтобы не споткнуться, не порвать ее или не выдернуть колышки. После завершения земляных работ ее снова натягивают и устанавливают на прежние места. Колья должны уходить в землю не меньше чем на 40 см, иначе несильного удара хватит, чтобы их выбить. Доску с гвоздями для фиксации бечевки следует заглублять еще больше (примерно на 60 см). Устанавливайте доски строго параллельно по отношению к координатным осям или стенам основания. Также они должны одновременно находиться в одной вертикали по отношению друг к другу.

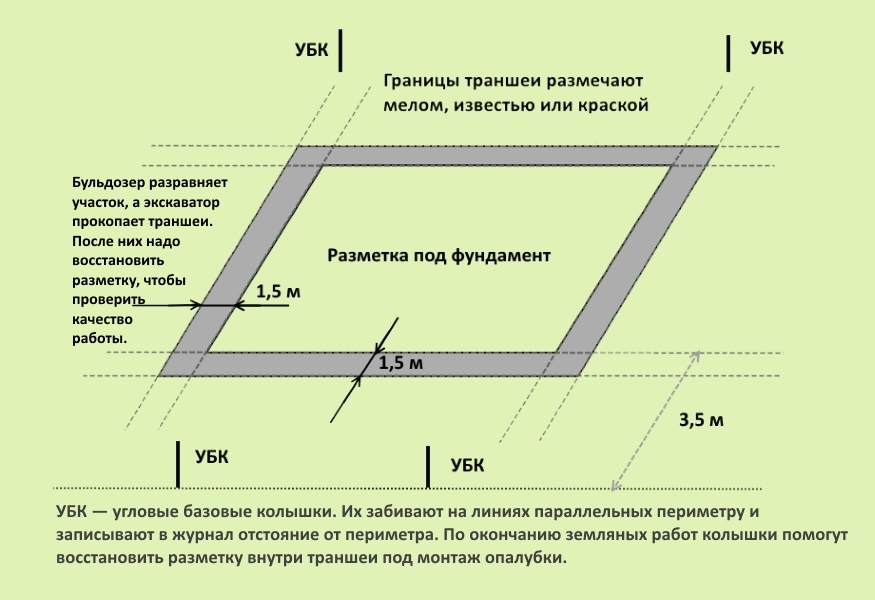

Обозначьте границы траншеи, воспользовавшись известью, яркой краской или сухим цементом. После такой разметки можно снимать бечевку и на время отложить в сторону. Граница может располагаться на разном расстоянии от обноски. Если в доме планируется делать подвал, то лучше сделать максимально возможную дистанцию в 1,5-2 м. Дно траншеи должно быть максимально ровным, поэтому не забывайте использовать строительный уровень. Соблюдайте равенство ширины по всей протяженности.

После завершения земляных работ можно восстановить обноску, ориентируясь по дополнительным колышкам, заглубленным в землю в 2-3 м от обноски (отмечают продолжение ее линий).

Приступать к рытью траншеи разумнее всего прямо перед заливкой фундамента, когда у вас уже подготовлены все строительные материалы. В противном случае неожиданный дождь или насыщенный туман могут сильно пропитать землю и разрушить стенки вырытой ямы. Если все же этого не удалось избежать, и вода в избытке проникла на стройплощадку, удалять ее необходимо вместе с жижей. Не рекомендуется слишком долго возиться с разбивкой осей, растягивая это удовольствие на несколько месяцев. Это может пагубно повлиять на разбивку участка, расположенного на пучинистых почвах – колышки попросту сдвинутся, и придется все начинать заново.

Экономить на строительстве дома – это вполне понятное и похвальное стремление, однако на некоторые работы оно не распространяется. К ним относят планирование и строительство фундамента. Собственно, залить ленточный фундамент и даже сделать армирование сможет даже новичок, если есть хорошая инструкция, а вот с разметкой могут возникнуть сложности. Стоимость разбивки фундамента в каждом конкретном случае договорная и зависит от геологических особенностей участка и конструкции будущего дома.

Как разметить прямой угол рулеткой

Разметка может основываться как на общей теореме Пифагора, так и на принципе «египетского треугольника». Однако это только в теории линии просто чертятся на бумаге, «ловить» же все выбранные размеры растянутыми шнурами или линиями на полу — задача посложнее.

Поэтому я предлагаю упрощенный способ, основанный на диагонали 141,4 см. у треугольника со сторонами 100 см. Вся последовательность разметки изображена на картинках ниже. Важно не забывать: диагональ 141,4 см. нужно умножать на количество метров в отрезке А-Б. Отрезки А-Б и А-В должны быть равны и соответствовать целому числу в метрах. Картинки увеличиваются по клику!

Разбивка осей

Разбивка фундамента начинается с разметки «красной линии». Это линия фасада здания. Её нужно брать параллельно проезжей части. Если дом стоит ближе к участку соседа – возьмите за красную линию сторону, параллельную границе участка. Так вы будете уверены, что не строите дом слишком близко к участку соседей. Если же расположение дома на участке не привязано ни к одной из его границ – выбирайте красную линию по своему усмотрению. На обноске отмечаете положение красной линии с двух сторон, забиваете гвоздики на отметках на глубину см и натягиваете шнур. Для закрепления шнура пользуйтесь тем же узлом, что пользуются каменщики для натягивания причального шнура. Он простой и надёжный. От красной линии откладываете половину толщины стены и натягиваете второй шнур – это первая ось. От неё при помощи рулетки откладываем положение всех параллельных ей осей. Откладывается от одной отметки, затем – от другой, потом натягивается шнур и делаются отметки маркером на обноске.

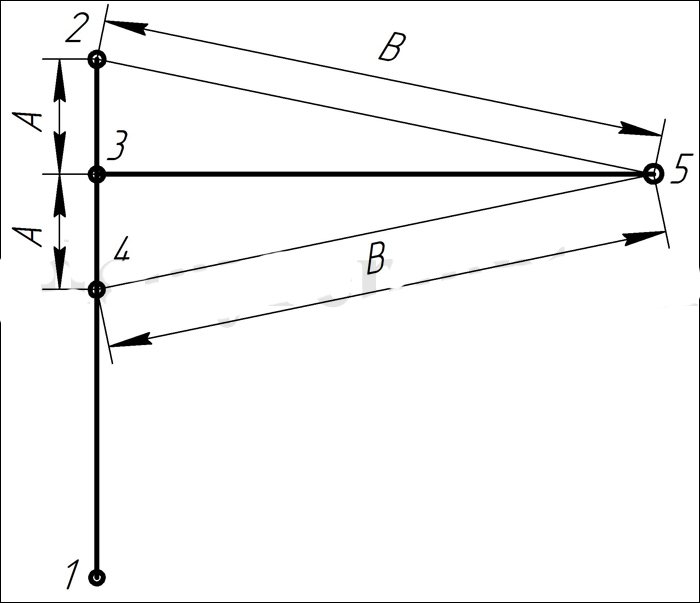

Разметка прямого угла для осей, перпендикулярных красной линии. Можно пользоваться теодолитом, если он у вас есть. Если же нет – воспользуйтесь тем же способом, что и древние египтяне. Треугольник со сторонами 3, 4 и 5 метров является прямоугольным. Используйте это свойство, чтобы отложить прямой угол от красной линии. Закрепите нить на гвоздике узлом, и отложите от этого гвоздика расстояние 3, 4 и 5 метров. Сделайте отметки на нити маркером. Затем, при помощи этой нити отложите две отметки на обноске, чтобы натянуть шнур, перпендикулярный красной линии. От этого шнура размечайте все остальные оси, закрепляя шнур на обноске.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, значит, что угол построен идеально прямой. Если нет, то есть возможность немного перенести колышек, обозначающий второй угол, тем самым скорректировав обноску.

Второй способ получил название «паутина». Здесь важно подготовить бечевку, которая не имеет свойства тянуться. Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента. Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Стоит следить, чтобы и бечевка, обозначающая диагональ, также хорошо натянулась. Необходимо проделать то же самое с другой короткой стороной. Все закрепления стоит производить при помощи клиньев.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Нужно помнить, что бечевки от центра обноски нужно переместить к краям, чтобы они не мешали при монтаже и подгонке.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки. Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается. В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

• для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
• после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
• далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
• при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Как выставить диагональ фундамента точно — Строительный портал №1

Одним из самых дорогих и трудоемких этапов каждого из типов строительства является конструирование основы, базы под функциональное сооружение, неотъемлемым атрибутом которого есть разметка под фундамент своими руками. Понятно, что именно на это основание положена миссия нести большую ответственность за его будущую прочность, а также устойчивость здания, его прочность и функциональную состоятельность. Такая конструкция как фундамент выполняет роль той опоры, которая полностью принимает на себя всю нагрузку, оказываемую сооружением, распределяет ее по занимаемой зоне подстилающей поверхности.

Более того, именно грамотно сконструированное основание любого здания позволяет свести все нюансы рельефа грунта к единому однородному горизонту, в частности, с него и начинается сама по себе разметка участка под дом.

Этот процесс представляет собой определение всего периметра дома и также осуществление процедуры ориентировки фасада. Каким же образом правильно провести эту процедуру, не пользуясь услугами специалистов? Рассмотрим ниже.

Технология

Для начала стоит выделить базовые этапы процесса адекватной разметки участка под застройку. К их числу относят такие компоненты:

• определение привязки, степени ее правильности;
• фиксация таких параметров как ширина сооружения и его длина;
• измерение углов здания.

Сама вышеописанная процедура осуществляется обученными технологами – профессионалами – геодезистами. Конечно, когда вы непосредственно переходите к опции строительства, на руках к тому времени имеется грамотный утвержденный экспертами план застройки. Именно в этот моме

Прямоугольная конструкция

Одна из сторон прямоугольного фундамента под дом привязывается к любому объекту, имеющемуся на площадке. Ориентиром могут стать соседние постройки. При разметке нужно не забывать о местонахождении солнца и учитывать этот фактор.

По ориентиру натягивается первый шнур. Устанавливается два первых колышка. Иногда, когда выкапывается траншея, колья начинают проваливаться. Чтобы этого не происходило, их монтаж делается немного подальше от угла фундамента. Точка пересечения шнуров показывает местонахождение угла. Этот метод дает возможность сохранить сделанную разметку, во время выемки почвы.

Ленточный фундамент

Ленточный фундамент обычно делают либо в котловане, либо в траншее. Котлован используют, если в доме будет подвал. Обноску делают только по внешним границам.

Во втором случае границы внутри отмечают бечевкой, крепящейся к сооружению гвоздями. Чтобы сделать это правильно, необходимо от первой веревки отступить столько, сколько ширина ленты фундамента.

Обратите внимание

Точности необходимо уделять особое внимание, так как максимальная погрешность, допускаемая при разметке и построении не должна превышать 1 см.

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

• не возникло сложностей при строительстве стен;
• строительные материалы обошлись дешевле;
• не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

• Для начала определите планируемое место для конструкции, по возможности на ровном участке.
• Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.

Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Общие правила разметки

Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.

В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:

Кроме того, имеется несколько способов разметки фундамента:

• Метод паутины.
• Золотой треугольник.
• Обноска.

Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.

Итак, что необходимо для разметки:

• Калькулятор.
• Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.
• Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.
• Колья, длиною примерно в метр.
• Режущие инструменты.
