Бутовый ( каменный) фундамент. Достоинства и недостатки.

Фундамент из бутового камня

Фундаменты обычно армируют, но это очень трудоемкая работа. Бутовые камни для фундамента могут стать отличной альтернативой и заменить дорогостоящее и сложное армирование. Они могут иметь разнообразные формы, но у них должна быть хотя бы одна параллельная поверхность.

Камни должны быть крупными, но для удобства работы лучше, если их вес будет не более 30 кг. Грунт перед их укладкой грунт надо тщательно утрамбовать. Бетонная смесь должна составлять половину камней. Бута надо брать без трещин.

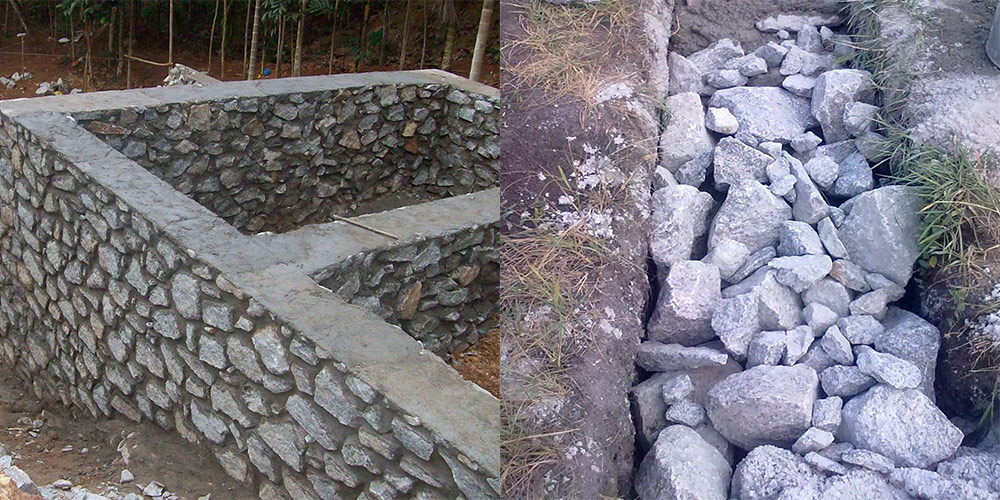

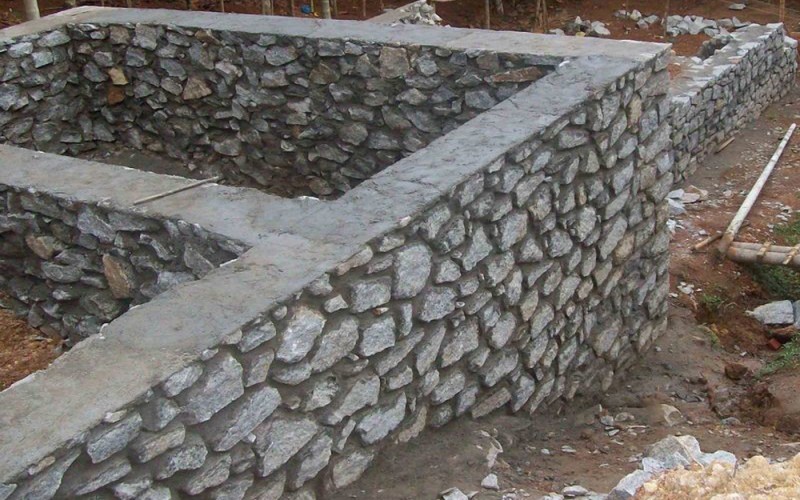

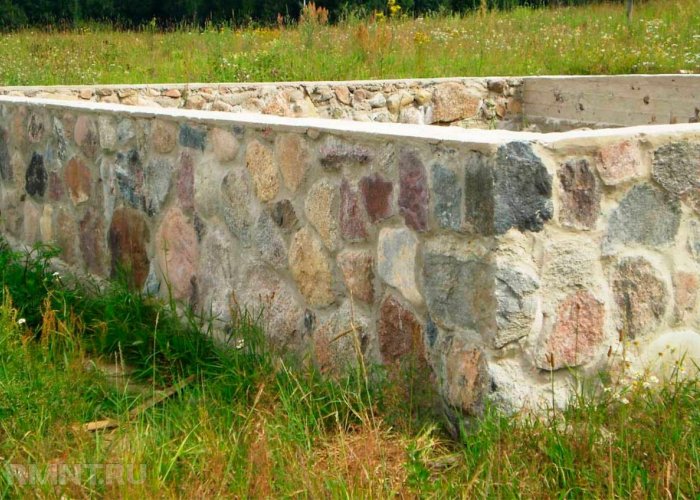

Так выглядит фундамент дома, выполненный из бутового камня:

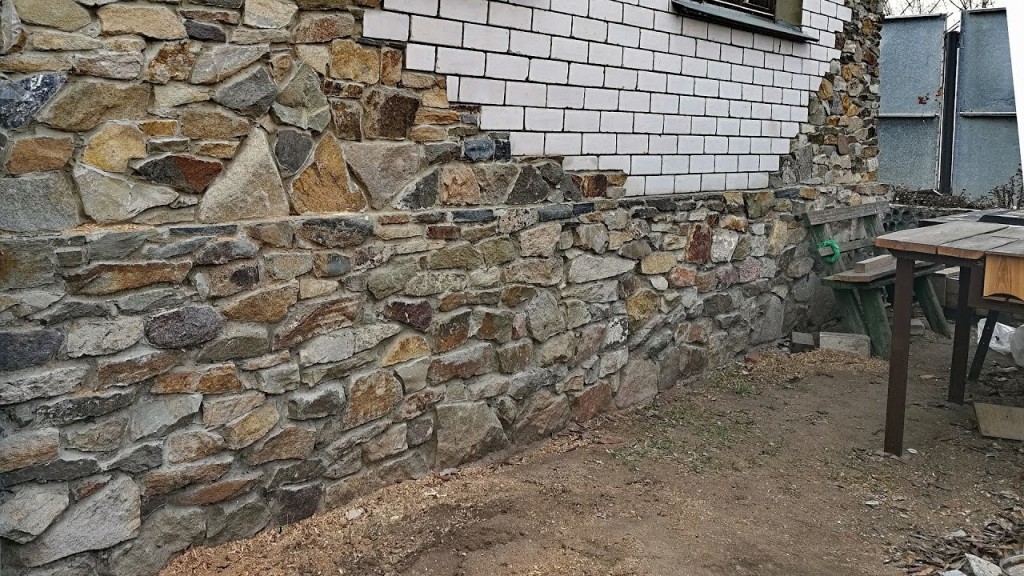

фундамент из бутового камня фундамент из разноцветного бутового камня

Характеристика материала

Бутобетон – это разновидность бетона, крупным наполнителем которого являются природные камни неправильной формы, обломки кирпичей. Не подходит для использования бой блоков с низкой прочностью и высокой пористостью – на фоне остальной бетонной массы они обладают пониженной надежностью и подвергаются разрушению под действием интенсивных нагрузок.

Технические характеристики бутобетона зависят от свойств наполнителя. Например, конструкция с боем кирпича весит несколько больше, чем с гравийным крупным щебнем или бутом. По причине разнородности материалов выделить определенные характеристики бутобетона невозможно. Приводим усредненные данные:

• объемный вес (плотность) бутобетона определяется маркой используемого вяжущего и крупного наполнителя, в среднем составляет 2300…2900 кг/м³;
• в состав смеси входит 40-60% крупных камней, что оказывает влияние на вес конструкции,;
• прочность бутобетона определяется маркой цемента, но в виду особенностей материала просчитать ее непросто. Специалисты используют вяжущее более высокой марки, чем ожидаемая прочность камня, например, для замеса бутобетона М200 берут портландцемент М400.

Удельный вес бутобетона определить сложно, на практике этого не делают за ненадобностью – свойства наполнителей меняются, поэтому принимают среднее значение по плотности и массе материалов.

Технология изготовления фундамента из бутового камня

Рубрики :Статьи

Фундамент, изготовленный из бутовых каменей, является надежным решением, апробированным в течение сотен лет. Бутовый камень является прочным и доступным материалом, который имеет высокие эстетические свойства. Бутовый камень образуется либо в результате природного разрушения скал, либо в результате работ по взрыву карьеров. К бутовому камню относятся камни песчаника, доломита, ракушечника и плитняка. Для возведения фундамента используется только бут-плитняк, который имеет плоскую форму и похожей формой краев.

Обращаем Ваше внимание, что необходимо проконтролировать качество бута-плитняка, который будет использоваться для возведения фундамента, т.е. убедиться, что в материале отсутствуют трещины, расслоения и повреждения. Выделяют два основных типа фундамента из бутового камня  бутовый фундамент и бутобетонный фундамент, в котором используется приблизительно 10% специальной смеси для закрепления фундамента.

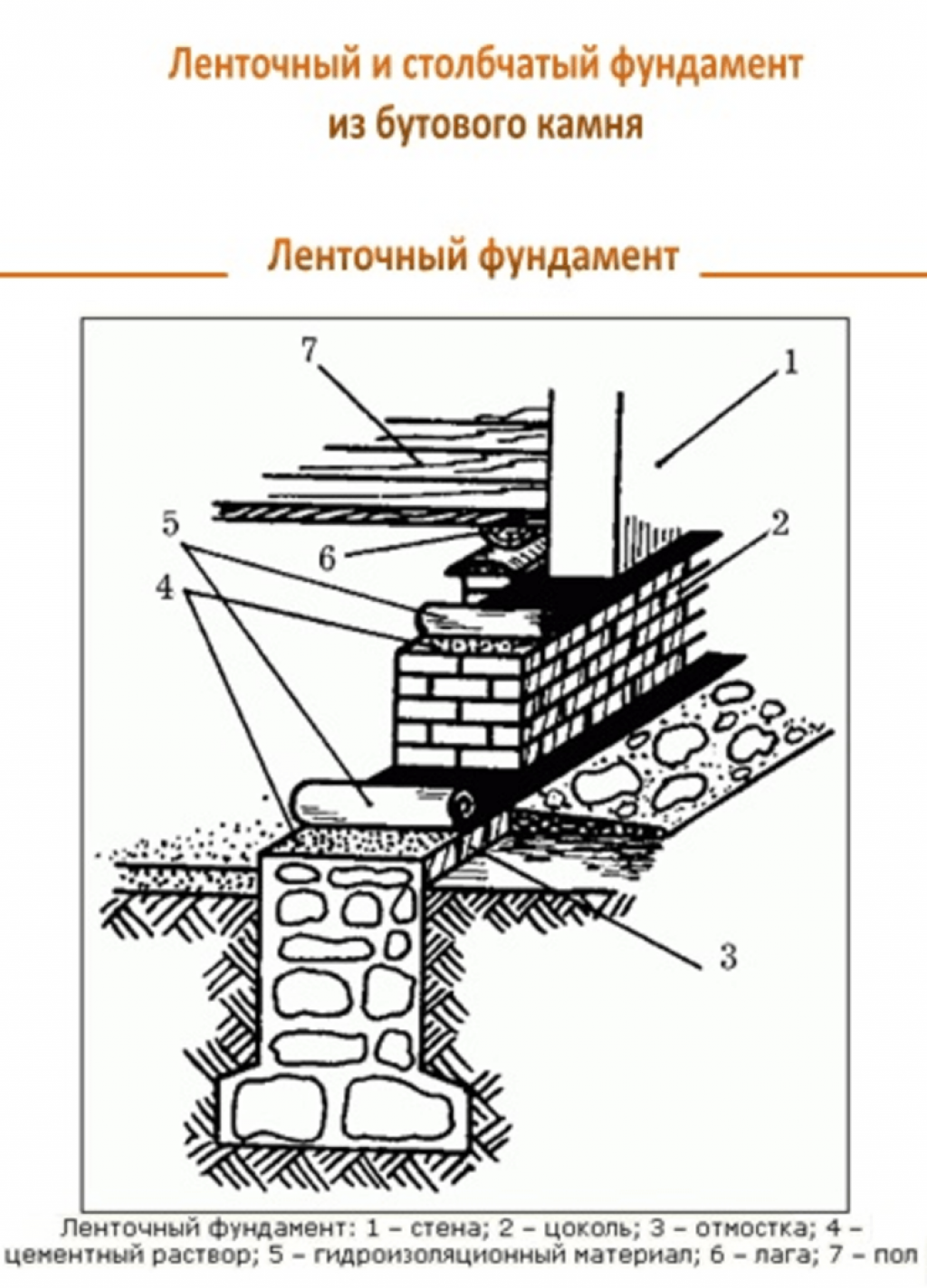

Строители выделяют два типа бутового фундамента: 1)      Фундамент ленточного типа, который образуется в результате укладки бутового камня непрерывной лентой. Фундамент данного типа имеет большую надежность. Фундамент ленточного типа применяется с целью разгрузить фундамент зданий, стены и перекрытия которых будут изготавливаться с применением тяжелых материалов. Основные преимущества бутового фундамента ленточного типа следующие: – высокий уровень несущей способности; – фундамент невосприимчив к влажности, поэтому снижается объем работ по гидроизоляции; благодаря нестандартному виду не требуется облицовка наружной стороны фундамента. Основные недостатки бутового фундамента ленточного типа  высокая стоимость, длительность сборки фундамента (обычно превышает месяц). 2)      Фундамент бутобетонного типа сопоставим по характеристикам с каменным фундаментом, Укладывая бутобетонный фундамент, разрешается использовать бут разных фракций. Использование разно фракционных камней бута позволяют возвысить декоративность полученной конструкции дома. Технология создания фундамента из бутового камня предусматривает: 1) использование очищенных и увлажненных камней, что позволить улучшить сцепление камней и раствора. 2) толщина раствора, который заливается для сцепления бута, не должна превышать 1,5 см для предотвращения оседания и разрушения конструкции. 3) Допускается использование наполнителя из щебня размером не более 4 см х 7 см в цементный раствор, который заполняет пустоты между бутом. 4) старайтесь использовать бут с максимально плоскими гранями при создании нижнего и верхнего уровня кладки фундамента. 5) укладывая камни бута, выполняйте перевязку аналогичную процедуре кладки кирпичной стены. 6) в углах фундамента используйте бутовые камни без дефектов. Последовательность работ для формирования бутобетонного фундамента: 1. Подготовительный этап. 1.1 Участок, предназначенный под фундамент дома, освобождают от мусора, снимают верхний слой почвы глубиной до 30-40 см. 1.2 Выравнивают и трамбуют дно котлована 1.3. Размечают границы фундамента. Для этого углах будущей постройки забивают колышки, между которыми натягивают шнуры. Обязательно проконтролируйте величину углов, чтобы убедиться, что разметка обеспечивает углы в 90 градусов 1.4. Выкапывают траншею ширина которой позволяет разместить опалубку, теплоизоляцию и фундамент  глубиной 25 см. 1.5. На дно траншеи насыпают слой щебня и песка толщиной 10 см. Для уплотнения слой песка поливают водой. из щебня и песка закрывают слоем рубероида. 1.7 Отберите крупные бутовый камни с плоскими стенками для формирования первого ряда фундамента. 2.      Этап формирования опалубки Обращаем Ваше внимание, что 25-30 см конструкции опалубки должны возвышаться над уровнем земли. Для опалубки чаще всего используется фанера, щиты которой соединяют с помощью перемычек, которые закрепляются саморезами. 2.1 Сформируйте стенки опалубки из щитов фанеры. 2.2 Проконтролируйте отсутствие просветов между элементами опалубки и в случае обнаружение щелей устраните их. Это позволит предотвратить проникновение раствора за пределы опалубки и снижение локального уровня раствора. 2.3 Закройте стенки опалубки полиэтиленовой плёнкой или рубероидом. 3. Этап заливки фундамента. 3.1 Залейте слой бетона толщиной 15 см, распределяя раствор с помощью лопаты. Обязательно промешивайте бетон, чтобы устранить пузыри воздуха. 3.2. После затвердевания раствора залейте следующий слой бетона до уровня грунта. 4. Этап кладки бутовых камней Обязательно тщательно смачивайте водой все камни перед размещением в кладку фундамента. Укладывайте камни с зазором около 5 см. Чередуйте ряды размещения камней короткой и длинной стороной, т.е. один ряд камней укладывается длинной стороной вдоль опалубки, а следующий перпендикулярно опалубки, а затем ряды чередуются.

4.1. В слой жидкого бетона, залитый на этапе 3.2, частично утопите крупные камни первого уровня фундамента. 4.2. Заполните просветы между камнями раствором, после чего приступите к укладке следующего уровня камней. 4.3. Для третьего и последующих рядов используются камни бута меньшего размера. Слои бута укладываются высотой до 50-70 см. 4.4. Финишный ряд футового фундамента заливается бетонов таким образом, чтобы скрыть все выступающие края бута. Для выравнивания стяжки обычно заливают бетон толщиной 10-15см. Завершенный фундамент из бута необходимо закрыть слоем гидроизоляции и приступить к возведению стен здания. 4.5. Обязательно закройте верхний слой бетона плёнкой. Опалубка демонтируется спустя 28-30 дней. Завершенный фундамент из бута необходимо закрыть слоем гидроизоляции и приступить к возведению стен здания. Технология заливки бутобетонного фундамента относится к простым типам фундамента, который проще чем заливка фундамента с применением армирования. Пусть Ваш фундамент будет прочным основанием для создания дома, наполненного уютом!

Рерайт текста

Виды фундамента из бутового камня

Для создания каменного фундамента подходят два способа:

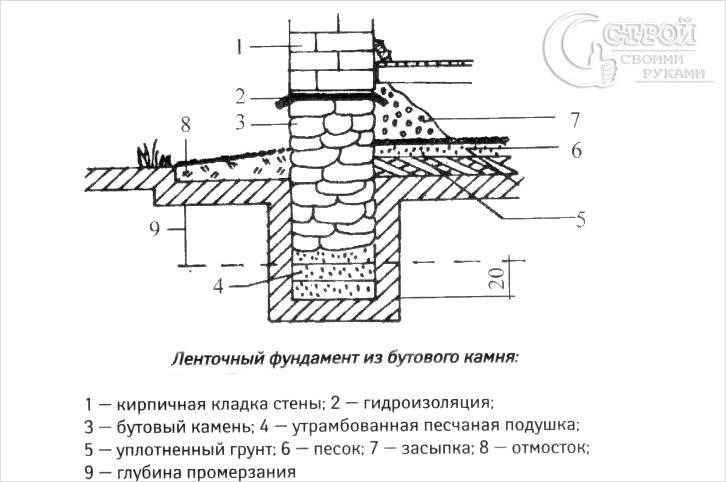

• Ленточный. Метод рационален в том случае, если здание строится из тяжеловесного стройматериала (кирпича, ЖБИ), а его проектом предусмотрено несколько этажей и подвальное помещение. Для устройства такого фундамента нужно предварительно вырыть траншею.
• Столбчатый. Уместен при возведении одноэтажных построек из натуральной древесины. При закладке основания бутовые столбы устанавливают под углами внешних стен сооружения, в местах сочленения стен и пересечения внутренних стен.

Что нужно помнить при закладке основания?

При использовании бутового камня учитывайте следующие нюансы:

• Для укладки первого слоя используются булыжники правильной формы, при необходимости усовершенствуйте форму молотком и стамеской;
• При закладке основания ленточным способом оставьте как можно больше габаритных камней, они понадобятся для усиления конструкции в углах;
• Если в качестве раствора используете смесь цемента и щебенку, укладывайте камень слоями. После каждого уровня заливайте цементную прослойку;
• В ленточном фундаменте при сочетании бута с кирпичом или блоками необходимо сделать 12-миллиметровый армирующий слой из проволоки.

Подготовка к закладке фундамента

Порядок проведения работ:

1. Очистка площадки от мусора.
2. Разработка котлована вручную или с применением спецтехники. Оптимальная ширина основания – 450-550 мм. Дно траншеи должно быть ниже глубины промерзания грунта, а по ширине с каждой стороны нужно оставить пространство по 100 мм.
3. На плотном грунте камни кладутся вплотную к стенкам, опалубка не требуется. Она понадобится при неустойчивой почве.
4. На дне траншеи создается подушка из песка и гравия, которая нивелирует колебания почвы. Каждый слой подушки трамбуется, суммарная толщина должна составить 25-30 см.
5. На подушку укладываются листы рубероиды или другого гидроизоляционного материала. Его края должны выступать не менее чем на 15 см.
6. Поверх гидроизоляционного слоя заливается раствор. После его высыхания укладывается первый слой бута по периметру траншеи. Первыми кладутся крупные булыжники с параллельными гранями. Соблюдайте расстояние между камнями – не более 5 см. Камни для первого слоя не должны иметь острых углов, поскольку они способны деформировать гидроизоляционный материал.
7. После создания первого слоя заполните все пустоты раствором.

Для подбора и покупки стройматериалов звоните в компанию «Нерудснаб».

Оценить page

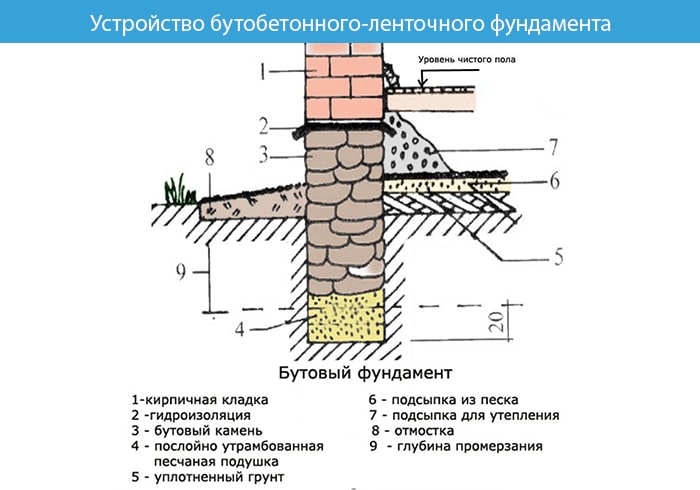

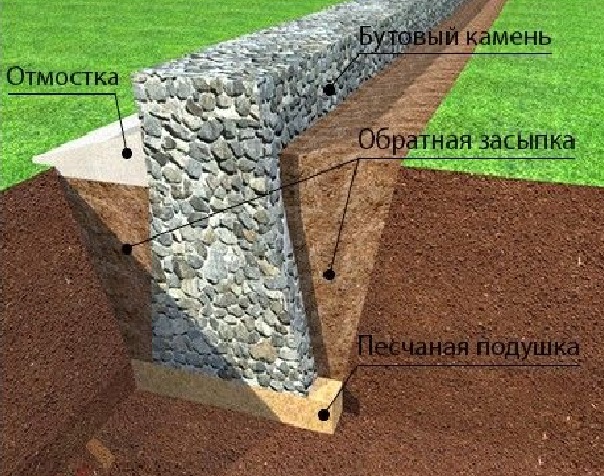

Устройство ленточного основания из бутобетона

Технологический процесс состоит из таких этапов:

• На дно вырытой траншеи засыпается песок («подушка») толщиной 5-10 см, который тщательно утрамбовывается.
• Проводится укладка гидроизоляционного материала.
• Монтируется деревянная опалубка с выступом над уровнем земли примерно на 25 см и больше. Для укрепления верхней части опалубки применяются деревянные распорки и стойки.

Совет! Внутреннюю часть траншеи можно утеплить листами экструдированного пенополистерола, что повысит тепло- и гидроизоляцию конструкции и обеспечит ей долговечность.

• Заливка бетонной смеси выполняется равномерно по всей траншее на толщину примерно 15 см.
• Второй слой может заливаться только после полного затвердевания первого, и его толщина составляет не менее 25 см. На этом этапе проводятся работы с бутовым камнем, который утапливается в бетонной массе на расстоянии 4-6 см друг от друга. Размеры камня подбираются индивидуально под параметры траншеи в соотношении 1/3.
• Третий слой бетона заливается на полностью застывшую основу. Из смеси при помощи металлического шеста с заостренным концом или поверхностным вибратором проводится тщательное удаление воздуха. В этот слой таким же способом погружается камень бут. Количество слоев зависит от глубины основания. На завершающем этапе камни должны утапливаться так, чтобы их острые края не выступали над поверхностью.
• Опалубка снимается, когда ленточный фундамент из бутобетона наберет нужной прочности.
• В образовавшиеся от опалубки зазоры засыпается песок.

Какие особенности имеет бутобетонный ленточный фундамент под дом

Особенности бутобетонного ленточного фундамента:

• Для усиления бутобетонной конструкции и чтобы исключить образования трещин застывающий раствор нужно смачивать водой один или два раза в день.
• В соответствии ГОСТ для фундамента ленточного бутобетонного полное схватывание раствора происходит примерно через 25-36 дней, но прочность бетонный слой приобретает через 7-15 дней в зависимости от температуры воздуха окружающей среды.
• Большой объем бетонных работ невозможно выполнить сразу, поэтому забутовка основания выполняется по частям.

Совет! Свежий не схватившийся слой раствора необходимо от дождя и снега накрывать плотной строительной пленкой или брезентом.

На всех этапах строительства необходимо обязательно соблюдать нормативы, которые разработаны на фундамент ленточный бутобетонный ГОСТ. Следует также учитывать прочность камня бут, этот показатель должен составлять 1000 кг/см2.

Бутобетонный ленточный фундамент для дома имеет следующие достоинства:

• высокие прочностные характеристики;
• простота укладки;
• низкая себестоимость по сравнению с другими типами оснований;
• долговечность.

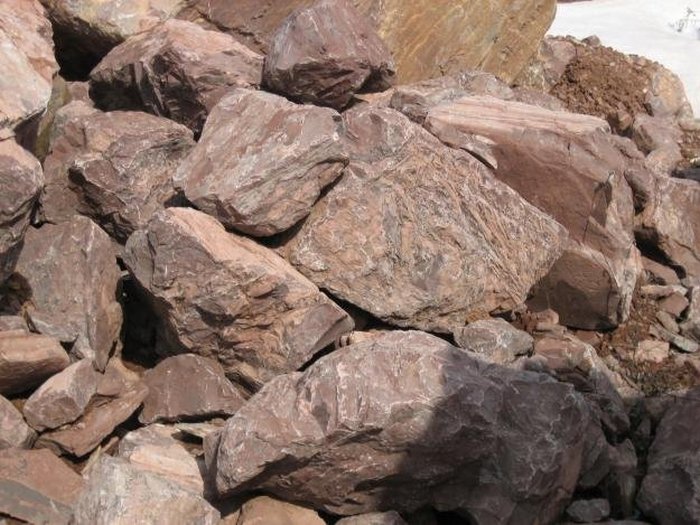

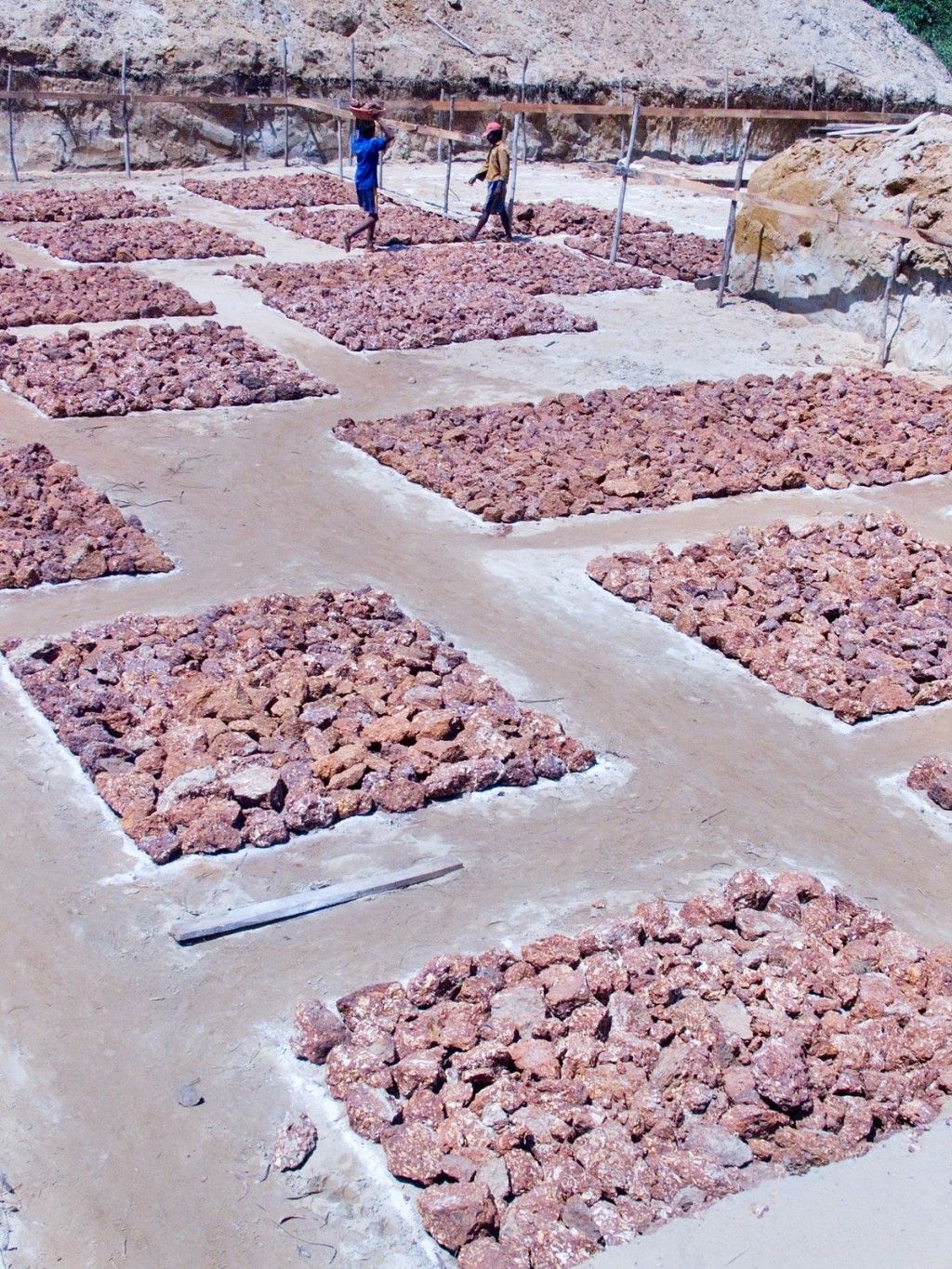

Что такое бутовый камень

Бутовым камнем принято называть фрагменты природных горных пород конкретных габаритов и форм.

Бутовый камень является обломками различных натуральных горных пород

Они образуются во время изготовления щебня при фракционировании. Для производства в большинстве случаев применяются сортировочно-дробильные комплексы. Однако довольно часто камень отбирают и вручную, поэтому стоимость такого камня весьма различна.

Учитывая разнообразие видов, пород и групп подобных камней, его можно использовать в частном и промышленном строительстве, архитектуре, при ландшафтном дизайне. Помимо того, бутовый камень имеет отличные характеристики с точки зрения экологичности.

Чтобы фундамент из этого материала был качественным и долговечным, следует правильно выбрать камень.

Для устройства основания можно использовать камни, которые соответствуют таким критериям:

1. Габариты камня должны быть приблизительно равны 20х25 см. Слишком большие камни будут снижать прочность фундамента, а использование мелких камней увеличит расход цементной смеси.
2. Камень с заметными трещинами может отрицательно отразиться на целостности поверхности, особенно через некоторое время после начала эксплуатации.
3. Загрязнённый материал плохо сцепляется со строительной смесью, однако такой нюанс можно исправить. Для этого нужно непосредственно перед заливкой бетонного раствора камень намочить.
4. Необходимо проверять используемый материал на прочность. Это делается обычным молотком. Если во время удара инструментом камень рассыпется, это свидетельствует о его плохом качестве. Если камень останется неповреждённым и издаст при ударе звонкий звук, то булыжник подходит для изготовления основы.

Тщательный подбор камней улучшает гидроизоляцию строения и продлевает срок службы фундамента.

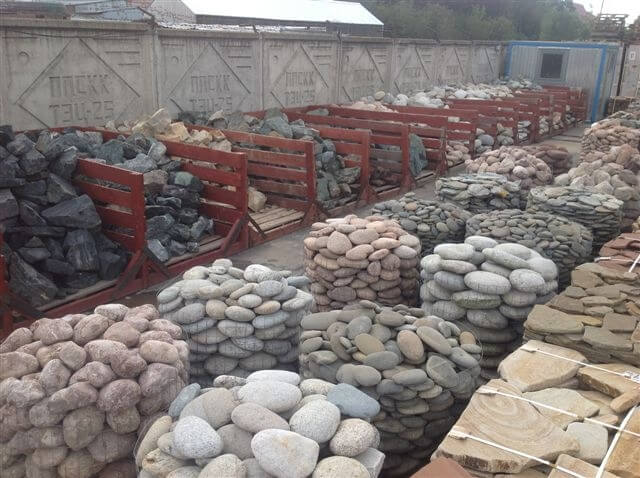

Бутовый камень, какой выбрать?

Бут – это не какой-то определенный тип каменной породы. Бутовый камень это рваный или окатанный природный камень размером от больше щебня до крупных камней, чей вес может превышать 30 кг.

Природный камень в строительстве используется разных пород: легких, тяжелых осадочных или вулканических.

Прочность бута

В зависимости от породы, прочность колеблется от 2 МПа до 30 МПа.

Морозостойкость

Морозостойкость бута оценивается количеством циклов последовательной заморозки, при этом камень не должен крошиться и потерять в весе не более 5%. Этот параметр моделирует количество холодных сезонов для бута без разрушения.

Допустимым является 15 и более циклов.

Качества цементной смеси (по прочности и морозостойкости) должно соответствовать выбранному камню

Лещадность

Характеристика, определяющая форму зерен в камне. Различается 5 групп, в зависимости от содержания пластинчатых зерен от 10% (1 группа) до 35-50% (5 группа).

Лещадность влияет на прочность (1 группа прочнее прочих), и несколько увеличивает трудоемкость работ с таким камнем.

Радиоактивность

Горные породы могут быть опасно радиоактивны.

В строительстве допускаются 2 группы пород по радиоактивности:

• До 370 Бк/кг – допускается для строительства жилых зданий, а также строительства внутри населенных пунктов;
• Свыше 370 Бк/кг – не допускается для строительства жилых зданий, а также строительства внутри населенных пунктов (такой материал можно использовать только для промышленных сооружений).

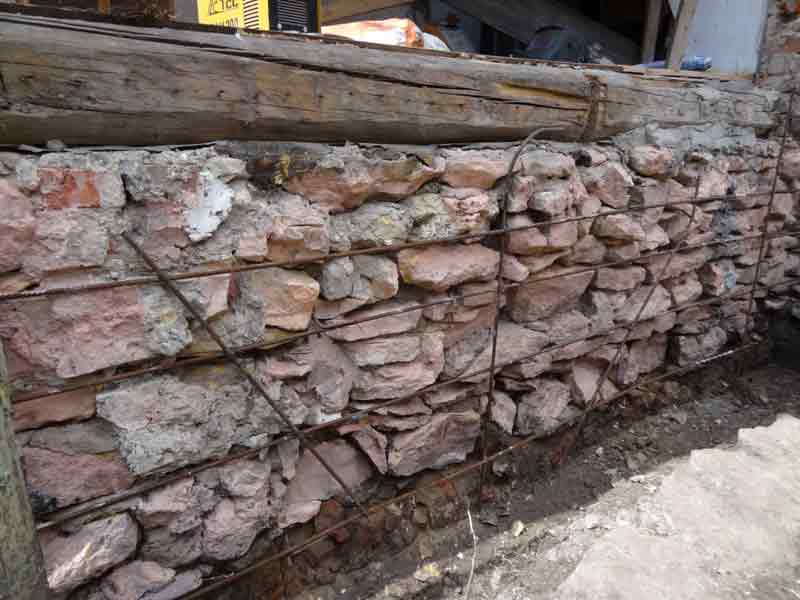

Арматура для фундамента с бутовым камнем

После укладки первого ряда камней начинается установка арматурного каркаса, аналогичного каркасу в бетонных фундаментах: арматура вяжется в два слоя на протяжении всего фундамента, внахлест до 50 см. На углах желательно вязать согнутую Г-образно арматуру. Диаметр арматуры нужно выбирать в зависимости от высоты будущей постройки. Для одно-двухэтажного дома достаточно диаметра 10 мм. Арматура вяжется на вертикально устанавливаемые пруты. Расстояние вертикальных арматурин (стоек) друг от друга не должно превышать двух метров. Если арматура будет мешать стоять камнекладчику в траншее, то ее нужно будет вязать поэтапно: сперва уложив камнями траншею до середины, затем нужно будет привязать новые две арматурины на все стойки и продолжить укладку камня почти до верха траншеи. Затем арматура вяжется последний раз — верхние две арматурины на все стойки. Таким образом, в целом получается, как минимум, три горизонтальных ряда по две арматурины в каждом. При виде сверху каждые две арматурины бутового фундамента любого ряда образуют в целом два слоя — передний и задний (или фронтальный и тыльный).

Все укладываемые камни должны осаживаться кувалдочкой до полного утопления их в растворе и упирания в нижележащие камни. При этом не следует забывать о правилах перевязки камней. То есть, по возможности все вертикальные швы ниже уложенных камней должны перекрываться вышележащими камнями.

Как готовится смесь?

Для замеса бетонной смеси используют цемент повышенной прочности, марки от 400 до 500, песок средней фракции, используемый в соотношении с цементом в стандартных пропорциях – один к трем. Иногда добавляют мелкий щебень (фракции до 30 мм), чтобы еще больше увеличить прочность конструкции. Все компоненты должны быть тщательно перемешаны до получения однородной массы.

Воду при замешивании добавляют постепенно, вплоть до консистенции, способной при заливке в траншеи легко проникнуть между бутовыми камнями. Но это в случае ручного разравнивания лопатой или бруском. Если для уплотнения смеси используют виброплиту, то она может быть достаточно жесткой, чтобы не растекаться под воздействием, держать форму до завершения процедуры трамбовки.

Общие правила кладки бута

Перед укладкой бутовые камни необходимо подготовить. Для этого их плинтуют (раскалывают на более мелкие части с плоскими гранями, но эта процедура необязательная и камни неправильной формы тоже вполне подходят для кладки) и смачивают для лучшего сцепления с раствором. Укладывают бут с зазором 1,5–5 см. При этом тычковые ряды чередуют с ложковыми.

Тычком называется короткая сторона камня, ложком – длинная.

В общем случае устройство фундамента включает в себя три этапа:

1. Сначала необходимо выкопать траншею и установить опалубку.
2. Затем устроить подушку из армированного бетона толщиной 30 см.

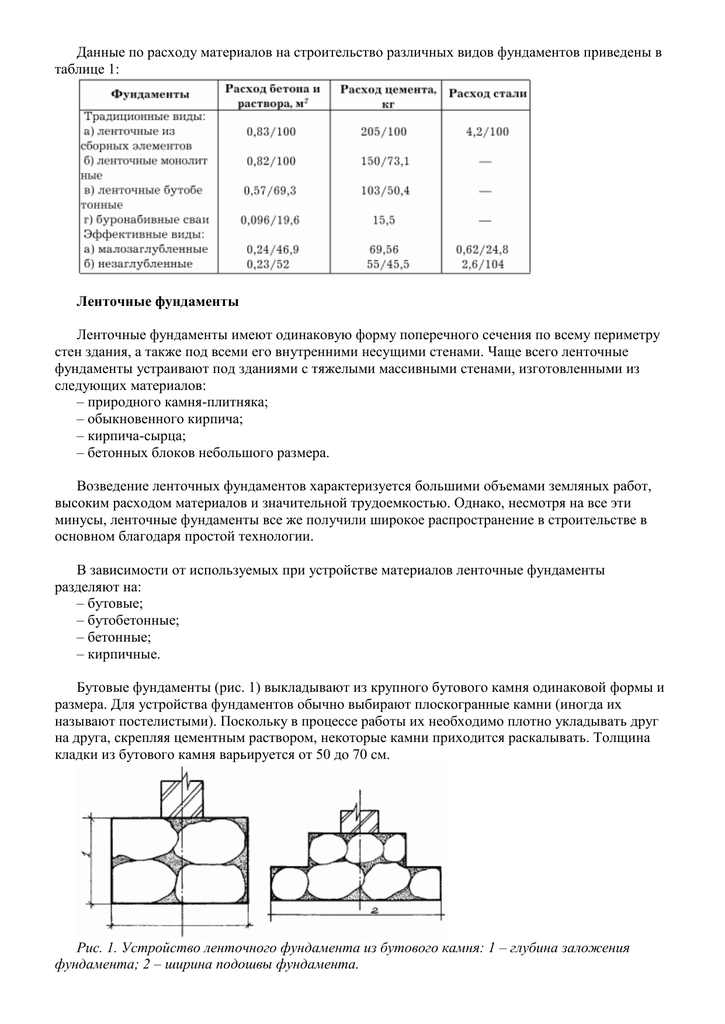

3. После этого выполнить бутовую кладку. Ее стандартная ширина – 50–70 см.

Преимущества и недостатки

Преимущества устройства фундаментов из камня:

• Высокий показатель прочности позволяет строить здания, отличающиеся длительностью эксплуатации.
• Природный материал характеризуется высоким уровнем устойчивости к воздействию грунтовых разрушительных вод.
• Для каменного фундамента не страшны никакие перепады температуры воздуха.
• Возможность заменять дорогостоящие конструкции фундамента из железобетона на строительный материал более низкого ценового уровня.

Недостатки каменных фундаментов:

• Высокие трудовые затраты.
• Необходимость возводить массивные конструкции, чтобы они могли выдержать большую нагрузку. При этом для такой же нагрузки нужны бетонные конструкции меньшего размера.
• Большой расход строительного материала и труда при строительстве столбчатого фундамента.

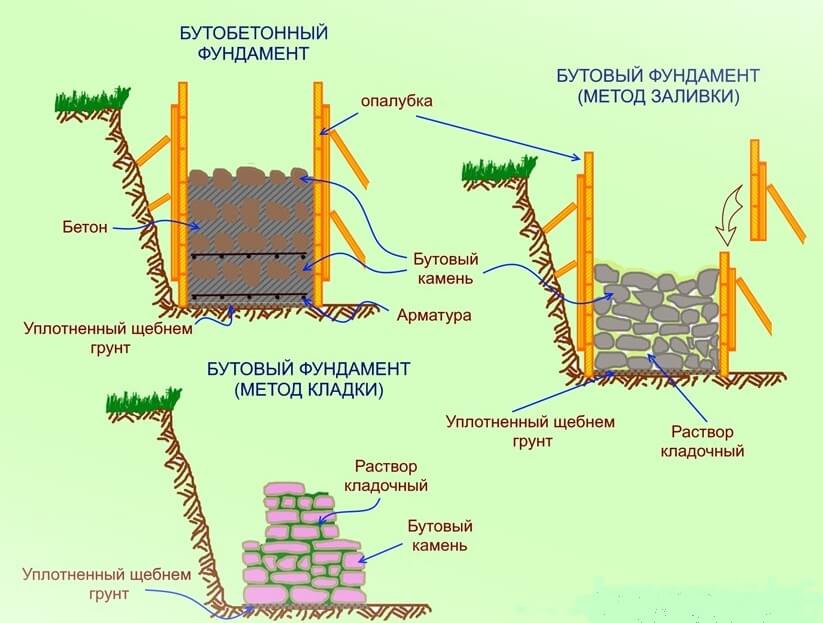

Распространенные варианты укладки бута

Бутовая кладка фундамента начинается с проектирования и составления чертежей. После этого проводится подготовки камня. Это мероприятие представляет собой раскалывание больших глыб на фрагменты весом 15-25 кг. Делается это с помощью тяжелого молота и зубила. Сначала наносится разметка, а затем по ней наносятся сильные и точные удары. Осколки следует собрать, они пойдут на заполнение пустот кладки.

Бутовый камень в фундамент может укладываться по такой технологии:

• Под скобу. Такая конструкция отличается презентабельным внешним видом, так как кладка ровная и хорошо просматриваются грани камня. Для создания используется шаблон (скоба) и калиброванный бут размером до 25 см. Основание возводится в траншее глубиной ниже точки замерзания, а по углам делаются усиленные бутовые столбы. Каждый ряд просыпается каменной крошкой и затем проливается цементным раствором так, чтобы он оставался внутри. Наплывы на внешней поверхности сразу удаляются.
• Под лопатку. Данная методика напоминает работу с кирпичом. Подбираются продолговатые камни, которые рядами укладываются на цементный раствор. Делается перевязка, а фрагменты чередуются по ярусам, укладываясь по длине и ширине. Сверху кладка фиксируется армопоясом.
• Под заливку. Наиболее простой, но не менее надежный способ изготовления фундамента. Камни не сортируются, а только очищаются от грязи. Материал загружается ярусами в опалубку, трамбуются и заливаются бетоном. Затем процесс повторяется, раствор уплотняется вибратором. Технология отличается наивысшей прочностью, но эстетическая сторона отходит на последнее место.

При строительстве дома могут применяться любые способы укладки камня. При возведении фасада целесообразно использовать устройство под скобку. По бокам и с тыла допустимо уложить бут заливкой или под лопатку.

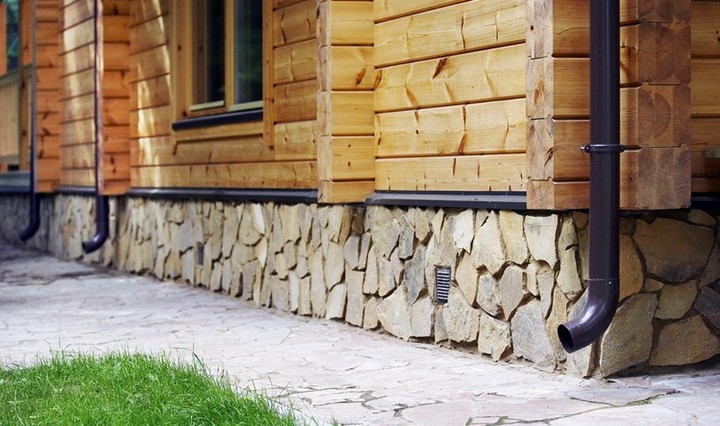

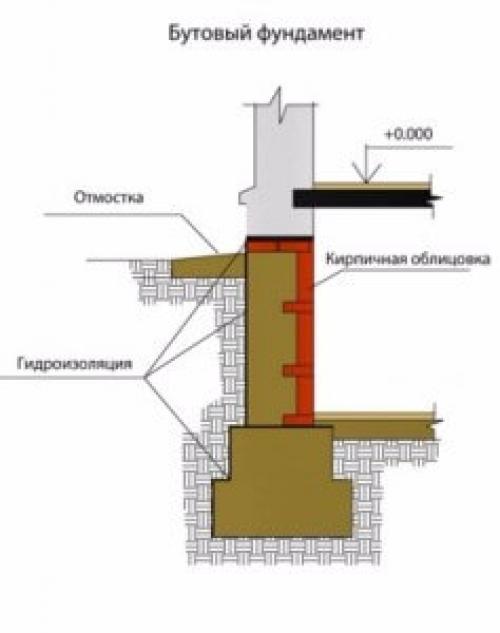

Облицовка бутового фундамента

Если ваш дом или другое помещение имеет подвал, то фундамент из бута, в месте его расположения нужно обложить облицовочным кирпичом. Выполняют работу по обкладыванию в одно время с возведением фундамента. Каждые 4 или 6 рядов перевязываются друг с другом тычками.

Как результат вы получите облицовочную поверхность, ряды которой полностью совпадут с горизонтальным швом несущего сооружения. Кирпичная основа должна иметь толщину больше, чем 75 сантиметров. А бут укладывают в ряды высотой около 25 сантиметров. Также необходимо заливать строительным раствором все пустоты, которые образовались в процессе укладки.

Фундамент из бута своими руками

Одним из самых надежных, и в то же время недорогих видов оснований под дом, является бутовый фундамент. Его возведение – задача посильная даже для людей, не имеющих никакого опыта в такой области, как строительство. Основным материалом, используемым для его устройства, является бутовый камень. Стоит он очень недорого, достаточно распространен, и приобрести его будет несложно.

Как выбрать материал?

Прежде, чем начинать возведение фундамента из бута своими руками, следует определиться с материалом. Бутовым называют камень твердых пород. Чаще всего – это обыкновенный базальт. Камни мягких и хрупких пород (к примеру, песчаник) для возведения фундамента использовать нельзя. Основные требования к материалу указаны в таблице.

Цемент для бутового фундамента нужно брать не ниже марки М400 и замешивать смесь песок*цемент в пропорции не более 3*1. Воды следует добавлять в таком количестве, чтобы получилась достаточно текучая для заполнения всех промежутков между камнями смесь, но не слишком жидкая.

Делаем разметку под фундамент

Итак, как сделать фундамент из бута? Разметка под него выполняется в обычном порядке, точно так же, как и для обычного бетонного ленточного варианта, подробнее как сделать разметку под фундамент можете почитать здесь.

То есть методом «египетского треугольника» или «двух кривых» находят расположение углов дома, устанавливают в этих местах колышки и протягивают шнур.

Шириной фундамент из бута делается равным ширине стен дома плюс 20см (по 10см с каждой стороны).

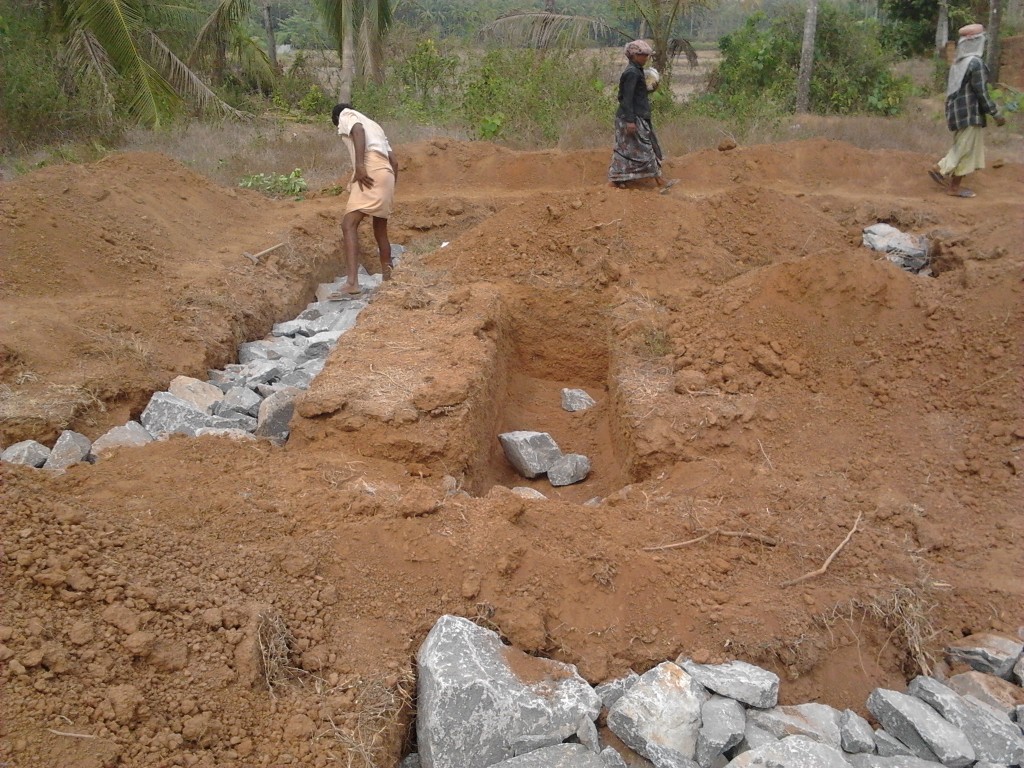

Как выкопать траншею?

Траншею копают по разметке, заглубляя ее на 50-70см. Ее дно тщательно выравнивают и засыпают песком слоем около 20см. Получившуюся «подушку» утрамбовывают, предварительно намочив водой из шланга. Далее на песок укладывают двухслойную гидроизоляцию из рубероида.

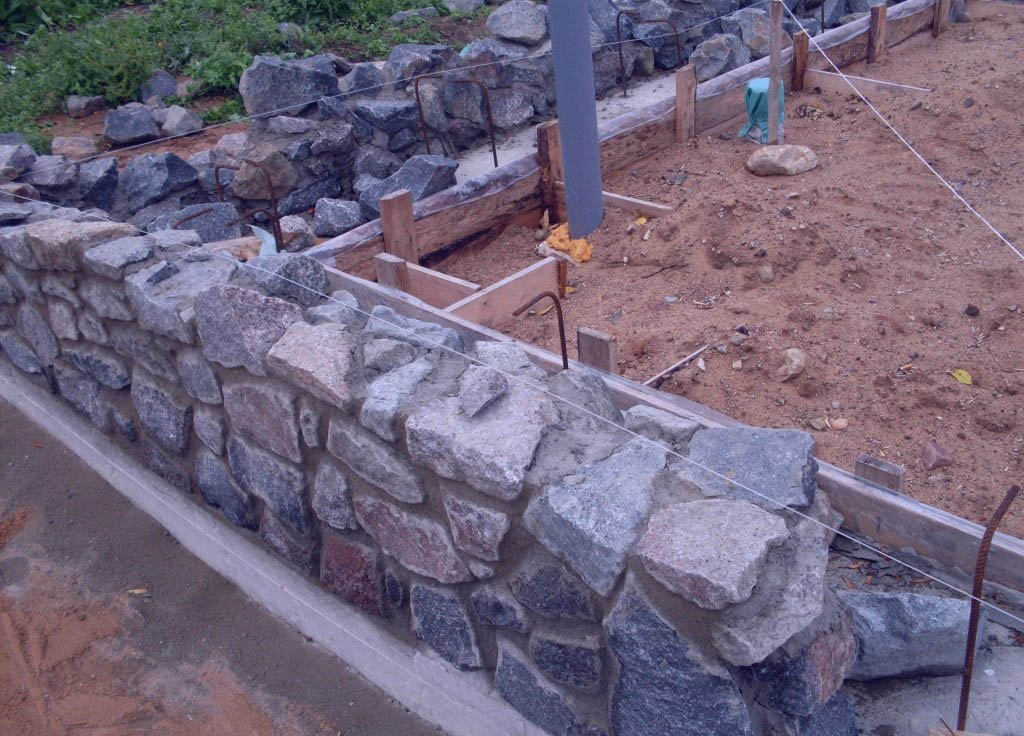

Заливка бутового фундамента

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

На следующем этапе в траншею устанавливается сбитая из досок опалубка, про то, как правильно установить опалубку под фундамент своими руками смотрите тут.

В углах и местах расположения внутренних стен нужно положить самые большие камни. Просто бросать их в траншею нельзя. Это снизит степень надежности конструкции. Опускают камни на руках с помощником.

Между ними устанавливают материал поменьше.

Важно: Укладывается бутовый фундамент так, чтобы ширина прорех между камнями была не менее 1-1,5см. Эти промежутки в дальнейшем будут заполнены бетоном. Слишком больших прорех также быть не должно. Их перекрывают мелкими камушками.

Далее кладку можно выполнять по одной из двух технологий:

• Под лопатку. Высота угловых камней должна быть одинаковой (примерно 20см). Между ними натягивается шнур – ориентир для промежуточной кладки. Слой камней получившейся забутки осаживают кувалдой. Раствора в ней должно быть столько, чтобы при надавливании он выступал из-под камней наружу. Далее по углам устанавливаются новые «маячные» камни, на нижнюю забутку наливается раствор и собирается следующая.
• Под залив. В этом случае в углы также устанавливаются самые большие камни, однако маяками они не являются. Остальной бут укладывается слоем в 20см и проливается бетоном. Затем на получившийся первый ряд наливают бетон толстым слоем и вдавливают в него камни. Все последующие ряды выливаются также.

Совет: Выполняя кладку фундамента из бута «под залив» своими руками без помощников, не делайте слишком больших перерывов в работе. Иначе кладка прочной не получится. Бутовые ряды нужно прокладывать прутами, металлическим ломом, проволокой и т.д. Использовать этот метод можно только для зданий не выше, чем в два этажа.

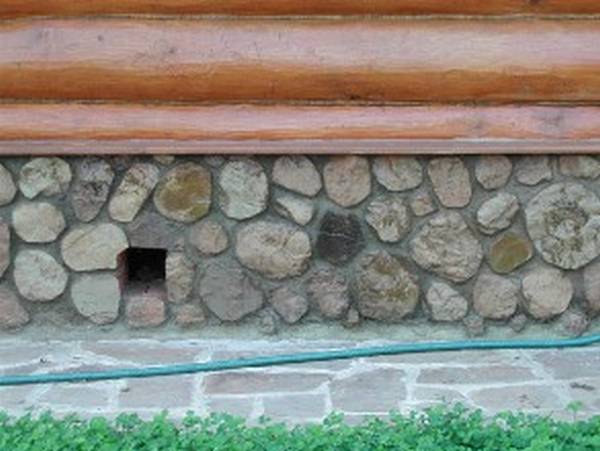

Производим кладку цоколя

Цоколь также может возводиться в опалубке способами «под лопатку» и «под залив». Иногда его строят и по методу традиционной кладки из кирпича. Последняя технология хороша тем, что можно выполнить расшивку швов. Цоколь, возведенный в опалубке, по окончании работ нужно будет оштукатурить.

Вот таким вот образом и возводится фундамент из бута своими руками. Мероприятие это, на самом деле трудоемкое и времени занимающее немало. Однако в результате получается фундамент, по надежности превосходящий даже бетонный с наполнителем из щебенки.

Подготовительный этап устройства фундамента

Рассмотрим, как обустроить фундамент из бутового камня своими руками. До начала строительных работ обязательно изучаем геологические свойства, глубину промерзания грунта и уровень расположения подземных вод на участке.

Первым этапом является подготовка котлована. На участке с плотной почвой обустраиваем котлован с вертикальными стенками.

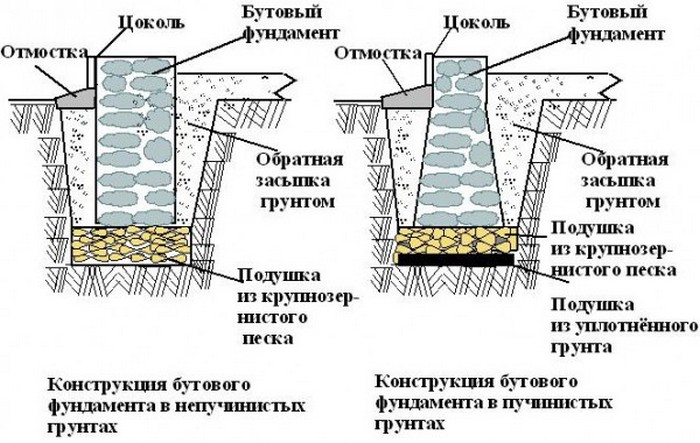

В нестабильном грунте, суглинках и супесях траншея должна быть в форме трапеции с учетом угла сдвига грунта.

Этапы выполнения работ:

1. Расчищаем участок строительства, убираем весь мусор, сметаем пыль.
2. Приступаем к земельным работам. Вручную или с привлечением техники роем котлован. Оптимальным вариантом является закладка основания шириной 450-550 мм. Траншея должна быть вырыта ниже уровня промерзания грунта и по ширине больше на 100 мм с каждой стороны, чем планируется укладка камня.

3. В плотном грунте булыжники укладываются впритык к стенкам траншеи без монтажа опалубки. При строительстве в неустойчивых грунтах требуется устройство съемной опалубки.
4. На дно траншеи засыпается подушка из песка и гравия, она предохранит от сезонных колебаний грунта. Фракции послойно трамбуются до получения общей толщины 250-300 мм.
5. Для защиты от воздействия влажности настилаем листы рубероида на песчаную подушку, заворачивая края на стены траншеи на 150 мм.

Таблица глубины промерзания грунта в зависимости от климатической зоны

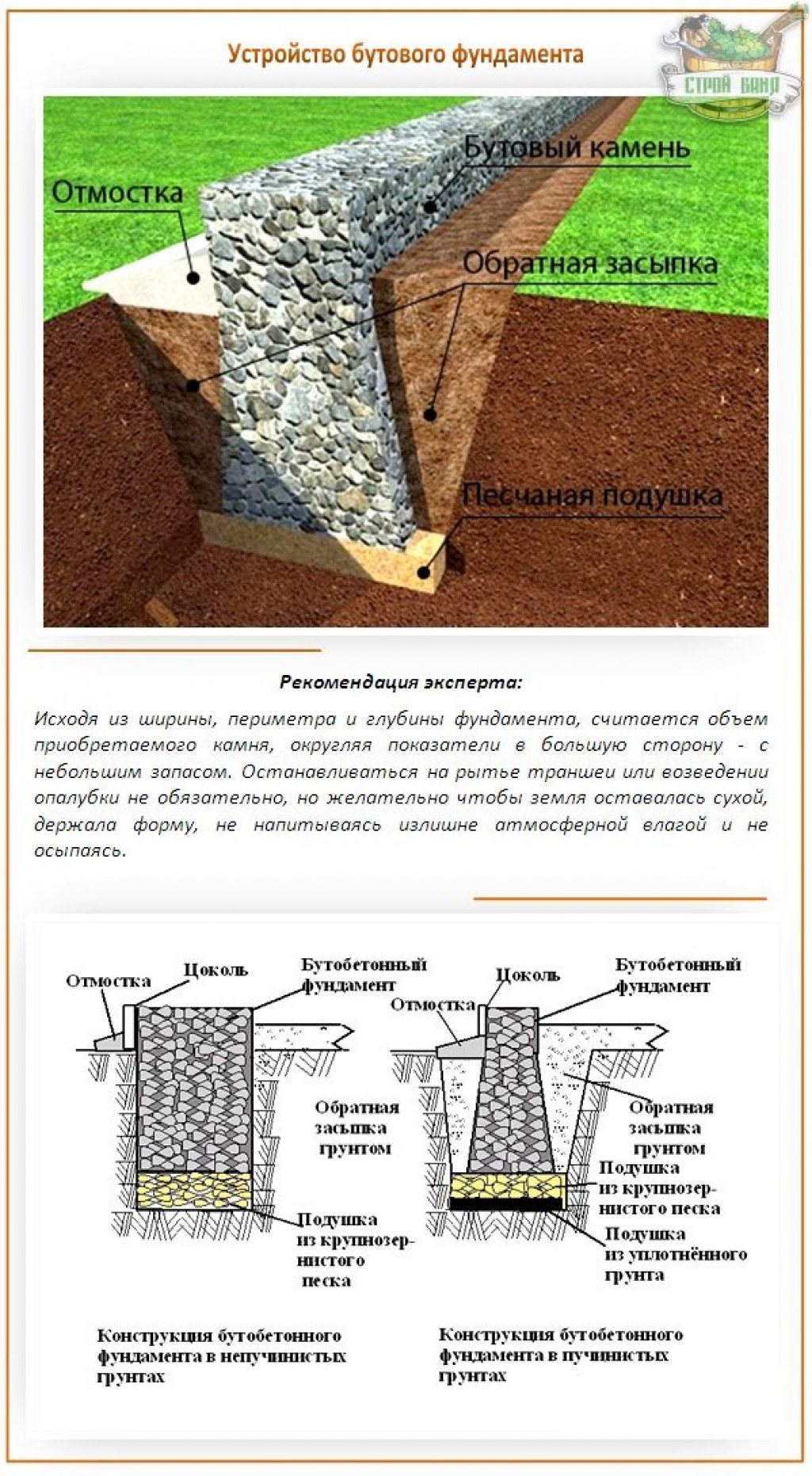

Фундамент из бутового камня

Использование заполнителей (бутового камня, кирпича и т.д.) позволяет значительно экономить средства на обустройстве ленточного фундамента до 30 — 40 %.

Это монолитное основание, в котором с целью экономии цемента в качестве заполнителей используют кирпичный бой, щебень или гравий, карьерный камень. Такой вариант является хорошим заменителем , который стоит намного дороже.

Соотношение бутового заполнителя и бетона может составлять 40 % к 60 % соответственно. При большем количестве бутового камня фундамент может давать трещины. Ширина при этом не должна быть меньше 35 см. О размерах заполнителя можно судить по рисунку 4, на котором видно, что стена выложена в два кирпича, то есть ширина остова несколько больше 50 см. Очень мелкие камни использовать не рекомендуется. Прочность заполнителя на сжатие должна быть не меньше 1000 кг/см², поэтому следует приобретать камень без трещин. Следует также испытать его, ударив достаточно сильно молотком. От сильного удара он не должен раскалываться.

После застывания раствора необходимо получать «тяжелый » бетон, для чего потребуется цемент марки М400 или М500 в соотношении с песком 1:3.

Воду в раствор следует добавлять в количестве, зависящем от того, каким способом планируется трамбовка бутового камня в его составе. Для трамбовочного вибратора раствор можно делать густым (жесткая смесь). Такой раствор без вибратора сохраняют форму. Если трамбовать планируем с помощью лопаты или лома, то раствор делают пластичным и такую смесь называют пластичной. Она должна растекаться, но не до создания горизонтальной поверхности. Для выравнивания поверхности раствор делают жидким, то есть смесь должна хорошо растекаться по поверхности.

Бетонную смесь (раствор) замешивают в деревянном или металлическом корыте, емкость которого не превышает 0,4 м³. Подойдет корыто размером 1,5×1×0,2 м³. Вначале в корыто насыпают заполнитель, затем цемент и песок, все хорошо размешивают и, продолжая непрерывно размешивать, постепенно добавляют воду и доводят раствор до нужной консистенции.

Фундамент заливают на песчаную подушку. Раствор и его первый слой толщиной в 15 см должен полностью застыть, на него необходимо уложить рубероид. После этого устанавливают прочную опалубку (чаще устанавливают скрепляющие балки). Заливают бетон толщиной в 25 см и в него утапливают бутовые камни.

Расстояние между камнями должно быть 4-5 см, чтобы не разрушить рубероид, нижние камни не должны иметь заостренных краев. Следующий слой бетона должен иметь высоту 20-25 см. То есть он будет состоять из слоев наподобие каменной кладки. Достигнув заданной высоты, верхний слой заливают так, чтобы раствор покрыл все камни. В течение нескольких дней, пока фундамент застывает, его поверхность несколько раз в день увлажняют. Конструкцию необходимо защищать от солнечных лучей.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности.

• Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
• Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
• Насыпь подушки с уплотнением;
• Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки. Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
• Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
• Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см. Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
• Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
• Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

• Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
• Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
• Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
• При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной. Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Типы и конструкции фундамента

Выбор типа и конструкции фундамента определяется тем, сколько вы планируете строить этажей. Если речь идет о каменном доме без подвального (цокольного) этажа можно применить заглубленный ленточный фундамент.

Обусловлено это тем, что работы будут проводиться с тяжелыми материалами и, конечно же, каменный коттедж со временем даст усадку. Для того, чтоб воздвигнутые стены не трескались, необходимо сделать армированный цельнолитой фундамент. Поскольку наш фундамент будет немного отличаться от обычной конструкции, предназначенной для каркасного дома, рассмотрим данный вопрос более подробно.

Достоинства фундамента из бута

Фундамент из бута в сравнении с конструкциями из других материалов обладает рядом достоинств:

• Дешевизна – первый и самый весомый аргумент в пользу бута. Камни для него подойдут любые, соответствующие прочности и размеру. Их можно добыть самостоятельно из глыбы или закупить готовые, но даже в таком случае бут обойдётся дешевле железобетона (около 600-900 рублей за тонну против 2000-2500 рублей).
• Прочность на сжатие тем выше, чем крупнее камни используются. Как уже говорилось, в конструкции не предусматривают армирование, потому что природные породы справляются с функцией распределения нагрузки.
• Долговечность демонстрируется старинными сооружениями Санкт-Петербурга, Парижа (яркий и известный пример – Собор Парижской Богоматери).
• Эстетика – цоколь, выполненный из бута, не требует отделки и выглядит естественно и завершённо.
• Сравнительно несложный монтаж: с конструкцией можно справиться самостоятельно, не нужна вязка сложных каркасов. Но под простотой понимаем именно укладку, но не скорость.
