Подробная инструкция по монтажу гибкой черепицы

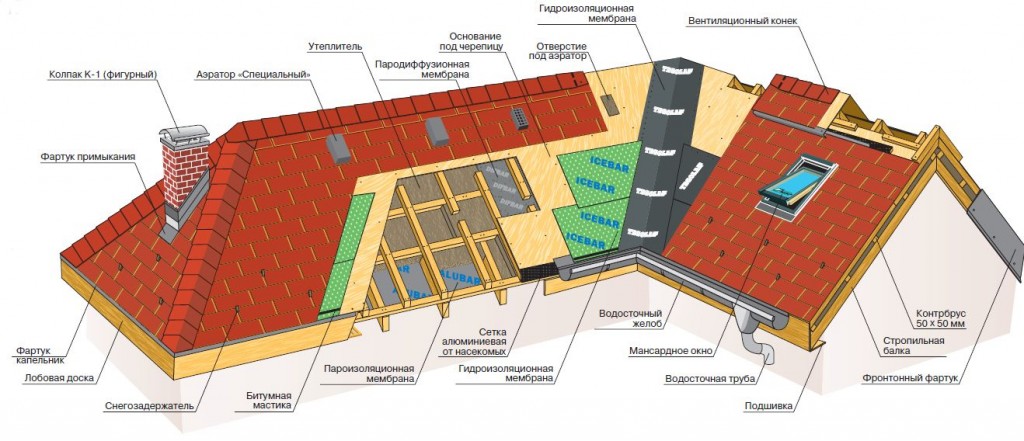

Устройство кровельного пирога

Мягкая кровля Технониколь подходит для различных типов крыш:

• Скатные конструкции с деревянной стропильной системой, холодные и утепленные;
• Плоские крыши с основанием из бетона или железобетона.

В зависимости от типа основания зависит наполнение кровельного пирога. Рассмотрим основные виды начинки различных кровельных конструкций:

• Скатная холодная крыша. Непосредственно на стропила набивается обрешетка, на которую укладывается сплошное основание. Рекомендуется к использованию влагостойкая ДСП толщиной 10-11 мм. Плиты укладываются в разбежку, между ними оставляются зазоры в 3-5 мм для того, чтобы основание могло расширяться при изменении температур. На сплошное основание стелется подкладочный слой и кровельный материал;
• Скатная утепленная крыша. Между стропилами укладывается утеплитель, который укрывается пароизоляционным материалом. С внутренней стороны набивается обрешетка, на которую монтируется обшивка мансарды. Со стороны кровли утеплитель также покрывается мембраной для отвода пара и конденсата. Далее, как в случае холодной крыши создается сплошная обрешетка и укладывается мягкая черепица;
• Плоская бетонная крыша. На основание укладывается мембрана для пароизоляции, на нее – слой утеплителя. Непосредственно под кровельным рулонным материалом организуется слой из керамзита или стяжка из бетона.

Заметим, что ассортимент компании Технониколь позволяет полностью укомплектовать кровельный пирог, за исключением стропильной системы.

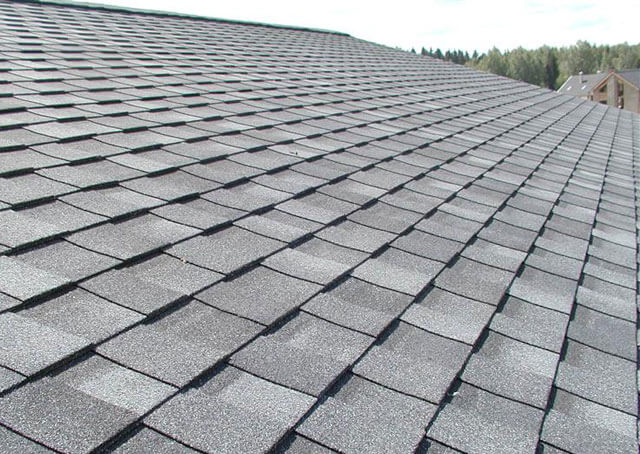

Характеристика гибкой черепицы Shinglas

Shinglas – это продукт отечественного производителя, компании «Техно Николь».

Модельный ряд из 60 разновидностей. Относится к приемлемым бюджетным вариантам мягкой кровли.

Черепица многослойная структура, основой которой выступает стекловолокно, которое с двух сторон покрыто битумом.

Битум с добавлением пластификаторов или прошедший высокотемпературную обработку кислородом, что повышает его температуру плавления.

А на нижнюю часть наносят самоклеющееся покрытие из полимерной битумной массы.

Расход материала, обычно считают пачками, а количество готовой кровли в пачке зависит от серии:

• Континент и Вестерн содержат в пачке — 1,5 кв.м.
• Ранчо и Джаз содержат в пачке — 2 кв.м.
• Кантри содержит в пачке — 2,6 кв.м.
• Все остальные виды кровли, содержат в пачке – 3 кв.м.

Если вы собрались покупать черепицу Шинглас то следует предусмотреть отходы материала, а они составляют 8-12 %, от всей площади.

Выпускается однослойной, двухслойной, трехслойной. А так же классифицируется по форме нарезки Драконий зуб, Аккорд, Брикс и другие.

Вспомогательные материалы для монтажа мягкой кровли

При монтаже любой мягкой кровли используют вспомогательные средства, такие как:

1. Подкладочный материал. В основном применяют 3 основных вида подкладочного слоя.

• ANDEREP PROF – изготавливают из полиэфира. Самый легкий и прочный материал подходит под любой вид кровли. Вес 0.4 кг. на 1 кв. м.

• ANDEREP ULTRA – прочная полиэфирная основа, которая покрыта мелкозернистой посыпкой. Материал самоклеющийся, используют для гидроизоляции под мягкую кровлю или финишное плиточное покрытие.

• ANDEREP GL – принцип устройства и строения как у мягкой черепицы, крепится так же механически, и не требует использования мастик для герметизации швов. Применяют преимущественно под мягкую черепицу.

1. Кровельные гвозди. Это стальной крепеж, покрытый сверху нержавеющей сталью, диаметр шляпки гвоздя не меньше 9 мм. А так же диаметр стержня не меньше 3 мм. Расход крепежа на 1 кв. м. составляет 80 гр.

1. Ендовый ковер. Основу составляет полиэстер, покрытый базальтовыми гранулами. Имеет вид рулона, используют в качестве гидроизоляционного материала в области ендов.

1. Мастика №23. Или еще ее называют Фиксер. Состоит из битума, полимера и вспомогательных компонентов. Применяют для промазывания швов, приклеивания подкладочного материала к разным видам поверхностей. Расход зависит от вида работ. Проклейка, нахлестав и торцевые части расход – 100 гр. на 1 погонный метр. Для ендового ковра потребуется 400 гр. на 1 кв. м. Герметизация примыканий потребует около 700 гр. на 1 п.м. Здесь следует отметить, мастику не стоит разводить, она готова к использованию. Так же чтобы слой не превышал больше 1 мм. Если эти нюансы не учесть, возможны появления мест протекания.
2. Фурнитура и молдинги. К ним относят планки примыкания, свесы фронтонные, карнизные, снегозадержатели и многое другое. Все эти компоненты выполнены из металла и покрыты специальным покрытием.

А теперь мы вам расскажем, почему мы остановились именно на черепице Шинглас.

Потому что как черепица, так и все вспомогательные материалы и комплектующие изготавливаются одним производителем Техно николь и их можно купить в одном месте. Что очень удобно и экономит много времени.

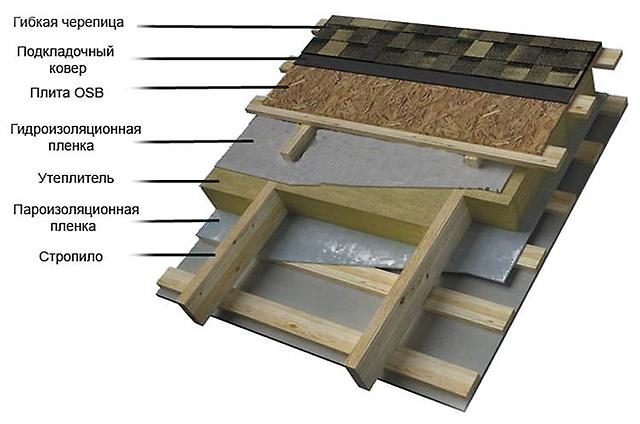

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

• по стропилам набивается гидроизоляция;
• на нее — бруски толщиной не менее 30 мм;
• сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или мансарда от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Гидроизоляционная мембрана настилается поверх стропильных ног

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны  (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей будет холодный чердак, желательно использование двухслойной гидроизоляционной мембраны. По прочности она намного лучше однослойных, а по цене лишь немного дороже.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из обрезной доски толщиной 30 мм

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают  еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

• ОСП 3;
• влагостойкую фанеру;
• шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Чаще всего настил под мягкую черепицу делают из ОСП

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Толщина обрешетки и настила

Разжелобок, который устанавливают за широкой кирпичной трубой

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Устройство кровли из наплавляемых материалов описано тут.

Монтаж подкладочного ковра

Он выполняет несколько функций:

• выравнивает сплошное основание;
• обеспечивает дополнительную гидроизоляцию;
• продлевает срок службы гибкой черепицы.

Подкладочный ковер под мягкую кровлю стелят по всей поверхности крыши без зазоров. Первый рулон раскатывают снизу по всей длине карниза, параллельно ему. Следующие полотна укладывают снизу вверх с нахлестом в 10-15 см.

Крепится ковер к основанию при помощи кровельных гвоздей. В верхний край полотна они забиваются через каждые 40 см, в нижний – через 10.

Под ендову укладывается двойной слой подкладочного ковра, поверх которого располагают ендовый ковер.

Подготовка основания

В первую очередь следует подумать об устройстве подкровельной вентиляции. Создание воздушной прослойки между основанием кровли и стропильной системой необходимо для препятствования скоплению лишней влаги, которая может привести к образованию плесени и последующему гниению покрытия. Правильная вентиляция обеспечивается следующими элементами:

• отверстия у карниза кровли для притока воздуха;
• воздушная прослойка между теплоизоляцией и кровельным покрытием;
• отверстия в верхней части кровли (у конька) для оттока воздуха.

Формы нарезки черепицы “Shinglas”. Разные формы позволяют экспериментировать со стилистическим оформлением крыши.

Чтобы обеспечить хорошую тягу воздуха при проветривании, нижние отверстия следует размещать равномерно вдоль карниза, а верхние делать больше нижних на 10-15%. Вентиляционный канал между кровельным покрытием и теплоизоляцией должен быть не меньше 50 мм, а если угол наклона крыши меньше 20%, то ширина воздушной прослойки должна быть 60-80 мм. При следовании такому способу вентиляции основание кровли будет оставаться сухим долгое время, следовательно, и сама крыша прослужит дольше.

В качестве материала для основания под мягкую черепицу Шинглас чаще всего используется фанера ФСФ, плиты ДСП, OSB, обрезная доска с показателем относительной влажности не более 20%. Наиболее популярным в данное время материалом для обрешетки является плита OSB европейского стандарта, которая имеет влагостойкую шлифовку с двух сторон. Монтаж таких плит следует производить с разбежкой швов и зазором в 3 мм, так как нужно учитывать возможное тепловое расширение материала. Если в качестве обрешетки используются обрезные доски, то максимальный зазор между ними должен быть не больше 5 мм. Для увеличения срока службы все деревянные элементы, включая стропила, следует обработать антисептиками и антипиренами.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

• СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
• коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
• ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
• подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
• Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
• Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
• Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

схема установки конькового аэратора

• Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
• Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
• Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
• Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
• Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
• Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Выводы и полезное видео по теме

В видео показано, как самостоятельно сделать вентилируемый конек на кровле из гибкой черепицы:

Видео установки конька с уплотнителем на металлочерепицу:

Монтаж конькового аэратора с дефлектором:

Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:

Видео о причинах конденсата на чердаке и необходимости вентиляции:

Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.

Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.

Пишите комментарии, пожалуйста, в находящейся ниже блок форме. Расскажите о том, как вентилируется ваша крыша через конек. Не исключено, что ваши рекомендации и предоставленная вами информация очень пригодятся посетителям сайта.

Технология укладки мягкой кровли

Мягкую кровлю Технониколь укладывают на сухое, ровное основание. Уровень влажности поверхности проверяют влагомером. При отсутствии такого прибора поверхность накрывают полиэтиленовой пленкой, и проверяют через 4 часа наличие влаги на пленке. Если пленка сухая, можно приступать к кровельным работам.

Праймер битумный

Битумный праймер для грунтовки основания можно приобрести готовый, вместе с материалом, или сделать самим, используя битум и бензин в соотношении 1:3.

Грунтовка наносится на тщательно очищенное основание.

Для плоской кровли необходимо формирование уклона в сторону водостока не менее полутора процентов. Сделать это можно с помощью плит утепления, которым задают необходимый уклон в процессе изготовления. Такие плиты выпускают производители наплавляемых рулонных материалов.

При укладке таких плит нужно просто соблюдать направление.

Можно сформировать уклон по направляющим при заливке стяжки.

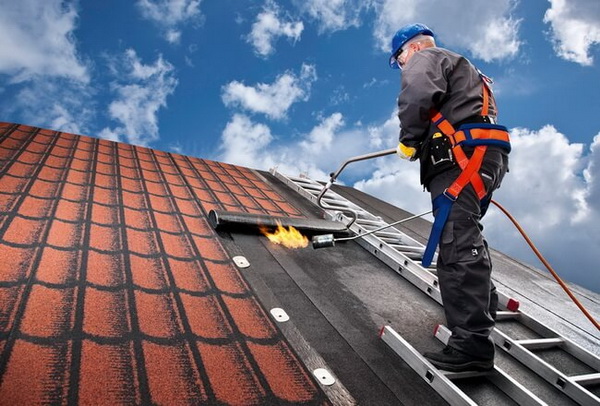

Технология укладки мягкой кровли

На плоских крышах материал укладывают по длине крыши. Начинают монтаж в самом низком месте.

После раскатки рулона, примерки и обрезки лишнего материала его опять скатывают от края к центру, используя железную трубу.

Укладку следующего листа производят с нахлестом. Боковой нахлест должен составлять 8–10 см, торцевой — 15 см.

Следующие слои мягкой кровли укладывают в том же направлении со смещением продольных швов не менее чем на 30 см.

Для уменьшения волнистости листов материала рулоны ставят «торчком» перед монтажом. После этого они ложатся ровнее.

Видео по теме: Устройство плоских кровель из наплавляемых материалов

Публикации по теме Инструкция пошаговой сборки односкатной крыши своими руками Технология создания ломаной крыши своими руками Технология и устройство кровли из металлочерепицы

Коньковый аэратор для мягкой кровли технониколь — Кровля и крыша

Без вентиляции в подкровельном пространстве и в кровельном пироге застаивается воздух, происходит накопление влаги и образуется конденсат. Попадая на холодную поверхность, конденсат превращается в «росу» и разрушает кровлю изнутри. Что происходит в результате? Значительно ухудшаются эксплуатационные характеристики здания в целом.

• Отслаивается мягкая кровля;
• Уплотняется теплоизоляция, что приводит к значительным теплопотерям;
• Усиливается распространение плесени и бактерии – деревянные части дома начинают гнить.

Как работает подкровельная вентиляция ТЕХНОНИКОЛЬ?

• Холодный воздух поступает снизу через «продухи», выходит сверху;
• Выход влажного воздуха наружу осуществляется через аэраторы;
• Максимальная эффективность работы вентиляции обеспечивается при движении воздуха по всему подкровельному пространству;
• Эффективность воздухообмена обеспечивается разницей в высоте между вытяжным отверстием и отверстием, предназначенным для притока воздуха.

Коньковый аэратор ТЕХНОНИКОЛЬ (сплошной)

Расход: 1 аэратор прибл. на 25 м 2;

Размер: 0,61 х 0,29 м.

Устанавливается на коньковые кровли, надежный пенополиуретановый фильтр обеспечивает качественную защиту от воздействия дождя, снега и насекомых. На аэратор монтируется специально разработанная коньково-карнизная черепица, цвет которой гармоничен основному цветовому решению кровли. Герметичность и прочность конструкции обеспечивается точным соединением накрываемых и накрывающих окончаний. Благодаря коньковому аэратору кровля выглядит эстетично, а строение имеет безупречный вид.

Детали Конькового аэратора ТЕХНОНИКОЛЬ:

1. Специальный барьер от атмосферных осадков и насекомых.

5. Накрываемое окончание.

2. Структурные ребра.

6. Разметка для крепления черепицы.

3. Разделительная перегородка.

7. Отверстия для специальных гвоздей.

4. Взаимосоединяющиеся окончания.

8. Накрывающее окончание.

Применение

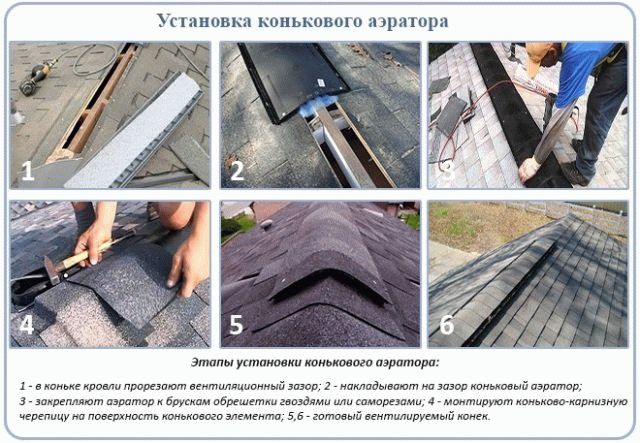

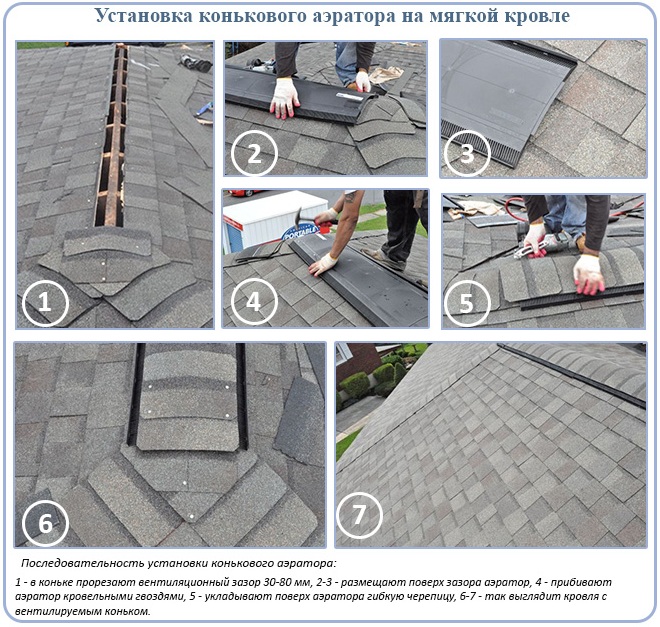

Коньковый аэратор монтируется в процессе установки гибкой черепицы. Подробные рекомендации по монтажу представлены в Инструкции по применению, которая входит в комплектацию.

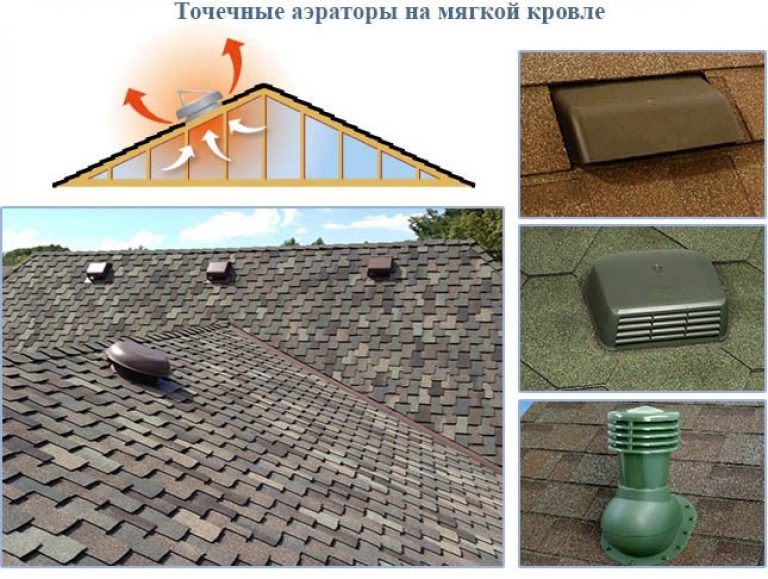

Точечные аэраторы

Используются в случаях:

• При минимальном уклоне кровли (до 12°).
• Для качественной вентиляции всего пространства под кровлей недостаточно сплошного аэратора и требуется установка дополнительных устройств.
• При некоторых особенностях строения – например, установки шатровой крыши и т.п.

• Монтаж аэратора выполняется на расстоянии 0,5–0,8 м от конька кровли, при этом на свесах обеспечивается приток воздуха;
• Один точечный аэратор обеспечивает вентиляцию 5- 10 м 2 кровли, при условии, что высота вентилируемого подкровельного пространства равна 5 см.

Аэратор PILOT скатный ТЕХНОНИКОЛЬ D=110 мм

Расход: 1 аэратор прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Детали Аэратора PILOT скатный:

1. Проходной элемент;

3. Основание, H=500 мм.

Аэратор PILOT скатный: особенности монтажа и эксплуатации

• Аэратор имеет оптимальную высоту 69 см, которая обеспечивает защиту от попадания под снеговую шапку.
• Защита от воздействия атмосферных осадков обеспечивается специальным колпаком.
• Вертикальная фиксация достигается с помощью нижнего скользящего элемента – при этом уклон крыши не имеет значения.
• Используется на кровле, покрытой гибкой черепицей, например, Шингласом.
• Аэратор устанавливается под нижний слой Шингласа в процессе монтажа гибкой черепицы и крепится к кровле с помощью проходного элемента.

В комплектацию входит Инструкция по применению, где имеются рекомендации по установке аэратора.

Аэратор КТВ скатный ТЕХНОНИКОЛЬ

Расход: 1 аэроэлемент прибл. на 5 м 2 .

Диаметр выхода 110 мм.

Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.

Детали Аэратора КТВ скатный:

Устройство кровли «Технониколь»: гибкая черепица

Устройство мягкой кровли «Технониколь», технология укладки «Технониколь» – это два вопроса, которые должны интересовать потребителя, желающего использовать данный материал для крыши своего дома. Важно перед приобретением ознакомиться со структурой черепицы. Она состоит из основы, битума, наружного слоя, самоклеящейся поверхности и защитной пленки. Плотность стеклохолста, который лежит в основе, составляет 125 г/м 2. В процессе изготовления используется битум, а снаружи укладывается базальтовая посыпка. Пленка необходима для защиты и изготавливается из силикона, а вот самоклеящийся слой – это полимерная битумная масса. Каждый домашний мастер, который планирует использовать в работе описываемый материал, должен знать, каково устройство мягкой кровли. Технология укладки «Технониколь» тоже должна быть известна мастеру, только так ему удастся осуществить работы, чтобы добиться положительного результата.

В качестве основы для черепицы выступает стеклохолст, квадратный метр которого весит 110 кг. В ходе производства он пропитывается и засыпается битумом, общая масса последнего на 1 м 2 составляет 3 кг.

Заготовка вентиляционной камеры и монтаж гибкой черепицы

Вентиляционная прослойка между основанием кровли и утеплителем должна составлять не менее 5 см. Этого достаточно для нормализации температуры и отвода влажного пара. Монтируется второй слой контрбруса параллельно стропилам.

1. Поверх контрбруса закрепляется влагостойкая

Мягкая черепица также известна как битумная черепица – современный кровельный материал, который достаточно быстро обрел свою популярность благодаря красивому внешнему виду, сравнительно невысокой стоимости и простоте монтажа . Технология монтажа достаточно проста и изучив устройство мягкой кровли и последовательность выполнения работ, можно выполнить все процессы по укладке своими руками.

Устройство кровли из мягкой черепицы осуществляется путем укладки битумных гонтов, покрытых каменной крошкой, на подготовленное основание. Технология работ, их особенности и инструкция по технике безопасности вкладывается в упаковку. Перед тем как начать монтаж мягкой черепицы, необходимо выполнить расчет потребности материала , закупить все необходимое для монтажа и проверить наличие требуемого инструмента.
