Практическое руководство по герметизации трубы на крыше

Особое внимание

Раньше все кирпичные дымоходы имели расширение у своего основания, оно защищало примыкание трубы от скапливания снега и воды, хотя имело очень громоздкий вид и создавало большое давление на кровлю. Сейчас таким способом мало кто пользуется, для труб из кирпича придуманы другие способы изоляции. Для всех далеко не секрет, что профнастил не может плотно окружить печную трубу и неважно, старая она или самая современная. Всегда остаются зазоры, в них затекает вода, попадает мусор, а это совсем не позитивный момент. Передо мной стояла конкретная цель – это герметизация. К тому же она важна не только для защиты от протечки. От качества гидроизоляции зависит и эффективная работа системы отопления. На незащищенной кирпичной трубе может появиться конденсат, который стечет в дымоход, а затем во время его испарения снизится тяга и ухудшится качество отопления дома.

Герметизация трубы на крыше из профнастила своими руками

Важным моментом является форма дымохода, которая нуждается в изоляции. Раньше все печные трубы были выложены из кирпича, однако современный их вид может кардинально отличаться от своих предшественников.

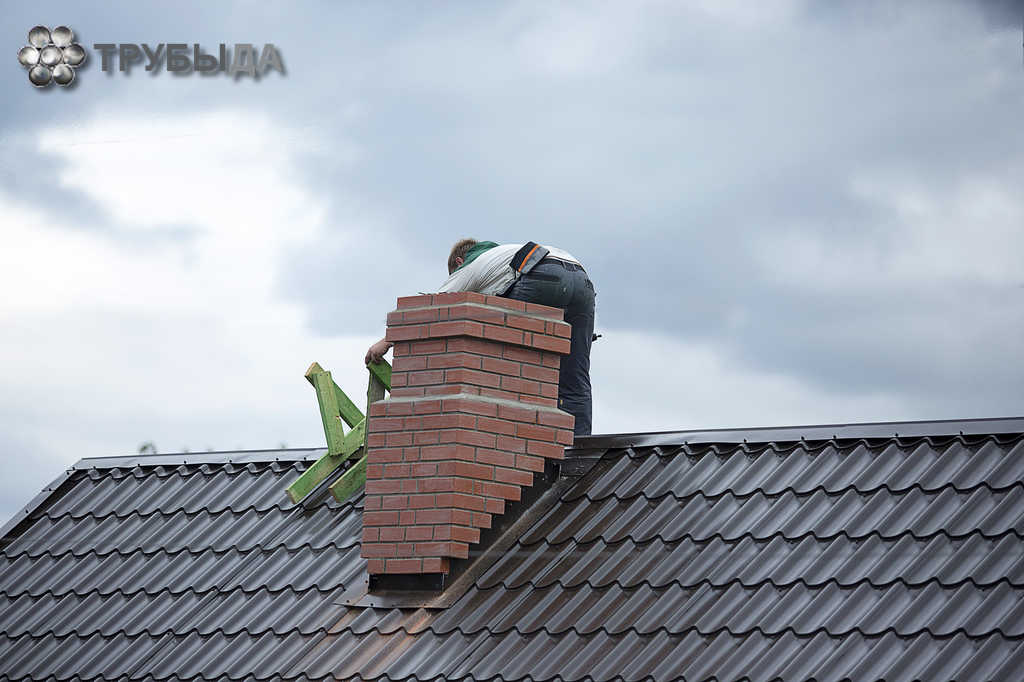

Как вывести кирпичную печную трубу через крышу

Чтобы работы были выполнены качественно, и не пришлось переделывать свои же собственные ошибки, необходимо следовать нескольким простым рекомендациям:

1. Планировка – даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
2. Местоположение трубы – существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
3. Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера.

Существуют определенные нормы, регламентирующие то каким должен быть зазор между печной трубой и кровлей. Согласно СНиП расстояние до горячих материалов от дымохода должно составлять не менее 13-25 см.

Определимся с материалами

Главным спасением для шифера служит асбестовая ткань, вымоченная в правильно приготовленном плиточном клее. Данный способ считается наиболее простым и доступным, поскольку практически не требует финансовых затрат. Стандартный плиточный клей и асбестовая ткань находятся в широком доступе, стоят недорого, что делает рассматриваемый метод приоритетным.

Для ремонта шифера отлично подходят и другие материалы:

1. Обмазочные смеси на основе полимеров и цемента. Продаются в строительных магазинах в готовом виде, для удобства расфасовываются в пластиковые ведра и банки небольшого объема. Сухие смеси расфасовываются по бумажным пакетам.
2. Герметики. Для ремонта шифера подходят эпоксидная смола, монтажная пена и силиконовый герметик, устойчивый к высоким температурам.
3. Горячая битумная мастика. Традиционный метод ремонта шифера, применяемый годами. Покрыв кровлю несколькими слоями, можно забыть о протечках на долгие годы.
4. Бутил-каучуковая лента. Очень проста в использовании, поскольку имеет клеящий слой на обратной стороне.
5. Цементно-песчаная смесь. Еще один бюджетный метод ремонта шифера. Чаще всего применяется для ремонта кровельных материалов с шероховатой поверхностью, что обусловлено повышенными требованиями к адгезии.

Битум-каучуковая самоклеящаяся уплотнительная лента

Несмотря на то, что существует множество материалов для восстановления шиферной кровли и герметизации стыка между покрытием и печной трубой, совет для всех методов один — необходимо начать с обработки. Чтобы добиться прекрасной адгезии между шифером и означенными материалами, поверхность стоит обезжирить бензином, очистить от мелкого мусора, устранить мох и всевозможную растительность и, возможно, заменить отколовшиеся фрагменты шифера, поскольку они рано или поздно вновь придут в негодность.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Заделка трубы на крыше из шифера — Кровля и крыша

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

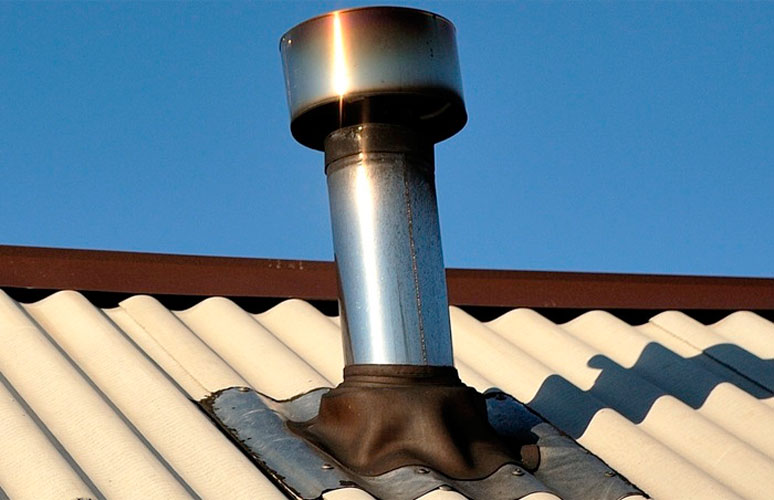

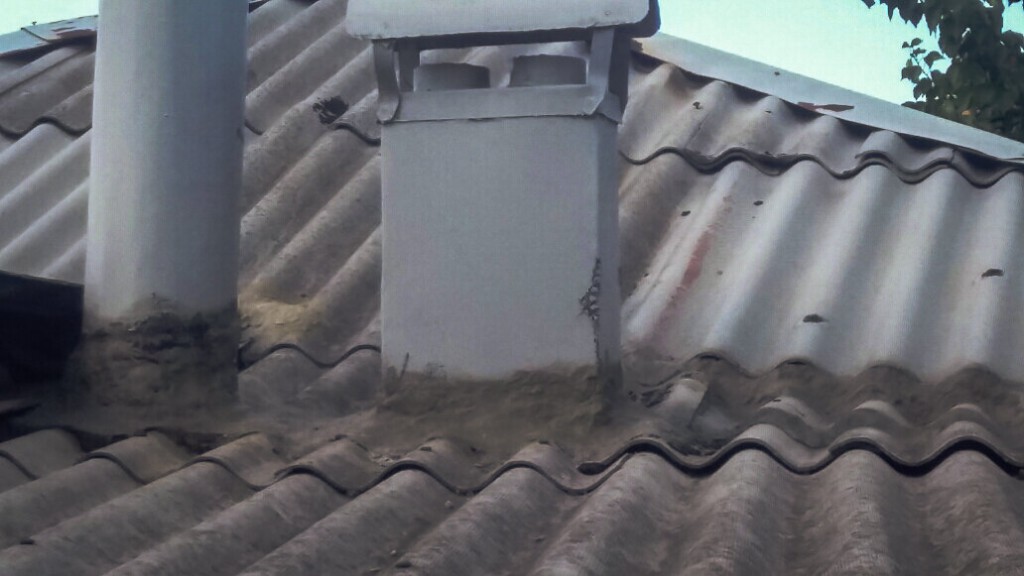

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
2. Далее на трубу одевают кольцо листового асбоцемента.
3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

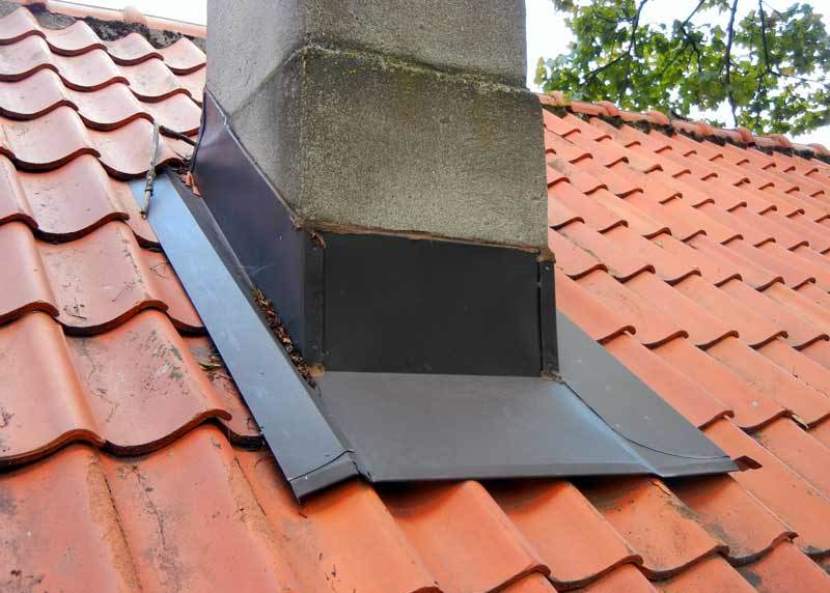

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

1. Сначала из ленты Вакафлекс выполняют разделку.
2. На следующем этапе эту разделку нужно прижать футляром для трубы.
3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами.

Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската.

Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

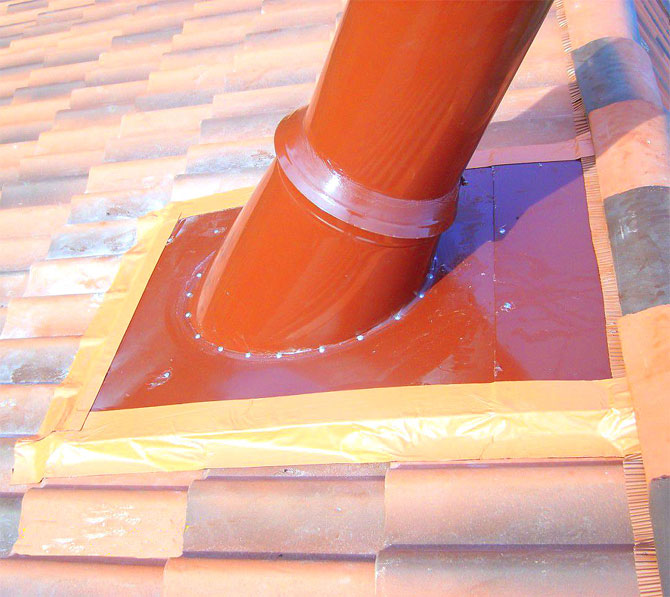

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

• В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

• Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
• Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
• Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

Как делается гидроизоляция печной трубы

Материал дымохода и кровли заметно отличается и по составу, и по назначению. Соответственно, герметичное их соединение невозможно. Но стыки между печной трубой и крышей – это гарантированная протечка и скорый ремонт дымоотводного канала, так как оказавшаяся на внешних стенках холодная вода, а то и снег, провоцирует выпадение конденсата на внутренних стенках дымохода. Создавшийся дополнительный температурный перепад ухудшает тягу и разрушает материал конструкции.

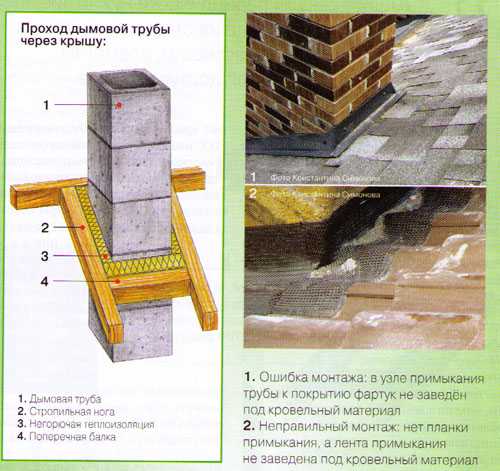

Общие принципы прохода трубы на крыше

Сечение дымохода – размер, форма, имеют значение только для геометрических размеров переходника, но не для принципиального его устройства. Идеально, если переходник формируется на этапе укладки кровли, однако вывести трубу безопасно для кровельного пирога можно и в готовом здании.

Дымоход на крыше нарушает единую тепло- и гидроизоляцию кровли. При этом само по себе сооружение нуждается и в том, и в другом не в меньшей степени. Задача переходника – теплоизолировать конструкцию, не нарушая утепления крыши.

1. Для этого вокруг дымохода собирают короб из поперечных балок, закрепленных на стропила. Обязательное условие: полости между деревянными цементами короба и внешней стенкой дымоотвода должна быть не менее 13 см.
2. Короб заполняют теплоизоляционным материалом – базальтовая или минеральная вата с высокими показателями жаростойкости – 800–1000 С.
3. Утепление остальной части крыши проводится обычным методом. Гидроизоляция осуществляется одновременно с соответствующими работами по укладке кровли.

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.

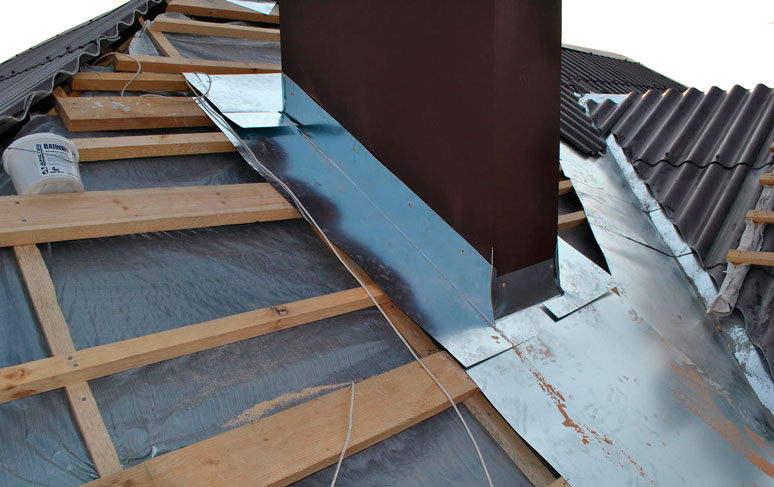

3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

На видео рассматривается гидроизоляция труб круглого сечения и прямоугольного.

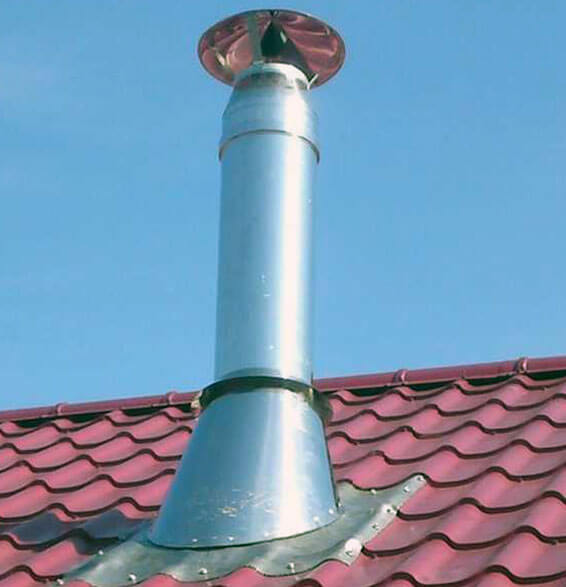

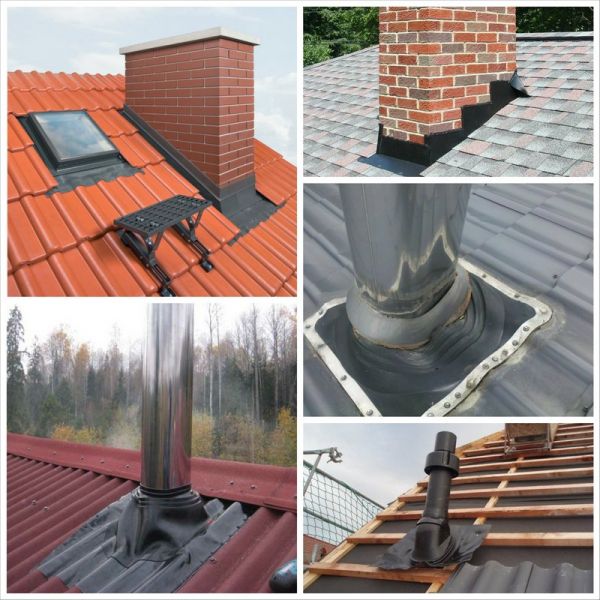

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Круглая труба на крыше с жесткой металлической кровлей

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.

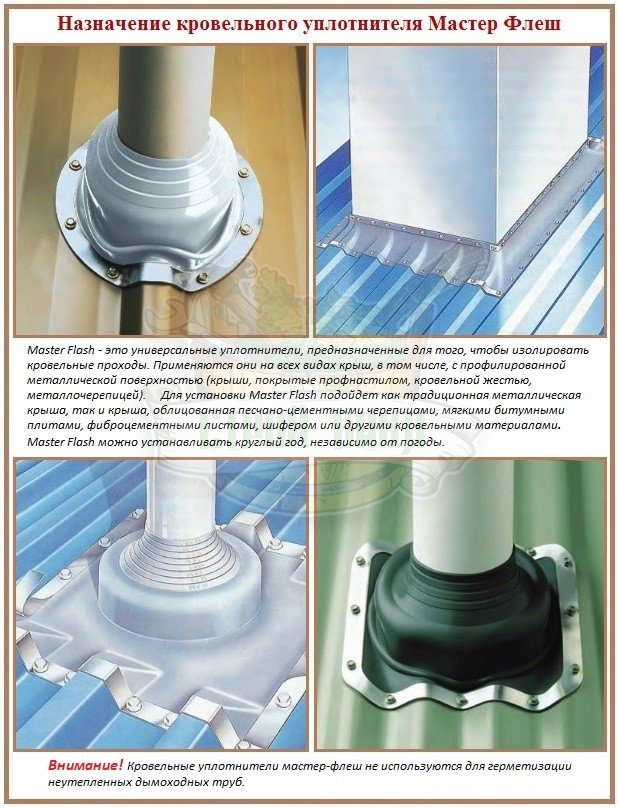

2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

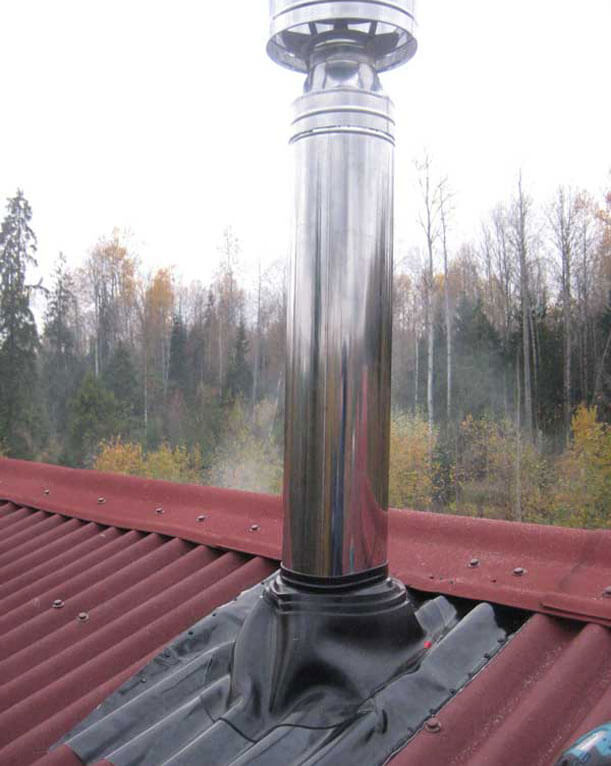

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

С круглым сечением

Для однослойных и сэндвич-труб разработаны заводские проходы соответствующего диаметра из термостойких материалов — резины либо композитов на основе алюминия. Особенность этих элементов в том, что за счет гибкости они повторяют сложную геометрию волн металлочерепицы, обеспечивая тем самым надежную гидроизоляцию.

Фиксируются к кровельной поверхности с помощью крепежа на герметик. Обязательное требование при организации прохода трубы через крышу из металлочерепицы — создать пожаробезопасные условия эксплуатации. Для этого труба должна быть заключена в отдельном коробе, заполненном термоизоляционными материалами, которые предотвращают возгорание паро- , шумо- , гидроизоляции, деревянных элементов стропильной системы.

Квадратной или прямоугольной конфигурации

Район, в котором труба квадратного либо прямоугольного сечения проходит сквозь так называемый кровельный пирог, имеет большие тепловые потери. Здесь же может появиться конденсат в утеплителе. Чтобы избежать этого, труба должна иметь собственную сплошную стропильную систему. Под листы металлочерепицы укладывают отбортовку и внутренний пристенный профиль. Снаружи дымоход по периметру отделывают фартуком.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Герметизация крыши вокруг дымохода

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

• влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
• элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
• утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
• просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

• Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
• Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

• Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
• Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
• Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
• Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Герметизация зазоров на черепичной крыше

Это самый простой способ заделывания зазоров между трубой и кровлей с шиферным или черепичным покрытием, который можно произвести самостоятельно. Для герметизации потребуются влагостойкая строительная смесь на основе цемента, тара для замешивания раствора, металлические уголки, декоративный воротник и вода.

Последовательность выполнения работ:

1. Шов между внешней стенкой дымохода и кровельным покрытием обкладывается металлическими уголками. Если труба имеет округлую форму, то для этой цели используют самоклеящийся уплотнитель из резины.
2. Оцинкованный декоративный воротник надевается через верх трубы и фиксируется саморезами.
3. Через зазор между дымоходом и воротником заливается водонепроницаемый раствор и оставляется на сутки для застывания.
4. После того как раствор окончательно затвердеет из листовой стали готовят наклонную поверхность для стека жидкости. Для этого в листе вырезают отверстие, соответствующее диаметру декоративного воротника, надевают через трубу и закрепляют саморезами у ее основания.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.

Задачи герметизации дымоходной трубы:

1. Увеличение безопасности печного оборудования. Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
2. Повышение энергоэффективности. Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
3. Защита трубы от конденсата. Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Технология выполнения гидроизоляции круглой трубы

Процесс гидроизоляции трубы круглого сечения

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

Правильно смонтированный дымоход – это залог эффективной работы всей отопительной системы в частном доме. Вне зависимости от того, устройство какого котла предполагается -твердотопливного или газового, дымоход должен соответствовать всем нормативным показателям. Перед проектировкой собственной котельной следует разобраться в том, какие существуют виды дымовых труб и какие правила касаются их монтажа.

Трубы для дымохода производятся из разных материалов и выбираются в зависимости от типа печи или котла

Как защитить крышу от протечек в месте вывода трубы

Примыкание металлочерепицы к внутреннему фартуку дымохода

Итак, труба выведена на кровлю. Как сделать так, чтобы кровельный материал герметично примыкал к ее поверхности или, иными словами, как сделать проход дымохода через металлочерепицу?

Для этих целей используется кровельная конструкция, которая называется внутренний фартук. Для его устройства потребуются внутренние планки примыкания – уголки из металла.

Как правило, планки примыкания приобретаются вместе с остальными комплектующими к кровле, поэтому они имеют ту же окраску, что и все кровельное покрытие.

Для устройства внутреннего фартука потребуются следующие инструменты:

• Болгарка с диском толщиной2 мм;
• Маркер;
• Длинная металлическая линейка;
• Молоток и плоскогубцы.

Организуем примыкание металлочерепицы к трубе, выполнив следующие этапы работы:

• Планка примыкания прикладывается к поверхности трубы и на кирпиче намечают линию ее прилегания  (точно так же выполняется и выход вентиляции для металлочерепицы ).
• При помощи линейки линия переносится на три оставшиеся стороны трубы
• Используя болгарку, делают штробу шириной2 ммпо отмеченной линии.

• По завершению работы с болгаркой, рабочие поверхности нужно тщательно очистить от образовавшейся пыли. Желательно промыть поверхности водой и дать ей высохнуть.
• Штроба заполняется бесцветным силиконовым герметиком, затем в нее вводится край планки примыкания. Планка закрепляется саморезами.

• По тому же принципу закрепляются части внутреннего фартука по всем остальным сторонам трубы.
• В том случае, если возникнет необходимость стыковать планки, нужно делать нахлест шириной150 мм.
• Далее под нижнюю кромку внутреннего фартука заводится лист металла, который кровельщики называют галстуком. Цель установки этого элемента – обеспечить отвод воды по направлению к водостоку или ближайшей ендове. По краям галстука стоит сделать небольшие бортики, воспользовавшись плоскогубцами и молотком.
• Поверх готовых фартука и галстука осуществляют монтаж металлочерепицы вокруг трубы.
• Следующий этап работы – установка наружного фартука.

• После завершения установки кровельного покрытия вокруг трубы приступают к установке наружного фартука, который выполняет не столько защитную, сколько декоративную функцию.
• Монтаж наружного фартука проводится аналогично монтажу внутреннего, только наружные планки примыкания просто крепятся к трубе, без штробления ее стенок.

Схема по монтажу металлочерепицы вокруг трубы дымохода

Описанный выше способ, которым организованно примыкание к трубе металлочерепицы, прекрасно подходит для кирпичных труб прямоугольного сечения. А как быть, если труба круглая и выполнена из металла?

Сегодня эту проблему решить просто: производители материалов для оборудования кровли предлагают готовые решения – кровельный проход для дымохода. Такой проход представляет собой основание из плоского листа стали и герметично соединенный с ним колпак. Внутри этого колпака и будет проходить труба дымохода.

Покупной или изготовленный из планок примыкания фартук необходимо надежно закрепить на конструкциях крыши. Однако опытные мастера не рекомендуют делать крепление фартука с дымоходом жестким.

Дело в том, что из-за усадки крыши или вследствие температурного расширения и сжатия самой трубы, созданная конструкция может получить повреждения.

Чтобы избежать этого, мастера советуют на место стыка трубы с фартуком надевать, так называемую юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Эта конструкция является герметичной, но не жесткой, поэтому она не подвергнется разрушению при изменении линейных размеров отдельных элементов конструкции.

Требования к гидроизоляции

Некоторое время назад мастера для изоляции узла вывода печной трубы использовали подручные средства, оставшиеся от кровельных работ. В настоящее время строительные магазины располагают огромным ассортиментом материалов, устройство и приспособлений, с помощью которых гидроизоляция печной трубы легко производится своими руками. К ним предъявляются следующие требования:

• Устойчивость к воздействию влаги. Так как дымоход находится на крыше, на него постоянно воздействует атмосферная влага. Чтобы она не вывела из стоя изоляцию, материал, из которого она изготавливается, должен обладать высокими влагостойкими и антикоррозионными качествами.
• Устойчивость к перепадам температуры. Дымоход печи может нагреваться до температуры 500-600 градусов, поэтому гидроизоляционные материалы должны обладать низкой теплопроводностью и толерантностью к ультрафиолету.
• Износостойкость. Так как основная масса кровельных материалов обладает сроком службы, составляющим 15-20 лет, то материалы и доборные элементы также должны служить долго, чтобы не производить замену каждые 2-3 года.
• Совместимость с кровельным материалом. Для заделки стыков между дымоходом на крыше из металлочерепицы, профнастила и фальцевой кровли используют оцинкованные доборные элементы, для керамической черепицы – керамические, для мягкой черепицы – гибкие, битумные.

Важно! Гидроизоляция трубы дымохода никогда не выполняется с помощью бытового герметика на силиконовой основе, нефтяного битума или цемента. Все материалы подбирают с учетом температуры внешних стенок трубы на выходе и разновидности кровельного материалы.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:
