Плитный фундамент: общее опипсание

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

• мелкопесчаных, пылеватых, супесях;
• глинистых, суглинках;
• водонасыщенных;
• насыпных;
• слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

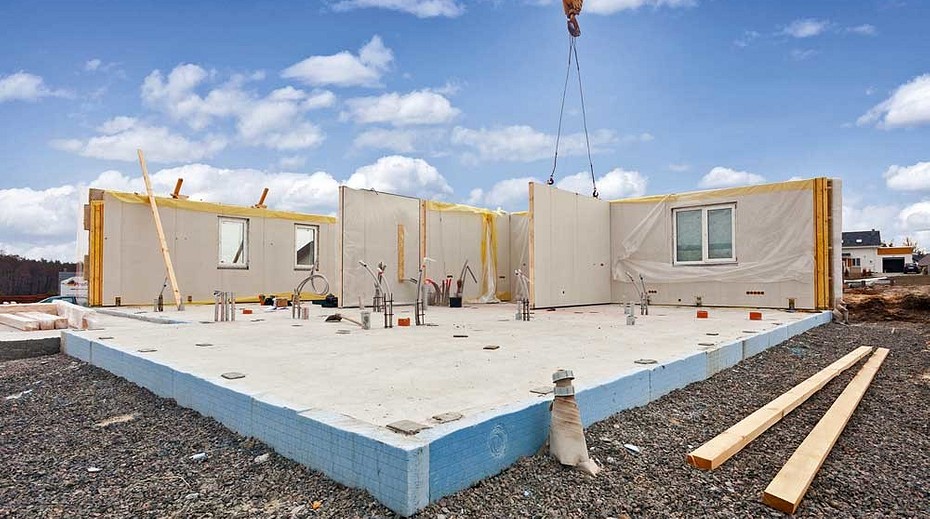

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Плюсы и минусы фундамента монолитная плита

Преимущества:

1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

• повышает устойчивость к изгибающим деформациям;
• позволяет равномерно распределить вес от надземной части сооружения;
• благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

1. Большой расход материала.
2. Значительные трудозатраты.
3. Высокая стоимость конструкции.
4. Для их устройства обязательно потребуется строительная техника.

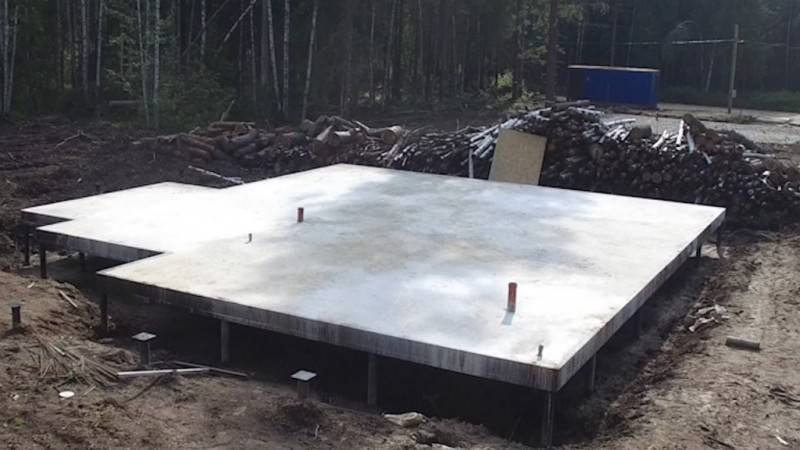

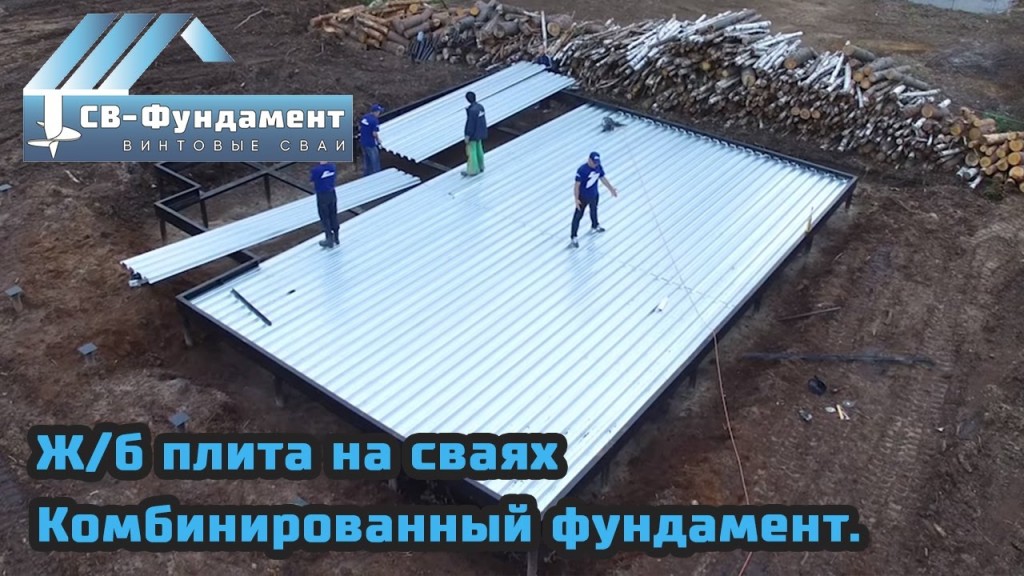

Свайно-винтовой фундамент с ростверком из монолитной плиты

/ Советы покупателю / Свайно-винтовой фундамент с ростверком из монолитной плиты

нашей работы по монтажу комбинированного фундамента – ж/б плиты на винтовых сваях:

По устройству фундамент с ростверком из монолитной плиты подобен плитному фундаменту, который выбирают для строительства на слабых грунтах. Такой фундамент не разрушается от неравномерной осадки грунта благодаря своей жесткости.

Часто в местностях, где грунтовые воды расположены высоко или бывают наводнения, на слабых грунтах, грунтах подверженных морозному пучению часто используется именно свайно-винтовой фундамент, который позволяет в сложных условиях участка надежно, быстро и, сохранив бюджет, построить прочный фундамент. Нижние концы свай заглубляются в землю ниже глубины промерзания, верхние связываются в прочную конструкцию, которая и позволяет распределить вес здания.

Одним из видов материалов для обвязки свайно-винтового фундамента используется железобетон – идеальное решение для любого типа зданий. Такое основание способно выдерживать большие нагрузки.

Как сделать дом на свайном фундаменте с ж/б плитой, узнать цены по СПб, заказать проект под ключ – все вопросы можно решить в нашей компании СВ-фундамент. Для этого достаточно позвонить по телефону или заказать обратный звонок.

Этапы возведения свайного фундамента с монолитным ростверком

1. Первый этап – нанесение разметки будущего свайного фундамента с ростверком.

2. Затем следует стандартная процедура вкручивания свай необходимого диаметра и длины, обрезка свай и их бетонирование (заполнение цементно-песчаным раствором).

3. На сваи кладется швеллер, для создания ровной площадки для железобетонной плиты. Далее швеллер приваривается в местах соединения со сваями и в местах стыка. Швы чистятся и покрываются краской.

4. После того, как проверили все размеры дома на соответствие, можно приступать к опалубке монолитного железобетонного ростверка.

5. В качестве опалубки будет выступать швеллер, который кладется на ребро на обвязку винтовых свай. Углы швеллера запиливаются и привариваются. С внутренней стороны угол приварен к швеллеру, далее через полметра шов 5-7 мм, затем снова полметра и шов 5-7 см. и так далее. С внешней стороны приваривание происходит по такому же принципу, только в шахматном порядке. Чтобы швеллер не гулял, устанавливаются косынки (ребра жесткости).

6. Сверху на швеллер кладутся профильные листы внахлест, далее – арматура.

7. Арматура выполняется в три яруса.

8. Первый ярус кладется на пластиковые фиксаторы, высотой 3 мм, параллельно волнам. Второй ярус укладывается перпендикулярно первому, третий – поперек второму. Все ярусы связываются специальной проволокой. Таким образом, получаются ячейки;

9. Зная, где будут коммуникации, на этом этапе подготавливаются вводы (специальные отверстия в профильном листе) и гильзы.

10. Чтобы бетон не убежал через щели между опалубкой и профильным листом, эти щели заполняются монтажной пеной.

11. На последнем этапе заливается бетон. С помощью глубинного вибратора параллельно удаляется воздух из бетона, и заполняются все пустоты. После чего площадка выравнивается.

После того, как бетон застынет – бетонная плита на свайном фундаменте будет готова.

Что важно знать при устройстве монолитного железобетонного ростверка

1. Для доставки бетона вам понадобится автобетонный нанос, который заказывается в сторонней компании. Для этой машины необходимо подготовить площадку, размер площадки будет зависеть от задач, которые стоят перед строителями, а также длины стрелы автобетонного насоса.

2. При заказе машины с бетоном оператору сообщается интервал, с которым должны прибывать машины на объект. В данном случае интервал не нужен, так как бетон не должен высыхать, а бетонная масса должна быть однородной.

3. Если на объект привезли бетона больше, чем требовалось, понадобится место, куда бетон нужно будет слить. Такое место необходимо подготовить на объекте заранее.

4. Любую технику, производящую перевозку бетона, необходимо промыть после завершения работ. На участке понадобится 100-200 л воды и место, где данную процедуру можно проделать, к этому нужно быть готовыми.

На свайно-винтовом фундаменте с монолитной плитой можно строить не только легкие каркасные дома и дома из бруса, но и дома средней тяжести – пенобетон, газобетон и другие блочные материалы.

Но к проектированию нужно подойти более основательно. Понадобится рассчитать изменения толщины материалов и их количество, возможно, понадобится увеличивать сечение и рядность арматуры.

Поэтому важно подобрать грамотного подрядчика, который выполнит все работы с точностью.

Проектировщики компании СВ-фундамент смогут качественно подготовить проект фундаментальной плиты на винтовых сваях под ваш дом, а монтажная бригада произведет все необходимые работы на вашем участке.

Вы всегда можете получить квалифицированную консультацию по всем вариантам свайно-винтового фундамента.

Возврат к списку

Типы и особенности плитного фундамента

Самый распространенный вид плитного фундамента, как и самый простой – это монолитный. Он представляет собой сплошную железобетонную плиту 20 – 25 см. на песчано-гравийной подушке, располагаемую под всем строением. Для придания необходимой жесткости плита может заливаться с созданием ребер жесткости, располагаемых в перекрестных направлениях. Ребра жесткости могут располагаться как с нижней, так и с верхней стороны плиты. В зависимости от целей конструкции железобетонный монолит может быть не только сплошным, но и решетчатым. Так же плитный фундамент может быть сборным. В таком случае конструкция собирается из плит, с обязательной бетонной стяжкой для выравнивания поверхности. Плитный фундамент сборного типа может также собираться из железобетонных балок, путем перекрестного наложения элементов, с обязательной заделкой стыков.

Для обеспечения большей жесткости плиты, в отдельных случаях, а так же для возведения многоэтажных зданий применяют комбинированные типы фундаментов. В коттеджном строительстве, больше распространен комбинированный ленточно-плитный фундамент, который является особенно жесткой и надежной конструкцией, объединяя в себе лучшее от двух наиболее популярных типов оснований. Комбинированный свайно-плитный фундамент, для коттеджей – это, в большинстве случаев, непозволительная роскошь, исходя из перерасхода стройматериалов. Как правило, свайно-плитная комбинация, значительно увеличивающая жесткость плитного фундамента, используется при строительстве многоэтажных домов.

Плавающий плитный фундамент – это монолитная сплошная армированная плита, залитая по всему периметру здания на песчано-гавийной подушке и лежащая либо практически на поверхности, либо с незначительным заглублением в грунт. «Плавающая» конструкция применима для пушистых, насыпных и пучинистых грунтов, поскольку она способна подниматься и опускаться вместе с движущимся основанием. Такой вариант фундамента, как правило применяется при возведении небольших строений, например, бань или хозяйственных построек.

Расчет фундамента на сваях

Сложный расчет крупного свайного основания базируется на изучении геологических характеристик грунта и экспертной оценке жесткости конструкции ростверка. Кроме того, в таком случае необходимы и точные данные о пределе прочности всех конструкционных материалов, участвующих в строительстве фундамента.

Небольшие основания на десяток-другой свай рассчитывают по упрощенной форме предполагающей вычисление площади подошвы сваи и количества опорных элементов в фундаменте. Причем эти величины увязывают с несущей способностью грунта, которая выбирается по таблице и общей массой всего строения.

То есть, если масса дома равняется 25 тоннам, а несущая способность грунта не превышает 5 кг/см2, то общая площадь подошвы фундамента равняется 5000 см2 (25000кг:5кг/см2). И такой фундамент должен стоять на  10 опорах с площадью подошвы в 500 см2, что соответствует кругу с диаметром в 24 сантиметра.

Еще один параметр – глубина залегания опоры – определяется исходя из уровня промерзания грунта. То есть, свая должна погрузиться, как минимум, на 40-50 сантиметров ниже этой отметки. В итоге, глубина погружения большинства свай под малоэтажное строение не превышает 3-4 метров.

Разумеется, в сложных проектах фигурируют совершенно иные величины. Например, та же глубина погружения свай может равняться 30-35 метрам. Но такие данные получают только на основе геологических изысканий, в процессе которых нащупывается горизонт с максимальной несущей способностью грунта.

Плитный фундамент своими руками

Возведение фундамента типа «плита» своими руками – вполне реальная вещь. Однако мы можем предложить только относительно общую схему строительства, так как каждый отдельный случай индивидуален и будет отличаться своими нюансами.

Разметка

Любой плиточный фундамент начинается с того, что на очищенной от мусора территории производится разметка в соответствии с параметрами будущего сооружения.

С помощью деревянных обносков по контуру натягиваются шнуры. Они максимально точно обозначают форму и размеры дома.

Обеспечение прямых углов — важная составляющая разметки. Прямизна каждого угла проверяется при помощи «египетского треугольника» или геодезического теодолита.

Затем размечается котлован. Имейте в виду, что по технологии монолитная плита выходит за границу каждой из стен на расстояние, равное ее расчетной толщине. Котлован под такие монолитные железобетонные фундаменты делают еще более широким. В отдельных случаях отступают по 1м, для того чтобы в дальнейшем смонтировать кольцевой дренаж и утеплить отмостку.

Земляные работы

Самым верным решением при строительстве монолитных фундаментов будет привлечение для этого этапа экскаватора, так как вырыть яму вручную будет достаточно тяжело.

При расчете глубины берут в учет толщину подушки из гравия и песка, слоя бетонной подготовки, толщину утеплительных материалов и непосредственно плиты. Плодородный слой почвы в любом случае лучше снять полностью, так как органическая жизнь в нем может в дальнейшем оказать негативное влияние на конструкцию.

После рытья грунтом экскаватором все поверхности котлована выравниваются вручную. Вы должны получить ровную горизонталь на полу и ровную вертикаль на каждой из стен. Используйте такие инструменты, как лазерный нивелир или водяной уровень.

После окончания работ по выравниванию в котлован переносится вся разметка монолитной фундаментной плиты.

Проведение коммуникаций

Если коммуникации будут проходить под фундаментом, то их монтаж необходимо провести до заливки бетонной плиты – как раз на этом этапе.

Вы можете расположить их, непосредственно углубив в грунт, или утопить в гравийно-песчаной засыпке. Каждый патрубок выводится наверх и закрывается заглушкой.

Геотекстиль

Это важный момент строительства плитного фундамента, хотя нередко им пытаются пренебречь в целях экономии. Суть процедуры состоит в том, что днище котлована полностью выстилается специальным материалом – геотекстилем.

Этот слой разделяет песчаную подушку и грунт. И благодаря такому разделению песок не заиливается и не вымывается во время паводка или затяжного дождя. Куски геотекстиля выкладывают с нахлестом в 30-50см.

Песчаная подушка

Перед заливкой плиты под фундамент по дну котлована распределяется равномерный слой песка, составляющий 10-12см. Его трамбуют виброплитой, периодически увлажняя. Затем укладывается еще один аналогичный слой.

Важно! В песке не должны присутствовать примеси. Частицы глины или другой субстанции не допустимы.

На подушку из песка укладывается подушка из щебенки или гравия. Примерная толщина – 10-15см.

Опалубка

Опалубка для устройства монолитной плиты фундамента может сооружаться из разных материалов. Обычно она делается из досок или фибролиста. Конструкция должна строго соответствовать параметрам будущей плита для дома.

Гидроизоляция

Плиточные монолитные фундаменты предполагают обязательную гидроизоляцию. В качестве нее вы можете использовать полимерно-битумное покрытие или полимерную мембрану. Нахлест мембран должен составлять не меньше 30см. все стыки проклеивают, используя битумную мастику.

Однако надо иметь в виду, что при заливке монолитной плиты фундамента щебень нижнего слоя может повредить гидроизоляционное покрытие. В связи с этим рекомендуем уложить на гравий бетонную подготовку. Толщина такой стяжки составляет около 6см. На нее и кладется гидроизоляционный материал.

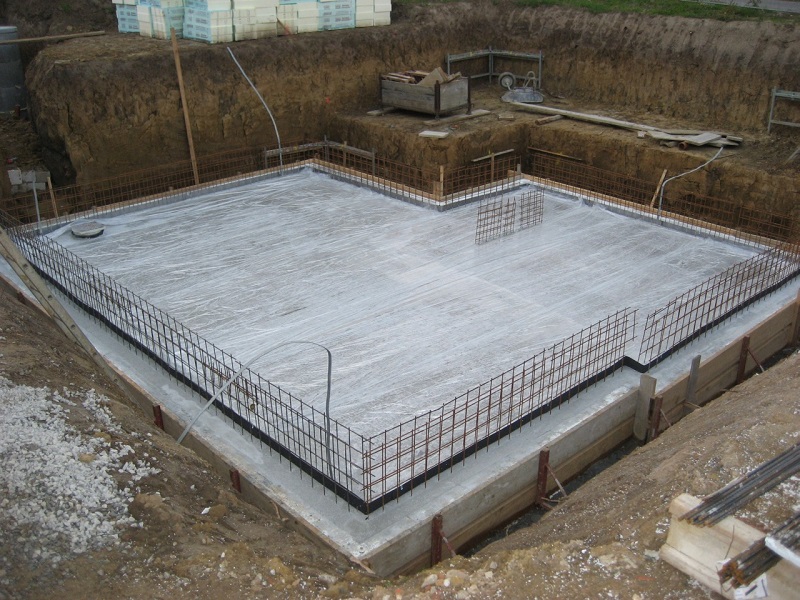

Армирование

Заметим, что перед эти этапом плиты фундамента могут дополнительно утепляться. Это не обязательное мероприятие, но такой слой поможет сохранять тепло в помещении. Много хороших отзывов о таком утеплителе, как CARBON Технониколь. Однако вы можете использовать и другой материал.

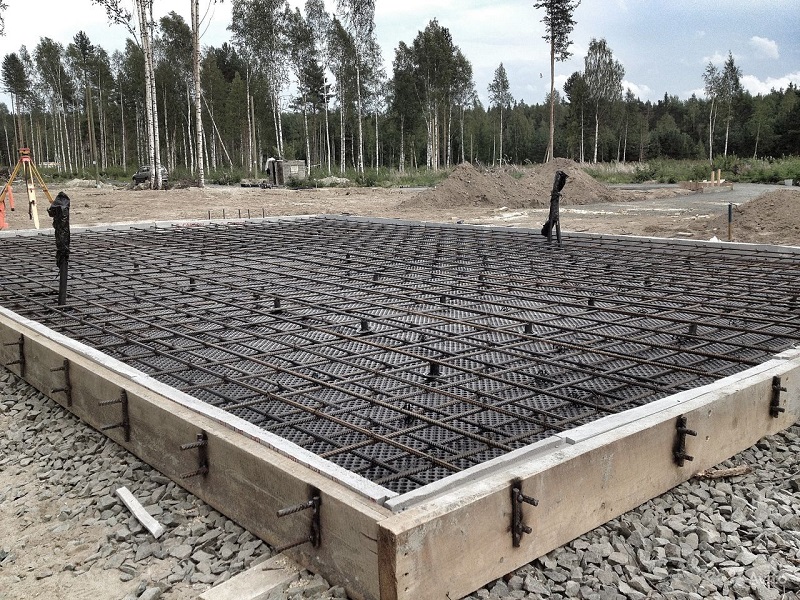

Монтаж арматуры монолитной плиты под дом начинается с нижнего слоя. Решетка должна возвышаться над утеплителем на 5см. Такой эффект достигается благодаря специализированным полимерным подставкам. Перпендикулярные элементы крепятся к горизонтальным при помощи проволоки из стали.

Заливка

В идеальном варианте заливка плиты производится в один прием. Бетонная смесь должна соответствовать классу морозоустойчивости f200. Индекс подвижности П3. W8 – необходимое значение коэффициента «водостойкость». Показатель марочной прочности – М300.

Чтобы качественно уплотнить бетон, применяют глубинный вибратор. А верхний слой разравнивается с помощью виброрейки. Хотя вполне подойдет и правило.

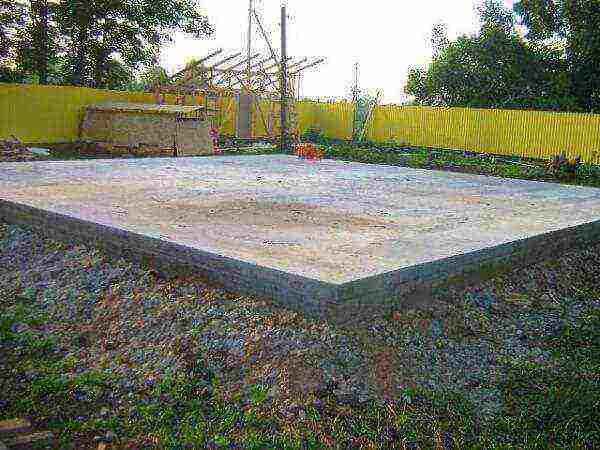

После литья монолитной железобетонной плиты ее накрывают полиэтиленом на 24 часа. Затем еще неделю проводят процедуру по увлажнению конструкции.

Опалубку можно будет снять через пару недель. Но продолжения строительства на готовом фундаменте возможно не ранее месяца.

Особенности размещения свай под деревянный дом

В деревянных домах несущими кроме наружных стен могут быть и внутренние. Под них также устанавливаются опоры. Расстояние между сваями фундамента для деревянного дома в месте установки внутренних несущих стен уменьшают примерно на 30% по сравнению с наружным периметром.

Расстояние между сваями фундамента в каркасном доме из дерева не должно превышать трех метров.

Следовательно, под внутренними стенами шаг опор будет равняться: 3 * 0,7 = 2,1 (м)

Вас интересует, что такое электрический теплый пол под плитку?

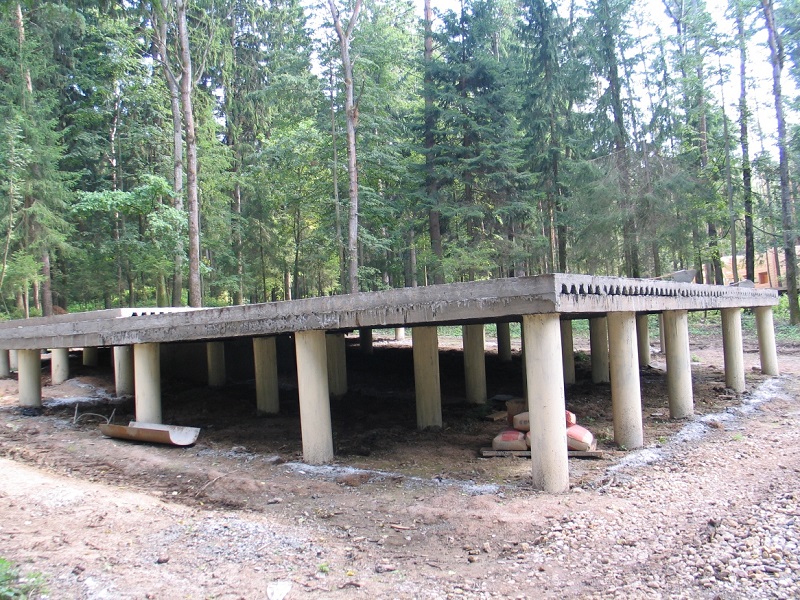

Установка плиты по ростверку на сваях

Чтобы понять, как сделать ростверковый фундамент плитой, надо разобраться, что такое ростверк. Словами обывателя это верхняя часть основания.

Служит она для распределения равномерной нагрузки по всему фундаменту. Конструкция состоит из монолитной плиты и сваи.

Установить ее можно на любой вид почвы.

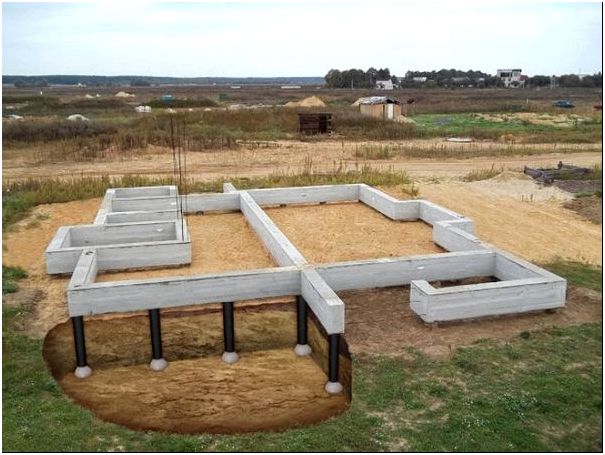

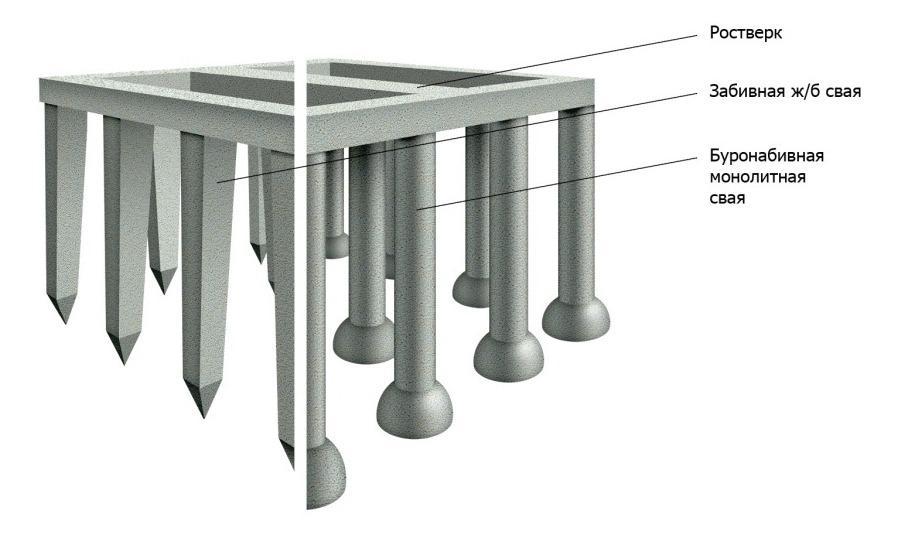

Особенности и выбор ростверка

Конструкция плиты по ростверку

Предназначения ростверка:

• соединение свай;
• возможность разделять нагрузки по всей площади;
• упрочнение конструкции;
• невозможность усадки фундамента или его элементов.

Выделают три вида ростверка:

1. Подвесной;
2. Металлический;
3. Бетонный.

Конструкция из металла предполагает соединение свай с помощью швеллера, реже двутавр.

Сечение швеллера может быть разным, для несущих стен подходит широкий вариант (чаще 30).

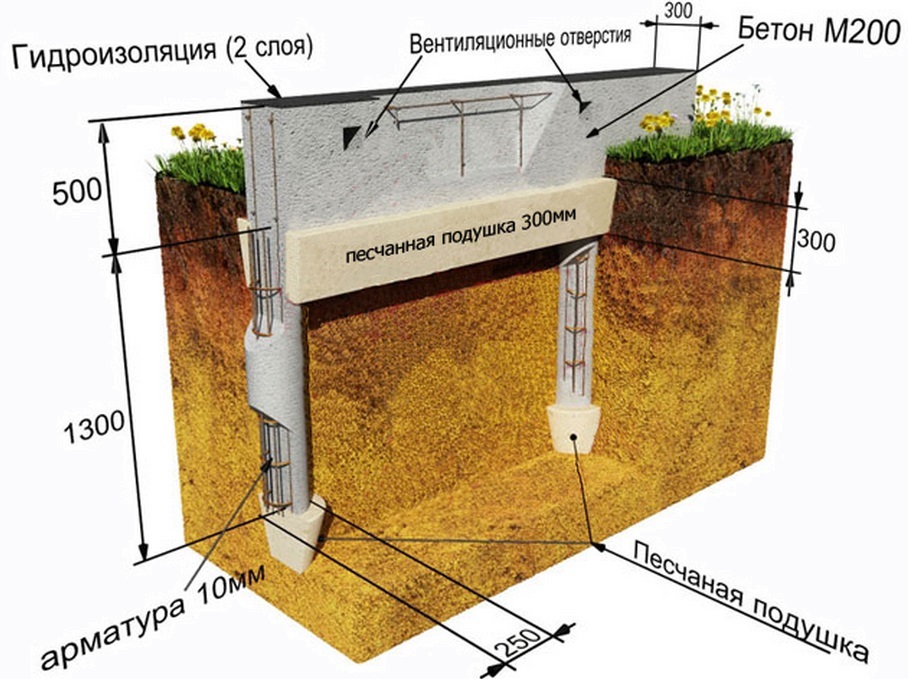

Для укладки монолитной плиты с ростверком применяется последний (до 20).

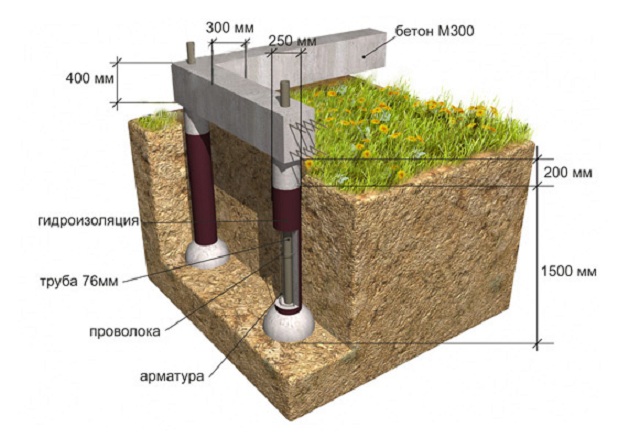

Ростверк из бетона используют для несущих стен. Для установки следует придерживаться следующих этапов:

• в выкопанные траншеи монтируются сваи;
• если необходимо надо подрезать сваи или увеличить глубину ямы;
• заполнить траншеи ПГС;
• заключительный этап – выполнить опалубку и подвязать арматуру;
• залить бетон прямо на сваи.

Используемые материалы

Ростверк классифицируют по исходному материалу. Выделают:

• легкие (дерево);
• тяжелые (металл, бетон).

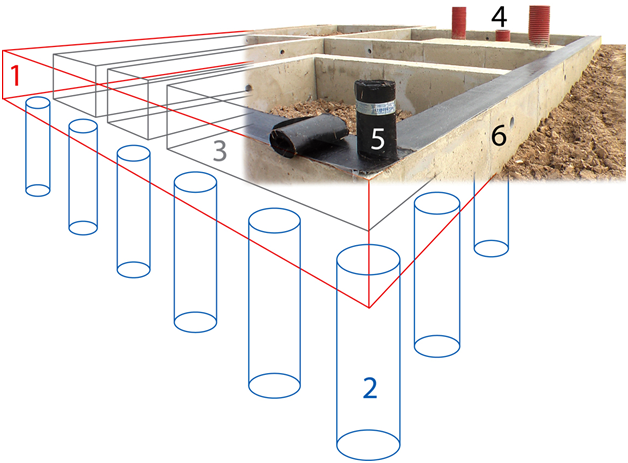

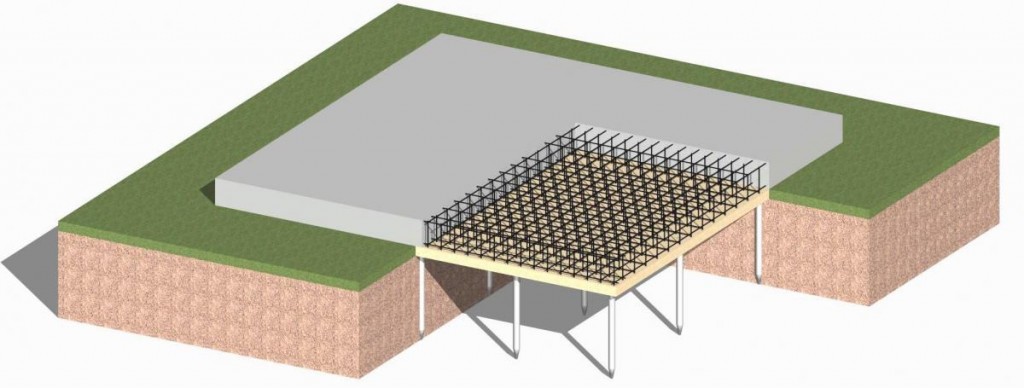

Схема всех элементов фундамента-плиты

Для создания легких конструкций используют древесные породы. Древесный тип предусматривает обязательные мероприятия по защите от различных вредителей и влаги.

Серьезные конструкции предполагают использование надежных материалов, таких как железобетон или армированный бетон.

Это самый оправданный вариант ростверка.

Он прочный и делается прямо во время основной стройки, что помогает снизить его стоимость.

Использование металлического типа крайне редко.

Популярность такого варианта угасает из-за его высокой стоимости, низкой практичности и сложной установки.

Его использование предполагает специальную обработку, что увеличивает стоимость в несколько раз.

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент.

Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную.

Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком.

Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Важно: такой вид гидроизоляции получают из стеклоткани, которая пропитывается битумом.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается.

Для ростверка делается опалубка, по всему периметру сваи.

Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции.

В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

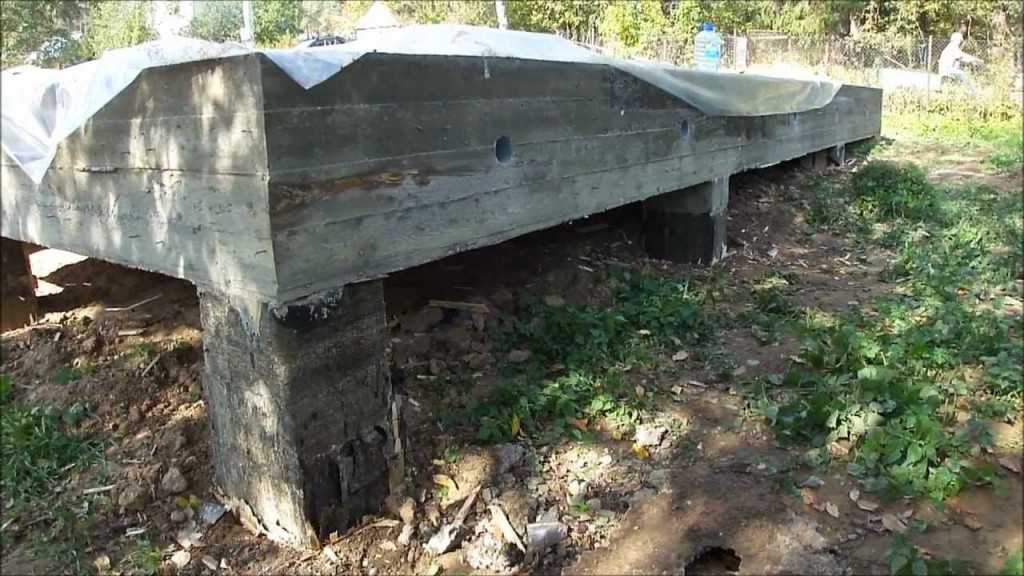

Установка столбчатых свай с ростверком-плитой

В первую очередь в два слоя производиться армирование. Диаметр прутьев зависит от будущей нагрузки.

Чтобы не продавить гидроизоляцию арматурную конструкцию следует установить на тарельчатые подставки.

Для достижения цельной монолитной конструкции стрежни арматуры надо соединить проволокой по всей плите со сваями, а затем связать вместе с прутьями самого ростверка.

Важно: все работы по монтажу водоснабжения, канализации и теплотрассы надо сделать до того, как будет залит фундамент, в противном случае прокладка коммуникаций в будущем будет очень сложной.

Следующий этап предполагает разметку плиты, ее верхней границы и создание арматурных выпусков под ростверк. После выполнения этой работы опалубка готова к заливке бетона.

Вся работа должна быть сделана в один день, поэтому бетон надо поставлять непрерывно и высокого качества, без пузырей воздуха и однородной массы.

После затвердения бетона можно заливать ростверк, который находиться выше по уровню. Образуется одно целое с монолитной плитой, что повышает прочность фундамента.

Бетон периодически поливают водой и накрывают пленкой после выравнивания.

Через 7 дней можно сбивать опалубку. Если уровень грунтовых вод высокий монолитную плиту надо укладывать неглубоко. Чтобы предупредить подмывание грунта необходимо сделать отвод осадков от дома.

Предлагаем посмотреть видео устройства свайно-ростверковый фундамента своими руками.

Преимущества конструкции

Использование в строительстве монолитной плиты с ростверком имеет преимущества:

• использование во многих сферах. Устанавливать такие фундаменты можно на разных типах почвы, в том числе неустойчивых;
• конструкции надежные и прочные, при правильном строительстве;
• долгий срок эксплуатации. Материалы хорошего качества гарантируют до 70 лет службы;
• рельеф участка не важен благодаря универсальности строения;
• возможность создания скрытого ростверка, что иногда очень актуально;
• невысокая стоимость;
• разнообразие видов ростверков, которые подходят под разные условия.

(1 5,00 из 5)

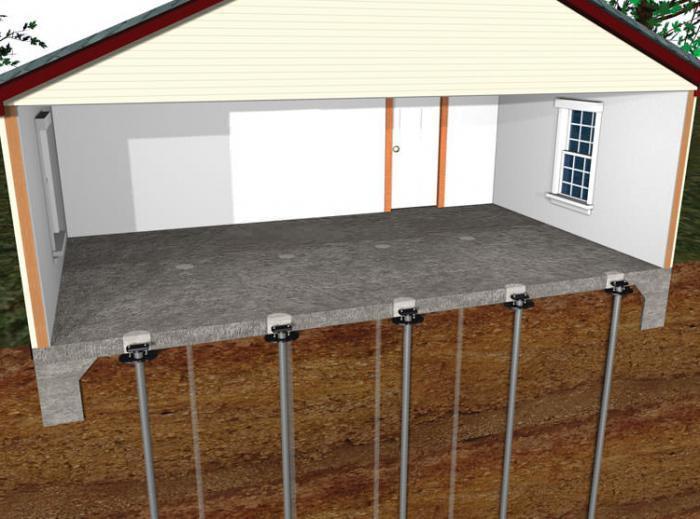

Свайно плитный фундамент

Свайно-плитный фундамент — одна из разновидностей классических монолитных оснований. В качестве свайных опор могут использовать буронабивные либо буроинъекционные сваи.

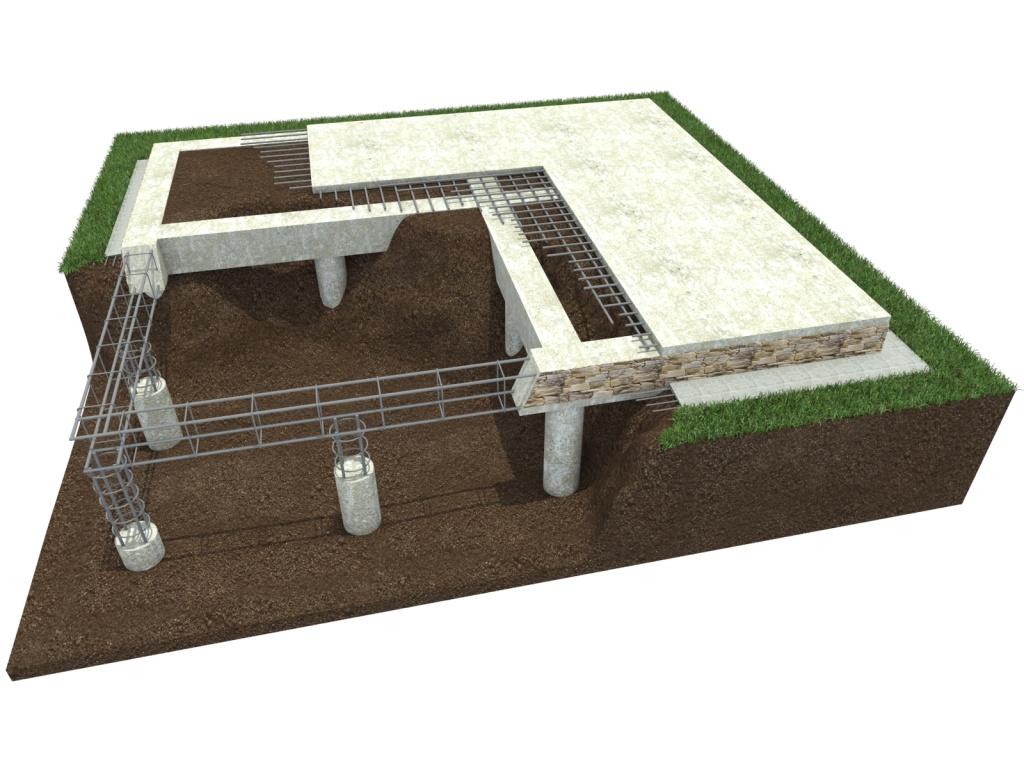

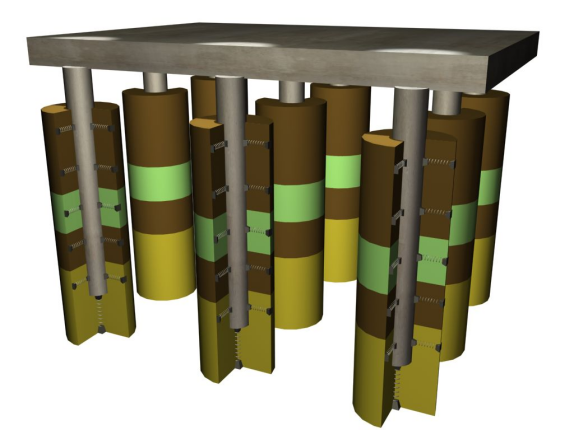

Рис. 2.5: Схема свайно-плитного фундамента

Возводится свайно-плитный фундамент по следующему алгоритму:

• Выполняется погружение свай согласно проектной схеме размещения;
• Столбы свай объединяются железобетонным ростверком. При этом части арматурного каркаса свай жестко соединяются с арматурным каркасом ростверка;
• Обустраивается основание и опалубка под заливку бетонной плиты. Шов между самой плитой и бетонным ростверком покрывается гидроизоляционным материалом;
• Создается арматурный каркас, который соединяется с арматурными выпусками ростверка, и выполняется заливка плиты бетоном.

Такой фундамент, за счет наличия опорных свай, обладает максимальной несущей способностью и устойчивостью к негативным влияниям грунта ( в том числе и к сейсмическим нагрузкам). Данные характеристики позволяют использовать свайно-плитный фундамент для строительства многоэтажных зданий.

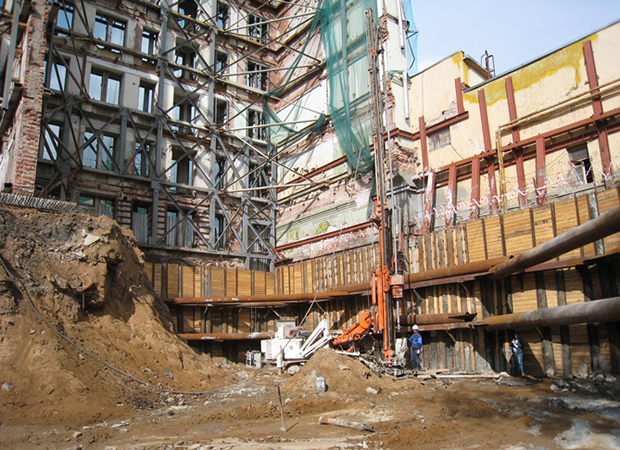

Рис. 2.6: Проект свайно-плитного фундамента для строительства многоэтажного здания

Конструкция фундаментов малого заложения

Такие фундаменты делают монолитными железобетонными или сборными из железобетонных плит.

У основания из сборных плит нормального заглубления может быть такая конструкция:

• песчаная подушка толщиной 15 см;
• друг на друга выкладывают бетонные блоки, размер которых 38х50х28 или 38х40х28. Связывают блоки цементным раствором;
• яма засыпана слабопучинистым или непучинистым грунтом;
• на верхнем блоке из бетона сверху есть оклеечная гидроизоляция;
• еще один бетонный блок;
• сверху на бетонном блоке маленький (3-5 см) слой цемента.

Схема ленточного фундамента.

В этой конструкции промежуток от края грунта до вершины оклеечной изоляции должен быть около 15 см. Значит, высота столба над землей с учетом высоты крайнего бетонного блока и пласта цемента равна 45 см.

Конструкция столба основания малого заложения может быть такой:

• песчаная подушка толщиной в 0,5 м;
• бетонный блок, погруженный на глубину 10-12 см;
• слой оклеечной гидроизоляции;
• второй блок из бетона;
• стяжка из цемента толщиной 3-5 см.

С внутренней части сбоку от столба устраивают также бетонную отмостку, которая прилегает к первому блоку и имеет толщину от грунта до верхнего среза первого бетонного блока, притом у нее имеется уклон в сторону от столба.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Виды свай

6.1 По способу заглубления в грунт различают следующие виды свай:

в) набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного вытеснения — отжатия грунта;

г) буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них предварительно изготовленных железобетонных элементов;

6.3 Забивные и вдавливаемые железобетонные сваи размером поперечного сечения 0,8 м включительно и железобетонные сваи-оболочки следует подразделять:

б) по форме поперечного сечения — на сваи квадратные, прямоугольные, таврового и двутаврового сечений, квадратные с круглой полостью, полые круглого сечения;

в) по форме продольного сечения — на призматические, цилиндрические, с наклонными боковыми гранями (пирамидальные, трапецеидальные);

г) по конструктивным особенностям — на сваи цельные и составные (из отдельных секций);

6.4 Набивные сваи по способу устройства подразделяют на:

б) виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом в виде трубы с заостренным нижним концом или закрепленным на ней вибропогружателем;

в) в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин пирамидальной или конусной формы с последующим заполнением их бетонной смесью.

(Измененная редакция, Изм. N 1).

6.5 Буровые сваи по способу устройства подразделяют на:

б) буронабивные с применением технологии непрерывного полого шнека;

в) баретты — буровые сваи, изготавливаемые технологическим оборудованием типа плоский грейфер или гидрофреза;

г) буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом (в том числе электрохимическим) и заполнением скважин бетонной смесью;

д) буроинъекционные диаметром 0,15-0,35 м, устраиваемые в пробуренных скважинах путем нагнетания (инъекции) в них мелкозернистой бетонной смеси, а также устраиваемые полым шнеком или с использованием не извлекаемых буровых штанг;

е) буроинъекционные диаметром 0,15-0,35 м, выполняемые с уплотнением окружающего грунта путем обработки скважины по разрядно-импульсной технологии (серией разрядов импульсов тока высокого напряжения — РИТ);

з) буроопускные сваи с камуфлетной пятой, отличающиеся от буронабивных свай с камуфлетной пятой (см. подпункт «г») тем, что после образования и заполнения камуфлетного уширения в скважину опускают железобетонную сваю.

(Измененная редакция, Изм. N 1).

(Введен дополнительно, Изм. N 1), (Исключен, Изм. N 3).

Марки бетона по морозостойкости и водонепроницаемости свай и свайных ростверков следует назначать, руководствуясь ГОСТ 19804.6, СП , для мостов и гидротехнических сооружений — соответственно СП и СП

, (Введены дополнительно, Изм. N 1).

Требования к фундаментной плите

Чтобы вся конструкция была прочной и надежной, плитный фундамент должен отвечать следующим требованиям:

Иметь высокий допустимый предел нагрузок. Несмотря на легкий вес газобетона, при проектировании учитывают вес людей, мебели, снежного пласта, кровли и т.д.В процессе эксплуатации собственник может решить увеличить нагрузку фундамент за счет пристройки дополнительного этажа или мансарды, что также нужно учесть перед началом строительства.

Быть способным выдерживать изгибающие силы, связанные с реакцией грунта при его промерзании

С этой целью особое внимание уделяют расчету оптимальной толщины плиты и качеству армирования бетонной стяжки.

Проектирование по действующим стандартам и использование качественных материалов позволит фундаменту обладать всеми нужными эксплуатационными характеристиками.

Общие сведения

Плитный фундамент может быть выполнен двумя способами: использование готовых железобетонных плит либо заливка монолитного основания.

В первом случае подойдут для использования дорожные плиты, укладываемые вплотную одна к одной на подготовленное основание с подушкой и гидроизоляцией.

Схема укладки плитного фундамента в разрезе

Этот проект предусматривает быстроту монтажа, но требует дополнительных затрат на использование специальной техники для подвозки и погрузочно-разгрузочных работ.

Особенности плитного фундамента приводят к необходимости проведения достаточно сложных вычислений для учёта воздействий нагрузок в разных сечениях плиты. Для квалифицированного проектирования данного типа оснований, следует использовать «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа».

В этом пособии представлены рекомендации по выбору параметров основания, расчётных схем. Оно позволяет определить предварительные размеры плитного фундамента по критерию минимального расхода бетона. Описаны особенности проектирования и конструкций плитных фундаментов. Даны требования к измерению кренов, осадок и сдвигов.

Как и ленточное, плитное основание укладывают на предварительно утрамбованную подушку из смеси песка и гравия.

Затем на неё устанавливается гидроизоляция и арматурный каркас. При армировании нужно применять две арматурные сетки – верхнюю и нижнюю, которые жёстко скрепляются проволокой одна с другой. Арматура для плитного фундамента используется от 12 мм до 16 мм в диаметре. Она должна иметь переменное поперечное сечение, то есть быть ребристой. Если возводится ленточный фундамент, то ребристую арматуру необходимо применять только при продольном армировании.

Такое основание дома испытывает нагрузку в продольном направлении, ведь его ширина меньше высоты. А на плитный фундамент воздействуют нагрузки во всех направлениях.

Расстояние между прутьями арматуры соблюдается 20 – 40 см. Если закладывается арматура с шагом в 30 см, то на квадратный метр плиты пойдет примерно 14 м арматуры. Монолитный плитный фундамент при заливке требует больший расход арматуры и бетона, чем другие аналогичные виды фундамента. Соответственно, и стоимость его возведения выше.

Схема армирования и заливки бетоном плитного фундамента

Плитные фундаменты подразделяются на ребристые, коробчатые и сплошные.

Если строение планируется выполнять без цоколя, то возводят сплошной плавающий фундамент, причём плита будет в этом случае полом.

Плитный фундамент с рёбрами жёсткости используют при возведении жилых домов, при этом высота ребра будет равняться высоте цоколя и располагаться на нижней стороне плиты, то есть направляться вниз. Верх плиты при этом служит как пол в недостроенном помещении. Такие рёбра делают из бетонного монолита или используют железобетонные блоки.

Плюсы такой плиты:

• плита становится более устойчивой к деформации;
• ребра жёсткости предотвращают перемещение плиты в горизонтальном направлении.

Коробчатый фундамент, выдерживающий большие нагрузки, возводят при строительстве многоэтажного строения.

Чертёж нескольких вариантов коробчатого фундамента

Он похож на ребристое основание и высота его рёбер равняется высоте стены под землёй, ребра соединяются друг с другом плитой перекрытия, образуя тем самым бетонный короб.

Монолитно-плитный фундамент может быть глубоко заглубленный либо малозаглубленный. Заливка глубоко заглубленного фундамента происходит в предварительно вырытый котлован. Это обеспечивает повышенную несущую способность конструкции. Но наличие таких характеристик для частного строительства не имеет смысла, поэтому этот вид основания применяется в нём достаточно редко.

Строительные работы по заливке фундамента обязательно вносятся в проект дома. Чтобы рассчитать необходимость опорной плоскости для дома нужно соотнести нагрузку на основание и несущую способность грунта. Лучше всего плавающий фундамент подойдёт для строительства на слабом или нестабильном грунте либо на местах с повышенным уровнем почвенных вод. Для этих же целей служит и плитно-свайный фундамент.

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.

Некоторые нюансы

При изготовлении плитно-свайного фундамента рекомендуется придерживаться таких правил:

• составлять схему с таким расчетом, чтобы расстояние между опорами не превышало 200 см;
• устанавливать опоры на углах, по периметру и в местах соединения внешних стен и перегородок;
• вязать арматуру проволокой, так как от сварки металл теряет прочность и ржавеет;
• при изготовлении буронабивных свай всегда использовать гидроизоляцию, чтобы вода из раствора не ушла в почву;
• планируя основание, всегда оставлять запас прочности из расчета добавление новых уровней в здание.

Во всех случаях, если есть такая возможность, для проведения геологоразведки следует приглашать специалистов.

От правильности обустройства опорной системы зависит сохранение зданием вертикального положения, устойчивость к изменению состояния грунта и равномерное распределение давления. Именно основание определяет срок службы любого объекта недвижимости. Именно поэтому расходы на возведение опорной системы составляют до 40% от общей сметы.

Технология сооружения ленточного фундамента

Перед закладкой лент важно учесть расположение трасс водоснабжения и канализации.

Рассмотрим, как можно устроить монолитный мелкозаглубленный ленточный фундамент. В качестве материала выступит бутобетон или железобетон.

Причины, по которым следует рассмотреть технологию устройства монолитного фундамента:

• его применение в частном жилом строительстве встречается гораздо чаще;
• технология монолитной ленты значительно сложнее, чем устройство ленточного основания из блоков.

Эффективно контролировать процесс строительства может тот хозяин будущего дома, который хоть в общих чертах разбирается с технологией устройства монолитного фундамента ленточного типа.

Не менее важный шаг, которому нужно уделить должное внимание – выбор рабочей силы. Сейчас строительный рынок пестрит предложением услуг от большого количества организаций и частных лиц. Но спешить с выбором не стоит. Стоит пообщаться со знакомыми, родственниками, друзьями, которые уже сталкивались с подобным вопросом. Информацию о качестве услуг той или иной фирмы-подрядчика можно узнать через них. Необходимо наладить отношения с двумя-тремя строительными организациями, проанализировать их предложения, ознакомиться с возведенными объектами, переговорить с собственниками этих домов. Таких данных должно хватить для правильного выбора подрядчика. Не забывайте, что грамотно составленный договор на строительные услуги с организацией поможет избежать различных неприятностей в дальнейшем, если возникнут какие-либо осложнения при строительстве с их стороны.
