Как сделать несъемную опалубку для фундамента своими руками

Преимущества и недостатки несъемной опалубки

Достоинства опалубки из пенополистирола:

• Высокая скорость выполнения работ. Дом, сделанный по технологии несъемной опалубки из пенополистирола возводится очень быстро. При профессиональном подходе можно выполнить строительство дома под ключ за сезон.
• Простота монтажа. Материал легко обрабатывается и просто фиксируется.
• Многофункциональность и универсальность. Нет необходимости после возведения стен устраивать их теплоизоляцию. Она устраивается в процессе возведения стен.
• Легкость материала. Конструкция, изготовленная по такой технологии, не создает дополнительной нагрузки на основание.
• Теплоизоляция. Пенополистирольная несъемная опалубка является теплоизоляционным материалом.
• Влагостойкость. Материал не впитывает и не пропускает влагу и пар.
• Невысокая стоимость. Экономия состоит в стоимости материала, технологичности и скорости выполнения работ.

Недостатки несъемной опалубки:

• Экологичность. Это относится к недостаткам, потому что пенополистирол маркируется как экологичный, а на самом деле это не так. Кроме того, под действием высокой температуры выделяется ядовитое вещество.
• Работа может выполняться только в теплое время года, потому что нужны определённые климатические условия.
• Стены и фундамент изготовленные по технологии несъемной опалубки из пенополистирола желательно возводить используя конструкцию на пластиковых распорках, а не полистирольных.
• Для заполнителя бетона допустимо применять только щебень фракции не больше 16 мм.
• Заливка может выполняться только в ручном режиме, привлекать бетононасос нецелесообразно и недопустимо. При заливке бетононасосом под давлением конструкция может разойтись. К тому же заливка выполняется на высоту не больше метра.
• Нельзя применять глубинные вибраторы, что влияет на прочность.
• Стены из несъемной опалубки практически не пропускают воздух. Поэтому в доме, изготовленном по такой технологии, лучше установить принудительную вентиляцию.
• Составной частью конструкции выступает арматура. Для защиты дома от атмосферного разряда необходимо заземлить контур.

Преимущества пенопластовой опалубки

На первый взгляд пенопласт не выглядит лучшим материалом, из которого может быть изготовлена опалубка для фундамента, мягкий и податливый, он не может воспринимать нагрузку так же хорошо, как древесина или металл. Но на практике пенопластовая основа обладает весьма ценными качествами:

• Предельно низкий коэффициент теплопроводности обеспечивает прекрасное утепление бетонной массы фундамента, в этом случае отпадает потребность в дополнительных плитах ЭППС;
• Пенопласт благодаря вспененной структуре является мягким и податливым материалом, любое давление замороженных пучинистых грунтов частично будет компенсироваться деформацией пенопластовой опалубки;
• Несмотря на ячеистое строение, полимер обладает хорошими гидроизолирующими свойствами, при этом, в отличие от любых других пеноматериалов, практически не поглощает воду.

Замечание! При всех своих положительных качествах пенопластовые и пенополистирольные конструкции могут разрушаться под действием кислорода воздуха и ультрафиолетового излучения, а значит, поверхность необходимо тщательно закрывать защитным слоем.

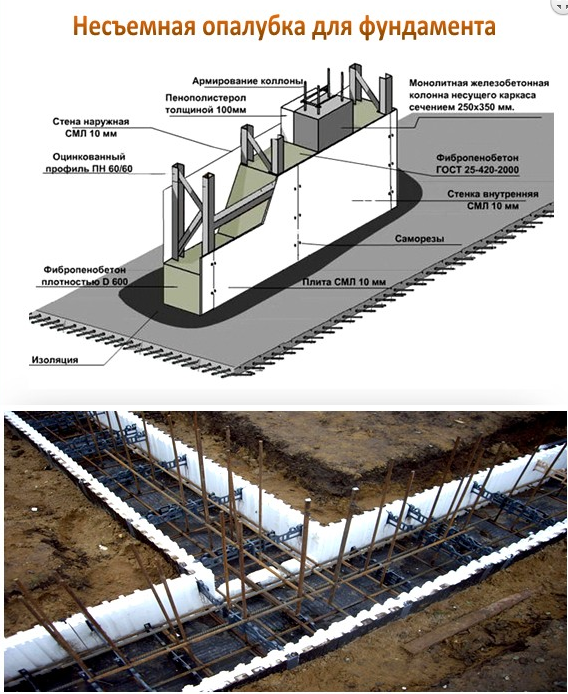

Несъемная опалубка для фундамента

Технология несъемной опалубки

Стандартная опалубка – один из традиционных инструментов в строительстве. Долгие годы она применяется для создания формы для последующей заливки бетонного блока. В созданную форму наполняют подготовленную смесь, которая, после снятия временной конструкции, становится фундаментом, стеной или иным элементом будущего здания. Купить опалубку для фундамента можно на сайте

Несъемная опалубка для фундамента – это пример внедрения современных технологий в домостроение. Главное достоинство этого способа ведения стройки — отсутствие необходимости последующего демонтажа опалубки. Эта работа довольно трудоемка и возможность избежать этого выглядит довольно заманчиво.

Все большее число строительных компаний, проектировщиков и мастеров отдают предпочтение данной технологии. Фундамент из несъемной опалубки встречается не только в частном домостроении, но и при выполнении объектов различной категории сложности и различного масштаба. Также технология применима не только к основаниям, но и к стенам и перегородкам.

Виды несъемной опалубки

Одноразовая опалубка – это комплект различных элементов, которые непосредственно на месте соединяются в единую конструкцию. Соединения усиливаются арматурой, для которой есть специальные монтажные пазы для горизонтального и вертикального армирования. Небольшой вес позволяет производить работы без грузоподъемных механизмов.

По внешнему виду одноразовая опалубка разделяется на следующие типы:

• Керамзитобетонная опалубка – самая первая из несъемных. Она была придумана для упрощения строительства и напоминает облегченный шлакоблок. Из-за своей цены и необходимости в дополнительном утеплении сегодня она уступает свои позиции более новым материалам;

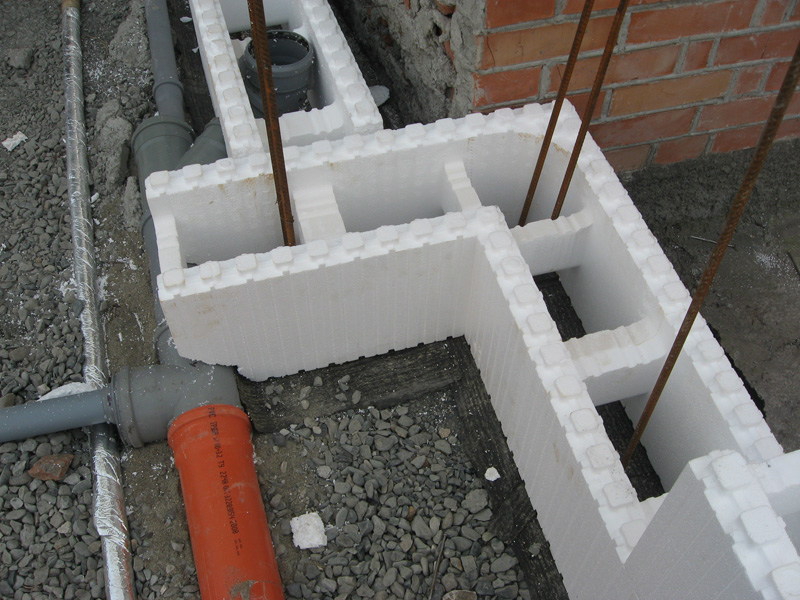

• Несъемная опалубка из пенополистирола представляет собой пластины из вспененного полистирола, соединенные металлическими крепежами. Конструкция соединений позволяет менять ширину фундамента в зависимости от необходимости;

• Арболитовая опалубка изготавливается из смеси древесной стружки с цементной массой. Возводимая конструкция имеет хорошую теплоизоляцию, однако цена такой опалубки достаточно высока, а применение в постройке фундамента нежелательно;

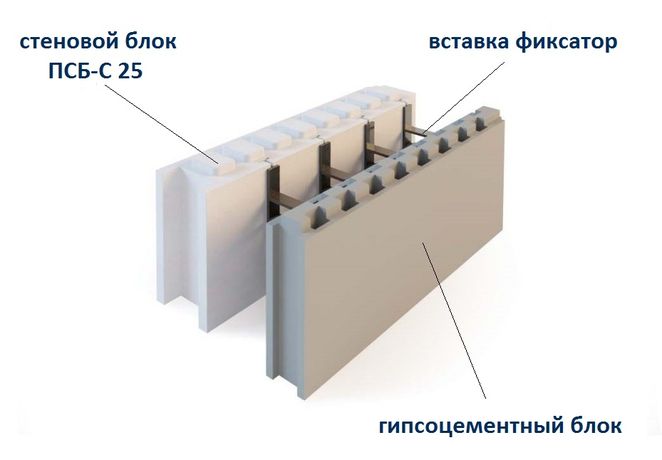

• Стекломагнезитовая опалубка – легкая металлоконструкция, обшитая листом из стекломагния. При относительно низкой стоимости и отличной тепло и звукоизоляции не обладает несущими свойствами, поэтому применяться может только для внутренних перегородок.

Предыстория и технические данные

Объекты строительства на участке: баня – 35 м2, дом – 110м2.

Проблема: земельный участок очень небольшой по площади, нужно экономить каждый метр.

Решение: устройство фундамента, цоколя, стен бани и двухэтажного дома методом утепленной несъемной опалубки с применением универсальных стяжек для уменьшения толщины фундамента и стен.

Подрядчик: подрядной организации нет, наём специалистов для строительства под собственным руководством.

Меня зовут Николай, я – частный застройщик из Самары. Мой земельный участок под застройку совсем небольшой – всего 12 метров в ширину. О строительстве знаю не больше вашего, но решил все делать своими руками с помощью наемных работников.

При выборе материалов для устройства фундамента дома и бани я опирался на знания, полученные из разных источников. И, что интересно, об обустройстве несъемной опалубки с применением универсальных стяжек изначально речь не шла вовсе. Просто для утепления внешних поверхностей приобретал экструзионный пенополистирол XPS ТЕХНОНИКОЛЬ CARBON ECО, а стяжки шли в дополнение к нему. Почитав о свойствах стяжек и методе их установки, решил, что это будет наилучшим выбором в моем случае.

Виды несъемной опалубки

Стоит принять во внимание, что фундамент все равно придется армировать, особенно если учесть, что такая конструкция устанавливается в основном для монтажа ленточных оснований. Для ее изготовления чаще всего применяют:

• плиты из пенополистирола;
• щепоцементные плиты;
• опалубка из фибролита.

Пенополистирол благодаря своему уникальному составу не допускает появления грибка или плесени из-за повышенной влажности. Цена на плиты из этого материала меньше, чем на остальные два. Пенополистирол — прекрасный шумоизолятор, а кроме того, конфигурация выпускаемых блоков различна и позволяет вести строительство согласно любому чертежу. Из этих плит несъемная опалубка своими руками строится легко и быстро за счет небольшого веса изделия – один элемент со стандартным размером 1200*250*150мм и расстоянием между внутренними сторонами 150мм будет иметь вес около 1,5кг.

Процесс заливки бетона в несъемную опалубку из пенополистирола

Цена на смесовые плиты на порядок выше, но можно сэкономить на покупке гидротеплоизоляции, так как тепло сохраняется в маленьких пустотах между щепами. Не стоит недооценивать щепоцементные элементы – дерево обрабатывается таким образом, что плита становится влагостойкой и огнеупорной.

Фибролитовую опалубку лучше устанавливать, если ожидается повышенная нагрузка на фундамент. Технический процесс подготовки участка к ее монтированию практически не отличается – траншея готовится точно так же. Затем в нее устанавливают плиты на распорках, после чего конструкция заливается подготовленным раствором. Фибролит представляет собой смесь деревянной стружки и магнезита. Цена достойна качества – фибролитовые плиты не горят, водостойки, хорошо держат температуру внутри дома.

Несъемная опалубка из блоков

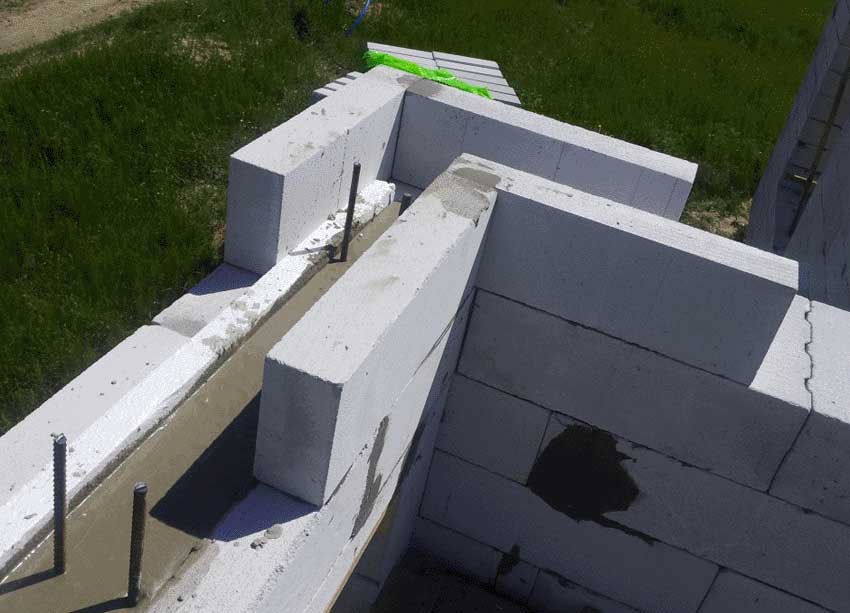

Еще один материал, применяемый в изготовлении несъемной опалубки – бетон. Самостоятельно смонтировать нужное изделие не удастся из-за большого веса элементов. Помимо возведения фундамента, такая конструкция может применяться и в строительстве стен цокольного этажа и несущих стен. Наиболее часто ее используют для монолитных, цельных железобетонных изделий. Блок имеет сквозные отверстия по вертикали и горизонтали. В них устанавливаются прутья арматуры, после чего заливается бетон.

Способы производства пенопластовой опалубки

Блоки опалубки Техноблок могут изготавливаться двумя способами — литьевым и вырезным. В первом случае опалубка изготавливается из гранул пеноплекса плотностью о 25 до 35 кг/м³. Для производства вырезным методом используют уже готовые плиты.

Технология производства литьевым методом заключается в следующем:

• гранулы пенопласта засыпаются в специальную камеру, где происходит их вспенивание;
• полученную массу заливают в блок форму, необходимого размера;
• под воздействием пара, гранулы расширяются, образуя монолитные блоки;
• готовый блок изымают из формы.

Преимущества этого способа в том, что можно получать блоки любой конфигурации, а также добавлять на первом этапе производства различные добавки (антисептики, антипирены). Недостатком можно считать дорогостоящее оборудование, необходимое для производства.

Устройство несъемной опалубки

Второй метод применяют для изготовления малых партий. Технология производства вырезным методом намного проще, оборудование дешевле. По сути, это вырезание нужного элемента опалубки из большой пенопластовой плиты.

Полученные блоки соединяются между собой с помощью пластиковых перемычек. Таким образом, можно получать элементы различной толщины и формы, достаточно перенастроить оборудование на необходимый типо-размер.

к оглавлению ↑

Преимущества несъемной опалубки

Преимущества использования несъемной опалубки при строительстве дома очевидны. Не требуется тяжелое оборудование, монтаж выполняется своими руками и достаточно прост. Если проекты подразумевают сложную конфигурацию домов (множество углов, закругленные стены, многоступенчатые перекрытия и т.д.) использование пенопилистирольной формы упростит работы. Такая опалубка заслужила положительные отзывы строителей.

Для возведения стен домов и перекрытия между ними опалубка из пенопласта — отличное решение. Она выступает в качестве дополнительного теплоизолирующего слоя, к тому же обеспечивает гладкую поверхность перекрытия и стены. Однако такие перекрытия не рассчитаны на большую нагрузку, поэтому для строительства более чем двухэтажных домов, следует рассмотреть другие варианты.

к оглавлению ↑

Классификация опалубки

В зависимости от использования опалубка бывает съемной и несъемной. При этом слова говорят сами за себя: съемная опалубка после заливки основания бетоном и полного его высыхания демонтируется; не снимаемая опалубка остается на месте и становится неотъемлемой частью всей конструкции. Применение той или иной опалубочной системы зависит лишь от собственных предпочтений и желаний застройщика, а также его финансовых возможностей.

В зависимости от материала изготовления опалубка для ленточного фундамента и несущих стен здания или сооружения может быть изготовлена из любого подручного материала, будь то ровные деревянные доски, алюминий, стальные листы. Для небольшой по площади постройки подойдет даже старый разобранный диван.

• Деревянная опалубка — самый распространенный вариант, так как процесс монтажа и демонтажа такой опалубки очень легок в исполнении. Также это самый доступный по стоимости материал, и приобрести его можно повсюду. Для изготовления деревянной опалубки очень хорошо использовать клееную древесину, ведь технология ее изготовления позволяет при высыхании сохранять первоначальную форму. Схема устройства опалубки из дерева

  Но это очень дорогостоящий материал, и застройщики чаще всего используют для изготовления опалубочной системы обычную обрезную доску;

• Стальные и алюминиевые опалубки применяются чаще при возведении крупных строительных объектов, в частном строительстве использование их встречается довольно редко;
• Металлическая опалубка представляет собой плиты из гальванизированной стали с защитным покрытием, предотвращающим преждевременное образование коррозии. Металлическая опалубка отличается высокой несущей способностью и не подвержена деформации при заливке бетонной смеси;
• Алюминиевая опалубка чаще всего изготавливается из алюминиевых щитов. Недостатком такой опалубки является легкое нарушение ее целостности как при монтаже, так и при заливке фундамента бетоном. При возникших повреждениях и трещинах такая опалубка не ремонтируется;

  Так выглядит алюминиевая опалубка

• При изготовлении несъемной опалубки для фундамента в последние годы стал применяться современный материал — пенополистирол. Это материал с высокими звукоизоляционными свойствами, хотя еще и не прошел испытания временем, но все чаще применяется в частном строительстве. Можно сделать опалубку из пенополистирола своими руками.

При строительстве домов принято выполнять опалубку одним из трех способов.

Рамная система

При изготовлении рамной системы применяются каркасные щиты, изготовленные чаще всего из стали или алюминия, и различные подпорные элементы. В качестве опалубочной плиты может быть использован практически любой материал. Для сборки такой опалубочной системы для крепления деталей между собой используются болты и прочие крепежные элементы.

В качестве опалубочной плиты застройщики чаще всего используют многослойную фанеру. Но строительный рынок не стоит на месте и с каждым днем предлагает потребителям все новые материалы.

Пример рамной опалубки из фанеры

Сегодня такую ненадежную фанеру, легко впитывающую влагу из бетонного раствора и способную изогнуться и сломаться в любой момент, заменяют современные сэндвич-материалы. Состоит такой материал из алюминиевых листов, и в качестве наполнителя используется полипропилен.

Недостатком материала является его высокая стоимость, достоинством — возможность многоразового использования.

Какой бы материал для возведения опалубки ни был выбран застройщиком, в любом случае он должен выдерживать любые нагрузки при сжатии и растяжении бетонного раствора в процессе длительной усушки.

Балочная система

Устройство балочной системы несложное. Она состоит из щитов, балок, крепежных элементов и подпорок, ригеля, подмостки и лесов. При этом основу конструкции составляют деревянные балки, обустроенные стальными или пластмассовыми наконечниками, обеспечивающие ее долговечность. Такие балки устанавливаются через определенное расстояние друг от друга и крепятся к щиту опалубки и между собой с использованием стальных крепежных элементов.

Тоннельные опалубки

Монтаж тоннельной опалубки происходит с использованием вертикальных и горизонтальных панелей. При этом для стен и перекрытий формируется одна общая опалубка. Тоннельная опалубка — тяжеловесная конструкция, поэтому для ее монтажа применяется грузоподъемная техника. В основном такая опалубочная система используется при строительстве зданий или сооружений из одинаковых секций.

Назначение опалубки

Конструкция предназначена для того, чтобы не позволять жидкому материалу растекаться. Благодаря ограниченному пространству, бетон сохраняет заданную геометрию и положение в пространстве, равномерно высыхает и приобретает требуемую прочность.

Основные требования к опалубке для ленточного фундамента:

• высокая прочность, сопротивляемость давлению жидкой смеси внутри заданного объема и внешним воздействиям;
• стабильность размеров внутреннего пространства (геометрии будущих элементов основания);
• возможность беспрепятственной заливке жидкой смеси в форму, армирования монолитного фундамента.

Технические требования к опалубке собраны в ГОСТ 52085-2003, но они относятся к промышленно применяемым вспомогательным конструкциям. Для самостоятельного устройства опалубки обязательно соблюдение только основных условий.

Разметка утеплителя

Для начала на поверхность плит XPS потребуется нанести разметку, которая послужит ориентиром для установки универсальных стяжек.

Универсальная стяжка представляет собой набор модульных элементов, изготовленных из полимерных материалов. Два элемента стяжки имеют стержни с рифлением для установки крепежных замков, а соединение элементов между собой осуществляется при помощи специального крепления по принципу «шип-паз». По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона.

Количество стяжек зависит от размера плиты XPS. Так, например, для утеплителя высотой от 900 до 1200 мм их понадобится 12 штук на одну плиту, 9 штук для плиты высотой 600-800 мм и 6 штук — при высоте XPS 300-500 мм.

Схема разметки представлена на рисунке.

Типовые варианты несъемных опалубок

Так как разновидностей ППС опалубки несъемного типа существует несколько, необходимо знать основные параметры каждой их них, чтобы была возможность выбора при возведении фундамента дома. Кроме того, не только полистирол является образующим материалом для несъемных конструкций – в опалубке может применятся пенопласт, щепо-цементные заполнители, фибролит, а также комбинация этих материалов, которую называют универсально-блочной опалубкой.

Все эти вариации годятся, чтобы построить дом из несъемной опалубки, но сооружение из пенополистирола – это классика благодаря множественным достоинствам по сравнению с остальными стройматериалами. И доказательством тому служат многочисленные достоинства материала, которые позволяют квалифицировать опалубки по особенностям конструкции и по функционалу. Конструктивно несъёмную опалубку можно представить, как блочную или панельную. Блочный вариант работает как конструктор Лего – блоки соединяются между собой при помощи специальных замков-защелок и перемычек. Оставшиеся стыка заливаются обычным цементным раствором.

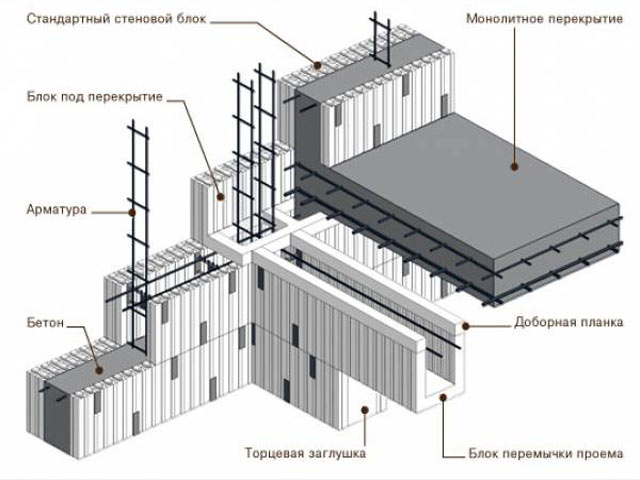

Конструкция блочной ППС опалубки

Панельная конструкция более надежна и в составе фундаментов, и в составе стен дома. Устройство панелей следующее: пенополистирольные панели оборудуются армирующей сеткой сверху и снизу, и поверх всей конструкции заливается раствор. В результате – плиты пенополистирола оказываются в растворе. Панели, обработанные таким способом, не нужно защищать от атмосферных осадков и от перепадов температуры на улице.

Панельная опалубка

По ареалу применения несъемные конструкции применяются при возведении оснований, перекрытий и стен здания.

В сравнении с традиционными методами ведения строительства (как стен объекта, так и стен фундамента) несъемные блочные или панельные опалубки намного экономнее – смету можно сократить на 35-40%. Отталкиваясь от рыночных цен 2017 года, можно утверждать, что строительство 1 м2 стены монолитным методом будет стоить на 55% дешевле, чем вывести эту же площадь кирпичом или бетоном. Строительство из легких бетонов (газо- или пенобетонных блоков) выйдет дешевле, чем кирпичом, но также дороже по сравнению с ППС монолитом.

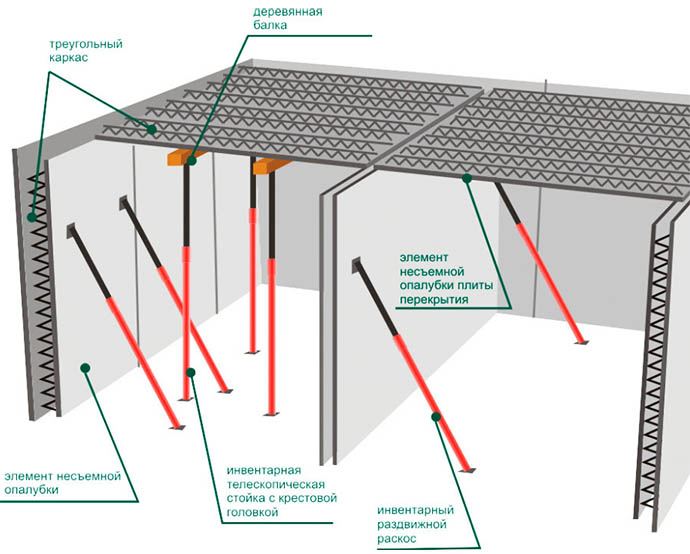

Монолитная опалубка

Из ее наименования становиться ясно важное отличие. Несъемные опалубки после заливания бетона и его отвердевания не убираются и остаются важной частью конструкции. В виде материала для подобного решения применяют разные утеплительные материалы, достаточно надежные чтобы выдерживать бетонное давление в момент заливания и с малой теплопроводностью, чем восполняют монолитную конструкцию из бетона, которая довольно легко пропускает тепло и холод. В конце концов выходит стена с несколькими слоями, в каких бетон отвечает за прочность и конструкционная прочность, а материал для теплоизоляции сохраняет тепло и не позволяет проникновения холода во внутрь конструкции. Также подобный вариант гарантирует более прекрасную защиту бетона от воздействия факторов извне, например как влажность.

В дополнение используются разные готовые панели из материала для облицовки, какие создают опалубку для стен. Они также остаются частью конструкции и предоставляют надлежащий внешний вид результата.

Для создания опалубки несъемной собственными руками в приватном сооружении интерес олицетворяет конкретно вариант применения блоков из материалов для утепления.

В наше время широко используют различные материалы для строительства, но изначально все закладывается в проекты одноэтажных домов.

Из чего создают монолитная опалубка?

В виде материала для опалубки несъемной применяются готовые блоки из пенополистирола или арболита.

Арболит – это материал, изготавливаемый путем смешивания древесной щепы с раствором из цемента и становление их него специализированных пустых блоков.

Аналогичным образом, можно очень быстро построить стены дома или подсобного помещений. Как результат выходят стены, какие уже утеплены. Похожие вариации строительства стен в значительной мере дешевле кладки из кирпича и занимают мало места, благодаря чему можно гарантировать большее пространство внутри. Тем паче что весит подобная конструкция также поменьше и фундамент можно делать в расчете на меньшую нагрузку.

Необходимо понимать: Пенопласт — прекрасный утеплительный материал, но он все же выделяет вещества которые вредны во время эксплуатации. Таким образом налагается лимитирование, согласно которому не нужно сооружать опалубку из пенополистирола для жилого помещения. С такой задачей лучше управятся блоки из арболита.

Становление несъемной системе

Процесс формирования стен и опалубки для заливания бетона с применением несъемных систем весьма прост. Для этого ложатся блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяют между собой при помощи специализированных замков, предусмотреных на них. В большинстве случаев процесс похож с сухой укладыванием стены из кирпича, только без нужной перевязки, другими словами блоки размещаются идеальными рядами один над другим.

Для утрамбовки бетона и качественной заливки блоки ложатся по паре рядов, армируются и заливаются бетоном, который уплотняют и трамбуется. Потом приступают к укладыванию следующих нескольких рядов, и так дальше.

В особые пазы и напрямую в вакуумы блоков ставится арматура, которая прибавит всей конструкции вспомогательной жесткости и устранит разрушение и растрескивание бетона. Потом остается только залить бетон.

Монолитная опалубка используется для строительства стен для строений с небольшой этажностью или для создания стен в составе сооружений из каркаса. В виде материала для фундамента подобный вариант подходит только при небольших результирующих нагрузках.

Как поставить входную дверь своими рукамиКак правильно выбирать металлочерепицуКак правильно выбрать вытяжку на кухнюКак правильно выбрать джакузиКак правильно выбрать мансардные окна?« В раздел статьи

Утепление и облицовка

В работу включается использование облицовочного кирпича. Когда конструкция располагается на ленточном фундаменте, кладка опирается непосредственно на основу. Для отделки следует подкопать участок под ним и измерить свободный выступ. Чтобы организовать облицовку белым кирпичом, ширина основания должны быть не меньше 13 см. Это связано с типичной конструкцией кирпича. Утепление и облицовка в домашних условиях проводится согласно пожеланию заказчика. Тип материала выбирается самостоятельно с условием, что он уместен в этой ситуации.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

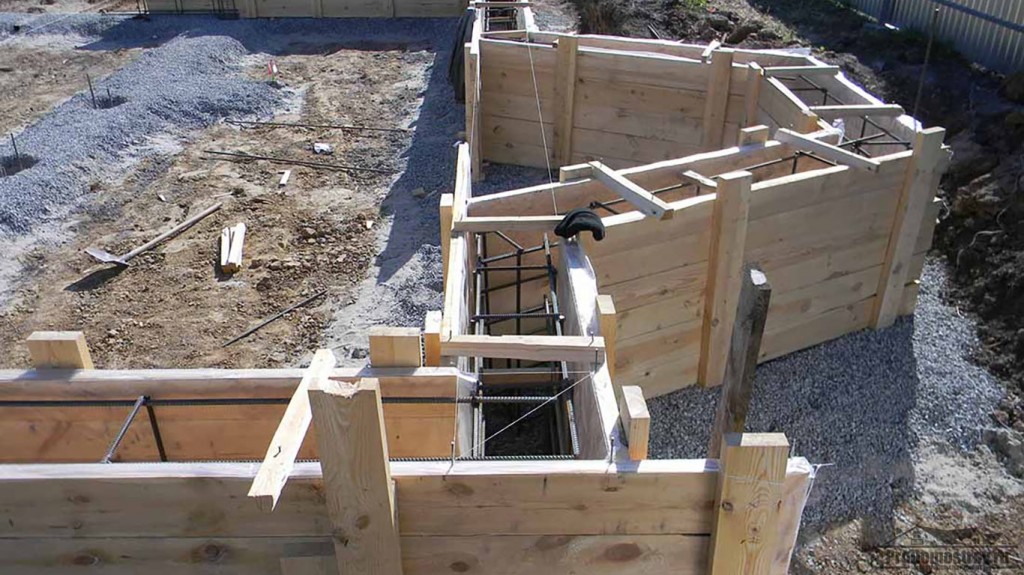

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

Как обустраивают комбинированную опалубку для ленточного фундамента

Вид комбинированной конструкции

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Упоры (распорки) и раскосы

Для того чтобы избежать разрушения опалубки под весом основы, ее стоит тщательно закрепить раскосами снаружи. Они должны стоять на расстоянии не более одного метра друг от друга. С двух сторон ставят упоры в углах, где идет самая большая нагрузка. Если высота щита более 2 метров, то стоит соорудить два уровня распорок. Стабилизация расстояния между двумя щитами проводится с использованием шпилек в 10 мм, гаек или металлических прокладок. Шпильки длиной 10-15 сантиметров. Сборка конструкции производится в следующей последовательности:

• на щитах делаются отверстия;
• отрезок трубы монтируется между ними;

Распорки на опалубке для фундамента

• проводится шпилька;
• производится установка металлических пластин;
• гайки подтягиваются.

Во время снятия опалубки раскручиваются гайки и снимают шпильки, затем снимают щиты.

Сборка стен из несъемной опалубки

• Обеспечение выравнивания и гидроизоляции перед кладкой первого ряда блоков несъемной опалубки;
• Монтаж первого ряда блоков по периметру, установка их таки образом, чтобы вертикальные стержни стальной арматуры прошли сквозь внутренние пустоты;
• Укладка арматуры в пазы блоков и перевязка ее с вертикальными стержнями;
• Наборка второго и последующих рядов с перекрестной, шахматной кладкой, которая не допускает крестообразных швов. Плотное соединение замков блоков, соблюдение уровня;
• Устройство усиленных армированных связей с внутренними стенами, а также в углах здания, чтобы обеспечить их всеми качествами монолитной конструкции. Используется L-образная арматура длиной не менее 1000 мм, диаметром от 8-10 мм. Стандартный шаг между арматурой – 250-500 мм, выпуск вертикальных подвязанных прутков – 500 мм, если сразу не установлена арматура заданной высоты стены;
• Наборка стен до заливки бетонной смеси производится по 3-4 ряда, не более. Когда готовая часть стены выгнана, заливается бетон. Первично, в углах и местах связи с внутренними стенами, а далее ближе к центру стены. Не допускается попадание смеси в замки, производится вибрирование массы для исключения воздушных карманов;
• Проверка конструкции измерительным инструментом и приборами!

Кладка стен может производиться посредством использования стандартных блоков пенополистирол-бетон-пенополистирол, или декоративных блоков. Независимо от выбора материала, обязательным этапом наборки каждого ряда является систематическое крепление связей и их проверка!

Для устройства дверных и оконных проемов используются стандартные перемычки или блоки несъемной опалубки с установленными арматурными колоннами, сформированными из четырех жестко связанных стержней арматуры. Возможно сооружение проемов из блоков или кирпича для удобства последующих оформительных работ в интерьере!

Монтаж и демонтаж опалубки

Если опалубка стен будет изготавливаться самостоятельно, то в качестве материала, как правило, используются доски толщиной минимум 25 мм, а для каркаса используют бруски с сечением 50 на 50 мм. Прежде всего, нужно рассчитать количество материала в соответствии с проектом. Возведение опалубки производится следующим порядком:

• Из досок сколачиваются щиты, для этого доски укладывают рядом и соединяют при помощи брусков или реек. Длина собираемых элементов определяется длиной досок, а высота – проектной высотой отливаемой конструкции;

Совет! При сборке щитовых элементов крепеж (гвозди, винты) вбиваются со стороны досок, а не каркаса.

• После сборки достаточного количества щитовых элементов можно начинать процесс монтажа стеновой опалубки. Для соединения используются брусья.
• Установка опалубки начинается с установки угловых элементов. Их устанавливают по уровню и соединяют с соседними элементами при помощи досок;
• Далее производится установка двух параллельных рядов из щитовых элементов. В первую очередь крепится ряд с внутренней стороны будущих стен. После выравнивания ряда по уровню монтируются подпорные элементы из брусьев. Затем производится установка внешнего ряда элементов;
• Верхние края двух параллельных щитов соединяют при помощи установки распорок, выполненных их брусьев. В последнюю очередь устанавливают упоры для внешнего ряда щитов.

• Чтобы после застывания бетона опалубку можно было легко разобрать, внутреннюю поверхность щитов застилают плотной полиэтиленовой пленкой или рубероидом.
• Производится установка арматуры между щитами, а затем производится заливка бетонного раствора.

Итак, опалубка стен – это формы для отливки вертикальных конструкций. Существуют разные варианты форм, от выбора разновидности будет зависеть стоимость работ. Наиболее дорогостоящий вариант – применение металлических комплектов. Самый дешевый – постройка деревянных конструкций и сборка из них форм заданной конфигурации. Особенно в том случае, если планируется выполнять работы своими силами.

Несъемная опалубка своими руками

Чтобы окончательно убедить вас в удобстве использования опалубки из пенополистирола, я дам вам пошаговую инструкцию монтажа несъемной опалубки своими руками. Работа состоит из нескольких последовательных этапов, но вкратце сборка несъемной опалубки из пенополистирола напоминается игру в конструктор Лего: пошаговое соединение деталей, имеющих специальный замок.

• Первый этап в любом строительстве представляет собой проектирование будущей постройки. В дизайн-проект дома должен обязательно входить подробный чертеж, план с указанием размеров и расстояний между стенами и по периметру здания.
• Перед началом строительства необходимо подготовить основание под заливку фундамента. Участок необходимо разровнять, очистить от сора, мусора, при необходимости удалить деревья, кустарники и их корневые системы.

• Руководствуясь планом, выкопайте траншею под фундамент по периметру будущего дома. На этом же этапе необходимо выкопать траншеи и на местах расположения перегородок и несущих конструкций. Глубину и ширину траншеи определите в зависимости от используемого вида фундамента. Ширина траншеи складывается из двух показателей: ширина бетонного слоя и ширина несъемной опалубки. В случае использования пенополистирольных листов, ширина опалубки составит не более 10 см.
• На дно траншеи насыпьте толстый слой песка для дренажа. Поверх песка обязательно тщательно проложить слой гидроизоляции. Этим этапом нельзя пренебрегать, чтобы грунтовые воды не разрушили раньше времени ваши старания, вызвав усадку фундамента и перекос дома целиком.

• Первый слой пенополистирола устанавливайте осторожно, тщательно вымеряя горизонтальность и вертикальность при помощи строительного уровня. Листы материала соединяйте между собой при помощи специальных замковых соединений, идущих в комплекте, или просто герметизируйте монтажной пеной. Уделите внимание установке первого слоя, потому что он является основополагающим, от его ровности зависит успешность всей конструкции.
• Последующие слои устанавливайте со смещением швов как минимум на треть длины листа. Такая технология сделает кладку более прочной и надежной.

• В получающиеся в опалубке каналы установите горизонтальные армирующие пруты, в колодцы – вертикальные. Места пересечения прутьев соедините между собой обычной проволокой, так каркас будет крепче и надежней.
• Каждые три слоя пенополистирола производится заливка и просушка бетона. Частота заливки бетона объясняется необходимостью заполнения всех пустот, без пробелов. С этой же целью воспользуйтесь специальным вибратором для бетона, он поможет удалить пузырьки воздуха из смеси, равномерно распределить бетон и уплотнить его заливку.

Повторяя этапы, описанные выше, вы сможете возвести стены дачного дома собственными руками, не потратив на вызов бригады ни копейки денег.

Съемные системы

Схема монтажа здесь несколько сложнее, так как делать каркас придется своими руками практически с нуля. Времени это займет намного больше, чем при работе с готовыми оболочками, зато по деньгам удастся хорошо сэкономить. Главное – все делать правильно.

Съемная опалубка особенно широко применяется для заливки фундамента. При этом между плитным и ленточным типами разницы особой нет – разве что на последний пойдет чуть больше пиломатериалов для изготовления формы. Чтобы ее было удобнее устанавливать, нужно сделать траншею на несколько сантиметров шире будущего основания. После демонтажа все это засыплется землей.

1. В подготовленном котловане с песчано-гравийной подушкой вбить в каждом углу по деревянному колышку и уложить направляющие доски.

2. Сама опалубка для фундамента набирается из деревянных или фанерных щитов в соответствии с размерами будущего основания дома. Она представляет собой короб с двойными стенками без дна, усиленный вертикальными брусками через каждые полметра-метр.

3. Расстояние между палубами выдерживается таким же, как и проектная толщина фундамента.

4. Готовый каркас опустить в траншею и прикрепить к вбитым кольям. Дополнительно зафиксировать боковыми укосами, если высота фундамента превышает 20 см.

5. Щиты друг с другом соединить горизонтальными планками, щели забить рейкой с наружной стороны. Связать параллельные стенки распорками или проволочными скрутками, и можно делать армопояс для основания.

Металлическая и пластиковая съемная опалубка своими руками собирается еще проще благодаря системе замков и креплений. Щиты по определенной схеме в несколько движений соединяются в карты большего размера, так что при наличии опыта всю работу можно сделать очень быстро.

Поскольку после застывания основания каркас придется снимать, внутренние поверхности щитов не должны прилипать к бетону – это главное отличие от несъемной технологии. Деревянные системы выстилают рубероидом, а фанерные листы покрывают специальной смазкой.

Независимо от конструкции и назначения, внутренние стенки должны выдерживаться строго вертикально там, где это необходимо. Наклоны и изменение толщины бетонного монолита не допускаются, так как вызывают его быстрое разрушение – и даже армопояс не поможет. Поэтому любое руководство по сборке содержит пункт, требующий постоянно делать проверку щитов уровнем.

Также не допускаются щели в ограждающей конструкции более 2-3 мм, через которые раствор может вытечь. Поэтому все щиты должны подгоняться друг к другу очень плотно, а деревянная опалубка для фундамента обязательно забивается рейками.

Источники: -opalubka-svoimi-rukami/, ,
