Ломаная крыша своими руками — тонкости правильной установки

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

Виды стропильных систем мансардной крыши

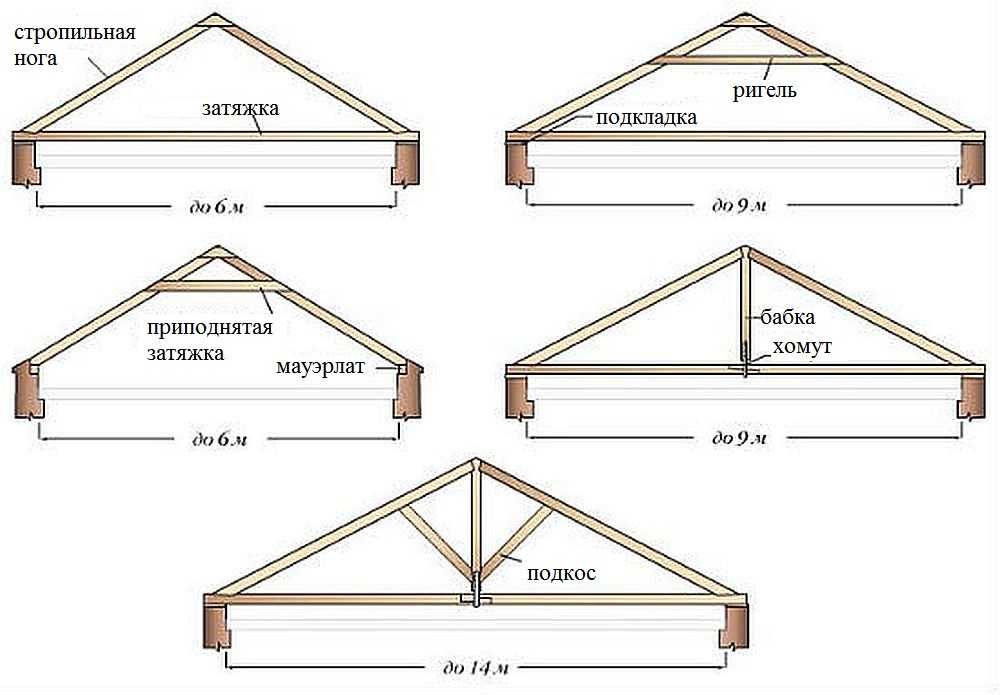

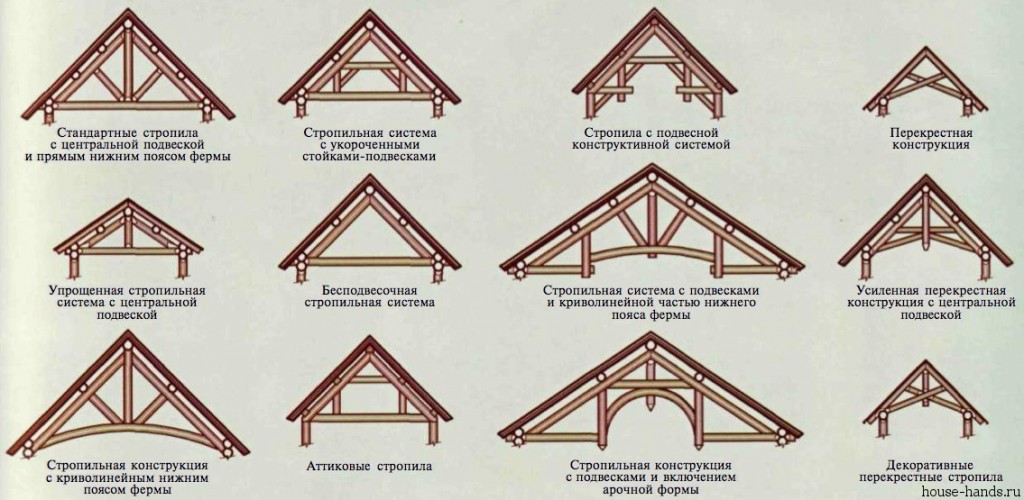

На практике применяется несколько видов стропильных систем для мансарды. Их классифицируют по типу и форме крыши: двух-, трех- и четырехскатные, вальмовые и полувальмовые, ломаные. Наиболее простой вариант – это двухскатная стропильная система мансарды. Ее преимущество – простая и надежная конструкция, способная выдерживать большие нагрузки. При этом имеются и недостатки – простая форма не позволяет создать интересный дизайн, что, впрочем, компенсируется добавлением декоративных элементов. Более существенен другой недостаток – ограниченное внутреннее пространство, которое существенно меньше, чем в случае с ломаной крышей.

[su_label type=»warning»]Идея[/su_label] [su_highlight background=»#fdffcd»]Избавиться от недостатка площади можно, построив полумансарду – то есть, помещение с боковыми стенами 1,5-1,8 метров в высоту. Это позволит увеличить внутренний объем при сохранении преимуществ конструкции двускатной крыши.[/su_highlight]

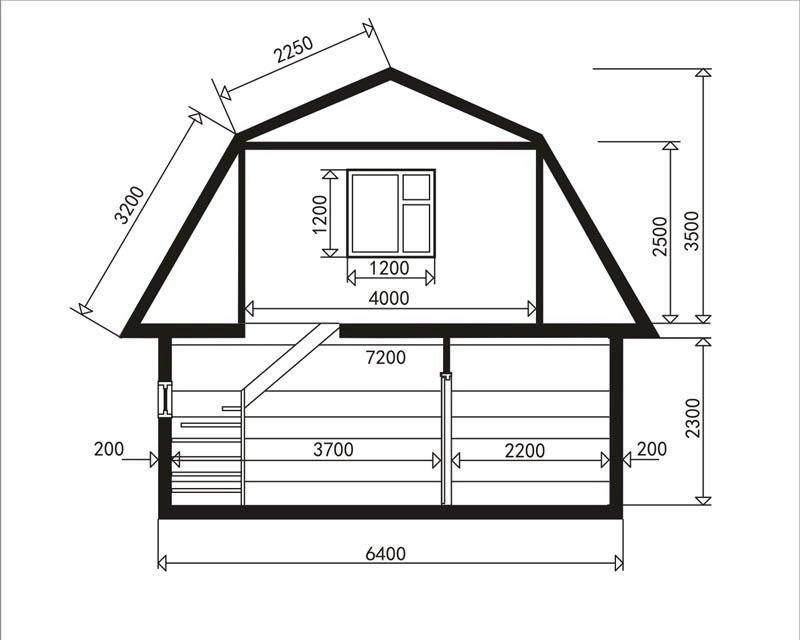

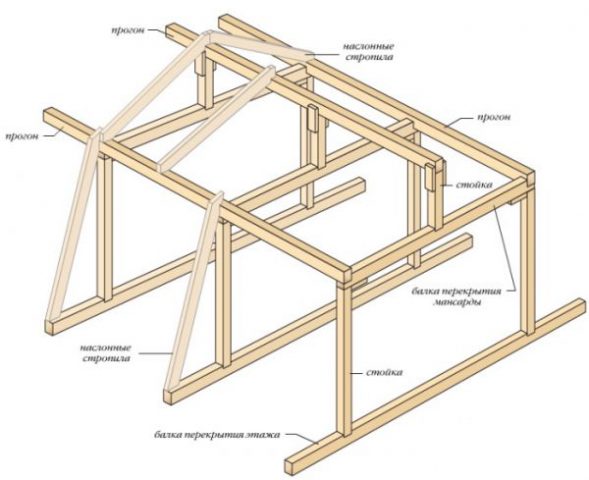

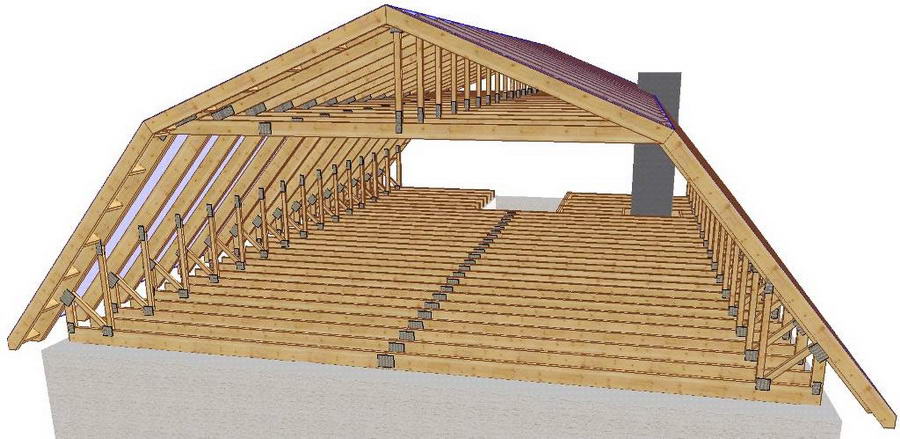

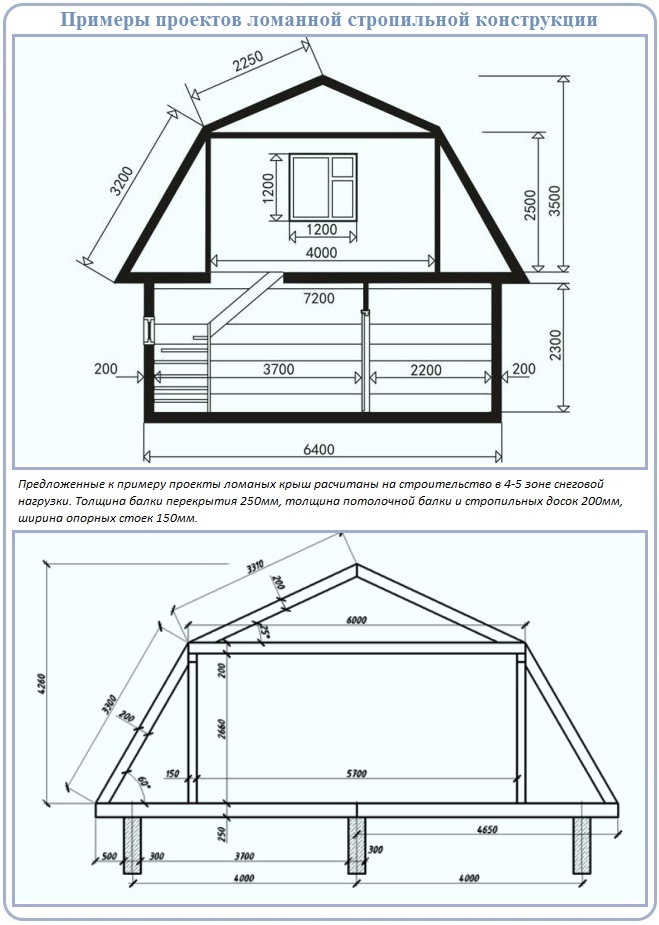

На чертеже представлен пример устройства мансардной крыши по типу полумансарды со стенами 1,8 м в высоту

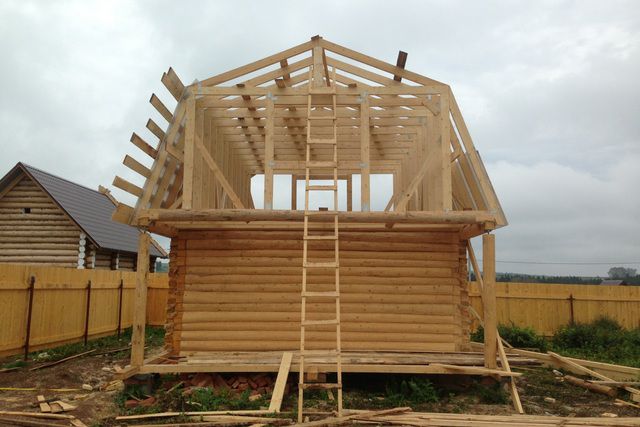

Наиболее интересной с архитектурной точки зрения является стропильная система ломаной мансардной крыши. Она позволяет проявить фантазию, разумеется, при условии соблюдения строительных норм и, прежде всего, прочностных характеристик. Такая конструкция может иметь правильную и ассиметричную форму. Конфигурация выбирается исходя из особенностей дома и планировки внутреннего пространства мансарды. В некоторых случаях стропильная система мансардной крыши позволяет создать достаточно интересное внутреннее пространство, особенно если имеется возможность спланировать второй свет или антресоли. Важно максимально полно и эффективно использовать объем – это непростая, но очень интересная задача, которая позволяет при сравнительно небольших затратах увеличить полезную площадь и сделать дом более комфортным.

[su_label type=»info»]Совет[/su_label] [su_highlight background=»#d3e8fe»]Поскольку в местах примыкания пола мансарды к крыше пространство ограничено, тут целесообразно организовывать места хранения, устанавливать мебель, прокладывать инженерные коммуникации.[/su_highlight]

Места у стен мансарды лучше всего использовать для установки удобных шкафчиков, полок и встроенной мебели

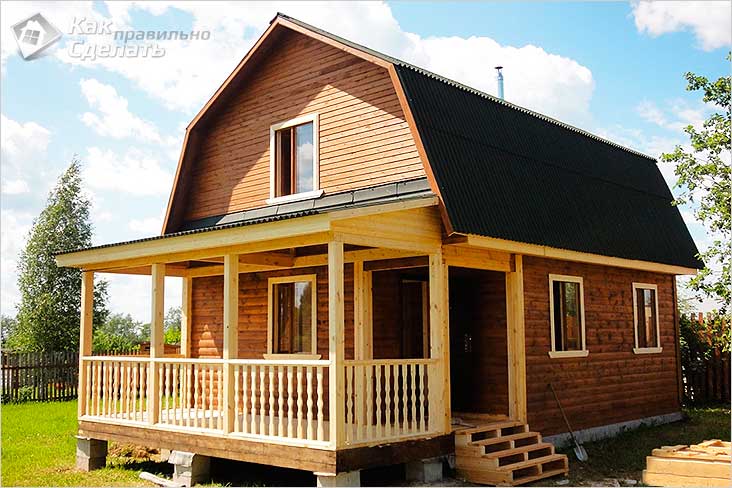

Ломаная кровля – сделаем мансарду своей мечты!

В наши дни востребованностью пользуются многофункциональные частные дома, в которых обжитым является каждый квадратный метр площади. Особенно популярны жилые постройки с эксплуатируемыми круглогодично мансардами. Такие дома обычно накрываются специальными кровлями, способными создавать дополнительное и уютное пространство. Именно поэтому мансардные крыши, несмотря на объективную трудоемкость их возведения, интересуют многих людей.

Высокая функциональность и необычный внешний вид — главные достоинства данного типа крыш Рекомендуем

• Стропильная система для односкатной и двускатной крыши – расчеты, конструкция, виды
• Утепление мансардной крыши – комфортное жилье вместо чердака
• Как рассчитать оптимальный угол наклона крыши – простые вычисления

Основные достоинства интересующих нас кровельных конструкций таковы:

• рациональное использование имеющейся инфраструктуры дома;
• строительство мансарды может производиться без необходимости выселения жильцов и применения спецтехники;
• облик дома становится полностью завершенным, визуально постройка выглядит великолепно и достаточно оригинально;
• ощутимое расширение жилплощади за счет эксплуатации чердака;
• минимальные тепловые потери через крышу;
• возможность постройки мансарды с одним либо двумя уровнями.

Кроме того, ломаная крыша дает возможность реализовать человеку свои личные дизайнерские фантазии. Мансарды с такими кровлями несложно оснастить крупными по площади окнами, яркими витражами, получив действительно уютное помещение для всесезонной эксплуатации. А главное – можно забыть об обычных углах зданий и их традиционных кубических конфигурациях. Дизайн ломаной конструкции реально сделать практически любым! При этом финансовые расходы на строительство описываемой крыши значительно меньше трат, требующихся для обустройства полноценного дополнительного этажа дома.

Имеются у ломаных конструкций и определенные недостатки. Во-первых, потолок чердачного помещения имеет скошенную форму. Это уменьшает высоту стен. Во-вторых, во время снегопадов на чердак будет проникать намного меньше естественного света. Почему? По той причине, что снег станет скапливаться на крыше и не пропускать солнечные лучи. В-третьих, такие кровли приходится оснащать особыми мансардными окнами. По цене они дороже стандартных. Также отнесем к минусам ломаных сооружений то, что они нуждаются в качественной и очень грамотно смонтированной тепло- и гидроизоляции. Своими руками защитные слои правильно уложить совсем непросто. Придется хорошо подготовиться к этой ответственной процедуре.

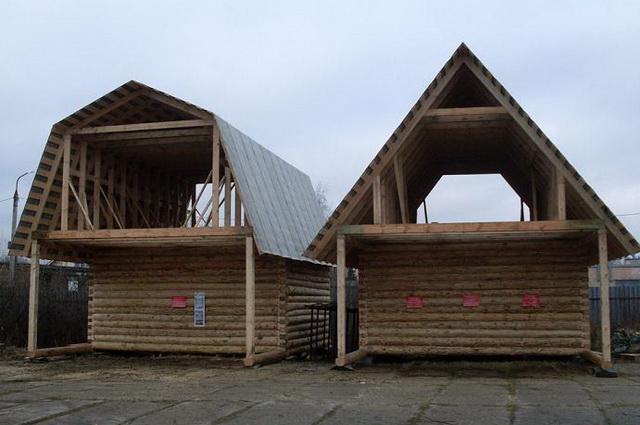

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

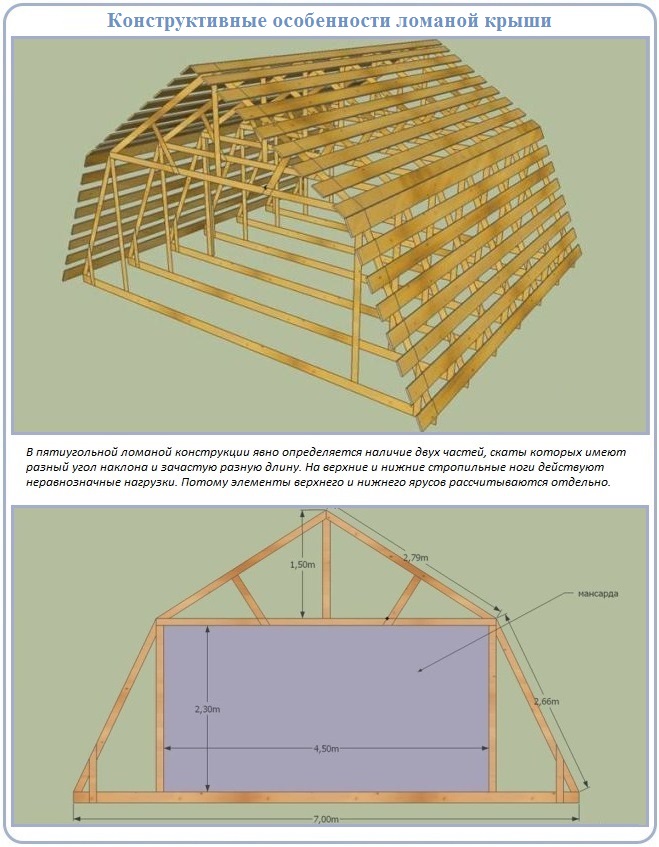

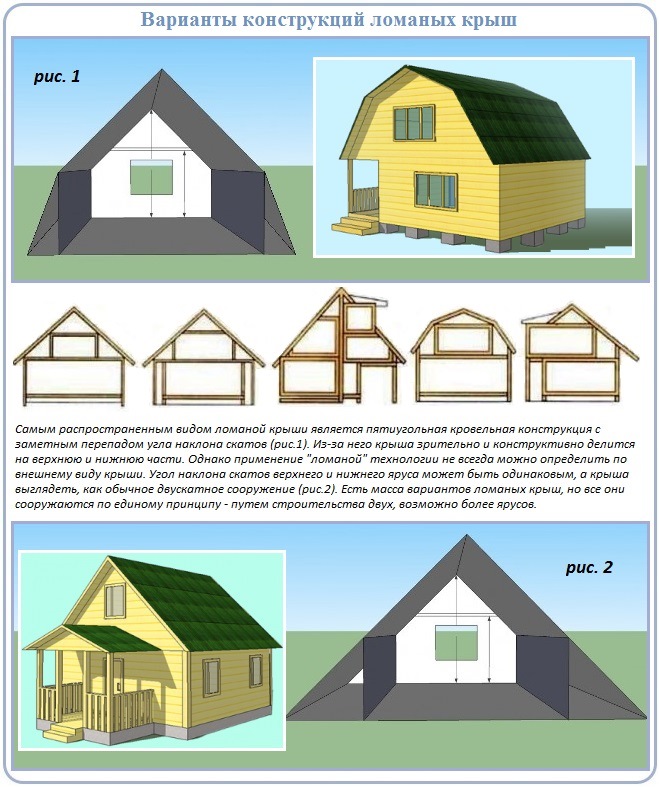

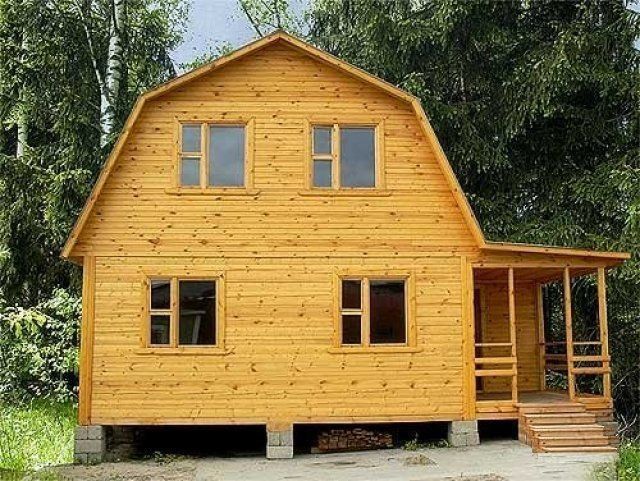

1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

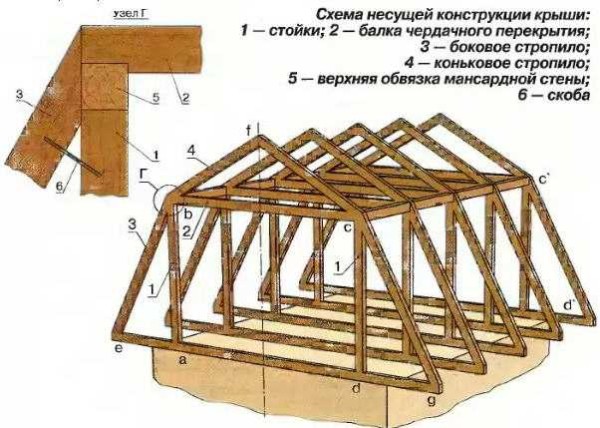

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

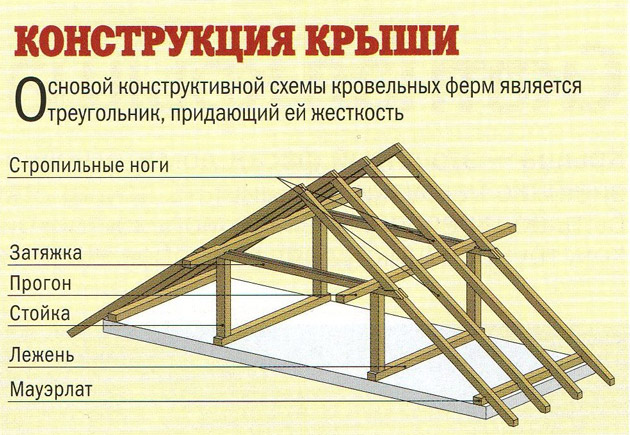

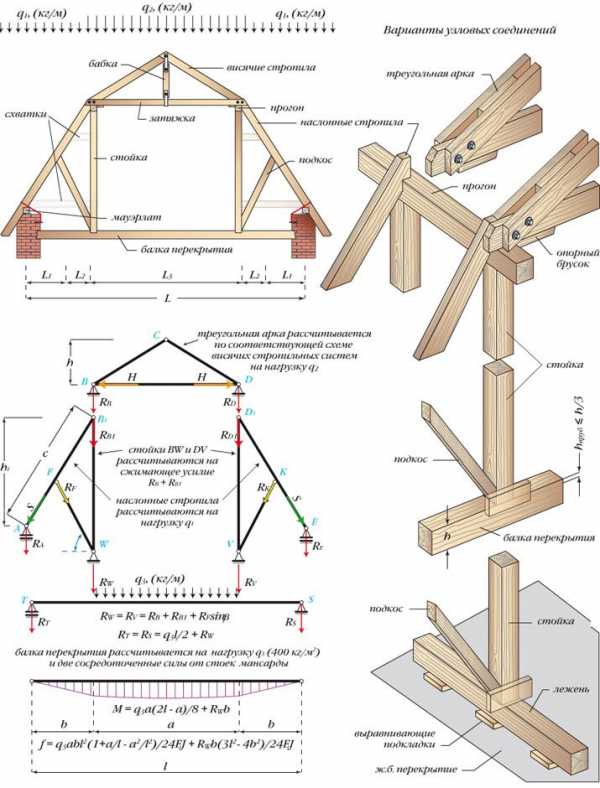

Конструкция состоит из следующих частей:

1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
2. Прогоны. Предназначены для соединения стропил.
3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
5. Конек. Место верхнего крепления скатов мансардной кровли.
6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

[su_label type=»success»]Важно:[/su_label] [su_highlight background=»#E0FEC7″]до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки[/su_highlight]

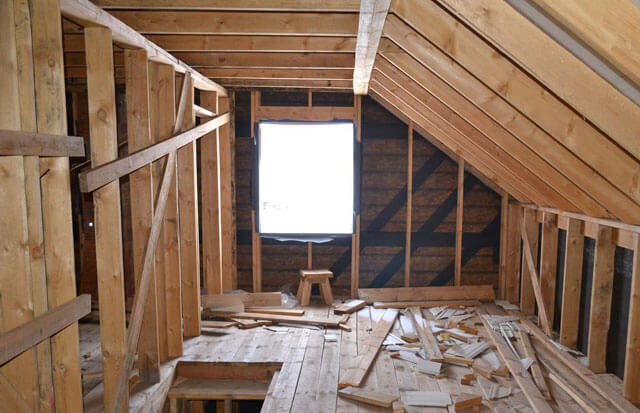

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами.[/su_highlight]

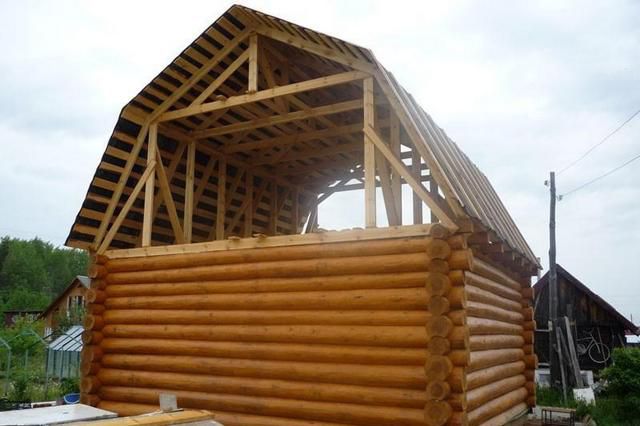

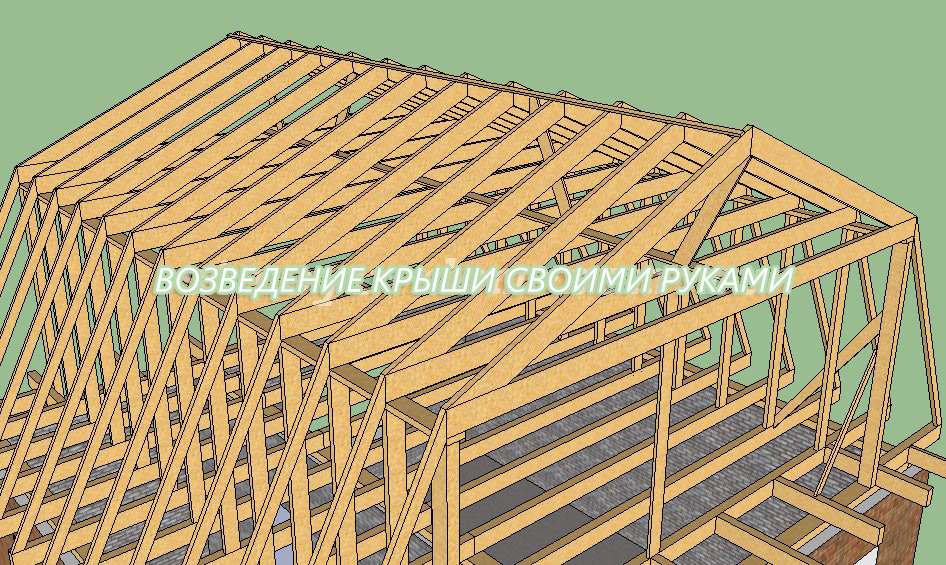

Последовательность строительства мансардной крыши и особенности сборки

Стропильную конструкцию мансарды начинают собирать с двух крайних пролетов, примыкающих к фронтону здания. Для сборки каркаса стропильной системы можно использовать брус сечением 100х100 мм либо доску размером 50х150 мм.

Шаг стропильных рам выбирают в диапазоне от 0,5 до 2 метров. Чем большую снеговую нагрузку придется выдерживать кровле, тем меньшим нужно делать это расстояние.

Специалисты-кровельщики устройство мансардной крыши выполняют в таком порядке:

• в балки перекрытия на 1/3 их толщины врезают вертикальные стойки;
• стропильные ноги нижнего ската выравнивают в одной плоскости со стойками и ставят на опорную балку (мауэрлат), закрепляя их с помощью скоб или металлических пластин;
• ставится брус-затяжку перекрытия мансарды, которая служит основой для подшивки потолка;
•  монтируются стропильные ноги (висячие стропила) двух верхних скатов.

Если расстояние между стенами здания превышает 8 метров, то в конструкцию стропильной системы вводят вертикальную коньковую стойку (бабку) с двумя подкосами.

Вместо укладки балки-мауэрлата можно использовать крепление стропильной системы мансарды непосредственно к стене. Для этого в стену на глубину 200-250 мм  заделывается арматурный анкер, к которому резьбовым соединением крепится балка перекрытия.

Заканчивают устройство мансардной крыши монтажом обрешетки. Если кровля дома будет из мягкого материала, такого как битумная черепица, то обрешетка под нее должна быть сплошной. Для этого можно использовать обрезные доски толщиной 30 мм и шириной 120-140 мм или OSB плиту толщиной от 12 до 16 мм.

В том случае, когда крыша будет накрыта металлочерепицей, шифером или профнастилом, обрешетку кладут реже, оставляя зазор между досками в 10-15 см. К стропилам ее крепят саморезами по дереву.

Полезное видео по теме:

Какие материалы и инструменты нужны для выполнения работ?

Для строительства ломаных крыш необходимо подготовить ряд материалов. Обязательно покупают клееный брус, влажность которого не превышает 22%. Перед началом всех работ его обрабатывают антисептиками и антипиренами, которые предотвращают гниение материала и уменьшают его способность к горению. Обработку стропильных ног осуществляют на открытом воздухе. Данные составы рекомендуется наносить дважды для более качественной защиты.

Для выполнения комплекса строительных работ необходимо подготовить и другие материалы:

• брус для мауэрлата с сечением 200х200 мм;
• обрезная доска с геометрическими параметрами 50х150 мм;
• брус для формирования подкосов с сечением 50х100 мм;
• крепежные детали – скобы, болты, гвозди, саморезы, металлические уголки;
• рейки для создания обрешетки с параметрами 25х50 мм;
• гидроизоляционный материал;
• утеплитель;
• пароизоляционная пленка;
• кровельный материал.

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

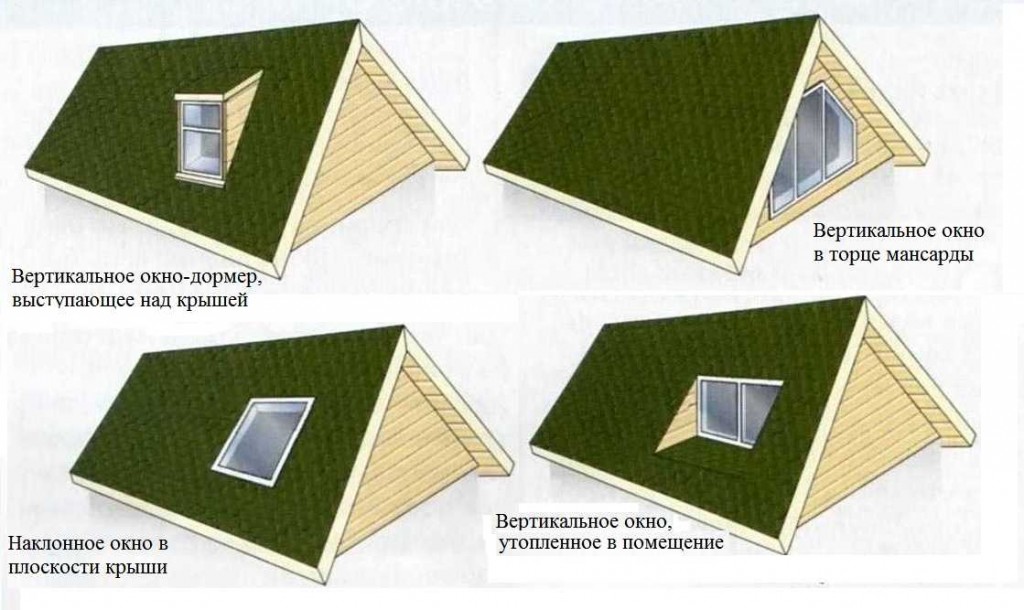

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Собственноручное строительство

Мансардное окно с балконом

1. Вначале установите фронтоны.
2. После этого между стропилами проведите укладку балок.
3. Затем осуществите выравнивание и должную фиксацию всех элементов, которые входят в данную конструкцию.
4. По краям закрепите листы фанеры.
5. Теперь можно уложить кровельный материал.

Такая методика упрочняет конструкцию мансардной крыши, что только увеличивает уровень ее надежности.

Окно на потолке

Чаще всего окна устанавливают не в крыше, а в боковой стене. Тем не менее, люди осмелившиеся установить окна непосредственно в крышу не испытают от этого сожалений. Мало того, что это позволит создать уникальный дизайн, так мансардное помещение еще и наполнится дополнительным теплом и светом. Это особенно важно, если конструкция не очень хорошо освещается. Мансардные окна устанавливаются под определенным углом, варьирующимся от 45 до 70°. Они отлично сохраняют тепло в комнате и увеличивают освещение на 50%!

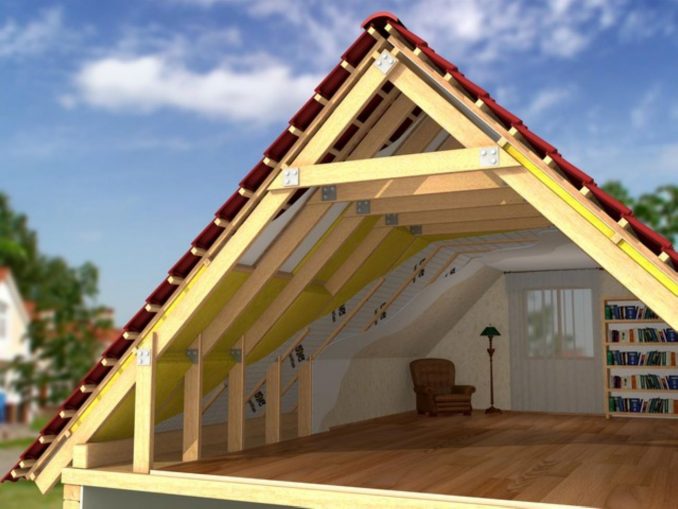

Утепление мансардной крыши

Для утепления мансарды следует провести гидроизоляцию по поверхности крыши, стен и пола. Что касается стен и крыши, то их обычно утепляют пенополистиролом либо минеральной ватой. Чтобы тепло удерживалось в мансарде, очень важно плотно уложить утеплитель на пол. Это может быть минеральная вата. Допустимо также утепление пенопластом. Уложить пенопластовые листы следует в 2 слоя. Их толщина должна составлять 50 мм. Что касается укладки утеплителя между стропил, то стыки листов одного слоя не должны совпадать друг с другом.

Схема утепленной мансардной кровлиОбратите внимание! Если вы неправильно утеплите мансарду, то летом в ней будет невыносимая жара, а зимой – стужа. Поэтому к этому процессу стоит отнестись со всей серьезностью.

Вы уже делали мансарду? Как вам удалось справиться с задачей? Что бы вы посоветовали новичкам? Пишите свои комментарии к статье! Ваш опыт может быть полезен и другим людям!

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

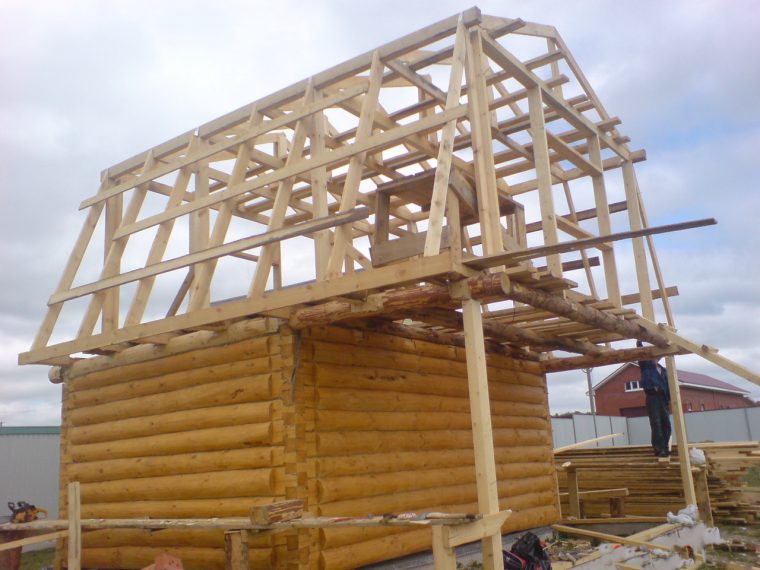

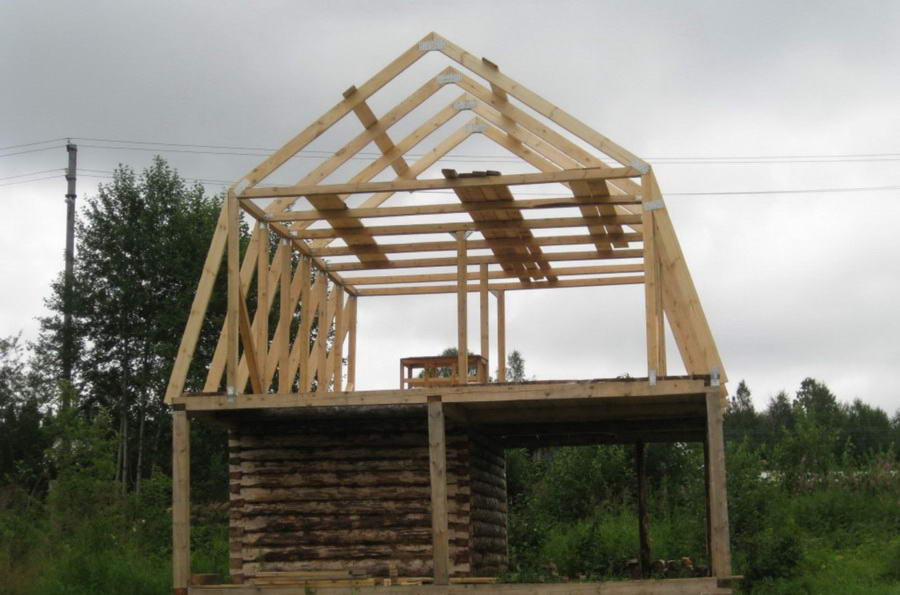

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Установка стропильной части

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

• устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

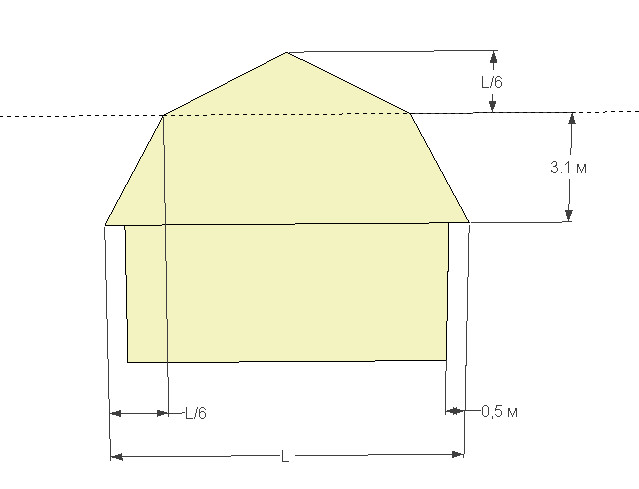

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

• требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
• правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона .

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

• производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

Разновидности стропильных систем ломаной конструкции кровли

В качестве основного отличия ломаной крыши выступает то, что допустимо применить только две разновидности стропильной системы. Это могут быть стропила, монтируемые на всех скатах, в некоторых случаях используются стропила, устанавливаемые на нижних скатах. На верхних скатах укрепляются висячие стропила. Конструкция ломаной крыши предполагает необходимость определения угла наклона верхнего и нижнего скатов. В качестве наиболее подходящего угла для нижнего ската выступает предел от 60 до 70 градусов. Что касается верхнего ската, то этот предел может быть равен 15-30 градусам. Можно выделить три схемы стропильных систем, которые используются для ломаных крыш. Проект ломаной крыши может быть составлен на основе прямоугольных треугольников, которые располагаются вдоль стен и сопрягаются для исключения вероятности потери устойчивости от нагрузки. Стойки изготавливаются для того, чтобы выполнять роль каркаса для стен. Прямоугольные треугольники в нижней части опираются на мауэрлат. Сверху их соединяют с треугольниками, выполненными из висячих стропил. Последние выполняют роль балки перекрытия мансарды. В данной схеме есть необходимость увеличить карнизный свес, для этого стропила должны быть выведены за пределы внешней стены. Их нужно опереть на балку перекрытия, а не в мауэрлат. Подкос должен быть установлен под стропила. В балку перекрытия следует врубить стойки на глубину, составдяющую 30 процентов от высоты балки перекрытия. В данной конструкции нижние треугольники устанавливаются таким же образом, как в первой или во второй схеме. Схватка, которая соединяет нижние треугольники, выступает в качестве опорного перекрытия для стойки, составляющей верхний треугольник.

Монтаж мансардной крыши: полезные рекомендации –

Мансарды – это не только помещения, устроенные на чердаке, это ещё и необычная броская архитектура зданий, это чудная гармония, даже романтика. На мансардах всегда светло и почти всегда – солнечно.

Сделать такое помещение в доме – это одно из интересных решений, и оно не потребует пересмотра документов на дом или дачу, так как мансарда не считается этажом. В частном и дачном строительстве мансарды возводятся всё чаще и чаще.

Под любой из скатных крыш можно сделать мансарду, и если такая крыша в своей конструкции имеет висячие стропила с ригелями, то это идеальный вариант для устройства тут жилой комнаты.

Выбор материалов для мансарды

Материалы для мансарды должны быть лёгкими, поэтому каркас, то есть стропильная система, в подавляющем большинстве случаев выполняется из дерева. Фронтоны можно сделать деревянными, а можно – из пенобетона, который тоже лёгок до воздушности.

Древесина должна быть сухой, ровной, ни в коем случае нельзя использовать доску или брус, если они имеют перегибы или скручены винтом: это может привести к обрушению конструкций под тяжестью снеговой шапки. Влажность должна не превышать 22%. Такой лес и сам по себе легче, и пиломатериалы не поведёт от влаги. При высыхании влажное дерево может дать трещины.

Это называют «рассохнуться». Только в этой ситуации удаётся собрать конструкцию, которая будет устойчивой к перепадам температуры и атмосферным явлениям. Выбор стропильного шага зависит от угла наклона крыши и находится в пределах от 60 мм до 1200 надо делать тоже лёгким и негорючим. Идеальный материал – маты минеральной ваты.

Обивка внутри помещения может делаться из листовой фанеры или гипсокартона, которые тоже не такие уж и тяжёлые. Если фундамент и стены позволяют нести больший вес, то тогда можно отделывать мансарду кафелем или вагонкой. Если эти более-менее тяжёлые материалы хочется использовать на лёгкой мансарде, вес можно сэкономить за счёт мягкой кровли.

Кстати, одно из её достоинств – она малошумная. Если же расчёт нагрузки позволяет использовать черепицу или шифер для крыши, то эти материалы несильно греются на система делается из дерева – горючего материала, к тому же подверженного гниению. Не надо забывать о том, что дерево можно и нужно обрабатывать антисептиками и антипиренами.

Тогда оно не будет поддерживать горение и гниение, а также не заразится грибком или плесенью. Лучше всего брать древесину лиственницы, но так как она дорогая – можно воспользоваться и требует лестницы. Если места в доме мало, то лестница должна быть винтовой. Люк не должен быть травмоопасным.

Иногда проще делать лестницу без люка, отделив её небольшим порталом – коридорчиком. Так в комнате будет меньше сквозняков. Лестница может быть сделана из металла или дерева – как того требует интерьер надо забывать и про вспомогательные материалы – пароизоляцию. Она должна находиться с двух сторон от матов – под кровлей и под матами.

Пароизоляция – это мембранная плёнка, в которой сделаны микроскопические воронки. Они пропускают влагу только в одном направлении. А вот воздух – в обоих. Это выгодно в плане создания хорошего микроклимата на мансарде.

Статья в тему:  Монтаж кровли из металлочерепицы

Монтаж мансарды

Основой, или остовом любой мансарды служи стропильная система. Возводить её надо со всей ответственностью, правильно соблюдая все этапы:

1. Установку мауэрлата. 2. Установку вертикальных стоек. 3. Сборку и расстановку стропильных ферм (включая ригели или подкосы, если это предусмотрено конструкцией). 4. Установку дополнительных креплений. 5. Установку конькового бруса (если таковой требуется). 6. Устройство обрешётки. 7. Кровельные работы.

Стропильные фермы удобнее собирать на земле, а потом поднимать одну за одной и устанавливать. Пока не будет установлен коньковый брус или другие соединения между стропилами, набивать обрешётку не стоит. Также помогают дополнительные крепления, которые демонтируются после сборки крыши.

Не стоит к обрешётке приступать, пока не будут оформлены оконные проёмы. Установка мансардных окон должна выполняться специалистами. Да и кровельные работы тоже лучше поручить профессионалам, у которых есть навыки и знания тонкостей технологии.

Обрешётку надо делать только после того, как проложено два слоя парозащиты и она укреплена контробрешёткой.

Выбор кровли

После этого укладывается кровля. Если кровельный материал мягкий – обрешётка делается сплошной. Если жёсткий, то расстояние между досточками можно увеличить. Выбор материала кровли зависит от того, насколько большой угол наклона у крыши. Это может быть и мателлочерепица, и глиняная черепица, и шифер.

Также можно использовать битумные материалы – мягкую черепицу, рулонные кровли на стекловолокне и рулонные материалы и битумную черепицу обрешётка делается сплошной, под тяжелые и твердые материалы – может иметь шаг побольше. Если используется профнастил, то шаг обрешётки зависит от наклона крыши.

При крутых скатах обрешётка делается гуще, при пологих – реже.

Статья в тему:  «Планировка дома» – что скрывается за этим понятием?

Выбор окон

Если у мансардной крыши окна делаются в выносах, то это усложняет стропильную систему, но позволяет использовать обычные пластиковые окна, которые относительно недорогие. Если же выбираются наклонные окна, то это достаточно дорогие оконные блоки с дистанционным открыванием, герметичные и прочные.

Поделитесь с друзьями в

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

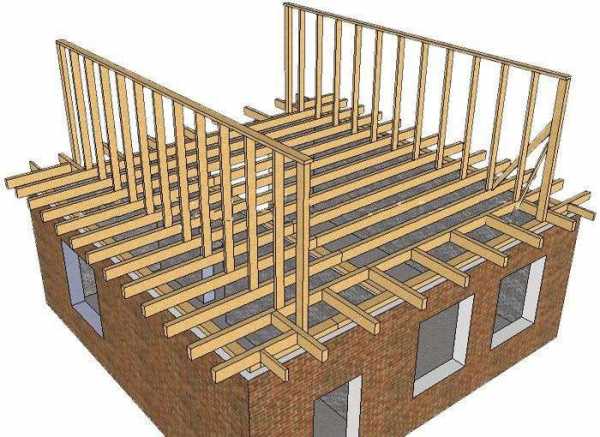

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

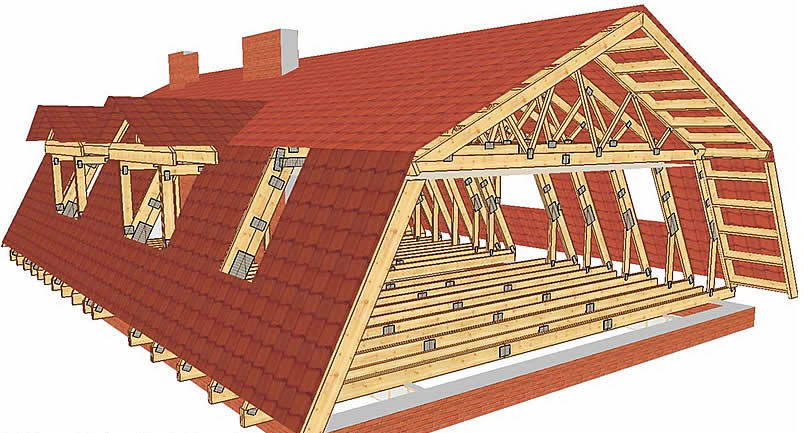

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

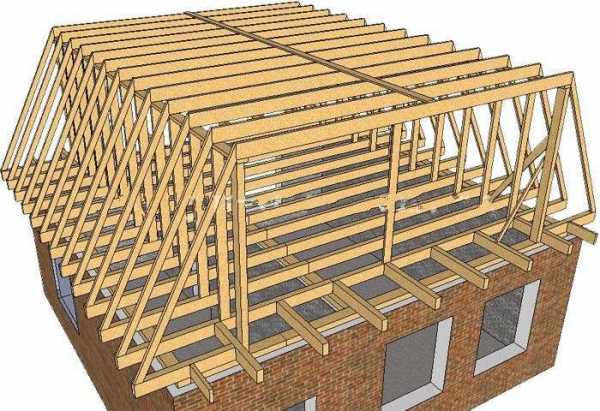

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

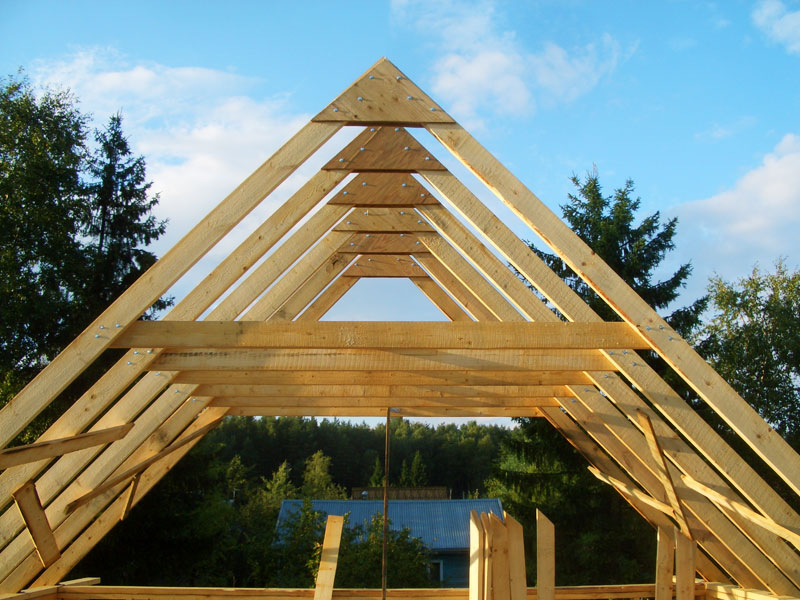

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Заключение

Гипсокартон можно заменить на вагонку, как это часто делают. Она применяется при строительстве загородных домов и доступна на любом рынке. Если вы остановите выбор на этом материале, то вам потребуется дополнительная обрешетка. Еще одна разновидность материала, который используют при отделке мансарды, – фанера.

Так, можно заключить, что крыша ломаная возводится достаточно просто, немногим сложнее, чем знакомая двускатная. В любом случае выбор за вами. Ведь это ваш дом! Можно устраивать сложные ломаные крыши, а кого-то устроит обычная двускатная – выбор всегда за хозяином.

Монтаж кровли

Укладка покрытия кровли выполняется в соответствии с требованиями производителя. Т.е. каких-то особых отличий в этом случае нет, и разный угол наклона частей ската никак не отражается на технологии монтажа.

Не стоит экономить на контробрешетке, поскольку она нужна для обеспечения вентиляции, позволяющей быстро испариться влаге, оставшейся на поверхности гидроизоляции. Толщина брусков для контробрешетки выбирается с учетом типа кровли.

Тип обрешетки также зависит от того, какая кровля используется. Например, если предполагается положить волнистый шифер, то достаточно будет решетки из брусков, а для прямого шифера лучше применять сплошную конструкцию. В каждом конкретном случае решение должно приниматься в соответствии с типом материала кровли.

В том случае, если вам не ясно, как выполняется ломаная крыша своими руками, видео, размещенное у нас, позволит осветить сложные моменты монтажа.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Типы крыш с мансардным помещением

По типам мансардные крыши делятся на:

• Односкатные.
• Двускатные.
• Ломанные.
• Четырехскатные.

Каждый отельный вариант имеет свои особенности и преимущества. Создается такая кровля при строительстве дома, но ее можно соорудить и уже в готовом здании. Для этого заранее надо продумать конструкцию и произвести правильные расчеты. Какой тип мансарды выбрать, необходимо решать, отталкиваясь от личных предпочтений, архитектурных особенностей здания и финансовых возможностей.

Односкатные мансарды

Дома с односкатными типом кровли выглядят необычно и оригинально. Их устройство, из-за отсутствия конька, является довольно простым. При таком монтаже кровли балки опираются на мауэрлат и закрепляются на равноуровневых стенах. Угол ската получается 35-45 градусов. Если сделать угол наклона меньше, он будет способствовать скапливанию снега и воды.

К преимуществам односкатной конструкции относятся:

1. Простота монтажа.
2. Нестандартный внешний вид.
3. Небольшие капиталовложения.
4. Прочность и надежность.

Двускатные

Двускатная мансарда более распространенная. Она бывает:

1. Симметричной.
2. Ассиметричной.

Фронтоны у такой конструкции — прямые. Само помещение получается трапециевидным или квадратным. Окна при таком устройстве располагают в крыше. Уклон наклона скатов варьируется в пределах от 45 до 60 градусов.

Ломанные

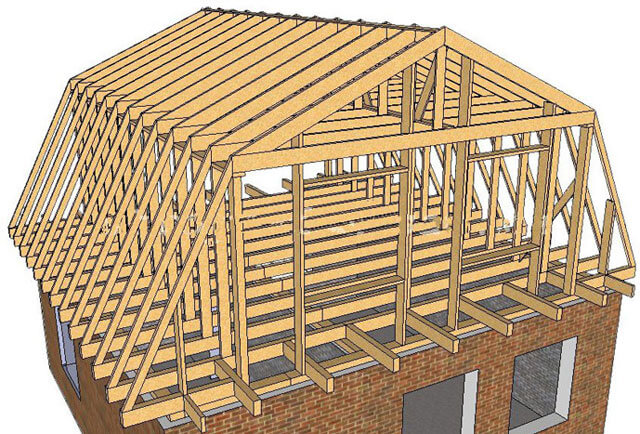

Ломанная мансардная кровля — более сложная. Она состоит из двух скатов с разными уклонами. К ее преимуществам относится довольно просторное жилое помещение на втором этаже.

При самостоятельном строительстве отдается предпочтение именно такой конструкции, так как она позволяет максимально увеличить жилое пространство, отличается простотой монтажа и выгодной стоимостью.

Четырехскатные

Четырехскатные крыши относятся к сложным системам. При их обустройстве получаются большие расходы на дополнительное утепление. К положительным качествам таких систем относятся:

1. Устойчивость к сильным ветрам.
2. Оригинальный внешний вид.
3. Экономичность расхода материалов.
4. Устойчивость к снеговым нагрузкам.
5. Длительный срок эксплуатации.

Обустройство мансарды в эко-стиле: видео-идея

Наклонные стены и скошенный потолок несколько ограничивают варианты расстановки мебели.

Возле наклонных стен устанавливают кровати и невысокие тумбочки. Высокие шкафы можно разместить возле фронтонов. Мебели не должно быть слишком много: это помещение не следует загромождать лишними предметами.

Двухскатная конструкция крыши является самой простой и наиболее удобной для планировки помещений на мансарде

Крыша мансардного типа своими руками – дело, которое под силу далеко не всем. Необходимо использование грузоподъемной техники при монтаже стропильной системы, а кроме того – следует применять сложные расчеты для правильного устройства мансарды. Лучше доверить выполнение этой работы профессионалам: в этом случае не будет допущено грубых ошибок и мансарда станет самым уютным помещением в вашем доме.

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф.

Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

• Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
• Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
• Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.
