Водоотвод с крыши – виды систем и технология установки на скатную кровлю

Что такое водосток

Состоит системы из двух основных элементов:

1. Желоба (лотки), которые монтируются под свесом карниза.
2. Трубы, которые крепятся к стенам здания в вертикальном положении.

Пример водосточной системы крыши дома

Дополнительно в состав входят:

• кронштейны, поддерживающие желоба;
• хомуты – крепление для труб;
• воронки – промежуточный элемент между желобами и трубами;
• сливы – нижняя часть водосточной трубы, которая даёт направление сливу воды;
• различные фитинги (заглушки, отводы, тройники).Схема водостока для кровли

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

1. Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
2. Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
3. Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

• легкий вес;
• устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
• морозостойкость;
• простота крепления;
• доступная цена;
• разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

1. Поврежденная деталь не подлежит ремонту.
2. Разрушается, трескается при сильном ударе, падении.
3. При нагреве расширяется.
4. Не подходит к использованию в многоэтажных домах.

Невзирая на минусы монтаж пластиковых водосточных труб востребован сильнее благодаря простоте и доступности установки.

Из металла

Металлические водостоки бывают:

• алюминиевыми;
• медными;
• цинк-титановым;
• стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

1. Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
2. Не горит.
3. Элементы прочные и надежные, устойчивы к механическим повреждениям.
4. Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Выбор элементов водостока невелик, поэтому и сфера использования остается ограниченной. Крепится сложнее, чем пластиковый тип. По цене обойдется дороже.

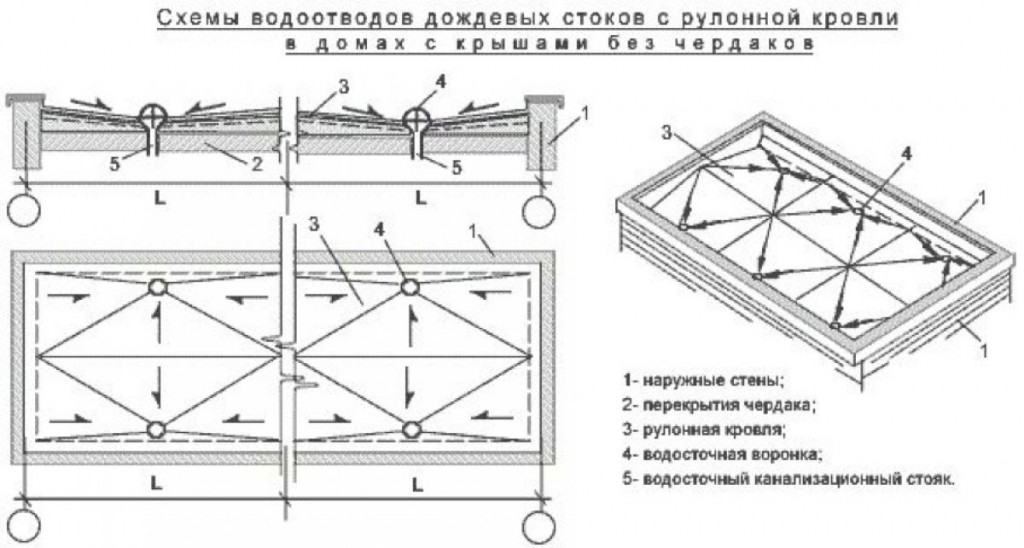

Правила устройства водоотвода в многоэтажном доме

Водосток на плоской кровле должен при любых погодных условиях выполнять свою основную функцию – эффективное удаление воды с поверхности крыши. Ливневую канализацию нельзя устраивать у стен здания, такое положение будет способствовать их промерзанию. Рекомендуется водостоки располагать параллельно продольной оси здания.

Далее мы рассмотрим устройство подробнее.

1. Перед устройством бетонной стяжки всю поверхность крыши нужно разделить на зоны площадью 160-200 квадратных метров. В центре каждой зоны должен находиться стояк с водоприемником.
2. Уклон от краев зоны к воронке должен составлять не менее 1 – 2 градусов, что обеспечивает стекание воды в воронку с нужной производительностью.
3. От стояка устраивается подземный водоотвод к коллектору водосбора.

1. Для водосточной системы ливневой канализации в многоэтажных домах применяются трубы диаметром 100, 140 или 180 миллиметров из различных материалов. Их длина должна составлять 70 или 138 миллиметров, что регламентируется нормами проектирования.
2. Размер поперечного разреза трубы подбирается так, чтобы 1,0 – 1,2 активной плоскости выводил воду с квадратного метра поверхности крыши.
3. Настил крыши должен быть водонепроницаемым, что достигается с помощью использования битумных и резинобитумных материалов. Хорошие результаты по водонепроницаемости дает применение рулонных наплавляемых материалов, производимых именно для устройства надежных кровель.

Как самому установить водосточную систему скатной кровли

Если на плоских кровлях скрытый слив обустраивается на этапе строительства дома, то для скатной крыши его можно смонтировать в любое время. Теоретически жёлоб для отвода воды можно сделать своими руками из пластиковых канализационных труб, но выглядят такие самоделки убого, поэтому я советую купить готовую конструкцию.

Заводские модели водосточных конструкций в разы качественней и красивее самоделок.

Из чего делают водостоки

Наружный водоотводящий желоб, водосточные трубы и прочая вспомогательная фурнитура сейчас делается из нескольких материалов и у каждого из них есть свои плюсы и минусы:

• Конструкции из оцинкованной стали считаются одними из лидеров рынка. Цена у них небольшая, но срок службы оставляет желать лучшего. Особенно быстро их съедает ржавчина в больших городах. Тонкий слой цинка не в состоянии долго противостоять кислотным дождям, а сталь толщиной 0,4 – 0,5 мм быстро съедает коррозия;

Если решите брать металлические конструкции, то лучше остановиться на моделях с полимерным покрытием. Такая краска способна продержаться несколько десятков лет и с ней вашей водосточной системе ничего не угрожает.

Отливы из оцинкованной стали лучше брать с полимерным покрытием.

Пластик подвержен температурным деформациям.

• Алюминиевые конструкции также довольно легкие и прочные, но стоят значительно дороже стали. Зато алюминий не нуждается даже в покраске, прочная оксидная пленка надежно защищает такие конструкции от коррозии. Правда не всем нравится цвет таких желобов, хотя с другой стороны никто не мешает покрасить алюминиевые водостоки;

Алюминиевые отливы прочные и легкие.

• Медные желоба считаются элитным товаром. Они, конечно, красивые и прочные, плюс гарантия на медные водостоки стартует от 50 лет. Но цена у них заоблачная, обычно такие отливы ставят на тех домах, где монтируется аналогичная медная кровля;

Медь красивый и долговечный, но очень дорогой материал.

• Водоотливы из титан-цинка появились относительно недавно. В Европе они довольно распространены, у нас же из-за дороговизны материала их ставят крайне редко. Хотя из всех выше перечисленных это самый прочный, легкий и долговечный материал.

Титан-цинк – это новый прочный материал.

Инструкция по установке отливов

Так как металлические отливы считаются едва ли не самыми популярными, технику монтажа мы будем рассматривать именно на их примере. Установка пластиковых отливов не сильно отличается от монтажа металла, инструкцию вы найдете на видео в этой статье.

Защита кровли от холода и жары

В малоэтажном секторе востребованы в основном бесчердачные плоские крыши, ведь чердак требует дополнительных затрат и нарушает архитектурные пропорции дома. А значит, кровля должна защищать от зимнего холода и летней жары. При этом общая особенность плоских крыш заключается в том, что теплоизолирующий слой расположен поверх несущей конструкции (в скатных он обычно находится между стропилами). Если же утеплить помещение снизу, точка росы может сместиться в толщу перекрытия, что приведёт к сокращению срока службы последнего.

Что касается вариантов исполнения кровли, то их — десятки. Достаточно сказать, что только в СП приведено более 40 «рецептов». При этом компании — производители покрытий и утеплителей предлагают всё новые и новые инженерные решения. Однако в их основе всегда лежит одна из двух принципиальных схем — традиционная или инверсионная.

Схемы устройства крыш «Технониколь»

Традиционная конструкция в общих чертах такова: поверх несущего основания уложена пароизоляционная плёнка (полипропиленовая, полиэтиленовая, бутумно-полимерная), затем следует утеплитель, например — плиты из минеральной ваты, обладающие прочностью на сжатие при десятипроцентной деформации не менее 30 кПа,  в один или два слоя суммарной толщиной от 200 мм. Выше расположен разделительный слой (например, из полиэтиленовой плёнки), по которому заливают армированную уклонообразующую стяжку (плоской кровле обязательно придают уклон 2–3 % к центру или краям, чтобы обеспечить сток воды). Высохшая стяжка служит основанием для рулонного или мастичного гидроизоляционного покрытия.

Возможны и другие варианты. Например, уклонообразующую стяжку можно расположить в самом низу пирога; в этом случае кровельную гидроизоляцию фиксируют гравийным балластом, тротуарной плиткой на опорах или специальными дюбелями. Некоторые материалы, скажем система «РУФ УКЛОН» (Rockwool) или «ТехноНИКОЛЬ Уклон» позволяют вовсе обойтись без стяжки: плиты имеют переменную толщину, и с их помощью нетрудно создать плавные перепады уровня для обеспечения стока воды.

Инверсионная кровля устроена иначе: в ней устойчивый к постоянному воздействию воды утеплитель (как правило, экструдированный пенополистирол — ЭППС) расположен поверх гидроизоляции. При этом последняя надёжно защищена от механических повреждений и находится в зоне положительных температур (циклы замораживания-размораживания разрушительны почти для любого материала). Инверсионную кровлю несложно превратить в эксплуатируемую, например засыпав утеплитель дренажным слоем пескогравия и уложив тротуарную плитку. К недостаткам конструкции можно отнести более сложный водоотвод. Однако о водостоках необходимо поговорить отдельно.

К теплоизоляции для плоской кровли предъявляют особые требования. Материал должен не только иметь низкий коэффициент теплопроводности, но и хорошо сопротивляться механическим нагрузкам — как распределённым (давление вышерасположенных слоёв кровельного пирога, оборудования, снега), так и локальным, возникающим при монтаже. Кроме того, важно, чтобы материал обладал гидрофобными свойствами и был негорючим. На данный момент существует несколько способов монтажа теплоизоляции: с применением механического крепежа, клеевой и свободная укладка. Помимо традиционного двухслойного утепления всё более востребованным решением становится укладка в один слой. Компания Rockwool предлагает уникальные плиты двойной плотности, которые состоят из жёсткого верхнего и лёгкого нижнего слоёв, что ускоряет проведение работ и повышает их качество.

Григорий Громаков

Специалист по развитию направления «Плоские кровли» компании ROCKWOOL

Стоит ли бояться, что плоская кровля потечет?

Одной из самых распространенных «страшилок» о плоских кровлях является угроза протечек, уходящая корнями еще в советские многоэтажки, школы и больницы, крыши которых протекали с завидным постоянством.

При нарушении технологии монтажа и применении неспециализированных материалов потечет любая крыша, будь она плоская, скатная или купольная.

Производители предлагают большой выбор типовых решений для плоских кровель различных типов, применение которых гарантирует отличный результат. А вот попытки «колхозить», исходя из собственных представлений о том, как и чем, чреваты протечками, а «вину» за их появление с большой вероятностью возложат на конструкцию как таковую.

p10228 Участник FORUMHOUSE

Дом 6×9 м, кирпич, перекрываю пустотными плитами по армопоясу, уклон микроскопический, так как Краснодар. С трех сторон кирпичный парапет. Гидроизоляция – резиновая краска, как вариант – битумная мастика. Прокрашиваем всю ванну, в т. ч. внутри и сверху парапет. Утепление изнутри – наклеиваем 10 см ЭППС, затем натяжной потолок. Вопрос: почему это плохое решение? Помогите, почему это плохое решение? А то реализую, а потом исправлять.

Радует, что за помощью обратились до того, как начались проблемы, и их можно избежать без чрезмерных усилий и затрат.

Владимир Шалимов

Решение, действительно, далекое от правильной работы кровельной системы (а это именно целостная система, а не произвольный набор отдельных слоев). В данном варианте есть несколько критических моментов, которые могут привести к отрицательным последствиям. Перечислим некоторые: внутреннее утепление ведет к тому, что на железобетонной плите со стороны помещения может постоянно образовываться конденсат, приводящий к развитию грибка, плесени и постоянному выкапыванию влаги в жилые комнаты. «Микроскопичность» уклона не зависит от местонахождения объекта. Здесь рекомендуется руководствоваться нормативными значениями, указанными в Своде Правил «Кровли» (СП , Таблица 4.1). Для того чтобы не наделать ошибок при реализации проекта, лучше всего использовать уже готовые кровельные решения, разработанные специалистами.

Если для скатных кровель водосточная система рекомендована, но некоторые годами обходятся без нее, считая, что достаточно отмостки, то для плоских она является важнейшим элементом. И при прочих вводных на герметичность покрытия влияет наличие правильной разуклонки и пропускная способность водосточной системы.

orlov_aleksandr Участник FORUMHOUSE

Помогите определиться с необходимым количеством водосточных воронок и наиболее правильной разуклонкой плоской кровли. Пирог планируется: монолитная плита, наплавляемая пароизоляция, ЭППС 200 мм, стяжка, ПВХ мембрана. На данном этапе стройки залита монолитная плита перекрытия второго этажа, закуплен блок для парапетов. Прикладываю лист из проекта, но там допущена ошибка по высотам

Владимир Шалимов

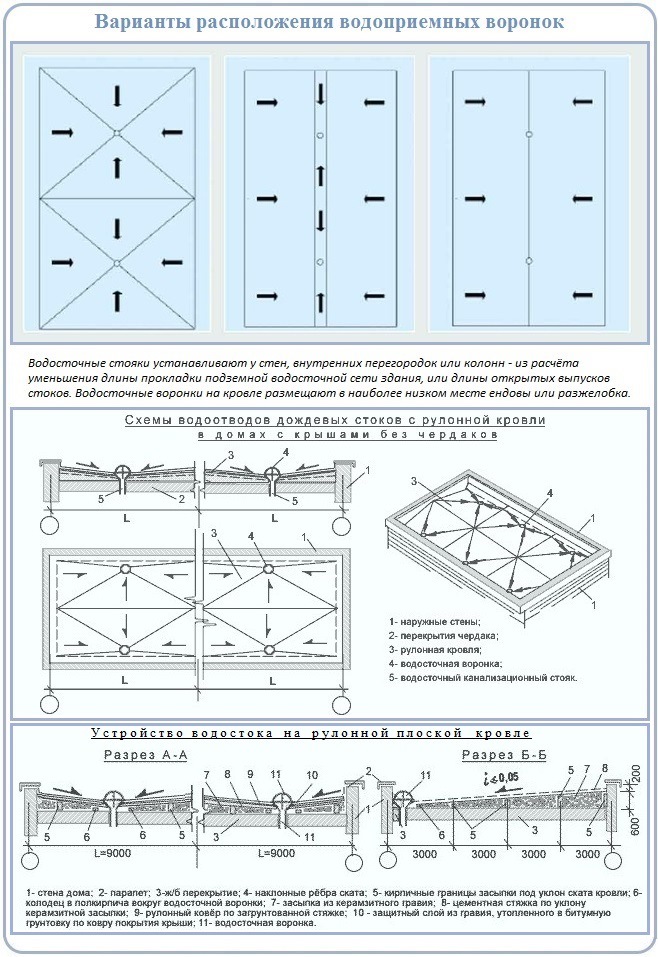

Определение количества водосточных воронок – это полностью расчетный процесс, выполняемый согласно нормативным документам СП и СП При этом учитываются факторы местоположения объекта строительства, количество выпадаемых осадков, площадь водосбора, водопропускная способность водостока и т.д. Без полного набора этих данных количество воронок можно назвать лишь приблизительно. Так, например, для средней полосы России предельная площадь водосбора одной стандартной водосточной воронки диаметром 110 мм – не превышает 300 м².

Также, при необходимости, предусматривают аварийный водоотвод при помощи парапетной воронки. Рекомендуем обратиться к специалистам за очной консультацией с предоставлением необходимых исходных данных. Технические специалисты обладают компетенцией в расчетах количества водосточных воронок, клиновидной теплоизоляции для создания уклонов и контруклонов и разработке оптимальной схемы устройства водоотведения с поверхности кровли.

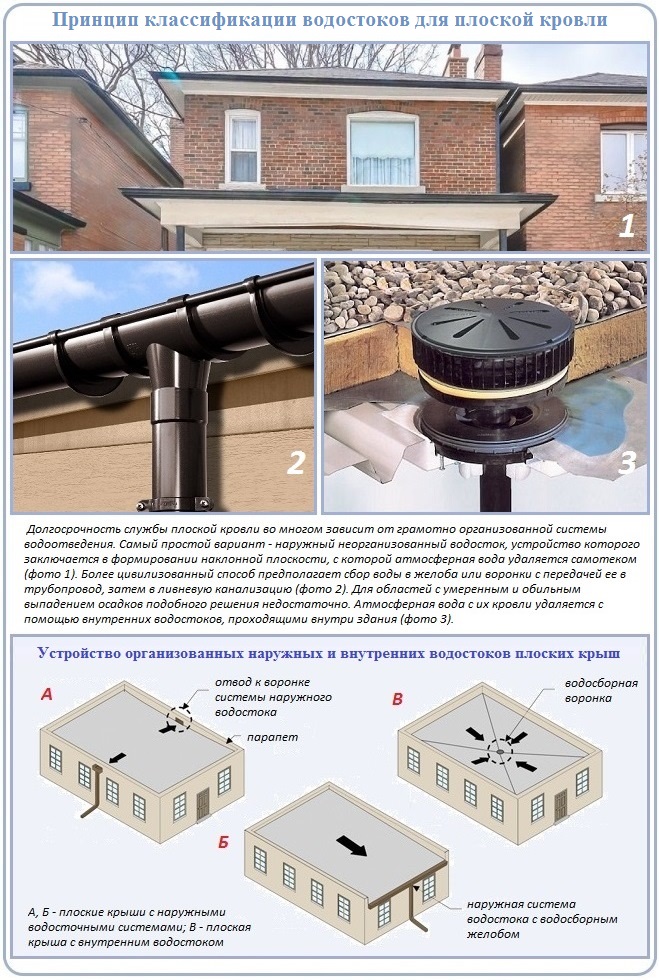

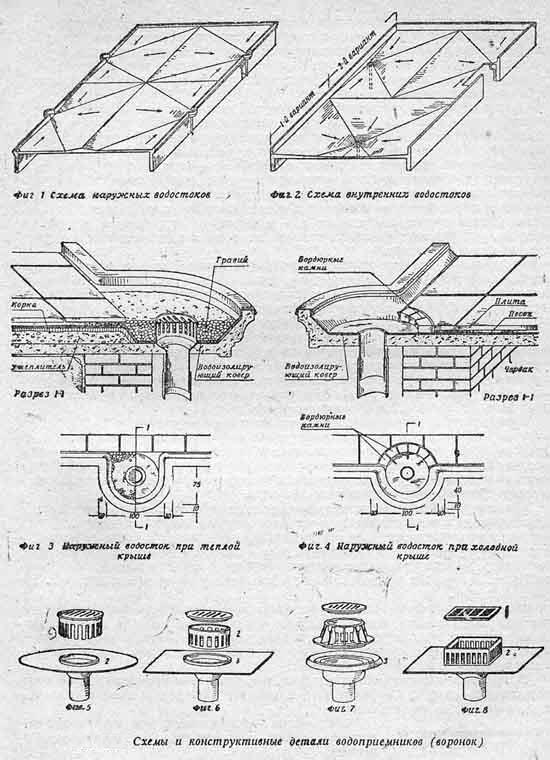

Каких видов может быть организованный водосток?

Организованный водосток с кровли согласно СНИП делится на два вида: внутренний и внешний. Функции двух видов систем в целом одинаковы, но все же во всем остальном конструкции заметно отличаются.

Внешний организованный водосток

  Привычные всем водосточные системы с желобами и трубами на фасаде здания относятся к внешним водостокам. Они применяются при строительстве и обустройстве домов с покатым типом кровли.

Основной элемент такого водостока – это жёлоб. Он выполняет наиболее значимые функции. Остальные же части конструкции по большей части являются дополнительными элементами.

После водосточной системы жидкость обычно сразу же попадает в канализацию. Зачастую внешний водосток соединяется и с дренажной системой участка. Которая так же защищает от влаги, но на этот раз уже по большей части от грунтовых вод.

Обычно при обустройстве внешнего водостока применяется довольно много дополнительных элементов труб, таких как углы, отводы, тройники.

При установке большое значение имеют различные крепежные элементы. От их качества и правильного монтажа зависит срок службы всей конструкции в целом.

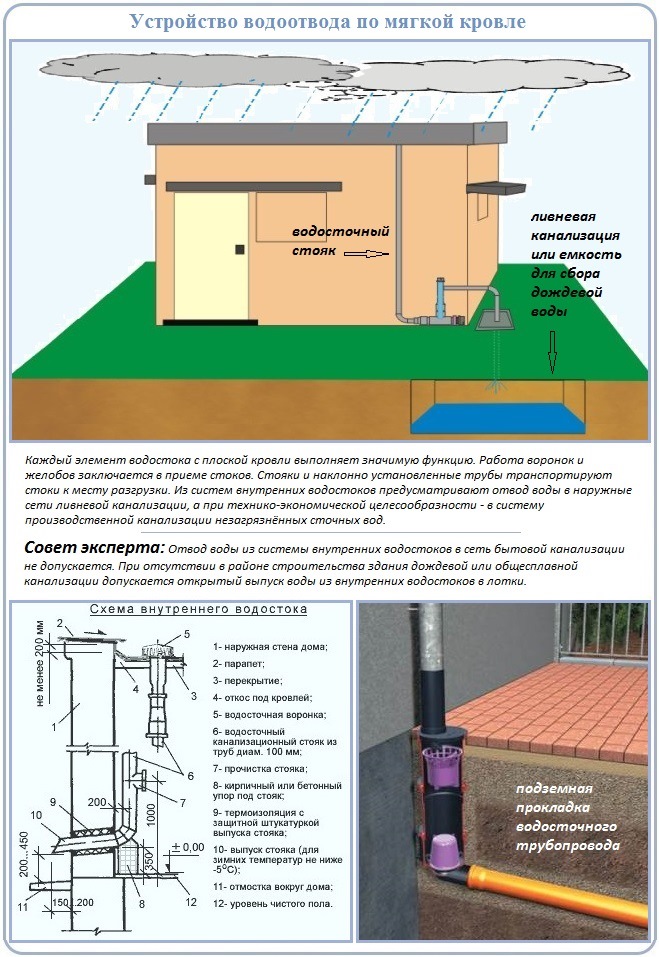

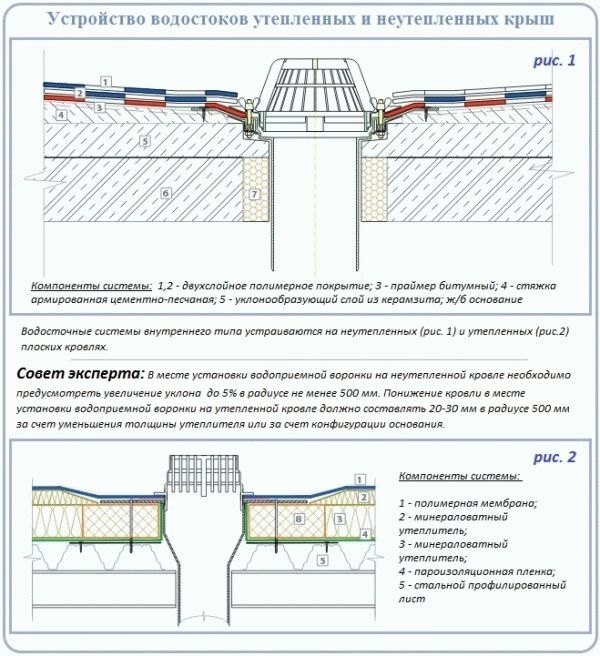

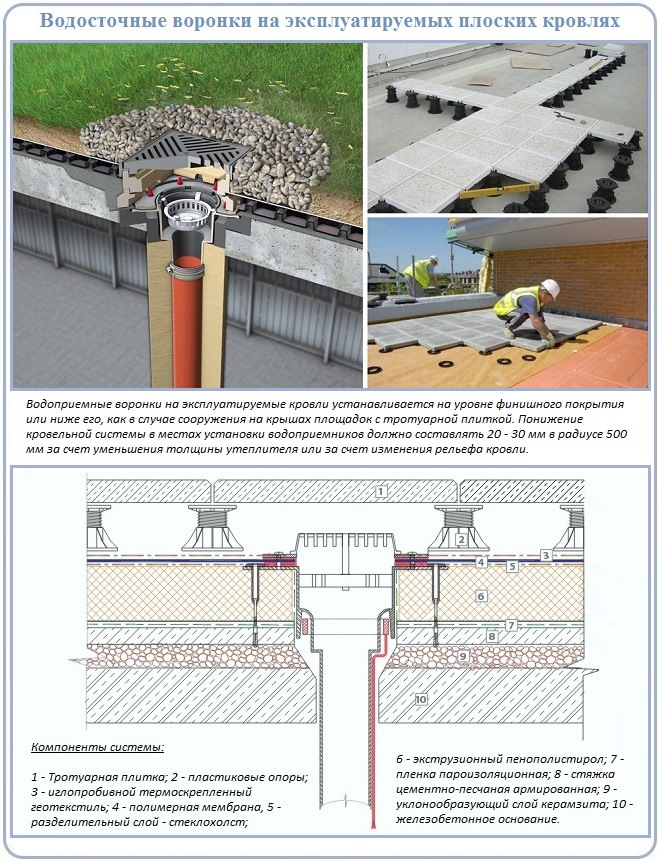

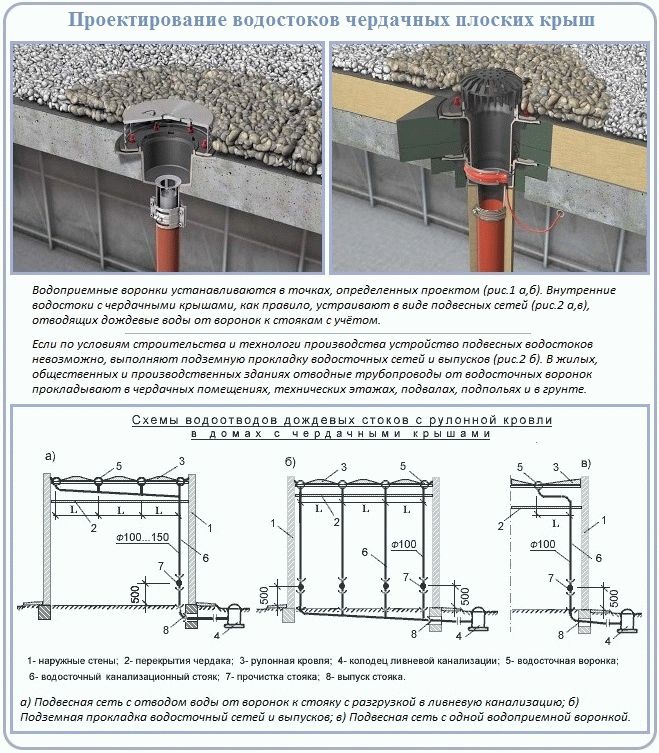

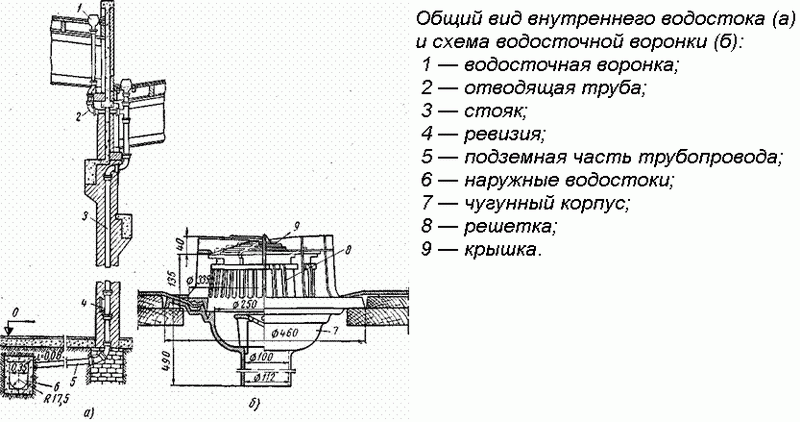

Внутренний организованный водосток

  Внутренний водосток устанавливается только на плоском типе кровли.

Большая часть его элементов находится под облицовкой, из-за чего система и получила свое название. Над кровлей видны только воронки, которые в данной конструкции выполняют функцию сборника.

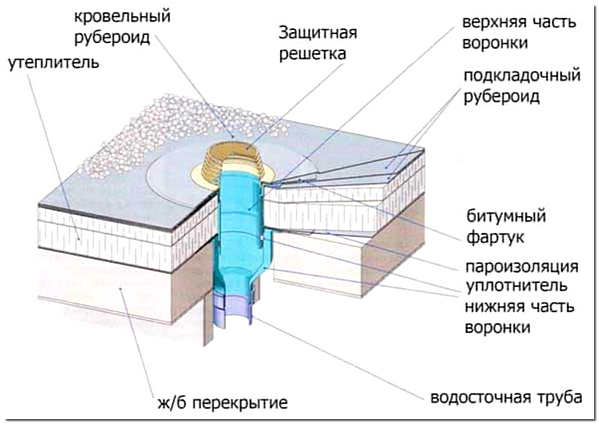

Желоба, как уже стало понятно, в данной системе не используются. Самые продолжительные части – это трубы. По большей части они расположены под облицовкой кровли, но определенное их количество монтируется и на фасаде здания, для отвода жидкости из системы.

Во внешнем организованном водостоке трубы терпят повышенную нагрузку. Поэтому очень важно выбирать только особенно прочные и качественные материалы.

Внутренний водосток защищает не только фундамент здания. В первую очередь он необходим для того, чтобы на плоской кровле не скапливалась вода. Для этого еще при монтаже облицовки в местах установки воронок делаются небольшие углубления, обеспечивающие естественное движение жидкости.

Недостатки неорганизованного водостока

• Так как вода, сливаясь в кровли, попадает и на землю, и на фасад, происходит следующее:
• Разрушается цоколь;
• Изнашивается преждевременно фундамент;
• Повреждается фасад здания.

Ненамного исправить ситуацию поможет вынос карниза от стены на 60 см. свес карниза нужно покрыть специальным фартуком, изготавливаемым из кровельной стали. Но это совершенно не защитит фундамент здания при косых дождях.

Завершая статью, стоит сказать, что если выбирать между неорганизованным и организованным водостоком, то предпочтительнее все-таки организованные системы водостока. Чтобы выполнить замеры, произвести расчет наружной системы водоотвода, можно вызвать мастера или выполнить эту работу самостоятельно.

Материалы, используемые для создания уклона плоской кровли ↑

Рисунок 7. Различные способы создания уклона плоской кровли

Теперь давайте рассмотрим каждый из вышеописанных методов устройства уклона плоской кровли более детально:

1. 1. Устройство уклона плоской кровли с использованием пенобетона довольно-таки дорогостоящий процесс, так как требует привлечения людей, специализирующихся непосредственно на данной сфере. При использовании пенобетона, на несущее перекрытие укладывается слой из него, а после этого, сверху, устраивается стяжка из фибропенобетона – очень прочного и пожаробезопасного материала. Поверх всего этого, укладывается слой гидроизоляции путем наплавления, что позволяет сделать кровлю очень надежной и прочной.
2. 2. Если же уклон плоской кровли выполняется при помощи сыпучих материалов, то тут, первым делом, на бетонное основание наносят рулонный битумный наплавляемый гидроизоляционный слой из стеклоизола, который обладает повышенной теплостойкостью, прочностью и быстротой монтажа. После этого, поверх слоя гидроизоляции укладывают используемый сыпучий материал, а затем уже все остальные, которые предусмотрены по плану.

Чтобы сыпучий материал не рассыпался и держал заданный угол, его необходимо полить специальным цементным молочком. Это жидкий раствор, который делается на основе цемента и воды (обычно пропорция составляет 1:2 или 1:4 цемента и воды). После его высыхания, слой становится прочный и не разваливается.

1. 3. Очень часто, уклон плоской кровли выполняют при помощи минеральных плит либо пенополистирола. Это способ стал очень популярен благодаря своей легкости в монтаже и надежности в эксплуатации, а так же дешевизне материала. Кроме того, этот материал очень легкий, что так же делает ему дополнительный плюс при выборе. Очень часто, к этому методу прибегают даже в процессе ремонта кровли, когда нужно выполнить “разуклонку” старой кровли. Данный материал крепится при помощи специальных саморезов, мастики или специального клея.

Мы рассмотрели только три основных метода выполнения уклона плоской кровли, хотя существуют и другие альтернативные методы, например при помощи специальных пластиковых панелей, которые изготавливаются под заказ по индивидуальным проектам. Но этот метод очень дорогой, так как все выполняется под заказ с привлечением большого количества людей.

Видео по теме «Уклон плоской кровли: способы устройства»:

Какие трубы использовать для ливневки

При больших объемах стоков (большая площадь крыши, дождливый регион) использование только открытых каналов неэффективно, разве что в качестве дополнительных водосборников. Поэтому отводы дождевой канализации прокладывают подземным способом от каждого дождеприемника, используя полимерные трубы в зонах пешеходной нагрузки и металлические (стальная, чугунная), если необходимо проложить магистраль через въездную зону. Полимерные трубы используют двух видов:

• Гофрированные двухслойные – наружный слой выполнен из полиэтилена низкого давления, а внутренний, из полиэтилена высокого давления. Речь именно о специализированных трубах с высоким классом жесткости, предназначенных для устройства ливневой канализации, а не о монтажных, в которых прокладывают электрокабели.
• Рыжие канализационные – они предназначены для отвода серых стоков из дома к локальным очистным сооружениям или в коллектор централизованной сети. Но в большинстве случаев именно такими трубами и комплектуют ливневую канализацию.

Объем ливневых стоков величина расчетная, зависящая как от площади крыши здания, так и от количества осадков, выпадающего в регионе, но в большинстве случаев для ливневой канализации даже большого частного дома достаточно трубы диаметром 110 мм. По стоимости что гофра, что гладкая ПВХ обойдутся примерно одинаково, но если рассматривать удобство и итоговые затраты, гофра предпочтительнее. Благодаря гибкости при монтаже потребуется минимальное количество фитингов, а они тоже стоят денег, да и ремонт обычно требуется там, где есть соединение. Удобство прокладки гибкой трубы на порядок выше, чем жесткой, а форму гофра держит не хуже. Класс прочности (SN) у обоих видов достаточен для прокладки подземным способом даже на большой глубине. Обычно ливневую канализацию сильно не заглубляют, но когда речь о точечной системе, отвод укладывают преимущественно под отмосткой.

Примеры частных домов

Среди застройщиков есть немало сторонников плоских крыш. Их привлекает простота возведения, невысокая стоимость работ и возможность размещения площадки для летнего отдыха.

Дизайн зданий с такой крышей идеально вписывается в стилистику минимализма, предоставляя разработчикам проекта широкое поле для творчества.

Просторно, комфортно и ничего лишнего – девиз всех, кто выбирает дом с такой кровлей. Скатная крыша визуально утяжеляет здание, а плоская, напротив, делает его легким и воздушным.

Внешний вид фасада одноэтажного дома с плоской крышей выгодно отличается от изрядно приевшихся вариаций «теремкового» характера.

На нем чаще всего вы не увидите водосточных желобов и труб, вода из которых попадает на стены и портит внешний вид отделки. Внутренний водоотвод эффективен, практичен и незаметен.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле.

Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

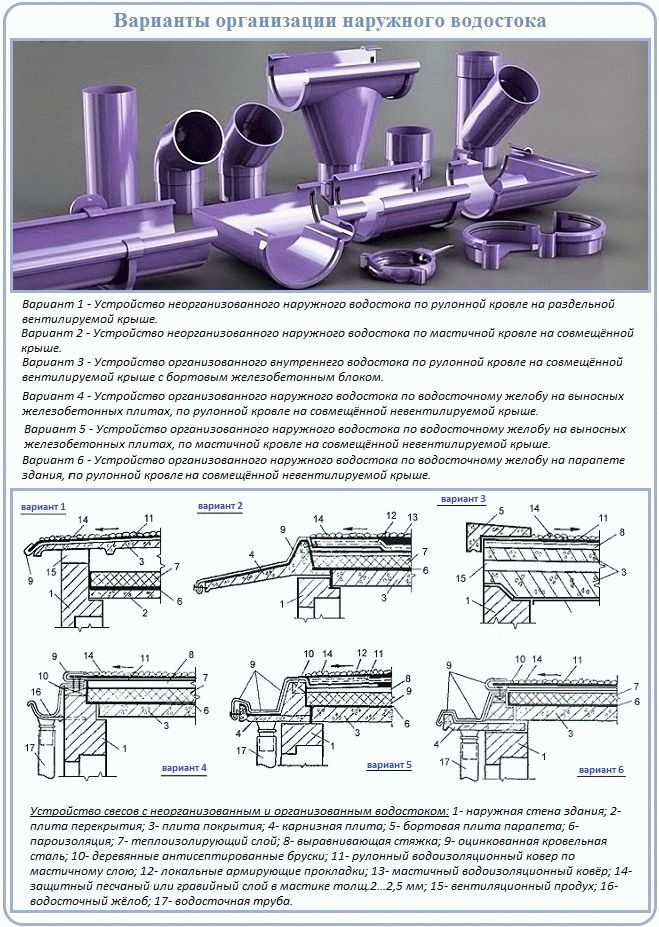

Наружный водосток

Система удаления осадков с кровли играет очень важную роль в конструкции здания, водосточные трубы позволяют максимально эффективно транспортировать их до канализации, и тем самым защищают наружные ограждающие конструкции от намокания, и порчи.

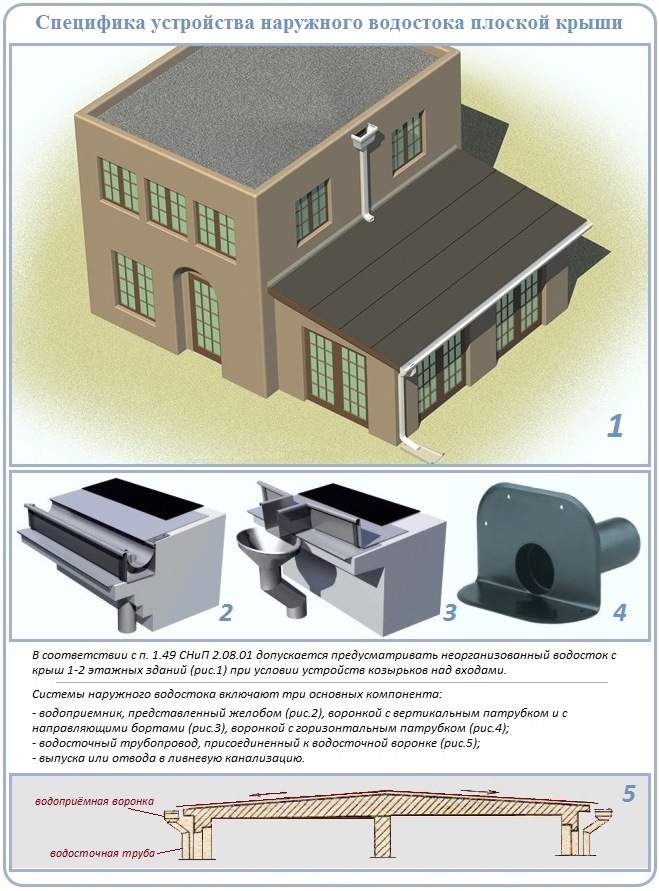

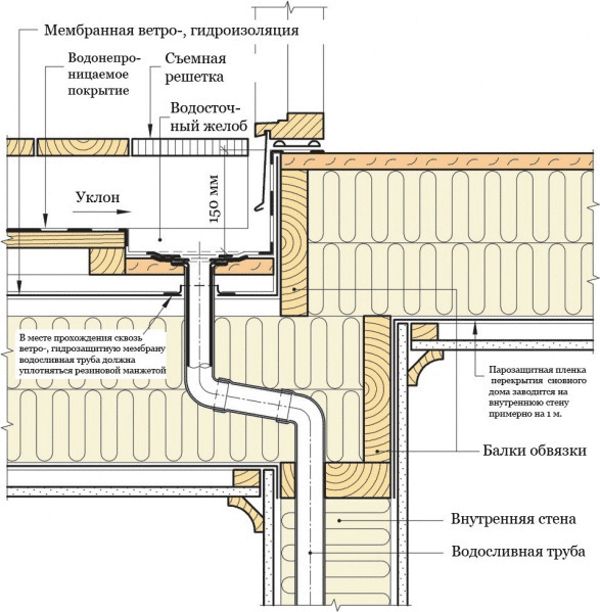

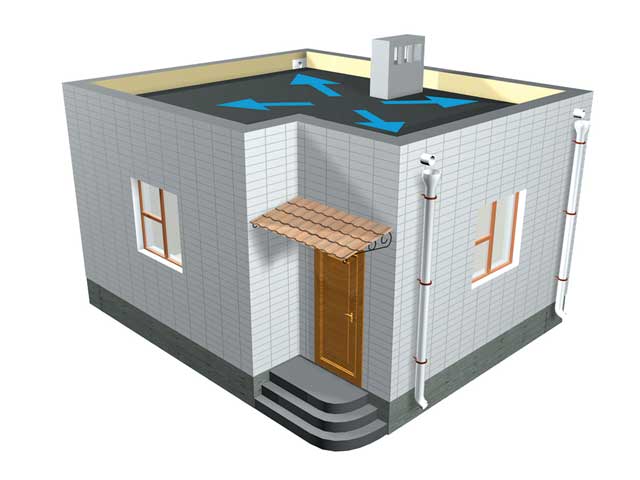

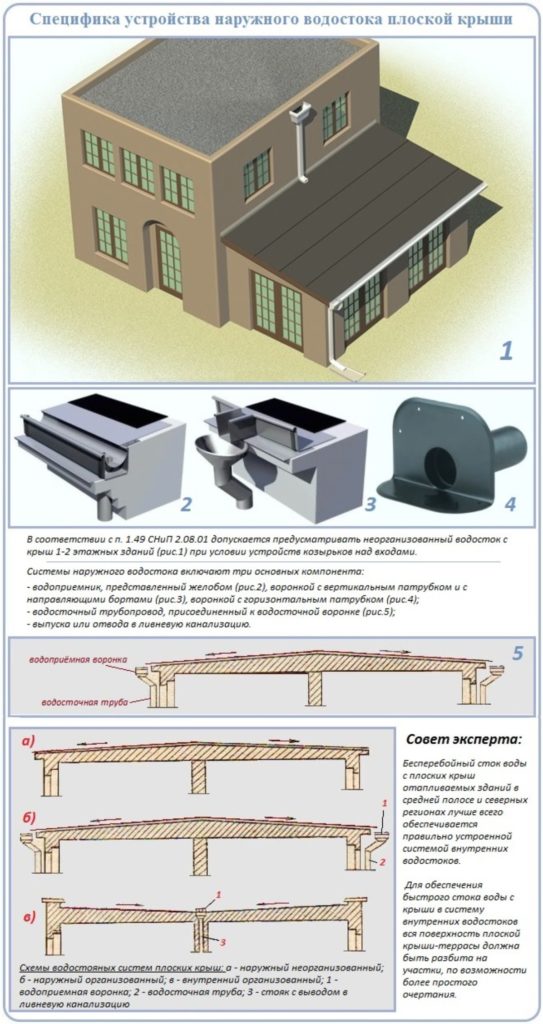

Наружный водосток с плоской кровли

Когда говорят плоская кровля – то это вовсе не значит, что угол перекрытия равен нулю. По строительным нормам, для плоской кровли предусматривается угол наклона не более 5°, чего более чем достаточно для стекания водяного потока в один край.

В то же время, человек, находясь на такой кровле, совершенно не ощущает какого-либо дискомфорта .

Для плоской крыши также предусматривается система водостока , в большинстве случаев это внутренние инженерные коммуникации, закладываемые еще в проекте здания, однако нередко можно увидеть и наружные водостоки с плоской крыши.

Такой вариант возможно реализовать различными способами в зависимости от типа кровли :

• Жесткая кровля из шифера, металлопрофиля, ондулина – так как вода стекает всем углублениям сразу, то используется общий желоб по длине соответствующий стороне ската и транспортирующий всю воду по системе водостока вниз;
• Мягкая кровля – битум, толь, рубероид – наиболее распространенный вариант для зданий с возможностью выхода наверх – устраиваются переливные окна, для чего устраивается отверстие в кромке ограждающей стены, находящейся на наклонной стороне.

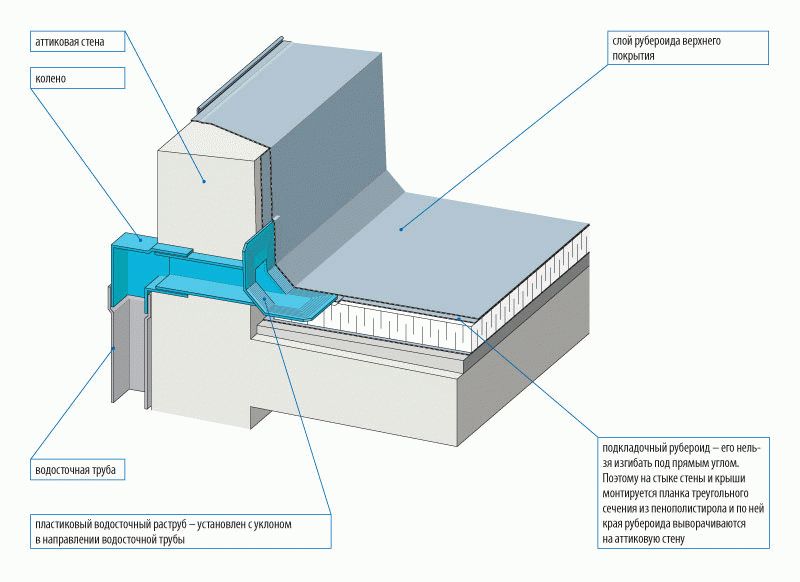

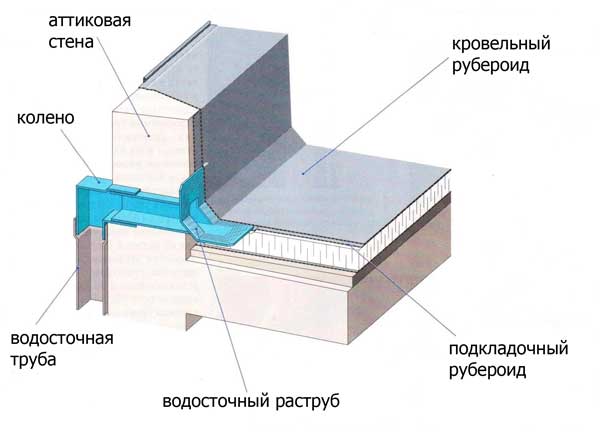

Переливное окно представляет собой квадратную или прямоугольную металлическую пластину из оцинкованного железа, с отверстием посредине и патрубком длиной в полметра. Очень важно чтобы слив был расположен как можно ближе к покрытию , что гарантирует наиболее эффективное удаление воды.

Снип на наружные водостоки

Обустройство наружных водостоков, как обязательного элемента инженерных сетей в зданиях и сооружениях строго регламентируется нормативными документами и в частности СНиП – 89.

Конструкция водостока, несмотря на кажущуюся простоту, при несоответствии вышеуказанным требованиям не сможет в полной мере обеспечить отвод влаги, что неминуемо приведет к порче декоративного покрытия стен и фундамента , а также проникновению влаги за ограждение и в подвал.

Документом оговариваются высотность здания и тип водостока в зависимости от этого:

• При этажности до пяти уровней включительно , должен быть обустроен наружный организованный водосток;
• При этажности до двух уровней включительно возможно обустройство наружного неорганизованного водостока, при этом, над входами и балконами второго этажа обязательно должны быть обустроены козырьки;
• При этажности от шести этажей и выше проектируется внутренний водосток.

При строительстве частных домов , высота которых варьируется от одного до трех уровней, обустраиваются наружные водостоки, чаще организованного типа, так как в условиях собственного домовладения проводить обслуживание намного проще.

Наружный организованный водосток

Организованный водосток подразумевает сбор и транспортировку талой либо дождевой воды , начиная от окончания ската крыши и до ливневой канализации.

При длительном контакте наружных стен с влагой, и особенно направленном воздействии струй воды, из строя выходит штукатурка и цоколь , влага проникает в подвал, вызывая сырость, а через стены, во внутренние помещения.

Наружный неорганизованный водосток помогает лишь частично уберечь от этого стены, но цоколь здания по-прежнему остается в зоне поражения, поэтому даже в одноэтажных зданиях предпочтение стоит отдавать организованному водоотводу .

Недостатки у такой системы также есть – более высокая стоимость, и необходимость регулярной очистки, из-за засорения листвой, мхом и ветками. Основные составляющие системы – это горизонтальные желоба, подвесного или настенного крепления, сливы и вертикальные водостоки.

Существует зависимость – чем сложнее конструкция кровли, тем сложнее и система водостоков , каждый из скатов необходимо оборудовать своим желобом, который соединяется с остальными с последующим выходом на водосток.

Также вам будет интересно:

Последний принято обустраивать по углам здания с обязательным устройством слива уводящего поток в ливневую канализацию или просто как можно дальше от здания.

Также посмотрите полезное видео по монтажу наружных водостоков

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
2. На каждый желоб нужно по одной воронке.

3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
5. На каждую ветвь труб нужно по две заглушки.
6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Решение проблемы промерзания водостоков ↑

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

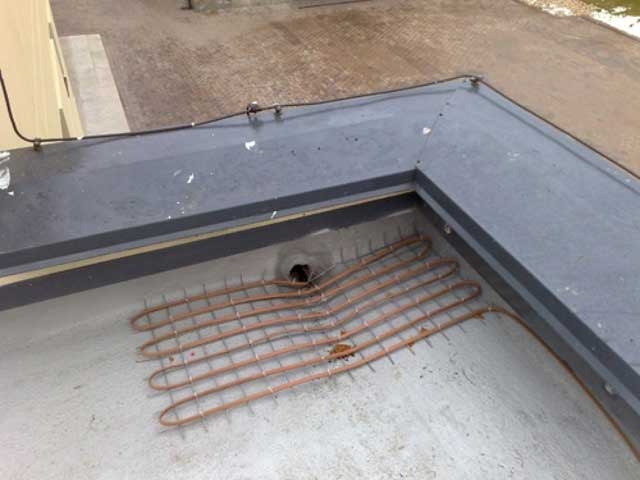

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.
