Ленточный фундамент глубина заложения

Глубина заложения ленточного фундамента под дом: посади дом на прочную основу

В коттеджном строительстве наибольшее распространение имеют ленточные фундаменты, прекрасно переносящие высокие нагрузки как от тяжелых каменных домов, так и от деревянных. Таким фундаментам не страшны сезонные движения грунтов и их неоднородность, небольшие перепады высот, а также возможные землетрясения в сейсмоопасных зонах. Прочность ленточного фундамента определяет его конструкция, габариты, а также очень важная его характеристика – глубина заложения.

Глубина заложения фундамента (в дальнейшем ГЗФ) – это расстояние от поверхности земли до нижней поверхности подошвы фундамента. От нее во многом зависит несущая способность и срок службы фундамента.

Любое строительство предваряет проектирование, а в каждом проекте есть целый раздел, посвященный фундаменту. Даже если застройщик захочет воспользоваться типовым проектом, которые всегда есть у любого архитектурного бюро, все равно раздел, посвященный фундаменту, должен пересчитываться под конкретные условия.

Сбор исходных данных. Инженерно-геологические изыскания

Перед проектированием фундамента нужно иметь определенный набор исходных данных, позволяющие рассчитать конструкцию, которая гарантированно выдержит нагрузку от дома еще и с нужным 30% запасом прочности. Эти данные дают инженерно-геологические изыскания, сделанные прямо на месте будущего строительства специализированной организацией, имеющей специалистов, нужную технику и приборы.

При изысканиях на месте будущего дома бурится минимум 3 скважины глубиной от 8 метров и более. Образцы грунта берут для лабораторных исследований.

Виды грунтов и их характеристики

1. Самыми плотными являются скальные грунты. Их сцементированная и спаянная структура позволяет возводить фундаменты практически на поверхности земли. Такие грунты практически не сжимаются и не промерзают. Единственная сложность – это сложность разработки такого грунта.

• супеси, содержащие в своем составе пески и 5—10% глины. При высоком содержании в них воды такой грунт может стать очень подвижным, такое явление называется плывун. Сооружение фундамента на таком основании противопоказано;

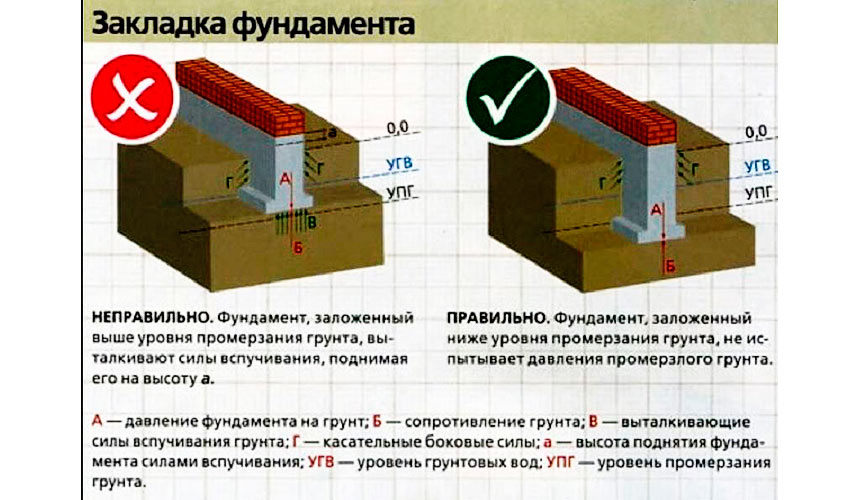

Каждый регион характеризуется своим глубиной промерзанием грунта в зимний период. Например, в Москве он составляет 140 см, в Ханты-Мансийске 240 см, а в Краснодаре – 80 см. Если подошва фундамента будет лежать на пучинистых грунтах выше глубины промерзания (ГП), то силы пучения, во-первых, будут стараться вытолкнуть дом из почвы, а во-вторых, будут действовать по касательной на боковую поверхность фундамента.

Эти природные силы огромны, их неравномерное приложение, которое определяется неоднородностью грунта, может сломать любую, даже самую крепкую строительную конструкцию.

Уровень грунтовых вод (УГВ)

При инженерно-геологических изысканиях всегда исследуют УГВ на участке. По очевидным причинам, ГЗФ должна быть минимум на 50 см выше УГВ. В очень редких случаях его закладывают и ниже, но тогда применяют дренаж и принудительную откачку воды из дренажных колодцев. Но это является очень дорогим удовольствием и в индивидуальном строительстве неприменимо.

Какой глубины делать ленточный фундамент под дом?

На глубину заложения фундамента еще влияет и будет ли у будущего дома подвал. Если да, то нижняя часть подошвы фундамента устраивается ниже уровня пола подвала на расстоянии не меньше 40 см. При этом не стоит забывать о том, что подошва должны быть выше УГВ и ниже ГП. В этом случае, на нижнюю часть не будут действовать силы морозного пучения, выталкивающие дом из земли.

При проектировании и строительстве фундаментов под его нижнюю опорную поверхность всегда делают дренажную подушку толщиной не менее 20 см из непучинистых материалов. Для этого подходит крупный песок или песчано-гравийная смесь, которую обязательно уплотняют.

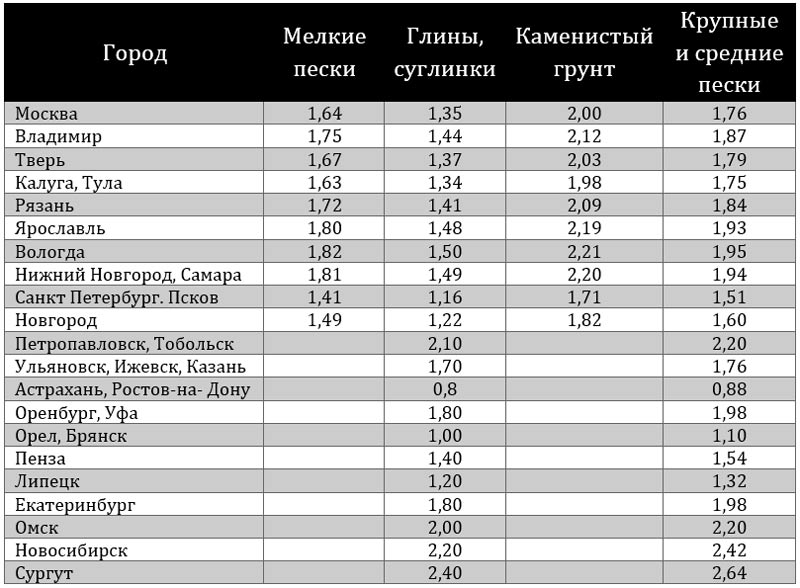

В разных регионах в зависимости от ГП грунта будет различная глубина заложения. При сильно заглубленных фундаментах боковые касательные силы пучения могут вызвать разрушение конструкции. Применение армированного железобетона высокой марки, а также засыпка боковых полостей непучинистым материалом (песком) существенно снижает воздействие боковых сил.

На непучинистых грунтах фундамент для домов, не имеющего подвала, можно закладывать на меньшей глубине: 50—70 см. В зависимости от нагрузки, которую дом оказывает на грунт, рассчитывается ширина будущего фундамента, а также его конструкция. В большинстве случаев современные фундаменты делают из армированного железобетона.

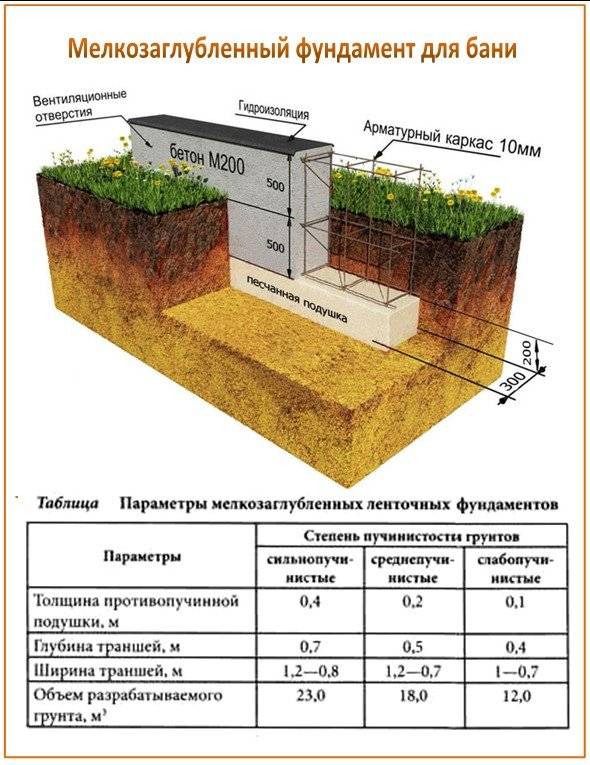

Глубина заложения мелкозаглубленного ленточного фундамента

Обустройство фундамента связано с большим объемом земляных работ, бетонных работ, а также гидро- и теплоизоляции. В некоторых домах стоимость таких работ может составлять до 25% от стоимости всего дома. Строительная наука не стоит на месте и уже давно существуют технологии по сооружению мелкозаглубленных фундаментов даже на проблемных пучинистых грунтах.

Такие технологии давно используются в США, Канаде и странах Скандинавского полуострова. Десятки тысяч домов, успешно стоящих на таких фундаментах, только подтверждают состоятельность новых технологий. В России тоже уже успешно применяется строительство домов на фундаментах неглубокого заложения. В чем особенность таких технологий?

1. Фундамент выполняется только из железобетона высокой марки (М200—М300) в виде монолитной конструкции.
2. ГЗФ – это расчетная величина. Расчетам должны предшествовать инженерно-геологические изыскания и проектирование, сделанные специалистами.

Выбор материалов

Для будущего забора могут быть использованы в принципе разные материалы.

Если фундамент приходится выкладывать на месте участка грунтовых вод, то необходимо подумать о возможных дренажных каналах и проложить специальную гидроизоляцию.

Для уменьшения давления на кирпичную стену и ее основание следует сделать ширину фундамента шире, чем ширину стен.

Объясняется это возможной установкой на столбах и явлением своеобразного сплошного парусника при таких условиях и если фундамент будет не слишком глубокий, то опоры могут не выдержать нагрузки и выдернуться. Процесс армирования выполняется с помощью оборудованного специального крюка и стальной проволоки. Армированный фундамент может выдержать большую нагрузку, а установленный на него забор сможет простоять многие годы.

Факторы, влияющие на глубину заложения фундаментов

Перед началом строительства сооружения сделайте проект на основе которого будут проводиться строительно-монтажные работы, подключение к существующим сетям коммуникаций. На основании этого документа, после оформления, сбора подписей у контролирующих организаций, выдаётся разрешение на строительство.

Важно! Не начинайте работы до получения разрешения на индивидуальное строительство.

Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

1. Глубина сезонного промерзания ниже лежащих грунтов.
2. Уровень грунтовых, паводковых вод.
3. Состав и залегание грунтов, их свойства, несущая способность.
4. Класс ответственности, долговечности, капитальности сооружения.
5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
6. Близко расположенные застройки.
7. Сейсмичность района.
8. Экологические и санитарные требования.
9. Экономическая целесообразность при выборе вариантов.

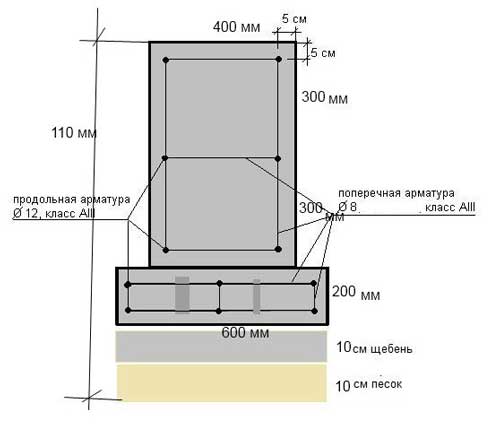

Расчет глубины и ширины

Определяя глубину траншеи, необходимо учитывать уровень промерзания почвы и ряд таких важных факторов.

Состояние грунта:

• Если дом возводится на торфяном или глинистом грунте, глубина не должна достигать менее 150-200 см, поскольку такая почва весной часто может подтапливаться. Основание траншеи засыпается щебенкой с землей, гравием, после чего уже заливается бетон;
• На мягкой почве во избежание ее проседания лучше создавать легкий, широкий дом с одним этажом. Нужно выкопать траншею около 80-100 см;
• В супесчаной почве глубина ограничивается 130-140 см;
• На обычном грунте, где уровень залегания подземных вод глубокий, достаточно выкопать 100-150 см (здесь расчет ведется вместе с утрамбовкой).
• Кроме климата и грунта, необходимо учитывать материал, применяемый для постройки стен. Если они будут кирпичные, то траншею надо углубить еще на дополнительных 20 см.

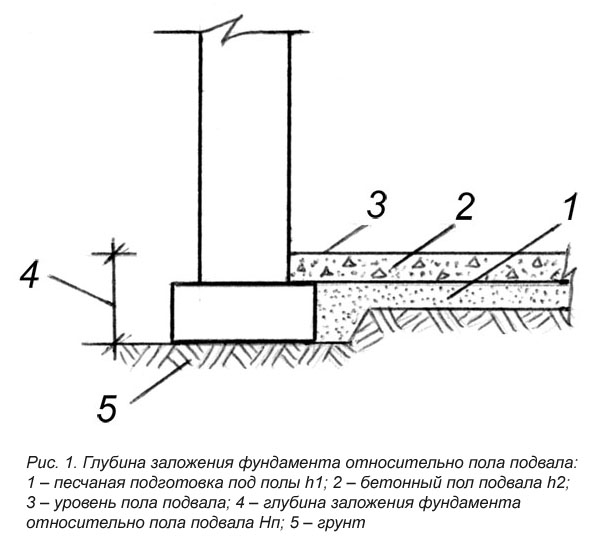

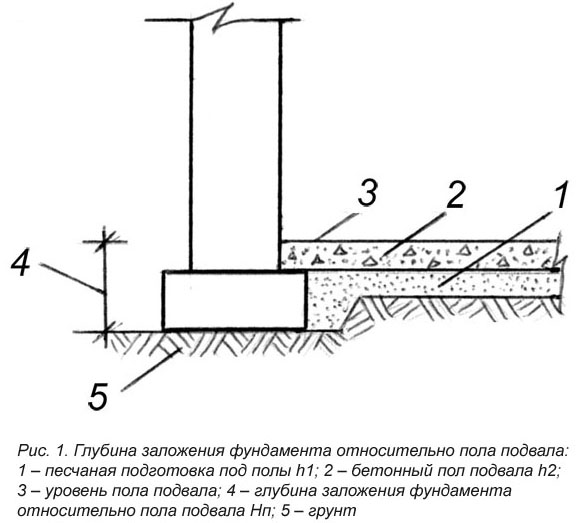

При наличии в доме подвала, основание траншеи должно быть ниже уровня промерзания грунта хотя бы на 25 см.

Внутренние стены здания допускаются с траншеей 50 см если крыша и потолок будут сделаны из легких материалов.

Что касается ширины траншеи, то при определении этих параметров учитывают ширину стен дома. В таком случае траншею копают на 5-10 см больше с каждой стороны. Выкапывая землю вручную, оптимальная ширина составляет 70 см, что облегчает выбрасывание грунта. Когда для рытья используют экскаватор, ширина не может быть меньше его ковша.

Исходные данные примера расчета ленточного фундамента

Площадка строительства характеризуется следующими атмосферно-климатическими воздействиями и нагрузками:

• вес снегового покрова (расчетное значение) — 240 кг/м2;
• давление ветра — 38 кг/м2;

основанием является грунт II категории по сейсмическим свойствам.

площадка строительства — 7 баллов.

Значение характеристик грунтов засыпки, уплотненных согласно нормативным документам с коэффициентом уплотнения не менее 0,95 от их плотности в природном сложении, допускается устанавливать по характеристикам тех же грунтов в природном залегании.

Нагрузки на столбчатые и ленточные фундаменты получены из программы ПК ЛИРА 10.4.

Ниже выдержки из некоторых таблиц исходных данных.

Производим расчет, по результатам расчета начальное просадочное давление во всех слоях просадочного грунта не превышает давления на основание, вводим характеристики грунта при полном водонасыщении в таб.2.1 и 2.3, кроме того под фундаментами выполняем песчаную подушку из песка средней крупности.

Какой глубины должен быть фундамент

Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.

Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:

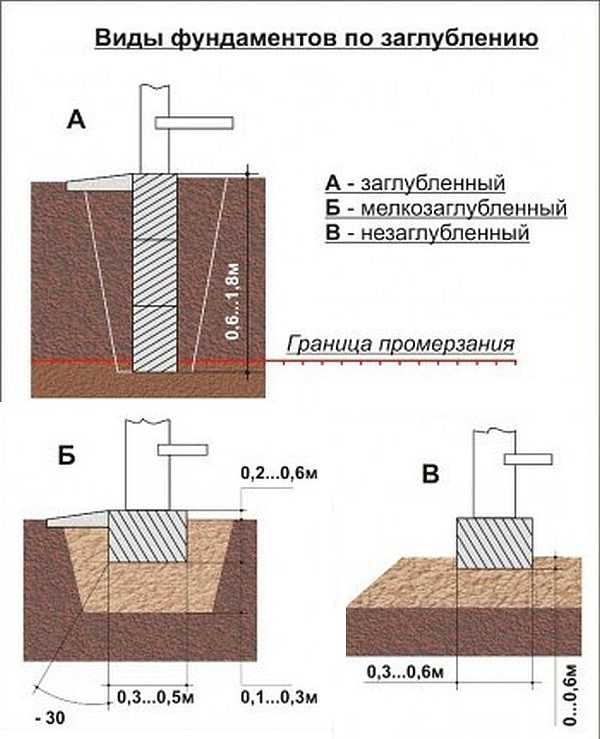

• глубокого заложения;
• мелкого заложения или незаглубленные.

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Предварительные изыскания

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

Заглубленный ленточный фундамент: глубина под дом

Для постройки двухэтажного дома нужно соорудить заглубленный ленточный фундамент. Делается он точно так же, как и мелкозаглубленный, с той только разницей, что траншеи выкапываются на глубину промерзания грунта. Это составляет около полутора метров для России, ее средней полосы.

Если хотят построить дом с подвалом, то технология сооружения фундамента несколько иная. Более сложная и дорогая. Но если необходим подвал, без нее никак не обойтись.

Заглубленный ленточный фундамент при строительстве дома с подвалом

Чтобы сделать под будущим домом большой подвал, необходимо выкопать котлован, и при помощи опалубки соорудить в нем ленточный фундамент так, чтобы он располагался под каждой из стен. Помимо заливки бетона в опалубку, при таком методе строительства можно использовать готовые железобетонные блоки. Но тут обязательно нужен подъемный кран. Так как такие блоки очень тяжелы.

Лента фундамента будет служить стенами подвального помещения. Фундамент обязательно нужно армировать. На дно котлована насыпается щебень, а затем песок. Каждый слой необходимо тщательно утрамбовывать.

При таком способе постройки, можно произвести гидроизоляцию подвала снаружи. Это очень важно для качественного подвального помещения. В качестве гидроизоляции обычно используют битум. К тому же нужно сделать гидроизоляцию и внутри подвала, а также гидроизоляцию деревянного пола первого этажа. Используют для этого или битум, или жидкую резину, которую наносят на бетонные стены и пол при помощи малярной кисти или валика. При необходимости, в подвале делают и утепление.

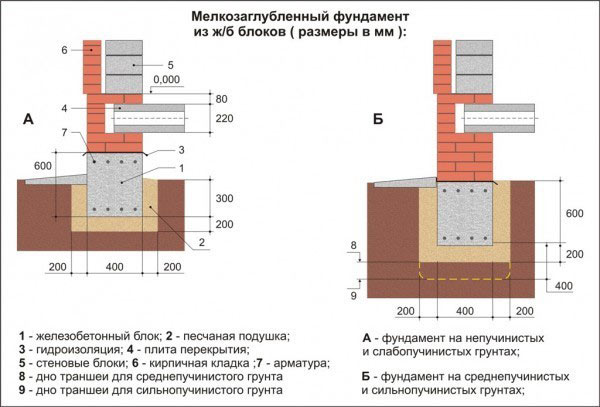

Мелкозаглубленный ленточный фундамент, это бетонная лента, углубленная в землю на глубину до 1 метра (чаще всего 50-70 см).

Строят мелкозаглубленный ленточный фундамент тогда, когда вес постройки не слишком велик и под домом не планируется строительство подвала. Для всех деревянных построек сооружают именно такой тип фундамента. Котлован копать нет необходимости, нужно просто вырыть траншеи по заранее произведенной разметке.

Заглубленный ленточный фундамент строят тогда, когда вес дома велик или под ним нужно сделать подвал. Для больших каменных домов и построек в два этажа делают такой фундамент. Для его сооружения необходимо вырыть котлован.

У заглубленного фундамента основание заглубляется на глубину промерзания грунта, а лучше, немного глубже. Обычно это 1,5 метра.

Последний штрих при сооружении фундамента, это строительство отмостки. Отмостка, это площадка из бетона, которая идет вокруг всей внешней ленты. То есть, грунт не должен вплотную прилегать к верхней части бетонной ленты. Вдоль фундамента насыпают щебень, тщательно утрамбовывают его и сверху заливают бетон. Отмостка должна иметь наклон от дома. Она не дает воде, во время дождей или таяния снега, проникать под фундамент. Можно сделать и специальную канавку для отвода воды. Отмостка не только выполняет очень полезную функцию, но и выглядит красиво. Она придает дому более привлекательный вид.

Видео о том, какая должная быть глубина ленточного фундамента

Глубина ленточного фундамента под баню: подробное описание строительства фундамента

Ленточный фундамент под забор: глубина, строительство

Ленточный фундамент на глубину промерзания грунта

Основные правила строительства ленточного фундамента

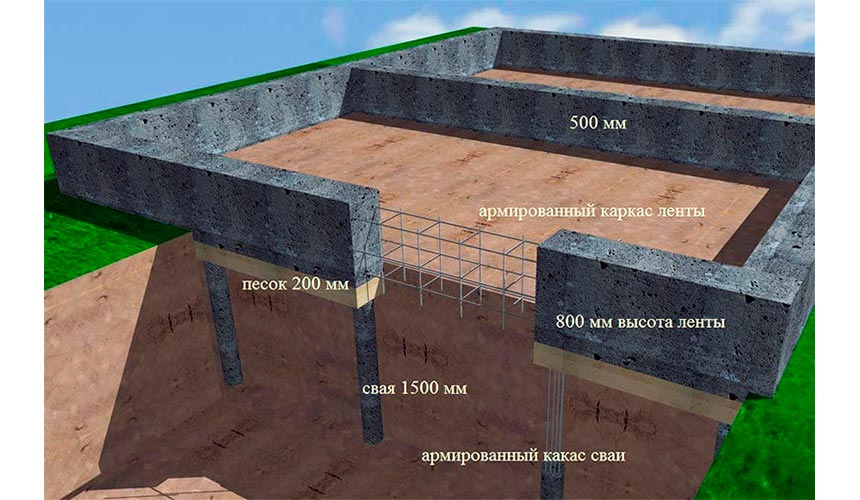

Что такое ленточный фундамент на сваях?

В свайно-полосковом фундаменте сочетаются преимущества двух типов — колонного и плоского ленточного фундаментов. Первый выполняет основные работы по взаимодействию с грунтом, а второй обеспечивает распределение нагрузки стен конструкции.

В то же время значительно снижается материальная потребность в материалах для строительства фундамента и сокращаются трудозатраты.

Область применения

Свайно-полосковый фундамент подходит для строительства самых разнообразных зданий, от ограждений до кирпичных домов, деревянных балок и более современных материалов, таких как ячеистый бетон, пеноблоки и т.д.

.

При использовании бревен они сами могут выступать в роли шлифовального станка на основе свай. Если конструкция состоит из небольших элементов, необходимо иметь ровер.

Как правильно сделать ленту для ванны: ://

Существует несколько вариантов свайных и ленточных фундаментов. Различия заключаются в конструкции решетки и изготовлении свай. В простейшем случае, протоколы могут быть использованы как таковые.

Это недолговечный материал, но он дешевый. Обычно используется хвойная древесина и обязательно пропитывание смесями для защиты от плесени, грибов и т.д.

Сваи не устанавливаются без использования специального оборудования, поэтому нет необходимости говорить об их использовании в самостоятельном выполнении работ. И доставить их нелегко.

.

Монолитный

Монолитный фундамент включает в себя изготовление монолитной железобетонной ленты ответвителя, независимо от типа сваи.

Это позволяет построить практически любое здание из любого современного материала.

Нагрузка от такого фундамента может быть очень высокой, хотя нагрузка немного выше, чем при более простых вариантах.

Винтовой

Другой возможностью является использование сборных шнековых свай.

Это железные конструкции с резьбовыми лопастями на конце. Они будут напоминать кому-то винт, дрель, но они действительно вкручены в землю.

Это делается с помощью специального оборудования, но может быть сделано и вручную, например, с помощью сварки длинных ручек.

Этот тип свай производится с диаметрами 57 мм и длиной 1650 мм. Учитывая коррозионную стойкость материала, из которого изготовлены сваи, не рекомендуется применять их на грунтах с высоким содержанием кислоты (pH менее 5,5).

Как правильно сделать плоский ленточный фундамент: ://6:com///

Оказывается, внимание к кислотно-щелочному балансу важно и при строительстве свайного фундамента.

Для строительства дома оптимальный размер штабеля составляет 108 или 133 мм в диаметре и 2500 мм в длину. Ведь отрезать излишек легче, чем сварить недостающую, тем более что эта длина в большинстве случаев позволяет опуститься ниже линии промерзания грунта.

Берегитесь, ребята! Установленный свайный штифт не должен отвинчиваться от грунта и поэтому пытается компенсировать высоту по отношению к другим сваям. Полость под этой опорой может привести к ее утоплению.

Преимущества этого типа свай включают в себя, помимо прочего, следующие преимущества

1. Требуется минимальное количество земляных работ.
2. Это немного трудоемко.
3. Высокая скорость при выполнении работ.
4. Высокая «устойчивость» в грунте благодаря узкому входу в грунт.

Недостатком свай является то, что сваи требуют места для ввинчивания, что затрудняет их установку вблизи других зданий, а также низкая коррозионная стойкость.

С буронабивными сваями

Эти сваи изготавливаются на месте. Просверливается отверстие в свае, устанавливается опалубка, при необходимости устанавливается арматура и заливается бетон.

Эта опция применима почти ко всем типам почв. Главное, что глубина свай должна быть больше, чем глубина промерзания грунта в районе.

Преимущества этого типа фонда включают, помимо прочего, следующие преимущества

• Низкая стоимость.
• Простота и скорость монтажа.
• Можно обойтись без специальной строительной техники.

Среди недостатков, особенно трудно поддерживать требуемую точность при сверлении и выравнивании верхнего свайного ремня.

Независимо от глубины свай, примерно 10 см песка следует засыпать в грунт в качестве подушки.

Расчет фундамента

Чтобы фундамент был надёжным, площадь основания фундамента должна удовлетворять неравенству:

(Площадь основания фундамента, см²) x (Несущая способность грунта, кг/см²) > (Вес дома, кг)

1) Несущая способность грунта зависит от вида грунта под фундаментом и определяется по таблице 5. Несущую способность грунта называют расчётным сопротивлением грунта.

2) Вес дома складывается из веса фундамента, стен, крыши, перекрытий, а также веса снега на крыше, людей и всех предметов в доме, в т.ч. мебели, ванной и бассейна с водой, бильярда, рояля.

Вес фундамента, стен, крыши, перекрытий на крыше можно рассчитать, с помощью таблиц 1-4.

Вес снега на крыше рассчитывается, исходя из удельного веса снежного покрова в Средней полосе России 100 кг/м².

Вес людей и предметов в доме для коттеджа и загородного дома рассчитывается, как для городской квартиры, по формуле

400 кг/м² x (Общая площадь помещения, м²)

Если в доме предполагается бассейн или другой очень тяжёлый объект, его вес нужно добавить к весу дома.

Для дачного дома, где нет чугунной ванны, рояля, бильярда, толпы гостей можно рассчитывать вес людей и предметов в доме по формуле

200 кг/м² x (Общая площадь помещения, м²)

Тип грунта, температура и другие параметры

Итак, как правильно вычислить глубину, на которую следует закладывать баню?

Средняя температура региона

Многие сегодня, конечно, полагаются на среднестатистические расчеты и заливают фундаменты на 90 см глубиной, но опытные строители всегда подстраховываются на случай холодной зимы и достигают отметки 1,10 м и не меньше! Тем более что морозы в России – уж точно, что не редкость. Почему и еще с советских времен всего фундамент закладывают на глубину 110 см – так даже в морозные зимы пучение почвы не может ничего нарушить.

Отапливаем ли подвал?

Неотапливаемые конструкции закладываются на 10% глубже уровня глубины промерзания грунта, а отапливаемые – на 20-30% выше. Еще один момент: под внутренними стенами бани фундамент можно углублять меньше – разрешено строительными нормами. Но не меньше 40 см – это важно!

Глубина промерзания грунта

Итак, во всех местностях – свои особенности грунта, его плотности и водонасыщенности. Поинтересуйтесь такими характеристиками у владельцев соседних построек. Но обратите внимание: если неподалеку есть водоем, то зимнее вздутие почвы может оказаться куда большим, чем ожидалось. Как узнать нормативную глубину промерзания грунта в вашей местности? Воспользуйтесь вот этой картой:

Свойства почвы

Что такое сезонное пучение грунта? Это вода под землей, которая в зимнее время замерзает, увеличивается в объеме (вспоминаем школьную физику) и выталкивает то, что в этом грунте находится. Весной она тает и снова опускает грунт.

Например, согласно официальной информации, на территории Московской области 80% грунтов – пучинистые. Это глины, суглинки и супеси, и все это немало пучит по сезонам. На торфяной почве и вовсе говорить о глубине не приходится: единственно возможный здесь фундамент – это плавающая плита.

Не меньшее значение для определения необходимой глубины заложения ленточного и любого другого фундамента играет водонасыщенность: если это глина и она пучиниста, то заглубление фундамента придется делать значительным. В крайнем случае лучше тогда использовать плиту – для небольшой баньки то, что надо.

А вообще идеальное условие для любого фундамента – это когда грунтовые воды находятся выше глубины промерзания грунта. Ведь при их пересечении подземные воды замерзают и «вздувают» грунт, причем неравномерно, что и приводит к перекосу фундамента. А это трещины и еще что похуже. Потому что сила сезонного вспучивания грунта – 10-15 т/м2, нехило, правда?

Уход за бетоном

После заливки бетону нужно отстояться, набрать прочность. В среднем, на полное застывание уходит около 28 дней. Однако, опалубку можно снимать раньше, когда материал набирает более двух третей проектной прочности. За какое время это происходит можно узнать исходя из марки бетона.

Внимание: чтобы фундамент не стал хрупким вследствие дегидратации, его следует поливать водой каждый 8-10 часов в течение первых 3-4 дней.

Для снижения скорости испарения влаги бетон накрывают полиэтиленом или брезентом. Также застывающий бетон не должен подвергаться резким перепадам температур – это возможно ранней весной и поздней осенью. Его следует защитить от механических и химических повреждений.

Основные принципы работы дренажной системы

Выпадение осадков, весеннее сходка снегов зачастую приводит к чрезмерному увлажнению верхнего слоя грунта приусадебного участка. В обычных условиях, испаряясь с поверхности земли и просачиваясь в нижние слои почвы, влага исчезает, принимая участие в бесконечном цикле круговорота воды в природе.

Однако, при определенном строении грунта, возможно затаивание природных вод и, как следствие, заболачивание местности, вплоть до образования небольших озер и прудов. Чаще всего такую картину можно наблюдать на участках с глинистым грунтом или содержанием большого количества суглинка.

Непроницаемый для воды слой располагается на глубине от пятидесяти сантиметров до нескольких метров, задерживая громадные массы воды и делая невозможным проведение любых строительных работ без предварительного осушения участка.

Дренажная система – комплекс инженерно-технических строительных сооружений, основным назначением которого является защита зданий и сооружений от

Грунтовые и талые воды, попав на глинистый слой, более не застаиваются, а собираются и отводятся с участка сложной и тщательно просчитанной системой ловушек, водоводов, накопительных и откачивающих колодцев.

Наиболее надежной и эффективной системой защиты дома, возведенного на участке с глинистым грунтом, является пристенный дренаж. Несложный проект и сравнительно невысокие финансовые затраты, необходимые для устройства данного вида защиты, способствуют его популярности и широкому применению.

Конструктивно он представляет собой уложенные по периметру всего здания дренажные трубы – дрены, которые используются для отвода воды. Они располагаются на глубине от тридцати до пятидесяти сантиметров ниже уровня подушки фундамента. На углах здания, в местах соединения труб устанавливаются смотровые колодцы. Система труб и колодцев замкнута на последний, располагающийся в самом низком месте участка, откачивающий колодец. Из него вода попадает в ливневую канализацию или природный водоем.

В случае, когда точка вывода находится выше уровня откачивающего колодца, приходится устанавливать дополнительное насосное оборудование, отвечающее за откачку воды. Во всех остальных случаях вода уходит из колодца самотеком.

Вентиляция фундамента

Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.

Вентиляция ленточного фундамента

Особенности незаглубленного ленточного фундамента

Фундаментную ленту разрешается заливать по непучинистым и неплавучим грунтам. Под ней предварительно устраивается подушка из песка толщиной от двадцати до сорока сантиметров. Монолит должен пройти под каждой несущей стеной объекта и каркасом всех пристроек, в число которых входят веранда, крыльцо и т. п.

Этот тип основания разрешен к применению, когда длина стены не более семи метров. Более длинные участки подвержены разрушениям из-за неравномерной усадки объекта. Причина – недостаточная механическая прочность.

Одно из основных отличий незаглубленной основы от мелкозаглубленной в том, что на стенки не оказывается воздействие со стороны грунта, склонного к подвижкам. Морозное пучение незначительно воздействует на подошву основы.

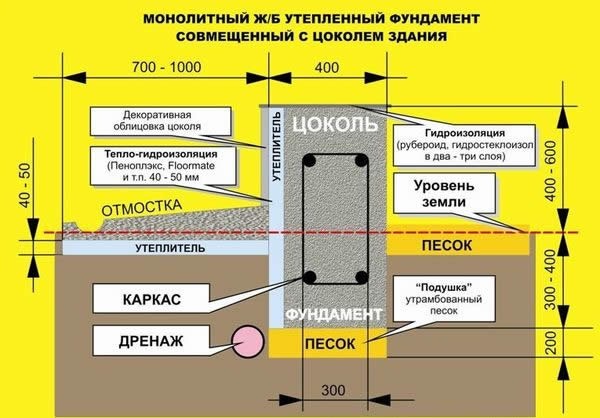

Конструктивно основание выглядит так:

• армированная бетонная лента высотой 0.2 – 0.5 м, шириной 0.3 – 0.5 м;
• подушка, материалы которой не склонны к пучениям. Оптимальное решение – песок и гравий. Последний может быть заменен шлаком или щебнем.

Высота подушки незаглубленного фундамента зависит от склонности почвы к пучению, от уровня грунтовых вод, от используемых строительных материалов, из которых строится объект.

Свойства подушки гасить пучение понижаются при увлажнении с последующим за этим промерзанием. Чтобы в подошву не попадала влага, вдоль наружных стен по всей длине фундаментной ленты обустраивается отмостка, имеющая теплоизоляционный слой и гидроизоляционное основание.

Ленточный фундамент глубина заложения

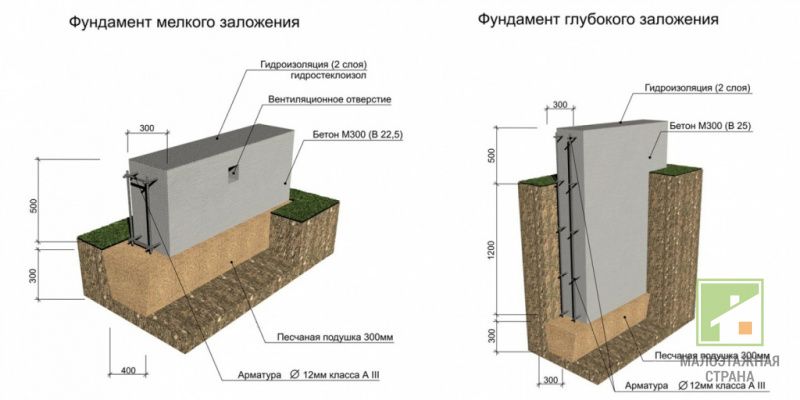

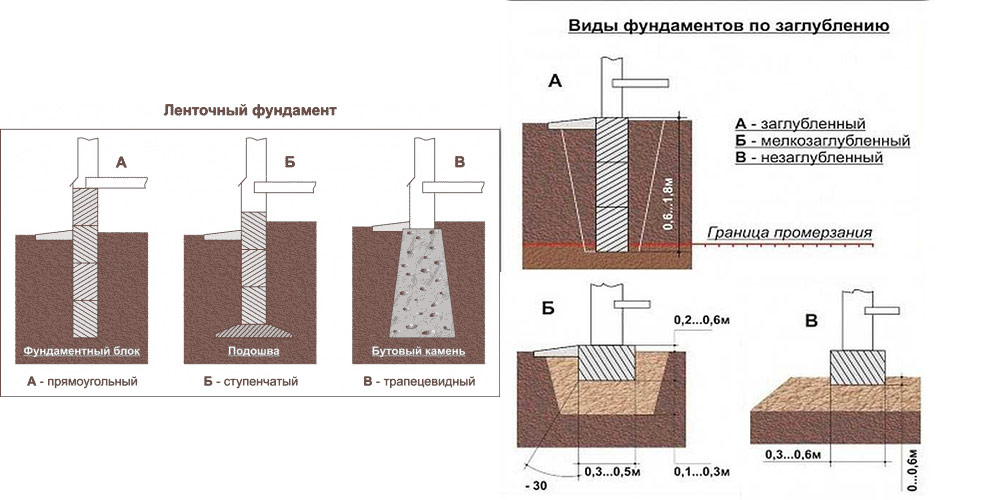

В зависимости от глубины заложения классифицируют два вида ленточных фундаментов — глубокого и мелкого заложения.

Ленточный фундамент глубокого заложения обустраивается на склонной к морозному пучению почве, из-за выталкивающих нагрузок которой любой другой фундамент бы деформировался. На таком фундаменте могут возводится тяжелые кирпичные дома, здания из сруба либо многоэтажные газобетонные постройки.

Рис. 1.6: Ленточный фундамент глубокого заложения с цокольным этажом

Существует два вида сил пучения:

• Вертикальные — наиболее мощные воздействия, которые исходят от слоев почвы, расположенных под опорной подошвой фундамента;
• Касательное — выталкивающие воздействия, оказываемые в результате трения расширяющейся почвы и боковых стенок основания.

Благодаря такому размещению опорная подошва, расположенная в непромерзающем грунте, не подвергается вертикальным выталкивающим силам пучения. Остаются лишь касательные воздействия, которые нивелируются давлением, оказываемым на основание массой постройки, и никакого серьезного вреда не приносят.

Рис. 1.7: Схема ленточного фундамента глубокого заложения Наибольшая экономически обоснованная глубина размещения в грунте ленточных оснований — два с половиной метра. При необходимости превышения этой глубины рационально отказаться от ленточного фундамента и отдать предпочтение основаниям из забивных либо буронабивных свай.

Заглубленный бетонный ленточный фундамент

Заглубленный бетонный ленточный фундамент обладает надежной и устойчивой конструкцией. Используют на почвах со слабыми характеристиками. Глубину заложения принимают в зависимости от прочности основания.

В слабых почвах подошву заглубляют ниже уровня замерзания на 0,3—0,5 м до уровня прочных слоев. При глубоком залегании твердых слоев ленту заменяют на столбы или сваи. Расход материалов и трудоемкость выполнения работ определяют технико-экономическим расчетом.

Процесс заливки бетонного фундамента ленточного типа

Обзор почвы для укладки фундаментов

Для правильного выбора вида фундамента нужно иметь представление о почве на участке

1. Глинистая . Обладает нехорошей способностью набухать, из-за чего может выталкивать ленточный фундамент во время замерзания. Это особенно опасно при высоких показателях грунтовых вод. Для заложения ленты применяют глубину ниже уровня вод.

Совет! Для суглинистых почв, которые содержать 10-30% глины, свайно-ленточный вариант основы.

1. Песчаная . Крупные и среднезернистые частицы хорошо пропускают воду, позволяя ей просачиваться. Однако песок с пылевидной или мелкозернистой структурой задерживает воды. В этом случае заложение можно осуществлять до уровня промерзания. Песчаный грунт всегда сопровождается глубокой усадкой, поэтому будет правильным установка высокого цоколя.

Совет! Если воды все равно затрагивает конструкции, для откачки жидкости рекомендуют установить водоотвод.

1. Хрящевая . Содержит гравий, крупные камни и хрящ. Расчеты, которые нужно производить: нагрузка на основу и уровень грунтовых вод.
2. Скальная . Надежный грунт: не набухает и не усаживается. Если почва не позволяет выкопать заглубление, основу можно построить на поверхности.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.

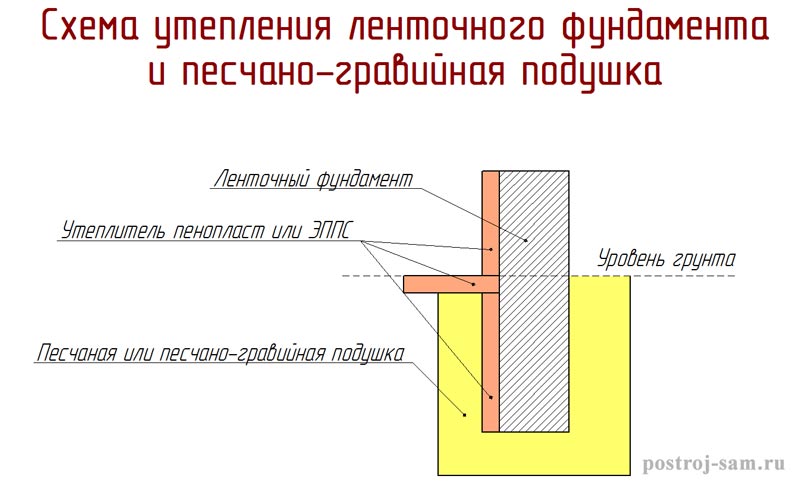

3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП , где описаны все меры по защите МЗЛФ на сложных грунтах.

Достоинства мелкозаглубленного фундамента

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом. Преимущества такого метода в следующем:

• Сделать мелкозаглубленный ленточный фундамент можно своими руками;
• Простота и легкость в исполнении;
• Малозатратность и низкий бюджет;
• Возможность укладки и подготовительных работ без применения строительной техники;
• Возможность утепления цокольного этажа и подвального помещения;
• Возможность укладки на основу монолитной плиты с применением технологии «теплый пол»;
• Достижение высокой прочности, необходимой для долговечного строительства небольших хозяйственных сооружений и индивидуальных домов;
• Возможность замены: выполнение работ из тех материалов, которые есть под рукой.
