Виды и конструкция опорно-столбчатого фундамента

Неожиданное качество

После Ле Корбюзье столбчатый фундамент привлекает архитекторов-авангардистов еще и своим свойством зрительно облегчать здание или наоборот, придавать ему монументальность, см. рис. Однако решения такого рода безусловно применимы только на плотных, хорошо несущих, мало обводненных и слабопучинистых грунтах; более всего домов такой конструкции строится в Средиземноморье. В РФ возводить подобные безусловно возможно в черноземной полосе и южнее, а после изысканий на месте сообразно наличным условиям – не севернее линии примерно Санк-Петербург – Нижний Новгород – Челябинск – Омск – Барнаул – Кызыл – граница с КНР.

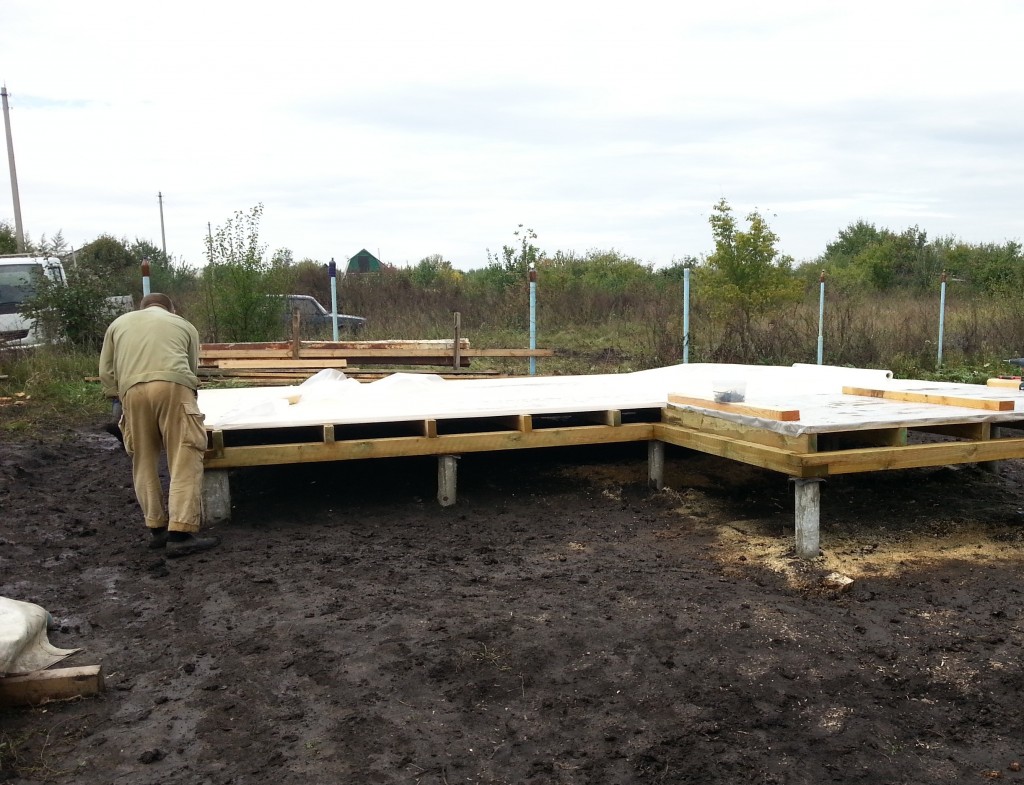

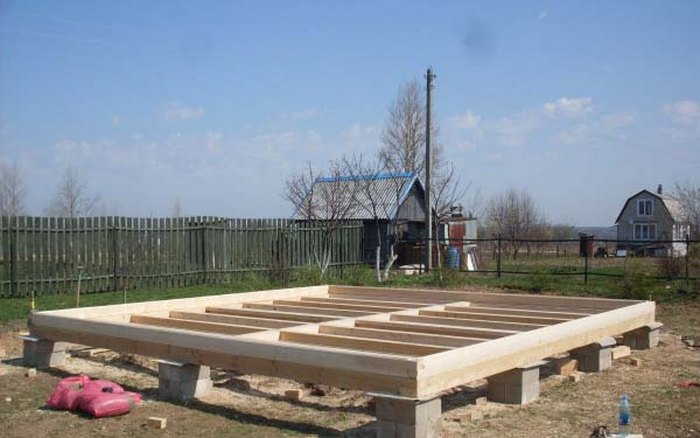

Современный дом на столбчатом фундаменте

Достоинства и недостатки столбчатого основания

Каждый тип фундамента первоначально создавался с расчётом на применение в определённой ситуации:

• ленточное основание — оптимальный вариант для возведения конструкций на подвижной почве;
• монолитная конструкция используется в процессе сооружения многоэтажных зданий с большим весом;
• опорно-столбчатое основание подходит для постройки маленьких жилых домов.

Следовательно, некоторые из недостатков можно считать незначительными при возведении целевых конструкций.

Основные недостатки:

1. Хрупкость конструкции. Первоначально основание из опорных деталей предназначалась для возведения конструкции в промёрзшей почве. Применение в подвижном грунте или самостоятельное разрыхление почвы может повлечь за собой снижение устойчивости столбов.
2. Небольшая несущая способность. Опоры не могут выдерживать многоэтажные здания с существенным весом.
3. В будущем не будет возможности соорудить погреб или подвальное помещение. Расстояние между опорами не позволит прорыть широкую канаву, которая могла бы использоваться в качестве подземного сооружения.

Если сооружать здание с учётом данных ограничений, то будет возможность максимально использовать все достоинства. Основными из них являются следующие:

1. Низкая стоимость. Если не считать расходы на аренду вспомогательной техники, то затраты будут в 2 раза ниже, чем при сооружении ленточного фундамента. Соотношение цены между монолитной и столбчатой конструкцией — 10:1.
2. Не нужно иметь особых навыков, чтобы соорудить столбчатое основание своими руками.
3. Высокая скорость сооружения конструкции.
4. Не требуется выполнять подготовительные работы, связанные с гидро- и теплоизоляцией.
5. Можно использовать для сооружения зданий на промёрзшей почве.
6. Период службы основания в случае правильного использования составляет 90–95 лет.

Столбчатый фундамент несложно ремонтировать, при этом процесс не требует большого количества финансов и времени.

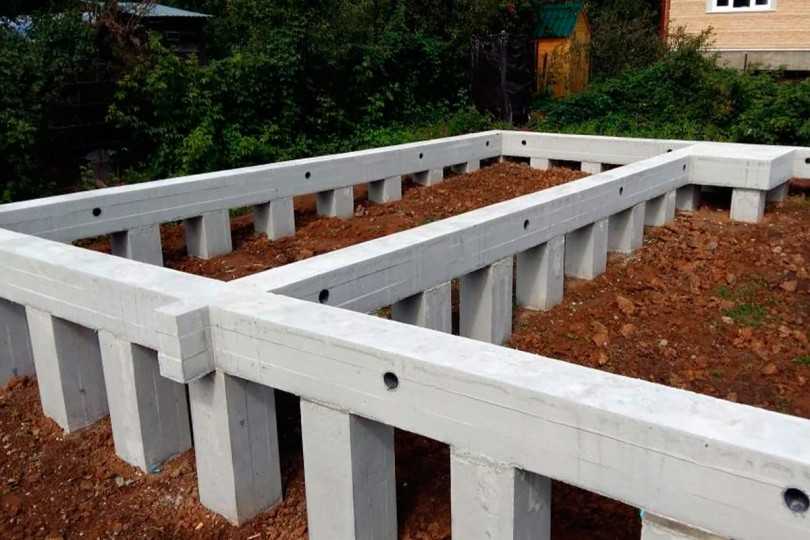

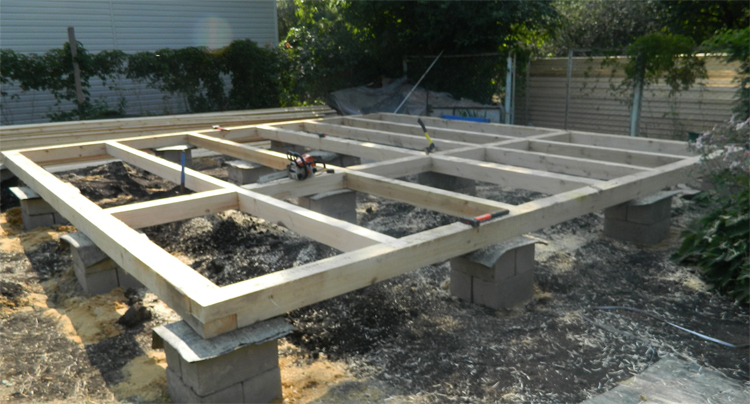

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Минусы столбчатого фундамента

Недостатков у такой конструкции, к сожалению, тоже немало. Основной из них – незначительная прочность. Все же столбчатый фундамент неспособен выдержать нагрузку многоэтажной постройки. Таким образом, закладывать его следует исключительно под облегченные объекты. Еще следует учитывать, что у столбчатого фундамента слишком низкая устойчивость к подвижкам грунта. Столбы такого фундамента легко выдавливаются из земли, деформируются от нагрузок на изгиб. Чтобы конструкция оставалась в хорошем состоянии, ее закладку желательно проводить на надежных почвах.

Если учитывать такие моменты, организовать эксплуатацию столбчатого фундамента получится наиболее удачным образом. Тогда застройщик сможет насладиться его преимуществами и защититься от недостатков.

Основные особенности

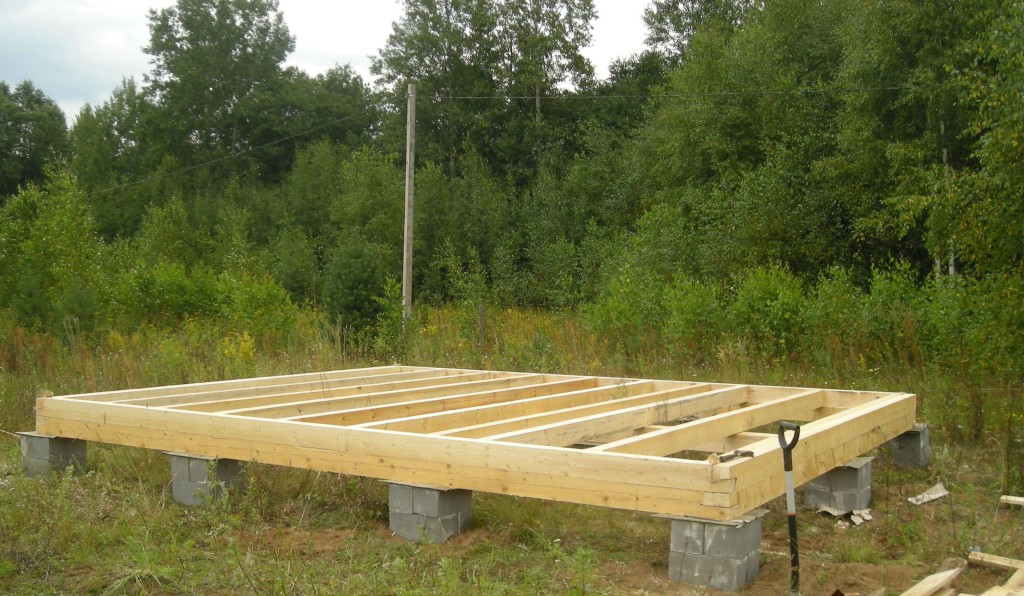

Опорно-столбчатый фундамент на первый взгляд может показаться слабым, но на деле проявляет надежность. Если соблюсти правила строительства, то конструкция готова будет прослужить даже дольше самого здания. Помимо долговечности, можно выделить несколько отличительных особенностей, среди которых:

• внушительная скорость строительства;
• низкая стоимость;
• минимальная гидроизоляция опор;
• возможность использования опор на любых видах грунта;
• идеальность такого фундамента для деревянных построек.

Краткие сведения об устройстве столбчатого фундамента

Столбчатый фундамент состоит из опорных столбов, свободно стоящих или связанных в единую систему ростверком.

Устанавливаются столбы под каждым внешним углом постройки и в точках пересечения стен. Тяжелые простенки и места сосредоточенной нагрузки также должны опираться на опоры.

Для возведения столбов используются следующие материалы:

• камень – плитняк или бутовый;
• кирпич – хорошо обожженный;
• бетон марок В15-В25;
• дерево;
• трубы (стальные или асбестоцементные), заполненные бетоном;
• сборные железобетонные изделия.

Лучшим грунтом для возведения постройки на столбах является песок.

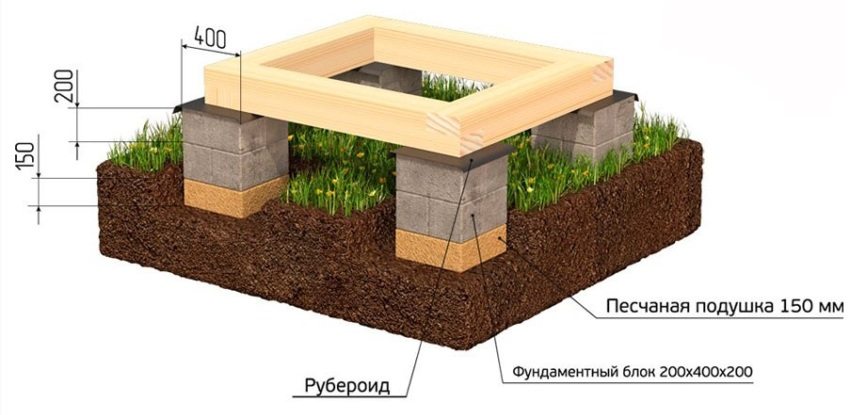

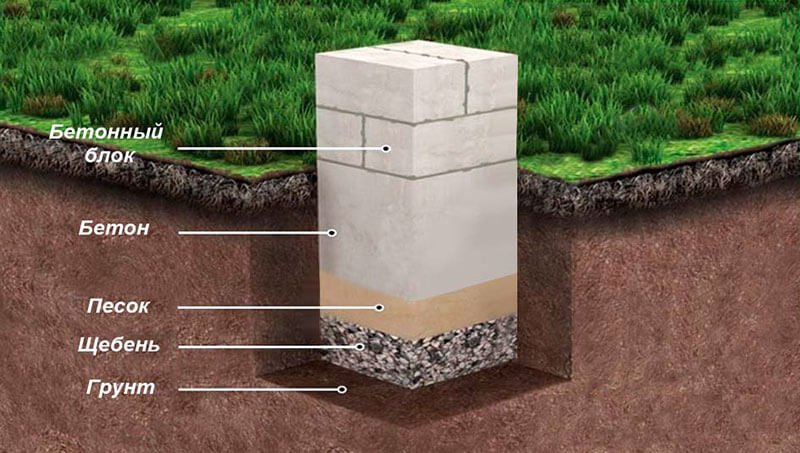

Схема устройства столбчатого фундамента.

Виды опорно – столбчатых оснований

Для сооружения опор фундаментов, о которых идет речь, могут использоваться следующие строительные материалы:

• кирпич;
• бетонные блоки;
• бутобетонная смесь;
• железобетон (монолитный фундамент);
• бревна.

В зависимости от глубины заложения различают следующие виды:

1. Заглубленные: подошва таких фундаментов залегает на 20 – 30 см ниже глубины промерзания почвы. К данному варианту прибегают в том случае, если строительство ведется на пучинистом грунте – глинистом или суглинистом. Если бы при таких условиях глубина промерзания оказалась бы больше глубины заложения фундамента, силы морозного пучения зимой стали бы выдавливать постройку из грунта, вызывая перекосы и деформации.
2. Мелкозаглубленный: при строительстве на песчаном, супесчаном и других грунтах, в которых силы пучения проявляют себя незначительно, глубину погружения опор фундамента можно уменьшить до 50% — 70% от глубины промерзания. Если же почва на участке строительства все-таки является пучинистой, часто применяют следующий прием: глинистый грунт выбирают до глубины промерзания, затем на треть траншею засыпают песчано-гравийной смесью. В этом случае фундамент также можно делать мелкозаглубленным.
3. Фундамент опорно – столбчатый поверхностный: если строительные работы ведутся на прочном скальном грунте, подошву фундамента располагают прямо на нулевой отметке без погружения. Сделать незаглубленный опорно – столбчатый фундамент своими руками проще всего, но при этом следует предусмотреть мероприятия, обеспечивающие зданию устойчивость.

Если объект строится из легких штучных блоков, поверх опорных столбов укладывают несколько прочно скрепленных между собой балок. Также поступают и в том случае, если в зоне строительства имеют место горизонтальные подвижки грунта.

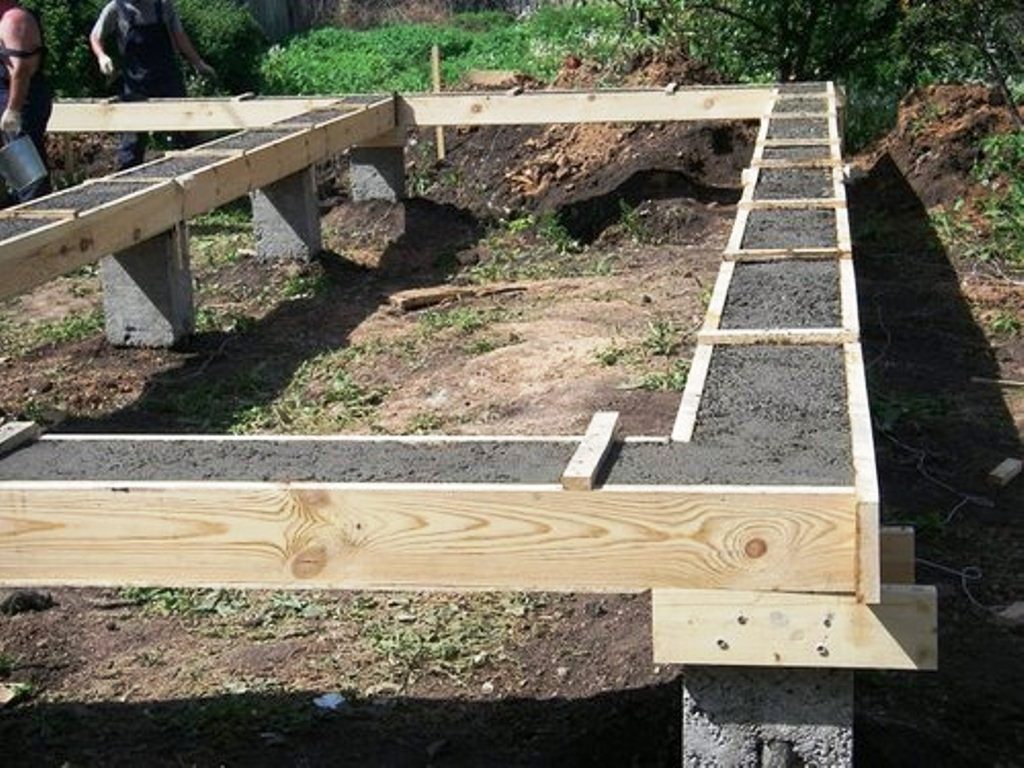

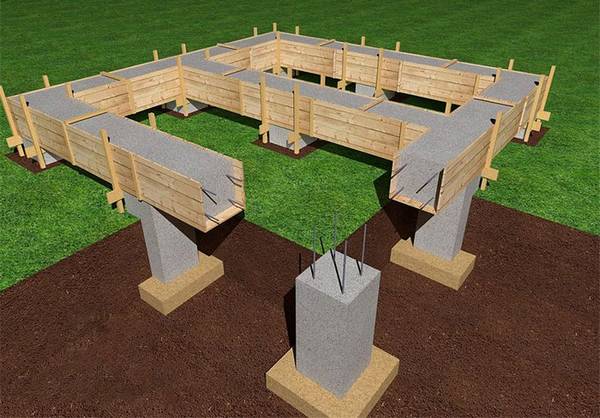

Эта балочная конструкция называется ростверком. Ростверки бывают трех видов:

• высокий (с подошвой, расположенной выше нулевой отметки);
• низкий (подошва на уровне земли);
• заглубленный (частично располагается в траншее).

Недостатки

Идеальных строительных конструкций не бывает, поэтому наряду с их неоспоримыми плюсами всегда имеются и минусы. Исходя из этого, в каждом конкретном случае производятся расчеты и принимается наиболее эффективное решение по использованию того или иного материала, а также технологии возведения дома. Недостатки опорно столбчатого фундамента заключаются в следующем:

-ограниченный потенциал использования – не подходит для тяжелых кирпичных и бетонных домов;

-невозможность устройства подвальных и цокольных помещений;

-слабая устойчивость к горизонтальным подвижкам грунтовых слоев;

-необходимость связывания столбов фундаментной балкой;

-предрасположенность к просадке отдельных углов строения;

-потребность в устройстве теплоизоляции подпольного пространства во избежание существенных теплопотерь в зимний период.

Оценивая ранее приведенные доводы, можно с уверенностью сказать, что в определенных условиях решение по устройству опорно столбчатого фундамента будет, несомненно, более выгодным, чем заливка бетонной ленты. Но, в то же время, его использование ограничивается слишком важными для строения факторами. Выбор непростой, но сделать его придется, взвесив все «за и против».

Поделиться:

• Facebook
• Telegram
• Twitter
• Pinterest

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

• мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
• заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.

Обустройстово опалубки столбчатого фундамента

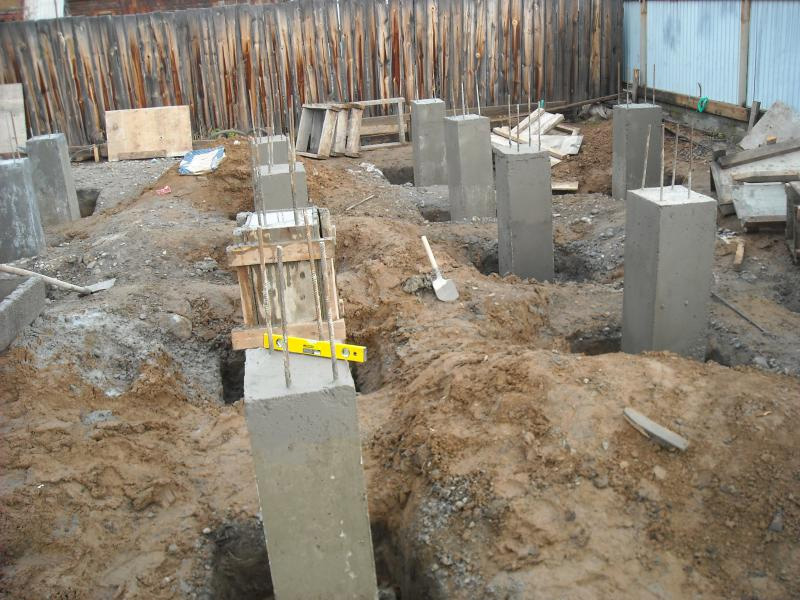

На следующем этапе переходим к обустройству опалубки. Она выполняется из досок или металла. Если края ямы не обваливаются, то вместо опалубки можно использовать полиэтилен или рубероид. Также функцию опалубки могут выполнять трубы из железа, асбеста или керамические.

Наиболее предпочтительной является опалубка под столбчатый фундамент из сырых узких деревянных досок. Для сохранения связывающих свойств бетона и препятствования выхода воды из смеси сухие доски предварительно вымачиваются.

Уровень высоты столбов регулируется на одной высоте.

С чего начать установку

Установку фундамента необходимо начинать с просчета нужного количества материала, а также с определения места, где будет располагаться ваш дом. Часто место под здание выбирается без учета многих особенностей. Например, необходимо выявить, где располагаются подземные реки, влияющие на место установки скважины или колодца. Чем дальше вода будет располагаться от вашего дома, тем сложнее будет провести трубы. Это неминуемо скажется на стоимости вашей постройки.

Проверьте, может ли к выбранному месту под застройку проехать строительная техника. Для устройства фундамента вам может понадобиться песок или ПГС.

Обратите внимание на погоду. Не стоит начинать строительство при минусовых температурах. Это может привести к появлению трещин в незастывшем бетоне или цементе.

Кроме того, если вы планируете все или часть работ делать самостоятельно, внимательно ознакомьтесь с теорией и проконсультируйтесь у специалистов. Иногда дельный совет поможет выиграть в качестве и не потерять в цене.

Самостоятельный расчет

Залогом успешного завершения строительства конструкции является расчет столбчатого фундамента и подготовка проекта. Они начинаются еще до процесса подготовки и планирования участка под фундамент. Лучше если помощь по составлению проекта окажет профессионал своего дела. Благодаря этому удастся учесть все нюансы, которые касаются грунта и предполагаемой нагрузки. В расчет также берутся пожелания самого заказчика. Основным исходным параметром для составления проекта конструкции является площадь, которая отведена под строение. Следующим важным показателем является масса строения. Для правильного составления всех документов потребуется геодезическая съемка на местности и привязка будущего строения к конкретному участку.

Во время проведения проектирования будут учитываться также следующие моменты:

специфика грунта; близость водоносных слоев; уровень промерзания грунта; количество этажей; материалы для строительства; возможные дополнительные нагрузки.

Первый и второй факторы позволят определить необходимую глубину расположения столбиков или свай для конструкции фундамента, а также их уровень над землей. Третий фактор необходим, чтобы определить ниже какой глубины должны располагаться опорные элементы фундамента. Количество этажей влияет на количество опорных элементов, а также на выбор материала для строительства. Учитываются дополнительные нагрузки, которые могут быть оказаны ветром, изменениями в грунте или осадками. Все эти факторы дают четкое понимание о количестве и параметрах для столбов будущего фундамента.

При достаточном опыте расчетные работы для конструкции можно попытаться выполнить самостоятельно. Для этого потребуется собрать все данные, касающиеся конкретной местности. Их можно найти на официальных сайтах различных служб или получить их непосредственно в службах. Во время выведения показаний потребуется знание многих формул. Но даже использование онлайн-помощников может не помочь, т. к. будут упущены важные факторы, которые можно оценить только при пребывании на конкретном участке. Если обращаться к специалистам, которые выполнили уже не один десяток подсчетов для конкретного региона, то можно быть уверенным, что они неплохо знают все нюансы грунта в местности. Кроме того, профессиональные услуги подразумевают выдачу специфических документов, которые потребуются при оформлении необходимых разрешений при строительстве.

Столбчатый фундамент из кирпича — технология, недостатки, инструкция октября 2019, советы каменщиков

Сделать столбчатый фундамент из кирпича своими руками означает существенно сэкономить средства, что в случае строительных работ является существенным плюсом.

Объемы работ по возведению столбчатого фундамента меньше, чем при сооружении монолитных ленточных или бутовых альтернатив.

При выборе варианта исполнения нужно правильно соотнести преимущества и недостатки подобного основания, а также детально ознакомиться с этапностью процесса возведения. Малейшая ошибка может привести к нарушению проекта, ненадежности дома, что выявится в короткие сроки.

Преимущества и недостатки столбчатого фундамента из кирпича

Столбчатый кирпичный фундамент можно построить в домашних условиях обладая минимальными навыками строительства и способностями читать и понимать простейшие схемы работ. При выборе именно этого типа основания важно учитывать положительные и отрицательные стороны. Среди преимуществ кирпичных столбов выделяют:

• Крупные конструкции и тяжелые, громоздкие элементы в работе отсутствуют.
• Дефекты поддаются замене на новые, если отдельные участки были повреждены. Качество конструкции при этом не страдает.
• Возможность обойтись в процессе работы своими силами без привлечения в помощь дополнительных лиц.

Основными недостатками фундамента из кирпича принято считать:

• Зависимость от типа грунта. Организовать рабочий процесс по возведению столбчатой основы на подвижных грунтовых покрытиях невозможно.
• Противопоказанием к застройке является серьезная разность в высотах покрытия. Если поверхность неровная и наблюдаются перепады высоты более 2 метров, следует отказаться от идеи сделать подобный вариант фундамента.

Технология сооружения основания по столбчатому типу

Материалы, необходимые в процессе

Для работы могут использоваться бревна.

Домашние строительные работы подразумевают использование различных строительных элементов и инструментария. Чтобы обустроить столбчатый фундамент из кирпича, не понадобятся сложные материалы, достаточно остатков с предыдущего строительства. Это могут быть:

• трубы из асбестового материала,
• различные виды кирпичей,
• камень строительный,
• бревна.

Необходимо следить за качеством материала, особенно если речь идет про остатки от предыдущего строительства.

Подготовка к работам

Первым делом нужно составить рабочий план действий или воспользоваться уже готовой схемой. Все спорные моменты, такие как глубина будущего фундамента, общий размер конструкции дома, расположение участков под столбики подбирается заранее.

Следующий важный шаг состоит в том, чтобы предотвратить появление растительности в зоне, прилегающей к будущей постройке. Для этого необходимо очертить местность и по периметру дома снять верхний слой грунта от 10 до 30 см.

Последнее, что важно учитывать на этапе подготовки — наличие абсолютно ровного участка. Важно убедиться, что на месте будущего фундамента не будет никаких бугров, впадин и ям.

Если такие дефекты имеются, рекомендуется устранить сразу, а всю площадь работ засыпать строительным песком или гравием, после чего уже приступить к бурению ям для столбиков.

Этапы работы

После подготовки основания самое время приступить к основным операциям по закладке кирпича:

В процессе кладки можно использовать армирующую проволоку.

На какую глубину вкопуют фундамент?

В процессе расчета глубины фундамента учитывается промерзание грунта в зимние время, характер течения грунтовых вод, ровность поверхности и множество других важных особенностей. Просто воспользоваться общими рекомендациями строительства в этом случае не следует, если столбчатый фундамент будет закладываться для дома на века.

Изучив соответствующую документацию, в которой указывается климатология и грунтовый анализ региона, принимается решение о глубине установки — мелкозаглубленный (50—70 см) или заглубленный вариант (от 0,3 до 0,5 м ниже уровня промерзания).

По теме:

Недостатки

Идеальных строительных конструкций не бывает, поэтому наряду с их неоспоримыми плюсами всегда имеются и минусы. Исходя из этого, в каждом конкретном случае производятся расчеты и принимается наиболее эффективное решение по использованию того или иного материала, а также технологии возведения дома. Недостатки опорно столбчатого фундамента заключаются в следующем:

• ограниченный потенциал использования – не подходит для тяжелых кирпичных и бетонных домов;
• невозможность устройства подвальных и цокольных помещений;
• слабая устойчивость к горизонтальным подвижкам грунтовых слоев;
• необходимость связывания столбов фундаментной балкой;
• предрасположенность к просадке отдельных углов строения;
• потребность в устройстве теплоизоляции подпольного пространства во избежание существенных теплопотерь в зимний период.

Оценивая ранее приведенные доводы, можно с уверенностью сказать, что в определенных условиях решение по устройству опорно столбчатого фундамента будет, несомненно, более выгодным, чем заливка бетонной ленты. Но, в то же время, его использование ограничивается слишком важными для строения факторами. Выбор непростой, но сделать его придется, взвесив все «за и против».

Земельные работы и подготовка основания

Для начала необходимо расчистить строительную площадку и произвести разметку территории. Для этого в первую очередь точно определите границы участка. Помечаете территорию при помощи деревянных кольев и веревки. Нити следует протянуть 2 параллельные, расстояние между которыми будет равняться ширину запланированного фундамента. При помощи геодезического оборудование выставьте прямые углы, проверить это можно в местах пересечения веревок. При отсутствии такого оборудования можно просто проверить параллельность и перпендикулярность линий. Также проверьте диагонали сторон. Если данные равные, то измерения выполнены верно.

После выполнения разметки, работы проводите в такой последовательности:

• Снимаете с намеченной земли плодородный грунт толщиной до 200 мм.
• После отталкиваясь от проектной документации определяете места монтажа столбов.
• Далее используя садовый бур, пробуриваете скважину. Ее диаметр указывается в документации. В среднем диапазон между 150 и 400 мм.

В случае, когда глубина скважины будет достигать до 1000 мм, то производить фиксацию стенки не понадобится. Если заглубление больше, то для предотвращения осыпания земли сделайте подпорки.

• Если столб имеет квадратную форму, то скважину необходимо обтесать штыковой лопатой.
• После следует дно заполнить песком до 200 мм, который увлажняется, а после трамбуется.
• Сверху заливается стяжка из грубого бетона, толщиной до 170 мм. Это будет служить основанием для столбов.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Фундамент из асбестовых труб

Пошаговая инструкция для возведения основания такова:

• Очищаем площадку.
• Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
• Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
• Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
• Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
• Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

В заключение

Столбчатый фундамент действительно дешев и мало трудоемок по сравнению с остальными. Но он и коварен. Не по своей вине, а потому, что очень чувствителен к механике грунта под ним. Кто даст гарантию, что она не изменится за время эксплуатации здания? Вырубят или насадят поблизости лес, построят скотный двор – через 2-5 лет в грунте начнет что-то, да меняться.

Поэтому столбчатый фундамент можно однозначно рекомендовать только для легких строений преимущественно дачно-гаражного типа, не предназначенных для постоянного проживания.

Что касается жилых домов на столбчатом фундаменте, то, во-первых, детям и внукам они достанутся, только если построены на подходящем грунте и в благоприятных природных условиях. Если же строиться на поколения, то уместно по аналогии вспомнить непреложное правило кредитования: брать в долг нужно в той валюте, в которой зарабатываешь. Иначе можно, как говорится, попасть по полной, что сейчас и наблюдается массово.

Для застройщиков, стесненных в средствах, существует правило не менее непреложное: на фундаменте экономят в последнюю очередь, а крайне желательно вовсе не нем не экономить. Лучше уж распланировать дом поменьше и построиться на ленте или на плите. Они в дальнейшем, если с финансами как-то образуется, позволят сделать пристройки, а вот столбчатый фундамент – ни в коем случае.

В общем, выбирая тип фундамента, нужно очень крепко подумать. И мы будем считать свою задачу выполненной, если материал данной статьи поможет вам принять верное решение.

***

© 2012-2020

cope itemtype=»» data-nonce=»5af3d44776″>

(2 оценок, среднее: 4,50 из 5)

cope itemtype=»»>

Пошаговое возведение столбчатого фундамента своими руками

Самым востребованным становится классический заглубленный фундамент на бетонных опорах. Он подходит для строительства домов, бань, беседок и любых хозяйственных построек. Именно о нем и пойдет речь далее. А лучше разобраться в особенностях такого основания поможет видеоролик.

Разметка участка

Перед началом работ на участке производят разметку. Этот процесс делится на несколько этапов:

1. Определяются углы будущего строения. В этих местах устанавливаются столбики, с прибитыми к ним деревянными планками.
2. К планкам привязываются веревки. С их помощью очерчиваются границы здания.
3. Аналогичным образом размечают местоположение опор, которые будут располагаться внутри периметра конструкции.

Предварительная разметка позволит точно определить положение будущих опор и облегчить работу.

Выемка грунта и подготовка подушки

При строительстве основания своими руками земляные работы занимают немного времени. Главное, выкопать скважины для заливки бетона. Если отверстия должны иметь круглое сечение, проще воспользоваться специальным буром.

Прямоугольные ямы удастся выкопать обычной лопатой. Размер углубления должен быть больше параметров столба. Необходимо предусмотреть место для сооружения опалубки, а также гидроизоляционного материала.

При строительстве фундамента на столбах необходимо организовать песчано-гравийную подушку. Она послужит демпфером, снизит влияние грунта на конструкцию. Для подушки смешивают щебень средней фракции и мелкий песок в соотношении 3:2. Эту смесь засыпают на дно каждой подготовленной скважины слоем около 20 см.

Подушку можно засыпать и послойно. Для этого вначале на дно ямы укладывается щебень слоем 10 см. Материал тщательно трамбуется. Следом за ним всыпается песок слоем около 15 см. Его также следует хорошо утрамбовать. Перед этим песок смачивают водой. Так в подушке не останется пустот.

Монтаж несъемной опалубки

Следующим шагом строительства столбчатого фундамента становится изготовление опалубки для заливки опор. Проще делать ее несъемной. С этой целью используют один из следующих материалов.

Существует еще и бюджетный вариант опалубки фундамента. В выкопанную траншею устанавливают металлическую решетку, свернутую трубочкой. Внутри нее прокладывают слой рубероида. Материал укладывается так, чтобы его гладкая сторона смотрела наружу. Так сцепление с грунтом окажется минимальным.

Армирование столбчатого фундамента

Для придания прочности конструкции выбираются металлические прутки диаметром не менее 12 мм. Армирование опор круглого сечения проводится в три нити. Прутки устанавливаются вертикально. Они должны отходить от краев будущего столба на 0,5 сантиметров. Для квадратных столбов используется по 4 прутка.

Вертикальные прутки связываются между собой проволокой. Использовать для их соединения сварку не рекомендуется, так как это снижает прочностные характеристики конструкции.

Заливка бетона

Следующим шагом изготовления столбчатого фундамента становится приготовление бетонного раствора. Для этого смешивают одну часть цемента марки не ниже М400 с тремя частями мелкого песка и 5 частями щебня средней фракции. Можно соединять компоненты вручную, но проще и быстрее воспользоваться бетономешалкой.

Раствор заливается в подготовленную опалубку слоями толщиной около 35 см. Каждый слой необходимо штыковать тонким прутом, чтобы из раствора вышел весь воздух. При возможности рекомендовано использовать погружной вибратор.

Усиление фундаментов и оснований при просадке

Просадка фундамента может произойти у любого фундамента из-за различных физико-механических и гидрологических изменений грунта. Первый признак появления просадки это появление трещин на отмостке и на на лунке вокруг столба.

Лопнула отмостка требуется усиление бутового фундамента

Проседание может быть временным и приостанавливается когда основание фундамента осядет на крепкий слой грунта. Если проседание продолжается то трещины на отмостке и на лунку вокруг столба будут увеличиваться, на бревенчатых домах увеличатся швы и стыки и из них начнёт выпадать конопатка, а также увеличатся трещины на нижних венцах брёвен. В таком случае нужно немедленно остановить просадку фундамента, но сначала нужно убедиться, что осадка не кратковременная, а для этого нужно поставить на трещины гипсовые маяки. Если на маяках появляются трещины значит просадка фундамента продолжается. Сначала нужно произвести усиление грунтов основания фундаментов, а потом усилить столбы бетонным кольцом.

Усиление фундаментов цементацией грунта

Для укрепления основания под фундаментом нужно рядом с фундаментом вырыть яму под углом 35 градусов до основания фундамента. В эту яму вставляют металлическую или асбестоцементную трубу диаметром 15–20 см. В эту трубу наливают тощий бетонный или цементный раствор который впитывается в грунт под основанием фундамента. Когда раствор перестаёт впитываться я в грунт его оставляют в трубе и если через сутки раствор уйдёт из трубы её еще раз заполняют.

Бетонное кольцо вокруг сваи

Чтобы сделать усиление свайного фундамента бетонным кольцом нужно вокруг сваи вырыть канаву размером 20 на 30 см. На дно этой канавы и по краям укладывают доски в виде опалубки. В швы между кирпичами или камнями устанавливают металлические штыри, а к штырям крепят металлическую сетку. Когда армирование и опалубка будут готовы заливают бетон с мелким наполнителем (гравий или щебень). Получиться расширение фундамента из-за которого может прекратиться усадка фундамента. Если сделать несколько таких колец то под ними можно положить балку, такое усиление фундамента своими руками может вдвое увеличит несущую способность фундамента.
