Кровля из профнастила: все нюансы работы

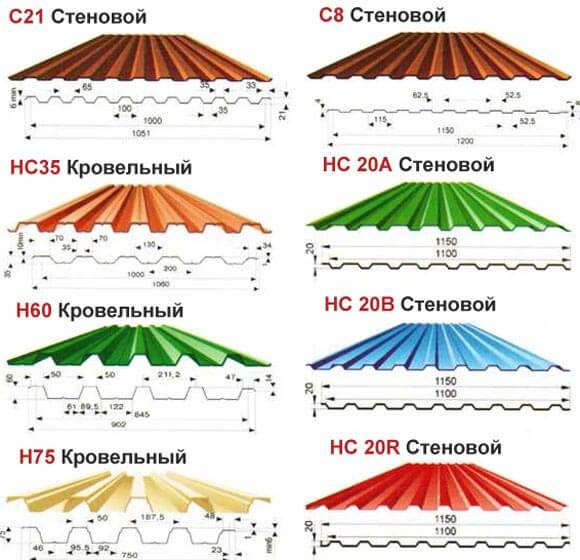

Виды профлиста: выбор и маркировка профнастила

Перейдем к рассмотрению раздела: виды профлиста: выбор и маркировка профнастила._Кровля — верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); — верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)Материал — любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Разнообразие видов, форм и широкий диапазон размеров профлиста для крыши дают возможность найти нужный материал для любой кровли.

Наличием капиллярной бороздки и разнообразием цветовой гаммы полимерного покрытия, профлисты отличаются высотой встречается лист закругленной и прямоугольной формы, форма гофры профнастила бывает трапециевидной и синусоидальной.

_Покрытие — верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. (СНиП ); — верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным. (СНиП II-26-76); — верхняя ограждающая конструкция, одновременно выполняющая несущие, гидроизолирующие, а при бесчердачных (совмещенных) крышах и при теплых чердаках также теплоизолирующие функции. (ВСН 35-77)

Капиллярная канавка необходима, чтобы отвести влагу с крыши при стыковке профлистов внахлест, а полимерное покрытие обеспечивает защитную и эстетическую особую индивидуальность жилищу, благодаря разнообразию цветовой гаммы, можно смонтировать своими силами крышу любого цвета.

К примеру говоря, профнастил имеет маркировку Н-60-0,7-840, что означает:

• высота гофры 60 мм;
• монтажная ширина листа 840 мм.
• профнастил для кровли;
• толщина металла профлиста 0,7 мм;

_Маркировка — совокупность знаков, характеризующих изделие, например: обозначение, шифр, номер партии (серии), порядковый номер, дата изготовления, товарный знак предприятия-изготовителя, марка материала, группа селективности, монтажные или транспортные знаки и т.п. (ГОСТ )

Выбор профлиста происходит с учетом назначения строящегося помещения и климатических условий толщиной металла и высокой гофрой, жилые здания, где угол наклона кровли свыше 10°, необходимо крыть профлистом с полимерным покрытием. Неотапливаемые помещения, сараи, ангары и прочие подсобные здания можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия.

_Здание — наземное строительное сооружение с помещениями для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных. (СНиП 10-01-94)Здания — это строительная система, состоящая из несущих и ограждающих или совмещенных (несущих и ограждающих) конструкций, образующих наземный замкнутый объем, предназначенный для проживания или пребывания людей в зависимости от функционального назначения и для выполнения различного вида производственных — единица комплекса недвижимого имущества (часть жилого здания, иной связанный с жилым зданием объект недвижимости), выделенная в натуре, предназначенная для самостоятельного использования для жилых, нежилых или иных целей, находящаяся в собственности граждан или юридических лиц, а также Российской Федерации, субъектов Российской Федерации и муниципальных образований. ; — пространство внутри здания, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 10-01-94); — пространство внутри дома, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 31-02-2001)

Важным параметром при выборе марки профлиста является угол ската. Для предотвращения деформаций, кровлю небольшого уклона необходимо крыть профлистом большей толщины. Чем больше угол ската, тем больше поверхность кровли, выше парусность, но ниже снеговая нагрузка, так как с покатой крыши снег легко скатывается.

_Марка — геод. нивелирный репер, устанавливаемый на несущих конструкциях капитальных зданий и сооружений. (СП 11-104-97)

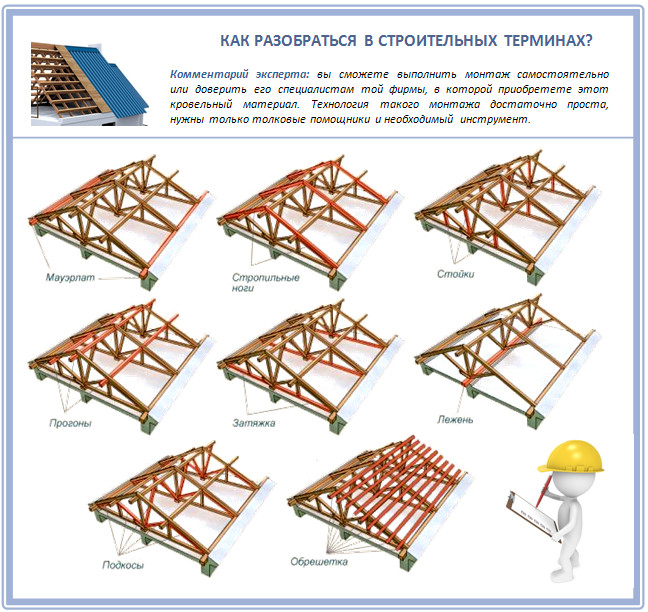

Кровля из профнастила своими руками: стропильная часть и обрешетка

Ничего нового, касающегося непосредственно профнастила, эта часть крыши не содержит. Здесь все стандартно, за исключением одного момента – шага установки стропил. Он может быть увеличен до максимума (2м) ввиду небольшого веса кровельного материала. Во всем остальном конструкция каркаса в полной мере соответствует типу вашей крыши. Практически, как и во всех других случаях, поверх стропил крышной конструкции набивается брусок, к которому с помощью степлера монтируется гидробарьер (армированная полиэтиленовая гидроизоляция кровли из профнастила ).

Другое дело – обрешетка, она может выполняться по-разному. В большинстве случаев эти различия определяет вес и тип используемого профнастила – чем он тяжелее, чем толще металл используется для его изготовления, и тем меньше нужен шаг установки досок обрешетки. Если говорить в среднем, то в большинстве случаев он составляет 0,5м – причем вторая от нижнего края ската доска обрешетки устанавливается на расстоянии 300мм от края, а первая монтируется по самому краю.

Также отдельное внимание необходимо уделить и верхним доскам обрешетки, находящимся возле конька крыши. С обеих сторон ската они должны располагаться на 80мм ниже конька. Такой зазор оставляется для вентиляции подкровельного пространства, которая обеспечивает проветривание кровельного материала с нижней стороны. Это один из важнейших нюансов, которые предусматривает технология устройства кровли из профнастила. Особое внимание нужно уделить торцам крыши – на них монтируются ветровые планки. Они должны полностью перекрывать торец крыши и выступать над уровнем обрешетки на высоту, равную высоте волны профнастила.

Материалы и инструменты для изготовления сарая

Любое дело следует доводить до конца. И чтобы довести это дело до конца лучше заранее позаботиться обо всем необходимом. Ниже укажу все основные материалы и расходники, которые нам потребуются, а также необходимое оборудование и инструмент.

Материалы для сарая:

• Труба профильная (50 мм × 50 мм × 3 мм) (квадратная) – 42 метров (14 штук по 3 метра);
• Труба профильная (50 мм × 25 мм × 3 мм) (прямоугольная) – 32 метра (16 штук по 2 метра);
• Растворитель – 1 литр;
• Грунтовка для металла (+валик) – 1-1,5 литра;
• Дверные петли – 2 шт;
• Бетон – 1 уп (50 кг);
• Мелкий щебень – 250 кг (0,15 м3);
• Песок – 120 кг (0,08 м3);
• Вода – 45 литров;
• Доска (50 мм × 200 мм) – 24 м (6 штук по 4 метра);
• Саморезы с буром (длинные) – 60 штук;
• Лист шифера – 5 штук;
• Саморезы для шифера (+прессшайба) – 22 штуки;
• Профнастил (с полезной шириной 1 метр) – 20 пог. м.;
• Саморезы с буром (короткие) – 250 шт.

Оборудование и инструмент для работ:

• Болгарка;
• Сварочный аппарат;
• Трубная струбцина;
• Магнитные уголки (или помощник);
• Бетономешалка или миксер.

Профнастил: плюсы и минусы

Для изготовления профилированного материала используется рулонная сталь высшего и первого сорта толщиной 0,45-1,2 мм. На производстве путем холодной прокатки формируется рельеф в виде продольных полос. Такая обработка увеличивает жесткость и несущую способность тонкого металла, что позволяет использовать его в качестве покрытия для ограждающих конструкций.

Структура профлиста

Преимущества профнастила как кровельного материала:

• Прочность. Благодаря ребрам жесткости покрытие может воспринимать большие нагрузки в сравнении с листовым прокатом той же толщины.
• Низкий вес. Масса 1 м² не превышает 6 кг, поэтому не требуется какое-либо усиление несущих конструкций.
• Стойкость к коррозии. Оцинкованное и полимерное покрытие надежно защищают металл от воздействия влаги.
• Долговечность. Профнастил может прослужить 30 лет и больше в зависимости от толщины металла и типа защитного покрытия.
• Декоративный вид. Изготовители окрашивают свою продукцию в разные цвета, можно легко подобрать подходящий материал для кровли.
• Быстрый монтаж. Кровельные скаты перекрывается целыми листами, которые укладываются на обрешетку. При этом образуется минимальное количество стыков.

Недостатков у профнастила немного, они успешно устраняются с помощью доступных технологий:

• Низкая звукоизоляция. Для уменьшения эффекта мембраны, который выражается в многократном усилении ударных шумов, в местах крепления используются упругие прокладки.
• Подверженность коррозии при повреждении защитного покрытия. При неаккуратной транспортировке и нарушениях правил монтажа на поверхности могут образоваться царапины. Чтобы не дать ржавчине распространиться, их необходимо закрашивать специальными аэрозолями или антикоррозийными составами.
• Высокая теплопроводность металла. Чтобы снизить потери тепла, применяются эффективные теплоизоляторы — базальтовая вата, вспененные полимеры.

Профнастил — аналог металлочерепицы. При общих свойствах, за исключением декоративного рельефа, он значительно дешевле, что позволяет сэкономить на устройстве кровли до 40-50%.

Особенности конструкций ворот из профнастила

Ворота из профилированного настила выгодно отличаются от заграждений, изготовленных из других стройматериалов. К неоспоримым преимуществам конструкции из профилированного настила относятся:

• простота монтажа и сборки;
• декоративность (профлисты изготавливаются в различных расцветках и цветовых оттенках, потому с лёгкостью можно выбрать материал, который оптимально дополнит ландшафтный дизайн сада и экстерьер приусадебных сооружений);
• экономичность ворот из профилированного листа (стоимость материала облицовки существенно ниже, в отличие от кованых элементов или дерева);
• функциональность (ворота из профлиста могут иметь различный режим управления и конструкцию);
• долговечность эксплуатации и практичность.

По способу открывания ворота из профилированного настила делятся на следующие виды:

1. Откатные.
2. Поворотно-подъёмные.
3. Распашные.
4. Раздвижные.
5. Гаражные.

Рассмотрим более подробно самые популярные виды: откатные и распашные.

Распашные ворота

Это классический вид ограждения, который имеет такую конструкцию: на двух стойках зафиксированы створки, облицованные профнастилом.

Ворота плавно закрываются и открываются, за счёт того, что на стойках ворот закреплены петли с подшипниками. Калитка при этом виде ворот, как правило, устанавливается отдельно, но могут быть и исключения, когда дверь для входа находится в какой-то из створок.

Открываться ворота могут автоматическим или механическим способом. Монтаж электропривода обычно используется на территориях производственного значения, когда движение автотранспорта очень интенсивно.

Можно установить дистанционное управление небольшой мощности, поскольку масса конструкции из профнастила довольно низкая, исключение составляют только распашные ворота из профлиста с коваными элементами.

Основными преимуществами распашных ворот является их простота установки своими руками и доступность, а главный недостаток – наличие свободного пространства для открытия створок.

Откатные ворота

Более удобны и функциональны в эксплуатации – откатные ворота. Они отъезжают за забор, а не распахиваются. Эти конструкции незаменимы в тех местах, в которых предъявляются жёсткие условия по рациональному пользованию территорией.

Конструкция сооружения создаёт дополнительные возможности для манёвров транспорта (размер откатных ворот может быть длинной до 12 м) и создания движения в несколько потоков.

Ещё одно немаловажное преимущество – в проёме нет направляющих. Это даёт возможность проезжать беспрепятственно автомобилям любой высоты. Помимо этого, зимой не нужно все время расчищать снег для нормального открытия створок, как это требуется делать в случае с распашными конструкциями.

Как правило, откатные конструкции оборудуются автоматической системой, поскольку открывать своими руками длинные створки довольно тяжело и неудобно.

К минусам откатных ворот из профлиста относятся:

• Изготовление и монтаж своими руками откатных ворот выйдет дороже, чем обычных распашных.
• Приобретение специальных комплектующих.
• Необходимость сооружения и расчёта капитального фундамента с использованием слоя арматуры.

Кровля из профнастила своими руками монтаж и расчет видео

Применяем кровельные саморезы (разъемное соединение)

При закреплении кровли можно использовать специальные кровельные саморезы. Они бывают 3х основных видов:

• Для коньковых элементов
• Для крепежа к обрешетке из дерева
• Повышенного крепления (используются в местности с большой ветровой нагрузкой)

Желательно использовать специальные крепления, т.к. они обеспечат соединение, которое можно будет в случае ремонта разобрать без повреждений. Как это обеспечено? Просто в таких саморезах к пружинной шайбе присоединен слой каучука. Он достаточно эластичный, долговечный, может компенсировать расширение металлического профиля при повышенной температуре. Плюс по краю шляпки есть выступающая каёмка, которая еще больше прижимает каучуковую прокладку к листу.

Наш портал «Строительство и ремонт» рекомендует не прикручивать саморезы сразу окончательно. Сначала наметьте слегка, и положив пару следующих листов профиля, и убедившись, что лист лёг ровно относительно конька, то фиксируйте окончательно.

Кровля из профнастила своими руками монтаж и расчет видео может осуществляться профлистом обычным цинковым, или же цветным, и точно также саморезы могут иметь цветные шляпки. Цвета используются стандартные, подобрать их легко «на глаз».

Неразъемное соединение

Существует также и неразъемное соединение профлиста – это заклёпки. Состоят они из стержня и шляпки разного диаметра. Для их использования нужен специальный пистолет. На 1 метр настила «уходит» до 8ми заклёпок.

Качество – главный критерий

Как и сам профнастил так и саморезы старайтесь покупать качественные. В противном случае мало того, что придется покупать весь набор шурупов/заклёпок заново и тратить дополнительные средства. Но еще к тому времени как Вы поймете, что крепление ненадежно, уже будут сделаны дырки и они останутся сквозными.

Выбирая саморезы обратите внимание на:

• маркировку (хорошие фирмы всегда её наносят);
• высоту, эластичность и вид прокладки (от 2 мм, оцените на ощупь эластичность );
• слой оцинковки от 12 мкм (иначе вскоре пойдёт ржавчина).

Самые лучшие крепления у известных фирм-производителей имеют такую прокладку, которая от солнца нагревается и намертво сцепляется с профилем. Это исключает дальнейшее попадание воды.

Подробнее о креплениях, преимуществах и недостатках кровли профлистом  смотрите наш обзор Кровля крыши профлистом своими руками.

Как рассчитать материалы

Как сделать расчет материалов, доборных элементов для кровли из профнастила своими руками монтаж и расчет видео. Это важны чтобы сэкономить деньги и не купить лишнего.

Доборные элементы – это дополнительные детали кровли, которые призваны защитить каря скатов крыши, мест соединения листов и тому подобные стыковки. Это планки, наконечники, енды, коньки.

Конек защищает стыковку двух площадей двускатной крыши от воды. Такую же функцию для вальмовой крыши выполняют наклонные хребты.

При расчете количества профнастила учитывайте, что до центра конька листы не должны доходить, а с каждой стороны должно оставаться по 10 см для естественной нормальной вентиляции. Конек стандартно имеет длину 2 м. Нахлест должен быть 15-20 см. Поэтому берете длину крыши ( с учетом свисания с обеих сторон здания),вычитаете нехлест и делите длину крыши на полученный результат – это будет количество коньковых элементов, которые нужно будет покупать.

Например, длина здания у Вас 8 м., свесы с каждой стороны по 15 см., длина конька 2м, нахлест выбран 20см. Тогда получаем (8+0,15+0,15)/(2-0,2)=4,61 шт. Т.е. таких коньков надо будет брать 5 шт. Или подбирать другую длину конька, или варьировать скат. Например сделав скат 10 см, и взяв конек 1,85 м получаем 8,2/1,65=4,97 шт. Т.е. нужно 5 коньковых элементов по 1,85 м длинной.

Рассчитать енды можно также. Они защищают не внешние углы крыши, а внутренние. Так же профнастил не должен полностью доходить до их середины. Оставляйте зазор для вентиляции. Расчет проводится точно также, только учитывайте, что нахлест должен быть уже 30 см.

Остальные элементы карнизы/планки рассчитываются также, только нахлест у них обычно берется 10см.

Проще всего расчет делать для односкатной крыши или двускатной, у которой скаты имеют форму прямоугольника. Это можно проверить измерив диагонали ската, если они равны, то скат прямоугольный. Делаете схему кровли, выделяете на ней прямоугольника листы профнастила и других элементов. Все элементы должны быть нанесены на план. Учитывайте зазоры.

Более сложные формы крыш трапеции, треугольники, также подлежат предварительной раскладке на плане, чтобы вычислить как можно будет сэкономить материалы, и возможно где-то можно будет не покупать дополнительный лист профнастила, а пригодятся остатки.

Если Вас заинтересуют альтернативные способы кровли крыши, то сравнить и узнать больше можно из обзора Битумная черепица технология укладки.

Преимущества и недостатки

Профнастил стал одним из самых используемых материалов в строительстве за последние годы. У данного вида кровельного покрытия немало плюсов:

• длительная эксплуатация;
• экономичность;
• простота монтажа;
• высокая прочность;
• универсальность материала;
• неприхотливость;
• неповрежденные листы не подвержены коррозии;
• экологичность;
• эстетичность;
• широкая цветовая гамма.

Обратите внимание! Крыша будет выглядеть более декоративно, если использовать профнастил двух цветов.

Есть у профнастила и минусы:

• как и любое другое металлическое кровельное покрытие, профнастил издает много шума во время дождя;
• Под воздействием солнечных лучей нагревается;
• При наличии порезов и дыр подвержен быстрому распространению коррозии;
• Неправильный монтаж может повлиять на герметичность кровли.

Выбираете красивый и практичный материал для отделки стен дома? Прочитайте статью о виниловом сайдинге.

О технологии производства и технических характеристиках клееного бруса можно узнать здесь.

Выбор профнастила

Виды профнастила и их назначение.

На рынке выбор вариантов профнастила огромный, на любой вкус и ценовую категорию. Для кровли используется в основном профнастил из стальных оцинкованных листов с полимерным покрытием. Цинковое покрытие защищает материал листа от преждевременного разрушения. Полимерное покрытие придает кровельным листам декоративный вид, что способствует их широкому применению в малоэтажном строительстве (коттеджи, магазины и т.д.). Цветовые гаммы покрытия представлены в картах цветов торгующих фирм.

Количество необходимых профилируемых листов рассчитывают обычно менеджеры фирм-поставщиков. Если по скату необходимо уложить несколько горизонтальных рядов профнастила, то следует при расчете их количества учесть величину нахлеста, который зависит от величины уклона кровли. При уклоне кровли до 15° горизонтальный нахлест необходимо делать 200 мм и более; при уклоне от 15° до 30° листы перехлестываются на 150-200 мм; если уклон кровли более 30°, достаточно 100-150 мм. Боковой нахлест равен половине ширины волны.

При выборе профнастила или профлистов следует обратить внимание на маркировку. В настоящее время существуют огромное множество разных марок профнастила. Маркируется профнастил с помощью букв и цифр. Буквы указывают на область применения: С . стеновой профнастил, Н – профнастил для кровли, НС . листы профнастила могут применяться как для кровли, так и для стен. Цифры обозначают высоту профиля, толщину металла, монтажную ширину профильного листа, максимальную длину профнастила.

Основное отличие профнастила для крыши от стенового заключается в наличии капиллярной канавки, препятствующей затеканию дождевой воды под кровлю.

Расчетные характеристики листов профнастила, как правило, указываются в каталогах заводов-изготовителей. Прочность профнастила напрямую связана с толщиной листа и высотой профиля. От размеров и прочности профилированных листов зависит расстояние между брусками обрешетки.

При покупке листов профнастила первым делом следует уточнить, по каким стандартам изготовлена продукция, и выяснить наличие сертификата на нее. Следует обратить внимание на внешний вид покупаемого материала. На поверхности листа нежелательно наличие шероховатостей и трещин, что говорит о невысоком качестве продукции. Также необходимо посмотреть, не шелушится ли краска полимерного покрытия.

При проверке на прочность качественный лист легко сгибается и возвращается к прежней форме при легком нажатии; при сильном воздействии . принимает новую форму.

Крепление профлистов

Для крепления профилированных листов к элементам несущей конструкции используются оцинкованные саморезы. Крепление желательно выполнять в нижней части профиля листа. Во избежание протекания воды под элементы крепления используются уплотнительные шайбы из неопреновой резины.

При выполнении монтажа кровли необходимо соблюсти все условия, чтобы не повредить полимерное и цинковое покрытия. Для предохранения деревянных стропильных ног и брусков от паров, проникающих через чердачное перекрытие, используют пароизоляционную пленку и предусматривают вентилирование пространства между стропилами. В случае утепления чердачного пространства паронепроницаемая изоляция выполняется по низу утеплителя.

Доборные элементы кровли изготавливаются из таких же стальных оцинкованных листов с полимерным покрытием.

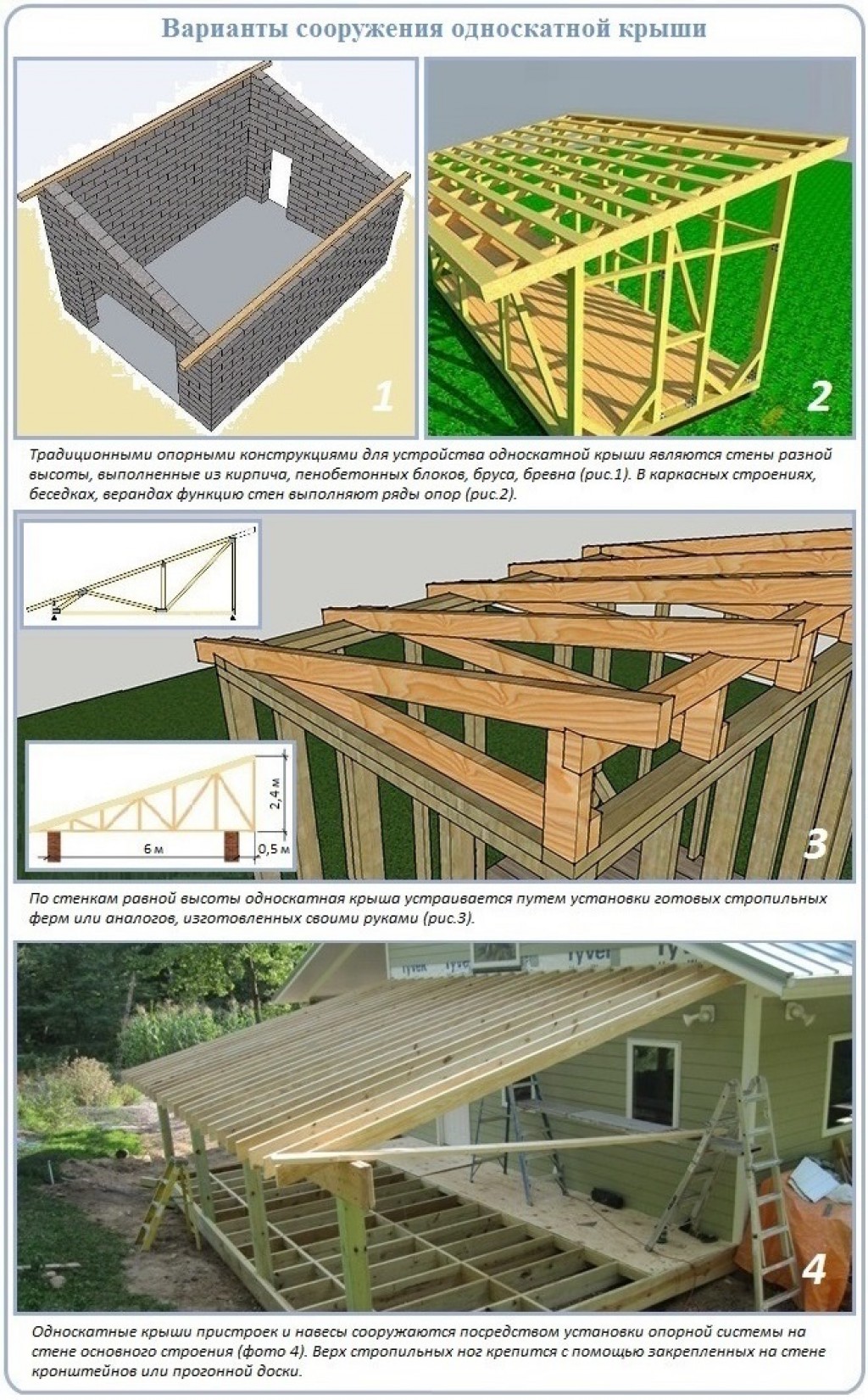

Изготовление ферм для стропильной системы

Фермы бывают различных форм, но все характеризуются способностью выдерживать огромные нагрузки. Наиболее распространенные конструкции:

• Прямоугольная ферма.

Используется в качестве обвязки между стойками, а также применяется в односкатных навесах в качестве стропил

• Треугольная ферма.

Применяется для изготовления односкатных навесов

• Равнобедренная треугольная ферма.

Две равнобедренные фермы, соединенные между собой прямоугольной фермой

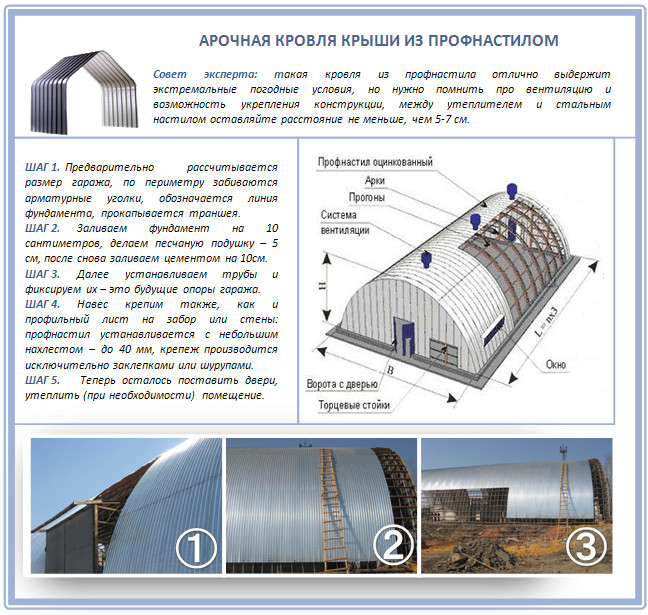

• Арочная ферма.

Ферма изготовлена из двух дуг, скрепленных между собой перемычками

Фермы в основном изготавливаются из таких материалов, как:

• Металлический уголок.
• Профильная квадратная труба.
• Круглая труба.
• Швеллер.

Важно. В зависимости от того, какая конфигурация выбрана для крыши навеса из профнастила, такие фермы и изготавливаются по чертежу в нужном количестве на площадке, а затем монтируются на стойки.

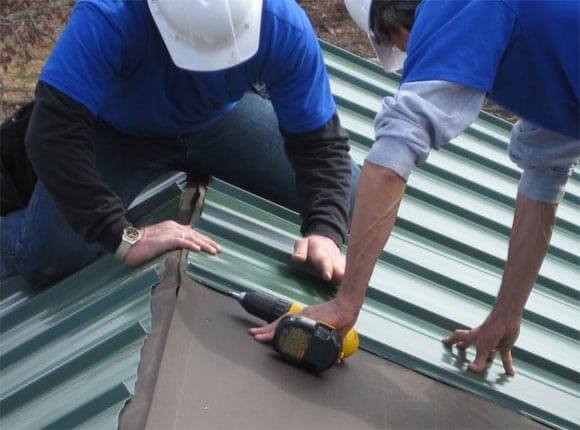

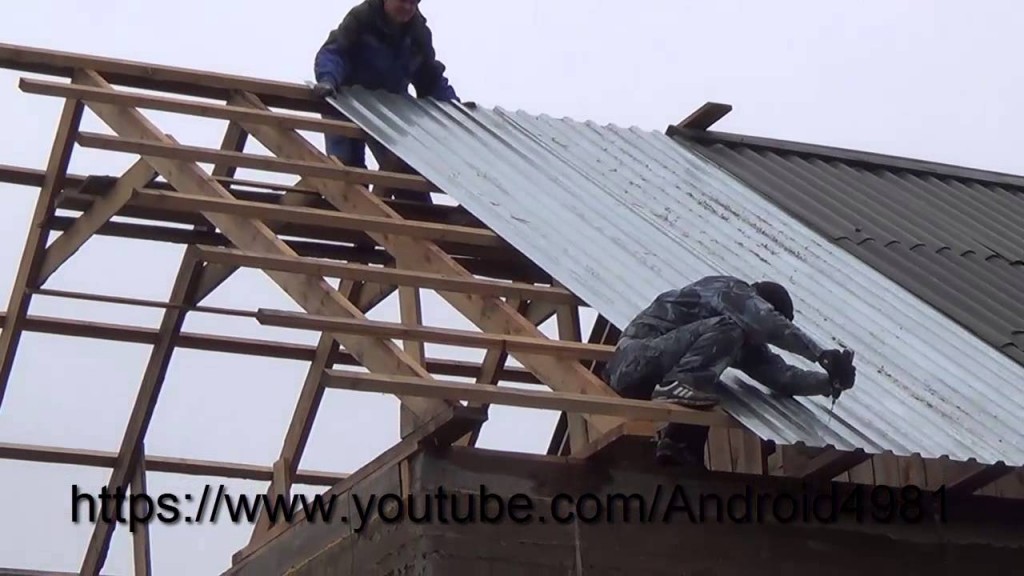

Технология укладки профлиста

Большинство домовладельцев, желающих сократить расходы на строительство, выполняют монтаж кровельного покрытия самостоятельно, но не имеют четкого представления, как правильно покрыть крышу профнастилом. В результате непрофессионального подхода крыша может протекать, покрываться наледью, стропильный каркас начинает гнить и разрушаться. Чтобы избежать этих негативных последствий, нужно строго соблюдать технология укладки профнастила. Инструкция по возведению кровли из этого материала выглядит следующим образом:

После завершения работ по возведению каркаса крыши, стропила нужно закрыть гидроизоляционным материалом. Пленку или мембрану раскатывают, а затем разрезают на полосы по ширине ската. Гидроизоляционный материал фиксируют строительным степлером поперек стропил, нахлестывая полосы друг на друга, а затем склеивая стыки монтажным скотчем.

Важно! Профилированная сталь с полимерным защитным покрытием портится от термических воздействий, поэтому для резки материала не используют болгарку или сварку. Монтаж выполняют строго холодным способом, а срезы обрабатывают специальной грунтовкой, предотвращающей образование коррозии.



Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.



При небольших затратах крыша из профнастила выглядит солидно

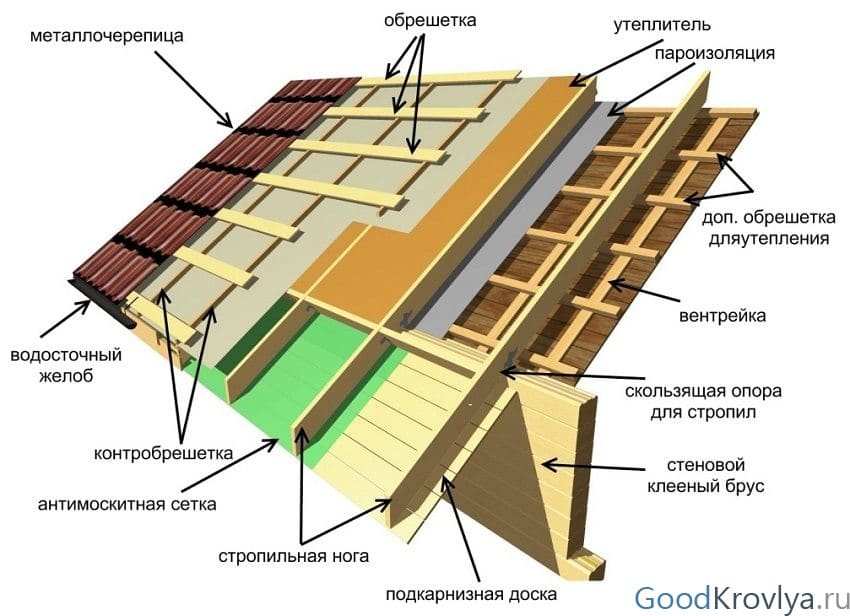

Устройство обрешетки для монтажа профлиста на крышу

При укладке профнастила на крышу, он крепится к специальной обрешетке. Она выполняется из деревянного бруса, предварительно обработанного антисептиком, или из металлического профиля с толщиной стенки не более 2мм. Это ограничение вызвано тем, что в противном случае вам придется сверлить отверстия для установки каждого кровельного самореза. На саморезах по металлу есть специальный бур, но он способен просверлить металл толщиной только до 2 мм.

Шаг обрешетки, то есть расстояние от одного горизонтального бруска до другого, определяется несущей способностью профнастила. Он приведен в таблице.Характеристики обрешетки для укладки на кровлю различных марок профлиста

При устройстве обрешетки необходимо помнить, что даже при идеальном соблюдении технологии укладки профлиста на крышу, перепады температуры на его внутренней поверхности вызовут образование конденсата, который может привести к коррозии профлиста в местах крепежа. Кроме того, попадание конденсата на обрешетку со временем приведет ее в негодность.

Для борьбы с образованием конденсата при монтаже обрешетки устраивают вентиляционные зазоры и используют специальные паропропускные мембраны. Их укладывают на стропила и крепят деревянными планками толщиной не менее 30 мм, и уже на эти планки устанавливается обрешетка для крепления профлиста. Благодаря этим зазорам, на внутренней поверхности крыши не будет образовываться конденсат, а сам профнастил не будет нагреваться внутренним теплом здания, что обеспечит равномерное таяние снега.

Расчет материала

Чтобы избежать лишних затрат, необходимо правильно просчитать количество материала перед покупкой. Сначала выполняют замеры стен и высчитывают общую площадь.

Площадь стен и фронтона

Далее отнимают площадь оконных и дверных проемов, а также тех участков, которые обшиваться не будут (если они есть). Прибавляют площадь фронтонов, если их тоже планируется обшивать. Теперь полученное значение остается разделить на площадь одного листа.

При подсчетах следует учитывать не габаритную, а полезную ширину листа, поскольку профнастил укладывается внахлест. Стандартная длина листов равняется 2 м, хотя у разных производителей она может варьироваться от 0,5 до 14 метров.

Стандартные размеры профнастила

Для примера возьмем дом прямоугольной формы: высота стен равняется 3 м, длина – 4 и 6 м, есть 4 окна размерами 1,5х1,1 м и дверной проем 2х1,4 м. Умножив высоту на длину и сложив площадь стен, узнаем общую площадь будущей обшивки – 60 м2. По той же формуле высчитываем площадь проемов:

1,5 х 1,1 х 4 = 6,6 + 2,8 = 9,4 м2;

60 – 9,4 = 50,6 м2.

То есть, рабочая площадь стен равняется 50,6 м2.

Площадь фронтонов рассчитывается иначе, в зависимости от их формы. Если фронтон имеет форму трапеции, нужно суммировать оба основания, разделить пополам и умножить на высоту. Если фронтон представляет собой равнобедренный треугольник, нужно умножить половину его высоты на основание. Например, высота фронтона 2 м, основание равняется 4 м. 0,5 х 2 х 4 = 4 м2.

Так как фронтона два, прибавляем к общей площади обшивки еще 8 м2, и в результате получаем 58,6 м2. Стандартные размеры листа профнастила С-8 составляют 2000х1150 мм, а значит, его площадь равна 2,3 м2. Делим площадь обшивки на площадь листа – 58,6 : 2,3 = 25,48. Округлив, получаем 26 листов, но про запас нужно взять еще 2-3, поскольку при раскрое может понадобиться дополнительный материал.

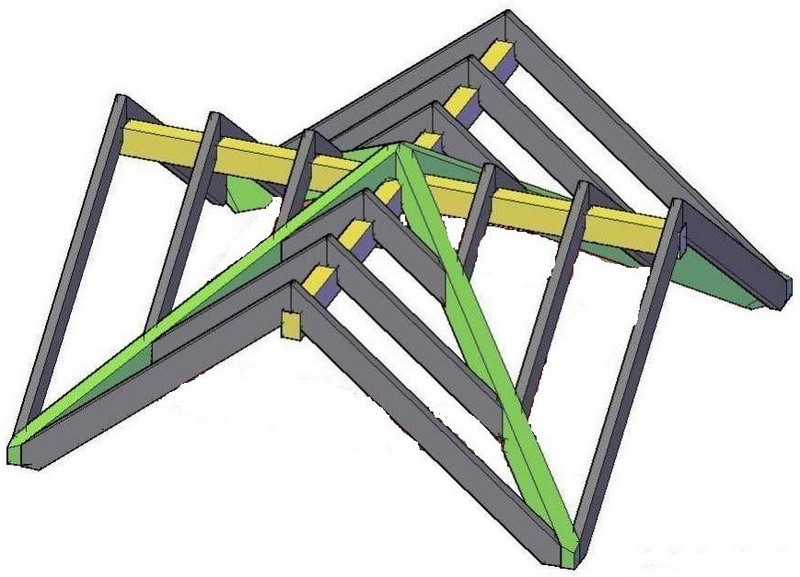

Расчёт стропильной системы и обрешётки

При расчёте стропильной системы для кровли из профлиста обязательно нужно учитывать:

• вес кровельного материала (в среднем 5 кг на 1 м2);
• вес материалов, расположенных в кровельном пироге, в том числе утеплителя, гидроизоляции и т. д. (40–45 кг на 1 м2);
• ветровую нагрузку;
• снеговую нагрузку.

Полученные значения необходимо сложить для получения итоговой нагрузки на крышу, которая обозначается буквой Q.

Сам же расчёт выполняется в следующей последовательности:

1. Cнеговая нагрузка. Вычисляется по формуле S = Sg × µ, где Sg — вес снега на 1 м2 крыши (значение можно взять в специальной таблице СНиП –85* «Нагрузки и воздействия»), µ — поправочный коэффициент, который равен 1,0 при угле наклона скатов менее 25° и 0,7 при наклоне крыше более 25°. Например, если дом расположен в Москве, снеговая нагрузка будет равна S = 180×0,7 = 126 кг/м2 при условии обустройства кровли с углом наклона более 25°.
2. Расчёт ветровой нагрузки. Выполняется по формуле W = Wo × k х С, где Wo — справочное значение, зависит от климатического региона, k — поправочный коэффициент (зависит от высоты постройки и характера местности), С — аэродинамический коэффициент. Например, если дом расположен на открытой местности и имеет высоту 3 м, поправочный коэффициент равен 0,75, а аэродинамический — 0,8 (подходящие значения указаны в СНиП –85 «Нагрузки и воздействия»). Значит, W = 32 × 0,75 × 0,8 = 19,2 кг/м2.
3. Расчёт длины стропил. Стропильная система имеет форму прямоугольных треугольников, а значит, можно применить теорему Пифагора. Например, при высоте конька 3 м и ширине ската 8 м длина стропильной ноги равна √32+42= √9+16=√25=5 м. К этому значению нужно прибавить размер свеса.

   В разрезе стропильная система состоит из двух одинаковых треугольников, в которых стропильные ноги являются гипотенузами

4. Расчёт толщины стропильной ноги. Обычно применяют строительные таблицы, для чего предварительно придётся измерить длину стропильных ног и шаг их установки. На жилых домах стропила устанавливаются с шагом 60–100 см.

Отдельно вычисляется сопротивляемость древесины изгибу:

1. Определяется нагрузка на каждую стропильную ногу по формуле N = шаг стропил x Q, где Q — общая нагрузка на крышу.
2. Затем считается непосредственно величина прогиба по формуле 3,125 x N x (Lm)³ / (B x H³), где Lm — максимально длинный рабочий участок стропильной ноги, B — ширина, H — высота сечения в см. Полученное значение должно быть меньше или равно 1. Если же оно больше единицы, то ширину или высоту сечения нужно увеличить.

   Для проведения расчётов необходимо измерить максимальную длину рабочей части стропильной ноги

Для расчёта обрешётки можно следовать следующим правилам:

• при угле наклона менее 15° рекомендуется монтировать сплошную или разреженную обрешётку с шагом не более 40 см (чем тоньше материал, тем меньшим должен быть шаг);
• при уклоне от 15 до 60° это значение равняется 30–65 см.

Таблица: поправочный коэффициент для расчёта ветровой нагрузки

Таблица: соотношение толщины и ширины обрезной доски и бруса

Таблица: выбор шага обрешётки в зависимости от марки материала

Таблица: соотношение расстояния между стропильными ногами от их размеров

Ремонт кровли

С крышей из профнастила может случиться одна из следующих бед: протечка с последующим поражением коррозией, повреждения в виде дырочек только в некоторых местах кровельного покрытия и глобальная порча листов.

Устранение протечки крыши

Обнаружив, что кровля, закрытая профилированными листами, протекает, нужно провести обстоятельный осмотр крепежей. Возможно, они были неплотно вставлены в материал, поэтому специальная прокладка на них не смогла предотвратить просачивание воды в слои кровельного пирога.

Если проблема протекания крыши заявила о себе через несколько месяцев после строительства крыши, то пути её решения довольно просты. Требуется всего лишь подняться на кровлю и сильнее завинтить саморезы.

Иногда причина протекания крыши заключается в плохом закручивании саморезов

Когда корректировка крепёжных элементов оказалась бесполезной, ищут другой выход из ситуации. Бывает, что для предотвращения протекания крыши, приходится прибегать к таким работам, как:

• замена некоторых участков кровельного покрытия;
• реконструкция стяжки крыши или монтаж новой;
• демонтаж старых фартуков на карнизах и примыканиях к конструкциям крыши.

Найдя на кровельном покрытии маленькие трещины и царапины, обязательно берут средство для их закупорки. Для устранения глубоких морщин на материале применяют мастику.

Мастика способна избавить от небольших трещин на крыше

Со ржавчиной на кровельных профилированных листах тоже нужно бороться, ведь она свидетельствует о порче защитной прослойки материала. Участки с пятнами коррозии обязательно чистят, а потом обрабатывают грунтовкой. Конечный этап этой процедуры — нанесение битумного лака или алюминиевой пудры, способной образовать на профнастиле новую защитную плёнку.

Восстановление незначительно повреждённых листов

Помощником в решении вопроса ремонта крыши станет состав из сурика, если на профнастиле выявлены только несерьёзные повреждения. А при обнаружении дыр профилированные листы придётся спасать паклей, заблаговременно обработанной разогретым битумом. На участок, где щель только что была закупорена упомянутым средством, льют битумную мастику.

Отверстия большого размера устраняют с помощью кусков рубероида или мешковины. Заплатку вырезают на 25 см шире обнаруженной дыры. Первым делом с повреждённого участка щёткой с металлическими щетинками счищают грязь, затем поверхность обрабатывают разогретой битумной мастикой и в течение нескольких часов сушат.

Если материалом для заплатки послужила мешковина, то перед её приклеиванием на поверхность наносят мастику.

Устранить протечки небольшого размера можно с помощью куска мешковины, приклеенного на мастику

Заплату можно уложить в два слоя, если отверстие в профилированном листе выглядит большим. Уложенный на дыру кусок материала смазывают разогретой мастикой.

«Реанимация» крыши с наложением заплатки из рубероида или мешковины идеально подходит для листов со щелями шириной до 20 см.

Когда дыры в профнастиле ещё больше, заплаты делают из листового железа, которое необязательно должно быть новым. Металлический кусок приделывают гвоздями к обрешётке, тем самым предохраняя его от провисания.

Капитальный ремонт

В некоторых случаях на помощь специальных составов и заплаток рассчитывать не стоит. Бывает, что повреждённый лист подлежит полной замене.

Демонтаж испорченного кровельного профнастила — это задача, которая потребует много сил. Всё-таки вместе с прохудившимися листами придётся заменять старый теплоизоляционный материал.

Случается и худшее: иногда при ремонте крыши бывают вынуждены менять всё, вплоть до стропил и желобков. К такому решению могут прийти только после тщательного осмотра кровельного пирога.

Капитальный ремонт крыши из профнастила подразумевает демонтаж старых листов и тщательное обследование слоёв кровли

Гидроизоляционную плёнку убирают, а на её место стелют новую, если в ней тоже обнаруживают дыры. При выявлении в кровле деревянных элементов с гнилью «больные» участки стёсывают и смазывают антисептическим составом.

Заметив, что устранение отсыревшей древесины сильно уменьшило толщину стропила или любой другой деревянной детали, прибегают к приёму наращивания или монтажу нового элемента.

Видео: как сделать ремонт крыши самому

Монтаж кровельного профнастила и его ремонт потребуют освоить много тонкостей строительной работы. Однако это вовсе не значит, что задача трудновыполнимая. По большей части она просто ответственная.

Подписаться на наш канал в Похожие записи:

Гидроизоляция при монтаже крыши

Перед монтажом профнастила на крыше своими руками, обязательно необходимо проложить пароизоляцию. Использовать можно большое многообразие пленок, которые находятся в продаже. При бюджетном ремонте можно использовать рубероид.

Влагоизоляционную пленку прикрепляют к стропилам степлером. Производить укладку нужно с низу вверх. Таким образом, верхние листы будут накрывать нижние, и влага не будет попадать на древесину. Обязательно нужно проверить, после монтажа, пленку на целостность и заделать герметиком все щели.

При правильно уложенном утеплителе, крыша способна сохранить на 25% больше тепла.

Если вы собираетесь сделать на крыше мансарду, то вам обязательно нужно уложить утеплитель. Для этих целей лучше подходит матовый утеплитель. Укладывается утеплитель между стропильных ног и закрывается с двух сторон гидроизоляцией.

Что такое ондулин?

Обязательно соблюдайте равномерное расстояние при изготовлении обрешетки, для лучшего крепления профнастила. Обычно шаг составляет 0,5-1 метр.

Обработайте стропильную систему растворами, предохраняющими от гниения и огня.

Поскольку нельзя быть точно уверенным в отсутствии влаги на поверхности гидроизоляции, то рекомендуется сделать вентиляцию. Самый простой способ — это укладка деревянных реек между кровлей и гидроизоляцией.

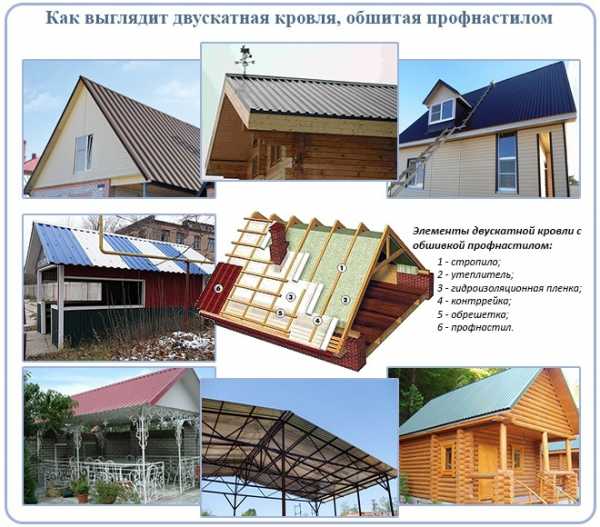

Обрешетка для укладки профлиста на двускатную крышу

К стропильному механизму крепится обрешетка, на финише укладывается наружный облицовочный материал.

Существует три вида обрешетки:

•      сплошная. Сплошной настил имеет миллиметровые зазоры, чтобы компенсировать температурное расширение;
•      разреженная. Монтируется параллельно свесам и коньку. Вдоль кобылок, конька и ендовых впадин идет сплошная обрешетка;
•      двойная. Поверх разреженной под определенным углом конструируется дощатая контробрешетка. На конфигурацию настила влияет несколько факторов.

Таблица шага обрешетки под профнастил

Монтаж кровельного покрытия

Закончив подготовку основания, можно переходить к монтажу кровельного покрытия.

Установка внутренних доборов

Перед началом укладки основного покрытия производят установку внутренних доборов, к ним относятся:

• Карнизные планки. Этот элемент устанавливают на карнизные торцы обрешетки для защиты их от воды. Гидроизоляционный ковер выводят поверх планки, чтобы влага свободно вытекала наружу.
• Ендовные планки. Если на кровле есть внутренние углы, то в них укладываются специальные фасонные элементы. Монтировать планки начинают от карнизного свеса, укладывают элементы с нахлестом, закрепляя на обрешетке саморезами. Под боковые стороны планки рекомендуется проложить уплотнитель или использовать герметик.
• Планки примыкания. Это элементы, как и внутренние покрывающие фартуки устанавливают у вертикальных надстроек кровли.

Укладка листов

Выбор схемы укладки листов выбирается в зависимости от формы и размеров скатов. Так, если скаты прямоугольные, то профнастил укладывают в один или два (на длинных скатах) ряда, начиная от карниза.

Совет! Однорядная укладка профнастила является предпочтительной. Поэтому листы материала заказывают такой длины, чтобы они могли закрыть скат полностью с учетом карнизного свеса. Если скаты длинные, то профнастил придется укладывать в два ряда, выполняя нахлест между верхними и нижними листами.

Крепят профнастил специальными кровельными саморезами, вкручивая их в понижении профиля. При креплении листа в верхней и нижней части вкручивают винты в каждую волну. По боковым частям листа саморезы располагают с шагом 50 см. По площади винты распределяют в шахматном порядке, пропуская одну волну профиля. На квадратный метр покрытия рекомендуется расходовать 6-9 саморезов.

Закончив укладку листов, устанавливают наружные доборы. Это коньковые элементы, при установке которых обязательно оставляют вентиляционные отверстия для вывода воздуха, а также фронтонные планки и наружные доборы для оформления ендов и мест примыканий.

Итак, для покрытия кровли может быть использован недорогой и практичный профнастил – монтаж и инструкция по укладке этот материала достаточно просты и понятны, однако, отступления от принятой технологии в процессе работы не допустимы.

Преимущества металлопрофиля

Благодаря высокой практичности крыша из металла профиля приобрела большую популярность. Особенно этот материал получил распространение в строительстве жилых домов малой этажности и дачных домиков. В целом, металлопрофиль можно назвать универсальным материалом, так как он используется для покрытия кровли, обшивки стен и возведения легких построек.

К преимуществам материала можно отнести следующее:

• Высокие прочностные характеристики. Кровля из металла профиля способна выдержать снежный пласт толщиной до 3 метров даже на обрешетке с большим шагом.
• Индивидуальный размер. Профилированные листы могут иметь разную длину, что дает возможность использовать покрытие в соответствии с длиной ската. В этом случае горизонтальные швы полностью отсутствуют, а гидроизоляционные свойства покрытия повышаются.
• Легкость. Вес одного листа не превышает 15 кг, что позволяет крепить его на стропильном каркасе с разреженной обрешеткой без дополнительного усиления.
• Устойчивость к коррозии. Сама по себе сталь не вступает в окислительную реакцию с воздухом, а дополнительное полимерное покрытие повышает устойчивость металлопрофиля к коррозии.
• Устойчивость к возгоранию. Оцинкованная сталь является негорючим кровельным материалом, следовательно, покрытие может применяться для зданий с высоким риском возгорания.
