Крепление стропил к мауэрлату — разбираемся в процессе

Узлы опирания стропил на мауэрлат. Как крепить балки к мауэрлату

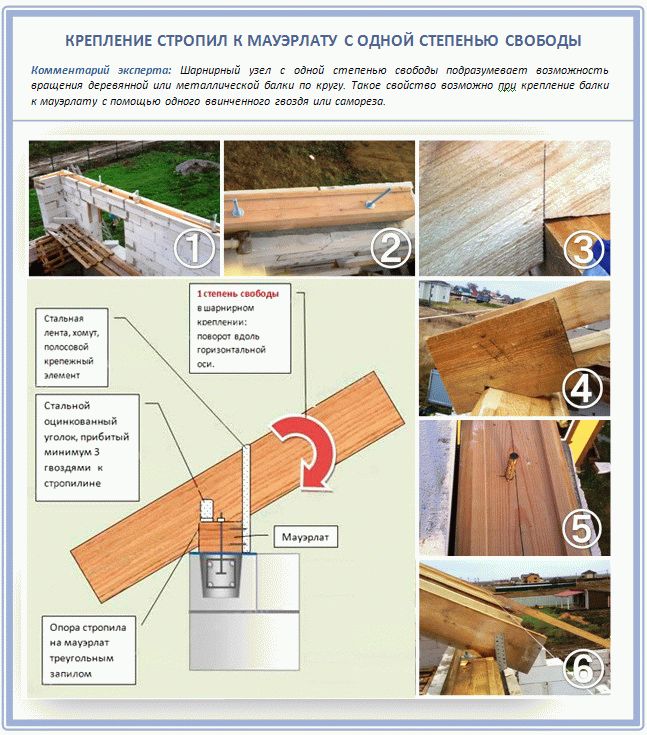

1. Шарнирный узел с одной степенью свободы подразумевает возможность вращения деревянной или металлической балки по кругу. Такое свойство возможно при крепление балки к мауэрлату с помощью одного ввинченного гвоздя или самореза.
2. Шарнирный узел с двумя степенями свободы позволяет балке вращаться по кругу или немного перемещаться в горизонтальном направлении. Чтобы придать движению балок такую свободу, нужно крепить стропила к мауэрлату с помощью установки салазок или закрепляя стропила привычными крепёжными уголками, создавая скользящую опору — ползун.
3. Шарнирный узел с тремя степенями свободы обеспечивает передвижение стропил и в вертикальном, и в горизонтальном направлении, крепление балки не препятствует её круговому вращению, как и в двух раннее перечисленных степенях свободы. Чтобы сделать такое закрепление, необходимо изготовить эксклюзивный шарнир, который будет ввинчен в мауэрлат.
4. Узел с нулевой степенью свободы — это самый распространённый способ крепления стропил в кирпичных зданиях. Оба конца балки крепко закреплены строительными уголками, саморезами с обоих сторон. Такой способ крепления не позволяет балке смещаться.

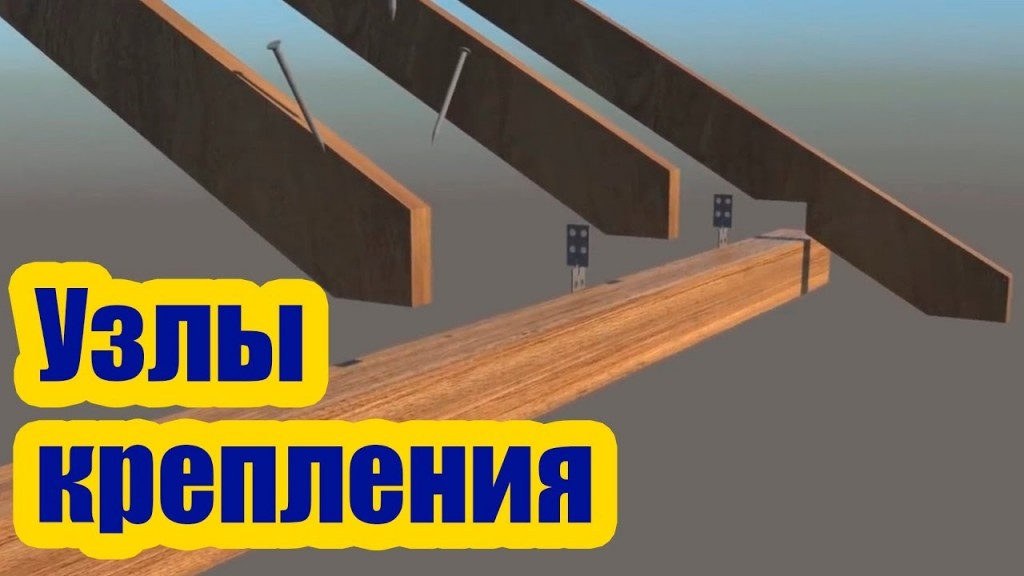

В этом видео показано один из вариантов скользящего крепления стропил к мауэрлату.

А в этой статье рассказывается про пластиковый шифер.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Зачем нужен мауэрлат?

Мауэрлат является фундаментом строящейся крыши, через который переносится вес кровли на стены домостроения. Еще одно предназначение этого кровельного элемента — прикрепление конструкции кровли к стенам дома.

Нижняя часть мауэрлатных брусьев гидроизолируется с помощью рубероида или любого гибкого стройматериала, непроницаемого для влаги. Это делается, чтобы предотвратить гниение и разрушение деревянных деталей. Мауэрлат в строительстве применяется не всегда. Например, без мауэрлата возможно строительство каркасных, бревенчатых брусовых домов из дерева. У таких деревянных домостроений функции мауэрлата выполняет брус на самом верху или верхние бревна. Рекомендуемые размеры брусьев мауэрлата — не менее 10х10 см. Оптимальным является сечение 15х15, 10х15 см.

Предварительно дерево обрабатывается спецантисептиком, защищающим от гнили и насекомых. Лучшим из вариантов монтажа мауэрлата на стенки считается размещение сплошных брусьев на весь периметр крыши. В одно целое брусья соединяются с помощью соединения «прямой замок». Размеры этого соединения устанавливаются размерами брусьев.

Замок обязательно скрепляется гвоздями, что позволяет получить элементы, соединенные в жесткую единую систему. Бруски располагаются максимально близко к внутренней стороне кладки так, чтобы до наружной стороны стены было, на всем ее протяжении, одинаковое расстояние — не меньше 5 сантиметров. Часто у наружного края стены делается спецвыступ – кирпичный надстроенный парапет, в него затем будет упираться брус мауэрлата.

Важно: можно осуществлять крепление мауэрлата сегментировано – только, непосредственно, под ноги стропил.

Крепеж для стропил

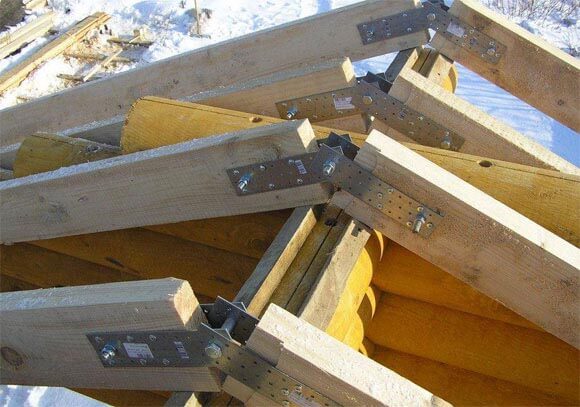

Металлический крепеж для соединения стропил и балок

При сборке стропильной системы используются, как деревянные, так и металлические изделия.

Деревянные крепежные детали:

• Бруски;
• Треугольники;
• Накладки для формирования шипа;
• Нагели;
• Пластины.

Металлические крепежные детали:

• Гвозди, болты, шурупы, шпильки;
• Скобы, хомуты, шинки;
• Стальные уголки;
• Специальные устройства для крепления стропил – салазки или ползунки;
• Перфорированные пластины;
• Зубчатые или гвоздевые пластины;
• Различные закладные детали.

Особенности элемента

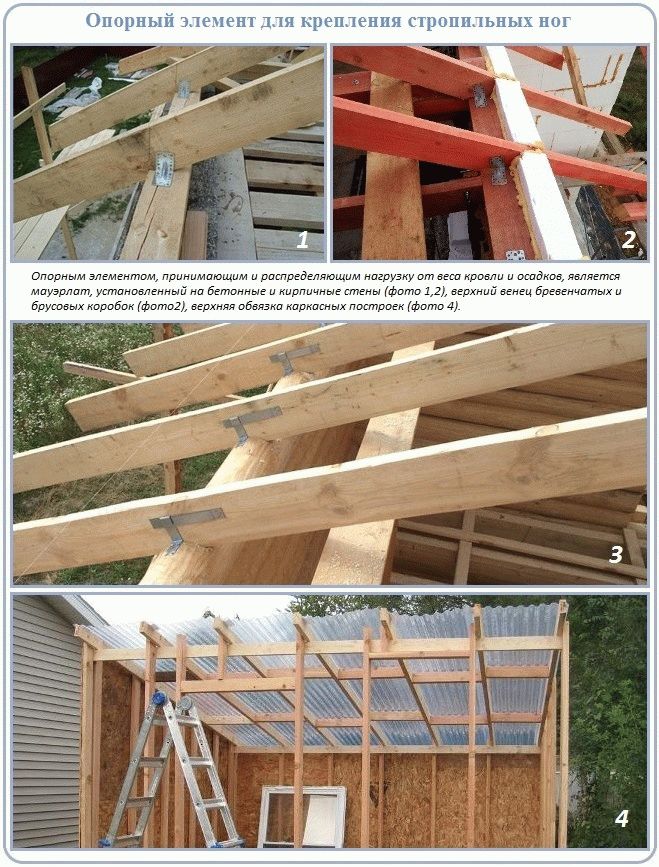

Мауэрлат представляет собой деталь конструкции кровли в виде деревянного бруса вдоль всего периметра стены для крепления стропильной конструкции. При изготовлении кровли из металлических деталей мауэрлат выполняется из металлического профиля (чаще всего, двутавровой балки). Он устанавливается поверх внешних стен здания и исполняет роль связующего элемента между стеной и крышей.

Способы крепления стропил к мауэрлату.

Основные задачи, выполняемые мауэрлатом:

• обеспечение опоры крыши на стену, предотвращающей разрушение верхней части стены;
• надежное крепление стропильной системы к стене;
• равномерное распределение нагрузки от крыши на все несущие стены здания.

С учетом возложенных функций, к этому элементу предъявляются следующие требования:

• прочность (как самой балки, так и ее крепления к стене);
• непрерывность по всему периметру;
• водостойкость и стойкость к воздействию атмосферных факторов.

Наиболее распространенная конструкция: деревянный брус размером 10х10, 15х15, 10х15, 8х18 см. Иногда применяется бревно без коры, в нижней части которого формируется плоская поверхность. Древесина должна быть хорошо обработана антисептическим составом. Соединение в углах и брусьев между собой при удлинении производится путем создания замка типа «в полбруса» с упрочнением гвоздями. В целом, весь прямоугольник мауэрлата должен быть единой жесткой конструкцией.

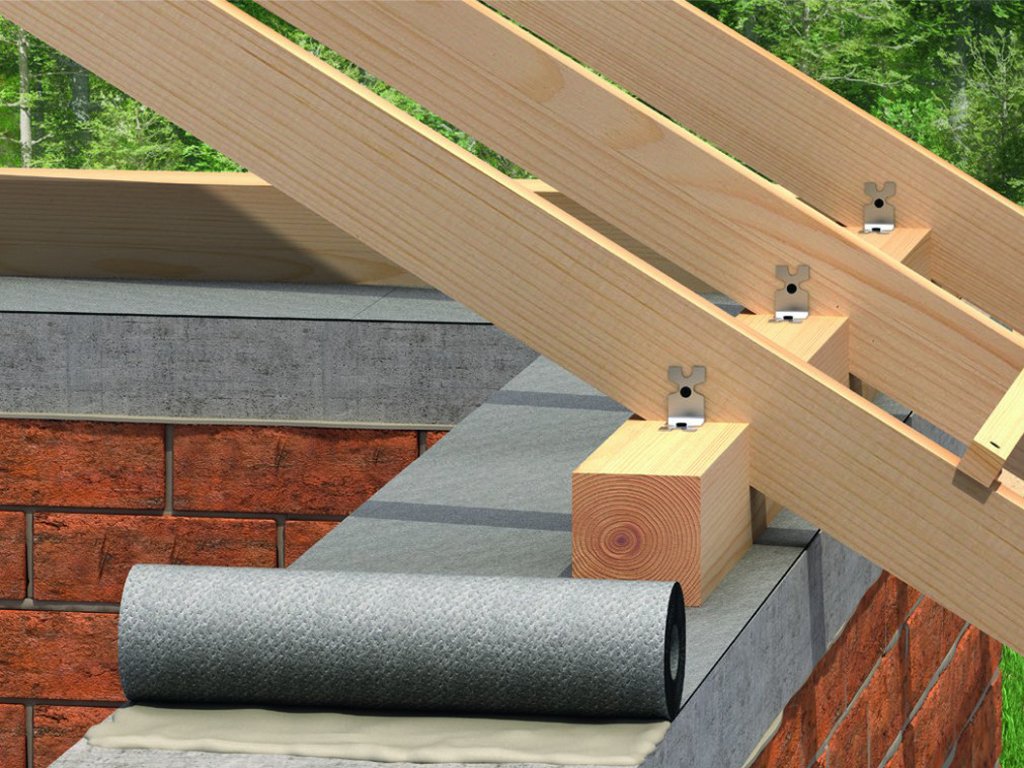

Снизу укладка мауэрлата производится поверх гидроизоляции (обычно, рубероид), а с внешней стороны стены целесообразна установка теплоизоляции. Брусья располагаются ближе к внутренней стеновой поверхности с сохранением расстояния до внешней поверхности порядка 5-8 см.

Как самостоятельно сделать двухскатную крышу?

Основная цель этой статьи – рассмотрение процесса самостоятельного возведения двухскатной крыши для загородного частного дома. Почему именно двухскатной? Дело в том, что такая форма наиболее удобна как с точки финансовых затрат, так и простоты монтажа по сравнению с другими конфигурациями. Еще один вариант – односкатная крыша, однако, для малоэтажного строительства она практически не подходит и обычно применяется разве что для пристроек, гаражей и других подобных конструкций. Впрочем, можно найти и весьма удачные решения с односкатными крышами.

Строительные бригады могут возводить одну и ту же крышу немного по-разному. Наверное, какой-то способ можно назвать более надежным и простым, чем представленный в данной статье, но это – тема для отдельного разговора. Выделяются две разновидности стропильных ферм двухскатных крыш: в первом случае производится укладка стропил на мауэрлат, во втором – укладка стропил на перекрытия предыдущего этажа. В данной статье рассматривается второй вариант.

Расчеты здесь и дальше приводятся для кирпичной коробки размерами 8х8 метров и 3 метра в высоту. Как и при других вариантах возведения крыши, здесь первым шагом станет установка мауэрлата. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.

Балки перекрытий

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.

Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки. При этом обычно требуется либо подтесывать под ними мауэрлат, либо подкладывать тонкие фанерки. Что примечательно, такое приходится делать часто, особенно учитывая, что заказанный брус может быть немного разным по сечению. Если заказать брус 200 мм, то могут привезти 190-210. Такое уж в нашей стране на лесопилках оборудование.

Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр.

Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков. В принципе, если строители используют различные крепежные элементы, то в результате выполнить работу становится проще. Разнообразие крепежных элементов существенно облегчает жизнь и неопытному строителю, потому что не требуется утруждать себя созданием зарубок и запилов.

Настил досок

Следующий шаг – настил досок. Допустимо использование дюймовок, а также половых досок. Закреплять их не нужно, они необходимы только чтобы можно было нормально ходить. Далее следует устанавливать коньковый брус. Для этого сперва нужно установить при помощи уровня или отвеса стойки 50х100 мм, укрепить их временными распорками. Оптимально будет выбрать шаг для стоек в районе 3 метров. Первым делом устанавливаются крайние стойки, потом между ними натягиваются шнурки, затем промежуточные.

Монтаж нижних концов стропил

Способ фиксации нижних концов стропил зависит от типа постройки. Например, если дом деревянный, то в качестве опоры может использоваться верхняя обвязка стен, однако в случае с газо- или пеноблоками так поступать не следует. Проблема заключается в том, что здесь необходимо крепление стропил к мауэрлату, ведь каменные блоки не могут справиться с удержанием стропил.

При работе со стенами из пеноблоков нужно понимать, что условия в этом случае особенные, а значит, традиционные способы уже не будут так хорошо работать. Например, 10 см гвоздь может быть выдернут из блока руками, поэтому и скрутки зафиксировать здесь не получится, а ведь есть еще и давление в горизонтальной плоскости, которое может быть очень большим.

При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, который позволяет не выдумывать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная по верхней части стены. Ее высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, создаваемая из обычных досок, соединенных стяжками.

Перед заливкой в опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны быть расположены строго вертикально. Они являются креплениями для бруса, который монтируется после набора бетоном прочности. Во время заливки нужно следить, чтобы положение шпилек было вертикальным, а шаг их составлял не более полутора метров. При использовании крепежа меньшего диаметра он будет не столь надежным и может погнуться.

Крепление стропил к мауэрлату является наиболее распространенным способом фиксации их нижней части. Эту работу нужно выполнять особенно тщательно, поскольку от надежности мест соединений зависит долговечность крыши. Для создания подобного соединения потребуется сделать вырез (зарез) в стропильной ноге, чтобы она надевалась на балку мауэрлата. Без этого надежно установить стропила нельзя, поскольку рано или поздно плоская грань бруска просто соскользнет.

Иногда в мауэрлате делается ответная выемка. Здесь все зависит от того, из какого дерева изготовлен брус. Когда данный элемент выполнен из древесины лиственных пород, то достаточно сделать прорезь, которая будет действовать совместно с прорезью стропильной ноги, образуя упорный замок. Крепление стропил к мауэрлату из хвойной древесины выполняется без прорези, поскольку она только ослабляет надежность конструкции.

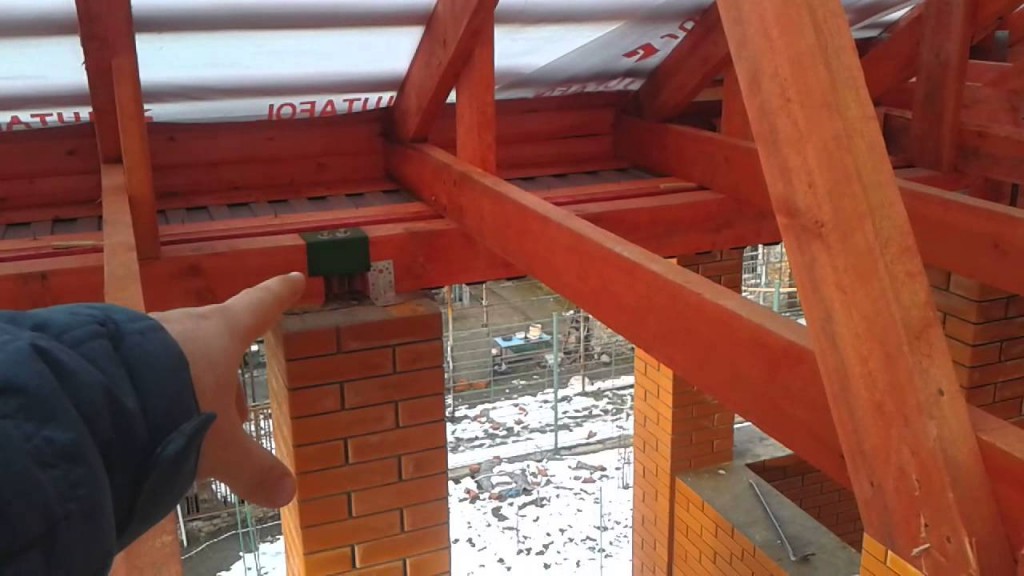

Качественное крепление стропил к кирпичнои стене

При строительстве кирпичного дома возникает немало трудностей, но все они достаточно просто преодолеваются. Наиболее популярное осложнение — это крепление стропил к кирпичной стене, т.к. данная поверхность требует к себе максимально чуткого отношения.

Угол сборки стропильной системы зависит от уклона кровельного ската.

Мауэрлат и способы его монтажа

Инструменты и материалы:

• рулетка;
• брус 100*100;
• перфоратор;
• гидроизоляция;
• шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

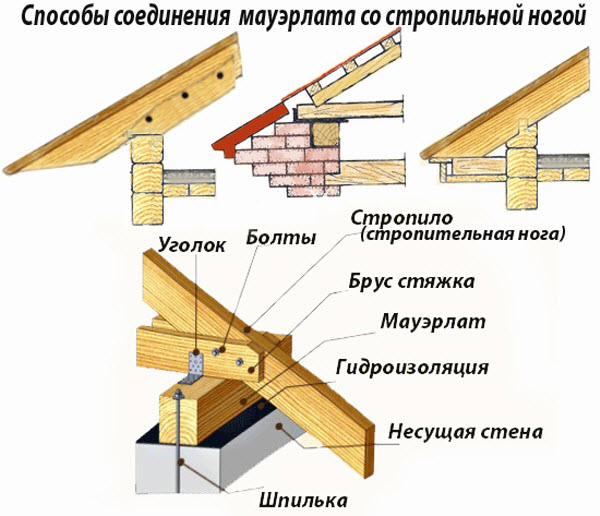

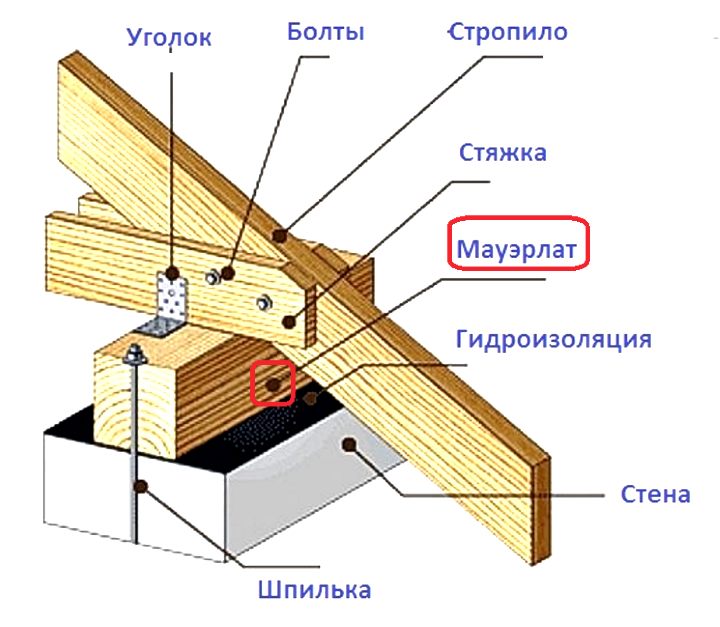

Рисунок крепления стропил к кирпичной стене: 1 — Обвязка; 2 — Мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

1. Обвязка. Данный способ крепления осуществляется чаще всего, но бывают исключения для шпильки.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Фиксирующий анкер.

В самом начале нужно установить мауэрлат, т.к. конструкция начинается именно с него. Перед его установкой прокладывается срезанный кирпич с лицевой стороны, чтобы потом закрывать его.

Некоторые мастера ставят кирпич после окончания работы, что тоже эффективно, но отнимет немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если их достать нет возможности либо цена оказывается неподъемной, вполне возможно обойтись рубероидом.

После того как рубероид раскатывается на месте своей дислокации, нужно его прижечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

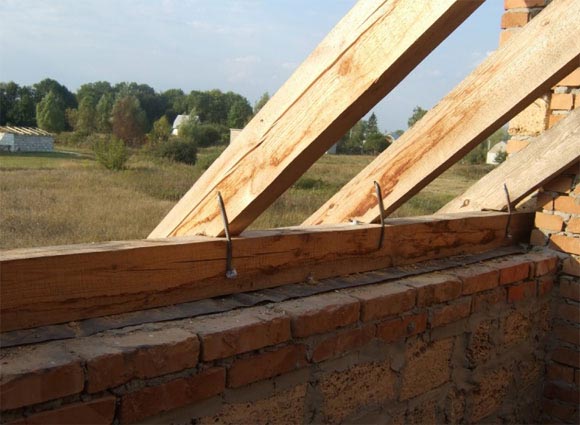

1. Шпилька. Данный способ самый простой, т.к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический стержень. Сверху устанавливается брус с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, т.к. увеличение повлияет на прочностные показатели.
2. Деревянные клинья. Тут все значительно проще, т.к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины. Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально долго.
3. Стальные стержни. Шаг их монтажа — 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще. Единственный минус — это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).

Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается сцепка. Такой ход невозможен при использовании мастик, т.к. для них он предельно разрушителен.

Основные работы по монтажу

Инструменты и материалы:

Двускатная конструкция крыши: 1 — Стропила; 2 — Стяжка; 3 — Мауэрлат; 4 — Коньковая балка.

• брус 80*200;
• уголок стальной;
• рулетка;
• циркулярная пила;
• карандаш и картон;
• проволока;
• анкеры;
• перфоратор.

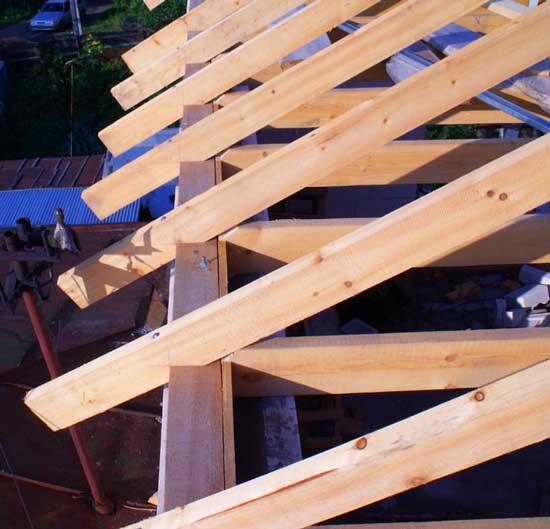

Теперь начинается установка стропил на стены. Стропильная система зависит от типа выбранной крыши, но чаще всего используется двускатная:

1. Стропила.
2. Стяжка.
3. Мауэрлат.
4. Коньковая балка.

Такой вариант достаточно прост в монтаже, к тому же не потребуется делать дополнительные перегородки под крышей.

В самом начале устанавливаются балки для стяжки с шагом 0,8-1,2 м в зависимости от массы кровельных материалов (для ондулина или камыша 1,2 м хватит за глаза, тогда как для сланца — 0,8 м и не больше).

Крепление к мауэрлату осуществляется при помощи специальных уголков из оцинкованной стали. Лишь теперь стена готова, чтобы начать крепление стропил.

Длина их рассчитывается таким образом, чтобы стена не ограничивала их длину, а балка уходила на 50 см за ее пределы. На месте стыка дерева и стены нужно выпилить треугольники, четко повторяющие контуры угла, с которым идет стык. Тут лучше всего изготовить картонный макет, с которого снимется мерка, и при помощи циркулярки произвести распиловку.

В самом начале прихватываются 3 балки между собой, причем 2 направляющие, а 1 коньковая. Не нужно коньковую балку прихватывать сразу жестко, чтобы не напрягать материал. Поднимать нужно таким образом, чтобы углы идеально совпали. После того, как была поднята 1 сторона, нужно поднимать противоположную и лишь после этого фиксировать их наглухо при помощи стальных уголков.

Каждая поднятая балка тут же обматывается оцинкованной проволокой, после чего проволока переплетается и уводится вниз. На расстоянии 5 рядов кладки нужно сделать перфоратором отверстие, затем проволоку нанизать на анкер и вкрутить его до полной фиксации.

Габариты стропильных ног.

Крепление стропил на этом завершается, но нужно помнить целый ряд факторов:

1. При работе с перфоратором используются только сверла и коронки с алмазной насадкой. Любые другие варианты с большой долей вероятности расколют материал.
2. Весь металл строго оцинкованный. Если крепить стропила на простую сталь, то со временем она проржавеет, а вместе с ней в негодность придет дерево.
3. Вся древесина самым тщательным образом обрабатывается антисептиком против влаги и насекомых. Такой шаг добавит до 20 лет эксплуатационного срока.

Подведение итогов

Перед тем как крепить стропила своими руками, нужно самым тщательным образом подготовиться к данному процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно крепление стропил на площади в 100 м² без помощников занимает до 1 недели, поэтому нужно заранее просмотреть прогноз погоды, дабы не попасть под дождь.

Если же дожди предвидятся, а работу выполнять надо досрочно, то на время осадков работа останавливается и закрывается полиэтиленом, а сразу после их завершения можно продолжать деятельность.

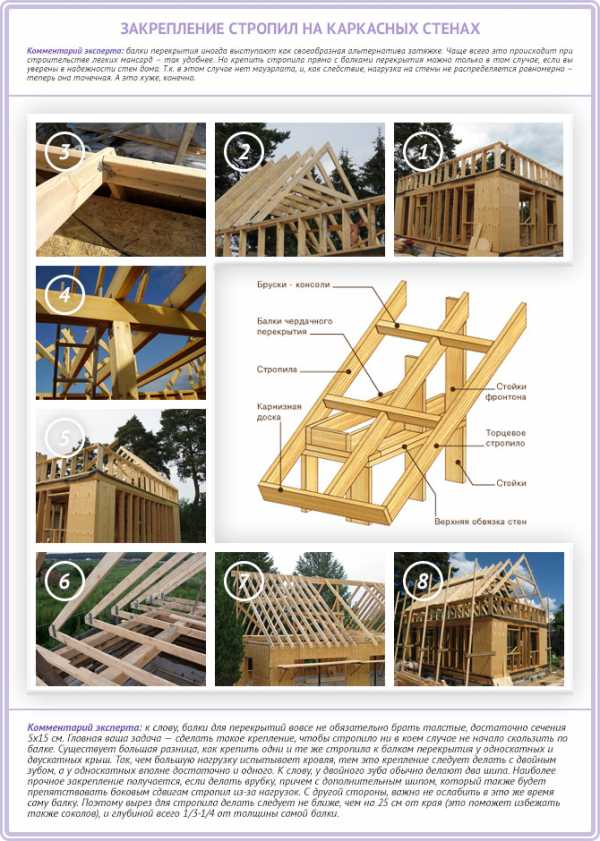

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

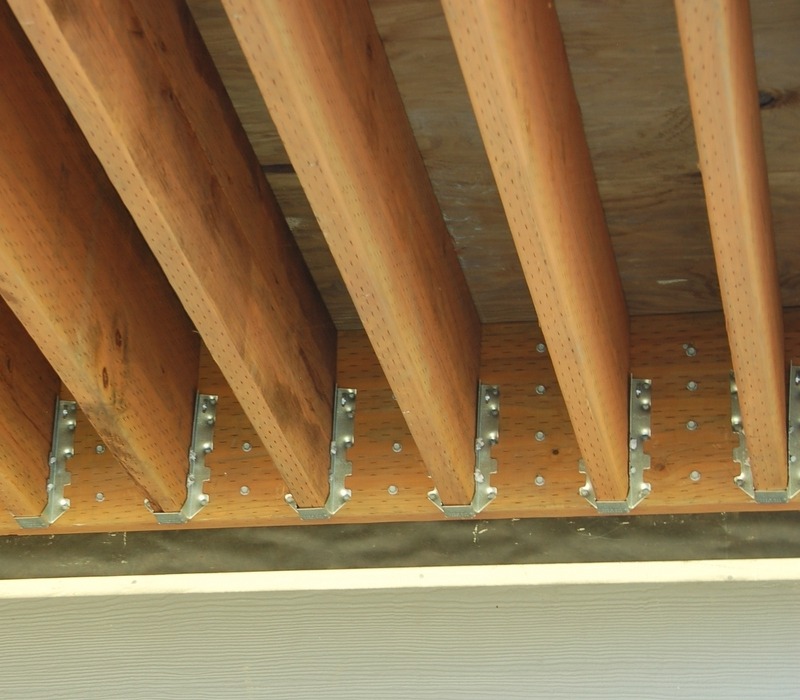

Виды металлических креплений

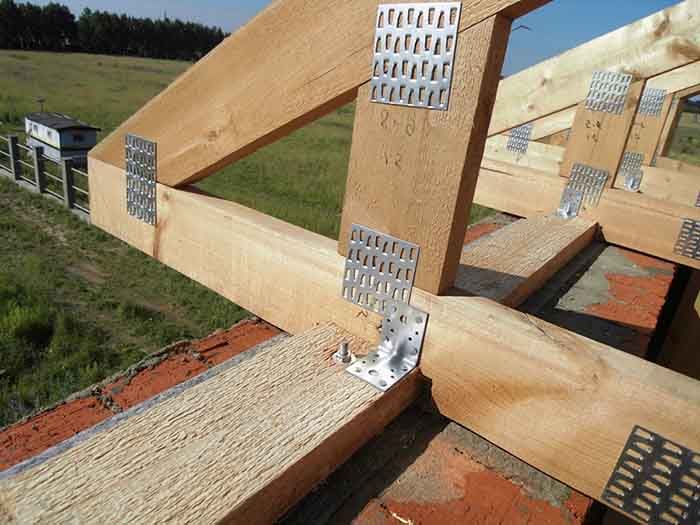

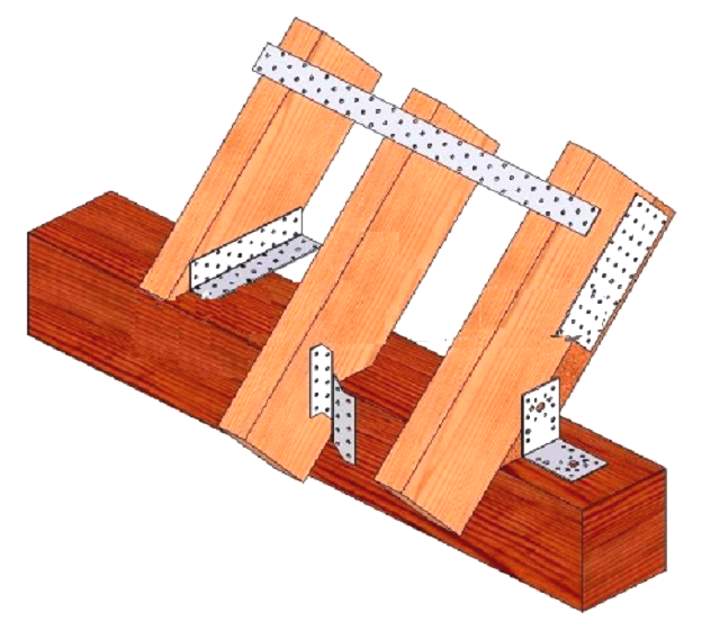

Стропила крепятся к мауэрлату с помощью следующих элементов:

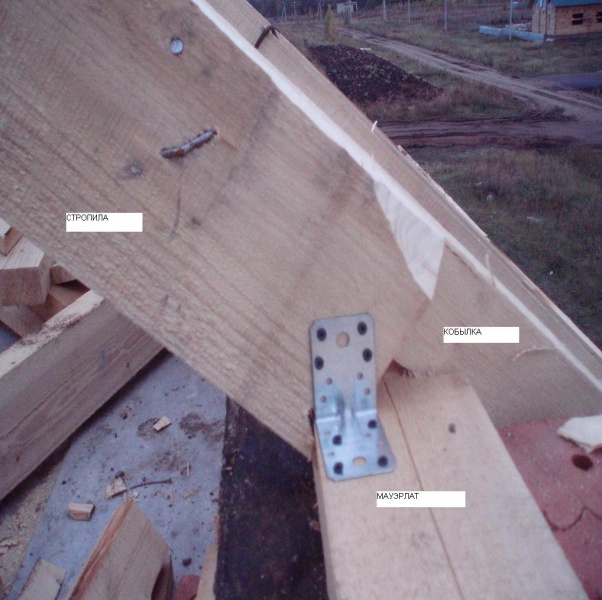

• Металлический уголок. Его монтируют по бокам стропила и закрепляют с помощью саморезов.
• Металлическая проволока, диаметр которой не превышает 6 миллиметров.
• Скоба. Представляет собой изогнутый виде буквы «П» прут, имеющий удлинённую верхушку. Крепёж осуществляется с помощью молотка. При этом один конец скобы забивается в стропило, а другой — мауэрлат.

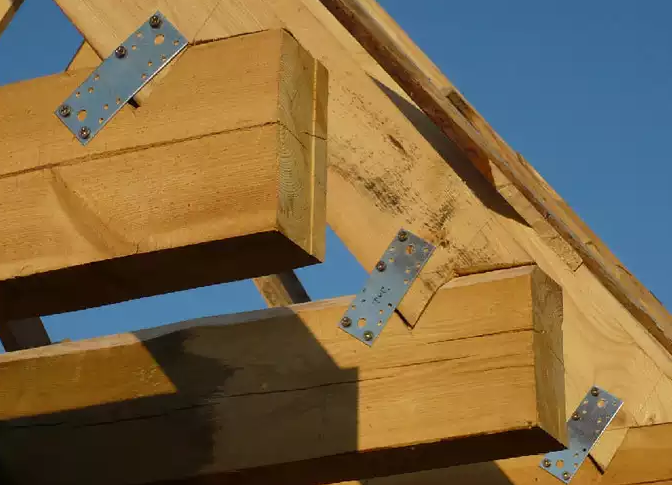

• Металлические пластины. При меняются для фиксации стропил из железа. Крепятся с помощью саморезов или болтов с гайками.
• Перфорированная монтажная лента. Может выполнять роль как основного, так и дополнительного крепления стропил к мауэрлатному брусу. Лента закрепляется с помощью гвоздей или шурупов. Она придает кровельной конструкции лучшую жесткость.
• Кронштейны. При их использовании не нужно выполнять врезку на мауэрлате, благодаря чему несущая конструкция не ослабляется. Кронштейны изготавливают из оцинкованного металла толщиной 2 миллиметра. Этот элемент закрепляют с помощью анкерных болтов, шурупов или гвоздей.
• Крепежи типа LK. Применяются, как правило, при закреплении стропил к кровельной конструкции. Фиксация этого крепежа выполняется посредством гвоздей и шурупов.
• Кронштейн WB. Крепится с помощью болтов и саморезов. Этот элемент позволяет применять стропила, имеющие нестандартные размеры.

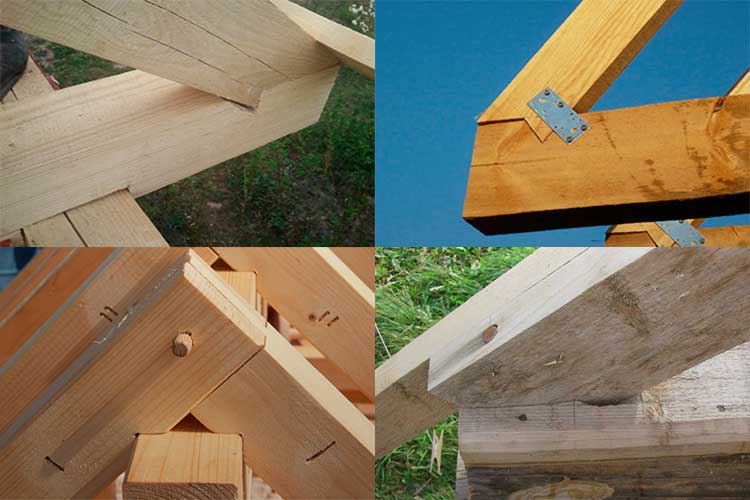

Жесткое крепление

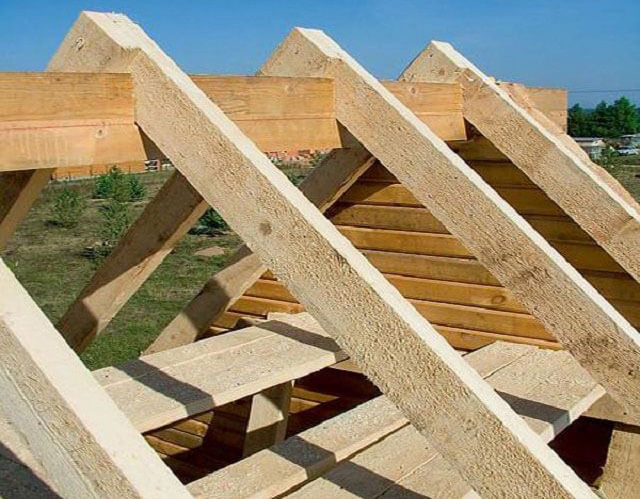

Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

Пошаговое исполнение способа вырубки выглядит следующим образом:

1. Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
2. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Как производится крепление стропил к балкам перекрытия своими руками?

От того, в каких климатических зонах находится ваш личный дом и из каких видов строительных материалов он сооружен, должна выбираться форма всей крыши, варианты и методы крепления стропил. Это считается главной частью системы, которая держит всю кровлю.

Схема стропильной системы крыши.

Перекрытие кровли — это сложный процесс, который осуществляется по особым правилам. К примеру, крепление стропил к балкам перекрытия производится несколькими разными способами:

• с использованием специальной обвязки;
• при помощи прикрепления стропил к венцу стен из бревен;
• с использованием мауэрлата;
• с применением затяжки и особых подстропильных брусков;
• через доски перекрытия.

Крепление стропил к балкам

Установка всех элементов осуществляется по особым правилам. Начнем с того, что выделяется 2 вида закрепляемых брусьев:

1. Висячие (подвесные) элементы применяют при создании жилых домов, имеющих крышу достаточно немалых габаритов.
2. Наслонные брусья и доски используются, если сооружается дом небольшой площади.

Крепление стропил к балкам перекрытия — сложный процесс, который требует особого внимания.

Висячие брусья обычно имеют только одну точку опоры — это стена дома.

Вследствие этого возникает горизонтально-распорное давление во всей стропильной системе.

Рисунок 1. Схема соединения стропил зубом и шипом.

Для того чтобы его снизить, применяют брус либо доски. Это так называемые затяжки. Они соединяют ноги каждых встречных стропил перекрытия вместе.

Таким образом сооружается безраспорный треугольник, прилегающий к стене дома.

Бывает, что затяжки заменяются брусьями перекрытий установленных перпендикулярно относительно стен.

Такое жесткое прикрепление стропил к балкам нередко используют при строительстве мансард.

Важно заметить, что такое крепление лучше использовать, если вы уверены, что стены у возводимого вами дома достаточно крепкие и выдержат всю точечную силу тяжести от стропильных брусьев.

При подсоединении деревянных стропил для облегченных крыш, как правило, подбираются брусья перекрытия, имеющие сечение шириной всего 5х15 см.

Для устройства свеса крыши подходящий брус должен иметь определенную длину, чтобы оба ее конца выходили за стены на 550 мм.

Также за стену дома выносится и само стропильное бревно. Он должно быть прикреплено к краю самой балки перекрытия.

Закрепление элементов

Прикрепление стропил к балкам — это один из важных процессов при возведении крыши.

Чтобы предотвратить возможное скольжение элементов конструкции по кровельной доске, стропильная доска должна быть надежно закреплена с помощью таких вариантов крепежной установки:

1. Зуб вместе со специальным упором и шипом.
2. Зуб со специальным упором в конце балки.

В зависимости от того, под каким углом располагаются стропила, они присоединяются либо 2-мя, либо 1-м зубом к балкам перекрытия. Такая конструкция позволяет распределить давление от конкретных досок на всю систему.

Вариант 1: врубка единичным зубом

Рисунок 2. Схема соединения стропил двойным зубом, болтом и хомутом.

Крепление стропил и балочных брусьев при помощи единичного зуба применяется, если крыша строения имеет крутую форму.

Другими словами, если угол между досочными элементами и балкой 35° и более.

Для надежного сцепления элементов крыши в самом стропиле выполняется зуб с шипом.

В ответной части создается специальный упор, имеющий выемку под шип, которая обычно углублена на 1/4-1/3 от общей толщины ответной доски. Вырезать глубже не стоит, чтобы не ослабить саму балку (рис. 1).

Вырубка гнезд к балкам перекрытия осуществляется обычно на 250 мм от крайней стороны свисающего элемента. Единичный зуб может быть сделан вместе с шипом.

Вариант 2: врубка с использованием двойного зуба

Если же крыша возводимого дома имеет достаточно пологую форму (менее 35°), то крепление стропил производится по-другому.

Они укрепляются с помощью врубки 2-мя зубьями. Это необходимо для увеличения опорной площади стропильной доски на каждую балку.

Соединение можно сделать несколькими способами:

1. Замок с вырезанным двойным шипом.
2. С помощью соединения 2-мя шипами.
3. Использованием упора с шипом или без шипа.

Врезки в балочные доски обычно создают на одну и ту же глубину.

Но если необходимо их установить на разную глубину, стоит взять во внимание несложное правило.

2-ой зуб выполняют на половину толщины вашей балки, а 1-ый — на 1/3 толщины (рис. 2).

Перекрытие можно сконструировать и по-другому.

Существует еще более сложный вариант крепления — соединение в конце специальной затяжки.

Тогда зуб-упор делается в ноге стропил таким способом, чтобы первая плоскость зуба находилась в конце досочной балки.

Другая плоскость должна упираться в созданный в брусе запил, который изготавливается обычно на 1/3 толщины всей вашей балки. Мастера советуют сооружать зуб-упор как можно подальше от ее края.

Кстати, для обустройства всей вашей системы, при установке балок могут быть использованы металлические либо деревянные крепежные элементы. Обычно используют такие деревянные детали, как:

• косынки;
• бруски;
• вставки для изготовления шипа;
• нагели и пластины.

Крепление стропил выполняется с использованием металлических элементов, из которых при создании системы можно выделить:

• уголки;
• «салазки» и «ползунки» для крепления;
• МЗП — зубчатые пластины;
• ленты перфорированные;
• пластины гвоздевые и закладные.

Перекрытие кровли должно быть достаточно прочным.

Чтобы придать всей конструкции и вашему брусу большую надежность, стропила и балки присоединяют хомутами и болтами, а затем закрепляют петлями из проволоки или железными лентами.

Весь этот узел укрепляется на стене строящегося дома на крайнем болте либо на специально вмурованном костыле.

Материалы для стропил:

1. Доски.
2. Брусья.
3. Балки.
4. Шайбы, болты, гвозди, гайки,
5. Хомуты.
6. Проволока.

Инструменты для стропил.

1. Молоток.
2. Пила.
3. Топор.
4. Дрель.

Так обеспечивается наиболее прочное крепление стропил. Это позволит вашей конструкции простоять не один десяток лет.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Рекомендации по устройству стропильного каркаса

Выполняя сборку стропильной системы, следует придерживаться следующих рекомендаций.

• не следует делать запилы глубиной более 1/3 любого конструктивного элемента;
• запилы предпочтительней выполнять в стропилах, а не в опорной обвязке (мауэрлате);

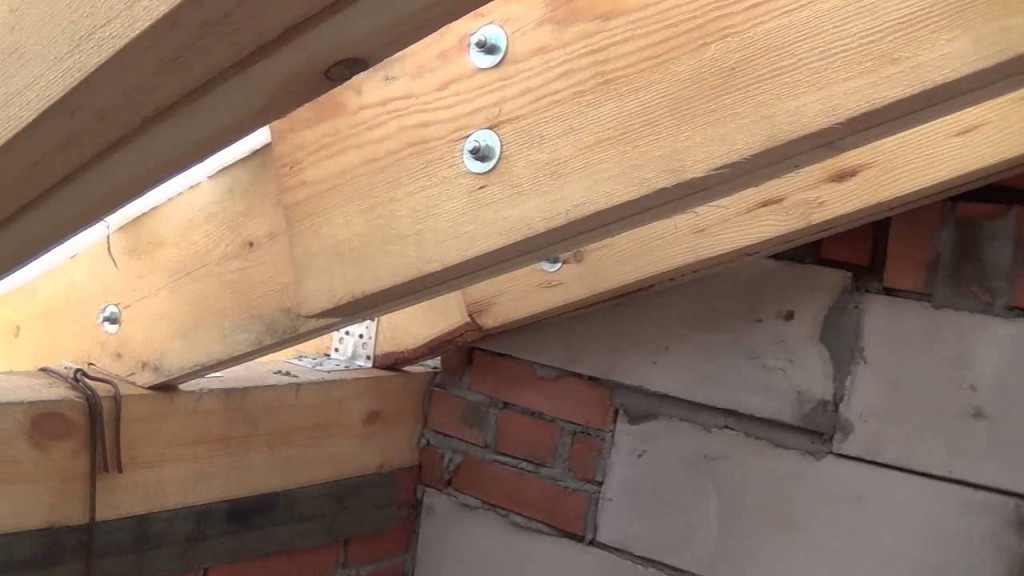

• при использовании болтов обязательно использовать шайбы или металлические пластины, чтобы не допустить втапливания головки болта в древесину;
• для крепления стропил использовать не только гвозди и саморезы, но и специальные крепежные элементы – уголки, пластины, стяжки.

• Устройство крыши под мягкую кровлю >

Этапы возведения стропильной системы

можно условно разделить на несколько этапов. Если считать, что коробка дома уже готова, то на первом этапе нужно сделать основу, на которую будет опираться стропильная система. В виде такой опоры может быть балка. Сечение ее составляет, как правило, 10х10 см. Балки укладываются на гидроизоляцию. В качестве гидроизоляционного материала может выступать рубероид.

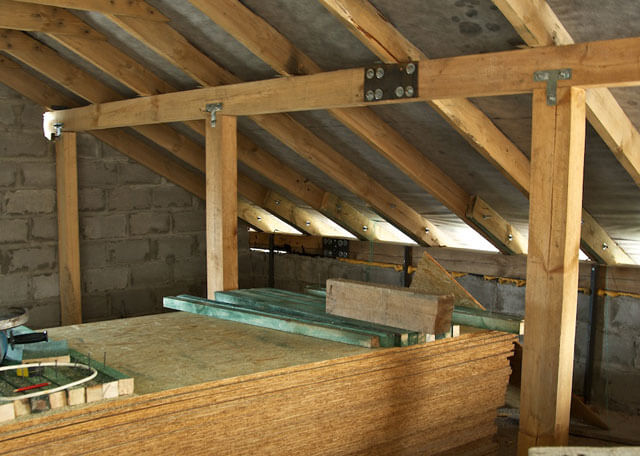

Вторым этапом следует сделать стойки. Их устанавливают на балку либо на верхний венец. В качестве стоек используют брус сечением 10х10 см. При установке стоек следует помнить, что максимальное расстояние между ними не должно быть больше 2 м. Оптимальным же можно считать расстояние в 90 см. Строительство такой стропильной системы влечет большие затраты, но является более надежным.

Стойки следует делать строго вертикальными. В этом поможет отвес или уровень. В дальнейшем именно эти элементы станут каркасом стен мансардной комнаты. Кроме того, стойки должны находиться в одной плоскости, чтобы стена была не только вертикальной, но и ровной по всей длине.

Стойки к балке следует крепить скобами из металла или при помощи шипового соединения. Чтобы стойки оставались в вертикальном положении в ходе всего процесса , их укрепляют снизу откосами, которые своим основанием имеют балки перекрытия.

Третьим шагом становится изготовление поперечного бруса. Используется брус 10х10 см. Его крепят к двум противоположным и противолежащим стоякам в верхних точках. Крепить можно любым удобным способом. В конце такой работы получается конструкция, которая называется подстропильной рамой. Собственно, эта рама и будет определять размеры мансарды, то есть ее ширину, длину и высоту.

На следующем шаге нужно делать мауэрлат. Этот элемент крыши представляет собой балку, которая является . Мауэрлат можно изготавливать из доски с толщиной в 40 мм. Можно использовать брус похожего размера.

Монтаж мауэрлата осуществляется к подстропильной раме по всей длине каждого ската. Он не только выполняет функцию опоры для стропил, но и служит для придания большей жесткости всем подстропильным рамам, скрепляя их между собой, а также для передачи нагрузки, которую оказывает стропильная система на стены.

Чтобы защитить мауэрлат от намокания, под него подкладывают гидроизоляционный слой. Поскольку мауэрлат придает жесткость всей стропильной системе, то, для его большей устойчивости, он крепится еще и отожженной медной проволокой. Толщины в 3-4 мм для проволоки будет достаточно.

Когда основа для стропил готова, можно приступать к ее монтажу. Чтобы сделать все правильно, нужно нанести разметку. На мауэрлатах с обеих сторон наносится разметка, которая показывает шаг установки стропильных ног. Как уже было сказано, оптимальным шагом будет расстояние от 90 до 120 см. В первую очередь делать нужно крайнюю пару. Она устанавливается так, чтобы верхняя точка соприкосновения двух стропил проецировалась точно на середину между двумя соответствующими стояками. При этом эта точка не должна выходить за линию фронтона.

В качестве материала для стропил можно использовать брусья 10*15, при этом устанавливать их нужно на ребро. Можно также использовать и доску толщиной в 50 мм и шириной в 15 см, при этом она должна быть прямой и не иметь сучков.

После установки крайней пары стропильных ног приступают к установке второй крайней пары. Далее между ними натягивается шпагат, который будет обозначать плоскость ската, упрощая тем самым установку остальных пар стропильных ног.

После того как вся стропильная система будет установлена своими руками, все пары следует соединить между собой в верхней точке, то есть возле самого конька. Сделать это можно, прибив к ним доски.

Следует заметить, что при длине стропил больше 8 м сверху устанавливается коньковая балка, которая будет служить опорой для стропильных пар.

Как используются скользящие стропила

Устройство любой кровельной системы представляет собой сложный процесс, в котором должны участвовать только профессионалы. При возведении любого типа крыши самым сложным и серьезным этапом является сооружение стропильной системы.

На сегодняшний день стропильные системы могут быть нескольких видов. Мы предлагаем рассмотреть в данной статье один из самых распространенных видов – скользящие стропильные системы. Так, мы рассмотрим главные нюансы, которые необходимо учесть при их строительстве, а также узнаем об их функциях.

К строительству стропил нужно подходить с большой ответственностью. Если допустить хоть какую-нибудь ошибку, то устройство крыши может быть нарушено, что приведет к ее разрушению. Кроме того, это может отрицательно сказаться на самом здании.

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

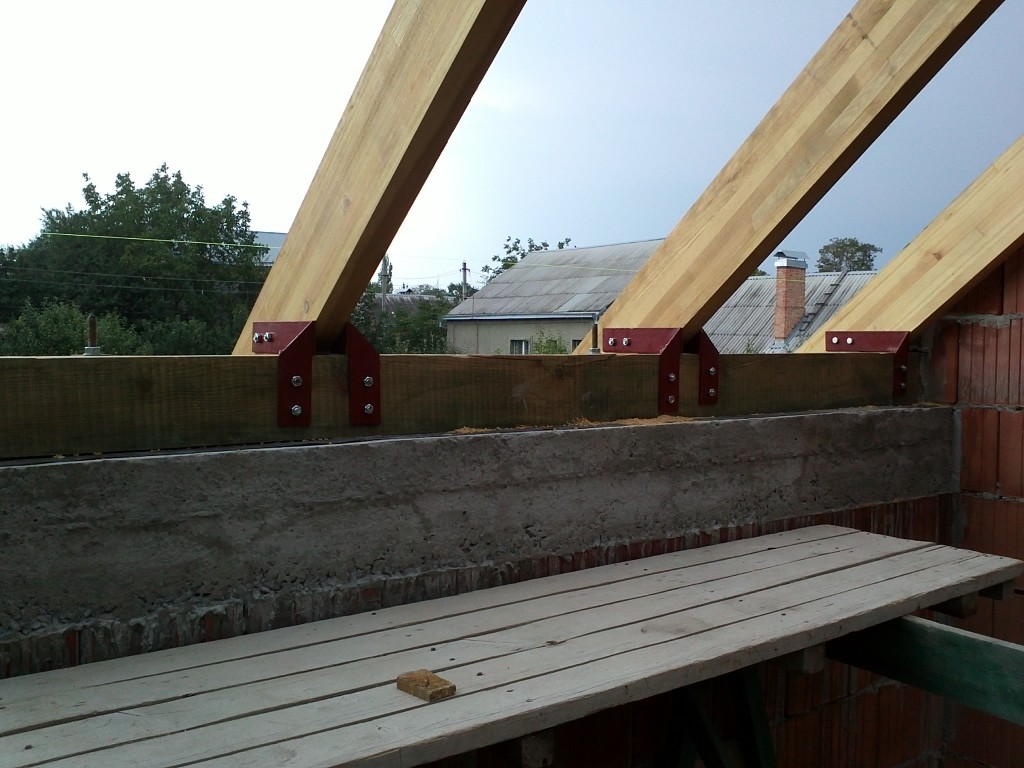

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила «). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие

Методы крепления стропил к мауэрлату ↑

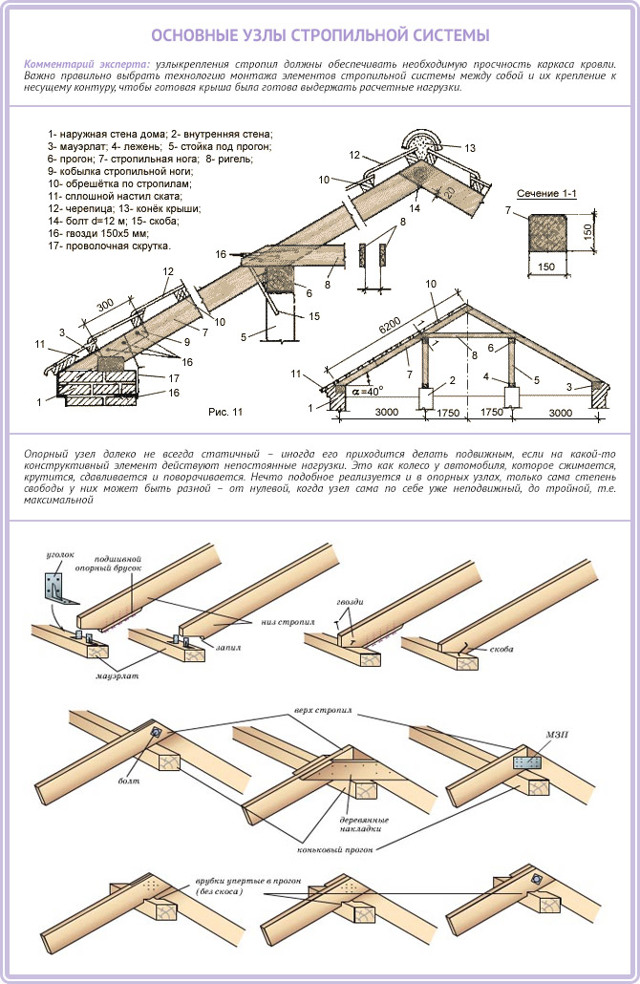

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.

Совет

Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!). 3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует. 4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах. 5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

Жесткое крепление с подпорным брусом ↑

Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

На заметку

Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

Скользящие крепления стропил ↑

Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

На заметку

Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в результате данный процесс приведет к деформациям стропильной системы.

Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

Важно

Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

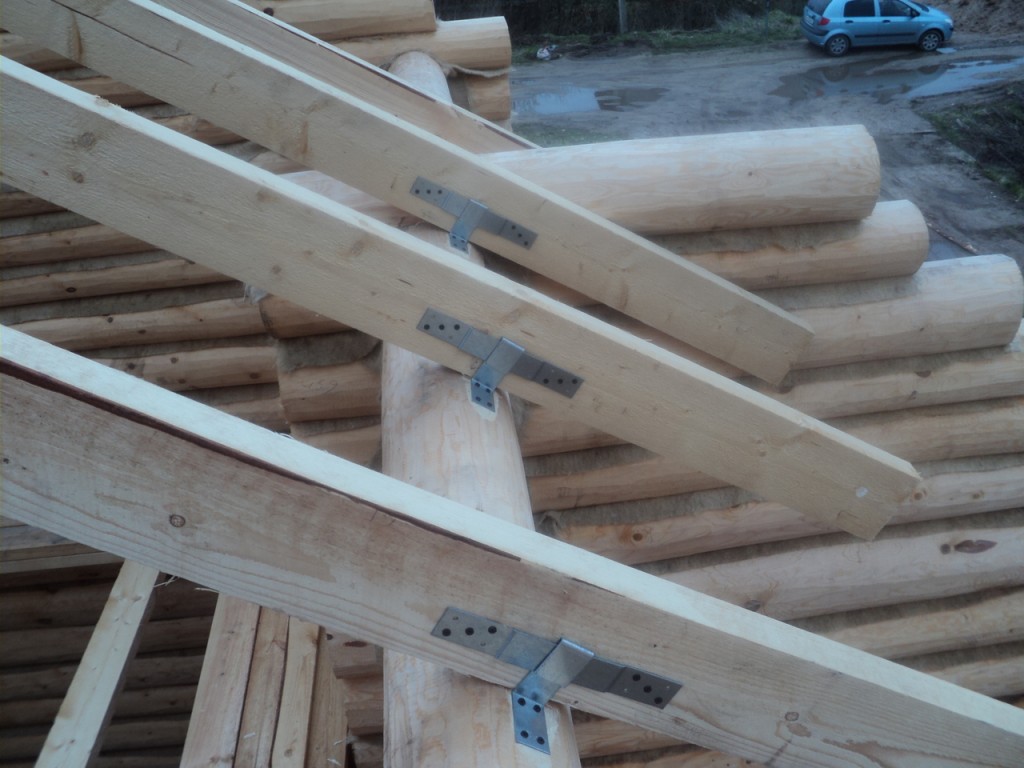

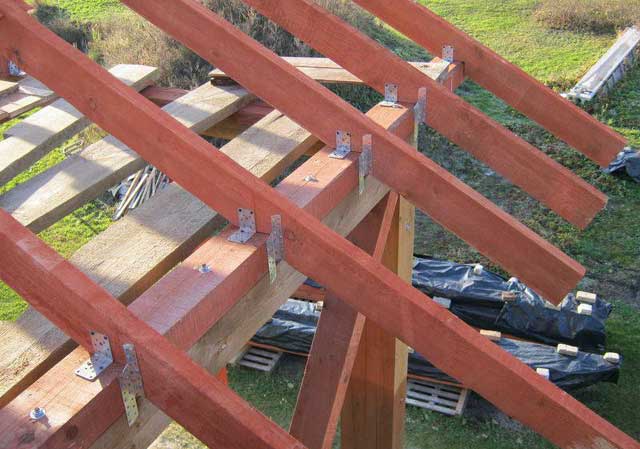

К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.

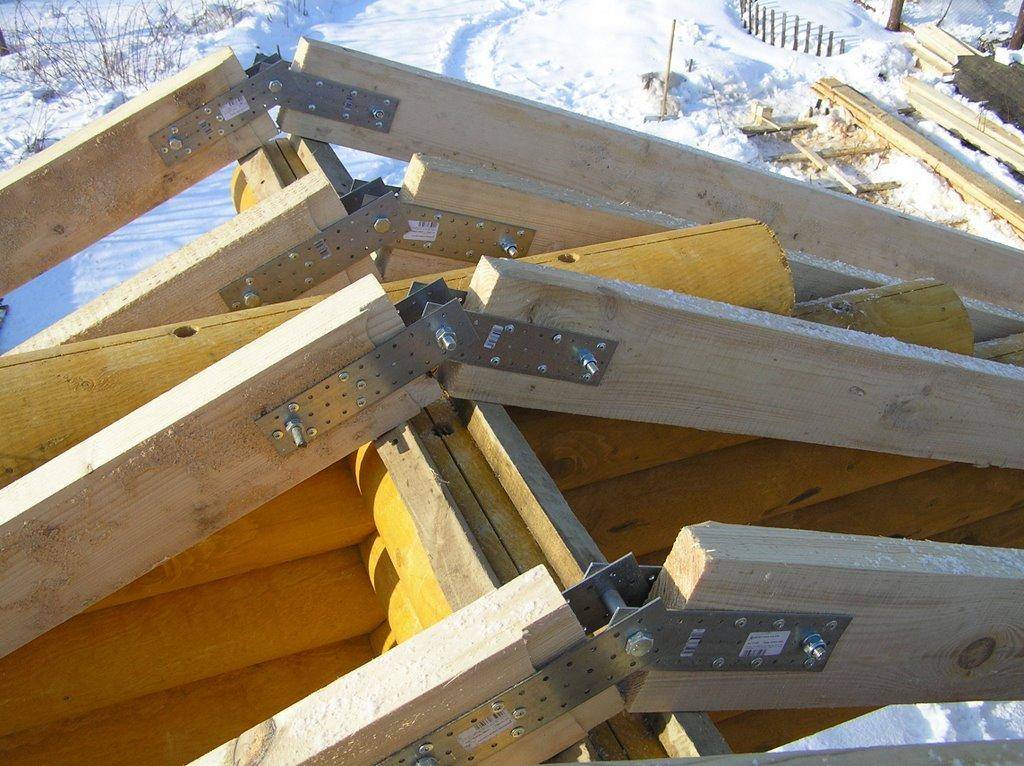

На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

Совет

Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

Подготовительные работы

Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.

Один из самых простых способов крепления конструкции к стене – использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.

Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки – 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.

Монтаж мауэрлата производится в следующем порядке:

1. При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
2. В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод – брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
3. После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина – не более 40 см.

Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).

Шаг установки анкеров – 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

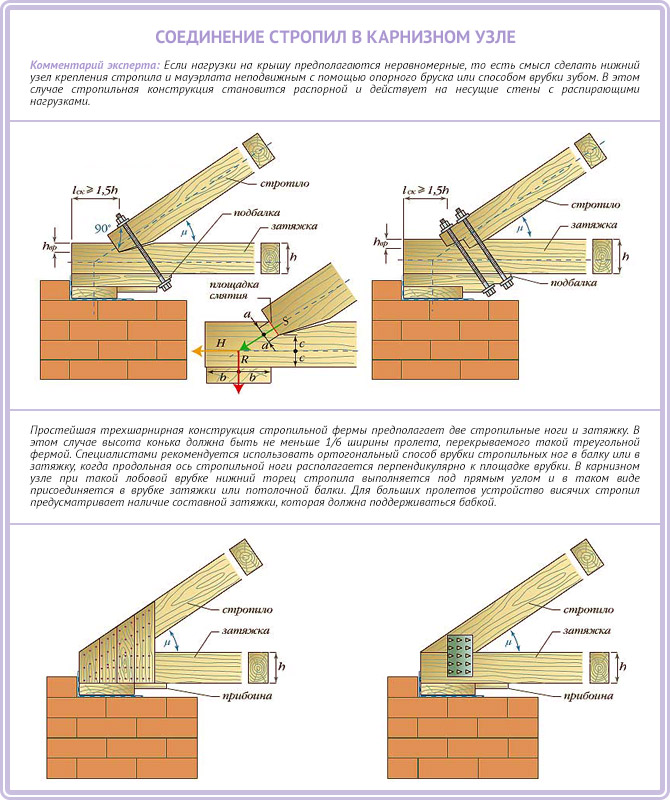

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

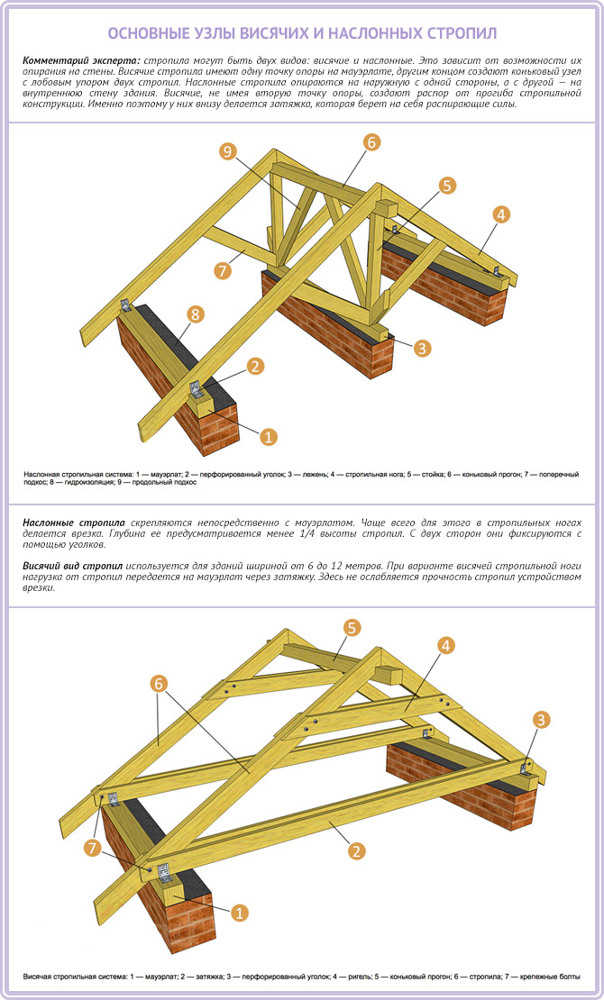

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Подготовительный этап

Положение мауэрлата в кровле

Перед тем как осуществить крепление мауэрлата к кирпичной стене, необходимо подготовиться. Первый этап подготовки выполняют при кладке стен. Существует два варианта завершения кирпичной кладки:

Кладка наружных стен дома заканчивается в одном горизонтальный обрез стены. Мауэрлат укладывается на внутреннюю сторону.

После завершения работ, внешний край заливается керамзитобетоном или утепляется теплоизоляционным наружных стен завершается часть делают выше, чем внутреннюю. При этом создается дополнительное сопротивление распору и обеспечивается теплоизоляция конструкции. Этот вариант предпочтительнее при строительстве частного дома.

Схема двух вариантов закрепления стен мауэрлатами

После завершения кладки стен необходимо обеспечить гидроизоляционный слой между разными по своим характеристикам материалами: кирпичом и древесиной. Для этого брус укладывают на предварительно подготовленный слой гидроизоляции. Возможно использование следующих материалов:

толь (устаревший и неэффективный, но дешевый материал, который в массовом строительстве в настоящее время не применяется);рубероид;гидроизол;линокром.

Материалы представляют собой основу, пропитанную битумным составом.
