Как возводится односкатная крыша из профнастила

Результаты расчетов

Крыша: Угол наклона крыши: 0 градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.Стропила: Нагрузка на стропильную систему: 0 кг/м2. Длина стропил: 0 см. Количество стропил: 0 шт.

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

1. Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
2. Минимальное количество практически одинаковых стройматериалов.
3. Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
4. Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

1. Невозможно организовать под кровлей мансарду или чердачное помещение.
2. В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
3. При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

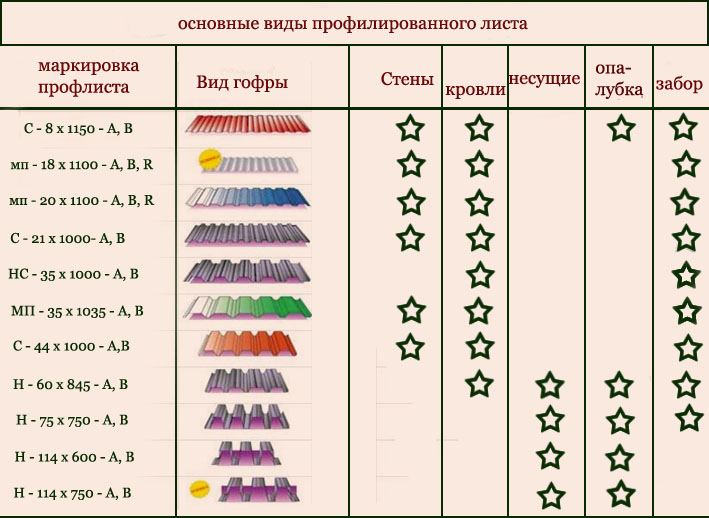

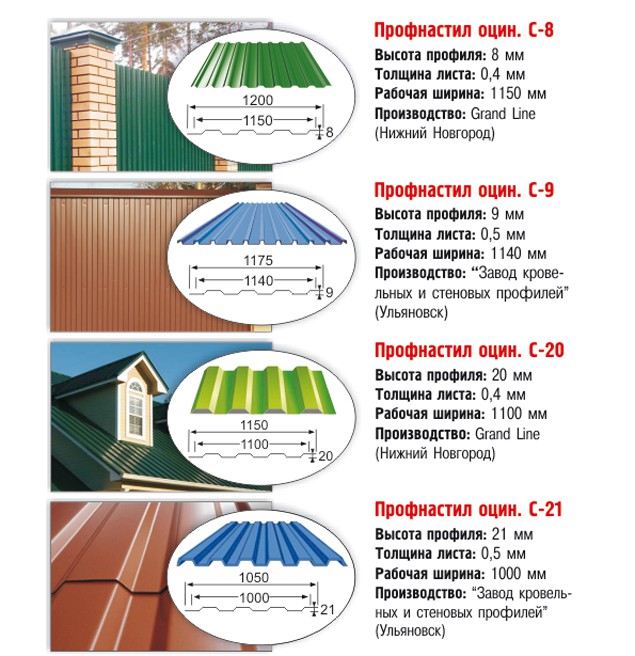

Выбор профнастила

Предпочтение отдается стальному оцинкованному профилю с защитным полимерным покрытием, материал должен иметь маркировку Н (исключительно для кровли) или НС (универсальный). Стеновой профнастил использовать не рекомендуется, у него отсутствует капиллярная бороздка, предотвращающая затекание воды под кровлю.

Количество материала рассчитывается заранее: расход зависит от площади и угла наклона крыши.

Боковой нахлест неизменный – половина ширины волны, горизонтальный при угле:

• до 15° составляет 20 см,
• от 15 до 30° — 15 — 20 см,
• более 30° — 10 — 15 см.

Толщина листов кровельного профнастила варьируется от 0,4 до 1 мм, оптимальными для частного строительства считается 0,5 — 0,6 мм (тоньше подходит разве что для сараев). Проверяется наличие сертификата, проводится визуальный осмотр. Читайте: как выбрать профнастил для крыши.

У качественной продукции не отслаивается полимерное покрытие, нет царапин и вмятин, лист не прогибается под слабым воздействием и принимает новую устойчивую форму под сильным.

Параметры профиля подбираются с учетом шага обрешетки и наоборот: для прочных листов (от С44) допускается более разряженная обрешетка, но она в любом случае должна совпадать с волной.

Особенности кровли

Односкатная крыша проста в установке, что обеспечило ей популярность при возведении загородных домов и построек технического назначения. Поскольку этот тип кровли восприимчив к тяжелым пластам снега, ее возведение при строительстве дома распространено в южных регионах с большим количеством солнечных дней в году. Если проект реализуется в областях с обильными осадками, угол наклона должен быть увеличен, а стропильная система отвечать повышенным нагрузкам.

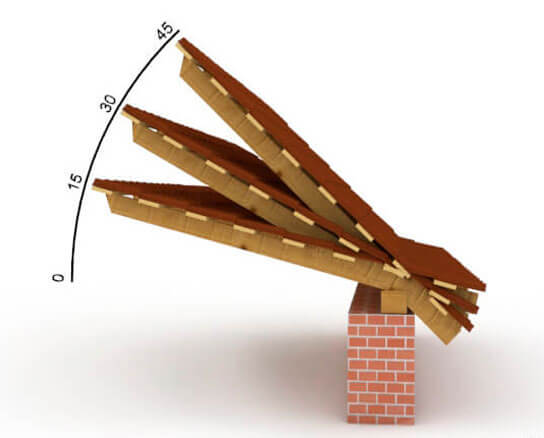

Наклон односкатной крыши варьируется от 10° до 60°. При разработке проекта помимо снеговой нагрузки учитывается и ветровая, а также вид кровельного материала. Расчет плоской кровли производится исходя из высоты стен, на которые она опирается. Поверхность большой площади с малым углом уклона при обильных снегопадах потребует регулярной уборки. Кровельный материал, имеющий свойство деформироваться под весом тела человека, в этом случае не подойдет.

Итак, расчет угла наклона производится при учете нагрузок:

• постоянных

  (антенны, трубы дымоходов);

• переменных

  (порывы ветра, количество осадков).

Расчет угла наклона кровли производится при учете нагрузок Источник Простой пример: при сильных снегопадах на односкатную кровлю с углом наклона в 30° будет оказываться серьезное давление, 50-80 килограмм на 1 м², но увеличение угла до 45° приведет к тому, что пласт снега не будет удерживаться на поверхности за счет силы тяжести. Однако, односкатная крыша считается парусной, и при сильных порывах ветра велика вероятность, что ее сорвет. Вот почему так важно найти в этом вопросе золотую середину.

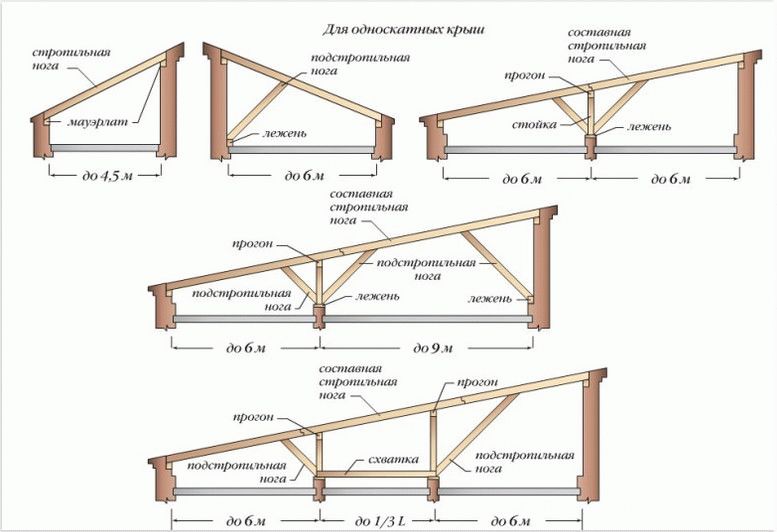

Еще один нюанс – устойчивость стропильной системы. Случается так, что во время обильных снегопадов владельцу дома приходится лезть с лопатой на крышу для уборки. Толщина стропил односкатной крыши должна выдерживать одновременное сочетание неблагоприятных нагрузок.

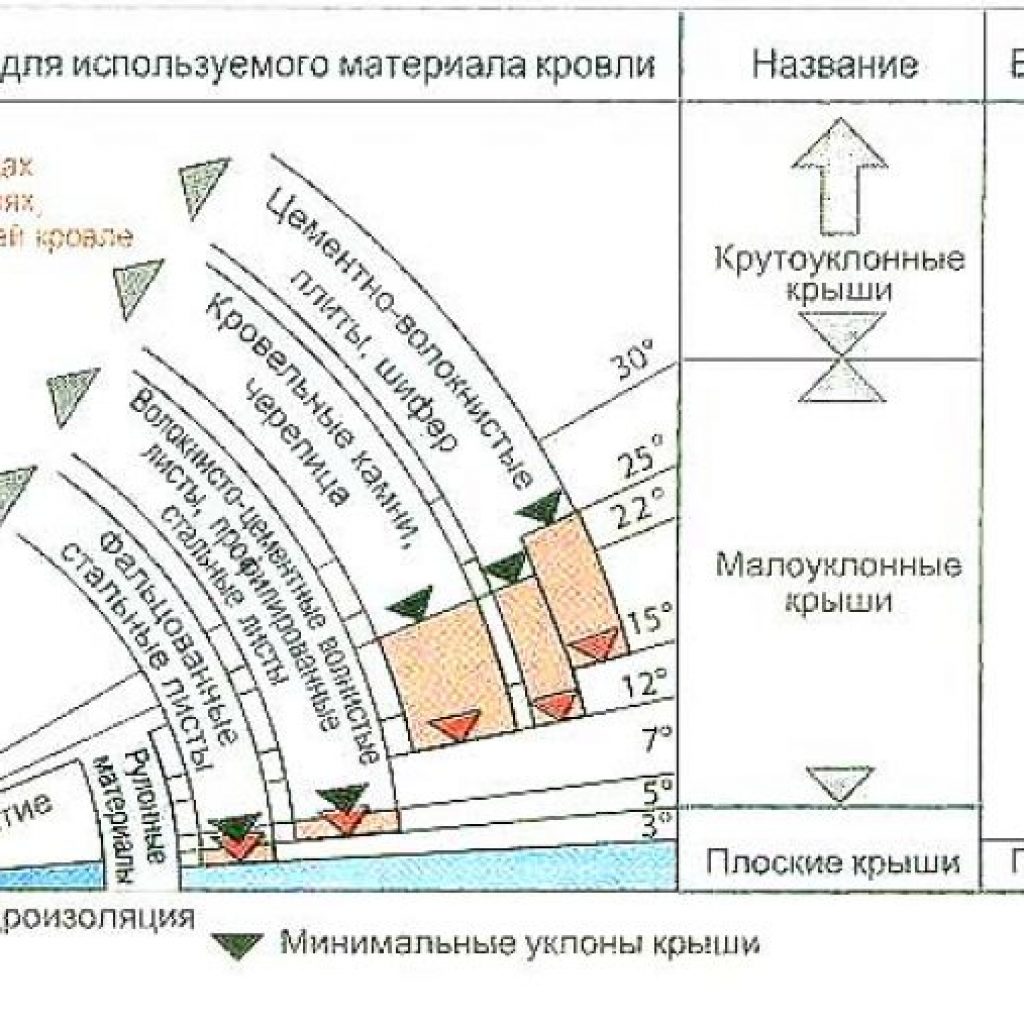

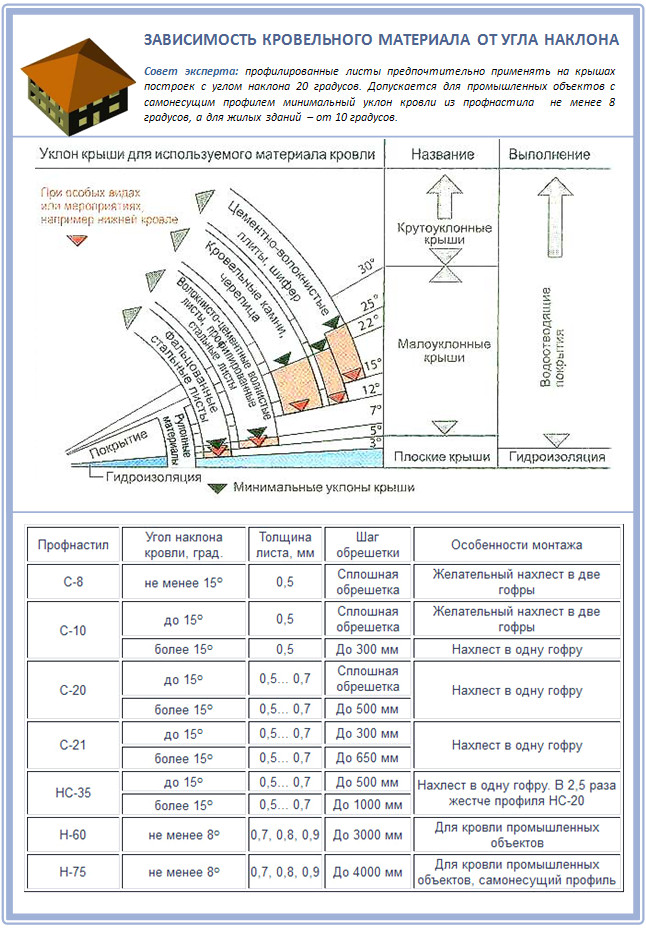

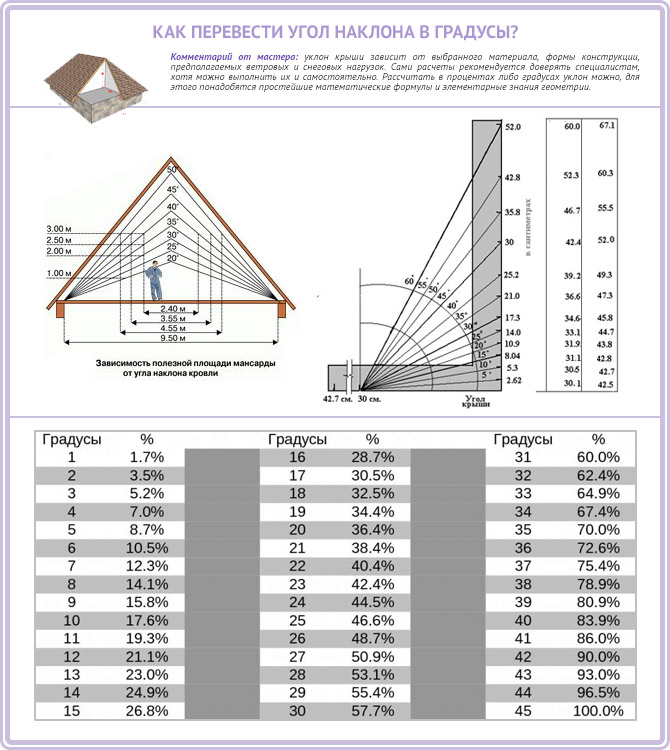

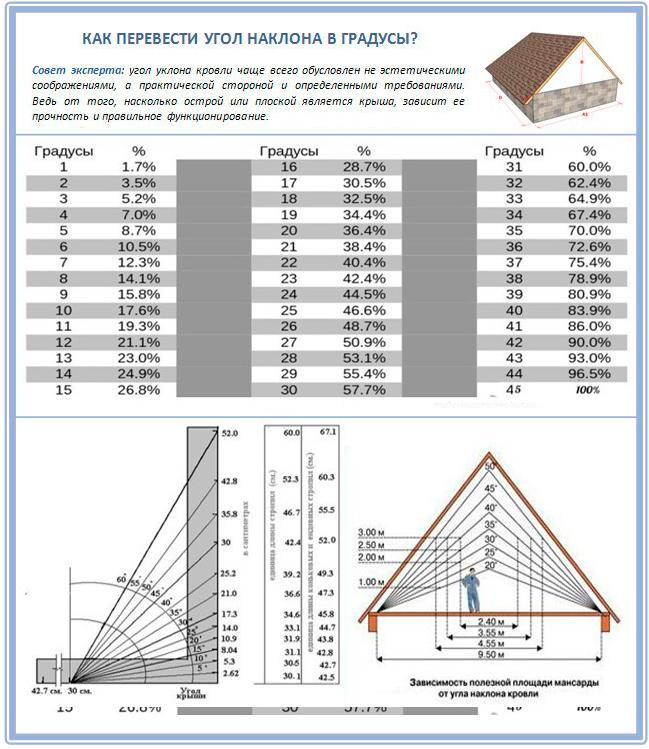

Таблица уклона и рекомендаций по монтажу

Минимальный уклон

Главными достоинствами крыш с небольшим уклоном являются их невысокая стоимость, а также то, что такие крыши в меньшей степени подвержены воздействию ветровых нагрузок. Поэтому их возводят преимущественно в регионах с частыми и сильными ветрами. Следует, однако, учитывать, что при уменьшении уклона ухудшается водоотвод и увеличивается нагрузка от снегового покрова, поэтому необходимо принять меры по усилению герметизации кровли:

– величина как поперечных, так и продольных нахлестов увеличивается до длины двух волн профнастила;

– все соединения листов профнастила уплотняются с помощью тиоколовых или силиконовых герметиков.

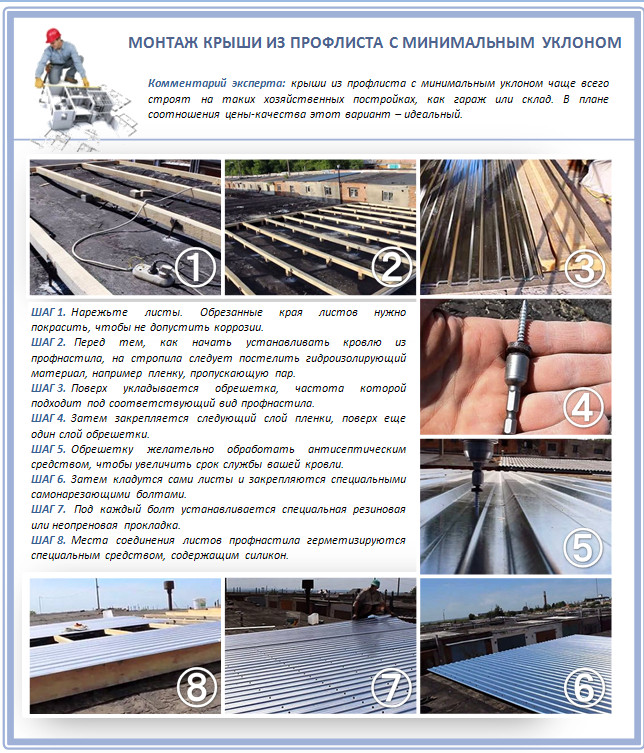

Разумеется, монтаж кровли с минимальным уклоном должен выполняться особо тщательно, желательно привлечение специалистов с хорошим опытом и соответствующими профессиональными навыками.

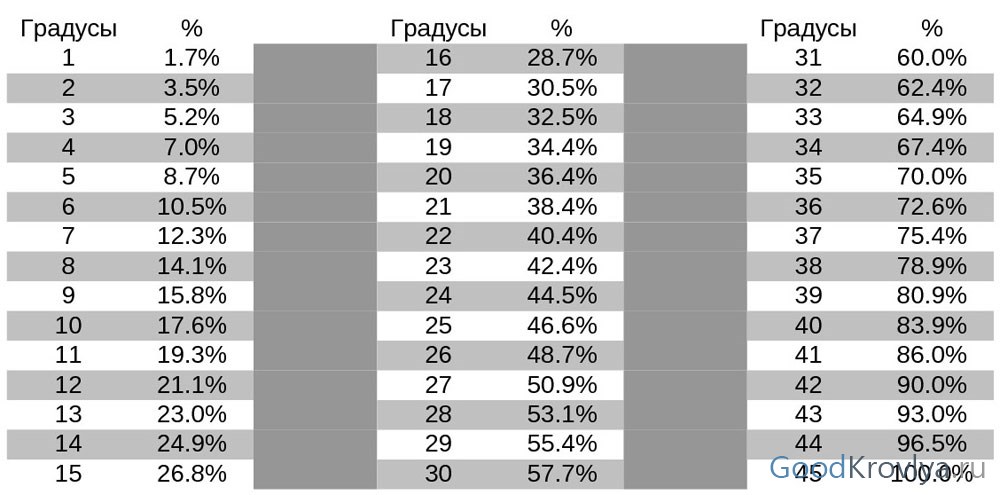

Минимальный уклон для крыш из профнастила регламентируется «Строительными нормами и правилами» и составляет:

• для построек промышленного или хозяйственного назначения: 8 градусов (14,1%);
• для жилых и общественных зданий: 10 градусов (17,6%).

Каким должен быть кровельный пирог

Схема устройства крыши, покрытой профилированным листом.

Кровельный пирог при создании крыши из профнастила состоит из:

• основного покрытия;
• утеплителя;
• изолирующей мембраны.

Каждый слой имеет свои функции. Все составляющие кровельного пирога должны присутствовать в монтаже покрытия в обязательном порядке, иначе кровля из профлиста будет пропускать влагу, холод. При серьезных нарушениях монтажных работ по устройству кровли из профнастила может произойти обрушение созданной конструкции.

Монтаж утеплителя, одного из составляющего пирога, является одним из важных видов работ при устройстве крыши. Он укладывается между стропил и нужен для теплоизоляции, чтобы сохранять внутреннюю температуру помещения. Сверху утеплитель накрывают противоветровым покрытием, что составляет второй слой пирога. Этот слой необходим для изоляции потоков воздуха, которые поступают снаружи. Противоветровое покрытие повышает способность утеплителя к теплоизоляции.

Укладка профиля — это третий слой пирога, который надо правильно смонтировать. После того как уложен слой изоляции, делают обрешетку, на которую и укладывают листы профиля. Для этого берут деревянные бруски толщиной не менее 3 см, и делают из них как поперечные, так и продольные балки. Расстояние между балками рассчитывается с учетом размеров используемых профилированных листов металла, с вычетом 10 см нахлестки на каждый лист.

Необходимо сделать зазор между слоями гидро- и теплоизоляции и кровельным материалом. Этот зазор может быть равен толщине балок, из которых строят обрешетку, или быть немного больше.

При использовании дополнительных ребер жесткости можно увеличить срок эксплуатации строения в несколько раз.

От чего он зависит минимальный уклон?

В целях быстрого удаления воды, кровле здания необходимо задать определенный уклон. Уклоном крыши называется угол наклона крышного ската относительно горизонта. Чем больше угол, тем крыша круче. Выражается в градусах или процентах и измеряется при помощи геодезических приборов. Выбор материала для покрытия кровли, как и количество требуемых слоев, напрямую связан с углом наклона крыши.

Рекомендуемый уклон крыши из металлического профилированного настилa равняется 20°. Для промышленных объектов допустимый минимальный уклон покрытия из профнастила — не менее 8°, а для жилых домов не менее 10 градусов.

Наименьший угол уклона крыши

Соединение профлиста по длине в зависимости от наклона:

• 15-30°- стыковочный нахлест между листами должен составлять 200 мм.
• от 30°– стыковочный нахлест должен составить 150 -200 мм.
• 15° и менее — в местах горизонтальных и вертикальных нахлестов используют герметик (например, силиконовым).

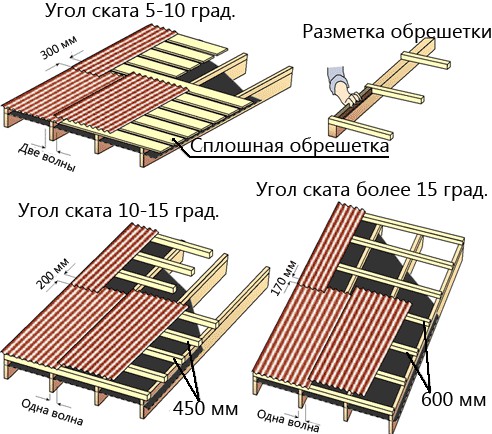

Устройство обрешетки для профнастила

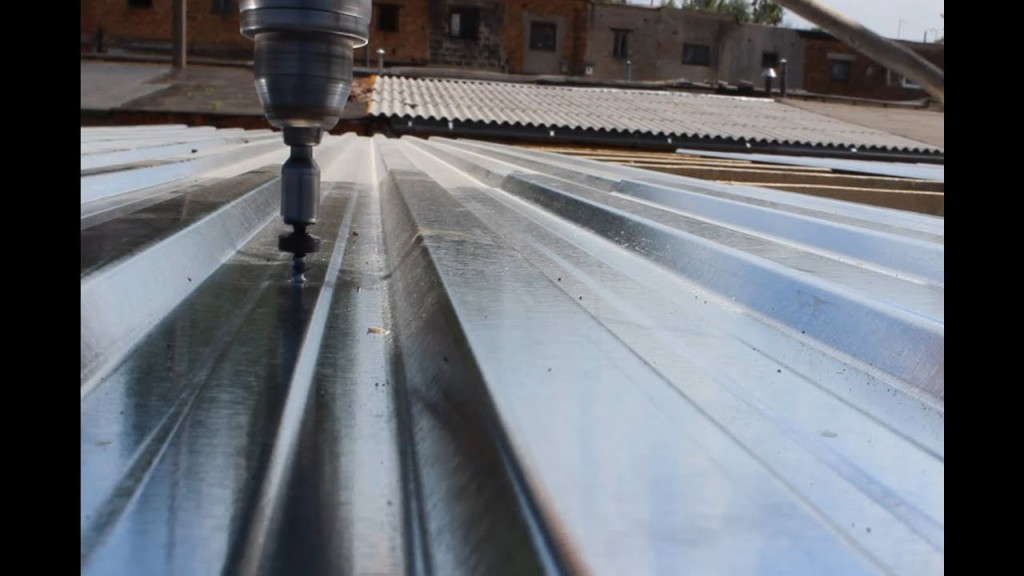

Укладка профилированного настила производится на основу из дерева (обрешетку). Шаг основания находится в зависимости от наклона крыши и может составлять от 3000 до 4000 мм. Увеличение угла наклона влечет за собой увеличение шага. На крышах с небольшим наклоном разумно применять сплошную обрешетку. Размеры определяются в зависимости от угла наклона крыши и от высоты гофры настила. Она укладывается поверх гидроизоляционного материала.

• Материалом для изготовления служат обработанные антисептиками деревянные бруски 50х50 мм и обрезные доски размером 32х100 мм.
• Первоначально к стропилам поверх пленки из гидроизоляционного материала от конька до карниза крыши крепится контробрешетка, из брусков размером 50х50 мм, к ней в горизонтальном направлении закрепляются доски.
• В местах внутренних углов, вокруг дымоходов, под ограждением кровли требуется установка сплошной обрешетки.

Подконьковая обрешетка — по сторонам планки конька крепят по паре дополнительных досок.

Торцевая — под планки торцов укладывают доски, на размер превышающей высоту гофры профнастила.

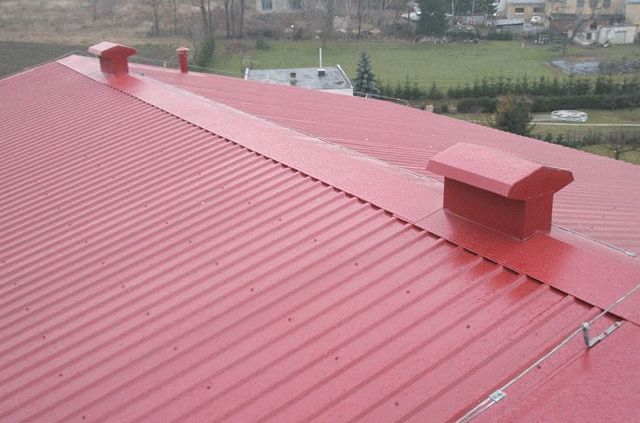

Покрытие кровли из профлиста с уклоном является оптимальным вариантом, как для частного применения, так и для промышленных объектов.

Самостоятельный расчёт

Есть пять основных факторов, которые влияют на несущую способность односкатной крыши:

1. Угол наклона ската.
2. Тип кровельного материала.
3. Климат в регионе, где возводится дом.
4. Размеры строения и крыши.
5. Виды материалов для теплоизоляционного пирога.

Необходимо отметить, что два первых параметра между собой взаимосвязаны. Существуют определённые нормативы, которые обозначают – при каком угле наклона, какой кровельный материал может быть использован. К примеру:

• шифер или штучная черепица – минимальный наклон ската 22°;
• профнастил — 12°;
• металлочерепица — 14°;
• ондулин — 6°;
• битумная черепица — 11°;
• рулонные материалы в три слоя – 3–5°, в два — 15°.

То есть, производя расчёт односкатной крыши надо в первую очередь решить, какой у кровли будет покрытие. Исходя из этого, принимать решение относительно наклона ската.

Что касается климатических условий, то здесь за основу берутся две позиции: нагрузка снежная и ветровая. Оба значения относятся к временным нагрузкам, так как действуют не постоянно. Но учитывать их надо обязательно. Для этого применяют специальные формулы.

Снеговая нагрузка

Вот её формула:

S = Sg * µ, где Sg – это нормативная масса снежного покрова на 1 м² плоскости ската, µ — поправочный коэффициент, в основе которого лежит угол наклона односкатной крыши. Для наклона до 25°, коэффициент равен «1», выше этого значения – «0,7», выше 60° коэффициент не учитывается.

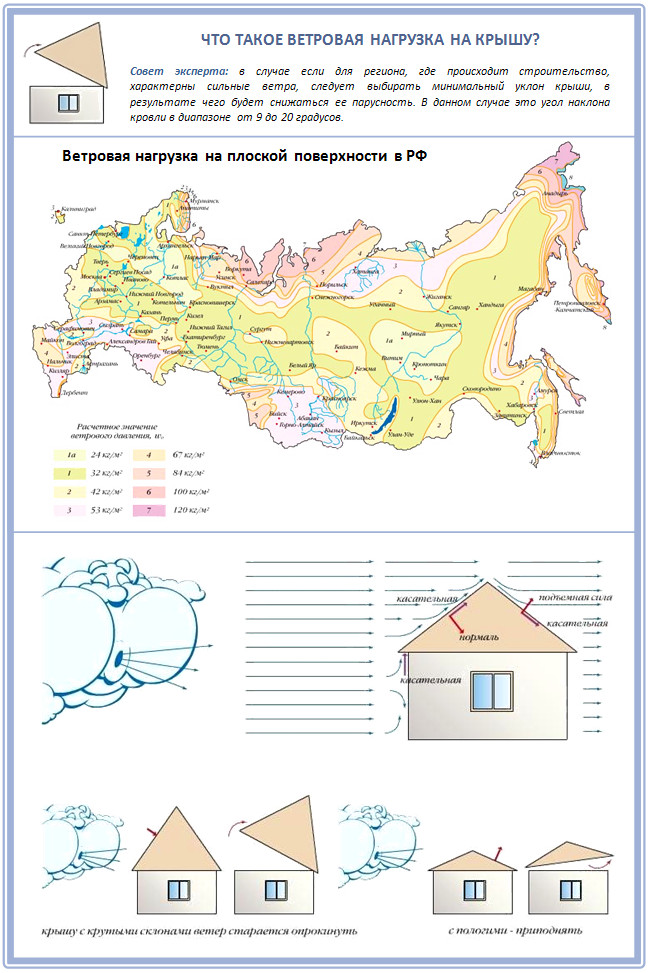

Ветровая нагрузка

Формула такая:

W = Wo * k, где Wo – норматив, действующий в определённом регионе, k – поправочный коэффициент, учитывающий высоту расположения крыши над землёй, тип местности, место застройки (открытые или закрытое).

Необходимо понимать, что обе нагрузки не учитывают частные ситуации. К примеру, резкий сильный порыв ветра, которые в районе застройки случаются крайне редко. Или выпавшая за одни сутки месячная норма снега. Поэтому рекомендуется в процессе расчёта стропил и остальных элементов односкатной крыши увеличить конечное значение на 15–20%.

Добавим, что нормативные значения снеговой и ветровой нагрузки можно найти в свободном доступе в интернете. Они могут быть графическими или табличными.

Это тоже важно знать: Как сделать односкатную крышу своими руками

Нагрузка от кровельного материала

Две предыдущие нагрузки относятся к категории «временных». Но есть так называемые постоянные, которые в первую очередь ложатся в расчёты стропил односкатной крыши. По сути, в этой конструкции постоянная нагрузка – это кровельный материал, а точнее, его вес с учётом на 1 м² поверхности ската.

Сложность расчёта этого вида нагрузки заключается в том, что у некоторых материалов в расчёт берётся не фактическая площадь, а реальная (в основном полезная). Все дело в том, что большинство кровельных материалов укладываются на обрешётку крыши с нахлестом, который сокращает площадь покрытия, но увеличивает вес изделий с учётом давления на 1 м² покрываемой поверхности. При этом надо обязательно учитывать всю площадь крыши со свесами и карнизами, выступами с боков.

Пристройка к дому, гараж или банька — неважно!

Что может быть лучше и проще односкатной кровли на сарае, бане, беседке или гараже? Да ничего. Такой тип крыш прямо-таки и создан для этих строений.

Крыша пристройки будет соприкасаться с основным строением, а стропильная система расположена отдельно. Сами концы стропил будут расположены на фасадной стене, а их верхние части прикреплены непосредственно к самому основному зданию. Я бы посоветовал уделить особое внимание соединению каркаса с главной стеной. Использование жестких креплений может привести к необратимым последствиям, ведь усадка жилого дома и новой постройки разнится, поэтому одно может потянуть вниз другое и произойдет разрушение.

В месте соединения новой кровли и стеной «старого» здания я обычно кладу каркас из брусьев, а поверх него балки. Образовавшийся шов заполняю полиуретановым герметиком. Кровельный материал укладывается внахлест и заводится под укрытое место дома.

Это не позволит атмосферным осадкам просачиваться сквозь место стыка. Что касается самого кровельного покрытия, то его используют идентично основной кровле, естественно по эстетическим соображениям, поэтому если вы творческий человек, то можете поэкспериментировать с другими материалами.

Гараж часто бывает отдельным строением и не примыкает ни к чему. Но здесь нет ничего странного и вся работа осуществляется по написанным выше методам. В кирпичном гараже, монтаж стропильных ног, осуществляется в нишу. Их, как правило, проектируют еще на начальных этапах строительства. Шаг составляет 70см.

Не стоит забывать, что из какого бы материала не возводилась стена, все деревянные материалы, касающиеся ее должны быть обработаны антисептиками и обвернуты гидроизоляционным материалом . Односкатная кровля на гараже это такая конструкция, в которой фасадная стена должна быть самой высокой, дабы отводить воду от входа. Ну и естественно не стоит забывать про свесы, они должны выступать на 30-40см.

Многие предпочитают завершить строительство своего загородного дома или дачи изящной крышей. Но далеко не у каждого есть опыт расчета в строительстве домов, поэтому приходится искать вариант проще. В таком случае на помощь приходит односкатная крыша. Чем она отличается от других? Во-первых, односкатную крышу можно построить самостоятельно, имея минимальные знания в этой сфере. Во-вторых, вас приятно удивят расчеты при составлении проекта такой кровли . На односкатные крыши нужно практически в два раза меньше материала, чем на другие.

Если вас пугает излишняя простота односкатных кровель из , этот незначительный минус можно исправить с помощью декоративного покрытия. Но для начала необходимо провести все расчеты для крыши. Какой должна быть идеальная крыша Вашей мечты? Прочной, крепкой, надежной, которая бы не собирала снег, воду и сосульки, а также не требовала бы постоянно ухода. Большинству из этих требований для крыши из профнастила соответствует угол наклона. Казалось бы, что такого серьезного может таить в себе этот параметр? Однако именно от расчета уклона будет многое зависеть в дальнейшем — даже кровельное покрытие.

Минимальный наклон крыши из профнастила

Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

Преимущества односкатных кровель

Некоторые плюсы односкатных кровель мы уже упоминали. Это простой и легкий монтаж. Сейчас рассмотрим остальные плюсы такой крыши:

• Сооружение такой кровли может значительно сэкономить средства застройщика на древесине. Особенно это касается регионов, в которых дерево является дефицитным материалом. Ведь для монтажа односкатной кровли необходимо использовать минимальное количество дерева.
• Минимальный угол наклона односкатной крыши сокращает парусность. Благодаря этому пространство под кровлей используется рационально. В таком здании отсутствует функциональный и некомфортный чердак.
• Этот тип крыши используют для сооружения нежилых хозяйственных помещений. При этом стены должны быть разной высоты.
• Если возле дома находится проезжая часть, то можно соорудить всё таким образом, чтобы снег и дождевая вода были сброшены не на проезжую часть.

Специалисты рекомендуют установить на крыше где расположен сток специальный бордюр, надежно закрепленный оцинкованным железом. Так можно избежать вероятность повреждения конструкции сильным ветром.

Расчёт угла двухскатной кровли

Для того чтобы вычислить оптимальный угол наклона двухскатной крыши необходимо выполнить следующие действия:

1. Собрать воедино следующую информацию:
   • метеоданные по месту застройки;
   • желаемый тип кровельного материала;
   • длина стены фронтона;
   • планируемое использование подкровельного пространства.

     Длина стены фронта

2. На основании данных первых двух пунктов определяем возможный диапазон расположения углов.

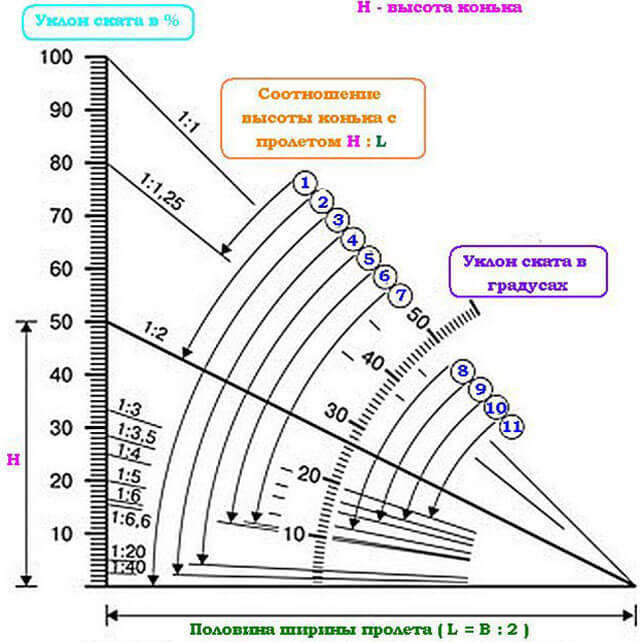

   Возможный диапазон угла крыши

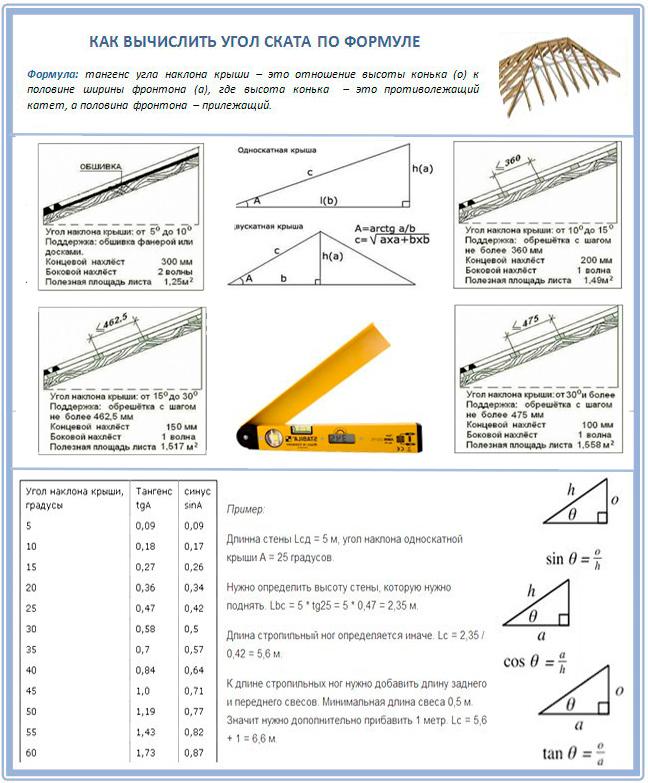

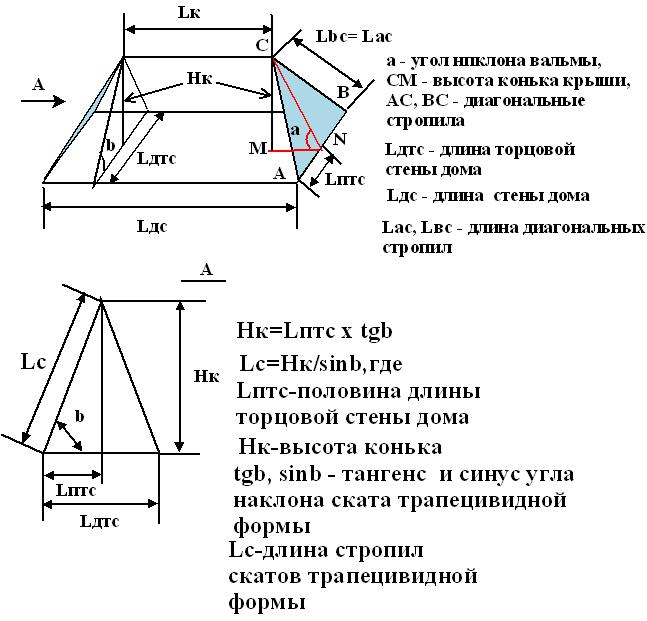

3. На основании длины стены и используя математические формулы, выполняется расчёт высоты конька здания при минимальном и максимальном угле диапазона.

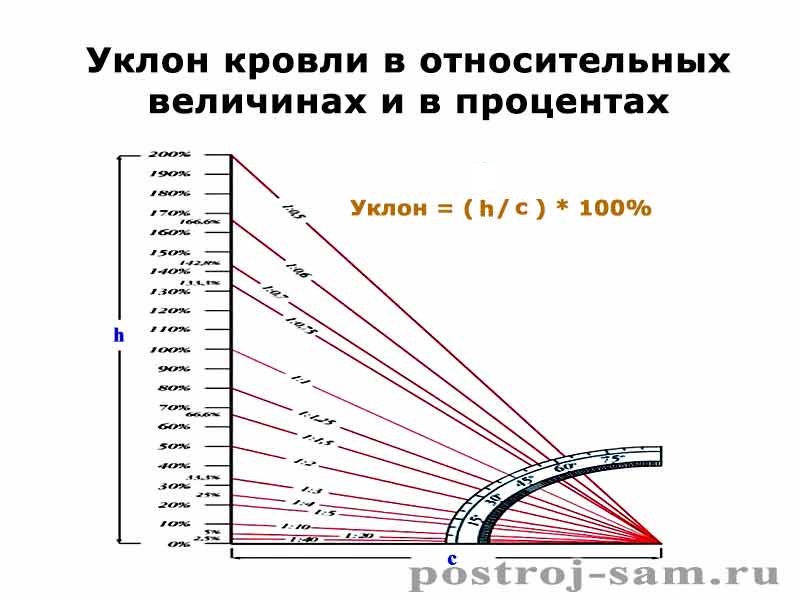

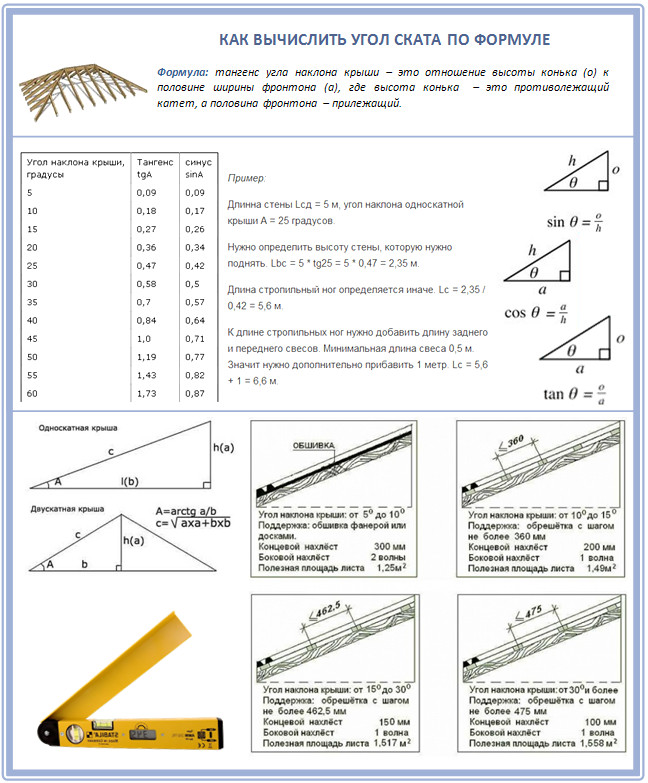

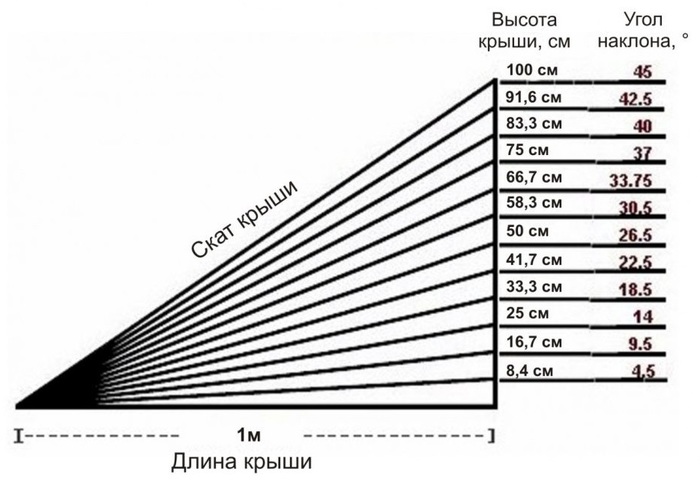

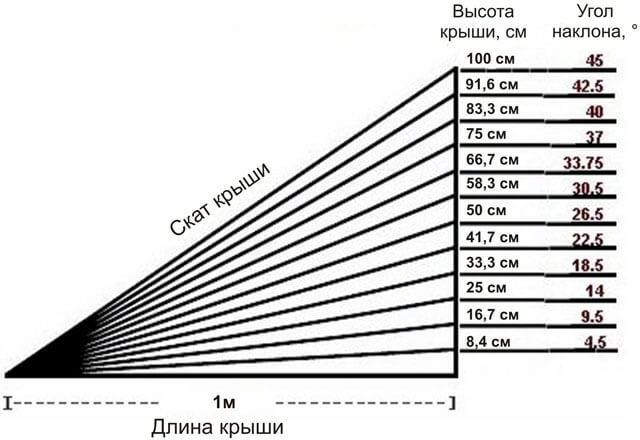

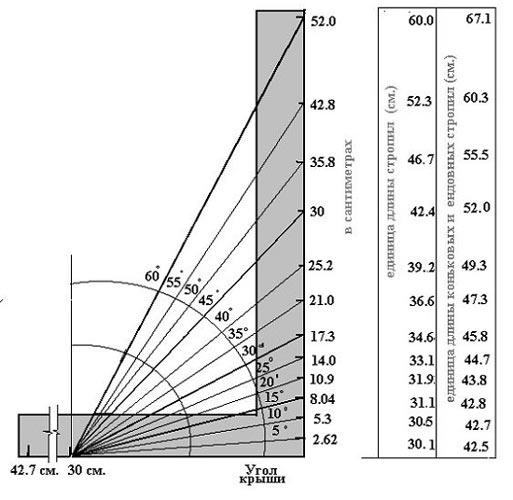

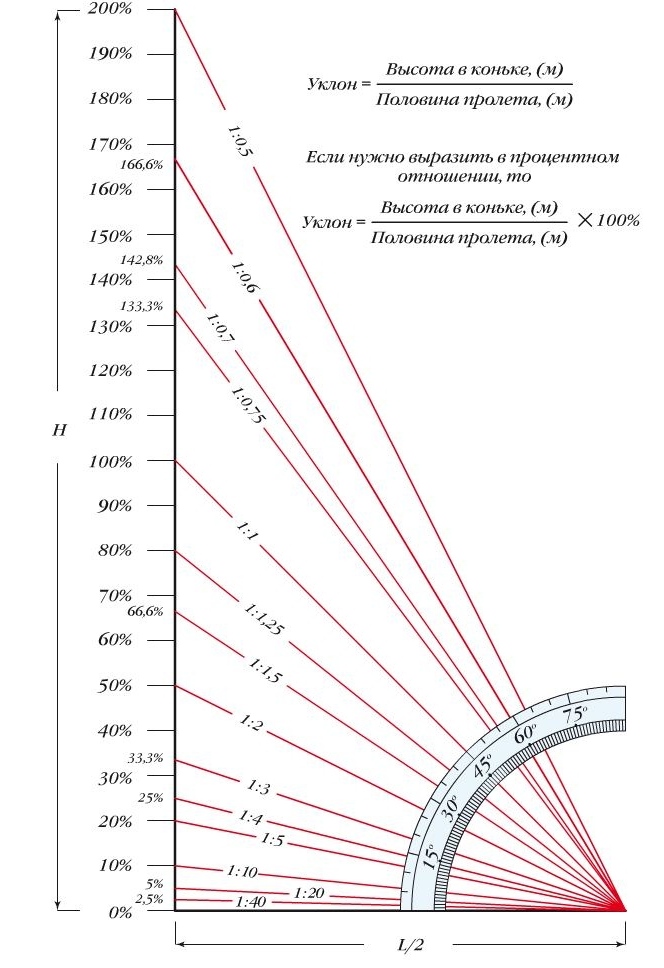

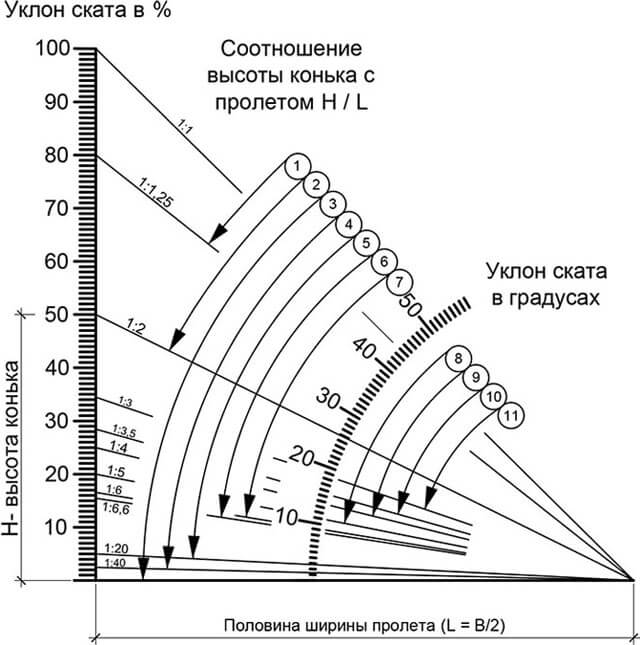

   Угол наклона отображен через отношение высоты конька и половины ширины здания

4. Окончательный показатель уклона определяется исходя из организации подкровельного пространства, при этом нужно учесть, что:
   • при большем уклоне снижается общая площадь сторон кровли, а значит и стоимость покрытия, утепления крыши и изоляционных материалов;
   • чем больше наклон, тем меньше полезная площадь внутреннего помещения;
   • при меньшем угле, как правило, требуется дополнительное усиление стропильной системы.

     Пример расчета крыши с мансардным пространством

Проанализировав все полученные данные, можно принять решение, какой будет оптимальный угол для двухскатной крыши конкретного дома. Видео-урок по нахождению высоты и наклона крыши.

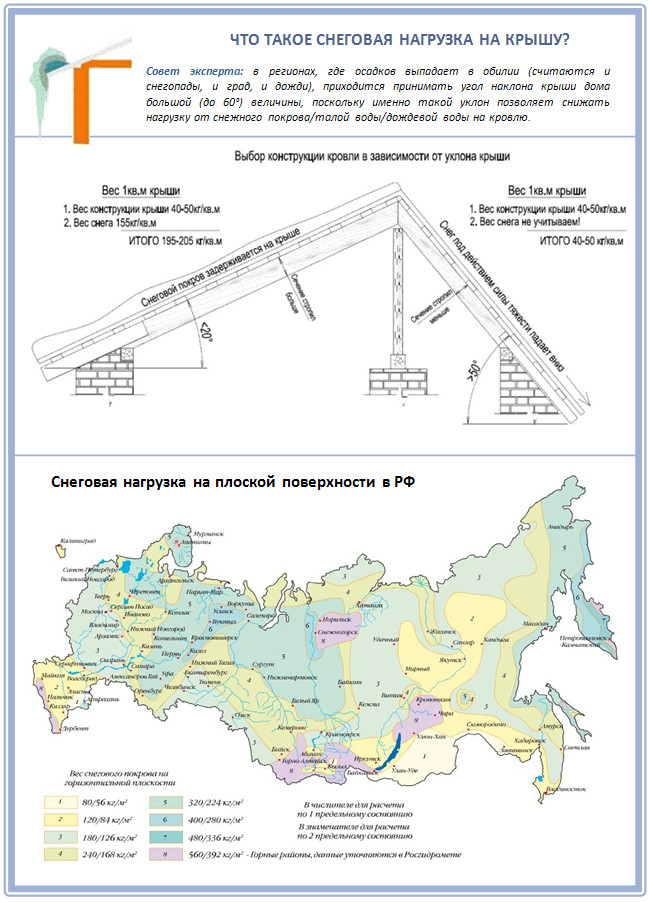

Расчет крыши под снежную нагрузку

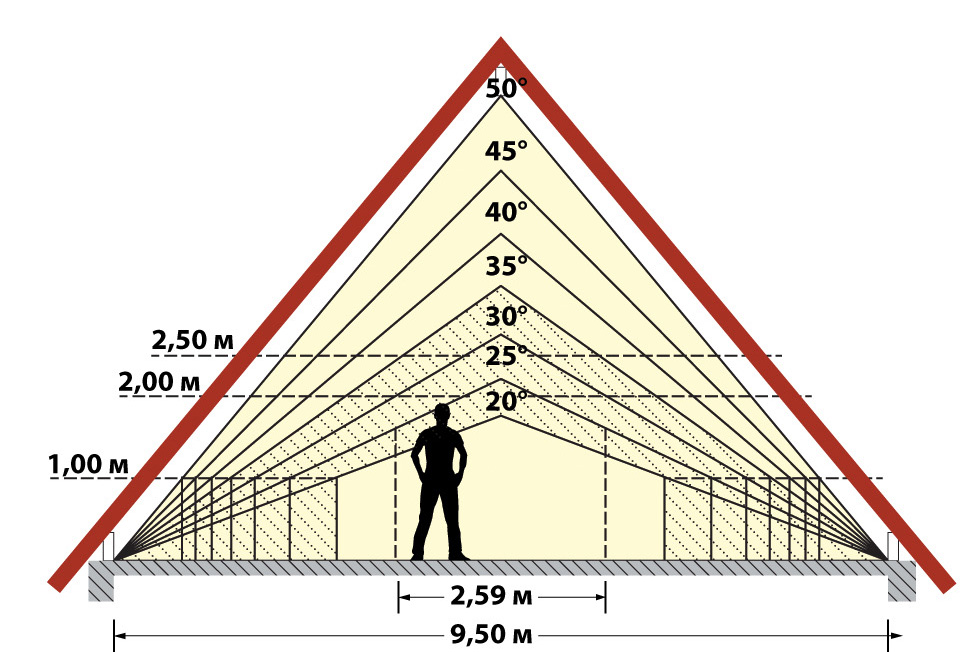

Зависимость площади мансарды от угла наклона крыши.

Нагрузки снежного покрова особенно актуальны для крыш с небольшим углом наклона. Количество выпадающих снежных осадков сильно различается по всей территории нашей страны. На основе длительных наблюдений и измерений территория распределена на 8 основных зон, отображающих уровень нагрузки на плоской поверхности.

Для расчета нагрузки на крышу нужно использовать формулу:

• Рсн = Рсн.т * µ;
• где: Рсн.т — давление снега для горизонтальной поверхности;
• µ — коэффициент поправки в зависимости от угла наклона α.

Если угол наклона ската не более 25°, µ = 1, от 25° до 60° — µ = 0,7, при большем наклоне нагрузку не учитывают, снег не сможет удержаться. Пример: Строение находится в четвертой зоне с нагрузкой 240/168 кг/м2. Планируемый угол наклона крыши 35°.

По первому пределу значение составит:

• 240 х 0,7 = 168 кг/м2 .

По второму:

• 168 х 0,7 = 117,6 кг/м2.

Разновидности навесов для автомобиля

Гидроизоляция кровли

Навесные укрытия на опорах бывают различными, выделяют:

• стационарные – устанавливаются неподвижно, демонтировать и переставить на новое место их невозможно;
• сборные – приобретаются в виде комплекта деталей, монтаж производится на дачном участке;
• открытые – имеют только крышу, опоры, площадку;
• закрытые – дополнительно оснащены стенками из дерева, поликарбоната металла, способны защитить автомобиль при «косых» дождях.

Навес — это в первую очередь удачная альтернатива гаражу.

Существуют различия и по форме крыши:

• односкатная;
• двухскатная;
• «волны»;
• многогранная;
• «арка»;
• «купол».

Выбор профильных труб для изготовления ферм

Подбирая трубы для обустройства крупногабаритного навеса из профильной трубы, необходимо изучить следующие стандарты:

• СНиП , в котором описана зависимость между степенью нагрузок и весом составляющих элементов конструкции;
• СНиП П-23-81, описывающий методику работы со стальными деталями.

Можно рассмотреть обустройство конструкции на примере пристенного навеса размерами 4,7х9 м, опирающийся на наружные стойки спереди, а сзади прикрепленный к зданию. Подбирая угол наклона, лучше всего остановиться на 8-градусном показателе. Изучив стандарты, можно узнать уровень снеговой нагрузки в регионе. В данном примере односкатная крыша из профильной трубы будет подвергаться нагрузке, составляющей 84 кг/м2.

Одна 2,2-метровая стойка из профильной трубы имеет вес около 150 кг, а степень нагрузки на нее получается около 1,1 тонны. Учитывая степень нагрузки, придется подбирать прочные трубы – стандартная круглая профильная труба с 3-мм стенками и диаметром 43 мм здесь не подойдет. Минимальные размеры круглой трубы должны составлять 50 мм (диаметр) и 4 мм (толщина стенки). Если в качестве материала используется труба диаметром 45 мм и толщиной стенки 4 мм. Используя такой материал, может быть сделана и калитка из профильной трубы своими руками, которая будет достаточно надежной и долговечной.

Заключение

Собрать навес из профтрубы своими руками не так уж сложно. Для успешной работы необходимо грамотно спроектировать будущую конструкцию и ответственно подойти к каждому этапу реализации проекта – и тогда в результате получится надежная конструкция, способная простоять долгие годы.

Выбор кровельного покрытия

Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:

• Устойчивость к внешним механическим нагрузкам.
• Невосприимчивость к ультрафиолетовым лучам.
• Высокие гидроизоляционные качества.
• Низкий коэффициент теплового расширения.
• Прочность, стойкость абразивному воздействию мелких частиц, принесенных ветром.

Существуют разные типы кровли:

• Пленочный.
• Мастичный.
• Листовой.
• Рулонный.
• Штучный.

Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).

Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли Источник

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.

Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.

Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.

Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт Источник

Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.

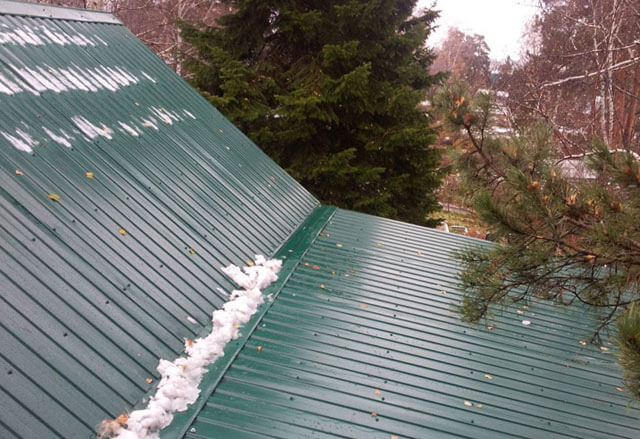

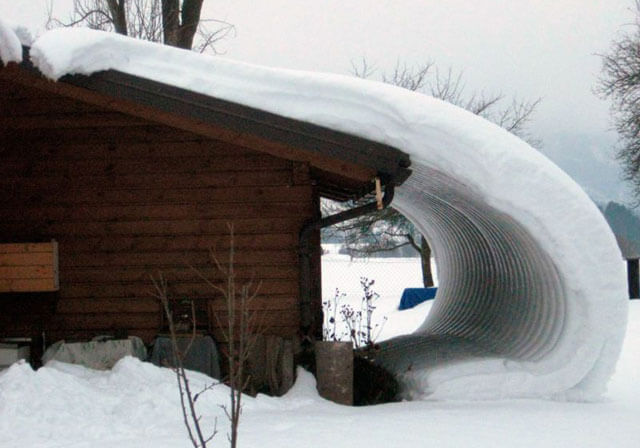

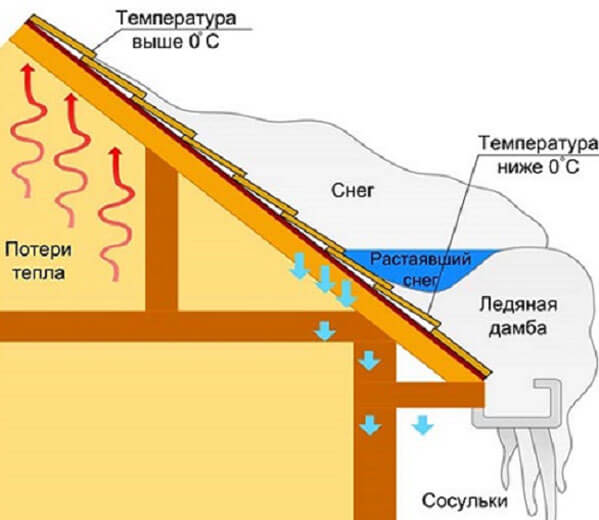

Такая кровля склонна к накоплению снеговых масс Источник

Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.

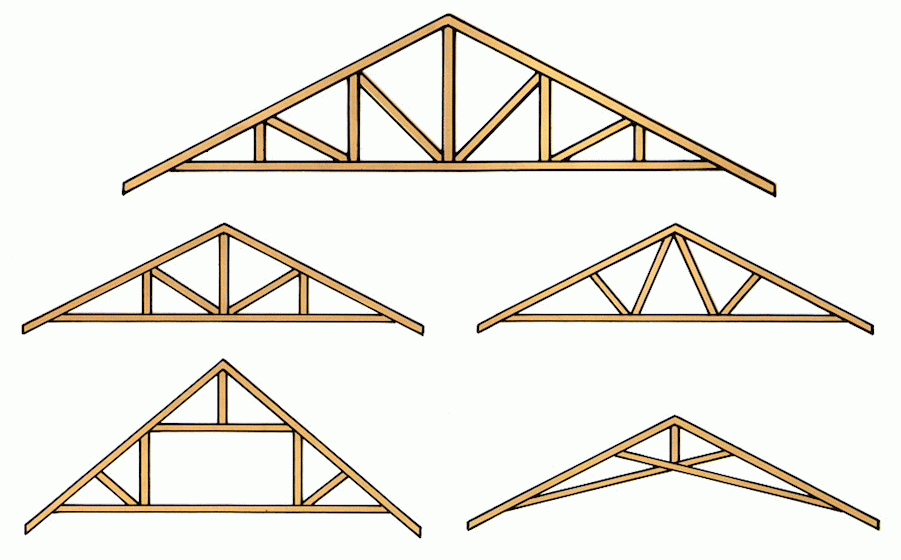

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида.

Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами).

Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

• Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

• Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

• Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

• Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

• Длина стропил

— Длина каждого стропила от конька до основания ската

• Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

• Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Пошаговый пример строительства односкатной крыши

Элементы односкатной крыши

Шаг 1. Изготавливаем мауэрлат

Чтобы выровнять все верхушки сторон дома, наличие мауэрлата обязательно.

1.  Когда возводится сруб, верхний венец играет роль мауэрлата.
2.  Если стены кирпичные, создание мауэрлата вариативно:

• сбивается брусовый каркас соответственного размера;
• создается армированный пояс со стальными шпильками, на которые надевается брусовый каркас. В этом случае добиваемся максимальной горизонтальности, что позволяет равномерно распределить нагрузку на стены. Угол наклона односкатной крыши будет одинаковым с двух сторон.

Мауэлат

Шаг 2. Размечаем стропила и делаем обрешетку

С небольшим запасом на мауэрлат укладывается доска. Размечается верхний и нижний запил, который по ширине совпадает с мауэрлатом. По полученным результатам осуществляется разметка остальных стропил.

Основанием для профилированной односкатной крыши является дощатая обрешетка, стальные прогоны. Обрешетка изготавливается снизу вверх, каждый из брусков крепится к стропильной системе скобой, гвоздем.

Затем под специально смонтированные кобылки, подкладывается рубероид, который препятствует проникновению сырости. Получившиеся свесы, обшиваются сайтингом. Созданная конструкция смотрится аккуратной, свежей.

Важно!  Чем выше уклон крыши, тем шире шаг обрешетки.

Обрешетка односкатной кровли

Шаг 3. Укладываем гидроизоляцию

• Когда односкатная крыша плохо вентилируется, в качестве строительного материала берется антиоксидантная пленка.
• Подкровельная пленка выстилается снизу вверх полотном с определенным запасом.
• К стропильному механизму гидропароизоляционная пленка крепится строительным степлером.

Важно знать: паропроницаемая мембрана выведет лишние водяные пары наружу. Это важно, поскольку предотвращает образованию среды, в которой активно развиваются грибковые колонии

Укладка гидроизоляции односкатной крыши из прфнастила

Шаг 4. Поднимаем профнастил на крышу

Рекомендации:

•  берем  веревку в четыре раза длиннее, чем лестница, которая закрепляется с двух сторон снизу листа;
•  в арсенале должна быть лестница, опирающаяся на грунт, на длину ската;
•  гофра укладывается с нижнего угла в горизонтальном положении;
•  нельзя подрезать стальной лист машинкой для резки металла, иначе на месте среза появится со временем коррозия.

Шаг 5. Монтируем профнастил

Профнастил на «односкатке» фиксируется вертикальной полосой. Состыковка осуществляется на одноволновую ширину. С более чем пятнадцатисантиметровым нахлестом, выстилается гофра в стыке и возле стены. Саморезы со специальным резиновым уплотнителем должны попадать только во впадину.

Верхние листы всегда нахлестываются. При горизонтальных перекрытиях используется уплотнительная прокладка. К окончательной фиксации приступаем, когда проверена ровность укладки всей кровли. Крепление профлиста должно быть технологичным.

Торцевая и коньковая планка монтируются в конце. Первая не уплотняется, небольшие зазоры помогают естественной циркуляции воздуха.

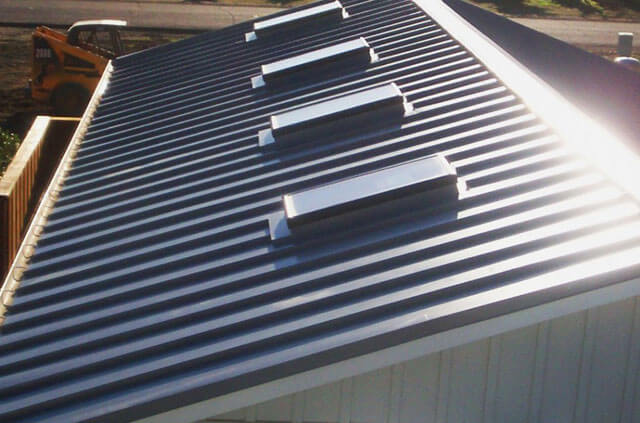

Монтаж профнастила на односкатную крышу

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Как измерить угол наклона односкатной крыши

Мы уже говорили о том, что при односкатных крышах высота стен будет различная. Именно поэтому, уклон односкатной крыши будет формироваться в момент возведения самих стен, на которые в дальнейшем будет установлена крыша.

Если в вашем регионе наблюдается большое количество снега , то значения должны составлять 45-60 0 . Если вы находитесь в умеренной зоне , то параметры будут следующими — 5-60 0 . Конечно, нужно учитывать также минимальный угол наклона, в зависимости от используемого материала.

Lстены = Lдлина * tgQ,

где Lстены — это высота фронтона;

Lдлина — это длина стены;

Q — это угол наклона.

Также необходимо учитывать длины стропил. Рассчитывается она по следующей формуле:

Lстропил = Lстены / sinQ .

Значения синуса и котангенса следует брать из этой таблицы:

Вот примерный расчет . Допустим, мы применяем обычную черепицу, поэтому минимальный угол наклона составляет 22 0 . Берем для расчета 25 0 — значение Q.

Длина стены составляет 7 метров, т.е. Lдлина = 7м.

Lстены = 7 метров * tg25 = 7 * 0,47 = 3,29 метра.

Lстропил = 3,29 / sin25 = 3,29 / 0,42 = 7,83 метра.
