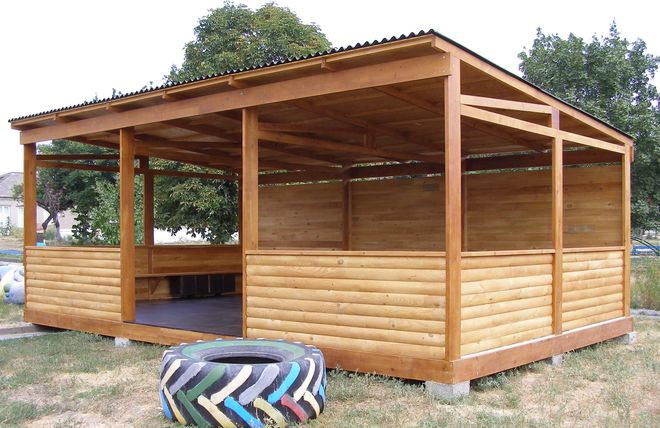

Деревянная беседка с односкатной крышей своими руками

Технология строительства односкатной крыши

Односкатная кровля – наиболее простой тип крыши. Она подходит как для хозяйственных построек, так и для жилых домов.

Одними из преимуществ односкатной кровли являются небольшое количество расходуемого стройматериала и минимум требуемых для этого знаний и опыта.

При выборе угла монтажа односкатной крыши необходимо учитывать особенности климатической зоны и тип кровельного материала.

При рулонном материале угол может составлять 5 градусов, в случае фальцевой крыши угол должен быть 18–35 градусов, металлочерепица требует величины угла в 25 градусов, а профнастил – от 8 градусов.

При наличии большого количества осадков угол должен быть от 45 градусов и больше.

В качестве основного строительного материала используют древесину. Из нее делаются балки, стропила, детали обрешетки, контробрешетки. Кровельным материалом могут быть металлочерепица, шифер, ондулин и т. д.

Создание проекта крыши лучше доверить специалисту.

Основные этапы строительства

Пошаговая инструкция создания односкатной крыши своими руками включает такие работы:

1. Укладка мауэрлата. Мауэрлат устанавливается на верхнюю обвязку стен или армопояс. Он выполняет функцию основания, на которое опираются стропила. Для его изготовления обычно берется деревянный брус 100х150 мм, который фиксируется длинными саморезами.

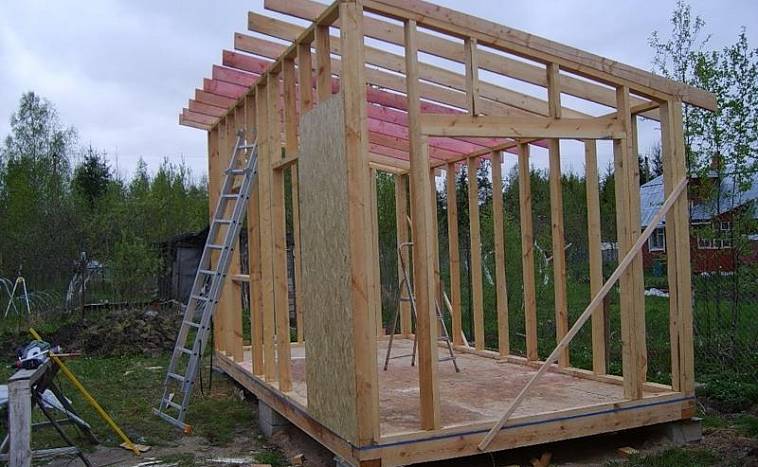

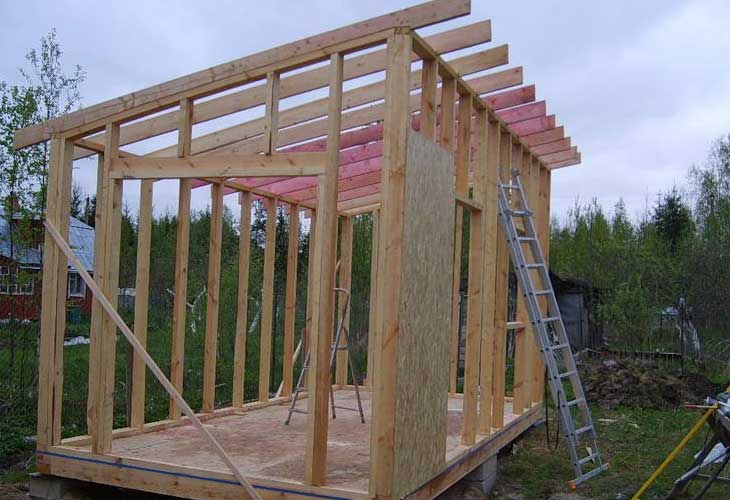

2. Возведение опорной системы.

Стропила чаще всего делаются из обычных досок сечением 50х150 мм. Если необходимо использовать длинномерные доски, применяется технология наращивания. Этот метод не только дает возможность удлинять стропильные ноги, но и позволяет увеличить несущую способность каркаса. Желательно, чтобы место стыковки находилось над стойкой. При монтаже стропил нужно учитывать, что для защиты несущих стен от атмосферных воздействий они должны выходить за пределы как минимум на 35-40 см. Фиксация осуществляется при помощи гвоздей и специальных врезок (пяток) в местах соединения с мауэрлатом. Ширину шага между стропилами рекомендуется сопоставлять с шириной утеплителя.

3. Монтаж обрешетки.

Можно брать деревянные доски меньшей толщины или брус сечением 50х50 мм. Они располагаются перпендикулярно стропилам и являются основой для декоративного слоя крыши. Бруски располагаются с равными промежутками или непрерывной плоскостью. Это зависит от типа кровельного покрытия – чем оно мягче, тем меньше шаг. При использовании рулонных материалов, таких как рубероид или битум, делается сплошная обрешетка. После монтажа обшивки принимаются меры по гидроизоляции, а затем размещается настил.

4. Утепление.

Односкатная крыша, как и любая другая, нуждается в качественном утеплении. Главное придерживаться инструкции и последовательности размещения изоляционных слоев. Если кровля будет одновременно выполнять функцию потолка жилого помещения или бани подбирать изоляционные материалы следует с учетом их эксплуатационных условий и экологической, а также пожарной безопасности. Между отапливаемой площадью и чердачным перекрытием должна располагаться многослойная конструкция, состоящая из паро- и гидроизоляции с вентиляционным зазором, укладывать слои нужно пошагово – сначала пароизоляцию, затем утеплитель и защитный гидроизоляционный слой.

Подготовительные работы

Односкатная крыша своими руками возводится пошагово только после проведения подготовительных работ. От их продуманности полностью зависит срок эксплуатации конструкции. В первую очередь это касается правильности планирования кровли и подбора материалов.

Как сделать односкатную крышу?

Для односкатной крыши угол наклона является основным критерием её надёжности. С одной стороны, чем больше угол, тем эффективнее отводятся осадки, а с другой, он является основным элементом, который должен выдерживать порывы ветра. При суровых зимах со значительным количеством осадков на кровле образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате которых кровля может деформироваться и проламываться. То есть угол наклона ската по данному критерию должен основываться на особенностях климата.

Внимание! Угол наклона крыши должен быть направлен в сторону наибольших ветровых потоков с целью снижения сопротивляемости им конструкции.

Другим фактором, влияющим на наклон крыши, является кровельный материал, который может обладать различной шероховатостью или прочностью. Качественно его применимость для кровли можно разделить по углам наклона:

• При наклоне ската до 10 0 допускается применение только рулонных материалов, которые обладают ровной и относительно гладкой поверхностью. К ним относится рубероид, битумная черепица и т. д.
• При наклоне от 10 0 до 20 0 возможно использование рифлёных материалов, таких как шифер, металлический профиль или ондулин.
• При наклоне ската 28 0 – 35 0 применяют гладкие металлические кровельные листы, стыкуемые фальцевым способом.
• Углы наклона 25 0 -35 0 подойдут для укладки металлической или керамической черепицы.

Важная информация! Большие углы наклона, чем 35 0 делать не рекомендуется из-за повышения сопротивляемости потокам воздуха и ухудшению обтекаемости, что чревато срывом .

Устройство и конструкция односкатной крыши

Устройство односкатных крыш достаточно простое и включает в себя следующие узлы:

• Стропильная система. Предназначена для восприятия основной нагрузки кровли и равномерного её распределения вдоль всей площади стен объекта. Обычно её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количеству опорных элементов.
• Изоляционные слои. Укладываются между стропилами и фиксируются на обрешётку и обшивку с внутренней стороны здания. Их роль заключается в обеспечении максимальной защиты объекта и несущих конструктивных элементов от попадания влаги или промерзания.
• Обрешётка. Предназначена для закрепления кровельного материала и обеспечения достаточных несущих способностей для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для её изготовления могут быть МДФ панели, обрезные и необрезные доски. Выбор производится в соответствии с типом кровельного материала.
• Кровельный материал. Позволяет обеспечить отличные эстетические свойства кровли, а также защитить её от осадков.

Статья по теме:

В отдельной публикации представлены фото-примеры, чертежи и советы по возведению конструкции своими руками.

Типы опор для кровли

Опора для кровли выбирается на основании массы конструкции и особенностей кровельного материала. Бывают следующие типы опор:

• Наслонные. Представляют собой дополнительные конструктивные элементы, которые устанавливаются равномерно по длине ската во внутренней части кровли.

• Висячие. Самая простая схема крепления, основанная только на двух опорах, расположенных над стенами здания.

• Скользящие. Крепление к стенам осуществляется на специальную конструкцию с опорой на мауэрлат (обвязку).

Нужно ли обеспечивать вентилирование подкровельного пространства?

В некоторых конструкциях требования кровельного материала и самого возводимого объекта, в силу особенностей условий его эксплуатации, создают необходимость обеспечения вентилирования кровли. Ярким примером является баня , где разница температур между внутренними помещениями и внешней средой составляет более 100°С. Основная цель — избавиться от образования конденсата и порчи основных элементов. Для крыши необходимо предусматривать зазор на фронтонах между покрытием, кровлей и стропильной системой.

Создание чертежа

Перед тем как создавать чертёж, необходимо провести замеры обвязки стен, если это не было сделано ранее. После этого, с учётом конкретных особенностей объекта, а также выбранных параметров конструкции следует выполнить расчёт оптимальных параметров угла наклона ската.

Оптимальное расстояние между стропилами должно составлять 1-1,5 м. Шаг обрешётки выбирается на основе требований к укладке кровельного материала. С учётом всех данных создаётся чертёж, а затем проводится расчёт количества стройматериалов, которые потребуется закупить. Дополнительно рекомендуется сделать запас по материалам в размере 10-15% от общего количества.

Перечень необходимых инструментов

Проведение строительных работ потребует применения целого ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать монтаж. Поэтому перед тем как сделать основные элементы конструкции и построить односкатную крышу нужно приготовить следующие инструменты:

• шуруповёрт для комфортного соединения элементов конструкции;
• карандаш или маркер для проведения разметки;
• строительный уровень для корректировки положения частей кровли;
• степлер для крепления гидроизоляции;
• молоток для забивания гвоздей;
• пила для распиливания стропил и обрешётки под требуемые размеры;
• рулетка для проведения измерений;
• отвес для контроля вертикального положения.

Некоторые нюансы вопроса

В настоящее время теплые варианты гаражей не пользуются популярностью по нескольким причинам.

1. Высокая стоимость энергоносителей. Постоянно отапливать гараж в зимнее время обходится очень дорого. А если его не топить, то зачем утеплять?
2. Большая сметная стоимость утепленных помещений. Для уменьшения тепловых потерь необходимо дополнительно отделывать фасадные стены и потолок гаража. Цена утеплителей высокая, к ней надо прибавить столь же высокую стоимость труда квалифицированных строителей.

   Утепление металлического гаража снаружи

3. Нет необходимости самостоятельно ремонтировать автомобиль. Современные автомобили намного сложнее по своему устройству, чем те, на которых ездило большинство автовладельцев лет 15–20 тому назад. Попытки самостоятельно сделать ремонт могут привести к очень негативным последствиям, производители настоятельно рекомендуют по всем техническим вопросам обращаться только в специализированные СТО.

   Ремонт современных автомобилей лучше проводить в специализированных СТО

4. Высокие эксплуатационные параметры двигателей. Если завести старый автомобиль при минусовых температурах было большой проблемой, то сегодня двигатель заводится одним поворотом ротора стартера зажигания. Причем не имеет разницы, бензиновый двигатель или дизельный. Сейчас их не надо прогревать паяльными лампами или держать всю ночь в теплом гараже.

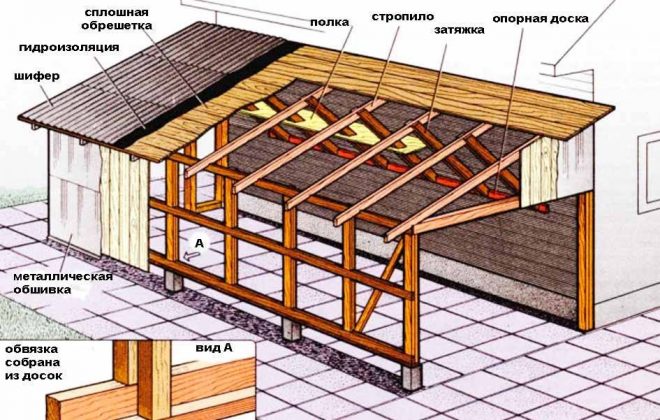

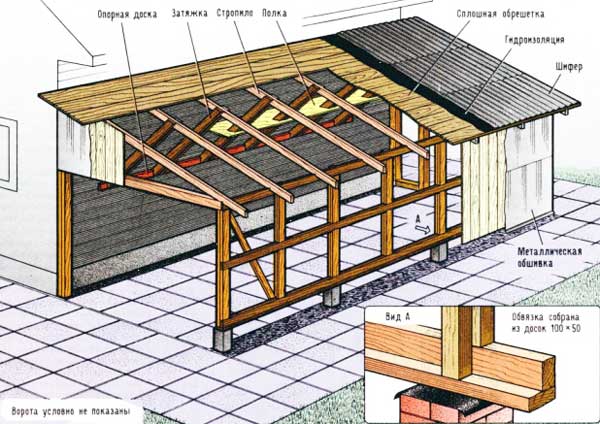

Односкатная крыша гаража

Односкатная крыша – оптимальный вариант стропильной системы для бюджетных проектов гаражей. В чем ее преимущества и есть ли недостатки?

Сфера применения и недостатки конструкции

Кровлю с одним наклонным скатом принято делать в следующих типах строений:

• в отдельно стоящих банях, гаражах и сараях;
• в пристроенных к жилым зданиям беседках и верандах;
• на объектах коммерческой недвижимости – павильонах, небольших магазинах и складах.

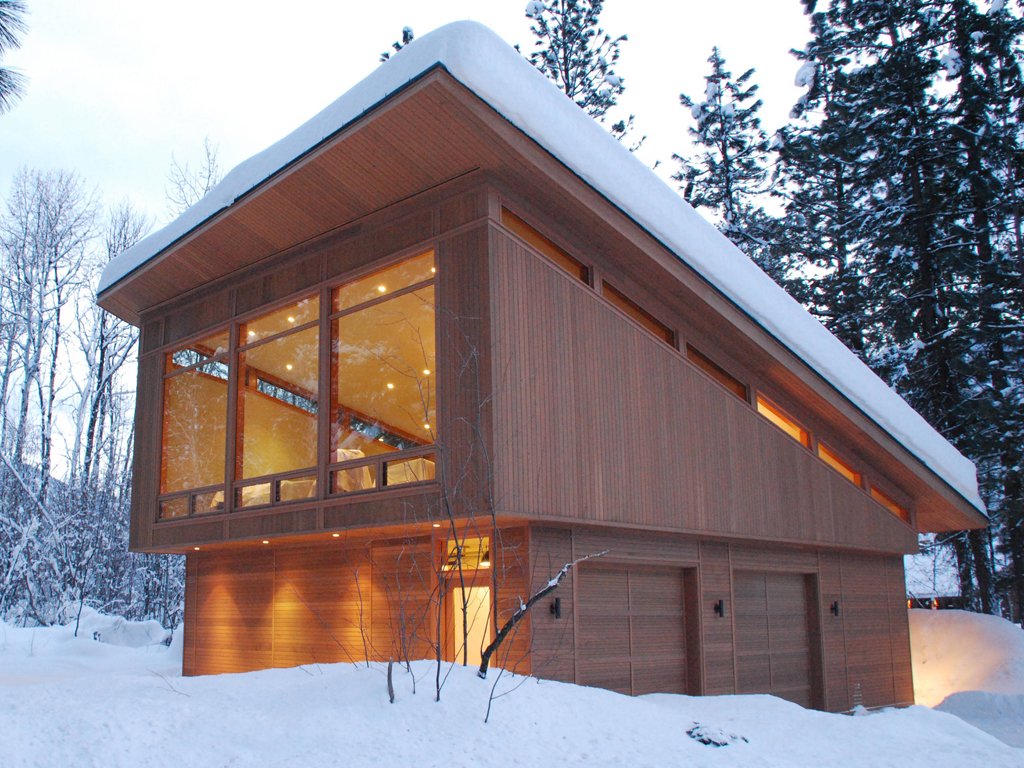

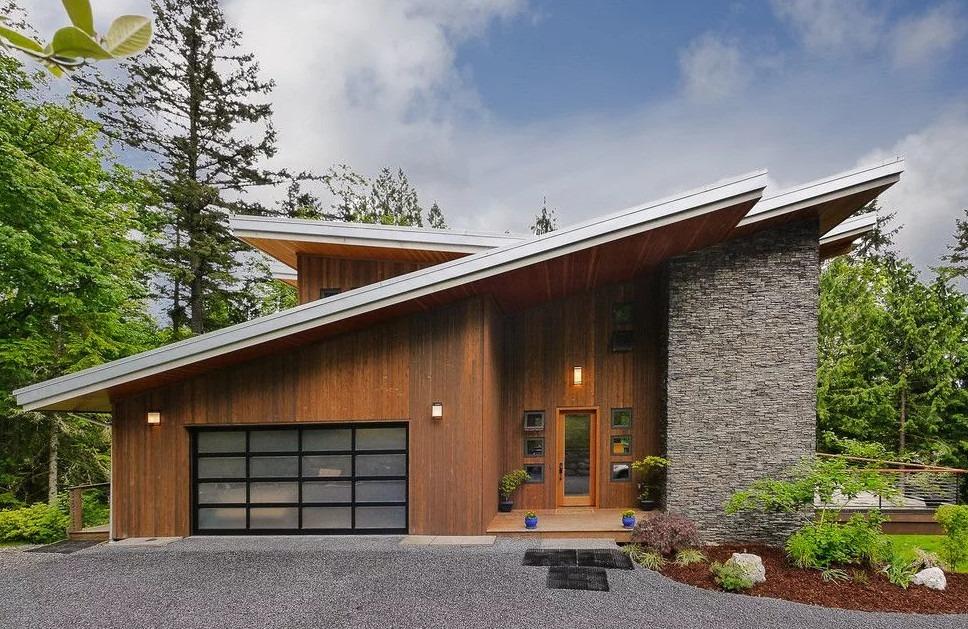

На картинке хорошо заметно, насколько один фасад выше другого

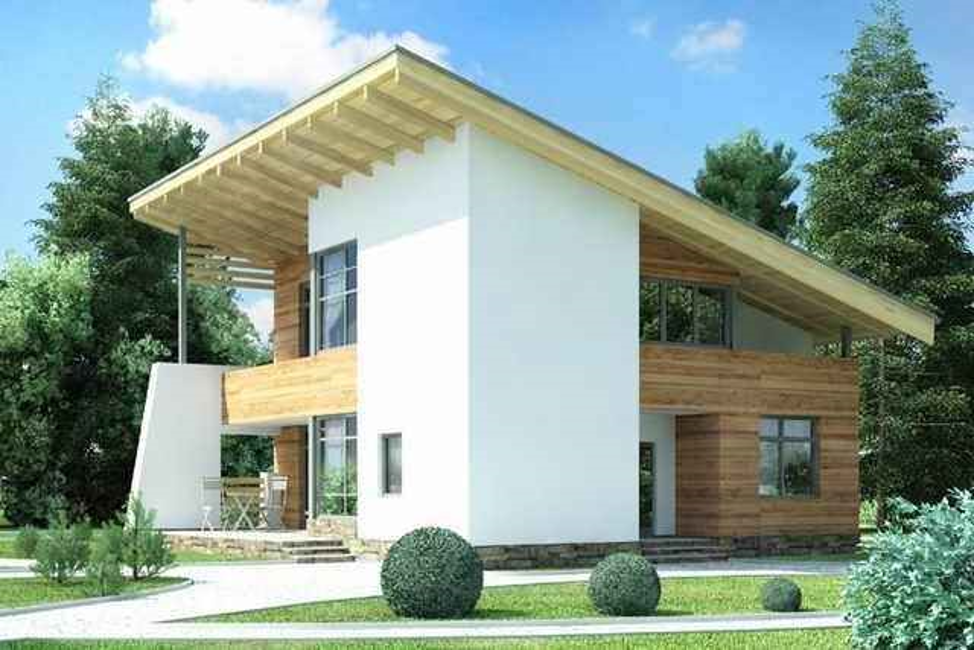

А вот в частных домах и больших загородных коттеджах односкатная крыша встречается довольно редко, невзирая на дешевизну. Причина тому – несколько существенных минусов конструкции:

1. Внешний вид. Чтобы обеспечить наклон единственного ската, надо выдержать перепад высот между лицевым и тыльным фасадом от 0,4 до 2 м. Подобный дизайн нравится далеко не всем.
2. Устройство жилого мансардного помещения практически исключено из-за особенностей стропильной системы.
3. Крыши с малым уклоном не имеют полезного чердачного пространства.

Если знать о перечисленных недостатках заранее, то с ними вполне можно мириться, поскольку для бюджетных и хозяйственных построек они не играют большой роли. Но есть нюанс, который в определенных условиях нивелирует главное преимущество односкатных кровель – низкую стоимость.

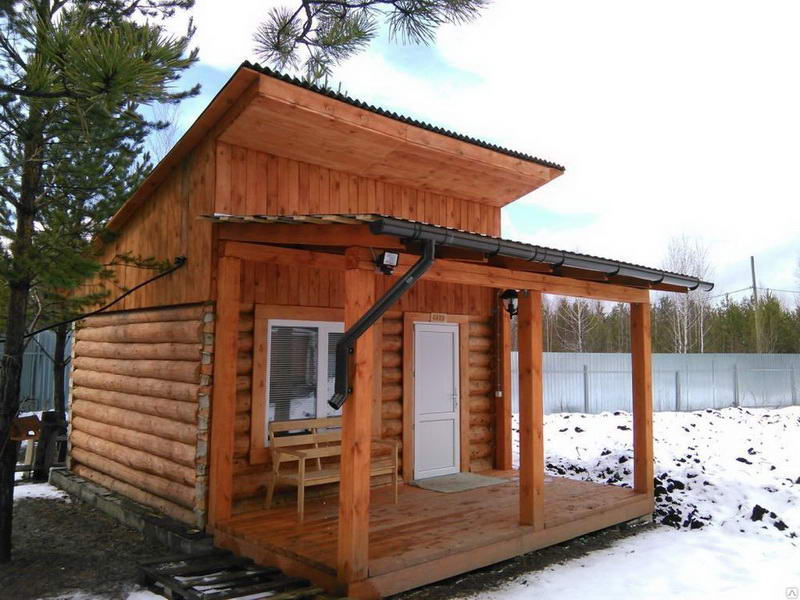

Один скат очень гармонично смотрится на пристроенной веранде

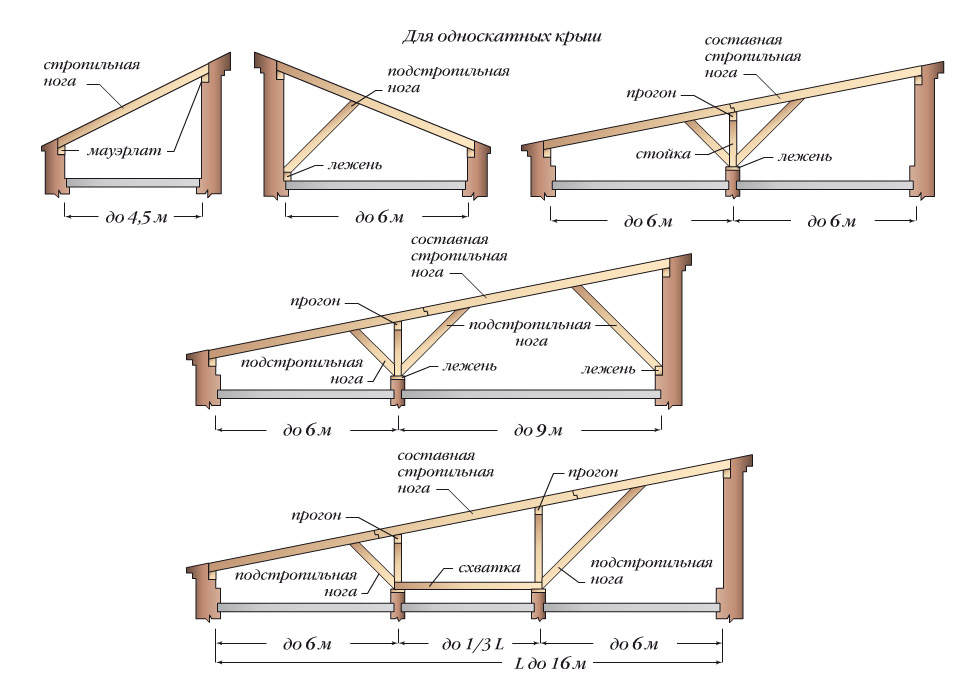

При ширине перекрываемого пролета от 4,5 до 6 м стропила достаточно усилить подкосами. Если же расстояние между опорами превышает 6 м, придется собирать жесткую кровельную конструкцию – ферму, что увеличит расход лесоматериалов. Если приплюсовать сюда затраты на наращивание лицевого фасада, то финансовая картина выйдет не слишком радужной.

Совет. Принимая решение строить односкатную крышу своими руками, взвесьте все за и против, сопоставьте с затратами на двускатную кровлю жилого дома. Если ширина пролета не превышает 6 м либо по центру здания идет несущая стена, то жесткий каркас мастерить не придется.

Сколько нужно материала на деревянную беседку х м

Высота низких стоек в представленном проекте составляет 2 метра; передних – 2,7 метра.

Все остальные элементы выполняются в соответствии с размерами беседки. В данном случае они составляют 3 метра как в длину, так и в ширину. Плюс-минус 5 – 10 см в зависимости, планируется делать пазы в местах соединений или нет.

Компоненты верхней обвязки можно сделать чуть больше: зависит от наличия пиломатериалов и личных предпочтений. Так, при рациональном раскрое из двух 6-метровых брусьев получатся 2 передние опоры высотой 2,7 м, а длинные остатки пойдут на 2 поперечных бруса, на которые будут опираться стропила.

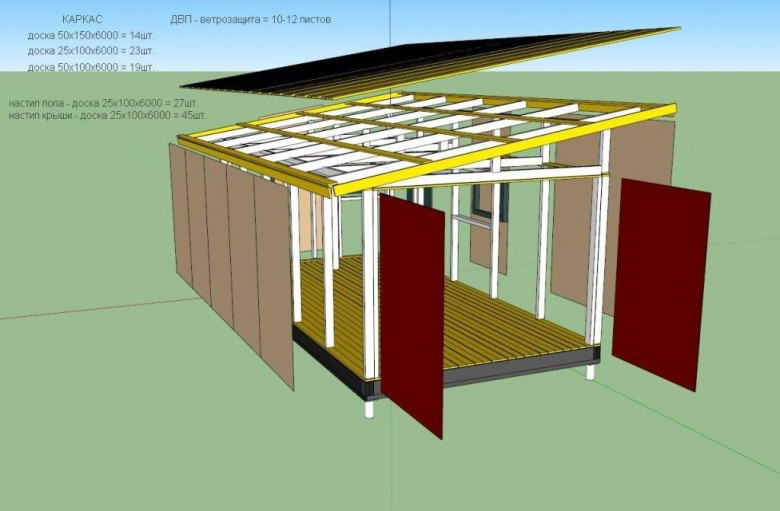

Вот такое количество 6-метрового бруса понадобится для изготовления деревянной односкатной беседки 3х3, конструкция которой будет рассмотрена ниже

Особое внимание при проектировании следует уделить правильному подбору угла наклона односкатной крыши. Крутые скаты более подвержены воздействию ветров, однако зимой с них не обязательно счищать снег. В регионах с небольшим количеством осадков уклон можно делать минимальным, что позволит сэкономить на материалах.

На оптимальный выбор величины угла ската крыши влияет и тип кровельного покрытия. В зависимости от материала он составляет (в градусах):

• профнастил – не менее 8;
• рулонные материалы (рубероид и т.п.) – от 5 до 10;
• шифер, ондулин – 20;
• металлочерепица – 25;
• натуральная черепица – 35.

Таким образом, при строительстве беседки 3х3 м и высоте задних опор 2 м передние стойки под кровлю шифером или черепицей не могут быть короче трех метров. В нашем случае их высота 2,7 м, что соответствует углу ската в 13 градусов. Под кровлю из профнастила такой вариант вполне подходит.

Для стропил используются доски сечением 50х150 или 60х180 мм. Нужное количество несложно подсчитать, учитывая, что расстояние между соседними должно быть около 80 см. Если длина каждого из двух брусков верхней обвязки составляет чуть больше 3-х метров, например, 320 мм, то:

320/80 = 4, значит для обустройства стропильной системы понадобятся 5 досок.

Исходя из всего вышеперечисленного определяется объем необходимых досок и бруса, а, соответственно, цена изготовления каркаса. В зависимости от способа внутренней и наружной отделки беседки (вагонка, доска, ОСБ плиты, сотовый поликарбонат, обрешетка и т.д.) можно подсчитать и полную стоимость материалов.

Строительство односкатной крыши: основные этапы

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Давайте представим, что сейсмопояс уже залит. Причем после этого прошло минимум 14 дней, сейсмопояс ровный и совершенно не нуждается в дополнительной укладке маурлата (маурлатной доски – специального бруса, который укладывается во всю длину на каменных постройках, чтобы можно было установить стропила). В том случае, если ваш дом из ракушечника, необходимо предварительно уложить три ряда камня, а потом уже на него маурлат.

1. Берем брус сечением на 12 и укладываем через каждые 80 сантиметров на сейсмопояс.
2. Все промежутки (кроме того места, где будет сливная часть) закладываем камнем.
3. Укладываем лаги – строго параллельно относительно потолочной балки. Один конец прибиваем гвоздями к доске, а второй — должен лежать вплотную к балке. Таким образом, у вас должен получиться треугольник – прямоугольный.
4. Полученную конструкцию необходимо тщательно закрепить – для этих целей используются шиферные гвозди.
5. Балки, которые лежат на сейсмопоясе, прикручиваются проволокой – непосредственно в тех местах, где они соприкасаются со сейсмопоясом. Проволоку лучше брать стальную.
6. Сливная сторона – чтобы за лаги не выступал камень, все промежутки необходимо заложить планками.
7. Перпендикулярно на лаги необходимо набить необрезанные доски, предварительно очищенные от коры. В целях экономии доски набиваются на расстоянии 15 см друг от друга. Стоит учитывать, что сверху и со стороны слива доски должны выступать от стены на десять сантиметров.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

На этом монтаж односкатной крыши можно считать завершенным – остались отделочные работы.

Отделочные работы

Как сделать односкатную крышу, чтобы он была теплой и прочной? Здесь поможет гидробарьер. В крайнем случае его можно заменить рубероидом или специальной пленкой, подойдет любой гидроизолирующий материал. Итак, гидробарьер необходимо уложить аккуратно параллельно доскам. Работу необходимо начинать с самой нижней части крыши – со сливной.

Каждый кусок гидробарьера надо тщательно вымерять, отрезать от большой части и планомерно укладывать, чтобы не образовывалось щелей. Лучше даже не экономить и укладывать куски гидробарьера внахлест – делая припуск по 10, а то и 15 см.

Гидробарьер просто укладывается на доски, но если выбор пал на другой материал, скажем, на пленку, в таком случае лучше перестраховаться и крепить каждый кусок степлером к доскам. По гидробарьеру лучше не ходить – если необходимо это делать, то положите поверх материала доски и передвигайтесь по ним.

Укладка шифера

Шифер укладывается внахлест. Работу надо начинать точно также, как и с гидробарьером – со сливной стороны. Второй и последующие ряды шифера должны перекрывать предыдущий ряд сантиметров на 10-15.

Будем надеяться, что работать с шифером вы умели еще до того, как построили односкатную крышу. Если же это не так, то здесь нет ничего сложного.

После того, как шифер уложен, его необходимо прибить – это делается специальными шиферными гвоздями и на стыке четырех листов (два шиферных листа снизу, два шиферных листа сверху). Вбивать гвоздь следует так, чтобы прихватить все четыре листа. Специалисты утверждают, что ориентиром всегда должна служить вторая волна верхнего шифера. Затем по краям шиферного листа вбивается по два гвоздя – и сверху, и снизу.

Укладка металлочерепицы

Благодаря современным кровельным материалам внешний вид односкатной крыши приобретает более выгодный и интересный внешний вид. Если укрыть крышу металлочерепицей, это придаст не только красоту, но и добавит лучшие характеристики кровле, ведь этот материал практичный и долговечный, а еще – он придает кровле объемность. Работа эта — более трудоемкая, чем с шифером, но это того стоит.

Для укладки металлочерепицы необходимо по всей длине стропил набить контробрешетку (брус с сечением 50х50), после чего наложить на него антиконденсационную мембрану, что позволит защитить крыш от влаги и конденсата. Поверх конструкции необходимо набить обрешетку и застелить все специальным кровельным материалом. Помните, что все необходимо выполнять внахлест. Каждый лист нужно крепить при помощи стальных саморезов с резиновыми прокладками.

Заключительный этап

После того, как на крыше уложен шифер или металлочерепица, осталось еще два заключительных действия. Сначала необходимо прибить ветровую доску – это защитит крышу от ветра. Доска прибивается на лаги, которые выступают сверху и снизу.

Теперь остались только отливы. Их установка не составит труда, главное — выбрать то место, которое будет использоваться для слива воды. Вот у вас и готова односкатная крыша своими руками.

Строение односкатной крыши

Для того чтобы самостоятельно возвести односкатную крышу необходимо понимать ее строение и знать основные типы и особенности такой конструкции. Данный тип крыши делится на два вида: вентилируемые кровли и невентилируемые кровли. Вид кровли следует подбирать исходя из назначения строения.

Кровля невентилируемого типа может возводиться над верандами. Угол уклона ската в такой конструкции обычно составляет не более шести градусов. Однако, следует обозначить, что за такой кровлей необходимо постоянно следить и в зимнее время ее необходимо регулярно очищать от снега. Вентилируемая кровля монтируется в большинстве случаев над жилыми домами или банями. Это связно с тем, что только вентилируемая крыша можно обеспечить необходимый микроклимат в жилых помещениях. Помимо этого, благодаря тому, что кровля оснащена вентиляцией (зазор между слоями изоляции и с помощью отверстий по бокам кровли), она является более долговечной. При этом если вентилируемая крыша имеет небольшой уклон ската, то ее также необходимо периодически в зимнее время очищать от снега.

Односкатная крыша отличается простым строением и несложной системой стропил. Согласно конструкции стропильные ноги должны упираться в мауэрлат, который предварительно делается на стенах строения. В зависимости от того, насколько стены разные по высоте, будет выполняться угол наклона ската. В том случае, если стены дома не отличаются по высоте, то следует на одной стене сделать фронтон, который поможет сделать перепад высоты. Строение системы стропил будет определяться исходя из длины пролета. В том случае, если промежуток от стен, которые является опорой для стропильной ноги, не больше четырех с половиной метров, то стропила не нужно закреплять с помощью дополнительных крепежных элементов. Если же это расстояние составляет более четырех с половиной метра — то стропила следует укрепить с помощью деревянного бруса. С нижней стороны брус нужно упереть для прочности в лежень, который предварительно укладывается параллельно высокой стены. В том случае, если же пролет имеет длину от шести до двенадцати метров, то следует упереть стропила на прогон, который ставится на стойки.

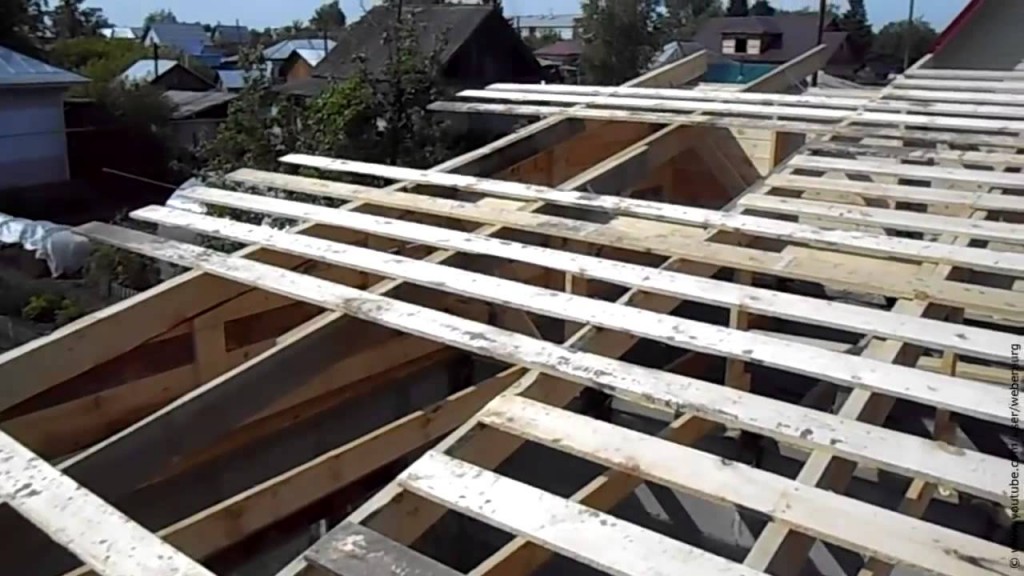

Обрешётка и укладка кровли

Схема ничем не отличается от любой другой крыши, но с своими поправками.

Для крепления разреженной обрешётки берутся бруски сечением 50х50. Они укладываются поперёк балок и прибиваются к стропилам и предназначены под профнастил или шифер.

Сплошная обрешётка делается из влагостойкой фанеры, обрезных досок или OSB и рассчитана на гибкую черепицу, ондулин или металлопрофиль. Если кровля из шифера — расстояние между брусьями должно быть достаточным для того, чтобы лист перекрывал две рейки, при этом оставался запас по 15 см с каждой стороны. Как построить односкатную крышу из профнастила — описано ниже.

Так как профнастил сегодня вышел на первое место и практически полностью вытеснил шифер – возьмём его в качестве основного варианта.

Листы укладываются снизу вверх нахлестом в 15 см. Верхний ряд ложится на нижний, листы крепятся при помощи специальных саморезов с резиновой прокладкой для предотвращения утечек. Можно уложить слой стекловаты в полосах нахлеста для лучшей гидроизоляции и предотвращения сквозняков, притом сохраняется правильная вентиляция под кровлей. Для разных целей используют разный тип профнастила:

• Для лёгкой кровли и декоративного монтажа – С (высота волны – 8 и 10 мм). Профиль – трапеция.
• Для обычной кровли или настенного монтажа – НС (высота 35 и 44 мм).
• Для усиленной кровли и межэтажных перекрытий – Н (высота 57/60/75/114 мм). Имеет дополнительные рёбра жёсткости и повышенную прочность. Капитальный вариант.

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

Для каждого покрытия определяются свои особенности стропильной системы.

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

• Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.

  Скользящая стропильная система

• Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.

  Наслонная

• Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая

Выбор материалов для строительства

Строительство односкатной крыши – очень важная и ответственная работа. И выполнять её нужно, используя только качественные материалы.

Лучше всего выбирать древесину хвойных пород – она меньше подвержена гниению и реже поражается грибком и плесенью.

Влажность не должна превышать 22%. В противном случае, в процессе усушки материал может изменить форму, что приведёт к повреждению всей конструкции крыши. Конечно, на дереве не должно быть трещин и других дефектов, снижающих его прочность и долговечность. Следите, чтобы материал не был поражен жучками-древоточцами – этот дефект не бросается в глаза, из-за чего является ещё более опасным.

Желательно выбирать материал, уже обработанный антисептиком и антипиреном. Это гарантирует, что со временем на дереве не появится плесень, а кроме того, что оно сможет долгое время противостоять огню, обеспечивая целостность конструкции крыши.

Утепление односкатной крыши

Утепление крыши листами пенопласта

Существует множество способов утеплить одинарную стропильную конструкцию. Выбор определяется ее конфигурацией и целевым предназначением. Если сооружение будет проветриваемым, можно использовать недорогой пенопласт или его аналоги на основе стирола. Более дорогим, но эффективным и быстрым вариантом является полиуретановая пена. Материал заполняет все пустоты, образуя плотное и монолитное покрытие с отличными теплоизоляционными свойствами.

Несколько иной подход применяется, когда сооружение планируется эксплуатировать в качестве склада, мастерской или жилой комнаты. Здесь лучше выбрать каменную вату, обладающую вентиляционными свойствами. Толщина матов составляет от 8 см, чего достаточно для защиты от морозов и жары.

Чтобы в утеплителе не скапливалась влага, ее с двух сторон следует покрыть мембранной пленкой.

Двухскатная крыша для беседки – особенности конструкции и монтажа

Приезжая на дачи или отдыхая в частном доме, городские жители стремятся больше времени проводить на природе, наслаждаясь свежим воздухом и живописными видами. Чтобы отдыхающих не застал врасплох дождик, а дети не перегрелись на солнце, на придомовых территориях обустраивают специальные сооружения – беседки. Так называют небольшие постройки, снабженные крышей и всем необходимым для комфортного отдыха. Некоторые беседки имеют сложную, замысловатую форму, другие же предпочитают простые конструкции, сделанные своими руками. В этой статье мы разберемся, как строятся беседки с двухскатной крышей.

Преимущества

Двухскатная крыша – простейшая кровельная конструкция, которая часто используется для сооружения беседок и навесов для отдыха. Она состоит из двух плоскостей, расположенных наклонно, которые называют скатами. В строительстве используется двухскатная крыша с симметричными или асимметричными скатами, с зашитыми и незашитыми фронтонами. Строители отдают предпочтение данному виду кровельных конструкция, так как он обладает следующими преимуществами:

1. Легкий вес. Двускатная крыша весит не очень много, поэтому для сооружения беседки не требуется заливать глубокий и основательный фундамент. В большинстве случаев достаточно залить 2-6 столбов из армированного бетона, чтобы конструкция стала устойчивой.
2. Простота в эксплуатации. Двускатная крыша, благодаря уклону скатов, не требует особого ухода, так как снежные массы и дождевая вода сходят с нее самотеком. Это качество скатных кровельных конструкций важно для регионов, где в зимнее время выпадает большое количество осадков.
3. Надежность. Крыша двухскатного типа более устойчива, чем односкатные аналоги. Она обладает меньшей парусностью, поэтому даже сильные ветра не срывают кровельный материал с поверхности.
4. Доступная цена. Двускатную крышу для беседки вполне можно соорудить своими руками, это экономит затраты на строительство. Обрешетка и стропила изготовляются из древесины, стоимость которой не изменяется годами.

Обратите внимание! Если вы собираетесь вести строительство беседки своими руками, обратите внимание на проекты с уклоном скатов 25-30 градусов. Такая геометрия двускатной кровли не собирает на себе снежную шапку, из-за которой может деформироваться кровельные материал или обрешетка. Учтите, чем более шероховатая поверхность покрытия, тем круче делают скаты.

Устройство

Беседка с двухскатной крышей – наиболее распространённая конструкция для сборки своими руками, так как для нее используются доступные по цене материалы и инструменты, имеющиеся в каждом доме. Она состоит из следующих конструктивных элементов:

• Столбчатого фундамента. Для заливки фундамента беседки буром в земле проделывают отверстия глубиной 50—60 см. Для усиления основания конструкции в отверстия вставляют прутья арматуры и заливают цементно-песчаным раствором. Столбчатый фундамент полностью застывает за 1-4 дня.
• Нижней обвязки каркаса. Она изготовляется из соснового бруса размером 100х100 мм по периметру будущей беседки. Элементы скрепляют между собой при помощи металлических уголков или гвоздей.
• Опорных столбов. Они изготовляются из прочного бруса толщиной 100х100 мм или 150х150 мм. При монтаже своими руками они устанавливаются вертикально на нижнюю обвязку. Пока столбы не зафиксируют верхней обвязкой, нужно укрепить их временными подкосами, чтобы сохранить вертикальное расположение.
• Верхней обвязки. Она связывает верхние части опорных столбов беседки вместе, образуя жесткую, устойчивую конструкцию. Крепление выполняют с помощью металлических уголков или деревянных брусков.
• Перил. Они устанавливаются на высоте 100-120 см от уровня пола беседки. Перила изготовляют из бруса 100х100 мм и закрепляют с помощью металлических уголков на опорные столбы.
• Стропильной системы. В стропильную систему двухскатной крыши беседки входят стропильные ноги, коньковый прогон и обрешетка. Если кровельное покрытие имеет значительный вес или необходимо перекрыть сооружение большой площади, каркас крыши усиливают подкосами и затяжками.

Важно! При строительстве беседки с двухскатной крышей своими руками учитывайте, что древесина имеет слабую степень устойчивости к влаге. Поэтому все деревянные элементы конструкции в несколько слоев пропитывают антисептическими составами и покрывают защитным лаком или краской.

Рекомендации мастеров

Строя беседку для дачи своими руками, умелец без опыта может допустить множество досадных оплошностей и ошибок, исправление которых потребует вложений или отнимет ценное время. Чтобы результат удовлетворил ожидания, соблюдайте следующие рекомендации, которые дают профессиональные мастера:

В качестве покрытия для беседки с двухскатной крышей используйте кровельные материалы с низкой резонирующей способностью. Профнастил или металлочерепица во время дождя создают шум, из-за чего в сооружении снижается слышимость. Ондулин, шифер и рулонные виды кровли гасят звук падения капель, сохраняя в беседке тишину.

Обратите внимание! Опытные мастера рекомендуют применять для перекрытия двухскатных кровель материалы с малым весом, чтобы снизить нагрузку, которую сооружение оказывает на фундамент. Чтобы в беседке было больше света можно использовать в качестве покрытия поликарбонат и оставить фронтоны незашитыми.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Монтаж кровли на один скат

Односкатная крыша своими руками пошагово:

1. Обвязка балками – установка мауэрлата.
2. Монтаж балок перекрытия. Крепление реек.
3. Установка стропил.
4. Создание обрешетки.
5. Монтаж гидроизоляции, утеплителя, пароизоляции.
6. Финишное покрытие.

Мауэрлат для односкатной крыши

Этот элемент устанавливают на несущую стену или же между балками перекрытия. Его крепят анкерными болтами, которые устанавливают при возведении стен.

В зависимости от того из чего возведены стены устанавливают крепежи:

• дерево – анкеры;
• пеноблоки – арматура;
• кирпич – отожженная проволока.

Перед тем как закрепить деревянные брусья нужно положить гидроизоляционный слой.

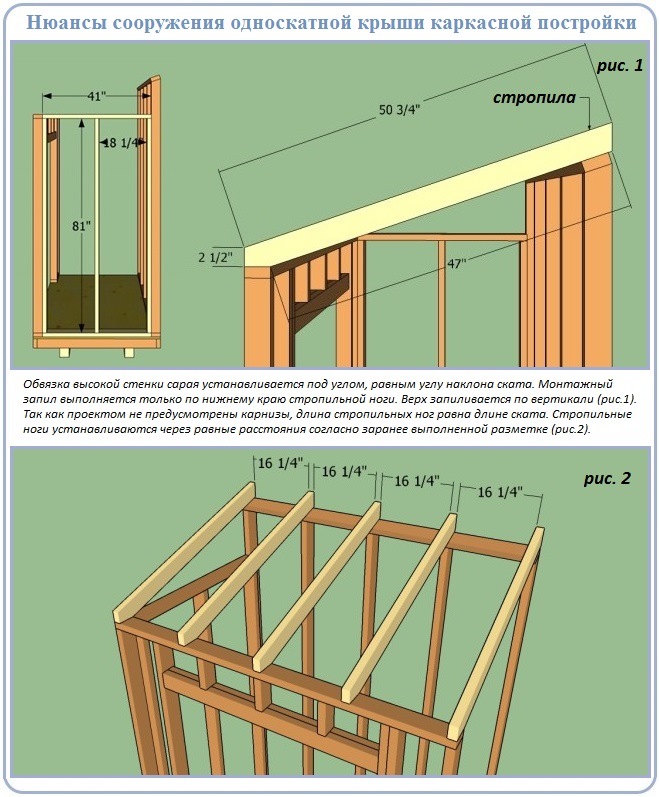

Монтаж стропильной системы

Стропильная система – основа возводимой конструкции. Монтируя её необходимо соблюдать точные расчеты и ровность. Монтаж проводят так: балки крепят к мауэрлату. Шаг определяют исходя из кровельного материала (50-80 см). фиксацию производят анкерами или шиферными гвоздями.

Для прочности конструкции необходимо соблюдать угол наклона. Для этого устанавливают первую и последнюю балки. Между ними натягивают нить.

Монтаж обрешетки

Обрешетка односкатной крыши – базовая составляющая всей конструкции, на которую монтируют слои гидроизоляции, утеплитель, пароизоляции. Здесь важным является шаг укладки. Необходим деревянный брус 50х50 мм. Его фиксируют перпендикулярно стропильной ноги. При этом стропильная доска выходит за пределы стены на 50 см.

Также шаг обрешетки зависит от вида кровли. Листовой – шаг 1.5 м, шифер – 1 м шаг для обрешетки. Если мягкая кровля, тогда делают сплошную обрешетку.

Утепление кровли, гидроизоляция, пароизоляция

Для утепления конструкции, защиты её от протечек, длительного срока необходимо правильно сделать защиту.

Последовательность фиксации слоев:

• гидроизоляционный элемент;
• укладка утеплителя;
• пароизоляционный слой.

Гидроизоляцию и пароизоляцию кладут внахлест. Стыки закрывают липкой лентой. К дереву фиксацию производят степлером.

Фиксация кровельного материала

Фиксация финишного покрытия является последним из основных шагов в возведении крыши. Кровельный слой фиксируют по инструкции применения. А также с соблюдением особенностей укладки.

После крепления финишного покрытия монтируют доборные элементы, водоотвод.

Односкатная крыша выступает в различных вариантах оформления – полукруглая, ровная, с различным углом наклона. Монтаж односкатной крыши своими руками также различен. Но, для достижения прочности, долговечности во всех этапах работы надо соблюдать ровность, расчетливость. Не нужно спешить и совершать промахи. От этого будет зависеть качество выполненной работы.

Делаем односкатную крышу на каркасном доме — видео

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Односкатная крыша для бани своими руками – как правильно укладывать

Завершающей конструкцией банной постройки является кровля, которую очень важно правильно спроектировать. Кровля бани выполняет защитную функцию при атмосферных осадках и сильном ветре.

При самостоятельном строительстве бани из большого выбора крыш односкатная конструкция является самой простой. К тому же она отлично выполняет теплоизоляционные функции.

Русская баня с односкатным типом кровли

При возведении односкатной крыши в бане своими руками очень важно не допустить ошибок и погрешностей. Мы рассмотрим все значимые моменты при выборе односкатной конструкции кровли, а также постараемся с помощью видео в этой статье максимально подробно объяснить, как правильно укладывать такую крышу.

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

• Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
• Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
• Возможность обустройства мансарды с панорамным видом.
• Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
• Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
• Допускается применение любых кровельных материалов при выборе правильных углов наклона.

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Монтаж обрешетки и контробрешетки

В случае с односкатной кровлей обрешетка бьется два раза. И в обоих случаях она несет особые функции. Для формирования полноценного кровельного пирога применяется нижняя и верхняя обрешетка.

Нижняя обрешетка монтируется на нижней части наслонных стропил или на нижнем поясе ферм. Её главная задача – удержание утеплителя.

При наслонных стропилах установку нижней обрешетки начинаю с нижней части здания. Крепление провожу анодированными саморезами. Обрешеткой закрывается вся площадь сразу. Крепление провожу всплошную или с прозорами. Можно использовать необрезную доску, бока которой полностью зачищены от обзёла.

Если кровля формируется с помощью ферм, то нижняя обрешетка устанавливается изнутри здания. В этом случае я использую обрезную доску, чтобы прилегание было максимально плотным.

Бывают случаи, когда монтаж ферм провожу на готовое перекрытие. Тогда нижняя обрешетка не устанавливается вовсе.

Контробрешетка – брусок с размером 20*40 мм (30*40 мм), который устанавливается на верхнее ребро стропил или верхний пояс ферм. Её цель – формирование вентиляционного зазора между кровельным покрытием и гидроизоляционной пленкой. Крепление бруска провожу гвоздями длиной 40 мм.

Верхняя обрешетка – основа кровельного покрытия. Её монтаж проводится снизу вверх с заданным шагом. Для металлочерепицы применяется доска шириной 100 и толщиной 30 мм. Такой размер позволяет надежно ложится волне листа на обрешетку. И если шаг будет «гулять» в пределах 15 – 20 мм, ширина доски не позволит того, чтобы крепёж прошел мимо. Для штучной черепицы использую брус 40*40 мм.

Если верхним покрытие будут рулонные битумные материалы или гибкая черепица, то поверх обрешетки из досок монтируется выравнивающий слой из ОСП-плит.
