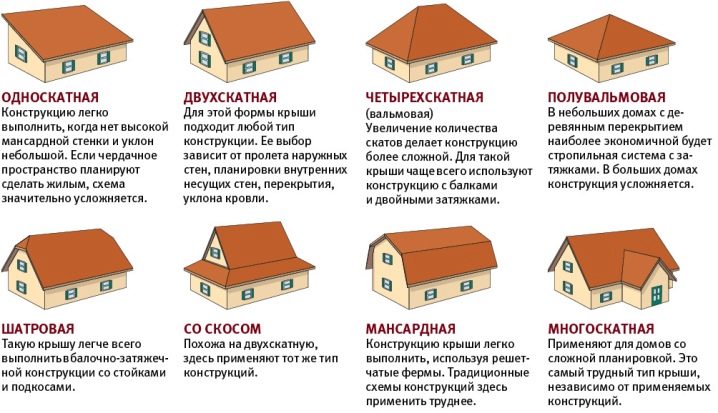

36 типов крыш для домов

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

• По типу внешнего расположения скатов:
  • симметричные, состоящие из двух одинаковых плоскостей;

    Крыши по типу внешнего расположения скатов

  • асимметричные, которые имеют плоскости разного размера или уклона;
  • ломанные крыши, плоскость ската которых состоит из двух частей и используются при строительстве двухскатной крыши с мансардой;
  • разноуровневые плоскость у которых расположены на разной высоте;
  • полувальмовые крыши, имеющие дополнительные скосы над фронтонами.
• По способности удерживать в здании тепло:
  • тёплые, конструкции которой предполагает укладку утеплителя на крышу;
  • холодные, где утепление отсутствует.

    Варианты крыши по способности удерживать в здании тепло

• По способу крепления несущих элементов к зданию:
  • висячие, которые предполагают упор на боковые стены здания;
  • наклонные, выполненные с промежуточной опорой.

    Варианты крепления несущих элементов крыши к зданию

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

История, характерные особенности мансарды и её крыши

Впервые мансарду в жилом доме предложил сделать в XVII веке французский архитектор Франсуа Мансар. От его фамилии и образовалось название этого помещения. Отличительной чертой мансарды является то, что её фасад представляет собой часть крыши. При строительстве мансарды необходимо, чтобы линия пересечения плоскости фасада и крыши проходила на уровне выше 1,5 м над полом. Подкровельному помещению можно придать любую конфигурацию в зависимости от технических условий и пожеланий заказчика. Оно может занимать всё здание или его часть.

С точки зрения конструкции, мансардная (ломаная) крыша отличается от других тем, что её верхняя часть пологая, а нижняя — крутая.

Преимущества и недостатки мансарды

По сравнению с обычным чердачным помещением устройство мансарды позволяет получить значительные преимущества:

• при оборудовании мансарды в уже существующем здании используется его инфраструктура;
• увеличивается жилая площадь;
• снижаются затраты по сравнению со строительством полноценного этажа;
• улучшается внешний вид дома;
• уменьшаются теплопотери.

  Устройство мансардной крыши значительно улучшает внешний вид здания, увеличивает его жилую площадь и делает его более тёплым

Мансарда — это, конечно, не полноценный жилой этаж, поэтому ей присущи следующие недостатки:

• скаты крыши снижают высоту стен;
• невысокие стены уменьшают используемую площадь;
• сложная система тепло-, гидро- и пароизоляции увеличивает затраты на строительство;
• мансардные окна стоят довольно дорого;
• на мансардных окнах может скапливаться снег, что уменьшает количество солнечного света, проникающего в помещение.

Видео: как обустроить помещение под крышей дома

Плюсы и минусы двухскатной кровли

Крыша каркасного дома, которая формируется при помощи двух скатов обладает рядом преимуществ, облегчающих монтаж и увеличивающих скорость работ. Такую конструкцию имеет большинство домов именно за счет своих положительных качеств.

К плюсам такой системы возведения относятся:

• простота конструкции (монтаж можно выполнить своими руками);
• удобное применение листового материала за счет отсутствия элементов подрезки (материал кратно ложится на скат);
• надежность кровли, так как на ней нет таких сложных элементов как ендовы и примыкания, а присутствует одни конек;
• простота устройства водостоков (всего две линии по двум сторонам);
• самоочищение скатов кровли от снега;
• равномерное распределение нагрузки от веса конструкции по периметру всего здания.

Отрицательных сторон такая система практически не имеет, разве что существует необходимость соблюдения оптимального уклона скатов, а это в пределах 35 – 40 градусов. Меньший угол не даст сводного схождения снега, больший — увеличит парусность конструкции.

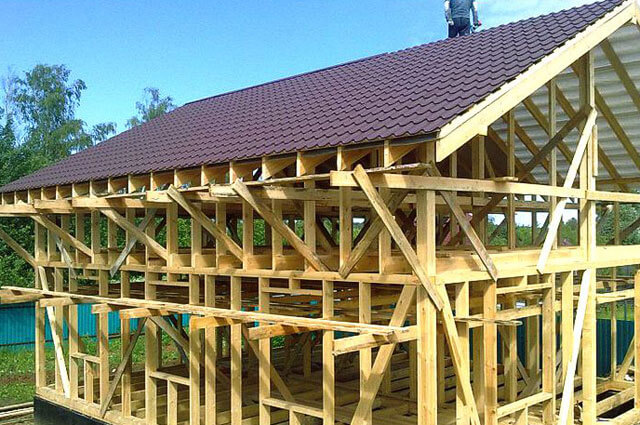

Возводим надежную конструкцию крыши для каркасного дома

Построить крышу для каркасного дома можно практически любого типа, ее высота может составлять как больше шести метров, так и меньше. Тип кровли своими руками подбирается, исходя из ширины и высоты самого дома, особенностей его конструкции.

Для сооружения крыши можно использовать стропила из дерева, конструируемая стропильная система может быть различной – все зависит от выбранного типа самой крыши.

Установка конструкции заключается в следующем: сначала монтируются стропила, которые крепят при помощи кровельных гвоздей, саморезов, металлических пластин и уголков. Шаг рассчитывается, исходя из размера стойки (обычно эта цифра составляет от сорока до 100 см). Размер пролетов зависит от сечения деревянных балок и может составлять от двух с половиной метров до пяти.

Опорой для каждого стропила является мауэрлат сечением 100*100 миллиметров, который необходимо фиксировать довольно жестко. Сам способ такого крепления может быть различным. Все стропильные ноги соединяют зубчатыми накладками. Если пролеты больше пяти метров, то необходима установка подпор под стропила.

Подбор варианта обрешетки под кровельное покрытие зависит от того, какой именно материал будет настилаться (для гибкой черепицы, например, используется сплошная обрешетка из листов ОСП). При укладке металлопрофиля применяется брус с сечением 50*50 мм, который крепится с шагом в 50 см, что также зависит от типа листа, его характеристик.

Принципы монтажа

Работа по монтажу проводится в три основных этапа. В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого — к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 —12 мм.

Типы стропильных систем

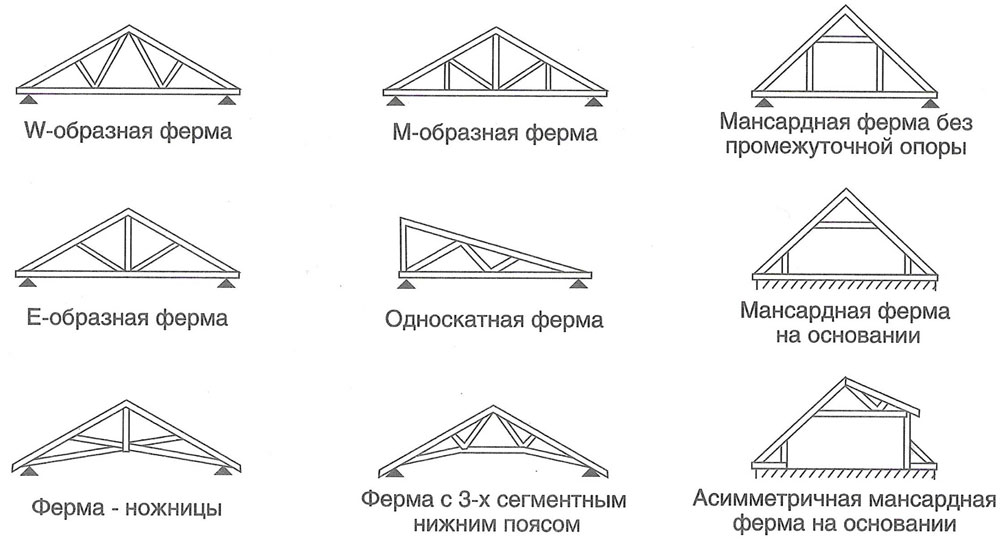

Формы скатных крыш зависят от конструкции и способа укладки стропильной системы. В основе стропильной системы находятся стропильные ноги, основным назначением которых является поддерживать обрешетку и кровельный материал. Их укладывают вдоль формируемых скатов.

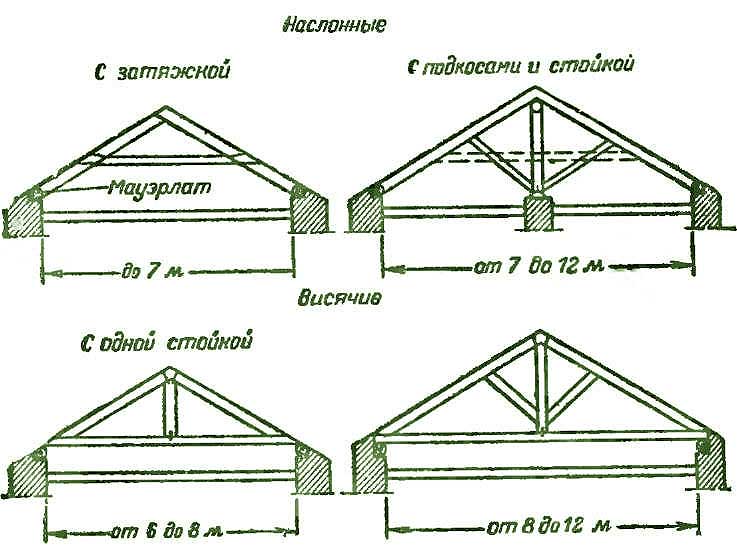

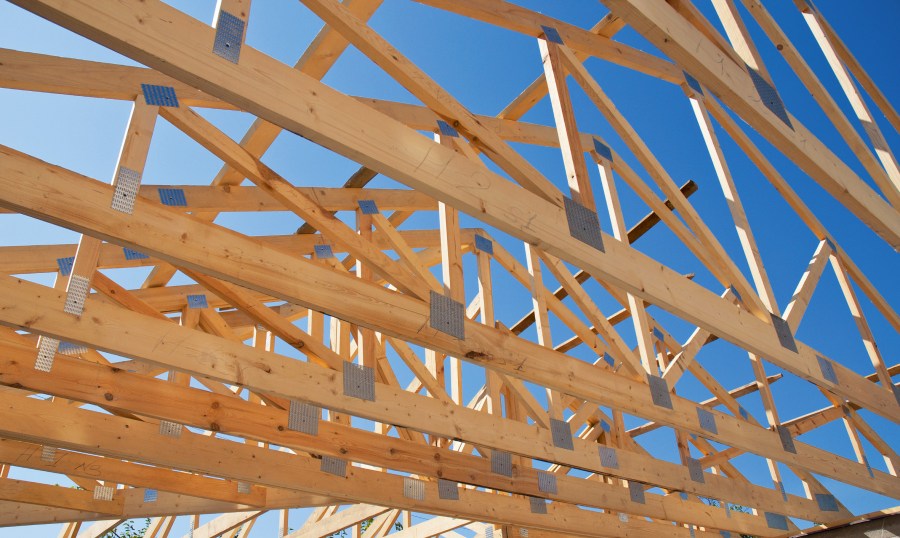

Фермовая стропильная система состоит из наслонных и висячих стропил. Наслонные одним концом крепятся к стене дома, средней частью опираются на стену, а висячие – опираются на стены только концами без использования вспомогательных опор. Висячие стропила способны изгибаться в сторону сжатия или изгиба, поэтому их применяют для создания в горизонтальном направлении распирающего усилия. При использовании затяжек на основе стали или дерева данное усилие ослабляется. Их располагают либо у самого основания стропил, либо чуть выше. Причем чем они выше, тем должны быть мощнее.

Рисунок 6. Наклонные стропила.

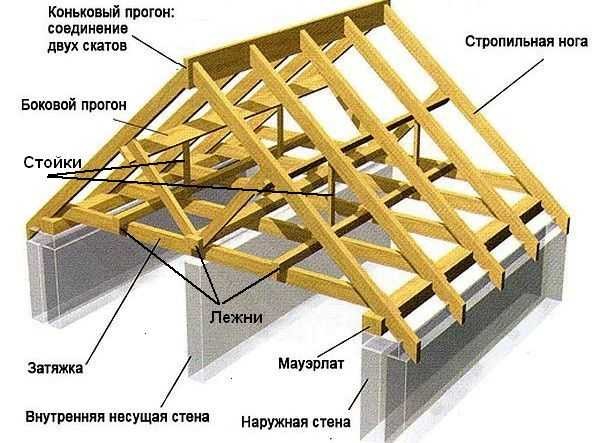

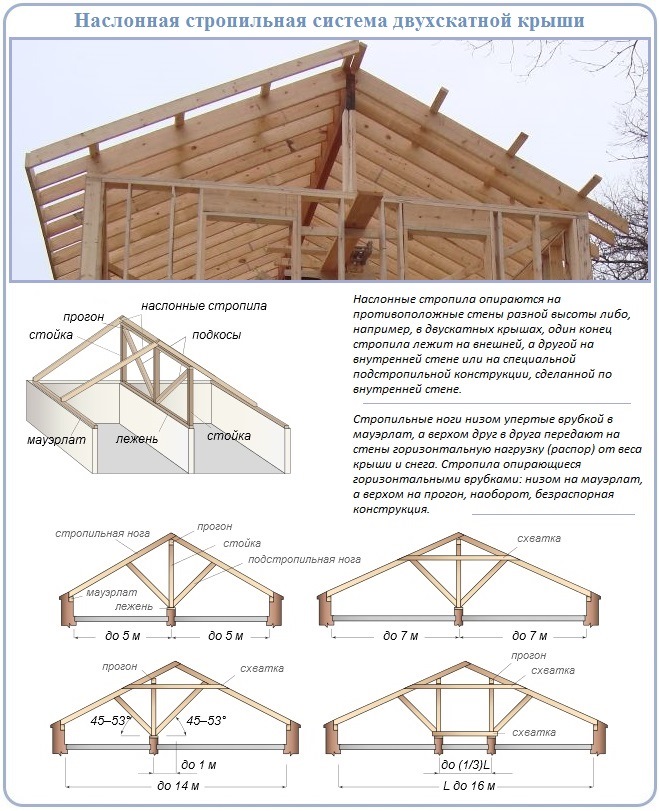

Наслонные стропила являются неотъемлемой частью зданий, которые имеют среднюю стену, способную выполнять несущие функции. Наличие одной опоры позволит увеличить ширину перекрытия до 12 м, а две – до 15 м. Опоры устанавливают либо в верхних венцах, либо в обвязке.

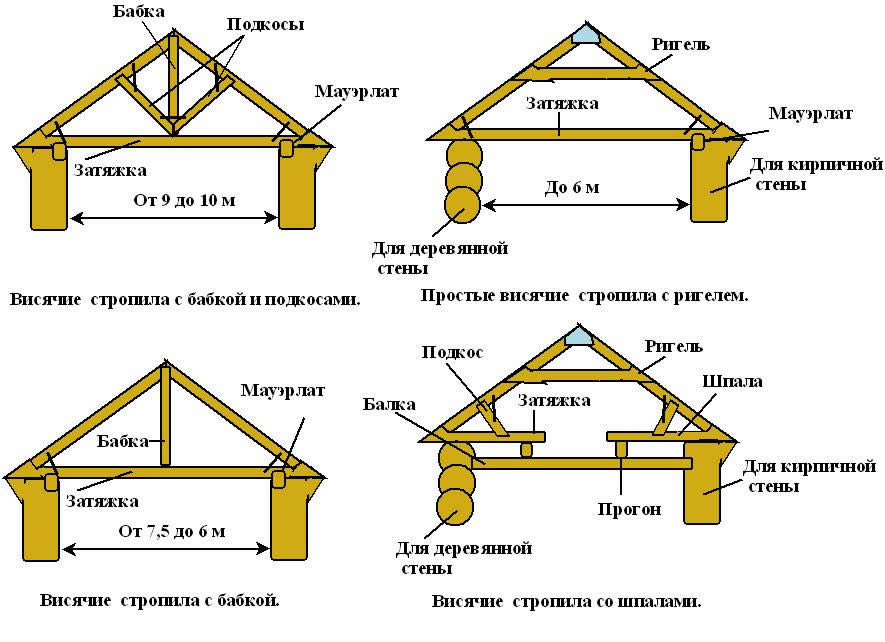

Висячие стропила крепятся к стенам только в двух точках, поэтому, чтобы они не разъезжались необходимо устанавливать специальную затяжку в верхней части. Предотвратить прогиб длинных стропил позволит ригель, который монтируется параллельно затяжке. Однако такая конструкция будет надежной только при пролетах менее 8 метров. Если расстояние больше, то используют подкосы.

Рисунок 7. Висячие стропила.

Также допускается использование смешанных конструкций с одновременным применением чередования стропил наслонного и висячего типа. Это делается для увеличения расстояния между боковыми опорами вплоть до 12 м.

Двускатная крыша

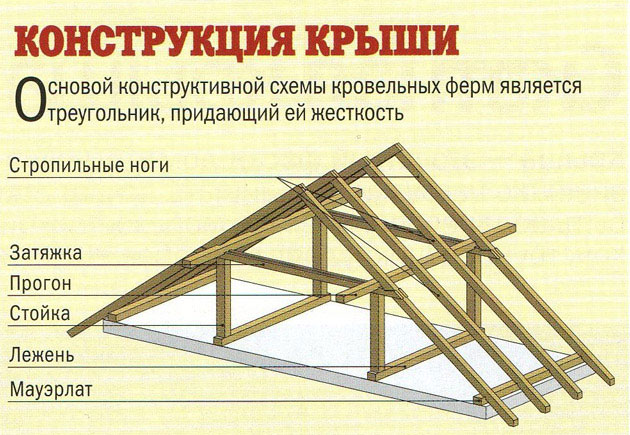

Такой тип применяется при возведении частных домов, он состоит из скатов, при этом несущие стены имеют одинаковую высоту. Нередко двускатную крышу называют щипцовой, так как она имеет треугольную форму. Подобная скатная крыша выполняется из:

• стропил;
• мауэрлата;
• обрешетки;
• несущей части;
• горизонтальных ребер;
• ендовы;
• стоек;
• свесов;
• тепло- и гидроизоляции.

Чтобы конструкция скатной кровли получилась максимально устойчивой, дополнительно применяются раскосы, подкосы, диагональные детали. С помощью них увеличивается сопротивляемость, укрепляется каркас. Экономичнее всего использовать скатную крышу с углом наклона 35-40 градусов. Такая величина позволяет оптимально распределить общую нагрузку, но чердачное помещение в данном случае невозможно использовать в качестве жилой комнаты.

Рекомендуем к прочтению:Виды ограждений для кровли и их характеристики

Важно запомнить: Угол наклона кровли влияет на ее сопротивляемость нагрузкам, чем больше будет угол, тем прочнее должен быть каркас.

Двускатный тип может быть симметричным, несимметричным и ломаным:

1. Первый вид скатной крыши достаточно простой для монтажа и дальнейшего обслуживания, он позволяет использовать чердак в качестве мансарды благодаря созданию обширного подкровельного пространства.
2. Несимметричный вариант скатной крыши, их конструкция выглядит несколько необычно из-за того, что конек располагается не по центру, а с определенным смещением, но чердачное пространство при этом значительно сокращается.
3. Ломаная разновидность позволяет увеличить площадь подкровельного пространства. В данном случае верхняя часть остается пологой, а нижняя получается с резким уклоном.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

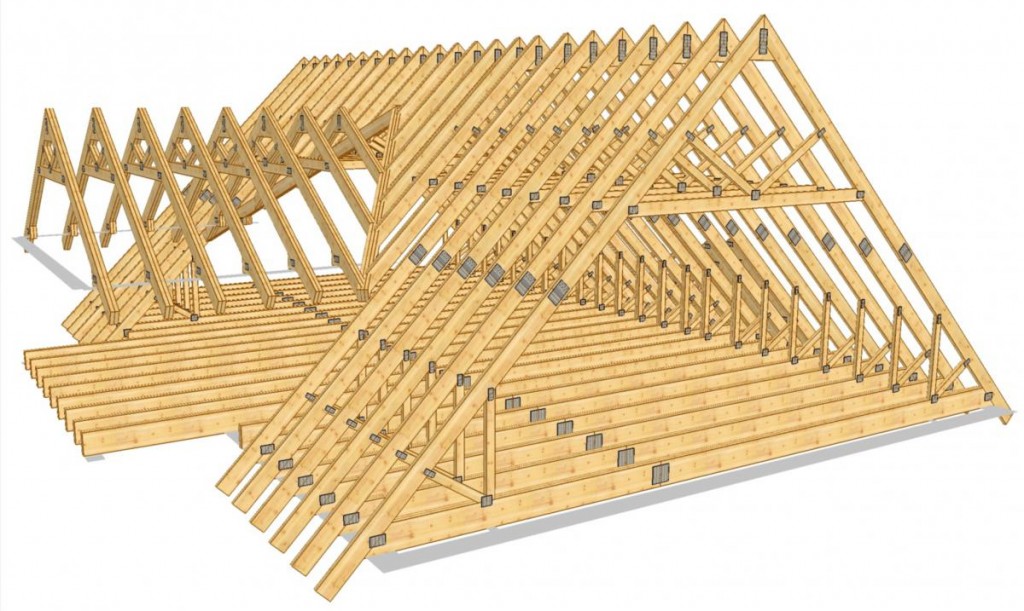

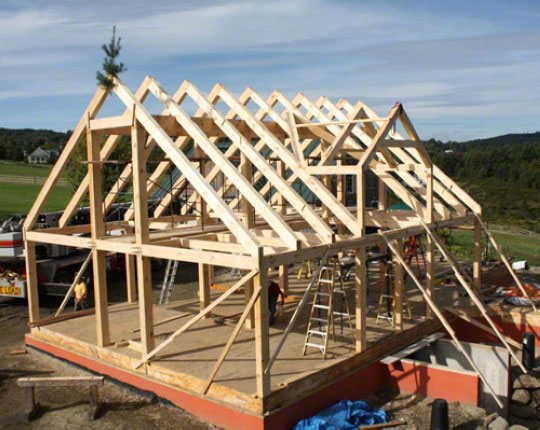

Почти готовый каркас

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Металлические стропила или деревянные – делаем выбор!

≡  28 Декабрь 2016   ·  Рубрика: Дача

Железные стропильные ноги готовы выдавить классические древесные, но имеется несколько факторов, которые этого выполнить им не дадут.

В строительных работах нечасто можно выдумать полную замену какому-то способу или материалу, чтобы она включала все хорошее от предка и дополняла его еще хорошими качествами. Посмотрим, что есть в данных 2-ух системах.

Что такое стропильные ноги, и какие свойства нам актуальны?

При строительстве личного дома или загородного дома поздно или рано приходит период, когда необходимо приступить к возведению крыши. Но, ведь известно, крыша не висит в воздухе, а стелится на несущую стропильную ферму. Эта система может быть наслонной либо висячей.

Наслонные стропильные ноги более экономны, просты и традиционны. Для их монтажа требуется наличие внутренних несущих стен или перегородок. Данная система состоит из наклонных ног, которые одним концом опираются на верх стены, а иным – на специализированный прогон, который поддерживается стойками.

Если же ширина дома очень высока, а промежуточные опоры, в качестве внутренних несущей стены, отсутствуют, или же стенки дома состоят из сырцовых материалов, то используются висячие стропильные ноги. Спецификой такой конструкции считается наличие верхнего пояса (ног), а еще нижнего пояса (затяжки), которые между собой соединяются набором из врубок, поковок и гвоздей.

На конструкторском уровне стропильных ног необходимо брать во внимание требования, изложенные в подобающих СНиПах. В соответствии с этим правилами, кровельная конструкция, не зависимо от варианта, должна держать нагрузку 200 кг на 1 м?. В данный показатель включается вес материала который применяется, ветровая и снеговая нагрузки и т.д.

Как все знают, удельный вес разных укрывающих компонентов может изменяться очень существенно, поэтому, претензии к устройству кровли тоже способны изменяться, и данные перемены затрагивают в основном параметров мощности составных деталей стропильных ног. Благодаря этому многие приватные девелоперы сейчас применяют железные стропильные ноги как альтернативу древесным «собратьям».

Древесные стропильные ноги – важные свойства

Стропильные ноги древесные остаются очень популярным типом несущей системы крыши с наклонной поверхностью. И это понятно, т.к. данный материал доказал собственную надежность в течение многих веков. Но времена пременчивы. Появляются сегодняшние технологические разработки, материалы, и дерево не все время может хорошо выдерживать конкуренцию с ними. Рассмотрим все плюсы и минусы стропил из металла и дерева.

Стропильные ноги из досок безопасны, традиционны и относительно легки. Их монтаж и использование обойдется без участия техники для строительных работ, что существенно снижает цену цена монтажных работ крыши.

Плюс к этому, данные стропильные ноги можно подгонять по размерам, отпиливая или наращивая нужную часть, и это сделать можно прямо на рабочем участке. Все детали древесной системы легко крепятся всевозможными вариантами.

Но при этом дерево для стропильных ног нуждается в старательной отделке антисептическими средствами и разными химическими составами, которые уберегут его от гниения, плесени, насекомых и т.д. Дерево считается горючим материалом и просит периодической отделки для цели понижения данного показателя. Очень тяжело найти требуемые размеры, если нужно закрывать скаты крыш от семи метров и более.

Перед монтажными работами древесной стропильной фермы на поверхности стены необходимо положить мауэрлат, собой представляет каркас из бруса или бруса, толщиной не меньше 18 см, для одинакового распределения нагрузки. Крепление этого каркаса к поверхности стены выполняется при помощи специализированных стальных скоб. Потом на его поверхности следует отметить места крепежа стропильных ног и вырубить или выпилить необходимые гнезда.

Вариант установки древесных стропильных ног висячего вида несколько специфичен. Эту стропильную ферму собирают на земля со всеми ригелями и затяжками, а наверх поднимают лишь перед непосредственной установкой. Из бревен стропильные ноги фиксируются обратными скобками, а те, что из досок, закрепляются проволочными скрутками к специализированному палке, заранее вбитому в стенку.

Железные стропильные ноги – благородная замена, но элитная

Стропильные ноги из металла дают утяжеление на поверхности стены и фундамент строения, что просит добавочного усиления, а, как правило, и лишних расходов. Более того, этот вид не представляется возможным устанавливать ручным способом, это выполняется с помощью ремонтного крана.

К зданиям, в которых предполагается использование металла в устройстве кровли, предъявляют специальные требования в плане точности строительства стен, т.к. их подгонка по размерам довольно проблемна и вероятна лишь на производстве.

Железные наслонные стропильные ноги закрепляются при помощи сварки, что в дальнейшем ведет к возникновению в подобных местах ржавчины. Эта система стропил, кроме этого, удовольствие не из дешевых для приватного девелопера. Но она при этом незаменимая при установке кровельного ската от семи метров и более.

При условиях покраски ее антикоррозийной краской она очень долговечная и прочна. При использовании специальной техники ее монтаж выполняется намного быстрее древесной. Разумеется, такие конструкции довольно тяжелы и затратны для приватного девелопера, однако они отлично себя зарекомендовали в промышленном строительстве, где требуется перекрытие строений, у которых достаточно большая площадь и высоту.

На видео — стропильные ноги из досок

Каркас плоской кровли на деревянном основании

Каркасом описываемых кровель являются деревянные балки, уложенные по типу межэтажного перекрытия. Могут использоваться полноразмерные деревянные пиломатериалы или составные из нескольких элементов (клееные). Часто балки выполняют из досок сечением 100х150 мм.

Балки укладывают с опорой на стены, аналогично межэтажным перекрытиям. Если постройка деревянная или каркасная, то балки опирают на верхний венец бревен или верхнюю обвязку. Если кирпичная или блоковая – то на предварительно закрепленный мауэрлат. В качестве мауэрлата обычно используют брус сечением 150х150 мм или 150х100 мм. Его монтируют на верхнем поясе стен с помощью анкеров или шпилек. Для защиты деревянного мауэрлата от материала стен, между ними прокладывают 1-2 слоя гидроизоляции (рубероида).

На балках делают выпилы под мауэрлат, укладывают их и закрепляют с помощью металлических уголков или гвоздей. Шаг между балок выдерживают 50-120 мм (в зависимости от рассчитанной нагрузки).

При монтаже балок важно обеспечить уклон кровли 1-6°. Несмотря на то, что кровлю называют плоской, абсолютно горизонтальной она не является

Небольшой уклон необходим, чтобы обеспечить перемещение воды к водостоку и таким образом предотвратить ее застаивание.

Создать требуемый уклон можно следующими способами:

1. Сразу уложить балки с нужным уклоном. Тогда, если под крышей в помещении предполагается устройство горизонтального потолка, его делают подвесным или нашивают на горизонтальную обрешетку.
2. Балки уложить горизонтально, а для выдержки требуемого угла прибить к ним разновысотные деревянные накладки.
3. Балки уложить горизонтально, а угол сформировать за счет разной толщины теплоизоляции, уложенной поверх каркаса.
4. Использовать балки с неравным припуском по высоте.

Чаще всего используют первый вариант, то есть сразу укладывают балки с уклоном. Самый простой способ сделать это – закрепить вдоль верха несущей стены прочный прогон из бруса или доски, который приподнимет каркас (балки) с одной стороны. Вместо поперечного прогона можно также установить короткие радиальные балки, идущие от центральной сдвоенной диагональной балки.

Современный каркасный дом с плоской крышей: особенности

Современный каркасный дом – это не только квадратные метры жилой площади, но и комфорт, удобство и функциональность. И что ещё немаловажно, ваш дом должен радовать глаз своей архитектурой и дизайном, не напоминая при этом о космических суммах, потраченных на его строительство. Устройство плоской кровли – один из вариантов каркасного строительства, который, естественно, имеет свои плюсы и минусы, но при этом позволяет удовлетворить более широкий спектр запросов будущих владельцев дома.

Каркасные дома с плоской крышей – преимущества и недостатки

Как и всё в этом мире, плоские крыши имеют свои преимущества перед скатными крышами, а также уступают им по другим параметрам. Рассмотрим сначала плюсы.

• Меньшая площадь поверхности по сравнению со скатной, укрывающей равное по площади строение. А из этого следует меньший расход материала на устройство крыши и, соответственно, стоимость.
• Минимальная парусность, которая также позволяет существенно сэкономить на материалах и работе по устройству стропильной системы.
• Зимой толстый слой снега, скопившийся на плоской крыше, выполняет функцию теплоизолятора, что снижает затраты на обогрев дома.
• Плоская кровля может быть спроектирована и изготовлена как эксплуатируемая, что значительно расширяет возможности и создаёт дополнительные удобства жильцам дома.

Если сравнить различные типы скатных крыш с плоскими, то устройство последней окажется на 20-40% дешевле, в зависимости от вида и количества атмосферных осадков.

К недостаткам плоских крыш можно отнести следующие моменты.

1. Зимой снег самостоятельно не соскальзывает с кровли, а летом, при сильных ливнях, вода стекает постепенно. Всё это увеличивает вертикальную нагрузку на крышу, что влечёт за собой необходимость усиления несущих конструкций. Причём не только самой крыши, но и всего каркасного дома, так как нагрузка передаётся от крыши к стенам, а потом на фундамент.
2. Плоская крыша не может нормально функционировать без весьма сложной системы водоотвода. А это – дополнительные расходы.
3. Необходимо регулярно следить за целостностью кровли и состоянием каркаса, а также чистить ливнёвые отверстия от ила и опавшей листвы.

 Разновидности плоских крыш

По виду использования кровли разделяют на эксплуатируемые и неэксплуатируемые. Такое деление влияет как на саму конструкцию крыши, так и на выбор строительных материалов и технологию кровельных работ. Если кровля неэксплуатируемая, а площадь крыши невелика, то вполне можно обойтись облегчённой конструкцией. Если же вы собираетесь ходить по крыше или размещать на ней какие-либо тяжёлые предметы, необходимо устройство более прочной и надёжной конструкции.

Кроме указанного, критерием выделения различных типов плоских крыш являются особенности их конструкции. Так, различают крыши с мягкой кровлей, инверсионные, с вентилируемой кровлей и ряд других. Рассмотрим основные разновидности плоских крыш более подробно.

Шатровые крыши

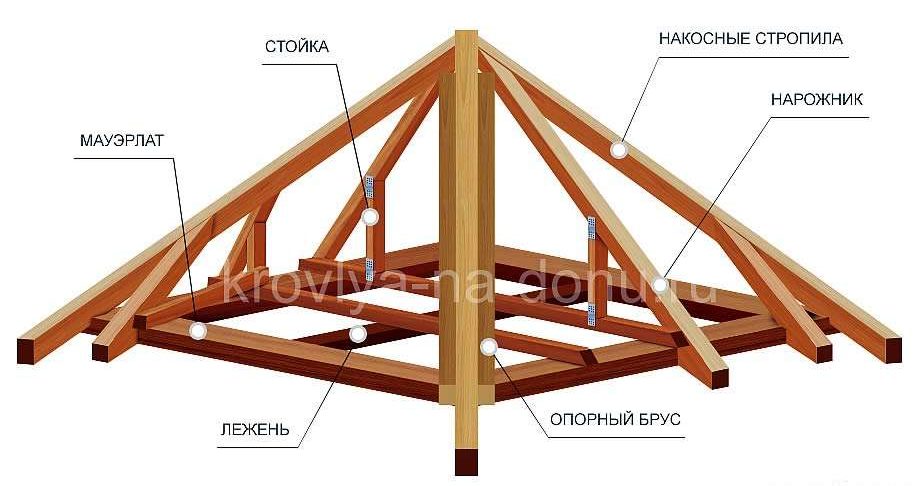

Крыша в форме шатра является одной из разновидностей скатовых типов крыш. Состоит из четырех равных скатов треугольной формы.

Такой вариант кровли выигрывает перед двускатной крышей, благодаря более высокому уровню функциональности и декоративной привлекательности. Масса шатровой кровли меньше, чем у щипцовой или мансардной, поэтому нагрузка на здания становится меньше. Структура шатровой крыши прочная, благодаря ребрам, которые обеспечивают поддержку. К минусам такого вида кровли можно отнести сложность и дороговизну монтажа.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Источники:

• -doma/chetyrehskatnaya-krysha-svoimi-rukami/
• -doma/krysha/
• -sdelat-chetyrehskatnuyu-valmovuyu-kryshu/
• -sistema-chetyrekhskatnoj-kryshi
• -dlya-kryshi-i-krovli/ustroystvo-kryshi/

Монтаж кровли из арочных стропил

Выполнив расчет, приступают к сборке первого арочного стропила. Для его изготовления нарезают заготовки из бруса 140х40 мм, например, длиной 130 см. Далее на ровной поверхности выкладывают из заготовок дугу – профиль будущего стропила. После этого изготавливают такое же количество заготовок, которые располагают поверх первого «слоя» брусков и отмечают точки крепления между ними. В большинстве случаев торцы брусков в 1 и 2 «слоях» торцуются под определенным углом. На следующем этапе оба «слоя» брусков сшиваются между собой шпильками.

Шпилька – металлический круглый стержень диаметром 8-12 мм с нарезанной на его обоих концах резьбой под гайку соответствующего диаметра. Для улучшения крепления используют контргайки или под обычной гайкой размещают зажимную прокладку. В зависимости от общего пролета и длины стропилы, её собирают из двух или трёх вышеописанных слоев брусков.

Монтаж арочных стропил

Подготовив первую стропилу, используя ее как шаблон, изготавливают весь остальной комплект балок, с учетом, что между стропилами в кровельной системе должен быть шаг 90-120 см. Когда весь комплект арочных балок будет подготовлен, их поднимают наверх и приступают к сборке кровли. Нижние концы арочных стропил крепят к мауэрлату – массивному брусу, закрепленному вдоль двух несущих стен к перекрытию, с помощью выпущенных из него шпилек.

Соединение верхних концов арочных стропил производится, либо на коньке – продольном, установленном на стойках массивном брусе, либо без конька – то есть, каждая пара стропил сшивается между собой в самой верхней точке кровли. Если выбран второй вариант, то тогда всю протяженность арки кровли делят на равные 3 части и, в полученных двух точках монтируют протяженные вдоль всей кровли опорные балки, которые устанавливаются аналогично коньку, на стойках.

Монтаж кровли

После установки всего комплекта арочных балок поперечно им набивается обрешетка из обрезной доски. Шаг между обрешеткой подбирается в зависимости от кровельного материала. То есть, габаритов черепицы. Если же планируется обшивать кровлю битумной (гибкой) черепицей, то тогда вместо обрешетки вся стропильная система обшивается листами ОСП или влагостойкой фанерой. При такой конструкции расстояние между стропилами в системе не должно превышать 100 см. В противном случае, набивается обрешетка, поверх нее монтируется ОСП, а сверху уже битумная черепица.

Ремонт деревянной кровли

Проблемы с деревянным покрытием обычно возникают в тех местах, где был застой воды или элементы неплотно прилегают друг к другу. Не рекомендуется делать врезки или заплаты, лучше всего полностью менять вышедшие из строя деревянные элементы, укладывая на их место новые. При повреждении гнилью подстропильного бруса готовят такой же, с соответствующими размерами и врезками, после чего устанавливают его на место повреждений детали.

Если были повреждены стропила, то вся крыша может провиснуть. В этом случае надо подпереть её стойками и удерживать домкратами, после чего установить под стропила подкосы и закрепить их скобами. Если стропильная нога только начала подгнивать, её можно усилить за счёт установки накладок, которые фиксируются с обеих сторон стропила при помощи болтов. Накладка должна минимум в два раза превышать длину подгнившего места.

Усилить стропила можно за счёт установки накладок, которые фиксируются с обеих сторон при помощи болтов

Чтобы избежать необходимости проведения ремонта, надо периодически осматривать как кровельный материал, так и стропильную систему. Если во время простукивания балок слышен глухой звук, это свидетельствует о внутреннем повреждении, такой элемент лучше сразу заменить.

Мансардная в виде пирамиды

Мансардная крыша оснащена крутыми сторонами, которые создают эффект кепки. Исторически это французская крыша, и дизайн имеет функциональное назначение, заключающееся в создании более полезного пространства на верхних этажах. Мансардные крыши могут включать в себя окна, так как пространство пригодно для использования и, следовательно, такие «кукушки» обеспечивают естественный свет.

Пирамидальная версия мансардной крыши включает в себя дизайн пирамиды вместо плоской вершины.
