Как выполнить расчет металлочерепицы на кровлю самостоятельно?

Помощь производителей и продавцов

Всевозможные дилеры и официальные производители размещают на своих сайтах специально разработанные таблицы, которые всего-навсего приравниваются к типовым размерностям металлочерепицы, изготавливаемой самостоятельно. Поэтому не стоит принимать это во внимание при изучении таблицы, особенно если вы приобрели совсем не тот материал, который указан в приведенном примере.

Но если вы приобрели целенаправленно материал, который приведен в примере, то расчет металлочерепицы на крышу можно осуществить за считанные минуты. И помните на будущее, что размеры материалов у каждого производителя отличаются, поэтому угадать результат невозможно, причем из-за этого можно допустить грубейшие ошибки при расчете. А это уже негативно скажется на последующем перекрытии кровли. Если вы не знаете, как рассчитать количество металлочерепицы на крышу, то можно воспользоваться специальными программами.

Рассчитываем количество черепицы, начиная с основ

Чтобы выявить численность рядов по вертикали, необходимо самую большую ширину ската разделить на рабочую ширину единицы кровли. Если цифра не ровная – округлите. Таким образом, вы учтете монтаж листов с нахлестом.

Далее определите длину вертикальных рядов и численность единиц материала. Для этого нужно сложить:

• длину ската;
• свес с карниза;
• перехлест.

Размер свеса обычно варьируется между 40 и 60 мм. Точные размеры берутся с расчетом толщины металла кровли и уровня жесткости профиля. Благодаря свесам влага не попадает внутрь пирога и места примыкания.

Вертикальный перехлест – 150-250 мм. Он выбирается исходя из типа материала и угла наклона. Небольшой наклон нуждается в лучшей гидроизоляции, потому нахлест максимален. Чем больше наклон, тем меньше нахлест, но не менее 120 мм.

Пример расчёта количества материала

Особенность расчёта металлочерепицы основана на её асимметричности, что вызывает некоторые ограничения использования металлочерепичных листов в условиях сложных и ломаных крыш, обладающих большим количеством ендов внутреннего и внешнего типов.

Односкатная крыша

Размеры свесов влияют на выбор длины кровельных листов: 0,5, 1,2, 2,25 или 3,65 метра. Нахлест длины составляет от 10 до 20 сантиметров. Нахлест ширины обусловлен полезной шириной листа и чаще всего составляет 1,1.

Пример расчёта металлочерепицы для односкатной крыши с шириной 8 метров и длиной 10 метров:

• 8 метров × 10 метров = 80 м² общая площадь крыши;
• 8 метров : 1,1 = 7 рядов в ширину;
• 10 метров + пара нахлестов по 0,15 + стропильный вылет в 0,1 = 10,4 м. длины ската;
• 10,4 : 3,5 = 3 кровльных листа в длину;
• 3 × 7 = 21 лист односкатную крышу.

Двухскатная и ломаная мансардная крыша

Двускатные кровли наиболее часто встречаются в условиях загородного домостроительства. Это явление объясняется лёгкостью выполнения такого типа кровли, а также возможностью разместить под крышей жилую мансарду и чердачное помещение. Простота обустройства таких крыш позволяет самостоятельно выполнить несложные расчёты по количеству металлочерепицы.

Пример расчёта металлочерепицы для двухскатной или мансардной крыши с шириной 8 метров и длиной 10 метров:

• 8 метров × 10 метров = 80 м² × 2 = 160 м² общая площадь крыши;
• 8 метров : 1,1 = 7 рядов в ширину;
• 10 метров + пара нахлестов по 0,15 + стропильный вылет в 0,1 = 10,4 м. длины ската;
• 10,4 : 3,5 = 3 кровельных листа в длину;
• 3 × 7 = 21 лист на скат × два ската = 42 листа металлочерепицы на всю крышу.

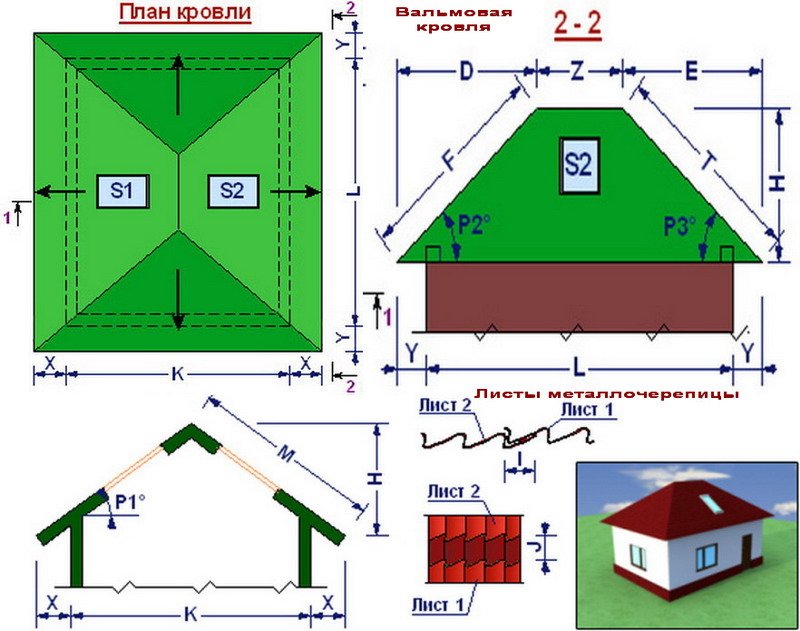

Вальмовая или гибридная крыша

Чтобы рассчитать количество необходимого кровельного материала для обустройства крыши с несколькими скатами или частями, поверхность кровли следует зрительно разделить на несколько сегментов. Такое же правило для подсчёта распространяется на крыши с наличием эркеров и выступов. Расчёты, произведённые для каждого сегмента, суммируются.

При определении общего количества кровельных листов не следует минусовать площадь, занятую мансардными окнами, дымоходными отверстиями и вентиляционными шахтами. Такой запас «дополнительной» площади позволит застраховаться от непредвиденных расходов.

Подводим итоги

• Ощутимым преимуществом использования при расчётах онлайн-калькулятора является возможность «умной» программы самостоятельно рассчитать недостающие параметры кровли.

• Следует учитывать, что наличие внешних ендов, скаты которых образуют гребень, а также внутренних ендов, образующих ложбины и впадины, способствует созданию большого количества отходов.

• После раскроя металлочерепичных листов использовать в работе полученные обрезки нецелесообразно ввиду их низкого качества и возможности образования в местах среза коррозийных изменений. Все места отрезов в обязательном порядке должны быть обработаны с использованием фасадной краски или битумной мастики.

• При расчёте общего погонажа всех планок или коньковых элементов следует учитывать не только сумму всех длин, но и нахлесты.

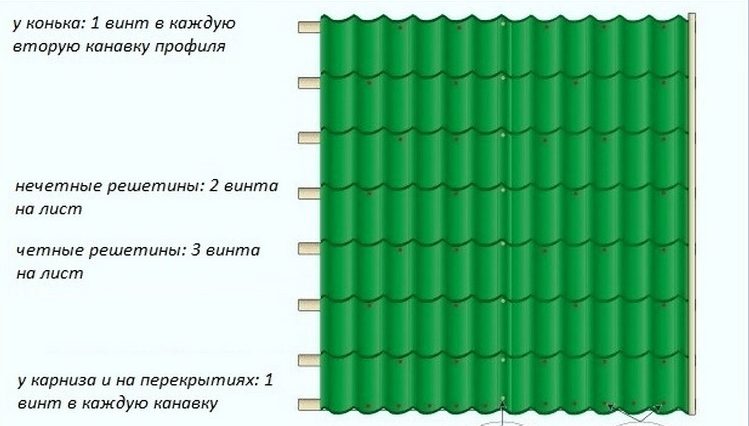

• Количество саморезов, необходимых для крепления кровельных листов, рассчитывается исходя из схемы крепления и составляет порядка восьми штук на метр квадратный. Для крепления доборных элементов используется шаг саморезов не более 12-ти сантиметров.

• Самым важным правилом всех расчётных операций является округление полученных результатов в большую сторону.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.

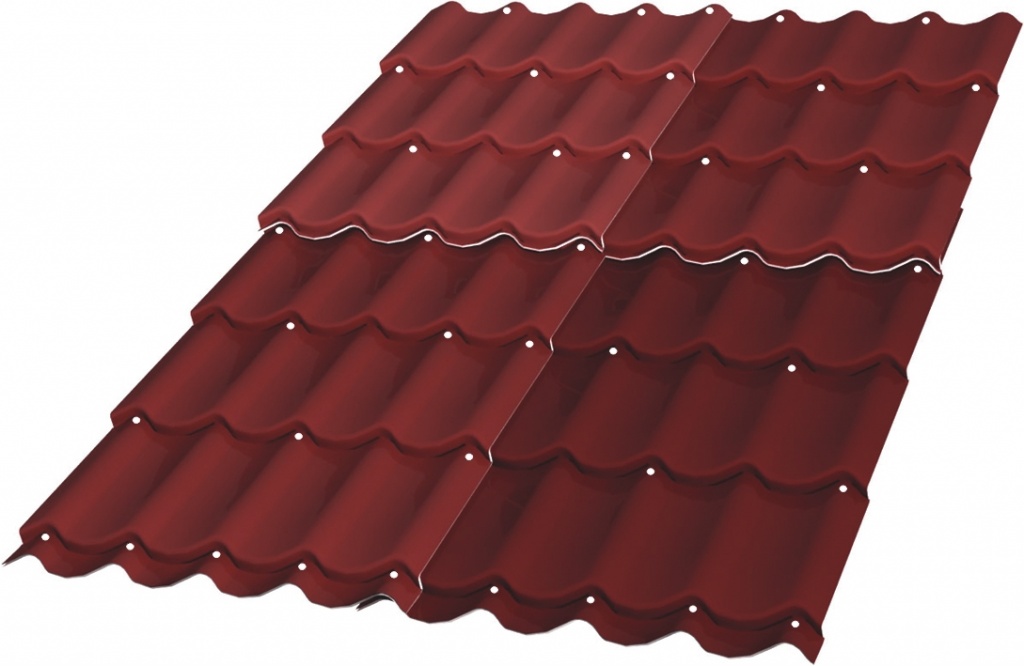

3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

Для двускатной крыши

Главной ошибкой расчета кровли является тот факт, что количество материала равно ее размерам ее площади. Отнюдь. Рассмотрим пример крыши, у которой два ската. Такая крыша и ее стропильная система достаточно проста. Таким образом, начальные параметры:

Длина скатов – 5 м (погонных);

Длина конька – 8,5 м (погонных);

Значит, площадь будет равна 5*8,5*2 = 85 кв.м. Дальше в расчет будет браться длина и ширина металлопроката.

Эти данные находятся в зависимости от типа профиля.

Профиль с одной волной имеет размеры: длина – 0,35 м, ширина – 1,1 м.

С тремя волнами – 1,05 и 1,1 м, с шестью волнами – 2,1 и 1,1 м, с десятью – 3,5 и 1,1 м.

Расчет числа листов, необходимых для ширины скатов, будет таков: 8,5 м /1,1 м и 8,5 м – длина конька, а 1,1 м – ширина профиля с одной волной.

Получается 7,73 листа. Затем необходимо рассчитать нужное число листов для длины скатов. Для этого делим 5 м на 0,35 м. В итоге получаем 14,29 листов. Значение следует округлить до наименьшего числа, значит, 14 листов. Остаток покроется крайним нахлестом. Итоговая длина листа составит:

0,35*14,29=1,42. Полученную цифру умножают на два, потому что у крыши два ската.

Как рассчитать крышу из металлочерепицы: советы по самостоятельному выполнению работ

Металлочерепица – это материал практически универсальный, который может быть использован для покрытия новых строений или для выполнения ремонта старых крыш.

Достаточно простая технология монтажа позволяет производить кровельные работы самостоятельно. Но перед тем как браться за выполнение работ, необходимо рассчитать металлочерепицу на крышу.

Ведь для выполнения монтажа необходимо заранее приобрести материал в нужном количестве.

Решить вопрос, как рассчитать сколько нужно металлочерепицы на крышу, можно по-разному. Можно, например, обратиться в офис компании, которая занимается продажей металлочерепицы. Практически все серьезнее торговые организации предоставляют своим покупателям бесплатную услугу по выполнению расчетов.

Вторым вариантом решения проблемы является использование онлайн сервисов по расчету количества металлочерепицы. Такие специальные калькуляторы для расчета количества материала можно найти на сайтах торговых и строительных компаний. Если же ни один из названных вариантов не подходит, то произвести расчеты можно и самостоятельно.

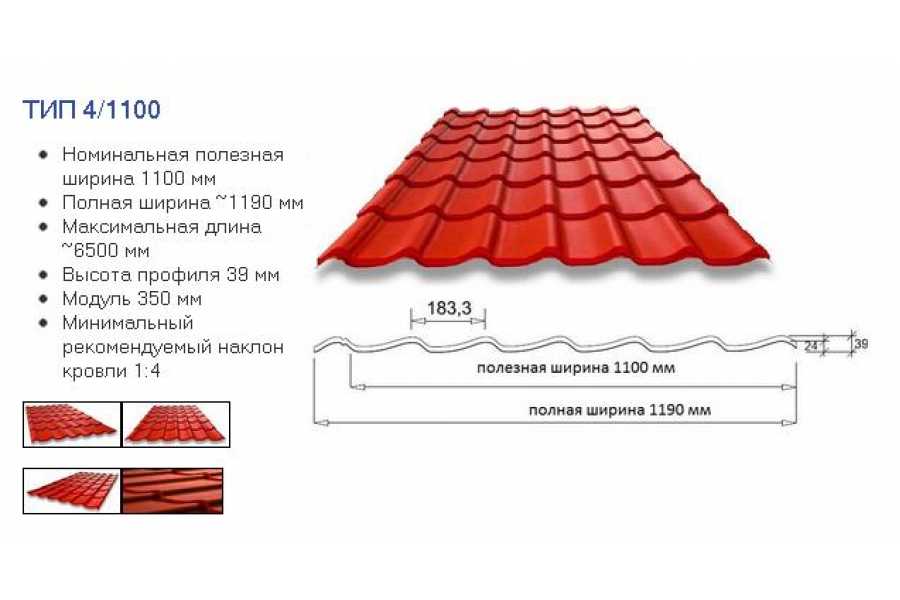

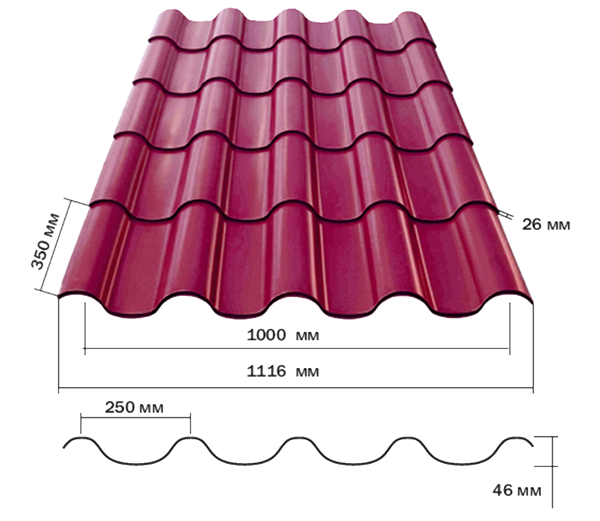

Размеры металлочерепицы

Перед тем, как посчитать металлочерепицу на крышу, следует определиться с выбором материала. Дело в том, что продукция разных производителей могут иметь разные геометрические размеры.

Два вида ширины металлочерепицы

Производитель металлочерепицы, как правило, указывают два значения ширины материала – реальную и полезную. В чем же отличия этих замеров? С реальной шириной все просто, этот замер выполняется от кромки для кромки материала. Полезная ширина материала всегда меньше реальной на ширину нахлеста.

Совет! Как правило, ширина нахлеста листов металлочерепицы по длине составляет «одну волну», то есть 6-10 см в зависимости от вида профиля материала.

Длина листов

Длина листа может быть фиксированной или нет. Так, например, финская металлочерепица «Такотта» (Takotta) изготавливается листами фиксированной длины. А вот черепицу других марок можно заказывать по индивидуальным размерам. Большинство производителей предлагает потребителям возможность заказать металлочерепицу листами, заданной длины.

Индивидуальный заказ длины материала имеет свои преимущества, так как в этом случае, появляется возможность формировать покрытие без нахлестов по горизонтали. Для заказа листов металлочерепицы по индивидуальным размерам, необходимо будет замерить длину ската, то есть, расстояние, разделяющее карниз и конек крыши. Кроме того, необходимо будет добавить ширину карнизного свеса

Совет! Для того чтобы воспользоваться услугой по заказу металлочерепицы по индивидуальным размерам, необходимо воспользоваться услугами профессионального замерщика.

Плюсы заказа металлочерепицы по индивидуальным размерам:

• Сокращение количества отходов материала;
• Повышение надежности покрытия, так как на нем сокращается количество нахлестов.

К минусам такого решения стоит причислить:

• Доставлять, переносить и хранить листы металлочерепицы длиной более 4-4,5 метров достаточно сложно.
• Листы значительной длины сложно поднимать на крышу и выравнивать перед закреплением на основании.

Совет! Если длина скатов кровли более 4,5 метров, стоит отказаться от идеи однорядной укладки, особенно, если планируется выполнить кровельные работы самостоятельно.

Выполнение расчетов

Рассмотрим, как рассчитать количество металлочерепицы на крышу с прямоугольными свесами. Этапы работы:

• Производится замер ширины ската вдоль карниза;
• Производится замер длины ската, к полученной цифре прибавляется ширина карнизного свеса.
• Производится замер длины конька кровли.
• Производится расчет количества вертикальных рядов.
• Производится выбор схемы укладки (одно- или многорядная) и выбор длин листов в рядах.

В том случае, если скаты кровли несимметричны, необходимо производить расчет отдельно для каждого из них. Для выполнения расчетов для крыши сложной формы нужно выполнять расчеты для каждой плоскости отдельно.

Совет! Для выполнения расчетов для сложной кровли, нужно будет сделать чертеж в масштабе на миллиметровой бумаге. После завершения расчетов, необходимо увеличить полученное значение на 20%, так как при укладке материала на такие кровли образуется большое количество отходов.

Как рассчитать количество рядов по вертикали?

Эта часть работы самая простая. Нужно просто разделить ширину ската на показатель полезной ширины листа материала. Полученное значение нужно округлить в большую сторону.

Как рассчитать длину листов?

Прежде всего, следует определиться с числом горизонтальных рядов. В большинстве случаев, выбирается двухрядная укладка материала. Чтобы определить длину листов, необходимо:

• Сложить длину ската, ширину карнизного свеса и ширину нахлеста в горизонтальном ряду. Ширина нахлеста, как правило, составляет 15 см. Количество нахлестов определяется числом горизонтальных рядов.
• Полученную общую длину следует разделить на число рядов, если планируется двухрядная укладка, то общая длина делится пополам.
• Далее, сверяясь с таблицей «запрещенных длин», следует подобрать длину листов верхнего и нижнего ряда так, чтобы выбранные значения в сумме давали общую длину покрытия.

Как определить количество доборных элементов?

Для монтажа кровли необходимы специальные доборные элементы – коньковые, ендовные, карнизные, ветровые планки и пр. Стандартные доборы имеют длину 2 метра, поэтому для расчета их количества измеряется длина мест их установки. При выполнении расчетов следует учитывать то, что доборы устанавливают с нахлестом шириной 10 см.

Если кровля имеет прямоугольные скаты и простую форму, то выполнить расчеты количества материалов (металлочерепицы и доборных элементов) можно самостоятельно. Для крыш сложной формы лучше заказать выполнение расчетов профессионалам, либо воспользоваться специальными программами.

Как посчитать материал для крыши правильно

Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:

1. Промеряется длина каждого ската.
2. Полученный результат суммируется с размером свеса.
3. Промеряют конек.
4. Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
5. При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.

Что касается ломаной кровли, то каждую ее плоскость придется рассчитывать отдельно. Необходимо понимать, как рассчитать материал на крышу правильно. Вообще, при наличии сложных форм, рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном расчете рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.

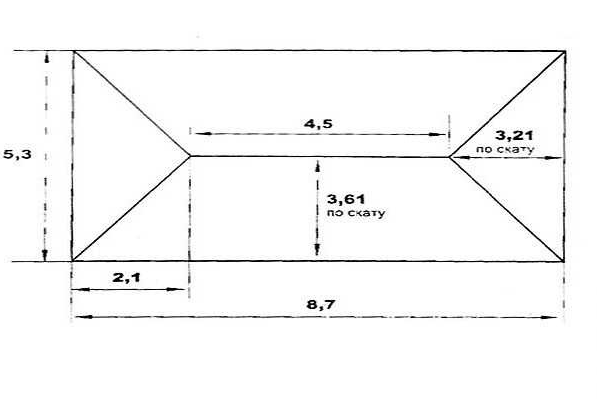

Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен. Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%.

Типичные ошибки крепление металлочерепицы

1. Саморез вкручен очень близко к краю доски обрешетки, она может расколоться, фиксация ненадежная. Возможен подрыв листов ветром.

   Саморезы нельзя прикручивать слишком близко к краю доски обрешетки

2. Саморез вкручен далеко от ступеньки волны. В этом месте большое расстояние между листом и обрешеткой, металлочерепица деформируется головкой метиза.

   Еще одна ошибка. Саморезы располагаются в середине волны по длине или снизу в нижней части ступеньки

3. Саморез не под прямым углом. Резиновый уплотнитель не обеспечивает надежную герметизацию.

   Ошибка. Резиновая прокладка неплотно примыкает к металлочерепице, саморез вкручен криво

4. Метизы очень сильно вкручены или не докручены. В первом случае деформируется и трескается резина, во втором отверстие пропускает воду.

   Ошибка. Саморез слишком вкручен, резиновая прокладка деформирована

   Ошибка. Саморез недокручен, есть зазор между резиновой прокладкой и металлочерепицей

   Ошибка. Саморез перекручен

   При неравномерном расположении обрешетки или использовании досок разной толщины вероятность некачественного монтажа возрастает в разы

В основном эти ошибки возникают из-за неправильного или неравномерного шага обрешетки или использования досок неодинаковой толщины.

Если есть необходимость монтировать снегозадержатели, то рекомендуется выбрать трубчатые модели. Их кронштейны фиксируются к доскам обрешетки, а не к листам металла, что гарантирует высокую устойчивость и надежность.

Видео – Как класть металлочерепицу на крышу

Как рассчитать металлочерепицу на крышу

Металлочерепица стала настолько популярным кровельным материалом, что купить ее можно практически в любом строительном магазине.

Действительно, повышенный спрос можно считать вполне оправданным, ведь она оптимально сочетает в себе приемлемую цену и отличные технические характеристики, такие, как долговечность, надежность, привлекательный внешний вид, прочность, устойчивость к механическим повреждениям и различным атмосферным явлениям. Учитывая тот факт, что металлочерепицу можно использовать для крыш любой сложности, она является идеальным вариантом на все случаи жизни.

Прежде, чем приступать непосредственно к монтажу, необходимо осуществить точный расчет металлочерепицы на крышу.

Произвести расчеты не так уж и сложно, если запастись следующими инструментами:

• специальная рулетка для замеров;
• калькулятор или программа онлайн расчета, позволяющая сделать расчет металлочерепицы, исходя из полученных данных.

Подбирая материал для кровли необходимо учитывать:

• площадь крыши;
• площадь перехлестов листов;
• форму черепицы.

Если вы не желаете терять время на сложные расчеты и готовы потратить немного больше денег, можно получить площадь крыши, прибавив к ней, как минимум, еще 10%.

Стоит заметить, что данный подход целесообразно использовать лишь в том случае, если планируется монтаж кровли небольшого дома.

Если же площадь крыши довольно внушительная, лучше потратить несколько часов на осуществление точных расчетов вместо того, чтобы нести неоправданно крупные затраты.

Как рассчитать количество металлочерепицы?

Правильный монтаж и аккуратная резка помогут обеспечить соответствие площади крыши количеству приобретенного материала. Важно запомнить, что при резке металлочерепицы в любом случае будут оставаться отходы. Укладывая листы, необходимо следить за их ориентацией, то есть переворачивать одной стороной и в одном направлении.

Делая монтаж черепицы на крыше, обязательно обеспечивать нахлест одного листа на другой. Нахлест может быть уже предусмотрен самой формой листа, поэтому изначально желательно осведомиться о геометрических параметрах профиля кровельного материала, которые заложены в артикуле или в заводском номере.

Также параметры профиля обычно указываются на сайте заводов, производящих металлочерепицу. Всю необходимую информацию может подсказать продавец.

Правила и последовательность осуществления расчетов

Для того, чтобы осуществить точный расчет металлочерепицы необходимо определить следующие параметры:

• площадь каждого ската крыши;
• площадь крыши в общем;
• длина и ширина профиля металлочерепицы;
• количество рядов на скатах крыши;
• число листов в ряде.

Выполняя расчеты, не стоит забывать, что такой важный параметр, как ширина, у разных производителей может отличаться. Длина листов бывает нестандартной, достигая 8 метров. Оптимальной длиной листа можно считать 4-5 метров. Длинные листы дают меньше отходов во время резки.

Но если длина слишком большая, усложняется транспортировка и монтаж, поэтому выбирать листы, длина которых превышает 5 метров, не рекомендуется.

Расчет необходимого количества металлочерепицы необходимо производить, учитывая резанные профили.

Во время разрезания металлической черепицы следует помнить, что нельзя резать в местах, близко расположенных к перепадам волн. В противном случае есть риск вызвать деформацию полотна.

Пример расчета

В качестве примера представим скат крыши с длиной 5 метров. Стандартные размеры покрытия будут составлять 1180 мм (общий размер) и 1100 мм (полезный размер).

Как определить количество рядов?

Определение количества рядов производят путем замера длины ската по коньку или по карнизу. Полученную цифру разделяют на полезную ширину профиля. Результат округляют в большую сторону. Например, 5000/1100 = 4,5. Исходя из данного расчета, можно сказать, что получилось пять рядов металлочерепицы. Перехлест профилей составляет 85 мм.

Как определить количество листов?

Рассчитать количество листов очень легко. Для этого можно воспользоваться простой формулой: Х=А + В + С, при этом А – длина ската, В – свес карниза, С – перехлест листов по вертикали.

Стоит заметить, что свес карниза равняется 50 мм, а минимальный вертикальный перехлест листов должен составлять 150 С не следует учитывать, если в ряду будет монтироваться только один профиль. В таком случае в длине, равной длине ската, 50 мм идет на свес карниза.

Когда ряд включает два листа металлочерепицы, длина нижнего листа должна быть кратной шагу волны. Не забудьте прибавить 150 мм для перехлеста профилей. Если речь идет о стандартном листе, то шаг волны составляет 350 мм. Тогда 350Х2 + 150 = 850 мм.

Чтобы определить длину покрытия на нижнем ряду, следует рассчитать среднюю длину ската. Это очень просто – разделите на два общее количество листов. Длина верхнего листа определяется путем вычитания из общей длины ската длины нижнего листа.

Для предварительных расчётов количеств металлочерепицы и сопутствующих материалов для кровли, можете воспользоваться онлайн-калькулятором металлочерепицы на нашем сайте.

Монтаж листов на треугольный скат

Чтобы правильно уложить металлочерепицу на треугольные скаты, действовать нужно несколько по другому. Так, по нижнему карнизу ската необходимо отметить центр и провести его к вершине. Теперь на листе профиля также выявляют центр и теперь укладывают лист так, чтобы центры совпадали. В дальнейшем, продвигаясь от центрального профиля, укладывают остальные пласты кровли вправо и влево от него. Нехлесты здесь делают по приведенному выше принципу.

Важно: при этом способе укладки придется резать материал. Для более быстрого и легкого реза используют самодельный инструмент черток, собранный в форме прямоугольника на шарнирах из досок шириной 10 см. Расстояние между врутренней стороной левой доски и наружной стороной правой должно составлять 1,1 м. Таким инструментом можно метить профиль непосредственно на крыше.
