Вальмовая крыша: устройство стропильной системы и монтаж конструкции

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

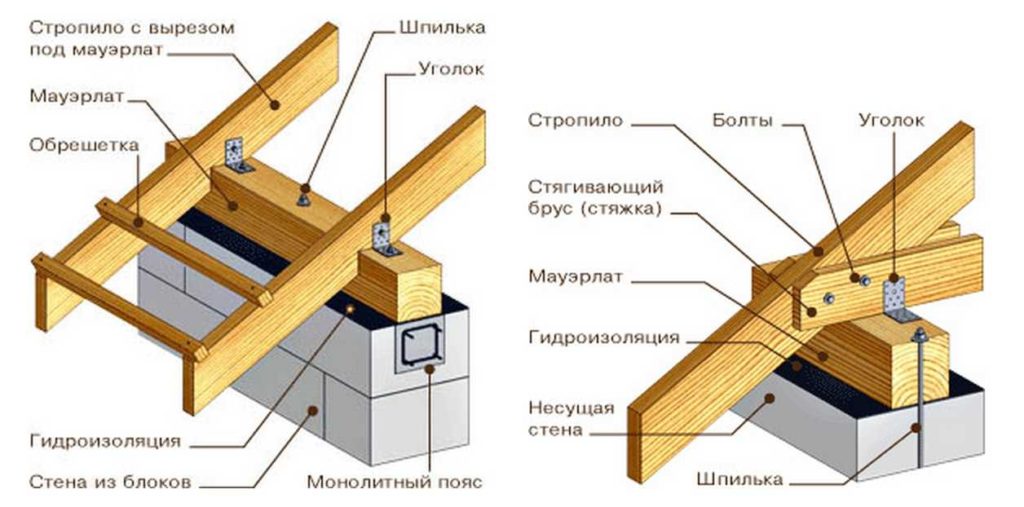

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

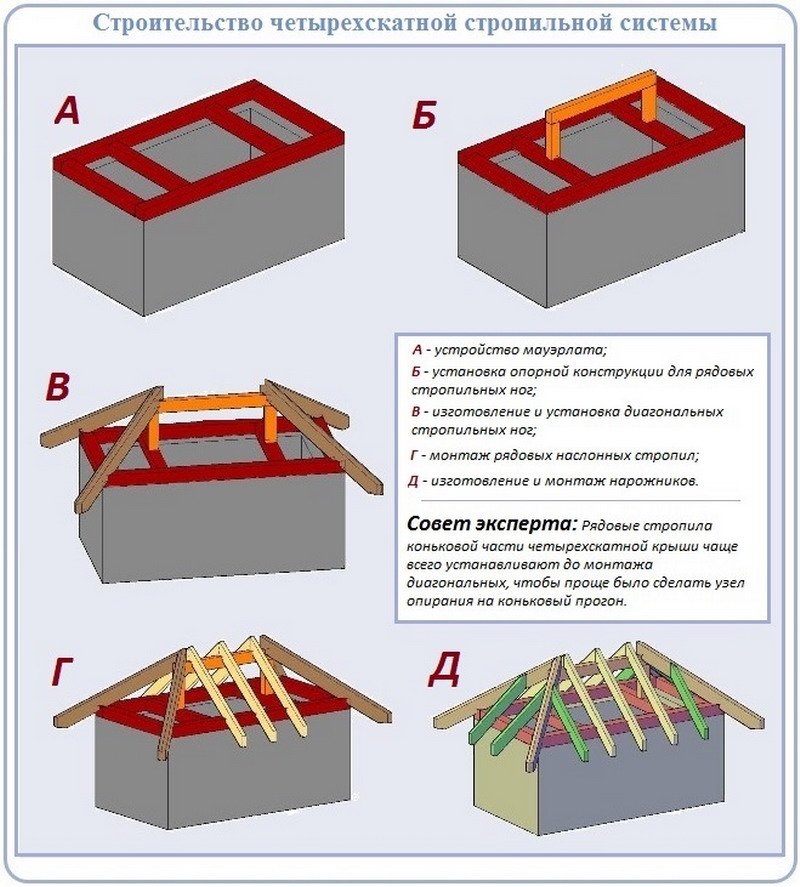

Устройство и разновидности вальмовых крыш

Для того, чтобы понять, как устроена вальмовая четырехскатная кровля, рассмотрим ее основные элементы.

Конструкция вальмовой непроходной крыши

Как видно из схемы основные элементы этой крыши такие же, как и у двускатной. Здесь присутствует коньковый прогон, стропила и мауэрлат для их крепления к стене, стойки, поддерживающие конек и подкосы, разгружающие среднюю часть стропильных ног.

Ветровая балка скрепляет стропила во время монтажа крыши, а кобылки удлиняют их, образуя кровельные свесы. Различия начинаются с диагональных стропил, образующих вальмовые скаты. Короткие стропильные ноги, примыкающие к диагональным стропилам, называются нарожниками. Для уменьшения прогиба длинных вальмовых балок под ними ставят шпренгели. Так называют короткие Т-образные стойки-подставки, врезанные торцами в мауэрлат.

В зависимости от ширины здания и наличия в нем внутренних стен на вальмовых крышах применяются два вида стропильных конструкций:

• висячие;
• наслонные.

Название каждой говорит само за себя. Висячие стропила опираются только на наружные стены. В верхней и нижней частях они соединяются горизонтальными балками-затяжками, обеспечивающими жесткость конструкции. Наслонные стропила в коньковом стыке опираются на вертикальные стойки, в средней части — на подкосы, а торцами ставятся на наружные стены.

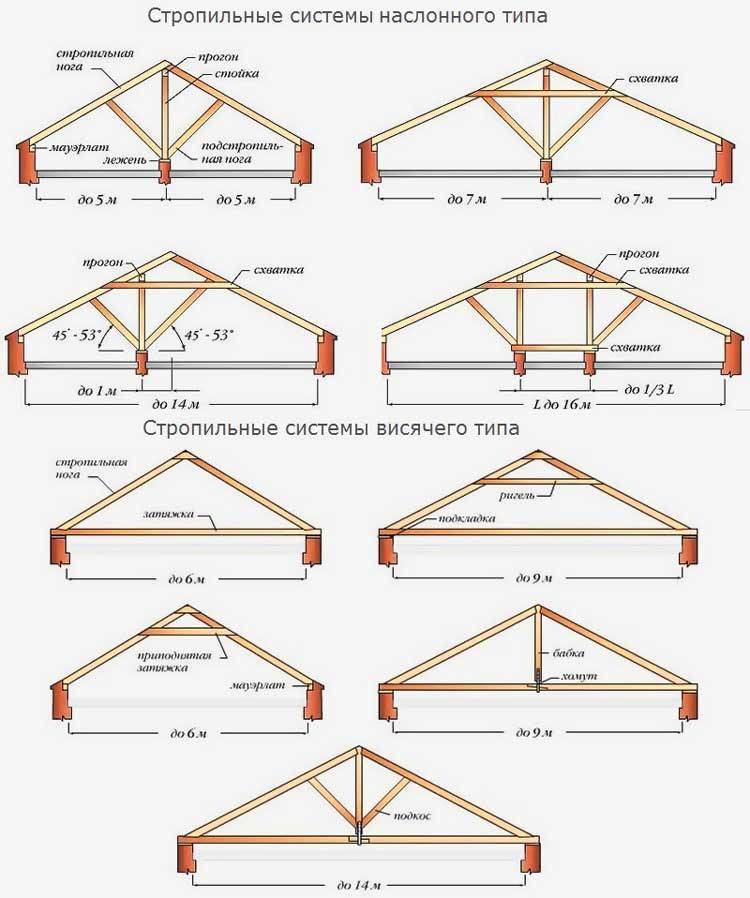

Конструктивные схемы висячих и наслонных стропильных систем вальмовых крыш

Кроме классической вальмовой крыши существует несколько ее разновидностей, созданных из соображений эстетической привлекательности:

• полувальмовая 4-х скатная (датская);
• двускатная полувальмовая (голландская);
• шатровая (4 одинаковых вальмовых ската);
• вальмовая с ломаным склоном.

Детали стропильной системы

Существует много типов скатных конструкции, но двускатный вариант пользуется особенной популярностью из-за:

• простоты расчетов;
• схема стропильной системы может быть использована как базовая для других вариантов крыш;
• конструкция не имеет швов и ребер, поэтому особенно надежно защищает от протекания, более ремонтопригодная и износоустойчивая, чем другие типы крыш;
• под двухскатной кровлей достаточного размера можно обустроить жилую комнату – там может разместиться мансарда или дополнительный этаж.

Двухскатная кровля пригодна для жилых и подсобных зданий.

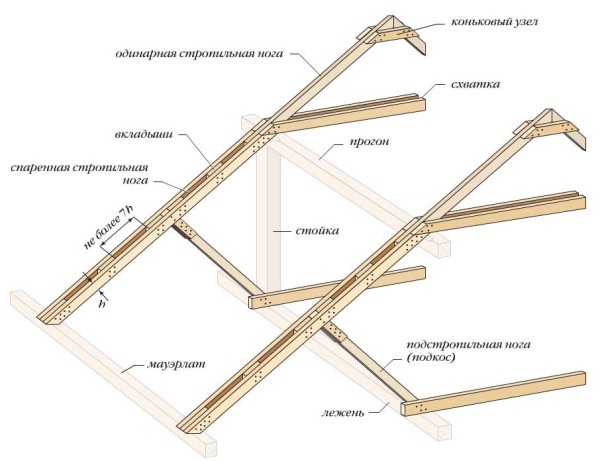

Разберем подробнее устройство стропильных систем двухскатных крыш. Конструкция стропильной системы двухскатной крыши складывается из тех же звеньев, что и у кровель других типов.

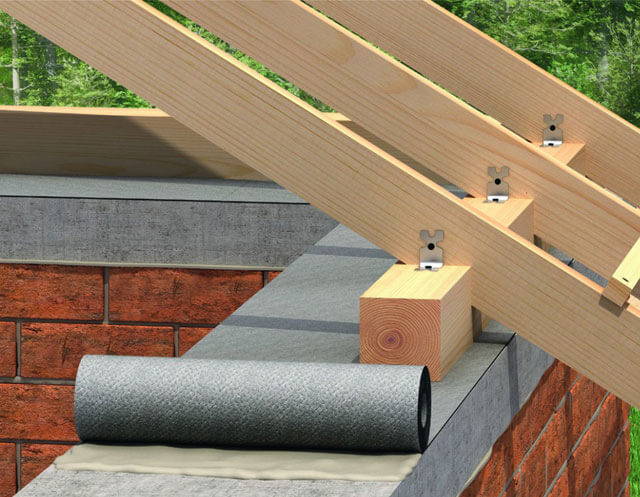

Мауэрлат — толстая балка квадратного сечения по периметру всего здания. Мауэрлат укладывают только на несущие стенки. Он распределяет нагрузку по всему зданию.

Мауэрлат укладывают не на сам кирпич, из которого сложены стенки, а на слой гидроизоляции.

Стропильная ножка или стропило — стоящая под углом балка. Одним концом она опирается на мауэрлат, а другим – на коньковую планку.

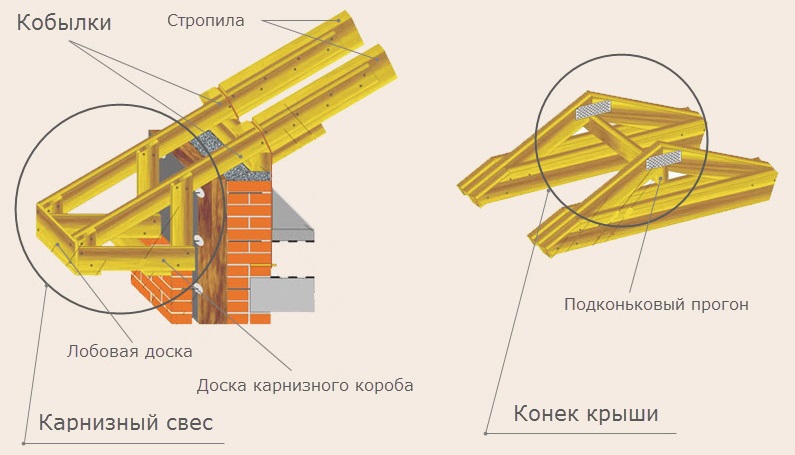

К ножкам с наружной стороны крепятся кобылки — рейки, служащие каркасом карниза. С внутренней стороны закрепляют опорный брусок, который упирается в мауэрлат и повышает прочность системы.

Стропильная опора — вертикальное звено стропильной системы двухскатной крыши, служит опорой для конькового бруса. Опоры могут стоять только по краям бруса или по краям и в центре.

Они поддерживают стропильную систему, поэтому должны быть сделаны из прочного материала — бруса диаметром 15х15 см.

Стропильные прогоны — горизонтальные перекладины, лежащие на стойках. Под коньком поддерживают опоры, делая конструкцию жесткой.

Затяжки и подкосы — дополнительные элементы, соединяют части системы между собой, уменьшают напряжение ферм.

Лежни — особо прочные элементы системы выполняются из бруса 15х15 см или толстостенной трубы, соединяют стойки и подкосы.

Обрешеточные доски — служат основанием для кровельного пирога, настилаются на балки под углом 90о. Имеют небольшое сечение — 4-5 сантиметров.

Стропильные балки изготавливают чаще всего из древесины. Пиломатериал должен соответствовать строительным нормам, быть без сучков, иметь естественную влажность.

Непросушенная древесина сохнет прямо в конструкции, что приводит к деформации мансардной крыши и растрескиванию всех звеньев стропильной системы, включая несущие.

Автоматически строит полутораэтажную крышу

Информация в этой статье относится к:

ВОПРОС

Я хочу создать дом в стиле Кейп-Код, иногда называемый полутораэтажным или чердаком. Как я могу создать это в Home Designer?

ОТВЕТ

Есть два способа создать дом в стиле Кейп-Код; с крышей, сидящей непосредственно над стенами 1-го этажа, или с крышей, сидящей на стенах колен, на определенном расстоянии над полом второго этажа.

Для целей этого примера оба метода начинаются со здания 30 х 40 футов.

Чтобы построить второй этаж с двускатными стенами

1. В меню выберите Построить> Этаж> Построить новый этаж .

2. В диалоговом окне Новый этаж выберите опцию Извлечь новый план 2-го этажа из плана 1-го этажа и нажмите ОК .
3. Откроется диалоговое окно Этаж 2 по умолчанию .Нажмите ОК в этом диалоговом окне, не внося никаких дополнительных изменений в данный момент.
4. На только что созданном Этаже 2 используйте инструмент Выбор объектов , чтобы щелкнуть левой стеной прямоугольной структуры, а затем нажмите кнопку редактирования Открыть объект .
5. На панели крыши диалогового окна Спецификация стены выберите опцию Full Gable Wall , затем нажмите OK , чтобы закрыть диалоговое окно и применить изменения.

6. Повторите этот процесс и для правой стены на втором этаже.

Если проект требует, чтобы крыша была построена непосредственно от стен 1-го этажа, но сохраняла пригодное для использования пространство на чердаке, вам нужно будет создавать плоскости крыши, которые игнорируют верхний этаж. Если это так, вам нужно будет повторить шаги с 4 по 6 на стенах первого этажа.

Чтобы построить крышу без учета верхнего этажа

1. В меню выберите Построить> Крыша> Построить крышу .
2. На панели крыши диалогового окна Build Roof установите флажок Игнорировать верхний этаж , затем нажмите OK .

   Примечание: В Home Designer Pro этот параметр расположен ближе к центру диалогового окна, а не к его верхней части.

Если при разработке плана требуется конструкция крыши, которая возводится до определенной высоты на коленных стенах, вам необходимо отрегулировать высоту второго этажа до строительства плоскостей крыши или восстановления крыши.

Чтобы приспособить второй этаж для размещения стен колена

1. используя инструмент выбора объектов 2222 , щелкните внутри комнаты на 2-м этаже, чтобы выбрать его, и нажмите кнопку редактирования Открыть объект .
2. На панели «Структура» диалогового окна « Спецификация помещения» установите высоту «Готовый потолок» , соответствующую высоте внешних стен, затем нажмите ОК .

   Для целей этого примера это установлено на 24 «.

   Внешний вид диалогов может отличаться в зависимости от используемой версии Home Designer.

3. Выберите Построить> Крыша> Построить крышу из меню, чтобы открыть диалоговое окно Построить крышу :
   • Снимите отметку Автоматическое восстановление крыш , чтобы программа не выполняла автоматическое восстановление крыши, если в будущем будут внесены изменения, влияющие на крышу, например, на положение наружных стен или высоты потолков.

     Функция автоматического восстановления крыш недоступна в версии программного обеспечения Home Designer Essentials.

   • Укажите шаг .

     Если вы используете Home Designer Pro, установите флажок Построить крыши самолетов .

   • Убедитесь, что опция Игнорировать верхний этаж не отмечена.
4. Нажмите OK , чтобы подтвердить изменения и заметить, что недавно восстановленная крыша вмещает 24-дюймовые высокие коленные стены на втором этаже.

Теперь, когда мы создали нашу крышу на правильной высоте для нашей истории и половинной структуры, мы готовы вернуть «Законченную высоту потолка» к значению по умолчанию.

Сброс законченной высоты потолка

1. Используйте инструмент Выбор объектов , чтобы щелкнуть внутри комнаты второго этажа, затем щелкните инструмент редактирования Открыть объект , чтобы снова отобразить диалоговое окно Спецификация помещения .
2. На панели «Структура» щелкните значок гаечного ключа в поле « Готовый потолок », чтобы изменить его на значение по умолчанию.

   В программе Home Designer 2019 и более ранних версиях программы установите флажок По умолчанию рядом с Готовый потолок (F) .

3. Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.

   Пунктирные линии отображаются на плане, указывая, где плоскости потолка пересекают крышу.

4. Выберите 3D> Создать вид камеры> Doll House View , чтобы увидеть результаты.

5. Теперь вы готовы обустроить территорию или взять информацию, которую вы узнали из этой статьи, и применить ее к своему собственному дизайну.

Особенности монтажа стропильной системы деревянного дома

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

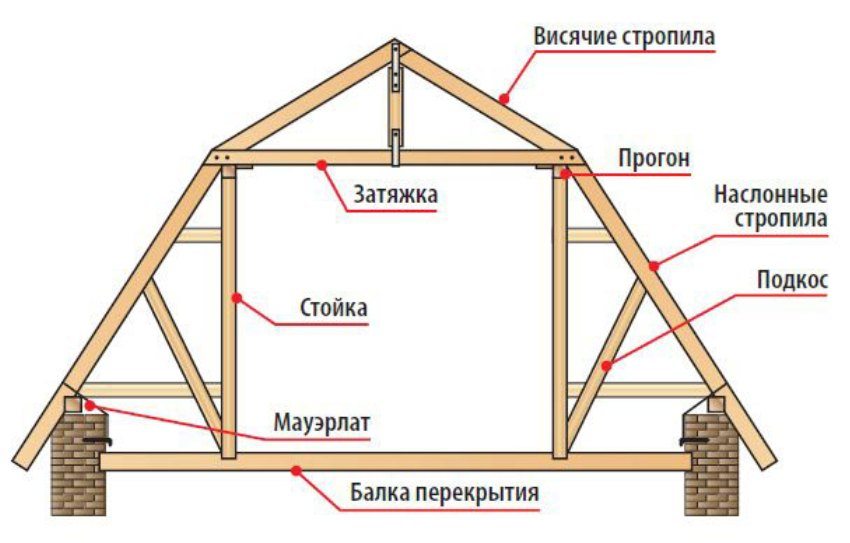

Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

• мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
• Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
• Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног  в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
• Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
• Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

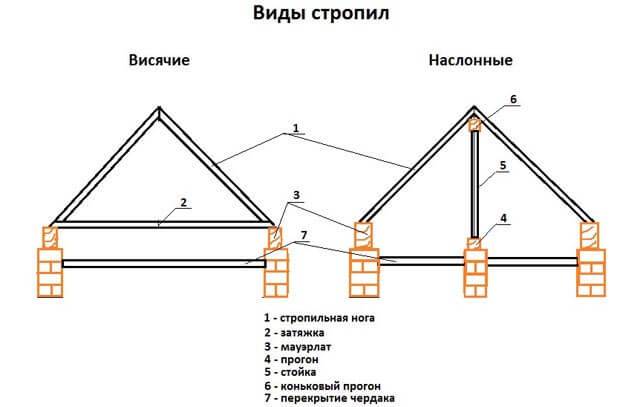

Виды стропильных систем

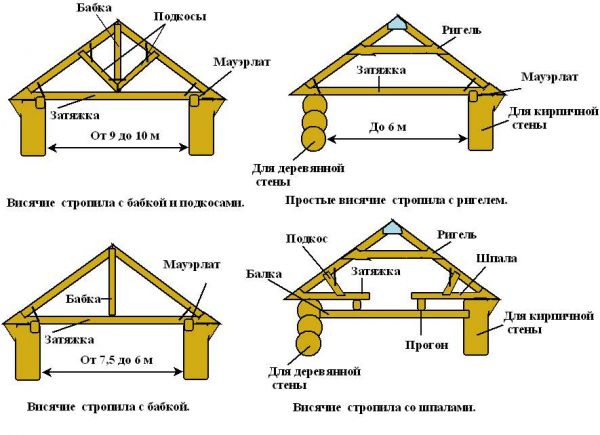

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

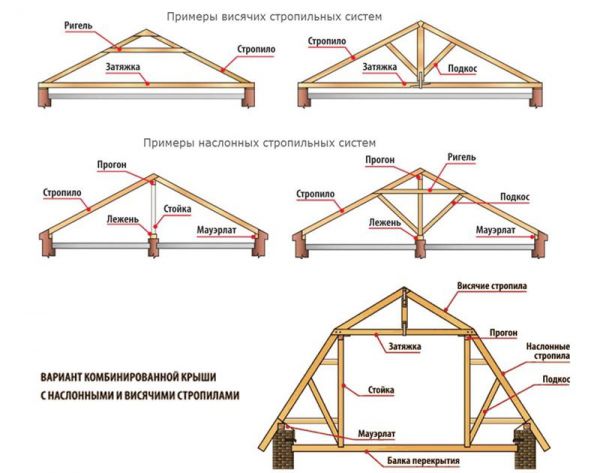

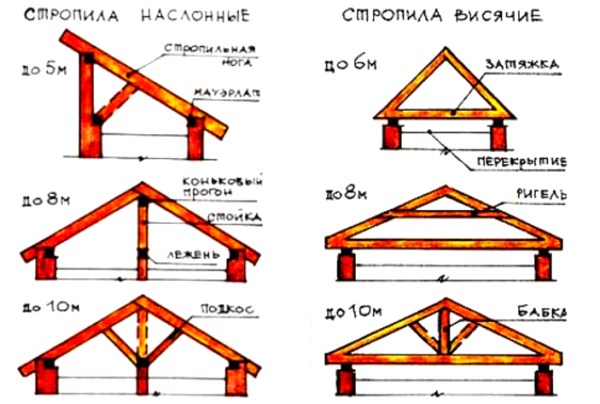

Два вида стропильных систем — с висящими и наслонными стропилами

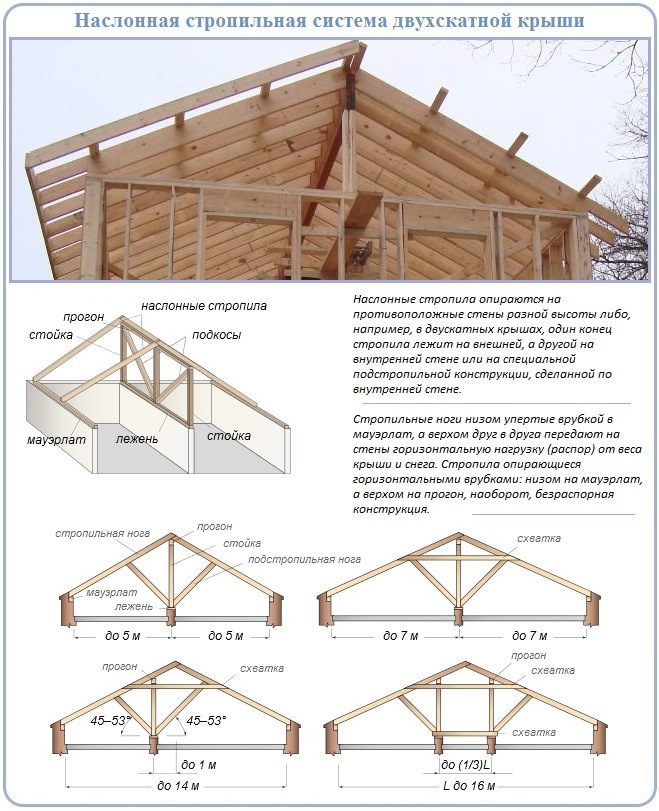

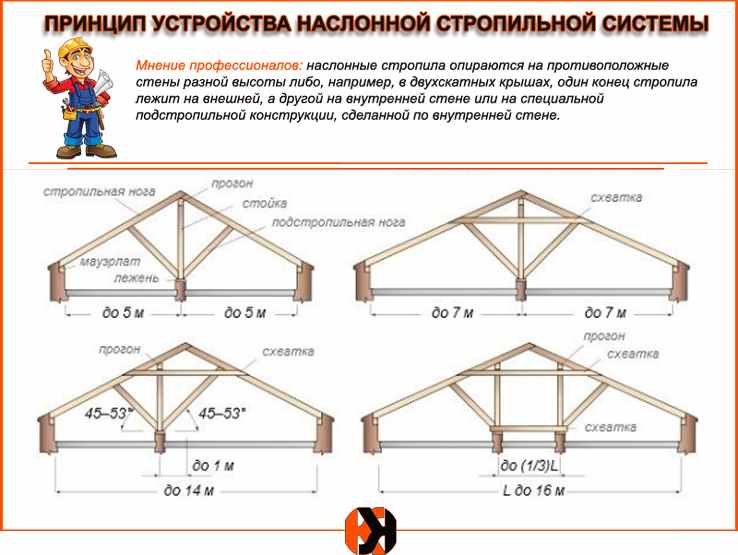

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

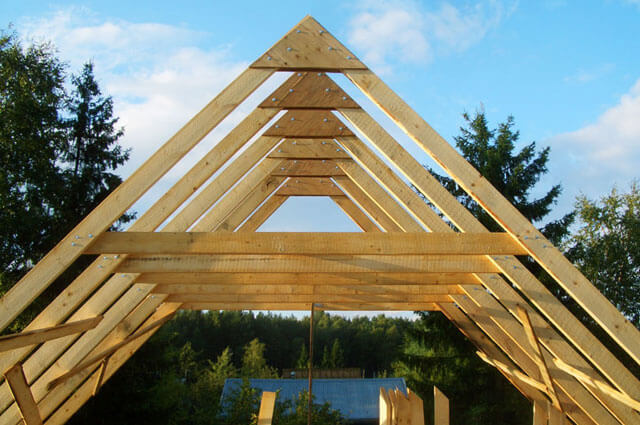

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

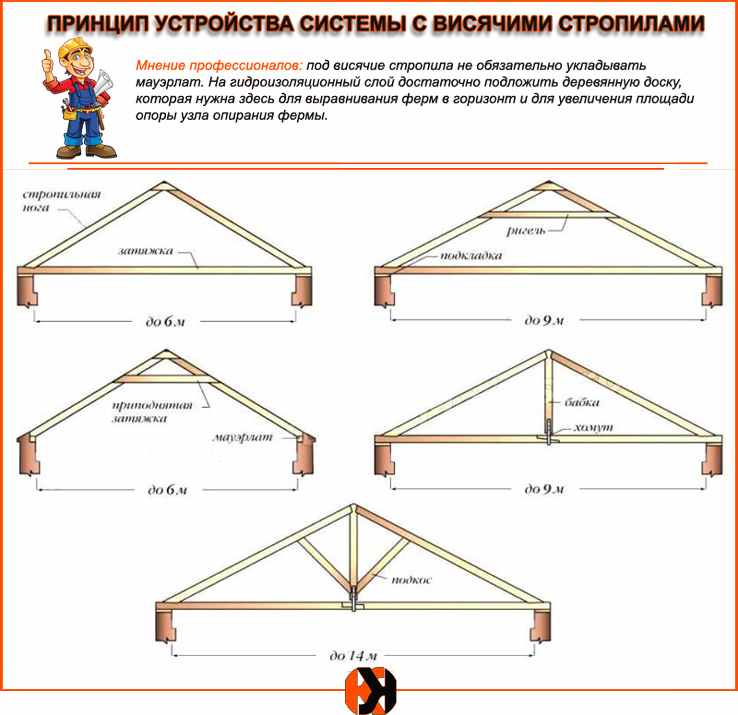

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

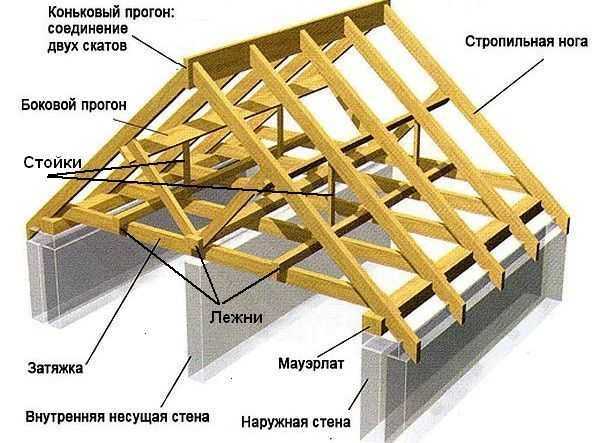

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

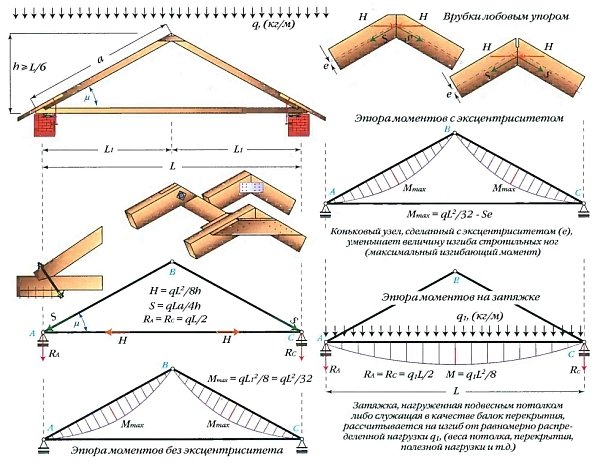

Общие принципы расчета висячих стропил

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

• размеры перекрываемого помещения;
• наличие мансарды;
• предполагаемая максимальная нагрузка;
• угол наклона скатов;
• тип стропильной системы;
• материал изготовления стен;
• материал кровельного покрытия.

В результате расчета определяют:

• сечение стропил;
• величину шага стропил;
• форму ферм.

Расчет

Перед монтажом стропильной системы необходимо обязательно провести ее расчет. Это требует усидчивости и внимательности, все расчеты необходимо перепроверить пару раз. Остаться в разгар работ без нужных стройматериалов или, наоборот, закупить лишнее обойдется вам гораздо дороже.

В случае, если монтаж двухскатной крыши производится по детальному проекту, необходимо провести выборку всех элементов ее конструкции с обозначением размеров и количества каждой позиции. Используя принципы рационального раскроя, складывают объемы по:

• видам пиломатериалов (м.п.);
• пароизоляционному материалу (м2);
• кровельному покрытию (количество в шт, м2);
• утеплителю (м2).

Для удобства расчетов лучше всего рассчитать отдельно площадь каждого простого элемента отдельно, а затем сложить полученные результаты. Для наглядности расчетов просчитаем несколько вариантов кровли для домов одинаковой длины 8 м и шириной 4, 5, 6, 7 и 8 м. Определимся, что угол при вершине крыши (у конька С) у них будет одинаковым – 120°. Углы ската крыши в точках крепления к мауэрлату (А и В) тоже в этом случае будут одинаковыми – по 30°. Начинаем с расчета высоты крыши Н, она вычисляется по формуле

Н = ½АВ / tg(α/2)

Длина стропил АС согласно теореме прямоугольного треугольника, рассчитывается как половина ширины дома АВ, деленная на синус ½ угла α при вершине

АС = ½АВ / sin(α/2) + 0,5 м

К полученной величине требуется прибавить длину карнизного свеса, который составляет от 0,5 до 0,8 м.

Общее количество материала, который нам потребуется для изготовления стропил, вычисляем как произведение длины одного стропила на требуемое число стропил.

Шаг стропил выбираем из стандартного диапазона 0,6-1 м.

Определяем для нашего расчета, что шаг стропил будет 0,7 м.

L=АС * 8 м / 0,7 м

Имея эти данные, легко подсчитать количество пиломатериала, необходимого для обустройства обрешетки, определив, что расстояние между отдельными досками обрешетки (шаг) будет составлять 0,3 м.

В местности, где существует повышенный уровень скапливание снега, необходимо усилить стропильную систему — установить сплошную обрешетку и спаренные стропила.

Итак, из полученных результатов составим таблицу, изучая которую, можно понять, как ширина здания влияет на количество материалов, необходимых для устройства стропильной системы двухскатной крыши.

Обратите внимание, что по приведенным формулам рассчитывается точная величина материалов. В продаже доски, черепица, шифер и все другие материалы имеются только определенных размеров. Вы вряд ли приобретете доски для стропил длиной 5,12 м. Возможно, самый близкий размер будет 7 или даже 8 м, и лишнее вы вынуждены будете отпиливать.

При расчете и покупке материала обязательно следует учесть то, что в продаже он имеется только фиксированных размеров, не совпадающих с вашими, и часть его уйдет в отходы.

Конечно, окончательный расчет количества требуемых материалов лучше доверить специалистам, но, пользуясь предложенной схемой, вы можете предварительно определить, какие расходы вас ожидают.

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

Монтаж гидроизоляции

Разновидности двухскатных крыш

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;
• ригели – 10х15 или 10х20 см.

  Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крыши

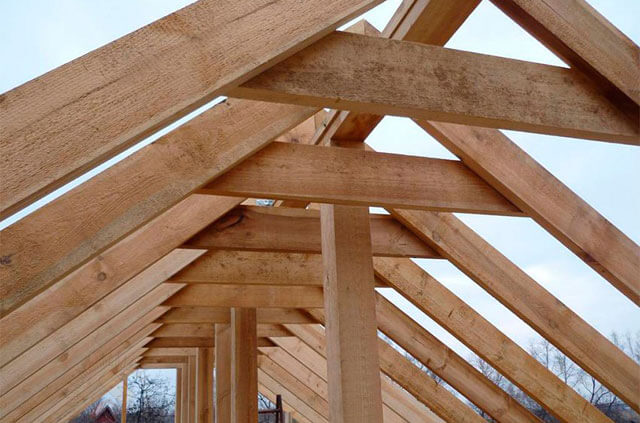

Стропила

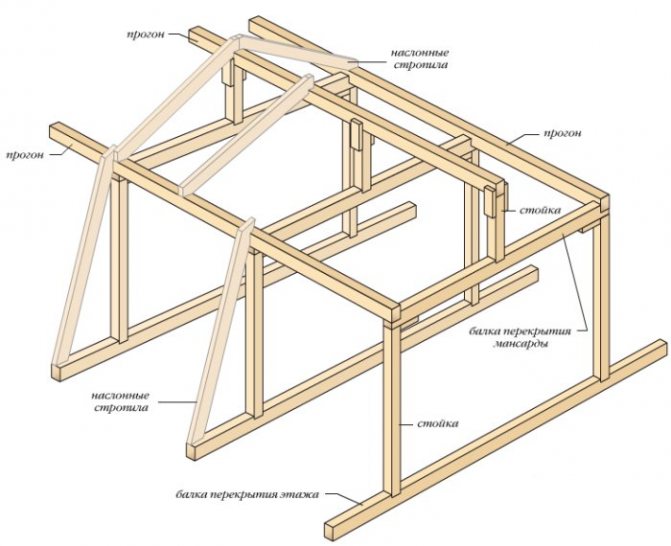

Для остова двускатной кровли необходимы следующие элементы:

1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

В процессе эксплуатации кровли ее каркас испытывает высокие нагрузки различных типов:

• постоянные (вес самой стропильной системы и кровельного пирога);
• периодические (ветровая и снеговая нагрузка, вес человека, обслуживающего или ремонтирующего крышу или дымоход).

Чтобы правильно рассчитать и сделать надежную крышу, необходимо определиться с ее конфигурацией, выбрать вид кровельного покрытия, вычислить оптимальный угол наклона скатов. Степень сложности каркаса и размеры его элементов в определенной степени зависят от параметров расчетной нагрузки, основная часть которой приходится на стропила. Такие размеры деревянного стропила, как сечение, желательно выбрать с некоторым запасом по прочности.

Как определиться с длиной стропил? Для вычислений требуется применить теорему Пифагора (если известна длина торцевой стены и высота расположения конька), либо теорему синусов (если помимо длины торцевой стены известен угол наклона ската кровли).

Для изготовления стропила можно использовать доски или брус. Построить каркас крыши, рассчитанный на высокие нагрузки, помогут дополнительные элементы, придающие конструкции жесткость.

Сборка каркасного фронтона

Поверх утеплителя необходимо уложить надежную гидроизоляцию. Она выполняется из рубероида или полимерных пленок. В местах стыка полос обеспечивается перехлест не менее 15 см. Стыки рекомендуется покрыть герметиком или заклеить скотчем.

Каркас под будущее кровельное покрытие завершает обрешетка. Для нее используется обрезная доска толщиной 2,5 см.

Крепление элементов производится к стропилам с помощью гвоздей или саморезов. Стыки досок должны приходиться на средину стропила.

Применяются такие варианты обрешетки:

1. Сплошная. Доски устанавливаются плотно друг к другу. Зазор не превышает 3-4 см. Такая обрешетка необходима для мягкой кровли и черепицы.
2. Разряженая. Шаг крепления досок составляет 20-25 см. На нее можно настилать профнастил, шифер и металлическую черепицу.
3. Редкая. Шаг обрешетки превышает 60 см. Она может использоваться при покрытии крыши листами большого размера.

Обрешетка выносится и на карнизные свесы, т.к. финишное покрытие должно располагаться и на них.

Еще один необходимый шаг – монтаж каркаса для отделки фронтона. По сути, это обрешетка крайних вертикальных стропильных ферм.

В зависимости от вида финишной отделки она также может быть сплошной, разряженой или редкой. Важно помнить, что в обрешетки необходимо сразу сформировать проем для окна или двери на чердак.

Пошаговое руководство установки двухскатной крыши со стропилами

Двускатная крыша – самый удобный и простой вариант, имеющий многовековую историю. Благодаря этому на сегодняшний день есть много информации о том, как построить дом с двускатной крышей, как правильно подойти к выбору материалов и конструкции. Однако, как и любой другой вид кровли, создание двускатной крыши – достаточно трудоёмкий процесс, требующий ответственного подхода и точных расчётов. Ещё одним преимуществом данной конструкции является наличие мансарды. Это, в свою очередь, требует более продуманных расчётов.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.
