Как правильно рассчитать уклон кровли в процентах?

Особенности конструкции

Односкатная крыша представляет собой кровлю стропильной конструкции с одной наклонной плоскостью (скатом). Главная ее особенность заключается в том, что оба конца стропильных ног опираются на надежные опоры, что повышает прочность и надежность всей системы.

В качестве опоры, чаще всего, выступают противоположные несущие стены дома, имеющие разную высоту для создания нужного уклона кровли. Для равномерного распределения нагрузки стропильные элементы соединяются с опорой через мауэрлат, который выполняется из 2-х брусьев (балок), уложенных параллельно.

Рассматриваемая крыша сооружается, как на отдельно стоящих объектах, так и на пристройках. Причем во втором случае такая конструкция наиболее популярна. Используется односкатная крыша в жилых и хозяйственных сооружениях.

Наибольшее распространение она нашла при строительстве бань, летних кухонь, сараев, гаражей, амбаров, помещений для домашних животных и иных хозпостроек.

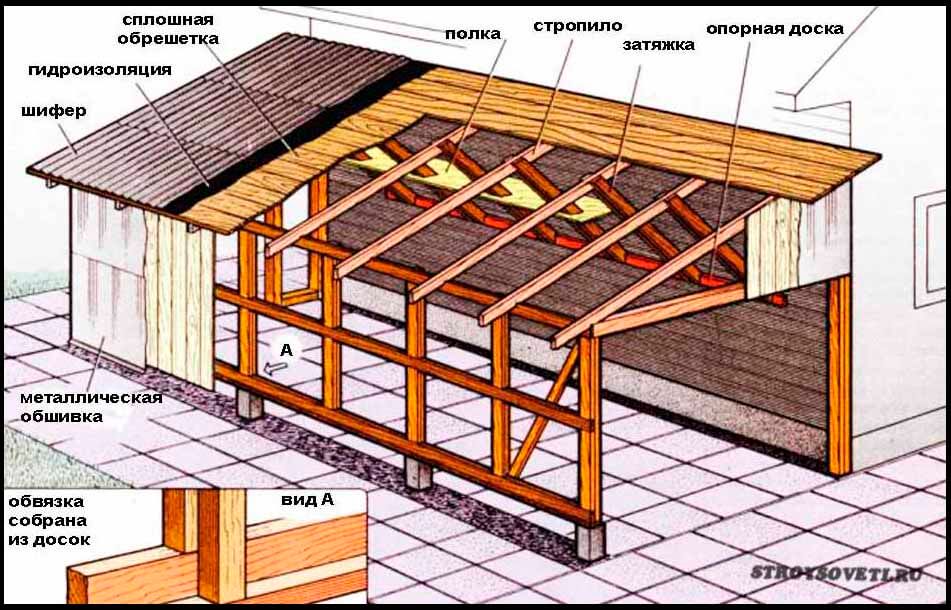

Односкатная конструкция отличается простотой. Она имеет стропильную систему, устанавливаемую через мауэрлаты на несущие опоры (стены). Поверх стропил формируется обрешетка и укладывается кровельный материал. В качестве покрытия, чаще всего, применяется профнастил, шифер, мягкая или металлочерепица, ондулин и рулонные материалы.

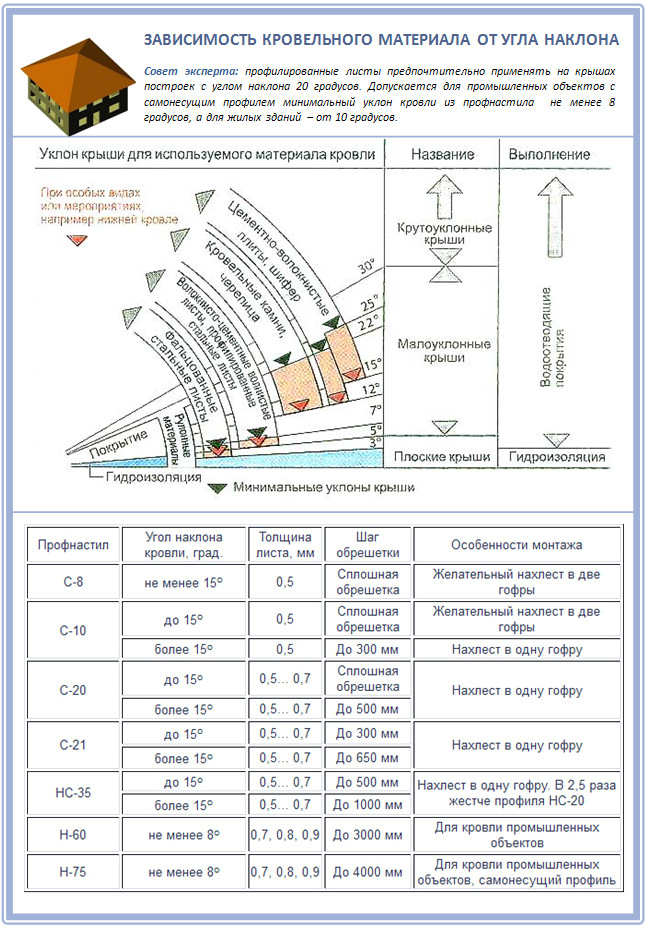

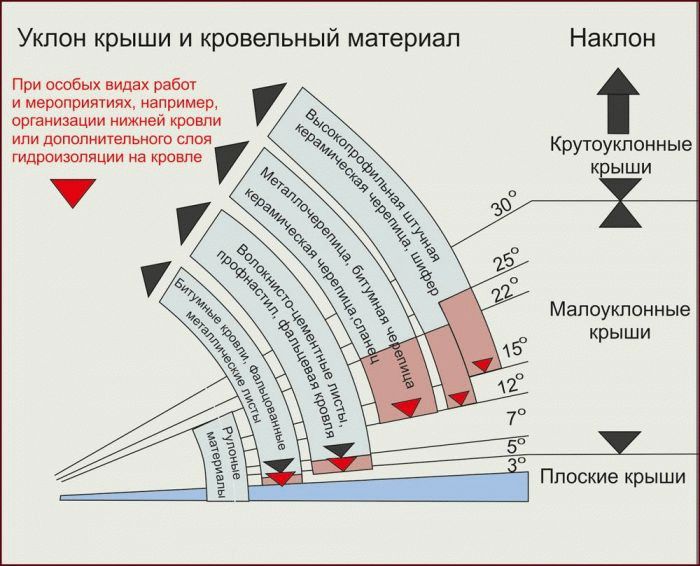

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

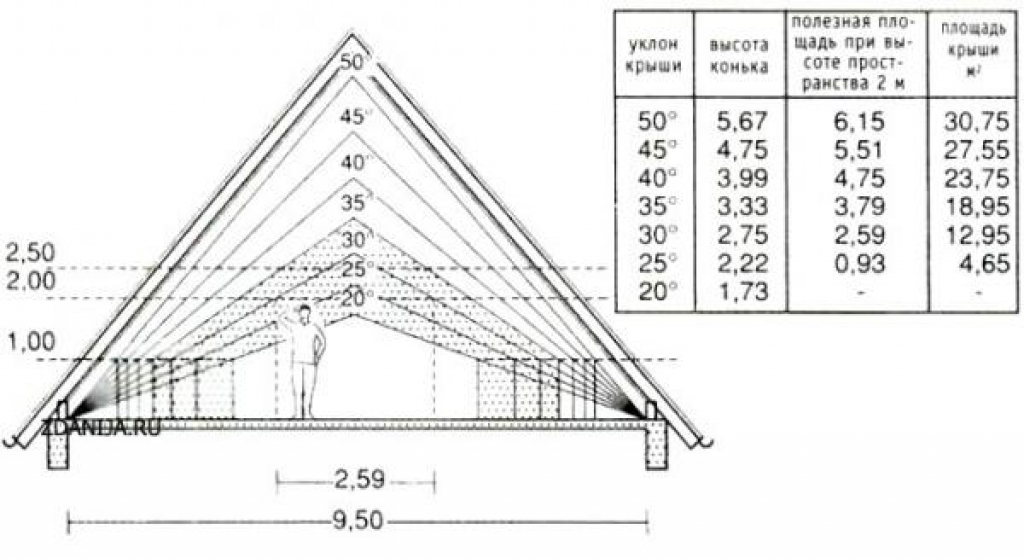

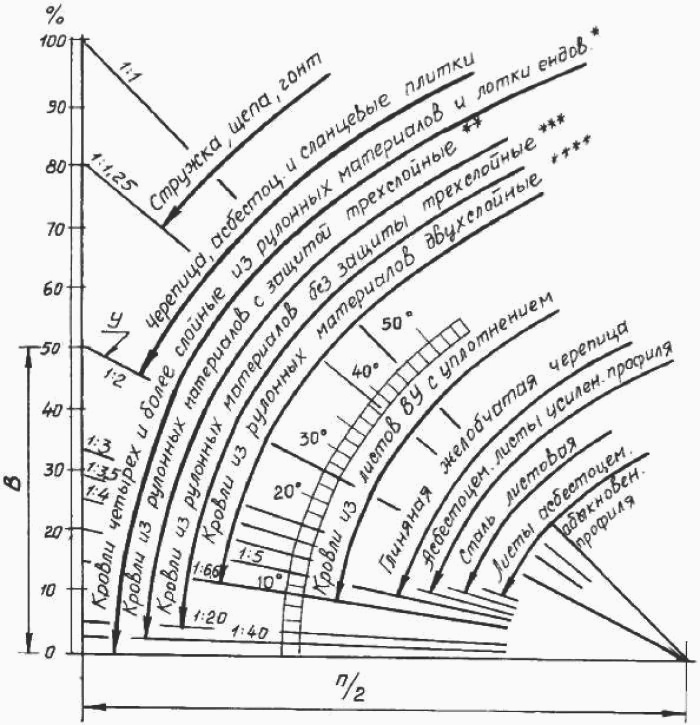

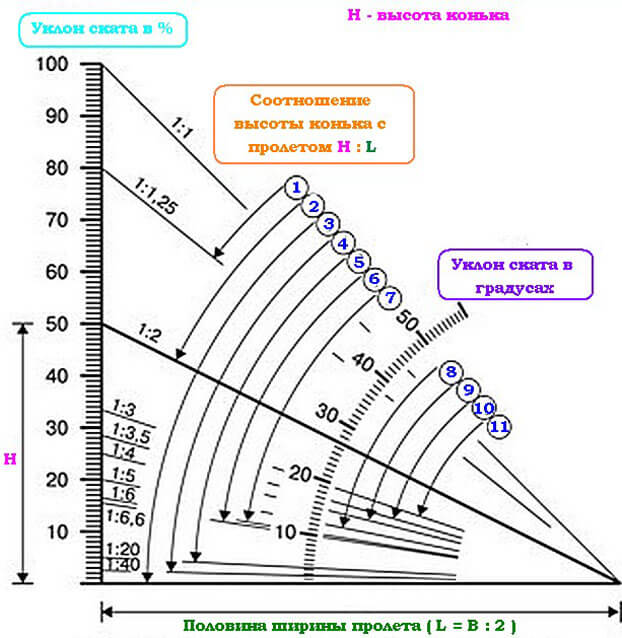

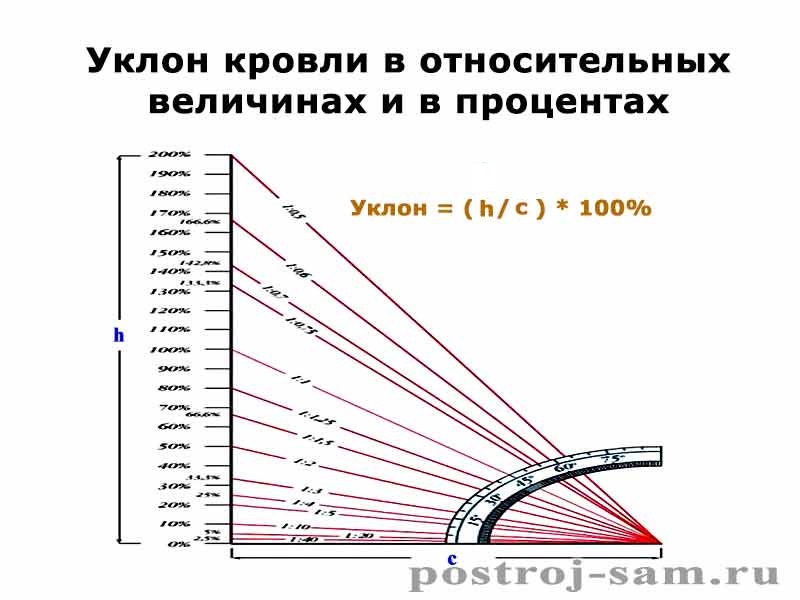

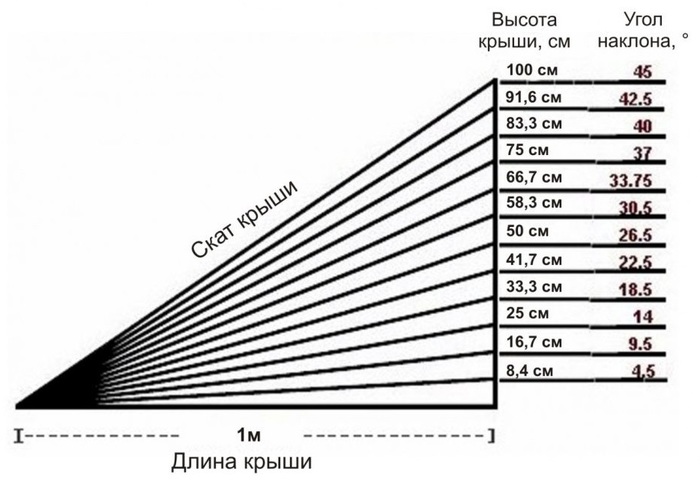

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Факторы, влияющие на уклон кровли из профнастила

Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:

1. Высота снежного покрова;
2. Количество осадков, выпадающих в виде дождя;
3. Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

Снеговой покров, который бывает в некоторых регионах

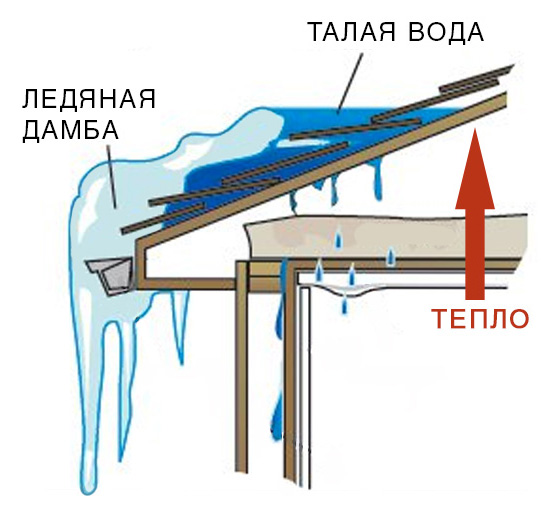

В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

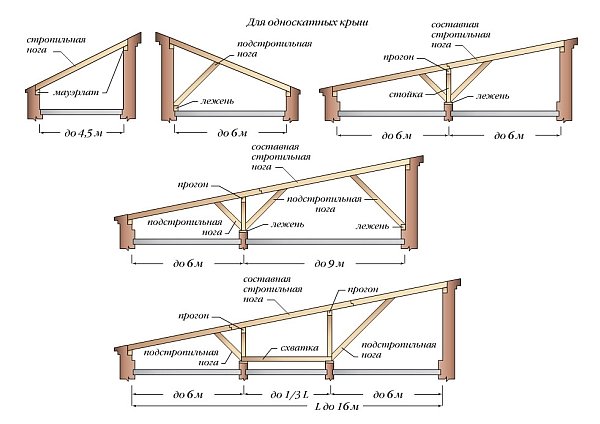

Зависимость стропильной системы от угла наклона односкатной кровли из профнастила

Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

Наверх ↑

От чего он зависит минимальный уклон?

В целях быстрого удаления воды, кровле здания необходимо задать определенный уклон. Уклоном крыши называется угол наклона крышного ската относительно горизонта. Чем больше угол, тем крыша круче. Выражается в градусах или процентах и измеряется при помощи геодезических приборов. Выбор материала для покрытия кровли, как и количество требуемых слоев, напрямую связан с углом наклона крыши.

Рекомендуемый уклон крыши из металлического профилированного настилa равняется 20°. Для промышленных объектов допустимый минимальный уклон покрытия из профнастила — не менее 8°, а для жилых домов не менее 10 градусов.

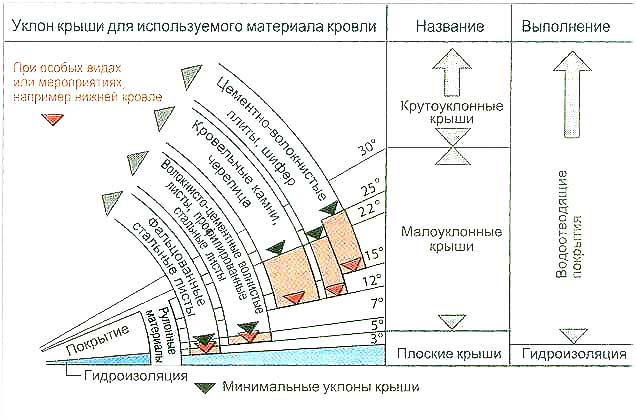

Наименьший угол уклона крыши

Соединение профлиста по длине в зависимости от наклона:

• 15-30°- стыковочный нахлест между листами должен составлять 200 мм.
• от 30°– стыковочный нахлест должен составить 150 -200 мм.
• 15° и менее — в местах горизонтальных и вертикальных нахлестов используют герметик (например, силиконовым).

Устройство обрешетки для профнастила

Укладка профилированного настила производится на основу из дерева (обрешетку). Шаг основания находится в зависимости от наклона крыши и может составлять от 3000 до 4000 мм. Увеличение угла наклона влечет за собой увеличение шага. На крышах с небольшим наклоном разумно применять сплошную обрешетку. Размеры определяются в зависимости от угла наклона крыши и от высоты гофры настила. Она укладывается поверх гидроизоляционного материала.

• Материалом для изготовления служат обработанные антисептиками деревянные бруски 50х50 мм и обрезные доски размером 32х100 мм.
• Первоначально к стропилам поверх пленки из гидроизоляционного материала от конька до карниза крыши крепится контробрешетка, из брусков размером 50х50 мм, к ней в горизонтальном направлении закрепляются доски.
• В местах внутренних углов, вокруг дымоходов, под ограждением кровли требуется установка сплошной обрешетки.

Подконьковая обрешетка — по сторонам планки конька крепят по паре дополнительных досок.

Торцевая — под планки торцов укладывают доски, на размер превышающей высоту гофры профнастила.

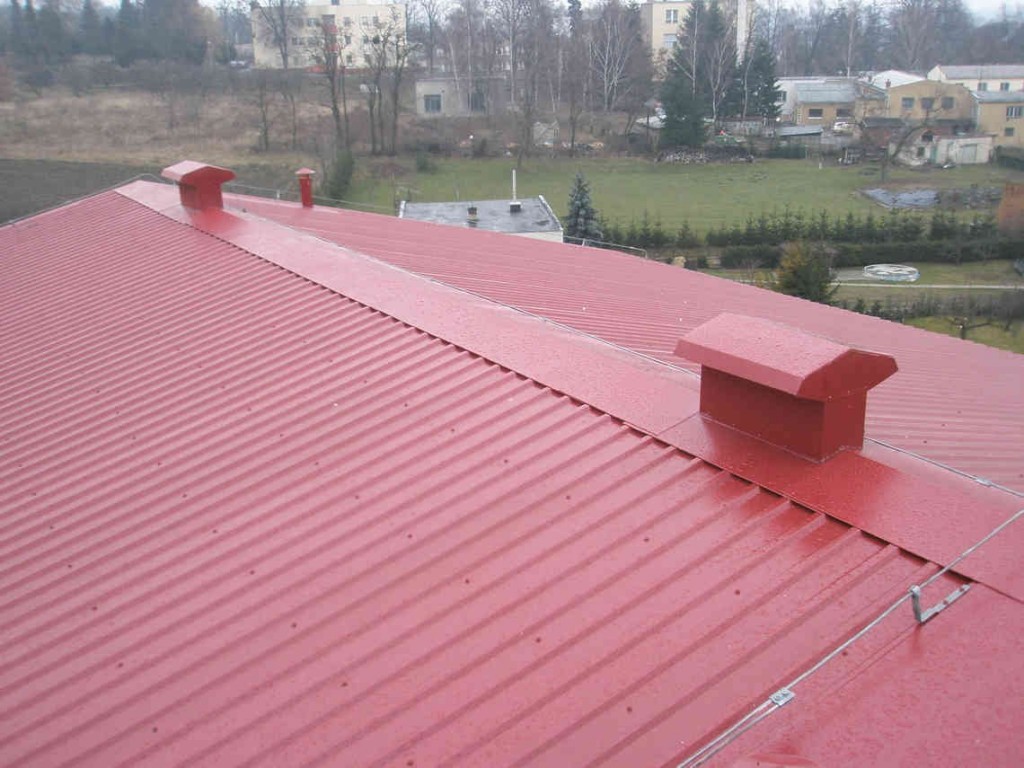

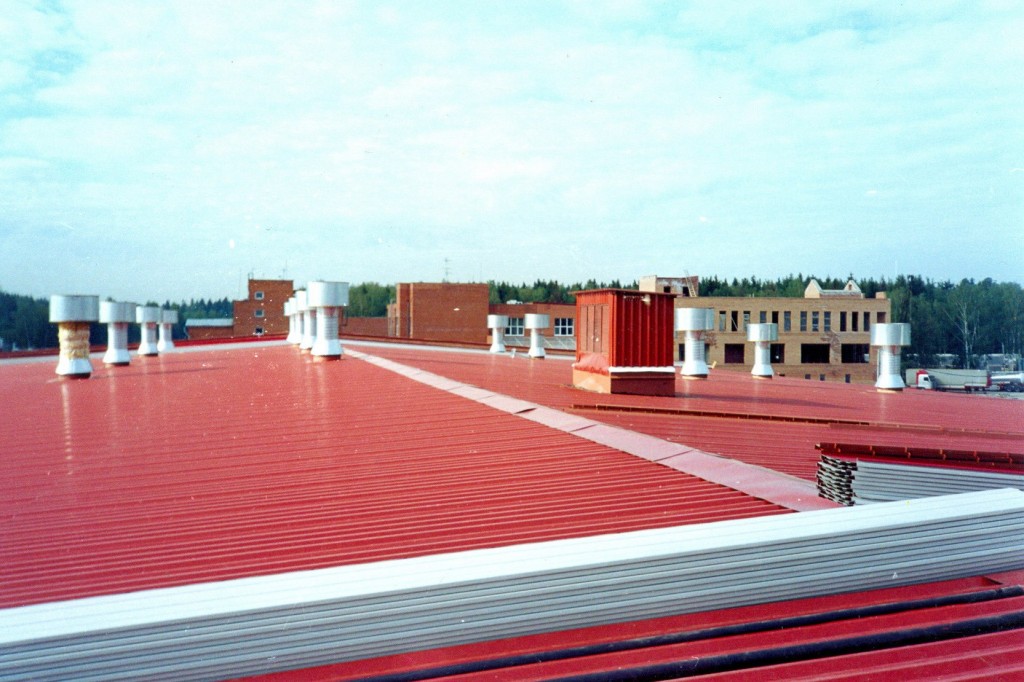

Покрытие кровли из профлиста с уклоном является оптимальным вариантом, как для частного применения, так и для промышленных объектов.

Расчет наклона скатных крыш

Теперь рассмотрим, как рассчитать уклон кровли для скатных крыш. Минимальный угол для двускатной крыши из шифера или черепицы составляет 22°, металлочерепицы – 14°, профнастила – 12°, ондулина – 6°, рулонных покрытий  – от 5 до 15° (зависит от количества слоев, чем их больше, тем больше угол), минимальный уклон кровли из сэндвич панелей – 5°.Кроме материала, при расчете угла ската учитываются погодные особенности региона. В местах, где выпадает большое количества осадков, нужно делать крышу с более крутыми скатами, облегчающими стекание осадков. Пологие кровли рекомендуют устанавливать в регионах с высокой ветровой активностью, чтобы снизить давление ветра на конструкцию.

Минимальный показатель угла наклона

Для качественного монтажа и максимального использования свойств металлочерепицы нужно учесть то, что существует минимальный показатель угла наклона, позволяющий применять этот материал. Самый маленький допустимый параметр составляет 12°, а если угол меньше, то металлочерепица не подойдёт для обустройства крыши. Это актуально как для вальмовых, так и полувальмовых сооружений.

Качественная кровля из металлочерепицы возможна, если учитывать важные показатели конструкции

Минимальный угол наклона часто используется в регионах с сильными ветрами, но небольшой снеговой нагрузкой. Обусловлено это тем, что уклон в 12° не делает крышу особым препятствием на пути ветра и порывы свободно проходят над конструкцией. Если же для региона характерны обильные осадки в виде снега, то необходима более крутая крыша для здания.

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

Виды кровельных конструкций

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Существует множество вариантов конструкций кровельного перекрытия

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

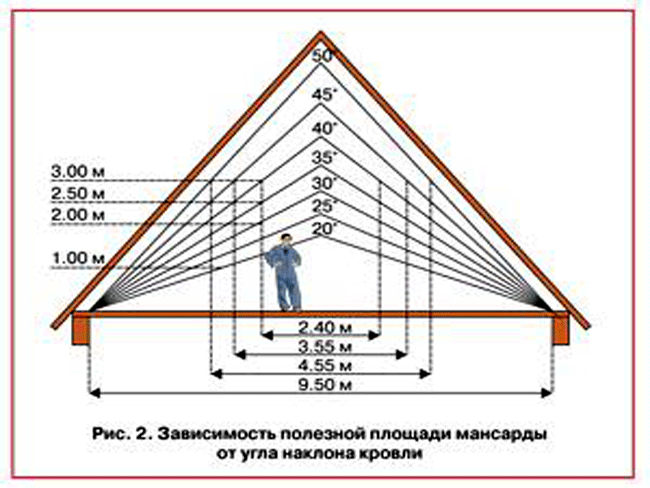

Определение оптимального угла наклона крыши

Подходит ли выбранный угол наклона для кровли под профнастил, проверяют пошагово:

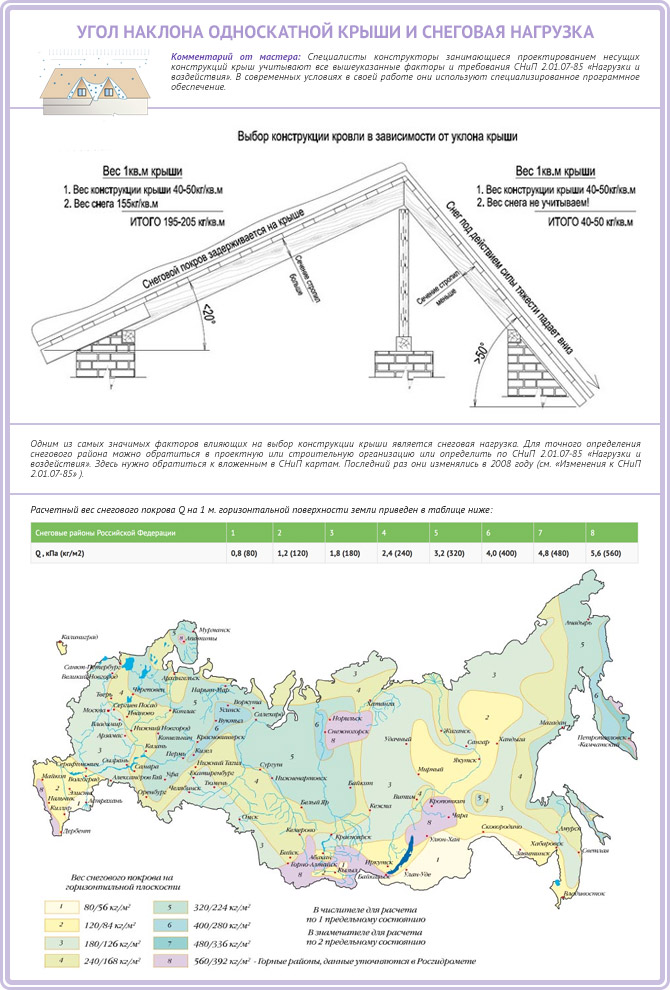

1. На карте с классификацией регионов страны по снеговой нагрузке на горизонтальную плоскость находят необходимое значение. Показатель умножают на поправочный коэффициент (исходя из степени уклона крыши). При выборе угла наклона ската до 25° он равен единице, при уклоне более 60° — нулю. Если же уклон крыши от 25° до 60°, то для вычисления коэффициента используют формулу µ = (60° — α) / (60° — 25°), где α — уклон крыши, который бы хотелось использовать.

   В зависимости от снеговой нагрузки Россия делится на 8 регионов

2. По карте с обозначением ветровых нагрузок для всех регионов России определяют, с какой силой ветер воздействует на объекты в конкретной местности. Используя формулу W = Wn x Kh x C, где Wn — предельная нагрузка для определённого региона, Kh — коэффициент, определяемый высотой дома, С — аэродинамический коэффициент (0,8), находят ветровую нагрузку, характерную для кровли.

   По значениям ветровой нагрузки Россия также делится на 8 регионов

3. Обе нагрузки (давление снега и ветра) суммируют. Полученное значение сравнивают с несущей способностью выбранной марки профнастила, которую узнают у производителя материала. Например, если этот параметр составляет 253 кг/м², а общая нагрузка на кровлю получилась 255 кг/м², то следует выбрать другой угол наклона ската, который бы помог уменьшить давление на крышу. Или подобрать более подходящую марку профлиста.

Таблица: значение высотного коэффицента для определения ветровой нагрузки

Основные требования при устройстве крыш из профлиста

Минимальный уклон кровли из профнастила должен быть не менее 8°. При использовании профнастила с наклоном от 8° до 12° требуется увеличить размер напусков. Листы должны укладываться внахлест не менее 200 мм друг на друга. Стыки между листами в обязательном порядке должны быть покрыты специальным герметиком для крыш.

При устройстве крыш с наклоном свыше 12° до 15° можно выполнять укладку листов с напуском 150-200 мм, использовать герметик необязательно. Если в регионе довольно часто бывают сильные ливни и грозы, лучше и в этом варианте уплотнить стыки герметиком. Наиболее оптимальный угол при устройстве крыш от 15° до 30°. Величина напуска при устройстве крыши с таким наклоном может быть меньше — 100-150 мм. Уплотнять стыки при таком наклоне не нужно.

При расчете стропильной системы и выборе профнастила для устройства крыши желательно просчитать несколько вариантов. Жесткость и стоимость профлиста зависят от высоты волны. Для материала определенной жесткости нужно устанавливать обрешетку с конкретным шагом. При просмотре различных комбинаций нужно выбрать самый экономичный вариант строительства. Выполнить точный расчет и спроектировать крышу своими силами без базовых знаний, справочной базы и опыта довольно проблематично.

Полученные знания можно использовать лишь для приблизительной оценки предстоящего объема работ.

Если дом строится не в диких местах, всегда можно обратиться к соседям и скопировать конструкцию крыши, внеся свои изменения.

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветра. Но почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

1. Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
2. Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
3. По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
4. На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

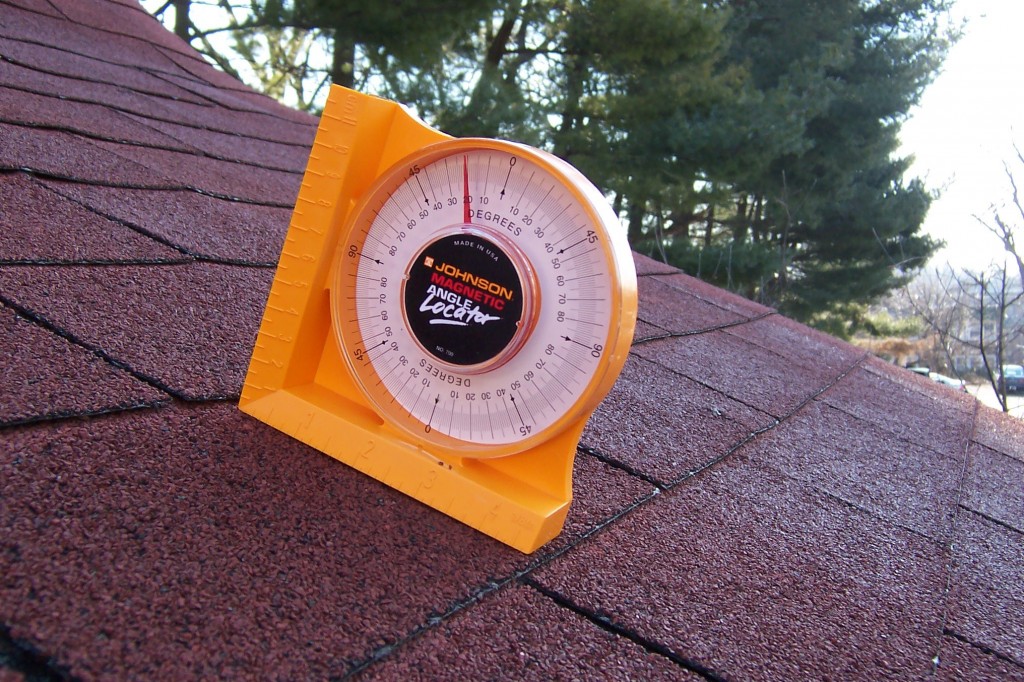

Как измерить уклон

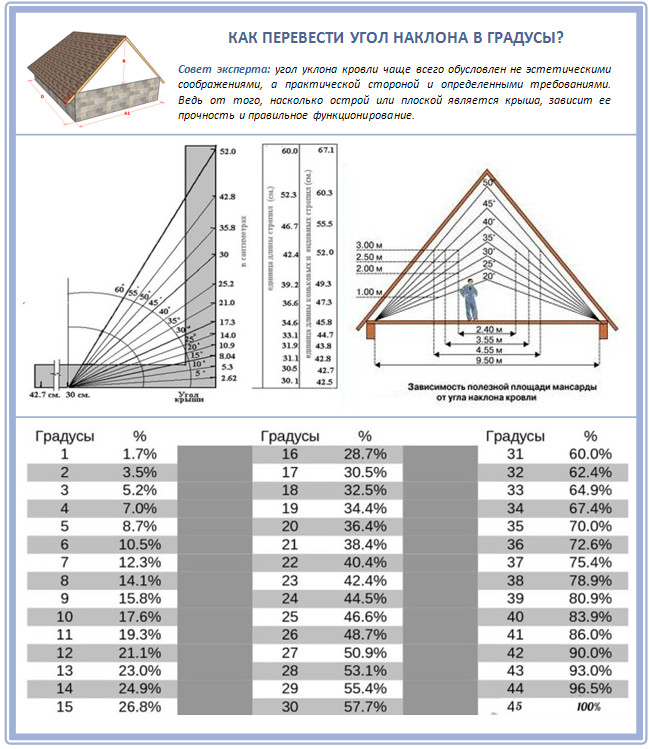

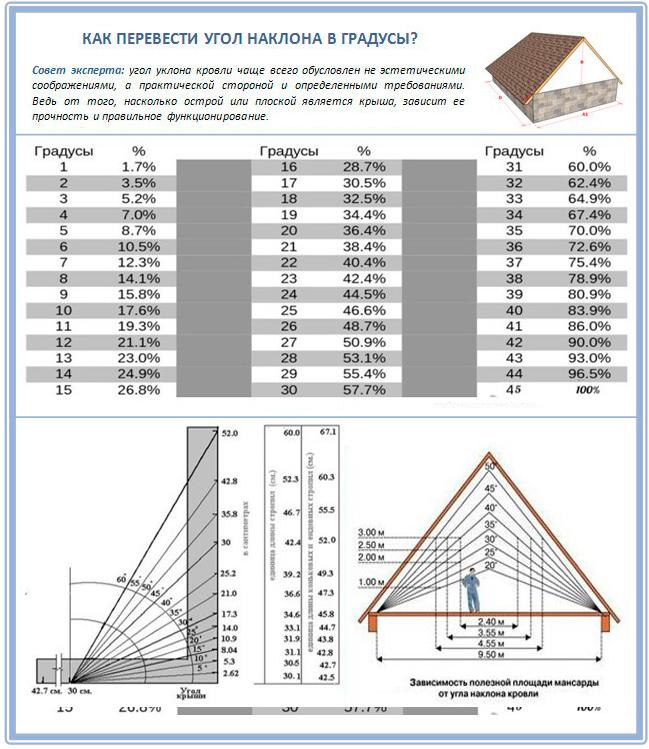

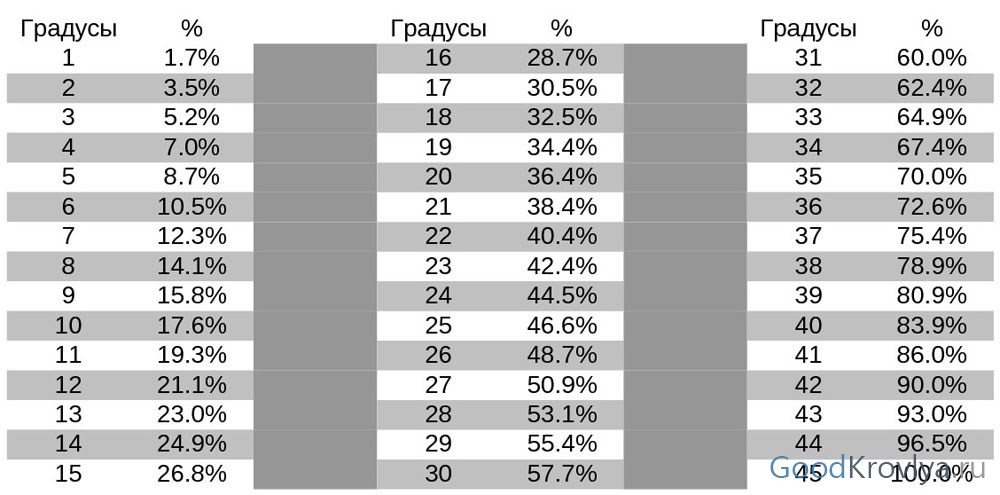

Таблица соотношения градус/процент уклона кровли.

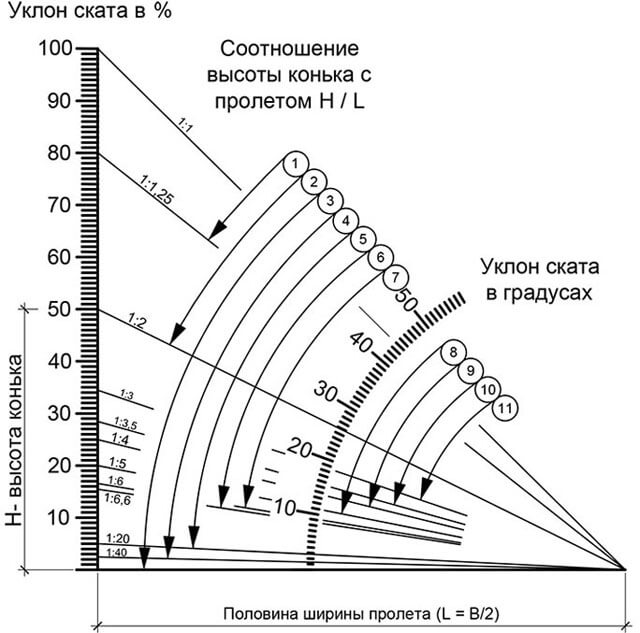

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

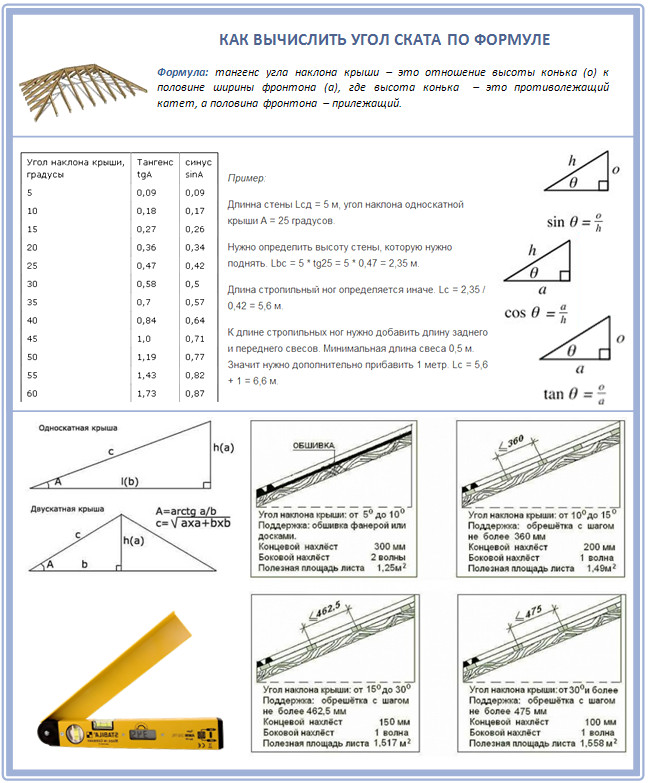

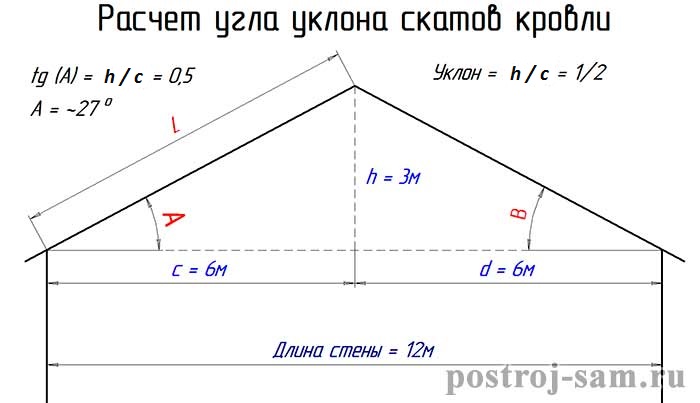

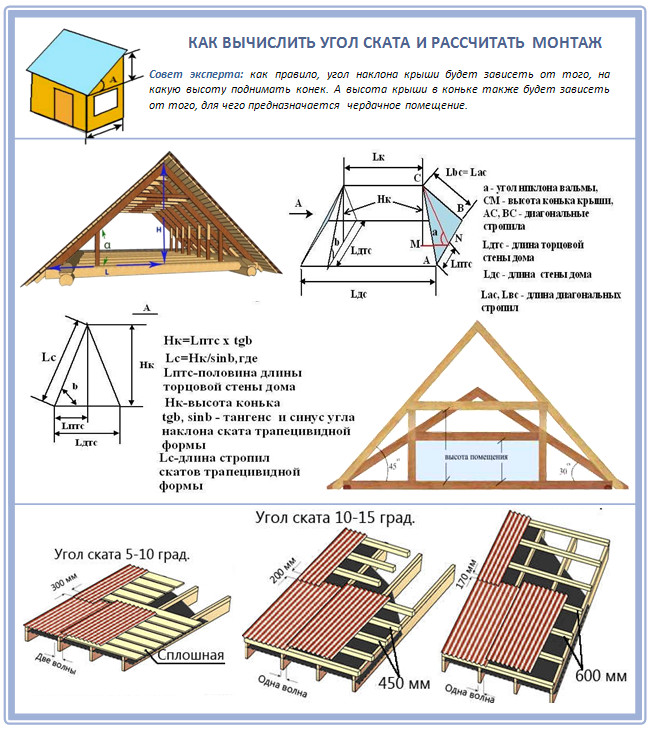

Расчет угла наклона крыши

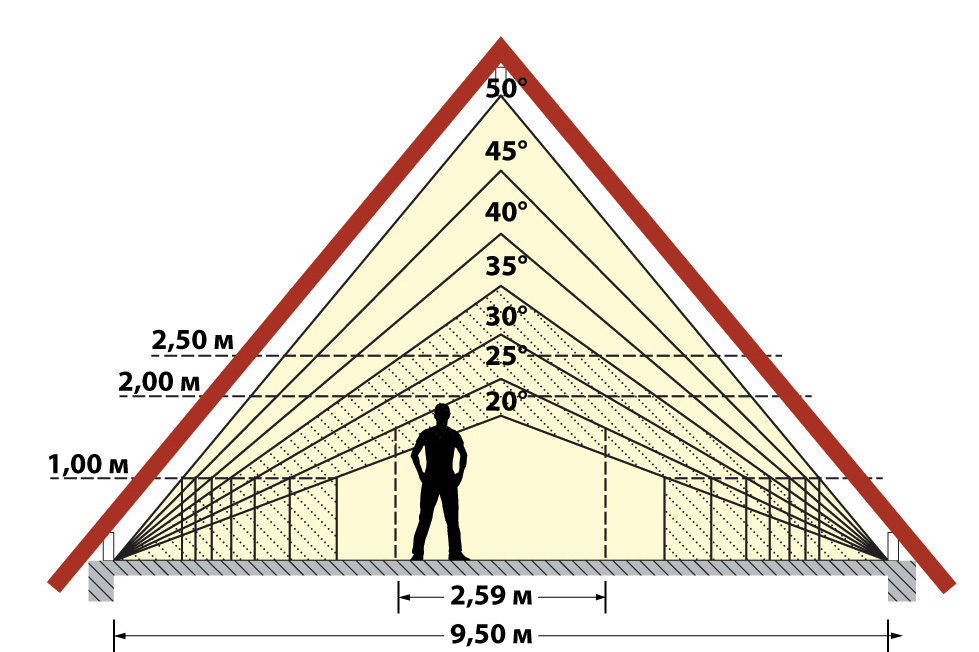

Чердачный этаж может использоваться с различной целью, что определяет такой показатель как высота конька. От этого значения будет зависеть крутизна наклона крыши.

Алгоритм выполнения расчетов следующий:

1. Значение ширины фронтона делится пополам (а).
2. Выбирается значение высоты крыши (b). Так, для жилых помещений оно равно 1,8 м.
3. Находится синус угла в прямоугольном треугольнике по формуле. т.е. рассчитывается отношение друг к другу прилежащих катетов:

• Определение угла наклона выполняется при помощи таблицы Брадиса.

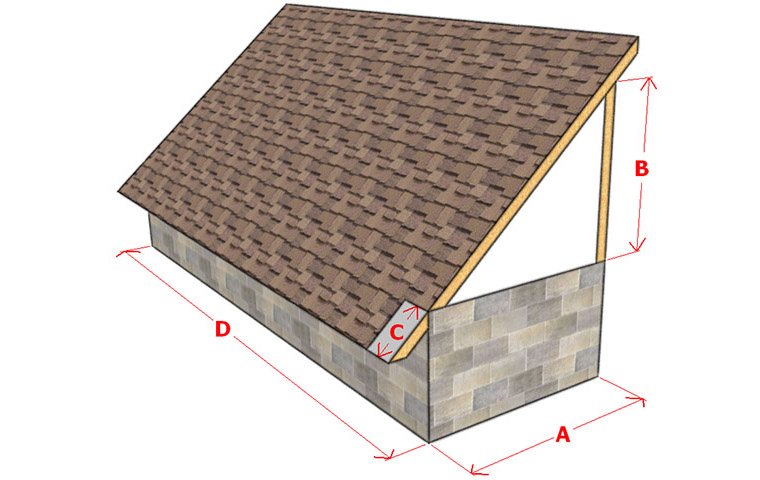

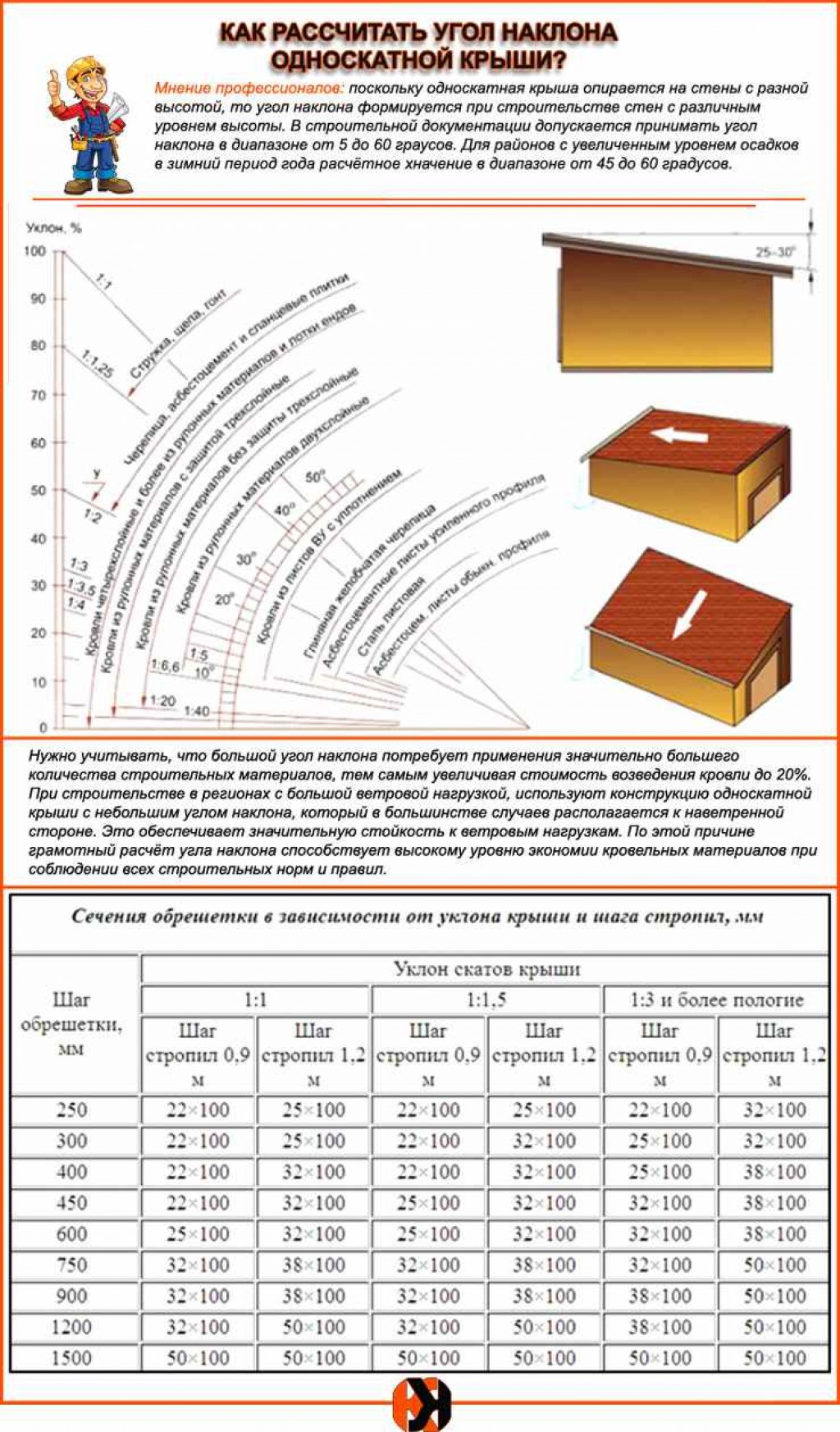

Как измерить угол наклона односкатной крыши

Мы уже говорили о том, что при односкатных крышах высота стен будет различная. Именно поэтому, уклон односкатной крыши будет формироваться в момент возведения самих стен, на которые в дальнейшем будет установлена крыша.

Если в вашем регионе наблюдается большое количество снега , то значения должны составлять 45-60 0 . Если вы находитесь в умеренной зоне , то параметры будут следующими — 5-60 0 . Конечно, нужно учитывать также минимальный угол наклона, в зависимости от используемого материала.

Lстены = Lдлина * tgQ,

где Lстены — это высота фронтона;

Lдлина — это длина стены;

Q — это угол наклона.

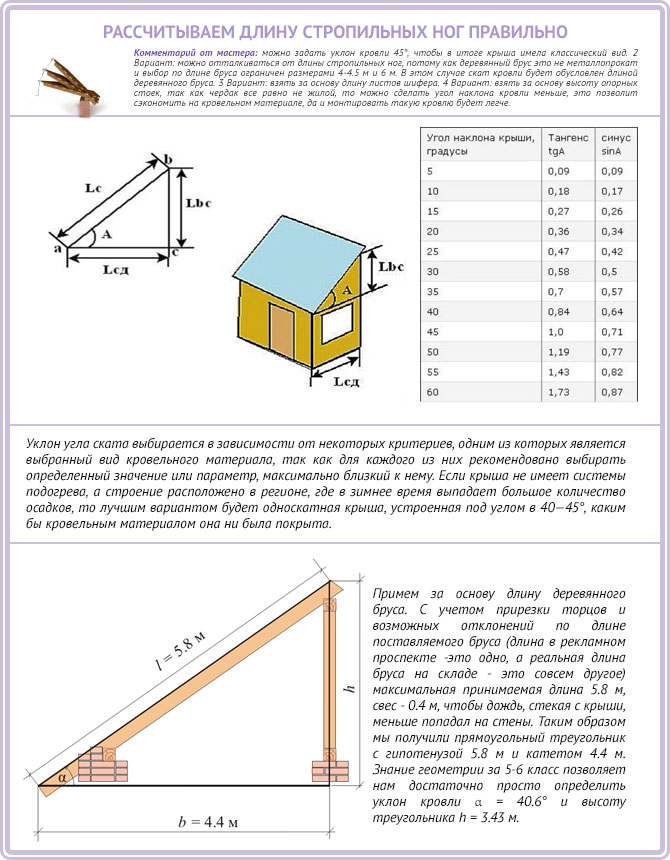

Также необходимо учитывать длины стропил. Рассчитывается она по следующей формуле:

Lстропил = Lстены / sinQ .

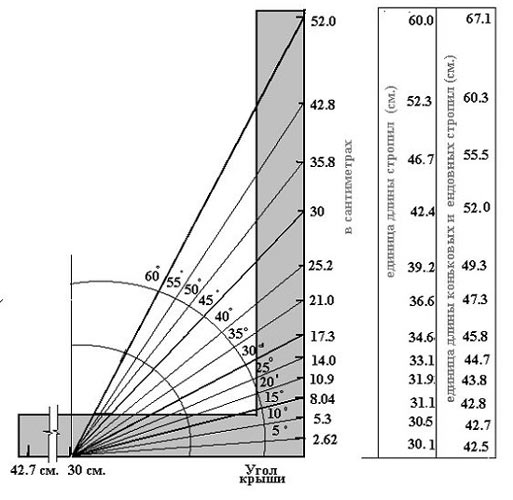

Значения синуса и котангенса следует брать из этой таблицы:

Вот примерный расчет . Допустим, мы применяем обычную черепицу, поэтому минимальный угол наклона составляет 22 0 . Берем для расчета 25 0 — значение Q.

Длина стены составляет 7 метров, т.е. Lдлина = 7м.

Lстены = 7 метров * tg25 = 7 * 0,47 = 3,29 метра.

Lстропил = 3,29 / sin25 = 3,29 / 0,42 = 7,83 метра.

Важные особенности монтажа

1. Для крепления стропил к дому можно обойтись без пазов. Тогда используют кронштейны в виде буквы “П”. Эти детали устанавливаются в перевернутом виде и прикрепляются к стене.
2. Если применяются подкосы, угол между ними и стеной здания должен быть менее 45°.
3. Если подкосы нижним концом прикрепляются к стене дома, для них также надо сделать пазы. Дополнительно обеспечивают фиксацию уголками.
4. Если длина стропил рассчитана заподлицо со стеной пристройки и не позволяет сделать козырек, для него прибивают дополнительные доски. Так называемые, “кобылки”.
5. Периметр крыши обшивается ветровой доской или металлической торцевой планкой. Второй вариант подходит, когда кровельным покрытием выбирают металлочерепицу.

Нагрузки на крышу и расчет системы стропил

Проектная разработка односкатной или двухскатной кровли начинается с подбора типа системы стропил, угла наклона скатов (высоты кровли) и материалов для строительства системы. Расчет расстояния между стропильными ногами создается с учитыванием нагрузок, какие будет испытывать кровля во время эксплуатации. В число постоянных нагрузок входит

• вес материалов, из каких сделана система стропил;
• вес покрытия для кровли;
• вес материалов кровельного пирога (гидрозащита, пароизоляция, материал для утепления);
• вес компонентов облицовки жилищного чердака или мансарды.

Кроме многократных нагрузок кровля испытует и не постоянные, к каким относятся

• ветровая нагрузка;
• вес снежного покрова;
• человеческий вес при обслужевании и ремонте крыши.

Чтоб правильно высчитать шаг установки, нужно учитывать присутствие утепления кровли, сечение компонентов системы, вид обрешётки и кровельного материала. Расчет создается на основе СНиП «Нагрузки и влияния».

Под шагом имеется в виду расстояние между стропилинами одного ската. Создавая расчет односкатной, щипцовой или трудной кровли, в большинстве случаев держатся следущей схемы

• измеряется длина грядущего ската крыши;
• полученное значение разделяется на идеальное числовое значение шага стропилин;
• к получившейся величине добавляется единица, эффект округляется;
• длина ската крыши разделяется на округленный эффект.

Итоговый эффект позволит найти, через какое расстояние следует ставить стропильные ноги. Определение шага не может быть предельно конкретным, потому что требуется предусматривать большой ряд добавочных моментов, включая ширину утеплителя, специфики монтажных работ обрешетки под разные варианты материала для кровельных работ. Если проектируется кровля с дымоотводом, шаг можно откорректировать с учитыванием его месторасположения, чтоб не понадобилось в будущем убирать часть стропилины и ставить опорную систему, данную, как специализированная система стропил.

Расстояние между стропилинами под шифер

Шифер – классический материал для кровли. К его плюсам относятся такие свойства, как стойкость к воздействиям внешней среды (исключая механичные) и низкая цена. Шифер дает возможность создать покрытие для кровли, ремонт какого можно свести к замене индивидуальных элементов. Шифер имеет огромный вес и просит монтажа достаточно сильной системы стропил. Расчет расстояния, на каком нужно ставить стропилины под шифер, ведется с учитыванием сечения бруска для производства стропильных ног.

прекрасным решением – монтаж конструкции под шифер, в какой зазор между стропилинами обязан быть не меньше 800 мм

. Чтоб система под шифер держала не только вес материала, но и высокие внешние нагрузки, каркасная рама создается из бруска или дощечки сечением не меньше 30 мм. Создавая расчет системы стропил под шифер, следует читывать, что этот материал имеет довольно большие противопоказания по подбору угла наклона скатов.
