Для чего нужно обустраивать обогрев крыши и водостоков?

Преимущества использования обогревающей системы

Основой системы обогрева или антиобледенительной системы является специальный электрический кабель, который устанавливается по наружной части кровли и в наиболее опасных местах. Принцип ее действия основан на том, что при прохождении электрического тока по кабелю выделяется значительная тепловая энергия за счет повышенного электрического сопротивления жил.

Преимущества обогрева крыши:

1. Предотвращение накопления чрезмерного количества снега и наледи, а также сосулек на карнизе.
2. Устранение необходимости ручной чистки кровли и удаления сосулек.
3. Создание условий для равномерного таяния снега и планомерного отвода талой воды.
4. Исключение риска образования ледяных пробок, блокирующих водоотводящую систему.
5. Повышение долговечности кровли за счет снижения механических нагрузок.
6. Возможность контроля процесса и его автоматизации.
7. Обеспечение эстетичного внешнего вида сооружения в зимнее время.

Система обогрева требует значительных финансовых затрат и привлечения специалистов для монтажа, но она способствует увеличению срока службы кровли и исключает несчастные случаи, происходящие при падении снежных лавин и сосулек с крыши.

Материалы  для обогрева водосточной системы

Кабель резистивный

Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.

Кабель резистивный зональный

Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.

Кабель саморегулирующийся

Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.

Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.

Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.

Советы

• Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.

• Для обогрева именно водостоков лучше использовать кабель саморегулирующийся. А вот более дешевый, резистивный, можно использовать для кровли. Почему? На разных участках трассы образование льда происходит с различной интенсивностью. Это зависит от расположения дома, его дневной освещенности и многих других факторов. А кабель резистивный греет одинаково на всех участках. Получается перерасход энергии. Кроме того, в некоторых местах он может перегреваться.

Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.

• Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».

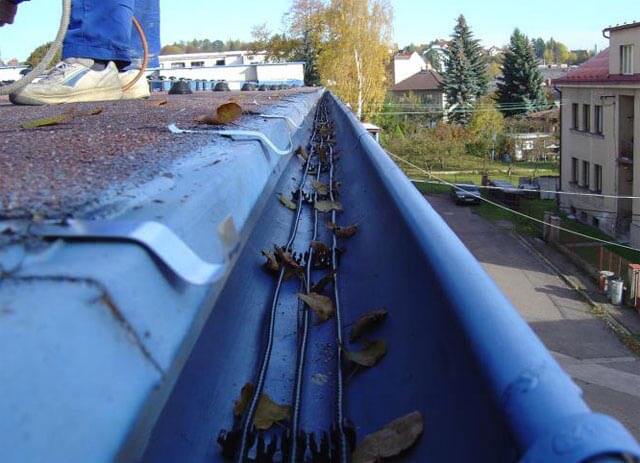

• Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.

• Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.

• При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.

• Уложенные кабеля не должны препятствовать свободному току воды.

Конкретной рекомендации по прокладке кабелей быть не может (соотношение их длины с протяженностью водостока), расположение. Многое зависит от особенностей климата в данном регионе, материала желобов и труб, толщины их  стенок, ширины (диаметра).

Как работает система обогрева кровли и водостоков? ↑

Чтобы лучше понять, как организуется обогрев кровли и водостоков и принцип работы антиобледенительных систем, прежде выясним, по каким причинам образуется на крышах лед.

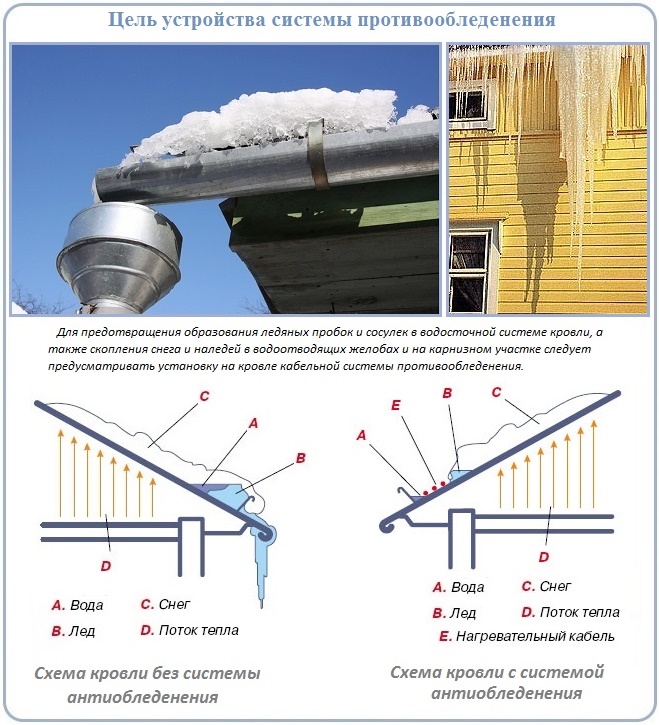

Отчего появляются наледь и сосульки ↑

Выпавший на крышу снег сам по себе какой-либо опасности не представляет. Проблемы начинаются с момента начала превращения снежной массы в лед. Факторов, вызывающих подобные процессы два – природный и технический.

Назначение систем обогрева ↑

Первоочередной задачей систем обогрева кровли – воспрепятствовать образованию ледяных форм на ее поверхности. Эффективным и одновременно наиболее экономичным способом считается создание возможности для талой воды сходить своим естественным путем с поверхности крыши через водостоки. То есть ситуации, когда на крыше нет сосулек не потому, что система их топит, а потому, что они просто не образуются.

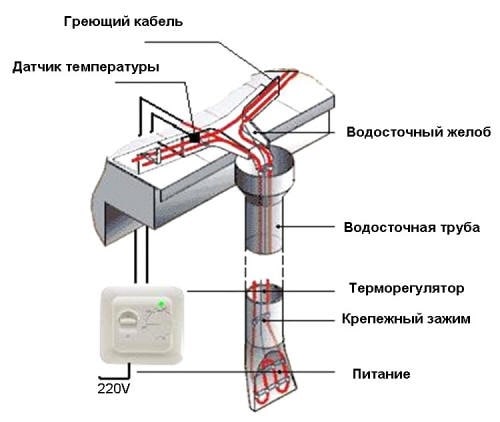

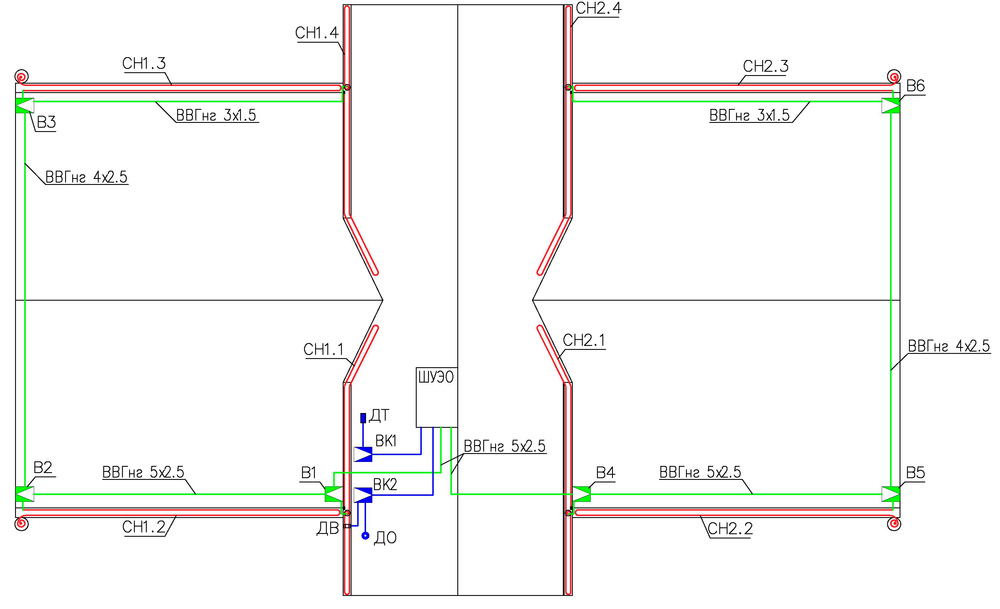

Обогрев крыши и водостоков: функциональные подсистемы ↑

Кабельный обогрев водостоков – это совокупность следующих подсистем:

• Греющая часть – это собственно специальный нагревательный кабель, который предотвращает образование сосулек. Его можно монтировать на крыше любого типа. Кабель должен быть электробезопасным, механически прочным, стойким к атмосферным осадкам и УФ-лучам. Важной составляющей подсистемы являются также разнообразные крепежные элементы. С их помощью производят крепеж нагревательных кабелей на крыше и в водосточных конструкциях.
• Распределительная сеть, которая обеспечивает греющую часть электропитанием и проводит информационные сигналы до щита управления.
• АСУ – это «сердце» антиобледенительного комплекса. В автоматической системе управления задействованы датчики влажности и температуры, специальные терморегуляторы, различная аппаратура, например, защитная и пусковая аппаратура и т. д.

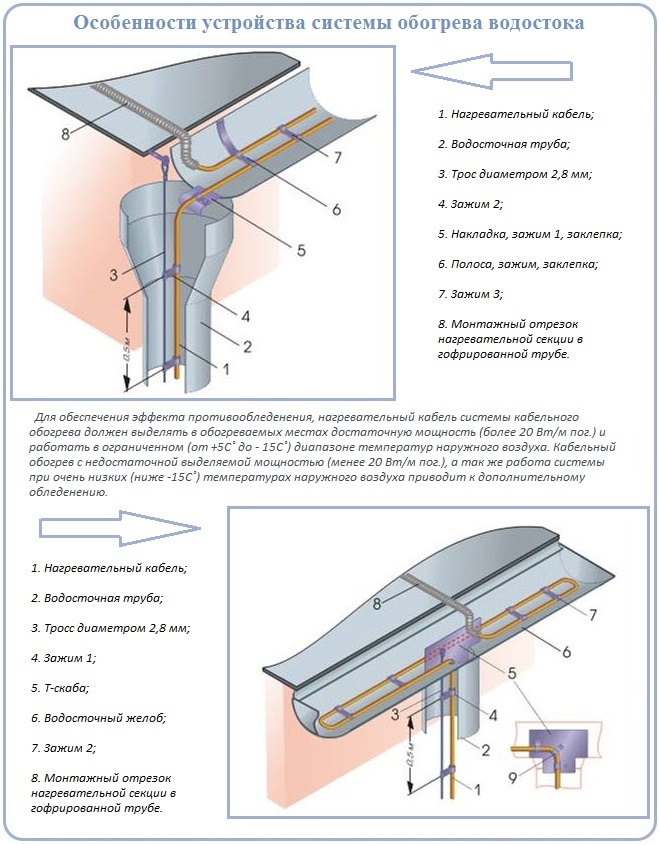

Монтаж системы обогрева

Установка системы требует наличия у специалиста профильных знаний и особых навыков. Осуществляется двумя способами:

1. Внутренний. Наиболее распространенный и действенный метод с позиции энергоэффективности. Прокладка кабеля вдоль нижней части желоба или лотка позволяет минимизировать теплопотери.
2. Наружный. Применяется, если уложить нагревательный элемент внутри нет возможности. В таком случае часть энергии тратится на нагрев материала, из которого сделан конструкционный элемент, поэтому он менее предпочтителен.

Кабель фиксируется при помощи специальной сетки или монтажной ленты с алюминиевой основой. Такой крепеж надежен, безопасен для конструкционных элементов водостока из любых материалов и устойчив к неблагоприятным погодным условиям.

Обогрев крыш – технология

Огромные сосульки, свисающие с крыш, ледяные столбы в месте расположения водосточных труб – такую картину привыкли наблюдать жители населенных пунктов зимой.

Борьбу со снежными сугробами хозяева частных домов ведут самостоятельно, а вот на общественных и многоэтажных жилых зданиях очистка кровель выполняется работниками коммунальных служб вручную.

Что касается сосулек, то их сбивают или они падают под тяжестью собственного веса, что очень опасно для прохожих.

Подобная борьба со снегом и обледенением на крышах доставляет немало неприятностей владельцам недвижимости: кровельное покрытие имеет повреждения; системы водостока приходят в негодность; велика вероятность нанесения травм людям, поэтому требуется очистка снега с крыш.

Из года в год ситуацию изменить не удастся, если не установлен кабельный обогрев крыш – современная система, препятствующая скоплению снежных масс и образованию наледей.

Все системы противообледенения функционируют в температурном диапазоне от 5 градусов тепла и до 10 градусов мороза. Для этого применяют резистивные и саморегулирующиеся нагревательные кабели.

Использование резистивного кабеля для того, чтобы обеспечить отопление кровли и обогрев водостоков привлекательно тем, что стоимость его монтажа и эксплуатационных затрат невысокая.

Работа нагревательного кабеля для водостоков основана на нагреве металлической токопроводящей жилы за счет внутреннего сопротивления электрическому току. Жила (одна или две) может иметь один-два слоя изоляции и медный/стальной экран.

Преимущества обогрева кровли резистивным кабелем следующие:

• постоянная мощность;
• отсутствие стартовых токов;
• приемлемая цена.

Постоянная мощность одновременно является и недостатком резистивного кабеля, поскольку в различных местах крыши требуется разная теплоотдача кабеля, а она постоянная на протяжении всей его длины. В зависимости от степени обледенения отдельных участков кровли, он может или перегреваться или его тепла будет недостаточно.

Когда обогрев крыш обеспечивается резистивным кабелем, за ним надо обязательно регулярно следить, чтобы его не присыпало мусором или сухими листьями, поскольку он может перегреться и в итоге перегореть. Также для достижения нужной мощности на обогрев необходим точный расчет протяженности кабеля, так как в процессе монтажа его резать нельзя – в противном случае понизится теплоотдача.

У зонального резистивного кабеля есть и другие преимущества:

• удобное выполнение монтажа;
• наличие погонной мощности, которая не зависит от длины кабеля;
• в случае повреждения не будет функционировать только часть кабеля, ограниченная локальной зоной.

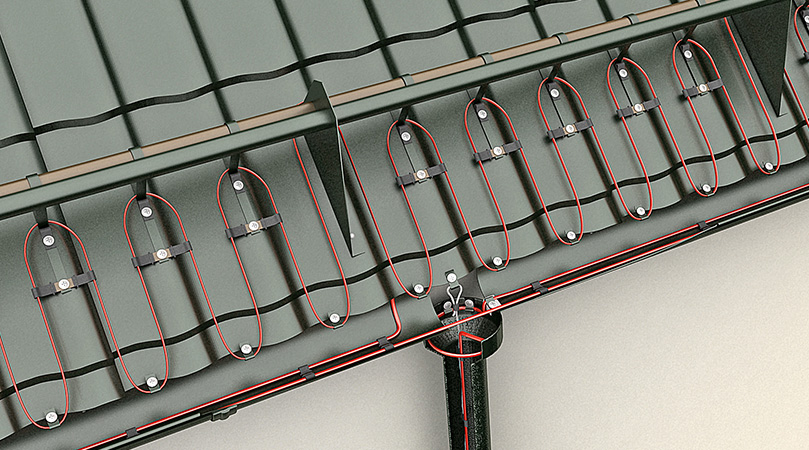

Система обогрева кровли с установкой саморегулирующихся кабелей предполагает иной способ нагрева, в результате чего на отдельном участке крыши температура может изменяться и тепловыделение уменьшаться/увеличиваться.

Работа такого вида кабеля основана на наличии напрессованной полимерной матрицы, расположенной между двумя токопроводящими жилами, изоляции представляет собой несколько слоев, а затем следует медный или стальной тепловой экран. Поскольку саморегулирующий кабель может иметь длину до 150 метров, его достаточно, чтобы обеспечить электрообогрев кровли большой по площади.

Такая система обогрева имеет ряд преимуществ:

• надежное функционирование;
• экономия электроэнергии (кабель регулирует количество выделяемого тепла в зависимости от наличия снега и изменения температуры);
• нет необходимости очищать кровлю от мусора, веток и листвы;
• поскольку погонная мощность от длины кабеля не зависит, его можно разрезать на куски и монтировать на сложную по конфигурации кровлю;
• несложный монтаж.

Саморегулирующийся кабель помимо преимуществ имеет ряд недостатков:

• падение нагревательной мощности по причине старения полимера напрессованной матрицы;
• более высокая стоимость, если сравнить с резистивными кабелями;
• стартовые токи примерно в 2 раза превышают рабочие параметры, поэтому установка такого кабеля возможна при надежном энергообеспечении здания. Если в регионе наблюдаются сложные погодные условия в холодное время года, саморегулирующийся кабель можно выбирать только при условии наличия возможностей для скачкообразного изменения мощности.

С целью снижения расходов на покупку оборудования и для экономии энергопотребления применяют комбинированный обогрев кровли. В этом случае обустраивается крыша с подогревом следующим образом: саморегулирующийся кабель монтируют для обогрева водосточных труб, а в желоба, ендовы и вдоль карниза прокладывают резистивный кабель (подробнее: “Кабель для обогрева труб”).

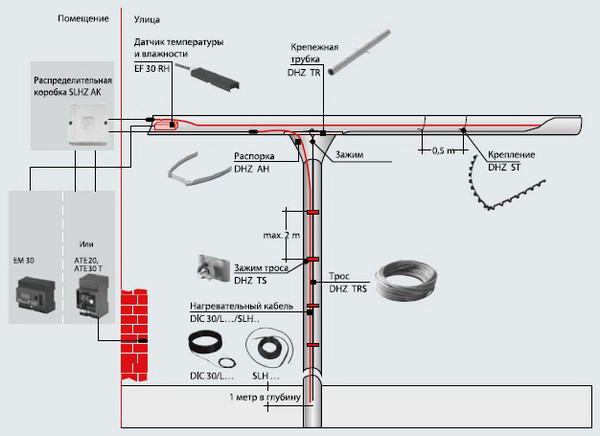

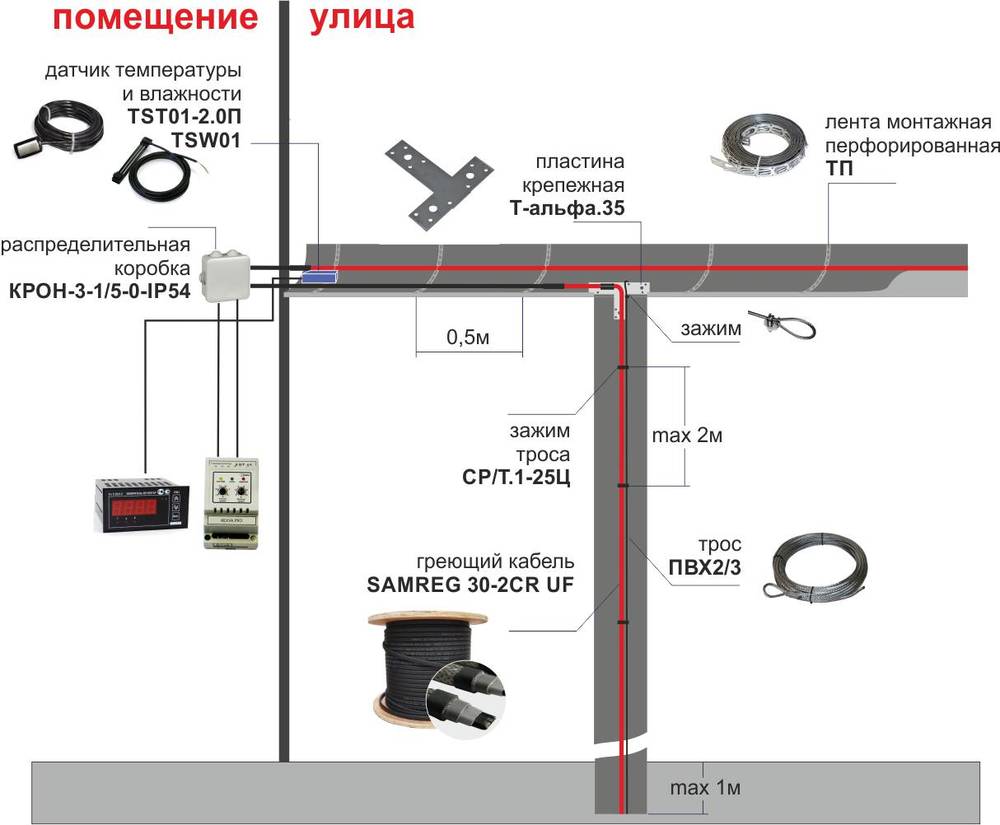

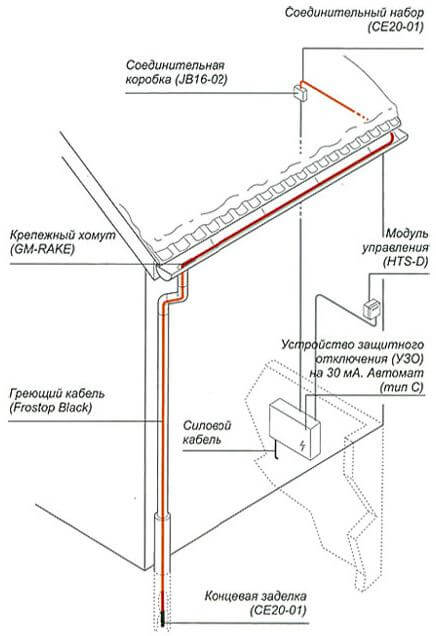

Состав системы обогрева кровли и водостока

• Нагревательный электрокабель
• Крепежные детали
• Щит управления:
  • входной трехфазный защитный автомат;
  • четырехполюсный контактор;
  • прибор защитного отключения, (30мА);
  • однополюсные защитные автоматы на каждую фазу;
  • сигнальная лампа;
  • защитный автомат цепи управления термостата;
• Компоненты распределительной сети:
  • силовой питающий кабель;
  • сигнальный кабель между датчиками термостатов и блоком управления;
  • монтажные коробки;
  • соединительные и концевые муфты для нагревательного кабеля.

Обогрев желобов кабелем в Москве

Водосточные системы — неотъемлемая часть современных зданий. Они надежно защищают конструкционные элементы сооружений от разрушительного влияния воды. Несмотря на то, что сливные трубы, желоба и лотки относятся к защитным элементам, сами они абсолютно беспомощны перед воздействием осадков вкупе с низкими температурами в холодное время года.

Обледенение этих элементов полностью парализует работу всей системы, делая ее абсолютно бесполезной. Москва и другие города Российской Федерации не раз становились свидетелями того, как обледенение становилось причиной выхода из строя или полного разрушения водосточных систем, которое влекло за собой большие расходы на их восстановление или полную замену.

Обогрев желобов и лотков призван не допустить этого, обеспечив таяние осадков и беспрепятственный слив воды.

На сегодня этот метод является наиболее эффективным, целесообразным и экономически обоснованным (установить качественную систему производства компании «ТС Полюс» стоит совсем недорого). Заключается в инсталляции нагревательных элементов (резистивных или саморегулирующихся кабелей) на поверхности всех основных элементов водосточной системы. Такие кабели имеют ряд кардинальных отличий от традиционной продукции.

Главные — возможность трансформировать электрическую энергию в тепловую (элемент способен нагреваться по всей длине или на отдельных участках) и регулировать интенсивность теплового потока в ответ на изменение температуры обогреваемой поверхности или окружающей среды (осуществляется при помощи полупроводниковой матрицы или реле с терморегуляторами).

Изделия обладают выдающимися эксплуатационными характеристиками, их использование абсолютно безопасно, а стоимость доступна каждому.

Выбор греющего кабеля для обогрева желобов и лотков

Эти элементы водосточной системы наиболее уязвимы перед разрушительным действием льда. Это вызвано тем, что именно в них вода может скапливаться статично при понижении температуры воздуха. Заказать их обогрев в компании «ТС Полюс» — правильное с любой позиции решение. В каталоге предприятия есть два типа нагревательных элементов, которые одинаково успешно используются для защиты лотков и желобов от обледенения:

• Резистивные. Доступны к заказу в одно- и двухжильном исполнении. Являются наиболее доступным вариантом по стоимости. Очень требовательны к качеству монтажа. Устанавливаются вкупе с сенсорами температуры и воды, реле и терморегуляторами (без них устройство не может регулировать интенсивность теплоотдачи).

• Саморегулирующиеся. Две греющие жилы и матрица из полупроводникового материала — неотъемлемые составляющие любой модели таких устройств. Они различаются между собой максимально выдаваемой температурой и типами исполнения. Такие устройства более продуктивны, безопасны и надежны. Ввиду высокой технологичности и хороших экономических показателей саморегулирующиеся кабели стоят на порядок больше резистивных, но такое вложение окупается в процессе работы за счет более экономного расходования электроэнергии.

Монтаж системы обогрева

Установка системы требует наличия у специалиста профильных знаний и особых навыков. Осуществляется двумя способами:

1. Внутренний. Наиболее распространенный и действенный метод с позиции энергоэффективности. Прокладка кабеля вдоль нижней части желоба или лотка позволяет минимизировать теплопотери.
2. Наружный. Применяется, если уложить нагревательный элемент внутри нет возможности. В таком случае часть энергии тратится на нагрев материала, из которого сделан конструкционный элемент, поэтому он менее предпочтителен.

Кабель фиксируется при помощи специальной сетки или монтажной ленты с алюминиевой основой. Такой крепеж надежен, безопасен для конструкционных элементов водостока из любых материалов и устойчив к неблагоприятным погодным условиям.

Рекомендации специалистов по установке

Эксперты единодушны только в двух вещах:

• Установка должна выполняться опытными специалистами с подтвержденной квалификацией.
• Следует приобретать оборудование только у проверенных производителей.

Компания «ТС Полюс» в полной мере отвечает этим требованиям, довольно давно и весьма успешно осуществляя проектирование, изготовление и установку греющих кабелей на объектах любого целевого назначения и масштаба. Услуги оказываются под ключ. Предоставляется гарантия.

Выводы

Обогрев желобов и лотков, реализованный специалистами «ТС Полюс», гарантированно защитит вашу водосточную систему от разрушительного действия осадков и низких температур. Его приобретение, установка и эксплуатация обойдутся значительно дешевле затрат на восстановление вышедшей из строя водосточной системы или ее полной замены, вызванной большими разрушениями.

Заказать

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Как укладывать греющий кабель

Для правильной работы антиобледенительной системы нагревательные элементы следует уложить на каждом участке крыши, где появляется наледь. В ендовах его протягивают минимум на метр. Плоские поверхности крыши обогревается перед водосбором, чтобы талая вода беспрепятственно уходила сразу в водосток. На кромку карниза греющий провод укладывается змейкой с шагом 35-40 см. Для обогрева желобов укладка производится внутри них. Чаще всего нужны 2 нити. Внутри водопроводных труб вертикально располагается одна греющая нить.

Последовательность монтажа системы антиобледенения

Выполнить монтажные работы без познаний в области электричество своими руками не получится. Для работы потребуются определенные знания. Лучше с установкой справиться профессионал. Для самостоятельного монтажа необходимо учитывать ряд правил и рекомендаций.

Для того чтобы произвести монтаж системы антиобледенения, лучше обратиться за помощью к специалистам

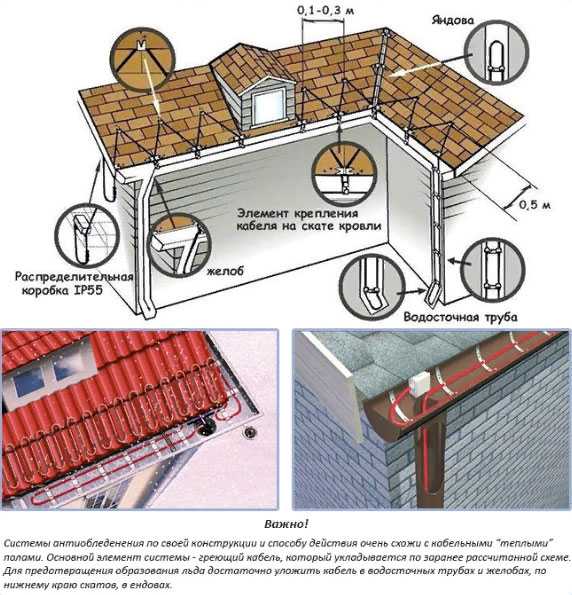

Правила установки системы антилед:

1. Для труб из пластика, металла и металлопластика потроебуется смонтировать 2 кабеля с мощностью 20 Вт на погонный метр. Для труб большого размера потребуется мощность 30 Вт.
2. В желобе следует установить пару греющих нитей. Мощность приборов составляет 200-300 Вт.
3. В ендовах кабелях размещается в верхней и нижней части конструкции. На один погонный метр необходима мощность в 250 Вт.
4. На линии стока воды потребуется установить два кабеля.

Для фиксации кабеля в трубах используют монтажную ленту или специальные трубки. В желобах также применяется лента. Для работы лучше подбирать материал большой толщины. Это увеличит долговечность использования ленты.

Кровельный кабель потребуется дополнительно загерметизировать.

Монтаж системы снеготаяния начинается с подготовительных работ. Разрезают кабель, соединяют его муфтами и устанавливают на выбранных участках. Затем монтируют коробки. Далее для каждой секции потребуется рассчитать показатель сопротивления изоляции. Следующий этап – установка сигнализатора термостата. Завершающие работы заключаются в укладке силового и сигнального кабеля и щита управления.

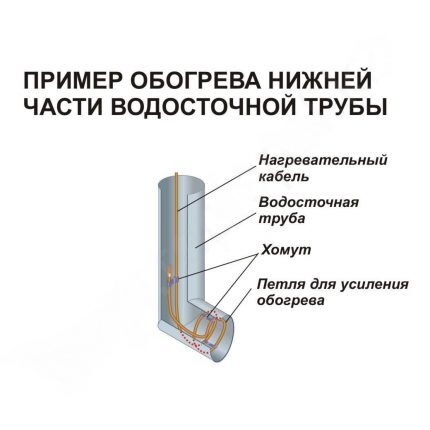

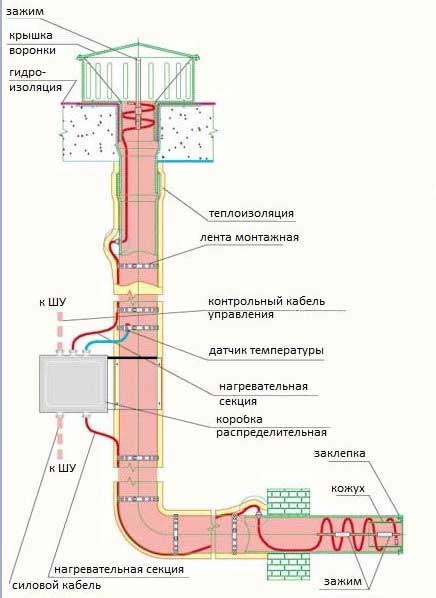

Обогрев водосточной воронки

Виды кабелей для обогрева

Существует 2 вида обогревательного кабеля.

Резистивный

Традиционный, простой и недорогой. Представляет собой медный провод высокого сопротивления, покрытый изолирующим слоем. Вся длина изделия нагревается равномерно. В идеале защитить провод слоем теплоизоляции.

Резистивный кабель выполняется в двух вариантах – последовательный и зональный. Зональный – усовершенствованная версия последовательного. В его конструкции -2 жилы, через равные промежутки соединенные специальной проволокой. Эти промежутки образовывают независимые зоны, и если одна прогорает, другие продолжают работать в штатном режиме. Если перегорает последовательный кабель- его восстановить уже не получится.

Основные достоинства резистивного кабеля — низкая, простота укладки и эксплуатации, быстрый нагрев.

Важный нюанс- нагрев кабеля распределяется по всей длине равномерно, но температура его в разных участках кровли- разная. Например, в сильный мороз холоднее будет часть провода, расположенная под открытым небом, а та, что находится внутри трубы- будет теплее.

Саморегулирующийся

Отличается более сложным устройством. Внутри — 2 провода, помещенные в специальную матрицу.

Матрица регулирует сопротивление жил в зависимости от температуры воздуха. Вся конструкция обернута несколькими слоями изоляции и покрыта оболочкой, защищающей от внешних воздействий. Чем теплее на улице- тем меньше греется провод, и наоборот.

Этот вариант хоть и дороже, зато надежнее резистивного, он не перегорает, не дает перегрева, его можно делить на участки нужно длины.

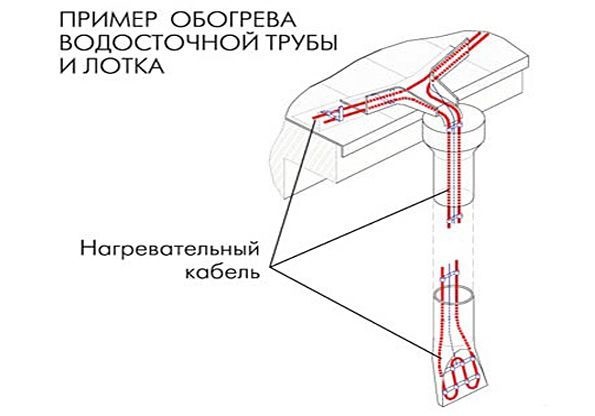

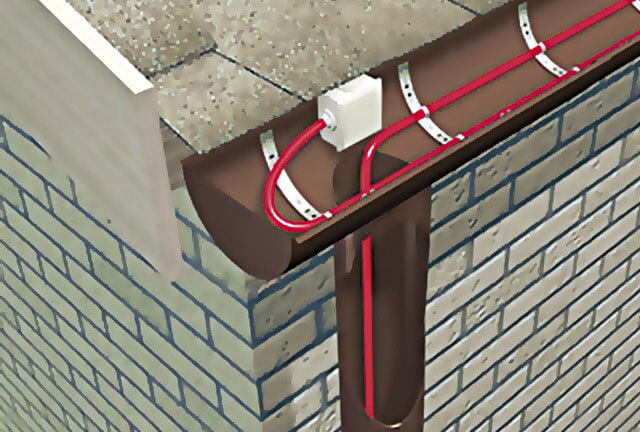

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

мощность на участок

30-40 Вт/м 50-60 Вт/м 60-100 Вт/м 80-120 Вт/м

Проверка работоспособности системы

Зачем устанавливать греющий кабель внутри трубы

Прежде всего кабель должен удовлетворять требованиям пожаро,- и электробезопасности. К изделиям должны прилагаться сертификаты и рекомендации производителей. Электробезопасность гарантируется при токе утечки не более 10 мА. Для этого система снабжается УЗО.

Для сложной конструкции крыши устанавливается несколько зон антиобледенительной системы. Для каждой из них заявляется ток утечки.

Испытания системы бывают следующими:

1. Приемо-сдаточные – определение сопротивления изоляции, тестирование УЗО, определение качества и скорости работы системы.
2. Периодические – осенняя проверка технического состояния. Проверяется сопротивление изоляции, и находятся слабые места. Затем производится тестовый запуск и проверка функционирования оборудования. После настраиваются терморегуляторы, и система включается в режиме ожидания.
