Как сделать лестницу из профильной трубы своими руками

Преимущества лестниц из профильной трубы

Лестница из профтрубы может прослужить до 100 лет

Профильные трубы являются популярным и востребованным материалом в индивидуальном строительстве. Из него делают легкие придомовые сооружения, стеллажи, каркасы для установки различного оборудования. Не осталась без внимания и лестница на второй этаж. Из профильной трубы получаются красивые и воздушные конструкции, ничем не уступающие деревянным и железобетонным аналогам.

Перечень их достоинств:

• Вариативность практических решений. Лестницы могут быть стационарными, переносными и сборными, состоять из одного или нескольких фрагментов различной конфигурации и размера.
• Возможность декорирования практически всеми доступными и имеющимися в распоряжении материалами. Это может быть краска, стекло, древесина, пластик, цветной и кованый металл.
• Прочность и долговечность, обусловленные свойствами металла. При правильном выборе профиля, соблюдении технологии сборки и обслуживания, изделия из него прослужат не менее 100 лет.
• Относительная простота сборки. Железо легко режется бытовыми инструментами, не менее просто сваривается портативными аппаратами.
• Установка в любое время года и состояния погоды. На материал не влияет температура и влажность. Он всегда готов к работе. Монтаж возможен в процессе строительства здания и после его окончания.
• Адекватная стоимость. Сопоставима с древесиной и намного меньше, чем у железобетона.
• Ликвидность. Конструкцию, когда в ней отпадет необходимость, можно снять, продать или сдать в пункт приема черного металла.

При грамотно проведенных расчетах и правильной сборке готовая конструкция занимает мало места, создает ощущение легкости и изящества.

Создание проекта лестницы

Рекомендуемая ширина поворотных изделий составляет не менее 70-80 см, но шире 1,1 м ее обычно не делают. Поскольку в этом случае пропадает возможность экономии пространства и сама целесообразность устройства поворота. Средняя высота ступеней должна стремиться к 14-18 см. Так подниматься будет комфортно. Желательно, чтобы подступенок имел высоту более 13 см, в противном случае конструкция неоправданно утяжелится. Ширина каждой ступени стандартна, она немного больше размера ноги среднего мужчины, не менее 27 см. Оптимальный уклон лестницы составляет 30-35 °.

Совет. Желательно, чтобы верхняя проступь нависала над нижней на 3 см. Эта оптимальная, выверенная специалистами величина.

Начать проектирование нужно с измерения высоты от пола до потолка для вычисления длины лестницы. Потом размеры переносят на бумагу, рассчитывают число ступеней, разделив длину всей конструкции на нужную высоту проступи.

Для проектирования забежных ступеней нужно придерживаться определенных значений. Их глубина в самой узкой части не должна быть меньше 10 см. Широкая сторона не превышает 40 см. Желательно, чтобы середина поворотных ступеней имела ширину более 23 см, самое минимальное значение – 20 см.

Схема: детали металлической лестницы

Лестница будет удобной, если при вычитании из глубины ступени высоты подступенка, получится 12 см. Для безопасности используют следующий простой расчет: глубина ступени прибавить высоту подступенка, результат 46 см. Комфортно шагать по лестнице, соответствующей следующей формуле: 2 высоты подступенка плюс глубина ступени, должна получиться величина в пределах 57-64 см.

Совет. Число ступеней должно быть не четным. Удобно заходить и выходить с лестницы с одной и той же ноги.

Вооружившись этими знаниями, нужно построить чертеж, желательно на миллиметровой бумаге. Вычерчиваются прямоугольники лестничных маршей. Их должно быть 2 в случае конструкции с площадкой, или 1, если строят лестницу с забежными ступенями. Прочерчивается линия, обозначающая середину маршей. Элементы соединяются дугой окружности. Далее выполняется равномерная раскладка забежных ступеней.

Расчет лестницы из металла

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив и опор
2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Сборка конструкций

Собираем маршевый пролет

Монтаж самодельной маршевой конструкции зависит от её вида:

• крепление на одной усиленной профтрубе;
• сваривание элементов и образование ломаных косоуров.

На одной профильной трубе

Для первого варианта необходимо приобрести профтрубу с сечением 150×150 мм. Она обеспечит надёжную прочность. Для проступей необходимо обеспечить опоры. В их качестве выступают листы металла 3-4 мм, ширина которых должна составлять ½ значения проступи на схеме.

Варить подставки для ступеней на трубе можно несколькими способами:

1. В местах крепления ступеней с определённым шагом привариваются заранее подготовленные листы, служащими подставкой для ступенек. Но на одном сварочном шве элементы нагрузку не выдержат. Следует обеспечить им подпорку. Её роль могут сыграть кусочки арматуры из такого же листа или профиля меньшего сечения. Но, специалисты отмечают, что эстетика такой лестницы не на высоком уровне.

2. Дизайн второго варианта намного привлекательней. Для начала нарезаются детали опоры из такой же трубы, что и несущая деталь. Один из торцов срезается под углом наклона лестницы. В этом месте опоры привариваются к основе. Со второго конца навариваются пластины для ступеней.

Нагрузка на лестницу получается немалая, особенно в точке касания основной трубы к полу. Нужно распределить нагрузку равномерно. В месте касания опорной трубы с перекрытием нужно наварить пластину из металла толщиной от 5 мм.

Размеры пластины должны быть немного больше, чем те, что использовались для опор под ступени.

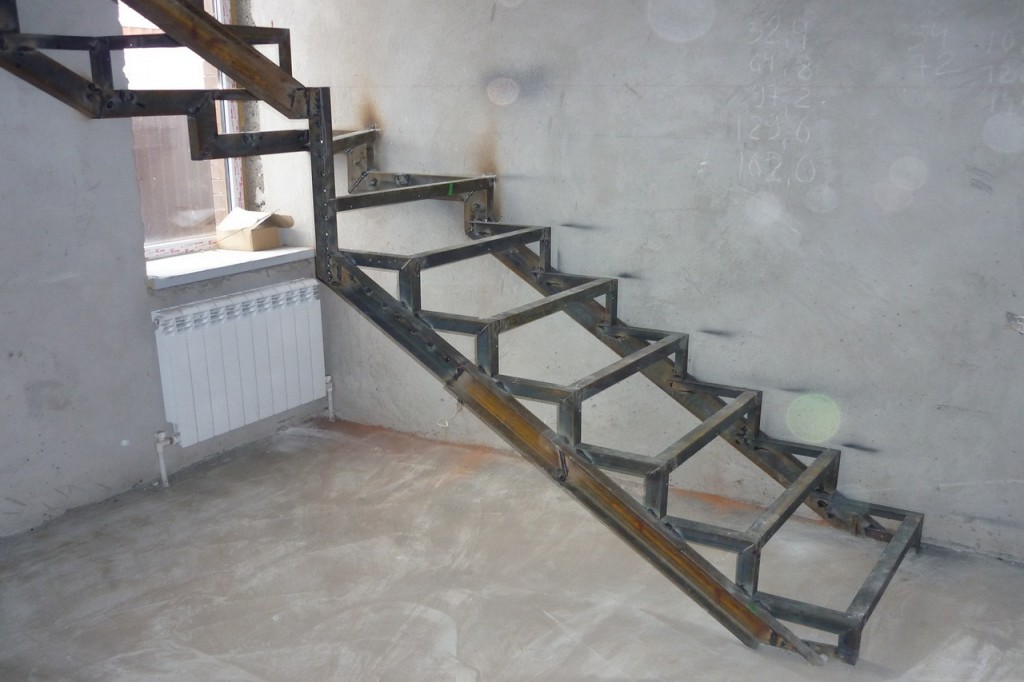

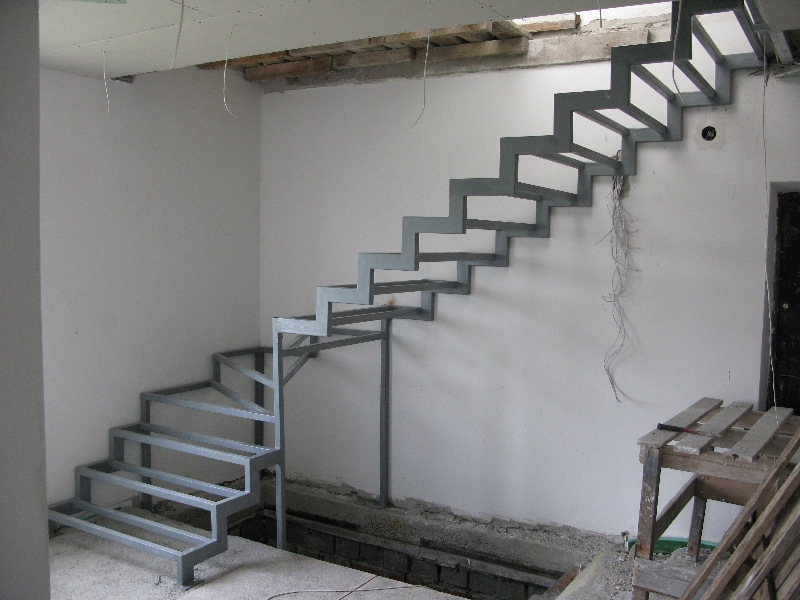

На ломаных косоурах

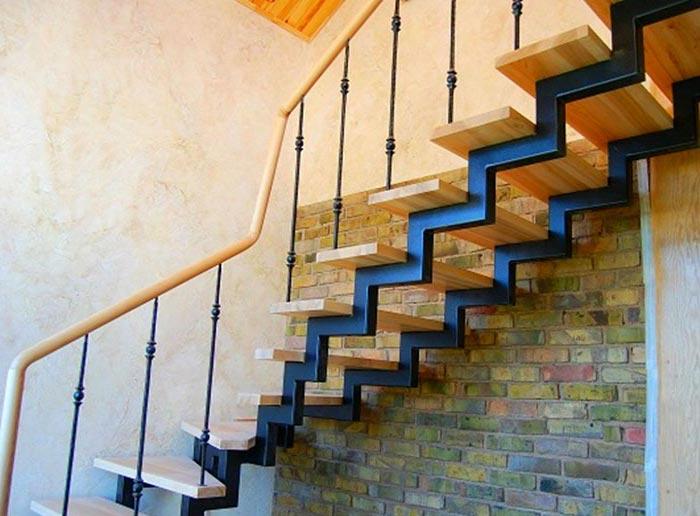

Следующий вариант каркаса лестницы из профильной трубы – ломаный марш, заменяющий балки в деревянных изделиях. К его плюсам относят низкую стоимость и небольшой вес, если сравнивать с изделием на одной трубе. Трубы приобретаются с сечением 40×60 мм. Допускается чуть больше, но не меньше.

Статья по теме: Изготовление железобетонной лестницы: расчет, опалубка, заливка бетона своими руками

Сварка каркасной детали производится также двумя способами:

1. Сначала нарезают заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем последовательно элементы сваривают под прямым углом и получают готовый косоур. К недостаткам такого способа относят громоздкую работу по свариванию и возможность неравномерного соединения.

2. Второй способ сварки боле эстетичный и относится к одному из лёгких. Необходимо в трубе с одной стороны вырезать болгаркой деталь в виде равнобедренного треугольника. Одна сторона материала остаётся не тронутой. После этого трубу сгибают до образования прямого угла, выполняют фиксацию стыков.

Опоры для ступеней получают в результате сваривания верхних уголков косоуров между собой с трубой меньшего сечения.

Сборка винтовой конструкции

Монтаж самодельной винтовой лестницы начинают с установки трубы-опоры строго вертикально. В её роли должна служить деталь с круглым сечением и как можно большей толщины. Это обосновано огромной нагрузкой на неё. На полу у основания опоры устанавливается толстая и надёжная площадка. Во время проведения строительных работ сваривается крестовина и заливается бетонной стяжкой.

Далее переходят к опорам под ступени. Их также можно сделать двумя способами, в зависимости от сечения профильной трубы:

1. Из металлопрофиля с сечением 20×20 мм или 30×30 мм свариваются детали. Должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучится с подгонкой по размеру каждой детали, можно предварительно сделать лекало. Из деревянных брусков формируется нужная форма и крепится на лист фанеры. Остаётся внутрь вставлять металлические отрезки и сваривать их между собой.

2. Для второго способа приобретаются трубы с сечением 40×60 мм. Для сварки нарезаются элементы, равные рабочему радиусу. На каждый их торец навариваются детали с таким же сечением и длиной чуть меньше размеров проступи в виде литеры «Т».

После подготовки опор их приваривают к круглой основе лестницы в местах расположения ступеней согласно проекту. Для большей надёжности опору под ступени усиливают подпоркой, прикреплённой к основе.

Монтаж металлической лестницы

Из проекта вытекает расчет количества материала. Поскольку на чертеже все детали имеют определенные размеры, легко посчитать, сколько потребуется металлического профиля, листов, труб и пр. Металлические элементы имеют не малый вес, по этой причине приступать к монтажу лучше с помощниками. Работа над лестницей достаточно трудоемка, важно внимание к деталям.

Важно! Один косоур по центру можно использовать, только если ширина ступеней не превышает 80 см. Во всех остальных случаях их нужно по одному с каждой стороны.

Для несущих балок обычно используют:

• швеллер;
• уголковую сталь;
• трубы прямоугольного сечения.

Процесс монтажа металлической лестницы

Желательно, чтобы сечение швеллера было 150 х 200 или 100 х 200 мм. Минимальная толщина металла – 8 мм. Если ступени будут изготовлены из металлического листа, его толщина должна быть 3 мм и более. Если они планируются из дерева, его оптимальная толщина 40-50 мм. Чаще всего поворотные лестницы прилегают к стене, для жесткости конструкции каркас закрепляют с помощью анкерных болтов. Их заранее заглубляют в стене в намеченных местах.

Совет. Чтобы со временем деревянные ступени металлической лестницы меньше скрипели, их лучше не крепить напрямую, а делать это через тонкую фанеру.

Для косоуров или тетивы используют швеллер или балки сечением 12-18 мм. Монтируя лестницы на косоурах, к наклонной поверхности приваривают (прикручивают) специальные гребни, изготовленные по размерам ступеней. Далее к ним крепят рамы, подступенники или сразу прикручивают деревянные ступени.

Если лестница на тетивах, то к боковым поверхностям крепятся уголки, служащие опорами. В этом случае ступени могут прикручиваться прямо к стенкам каркаса. Или же они могут быть приварены к металлической раме, снабженной укосинами и распорками.

Схема: устройство металлической лестницы

Часть сварочных работ по возможности проводят на улице. То, что невозможно сделать на воздухе, необходимо производить в хорошо проветриваемом помещении. Обязательно использовать специальную маску. Детали предварительно размечают, нанося места сварок. Сначала рекомендуется немного прихватить элемент сваркой. Затем проверить горизонталь строительным уровнем, а только потом делать прочный сварочный шов. Готовая лестница нуждается в обязательной антикоррозийной обработке.

Имея хотя бы некоторые навыки сварных работ, вполне можно самостоятельно справиться с изготовлением металлической лестницы. При должном внимании к деталям еще на стадии проекта результат превзойдет все ожидания. Такая конструкция долговечна, удобна. Сделанная своими руками, она будет отвечать всем самым неожиданным требованиям.

Плюсы металлокаркасов

Для домов из всех материалов

Подходят для возведения в загородных домах из бруса (с учетом усадки), газобетона, СИП панелей, кирпича, монолита.

Монтаж на любой стадии

Возможность монтажа каркаса и ступеней в два этапа на любой стадии стройки. Использование во время «грязных» работ без риска испортить облицовку.

Бесшумность

Отсутствие трения между металлом и ступенями в отличие от цельнодеревянных лестниц, которые быстро рассохнутся и заскрипят под нагрузкой.

Выдерживают нагрузки 700 кг

Усиленная цельносварная сборка придает конструкции устойчивость, прочность и высокую несущую способность.

Долговечность

Невосприимчивость к перепадам температур и влажности благодаря многоэтапной обработке и защитному покрытию.

Где заказать металлокаркасные лестницы в Москве

Столярная мастерская LordShelter специализируется на проектировании и изготовлении металлокаркасных лестниц любого вида и сложности. Мы работаем только с качественными материалами, по современным технологиям. Наши мастера заботятся о безупречной реализации каждого проекта.

Рассчитать стоимость лестницы

Преимущества заказа лестницы в LordShelter:

Каркасные лестницы

• Многолетний опыт работы.
• Лучшие специалисты в области столярного производства.
• Официальное сотрудничество.
• Четкое выполнение заказов в оговоренные сроки.
• Работы «под ключ».
• Выполняем работы любой сложности.
• Есть собственное производство с современным оборудованием и инструментами.

Для заказа лестницы из металла вы можете обратиться к нашим менеджерам в любой удобной для вас форме. А также самостоятельно сделать подсчеты стоимости вашего проекта с помощью онлайн-калькулятора на нашем сайте. Наши консультанты ответят на все ваши вопросы.

Контактный телефон нашей мастерской в Москве: 8 (495) 241-19-56

E-mail: info@otdelka—lestnicy.ru

Мастерская LordShelter создаст безупречную лестницу для вашего дома!

Металлокаркасные лестницы

КомментарииОставить отзыв или вопрос Отменить

Ваш e-mail не будет опубликован. Обязательные поля помечены *

При отправке сообщения Вы даете согласие на обработку персональных данных

Ваш менеджер:

Иванов Евгений

Телефон:

8 (495) 241-19-56

E-mail:

[email protected]Остались вопросы?Заполните форму ниже и менеджер ответит Вамв ближайшее время

При отправке заявки Вы даете согласие на обработку персональных данных

Поделитесь в соц. сетях:

Рассчитать цену лестницы — по Вашим размерамКалькулятор1/3

Тип конструкции Отделка лестницы деревомЛестница на металлическом каркасеДеревянная лестница Конфигурация лестницы Лестница П-образная на 180 градусовЛестница Г-образная на 90 градусовПрямая маршевая лестницаВинтовая или полукруглаяФорма неизвестна Материал ДубЯсеньШпон дереваБукДорогие сорта дереваЛиственница ДалееКалькулятор2/3

Высота от пола первого до пола второго этажа Ширина проема Длина проема Ширина пространства под лестницу Длина пространства под лестницу Назад ДалееКалькулятор3/3

Ограждение С одной стороныС двух сторон Поэтажный план или дизайн проект Выбрать При отправке заявки Вы даете согласие на обработку персональных данныхПохожие объекты Лестницы в интерьере загородного дома — Люберцы Лестница на второй этаж — в Истре Лестницы на второй этаж на заказ — в Можайске Лестница со второго этажа — в Щелково

Заключение

Монтаж межэтажных лестничных маршей для частного дома не столь сложен, как может показаться на первый взгляд – это явственно видно из сегодняшней статьи. Все работы (от проекта до финального самореза), можно выполнить самостоятельно. В таком случае стоимость конструкции не пробьет бреши в семейном бюджете. Если же нет времени, желания либо возможности заниматься изготовлением деталей, можно приобрести готовое изделие у производителя.

Надеемся, читатель нашел в сегодняшней статье информацию, ради которой заходил на наш ресурс. Появившиеся вопросы (если таковые возникли по ходу прочтения) можно задать в комментариях ниже. Мы стремимся, чтобы наш сервис был полезен читателям, а потому просим написать, какие темы интересуют именно Вас. Наша редакция обязательно осветит их в ближайших статьях.

А напоследок ставшее уже традиционным, короткое, но весьма познавательное видео по теме сегодняшнего разговора:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

закрыть

Источники:

• -doma/interernoe-oformlenie-doma/
• -na-vtoroj-ehtazh-svoimi-rukami-iz-dereva-s-povorotom-na-90
• -sdelat-lestnicu-na-2-etazh
• -svoimi-rukami/

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Изготавливаем простейшую металлическую лестницу

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.
